Содержание

принцип работы, типы, устройство и установка

Современное отопительное оборудование предусматривает возможность регулировки нагрева помещения в зависимости от желания хозяина. Для этой цели на радиаторы устанавливают специальные устройства – термоклапаны. С их помощью можно регулировать температуру в каждой комнате по отдельности даже при централизованной системе отопления.

Устройство и назначение термоклапана для отопления

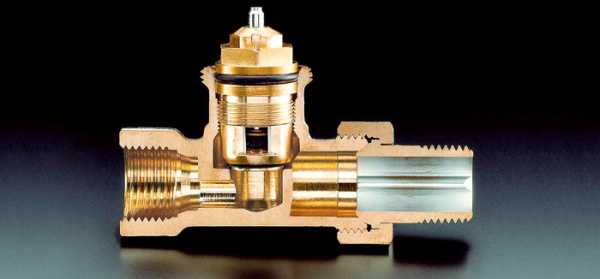

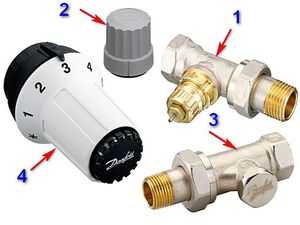

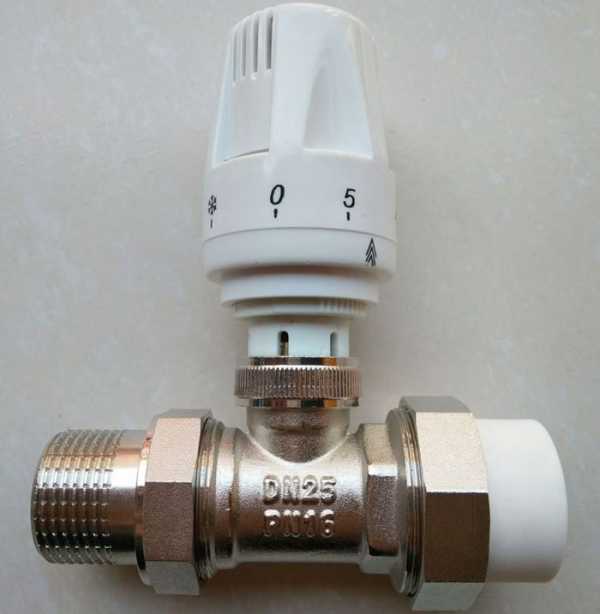

Термоклапан для радиатора отопления состоит из двух основных узлов:

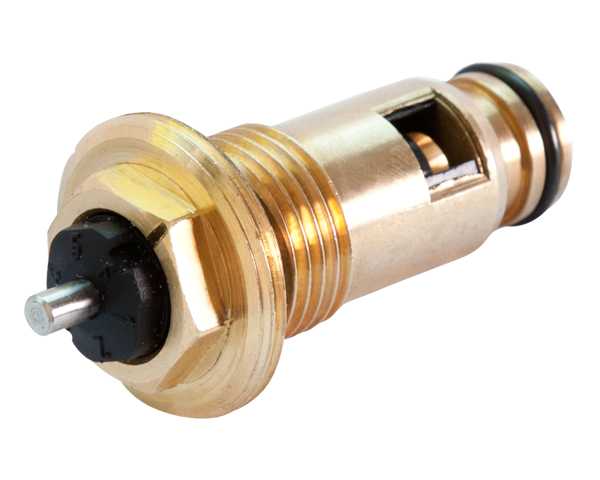

  • самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;

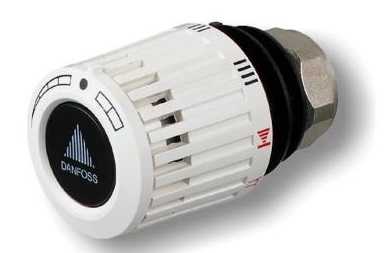

  • съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Это интересно! Место посадки термоголовки на клапан производится по единому стандарту всеми производителями. Таким образом, можно использовать любую желаемую модификацию устройств.

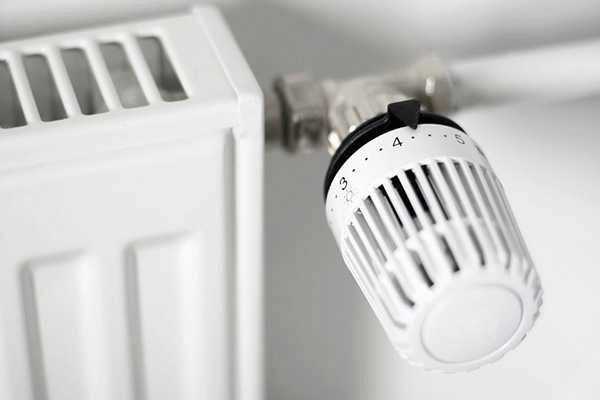

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз. блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Обратите внимание! Температуру чугунных радиаторов отопления регулировать с помощью уменьшения потока теплоносителя невозможно. Не потому, что на них нельзя установить термоклапан – его можно установить на любую батарею. Но потому, что чугун имеет большую теплоемкость и высокую тепловую инерцию.

Принцип работы клапана

Клапан с термоголовкой предназначен для поддержания заданной температуры в автономном режиме. Устройство работает по принципу сжатия-расширения газа или жидкости в зависимости от окружающей среды. Терморегулятор может быть встроенным или размещаться дистанционно.

Термостатический клапан имеет сильфон – гофрированную подвижную емкость, которая наполнена термочувствительным агентом. При нагревании окружающего воздуха агент увеличивается в объеме и давит на запорный конус клапана, инициируя его закрытие. При остывании происходит обратный процесс – агент охлаждается, сильфон уменьшается в объеме и клапан открывается.

Различают газовые и жидкостные сильфоны. Газовые агенты более чувствительны к изменению окружающей среды, но дороже и сложнее в производстве. Жидкостные менее чувствительны, но более дешевы. Разница в точности регулировки температуры составляет около 0,5 градуса, что не является существенным.

Типы термостатических элементов

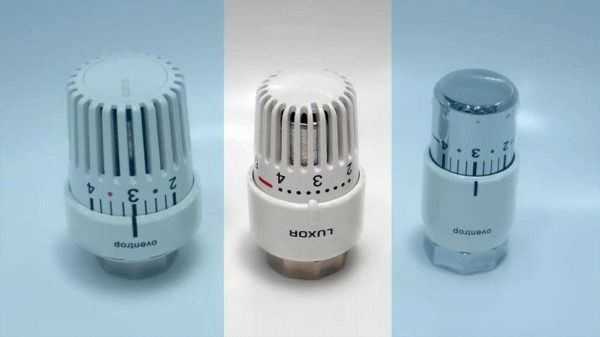

Различают механические, электронные и полуэлектронные термоклапаны для радиаторов отопления.

  • Электронные модели термоголовок отличаются высокой ценой. Однако такие устройства удобны тем, что программируются на длительный период времени с регулировкой по времени суток, дням недели.
  • Механические модели более доступны по цене, но неудобны в регулировке.
  • Популярны у широкого круга потребителей полуэлектронные модели. Это устройства, которые настраивать нужно вручную, но далее все работает автономно. Кроме того, полуэлектронные модели термоклапанов снабжены электронным табло, для вывода информации. Они являются надежным и удобным устройством для использования в быту.

По месту расположения датчика тепла различают модели:

  • со встроенным терморегулятором;

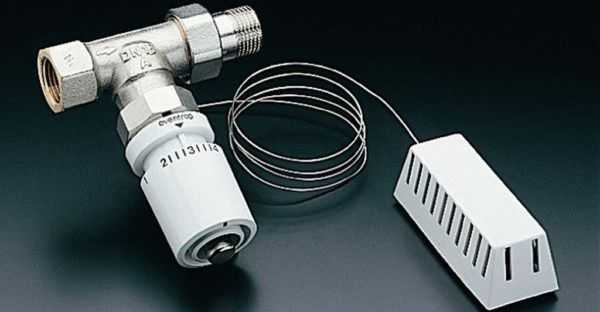

  • с отдельно расположенным терморегулятором (дистанционным).

Классификация по назначению

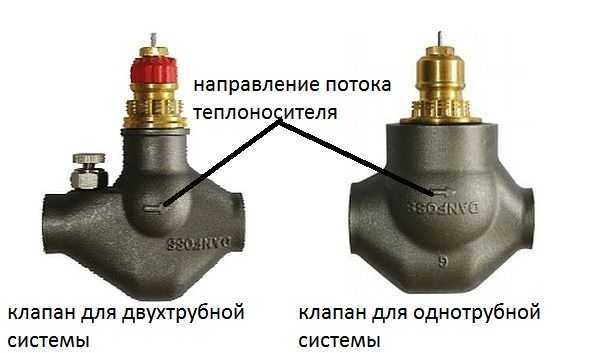

В зависимости от вида системы отопления клапаны бывают:

Для одноконтурной системы отопления Клапан имеет более объемный корпусный цилиндр и серый регулятор. На корпусе такого регулятора есть маркировка «G». Используется в одноконтурных системах индивидуального отопления.
Для двухконтурных систем отопления. Используется для регулирования климата в помещениях с центральной подачей, где давление в системе значительное. Маркированы такие устройства буквами «N» или «D».

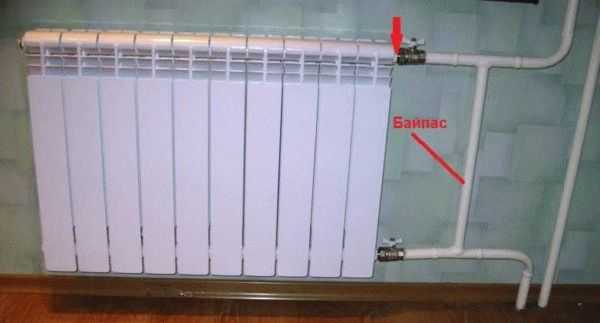

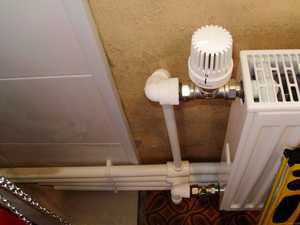

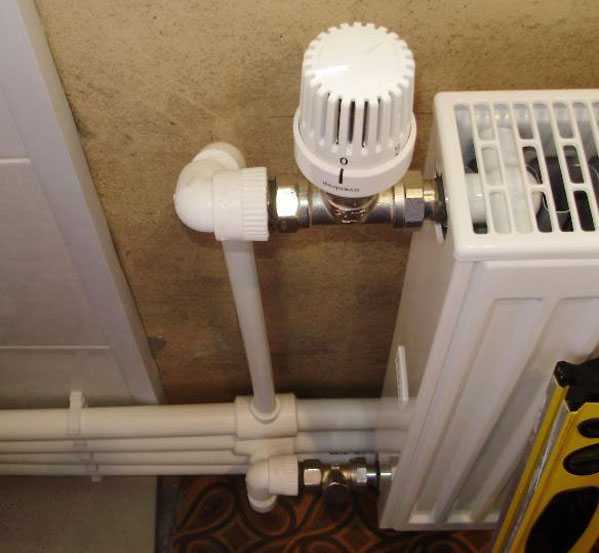

Для корректной работы термоклапана в многоквартирном доме, на однотрубной системе отопления, перед клапаном обязательно должна быть установлена перемычка, соединяющая ввод и вывод – байпас.

Если такой перемычки не будет, то ваш терморегулятор будет работать на весь стояк, что вряд ли понравится соседям.

По материалу изготовления и конфигурации

Клапаны изготавливаются из различных материалов:

  • из нержавеющей стали – дорогие, но самые долговечные модели;
  • бронзы, покрытой никелем и хромом;
  • никелированной латуни.

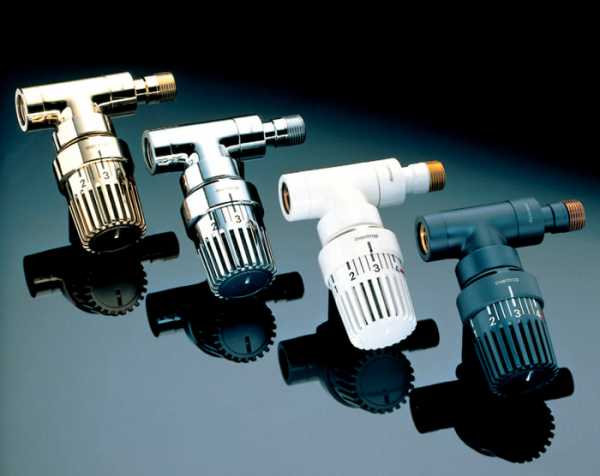

По конфигурации термоклапаны бывают прямые, угловые вертикальные, угловые горизонтальные.

Различаются устройства и максимальной амплитудой регулируемых градусов. Чем больше возможностей, тем дороже цена изделия.

Выбираем термоклапан для регулятора отопления

Поскольку место посадки терморегулирующей головки стандартно, то независимо от ее модификации выбирать следует сначала сам клапан.

Возможен вариант временного использования клапана в ручном режиме. Например, при нехватке средств, можно купить качественный клапан и регулировать его вручную, а терморегулирующую головку купить и установить чуть позже.

При выборе термоклапана для отопления вашего дома следует учитывать все вышеперечисленные параметры:

  • Соответствующий клапан применяется в зависимости от типа системы отопления (одноконтурной или двухконтурной).
  • Учитывается место его локации. При установке в боковой части радиатора используется прямой клапан. При установке снизу – угловой.
  • Электронные клапаны не приобретают в ванную, холл из-за высокой чувствительности. Такие приборы эффективно работают в холодных помещениях, например, в угловой комнате.
  • Полуэлектронные модели не стоит скрывать шторами или мебелью. Это снижает их чувствительность.
  • На батарею с нижним подключением лучше приобретать терморегулятор с дистанционным датчиком. Заводские настройки таких приборов рассчитаны на стандартную высоту верхнего подключения к батарее (60-80 см). Как вариант, можно будет перенастроить прибор.

Обратите внимание! Датчики с дистанционным терморегулятором следует выбирать, если ваш радиатор располагается в нише, спрятан за плотными шторами, загорожен мебелью. В таких случаях встроенный прибор не сможет эффективно мониторить температуру в комнате.

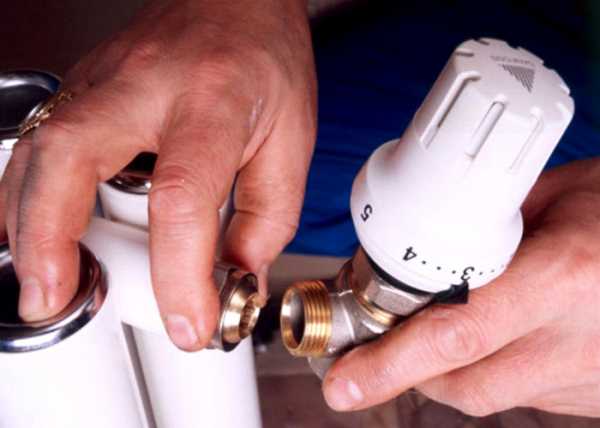

Как правильно установить

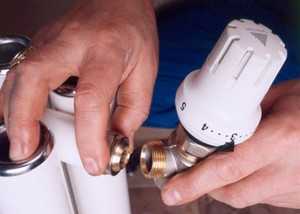

К каждому прибору прилагается сопровождающая документация, которую изучить следует перед работами по установке. Если при выборе терморегулятора для радиатора отопления учтены все нюансы, то проблем с установкой не возникнет. Корпус клапана снабжен резьбой под металлические коммуникации или специальные фитинги. Выбор фитингов на рынке настолько велик, что проблем с адаптацией и установкой термоклапана не возникнет.

Что следует знать для правильной установки:

  • Термоклапан устанавливают на ввод перед радиатором.
  • Обязательно совпадение направления потока со стрелкой на корпусе клапана.
  • Для одноконтурной системы отопления обязательно наличие байпаса.

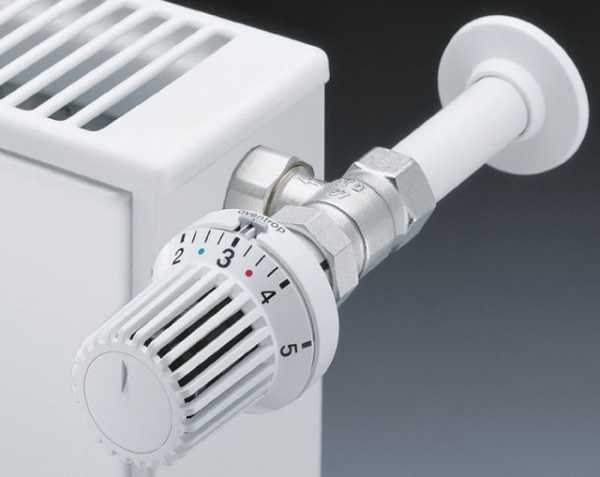

  • Терморегулирующая головка должна располагаться горизонтально, в направлении от батареи отопления.
  • Монтаж осуществляют на фум-ленту или льняную подмотку.

Обратите внимание! Клапаны, на корпусе которых отсутствует стрелка направления потока, являются грубой подделкой. Их покупать не следует, какой бы привлекательной не казалась цена.

infotruby.ru

Терморегулятор для радиатора отопления: виды и секреты настройки

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Терморегулятор для радиатора отопления подойдет для помещений, где существует необходимость понижения температуры. Чаще всего это жилье на верхних этажах многоквартирных зданий, где присутствует верхняя разводка. При монтаже регулирующего устройства на радиатор будет обеспечена требуемая температура с незначительной погрешностью. Прежде, чем приобрести подобное устройство, нужно подробнее узнать о его видах, способах установки и настройки. Об этом и поговорим в данном обзоре.

Подобное устройство повышает эффективность отопительной системы

Содержание статьи

Терморегулятор для радиатора отопления: принцип действия и устройство

Конструкция регулятора отопления на батарею включает следующие элементы:

  • клапан или вентиль;
  • термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом. Конус считается запорным элементом, который при перемещении меняет количество теплоносителя. Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом. Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ. При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь. Конус перекрывает движение потока теплоносителя и состав остывает. При этом сильфон становится меньше. Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования. Такая техника позволяет поддерживать нужную температуру.

Термоголовка для регулятора требует настройки

Полезная информация! При установке устройства на радиатор стоит учитывать, что батарея при этом не будет целиком прогреваться. Какие-то участки будут охлаждены. Если снять термоголовку, то вся поверхность плавно потеплеет.



Виды термостатических элементов

Термическая головка в конструкции терморегулятора для радиатора отопления важным элементом конструкции.  Она бывает ручного типа, а также электронного либо механического. Многие производители производят продукцию, которая применима только со своей разновидностью термоэлемента.

Разница между ручным и автоматизированным механизмом

Подобные устройства отличаются ценой. Стоимость моделей европейских производителей варьируется от 16 до 28 евро. Приборы с выносным датчиком имеют цену в 45-55 евро. Их монтируют, если нет возможности следить за температурным значением на батарее.

Стоимость отдельных моделей терморегуляторов для радиаторов смотрите в таблице.

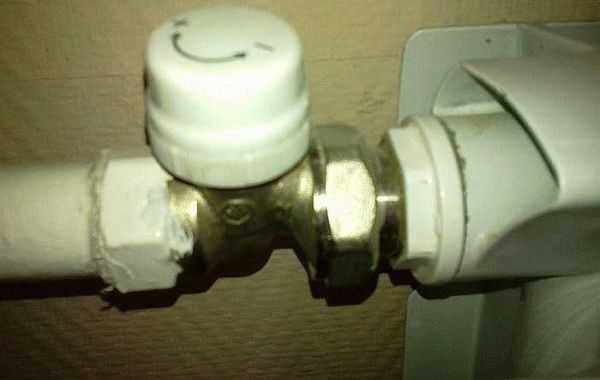

Терморегулятор ручного типа представляет собой регулирующий вентиль. С помощью вращения ручки изменяется количество проходящего теплоносителя.

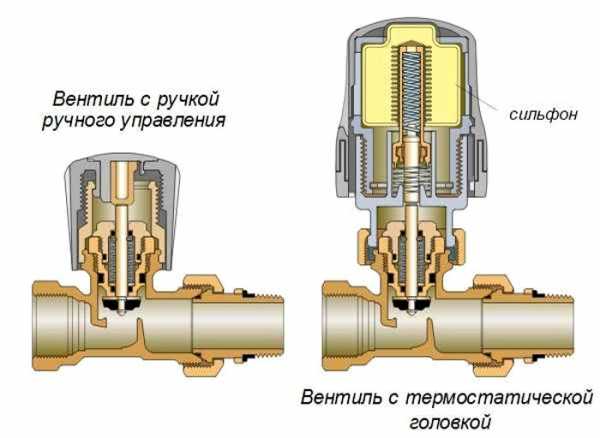

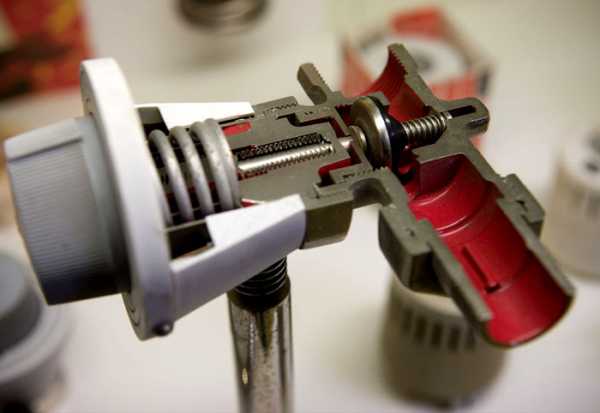

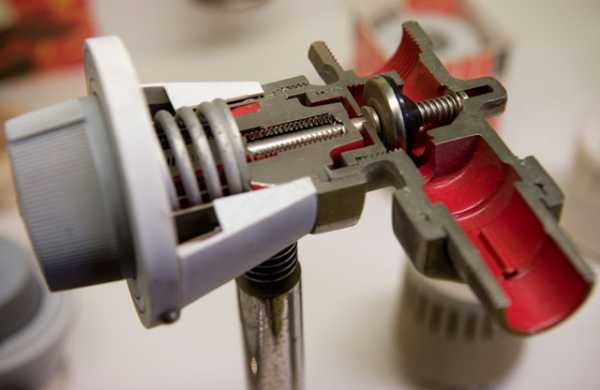

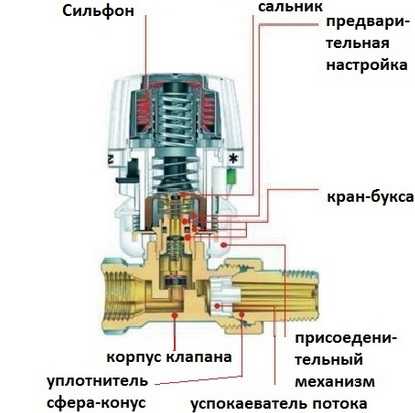

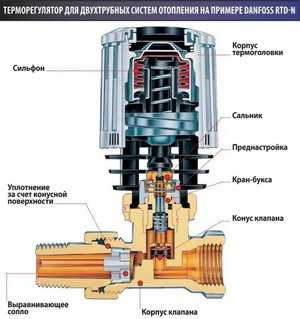

Термоголовка и клапан в разрезе

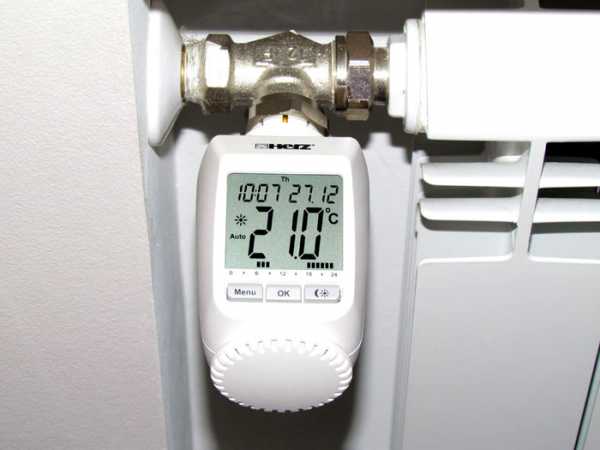

Термоголовки электронные относятся к дорогостоящим моделям. В изделии предусмотрено место для укладки батареек. Характеризуются большим количеством возможностей. С их помощью можно поддерживать определенное температурное значение длительный период времени. Также устройства программируются по суткам или по дням недели.

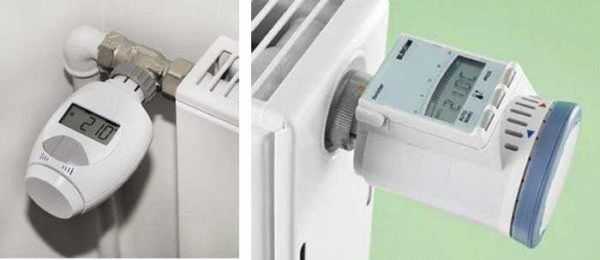

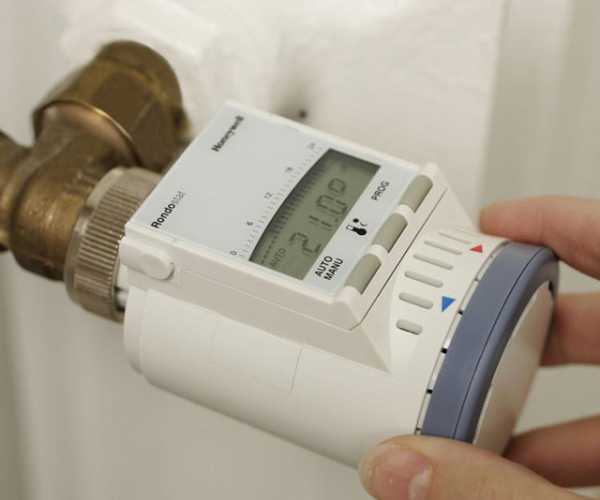

Электронная модель терморегулятора

Термоголовки отличаются по виду теплового компонента. По этому принципу механизмы делятся на газовые и жидкостные. Газовая модель быстро реагирует на температурные перемены. Жидкостные модели более простые в производстве, поэтому предлагаются в большом разнообразии. Подбирая термостат для радиатора отопления, следует учитывать диапазон температур. Чем больше данное значение, тем выше стоимость.

Вариант регулировки температуры

Статья по теме:

Терморегулятор для котла отопления. Для чего нужен регулятор температуры на котле? Как он устроен? Какие виды бывают? Сколько стоит подобное удовольствие? Об этом мы расскажем в отдельном обзоре.

Терморегуляторы для радиаторов: разновидности

Вентиль представляет нижний элемент конструкции. Регулирующие механизмы производятся для различных систем. Изделия для двухтрубных конструкций отличаются значительным сопротивлением, чем однотрубные. Существуют термоклапаны для отопления подобных схем. Запрещено применять приборы для однотрубной конструкции в двухтрубной.

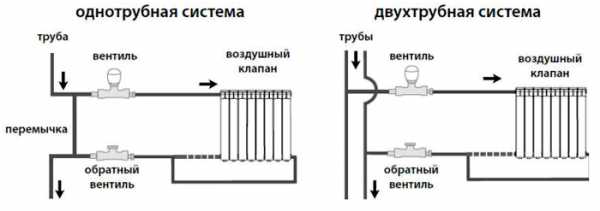

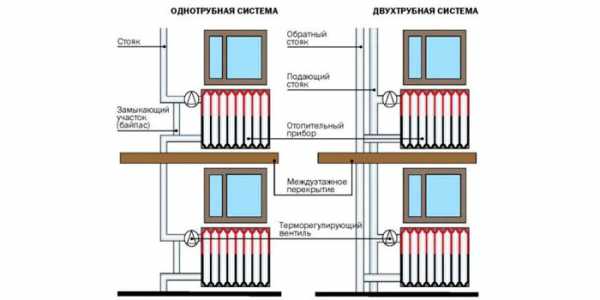

Схема монтажа терморегулятора

По методу установки регулирующие устройства бывают углового или прямого типа. Если магистраль подсоединяется в боковой части, то устанавливается прямой вентиль, а если снизу, то угловой.

Также отличаются конструкции по типу материалов. Используются металлы, которые обладают устойчивостью к коррозии. На отдельные модели наносится специальное покрытие: хромирование или никелирование. Вентили могут изготавливаться из латуни, бронзы или нержавейки.

Отличия установки двух вариантов схем

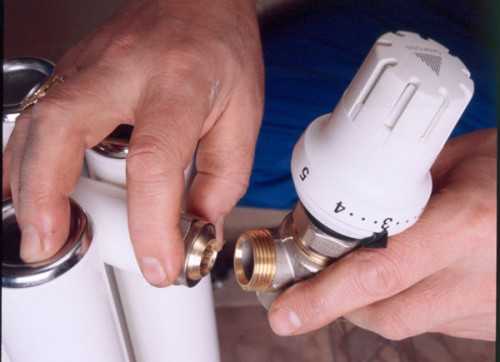

Установка регулятора температуры на радиаторе отопления

Терморегулятор для радиатора отопления монтируется на входе в оборудование. О направлении теплоносителя подсказывает специальная стрелка. Если установить неправильно, то конструкция не будет функционировать. При соблюдении направления потока термостат можно поставить на вход и на выход.

Монтаж регулирующего устройства выполняется с учетом конкретной инструкции изделия

Перед установкой стоит обратить внимание на рекомендации в инструкции по высоте и другим параметрам. Множество конструкций размещается на высоте 50-60 см от пола. Если используется нижнее подключение, то необходимо подобрать высоту установки. При этом на термоголовке устанавливается меньшее температурное значение. Как вариант, можно провести настройку самостоятельно. Если устанавливается модель с выносным датчиком, то термоголовку можно монтировать на любой высоте.

Установка электронного устройства

Специалисты рекомендуют установить термостатическую головку в горизонтальном положении. Ели устройство будет направлено вверх, то вещество в цилиндре будет всегда находиться в нагретом состоянии и в комнате будет холодно. При установке датчиков температуры для отопления в системе однотрубного типа не стоит забывать о монтаже байпаса. Также стоит учитывать, что термоклапаны могут быть с обжимными или накидными гайками.

Обустройство термоклапана в различных системах

Полезный совет! Чтобы иметь возможность ремонтировать радиатор без выключения системы рекомендуется установить байпас.

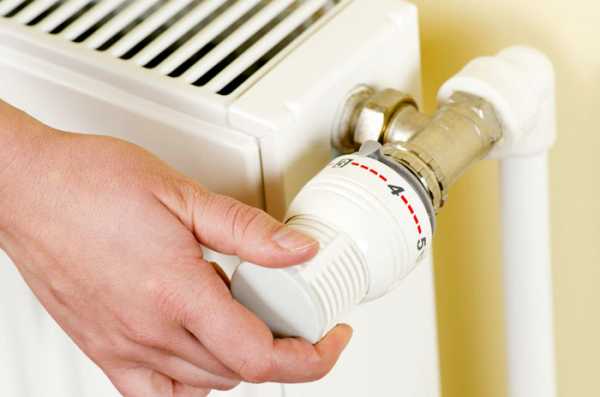

Настройка конструкции

Чтобы конструкция правильно функционировала нужно провести настройку.

Правильная настройка и регулировка способствуют качественной работе всей системы

В комнате, где необходимо контролировать температуру, устанавливается термометр. Затем можно приступить к настройке:

  • открывается поток теплоносителя. При этом термоголовка передвигается влево;
  • показатель температуры повышается на 4-7 градусов;
  • головка термостата поворачивается вправо, прикрывая тем самым поток теплоносителя. В помещении становится холоднее;
  • после достижения подходящей температуры, нужно медленно приоткрывать вентиль. Вращение прекращается после того, как жидкость зашумит. На колпачке расположены цифры, на которые необходимо ориентироваться.

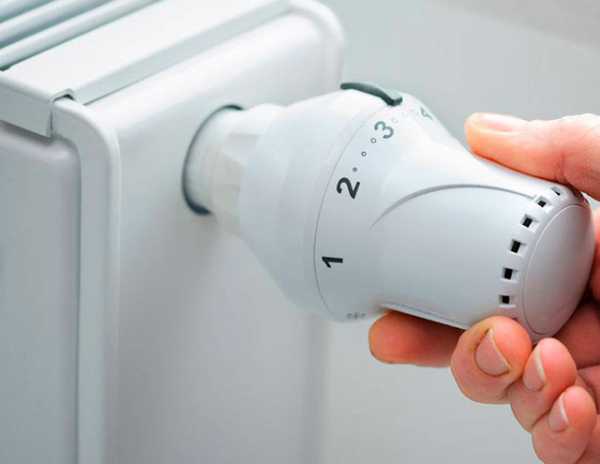

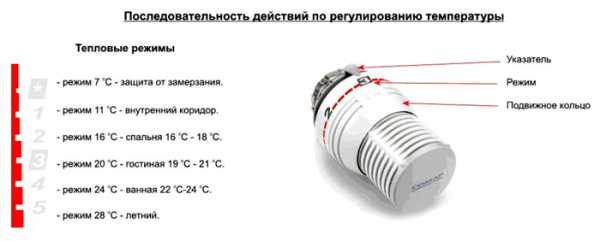

С помощью этих цифр проводится настройка оборудования

Регулировка терморегулятора представляет собой несложную процедуру, которая позволяет откалибровать конструкцию под определенные требования. Перед установкой и настройкой нужно ознакомиться с инструкцией. Чаще всего необходимо выполнить стандартную последовательность действий. Но для некоторых моделей существуют особые рекомендации.

От качества материала зависит работа устройства

Регулирующие устройства могут обладать тремя разновидностями головок, но любое изделие работает только на понижение температурного значения, а повысить его оно не может.

Качественный прибор обеспечивает эффективную работу радиатора

Комнатный термостат.Сравнение способов регулировки температуры (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Терморегулятор на батарею отопления: принцип работы, настройка, установка

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

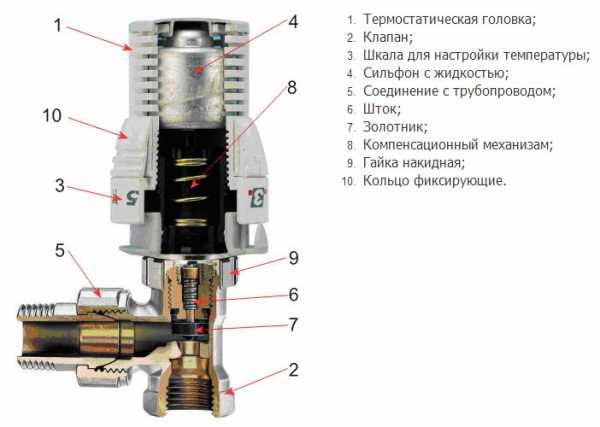

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:



Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

  • жидкостная;
  • газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

  1. С внутренним термоэлементом (как на схеме, представленной выше).

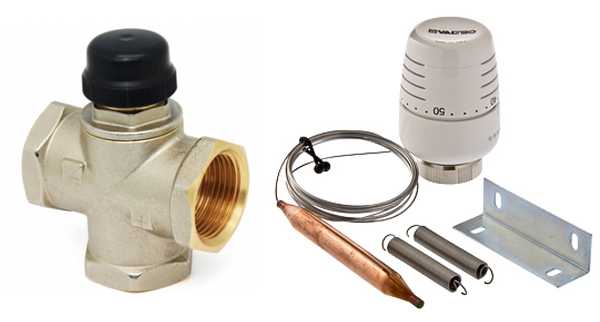

  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

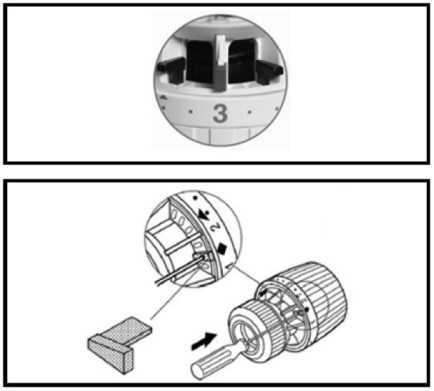

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Произвести подбор терморегулятора – задача несложная, здесь важно понимать, под какую систему отопления приобретается клапан и знать, в каком месте он будет находиться. Однозначно рекомендованы программируемые устройства, как наиболее экономичные.

cotlix.com

виды терморегулировочных кранов, как их установить и настроить

Нередко можно наблюдать ситуации, когда зимой в многоквартирных домах люди открывают форточки. Проветривание жилья помогает им спасаться от жары, которую создает работающая на полную мощность система отопления. Однако подобных случаев можно избежать. Для этого необходимо провести модернизацию котла, оборудовав его специальным прибором, который называется термостатическим клапаном для радиатора отопления.

Преимущества использования

Как известно, температурные показатели в разных помещениях квартиры не могут быть одинаковыми. Кроме того, совершенно необязательно постоянно поддерживать ту или иную температуру. Так, ночью в спальне следует снижать ее до 18 °C. Это оказывает благоприятное воздействие на сон, минимизируя риск появления головной боли.

Оптимальные показатели температуры для кухни составляют 19 °C. Эти показатели обусловлены тем, что в кухонном помещении находится много разнообразной обогревательной техники, способной отдавать дополнительное тепло. Для ванной комнаты температурные значения должны находиться в пределах 24—26 °C, иначе в ней будет ощущаться сырость. Для детской оптимальный температурный диапазон варьируется в пределах 22—24 °C. В остальных помещениях допустимы колебания от 18 до 22 °C.

Настройка радиаторного термостатического клапана TS 90 V от Герц

Специалисты рекомендуют снижать температуру всех комнат ночью. Не нужно поддерживать высокий температурный диапазон в квартире, если на протяжении определенного времени ее хозяева будут отсутствовать, а также в солнечные теплые дни. В подобных ситуациях монтаж автоматического регулятора температуры отопления положительно повлияет на микроклимат — воздух не будет перегреваться и пересушиваться. Выносной термодатчик для отопления выполняет следующие функции:

  • поддерживает определенную температуру в различных комнатах;
  • способствует экономии ресурсов отопительного котла, в два раза снижает количество затраченного расходного материала при проведении обслуживания;
  • дает возможность аварийно отключать радиатор, не перекрывая стояк.

Следует отметить, что при помощи термометра для радиатора отопления нельзя увеличить теплоотдачу батарей или их уровень КПД. Снизить затраты на расходные материалы смогут люди, у которых в квартире установлен индивидуальный обогрев. Жильцы многоквартирных домов с централизованной отопительной системой при помощи устройства могут только отрегулировать температурный режим в комнатах. Перед покупкой агрегата необходимо разобраться в существующих разновидностях терморегулировочных изделий, а также подробно изучить все нюансы установки.

Разновидности устройств

На сегодняшний день существует несколько видов термостатических клапанов. Среди них наиболее популярными являются:

  1. Механические. В них нужно вручную настраивать подачу теплоносителя.
  2. Полуэлектронные. Управляются специальной термоголовкой с сильфонным устройством.
  3. Электронные. Управление осуществляется при помощи выносного термодатчика.

Механические терморегуляторы

Основные преимущества механических конструкций — низкая цена, слаженное и четкое функционирование, простота использования. Во время их работы можно не пользоваться вспомогательными энергетическими источниками. Благодаря их модификации можно вручную регулировать объем теплоносителя, поступающего в радиатор, контролируя его теплоотдачу. В подобных приборах можно точно выставить степень нагрева.

Главный недостаток механического оборудования состоит в отсутствии разметки для регулирования, поэтому его настройка осуществляется преимущественно опытным путем. Изделие состоит из:

  • сильфона, заполненного жидкой или газообразной смесью;
  • регулятора;
  • привода.

Основную роль играет вещество, которым заполнен сильфон. При изменении положения рычага терморегулятора оно поступает в золотник, регулируя шток. Последний под таким воздействием перекрывает проход, тем самым ограничивая попадание в радиатор теплоносителя.

Комнатный термостат.Сравнение способов регулировки температуры.

Электронные термодатчики

Электронные устройства являются более сложными, ведь в их основе находится программируемый микропроцессор. Благодаря ему появляется возможность устанавливать необходимый температурный режим в помещении. Для этого нужно нажать несколько кнопок. Существуют многофункциональные модели, с помощью которых можно управлять смесителем, котлом или насосом.

Принцип действия и конструкция электронных агрегатов почти не отличаются от механических изделий. Внутри такого оборудования находится вещество, реагирующее на температурные скачки. При повышении показателей температуры оно расширяется и образуется давление, под действием которого начинает двигаться шток, автоматически закрывая клапан. При снижении температуры происходит сжатие вещества, приводящее к открытию клапана.

Сильфон имеет высокую прочность и большой ресурс работы. Вещество может выдержать многократное сжатие на протяжении всего эксплуатационного периода, составляющего несколько десятилетий. Существуют следующие виды электронных конструкций:

  1. Закрытые клапаны для отопительных батарей не могут автоматически определить значение температуры, поэтому их настройка осуществляется в ручном режиме. Можно настроить температурные значения, а также их допустимые колебания.
  2. Открытые изделия, которые можно программировать. Так, при снижении температуры меняется режим работы. Кроме того, есть возможность регулировки таймера и настройки срабатывания определенных режимов. В большинстве случаев подобные конструкции востребованы в промышленных масштабах.

Работа электронных изделий осуществляется при помощи батареек или аккумулятора, продающегося в комплекте с зарядным устройством. Идеальным вариантом для использования в быту являются полуэлектронные клапаны. Они оснащены цифровым дисплеем, на котором отображается температура воздуха в комнате.

Газовые и жидкостные клапаны

При эксплуатации регулятора в качестве терморегулировочного элемента можно использовать газообразные или жидкие вещества. Из-за этого все приборы делят на жидкостные и газовые.

Последние отличаются большим эксплуатационным сроком (не менее 20 лет). Это обусловлено тем, что газообразные вещества способствуют более четкой и плавной регулировке температурных показателей в помещении. Изделия оснащены датчиком, определяющим температуру. Газовый сильфон быстрее реагирует на температурные скачки в комнате.

Жидкостные устройства точнее передают внутреннее давление на движущие механизмы. При выборе изделия большинство потребителей ориентируется на эксплуатационный срок и качество изделия. Конструкции бывают нескольких типов:

  • дистанционные;
  • имеющие встроенный датчик.

Последние зачастую устанавливают горизонтально. Это обусловлено тем, что им необходима циркуляция воздушных потоков вокруг себя. Дистанционные агрегаты целесообразно применять в следующих ситуациях:

  • при вертикально расположенном термостате;
  • когда отопительное оборудование располагается на расстоянии менее 10 и более 22 см от подоконника;
  • радиатор закрывают плотные шторы;
  • глубина батареи составляет более 16 см;
  • радиатор размещается в нише.

В подобных ситуациях встроенный терморегулятор будет некорректно функционировать, поэтому чаще всего используют дистанционный. Чаще всего датчики размещают под прямым углом по отношению к корпусу. При параллельной установке их значения будут сбиваться под воздействием исходящего от батареи тепла.

Термоголовка для радиаторов

Рекомендации по монтажу

У терморегулятора имеются хрупкие элементы, которые при незначительном воздействии могут сломаться. Поэтому необходимо внимательно и очень осторожно работать с прибором.

На корпусе прибора находятся стрелки, указывающие направление движения водяных потоков. Во время установки это также важно учитывать. Перед началом монтажа механизма обязательно следует ознакомиться с инструкцией от производителя.

Установить конструкцию нужно таким образом, чтобы она располагалась горизонтально, иначе под воздействием теплого воздуха от радиатора устройство будет неправильно работать. Если термостатический клапан монтируют на однотрубную систему, необходимо заранее провести установку байпасов под батареями, иначе при отключении одного радиатора вся конструкция выйдет из строя.

Полуэлектронные агрегаты устанавливают на радиаторах, не закрытых решетками, различными элементами интерьера или шторами. Это нужно для корректной работы изделия. Настоятельно рекомендуется размещать датчик на дистанции 2—8 см от клапана.

Электронные устройства, в отличие от полуэлектронных, нежелательно монтировать на кухне или вблизи котельной из-за их особой чувствительности. Целесообразно устанавливать подобные изделия в угловых помещениях, комнатах с низкой температурой и т. д. Важно учитывать некоторые общепринятые правила:

  • нельзя допускать, чтобы агрегат устанавливался в местах сквозняков или попадания прямых солнечных лучей.
  • рядом с терморегулятором запрещается располагать приборы, отдающие тепло (тепловентиляторы, различную бытовую технику).

Процесс установки автоматических агрегатов

Если батарея подключена к функционирующей отопительной системе, с нее необходимо слить воду. Процедуру можно выполнить с помощью запорного вентиля, шарового крана или любого другого агрегата, блокирующего доступ жидкости из общего стояка.

Затем следует открыть клапан радиатора, расположенный в месте подачи воды в систему. После этого перекрывают все краны. Далее нужно снять адаптер. Перед проведением этих манипуляций необходимо застелить напольное покрытие тряпкой или полотенцем. Корпус нужно удерживать разводным ключом, а вторым открутить гайки, расположенные на трубе и адаптере радиатора. Затем агрегат отвинчивают от корпуса.

После снятия старой конструкции переходят к установке новой. Манипуляции происходят в обратном порядке. Резьбу обязательно необходимо обернуть фум-лентой. По завершении монтажных работ следует приступить к установке нового воротника. Нередко его бывает трудно демонтировать, поэтому элементы срезают ножовкой или отверткой, а затем снимают.

Далее производят установку терморегулятора. Его монтируют на воротник, ориентируясь по указателям в виде стрелок. Затем на него крепят клапан и хорошо закручивают все гайки. На последнем этапе нужно открыть вентили и заполнить радиатор водой, проверить функциональность системы и отсутствие протечек. В двухтрубных системах монтаж осуществляется на верхней подводке.

Радиатор отопления, Биметалл, Термостатический элемент.

Настройка изделий

После проведения всех работ нужно правильно настроить терморегулятор. Чтобы минимизировать теплопотери и получить достоверные результаты, в квартире следует закрыть все окна и двери. Затем в помещении размещают термометр, после чего полностью отворачивают термоклапан.

В таком положении жидкость полностью заполнит батарею, вследствие чего наступит максимальная отдача тепла. Спустя некоторое время следует зафиксировать полученный результат.

Затем головка проворачивается до упора в противоположную сторону — температура будет падать. Когда термометр покажет необходимые для конкретной комнаты значения, устройство открывают до того момента, пока не станет слышен шум воды, а система начнет резко нагреваться. В подобных ситуациях прекращают вращение головки, фиксируя ее положение.

Выбирать терморегулирующий клапан допустимо, руководствуясь личными предпочтениями и финансовыми возможностями. Для домашнего пользования оптимальными являются механические или электронные устройства.

Установить агрегат можно самостоятельно без помощи специалистов, благодаря чему удастся значительно сэкономить семейный бюджет.

Работа термостатического клапана на стальном панельном радиаторе

oventilyacii.ru

Термоклапан для радиатора отопления: установка и настройка

Термоклапан — это регулировочный элемент, использующийся в системах отопления. Он позволяет контролировать интенсивность отопления, фиксируя обогрев на заданном уровне. Такое решение слабо распространено, ведь многие предпочитают регулировку температуры на основе регулирующего клапана.

Термоклапан имеет ряд преимуществ, выделяющих его среди других регулирующих элементов. Это простое и практичное решение, позволяющее эффективно и точно фиксировать температуры в системе отопления.

Принцип действия и классификация

Термостатические клапаны используются для регулировки температуры в системе отопления. Выполняется это с высокой точностью, устройство способно обнаруживать колебания величиной в 1 °С. Этот высокоточный элемент с выносным регулятором позволяет точно фиксировать обогрев помещения.

Устройство оснащено тремя основными элементами: датчиком, поршнем и клапаном. На этой основе оно способно открывать и закрывать поток воды. В первом случае, жидкость свободно протекает через клапан, повышая температуру в системе отопления. Если же она превысит заданный лимит, то поршень задействует клапан, блокирующий поток воды.

Термоклапан имеет множество классификаций, различающихся по некоторым факторам. Среди них классификации:

  • По типу систем отопления;
  • По термочувствительной среде;
  • По способу установки.

По первой классификации термочувствительные клапаны изготавливаются для однотрубных и двухтрубных систем. Их основное различие в том, что термоклапан для однотрубных систем отопления имеет увеличенную пропускную способность, что позволяет обеспечить достаточную эффективность по сравнению с двухтрубным вариантом.

Клапаны для разных типов систем не совместимы, поэтому игнорировать их тип при установке нельзя. Это приведет к некорректной работе систем отопления или же их поломке.

Далее идет разделение по термочувствительной среде. Клапан оснащен датчиком температуры, наполненным специальным веществом. Именно по нему определяется следующая классификация, в которой отмечают следующие варианты:

  • Газонаполненные;
  • Парафиновые;
  • Жидкостные.

Вещество в датчике влияет на ключевой фактор работы устройства — скорость определения температуры. Это отражается на точности ее регулировки, а также на интенсивности работы котла. Рейтинг термочувствительных веществ определяется по их плотности, что и влияет на скорость срабатывания. Лучшие и самые дорогостоящие варианты с газовым наполнителем, а худшие и дешевые — парафиновые. Чаще всего используются варианты с жидкостным датчиком. Их настройка практически не отличается, ведь они работают по одному принципу.

По способу установки термостатические клапаны разделяются на:

  • Прямые;
  • Осевые;
  • Угловые;
  • Левосторонние;
  • Правосторонние.

Поэтому важно учитывать эти факторы при планировке системы отопления и расположении радиатора. Это позволит установить элемент в правильной позиции, при этом имея свободный доступ к нему в период эксплуатации системы.

Трехходовой термоклапан

h3_2

Трехходовой термоклапан отличается несколько другим принципом работы. Он не перекрывает поток горячей воды с котла, но обеспечивает снижение температуры теплоносителя до нужного уровня. Это осуществляется посредством того, что клапан в этом элементе стоит не на блокировку потолка, а на впуск холодной воды.

Трехходовой термоклапан эффективен для контроля температуры, но способен существенно повысить затраты отопления.

Трехходовой термоклапан имеет аналогичную классификацию и различается по методу подключения, термочувствительной среде и типу системы.

Трехходовой клапан устанавливается на поступление воды для котла на расстоянии от радиатора. При необходимости он забирает холодную воду из водоснабжения, смешивая ее с нагретой. На основе этого в камере котла не возникает конденсата, что способно сократить срок работы устройства. Поэтому трехходовой вариант существенно снижает износ устройства.

Отличие от регулировочного клапана

Частая альтернатива термоклапана — установка регулировочного клапана. Этот элемент отличен тем, что способен не только перекрывать поток теплоносителя, но и регулировать его по необходимости. Он оснащен динамическим зазором, размер которого изменяется в зависимости от температуры.

Термоклапан же используется исключительно для полной остановки потока и котла. Хотя он более надежен и практичен, такой вариант имеет свои недостатки. Его не стоит устанавливать в контурах, где движение жидкости в радиаторе последовательное. Вода должна поступать в отдельные участки контура равномерно, что обеспечивается перемычками и более сложной системой работы.

Если же установка радиатора проводится последовательно, то при блокировке термоклапана остановится все движение воды. Это приведет к неравномерному охлаждению элементов и поломке котла. Поэтому в таких случаях рекомендуется установка регулировочного варианта. Альтернативой может быть трехходовой клапан.

Установка термоклапана

Рекомендуется не устанавливать эти элементы на все доступные батареи в комнате. Излишняя сложность схемы лишь повысит шанс поломки и усложнит диагностику. Установка проводится на заранее отмеченных участках возле радиатора. Если же устанавливается трехходовой вариант, монтаж проводится возле котла на поступление воды.

Первым этапом является врезка элемента в трубопровод. Для этого необходимо остановить работу радиатора и снять его, а также отключить контур. Изначально устанавливается арматура, а в дальнейшем устройство оснащается выносным терморегулятором.

Положение клапана крайне важно для его дальнейшей работы. Важно установить его датчиком в противоположную сторону от радиатора и ведущей трубы, чтобы температуры жидкости не сказывались на показаниях.

После установки термостата регулятор монтируется без дополнительных элементов. Соединив требуемые метки, он фиксируется вручную. После этого устройство готово к включению котла. Термоклапан вступает в работу сразу же, его дополнительная настройка не требуется. Важна лишь правильная установка, что в дальнейшем и обеспечит эффективность работы устройства.

Трехходовой клапан устанавливается таким же образом. Необходимо лишь дополнить систему дополнительным каналом под горячую воду для его функционирования и обеспечения работы котла. Из-за такого изменения стоит тщательно просчитать давление в этом участке, чтобы его было достаточно для поступления жидкости в последующие элементы системы.

domotopim.ru

термостатический клапан для радиатора, как настроить регулятор тепла, термостат, вентиль, как правильно установить, как работает, как снять

Содержание:

Для управления теплоотдачей используется специальное устройство – терморегулятор для батарей отопления. Он устанавливается на радиаторы и позволяет настраивать их температуру. У терморегуляторов есть два нюанса – во-первых, их нельзя использовать с чугунными батареями, а во-вторых, терморегулятор способен менять только в пределах мощности отопительной системы, т.е. повысить температуру не получится. В данной статье будут рассмотрены терморегуляторы для батарей отопления.


Устройство терморегулятора

В конструкцию терморегулятора для отопительных батарей входит два элемента – термоклапан и термостатическая головка. Оба элемента имеют несколько параметров, позволяющих подбирать детали в зависимости от размеров труб и типа отопительной системы, на которую они будут устанавливаться. Регулируемый термостат на отопление выполнен в съемном формате, а на один и тот же клапан можно устанавливать разные головки, что обеспечивается стандартизацией посадочного места.

Учитывая разнообразие клапанов и регуляторов, нужно рассмотреть их особенности подробнее перед тем, как поставить регулятор тепла на батарею.

Различия и назначение термоклапана

Конструктивно термостатический клапан для радиатора отопления очень сильно напоминает стандартный вентиль. Устройство термоклапана включает в себя седло и запорный конус, позволяющий открывать или закрывать просвет, через который перемещается теплоноситель. Именно этот принцип лежит в основе работы клапана – регулируя количество теплоносителя, можно влиять на теплоотдачу радиатора.

Клапаны, устанавливаемые на однотрубную и двухтрубную разводку, имеют некоторые отличия:

  • Термостатический вентиль для радиаторов однотрубной системы имеет более низкое гидравлическое сопротивление (обычно разница этой величины двукратная), которое позволяет сбалансировать систему;
  • В системах с естественной циркуляцией теплоносителя обычно устанавливаются те же клапаны, что и для однотрубных систем – гидравлическое сопротивление в результате повысится, но нарушения работоспособности системы за этим не последует;
  • Для двухтрубного отопления, соответственно, используются клапаны с увеличенным гидравлическим сопротивлением.


Использование неправильного типа клапана просто не позволит системе обеспечивать теплоотдачу, поэтому впоследствии придется думать о том, как снять терморегулятор с батареи. Кроме того, выбранный клапан нужно установить правильно – на каждом таком устройстве есть небольшая стрелка, указывающая направление тока теплоносителя.

Для изготовления клапанов могут использоваться следующие материалы:

  • Бронза с покрытием из хрома и никеля;
  • Латунь с никелевым покрытием;
  • Нержавеющая сталь.

Все эти металлы защищены от воздействия коррозии, поэтому их и используют в отопительных системах. Самым выгодным вариантом является нержавейка – она отлично выдерживает заданные условия эксплуатации. Единственным недостатком нержавеющих клапанов является их высокая стоимость.

Клапаны из латуни и бронзы более распространены и доступны, а срок их службы находится почти на одинаковом уровне. При выборе таких клапанов стоит обращать внимание на производителя – компании с хорошей репутацией следят за качеством используемых сплавов, в отличие от неизвестных фирм, выпускающих изделия откровенно сомнительного качества.

Последнее отличие клапанов – тип исполнения. Существуют прямые и угловые клапаны, и выбор подходящего типа осуществляется в зависимости от того, как в системе устанавливаются радиаторы.

Виды термостатических клапанов для радиаторов отопления

В терморегуляторах может использоваться три типа термостатических головок:

  • Ручные;
  • Механические;
  • Электронные.

Любой регулятор тепла на батарею используется для решения одних и тех же задач, но отличий в их использовании довольно много, поэтому стоит рассмотреть каждый из них подробнее.


Ручные головки

Термостатические головки с ручным управлением по принципу действия полностью повторяют обычный кран – поворот регулятора напрямую влияет на количество проходящего через устройство теплоносителя. Как правило, такие регуляторы устанавливаются с двух сторон от радиатора вместо шаровых кранов. Изменение температуры теплоносителя осуществляется вручную.

Ручные термостатические головки – это самые простые и надежные устройства, отличающиеся в первую очередь небольшой стоимостью. Недостаток всего лишь один – настраивать термостатический кран радиаторов приходится в ручном режиме, ориентируясь лишь на ощущения.

Механические регуляторы тепла на батарее

Данный вид головок отличается от предыдущих тем, что здесь уже появляется возможность регулировки температуры в автоматическом режиме. Главным элементом конструкции является сильфон – эластичный элемент цилиндрической формы, заполненный температурным агентом. Температурный агент – это жидкость или газ с большим коэффициентом температурного расширения.

Процесс регулирования температуры при использовании механического регулятора происходит следующим образом:

  • Сильфон подпирает шток, который закрывает просвет клапана;
  • При увеличении температуры вещества в сильфоне начинается давления на шток, и он постепенно опускается, закрывая проходное сечение;
  • Проходящий через радиатор объем теплоносителя уменьшается, что провоцирует его остывание;
  • Температурный агент тоже остывает и возвращается в исходное состояние, поднимая шток;
  • При поднятом штоке теплоноситель снова поступает в радиатор в полном объеме, и после этого цикл повторяется.


В качестве температурного агента может использоваться газ или жидкость, в зависимости от чего и выделяют два вида сильфонов:

  1. Газовые. Характеризуются более высокой скоростью реакции на температурные изменения, но на порядок сложнее в производстве.
  2. Жидкостные. Жидкость изменяет свой объем несколько медленнее, но такой сильфон легче создавать.

Учитывая то, что при использовании любого регулятора температура поддерживается в пределах 1 градуса, то на выбор этот параметр практически не влияет. Гораздо важнее то, что жидкостные регуляторы более доступны, поэтому их используют гораздо чаще.

Механические термостатические головки устанавливаются по направлению к центру комнаты – такое расположение повысит точность измерения температуры. Конечно, из-за крупных размеров установить головку подобным образом не всегда получается, и для этих ситуаций отлично подходят выносные датчики.

Выносной датчик подключается к регулятору посредством небольшой трубки, которая и будет передавать устройству информацию об изменениях температуры в выбранной точке комнаты. При таком контроле достигается высокая точность поддержания температурного режима, но у выносных датчиков есть заметный недостаток – они обходятся довольно дорого.

Электронные регуляторы

Последний вид терморегуляторов – электронные. Такие регуляторы тепла на батареи отопления имеют наибольший размер, поэтому с их размещением в некоторых ситуациях придется повозиться. Помимо непосредственно электронных элементов, таким регуляторам требуется еще и питание (для стандартных изделий обычно хватает двух небольших батареек).


Все действия штока в клапане контролируются находящимся в регуляторе микропроцессором – а электронные изделия всегда имеют максимальную точность контроля и некоторые дополнительные возможности. Одной из самых популярных опций является возможность настраивать теплоотдачу радиаторов в зависимости от времени суток. Например, электронный терморегулятор для радиатора отопления можно настроить так, чтобы ночью температура опускалась на несколько градусов для более комфортного сна, а днем – возвращалась к исходному значению.

Из достоинств электронных терморегуляторов можно отметить предельно точный контроль и наличие дополнительных возможностей. Недостатки – довольно крупные размеры, высокая стоимость и необходимость периодически менять батарейки (впрочем, обычно пары батареек хватает на несколько лет бесперебойной службы регулятора).

Установка вентиля

Терморегуляторы могут устанавливаться как на входном патрубке радиатора, так и на выходе – на эффективность устройства это никак не повлияет. Тем не менее, перед установкой устройства нужно узнать, как работает терморегулятор на батарее, и изучить ряд параметров, которые влияют на функциональность и работоспособность устройства.

В частности, при установке нужно подумать о том, на какой высоте будет располагаться устройство – этот параметр является одной из основных характеристик терморегуляторов. Все устройства данного типа настраиваются еще на заводе, причем этот процесс выполняется с расчетом на то, что терморегулятор будет подключаться к верхнему коллектору радиатора – а это высота около 60-80 см над уровнем пола.

Разумеется, такой вариант невозможно использовать в том случае, если радиаторы устанавливались методом нижнего подключения. Для решения этой проблемы существует три решения – найти для радиаторов кран с терморегулятором, монтируемым снизу, установить выносной датчик или же самостоятельно выполнить настройки термостатической головки. Настройка регулятора не отличается особой сложностью, а технология этого процесса обычно описывается в приложенной к прибору документации.


Термостат на батарею устанавливается по стандартной технологии – под резьбу, имеющуюся на клапане, нужно подобрать соответствующие фитинги, или же попросту нарезать подходящую резьбу на самой трубе. Главное – продумать эти нюансы перед тем, как установить терморегулятор на отопительные батареи.

Особым пунктом стоит вопрос о том, как правильно установить терморегулятор на батарею в многоквартирном доме. При однотрубной разводке обязательным элементом системы будет являться байпас – конструктивный элемент, расположенный до батареи и соединяющий две трубы между собой. При отсутствии байпаса получится очень неприятный момент – терморегулятор будет менять температуру всего стояка. Разумеется, это не та цель, которую преследует установка терморегулятора, да и величина возможного штрафа за такое воздействие на отопление весьма значительна.

Настройка термостата — как правильно настроить

Как уже говорилось выше, каждый терморегулятор проходит этап заводской настройки. Конечно, таким устройством можно пользоваться сразу после установки, но его параметры с большой вероятностью не будут соответствовать желаемым. Разумеется, в таком случае нужно заняться настройкой регулятора. Перед тем, как настроить терморегулятор, нужно запустить отопительную систему и повесить термометр в точке помещения, где будет измеряться его температура.

Процесс настройки сводится к следующим операциям:

  1. Двери и окна в помещение нужно закрыть. Головка термостата устанавливается в положение, соответствующее полному открытию просвета. Помещение начнет прогреваться. Далее нужно подождать до того момента, пока температура не станет превышать желаемую примерно на 5 градусов, после чего регулятор необходимо перевести в закрытое положение.
  2. При закрытом регуляторе батарея начнет постепенно остывать. В какой-то момент температура в помещении дойдет до кажущегося максимально комфортным уровня. Именно на этом этапе нужно начать постепенно поворачивать, чтобы теплоноситель постепенно поступал в радиатор. Когда из отопительного прибора донесется шум теплоносителя, а радиатор начнет греться, нужно остановиться и запомнить, в каком положении находится регулятор в данный момент. Вот и все – чтобы создать нужную температуру в помещении, достаточно будет выставить терморегулятор именно в такое положение.


Регулировку батарей можно провести несколько раз – например, в разное время года. Запомнив все положения регулятора, процесс каждой последующей настройки можно упростить до предела.

Заключение

Термостат для радиатора отопления – это немаловажный элемент отопительной системы, позволяющий настраивать теплоотдачу батарей в индивидуальном порядке. Выбор и монтаж терморегуляторов не отличаются особой сложностью, поэтому, грамотно подойдя к этим вопросам, вполне можно сделать всю работу своими руками.


teplospec.com

Термоклапаны для радиаторов отопления — Микроклимат в квартире и доме

Терморегулятор на батареи отопления

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

  • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
  • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Терморегулятор на батареи отопления


Для чего нужен терморегулятор для радиатора отопления, какие они бывают, как и куда ставить, как регулировать. Особенности установки и подключения.

Источник: stroychik.ru

klimat-vdome.ru
