принцип работы цифрового устройства, простые схемы

На замену не совсем удобным аналоговым измерителям температуры, в основе работы которых лежит свойство жидкости расширяться и сжиматься, промышленность предложила дискретные устройства. Эти совсем несложные приборы обладают рядом неоспоримых преимуществ. Купить измеритель можно практически в любом магазине бытовой или климатической техники, но гораздо интереснее изготовить электронный термометр с выносным датчиком своими руками.

Суть устройства

Термометр, разговорный аналог — градусник, предназначен для измерения температуры окружающей среды. Первое устройство было изобретено в 1714 году немецким физиком Д. Г. Фаренгейтом. В основе своей конструкции он использовал прозрачную запаянную колбу, внутри которой находился спирт. После в качестве жидкости учёный применил ртуть. Но шкала аналогового измерителя, существующая и по сей день, была разработана лишь только через 30 лет шведским астрономом и метеорологом Андерс Цельсием. За начальные точки он предложил взять температуру тающего льда и кипения воды.

Интересным фактом является то, что изначально числом 100 была отмечена температура таяния льда, а за ноль взята точка кипения. Впоследствии шкалу «перевернули». По некоторым мнениям это сделал сам Цельсий, по другим — его соотечественники ботаник Линней и астроном Штремер.

Вскоре изготовление ртутных измерителей было широко налажено производством в промышленных масштабах. Со временем ртуть из-за своей ядовитости была заменена на спирт, а затем и вовсе был предложен новый тип устройства — цифровой. Сегодня, пожалуй, градусник стал неотъемлемым атрибутом любого жилища. По совету Всемирной организации здравоохранения была принята Минаматская конвенция, направленная на постепенный вывод из обихода ртутных градусников. Согласно ей в 2022 году использование ртути в измерителях будет полностью прекращено.

Поэтому из-за своих отличных характеристик термометр с цифровой схемой практически не имеет конкурентов. Предлагаемые в продаже спиртовые приборы проигрывают ему по точности и удобству восприятия данных.

Электронные модели могут располагаться в любом месте, ведь в контролируемом помещении необходимо расположить только небольшой датчик, подключённый к устройству. Этот тип используется во многих технологических процессах промышленности, например, строительных, аграрных, энергетических. С их помощью контролируется:

• температура воздуха в производственных и жилых зданиях;
• проверка нагрева сыпучих продуктов;
• состояние вязких материалов.

Принцип работы

Перед тем как непосредственно приступить к изготовлению электронного термометра, следует разобраться в принципе его действия и определиться, из каких узлов будет состоять конструкция. Промышленно выпускаемые электронные градусники различаются по своим размерам и назначению. Но все они построены на однотипном принципе действия.

Проводимость материала изменяется в зависимости от температуры окружающей среды. Основываясь на этом и проектируется схема электронного градусника. Так, чаще всего в конструкции применяется термопара. Это электронный прибор, стоящий из двух сваренных между собой металлов. На поверхности каждого из них имеется контактная площадка, подключённая к измерительной схеме. При нагревании или охлаждении контактов возникает термоэлектродвижущая сила, появление и изменение которой регистрируется платой электроники.

В устройствах нового поколения вместо термочувствительного элемента используется кремниевый диод. Полупроводниковый радиоэлемент, у которого наблюдается зависимость вольт-амперной характеристики от температурного воздействия. Иными словами, при прямом включении (направление тока от анода к катоду) значение падения напряжения на переходе изменяется в зависимости от нагрева полупроводника.

Обработанные данные выводятся на дисплей, с которого уже визуально снимаются пользователем. Цифровые градусники позволяют измерять изменения температуры в диапазоне от -50 ° С до 100 ° С.

Всего же в конструкции простого термометра можно выделить пять блоков:

1. Датчик — устройство, изменяющее свои параметры в зависимости от величины воздействующей на него температуры.
2. Измерительные провода — используются для выноса датчика и его расположения в различных местах, требующих контроля над температурой. Чаще всего это небольшого сечения в диаметре проводники, даже необязательно экранированные.
3. Плата электроники — содержит блок анализатора, фиксирующий изменения приходящего от датчика сигнала, а затем передающий его на экран.
4. Дисплей — монохромный или цветной экран, предназначенный для отображения данных об измеренной температуре.
5. Блок питания — собирается на типовых для радиоэлектроники интегральных микросхемах. Используется для стабилизации и преобразования питания, подающегося на все узлы платы.

Особенности изготовления

Человеку, увлекающемуся радиолюбительством, сделать электронный термометр своими руками по схеме не доставит трудностей, но в то же время обычному потребителю понадобится иметь хотя бы навыки паяния. Сегодня существует довольно много различных схем, отличающихся как сложностью повторения, так и дефицитностью радиодеталей.

При выборе схемы учитывают характеристики, которые она сможет обеспечить будущему измерительному устройству. В первую очередь — это диапазон измеряемых температур, а во вторую – погрешность. Конструктивно можно собрать проводную и беспроводную модель. При сборке второго типа используется радиомодуль, значительно удорожающий изделие.

Из-за использования чувствительных специализированных микросхем собирать навесным монтажом схему вряд ли получится. Поэтому предварительно изготавливается печатная плата. Делать её лучше из одностороннего фольгированного стеклотекстолита методом «лазерно-утюжной технологии».

Суть метода заключается в том, что с помощью, например, Sprint Layout, рисуется печатная схема устройства и распечатывается в зеркальном отображении в масштабе 1:1 на лазерном принтере. Затем, приложив отпечатанный рисунок изображением вниз к фольгированному слою, проглаживают чертёж разогретым утюгом. Из-за особенностей тонера изображение линий перенесётся на стеклотекстолит. Далее плата погружается в ванную с реактивом, например, FeCl3.

В качестве индикатора можно использовать светодиодную матрицу, но лучше приобрести любой монохромный экран. Простой экран можно взять буквально за «копейки», например, подойдёт от старых системных блоков, выполненных в форм-факторе АТ. Если планируется конструкция с выносным датчиком, то неплохим вариантом будет использование шлейфа с диаметром проводника от 0,3 мм2, но в принципе подойдёт любой провод. При этом чем вынос датчика больше, тем большего сечения нужен и провод.

В схемотехнике некоторых термометров используются микроконтроллеры. Их применение позволяет упростить электрическую схему и повысить функциональность, но при этом требует навыков программирования и умения загружать прошивку. Для этого понадобится программатор, который можно также спаять самостоятельно, например, для LPT из пяти проводов.

Простой термометр

Конструкция простого термометра состоит всего из трёх деталей и тестера. В качестве датчика температуры в схеме используется LM35. Это интегральный прибор с калиброванным выходом по напряжению. Амплитуда на выходе датчика пропорциональна температуре. Точность измерений составляет 0,75° C. Запитывать интегральную микросхему можно как от однополярного источника, так и двухполярного. Предел измерений от -55 ° до 150° C.

В качестве мультиметра можно использовать стрелочный или цифровой прибор. К датчику согласно схеме подключают источник питания. Например, КРОНу или три соединённых последовательно пальчиковых батарейки. Измеритель же подключают к клеммам V и COM и переводят в режим измерения температуры. Потребление датчика при работе не превышает 10 мкА.

Диапазон измерения мультиметра устанавливается на два вольта. Отображённый на экране результат и будет соответствовать измеряемой температуре. Последняя цифра в числе обозначает десятые доли градуса.

При желании устройство можно сделать двухканальным. Для этого дополнительно необходимо будет изготовить механический или электронный переключатель.

Цифровая схема

Одна из самых простых схем состоит всего из нескольких элементов. В основе конструкции лежит использование датчика, выдающего значение температуры в цифровом коде. Стоимость термодатчика LM 335 не превышает 50 центов, при этом после калибровки его точность измерения составляет от 0,3 ° до 1,5° C. Датчик может измерять температуру от — 40 ° до 100° C. Выпускается он в двух корпусах — TO-92 и SOIC. В качестве аналога можно использовать отечественную микросхему К1019ЕМ1.

При монтаже длина соединительных проводов может достигать пяти метров. Калибровка схемы осуществляется изменением напряжения, подаваемым на вывод один. Необходимое значение рассчитывается по формуле:

Uвых = Vвых1 * T / To, где:

• Uвых – напряжение на выходе микросхемы;
• Uвых1 – напряжение на выходе при эталонной температуре;
• T и To – измеряемая и эталонная температура.

Напряжение, формирующее выходной сигнал, зависит от температуры, поэтому питание, подающееся на датчик, должно осуществляться от источника тока. Собирается он на двух транзисторах КТ209 и не требует дополнительных настроек. Максимальный ток питания не превышает 5 мА. Увеличение выходного напряжения на 10 мВ соответствует приросту температуры на один градус.

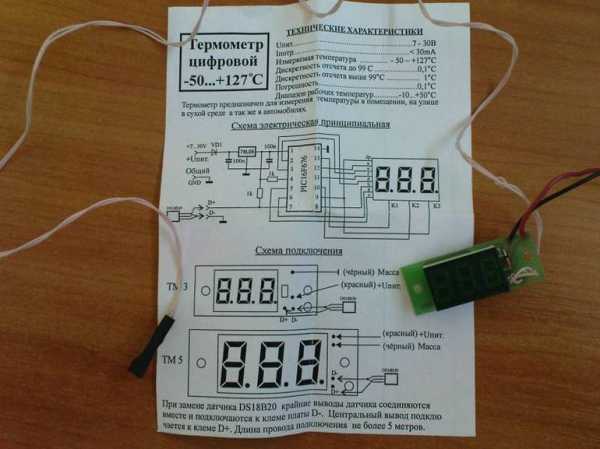

Использование микроконтроллера

Применение в схеме самодельного термометра микроконтроллера подразумевает использование программы, управляющей его работой. В качестве микросхемы применяется ATmega8, а датчика температуры — DS18B20.

В схеме используется небольшое число радиодеталей. Она несложная и не нуждается после сборки в какой-либо наладке. Напряжение питания микроконтроллера составляет пять вольт. Для его стабилизации используется микросхема L7805. Транзисторы можно использовать любые с NPN структурой. В качестве индикатора подойдёт трёхразрядный сегментный дисплей с общим катодом.

Температура устройством может изменяться в интервале от -55 ° до 125º С с шагом в 0,1º С. Погрешность измерения не превышает 0,5º С. Обмен данными между датчиком и микроконтроллером происходит по шине 1-Wire. При большом расстоянии выноса измерительной микросхемы DS18B20 от ATmega8 необходимо подобрать подтягивающее сопротивление. Распаять его лучше непосредственно на вывод датчика.

При программировании все установки микроконтроллера оставляются заводскими, и фьюзы не изменяются. Затем к собранному термометру можно добавить ещё один датчик, а также часы. Но для этого необходимо будет обладать знаниями в программировании, чтобы дописать программный код.

Точный термометр

Применение в качестве датчиков полупроводниковых диодов и транзисторов характеризуется сложностью калибровки показаний, что в итоге приводит к погрешности результата измерений. Поэтому для получения точного результата в качестве измерителя применяется бифилярно намотанная катушка из тонкого проводника, размещённая в цилиндре, имеющем размеры порядка 4×20 мм.

Основой конструкции является микросхема ICL707 и светящийся индикатор. Питание можно подавать от любого источника с выходной амплитудой 12 В. На DA3 собран нормирующий преобразователь, изменяющий своё выходное напряжение в зависимости от сигнала, поступаемого с датчика.

Настройка заключается в выставлении на 36 ноге микросхемы напряжения, равного одному вольту. Делается это с помощью резисторов R3 и R4. Вместо датчика подключают резистор на 100 Ом. Изменением сопротивления R14 устанавливают нули на цифровом индикаторе. После чего устройство готово к измерениям.

Загрузка…

proagregat.com

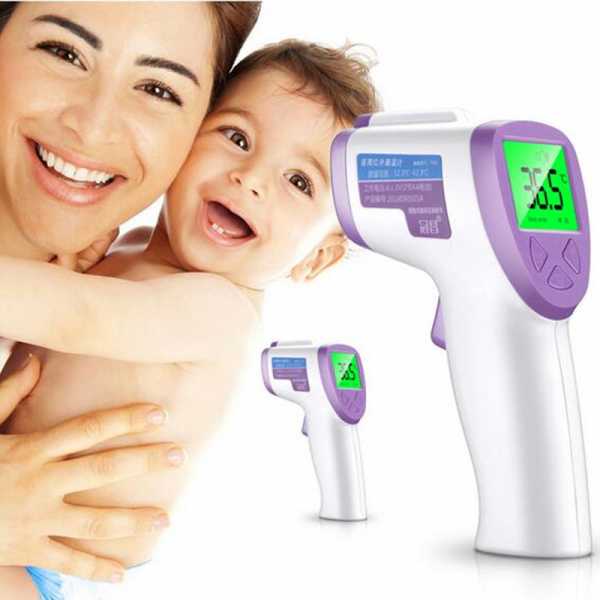

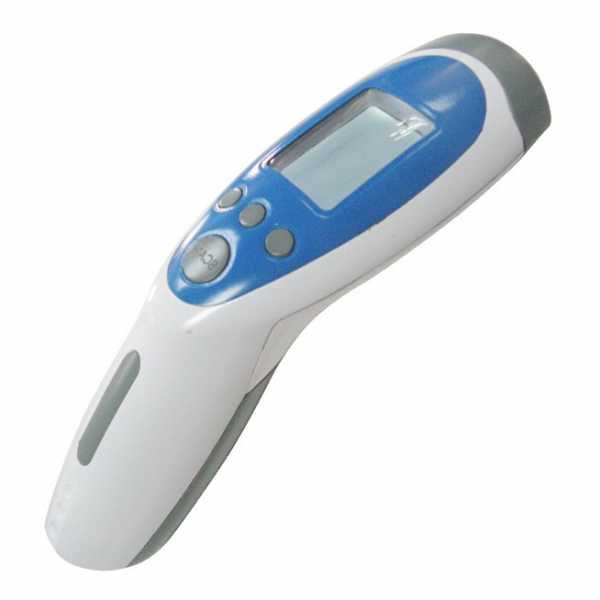

Как работает бесконтактный инфракрасный термометр?

 Благодаря нашим восточным соседям, китайским производителям, бесконтактные термометры, когда-то доступные только в корпоративном секторе и медицинским учреждениям, стали по карману рядовому потребителю. Но как работает современный инфракрасный термометр? Об этом вы узнаете из нашей статьи.

Принцип работы инфракрасного цифрового термометра

  Возможно, это станет для вас новостью, но все мы с вами, наши организмы, тела представляют собой бесконтактные инфракрасные термометры, которые могут различать температуру удаленных на значительное расстояние предметов. 16 тысяч рецепторов, находящихся на поверхности кожи, улавливают инфракрасное излучение. Например, от костра, солнца, и т.д. Люди не склонны обращать внимания на это свое свойство, по- научному называемое «термоцепция» — его даже нет в списке традиционных «пяти чувств», впрочем, как еще трех, которые «не заметил» Аристотель. Но факт остается фактом, мы можем чувствовать тепло (инфракрасное излучение) кожей.

 Современные дистанционные цифровые термометры для измерения температуры тел тоже используют высокочувствительные датчики, определяющие интенсивность теплового излучения от тел. Это излучение было открыто в 1800 году английским ученым Уильямом Гершелем, его излучают все тела во Вселенной. В конце XIX века австрийский физик Больцман сформулировал закон, который гласил, что полная объёмная плотность равновесного абсолютно чёрного тела пропорциональна его температуре в 4-й степени. Этот закон позже назвали Законом Стефана-Больцмана. Чтобы не углубляться в физические дебри, скажем, что из этого закона следует — измеряя мощность теплового луча можно рассчитать температуру поверхностей тел. Именно на этом принципе работают инфракрасные термометры.

Инфракрасный термометр FL01

 Купить инфракрасный термометр для измерения температуры мы решили в интернет- магазине 2emarket.ru. Это термометр для измерения температуры тела человека и других предметов. Пользоваться устройством весьма просто — пользователь наводит («прицеливается») термометром на объект измерения, держа его за пистолетную ручку, и нажимает на «спусковую» кнопку. В этот момент устройство, конечно, не «стреляет» и ничего не излучает. Наоборот, его датчик инфракрасного излучения срабатывает «на прием» и термометр определяет мощность излучения. Рабочее расстояние 5 — 15 сантиметров.

 Термометр — электронный, встроенный чип рассчитывает температуру и почти моментально на большой дисплей сзади выводится уже готовый результат, до десятой доли после замятой. Точность измерения ±0.2°С (для людей) и ±0.3°С (для предметов). Так заявлено в документации — точность, почему-то разная для человека и для неодушевленных предметов.

 Но им очень удобно измерять на расстоянии температуру ребенка (причем, это можно делать, даже когда он спит), также можно определить температуру тела животного. Кроме того, это отличный, очень точный термометр для воды — вы можете узнать насколько горячая ванна или напиток в чашке. Его также можно использовать для определения температуры, в общем-то, чего угодно, кроме воздуха. Узнайте реальную температуру батарей центрального отопления или «теплого пола», узнайте о самочувствии домашнего питомца (учтите только, что нормальная температура у животных не такая же, как у людей).

 Вам понравится, что устройство имеет цветовую индикацию дисплея. Пока нет жара, то есть показания меньше 37,4°С, фон дисплея зеленый. Если больше — цвет становится желтым. Если показания превысили 38,1° — внимание, опасность, цвет становится угрожающе красным.



 Электронный медицинский термометр для измерения температуры тела FL01 — отличная альтернатива небезопасным в быту ртутным измерителям температуры.

 Этот и другие товары Вы можете найти в каталоге интернет-магазина 2emarket.ru

2emarket.ru

Термометр электронный, цифровой. Сопротивления биметаллические тб манометрические спиртовые, жидкостной электроконтактный газовый электрический воздуха термоэлектрические гильза ткп.

Термометр электронный, цифровой. Сопротивления биметаллические тб манометрические спиртовые, жидкостной электроконтактный газовый электрический воздуха термоэлектрические гильза ткп. Термометры Вы находитесь в информационном каталоге нашего сайта, где представлена техническая информация общего характера. Для знакомства и поиска необходимой продукции перейдите на главную страницу или нажмите на данную ссылку для перехода в раздел термометры. В общем случае, Термометр — устройство для измерения текущей температуры. Изобретателем термометра считают Галилея: в его собственных сочинениях нет описания этого прибора, но известно, что уже в 1597 г. он создал некий прибор, напоминающий термометр. Схема прообраза термометра была следующей: это был сосуд с трубкой, содержащей воздух, отделенный от атмосферы столбиком воды; он изменял свои показания и от изменения температуры, и от изменения атмосферного давления. В 18 веке воздушный термометр был усовершенствован. Современную форму термометру придал ученый Фаренгейт, который описал свой способ изготовления термометра в 1723 г. Первоначально свои трубки он наполнял спиртом и лишь в конце исследований перешел к ртути. Окончательно постоянные точки тающего льда и кипящей воды установил шведский физик Цельсий в 1742 г. Сохранившиеся экземпляры термометров Фаренгейта и Цельсия отличаются тщательностью исполнения. Существует огромное количество видов термометров — электронные термометры, цифровые, термометры сопротивления, биметаллические термометры, инфракрасные термометры (ик термометры), дистанционные термометры, электроконтактные термометры. И, конечно же, наиболее популярные — спиртовые и ртутные термометры. Помимо непосредственно термометров в продаже широко представлены оправы к термометрам, манометрические термометры (термоманометры), портативные пирометры, гигрометры термометры, термометры барометры, тонометры термометры, термопары и другое оборудование. Вопрос, где купить термометр, сейчас практически не стоит. На рынке представлен широчайший спектр термометров различного назначения, в том числе и бытовых: уличные термометры для любых окон (и деревянных, и пластиковых), комнатные термометры для дома и офиса, термометры для бань и саун. Можно купить термометры для воды, для чая, даже для вина и пива, для аквариума, специальные термометры для почвы, для инкубаторов, фасадные и автомобильные термометры. Существуют термометры для холодильников, морозильных камер и погребов. Словом, найдётся всё! От вида термометра существенно зависит его цена. Диапазон цен также широк, как и ассортимент видов термометров. Многие компании занимаются оптовой и розничной продажей термометров российских и иностранных производителей, существуют специализированные магазины и интернет-магазины, реализующие данные приборы и способные удовлетворить потребность в приборах практически любого вида этого типа. Наиболее популярно производство и продажа простых моделей измерительного оборудования. Цены на такие приборы более чем доступны. Широкий ассортимент контрольно-измерительной температурной техники и комплексные решения в области метрологии предлагаются теперь не только в Москве, но во многих крупных городах России. Установка термометра, как правило, технологически не сложна. Но не забывайте, что надёжное и долговечное крепление термометра гарантирует только выполненная по всем правилам установка, не стоит этим пренебрегать. Помните также, что термометр — прибор инерционный, и время установления его показаний составляет 10 — 20 минут, в зависимости от требуемой точности. Поэтому не следует ждать, что термометр изменит свои показания сразу, как только вы его вынете из упаковки или установите. Жидкостные Жидкостный термометр — это, как правило, термометр из стекла (стеклянный термометр), увидеть который можно практически везде. Жидкостные термометры бывают как бытовыми, так и техническими (термометр ттж — термометр технический жидкостный). Жидкостный термометр работает по простой схеме — объем жидкости внутри термометра изменяется при изменении температуры вокруг нее. Жидкость, находящаяся в термометре, занимает меньший объем капилляра при низкой температуре, а при высокой температуре жидкость в столбике термометра начинает увеличиваться в объеме, тем самым будет расширяться, и подниматься вверх. Обычно в жидкостных термометрах применяется либо спирт, либо ртуть. Температура, измеряемая жидкостным термометром, преобразуется в линейное перемещение жидкости, шкала наносится прямо на поверхность капилляра или прикрепляется к нему снаружи. Чувствительность термометра зависит от разности коэффициентов объемного расширения термометрической жидкости и стекла, от объема резервуара и диаметра капилляра. Чувствительность термометра обычно лежит в пределах 0,4…5 мм/С (для некоторых специальных термометров 100…200 мм/°С). Технические жидкостные стеклянные термометры применяют для измерения температур от -30 до 600°С. При монтаже стеклянного технического жидкостного термометра его часто помещают в защитную металлическую оправу для изоляции прибора от измеряемой среды. Для уменьшения инерционности измерения в кольцевой зазор между термометром и стенкой оправы при измерении температуры до 150°С заливают машинное масло; при измерении более высоких температур в зазор насыпают медные опилки. Как любые другие точные приборы, промышленные технические термометры требуют проведения регулярной поверки. Манометрические Действие манометрических термометров основано на изменении давления газа, пара или жидкости в замкнутом объеме при изменении температуры. Манометрический термометр состоит из термобаллона, гибкого капилляра и собственно манометра. В зависимости от заполняющего вещества манометрические термометры делятся на газовые (термометр ТПГ, термометр ТДГ и др.), парожидкостные (термометр ТПП) и жидкостные (термометр ТПЖ, термометр ТДЖ и др.). Область измерения температур манометрическими термометрами колеблется в диапазоне от -60 до +600°С. Термобаллон манометрического термометра помещают в измеряемую среду. При нагреве термобаллона внутри замкнутого объема увеличивается давление, которое измеряется манометром. Шкала манометра градуируется в единицах температуры. Капилляр обычно представляет собой латунную трубку с внутренним диаметром в доли миллиметра. Это позволяет удалить манометр от места установки термобаллона на расстояние до 40 м. Капилляр по всей длине защищен оболочкой из стальной ленты. Манометрические термометры могут применяться во взрывоопасных помещениях. При необходимости передачи результатов измерений на расстояние более 40 м манометрические термометры снабжают промежуточными преобразователями с унифицированными выходными пневматическими или электрическими сигналами, речь идет о так называемых дистанционных термометрах. Наиболее уязвимы в конструкции манометрических термометров являются места присоёдинения капилляра к термобаллону и манометру. Поэтому устанавливать и обслуживать такие приборы должны специально обученные специалисты. Сопротивления Действие термометров сопротивления основано на свойстве тел изменять электрическое сопротивление при изменении температуры. В металлических термометрах сопротивление с возрастанием температуры увеличивается практически линейно. В полупроводниковых термометрах сопротивления оно наоборот, уменьшается. Металлические термометры сопротивления изготовляют из тонкой медной или платиновой проволоки, помещенной в электроизоляционный корпус . Зависимость электрического со противления от температуры (для медных термометров диапазон от -50 до +180 С, для платиновых диапазон от -200 до +750 С) весьма стабильна и воспроизводима. Это обеспечивает взаимозаменяемость термометров сопротивления. Для защиты термометров сопротивления от воздействия измеряемой среды применяют защитные чехлы. Приборостроительная промышленность выпускает много модификаций защитных чехлов, рассчитанных на эксплуатацию термометров при различном давлении (от атмосферного до 500•105 Па), различной агрессивности измеряемой среды, обладающих разной инерционностью (от 40 с до 4 мин) и глубиной погружения (от 70 до 2000 мм). Полупроводниковые термометры сопротивления (термисторы) для измерений в промышленности применяют редко, хотя их чувствительность гораздо выше, чем проволочных термометров сопротивления. Это объясняется тем, что градуированные характеристики термисторов значительно отличаются друг от друга, что затрудняет их взаимозаменяемость. Термометры сопротивления представляют собой первичные преобразователи с удобным для дистанционной передачи сигналом — электрическим сопротивлением, для измерения такого сигнала обычно применяют автоматические уравновешенные мосты. При необходимости выходной сигнал термометра сопротивления может быть преобразован в унифицированный сигнал. Для этого в измерительную цепь включают промежуточный преобразователь. В этом случае измерительным будет прибор для измерения постоянного тока. Термоэлектрические Принцип действия термоэлектрических термометров основан на свойстве двух разнородных проводников создавать термоэлектродвижущую силу при нагревании места их соединения — спая. Проводники в этом случае называются термоэлектродами, а все устройство — термопарой. Величина термоэлектродвижущей силы термопары зависит от материала термоэлектродов и разности температур горячего спая и холодных спаев. Поэтому при измерении температуры горячего спая температуру холодных спаев стабилизируют или вводят поправку на ее изменение. В промышленных условиях стабилизация температуры холодных спаев термопары затруднительна, поэтому обычно пользуются вторым способом — автоматически вводят поправку на температуру холодных спаев. Для этого применяют неуравновешенный мост, включаемый последовательно с термопарой. В одно плечо такого моста включен медный резистор, расположенный около холодных спаев. При изменении температуры холодных спаев термопары изменяется сопротивление резистора и выходное напряжение неуравновешенного моста. Мост подбирают таким образом, чтобы изменение напряжения было равно по величине и противоположно по знаку, изменению термоэлектродвижущей силы термопары вследствие колебаний температуры холодных спаев. Термопары являются первичными преобразователями температуры в термоэлектродвижущую силу — сигнал, удобный для дистанционной передачи. Поэтому в измерительную цепь за термопарой может быть сразу включен измерительный прибор для измерения термоэлектродвижущей силы термопары. Обычно применяют автоматические потенциометры. Если термоэлектродвижущую силу термопары преобразуют в унифицированный сигнал промежуточным преобразователем, то компенсация температуры холодных спаев производится неуравновешенным мостом, который входит в состав преобразователя. Медный резистор размещают в потенциометре или промежуточном преобразователе. Следовательно, там же должны находиться и холодные спаи термопары. В этом случае длина термопары должна быть равна расстоянию от места измерения температуры до места установки прибора. Такое условие практически невыполнимо, так как термоэлектроды термопар (жесткая проволока) неудобны для монтажа. Поэтому для соединения термопары с прибором применяют специальные соединительные провода, подобные по термоэлектрическим свойствам термоэлектродам термопар. Такие провода называются компенсационными. С их помощью холодные спаи термопары переносятся к измерительному прибору или преобразователю. В промышленности применяют различные термопары, термоэлектроды которых изготовлены как из чистых металлов (платина), так и из сплавов хрома и никеля (хромель), меди и никеля (копель), алюминия и никеля (алюмель), платины и родия (платинородий), вольфрама и рения (вольфрамрений). Материалы термоэлектродов определяют предельное значение измеряемой температуры. Наиболее распространенные термоэлектродные пары образуют стандартные термопары: хромель-копель (предельная температура 600°С), хромель-алюмель (предельная температура 1000°С), платинородий-платина (предельная температура 1600°С) и вольфрамрений с 5% рения- вольфрамрений с 20% рения (предельная температура 2200°С). Промышленные термопары отличаются высокой стабильностью характеристик, что позволяет заменять их без какой-либо переналадки остальных элементов измерительной цепи. Термопары, как и термометры сопротивления, устанавливают в защитных чехлах, на которых указан тип термопары. Для высокотемпературных термопар применяют защитные чехлы из теплостойких материалов: фарфора, оксида алюминия, карбида кремния и т. п. Электронные Если нужно контролировать температуру, скажем, в подвале дома, на чердаке или в любом подсобном помещении, обычный ртутный или спиртовой термометр вряд ли подойдет. Довольно неудобно периодически выходить из комнаты, чтобы взглянуть на его шкалу. Более пригоден в подобных, случаях электронный термометр, позволяющий измерять температуру дистанционно — на расстояниях в сотни метров. Причем в контролируемом помещении будет располагаться лишь миниатюрный термочувствительный датчик, а в комнате на видном месте — стрелочный индикатор, по шкале которого и отсчитывают температуру. Соединительная линия между датчиком и устройством индикации может быть выполнена либо экранированным проводом, либо двухпроводным электрическим шнуром. Конечно, электронный термометр — не новинка современной электроники. Но в большинстве случаев термочувствительным элементом в ранних версиях таких термометров был терморезистор, обладающий нелинейной зависимостью сопротивления от температуры окружающей среды. А это менее удобно, поскольку стрелочный индикатор нужно было снабжать специальной нелинейной шкалой, получаемой во время, градуировки прибора с помощью образцового термометра. Сейчас в электронных термометрах в качестве термочувствительного элемента применяется кремниевый диод, зависимость прямого напряжения (т. е. падения напряжения на диоде при протекании через него прямого тока — от анода к катоду) которого линейна в широком диапазоне изменения температуры окружающей среды. В этом варианте отпадает необходимость в специальной градуировке шкалы стрелочного индикатора. Принцип действия электронного термометра можно понять, вспомнив известную мостовую схему измерения, образованную четырьмя резисторами, с включенным в одну диагональ стрелочным индикатором и поданным на другую диагональ питающим напряжением. При изменении сопротивления одного из резисторов, через стрелочный индикатор начинает протекать ток. Электронные термометры способны измерять температуру в диапазоне от -50 до 100 С Питается электронный термометр стабильным напряжением, которое получается благодаря включению в цепь батареи. Электроконтактные Электроконтактные термометры предназначены для сигнализации о заданной температуре и для включения или выключения соответствующего оборудования при достижении этой температуры. Электроконтактные термометры могут работать в системах для поддержания постоянной (заданной) температуры от -35 до +300°С в различных промышленных, лабораторных, энергетических и других установках. Изготавливаются данные приборы по техническим условиям предприятия. В общем случае электроконтактные термометры конструктивно подразделяются на 2 вида: термометры с переменной (устанавливаемой) температурой контактирования, термометры с постоянной (заданной) температурой контактирования (так называемые термоконтакторы). Электроконтактные термометры типа ТПК с переменным контактом изготавливаются с вложенной шкалой. Шкальная пластина из стекла молочного цвета с нанесенными на нее делениями шкалы и оцифровкой позволяет проводить визуальный контроль температурных режимов в установках. Термоконтакторы изготавливаются из массивной капиллярной трубки, имеют один или два рабочих контакта, т.е. одну или две фиксированные температуры контактирования. Применяются при погружении в измеряемую среду до соединительного (нижнего) контакта. Термометры имеют магнитное устройство, с помощью которого рабочая точка контактирования изменяется в диа¬пазоне всего интервала температур. Электроконтактные термометры и термоконтакторы работают в цепях постоянного и переменного тока в безыскровом режиме. Допускаемая электрическая на¬грузка на контактах этих приборов не более 1 Вт при напряжении до 220 В и силе тока 0,04 А. Для включения в электроцепь термокон¬такторы снабжены припаянными гибкими проводниками. Термометры подключаются к цепи с помощью контактов под съемной крышкой. Цифровые Цифровые, как и любые другие термометры, — это приборы, предназначенные для измерения температуры. Достоинством цифровых термометров является то, что они обладают малыми размерами, широким диапазоном измеряемой температуры в зависимости от используемых внешних датчиков температуры. Внешние датчики температуры могут быть как термопары различных типов, так и термометры сопротивления, иметь различные формы и области применения. Например, имеются внешние датчики температуры для газообразных, жидких и твёрдых тел. Термометры цифровые представляют собой высокоточные, высокоскоростные приборы. В основе цифрового термометра лежит аналого-цифровой преобразователь, работающий по принципу модуляции. Параметры термометра в смысле погрешности измерений всецело определяются датчиками. Цифровые термометры могут применяться в бытовых целях и для контроля технологических процессов в строительстве, в том числе дорожном, а также в строительной индустрии, сельском хозяйстве, деревообрабатывающей, пищевой и других отраслях промышленности. Цифровые термометры обладают памятью измерений и могут обеспечивать несколько режимов наблюдения. Конденсационные Конденсационные термометры реализуют зависимость упругости насыщенных паров низкокипящей жидкости от температуры. Поскольку эти зависимости для используемых жидкостей (хлористый метил, этиловый эфир, хлористый этил, ацетон и др.) нелинейные, следовательно, и шкалы термометров неравномерны. Однако эти приборы обладают более высокой чувствительностью, чем, например, газовые жидкостные. В конденсационных термометрах измеряют давление насыщенного пара над поверхностью жидкости, неполно заполняющей термосистему, т.к. изменение давления происходит непропорционально — приборы имеют неравномерные шкалы. Пределы измерений от -25 до 300 С. Газовые В основу принципа действия газового термометра положена зависимость между температурой и давлением термометрического (рабочего) вещества, лишенного возможности свободно расширяться при нагревании. Газовые манометрические термометры основаны на зависимости температуры и давления газа, заключенного в герметически замкнутой термосистеме. В газовых термометрах (обычно постоянного объема) изменение температуры прямо пропорционально давлению в диапазоне измеряемых температур от — 120 до 600 °С. На измерении температуры газовыми термометрами построены современные температурные шкалы. Процесс измерения заключается в приведении баллона с газом в состояние теплового равновесия с теплом, температуру которого измеряют, и в восстановлении первоначального объема газа. Газовый термометр высокой точности — довольно сложное устройство. Необходимо учитывать не идеальность газа, тепловое расширение баллона и соединительной трубки, изменение состава газа внутри баллона (сорбцию и диффузию газов), изменение температуры вдоль соединительной трубки. Достоинства: шкала прибора практически равномерна. Недостатки: сравнительно большая инерционность и большие размеры термобаллона. Спиртовые Термометр спиртовой относится к термометрам расширения и является подвидом жидкостного термометра. Принцип действия термометра спиртового основан на изменении объема жидкостей и твердых тел при измерении температуры. Таким образом, в данном термометре используется способность жидкости, заключенной в стеклянную колбочку, к расширению и сжатию. Обычно стеклянная капиллярная трубочка заканчивается шаровидным расширением, которое служит резервуаром для жидкости. Чувствительность такого термометра находится в обратной зависимости от площади поперечного сечения капилляра и в прямой — от объема резервуара и от разности коэффициентов расширения данной жидкости и стекла. Поэтому чувствительные термометры имеют большие резервуары и тонкие трубки, а используемые в них жидкости с увеличением температуры расширяются значительно быстрее, чем стекло. Этиловый спирт применяют в термометрах, предназначенных для измерения низких температур. Точность проверенного стандартного стеклянного спиртового термометра ± 0,05° С. Главная причина погрешности связана с постепенными необратимыми изменениями упругих свойств стекла. Они приводят к уменьшению объема стекла и повышению точки отсчета. Кроме того, ошибки могут возникать в результате неправильного считывания показаний или из-за размещения термометра в месте, где температура не соответствует истинной температуре воздуха. Дополнительные ошибки могут возникать из-за сил сцепления между спиртом и стеклянными стенками трубки, поэтому при быстром понижении температуры часть жидкости удерживается на стенках. Кроме того, спирт на свету уменьшает свой объем. Биметаллические Их строение основано на различии теплового расширения веществ, из которых изготовлены пластины применяемых чувствительных элементов. Биметаллические термометры используются для измерения температуры в жидких и газообразных средах, в том числе на морских и речных судах, атомных электростанциях. В общем случае, биметаллический термометр состоит из двух тонких лент металла, например медной и железной, которые при нагревании расширяются неодинаково. Плоские поверхности лент плотно прилегают одна к другой. Такая биметаллическая система скручена в спираль, один из концов этой спирали жестко закрепляется. При нагревании или охлаждении спирали ленты, изготовленные из разных металлов, расширяются или сжимаются по-разному. Следовательно, спираль или раскручивается, или туже скручивается. По указателю, который прикреплен к свободному концу спирали, можно судить о величине изменений. Примером биметаллического термометра может служить комнатный термометр с круглым циферблатом. Кварцевые Кварцевые термометры основаны на температурной зависимости резонансной частоты пьезокварца. Датчик кварцевого термометра представляет собой кристаллический резонатор, выполненный в виде тонкого диска или линзы, помещенный в герметизирующий кожух, заполненный для лучшей теплопроводности гелием при давлении около 0,1 мм РТ. Ст. (диаметр кожуха составляет 7-10 мм). В центральной части линзы или диска нанесены золотые электроды возбуждения, а держатели (выводы)располагаются на периферии. Точность и воспроизводимость показаний определяются главным образом изменением частоты и добротностью резонатора, понижающейся при эксплуатации вследствие развития микротрещин от периодического нагрева и охлаждения. Измеряемая схема кварцевого термометра состоит из датчика, включенного в цепь положительной обратной связи усилителя, и частотомера. Существенным недостатком кварцевых термометров является их инерционность, составляющая несколько секунд, и нестабильность работы при температурах выше 100 С из-за возрастающей невоспроизводимости. Возврат к списку

afriso.ru

принцип работы, особенности измерения температуры и пошаговая инструкция

В статье рассмотрим, как пользоваться электронным термометром.

Любой человек знаком и имеет опыт использования такого измерительного прибора, как термометр. Используется он с целью контроля уровня температуры. К примеру, при заболевании, а также при отслеживании дня овуляции у женщин. В связи с этим термометр есть практически в каждом доме. В последнее время ртутные термометры заменяются электронными. Однако перед приобретением данного оборудования рекомендовано изучить все его негативные и положительные характеристики, особенности процесса измерения температуры орально, ректально и аксилярно.

Как пользоваться электронным термометром, будет рассказано ниже.

Особенности прибора

Отличительная особенность современных электронных градусников – наличие специального датчика, расположенного на его узкой части. После измерения температуры результат отображается цифрами на дисплее. Именно поэтому такой градусник нередко называют цифровым.

Как правильно пользоваться электронным термометром, должно быть подробно описано в аннотации.

Выбирая измерительный прибор, стоит обращать свое внимание на его слабые и сильные стороны.

Положительные характеристики

Среди положительных характеристик таких термометров:

1. Безопасность. В электронном градуснике нет ртути, поэтому от него не может быть вреда здоровью. Прибор отлично подходит для применения взрослым и детям.
2. Универсальность. Электронный термометр можно использовать для измерения температуры разными способами. К примеру, в паху, ректально, в локтевом сгибе, в подмышечной впадине, орально.
3. Скорость. Прибор измеряет температуру достаточно быстро. Как правило, на получение достоверного результата требуется не более минуты.
4. Комфорт. Окончание процесса измерения сопровождается звуковым сигналом, издаваемым прибором.
5. Простота. Результаты измерения отображаются на специальном дисплее. Человеку требуется просто взглянуть на показания.
6. Экономичность. Спустя несколько минут после использования прибор самостоятельно отключается. Это позволяет экономить заряд батареи.

Дополнительные функции

В настоящее время рынок предлагает пациентам разнообразные медицинские термометры, некоторые из них оснащены дополнительными функциями. Самыми востребованными из них являются:

1. Смена наконечника.
2. Подсветка дисплея. Позволяет измерять температуру в ночное время, не вставая с постели, чтобы включить свет.
3. Переключение измерительной шкалы с системы Фаренгейта и Цельсия.
4. Водонепроницаемый корпус. Подобная функция позволяет молодым родителям использовать градусник для измерения не только температуры тела, но и воды, используемой для купания ребенка.
5. Встроенная память. Такой прибор способен автоматически сохранять последние показания измерения. Это позволяет человеку анализировать изменения своего состояния. В некоторых моделях емкость памяти позволяет сохранять до 30 результатов.

Чтобы облегчить измерение температуры у малышей, производители предлагают специальные детские градусники. По своей форме они напоминают игрушки, имеют яркую окраску. Для новорожденных существуют градусники, имеющие форму соски. Такие устройства значительно облегчают измерение температуры.

Негативные стороны

Кроме положительных характеристик, электронные градусники имеют и негативные стороны:

1. Многие модели нельзя мочить – они боятся влаги.
2. Как правило, электронный градусник приходится держать еще несколько минут после того, как он издал звуковой сигнал. Это вынуждает человека дополнительно засекать время и приносит неудобства.
3. Стоит электронный прибор значительно дороже, нежели ртутный.

Также стоит отметить, что детские градусники для новорожденных можно использовать лишь до того времени, пока у младенца не прорежутся зубы.

Для получения максимально правильных и точных данных важно обязательно соблюдать все рекомендации, отраженные в инструкции к прибору, где и описано, как пользоваться электронным термометром правильно.

Использование прибора

Получить корректные измерения можно только при правильном использовании электронного прибора. Поэтому важно соблюдать основные правила:

1. Датчик, расположенный на термометре, должен плотно соприкасаться с телом.
2. Наиболее точные результаты измерительный прибор дает при измерении оральным и ректальным способом.
3. Оценить полученные измерения можно только после звукового сигнала. При аксилярном измерении температуры рекомендовано держать прибор дополнительно несколько минут после сигнала.
4. Перед оральным измерением температуры нельзя есть и пить.
5. Не рекомендовано измерять температуру аксилярно после принятия душа, ванны, других водных процедур.

Как пользоваться электронным термометром для тела, важно выяснить заранее.

Кроме того, правильность измерений зависит от батареек. Как правило, одного комплекта хватает на 2-5 лет использования. Когда батарейки начинают садиться, термометр начинает искажать данные. В связи с этим рекомендуется регулярно осуществлять замену элементов питания.

Методики измерения температуры при помощи электронного градусника

Известно несколько способов, позволяющих измерить температуры электронным прибором:

1. В подмышечной впадине.
2. Ректально.
3. Орально.

Использование электронного прибора не только более удобно, но и значительно безопаснее. При измерении температуры в подмышечной впадине или орально алгоритм использования практически идентичен применению ртутного градусника. Однако имеются специфические особенности. Среди них, в первую очередь – время, спустя которое можно получить точные данные. Зависит оно от вида термометра, его производителя. Как правило, в инструкции к каждому прибору указывается это время. У многих моделей данный промежуток составляет 0,2-1 минуту. Но практика показывает, что дело обстоит иначе. При измерении температуры в подмышечной впадине требуется держать термометр еще несколько минут после звукового сигнала. Оценить результат можно только по истечении этого времени.

Если измерение осуществляется орально, то измерения отразятся на табло сразу после возникновения звукового сигнала.

Итак, выясним, как пользоваться электронным термометром, детским и взрослым.

Получение объективных результатов

Наиболее объективные и правильные результаты можно получить, замеряя температуру в прямой кишке. Именно там температура максимально близка к температуре внутренних органов. Данный способ измерения рекомендовано использовать при патологиях прямой кишки, нарушениях системы пищеварения. Кроме того, такая методика измерения используется женщинами при планировании беременности с целью определения дня овуляции. Наиболее точные показания можно получить, соблюдая некоторые простые правила:

1. Перед введением кончика термометра в прямую кишку его следует смазать маслом или вазелином.
2. Взрослому человеку следует принять положение лежа на боку, маленькому ребенку – лежа на животе.
3. Включить градусник, дождаться старта измерения.
4. Ввести термометр ректально, не более чем на 3 см, удерживая его в таком положении пальцами.
5. Плотно сжать ягодичные мышцы до момента получения результата. Это позволит предотвратить проникновение холодного воздуха.
6. Как правило, процедура измерения занимает 1-2 минуты.

При ректальном измерении температуры человеку следует сохранять принятое положение, избегая движений. Кроме того, запрещено резкое введение прибора в прямую кишку.

После окончания измерения термометр извлекают, оценивают результат, обрабатывают дезинфицирующим раствором.

Как пользоваться термометром электронным инфракрасным?

Использование инфракрасного прибора

Одной из разновидностей электронных термометров является инфракрасный градусник. Для получения правильного результата при использовании подобного прибора важно придерживаться нескольких правил:

1. Важно устранить посторонние воздушные потоки – обогреватель, вентилятор, кондиционер.
2. Лоб пациента должен быть чистым – без кремов, косметики.
3. При наличии пота на лбу, его следует протереть салфеткой.
4. Перед использованием требуется протереть инфракрасный датчик на приборе.
5. Больной должен во время измерения сидеть ровно, не допуская разговоров и движений.

Чтобы измерит температуру таким прибором, его необходимо включить, нажать кнопку измерения, поднести ко лбу пациента на расстояние до 6 см, дождаться звукового сигнала.

Как пользоваться электронным медицинским термометром, интересно многим.

Наиболее популярные электронные термометры

Среди наиболее популярных моделей термометров следующие:

1. B-Well. Основными достоинствами данного термометра является скорость измерения (до 3 минут), наличие защитного футляра, увеличенного дисплея.
2. MicrolifeMT 1931. Среди достоинств – наличие гибкого наконечника, водонепроницаемого корпуса, памяти, хранящей последний результат измерения. Кроме того, корпус термометра изготовлен из гипоаллергенного материала.
3. Omron Eco. В качестве достоинств прибора можно отметить наличие звукового сигнала, водонепроницаемого корпуса. Погрешность измерений данным прибором составляет не более 0,1 градуса.
4. OmronGentle. Быстро измеряет температуру, точен, удобен в использовании. Может измерять температуру в нескольких режимах, имеет возможность смены шкалы измерений. В комплекте с термометром поставляются элементы питания и защитные колпачки.

Как пользоваться электронным термометром B-Well? Нажмите кнопку ВКЛ/ВЫКЛ для включения. Раздастся звуковой сигнал, и на дисплее в течение двух секунд будут отображаться все сегменты. Потом термометр покажет тестовую температуру 36,5˚C. Когда на дисплее появится знак ˚C, термометр готов к использованию. Затем нужно установить градусник подмышкой, во рту или в анальном отверстии и ожидать звукового сигнала. Измерение обычно занимает 1-3 минуты, но может занять и больше времени в зависимости от используемого метода.

Как пользоваться электронным термометром Omron, пациенты также часто спрашивают. Его эксплуатируют тем же способом, что и предыдущий прибор.

Мы рассмотрели, как пользоваться электронным термометром.

autogear.ru

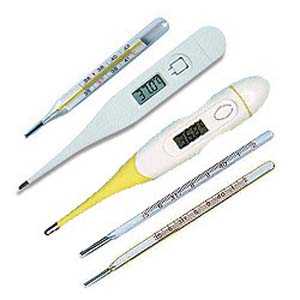

Как выбрать термометр? Электронный, ртутный или инфракрасный

Температура тела человека – важный показатель здоровья. Даже незначительное ее повышение свидетельствует о начавшемся серьезном заболевании в организме, поэтому термометр просто необходим в каждом доме. При покупке первого помощника для контроля над своим здоровьем, сразу же становится вопрос, а как выбрать термометр? На сегодняшний день на рынке представлены различные модели термометров: ртутные, электронные, инфракрасные, контактные и бесконтактные, одноразовые и со сменными насадками и даже термополоски. У каждого из них свои достоинства и недостатки.

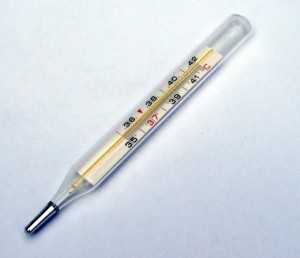

Ртутные термометры

С таким видом термометров знаком каждый. Максимальный ртутный термометр представляет из себя стеклянную колбу с капилляром, внутри которой содержится ртуть. При тесном контакте с телом человека в течение нескольких минут (7-10) и «набегает» температура. А максимальным этот термометр называется потому, что ртутный столбик остается в последней точке нагрева и не опускается вниз без встряхивания.

Плюсы:

1. Точность измерений (допустимая погрешность всего 0,1 градуса).
2. Низкая стоимость.
3. Долговечность (ломаться здесь просто нечему).
4. Разнообразие способов измерения (подмышкой, орально, ректально).
5. Простота в дезинфекции.

Минусы:

1. Значительное время измерения (10 минут).
2. Легко разбить (а ведь он содержит опасную ртуть!)
3. Из-за обтекаемой формы нежелательно использовать при ректальном измерении.
4. Маленьким детям нежелателен для орального измерения.

Читайте также нашу статью ТОП 8: лучшие термометры (инфракрасные и электронные) 2018/2019

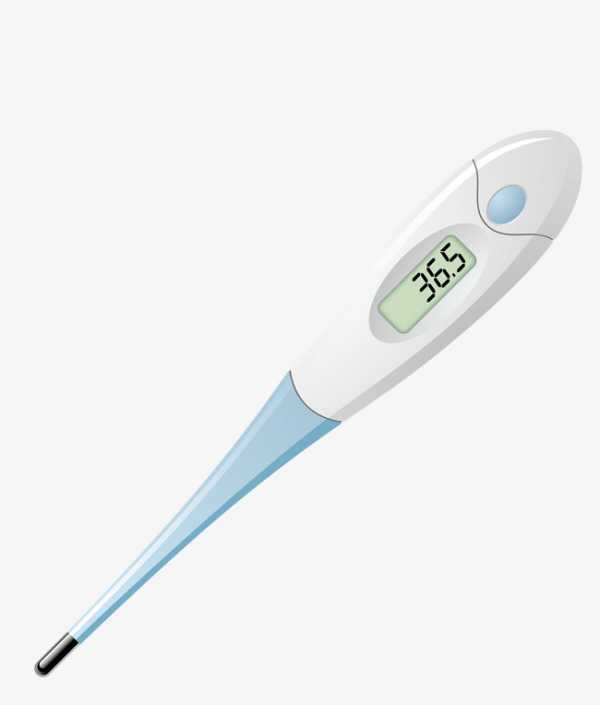

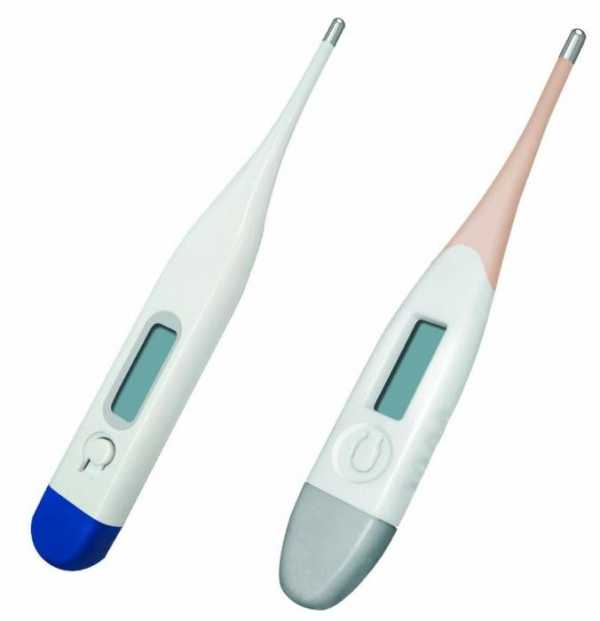

Электронные (цифровые) термометры

Электронные, или цифровые термометры по форме очень похожи на ртутные, только корпус выполнен не из стекла, а из высококачественного пластика или резины с наконечником и дисплеем. Принцип работы таких термометров заключается в том, что встроенные в него металлические датчики измеряют температуру, а результат выводится на дисплей в виде цифр. Причем такой термометр сообщит вам температуру не более чем за одну минуту, подав при этом звуковой сигнал.  Для точного измерения таким термометром необходим очень плотный контакт с поверхностью тела. Так что если вы являетесь приверженцем подмышечного измерения, придется увеличить время до 3 минут, но все равно это намного меньше, чем у ртутного. Тем более, сейчас выпускают модели с плоским наконечником, которые идеальны для подмышечного измерения.

Большинство моделей цифровых термометров весьма прочные и рассчитаны на случайные удары и падения, кроме того есть даже водонепроницаемые модели. Так что с таким термометром ничего не случится, если его уронить даже в воду.

Работают такие термометры от батареек, поэтому не стоит забывать вовремя их менять, чтобы в самый нужный момент он вас не подвел. Многие модели таких термометров оснащены дополнительными функциями (запоминание измерений, подсветка дисплея, выбор температурной шкалы, сменные колпачки и т.д.).

Для оральных измерений рот должен быть закрыт, поэтому выпускаются термометры для самых маленьких в виде соски-пустышки, что идеально решает проблему закрытого рта. Бытует мнение, что электронные термометры не точные и допускают большую погрешность в измерениях. Все это слухи из-за неправильного использования и покупки дешевых некачественных устройств. Внимательно изучайте инструкцию перед началом эксплуатации!

Плюсы:

1. Безопасность (в нем нет ртути, разбить невозможно).
2. Быстрое измерение температуры.
3. Легкость в чтении результатов.
4. Автоматическое отключение.
5. Память измерений.
6. Подсветка (можно использовать в темноте).
7. Гибкие малотравматические наконечники.
8. Разнообразие моделей, в том числе и детских.
9. Сменная градусная шкала.

Минусы:

1. Цена (значительно дороже ртутных).
2. Необходимо точно следовать инструкции.
3. Для измерения подмышкой, после звукового сигнала нужно еще несколько минут «додержать», а это не совсем удобно.
4. Не все модели возможно мыть и дезинфицировать.
5. Необходимость замены батареек.

Читайте также нашу статью Как выбрать тонометр: тип, функции, производитель

Инфракрасные термометры

Это термометры нового поколения и позволяют в несколько секунд определять температуру тела как контактным, так и бесконтактным способом. Механизм действия таких термометров основан на том, что чувствительный элемент, встроенный в термометр, измеряет инфракрасное излучение, которое исходит от поверхности тела человека, преобразуя эти данные в привычные для нас температурные показатели (градусы). Измерения такими термометрами требуется производить только в определенных местах: лоб, виски, ушные раковины. Вероятность погрешности, в зависимости от условий измерения, довольна высокая, до 0,5 градуса. Еще такие градусники необходимо часто проверять и калибровать. Также измерения могут быть неточными при воспалении среднего уха (для «ушных» моделей), у плачущего малыша.

Существуют также и бесконтактные термометры, которые на расстоянии нескольких сантиметров от тела человека «считывают» температуру. Такие термометры являются самыми дорогостоящими из всех имеющихся в продаже. Преимуществом таких градусников является возможность измерения температуры тела у спящего, человека без сознания, а также у маленьких детей, тем более что на измерения уходит несколько секунд.

Плюсы:

1. Быстрота измерений (5-30 секунд).
2. Возможность измерить температуру на расстоянии капризным детям, спящим больным, а так же температуру воды или другой жидкости.
3. Сменные наконечники (обеспечивают гигиену).
4. Дополнительные функции (память, автоотключение, звуковые сигналы и т.д.).

Минусы:

1. Высокая стоимость.
2. Большие погрешности в измерениях (от 0,3 до 0,5).
3. Использования строго в определенных точках тела.
4. Возможность травмирования барабанной перепонки при неосторожном обращении.
5. Необходимость периодической проверки и калибровки.
6. Недостоверные показания при воспалении среднего уха.
7. Недостоверные показания у плачущего ребенка.
8. Необходимость замены батареи.

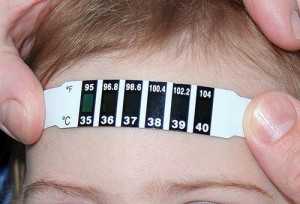

Термополоски

Термополоски представляют собой термочувствительную пленку, которая изменяет внешний вид в зависимости от температуры тела, к которому прикладывается. Такие полоски имеют большую погрешность и, по сути, показывают лишь то, повышена температура тела или не повышена, чтобы в дальнейшем произвести более точные измерения при необходимости. При такой низкой точности они все же востребованы в походных условиях и просто для того, чтобы выяснить необходимо ли доставать термометр и измерять температуру.

Врет ли термометр?

Очень часто приходится слышать негативные отзывы о том, что электронные термометры врут, термометр-соска завышает температуру и только ртутный показывает точно. Но, если разобраться, то ошибки в измерениях делают сами люди, а не приборы, так как новинку купили, а инструкцию не изучили как следует. Поэтому, прежде чем обвинять приборы не в точности внимательно изучите, как им пользоваться и действуйте строго по инструкции. Ведь многие приборы рассчитаны на оральное или ректальное измерение, а мы традиционно ставим термометр подмышку, забывая при этом, что тогда время измерения следует увеличить еще минуты на три.

Бывают, конечно, и проблемы с точностью термометров вполне объективными. В какой-то партии могут оказаться неправильно настроенные датчики или попросту приборы могут оказаться некачественными. Для этого перед покупкой следует внимательно изучить все о производителе, посмотреть отзывы о данной компании.

Где покупать термометр?

Лучше всего сложные электронные приборы приобретать в специализированных магазинах, хотя можно довериться и аптекам. Но в спецмагазинах продавцы хорошо знают ассортимент и дадут вам нужную консультацию, подробно расскажут о той или иной модели, ее плюсах и минусах, дадут нужный совет. Можно и в аптеке приобрести сложную электронику, но на качественную консультацию там рассчитывать не стоит. Внимательно изучайте всю информацию перед покупкой, чтобы убедиться, подходит вам данный товар или нет, так как термометры относятся к товарам, возврат которых запрещен.

www.tehnoprosto.ru

Термометр электронный — плюсы и минусы применения.

Рынок медицинских приборов уже давно заполнен термометрами электронными, которые пришли на смену ртутным. Но всем ли известен принцип действия этих приборов? И можно ли им доверять?

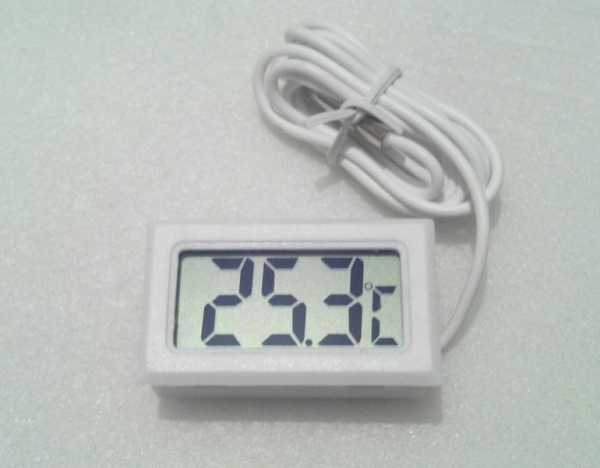

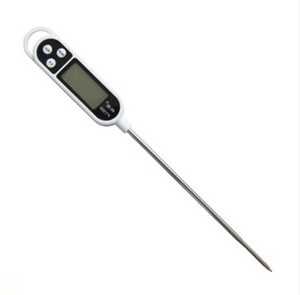

Принцип действия, отличающий термометр электронный от ртутного, основывается на показаниях миниатюрного датчика, который реагирует на малейшие изменения температуры тела. Для наиболее точного результата прибор должен прилегать к телу максимально тесно. Любое воздействие окружающего пространства может исказить его показания.
Термометр электронный оснащен корпусом из пластика, но это не означает, что он обладает противоударными или водонепроницаемыми свойствами, ведь от таких воздействий может пострадать микросхема прибора. Также необходимо беречь прибор от попадания прямых солнечных лучей и от вибрации, так как это может стать причиной выхода из строя электронного механизма, что приведет к серьезной поломке аппарата.

Но термометр электронный имеет и свои огромные плюсы:

1. Он оборудован цифровым экраном.

2. Каждый термометр электронный оснащен звуковым сигналом. Прибор издает звук при включении, что подтверждает его работоспособность. По окончании измерения температуры тоже звучит сигнал – это означает, что процедура окончена.

3. В памяти новейшей цифровой техники сохраняются показания нескольких последних осмотров. Это позволяет контролировать малейшие отклонения в результатах.

4. Пластмассовые приборы безопасны для самостоятельного применения их детьми. Можно не бояться, что градусник разобьется.

5. Термометр отключается автоматически, если нет необходимости в его дальнейшем применении.

6. Электронный прибор работает от батареек. Достаточно заменить старое питание новым, после чего можно использовать аппарат еще несколько лет. Даже если прибор одноразовый (в том плане, что производителем не предусмотрена замена элементов питания), то он все равно будет иметь срок эксплуатации до нескольких тысяч часов.

7. Некоторые модели электронных термометров оснащены подсветкой, что позволяет их эксплуатировать в ночное время без включения электричества.

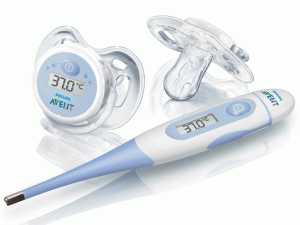

8. Термометр электронный детский оснащен гибким наконечником, что дает возможность измерять температуру ректальным или же оральным способом.

9. Некоторые производители укомплектовали свою продукцию защитными чехлами, что сохраняет корпус от механических повреждений, а потому вопрос хранения отпадает сам по себе.

10. Все термометры электронные имеют специальную кнопку для включения. Благодаря ей не нужно трясти градусник, чтобы скинуть последнее показание температуры.

Электронные собратья ртутных градусников более безопасны для применения в современном мире. Для правильного и точного использования необходимо внимательно изучить инструкцию. И напоследок – информация для размышления. Практически все страны мира на сегодняшний день отказались от применения ртутных термометров по причине наличия в их составе столь ядовитого вещества. Здоровье важнее.

fb.ru

типы термометров, применение термометров. Статья про термометры на ЭкоЮнит

Термометр в переводе с греческого языка означает «измерять тепло». История изобретения термометра берет начало с 1597 года, когда Галилей создал термоскоп – шарик с припаянной трубкой – для определения степени нагретости воды. Этот прибор не имел шкалы, а его показания зависели от атмосферного давления. С развитием науки термометр видоизменялся. Жидкостный термометр впервые был упомянут в 1667 году, а в 1742 году шведский физик Цельсий создал термометр со шкалой, в которой точка 0 соответствовала температуре замерзания воды, а 100 – температуре ее кипения.

Мы часто пользуемся термометром для определения температуры воздуха на улице или температуры тела, однако этим применение термометра вовсе не ограничивается. На сегодняшний день существует множество способов измерить температуру вещества, а современные термометры совершенствуются до сих пор. Опишем наиболее распространенные типы измерителей температуры.

Жидкостный термометр

Принцип действия данного типа термометров основан на эффекте расширения жидкости при нагревании. Термометры, у которых в качестве жидкости используется ртуть, часто применяются в медицине для измерения температуры тела. Несмотря на токсичность ртути, ее использование позволяет определять температуру с большей точностью по сравнению с другими жидкостями, так как расширение ртути происходит по линейному закону. В метеорологии используют термометры на спирту. Это связано в первую очередь с тем, что ртуть загустевает при значении 38 °С и не годится для измерения более низких температур. Диапазон жидкостных термометров в среднем составляет от 30 °С до +600 °С, а точность не превышает одну десятую долю градуса.

Газовый термометр

Газовые термометры работают по тому же принципу, что и жидкостные, только в качестве рабочего вещества в них используется инертный газ. Этот тип термометра является аналогом манометра (прибора для измерения давления), шкала которого градуируется в единицах температуры. Основным преимуществом газового термометра является возможность измерения температур около абсолютного нуля (его диапазон составляет от 271 °С до +1000 °С). Предельно достижимая точность измерения составляет 2*10^-3 °С. Получение высокой точности газового термометра является сложной задачей, поэтому такие термометры не используются в лабораторных измерениях, а применяются для первичного определения температуры вещества.

Механический термометр

Этот вид термометров работает по аналогии с газовыми и жидкостными. Температура вещества определяется в зависимости от расширения металлической спирали или ленты из биметалла. Механический термометр отличается высокой надежностью и простотой в использовании. Как самостоятельные приборы такие термометры широкого распространения не получили и в настоящее время используются в основном в качестве устройств для сигнализации и регулирования температуры в системах автоматизации.

Электрический термометр (термометр сопротивления)

В основу работы электрического термометра заложена зависимость сопротивления проводника от температуры. Сопротивление металлов линейно увеличивается с ростом температуры, поэтому именно металлы и используются для создания этого типа термометров. Полупроводники по сравнению с металлами дают большую точность измерений, однако термометры на их основе практически не выпускаются из-за сложностей, связанных с градуировкой шкалы. Диапазон термометров сопротивления напрямую зависит от рабочего металла: например, для меди он составляет от -50 °С до +180 °С, а для платины – от -200 °С до +750 °С. Электрические термометры устанавливают в качестве датчиков температуры на производстве, в лабораториях, на экспериментальных стендах. Они часто комплектуются совместно с другими измерительными устройствами

Термоэлектрический термометр

Термоэлектрический термометр также называют термопарным. Термопара представляет из себя контакт двух разных проводников, измеряющих температуру на основе эффекта Зеебека, открытого в 1822 году. Этот эффект состоит в появлении разницы потенциалов на контакте между двумя проводниками при наличии между ними градиента температур. Таким образом, через контакт при изменении температуры начинает проходить электрический ток. Преимуществом термопарных термометров является простота исполнения, широкий диапазон измерений, возможность заземления спая. Однако есть и недостатки: термопара подвержена коррозии и другим химическим процессам со временем. Максимальной точностью обладают термопары с электродами из благородных металлов и их сплавов – платиновые, платинородиевые, палладиевые, золотые. Верхняя граница измерения температуры с помощью термопары составляет 2500 °С, нижняя – около -100 °С. Точность измерения термопарного датчика может достигать 0,01 °С. Термометр на основе термопар незаменим в системах управления и контроля на производстве, а также при измерении температуры жидких, твердых, сыпучих и пористых веществ.

Волоконно-оптический термометр

С развитием технологий изготовления оптоволокна, возникли новые возможности его использования. Датчики на основе оптоволокна проявляют высокую чувствительность к различным изменениям во внешней среде. Малейшее колебание температуры, давления или натяжения волокна приводят к изменениям распространения в нем света. Оптоволоконные датчики температуры часто применяются для обеспечения безопасности на производстве, для пожарного оповещения, контроля герметичности емкостей с огнеопасными и токсичными веществами, обнаружения утечек и т. п. Диапазон таких датчиков не превышает +400 °С, а максимальная точность составляет 0,1 °С.

Инфракрасный термометр (пирометр)

В отличие от всех предыдущих типов термометров, пирометр является бесконтактным прибором. Более подробно прочитать про пирометры и его характеристики можно в отдельной статье на нашем сайте. Технический пирометр способен измерять температуру в диапазоне от 100 °С до 3000 °С, с точностью до нескольких градусов. Инфракрасные термометры удобны не только в условиях производства. Все чаще они применяются для измерения температуры тела. Это связано со многими преимуществами пирометров по сравнению с ртутными аналогами: безопасность использования, высокая точность, минимальное время на измерение температуры.

В завершение отметим, что сейчас сложно представить себе жизнь без этого универсального и незаменимого прибора. Простые термометры можно встретить в быту: они используются для поддержания температуры в утюге, стиральной машине, холодильнике, измерения температуры окружающего воздуха. Более сложные датчики устанавливают в инкубаторах, теплицах, сушильных камерах, на производстве.

Выбор термометра или датчика температуры зависит от сферы его использования, диапазона измерения, точности показаний, габаритных размеров. А в остальном – все зависит от вашей фантазии.



ecounit.com.ua
