Установка электросчетчика своими руками: правила, требования, схемы

Различное электрическое оборудование прочно вошло в нашу жизнь. Инструменты и бытовые приборы потребляют электрическую энергию, которую мы покупаем у элетроснабжающих компаний. Наши взаимоотношения с ними регулируются договором, для заключения которого необходима установка электросчетчика. Поскольку взаиморасчёты с поставщиками базируются на основании показаний средств по учету электроэнергии, поэтому их установка строго регламентируется соответствующими нормативами и является одним из главных условий для заключения соглашения. Лишь только после подписания договора производится подключение к электросети к соответствующим зданиям.

Ниже представлены практические советы для подключения электросчетчика, рассмотрены вопросы, связанные с его выбором и выполнением монтажа.

Организационные мероприятия, предшествующие работам по монтажу электросчетчика

Потребность в электрическом токе возникает ещё на этапе строительства различных объектов. Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Как правило, это временные подключения, которые демонтируются после завершения строительства. Поэтому вопрос электроснабжения и связанных с ним мероприятий по монтажу электросчетчика приходится решать владельцам нововозведённых зданий.

Потребность в установке новых средств учёта потребляемой электроэнергии может возникнуть и у собственников обжитых домов или квартир. Например, в случаях замены электросчетчиков в связи с выходом их из строя либо по другой необходимости.

Независимо от причины, по которой вы собираетесь поменять старый электросчетчик, либо впервые устанавливаете новый прибор, вам необходимо выполнить организационные мероприятия:

  1. Письменно обратиться в электроснабжающую организацию для получения разрешения на установку счетчика электроэнергии. В случае наличия проблем со старым счетчиком, для его замены провайдер выдаст разрешение без особой волокиты. Правда, от вас могут потребовать поменять место размещения счетчика (установить прибор вне помещения). Такие требования не подкреплены законодательно. Поэтому вы имеете право выбирать те варианты установки, которые удобнее для вас. Об этом речь пойдёт ниже.
  2. Согласовать тип прибора для учёта электроэнергии, согласно требованиям, предъявляемым к электрическому счетчику.
  3. Если вы осуществляете первое подключение дома к электросети – потребуется разработка технической документации, что займёт некоторое время. На этом этапе рекомендуем вам предварительно согласовать такие вопросы как предполагаемые объёмы потребления электроэнергии, место установки, тип прибора и др.
  4. После утверждения технической документации можно приступать к покупке электросчётчика и всех сопутствующих материалов, исходя из требований проекта.

Обычно поставщики электричества и их дочерние предприятия предлагают свои услуги по продаже оборудования и его монтажу. Ваше право принять предложения либо отказаться от услуг, которые значительно дороже рыночных. Вы не обязаны переплачивать, если есть альтернативные варианты, вплоть до самостоятельного монтажа оборудования. Единственное условие – не отступать от чертежей проекта и строго выполнять требования ПУЭ 7.

Какой счетчик выбрать для установки?

Существуют два типа приборов для учёта потребления электричества:

  • семейство моделей однофазных счетчиков;
  • модели трехфазных счетчиков;

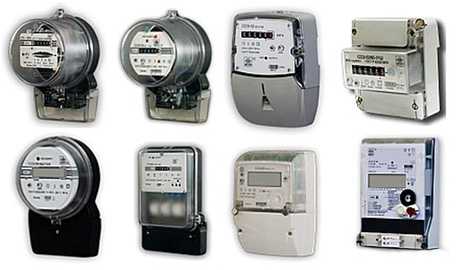

Конструктивно приборы подразделяются на индукционные (устаревшие) и электронные. Последние могут быть оборудованы механическим приводом для отображения результатов учёта или жидкокристаллическим дисплеем. Показатели электронных счетчиков более точные, они лучше защищены от стороннего влияния на их работу. Поэтому энергосбыт всячески старается перейти на приборы нового поколения с высокой точностью показаний.

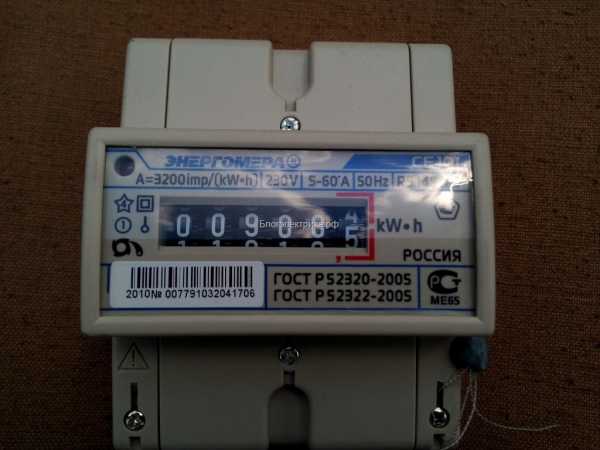

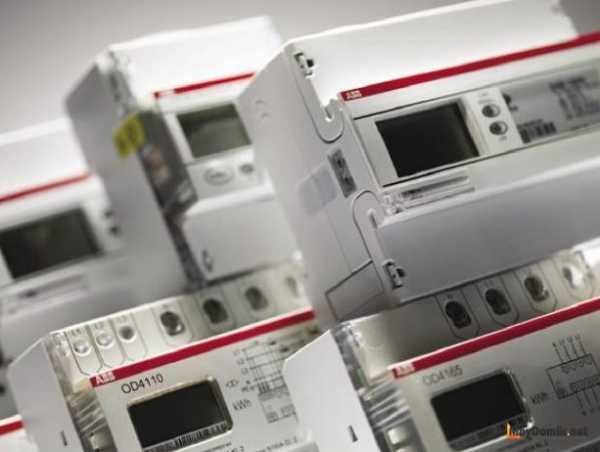

Внешний вид электронного счётчика

Применение двухтарифных счетчиков позволяет экономить на разнице в цене электроэнергии, подаваемой в дневные часы и ночью. Существуют электронные модели трехфазных и однофазных приборов, которые можно перепрограммировать с однотарифного учёта на двухтарифный. Такую прошивку легко выполняют специалисты электроснабжающих компаний с помощью специального оборудования.

Выбор типа счётчика зависит от того, как вы собираетесь использовать электричество. Например, если у вас есть мастерская, где установлено оборудование, работающее в трехфазных сетях, то, естественно, необходим соответствующий тип электросчетчика. Для запитки бытовых приборов, которыми мы ежедневно пользуемся, выбирают однофазную схему подачи эелектроэнергии.

При выборе конкретной модели нужно ориентироваться на величину допустимых нагрузок. Суммарная мощность всех бытовых потребителей для частного дома не должна превышать 30 кВт. Поэтому в однофазных сетях будут исправно работать счетчики с рабочим предельным током до 25 А, а в трёхфазных – до 32 А.

При покупке обращайте внимание на сертификацию оборудования. Проверяйте целостность пломбы, дату пломбирования. Срок действия сертификата для индукционных однофазников составляет 2 года. Трёхфазные приборы сертифицируются сроком на 1 год.

Обратите внимание на то, что для современных электронных устройств межпроверочный интервал увеличен до 16 лет.

Выбирая электронные электросчетчики – отдавайте предпочтения моделям с механической системой индикации. Она более надёжная. Однако, если вы планируете устанавливать устройство в отапливаемом помещении, то жидкокристаллический дисплей тоже не подведёт.

Требования к установке электросчетчика, согласно ПУЭ 7

В главе 7.1 Правил ПУЭ 7 содержатся требования к учёту электроэнергии применительно к жилым и общественным зданиям. Эти предписания необходимо соблюдать при подключении индукционных и электронных моделей электросчетчиков. Основное требование – размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой. Обратите на это внимание!

Правилами допускается установка электросчётчиков в неотапливаемых помещениях или снаружи здания. Но в таком случае они должны размещаться в утеплённых специальных шкафах, дополнительно укрыться колпаками с подогревом (правда, не указано, кто должен нести расходы на подогрев). С целью обеспечения безопасности при эксплуатации электроприборов, токопроводящие корпуса шкафов оборудуются защитным заземлением.

Средства для учёта электроэнергии обязательно должны быть сертифицированы. О прохождении соответствующей проверки свидетельствует наличие пломбы.

Что выбрать: помещение или улицу?

При обращении за разрешением клиентам настойчиво предлагают варианты наружной установки счётчиков. Стоит ли соглашаться?

Пожалуй, можно пойти на уступки, но только в том случае, если компания согласится взять на себя расходы по обеспечению подогрева колпака. В противном случае у вас будет дополнительный расход электроэнергии, используемой для обогрева электросчётчика в зимнее время года.

Вы можете настаивать на внутреннем варианте подключения, потому что без вашего согласия никто не вправе установить прибор на улице. Но есть и обратная сторона медали: устанавливая электросчетчик внутри дома – вы взваливаете на себя всю ответственность за состояние прибора. Выбор за вами.

Места установки

В требованиях ПУЭ предусмотрена установка средств учёта в различных местах с использованием следующих приспособлений:

  • панелей;
  • специальных щитов;
  • камер КРУ, КРУП;

деревянных, пластмассовых электрических щитков, включая приспособления из листового металла.
Допускается монтаж счётчиков на стенах домов и в подходящих нишах. В наружных вариантах используются фасады, электрические опоры.

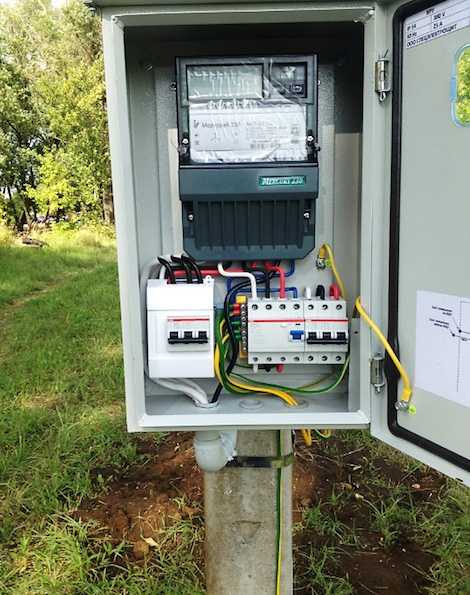

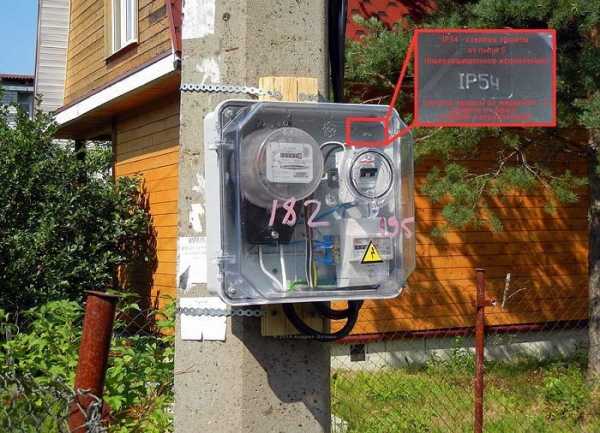

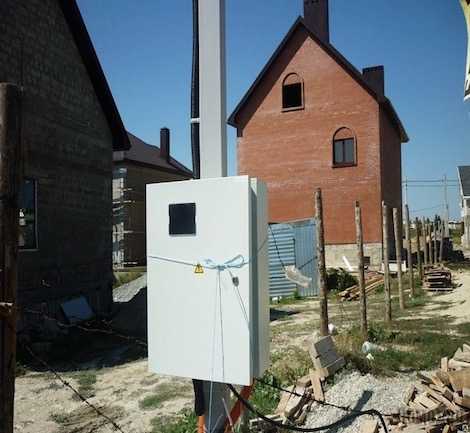

Пример размещения счётчика на столбе

Крепление и угол наклона

Согласно ПУЭ 7 конструкция крепежа должна быть такой, чтобы установку и съём электросчётчика можно было выполнять с лицевой стороны. Используя набор крепёжных элементов, поставляемых в комплекте с изделием для учёта электроэнергии, крепить счетчики довольно просто. При этом необходимо обеспечить жёсткую фиксацию счётчика на месте его установки. Допускается крепление с углом наклона не более 1º.

Высота установки

Для удобства обслуживания и снятия показателей подбирается оптимальный уровень высоты монтажа. Расстояние от пола до зажимов может составлять от 0,8 до 1,7 м. Если габариты помещения не позволяют расположить клеммы электросчетчика в обозначенных пределах высоты, то допускается монтаж на высоте менее 80 см, но больше 40 см от пола.

Габаритные размеры шкафов, ниш, щитков

В правилах эксплуатации нет строгих требований к габаритам шкафов, щитков и ниш не существует, за исключением того, что они должны обеспечивать свободный монтаж электросчетчика и защитных автоматов. Конкретные размеры определяются проектировщиками исходя из количества требуемых коммутационных устройств. Монтаж электрической проводки должен выполняться таким образом, чтобы исключалась вероятность коротких замыканий в случаях непредвиденных перегрузок в сети.

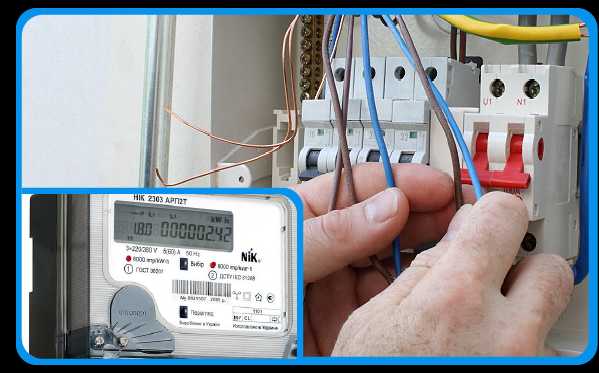

Подключение проводов к электрическому счетчику

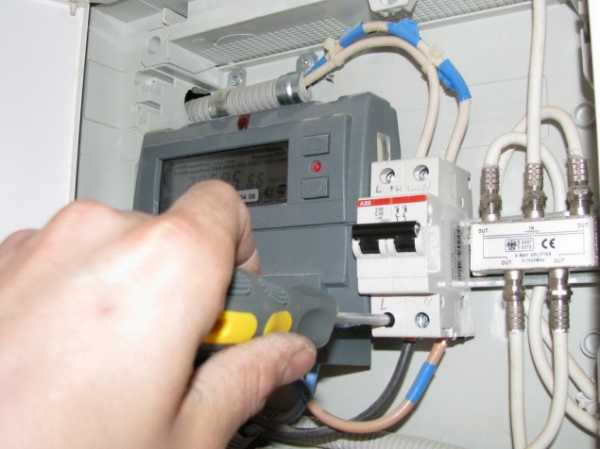

Для доступа к клеммам необходимо снять крышку.

Сечение подводящих проводов и кабелей подбирается в соответствии с требованиями ПУЭ 7. Расчёты проводятся на этапе составления проектной документации, а при монтаже следует лишь строго выдерживать эти параметры.

В процессе монтажа необходимо оставлять концы проводов для непосредственного присоединения их к электрическому счётчику. Длина свободных концов – минимум 120 мм. При этом изоляция нулевых проводов на расстоянии 100 мм от края должна быть помечена отличительной краской.

Коммутационные аппараты

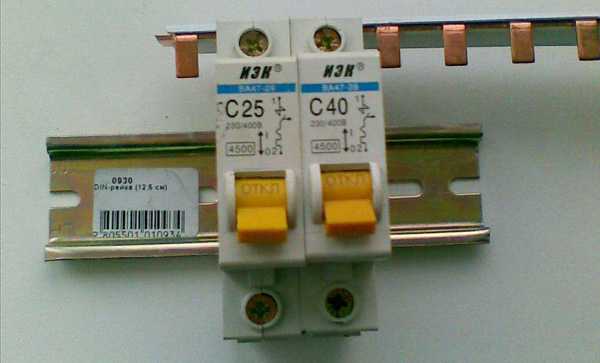

В целях безопасности применяют различные коммутационные аппараты. В частности, такие приборы устанавливаются для снятия напряжения со всех фаз перед установкой или заменой электросчётчиков в трёхфазных сетях. Максимальное расстояние, на котором они могут быть установлены, не превышает 10 м. Трансформаторы тока, при их использовании, устанавливаются после коммутационных аппаратов, в сторону направления потока мощности. Необходимость в применение таких трансформаторов возникает при условиях, когда сила тока запитки превышает 100 А.

Наличие других коммутационных устройств диктуется особенностями электроснабжения зданий.

Популярные схемы подключения электросчетчиков

Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. В ней не сложно разобраться.

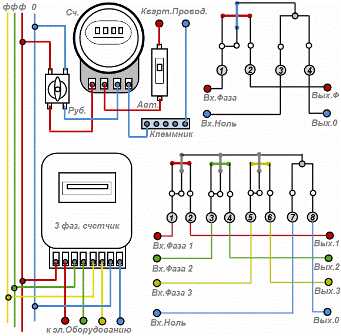

Вот как выглядят популярные схемы для осуществления прямых подключений:

Однофазного электросчетчика

  1. Вход фазового провода.
  2. Выход фазы (нагрузка).
  3. Вход нулевой жилы кабеля.
  4. Выход на нагрузку нулевого провода.

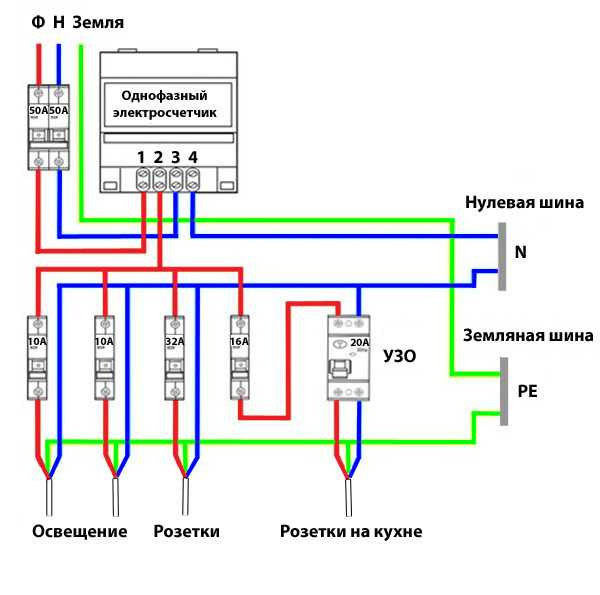

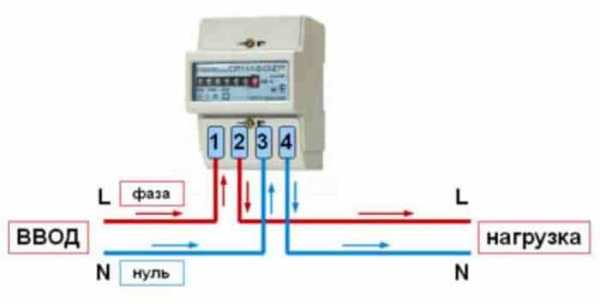

Схема подключения однофазного электросчётчика

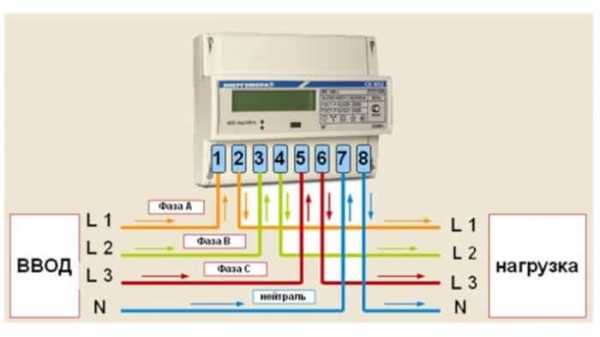

Трехфазного электросчетчика

  • 1, 3, 5 клеммы – входы фазных проводов.
  • 2, 4, 6 – выходы фаз.
  • 7 – точка подсоединения входа рабочего нуля.
  • 8 – выход нулевого провода на нагрузку.
Схема подключения трёхфазного счётчика

Схемы подключения через трансформатор не рассматриваем, так как они используются крайне редко в электрификации жилых домов.

Подключение трёхфазника требует наличия допуска, а вот подключение однофазного электросчётчика можно выполнить самому.

Пошаговая инструкция установки электросчетчика своими руками

Если вы уже прошли первый этап и получили все документы на руки – можете приступать к работам по установке электросчетчика, придерживаясь данной инструкции.

  1. Внимательно изучите проектную документацию.
  2. Купите необходимое оборудование, указанное в проекте.
  3. Смонтируйте электрощит в отведённом месте на высоте 80 – 170 см от земли (пола). Расстояние выберите такое, чтобы вам было удобно выполнять монтаж оборудования, а впоследствии легко снимать показатели электросчетчика на протяжении всего срока эксплуатации.
  4. Распределите место в шкафу для размещения пакетников, таким образом, чтобы был свободный доступ к электросчётчику и до входного автомата.
  5. Начинайте с подключения пакетников. Для этого кусками провода соедините соответствующие верхние зажимы автоматов. От автоматов подведите к шинам электросчетчика провода с небольшим запасом длины. На нулевую шину выбирайте проводку со светлой изоляцией.
  6. Подсоедините выходные и входные жилы кабелей к шинам в соответствии со схемой подключения.
  7. Установите шину заземления и соедините её с корпусом щитка.
  8. Присоедините к автоматическому выключателю соответствующие жилы входного кабеля.
  9. Выведите входной кабель к месту, где предстоит подключить электрическую сеть. Подключение должны выполнять представители компании после проверки правильности монтажа электросчётчика и установки пломб.
  10. Свяжитесь с поставщиком электроэнергии и попросите пусть опломбируют счетчик.
  11. Если вы сделали всё правильно и не отступили от проекта – вам обязаны подключить свет.

Видео по теме


www.asutpp.ru

Установка электросчетчика в частном доме

Все жизненно важные составляющие комфорта в частном доме связаны с наличием нормального обеспечения электроэнергией. Без нее — никуда. Но получить доступ к линии электроснабжения можно после выполнения необходимых бумажных формальностей и требований, хорошо известных Правил устройства электроустановок в 7-й редакции. Для того чтобы разобраться, как правильно подключить электросчетчик в частном доме, нам нужна глава 7.1, в которой сжато конкретизированы общие требования к электроснабжению жилого фонда, в том числе частных домов.

Иногда возникает проблема — как лучше электросчетчик подключить в частном доме. Но в любом случае, при строительстве нового, а также капитальном ремонте и перестройке старого дома придется потратить немало усилий и времени на борьбу с требованиями РЭС.

До начала работ решите для себя следующие вопросы:

  • Какая мощность и, соответственно, напряжение сети предполагается для дома;
  • Выбрать место, где предполагается установка электросчетчика;
  • Выбрать модель электросчетчика, автомата защиты и пакетных выключателей.

Совет! Прежде чем обращаться в РЭС с просьбой подключить частный дом к сети, изучите на форумах в Инете вопросы, возникающие при общении с представителями РЭС. Почитайте нормативные документы, регламентирующие требования к каждой из возможных схем установки электросчетчика в частном доме. Это упростит разговор с бюрократами.

Шаг первый — расчет будущего потребления электроэнергии

В отличие от квартиры, количество электроэнергии, потребляемое в частном доме, может в различные периоды времени вдвое или даже втрое превышать пиковую величину на индивидуальном электросчетчике в многоквартирном доме. Причин может быть масса. Например, для частного дома не редкость — использование целого перечня вспомогательных механизмов и установок, от электрокотла обогрева или системы кондиционирования частного дома до станков, насосов, банных электронагревателей.

Для квартиры в многоэтажке нагрузка на электросчетчик редко превысит 2-2,5кВт. Поэтому используется однофазная сеть и, как следствие, простой в подключении электросчетчик. Пиковые нагрузки в частном доме могут достигать 10кВт, что возможно обеспечить только трехфазным электропитанием. Соответственно, электросчетчик тоже нужен трехфазный.

Разделить нагрузку между несколькими вводами и счетчиками невозможно, пунктом 7.1.22 вышеупомянутых правил определено установку одного электросчетчика для учета потребленной электроэнергии на входе в частный дом или жилье.

Для подвода трехфазной сети и установки соответствующего счетчика вам понадобится выполнить проект электропроводки частного дома с расчетом нагрузки и характеристиками потребителей, проводки, расположением контура заземления. После этого будет согласована максимальная потребляемая мощность и технические условия на электросчетчик, устанавливаемый в частном домовладении. Очень часто представители РЭС пытаются подсунуть клиенту конкретную модель электросчетчика для частного домовладения, но это уже чистой воды самоуправство.

Шаг второй – выбираем место установки электросчетчика

Добиться внятного ответа на свои вопросы об установке электросчетчика, находящегося в частном доме, от представителей РЭС крайне сложно. Чтобы выполнить установку по правилам подключения электросчетчика в частном доме, зачастую люди прибегают к услугам адвокатов или практикующих юристов. Подключение частного дома к электросети можно будет проводить только после заключения письменного договора о поставке электроэнергии.

Совет! Во избежание недоразумений требуйте отражения в договоре всех нюансов, связанных с местом крепления щита, установкой и правильным подключением электросчетчика в частном доме, разделением ответственности за те или иные действия, связанные с эксплуатацией счетчика и его подключением.

Установка электросчетчика в частном доме на улице

Одной из наиболее распространенных проблем является требование РЭС установить электросчетчик на внешней стороне дома. Для трехфазных счетчиков требования еще жестче, их, как правило, требуют выносить от стен частного дома в отдельный бокс или шкаф. Таким образом, у контролеров энергослужбы появляется возможность, независимо от пребывания хозяев в доме, контролировать показания электросчетчика и потребление энергии в частном домовладении.

Зачастую владельцы строящихся или ремонтирующихся частных домов указывают и согласовывают место установки, которое впоследствии будет внутренней стенкой мансарды или теплой веранды частного дома. Такой хитростью обеспечивается защита от погоды и посягательств вандалов, способных вывести электросчетчик из строя. В упомянутых правилах нет требований об установке счетчика снаружи дома, но есть условия защиты от воздействия влаги и мороза.

Правила установки электросчетчика в частном доме

Среди основных требований к установке электросчетчика можно отметить следующие, наиболее важные:

  1. Установка электросчетчика в комплекте с автоматом защиты от сверхтоков, короткого замыкания и пакетными выключателями, позволяющими полностью разорвать физический контакт с входными цепями. Элементы установки собираются в одном корпусе, оснащенном застекленным окошком для считывания показаний электросчетчика. Отделение для счетчика должно быть оснащено «ушками» для наложения пломбы контролера.
  2. Схема подключения электросчетчика в частном доме также должна предусматривать возможность отключить сам счетчик от внешнего напряжения. Как правило, используют внешнюю контактную муфту или дополнительный пакетный выключатель.
  3. Установка электросчетчика в электрическом щите осуществляется на вертикальной поверхности стены частного дома или специальной стойке, на высоте не более 1,7 метра, в положении, позволяющем беспрепятственно считывать показания индикатора.
  4. Счетчик, устанавливаемый в частном домовладении, должен быть удален от линий газопровода и водоснабжения не менее чем на один метр.

После заключения договора выполняется схема подключения электросчетчика однофазного в частном доме, проект, в котором фиксируется место, где электросчетчик будет установлен в частном доме, показывается наличие необходимых сервисных устройств и подведение электропроводки от линии электропередачи. Перед началом монтажных работ схема подлежит согласованию в РЭС.

Важно! При согласовании схемы стоит дополнительно уточнить, какие работы будут выполнены работниками РЭС, и как будет осуществляться подведение питающих цепей к счетчику при установке.

Самым распространенным способом установки электросчетчика является помещение его и сервисных автоматов в один металлический монтажный ящик. Короб ящика обычно хорошо защищен от воздействия атмосферных осадков и достаточно прочен, чтобы противостоять возможным попыткам его взлома или порчи.

Исключением является частный дом, используемый сезонно в качестве временного проживания, например, дачный коттедж. Если нет охраны, счетчик необходимо снимать на зимний период по согласованию с РЭС, либо установку прибора сразу выполнять в защищенном месте частного дома.

Сборка электрического щита не представляет особых трудностей. Как правило, в самой конструкции щитка уже предусмотрены ячейки и крепления для установки электросчетчика и коммутирующих устройств пакетного выключателя и автомата защиты. В обязательном порядке на расстоянии не более 1метра от фундамента дома выполняется контур заземления. Сваренный из уголка или арматуры каркас заземления закапывается на глубину не менее полуметра с металлической контактной шиной, которую подключают к «земле» монтажного щита.

Схема подключения проводки при установке однофазного счетчика проста, необходимо правильно подсоединить к выходным клеммам щита и не перепутать два провода – «ноль» и «фазу». Подключение проводки от линий электропередач выполнят специалисты РЭС после проверки правильности выполненных вами работ. Сам факт подключения будет оплачиваемой услугой, поэтому всегда составляется акт о подключении частного домовладения к электрическим сетям.

Сложнее будет в случае установки трехфазного счетчика. Если у вас нет достаточного опыта работы с трехфазными линиями, воспользуйтесь услугами частной фирмы, имеющей лицензию на проведение работ монтажа проводки, розеток контуров заземления и установки счетчика и соответствующего защитного оборудования.

Шаг третий — какой электросчетчик лучше

Чтобы решить, какой электросчетчик лучше поставить в частный дом, стоит сначала определиться, где и как он будет использоваться. Современные конструкции счетчиков хорошо защищены и достаточно надежны. На рынке в настоящее время доминируют три основных производителя:

  • ОАО «Концерн Энергомера», расположенный в Ставропольском крае;
  • Холдинг «Инкотекс», Москва;
  • Московский завод измерительных приборов.

Первый производитель имеет долю рынка в 30-35% всех продаваемых в РФ однофазных бытовых электросчетчиков, качество продукции соответствует цене. Остальные чуть скромнее, но тоже имеют немалые заделы именно в производстве электронных счетчиков электроэнергии. Счетчики торговой марки «Меркурий», продукция ХК «Инкотекс», декларируются в срок безотказной работы в 250тыс. часов в частном домовладении, тогда как гарантии продукции конкурентов имеют срок службы на 100-110тыс. часов меньше.

Перед тем как сделать выбор модели счетчика и места его установки в частном домостроении, стоит помнить, что жидкокристаллические индикаторы, наиболее часто применяемые в счетчиках, очень плохо переносят низкие температуры, при температурах ниже минус 5оС прочитать показания невозможно.

bouw.ru

Установка электросчетчика | Заметки электрика

Добрый день, дорогие гости и постоянные читатели сайта «Заметки электрика».

Сегодня я Вам расскажу как правильно произвести установку и монтаж электросчетчика.

Перед тем, как к этому приступать рекомендую прочитать мои следующие статьи: схема подключения счетчика прямого включения в сеть, подключение счетчика через трансформаторы тока, как выбрать электросчетчик, как правильно приобрести электросчетчик.

Установка электросчетчика производится по требованиям нормативного документа ПУЭ 7 издания, согласно раздела про учет электроэнергии.

1. Помещение

Счетчики электрической энергии необходимо устанавливать в сухих помещениях и они должны быть расположены в удобных и доступных местах для их обслуживания. Температура в таких помещениях не должны быть ниже 0°С и выше 40°С .

Если температурный режим трудно организовать, то необходимо предусмотреть утепление в зимний период, например, установить его в утепленный шкаф с возможностью подогрева.

2. Место установки

Электросчетчики разрешено устанавливать в следующих местах:

  • на стене
  • на панелях и щитах учета
  • в шкафах
  • в релейных отсеках КРУ (комплектное распределительное устройство)

3. Крепление

Счетчики электроэнергии допускается крепить:

  • на металлических щитках

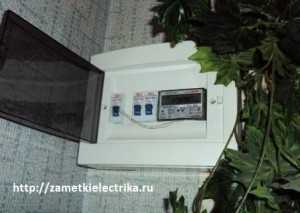

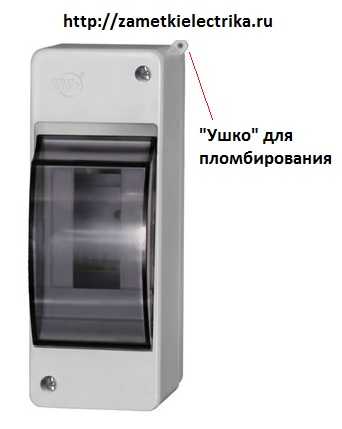

  • в пластиковых щитках и боксах (пример установки счетчика в квартирном электрическом щитке)
  • на деревянных щитках

4. Высота

Монтаж и установка электросчетчиков производится на высоте от 800-1700 мм от уровня пола, а также желательно на уровне глаз человека — для удобства обслуживания и снятия его показаний. Это весомое доказательство тому, что счетчики ЗАПРЕЩЕНО устанавливать на уличных столбах (опорах) на недосягаемой высоте. Об этом подробнее здесь.

5. Угол наклона

Индукционные счетчики электроэнергии необходимо устанавливать с углом наклона не более 1°С. Если это условие не соблюдать, то возникнет дополнительная погрешность учета электроэнергии.

6. Габаритные размеры шкафов, ниш и щитков

Самое главное условие по габаритным размерам шкафов, ниш и щитков для установки счетчиков электрической энергии:

7. Подключение проводов к электросчетчику

При подключении проводов к счетчику электроэнергии необходимо соблюдать следующие условия:

8. Коммутационные аппараты

Для быстрой и безопасной замены электросчетчиков напряжением до 0,4 (кВ) необходимо установить перед ними коммутационный аппарат (автоматический выключатель, предохранители) на расстоянии не более 10 метров. Более подробно об этом читайте здесь.

Чаще всего, энергоснабжающая организация видит способ хищения или обмана в установке автоматического выключателя перед счетчиком. Поэтому рекомендую заранее поместить автоматический выключатель в специальный пластиковый бокс, который имеет «ушко» для его пломбирования.

P.S. Обязательно прочитайте мою статью о проблемах с энергоснабжающей организацией — Электросчетчик на улице. Законно ли?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Какой электросчетчик лучше поставить в частный дом

По закону владелец приватного домовладения может получать электроэнергию только при условии, что обеспечено правильное подключение электросчетчика в частном доме. Мало просто купить прибор учета электроэнергии, оборудование и кабель, необходимо установить все комплектующие так, как этого требуют правила установки электросчетчика в частном доме. В противном случае энергопоставляющая компания откажется подключать ввод от линии, требуя выполнения именно ее требований, нередко идущих вразрез с правилами эксплуатации электроустановок.

Порядок выполнения установки и подключения электросчетчика

Установка электросчетчика в частном доме не отличается особой сложностью. Прежде всего, нужно будет определиться с планируемой мощностью нагрузки в частном домовладении и выбрать поставщика электроэнергии. Если в первом случае еще есть выбор – правила допускают использование однофазной и трехфазной схемы подключения электросчетчика в частном доме, то во втором случае подключиться удастся только к ближайшей линии электропередач.

Подвод электроэнергии в частном доме выполняется в несколько этапов:

  • Письменное обращение в ближайшую контору энергосетей с заявлением о подключении к действующей линии и предварительной оценке потребляемой мощности с указанием типа счетчика;
  • На основании обращения заявителю выдается типовой договор и технические условия на обустройство линии подвода и оборудования входной цепи электросчетчиком;
  • Заключается договор с подрядчиком и выполняется проект, далее следует установка щита с электросчетчиком для учета расхода именно на конкретное частное домовладение;
  • По завершению работ прибывает инспектор, в обязанности которого входит проверка, насколько схема подключения однофазного электросчетчика в частном доме соответствует техусловиям, пломбирует установку и регистрирует точку подключения.

Однофазную схему установки и подключения счетчика можно выполнить самостоятельно, нужно только приобретать качественное оборудование и аккуратно выполнять монтаж по правилам ПУЭ. Установку ввода трехфазной линии и электросчетчика нужно будет поручить фирме, имеющей допуск на работу с соответствующим оборудованием. Лицензия и договор с фирмой станут одним из аргументов в споре с приемной комиссией, если вдруг окажется, что с их точки зрения оборудование и счетчик установлены не по правилам.

Важно! Перед тем как без оглядки подписывать договор, будет правильным показать документы специалисту, знающему детально, как подключить электросчетчик в частном доме.

Нередко энергокомпании злоупотребляют доверием владельцев частного дома и настаивают на установке электросчетчика в частном доме на улице или на фасаде здания. Существует много подзаконных актов, предписывающих энергосетевым компаниям бороться с несанкционированным подключением, поэтому энергетики слегка превышают свои полномочия, требуя установки счетчика на столбе или на фасаде частного дома.

Самое главное – при выборе, какой электросчетчик лучше поставить в частный дом, не приобретайте у должностных лиц никаких элементов оборудования. Необходимый для установки шкаф и электросчетчик купите по рекомендациям друзей или знакомого мастера. Все, что продают работники энергосетей, стоит почти вдвое дороже, имеет случаи ремонта и, по отзывам владельцев частных домов, обладает огромной погрешностью измерения.

Никто из работников энергосетевых контор не имеет права навязывать вам свое оборудование и способ установки электросчетчика.

Что говорят правила установки и эксплуатации

Разумеется, можно использовать положения правил установки для отстаивания своих интересов, но для этого нужно иметь время, здоровье и терпение, чтобы через суд заставить энергомонополистов учесть ваши обоснованные требования при установке электросчетчика.

Правила установки требуют от заявителя выполнения всего лишь нескольких пунктов:

  • Для учета электроэнергии может использоваться только сертифицированный и поверенный электросчетчик;
  • Прибор должен эксплуатироваться при температуре выше 0оС, в условиях отсутствия конденсата, счетчик не должен перегреваться или подвергаться прямым солнечным лучам;
  • Высота установки электросчетчика над горизонтальной поверхностью составляет 0,8-1,7 м;
  • Способ установки должен обеспечивать нормальный доступ для пломбировки и снятия показаний представителями энергокомпании;
  • Шкаф, счетчик и элементы оборудования должны быть заземлены.

Требования по установке шкафа со счетчиком на столбе явно незаконны, поэтому имеет смысл пытаться отстаивать свою правоту, но тяжба наверняка затянется на несколько месяцев.

Нередко владельцы частных домов заказывают независимую экспертизу выполненных работ и установки электросчетчика, для того чтобы добиться подключения через суд или вышестоящие инстанции.

Установка счетчика своими руками

Если проблемы с местом установки решены, то можно приступать к монтажу электросчетчика. Кроме прибора учета, по правилам установки потребуются:

  • Шкаф металлический или композитный, предназначенный для защиты электросчетчиков. Кроме обычного металлического коробка, выпускаются шкафы с принудительной вентиляцией, сигнализацией, подогревом и в антивандальном исполнении;
  • Пакетник для включения в питающую цепь на входе в электросчетчик. Для трехфазной сети это будет трехконтактный выключатель, для однофазной – двухконтактный;
  • Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки;
  • Дополнительные одноконтактные пакетники на каждую ветку проводки.

Понятно, что кроме приборов и шкафа, нужно будет купить гофрированный шланг и 3-5 метров двухжильного кабеля соответствующего сечения, с каучуковой изоляцией. Кроме того, по правилам нужно будет сделать контур заземления и подвести заземляющую шину к месту установки электросчетчика.

Какой электросчетчик выбрать для установки

Прежде всего, стоит помнить, что приобретаемая для установки в частном доме модель должна быть сертифицирована и поверена. Срок действия поверочного удостоверения для трехфазников составляет 1 год от даты производства, для однофазников -2 года. В противном случае прибор придется отдавать в специализированную фирму, это чуть дороже, на порядок быстрее, чем в государственных поверочных лабораториях. Сегодня новые электросчетчики выпускаются с межповерочным интервалом в 16лет.

Второй момент, на который имеет смысл обратить внимание, – рабочий и предельный ток. Обычно для однофазной сети это 25А, для трехфазной — 32А. Электросчетчики на токи свыше 100А подключаются через трансформатор тока. Максимальная мощность потребления для частного дома составляет 30 кВт.

Лучше всего для частного дома подойдет электросчетчик с обычной механической индикацией. Модели с электронным жидкокристаллическим экраном управляются цифровой платой с контролером и платой памяти. Что бы ни говорили и ни рекламировали производители, механика все еще остается надежнее электроники.

Третий фактор – цена и репутация. Все варианты установки электросчетчика по льготным или бюджетным программам, как правило, рассчитаны на монтаж самых дешевых моделей по 15-20 долл. за прибор. Для своего частного дома нет смысла ставить подобные электросчетчики, даже бесплатно. Во-первых, такие приборы учета безбожно врут на 10-15% в сторону увеличения, во-вторых, ломаются сотнями, замена или повторная установка обойдется значительно дороже покупки качественной модели.

Ни в коем случае нельзя выполнять установку электросчетчика на столб или на фасад. Подобные предложения нужно сразу вычеркнуть из договора. Каким бы надежным не был прибор, конденсат и мороз убьют его за три-четыре года.

Сегодня активно рекламируются электросчетчики с памятью и возможностью беспроводного подключения к компьютерам для диагностики и снятия данных о потребленной электроэнергии. Возможно, для квартир и коттеджных поселков со своим трансформатором установка такого прибора имеет смысл, но для большинства электросетей пригородов и частного сектора такой вариант вряд ли подойдет. Основное правило техники гласит – чем проще прибор, тем дольше он работает.

Сборка счетчика в монтажном шкафу

Для установки выбираем место в коридоре или прихожей дома. Чаще всего подвод кабеля от столба электролинии выполняется через промежуточную опору во дворе дома. Ваш задача — выполнить установку шкафа, вывести кабель в гофре на опору, подключение кабеля к линии возлагается на специалистов энергосетевой компании. Кроме воздушной схемы подключения, допускается подвод кабеля в дом по пластиковой или подземной асбестовой трубе. Но в этом случае компания будет требовать вынесения шкафа с электросчетчиком на столб за пределы домовладения.

Если вы согласились на выносной вариант установки шкафа с электросчетчиком, как вы дальше будете заводить кабель в дом, уже никого не волнует. Можете установить опоры или зарыть на глубину 0,7-0,9 м, как требуют правила. Нужно только сделать панель с пакетниками для отключения отдельных сегментов проводки и оборудовать заземление.

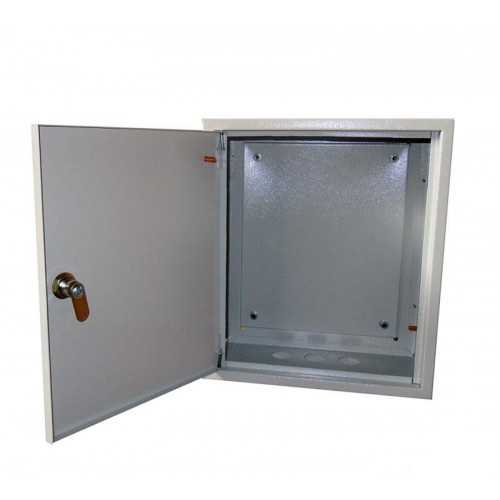

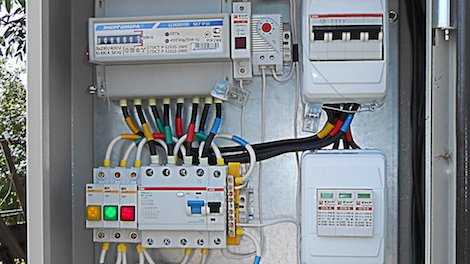

Шкаф представляет собой коробку из тонколистового металла с дверцей. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов – входного пакетника, электросчетчика и пакетников на распределении проводки.

Входной пакетник, как и электросчетчик, всегда оборудуется дополнительной крышкой, закрывающей контакты. В крышке должно быть промышленным способом выполнено «ухо» или ячейка для пломбировки.

Контакты от входного кабеля подключаются к пакетнику по приведенной схеме.

Далее необходимо завести провода фазу и ноль на вход счетчика, для этого используют медные куски провода в цветной полихлорвиниловой изоляции. Для установки, по правилам, необходимо использовать медный провод сечением из расчета 1 мм2 на 10 ампер тока, но на практике монтаж выполняется с небольшим запасом — отрезками сечением по 5 мм2. Выберите для фазовой проводки темный провод, для нулевой линии – светлый, и соблюдайте данное правило для всей электропроводки и установки потребителей тока в доме.

Схема контактов на счетчике для подключения проводки всегда приводится на корпусе или крышке прибора в качестве помощи при установке. Если открыть клемную коробку, то станет ясно, — ввод и вывод фазового провода находятся слева, подвод и выход нулевого провода справа.

Заключение

После электросчетчика фазовый провод идет на разветвитель, УЗО и пакетники, отвечающие за включение — выключение отдельных веток электропроводки, нулевой провод выводятся на контактную колодку, от которой проводка разводится по всему дому. По окончании установки шину заземления подключают к корпусу ящика.

Отправить комментарий

2proraba.com

Установка электросчетчика в частном доме на улице

Содержание:

  1. Подготовительные мероприятия
  2. Как правильно установить электросчетчик
  3. Особенности монтажа электросчетчика на улице
  4. Выбор электросчетчика для установки вне дома
  5. Видео

Современный частный дом невозможно представить без наличия в нем электроэнергии. Подключение которой требует соблюдения большого количества различных формальностей, связанных с оформлением документации и подключениями. Одним из таких условий является установка электросчетчика в частном доме на улице, поскольку без этого невозможно заключение договора на поставку электроэнергии.

Вынос приборов учета наружу за пределы дома, обеспечивает к ним свободный доступ в любое время для контроля и снятия текущих показаний. При таком подключении существует много специфических особенностей, которые должны учитываться хозяевами жилья.

Подготовительные мероприятия
Необходимость подключения электросчетчика возникает при строительстве нового дома или в процессе реконструкции и капитального ремонта старых зданий. В таких случаях много времени отнимают различные согласования и выполнения требований электроснабжающей организации.
Рекомендуется еще до обращения в РЭС ознакомиться через интернет с наиболее острыми вопросами, которые приходится решать в процессе общения с представителями организации. Следует изучить нормативные документы, отражающие технические требования ко всем схемам, которые могут быть использованы.
Перед тем, как начинать установку счётчика, необходимо определиться с основными техническими вопросами. В первую очередь необходимо рассчитать будущее потребление электроэнергии. Специфика частного дома заключается в существенном превышении максимальной величины в разное время года. Это связано с использованием электрических котлов, насосов, кондиционеров, водонагревателей и другой мощной бытовой техники. Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик.
В этом случае не обойтись без проекта электропроводки, включающего в себя расчеты нагрузок и характеристики потребителей, сечение проводов и кабелей, расположение заземляющего контура. После этого определяется и согласуется значение максимальной мощности энергопотребления и технические условия на монтаж электросчетчика.
Остается лишь выбрать место для установки прибора учета. Здесь нередко возникают споры с представителями РЭС, которые приходится решать даже в судебном порядке. Поэтому при составлении договора необходимо требовать, чтобы в него включены такие детали, как место крепления щита, конкретное место установки и схема подключения, а также отдельная ответственность за действия, предпринимаемые в процессе эксплуатации прибора учета.
Как правильно установить электросчетчик
Перед тем, как устанавливать прибор учета электроэнергии за пределами дома на открытом воздухе, необходимо ознакомиться с правилами, включающими в себя техническо-эксплуатационные требования. Как правило, электросчётчик устанавливается со стороны фасада здания на высоте от 80см до 1,7м. За счет этого к нему обеспечивается свободный доступ для снятия показаний и технического обслуживания.
Сам счетчик может быть смонтирован на железобетонный столб, если он имеется на придомовой территории. Для установки часто используются и другие подходящие конструкции. В электрический щиток вместе с прибором учета электроэнергии устанавливается вводный защитный автомат. Остальные группы автоматических выключателей, предназначенные для защиты потребителей, устанавливаются внутри дома.
Основные правила установки:
  • Перед монтажом необходимо обесточить сетевую линию.
  • Если планируется эксплуатация при низких температурах, то щиток для электросчетчика должен быть с подогревом. В противном случае прибор учета может работать некорректно.
  • Подключение входной линии вначале выполняется к вводному автомату, а уже потом – к электросчетчику.
  • Обязательным мероприятием является установка защитного заземления, обеспечивающего безопасность домашней электроники при коротком замыкании или перекосе фаз.
  • Провод с выходных клемм счетчика подключается к автоматам, находящимся в доме, после чего можно делать пробное включение.
Схема подключения электросчетчика должна предусматривать его аварийное отключение. Чаще всего для этого используется внешняя контактная муфта или специальный пакетный выключатель. Вся аппаратура устанавливается в общий корпус, в котором предусмотрено застекленное смотровое окно для снятия показаний. Для контрольного опломбирования предусмотрены специальные ушки.
Особенности монтажа электросчетчика на улице
Металлический ящик, в котором размещаются приборы, должен надежно защищать аппаратуру от атмосферных осадков, а также от возможного взлома или порчи. Исключения могут быть сделаны для частных домов с временным проживанием. При отсутствии охраны электосчетчик может демонтироваться по согласованию с поставщиком электроэнергии, или он может быть установлен в защищенном месте внутри дома.
Собрать электрический щит достаточно легко. Его конструкция заранее предусматривает наличие ячеек и специальных креплений для прибора учета и прочих устройств. Заземляющий контур устанавливается рядом с фундаментом здания. Каркас сваривается из арматуры или уголка и вкапывается на глубину не менее 0,5 м. Металлическая контактная шина подключается к заземлению самого щита.
При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Они должны подключаться к соответствующим клеммам. Данная процедура выполняется специалистами РЭС и является платной, поэтому сам факт подключения частного дома к электрической сети оформляется актом.
Выбор электросчетчика для установки вне дома
При выборе следует учитывать, что электросчетчики могут быть индукционными и электронными. Первый вариант представлен моделями старого образца, где вращается барабан, а цифры отображаются на механическом табло. Класс точности этих приборов до сих пор соответствует основным требованиям, и многие хозяева используют именно их.
Однако установка электросчетчика на улице очень часто требует более совершенных приборов учета. Поэтому большинство владельцев частных домов предпочитают электронные счетчики. Они обладают повышенной точностью, могут одновременно учитывать 2-3 тарифа и выполнять ряд других полезных функций. Такие приборы имеют возможность подключения к автоматической системе контроля. В этом случае передача данных осуществляется автоматически, без участия инспектора РЭС.
Современные стандарты требуют использования приборов учета с классом точности не ниже 2,0. Рабочий ток должен составлять не менее 30 А. Поэтому выбор счетчика должен производиться по определенным критериям:
  • Кроме класса точности учитывается многофункциональность устройства. Однако, чем сложнее счетчик, тем выше его стоимость.
  • Наличие гарантийного и сервисного обслуживания.
  • Устройство может быть одно- или многотарифным. Перед тем как сделать выбор, следует предварительно рассчитать возможную выгоду и определить целесообразность перехода на дифференцированную систему оплаты.
Кроме того, следует учитывать, что счетчики с жидкокристаллическими индикаторами отличаются слабой устойчивостью к низким температурам. При минус 5 и ниже прочитать что-либо на табло практически невозможно.
electric-220.ru
Установка электросчетчика своими руками
Главным предназначением электросчетчика является измерение уровня потребления электроэнергии. Обычно монтажом подобного оборудования занимаются специализированные сотрудники, но при желании справиться с установкой электросчетчика можно своими руками. Главное – тщательно подготовиться к предстоящему мероприятию и сделать все в соответствии с инструкцией, т. к. при самостоятельной установке вся ответственность за выполняемые действия и возможные последствия будет лежать исключительно на вас.

Установка электросчетчика своими руками
Виды счетчиков
В зависимости от механизма действия счетчики электроэнергии делятся на электронные и индукционные. Индукционное оборудование постепенно вытесняется с рынка преимущественно по инициативе правительства – такие счетчики очень легко «обмануть».

Виды счетчиков

Электронные счетчики электроэнергии
Электронные счетчики электроэнергии отличаются более высокой точностью, меньшими габаритами и отличной универсальностью. К примеру, современные электросчетчики поддерживают работу в многотарифном режиме. Такое преимущество актуально для регионов, в которых тарифы на электричество меняются в зависимости от времени суток. Поэтому при выборе между индукционным и электронным оборудованием предпочтение однозначно стоит отдавать в пользу последнего.
Счетчики электроэнергии классифицируют по значению номинального тока и показателям (классу) точности. Чем ниже будет цифра класса вашего счетчика, тем с меньшим отклонением он будет работать.
Для определения примерного необходимого номинального тока разделите допустимое значение активной мощности, которую предоставляет сетевая организация на одного потребителя, на напряжение вашей сети, т. е. на 220В либо 380В.
Обычно на трехфазное подключение выделяется более высокая мощность, однако, применение однофазных сетей в бытовых условиях является более целесообразным и предпочтительным.

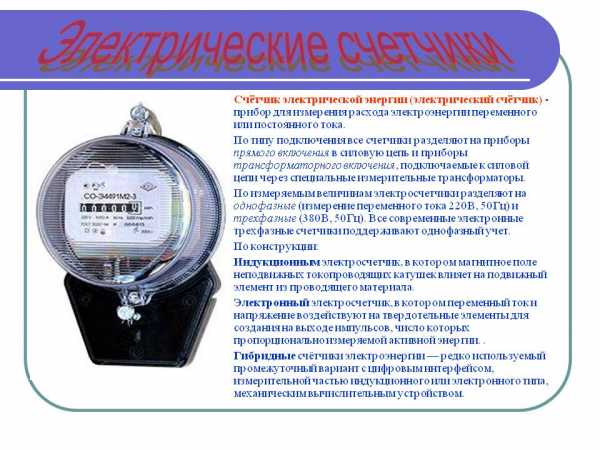

Электрические счетчики
Сложности с подключением счетчика возникают в ситуациях, при которых владельцу необходимо запитать здание с расчетным током выше 100 А. В таких условиях прямая «врезка» счетчика неосуществима. Для установки учетного оборудования понадобится дополнительно подключать трансформаторы тока.
Применение любых промежуточных компонентов приводит к увеличению погрешности учета расхода электроэнергии, поэтому трансформаторная схема должна быть грамотно спланирована. Решением этой задачи в обязательном порядке занимается квалифицированный специалист.
При выборе счетчика обратите внимание на срок давности установки пломбы и целостность этого элемента.

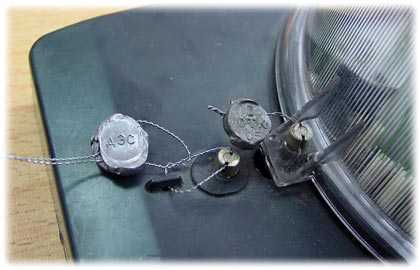

Пломбы на счетчике

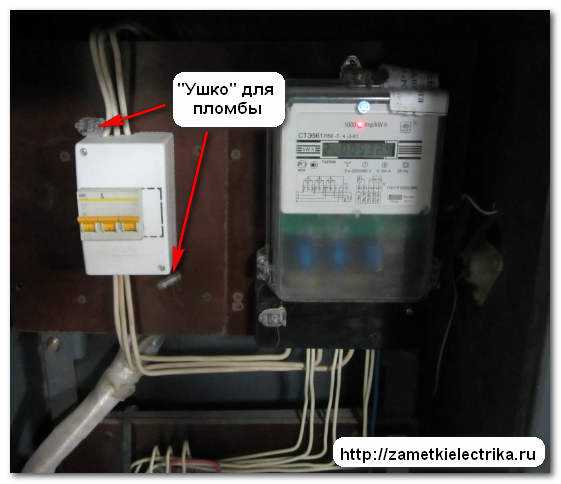

Пломба госповерителя крепится к винтам кожуха учетного прибора. Пломба счетчика для однофазной электросети должна быть не «старше» 1 года. В случае со счетчиками для трехфазных сетей максимально допустимый срок увеличивается до 2 лет.
Законна ли самостоятельная установка электросчетчика?

Законна ли самостоятельная установка электросчетчика
С установкой электросчетчика можно безо всяких проблем справиться самостоятельно. Однако прежде чем вы решите «расчехлить» плоскогубцы, получите нужные разрешения и прочие документы. Для этого обратитесь в местное представительство сетевого провайдера с запросом на выдачу технического задания для проведения работ. Там же вы сможете заключить необходимый договор.
В упомянутых документах перечисляется ряд требований, которые в обязательном порядке должен выполнить пользователь перед подключением строения к электросети. Также в документации четко разграничивается ответственность между поставщиком электроэнергии и ее потребителем.
В соответствии с действующим законодательством домовладелец должен устанавливать счетчик в пределах своих сетей потребления. Лучшим местом для установки счетчика является отапливаемый распределительный щиток в доме. Однако в последнее время контролирующие организации требуют, чтобы учетное оборудование устанавливалось строго за пределами жилого помещения в свободном доступе для проверяющих организаций.
К примеру, представитель сетевой компании может потребовать, чтобы вы установили электросчетчик на фасаде своего дома либо даже на ближайшем электростолбе. Все эти моменты обсуждаются в индивидуальном порядке. Владельцев же квартир обычно обязывают размещать рассматриваемое оборудование в общем щитке на площадке.

Электросчетчики
По официальным заявлениям поставщики электроэнергии вынуждают владельцев устанавливать счетчики на улице для обеспечения доступности к устройству с целью снятия показаний и выполнения технического обслуживания. По неофициальным же данным поставщики так пытаются предотвратить возможность несанкционированного доступа к учетному оборудованию с целью кражи электроэнергии.
Схемы подключения электросчетчика
Разбираться в каких-либо сложных схемах подключения учетных устройств домашнему мастеру необязательно. Поэтому вашему вниманию предлагаются самые популярные и элементарные варианты подключения электросчетчика.
Простейший вариант – это подключение по однофазной схеме. Для монтажа такой сети понадобится не более 6 электропроводов без учета нагрузки. К входу прибора подключаются кабели рабочего «нуля», фазы и заземления. Аналогичные кабели размещаются и на выходе учетного аппарата.

Подключение однофазного электросчетчика
Для большего удобства и безопасности перед счетчиком рекомендуется устанавливать автовыключатель. Это приспособление будет автоматически отключать электроснабжение в случае появления аварийной ситуации.

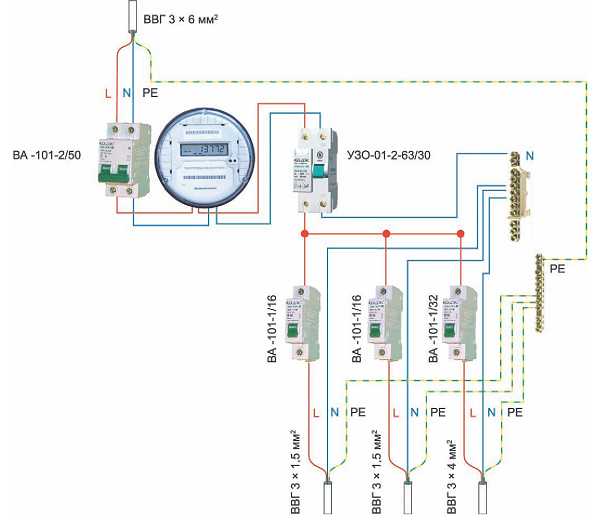

Схема подключения электросчетчика (однофазного и трехфазного)
Службы энергосбыта не совсем благосклонно относятся к упомянутым выключателям. Чтобы избежать лишних проблем и разбирательств, выключатель следует опломбировать с помощью специальной пластиковой коробочки, DIN-рейки и собственно пломбы. Стоят все эти дополнительные приспособления немного, места практически не занимают, крепятся очень легко, поэтому выделите немного времени и уберегите себя же от лишней головной боли.
В конструкции учетной установки присутствуют специальные клемники, они же шины. Такое приспособление представляет собой планку из меди, фиксируемую при помощи специальных диэлектрических зажимов. В планке присутствует несколько отверстий, посредством которых выполняется подключение проводов с использованием винтовых зажимов. Этот вариант подключения подходит для тех ситуаций, когда возникает необходимость соединения нескольких отдельных проводов в единое целое.
Видео — Как установить электросчетчик однофазный
Правила установки счетчика
Существует ряд важных требований, которые вам придется неуклонно соблюдать при установке электрического счетчика. Прежде всего, изучите положения техники безопасности, актуальные для любого электрического оборудования.
Устанавливать электросчетчик при минусовой температуре не рекомендуется. Электроника не очень хорошо переносит холод – под его воздействием точность измерений снижается.

Правила установки счетчика
Для большинства бытовых моделей электросчетчиков минимально допустимой температурой установки является показатель в +5 градусов. Поэтому если прибор учета устанавливается вне помещения, необходимо предусмотреть возможность его монтажа в специальном подогреваемом и герметично закрытом шкафу.
Высота крепления агрегата – 80-170 см над землей. Если вы установите счетчик ниже либо выше, вам будет попросту неудобно снимать числовые показания с экрана.
Остальные же важные рекомендации вам даст представитель поставщика электроэнергии в момент заключения договора и получения требуемых разрешений на установку электроисчислительного оборудования.
Порядок подключения электросчетчика
Самостоятельная установка электросчетчика выполняется в несколько простых шагов.
Первый шаг. Подготовьте необходимые приспособления для установки, а именно:
  • электросчетчик;
  • абонентский защитный щиток;
    Электрический щит
  • монтажные принадлежности с предварительно изолированными рукоятками;
  • электропровода;
  • изоляторы;

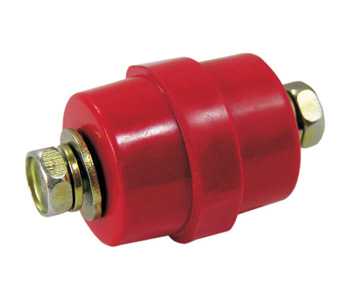

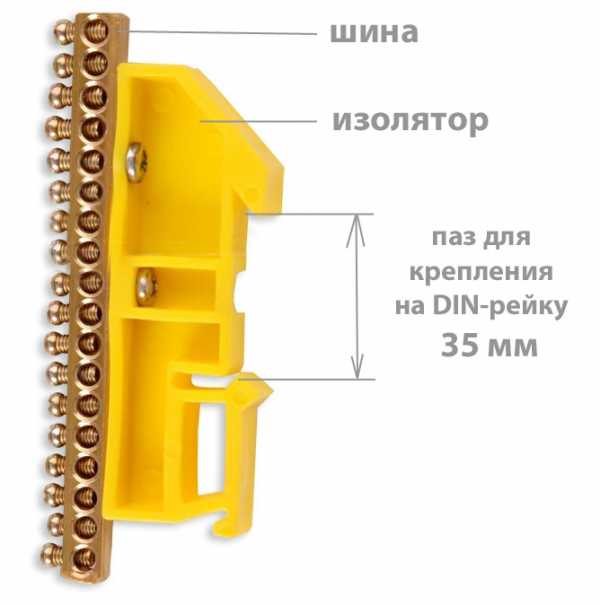

    Изолятор шинный SM-25
  • гайки, крепежные винты;
  • DIN-рейки для фиксации элементов;

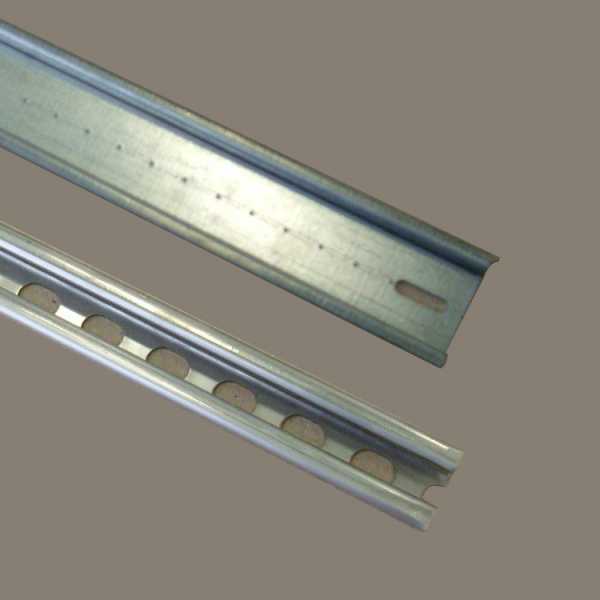

    DIN-рейки
  • указатель электрического напряжения;
  • выключатели.
Второй шаг. Узнайте, сколько фаз (1 либо 3) имеет ваша электросеть. Рассчитайте нужное число автоматических выключателей.
Третий шаг. Установите счетчик в корпус щитка. Для фиксации изделия используйте крепежи из комплекта.
Четвертый шаг. Установите автоматические выключатели. Эти приспособления фиксируются к DIN-рейке. Рейка предварительно прикрепляется к опорным изоляторам при помощи винтов. Сам же автомат на DIN-рейке фиксируется с помощью подпружиненной защелки.
Пятый шаг. Установите защитную и земляную шину на изоляторах внутри корпуса щитка либо же на специальную DIN-рейку. Для крепления элементов используйте гайки и крепежные винты. Шины размещайте на расстоянии, чтобы не допустить замыкания кабелей.
Монтаж начинайте с подключения нагрузки на автоматы, после этого подсоедините автоматы к электрическому счетчику и лишь затем подключайте непосредственно счетчик.
Шестой шаг. Подключите все нагрузки. Фаза пойдет к нижним зажимам автоматов, «ноль» подсоединяйте к «нулевой» шине, заземляющий кабель пустите на соответствующую заземляющую шину.
Седьмой шаг. Соедините верхние зажимы защитных автоматов перемычками. Готовые перемычки вы можете купить в специализированном магазине.
Восьмой шаг. Подключите учетный прибор к нагрузке. Для этого подсоедините выход «фазы» (представлен третьим зажимом электросчетчика) к верхним зажимам защитных автоматов, а выход же «нуля» (четвертый зажим электросчетчика) подсоедините на соответствующую нулевую шину.
Девятый шаг. Прикрепите корпус электрического щитка к стене или другой ровной поверхности на оптимальной для вас высоте.
Десятый шаг. Найдите провода «нуля», «фазы» и заземления. При отсутствии заземления работа будет предельно простой: вы проверяете каждую жилу с помощью указателя индикатора, и он сам указывает на фазу. При наличии же заземления его жила обычно помещается зеленым цветом.
Одиннадцатый шаг. Отключите питание дома.
Двенадцатый шаг. Подсоедините провод «фазы» на первую клемму электросчетчика, а «ноль» — на третью клемму.

Как установить электросчетчик
На этом самостоятельное подключение электросчетчика считается законченным. Проверьте прибор на холостом ходу и начинайте постепенно подавать нагрузку. После предварительной проверки обратитесь в энергосбыт с запросом на дополнительную проверку и опломбирование счетчика.
Удачной работы!
Видео – Установка электросчетчика своими руками
tolkostroyka.ru
Как установить электосчетчик своими руками
Электросчетчик — это прибор для измерения потребляемой электроэнергии. Электросчетчики могут быть расчетными — для оплаты энергоснабжающей организации потребленных киловатт, а также контрольными — для каких-то своих измерений потребителя (анализа потребления отдельных приборов, участков или расчётов с субабонентами и пр.) Из нашей статьи вы узнаете, как произвести установку электросчетчика своими руками.
До 1996 года выпускались и применялись бытовые счётчики классом точности 2,5 (допустимая погрешность в измерениях — 2,5%). В 1997 году их производство было прекращено, и счетчики массово заменили на индукционные, классом 2,0 и электронные, класс точности которых может достигать и 0,5%. ( вот основные классы точности электросчетчиков: 0,5 1,0 1,5 2,0. Цифра класса означает возможную погрешность измерений в процентах.).
Электронные счетчики имеют меньший вес, габариты, более надёжны, их сложнее обмануть.
Расчетные счетчики, как правило, являются собственностью энергсбытовой организацией, если иное не предусмотрено договором электроснабжения, и устанавливаются её специалистами. Они же и пломбируют такой счетчик, а потребителю оставляют его на ответственное хранение и эксплуатацию.
Если же вы всё-таки захотели самостоятельно заняться монтажом электросчетчика, то это совсем несложно, но ответственность за все последствия вы принимаете на себя. В первую очередь необходимо соблюдать правила электробезопасности.
Инструменты и материалы:
  • счётчик электрический
  • щиток абонентский
  • комплект инструментов с изолированными рукоятками
  • указатель напряжения
  • DIN — рейки
  • автоматические выключатели (ВА)
  • провода электрические
  • винты, гайки
  • мзоляторы
Установка электросчетчика
Сначала необходимо определить, какая у вас сеть — однофазная или трехфазная. Сколько нужно отключающих аппаратов, и какие у них номинальные токи (выключателей автоматических, УЗО-устройств защитного отключения).
Монтировать какие-либо сложные устройства любителю не стоит, поэтому ниже будут рассмотрены простейшие случаи с несложной схемой подключения электросчетчика (квартира, садовый домик или нечто подобное).
Однофазное подключение — это самый простой вариант. Используются максимум 6 проводов, не считая нагрузки. На входе счётчика — фазный провод (Ф), провод рабочего «нуля» (Н) и (если есть) провод защитного заземления (РЕ). То же самое мы получим и на выходе счётчика.
Автоматический выключатель перед счётчиком (на схеме выше это двухполюсный автомат на 50А) не является обязательным элементом, но весьма удобен для экстренного отключения всего объекта и для работ внутри щитка. Энергосбыту они не нравятся (могут украсть у них киловатты), но есть простой выход — поместить выключатель в пластиковую коробочку с «ушками» для опломбирования и пластиковой же DIN — рейкой внутри. По цене она недорогая, места займёт немного, крепёж несложный.
Шины (клемники) представляют собой медную планку, которая крепится на специальных диэлектрических зажимах и имеет несколько отверстий для подсоединения проводов при помощи винтовых зажимов. Такой способ соединения используется, когда необходимо соединить несколько проводов в одно целое.
1. Работу начинаем с монтажа счётчика в корпусе щитка, который крепится входящими в комплект крепёжными деталями — винты с гайками для щитков, обычно 3 штуки.

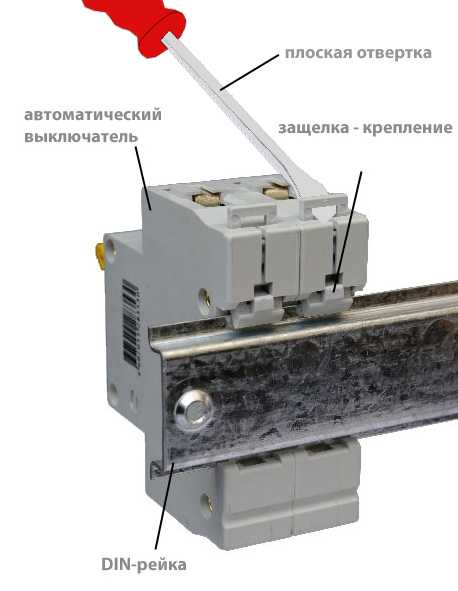

2. Закрепляем автоматы (автоматические выключатели) на выгнутую пластину — DIN рейку 35 мм. Рейка крепится винтами на опорные изоляторы, а автомат на рейке фиксируется подпружиненной защёлкой: для его установки или снятия нужно всего лишь оттянуть защёлку наружу.
3. Земляная и защитная шинки устанавливаются на опорных изоляторах с помощью винтов и гаек в корпусе щитка, либо на DIN — рейку, но не вплотную друг к другу. Расстояние между ними необходимо для исключения замыкания проводов разного назначения.
Монтаж ведём «из конца в начало», т.е. сначала подключаем нагрузки к автоматам, затем автоматы к счётчику и только уже потом сам счётчик.
4. Подключаем каждую из нагрузок: к нижним зажимам автоматов подключается фазный провод нагрузки (Ф), к «нулевой» шинке — «нулевой» проводник (Н), к шине заземления — заземляющий провод (PE).
5. Верхние зажимы автоматов соединяем перемычками: они есть в продаже и очень удобны — нужно лишь отрезать нужное количество и установить.
Если их нет, то можно изготовить из обрезков монтажного провода, сняв изоляцию на длину 1 см. Выступающие части проводов необходимо изолировать.
6. Подключаем счётчик к нагрузке: 3-й зажим счётчика (выход «фазы») — к верхним зажимам автоматов (либо к одному из них, вместе с перемычкой), 4-й зажим счётчика (выход «нуля») — к нулевой шине, см. схема 1).
7. Теперь необходимо закрепить корпус щитка к ровной горизонтальной поверхности на удобной для считывания показаний высоте.
8. Перед подключением счетчика к питающей сети необходимо выяснить, какой из питающих проводов фазный, нулевой, защитный. Если проводов всего два — достаточно указателем напряжения коснуться их жил по очереди, на фазу укажет индикатор. Если имеется защитное заземление, то его жилу в электрических проводах помечают зелёным цветом. Нелишним будет посмотреть расцветку в месте подключения вашего питающего кабеля (силовой щит, сборка и т.д.).
9. После того как вы узнали «распайку» проводов и пометили их (запомнили цвета, повесили бирки и т.п.) — отключите питание вашего объекта!
10. Далее «фазный» провод подключаем к 1-й клемме, а «нулевой» — к 3-й клемме счётчика. (3-я и 4-я клеммы, как правило, соединены заводской перемычкой, см. схема 1).
Подключение закончено, можно опробовать счётчик на холостом ходу, а затем постепенно включить нагрузку. Если счётчик расчётный, необходимо вызвать специалиста энергосбыта для проверки и опломбирования.
Как самостоятельно установить счетчик для воды — читайте в нашей статье.
www.diy.ru
РубрикаРазное
Добавить комментарий
