Мультиметр это… устройство и возможности измерительного прибора

При создании или починке электрических цепей используются различные измерительные приборы, которые позволяют отслеживать все необходимые параметры. Мультиметр это универсальное устройство, объединяет в себе как минимум три из них — вольтметр, амперметр и омметр, для измерения напряжения, силы тока и сопротивления, соответственно. Это уже позволяет получить значительное количество информации про электроцепь как в рабочем состоянии, так и при отключенном питании.

Какие бывают мультиметры

Разные поколения электриков могут каждый по своему объяснять что такое мультиметр, так как эти приборы все время совершенствуются. Одни думают, что это достаточно большой и тяжелый ящик, а другие привыкли к миниатюрным устройствам, которые легко помещаются в ладони.

В первую очередь все мультиметры делятся на приборы по принципу действия — они бывают аналоговые и цифровые. Их легко различить по внешнему виду — у аналоговых стрелочный циферблат, а у цифровых — жидкокристаллический экран. Сделать между ними выбор достаточно просто — цифровые являются следующей ступенью развития этих устройств и выигрывают у аналоговых по большинству показателей.

Когда только появились первые цифровые мультиметры, то у них, конечно, были определенные конструктивные недочеты, позволяющие говорить о том, что это игрушка для любителей, но уже тогда было понятно, что у цифровых устройств огромный потенциал и со временем они вытеснят аналоговые приборы.

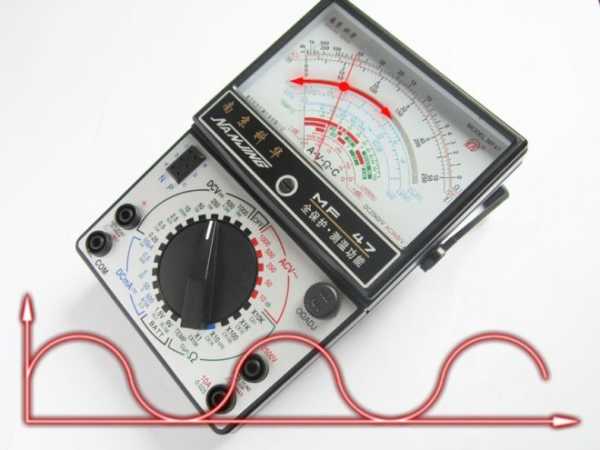

Аналоговые мультиметры

В некоторых случаях использование аналоговых мультиметров оправдано и сейчас — у них все еще есть ряд преимуществ, которые обусловлены самой конструкцией измерительного прибора. Его главной частью является рамка с закрепленной на ней стрелкой. Рамка может поворачиваться от воздействия на нее электромагнитного поля — чем оно сильнее, тем больше угол поворота.

Исходя из этого выделяются главный плюс аналогового устройства — инерционность отображения результатов измерений.

Простыми словами это отображается в следующих свойствах:

• Если измерять надо не линейные, а переменные данные (V, A или Ω), то стрелка в реальном времени станет показывать их изменения, наглядно демонстрируя всю амплитуду колебаний сигнала. Н, «цифре» в этом случае результат будет показан ступенчато — его значение будет изменяться раз в 2-3 секунды (это зависит от чувствительности прибора и его скорости обработки данных).

• Стрелочный мультиметр способен выявить паразитные пульсации напряжения или силы тока. К примеру, если в цепи есть постоянный ток величиной значением в один ампер, но каждые несколько секунд он может кратковременно увеличиваться/уменьшаться на 1/10 или 1/5, а потом возвращается к номиналу. В таком случае цифровой тестер может и вовсе не показать каких-либо изменений сигнала, а у аналогового стрелка будет как минимум «подрагивать» в эти моменты. То же самое произойдет и при наличии стойких помех — если колебания напряжения будут уже ощутимыми — цифровой мультиметр будет постоянно показывать различные данные, а аналоговый просто некое усредненное – «проинтегрированное» значение.
• Для работы цифрового мультиметра обязательно нужен источник питания, а аналоговому батарейка понадобится только если включить режим омметра.
• Для разных устройств могут быть разные экстремальные условия. Если цифровые без должной защиты не могут работать, к примеру, в высокочастотном электрическом поле, то для аналоговых это не является серьезным испытанием — они даже могут служить индикаторами его наличия.

Все сказанное относится не только к мультиметрам, но и к каждому аналоговому измерительному прибору по отдельности — амперметру, вольтметру или омметру.

Цифровые мультиметры

Их главный козырь это простота и функциональность, которые отражаются в отличительных свойствах таких приборов:

• Для изготовления такого устройства не нужно проводить филигранную работу по изготовлению электромагнитных катушек и закреплению их в корпусе, отладке и последующей подстройке уже в процессе эксплуатации.

Цифровой мультиметр это просто электрическая плата, в которую впаяны контакты и управляющие элементы.

• Значения, которые отображаются на экране, не требуют «расшифровки» или интерпретации, что часто бывает с аналоговыми устройствами, показания которых могут быть непонятны неспециалисту.
• Устойчивость к вибрации. Если на цифровые устройства тряска просто оказывает такое же действие как на любую деталь, то на стрелку аналоговых она влияет очень заметно, а в некоторых случаях может привести и к порче устройства.
• В отличие от аналоговых устройств, цифровой мультиметр самостоятельно калибруется при каждом включении, поэтому нет необходимости постоянно выставлять ноль на циферблате, что является болезнью любого стрелочного прибора.

Это далеко не весь список возможных преимуществ цифрового мультиметра — только те, что явно отличают его от аналогового устройства.

Как итог — если заниматься электротехническими работами достаточно серьезно, то желательно в своем арсенале иметь приборы обеих разновидностей, так как некоторые возможности у них диаметрально противоположные.

Как проводятся измерения цифровым и аналоговым устройствами – на следующем видео:

Что можно измерить мультиметром

Самые первые аналоговые устройства совмещали в себе 3 прибора и им можно было проверять напряжение (V), силу тока (A) и значения сопротивления проводников. При этом, если не было особой проблемы в измерении напряжения для постоянного и переменного токов, то объединить в одном корпусе измерительные приборы для проверки силы тока – и постоянного и переменного — получилось не сразу. Казалось бы, при чем тут дела давно минувших дней, но дело в том, что до сих пор не во все бюджетные приборы включают такой функционал. Как итог — обязательный минимум, который включает в себя мультиметр сегодня, это вольтметр для переменного и постоянного токов, измерение сопротивления и силы переменного или постоянного тока.

Далее, исходя из класса устройства, кроме вольтметра, амперметра и омметра, в нем также могут быть измерители частоты, температуры, схемы для проверки диодов (зачастую, совмещенные со звуковым сигналом — очень удобно для использования в качестве обычной прозвонки), транзисторов, конденсаторов и другие функции.

Не всем и не всегда нужны все перечисленные функции, поэтому выбор такого устройства это индивидуальная задача, которая решается исходя из планируемого фронта работ и бюджета, который можно выделить на покупку прибора.

Условные обозначения на шкале и лицевой панели мультиметра

Не обязательно читать инструкцию к мультиметру, чтобы определить на что он способен — эта информация будет доступна если просто посмотреть на его лицевую часть со шкалой установки режимов использования.

Так как функционал аналоговых устройств меньший, чем у цифровых, то как пример стоит рассмотреть именно последний прибор.

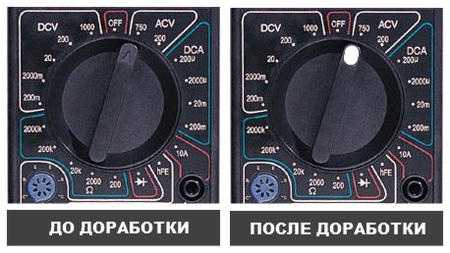

На подавляющем большинстве моделей режимы выставляются посредством поворотного диска, на котором есть метка, указывающая на участок шкалы, нанесенной на корпус.

Сама шкала поделена на секторы, метки в которых визуально различаются цветом или наглядно поделены на зоны. Каждая из них обозначает параметр, который измеряет тестер и позволяет выставить его чувствительность.

Обзор функционала цифрового тестера на видео:

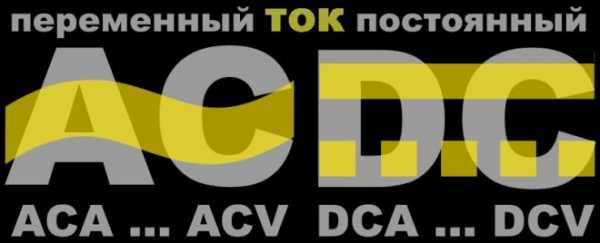

Постоянный и переменный ток

Способность устройства измерять значения переменного и постоянного тока видна по графическим меткам, либо буквенным обозначениям. Так как подавляющее большинство тестеров выпускаются зарубежными производителями, то и метки на них проставляются латинскими буквами.

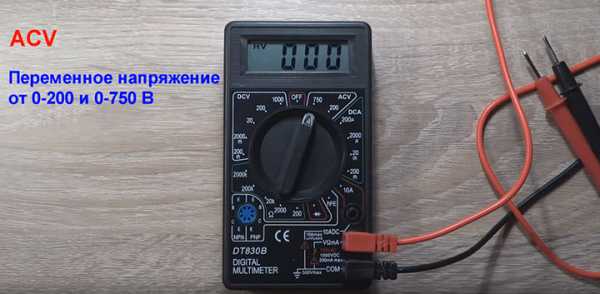

Переменный ток это волнистая линия либо литеры «AC», которые расшифровываются как «Alternating current». Постоянный, в свою очередь, помечается двумя горизонтальными линиями, верхняя из которых сплошная, а нижняя пунктирная. Буквенное обозначение пишется как DC, что расшифровывается как «Direct Current». Эти отметки ставятся возле секторов, включающих режимы измерения силы тока (обозначается литерой «A» — Ампер) или напряжения (обозначается литерой «V» — Вольт). Соответственно, для постоянного напряжения обозначения будут выглядеть как буква V с черточками возле нее или буквами DCV. Переменное напряжение обозначается как буква V с волнистой линией или буквами ACV.

Аналогично помечаются сектора для измерения силы тока — если переменный, то это литера A с волнистой линией или ACA, а если постоянный, то буква A с черточками или литеры ADA.

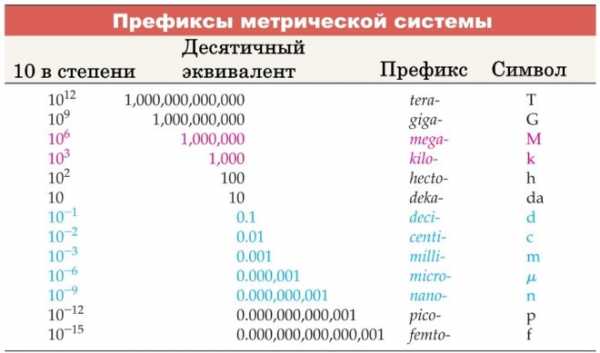

Префиксы метрической системы и диапазон измерений

Чувствительность прибора может быть настроена на измерение не только целых единиц, ведь зачастую в электросхемах применяются сотые или даже тысячные доли Вольта или Ампера.

Для корректного отображения результатов в схеме предусмотрены переключатели на шунты различного сопротивления и прибор показывает целые значения с учетом следующих префиксов:

• 1µ (микро) – (1*10^-6 = 0,000001 от единицы)
• 1m (милли) – (1*10^-3 = 0,001 от единицы)
• 1k (кило) – (1*10³ = 1000 единиц)
• 1M (мега) – (1*10⁶ = 1000000 единиц)

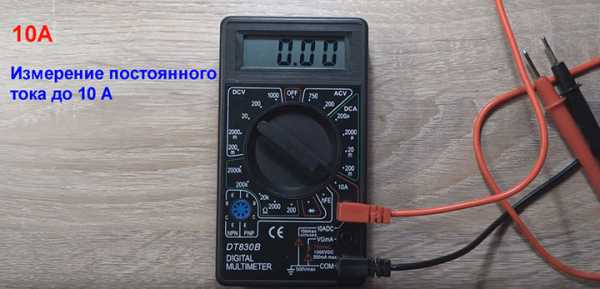

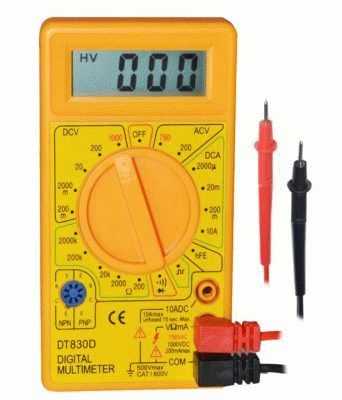

Если прибор выставлен на измерение силы постоянного тока (DCA) – указатель, например, развернут на 200 mA, это значит:

• Максимальный ток, что можно измерить в этом положении составляет 0,2 Ампера. Если измеряемое значение будет больше, то прибор покажет выход за допустимые пределы.
• 1 единица, показываемая тестером, равняется 0,001 Ампера. Соответственно, если прибор показывает цифру, к примеру, 53, то это следует читать как сила тока в 53 миллиампера, что в дробной десятичной записи будет выглядеть как 0,053 Ампера. Точно так же применяется приставка «кило» и «мега» — если регулятор выставлен на них, то единица на дисплее прибора обозначает тысячу или миллион (эти префиксы в основном используются при измерении сопротивления).

Если прибор показывает единицу, то для точности измерений стоит попробовать уменьшить диапазон — вместо значения на шкале с префиксом «m», выставить цифру с префиксом «µ».

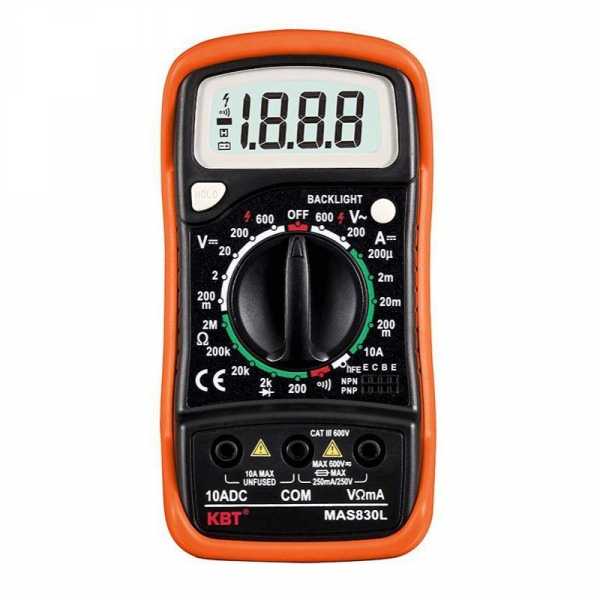

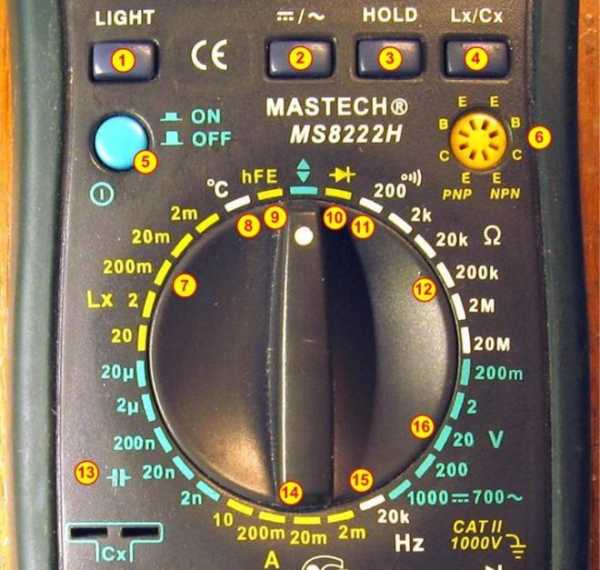

Обозначения различных функций

Прочие функции мультиметра также могут обозначаться различными знаками или буквами. При этом, оценивая функциональность устройства, надо помнить, что обозначения на мультиметре могут относиться к разным секторам и внимательно смотреть на каждый значок:

• 01. Подсветка дисплея – Light (свет)
• 02. DC-AC – этот переключатель «сообщает» устройству какой ток будет замеряться – постоянный (DC) или переменный (AC).
• 03. Hold — клавиша для фиксации на экране последнего результата измерения. Преимущественно такая функция востребована если мультиметр совмещен с измерительными клещами.
• 04. Переключатель сообщает устройству, что будет измеряться – индуктивность (Lx) или емкость (Cx).
• 05. Включение питания. Во многих моделях тестеров отсутствует — вместо этого питание отключает перевод указателя в крайнее верхнее положение — «на 12 часов»
• 06. hFE — гнездо для тестирования транзисторов.
• 07. Сектор Lx, для выбора пределов измерения индуктивности.
• 08. Temp (C) — измерение температуры. Для использования этой функции к устройству нужно подключить внешний датчик температуры.
• 09. hFE — включение функции тестирования транзисторов.

• 10. Включение проверки диодов. Зачастую эта функция совмещается со звуковым сигналом для прозвонки электроцепи — если провод неповрежденный, то тестер «пищит».
• 11. Звуковой сигнал — в данном случае он совмещен с наименьшим пределом измерения сопротивления.
• 12. Ω – Когда переключатель в этом секторе, то прибор работает в режиме омметра.
• 13. Сектор Cx – режим проверки конденсаторов.
• 14. Сектор A – режим амперметра. Прибор подключается к цепи последовательно. В данном случае сам сектор совмещен для постоянного или переменного токов, а что из них измеряется зависит от переключателя «2».
• 15. Fric (Hz) — функция измерения частоты переменного тока – от 1 до 20000 Герц.
• 16. Сектор V — для выбора пределов измерения напряжения электрического тока. В данном случае сам сектор совмещен для постоянного или переменного токов, а что из них измеряется зависит от переключателя «2».

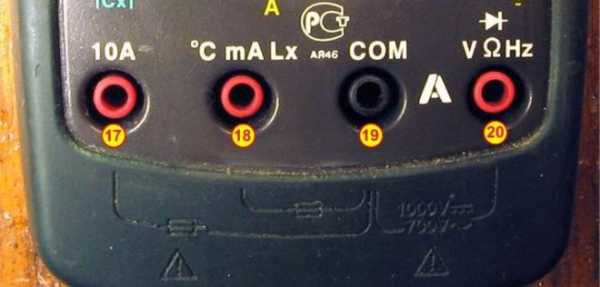

Кроме поворотной ручки, на мультиметре есть гнезда для подключения щупов – ими мастер и прикасается к точкам, в которых надо снять показания.

В зависимости от модели мультиметра, таких гнезд может быть 3 или 4.

• 17. Сюда подключается красный щуп, при необходимости замерить силу тока до 10 Ампер.
• 18. Гнездо для красного щупа. Используется при измерениях температуры (переключатель в это время выставляется на деление 8), силы тока до 200 mA (переключатель в секторе 14) или индуктивности (переключатель в секторе 7).

• 19. «Земля», «минус», «общий» провод — к этой клемме подключается черный щуп.
• 20. Гнездо для красного щупа при измерении напряжения электрического тока, его частоты и сопротивления проводки (плюс прозвонка).

Заключение — что выбрать

Профессиональному электрику сложно посоветовать какой функционал ему нужен от мультиметра для работы, а тем более нет смысла рекомендовать какую либо определенную модель устройства — каждый подберет прибор, а то и несколько, под свои нужды. Ну а для домашнего использования, как это ни странно, но лучше взять прибор близкий к «навороченному», но в разумных пределах в плане стоимости. Подробнее на видео:

Дело в том, что в таком случае сложно предугадать какие из функций могут со временем пригодиться. Как минимум точно понадобятся прозвонка и вольтметр, а если возникнет необходимость проверить мощность какого-либо устройства, то и амперметр. Далее, в порядке убывания можно расположить проверку температуры, конденсаторов, транзисторов, напряженности поля и частоты электрического тока. Кроме термометра, это все специфические функции, которые интересны только любителям радиоэлектроники, а для обычного обывателя просто увеличат стоимость устройства.

yaelectrik.ru

Мультиметры цифровые

Professional Digital Multimeters end Electrical Testers. Voltage & Current Dataloggers.

СООТВЕТСТВИЕ СТАНДАРТАМ БЕЗОПАСНОСТИ EN61010-1, CAT III 600 В И CAT II 1000V.

Профессиональные тестеры и мультиметры для анализа и контроля параметров электроэнергии.

Мультиметры – новое поколение измерительных приборов

Компания SHENZHEN EVERBEST MACHINERY INDUSTRY CO – известная во всем мире под брендом СЕМ является ведущим китайским производителем современных цифровых измерительных приборов. Среди многочисленного ассортимента одним из наиболее востребованных устройств считаются мультиметры, которые можно приобрести у официального представителя Московского филиала.

Мультиметры – универсальный измерительный прибор

Мультиметр являются современным универсальным измерительным прибором, совмещающим в себе функциональные возможности вольтметра: для замера напряжения, амперметра: для учета величины тока и омметра: для снятия показателя сопротивления. Кроме этого, с помощью данного устройства можно определить еще емкость и частоту. На сегодняшний день компания СЕМ готова представить к вниманию 2 модификации мультиметров: аналоговая и цифровая.

Аналоговые мультиметры

Аналоговые мультиметры отображают полученный показатель электрического параметра, способом перемещения стрелки по шкале с нанесенными делениями. Для точности значения необходимо учесть установленные пределы для замеров.

Таким образом, чтобы получить конечный результат предстоит произвести несколько арифметических действий:

1) разделить значение установленного предела на максимальный показатель шкалы;

2) полученную цифру умножить на показание устройства.

Достаточно долгий процесс, но при этом аналоговые мультиметры незаменимы: в случае, когда необходимо определить начало и конец обмотки в электродвигателе; при проверке конденсатора; при замере импульсного напряжения и тока. Главным преимуществом данной модификации является быстрая реакция на переменные электрические параметры и по сравнению с цифровыми приборами относится к безинерционным.

Цифровые мультиметры

Цифровые мультиметры – автоматически воспроизводят информацию на дисплее после измерения, что позволяет исключить сложные подсчеты, как в случае с аналоговыми приборами. В компании СЕМ представлен широкий модель ряд данных устройств, наделенных различными возможностями, благодаря которым можно произвести:

• замеры коэффициентов усиления транзистора;
• снятие температурного показателя, для этого достаточно подсоединить термоэлектрический датчик;
• замеры емкости конденсатора, частоты и продолжительности импульсов.

Основным преимуществом цифровых мультиметров является простота и удобство использования, и самое главное точные показания с минимальной погрешностью.

cem-instruments.ru

Цифровой мультиметр: конструкция и работа

Цифровой мультиметр – многофункциональное электронное измерительное устройство. В перечень оцениваемых параметров входят величины: ток, напряжение, емкость конденсатора, сопротивления резисторов.

Мультиметр китайский

Из чего состоит цифровой мультиметр

Историческая справка: магнитная стрелка, катушка индуктивности в качестве измерительного прибора

Удосужившийся единожды вскрыть старенький аналоговый тестер, устройству мультиметра не удивится. Налицо чувствительный элемент, сдобренный изрядной порцией типичных резисторов. В старых тестерах использовались емкости для измерения номиналов конденсаторов, в сегодняшних приборах принцип действия отличается. Рассмотрим вкратце исторические конструкции, чтобы переход к новинкам не вызвал футурошок.

В основе тестера заложены принципы, использованные в 1820 году (16 сентября) Швейггером для первой конструкции гальванометра. В темах про постоянный ток, магнитную индукцию обсуждалась историческая последовательность событий. Первый прибор автор называл мультипликатором. В переводе на русский – умножителем. Эффекты множества витков проволоки складывались. Получалось физическое умножение напряженности полей на число элементарных контуров. Речь затрагивает катушку индуктивности.

Произошло все так. В начале 1820 года Ханс Эрстед обнаружил: провод с током отклоняет стрелку компаса, расположенную неподалеку. Мнения расходятся, иногда утверждается: наблюдение сделал ассистент (студент, вольный слушатель), прочие придерживаются мнения — заметил происходящее сторонний человек, случайно зашедший в помещение. Тогда было принято использовать наглядные эксперименты, завлекая аудиторию.

Педагогикой зарабатывали многие люди науки ввиду скудности государственных дотаций. Как выразился сэр Хампфри Дэви, инструктируя молодого Майкла Фарадея – избегайте бросать немедля дела: наука — скупая леди, не слишком щедро одаривает людей, увлеченных ею.

Ханс Эрстед собирался показать студентам эффект нагрева проволоки, обнаруженный двумя десятилетиями ранее. Желающие прочитают подробнее в разделе, касающемся лампочки накала. Открытие совершил упомянутый выше сэр Хампфри Дэви, учредитель Королевского научного общества (Англии) — в числе прочих учредителей. При замыкании терминалов вольтова столба (подобие современного аккумулятора) платиновая нить быстро раскалялась докрасна (в скором времени сгорала в атмосфере). На момент 1820 года неизвестно о состоявшемся изобретении лампочки накала (см. о противоречиях исторической справки в разделе про лампочки накала), следствие неоткрытого закона Джоуля-Ленца было широко известно – нить светилась под действием электрического тока.

Линии магнитного поля охватывают проволоку спиралью. Имеют круговое сечение в поперечной плоскости. В ходе демонстрации Хансом Эрстедом свойств электричества провод прошел над стрелкой компаса. За счет взаимодействия собственного и наведенного током магнитных полей последняя отклонилась. Эффект наблюдался в 1802 году, писал о нём Джованни Доменико Романьози, одинокий вопль светила науки прошел незамеченным. Ханс Эрстдед не оставил неизвестного явления, немедля разослал весть на латинском – тогда общепринятом в научной среде языке – многим ученым. Даже сделал доклад.

Позже Ампер на очередном заседании продемонстрировал новое явление, присутствующий Лаплас заметил: эффект допустимо усилить, изогнув провод. Появилась первая катушка индуктивности, которую Швейггер встроил в мультипликатор. Столь долгое вступление сделано, чтобы показать, как появился амперметр, до недавних пор выступавший основой тестера.

Амперметр постоянного тока

Как применяется мультипликатор в механических тестерах

В силу особенностей цифровой мультиметр измеряет напряжение, механический тестер – электрический ток. В катушке индуктивности поле витков усиливается, отклоняя стрелку. Напоминает опыты Эрстеда. Простой прибор послужит для разнообразных задач:

1. Измерение напряжения.
2. Оценка величины переменного и постоянного тока.
3. Измерение величины активных сопротивлений и ёмкостей.

Опишем происходящее:

• Малый ток измеряется непосредственно. Каждый следующий предел пропускается через резистор нужного номинала. Больший ток ослабляется, малый подается почти без изменений мультипликатору (амперметр). Для переключения пределов присутствует ручка управления, перебрасывающая контактор в нужное положение. Переменный ток перед оценкой значения требуется выпрямить. Используются полный или половинный диодный мост. Выпрямленный ток пропускается через нужной величины резистор для ослабления, предел регулируется ручкой управления, результат подается мультипликатору.
• Напряжение измеряется схожим образом. Постоянное образует резистивный делитель с дополнительным сопротивлением, активной частью импеданса катушки мультипликатора. Возникает рассчитанный заранее ток, с учётом которого и проградуирована шкала прибора. Аналогично выделяется ряд пределов, переключаемых ручкой. У каждого номинала резистор индивидуальный, шкалы могут совпадать (см. надписи циферблата тестера). Переменное напряжение выпрямляется диодным мостом.

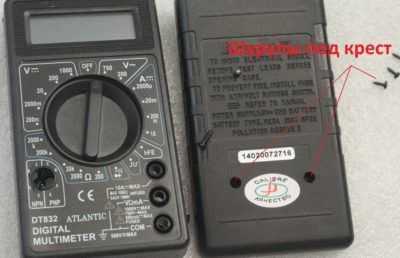

  Корпус мультиметра

• Для измерения емкостей используется блок конденсаторов. Измеряемый элемент включается параллельно связке, ответвляет часть тока (сеть 220 вольт 50 Гц). Мультипликатор оценивает потери, отклонение стрелки указывает на градуировку шкалы в единицах долей фарада (названа в честь Майкла Фарадея). Здесь следует обратить внимание: показания прибора будут сильно зависеть от частоты сети, амплитуды напряжения розетки.
• Номиналы резисторов измеряются с использованием встроенной батарейки (Крона). Принцип прежний: постоянное напряжение образует некий ток, значение заранее известно. Отклоняет стрелку на определенный угол, шкала проградуирована соответствующими единицами (Омы).

Как работает цифровой мультиметр

В основе цифрового мультиметра контроллер с модулем аналого-цифрового преобразователя. В микросхему (на фото залита каплей компаунда) входит блок, анализирующий размер приходящего напряжения. Отличие от описанной выше конструкции: позволяет проделывать уже упомянутые операции плюс:

Микросхема мультиметра

1. Прозванивать сопротивления, резисторы. На жаргоне электронщиков операцией обозначается процедура оценки целостности проводников, либо p-n-переходов полупроводниковых приборов. Звонок напоминает типичный зуммер, встретим в любом системном блоке персонального компьютера (см. фото). При замыкании цепи издает резкий звук. Отсюда происходит название процедуры. Зуммер молчит — оцениваемый элемент электрической цепи неисправен.
2. Аналогичным образом проверим транзисторы, но современный мультиметр припас один приятный сюрприз: многие приборы позволят измерить коэффициент усиления по току. Параметр часто обозначается греческой буквой бета, либо представлен h-параметрами, как h₂₁. Иногда сюда добавляется буква. Например, «э» означает: параметр измерен транзистора, включенного по схеме с общим эмиттером (наиболее часто встречающаяся в простых устройствах). Под указанные цели на фронтальной панели цифрового мультиметра имеется специальное гнездо. Целых два – для p-n-p и n-p-n-структур. Параметры полевых транзисторов оцениваются иначе, конкретика выходит за рамки статьи.
3. Максимальные изменения претерпел принцип измерения емкостей. Теперь на терминал, куда вставлены ножки элемента, подается кратковременно напряжение, затем оценивается время разряда. Напряжение конденсатора убывает по экспоненциальному закону, изучив, можно выдать оценку исследуемого параметра. Факт широко используется техникой для разных целей. Литературе чаще приводит примеры с постоянной времени RC, характеризующей параметры фильтров. Считается, за три периода равных постоянной времени, заряд теряется практически полностью.
4. Дополнительным бонусом дорогих цифровых мультиметров является измеритель температуры. Действие основано на эффекте термопары. Раз Георг сумел оценить напряжение, электроника тем паче сделает. Напряжение оценивается аналого-цифровым преобразователем, отображается в виде температуры дисплеем.

Использование мультиметра

Отличаясь от мультипликатора, оперирующего током, контроллер оценивает напряжение. Встречается чаще серия чипов 7601. Описания типичных представителей приводятся повсеместно. Смотрите видео на ютубовском канале Чип&Дип. Измерительных входов два: один для высоких напряжений. Внутри стоит компаратор, преобразующий уровень аналогового сигнала в цифровой вход. У серии 7601 несколько опорных входов внешних резисторов, конденсаторов, структурно входящих в состав таймера, генерирующего тактовые импульсы. Иногда используется встроенный, в остальных — постоянная времени задается значениями R и C.

Полученный с компаратора код разбивается на группы по тысячам, сотням, десяткам, единицам, подается на защелку (latch). Последнее выступает ячейкой памяти, способной хранить внесенную информацию. В противном случае показания на дисплее будут неустойчивы. Устройство обновляет цифры, чтобы не казалось слишком быстро человеку (порядка трех раз в секунду). Экраном управляет специальный драйвер – микросхема, формирующая сигналы свечения сегментов дисплея. Отдельной строкой идет символ минуса. Подсветка отсутствует, хотя может иметься опция.

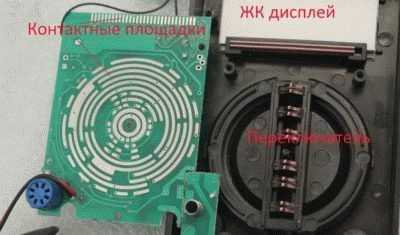

Занимательной частью цифрового мультиметра считается переключатель режимов. Ручка, снабженная множеством контактов (см. фото), замыкающая в нужном порядке лабиринт контактных дорожек, расположенных на плате. Мало отличается от механического тестера принципом действия, несмотря на кажущуюся сложность: чередуются пассивные элементы схемы.

Переключатель режимов

После сборки прибор часто нуждается в калибровке. Для цепи измерения температуры выполняется так:

1. Помещают термопару в смесь холодной воды со льдом температурой 0 градусов Цельсия, добиваются подстройкой потенциометра нижнего предела (низковольтный вход) соответствующих показаний табло.
2. Датчик нагревается до ста градусов, регулируется верхний предел. Пока на дисплее не появится нужное значение.

В процесс работы цифрового мультиметра выделение тепла с микросхемы минимальное. Типичное значение мощности рассеивания составляет доли ватта. Охлаждение прибору не требуется. Важно правильно подключать щупы. Черный является схемной землей, обозначается COM. Измерительных входов чаще два, один для больших токов. Хотя присутствует защита предохранителем (помечено меткой fused), при неправильной подаче сигнала возможен выход цифрового мультиметра из строя. Избегайте черным щупом трогать высоковольтные цепи, выполнять не предусмотренные инструкцией действия.

vashtehnik.ru

Мультиметры. Виды и работа. Применение и измерение

Измерительные приборы с электронной начинкой и ручным управлением, применяемые в электронике и электротехнике для измерения свойств цепи электрического тока называются мультиметры. Приборы могут измерять различные параметры, включая напряжение, ток, сопротивление, емкость, определять полярность выводов, а также цоколевку транзисторов и многие другие параметры.

Устройство

Мультиметры состоят из пластмассового корпуса, в котором располагается электронная начинка, блока питания, экрана, или стрелочной шкалы, регулятора, которым можно выбирать вид и интервал измерений.

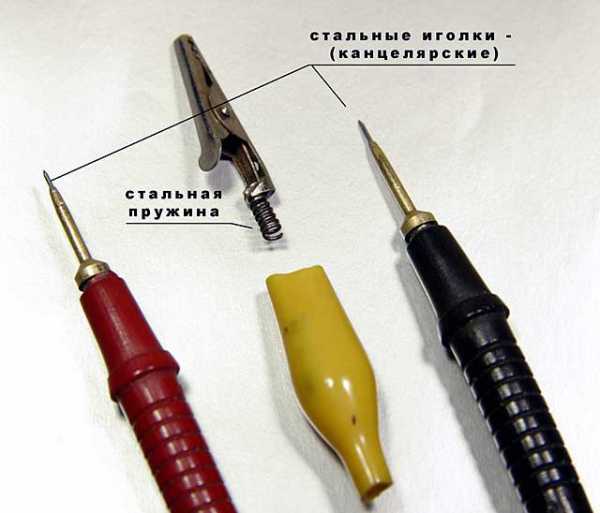

Чтобы было удобно измерять параметры цепи, устройство снабжено специальными щупами, которые выполнены в виде заостренных металлических стержней с изолированными ручками. Эти щупы присоединяются к мультиметру штекерами через гибкие проводники.

Классификация и особенности

Все мультиметры, или как их еще называют, тестеры, делятся на два класса:

• Аналоговые.
• Цифровые.

Рассмотрим подробнее каждый класс измерительных устройств.

Аналоговые мультиметры

Тестеры классического типа, которые используются давно, имеющие стрелочную шкалу показаний, относятся к аналоговому классу приборов. Они уже практически вытеснены цифровыми приборами.

В корпусе имеется встроенный экран с градуированной шкалой и стрелкой. Измерения осуществляются с применением электронных блоков.

Такие приборы не обладают высокой точностью замеров, но достаточно надежны в работе. С помощью них можно измерить параметры при сильных помехах от радиоволн, в отличие от современных цифровых устройств.

Цифровые мультиметры

Цифровые тестеры относятся к приборам высокой точности. Они оснащены электронными компонентами компактных размеров, удобным цифровым жидкокристаллическим дисплеем.

В основе конструкции цифрового прибора имеется контроллер с аналого-цифровым преобразователем. В микросхеме находится блок, который производит анализ напряжения.

С помощью таких устройств можно измерить параметры с наименьшей погрешностью, они удобны в эксплуатации и имеют небольшие размеры. Основным их недостатком является повышенная чувствительность к радиопомехам и другим электромагнитным излучениям.

Классификация по точности

Мультиметры имеют различную точность измерений в зависимости от исполнения прибора. Наиболее простыми являются тестеры с разрядностью 2,5. Это эквивалентно точности измерений 10%. Наиболее применяемыми моделями стали мультитестеры с точностью 1%. Также такие приборы могут иметь более низкую точность. Их стоимость зависит от точности. Чем выше точность измерений, тем прибор дороже.

Сфера применения

Эти универсальные приборы позволяют измерять несколько параметров постоянного и переменного тока: напряжение, ток, сопротивление, в то время как специализированные приборы, такие как омметры, амперметры и вольтметры, могут измерить только один определенный параметр цепи.

Мультиметры широко используются в промышленной сфере, электротехнике, электронике, в инженерных расчетах, при проведении ремонтных и эксплуатационных работ. Вместе с контрольными лампами мультитестеры применяют при отделочных работах, во время монтажа и подключения электрической сети. Использование мультиметров дает возможность обеспечения качественной установки электрооборудования.

Подготовка прибора к работе

Для начала необходимо прочитать инструкцию к прибору и убедиться в том, что он может функционировать в той цепи напряжения, которую вы хотите измерять.

Перед началом измерений прибор нужно подготовить к работе, собрать все элементы, подсоединить к клеммам корпуса гибкие проводники со щупами. Чаще всего при осуществлении многих измерений, например, при контроле внутренних электрических систем здания, примеряется определенный алгоритм подключения мультитестера:

• Черный нулевой проводник вставляется в гнездо «СОМ».
• Красный провод (фазный) вставляется в гнездо, расположенное выше черного, для замера напряжения, силы тока (не более 200 мА) и сопротивления.

Предупреждение: необходимо убедиться в том, что у гнезда для красного провода есть маркировка со знаком «V». Красный штекер нельзя вставлять в третье гнездо (оно служит для замера постоянного тока до 10 ампер), при измерении переменного тока бытовой сети, так как это опасно для жизни.

Проверка цепи цифровым мультиметром

Тестирование параметров цепи осуществляется для контроля состояния изоляции проводов, их целостности, качества соединений. Прозвонка цепи производится двумя методами.

Метод замера сопротивления цепи

Установите регулятор в режим замера сопротивлений на любое значение показаний.

Приложите щупы к проводам проверяемой цепи. Если на экране появилась «1», то провода не имеют между собой контакта, то есть, сопротивление между ними наибольшее. Также это может говорить о том, что цепь разорвана, либо о правильности сборки, отсутствии замыканий и неисправности изоляции проводов.

Если же на дисплее отобразилось некоторое значение, то по цепи протекает ток. Это говорит о том, что имеется замыкание проводов, либо свидетельствует о хорошей сборке. В этом случае, чем ниже значение сопротивления на дисплее, тем качественнее сборка.

Порядок прозвона 3-жильного кабеля на наличие замыкания проводов.

Метод измерения проводимости

Установите регулятор в режим проверки цепи (есть не во всех приборах).

Далее проводите измерения по алгоритму, описанному выше.

Определение напряжения и прозвон заземления

Для измерения напряжения и контроля контура заземления, при помощи ручки переключения установите режим для напряжения переменного вида, на значение интервала, превышающего измеряемое напряжение.

Определение напряжения

Вставьте наконечники щупов в гнезда розетки сети.

На экране появится величина напряжения. Полярность щупов для подключения не важна, так как при подключении щупов с обратной полярностью на экране также будет отображаться измеряемая величина, только со знаком минуса.

Величина напряжения в сети постоянно изменяется, и чаще всего отличается от 220 вольт, но это не является поломкой или неисправностью.

Прозвон заземления

Для проверки заземляющего контура один щуп прикладывают к заземлению, другой к фазе.

При прозвонке заземления, часто возникают трудности. Цепь заземление – фаза и нейтраль – фаза прозваниваются практически с равными значениями напряжения. Поэтому их трудно отличить. Если самостоятельно не было установки электрической проводки, то скорее всего провод заземления окажется нулевым проводом.

Наиболее сложным является определить контуры заземления в старых домах с отсутствующим заземлением. Если заземление было соединено с нулевым проводом, то возникнут проблемы с измерительными приборами и безопасностью бытовых устройств.

Для предотвращения особых сложностей, перед монтажными работами нужно убедиться, есть ли заземление на входе в здание в распределительном щите, а потом осуществлять соединения по цветовой маркировке проводов.

Если нужно выяснить, есть ли заземляющий контур в проводке, то следуйте некоторым советам:

• Во вновь построенных домах значение напряжения в цепи фаза-заземление больше, чем в цепи фаза-нейтраль.
• Между нулевым проводом и заземлением возможно появление напряжения, вследствие наличия слабого потенциала на проводе ноля.

Проверка транзисторов

Подобным образом проверяются транзисторы. Инновационные мультитестеры оснащены функцией измерения коэффициента усиления. Это значение обозначают одной из греческих букв, или буквой «h» с дополнительной буквой, например, «э». Это значит, что величина была измерена для полупроводника, подключенного с общим эмиттером. Для измерения усиления транзистора имеется два отдельных гнезда для разных структур полупроводников. Величины полевых типов транзисторов определяют по-другому, более сложному варианту, и не может быть определена таким измерительным прибором.

Измерение емкости

Ножки конденсатора вставляются в специальные гнезда, подается импульс напряжения, делается оценка времени разряда. Разность потенциалов на конденсаторе уменьшается по экспоненциальному закону, по которому дается оценка этого параметра. Этот метод применяется в технике для различных целей.

Измерение температуры

Дополнительной функцией некоторых цифровых устройств является измерение температуры, которое основано на действии термопары. Современная электронная техника может определить температуру по изменению сопротивления термопары. Напряжение также определяется аналого-цифровым преобразователем и выдается на дисплей.

Для измерения температуры контроллер имеет дело с напряжением. На корпусе мультиметра имеется специальное гнездо для подключения проводов термопары. Чтобы измерить температуру выполняют следующие шаги:

• Вставляют провода термопары в соответствующее гнездо.
• Размещают термопару в измеряемую среду.
• На дисплее выдается величина температуры.

Работа аналогового мультиметра

Этот прибор работает с током, в отличие от цифрового устройства, который в работе использует напряжение. В индуктивной катушке поле витков усиливается и отклоняет стрелку в сторону. Такой прибор служит для:

• Измерения сопротивлений и емкостей.
• Измерения напряжения.
• Определение силы тока.

Показания всех параметров выдается на стрелочный экран с градуированной шкалой. Для переключения интервалов измерения имеется ручка управления. Так же, как и в цифровом приборе, есть специальные гнезда для подключения проводов щупов.

Стрелочные аналоговые мультиметры в настоящее время потеряли свою актуальность из-за популярности цифровых приборов.

Похожие темы:

electrosam.ru

как выбрать, характеристики, плюсы и минусы

Реклама от спонсоров:

Мультиметр предназначен для определения физических величин электроприборов и электрических соединений, тестер совмещает в себе функции сразу нескольких устройств, включая амперметр, вольтметр и омметр. На современном рынке измерительных приборов представлен большой выбор аналоговых и цифровых устройств. Цифровые мультиметры обладают более обширным функционалом и минимальной погрешностью.

Как выбрать цифровой тестер

Перед выбором модели следует определить, для каких целей приобретается мультиметр. Для выполнения бытовых задач подойдет тестер с базовым набором функций, для профессионального использования потребуется прибор с расширенными функциональными возможностями. При выборе мультиметра также следует обратить внимание на ключевые характеристики цифрового устройства.

Важные параметры

• разрядность экрана – параметр определяет, сколько цифр будет отображено на дисплее после запятой при измерении;
• диапазон измерений – указывает нижние и верхние границы значений измеряемых параметров;
• погрешность – показатель, влияющий на точность результата, в идеале погрешность не должна превышать 1-1,5%;
• надежность и качество коммуникационных деталей.

Второстепенные критерии

• форм-фактор;
• цвет корпуса;
• страна-производитель;
• конструктивные особенности (подсветка дисплея, подставка и т.п.).

Лучшие модели цифровых тестеров представлены в обзоре.

Цифровой мультиметр Mastech MY62

Электронный измерительный прибор используется для определения ряда технических характеристик, в том числе переменной и постоянной силы тока, напряжения, емкости, сопротивления и температуры. На лицевой панели измерительного устройства расположен многопозиционный переключатель, посредством которого осуществляется ручная установка пределов измерения величин. Мультиметр оснащен функциями тестирования транзисторов и диодов, звуковой прозвонки цепи.

Характеристики

• разрядность экрана – 3 ½;
• число измерений в секунду – 3;
• питание – от аккумуляторной батареи;
• вес мультиметра – 0,31 кг;
• размеры корпуса – 9,1х18,9х3,15 см;
• постоянное напряжение – нижняя граница 0,001 В, верхнее значение 1000 В;
• переменное напряжение – 0,001-700 В;
• сила тока – минимальный параметр 1 мкА, верхний предел 10А;
• температура – минимальная -20⁰С, максимальная +1000⁰С;
• сопротивление – нижняя граница 0,1 Ом, верхнее значение 200 МОм;
• емкость – минимальная 2 пФ, максимальная – 20 мкФ;
• частота – в диапазоне от 40 до 400 Гц.

Плюсы

• компактные габариты устройства;
• функциональность;
• высокая точность результата;
• автоотключение;
• звуковая индикация;
• хорошо читаемый ЖК-дисплей;
• чехол в комплекте поставки.

Минусы

• стоимость;
• вес.

Цифровой мультиметр КВТ MAS830L

Модель мультиметра КВТ MAS830L от известного бренда Mastech представляет собой компактный портативный измерительный прибор с ручным выбором пределов измерений. Цифровой тестер оснащен большим 3 ½-разрядным жидкокристаллическим экраном с высотой знака 12,7 мм и стандартными разъемами для подключения щупов. Компактное устройство используется для определения значений напряжения, сопротивления, постоянного тока и проверки исправности диодов.

Характеристики

• питание – от аккумуляторной батареи;
• вес прибора – 0,2 кг;
• размеры мультиметра – 13,8х6,9х3,1 см;
• число измерений за секунду – 3;
• постоянное напряжение – минимальная величина 0,2 В, верхний параметр 600 В;
• напряжение переменное – нижнее значение 200 В, максимальное 600 В;
• температура – минимальная -20⁰С, максимальная +760⁰С;
• частота – диапазон измерений 40-400 Гц;
• сила тока – минимальная 0,002 А, максимальная 10 А;
• сопротивление – нижняя граница 200 Ом, верхнее значение 2 МОм.

Плюсы

• подсветка дисплея с автоматическим отключением;
• функция вывода измеренных значений на экран;
• полимерный защитный кожух;
• откидная подставка;
• малый вес;
• компактные размеры корпуса;
• диод-тест;
• функция «прозвонки» электрической цепи;
• доступная цена;
• высокая точность измерений.

Минус – ограниченное количество измеряемых величин.

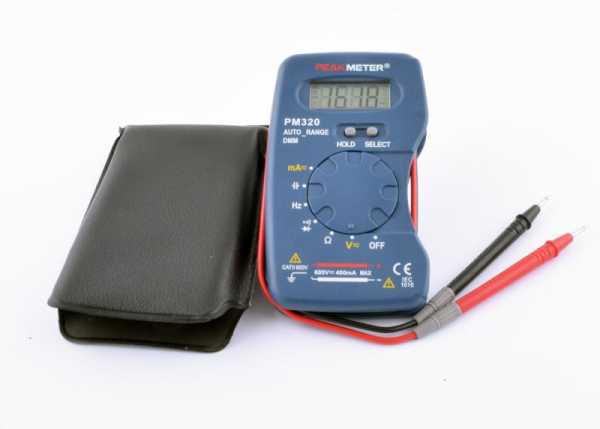

Мультиметр цифровой PEAKMETER PM320

Карманный измерительный прибор PEAKMETER PM320 позволяет с высокой точностью определить ряд параметров электрической цепи – напряжение, емкость, силу тока, сопротивление, частоту. Выбор пределов измерений осуществляется в автоматическом режиме. К дополнительному функционалу устройства относится тестирование диодов и звуковая индикация при падении сопротивления в электроцепи ниже 50 Ом.

Характеристики

• вес прибора – 0,14 кг;
• размеры прибора – 3х13х8 см;
• питание – аккумуляторная батарея LR44;
• постоянное напряжение – нижняя величина 0,001 В, верхний предел 600 В;
• напряжение переменное – минимальный параметр 1 мВ, максимальный предел 600 В;
• минимальная емкость – 1 пФ, максимальная величина – 100 мкФ;
• частота – диапазон величин от 0,01 Гц до 100 кГц;
• сила тока – от 0,01 мА до 0,4 А;
• сопротивление – нижняя граница 1 Ом, верхнее значение 40 МОм.

Плюсы

• стильный дизайн;
• небольшой вес;
• миниатюрные габариты;
• эргономичная конструкция;
• чехол для транспортировки в комплекте;
• автовыключение питания;
• минимальная погрешность показаний;
• возможность фиксации показаний на дисплее;
• автоматическая индикация полярности;
• привлекательная цена.

Минус – не предусмотрена подсветка экрана.

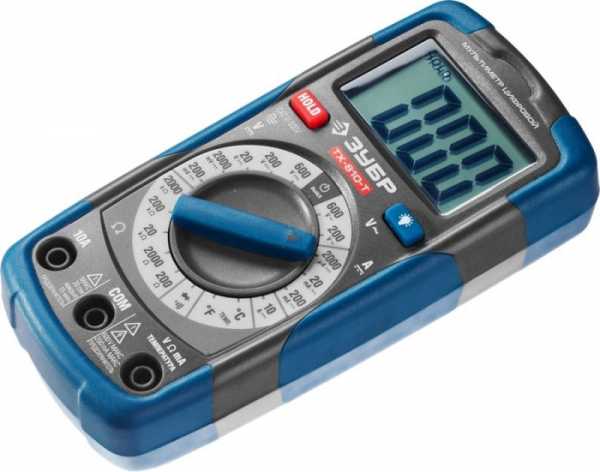

Мультиметр цифровой Зубр ТХ-810-Т

Электронный тестер Зубр ТХ-810 – это измерительный цифровой прибор с оптимальным набором функций, который может использоваться как в профессиональной сфере, так и в быту. Устройство применяется для определения физических параметров и диагностики электрических приборов и цепей. Выбор пределов измеряемых значений осуществляется в механическом режиме при помощи многопозиционного переключателя.

Характеристики

• питание – аккумуляторная батарея;
• количество измерений за секунду – 3;
• вес прибора – 0,215 кг;
• размеры прибора – 13,8х6,8х3,7 см;
• переменное напряжение – от 200 В до 600 В;
• постоянное напряжение – нижнее значение 0,2 В, максимальный предел 600 В;
• постоянный ток – нижний диапазон 0,002 А, максимальное значение – 10 А;
• сопротивление – минимальный параметр 200 Ом, верхний предел 2 МОм.

Плюсы

• простая конструкция;
• качественная сборка;
• противоскользящий прорезиненный корпус;
• наличие подставки;
• большой дисплей;
• интуитивное управление устройством;
• подсветка дисплея;
• функция Data Hold, позволяющая фиксировать результат измерений;
• диодный тест;
• индикация перегрузки;
• плавкий предохранитель;
• минимальная погрешность;
• универсальность устройства;
• демократичная цена.

Минус – вес мультиметра.

Цифровой мультиметр NEO 94-001

При помощи универсального цифрового тестера NEO 94-001 можно с легкостью определить величину напряжения тока в электрической цепи, измерить силу тока, емкость и сопротивление. Конструкция прибора предусматривает автоматическое переключение диапазона измерений. Мультиметр оснащен технологией Data Hold, которая позволяет фиксировать последние результаты замеров.

Характеристики

• питание – три батареи типа ААА;
• вес прибора – 0,385 кг;
• размеры прибора – 15,8х7,5х3,5 см;
• постоянное напряжение – нижний предел 0,2 В, максимальный параметр 600 В;
• переменное напряжение – минимальное значение 2 В, верхний предел 600 В;
• сила постоянного тока – 200 мкА-10 А;
• емкость – минимальная 20 пФ, максимальная 1000 мкФ;
• сопротивление – минимальная величина 200 Ом, верхний предел 2 МОм.

Плюсы

• легкий корпус из высокопрочного пластика;
• нейлоновый чехол для транспортировки и хранения прибора;
• информативный жидкокристаллический дисплей с подсветкой;
• функциональность;
• максимальная точность измерений;
• коэффициент усиления транзисторов;
• диод-тест;
• автоотключение;
• звуковая индикация.

Минусы

• стоимость выше средней ценовой категории;
• увеличенная масса прибора.

Цифровой мультиметр СЕМ DT-9908

Измерительное устройство применяется для диагностики электроприборов и определения основных параметров электрических соединений. Тестер заключен во влагозащищенный и водонепроницаемый пластиковый корпус. Универсальный мультиметр СЕМ DT-9908 может использоваться для определения параметров электрических цепей в профессиональных и бытовых целях.

Характеристики

• количество измерений в секунду времени – 2;
• вес прибора – 0,36 кг;
• размеры прибора – 18,2х8,2х5,5 см;
• питание – аккумуляторная батарея;
• максимальное постоянное напряжение – 1000 В;
• максимальное переменное напряжение – 700 В;
• ток – до 20 А;
• предельное значение по емкости – 200 мкФ;
• частота – до 2000 Гц;
• температурный предел – 760⁰С;
• максимальное сопротивление – 20 МОм.

Плюсы

• широкий функционал;
• ударопрочный корпус;
• эргономичный дизайн;
• выдвижная опора;
• высококонтрастный ЖК-экран с подсветкой;
• автовыключение питания;
• функция термометра;
• проверка диодов;
• простое управление;
• выбор диапазонов в атематическом режиме;
• фиксация измерений;
• высокая степень защиты.

Минусы

• немалая стоимость;
• увеличенный вес.

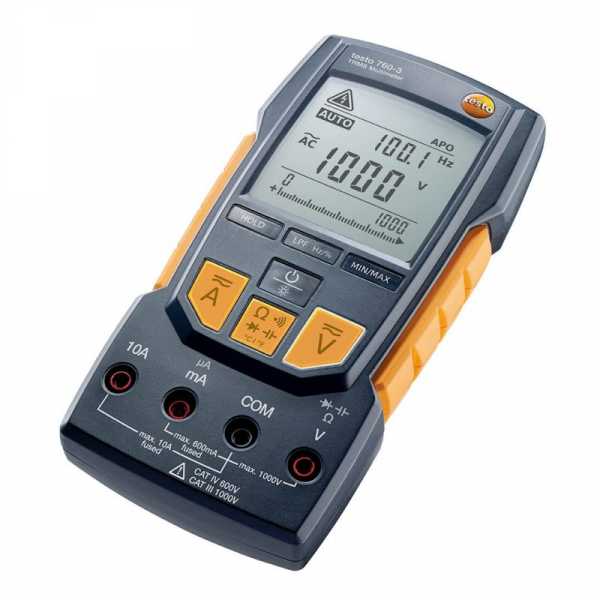

Цифровой мультиметр Testo 760-3

Интеллектуальный профессиональный тестер в автоматическом режиме идентифицирует тип измерительного щупа и определяет параметр, который необходимо измерить. Прибор для диагностики электрических соединений Testo 760-3 оснащен инновационной технологией управления, представленной в виде функциональных кнопок, которые обеспечивают максимальный комфорт для пользователя.

Характеристики

• вес прибора – 0,34 кг;
• размеры прибора – 16,7х8,4х4,5 см;
• питание – три батарейки типа ААА;
• напряжение – минимальный параметр 0,001 В, верхний предел 1000 В;
• сила тока – от 0,001 А до 10 А;
• сопротивление – нижнее значение 0,1 Ом, верхняя величина 60 МОм;
• граничные величины емкости – 0,001 пФ, 60000 мкФ;
• частота – минимальная величина 0,1 Гц, максимальное значение 60 МГц;
• температура – от -20 до +500⁰С.

Плюсы

• широкие функциональные возможности;
• стильный внешний вид;
• широкоформатный дисплей;
• подсветка экрана;
• автоматический выбор режимов работы и пределов измерений;
• низкая погрешность измерений;
• диодный тестер;
• импульсный счетчик;
• температурный адаптер;
• фиксация на дисплее последних показаний;
• автоматическое отключение устройства.

Минусы

• высокая стоимость;
• увеличенная масса.

Домашний мастер при помощи тестера может самостоятельно определять наличие разрывов в электроцепи, замерять величину силы тока, сопротивления и напряжение в сети, емкость конденсаторов и работоспособность диодов и транзисторов. Мультиметр – незаменимый помощник в ремонте электрооборудования.

Реклама от спонсоров:

vash.market

Цифровой тестер радиоэлементов | 2 Схемы

Быстрая проверка работоспособности большого количества радиоэлементов, испытание радиодеталей после демонтажа или длительного хранения, определение неизвестных параметров радиоэлементов. Все эти задачи приходится решать каждому радиолюбителю. Автоматический цифровой тестер радиоэлементов M328 LCR-T4 может стать хорошим помощником в такой работе. Данное устройство достаточно широко известно радиолюбителям и пользуется существенной популярностью [1-8]. Тестер был приобретен на Алиэкспресс.

Цифровой тестер радиоэлементов M328 LCR-T4 с Али

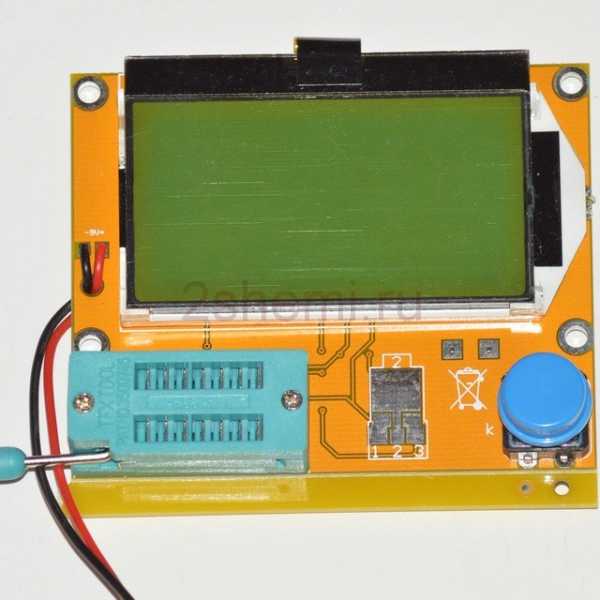

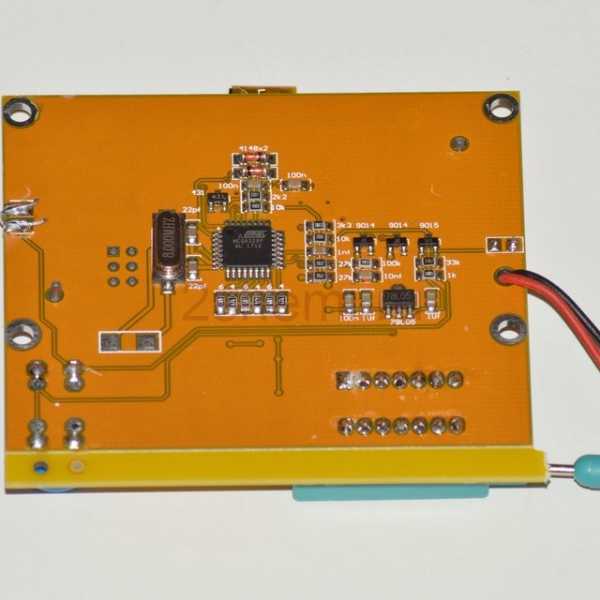

В данной минимальной комплектации поставляется только печатная плата устройства.

Устройство упаковано в антистатический пакет. Следует заметить, что какой-либо дополнительной защиты от повреждения при транспортировке кроме упаковочного пакета не было, что не здорово, особенно потому, что прибор имеет довольно крупный и хрупкий экран. Экран немного поцарапан, что впрочем, не критично. Сам экран прикреплен к плате только с помощью шлейфа и может легко выпасть из крепежных отверстий, что почти наверняка приведет к повреждению устройства.

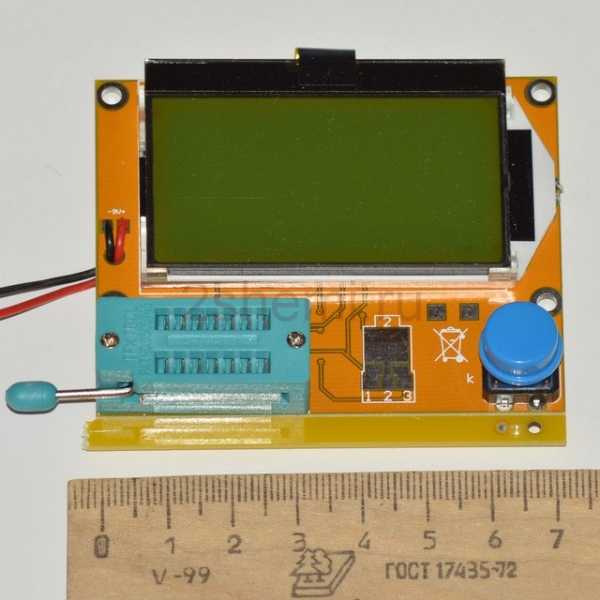

Печатная плата имеет размер 65 х 72 мм, масса тестера 45 г.

На передней панели устройства под экраном хорошо виден разъем для подключения проверяемых радиодеталей. Разъем имеет всего три контакта. Маркировка находится на самой плате рядом с разъемом. При этом контакт номер 1 продублирован многократно, для удобства подключения радиодеталей разного размера.

Рядом с разъемом имеется единственная кнопка управления, при нажатии на которую запускается цикл измерения. Устройство питается от батареи типа 6F22 «Крона», ток потребления в ждущем режиме очень мал, измерить его не удалось.

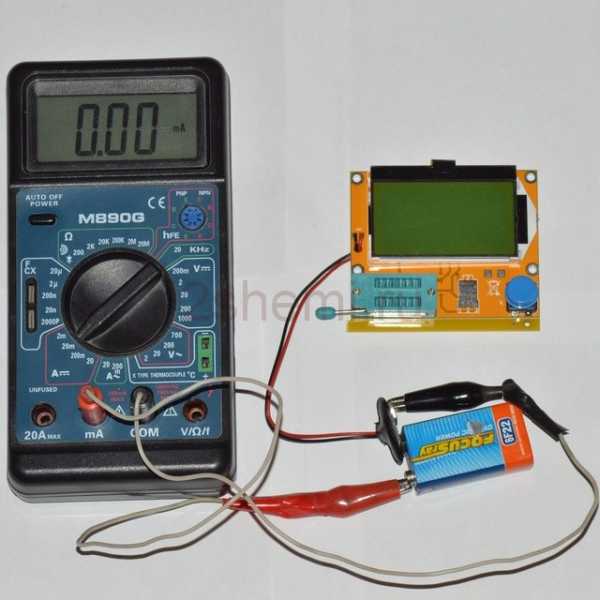

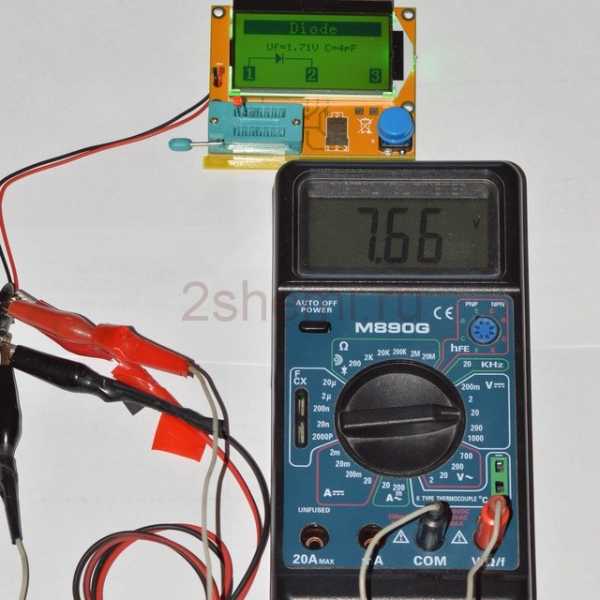

В рабочем режиме без подключения радиоэлемента ток потребления составляет 7-13 мА. Видно, что когда радиоэлемент не установлен, то на экране появляется соответствующее сообщение.

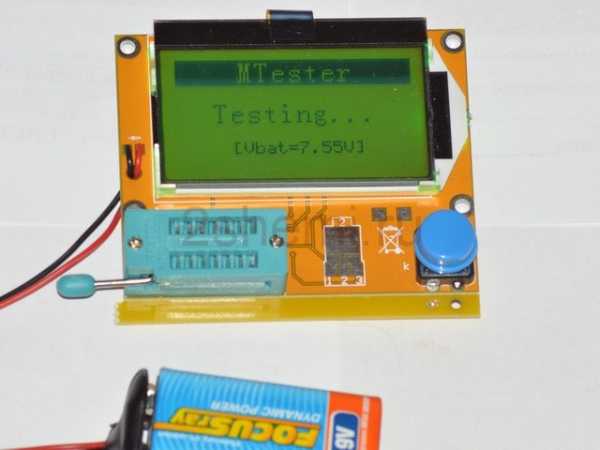

При запуске устройства измеряется напряжение источника, если напряжение недостаточно, то тестер отключается.

Тестер сохраняет работоспособность при снижении напряжения питания до 7,5 В, при этом искажений в измерении сопротивлений не отмечено.

Испытания тестера Т4

По заверениям продавца модуль может измерять сопротивление резисторов от 0,1 Ом до 50 МОм. Для малых сопротивлений (доли Ома) пленка окислов, на поверхности металла, сильно искажает результаты измерения.

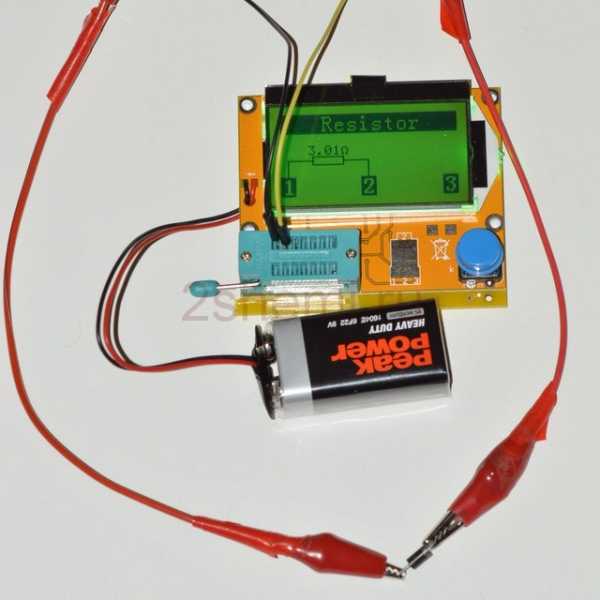

Если выводы радиоэлемента короткие, что актуально для радиоэлементов выпаянных с плат, то их вполне можно подключить через соединительные провода.

Большие сопротивления (47 МОм) устройство видит не всегда, видимо, это связано с тем, что реальное сопротивление резистора с таким номиналом может выйти за предел в 50 МОм.

Можно определять сопротивление сразу пары резисторов.

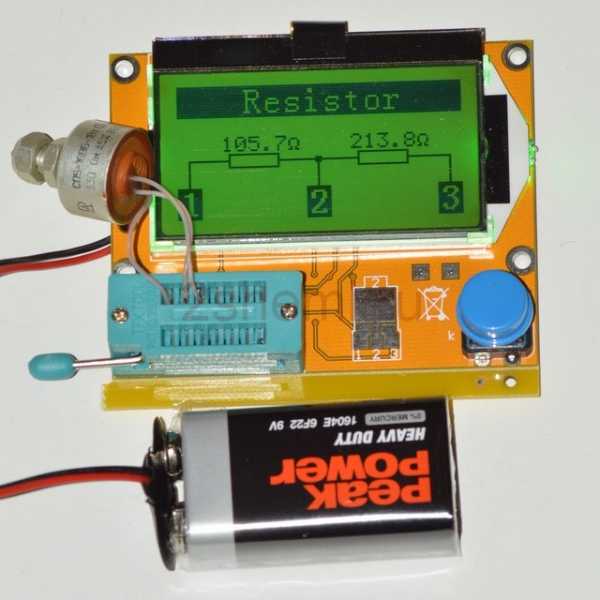

Аналогично можно подключить переменный резистор

Также с помощью данного прибора можно определять емкость конденсаторов в диапазоне от 25 пФ до 0,1 Ф. Для конденсаторов малой емкости отображается собственно емкость и Vloss, который характеризует уровень утечки заряда [9].

Для конденсаторов емкостью больше 2 мкФ, также измеряется эквивалентное последовательное сопротивление (ЭПС или ESR). Хорошо видно, что у старых электролитических конденсаторов, даже никогда не бывших в эксплуатации, ЭПС сильно возрастает, при этом, емкость может, как меняется, так и оставаться в пределах нормы.

Как понимает автор, электролитические конденсаторы перед циклом измерений надо обязательно разрядить, иначе можно испортить прибор [10].

Аналогично с емкостью прибор может измерять индуктивности от 0,01 мГн до 20 Гн, при этом определяется также активное сопротивление проводника.

Кроме этого прибор дает достаточно большие возможности по измерению параметров полупроводниковых приборов. С его помощью можно определять падение напряжения на диоде при прямом включении, а также емкость его p-n перехода.

С помощью данного прибора можно легко проводить проверку радиоэлементов выпаянных из схемы.

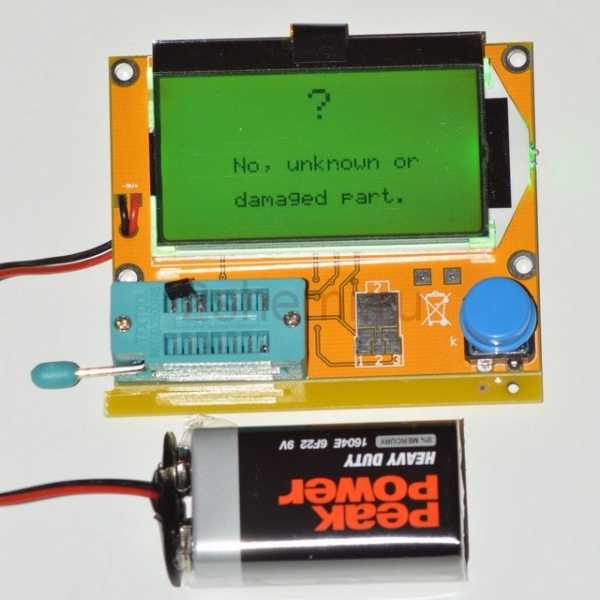

Работоспособный диодНе работоспособный диод

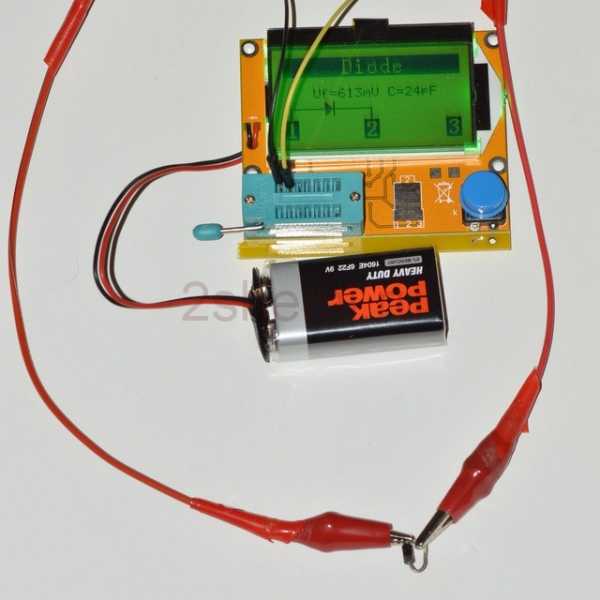

Разумеется, кроме обычных выпрямительных диодов с помощью данного прибора можно протестировать широкий спектр различных полупроводниковых диодов.



Светодиод



СтабилитронДиодная сборка (диодный мост)

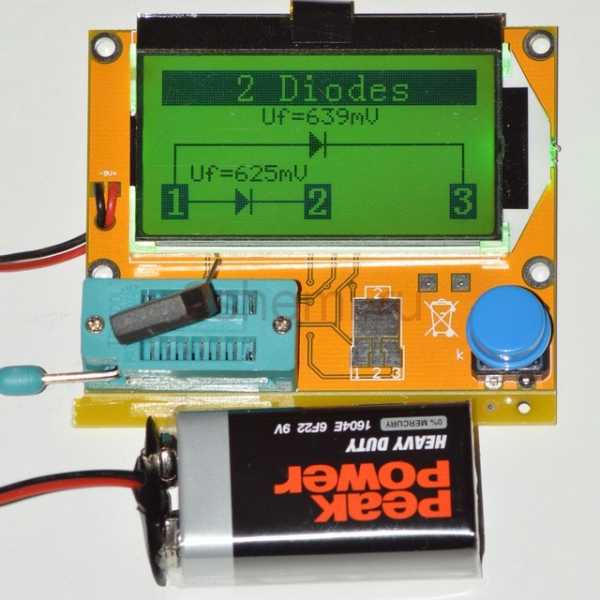

Диодная сборка (судя по всему, сборка со встречно параллельным включением диодов)



Диод Шоттки

Хорошо видно, что прямое падение напряжения на таком диоде и емкость p-n перехода гораздо ниже, чем у обычных кремниевых диодов.

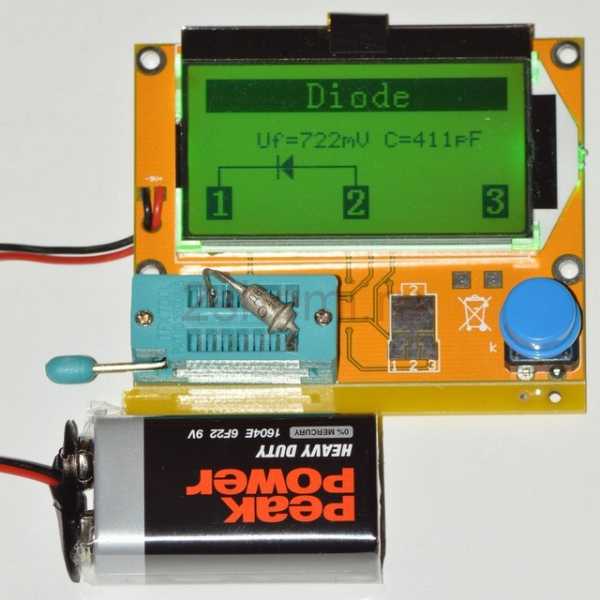

Стабилитрон в стеклянном корпусе



С помощью прибора можно производить измерения параметров транзисторов.

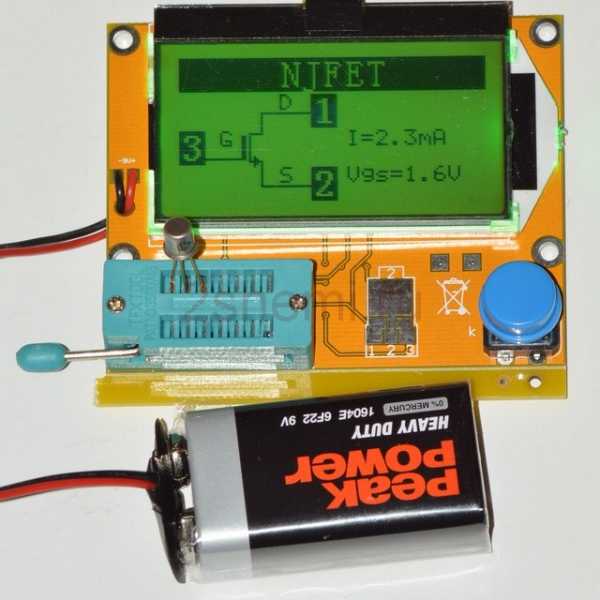

Проверка Полевых транзисторов 2Проверка Полевых транзисторов 1

Датчик Холла прибор определить не смог.

В целом отличный прибор, который особенно полезен при выбраковке поврежденных и деградировавших элементов, определении параметров неизвестных радиоэлементов, определении цоколевки, подборе элементов с близкими параметрами. Своих денег прибор однозначно стоит, но совершенно необходим корпус, иначе одно неосторожное действие может оставить вас без прибора. Обзор цифрового тестера радиоэлементов предоставил Denev.

Литература

• 1) http://elwo.ru/publ/skhemy_na_mikrokontrollerakh/pereproshivka_pribora_na_russkij_jazyk/9-1-0-875
• 2) https://mysku.ru/blog/aliexpress/50732.html
• 3) http://mysku.me/blog/china-stores/43702.html
• 4) https://mysku.ru/blog/china-stores/39374.html
• 5) http://avrtester.tode.cz/upload/ttester_ru.pdf
• 6) http://shop-microkontroller.ru/universalnyy-tester-radiokomponentov-lcr-t4
• 7) https://habrahabr.ru/sandbox/86225/
• 8) https://mysku.ru/blog/ebay/20647.html
• 9) http://go-radio.ru/universalniy-tester-radiokomponentov.html
• 10) https://my-chip.info/elektroliticheskij-kondensator-parametr-esr-i-ego-izmerenie/

2shemi.ru

Как пользоваться цифровым мультиметром — инструкция

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

• ⚡куда правильно подключать измерительные щупы
• ⚡в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

• OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
• ACV — измерение переменного U
• DCV — измерение постоянного U
• DCA — измерение постоянного тока
• Ω — замер сопротивления
• hFE — замер характеристик транзисторов
• значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.



Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

• ⚡не производите замеры во влажном помещении
• ⚡не переключайте пределы измерений в момент самих замеров
• ⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
• ⚡используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Скачать инструкцию на мультиметр

Статьи по теме

domikelectrica.ru
