ИК обогреватель потолочный: мучитель или друг?

Здравствуйте, уважаемый Читатель!

Представляете, домашний обогреватель может стать мучителем. Это не шутка. Это вполне возможно. Как и обещал, тема этой статьи —  ИК обогреватель потолочный. Хочу рассказать об особенностях его конструкции, монтажа и эксплуатации на примере ИК обогревателя «Эколайн».

Конечно сам обогреватель – замечательный прибор, который довольно надёжно выполняет свою функцию. И не виноват он в том, что иногда его устанавливают не туда и не так.

Куда есть смысл устанавливать потолочные обогреватели?

Наверное, туда, где они лучше всего проявят свои качества:

  • Быстрое начало обогрева. 20 – 30 секунд и уже ощущается тепло.
  • Никакой дополнительный теплоноситель не требуется.
  • Направленность действия. Нагревает пол, нижнюю часть стен, а не потолок.

Получается, что ИК-обогреватель для дачного дома подходит лучше всего.

Как правильно его установить?

Устанавливается он, естественно на потолок. Зона его обогрева выглядит следующим образом.

Непосредственно под обогревателем самое интенсивное ИК-излучение. В этой зоне не должно находиться ничего живого. В статье об ИК обогреве я приводил пример инфракасной сауны. В этой зоне и  есть сауна. Жалко человечка на рисунке.

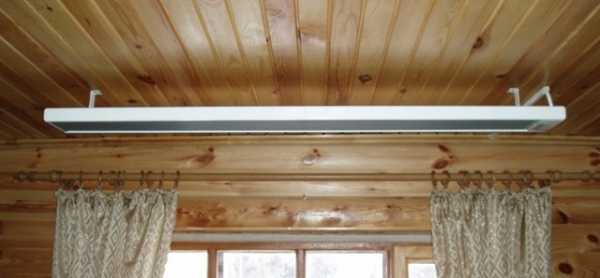

Лучше всего установить ИК обогреватель в оконной зоне.

Неплохо работает он и в зоне входной двери. А там, где долгое время могут находиться люди, ему не место. Головная боль будет практически обеспечена, да и раздражает такой головной нагрев.

В спальне, над кроватью Эколайну тоже не место. Крепкие нервы нужно иметь и богатырский сон. При нагреве и остывании естественное потрескивание здорово мешает спать. И это не зависит от экземпляра прибора – абсолютно все трещат.

А у кого чуткий сон, того и светодиодный индикатор работы, и щелчок терморегулятора могут разбудить. А ещё, он здорово сушит кожу. Представляете, 7 — 8 часов находиться в ИК-сауне!

Подключение

С размещением разобрались, теперь о подключении. Здесь особо сложного ничего нет. ИК обогреватели используются с терморегуляторами. Нужно только использовать терморегуляторы с искрогасящей цепью. Штатные регуляторы такую цепь имеют. Можно включать и простым выключателем, но через полгода он сгорит.

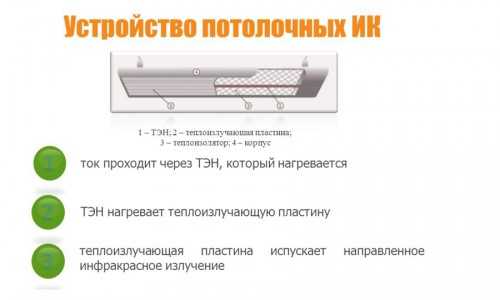

Дело в том, что ТЭН – это нихромовая спираль, упрятанная в мелаллическую трубку с заполнителем. А спираль обладает большой индуктивностью, стало быть, накапливает приличное количество магнитной энергии. При отключении спирали накопленная магнитная энергия должна куда-то деваться.

Эта самая энергия индуцирует в спирали напряжение, которое может значительно превышать напряжение питания (220 вольт). То есть при разрыве контактов возникает довольно мощная искра. Она-то и выжигает контакты.

Чтобы этого избежать, энергию самоиндукции гасят высокоомным резистором, подключённым параллельно контактам (на схеме обозначен RF). Короче говоря, подключать прибор нужно строго по схеме.

Один терморегулятор способен управлять двумя обогревателями мощностью по 1,3 кВт, но не более. Если в помещении обогревателей больше двух, приходится использовать дополнительный контактор. Контакторы работают довольно шумно, нужно это учитывать.

Сколько приборов ставить в помещение?

Сколько же установить приборов, например, в комнате площадью 30 квадратных метров?

Самый распространённый бытовой инфракрасный обогреватель Эколайн имеет мощьность 1,3 кВт. По рекомендациям изготовителя один такой прибор может обогреть до 13 квадратных метров помещения, если используется в хорошо утеплённых домах.

Если домик не очень тёплый, то больше 10 квадратных метров одному Эколайну будет трудно обогреть. Да и опыт показал, что хорошо бы иметь запас по мощности. Если прибор работает практически не выключаясь, то он неизбежно перегревается.

От этого излучающая пластина деформируется – идёт волной и шелушится – чешуйки окисленного алюминия появляются. А ещё слабое место проявляется – это контакты ТЭНа. При длительном перегреве керамический изолятор и сама плоская клемма ТЭНа рассыпаются.

Обидно, что ещё работоспособный прибор приходится выбрасывать или серьёзно ремонтировать. По опыту знаю, что когда в комнате в 30 кв.м. стояли 4 Эколайна, они 8 лет отработали практически не потеряв первоначального вида. Щадящий режим и железке приятен.

Вот и вывод вырисовывается.

Потолочные инфракрасные обогреватели – очень надёжные и полезные приборы. Только нужно их использовать строго по назначению и так, как задумали разработчик и изготовитель. Тогда они будут радовать своим теплом, а не мучить людей днём и ночью.

Интересно было бы узнать ваши отзывы о потолочных ИК обогревателях. Пишите, комментируйте.

До встречи. Спасибо за внимание!

vznfor.ru

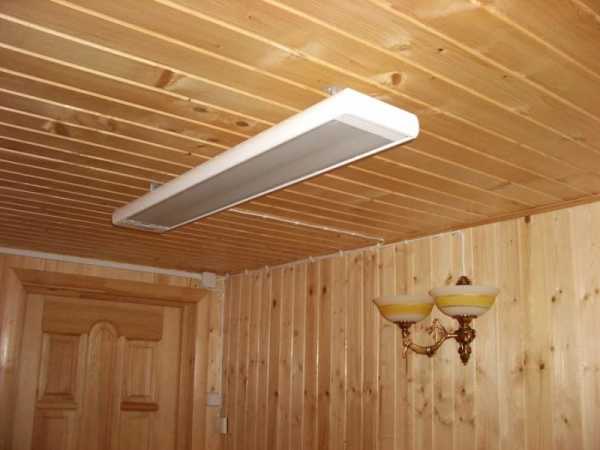

Установка инфракрасного обогревателя на потолок

Применение ифракрасного обогревателя для отопления дома, кафе или офисных помещений имеют свои выгоды, о которых расписано на страницах нашего журнала. Перед тем как заняться установкой инфракрасного обогревателя на потолок советуем вам ознакомиться с некоторыми нюансами этой довольно ответственной процедуры. Принятие во внимание особенностей монтажа приборов данного типа позволит вам надёжно фиксировать их на самых различных потолочных поверхностях, а именно:



— на типовых перекрытиях из железобетонных плит;
— на деревянных потолках;
— на потолочных системах натяжного типа.

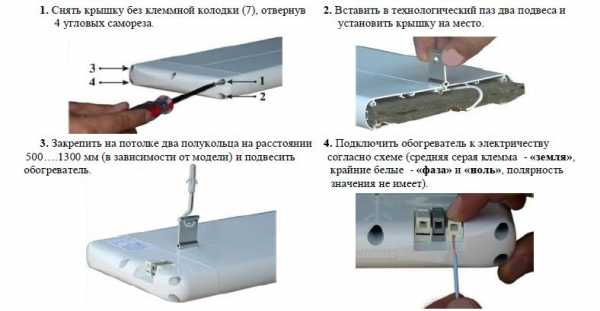

В первом и втором случаях обогреватель может подвешиваться на металлических кронштейнах (скобах), надёжно закрепляемых на жёстком потолочном перекрытии. Для его фиксации на подвесном потолке необходим специальный крепёж, выполненный в виде крючков с цепочками. В последующих разделах мы рассмотрим особенности монтажа ИК обогревателей применительно к каждому из указанных видов потолочного основания.

Советуем прочесть: Какой обогреватель выбрать для дома?

Крепление на жёстких перекрытиях

Этот вариант размещения инфракрасного обогревателя предполагает использование специальных металлических скоб, входящих в комплект некоторых образцов изделий.

Дополнительная информация: В том случае, если в комплектации приобретённого вами излучателя такие скобы не предусматриваются – вы можете изготовить их самостоятельно, руководствуясь прилагаемой к изделию инструкцией.

Перед началом монтажных операций по закреплению обогревателя на жёстком основании вам следует подготовить следующий рабочий инструмент:

  1. Электродрель или перфоратор, необходимые для высверливания или пробивки отверстий под крепёж.
  2. Пассатижи (для корректировки положения скобы, изготавливаемой в виде уголка).
  3. Карандаш и линейка, используемые при разметке мест крепления.

Важно! Во избежание повреждения скрытой электропроводки желательно запастись специальным детектором скрытой проводки, позволяющим определять трассы её прокладки в толще потолочного перекрытия. При его отсутствии следует ориентироваться на то, что скрытая проводка (согласно требованиям ПУЭ) всегда прокладывается от распределительной коробки напрямую к навесному осветительному прибору.

После подготовки всего необходимого инструмента можно будет перейти к разметке мест крепления монтируемого прибора, которая проводится в соответствии с указаниями прилагаемой инструкции.

Советуем прочесть: какой аккумуляторный шуруповерт лучше.

Монтаж скоб и навеска обогревателя

При закреплении металлических скоб должны учитываться следующие нюансы:

  • кронштейны монтируются строго вдоль намеченной линии с учётом указанного в паспорте расстояния между ними;
  • их подвесные части должны быть ориентированы в одну сторону;
  • подвешиваемый на скобах облучатель должен располагаться строго горизонтально.

Для выполнения последнего требования при установке кронштейнов необходимо точное соблюдение расстояния от основания скобы до крепёжного отверстия. Для замера больших растояний лучше всего подойдет лазерный дальномер Bosch.

В процессе установки инфракрасного обогревателя на потолке его панель навешивается на закреплённые и выровненные по высоте скобы в порядке, приводимом в той же инструкции.

Установка ИК обогревателя под натяжной потолок

При данном варианте крепления обогревающих ИК приборов последние подвешиваются на определённом удалении от поверхности потолочных полотен, что исключает возможность их повреждения в результате перегрева. Как правило, эти приборы монтируются до того, как делается сам натяжной потолок, при обустройстве которого учитывается их расположение. В промышленных моделях обогревающих устройств подвесного типа могут использоваться различные системы крепления, в которых применяется тот или иной вид удлиняющего элемента. При этом наиболее удобной и эффективной считается гибкая подвесная конструкция, в состав которой чаще всего входят следующие элементы:

  • стальные скобы с жёстким креплением к черновому потолку;
  • подвешиваемая на них цепочка регулируемой длины, обеспечивающая требуемое удаление от поверхности потолочного перекрытия;
  • комплект крючков, предназначенный для подвешивания самого обогревателя.

Обратите внимание: При покупке приборов обогрева для натяжных потолков необходимо ориентироваться на изделия, предназначенные именно для этого вида подвески.

Инструкция по монтажу обогревателя

Монтаж инфракрасного обогревающего прибора под навесной потолок осуществляется в следующей последовательности:

  1. Сначала на черновом потолке крепятся стальные кронштейны (скобы), монтируемые по тому же принципу, что и описанные в предыдущем разделе элементы жёсткой подвески. При проведении этой операции вам никак не обойтись без электродрели или перфоратора, а также без обязательной разметки места крепления.
  2. После этого на скобах подвешиваются входящие в комплект цепочки или любые другие удлинительные элементы, обеспечивающие необходимое удаление от натягиваемого впоследствии потолочного полотна.
  3. По завершении этой части монтажных работ обустраивается сам навесной потолок с учётом уже подготовленных к навешиванию удлиняющих элементов крепления.
  4. На заключительной стадии на них устанавливаются крючки, посредством которых затем подвешивается корпус ИК обогревателя.

Рекомендации по обустройству безопасного крепления

Непосредственно перед установкой инфракрасного обогревателя на потолок советуем вам обратить внимание на ряд рекомендаций, с учётом которых удаётся обеспечить требуемую надёжность и эксплуатационную безопасность подвесной системы. Для создания указанных условий вам необходимо будет соблюдать следующие простые правила:

  • При монтаже обогревателя, прежде всего, следует акцентировать внимание на безопасности крепёжного соединения, надежно удерживающего прибор на любой потолочной поверхности.
  • Для крепления и подвешивания приобретённого вами изделия желательно применять только ту фурнитуру, которая поставляется в комплекте с ним.
  • Нагревающиеся части монтируемого прибора не должны иметь непосредственного контакта с поверхностями, изготавливаемыми из легковоспламеняющихся материалов.

nagdak.ru

Установка инфракрасного обогревателя (панели) — Советы электрика

Что касается инфракрасных обогревателей то это самый энергосберегающий обогреватель по отношению к массленным или тепловентиляторам составляет около 20%,  ещё один плюс в ИК обогреватели это то что он быстро создаёт тепло в помещении , а это по тому что он не греет воздух а греет поверхность на которую попадают инфракрасные лучи. Монтаж инфракрасного обогревателя довольно простой и вполне можно обойтись без помощи квалифицированной помощи. Форма ИК обогревателя зачастую выполняется в виде прямоугольных корпусах , чем то похожих на светильник. Монтируются ИК панель на потолке или на стене , всё зависит из чего сделан потолок или стены и какая высота потолка:

установка инфракрасного обогревателя

При монтаже панели на бетонное основания потолка с высотой не превышающей трёх метров , панели крепятся на кронштейны которые идут в комплекте с помощью дюбелей.

В помещениях с высокими потолками более 3 метров или с поверхностью из дерева , панели вешаются на тросики или цепочки , но так что бы от головы человека до панели было не менее 50 сантиметров.



инфракрасный обогреватель

Все панели в комплекте идут с кабелем и вилкой и можно легко включить и выключить его достаточно что бы была рядом розетка. Автоматизировать панель можно с помощью терморегулятора , он автоматически включит и отключит панель поддерживая заданную температуру:

Схема подключения ИК панели с терморегулятором

Схема подключения ИК панели с терморегулятором

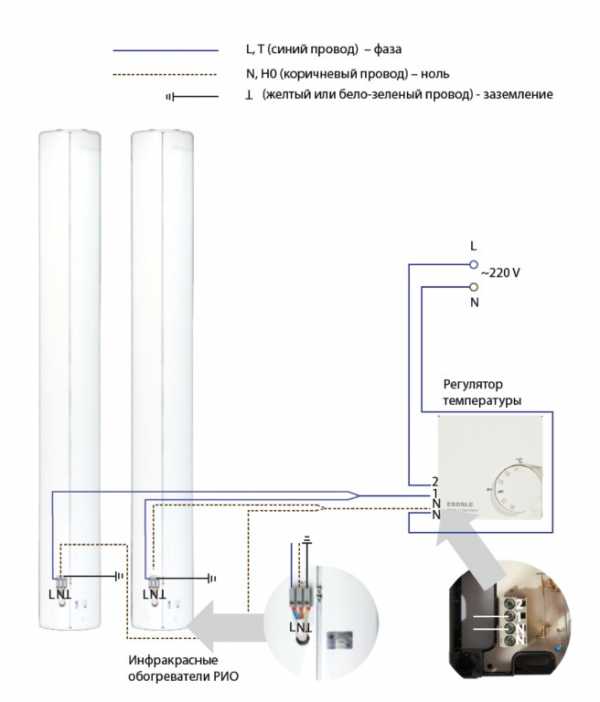

Схема подключения с несколькими ИК панелями с терморегулятором

Схема подключения с несколькими ИК панелями с терморегулятором

Похожие статьи:

elektrox.ru

Монтаж инфракрасных обогревателей: важные сведения и рекомендации

Такая широкая популярность инфракрасных обогревателей вполне обоснована, прежде всего, тем, что данные установки обеспечивают максимально эффективный обогрев помещения при минимальных затратах энергии, а установка такого нагревателя не требует особых навыков и больших временных затрат. В большинстве своем инфракрасные обогреватели устанавливаются на потолок, поэтому далее будет рассмотрена схема подключения именно потолочной конструкции.

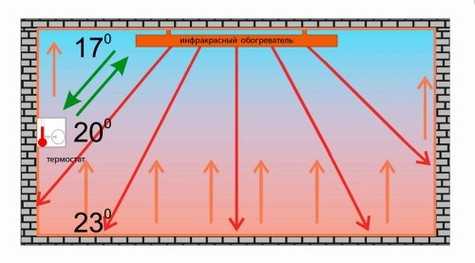

Схема обогрева помещения инфракрасным потолочным обогревателем.

 Важные сведения о работе ИК обогревателей

Устройство инфракрасных обогревателей имеет зональный и точечный обогрев. Схема подключения данного оборудования представлена на следующем изображении: Рис. 1.

Перед началом работы вам нужно будет подготовить инструменты для монтажа и план дома. Инструменты следующие:

  • перфоратор;
  • шуруповерт;
  • рулетка;
  • набор отверток;
  • плоскогубцы.

Рисунок 1. Схема подключения инфракрасного потолочного обогревателя к терморегулятору.

Перед началом монтажа вам нужно будет собрать полную информацию о доме, на основании которой будет составлена схема подключения установки. Определите площадь и размер всех помещений, узнайте характеристики теплоизоляции, оконных конструкций и пр.

Вам нужно будет замерить напряжение в сети при максимально высокой нагрузке на терморегулятор. Для этого нужно включить одновременно как можно больше разных электроприборов. Напряжение должно составлять порядка 220-230 В с отклонением не больше 10-20%.

В случае если будет иметь место большее отклонение, используйте стабилизаторы. Вам обязательно понадобится индивидуальная схема подключения, для составления которой нужен план дома. Если таковой отсутствует, нарисуйте его самостоятельно. Далее будет приведен пример расчета для стандартного частного дома.

Пример расчета мощности

Прежде чем приступать к процессу монтажа инфракрасных обогревателей, выполните расчеты всех помещений в доме. В качестве примера будут использованы следующие значения:

  • коридор – 5 м²;
  • кухня и гостиная – 20 м²;
  • две спальные комнаты по 10 м²;
  • кладовка – 3 м²;
  • санузел – 5 м².

Рисунок 2. Схема подключения ИК потолочного обогревателя.

Общая площадь составляет порядка 53 м². Нужно подобрать такое количество инфракрасных обогревателей, которого было бы достаточно для обогрева всех этих помещений. Схема подключения должна включать все места, в которых нужно выполнить монтаж. Определите общее количество инфракрасных обогревателей с учетом их мощности.

В этом примере для обогрева кухни и гостиной понадобится 2 обогревателя на 1000 Вт. Каждый из них обогреет 10 м². В каждой спальне нужно будет установить по 1 терморегулятору – устройству на 1000 Вт. Для обогрева коридора, кладовки и санузла будет достаточно устройств мощностью в 500 Вт. В результате суммарная мощность составит порядка 5,5 кВт. Схема подключения системы выглядит следующим образом: Рис. 2.

Монтаж обогревателей должен выполняться на определенной высоте. Как правило, данное значение колеблется в промежутке 220-350 см. Монтаж обогревателя нельзя выполнять на высоте менее 50 см от головы человека. Нежелательно подключать их там, где постоянно присутствует человек. К примеру, рекомендуется исключить монтаж через гостиную комнату или кухню. Чтобы предотвратить воздействие ИК излучения на голову, обогреватель можно сместить немного в сторону.

Нельзя выполнять подключение таких обогревателей рядом с потолками и оконными конструкциями из ПВХ, т.к. это будет приводить к потере тепла.

Важно соблюдать расстояния между инфракрасными обогревателями и поверхностями.

Как регулировать нагрузки?

Рисунок 3. Устройство лампового инфракрасного обогревателя.

Процесс регулирования нагрузок является автоматизированным. Он позволяет контролировать нагрузку на газовые термостаты. Это очень важный момент и рекомендуется выбрать именно такой вариант установки. Дело в том, что при условии обеспечения достаточно качественной теплоизоляции помещения терморегулятору нужно будет работать не более 20 минут в час, чтобы поддерживать температуру на необходимом уровне. А это позволяет снизить нагрузку в 3 и более раз, что является достаточно важным фактором. Желательно сделать выбор в пользу именно этого варианта. Основным материалом для подобного подключения является короб, в который укладываются провода. В случае если вы собираетесь выполнить скрытую проводку в стене, то понадобится и гофра.

Для подключения инфракрасных обогревателей используются провода сечением 1,5-2,5. Конкретное значение зависит от уровня нагрузки на терморегулятор. Специалисты рекомендуют еще до начала монтажа подключить общий автомат. При работе не забывайте соблюдать технику безопасности.

Если вы отдали свой выбор в пользу газового инфракрасного обогревателя, не забывайте о специфике работы этого оборудования. Терморегулятор имеет свои особенности, поэтому при монтаже устройства нужно соблюдать все важные правила. Ознакомиться со схемой лампового инфракрасного обогревателя вы можете на следующем изображении: Рис. 3.

Техника безопасности и рекомендации по монтажу

Таблица определения количества ИК обогревателей для основных типов помещения.

При подключении инфракрасного обогревателя нужно выдерживать безопасное расстояние от прибора к человеку, поверхностям и предметам, а также к электрическим розеткам, чтобы не допустить их перегрев в зоне действия ИК-обогревателя. Для подключения прибора используются плавающие кронштейны, которые, как правило, идут в заводской комплектации. В качестве основы лучше всего использовать поверхность из твердой древесины. Устанавливать обогреватель на декоративную поверхность можно лишь в том случае, если она способна переносить температуры выше 80°С. Также для крепления излучателя нужно будет купить дюбели и крюки, если их не оказалось в комплекте с обогревателем.Чтобы самостоятельно установить инфракрасный обогреватель, вам понадобится надежное крепление. Установка терморегулятора предусматривает прокладывание управляющего и сетевого провода. Если вы собираетесь устанавливать терморегулятор в помещении с уже законченным ремонтом, то для прокладки проводки лучше пригласить специалиста.

Настенные модели более просты в подключении. Для их монтажа достаточно взять перфоратор или дрель, сделать в стене 2 отверстия, закрепить плавающий кронштейн при помощи обычных дюбелей, прикрепить крюк и навесить прибор.

Встречаются такие модели обогревателей, в которых для крепления используются не отверстия, а подвесы. Если вы купили именно такой прибор, снимите с него крышку и вставьте подвесы в паз, наденьте крышку обратно и установите обогреватель в отведенном для этого месте.

Проверка правильности установки

После того как монтаж обогревателя будет завершен, нужно проверить, правильно ли вы все сделали. Для этого проведите к колодке с клеммой кабель и заземлите. Протрите поверхность устройства спиртом. Подождите, пока он испарится, включите прибор в розетку и выставьте необходимый температурный режим. Дайте обогревателю поработать в течение 2 часов, чтобы с его поверхности испарилась заводская смазка. При этом будет иметь место специфический запах, беспокоиться не стоит.

При соблюдении несложных рекомендаций по монтажу и эксплуатации ваш обогреватель будет работать долгие годы, обеспечивая комфортный и здоровый микроклимат во всех помещениях вашего дома. Удачной работы!

teplomonster.ru

Правильная установка инфракрасного обогревателя, советы специалиста

Чтобы получить ответ на вопрос, как подключить терморегулятор к инфракрасному обогревателю, необходимо немного углубиться в теоретические основы функционирования такого рода техники. Исходя из чего, можно будет точно определить наиболее подходящее место для установки термостата, а это, в свою очередь, позволит эксплуатировать его более эффективно.

Техника этого вида отличается очень высоким КПД, а соответственно, и практически мгновенный прогрев помещения, и его медленное охлаждение – оба фактора обуславливают достаточно высокую степень эффективности устройства, благодаря чему оправдана эксплуатация на больших объектах с высокими потолками и крупными теплопотерями. Помимо этого ИК-нагреватели широко применяются в помещениях гражданского и сельскохозяйственного целевого назначения. Это могут быть теплицы, школы, детские сады, офисные помещения, магазины и прочее. Кроме этого, существуют исполнения, созданные специально для обогрева открытых площадок.

Смотрим видео, немного о данном приборе обогрева:

Но перед тем как остановить свой выбор на одном из видов таких устройств, нужно соотнести его технические характеристики с условиями эксплуатации в будущем. Так, для каждого объекта рекомендуется подбирать определенный вид подобной техники:

  • Коротковолновые исполнения чаще задействуются на производственных объектах, так как они довольно агрессивны в работе из-за моментального нагрева помещения, что обусловлено повышением температуры нагревательного элемента до нескольких сотен градусов;
  • Средневолновые и длинноволновые устройства в зависимости от модели широко применяются на гражданских объектах, в частных домах.

Также на целевое назначение ИК-нагревателей влияет тип источника энергии: электричество, дизельное топливо, газ. Например, устройства, функционирующие на газу и дизеле, рекомендуется использовать в нежилых помещениях и на открытых площадках.

Главная особенность техники данного вида – выделение тепла, направленного на обогрев различных поверхностей: стен, пола, потолков, предметов мебели и интерьера – одним словом, всего, что находится в комнате. При этом воздух прогревается лишь отчасти, так как 90% излучения направлено на предметы, которые, в свою очередь, уже отдают тепло воздуху.

Основные элементы конструкции техники данного вида – излучатель и рефлектор, а в качестве источника энергии выступает электричество, газ или дизельное топливо. Излучатель ответственен за передачу инфракрасного излучения по мере нагрева. В качестве отражающего элемента выступает рефлектор, который изготавливается из термоустойчивого материала с хорошей отражающей способностью.

ИК нагревательный прибор устанавливается на поверхность (пол, потолок, стена) в соответствии с его целевым назначением: напольный, настенный или потолочный прибор. В зависимости от исполнения конструкцией может быть предусмотрен такой элемент, как терморегулятор. Его основная задача – контроль уровня температуры в помещении, где функционирует ИК-устройство.

Но не каждая модель оснащена термостатом, соответственно, порой помимо установки непосредственно самого аппарата нужно разобраться в вопросе, как подключить автономный терморегулятор к инфракрасному обогревателю.

При этом разбирается ряд вопросов:

  1. Термостат монтируется на уровне 1,5 м. Это необходимо для удобства эксплуатации. При подключении пленочных декоративных ИК-нагревателей используется беспроводной терморегулятор. Важно избегать участков, подверженных сквозняку. В противном случае устройство не будет работать эффективно.
  2. Подбирается участок для установки обогревателя: недалеко от двери или окна. Если помещение довольно большое, то рекомендуется устанавливать два маломощных вместо одного мощного агрегата. Но в этом случае нужно рассчитать суммарную мощность, если планируется подключение к терморегулятору.

Для работы понадобятся инструменты: дрель, шуруповерт, линейка, отвертки, плоскогубцы и прочее. В зависимости от того, как и чем укомплектован нагреватель, может потребоваться жесткий кронштейн для установки, который обычно приходится докупать. Но можно произвести монтаж и без такого элемента, опять же, все зависит от комплектации. Еще понадобятся провода, длина которых определяется местом установки и удаленностью от источника питания.

Установка инфракрасного потолочного обогревателя в помещении, где установлены подвесные или деревянные потолки, выполняется довольно быстро ввиду простоты манипуляций: в отделочный материал ввинчиваются крючки, на которые как раз и подвешивается нагреватель. Если в комнате потолок бетонный, то в этом случае понадобится перфоратор. Это самый простой способ подключения.

Смотрим видео, монтажные работы потолочного обогревателя;

Но подавляющее большинство пользователей предпочитают более экономичное решение – с использованием термостата. В данном случае монтаж выполняется в нескольких вариантах в зависимости от комплекта техники:

  1. Подключается пара терморегулятор-нагреватель. В этом случае от автоматического выключателя (далее – просто автомат) подводятся два провода: «ноль» и «фаза». Монтаж выполняется в соответствии с маркировкой устройств. Далее, терморегулятор соединяется с нагревательным оборудованием также с учетом маркировки. Предварительно необходимо открыть гнездо для подключения. Обычно оно скрыто в корпусе под съемной крышкой, удерживаемой крепежом.
  2. Установка и подключение инфракрасного разнотипного обогревателя в количестве более двух штук на одно помещение выполняется посредством параллельного соединения. В остальном действия при монтаже будут идентичны: с автомата подводятся провода к термостату, от которого уже ведется подключение нагревательных приборов.
  3. Более сложный вариант: монтаж посредством подключения магнитного пускателя. Такое решение предпочтительно в случае, когда планируется соединение нагревателя промышленного назначения.

Для обеспечения безопасности необходимо позаботиться еще и о заземлении устройства. Для этого используется желто-зеленый кабель, который подключается к соответствующей клемме. Ошибиться здесь трудно, так как маркировка помогает выполнить монтаж без лишних затруднений. Для того чтобы помещение обогревалось максимально эффективно, нужно установить его в наиболее подходящем положении для обеспечения высокой производительности.

Имеется в виду направление распространения излучения. Если нагреватель потолочный, то выбор невелик – агрегат устанавливается только в одном положении (параллельно потолку и полу), а вот настенные устройства вполне можно устанавливать под некоторым углом. Это реализуется посредством регулировки крепежа. Чтобы в глаза не бросалась разводка кабеля по стене можно задействовать П-образный профиль.

Таким образом, сам процесс подключения не должен вызвать затруднений у пользователя. Но предварительно важно правильно выбрать участок для установки устройства.

Только в этом случае будет наблюдаться высокая степень эффективности от его работы. Если помещение более 20 кв. м, рекомендуется использовать два обогревателя, совокупная мощность которых не будет превышать 2 кВт. Для небольших площадей (до 8-10 кв. м) вполне достаточно компактного маломощного устройства на 800 Вт. Нагреватели целесообразнее устанавливать около входных дверей и в районе окон, а вот терморегуляторы, наоборот, «боятся» сквозняков и работают менее эффективно при этом.

btf.su

Установка инфракрасных обогревателей: порядок работ

Установка инфракрасных обогревателей в настоящее время пользуется большой популярностью. Инфракрасные обогреватели считаются самыми современными и имеют ряд преимуществ перед другими приборами. Принцип их работы основывается на нагревании воздуха в помещении с помощью инфракрасных лучей. При поглощении излучения поверхностями выделяется тепло, которое обогревает помещение. После подключения прибора тепло распространяется сразу и по всей площади, время ожидания практически отсутствует. Воздух не сушится, микроклимат остается комфортным и полностью исключаются сквозняки, что бывает при неравномерном нагревании. Источником энергии для работы прибора чаще является электричество, но есть варианты работы на сжиженном газе.

По сравнению с другими обогревателями, инфракрасные аналоги намного экономичней по потребляемой энергии. Монтаж такой системы несложен и занимает мало времени, обычно уходит день на один контур. Материалы, идущие на изготовление прибора не токсичны, не содержат в себе асбест и керамику, которые при нагревании выделяют вредные вещества. Устройство это простое:

  • стальной корпус, покрытый эмалью;
  • отражатель из алюминия;
  • термостат и датчик.

Читайте также:

Строительный пылесос: какой выбрать для частного использования.

Как сделать точилку для ножей своими руками.

Конструкцию самодельной лебедки смотрите здесь.

Выбор необходимой мощности

Стандартом расчета мощности всех обогревательных приборов является пропорция 1 кВт на 10 кв. м площади. При этом нужно считаться с тепловыми потерями, особенно это актуально в частных домах и дачах. Выпускаются и локальные обогреватели в 300 Вт, например, для гаража или подвала. Импортные варианты рассчитаны на питание от сети в 240 В, поэтому будут давать несколько меньшую мощность, что нужно учитывать при покупке. КПД инфракрасных обогревателей высок и составляет 92%, поэтому для дачи без круглосуточного проживания можно подобрать модель небольшой мощности, все равно тепла будет больше, чем при топке печи.

Порядок работ

Установить инфракрасный обогреватель можно самостоятельно, даже если у вас нет технического образования. В комплект оборудования входят кронштейны, которые обычно крепятся к потолку. Можно выбрать и другой вариант: крепление на стену вместо радиаторов отопления. При этом нельзя забывать о комфортном расстоянии до людей, которое должно составлять 0,5-0,7 м. Можно подобрать вариант с подвижными кронштейнами, позволяющими изменять угол наклона, что подойдет для помещения с невысокими потолками. Если вы выбрали прибор в виде панелей, то монтаж повторит установку потолочных светильников. На что нужно обратить внимание:

  • кабель протягивается по негорючему основанию;
  • для ванной комнаты или бани применяются влагостойкие варианты;
  • крепление проводится через готовые отверстия;
  • для дома применяется мощность ниже 800 Ватт;
  • расстояние между установочным корпусом и обогревателем не меньше 5-7 мм;
  • при креплении на стене нужно исключить контакт с человеком;
  • не включать прибор до полной установки.

При установке инфракрасного обогревателя внимательно прочитайте прилагаемую инструкцию.

Если вы решите закрыть обогреватели на потолке, обязательно учтите потерю тепла. В плане здоровья такой вид отопления предпочтительнее, чем печной: нет угарных газов, ровная температура по всему помещению. Инфракрасные лучи не дают электромагнитных волн, не вредны для человека. Для дачи подойдет и переносной обогреватель для зонального или точечного обогрева. В наше время такой способ обогрева является самым экономичным, безвредным и простым в эксплуатации.

www.parnikiteplicy.ru

Установка инфракрасных обогревателей своими руками

Начинайте работу правильно
Инфракрасный обогреватель обрел свою популярность неспроста. Монтаж и установка данного нагревательного элемента достаточно просты, поэтому каждый может выбрать для себя такой вариант.

С помощью инфракрасного обогревателя тепловая энергия распространяется не на объем, а на пол, стены, оборудование, мебель и так далее, а уже от поверхностей тепло передается воздуху.

Вся энергия от этого прибора, известного как терморегулятор, достигает людей и поверхностей в зоне своего действия, благодаря чему вы сможете избежать неравномерного распределения температуры.

Поднимаясь к потолку, теплый воздух может уступать место холодному. Поэтому такие газовые конструкции максимально сэкономят энергию, согревая при этом все вокруг.

Устройство инфракрасного обогревателя имеет точечный и зональный обогрев. С чего начинать монтаж и установку? У вас должна быть полная информация о доме, в котором вы хотите совершить подключение прибора. А если точнее, то подробнее узнайте о площади, размерах всех комнат через характеристику теплоизоляции дома, проемов окон, мощности, которая была выделена на здание.

Схема подключения инфракрасного обогревателя к терморегулятору.

При максимальной нагрузке на терморегулятор замерьте напряжение в сети. Осуществляется такой процесс включением как можно большего количества электроприборов, при этом производите все необходимые действия. Напряжение должно быть 220-230 вольт при отклонении не более чем 10-20%.

Будьте внимательны, если обнаружите большое отклонение, воспользуйтесь стабилизаторами. Приступайте к следующему шагу, выполняя монтаж обогревателя. Возьмите план дома, с площадями и размерами для примера. Если такого нет, можете нарисовать. Ниже приведен пример обычного загородного дома и его расчеты.

Проведение необходимых расчетов

Перед работой установки инфракрасных обогревателей в обязательном порядке сделайте расчеты всех комнат:

  1. Гостиная и кухня — 20 м².
  2. Кладовка — 3 м².
  3. Туалетная комната — 5 м².
  4. Две спальни по 10 м².
  5. Прихожая — 5 м²

Как видно, общая площадь, где нужен терморегулятор, составляет приблизительно 53 м². Необходимо действие обогревателя на все эти комнаты. На своем плане можете выбрать и пометить именно те, в которых хотите осуществить монтаж. Подсчитайте общее количество приборов, которые понадобятся для установки, учитывая при этом их мощность.

В гостиной и кухне нужны газовые обогреватели в количестве 2 штук по 1000 Вт. Учитывайте то, что отапливаемая площадь одного из них — 10 м². Для одной спальни необходим 1 терморегулятор — устройство на 1000 Вт. Для туалетной комнаты, прихожей и кладовки стоит выбрать монтаж устройства на 500 Вт, отапливаемая площадь составит 5 м². В итоге, через такие подсчеты у вас получилось 5,5 кВт.

Вернуться к оглавлению

Приступайте к следующим шагам

Схема подключения инфракрасного обогревателя.

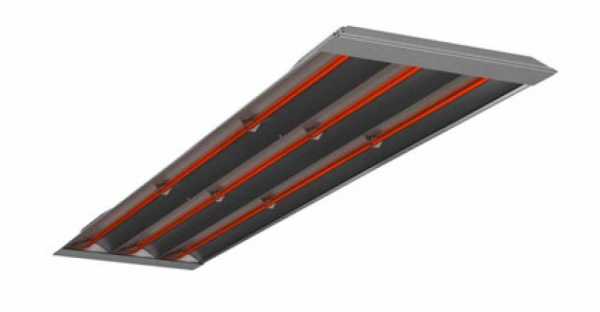

Известно, что инфракрасные обогреватели для обогрева имеют определенную высоту подвеса. В большинстве случаев она составляет от 2,2 до 3,5 м. Рекомендуется устанавливать их не менее, чем в 500 мм от головы человека. Учитывайте такие нюансы, выполняя монтаж. Нежелательно осуществлять подключение в зонах постоянного присутствия человека. Например, лучше исключить монтаж через кухню или гостиную. Чтобы избежать воздействия такого тепла на голову, сместите устройство немного в сторону. Помните о том, что для правильного и равномерного нагрева всей площади помещения необходимо выбрать больше таких приборов.

К примеру, можете поставить 1 терморегулятор на 135 Вт, учитывая площадь в 15 м². Все же равномерного распределения через такие манипуляции полностью не будет. Поэтому желательно подключить два по 600 Вт. Нельзя выполнять монтаж рядом с окнами и потолками из ПВХ, ведь это приведет к потере тепла. Четко соблюдайте минимальные расстояния от инфракрасного обогревателя до поверхностей.

Вернуться к оглавлению

Балансируйте все нагрузки

Данный процесс автоматизированный. Он дает возможность управления нагрузкой на газовые термостаты. Перед собой вы сможете увидеть некоторые примеры таких случаев. В чем заключается основной момент и почему так необходимо выбрать этот вариант? При достаточно оптимальных условиях теплоизоляции помещения и выхода инфракрасного обогревателя в действие, терморегулятор работает всего 20 минут в час для поддержки нужной температуры.

Таким образом можно снизить большую нагрузку в 3 раза, что является очень важным, выполняя монтаж. Желательно выбрать данный вариант, выполняя монтаж и подключение. Вам потребуется основной материал — короб, в который нужно уложить провода. Если необходимо осуществить скрытую работу в стене, то потребуется гофра.

Какие провода выбрать для инфракрасного обогревателя? Берите с сечением 1,5-2,5 квадрата, все зависит от нагрузки на терморегулятор. Рекомендуется заранее подключить общий автомат, который бы смог осуществлять подключение через всю систему отопления. Обязательно стоит соблюдать все меры безопасности, не забывайте об этом. Если решились выбрать газовые инфракрасные обогреватели, то помните о принципе работы самой системы. Терморегулятор имеет свою особенность применения, поэтому так важно соблюдать все правила, выполняя монтаж инфракрасных обогревателей.

1poteply.ru

РубрикаРазное

Добавить комментарий
