Трап для слива воды в полу — Отопление

Качественный поддон с встроенной системой слива стоит дорого. Но с выполнением этих же функций справится безупречно трап для душа в полу под плитку. Установить его можно собственными руками, что позволит сэкономить дополнительно. Этот проект реализовать будет проще после внимательного изучения данной статьи. Здесь есть не только обзор разных конструкций, но и подробные инструкции по монтажным работам.

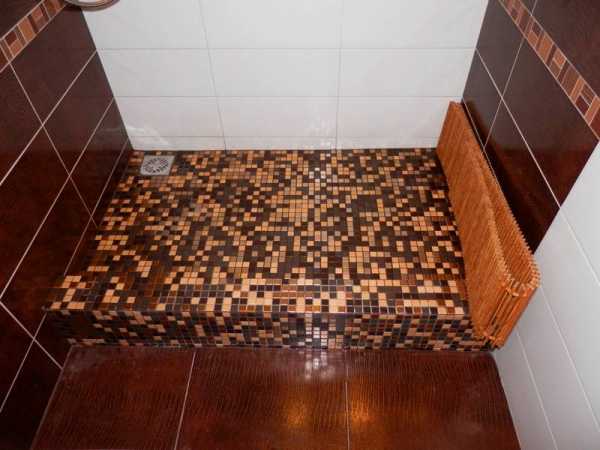

Слив, установленный в углу душевой кабины

Основные определения

Это специальное изделие предназначено для удаления жидкости с пола душевой кабины. Оно же задерживает крупные механические частицы, чтобы предотвратить образование засоров. С его помощью предотвращается проникновение запахов из системы канализации. Следующие характеристики отличают хороший трапик для душа:

  • Внешний вид его нейтрален, поэтому обеспечивается соответствие с декоративной отделкой разных стилей.
  • Покрытия и материалы обладают хорошей устойчивостью к бытовой химии, чистящим средствам. Эстетические и функциональные характеристики сохраняются длительное время без существенных предосторожностей и ограничений.
  • Изделие выдерживает без повреждений механические нагрузки.
  • Его производительность достаточна для быстрого слива, поэтому вода не скапливается на полу.
  • Не возникают лишние затруднения при проведении очистки.

Приведенные особенности можно использовать при выборе подходящих изделий в торговой сети.

Современные производители предлагают в широком ассортименте решетки для трапов

Преимущества душевой кабины без поддона на полу

Следует уточнить, почему такое решение действительно имеет смысл. Поддоны создают из металла, или пластика. При сравнительно небольшой толщине стенок некоторые модели издают шумы, деформируются. Такие изделия выпускают в определенных размерах, что затрудняет подбор точного соответствия определенным требованиям.

Сливной трап для пола из керамической плитки обладает следующими преимущественными характеристиками:

  • Такая конструкция создается в точном соответствии с дизайнерскими особенностями окружения. Она выглядит уместно в определенном интерьере.
  • При желании можно создать маленькую или большую кабину, установить внутри сиденье, «тропический» душ, иные приспособления. Отсутствие ограничивающих параметров позволяет сделать особую форму площадки.
  • Качественная керамика на бетонном основании – это повышенная надежность. Такая конструкция не разрушится после десятков лет непрерывной эксплуатации. Без особых усилий по уходу она сохранит в отличном состоянии эстетические параметры.
  • Сам трап для душа в полу под плитку устанавливается таким образом, что не испытывает никаких излишних воздействий.
Изделие хорошо защищено слоем стяжки

Статья по теме:

Плитка для ванной комнаты: фото, дизайн. Это подходящий вариант для отделки поверхностей стен и пола помещений с высоким уровнем влаги. Полезные рекомендации позволят правильно выбрать материал и избежать многих ошибок.

Разные виды душевых трапов и сливов для душевых

Для лучшего понимания принципов работы надо подробно изучить типовую конструкцию.

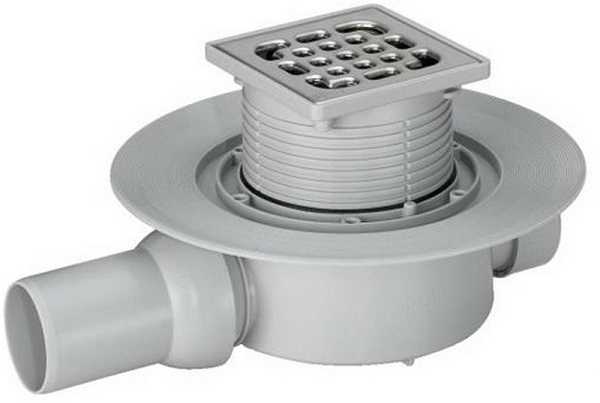

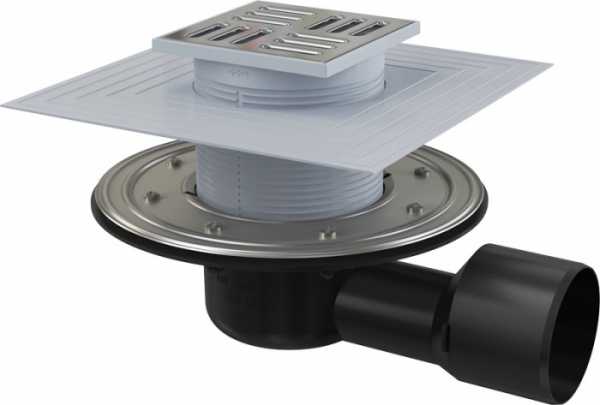

Устройство слива для душа в полу под плитку

Далее отмечены важные особенности:

  • Решетка изготовлена из прочной нержавеющей стали. Она не подвержена коррозии, способна выдержать сильные нагрузки.
  • Резиновый уплотнитель создан рельефным. Кольца можно отрезать. Такой процесс позволяет установить с шагом 4-5 мм нужную высоту горловины.
  • Пластиковой крышкой закрывают входной отверстие, чтобы в ходе строительства туда не попала песчано-цементная смесь, иные трудно удаляемые загрязнения.
  • Наличие шарового шарнира с герметичным уплотнением на выходе помогает установить стыковой узел с канализацией очень точно.
  • Указанный диаметр трубы и другие узлы изделия обеспечивают хорошую производительность (0,8-1 л/с). При полностью открытых кранах вода будет уходить в систему слива без задержки.

На следующих рисунках сделаны примечания, объясняющие функционирование системы сухого затвора.

Так происходит слив. Если его прекратить, вода из центральной части уйдет в дренаж, но останется в боковых частях. Это – схема классического гидравлического затвора, предотвращающая проникновение запахов в помещениеСистема действует только до тех пор, пока оставшаяся жидкость не испарится. Сухой затвор и в этом случае сохранит функциональность. Крышка, обладающая плавучестью, опустится и перекроет отверстие
Модификации изделий

Трапы 1 и 2 отличаются видом подключения к системе слива, горизонтальным и вертикальным. Последний вариант подразумевает лучшую производительность. Но для этого необходимо подвести трубы соответствующим образом. Цифрой 3 обозначен «щелевой» трап.  В нем нижняя часть идентична, но существенно увеличена область сбора жидкости.

На заметку! При использовании длинной решетки допускается делать уклон дна душа только в одну сторону.

Где устанавливают трап для душа в полу под плитку?

В зависимости от места монтажа придется создавать пол с разным уклоном.

Центральное расположение слива. Чтобы не оставались большие скопления воды, надо поддерживать наклон со всех сторонНесколько упрощается решение задачи при монтаже слива в углу. Для такого варианта надо приобрести подобное изделие

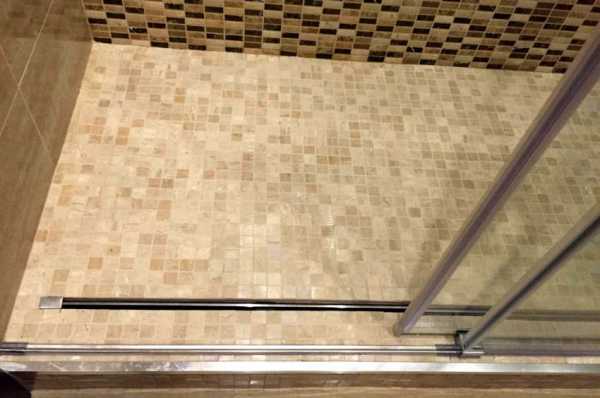

Щелевая конструкция  удобнее. Здесь можно создать небольшой уклон пола только в одну сторону. При высокой производительности входная решетка не засоряется быстро. Определенным преимуществом является оригинальный внешний вид

Монтаж трапа

Проще всего устанавливать трап для душа в полу под плитку при строительстве частного коттеджа. В этом случае можно обдумать разные варианты на этапе проектирования. Для максимальной производительности используют вертикальный отвод в дренаж. Применяют точечные и щелевые системы по мере необходимости.

Сложнее реализовать проект в многоквартирном здании. Чтобы обеспечить бесперебойную функциональность слива необходимо создавать уклон от 25 до 35 мм на каждый метр. Для ванной комнаты стандартной площади это означает подъем пола на 10-16 см и соответствующее уменьшение высоты потолка.

Ниже приведена технология установки трапа для душа в полу под плитку:

Рисунок Действия

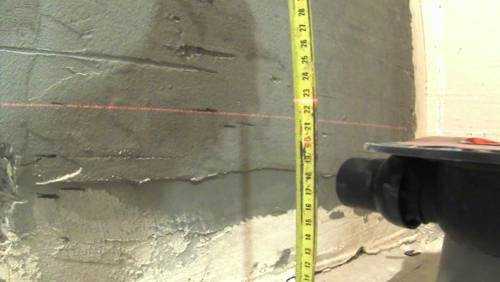

Вначале надо сделать разметку. Трап устанавливают в нужном месте, на высоте, обеспечивающей выполнение указанных выше условий хорошего слива. Следует добавить высоту стакана. В данном примере она составляет 12 мм. При выборе точки монтажа принимают во внимание размеры керамической плитки. Лучше всего, если получится кратное им расстояние, чтобы не выполнять подрезку. Надо помнить о швах между отельными элементами. Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика.
Для стока в сторону трапа от самой дальней точки пола душа понадобится 14 мм. Отмечают соответствующую величину. В примере получилось значение 21, 5 см. Это – общая толщина слоев, которые будут последовательно установлены над плитой перекрытия между этажами.
Делать этот промежуток монолитным нецелесообразно. Здесь достаточно места для монтажа дополнительной теплоизоляции. При возможности сюда можно установить водяной или электрический подогрев.

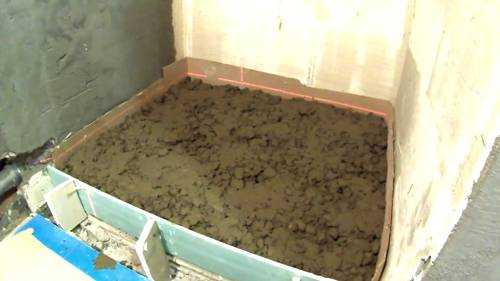

В этом примере использовано не сложное решение. Нижний слой формируют из керамзитобетона (11-12,5 см). Он получается прочным и стоит недорого. Перед заливкой по периметру устанавливают демпферную ленту, а на бетонную основу укладывают пенополиэтилен (толщиной от 4 до 5 мм). Опалубку делают из обрезка доски, гипсокартона, иных подручных средств. В данном случае нагрузки на нее не будут чрезмерными.
Через 24 часа можно удалить опалубку. На этом этапе можно примерить корпус трапа и плитку, проверить точность выбора точки монтажа.
Далее укладывают пенополистирол (4-5 см). Следует приобретать качественные изделия надежного производителя с плотностью от 35 кг на 1 м. куб. и выше. Такие плиты обладают достаточной прочностью и низкой теплопроводностью. При правильном монтаже даже без дополнительных средств будет обеспечена хорошая герметичность. Пенополистирол отрезается без лишних усилий обычным канцелярским ножом. Поэтому подгонка отдельных элементов под форму конкретного пространства будет выполнена точно.
В пенополитстироле делают необходимые вырезы. После – устанавливают  трапики для слива воды, подсоединяют слив к системе канализации. Отверстия между частями конструкции заполняют монтажной пеной.
Для следующего этапа пригодится специальное приспособление. Это – набор реек и кольцевой элемент с пазами из пластика. Каждая из направляющих создана с переменной высотой. Их устанавливают со скосом в сторону слива. Стяжку заливают по этим уровням. Это обеспечит оптимальное изменение высоты (около 10-11 мм на 1 м. длины пола). Его будет достаточно для быстрого перемещения жидкости, но не возникнет чувство дискомфорта из-за неровной поверхности.
В ходе заливки контролируют итоговый уровень. Он должен получиться ниже трапа на общую толщину клеевого состава и керамической плитки. Пластиковые детали из раствора не извлекают. Они будут выполнять функции компенсационных швов, препятствующих разрушению конструкции при изменении температуры.
Для укладки используют плитку, стойкую к повышенной влажности. Ее монтаж начинают от слива и далее – к стенам. Такая методика поможет минимизировать ошибки и ограничения определенных размеров. Отрезанные плитки около стен будут менее заметны, чем в центральной области. Мелкая плитка (мозаика) лучше подходит для таких проектов. С такими изделиями проще создавать правильный наклон в нужных направлениях. Подрезанные части на стыках выглядят менее заметно. Промежутки между керамическими плитками затирают специализированными смесями нужного цвета. Щель между пластиковым корпусом слива и финишным покрытием заполнят стойким к воде герметиком.

На последней стадии удаляют временную пластиковую крышку трапа с сухим затвором для душа, устанавливают решетку. После – проверяют работоспособность системы.

Статья по теме:

Плинтус для ванной. В данной статье рассмотрен подробно плинтус. Тут есть сведения о разных материалах, технологиях их применения, особенностях выбора, дизайнерских приемах, которые помогут вам сделать правильный выбор, и увеличить интервал между обязательными ремонтами.

Дополнительные полезные советы и выводы

Монтаж этого изделия – достаточно сложное строительное мероприятие. Его совмещают с общим капитальным ремонтом ванной комнаты. Таким образом, пригодится предварительное подробное планирование. Получить необходимые эстетические параметры без ошибок поможет моделирование в формате 3D. Для этого применяют специализированные компьютерные программы.

Чтобы не тратить собственное время, можно воспользоваться помощью профильных специалистов. Опытные продавцы керамической плитки предлагают услуги по составлению оптимальной раскладки совершенно бесплатно. К ним надо обращаться с точными параметрами помещения и списком особых требований.

Для оснащения душа системой «теплый пол» понадобится соответствующий проект. При использовании воды в качестве теплоносителя создают отдельный контур и подключают его через распределительное устройство к индивидуальному котлу отопления. Электрический подогрев можно установить в многоквартирном жилом доме. Но придется учесть повышение потребляемой мощности.

Компьютерное моделирование упрощает реализацию сложных проектов

Сведения о том, как сделать душ без поддона в квартире – это только часть необходимых знаний для комплексного переоборудования ванной комнаты. Ответы на дополнительные вопросы вы найдете на тематических страницах этого сайта.

housechief.ru

Установка сливного трапа

Установка сливного трапа неизбежно связана со значительным подъемом пола в душевой или другом помещении. Более того, полу придают уклон для направления всей воды в сторону сливного трапа. Как правило, подъем составляет не менее 15 см, но для душевой это не страшно и при невысоком потолке.

Конструкция такого пола представляет собой многослойную систему:

  • тепло- и звукоизоляция из пенополистирола — 5 см;
  • черновая бетонная стяжка — 4 см;
  • герметичная мембрана из наплавного гидроизоляционного материала;
  • 2-я бетонная стяжка, задающая уклон в сторону трапа — около 4 см;
  • керамическая плитка, не впитывающая воду и уложенная на клеевой раствор.

Таким образом, трап со сливом оказывается монолитно замурованным в полу (его решетка не должна выступать над примыкающими плитками).

Мы рассмотрим наиболее сложный вариант, когда бетонное основание лежит на холодном грунте. А это потребует эффективной теплоизоляции и не только по причине холодного пола: низкие температуры грунта и горячая вода создают в бетонных стяжках сильные температурные колебания, что вызывает в них деформационные процессы, приводящие к механическим разрушениям. На теплом бетонном основании от теплоизоляции можно отказаться, а недостающую толщину пола (относительно высоты трапа) компенсировать первой бетонной стяжкой.

Четырехсантиметровая бетонная стяжка поверх пенополистирола уже достаточно прочна и способна равномерно перераспределять действующие на нее механические нагрузки. При такой толщине можно использовать обычный цементно-песчаный раствор (1 : 3), затворенный на воде, что снижает затраты.

В качестве теплоизоляции мы используем листы гранулированного пенополистирола (пенопласта) плотностью 35 кг/м³. В случае намокания бетонного основания (высокие грунтовые воды) лучше применять экструдированный пенополистирол.

Для создания в полу водонепроницаемой и прочной мембраны взято отечественное наплавное гидроизоляционное полотно «изопласт» (без минеральной обсыпки), используемое для мягких кровель. Материал пластичен, упруг и устойчив к механическим нагрузкам (армирован стекловолокном). Зажатый во фланце трапа, он будет служить хорошим герметичным уплотнителем. А его стыки внахлест, разогретые горелкой до размягчения, прочно и герметично склеиваются. Прижатый в размягченном состоянии, материал прочно сцепляется и со стеной, что особенно важно при устройстве водонепроницаемой мембраны. Ее края должны находить на стенки душевой до высоты 2-й бетонной стяжки и иметь идеальное примыкание.

При устройстве бетонных стяжек без направляющих, по которым правилом разгоняют цементный раствор, не обойтись. Для этого можно воспользоваться деревянными рейками, соответствующих размеров, но их приходится удалять из стяжки. Если направляющие удается сделать из полимера, обладающего пластичностью, их можно оставить в бетоне: будут служить деформационными швами.

К используемой здесь керамической напольной плитке предъявляются повышенные требования. Плитка не должна впитывать воду. Этот показатель у нее не должен превышать 1,5 % от собственной массы (у обычных плиток — около 11 %). Поверхность плитки должна быть шероховатой, что позволит избежать опасного скольжения ног на мокром полу. Кстати, обычные клеевые смеси для такой плитки не подходят: требуется специальный контактный клей, создающий сильное и долговечное сцепление с плиткой. Швы между плитками заделывают только водостойкими затирками.

Небольшое видео наглядно продемонстрирует принципиальное устройство и последовательность монтажа сливного трапа в душевой:



Пошаговое руководство изготовления сливного трапа

Поскольку весь процесс устройства сливного трапа в душевой нами подробно иллюстрируется, остановимся лишь на моментах, требующих уточнения и пояснений.

Сразу же подчеркнем роль правильного расположения сливного трапа. Прежде чем приступать к работам, необходимо определить и толщину каждого слоя будущего пола. Низшую точку наклонного пола во многом определяет высота трапа: меняя толщину бетонных стяжек, вы подберете нужные вам высоты, но трап никогда не должен выступать над плитками. Минимальный угол уклона слива — 1 см/м. Если сделать меньше, то вода не будет успевать сливаться.

Удаленность трапа от стен должна быть кратной размеру вашей плитки. При этом необходимо учесть и толщину шва между плитками (не более 2 мм). Определив положение трапа, с учетом вышесказанного, вы значительно сократите количество нарезаемой плитки и получите более красивый пол: от трапа до стены кладутся только целые плитки, которые подрезают лишь по изломам в полу. Выбирая трап, откажитесь от круглой решетки, она потребует сложной подрезки или нескольких плиток. Вообще на полу должно быть минимум нарезанной плитки.

Плитку лучше начинать укладывать от трапа к стенкам: если вы ошиблись в размерах, подрезанные плитки окажутся у стены и будут менее заметными.

Все угловые стыки стен и пола являются проблемными местами, где всегда возникают подвижки и напряжения, пусть даже и незначительные. Но и этого может оказаться достаточно, чтобы повредить гидроизоляцию. Не считайте нас перестраховщиками и проклейте все такие углы специальной широкой уплотнительной лентой.

При отделке пола (дна) и стенок душевой (бассейна) приходится использовать керамическую плитку, не впитывающую воду и специальный клеевой раствор, на который ее укладывают. Но и в этом случае, при укладке плитки на пол и стены, советуем соблюдать следующую последовательность: первым укрывают пол, затем — стены. Такая последовательность создает более надежную защиту от проникновения воды под плитку в критических местах сопряжения различных конструкций.

1. Положение трапа относительно стен определяют на прямой к месту врезки в существующую канализацию и так, чтобы оно было кратным размеру выбранной керамической плитки
2. Трап через слив соединяют с канализацией. Все соединения уплотняют силиконовым герметиком. Здесь использован проходной трап: через него идет слив из другого помещения

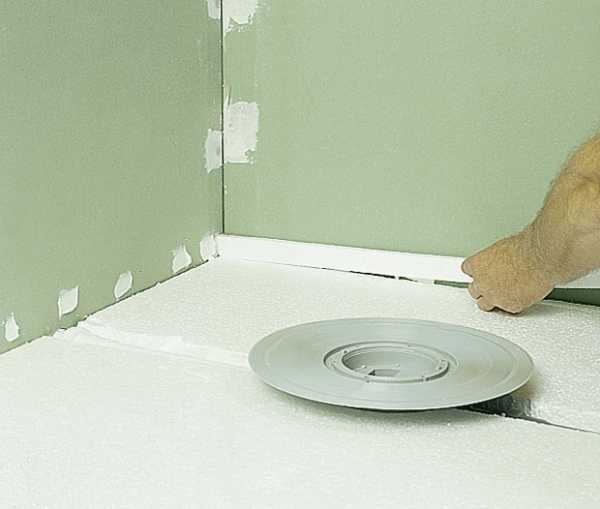

3. Для тепло- и звукоизоляции на бетонное основание укладывают, с подрезкой под собранную систему слива, листы пенополистирола: толщина 5 см, плотность 35 кг/м³
4. Рейки из пластика у стенок, при заливке 1-го слоя бетонной стяжки, работают как направляющие для выравнивания раствора, а в дальнейшем — как деформационные швы
5. Цементно-песчаный раствор укладывают поверх пенополистирола и тщательно уплотняют. Важно, чтобы раствор полностью заполнил все пустоты вокруг корпуса трапа и под фланцем
6. Фланец трапа и направляющие должны быть установлены в одном уровне, под который и выводят бетонную стяжку. Поверхность стяжки выравнивают специальным правилом

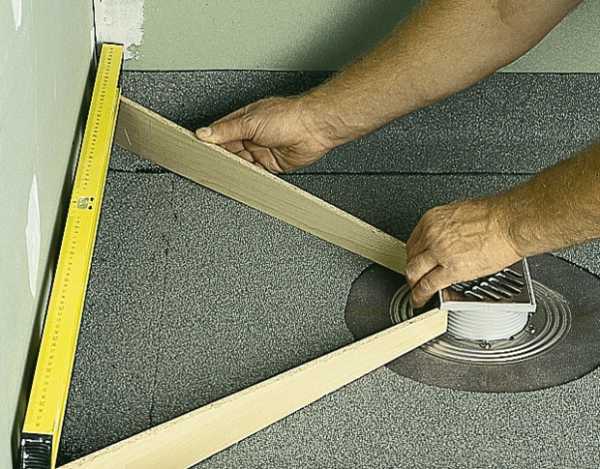

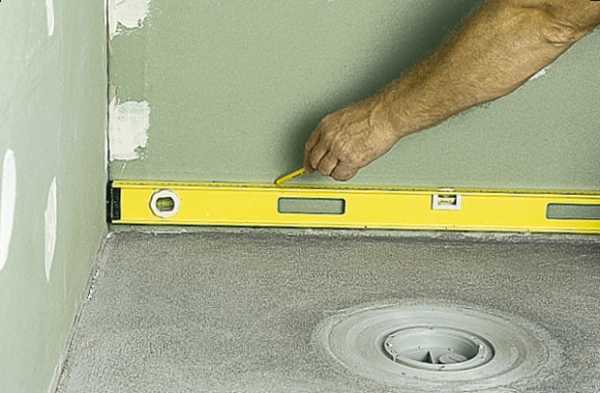

7. Верхний уровень наклонного пола начинается от стенок. Его размечают с учетом толщин следующих слоев: гидроизоляции, 2-й бетонной стяжки, плиток и уклона к трапу — не менее 1 см/м

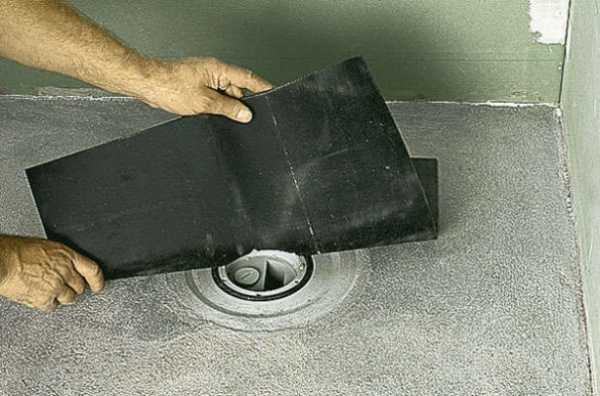

8. Прокладку-фартук для фланца вырезают из материала «изопласт»: в форме квадрата, значительно выступающего за фланец, и с отверстием по внутреннему диаметру фланца
9. Ответная часть фланца, привернутая винтами к корпусу трапа, герметично обжимает прокладку. Винты вворачивают равномерно по всему периметру, не придавливая прокладку
10. Перед настилом гидроизоляции в ней вырезают отверстие, соответствующее положению трапа и по диаметру больше фланца. Оно должно с запасом перекрываться уложенной прокладкой
11. Наплавляемый гидроизоляционный материал обеспечивает идеальную герметичность мембраны: места, соединяемые «внахлест», разогревают до размягчения и сжимают вместе

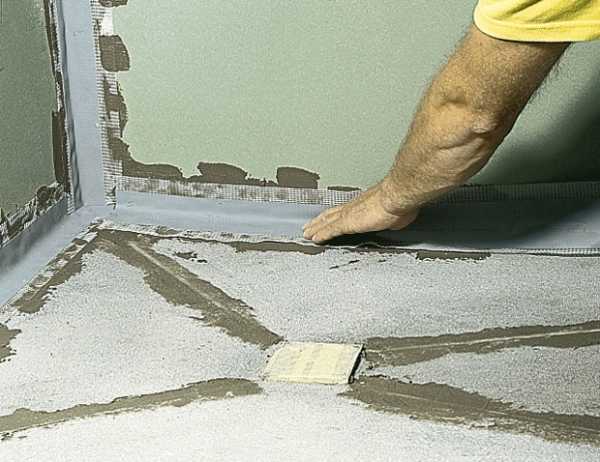

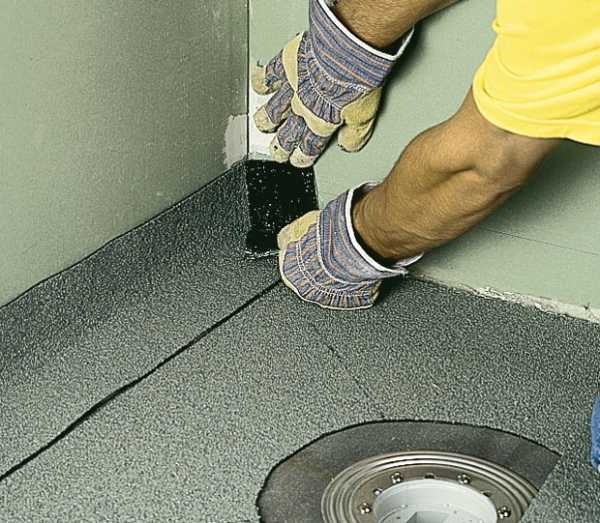

12. Особо тщательно гидроизолируют места сопряжения стены – пол. Сначала в каждом углу наплавляют вставки заходящие на стенки и пол, а затем — полосы, заходящие на стену и пол
13. Сифон с решеткой точно устанавливают в корпус трапа. Уплотнительное кольцо делает их соединение герметичным. При эксплуатации лишь решетка остается съемной

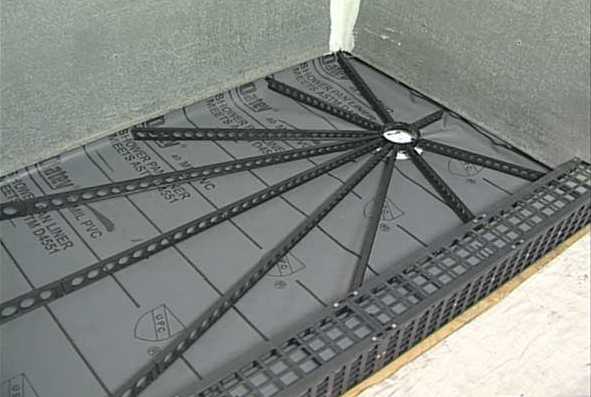

14. Для заливки наклонной стяжки ставят четыре направляющих, которые скошены под углом, соответствующим наклону пола, а их ширина у сифона меньше его высоты на толщину керамической плитки

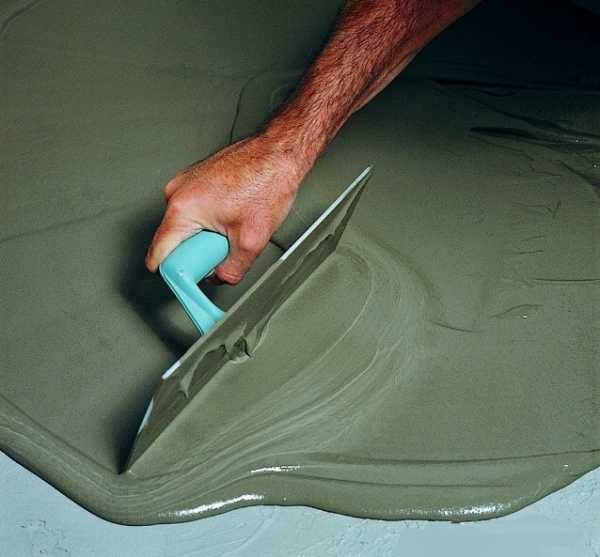

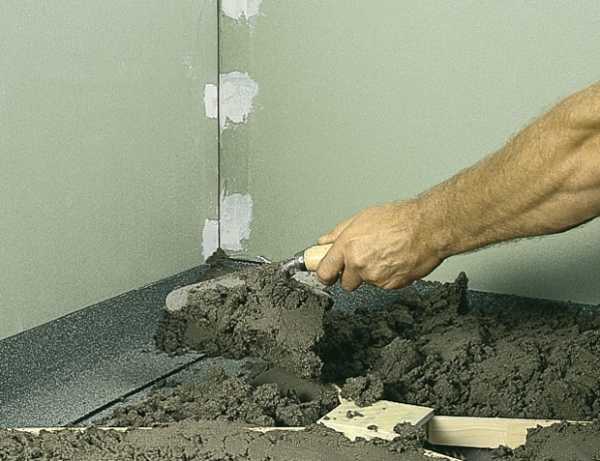

15. Цементно-песчаный раствор укладывают, защитив решетку. Его тщательно трамбуют и по направляющим равняют рейкой, которую, смещаясь к сифону, приходится укорачивать

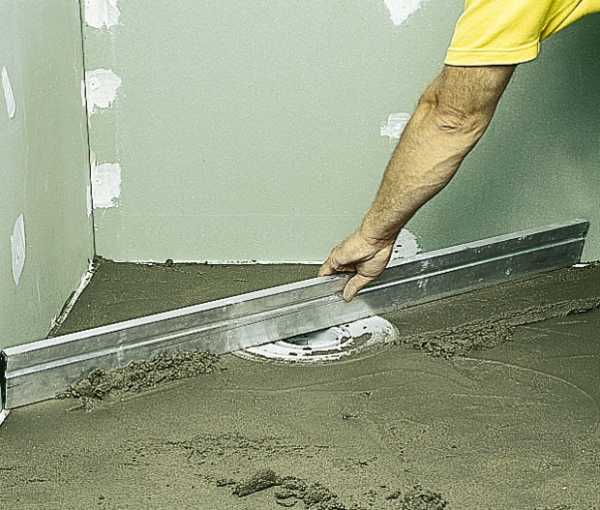

16. Твердеющий раствор смачивают и затирают, выравнивая. Если направляющие из эластичного и не гниющего материала, их оставляют как деформационные швы
17. Угловые стыки проклеивают специальной уплотняющей гидроизоляционной лентой (Knauf, IVSIL, Литокол и др.), а канавки от удаленных направляющих заделывают ремонтным раствором на цементной основе.

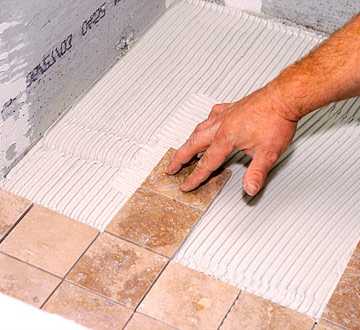

18. Плитку начинают класть от трапа. В подрезке плитки требуется точность и аккуратность. В зависимости от конфигурации трапа, может потребоваться даже круговая подрезка плитки. Удаленность трапа от стен кратная размеру плитки, и прямоугольная форма его решетки упрощают подрезку плитки. Тогда край плитки, примыкающий к решетке, не требует подрезки.

Относительно недавно в продаже появились и более современные решения упрощающие изготовление подобных сливных трапов. Например, сейчас проще купить уже готовые наборы из перфорированного металлопластика для изготовления сливного трапа.



Что бы еще почитать?

remstd.ru

Для чего нужен аварийный слив

Слив в полу ванной избавляет комнату от излишней влаги, луж на кафеле, устраняет запах сырости, препятствует появлению плесени. Постоянно остающиеся после водных процедур лужи отрицательно влияют на стены и сантехнику, а также провоцируют размножение болезнетворных микроорганизмов. Установка аварийного слива позволяет поддерживать ванную комнату в достаточной сухости и без посторонних запахов.

Причины гидроизоляции

Слив устанавливают тогда, когда есть объективные причины для дополнительной гидроизоляции:

  • В ванной планируется душевая кабина и нужна дополнительная изоляция от воды. Либо кабина без бортиков и шторок, поэтому слив, наряду с выполнением своей прямой функции, подстраховывает на случай потопа.
  • Дополнительная подстраховка на случай затопления в квартире. Особенно актуальна эта причина в многоквартирных домах, когда квартира находится не на первом этаже. Часто об установке аварийного слива задумываются, если в ванной комнате планируется установка джакузи.

Виды устройств для аварийного слива: изготовление своими руками

Устройство, обеспечивающее аварийный отвод воды с пола ванной называется сливной трап. Основные задачи, которые решает трап:

  1. беспрепятственно и быстро отводит воду в канализацию
  2. фильтрует сточную воду от посторонних предметов, препятствуя засорению труб
  3. блокирует неприятные запахи из канализации
  4. имеет конструкцию, облегчающую прочистку стока в случае засора

Устройства аварийного слива делятся на конструкции с сухим затвором и те, где воду сдерживает гидрозатвор.

Трап для слива воды в полу, оснащенный сухим затвором, имеет элемент, который под действием гравитации закрывает трубопровод. Такие трапы могут быть маятниковыми, мембранными или поплавочными. Иногда сливной трап для ванной с сухим затвором оснащают обратным клапаном, который препятствует попаданию воды из стока назад в ванную. Конструкции с сухим затвором не нуждаются в постоянном присутствии жидкости, не пересыхают, если долго не использовались.

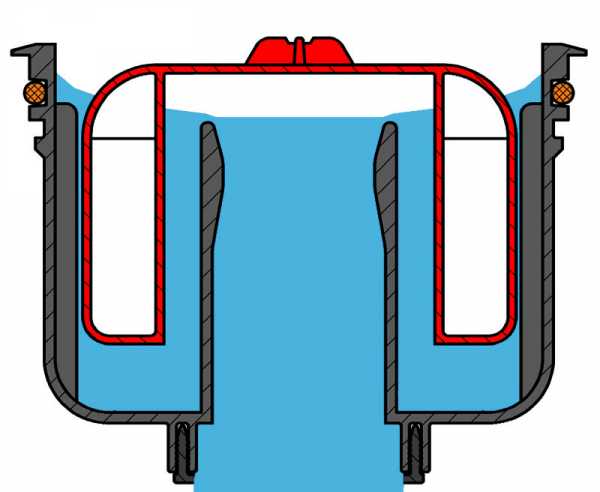

Схема сливного трапа с гидрозатвором

Система слива, оснащенная гидрозатвором, имеет в своей конструкции трубку, в которой постоянно присутствует вода. Устройство гидрозатвора, постоянно наполненное водой, становится преградой на пути запахов из канализации в ванную. Для трапа с гидрозатвором очень важно постоянное наличие воды в трубке, т.к., если воды нет, неприятные запахи могут возвращаться в помещение. Жидкость в затворе может испариться, если температура в ванной слишком высокая, прибор был установлен неправильно, либо если трап редко используется по назначению.

Когда решают, какой трап приобретать, учитывают его конструктивные особенности и размер. Для установки аварийного слива в полу поверхность пола поднимают на высоту трапа. Поэтому, чем меньше трап, тем проще установить слив в ванной и тем менее ощутимым будет перепад высоты пола между ванной и другими комнатами. Кроме высоты нужно уделить внимание пропускной способности: она должна быть достаточной для отвода всего объема лишней воды. Сливной трап должен делать только специалист в этом вопросе.

Монтаж сливного трапа: вариант для душевой кабины под плитку с сухим затвором, решетка для бани из нержавейки, ванной, бассейна

Главный элемент аварийного слива — это трап: плоский сифон, заключенный в кубический корпус. К трапу присоединяется отводящая труба, которая соединяет его со стоком канализации. Трап и отвод утоплены в напольной стяжке. Между основной стяжкой и стяжкой слива, на которую непосредственно укладывается кафель, прокладывают гидроизоляционную подложку. Такая изоляция нужна, чтобы обезопасить плиту перекрытия от контакта с водой, просачивающейся сквозь поры бетона.

Если ванная комната совмещена с туалетом, а унитаз имеет слив в пол с вертикальным выпуском, то можно просто заменить его аналогичным с косым либо горизонтальным выпуском. Это позволит установить на уровне пола канализационный тройник и направить сточную воду из трапа в него, а не выдалбливать в стяжке отверстия под трубы, докучая соседям.

Важно правильно сделать слив в ванной, грамотно установить оборудование. Если трап установлен с нарушениями технологии, помещение может затопить.

Поэтапная работа по установке канализационного трапа Alcaplast, Viega, Алкапласт: прямой, линейный, горизонтальный

Чтобы установить трап корректно, нужно выполнить следующие действия:

Чтобы использовать половую плитку рационально, уже на этапе разметки стоит рассчитать расстояние от слива до стен таким образом, чтобы оно было кратно размеру одной плитки. Это позволит сократить количество разрезанных плиток и сделать покрытие пола более эстетичным. Когда монтаж закончен, трап плотно закреплен в полу, а поверхность пола хорошо изолирована от влаги.

Аварийный слив обеспечивает движение воды под уклоном к сливному отверстию и отводит воду в канализацию, оберегая соседей снизу от потопа. Сливной трап — это удобство и безопасность.

trubexpert.ru

otoplenie.site

Душевой трап

Классическое устройство душевой кабины с занавеской и пластиковым поддоном уверенно вытесняется новыми конструкциями. Вместо поднятой над полом на 15-20 см чашки чугунного или акрилового поддона в душевых кабинах нового поколения устанавливают напольные системы водоотведения или сливные трапы. Использование траповых водостоков позволяет отказаться от всего лишнего, что захламляет помещение ванной комнаты. Вместо объемного короба поддона в помещении осталась незаметная на фоне плитки решетка душевого трапа.

Разновидности напольных сливов

Корпус водоприемника душевого трапа может быть выполнен в виде точечного устройства или вытянутого в длину линейного желоба, закрытого защитной решеткой. В обоих случаях стекающая в сифон вода попадает в затвор и сбрасывается по трубе в канализацию.

Чаще всего системы душевых трапов условно разделяют на три категории:

  • С вертикальным отводом воды. Конструктивно такие душевые трапы похожи на обычные сливы для душевых кабин, но, в отличие от последних, рассчитываются на заделку в глухую бетонную стяжку пола;

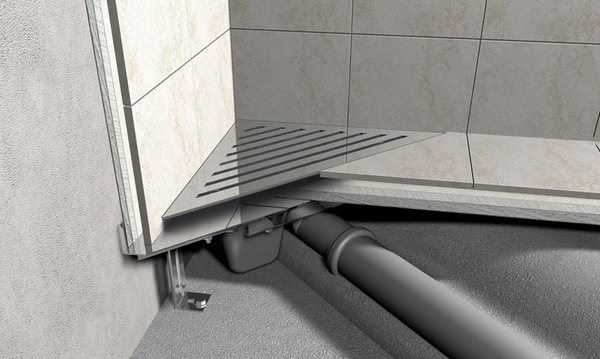

  • Пристенные или комбинированные системы водоотведения. Забор воды осуществляется через линейный водоприемник, расположенный на линии стен с полами. Отличается повышенной пропускной способностью,поэтому чаще всего устанавливается на помывочное отделение из нескольких душевых стоек, например, на предприятиях или в банях;
  • Системы душевых сливов для отведения воды по трубам, уложенным в горизонтальном положении.

В качестве примера одного из наиболее популярных вариантов для квартирных душевых можно указать душевой трап Alcaplast APV3344.

Трап устанавливается в подготовленную в бетоне ячейку или гнездо с опорой на широкий кольцевой фланец из нержавеющей стали. Под дисковидным фланцем укладывается слой гидроизоляции и эластичная каучуковая прокладка. Второй уровень гидрозащиты выкладывается под воротником приемного отверстия. Корпус душевого трапа отливается из ударопрочного пластика. Между воротником и затвором устанавливается труба резинового уплотнения, размер который подгоняют под высоту до установки решетки из нержавеющей стали до начала бетонирования стяжки пола в душевой. В холодном состоянии короб легко выдерживает вес человека более 150 кг.

Важно! Максимальная температура горячей воды ограничена 65-70оС, поэтому лить кипяток в приемную горловину слива категорически нельзя. Даже если температурный удар не приведет к растрескиванию корпуса, подобная очистная процедура приводит к нарушению герметичности стыков.

В частных домах для комплектации душевой наиболее удобным будет вертикальный трап со стандартным размером сифона. Для квартирной душевой кабины вариант с горизонтальным водоотводом в полу является единственно возможным вариантом обустройства напольного слива.

Конструкция горизонтального типа душевого трапа имеет минимальный монтажный размер в пределах 60-90 мм. Например, линейный душевой трап Alcaplast, для установки требует всего 62 мм высоты.

Но даже такого габарита зачастую оказывается недостаточно, чтобы смонтировать и установить в полу приемное устройство с сифоном и комбинированным затвором. Резать бетон потолочного перекрытия нельзя. При попытках вырезать в полу душевой комнаты плиты перекрытия, как правило, мастера просто упираются в стальную арматуру. Приходится делать подъем основания или укладывать в пол систему обогрева. Для душевого отделения теплый пол становится особо ценным в холодное время года.

Особенности монтажа и использования душевых трапов

Для загородного дома устройство теплого пола в душевой является обязательным. С помощью контура, уложенного в полу под кафельную плитку, можно прогреть помещение душевой и коммуникации, в период холодов теплый пол гарантирует нормальное состояние уплотнений всех резиновых прокладок сливного трапа.

Конструкция душевого трапа

Кроме способа отвода воды и оформления водозаборного отверстия, напольные трапы для душевых кабин еще отличаются устройством затворной системы. По конструкции запирающего устройства душевые трапы разделяются:

  1. Системы с гидравлическим затвором, устроенным по коаксиальной схеме. Приемная труба опускается в чашку сифона, заполненную водой. По мере стекания водяных потоков из душевой чашка наполняется водой, которая, переливаясь через край, стекает по трубе в канализационную систему;
  2. Системы с сухим затвором. Кроме небольшого гидравлического затвора, конструкция оснащена мембраной или створкой, способной перекрывать выпуск в канализацию под действием веса — напора жидкости или температуры воды.

Принцип действия такого устройства достаточно прост и универсален. При регулярном пользовании душевой сифонная система трапа работает по обычной схеме. Уровень воды в гидрозатворе относительно невелик и составляет всего 35-40 мм. Если душем не пользуются достаточно длительное время, вода в гидрозатворе из-за разрежения в канализационной системе постепенно уходит.

Важно! С уходом воды разгружается резиновая мембрана, которая поднимается и приводит в действие блокирующие створки. С наполнением душевого трапа водой система приходит в исходное состояние, и работа гидрозатвора возобновляется в прежнем режиме.

Самые совершенные системы душевых трапов с биметаллическими пластинами срабатывают по принципу теплового реле электрочайника. Как только включается теплый пол, или в трап попадает теплая вода, металлическая мембрана прогревается до рабочей температуры и открывает сворку сливного отверстия. Вода беспрепятственно уходит в канализационную систему, пока работает подогрев.

Как только металл регулятора остыл, вход в трубу автоматически перекрывается. Таким образом, вход в канализацию отсекается каждый раз, когда душевой не пользуются несколько часов. Такая система позволяет полностью избежать выдавливания воды и газов из емкости сифона в душ.

Кроме мембран и биметаллических пластин, для привода блокирующих створок используют поплавки из пенопласта, как в случае с приведенным выше линейным душевым трапом Алкапласт. Подвод воды в сточную трубу осуществляется через два боковых окна. Пока вода из душевой наполняет емкость затвора, поплавки беспрепятственно плавают в емкости. Как только уровень воды в сифоне упал, поплавки оседают и закрывают окна в канализационную систему.

Типичным представителем устройств с сухим затвором является душевой трап Viega 58.

Приемное отверстие с сечением 100 мм позволяет обеспечить прием и слив воды из расчета до полулитра в секунду. Выпускная труба размером в 40 мм способна поворачиваться на шарнирном соединении на угол до 20о. Монтажная высота или глубина посадки чаши трапа составляет 75 мм.

Обустройство и монтаж конструкции трапа в бетонном полу душевой кабины

На начальном этапе установки потребуется составить схему разводки канализационных труб с промером высоты входного окна тройника, через который сливная система душевого трапа будет подключаться к канализации.

До начала процесса бетонирования систему трапа необходимо собрать «в черновую» и подключить к тройнику сброса воды в канализационную трубу. На этом этапе важно выставить правильно сливной трехградусный уклон и замерить высоту, на которой находится приемная горловина трапа.

Ориентируясь на вычисленную высоту решетки трапа, будут выполняться все остальные работы по бетонированию, утеплению и гидроизоляции. Вычитаем толщину утеплителя из ЭППС и двух слоев гидроизоляции.

После укладки в душевой листа ЭППС и бетонирования стяжки на уровне дискового фланца монтируем корпус трапа и укладываем первый слой гидроизоляции. Выравниваем решетку и колодец трапа по горизонту и вертикали соответственно. Далее необходимо уложить поверхностную гидроизоляцию душевой. Полотно аккуратно наклеивается на поверхность бетона и на стены душевой кабины так, чтобы не было малейших свилей или отслоений.

В верхней части горловины в изоляции вырезается отверстие под укладку крышки с решеткой. Диаметр отверстия в полотне режется чуть меньшего диаметра, чем диаметр резинового уплотнителя. Далее устанавливается верхняя часть трапа, декоративная решетка, и тщательно обтягивается для выбора зазора в уплотнениях.

Затем заливается второй слой раствора. Уровень выбираем по высоте защитной решетки приемного отверстия, чтобы плитка, уложенная на пол душевой кабины, находилась вровень со сливом трапа. Через 4-5 часов поверхность бетона с помощью строительного уровня и широкого шпателя профилируем широким шпателем так, чтобы на бетоне образовался сливной уклонв 1 см на метр длины нормали.

Плитку первоначально выкладываем на дно душевой «на сухую» и подрезаем кромки, чтобы зазор между квадратом решетки и краями плитки был 0,5-0,7 мм. После укладки плитки зазоры забиваются герметиком, а межплиточные швы обрабатываются водостойкой мастикой под цвет пола в душевой.

Заключение

Практически все напольные системы сливного трапа для душевых кабин обладают высокой чувствительностью к жесткой воде, наличию в отходящей воде взвешенной мелкой пыли, волокон и частиц грунта. Поэтому в душевой кабине со сливомв полу нельзя стирать, полоскать, мыть все, что может осесть внутри сливного трапа. Периодически, раз в месяц, слив проливают концентрированным раствором моющего средства для сантехники.

bouw.ru

Трап для душа в полу под плитку: какой выбрать?

В последнее время все большую популярность приобретают современные душевые кабины без поддонов. Слив воды в канализацию обеспечивается за счет вмонтированного в пол устройства, которое называется "трап для душа в полу под плитку". Какой лучше, вы поймете, прочитав эту статью. Кроме того, вы узнаете об основных особенностях и разновидностях подобных систем.

Устройство водоотводящих желобов

Трап для душа в полу под плитку представляет собой довольно сложное сантехническое устройство. Оно располагается в особом напольном отверстии и прикрепляется прямо к трубе. Данная конструкция состоит из таких элементов, как:

  • отводы с муфтами, присоединяющиеся к канализационному сливу;
  • съемная решетка, препятствующая засорению стока;
  • фланец, герметично фиксирующий гидроизолирующую мембрану;
  • сифон, создающий гидрозатвор;
  • водоприемная воронка.

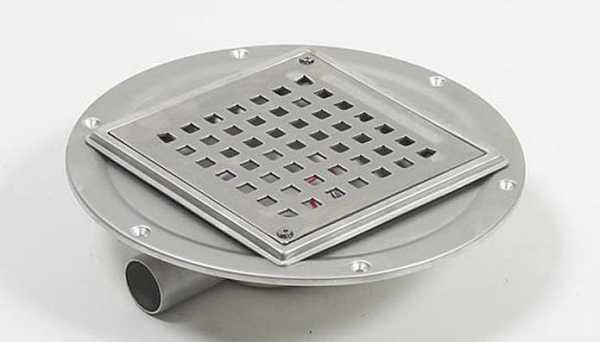

Для изготовления подобных сливных конструкций используется нержавеющая сталь. Этот долговечный и экономичный материал отличается повышенной надежностью. Съемная решетка может быть выполнена не только из стали, но и из хрома, латуни и даже керамики. Они могут быть круглой или квадратной формы.

Основные функции сливного трапа

Это, простое на первый взгляд, устройство выполняет несколько важнейших задач. Трап для душа в полу под плитку позволяет сливать водный поток непосредственно в канализационный стояк. Кроме того, именно благодаря наличию этой конструкции обеспечивается герметичность стыков с полом. Установка гидрозатвора позволяет избежать появления неприятных запахов, исходящих из канализации.

Разновидности сливных трапов

На сегодняшний день выпускается несколько типов подобных устройств. Каждый из них имеет собственные преимущества и недостатки.

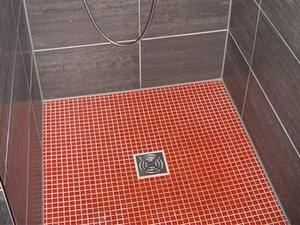

Наиболее простым считается трап для душа в полу под плитку с водным затвором. В данном случае функции пробки, препятствующей проникновению зловония канализации, выполняет вода. Поэтому одним из наиболее существенных недостатков использования данного устройства можно считать постоянную сырость. Во избежание развития болезнетворных бактерий вокруг него нужно производить регулярную дезинфекцию. К преимуществам подобных конструкций можно причислить сравнительно низкую стоимость.

Следующей, более дорогой и современной разновидностью является трап для душа в полу под плитку с сухим затвором. Следует сразу оговориться, что он не создает сырости, приводящей к появлению плесени и грибка. Это обусловлено тем, что вся вода мгновенно сливается в канализационную систему. Работа сухого затвора обеспечивается за счет наличия особого клапана, представляющего собой посаженный в воронку шарик. По мере наполнения трапа водой этот шарик постепенно начинает всплывать, открывая слив. После удаления воды он вновь возвращается на место, перекрывая доступ воздуха из канализационной системы. Единственным существенным недостатком подобных сливных трапов можно считать то, что со временем клапан зарастает мусором, вследствие чего нарушается его работа. Во избежание подобных сбоев его рекомендуется регулярно очищать.

На что нужно обратить внимание, покупая трап для душа в полу под плитку?

Какой выбрать, нужно решать самостоятельно, исходя из собственных возможностей и потребностей. Однако чтобы не ошибиться, необходимо обязательно учитывать несколько важнейших нюансов. Прежде всего следует обращать внимание на стоимость устройства. Не нужно экономить, ведь слишком дешевые модели отличаются очень низким качеством. Одним из самых оптимальных вариантов считается трап для душа в полу под плитку Viega. Продукция этой фирмы отличается высоким качеством и надежностью по сравнению с прочими аналогами.

Не стоит забывать о том, что именно правильно выбранный сливной трап как нельзя лучше обеспечит чистоту, сухость и отсутствие сырости в ванной комнате. Перед покупкой необходимо определиться с высотой монтажной системы. Кроме того, вам понадобится хотя бы приблизительно подсчитать расход воды. Важно, чтобы выбранная модель успевала справляться с отведением использованных стоков.

Особенности монтажа

Чтобы установить трап для душа в полу под плитку, нужно немного поднять уровень пола и создать в нем уклон, направленный в сторону слива. В процессе монтажа необходимо следить, чтобы решетка не выступала над уровнем пола. На первом этапе нужно создать пятисантиметровый теплоизоляционный слой. Для этого можно использовать пенополистирол. Поверх него рекомендуется создать четырехсантиметровую черновую бетонную стяжку, на поверхности которой впоследствии будет располагаться гидроизоляционная мембрана, необходимая для обеспечения герметичности пола.

Четвертым слоем должна стать чистовая бетонная стяжка, обеспечивающая уклон для слива воды. Поверх нее можно уложить влагостойкую керамическую плитку или другой подходящий отделочный материал.

Разнообразие дизайнерских решений

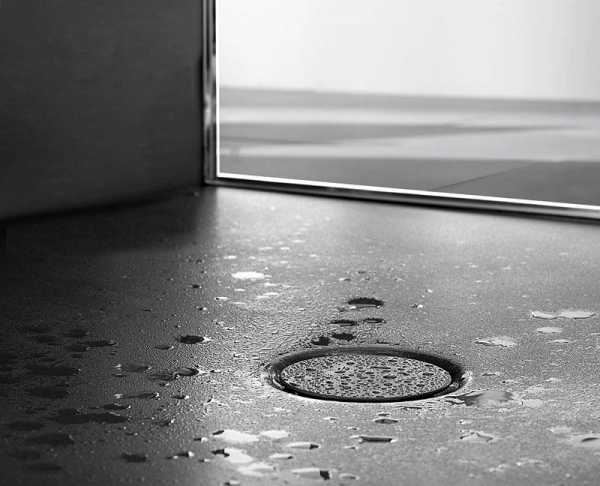

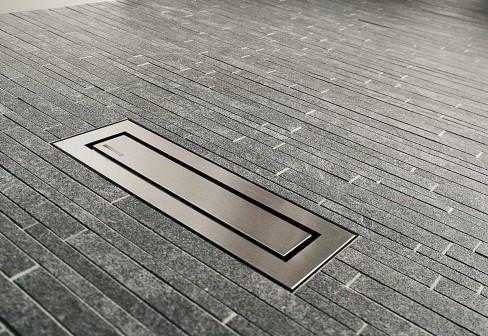

На сегодняшний день выпускаются угловые, круглые и прямоугольные сливные трапы. Первый вариант обычно устанавливается в углу помещения, поэтому он практически незаметен на общем фоне. Прямоугольные и круглые устройства можно монтировать в любой части ванной комнаты. В последнее время особой популярностью пользуются пластиковые, металлические и комбинированные модели.

Особым разнообразием отличаются съемные декоративные решетки, щели которых могут иметь различные размеры и рисунки. Весьма оригинально смотрятся трапы со светодиодной подсветкой. Украшенный таким способом точечный слив создаст неповторимую атмосферу в ванной комнате. Такой подсветкой оснащаются только круглые и прямоугольные модели. Следует оговориться, что стоимость изделий со светодиодной подсветкой будет несколько выше, чем цена стандартных сливов.

Ассортимент душевых трапов настолько широк, что любой желающий с легкостью подберет наиболее оптимальный вариант. Главное, при выборе устройства обращать внимание не только на эстетическую сторону вопроса, но и на конструктивные и технологические особенности той или иной модели.

fb.ru

нюансы выбора и установки сливного трапа

Еще относительно недавно пределом мечтаний большинства была благоустроенная «хрущевка» с типовым санузлом. Мало кто обустраивал ванную по своему вкусу – мешало отсутствие элементарного оборудования и подходящих стройматериалов. Сегодня это не проблема. И теперь практически каждый переделывает и оформляет санузел «под себя». Появляются интересные, ранее совершенно не востребованные, решения. Например, трапики для слива воды . Таким образом жильцы стараются обезопасить себя от серьезных последствий возможных протечек сантехнического оборудования.

Обязательным элементом аварийного слива в ванной является трап, устройство, обеспечивающее беспрепятственный сток воды в канализацию. Конструкция системы должна обеспечивать:

  • фильтрацию сточной жидкости от крупных загрязнений;
  • эффективное и быстрое отведение воды;
  • возможность прочистки системы слива;
  • предотвращение проникновения в комнату неприятных запахов из канализации.

Трап предназначен для беспрепятственного отведения стоков в канализацию

Существует несколько вариантов трапов, конструкция которых серьезно различается. Выделяют два основных типа:

  • Устройство с гидрозатвором. Оснащено изогнутой особым образом трубкой, которая наполнена водой. Она является препятствием для запахов из канализации. Главная проблема таких систем – потребность в постоянном проливании водой. Иначе жидкость в гидравлическом затворе пересыхает, и в комнате появляются неприятные запахи. Причиной для пересыхания может стать нерегулярное пользование трапом, высокая температура в комнате, наличие теплых полов, ошибки в проектировании и т.п.

Сантехнический трап с гидрозатвором и решеткой из чугуна

  • Система с сухим затвором. Представляет собой механическое устройство, которое под воздействием гравитации постоянно стремится занять положение, закрывающее трубу канализации. Существуют разновидности прибора: поплавочный, мембранный, маятниковый и использующий молекулярную память материала. Оборудование лишено недостатков устройств с гидрозатвором. Может дополнительно оснащаться обратным клапаном, предотвращающим попадание сточных вод в помещение.

При покупке, кроме конструктивных особенностей устройства, нужно обязательно учитывать размеры системы. От них будет зависеть высота, на которую нужно будет поднимать уровень пола в ванной. Можно подобрать ультратонкий прибор, высотой порядка 6 см, или приобрести стандартный двенадцатисантиметровый трап. Еще один важный показатель – пропускная способность. Она должна быть достаточной, иначе устройство «захлебнется». Чтобы определиться, нужно сравнить максимальный объем пропускаемой через трап воды и количество подаваемой жидкости. Первый показатель можно узнать у продавца или в технической документации.

Сливной трап может быть дополнительно оснащен обратным клапаном, предотвращающим возвращение загрязненной воды в помещение

Монтаж трапа любого типа проходит практически по одной схеме. Пол, на котором установлено устройство, должен представлять собой многослойную систему:

  • черновая стяжка из бетона;
  • гидроизоляция;
  • стяжка с наклоном в сторону оборудования;
  • керамическая плитка с минимальным водопоглощением и шероховатой поверхностью, уложенная на специальный раствор.

При установке сливного трапа обязательно предусматривается уклон пола в сторону оборудования

Приступая к непосредственной установке системы, следует понимать, что неправильный монтаж приведет к порче оборудования и может спровоцировать затопление помещения. Работы проводятся в следующем порядке:

  • Начинаем с разметки области монтажа. На уложенном гидроизоляционном слое определяем местоположение слива и его высоту с учетом разницы ширины напольного покрытия. Лучше, чтобы удаленность слива от стен была кратна размерам плитки плюс 2 мм на каждый шов. Так удастся избежать лишней подрезки.
  • Берем деталь, намечаем ее высоту и ножовкой обрезаем лишнее. На паз надеваем уплотнительное кольцо, устанавливаем узел на предназначенное для него место. Проводим подгонку устройства.
  • Верхнюю часть установленного трапа накрываем пленкой или другим материалом, чтобы предотвратить попадание сора, пыли или грязи в процессе заливки наклонной стяжки.
  • С помощью маячков выставляем нужный уклон к сливу. Его минимальная величина – 1 см на метр, при меньшем вода просто не будет успевать уходить в канализацию. Укладываем наклонную стяжку.
  • Убираем защитный материал с трапа и устанавливаем на место стакан сифона. Сверху монтируем уплотнительное кольцо. Закрываем узел крышкой и до упора поворачиваем ее в указанную в инструкции сторону. Конструкцией может быть предусмотрена дополнительная резиновая вставка, защищающая напольное покрытие от жидкости.
  • Монтируем плитку. Облицовочные работы начинаем от трапа, постепенно заполняя всю поверхность. Ширина межплиточных швов должна составлять не больше 2 мм. Для их заделки используем специальную влагоустойчивую затирку.
  • Накрываем трап декоративной решеткой. Она может быть пластмассовой, из нержавеющей стали или латунной.

Сливные трапы могут быть оборудованы разными по виду и материалу декоративными решетками

В квартирах, где по каким-либо причинам существует потенциальная опасность протечек сантехнического оборудования, лучше всего обустроить пол в ванной со сливом. Устройство предотвратит серьезные проблемы, связанные с затоплением соседних квартир. Нужно выбрать наиболее подходящую модель сливного трапа и грамотно установить оборудование. Не нужно думать, что это очень просто. Неправильно подобранный и установленный трап станет источником неприятного запаха в квартире и не сможет нормально функционировать. Правильно будет доверить обустройство аварийного слива профессионалам, которые качественно и быстро обустроят наклонный пол с трапом.

Пригодилась статья? Расскажите друзьям:

vannaguide.ru

Установка сливного трапа. Отличия по установке и размерам. Разновидности сливных трапов

Ванная комната считается, наверное, самым важным помещением квартиры. Поэтому желательно, чтобы она была не только красивой по дизайну, но и практичной по функциональности. Если это помещение не отличается большими размерами и в нем не получится поставить ванну, то лучшим вариантом будет обустройство душевой кабины. Однако не всегда хочется возиться с поддоном. В этом случае вы можете выбрать специальный трап. Он представляет собой декоративное оформление отверстия в ванной, через которое будет уходить вода. Монтировать такое устройство можно собственноручно.

Это очень простое изделие, которое изготавливается из металла или пластика. Оно служит для сбора и отведения использованной воды в душе. Конструкция трапа очень проста, при этом он достаточно удобен, долговечен и стоит дешево.


Итак, трап, устанавливаемый для душа, состоит из таких элементов:

  1. Воронка, оснащенная фланцем. Этот компонент принимает ту воду, которая сливается. В нижней части есть выходной патрубок, вставляемый в канализационную трубу ванной.
  2. Декоративная решетка. Ее особенностью является то, что ее можно снять в любой момент, при этом вы вправе установить другой тип изделия. Этот элемент необходим для того, чтобы крупный мусор не попадал в канализацию.
  3. Сифон. Благодаря ему внутри трапа создается гидрозатвор. Он служит для препятствия проникновению различных неприятных запахов обратно в ванную.

Устройство является удобным для применения, так как оно не только выполняет свои прямые функции, но его, оказывается, еще и очень просто чистить.


Какие виды трапов бывают?

Прежде чем установить устройство на слив в ванной, необходимо разобраться в разновидностях этих изделий. Нужно отметить, что они могут различаться не только по конструкции, но и по форме, и даже по высоте. Например, в магазинах вы можете найти трап для душа в форме круга, прямоугольника, а также квадрата. Что касается конструкции, то можно выделить линейные, точечные и пристенные изделия. Первый тип может быть использован по краям ванной комнаты или в углах.

Самыми распространенными считаются точечные устройства. Дело в том, что они могут размещаться в любом месте душевой кабины.

Если вы решили на полу укладывать плитку, то можно приобрести вертикальный или горизонтальный трап.

Слева горизонтальный, справа - вертикальный трап для душа.

Но тут следует обратить внимание на направление той трубы, которая подходит к канализационному сливу на полу.

Что касается гидрозатвора, то он может быть:

  • Обычный. Его особенностью является то, что он образуется прямо в сифоне. Однако если душ долго не включается, и вода высыхает, то неприятный запах будет возвращаться в помещение.
  • Сухой. Это устройство является самым приемлемым. Сухой тип гидрозатвора обладает основным преимуществом: он способен полностью изолировать канализацию от комнаты.

Важным параметром в выборе трапа является его высота. От этого значения зависит, нужно ли будет поднимать уровень пола душа. При этом большая высота изделия может обеспечить лучшую пропускную способность. Оптимальным вариантом будет трап, который можно регулировать.

Где лучше расположить устройство?


Слив в ванной комнате может быть где угодно. Поэтому перед выбором трапа нужно определиться, где именно он будет монтироваться. Существует три варианта установки:

  1. Центр. При этом он может иметь небольшой уклон в ту или другую сторону.
  2. Угол. Этот вариант имеет свое преимущество. Например, его практичес

ruscos.ru

Трап для душа в полу под плитку: слив, как сделать самому

Как установить трап для душа в полу под плитку

При обустройстве душевых кабин можно отдать предпочтение не дорогому готовому высокому душевому поддону, а более простой конструкции. А что может быть проще, чем декоративно оформленное отверстие в полу, через которое вода уходит в систему канализации. Такие устройства слива называют трапами, а монтировать их можно своими руками, ведь устройство и установка таких конструкций не слишком сложны. В статье мы поговорим о том, как своими руками обустроить в ванной комнате трап для душа в полу под плитку.

Подобная конструкция экономит место в ванной комнате, так как избавляет хозяев от необходимости установки ванны или душевой кабины с поддоном, а также, позволяет сэкономить деньги, которые могли быть потрачены на покупку уже готового поддона для душевой кабины, ведь трап нами устанавливается самостоятельно.

Что такое трап и для чего он предназначен

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

  • водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
  • съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
  • сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.
Устройство душевого трапа

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

  • задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
  • предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
  • дает возможность прочищать слив в случае его засорения.

Разновидности душевых трапов

Существует множество разновидностей сливных устройств подобного типа. Они отличаются своей высотой, формой, конструкцией. По форме решетки они могут быть круглыми, квадратными или прямоугольными. По конструкции различают точечные, линейные и пристенные устройства. Линейные трапы применяются преимущественно в углах комнаты и по ее краям. Точечные конструкции могут располагаться в любой точке помещения. Также трап для душа в полу под плитку может иметь вертикальный или горизонтальный выпуск. От расположения выпуска зависит направление подходящей к сливу канализационной трубы.

Большинство трапов имеют обычный гидрозатвор. образующийся в сифоне. Однако недостатком такого устройства является то, что по мере высыхания воды, если душем долго не пользоваться, запахи начинают постепенно проникать в помещение.

В отличие от конструкций с гидрозатвором, устройства, имеющие сухой затвор. обеспечивают полную изоляцию помещения от канализации. Трап для душа с сухим затвором, помимо водного затвора, имеет несколько заслонок, под собственным весом перекрывающих канал. Когда они закрыты, запахи в комнату не проникают. При поступлении в сливной канал воды заслонки беспрепятственно ее пропускают, а затем снова закрываются.

При выборе трапа внимание нужно обращать на его высоту. От высоты устройства будет зависеть то, насколько придется поднимать уровень пола около душа. Однако учитывайте, что, чем выше трап, тем лучше у него пропускная способность. Лучше всего покупать регулируемый трап. Его можно будет приспособить для любой высоты стяжки.

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Он может быть расположен в следующих местах:

  1. По центру душевой комнаты или с небольшим смещением к одной из ее сторон. В этом случае уклон обеспечивают с четырех сторон.
  2. В углу. Такой слив не бросается в глаза, а небольшой уклон всей поверхности пола выполняют в двух плоскостях, обеспечивая сток именно к нужному углу. Таким образом, вода стекает именно в нужный угол, а не к одной из сторон подиума.
Пример углового слива в душа
  • Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они реже засоряются и отлично смотрятся на полу.
  • А вы знаете о том, как установить полотенцесушитель в ванной самостоятельно? На эту тему у нас есть отдельный материал.

    Рекомендации по выбору и установке сифонов для раковин есть тут .

    Монтаж душевого трапа

    Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

    Изготавливают трап для душа в полу своими руками в следующей последовательности:

    1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

    2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

    3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

    Совет: Экструдированный пенополистирол обладает большей твердостью, а также меньше подвержен воздействию влаги. Поэтому рекомендуется отдать предпочтение именно ему.

    4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

    5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

    6. Стяжка оставляется в таком состоянии до затвердевания раствора.

    7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

    8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

    9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

    10. В корпус трапа вставляется его внутренняя часть с сифоном.

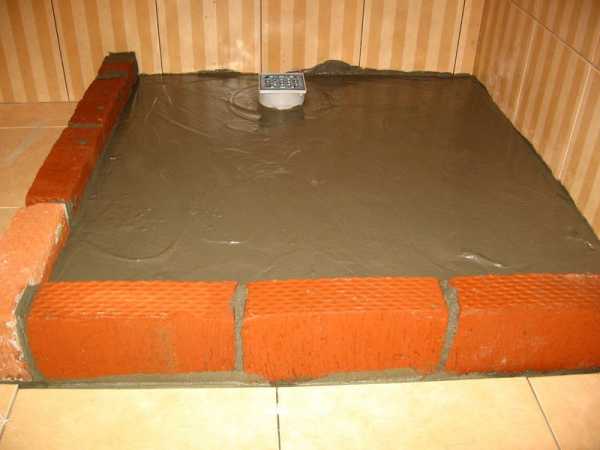

    11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

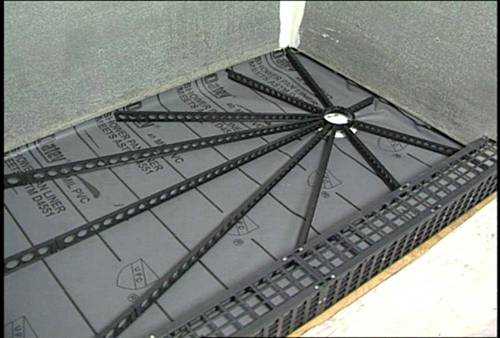

    На заметку: В продаже имеются уже готовые системы для изготовления душевого трапа. Рейки у них имеют различную толщину, которая постепенно увеличивается по мере удаления от сливного отверстия, тем самым обеспечивается заданный уклон поверхности.

    12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

    Совет: Решетку трапа рекомендуется заклеить скотчем для защиты от раствора, а углы между стяжкой и стенами проклеить гидроизоляционной лентой.

    13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

    Важно: Решетка трапа должна быть на одном уровне с поверхностью плитки или быть на пару миллиметров ниже.

    14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

    15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

    16. На корпус трапа устанавливается и крепится защитная решетка.

    Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

    Установка трапа для душа своими руками

    Здесь вы можете посмотреть по теме нашей статьи.

    legkoe-delo.ru

    Трап канализационный сливной с сухим или гидравлическим затвором: установка

    Для предотвращения проникновения запахов канализации в помещения применяют различные конструктивные решения. Самый простой способ — установить водяной (гидравлический) затвор, который может иметь различное устройство.

    Но во многих случаях его применение не может быть эффективным, поэтому на рынок вышло устройство с совершенно другим принципом действия — сухой затвор, не имеющий свойственных водяным конструкциям недостатков.

    Область применения сливного трапа и недостатки водяных затворов

    Для подключения к системе канализации различных сантехнических приборов (умывальники, раковины, ванны) используют различные сифоны, конструкция которых подразумевает наличие водяного затвора. Для того чтобы отвести воду с поверхности пола (душевые, бани) установить такой сифон невозможно по целому ряду технических причин (основная — высота сифона, требующего наличия определенного свободного пространства).

    Сливной трап

    В этом случае и монтируется трап канализационный сливной, обеспечивающий отвод стоков с горизонтальных поверхностей различных помещений. Наиболее простые трапы так же оснащены гидравлическим затвором, но в условиях периодической эксплуатации такая конструкция не является оптимальным выбором.

    Дело в том, что проникновению канализационных газов в помещение препятствует находящаяся в затворе вода. При постоянной эксплуатации устройства ее количество остается неизменным (постоянно обновляется и пополняется при прохождении очередной партии стоков).

    При нерегулярном использовании происходит частичное или полное испарение жидкости из затвора, что приводит к беспрепятственному проникновению достаточно неприятных запахов в помещение. В данном случае не помогает даже эффективная фановая вентиляция, которая есть не в каждом доме.

    Именно по этой причине трапы с гидравлическим затвором не устанавливаются в бани и другие подобные помещения. В данном случае предпочтителен монтаж устройств сухого типа, которые могут действовать на основании различных физических принципов.

    Виды сухих трапов

    Трап с сухим затвором обеспечивает осуществлять фильтрацию канализационных стоков от крупных компонентов, что позволяет предотвратить значительную часть аварийных засоров. Но основной его функцией является предотвращение проникновения запаха канализации в комнату.

    В продаже можно найти следующие модели таких устройств:

    • Затвор мембранного типа считается одним из самых простых вариантов, но это не говорит о его ненадежности. Основной деталью является подпружиненная мембрана, которая под воздействием потока вода приоткрывается и обеспечивает прохождение стоков в систему. При прекращении потока мембрана возвращается в исходное состояние, что обеспечивает герметизацию устройства.
    • Маятниковый сухой затвор для канализации оснащен клапаном с одной точкой крепления. При прохождении стоков клапан отклоняется от своей оси, а его возвращение в исходное состояние обеспечивается обычной силой гравитации (тяжести).
    • Поплавочные конструкции изготавливаются некоторыми умельцами даже самостоятельно. По большому счету, такая конструкция является комбинацией гидравлического и сухого затвора. Она представляет собой трап с вертикальным отводом, в который вмонтирован простой поплавковый клапан. В самодельных конструкциях используются обычные мячики подходящего диаметра.

    Работает такая конструкция следующим образом. При наличии достаточного количества воды в гидрозатворе мячик находится в плавучем состоянии и не препятствует отводу стоков. При длительных перерывах в эксплуатации часть воды испаряется, и поплавок опускается в гнездо, благодаря чему обеспечивается герметизация затвора. После заполнения конструкции при очередном сливе, трап начинает опять работать в режиме гидрозатвора.

    Схема работы сухого трапа

    Гораздо дороже, поэтому и менее популярны, сухие затворы, действия которых основаны на молекулярной памяти материала. Рабочие элементы такой конструкции всегда пытаются вернуться в исходное состояние после прекращения воздействия потока канализационных стоков.

    Выбор сухого трапа

    При выборе устройства необходимо проанализировать условия, в которых будет осуществляться установка канализационного трапа:

    • В первую очередь необходимо определить предполагаемое количество стоков. Для бытовых условий вполне достаточно трапа с условным проходом 50 мм, а для общественных душевых, бань придется ставить устройство на 100 мм.
    • Конструктивная высота устройства. Трап с горизонтальным отводом может применяться в стесненных условиях, его высота обычно не превышает 7-10 см, а затвор с вертикальным выходом потребует не менее 15-18 см свободного пространства.
    • Обязательно обратите внимание на исправность всех составных деталей трапа, нелишней будет и проверка работоспособности, хотя бы условная.
    • После выяснения всех технических вопросов, можно задуматься и о внешнем виде устройства. Решетка для трапа может быть изготовлена из различных пластиков или металла, иметь различную конфигурацию и перфорацию. Тут выбор только за вами.

    Установка сухого трапа

    Особых различий в технологии установки трапов сухого и гидравлического принципа действия не существует. Выполняя монтаж трапа канализационного необходимо обеспечить гидроизоляцию всей системы. Для этого осуществляется укладка различных изоляционных материалов, при необходимости осуществляется утепление и звукоизоляция. Монтировать устройство следует так, чтобы решетка трапа вышла на один уровень с чистовой отделкой пола, тогда он не будет создавать неудобств и угрозы получения травмы при перемещении по комнате.

    Применение трапов сухого принципа действия позволяет обеспечить надежную и эффективную работу канализационной системы в условиях нерегулярной эксплуатации или при воздействии других факторов, вызывающих испарение воды из гидрозамка.

    vsetrybu.ru
