устройство, принцип работы, подключение трехходового клапана к котлу

Трехходовой клапан для отопления

На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

Трехходовой термостатический смесительный клапан

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.

Трехходовой клапан с термоголовкой

Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы. Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.

Работа трехходового клапана

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

  • Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
  • Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
  • Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
  • Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Применение и схемы подключения

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С

. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Заключение

Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно выбрать клапан, схему подключения и тип привода, задействованного в этой схеме.

Выбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключения

Термоголовки для теплого пола

Китайская автоматика для теплых водяных полов! Тест!

Отопление в частном доме уже было сделано. Но решили добавить тёплый пол в моечном помещении. Площадь помещ.

Правильное подключение теплого пола к котлу.

Теплый пол (принцип работы)

Кто давно следит за моим творчеством, то знает, что я не сторонних всяких простых способов регулировки пола.

Автоматика водяного теплого пола. Просмотрев ролик, Вы узнаете: — как подобрать комнатный регулятор, — какие.

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Как сделать теплый пол от отопления своими руками? В доме я сделал 3 контура с теплыми полами: в кухне, санузл.

Как собрать Трехходовой смесительный узел для теплого пола самому. Опрессовка Отопления теплого пола свои.

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

  • пола с обогревом;
  • воздуха в помещении.

Выбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключенияВыбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключения

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

  • в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
  • на него не может падать солнечный свет;
  • отсутствие сквозняков;
  • его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключенияВыбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключения

Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: «Правильная установка терморегулятора теплого пола и условия эксплуатации»).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Выбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключенияВыбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключения

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

  1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
  2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
  3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
  4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
  5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
  6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: «Схема коллектора теплого пола – как всё должно работать»). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Выбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключенияВыбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключения

Последовательность действий при этом следующая:

  • регулировочные вентили подкручивают;
  • ожидают в течение некоторого времени, пока не прогреется пол;
  • оценивают результат;
  • снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

Выбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключенияВыбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключения

Принцип функционирования регулятора пола с обогревом:

  1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
  2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Выбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключенияВыбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключения

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Разновидности клапанов по принципу выполняемой функции

Все варианты трехходовых клапанов, в зависимости от их устройства, можно разделить на типы:

Как можно судить из названия, первый вид смешивает два разных потока в один общий. Второй тип разделяет один общий поток на пару разных, а третий вид перенаправляет поток просто на разные направления. Определить какой тип по внешнему виду достаточно просто, на кране присутствует маркировка, в виде рисунка со стрелками. На нем изображена одна исходящая и две входящие стрелочки или наоборот — две исходящие и одна входящая. На перенаправляющих кранах обозначения может и не быть, но они имеют заметные отличия во внешнем виде.

Смешивание или разделение потоков теплоносителя используется для поддерживания заданной температуры в теплых полах, а также, для разведения высокотемпературных потоков теплоносителя к разным элементам отопительной системы. Перенаправляющие краны в основном применяются в котлах с двухконтурным нагревателем, там горячий теплоноситель поочередно перенаправляют в разные контуры.

Другие виды устройств, при помощи которых можно регулировать температуру тёплого пола

  1. Для комнаты, площадь которой не превысит 10 квадратных метров. можно использовать обычные вентили. Достаточно установить два таких устройства по одному на подачу воды и на обратный поток, и выполнять регулировку так же само, как это делают на обычном радиаторе: прикрутили вентиль – снизили температуру, нужно её повысить – открыли вентиль посильнее. Недостаток такого смесительного устройства по сравнению с термостатическим трёхходовым клапаном – это ручная регулировка. Нет никаких приборов, которые покажут вам, какая температура получается на выходе, действия происходят методом «тыка».
  2. Смесители термостатические бывают не только трехходовые. но и двухходовые. Такой клапан можно установить вместо одного из ручных вентилей (способ регулировки при помощи вентиля, описанный выше), и он уже будет поддерживать заданную температуру автоматически.
  3. Для тёплого пола, который будет занимать большие площади. используют узел подмеса. Это устройство представляет целую систему из коллектора подачи и обратки, циркуляционного насоса и термостатического смесителя.

Смесители для систем теплых полов

Среди комплектующих от компании Lovato, которые мы предлагаем, есть различные типы трехходовых смесителей с сервомоторами и термостатами. Трехходовой смеситель «MK3», термостатический смеситель для теплых полов (с фиксированной точкой) в двух вариантах и 3-х ходовой клапан MV3. Данная подборка запорной арматуры гарантирует стабильные температурные показатели теплоносителя в контурах отопительных систем (в том числе и в греющих контурах системы “теплый пол”).

Компания “Виватэкс-м” предлагает термостатический смеситель для теплых полов от компании Lovato в двух версиях – DN20 — 3/4″ «HVTC» и DN25 — 1″ «MKTC». Принцип действия обоих устройств примерно одинаков. При полностью открытом верхнем байпасе (со стороны контура) значительная часть возвратного теплоносителя забирается, после чего подмешивается к подающейся воде. Термоклапан открывается лишь в случае, когда требуется обеспечить подачу теплоносителя в саму систему. Нижний байпас смесителя как правило открыт в случае установки устройства в систему, оборудованную котлом и насосом. Клапан термостата закрыт, если система не нуждается в горячей воде, а поэтому вся вода подается на возврат. Трехходовой смеситель DN32 — 1 1/4″ «MK3″ от Lovato представлен в версии правосторонней подачи, которая может быть изменена на левостороннюю путем простого изменения положения внутренних элементов. Принцип действия устройства следующий – байпас отбирает значительный объем возвратной воды и обеспечивает ее запуск на подачу. Тем самым сохраняется баланс температуры воды подачи. DN32 — 1 1/4» «MK3» может использоваться также и как смеситель для теплых полов.

Трехходовые смесители DN20 — 3/4″ «HV3″ и DN25 — 1» «MK» изготавливаются в версиях с сервомотором и термостатом. Данная запорная арматура рассчитана на правостороннюю подачу, однако, как и в случае с DN32 — 1 1/4″ «MK3″, клапан может быть легко переключен на левосторонний вариант посредством изменения положения внутренних элементов смесителя. 2 байпаса (верхний и нижний) обеспечивают возможность эксплуатации устройств в системах разного типа. Трехходовые смесители DN20 — 3/4» «HV3″ и DN25 — 1» «MK» крепятся к стене, благодаря использованию особого кронштейна. Еще одно устройство, представленное в числе комплектующих от компании Lovato – трехходовой клапан DN20 MV3, обладающий не только набором уникальных технических характеристик, но и высоким эксплуатационным потенциалом. Данный тип запорной арматуры используется в качестве крана или смесителя. Сфера его применения зависит от того, что именно подсоединено к устройству – электропривод или термостатическая головка.

Вся продукция итальянской торговой марки Lovato, поставляемая нашей компанией, полностью сертифицирована и адаптирована к существующим российским стандартам и нормам.

Трехходовой гидроклапан

Данный гидроклапан обладает тремя проходами. Из них два служат для поступления водяных потоков, третий проводит котел в конструкцию водяного контура. Чтобы не допустить коррозии метала, блок-корпус производят из нержавеющего металла. Во время работы тепловой пол отлично реагирует на окружающую среду, изменяя положения буксов и управляя степенью разогрева жидкости на выходе. Термоголовка оснащена измерителем, который передает сигналы приводу (закрыть или открыть клапан).

Особенности трехходового клапана:

  • он несложен в установке;
  • в нем возможна механическая и автоматическая настройка;
  • он отличается долговечностью;
  • ему присуща средняя цена;
  • в нем присутствует химическая и гидрозащита.

Выбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключенияВыбираем надежный трехходовой клапан для теплого пола виды и особенности правила подключения

Как выбрать терморегулятор для водяного теплого пола

Водяной теплый пол представляет собой бетонную стяжку, в которой залит контур из нагревательных элементов. В данном случае под контуром подразумевается труба, по которой и движется горячая вода. Теплоноситель подается из отопительной системы и в нее же возвращается.

Монтаж контура может осуществляться как в слой стяжки, так и поверх нее. И тот и другой вариант имеет свои преимущества. Но чаще всего, строители предпочитают избавлять систему горизонтального водяного отопления от физической нагрузки стяжки.

Принцип работы цикличный. Сначала из радиатора отопления вода поступает в начало теплого пола и, проходя по контуру, отдает свое тепло поверхности стяжки. После этого теплоноситель возвращается в центральное отопление и повторно нагревается для того, чтобы вновь пройти по контуру.

Элементарный принцип работы и минимальные затраты электричества делают данный вид отопления чрезвычайно популярным. Цикличность, таким образом, позволяет стяжке прогреться до 36 градусов.

Осуществление монтажа предполагает свои сложности и алгоритм. Одним из важнейших аспектов можно назвать установку ограничителя в случае, если конечным покрытием пола будет являться ламинат или линолеум. Данные напольные покрытия не должны нагреваться свыше 27 градусов. Терморегулятор (термостат) позволяет с точностью до градуса настраивать «климат» в доме, поэтому его наличие обязательно.

Значение и функции

Термостат – это прибор, который призван осуществлять контроль температурного режима. Это устройство определяет температуру на данный момент времени и сравнивает с тем показателем, который установлен по умолчанию. Таким образом, термостат либо включает нагрев, дабы достичь нужной температуры, либо, напротив, выключает, если показатель достигнут.

В случае конкретно с водяным теплым полом, термостат выполняет свои функции поэтапно. С помощью сервоприводов данный прибор дает команду приоткрыть или, наоборот, частично перекрыть подачу горячей воды из центрального отопления. Такой контроль и позволяет полу удерживать определенный градус «теплоты».

Если электрический теплый пол способен за считаные минуты нагреться до нужной отметки, то водяной пол из-за последовательной работы регулятора выполняет свою задачу за большее количество времени.

Термостат для водяного теплого пола – незаменимый атрибут и, благодаря преимуществам, в его необходимости не остается сомнений:

После установки потребуется разобраться в способе управления и некоторых нюансах. Для того чтобы освоиться в этом вопросе требуется лишь раз потратить время на то, чтобы разобраться в клавишах и меню терморегулятора.

Разновидности терморегуляторов

На современном рынке можно увидеть целый ассортимент термостатов, которые можно разделить на четыре вида:

Механические приборы напоминают собой диммеры – регуляторы освещения. Управление происходит с помощью единственного колесика. По мере вращения по часовой стрелке прибор включается и настраивается на поддержание определенного градуса. Стоимость таких устройств самая низкая, если сравнивать с остальными разновидностями. В них нет функции отключения при наборе необходимой температуры, а это существенный минус. Несмотря на это функцию контроля прибор выполняет исправно.

Цифровой аналог имеет экран, с помощью которого можно настроить температуру с точностью до градуса. Функция временного выключения имеется. Управление осуществляется тремя клавишами. В большинстве таких устройств есть функция памяти, которая позволяет сохранить установленные настройки даже после аварийного отключения электропитания.

Программные терморегуляторы или программеры появились сравнительно недавно. С их помощью можно создать полноценный график работы теплого пола. Благодаря настройке времени можно обозначить точное время начала подачи воды из отопительной системы и прекращения. Благодаря этой функции пол будет отапливать помещение только в те часы, когда домочадцы находятся дома. Это колоссальная экономия электроэнергии. Стоимость такого прибора высока, но в процессе эксплуатации неминуемо окупается в счетах за свет.

Сенсорный термостат можно назвать инновационным изобретением в данной сфере. В нем есть все функции программера, но управление осуществляется с помощью сенсорного экрана. Удобство настройки неоспоримо, но из-за сенсора стоимость такого прибора достаточно внушительна.

Термостат является нужной составляющей водяного теплого пола, без которой обойтись непросто. Благодаря ассортименту устройств можно подобрать наиболее оптимальный вариант.

Терморегулятор для водяного и электрического теплого пола

Терморегулятор – что это такое?

Такой вопрос могут задать те люди, которые никогда с ним не сталкивались. В принципе, его можно и не использовать. Никто не мешает подключить теплый пол к розетке, и всё, он уже работает. Вот только продолжаться это будет очень недолго, а стоить – дорого. Терморегулятор (термостат) для теплого пола (и не только) же обеспечит комфортную температуру в помещении

Что немаловажно, она будет в нем долго и стоить это всё будет намного дешевле

Эти полезные приборчики можно классифицировать по разным принципам – по размещению, по используемым датчикам, по типу. Тем не менее, самой понятной можно назвать классификацию по принципу действия.

  1. Электронно-механический.Это самый простой вид термостатов. По принципам своей работы он похож на терморегулятор на утюге. Задавать конкретное значение температуры не получится. Можно только поставить колесико в нужное вам положение, и по ощущениям увеличивать его и уменьшать. Из достоинств подобного приборчика – простота и низкая цена.
  2. Цифровой (электронный). По принципу действия он похож на механический. Только температура задается при помощи сенсоров или кнопок. Можно задать конкретное значение температуры.
  3. Программируемый. Эти приборчики не только поддерживают в помещении определенный температурный режим, но и идут дальше. Например, они могут отключаться в отсутствии хозяев или начать нагревать помещение за определенное время перед их приходом.

Где терморегуляторы могут располагаться?

Терморегуляторы для водяного и электрического теплого пола могут находиться как внутри, так и снаружи помещения

Есть в их использовании лишь одно важное ограничение – они не могут работать во влажной среде. Поэтому, если вы хотите установить терморегулятор в ванную, обязательно размещайте его снаружи

Именно от того, где термостат для теплого пола располагается, зависит его монтаж. Если он будет встроен в стену, нужно подготовить нишу, в которой он будет размещен. К терморегулятору нужно подключить все элементы теплого пола. Обычно схема монтажа располагается на обратной стороне терморегулятора.

Подключать терморегуляторы для водяного и электрического теплого пола к сети можно как от розетки непосредственно, так и при помощи специального кабеля. Во втором случае, нужно установить дополнительные УЗО.

Подключение датчика терморегулятора

Этот вопрос заслуживает отдельного рассмотрения, т.к. управление работой всего теплого пола во многом зависит от сигналов датчиков. Они же значительно влияют на экономичность работы всей системы теплого пола в целом.

При любых комплектациях для монтажа датчика применяется гофрированная трубка. Для того, чтобы разместить ее на стене, нужно пробить штробу. В этой трубке нужно расположить провода к регулятору и сам датчик. Зачем это нужно сделать? Для возможности его замены, если термостат выйдет из строя. В этом случае все элементы очень легко извлечь, даже если трубка питает залитый цементом теплый пол.

Расположить датчик следует между спиралями кабеля (т.е. непосредственно между нагревательными элементами), и недалеко от регулятора. Датчик невозможно использовать отдельно, поэтому, если вы решили купить терморегулятор, не забывайте приобрести и датчик теплого пола.

К этим приборчикам не применяются какие-то особые требования, кроме требований безопасности. То есть, можно использовать, например, обычный терморегулятор для пленочного пола.

В целом, разобрали все важные вопросы по терморегуляторам для водяного и электрического теплого пола.

Трехходовой клапан для отопления с терморегулятором, его виды, устройство

В процессе проектирования отопительной системы производится расчет необходимой мощности тепловых приборов. Так удается обеспечить в помещениях комфортные условия проживания. Однако, могут присутствовать внешние факторы, из-за которых температурные условия в доме могут изменяться. Чтобы поддерживать заданную температуру в помещении, нужно регулировать температуру теплоносителя в отопительном контуре. Для этой цели предназначен трехходовой клапан для отопления. За счет применения терморегулятора управление температурным режимом становится более удобным.

Еще одним предназначение такого клапана является распределение теплоносителя по разным контурам. Например, в отопительные радиаторы должна поступать вода одной температуры, а в системе «теплого пола» температура теплоносителя должна быть другой. Трехходовой клапан не служит для уменьшения потока рабочей среды, а лишь смешивает несколько потоков в один, сообщая ему заданную температуру. Либо разделяет один поток на два, идущие в разные контуры.

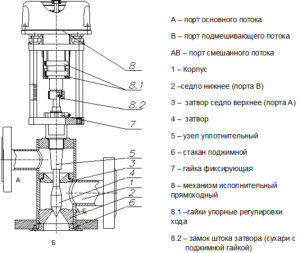

Устройство и работа клапана

Конструктивно трехходовой клапан для отопления с терморегулятором или без него состоит из металлического корпуса с тремя патрубками. Внутри корпуса находится механизм, который осуществляет управление потоками теплоносителя в автоматическом режиме. Данный механизм бывает двух типов:

  1. Седельный. Управляется рабочим штоком, который двигается вверх и вниз. Конец штока выполнен в виде конуса. Внутри клапана имеется седло, которое перекрывается частично или полностью конусным наконечником штока в процессе его перемещения.
  2. Поворотный. Регулятором у него служит шар или сектор, имеющий проем для прохода жидкости. Данный шар поворачивается, открывая или перекрывая поток теплоносителя. Принцип работы такой же, как и у обычного шарового крана.

Кратко рассмотрим, как работает трехходовой клапан, имеющий терморегулятор. Температура теплоносителя удерживается краном в заданных пределах. При изменении температуры относительно такого предела происходит изменение объема расширяющейся жидкости (газа), которая находится в терморегуляторе. Жидкость давит на шток, который приоткрывает магистраль с холодной или горячей жидкостью. Тем самым температура вновь выравнивается до заданных показателей.

Виды клапанов

По принципу работы данная арматура подразделяется на 2 типа:

  1. Смесительный клапан. Имеет 2 входных патрубка и 1 выходной. В один из патрубков подается горячий теплоноситель от котла, а вход второго патрубка соединен с «обраткой». Таким образом, смешивая эти два потока в необходимых пропорциях, добиваются на выходе заданной температуры теплоносителя.

    Принцип работы смесительного трехходового клапана

  2. Разделительный клапан. Он выполняет прямо противоположную работу, разделяя один поток на два контура. Соответственно, у него имеется только 1 вход, но 2 выхода. Такие краны популярны в системах обвязки водонагревателей. Если необходимо разделить поток теплоносителя на 2 части, то без такой арматуры обойтись просто невозможно. Тем более, что можно регулировать количество поступающей в разные контуры жидкости.

Внутренняя конструкция двух типов клапанов заметно различается. В клапане смесительного типа установлен шток с одним перекрывающим элементом, который двигается между двумя подающими патрубками. В разделительном же кране на одном штоке находятся 2 таких элемента. Когда один клапан открывает первый проход, второй клапан автоматически перекрывает второй патрубок.

Управление трехходовым клапаном

Трехходовой клапан для отопления с установленным терморегулятором может управляться вручную или автоматически:

1. Ручное управление. Такой трехходовой термостатический смесительный клапан практически ничем не отличается от обычного шарового крана. Его предназначение выдают лишь 3 патрубка на корпусе. Хозяева помещения самостоятельно могут регулировать степень нагрева радиаторов и системы «теплого пола», температуру в других контурах. Для этого достаточно просто повернуть ручку в соответствующее положение. Несмотря на то, что такие краны являются недорогими, пользоваться ими не совсем удобно. Необходимо постоянно следить за температурой теплоносителя и регулировать ее.

2. Автоматическое управление. Такой трехходовой клапан работает без постороннего вмешательства. Достаточно лишь единожды выставить ему настройки. Различают следующие разновидности внешних приводов, управляющих работой крана:

Особенности монтажа трехходового клапана

Трехходовой клапан в системе отопления может устанавливаться как при одноконтурном, так и при многоконтурном распределении теплоносителя. Например, такой вариант отлично подойдет для двухконтурной системы, в которой теплоноситель направляется в радиаторы отопления, а также в систему «теплого пола».

Читайте в отдельной статье: Как подключить батареи отопления — различные схемы.

Установка арматуры особой сложности не представляет. На корпусе крана имеется стрелка, показывающая направление потока теплоносителя в системе. Поэтому установить арматуру неправильно практически невозможно. Единственное, на что необходимо обратить внимание, так это на место расположения клапана. Он должен быть врезан в магистраль до циркуляционного насоса. Это гарантирует нормальную работоспособность отопительной системы.

Расположение трехходового клапана в отопительной системе

Когда выполняется установка трехходового клапана, необходимо следить за тем, чтобы внутрь крана не попали посторонние предметы или мусор. Это требование особенно актуально в том случае, если кран устанавливается сварным способом. Кусочек окалины или капля расплавленного металла способны нарушить нормальную работу крана, а то и вовсе привести к его заклиниванию. Именно поэтому предпочтительней выглядит резьбовое соединение.

Читайте также: Расширительный бачок для отопления и его назначение.

Совет: Желательно обеспечить возможность снятия крана с отопительной магистрали для профилактической проверки или ремонта. Такую проверку рекомендуется выполнять перед началом каждого отопительного сезона.

Как выбрать трехходовой клапан

Немаловажным моментом является выбор подходящего трехходового крана. Для того, чтобы сразу выбрать его правильно, не тратя время на последующий обмен, необходимо руководствоваться следующими советами:

1. Предварительно узнайте расход теплоносителя в вашей системе. Это можно взять из документации, прилагаемой к отопительному котлу. Далее можно выбирать клапан по пропускной способности.

2. Способ управления клапаном. Он может управляться вручную или автоматически. Если вам удобнее управлять работой клапана вручную, то выбирайте недорогой трехходовой кран ручного типа. Если предпочитаете автоматику, то определитесь с типом автоматического управления. Например, клапан будет реагировать на температуру теплоносителя или на температуру комнатного воздуха.

Совет: Клапан с автономным терморегулятором обойдется дешевле, нежели модель с электроприводом. Да и безопасность у такого устройства будет выше. Также учтите, что клапан с внешним контроллером — это практически самый дорогой вариант такой арматуры.

3. Диапазон изменяемых температур. Зная температуру теплоносителя, который будет циркулировать в отопительной системе, выбирайте устройство с соответствующими температурными характеристиками.

4. Материал корпуса. Такие краны чаще всего изготавливают из латуни, которая имеет хорошие антикоррозионные свойства. Именно такой материал рекомендован к покупке. Чугунные же краны выпускаются только больших диаметров, поэтому их применение весьма специфично.

5. Диаметр патрубков. Он должен соответствовать диаметру имеющихся в доме отопительных трубопроводов. Тогда не придется дополнительно покупать переходники.

Правильно выбрав и установив трехходовой кран с терморегулятором, вы обеспечите свой дом надежной системой отопления в зависимости от своих потребностей. Тем самым не только будет достигнут максимальный уровень комфорта в доме, но и будут экономиться энергоносители. Такой подход в современном мире является единственно верным во всех отношениях.

Трехходовой термостатический смесительный клапан для теплого пола – что это?

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого полаСхема узла подмеса для теплого пола

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапанаОписание трехходового клапана

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапанаПринцип работы трехходового клапана

Принцип работы трехходового клапана

  • горячая вода поступает к коллектору, входящему в систему теплого пола;
  • при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
  • если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
  • внутри происходит смешивание двух потоков;
  • после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителяПодача и обработка тепла в пол трехходового смесителя

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапанаГабаритные и установочные размеры трехходового клапана

Габаритные и установочные размеры трехходового клапана

  • Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
  • Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
  • Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

  • Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости. Трехходовые клапаны Esbe модели VTA320Трехходовые клапаны Esbe модели VTA320

    Трехходовые клапаны Esbe модели VTA320

  • Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
  • Возможность получения автоматического режима функционирования.
  • Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой  модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости. Схема двухходового клапанаСхема двухходового клапана

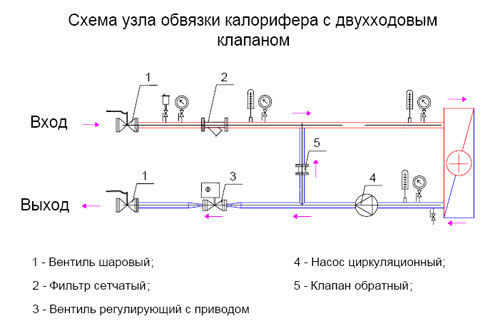

Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

  • Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  • L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода. Схема подключения трехходового смесительного клапанаСхема подключения трехходового смесительного клапана

    Схема подключения трехходового смесительного клапана

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.
Схема смесительного узла для теплого полаСхема смесительного узла для теплого пола

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключенияПоследовательный тип подключения

Последовательный тип подключения

  • Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  • Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  • Распределение теплоносителя по трубам теплого пола.
  • Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых половСхема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

чем хорош термостатический смеситель при регулировке температуры тёплого пола

Термостатические клапаны разных видов.Термостатические клапаны разных видов.До недавнего времени тёплый пол ассоциировался с предметом роскоши. Но как оказалось, такое инженерное решение является наиболее действенным для создания удовлетворительного микроклимата в помещении. Привычное размещение радиаторов приводит к тому, что все тепло сразу поднимается, оставляя при этом нижние слои воздуха менее прогретыми, а пол и вовсе холодным. Это никак не вписывается в систему стандартов, которые определяют нормы благоприятных температурных показателей для человека.

Какой должна быть комфортная температура в жилом помещении

Так, в этих стандартах указано, что на уровне пола температура должна быть в пределах 22 °C-24 °C, а на уровне головы – не менее 20 °C. Возможно ли добиться таких показателей, если установлены настенные радиаторы? Однозначный ответ – нет. Можно добиться высоких температурных значений в квартире, это выполнимо как при центральном отоплении, так и при автономном – вопрос лишь в цене, которая будет объединять собой стоимость расходов на средства утепления. Но нижние слоя воздуха все равно будут менее прогреты.

Если же вы решили установить в своём жилище систему тёплого пола, вам нужно ознакомиться с таким её элементом, как термостатический клапан.

Для чего необходимо устройство

Термостатические клапаны выполняют функцию смешивания двух потоков в один для получения стабильной температуры в конструкции тёплого пола. При этом работа над получением необходимого значения температуры выполняется механизмом автоматически.

То есть, как можно было понять, имеется три хода для потоков воды. Отсюда и название таких клапанов – трёхходовые. Различаются они по способу смешивания потоков.

Два вида трехходовых клапанов по способу смешивания

Первый вид трехходового клапана – с функцией термостата

Клапан трехходовой - внешний вид устройства.Клапан трехходовой - внешний вид устройства.Его же ещё называют клапаном с поддержкой заданного уровня температуры. Чтобы на выходе получить стабильное значение, он регулирует интенсивность и холодного, и горячего потока. По сути, чтобы на выходе было 40 градусов, происходит регулировка обоих потоков при помощи термостата, и выполнение балансирующей настройки идёт с целью получить не просто заданную температуру, но и стабильную по своему значению.

Этот вид клапана трехходового смесительного может использоваться как для системы тёплого пола, так и в бытовой системе горячего водоснабжения. Автоматическая подстройка температуры выходного потока позволяет защитить потребителя от возможного ошпаривания. Происходит это следующим образом: при отсутствии подачи холодной воды клапан автоматически перекрывает подачу и горячего потока. А в остальном регулировка производится при помощи термочувствительного элемента так: при контакте со смешанным потоком он определяет значение температуры, и уменьшает или увеличивает входные отверстия, сжимаясь или расширяясь соответственно, для получения требуемого показателя.

Второй вид – трехходовой термостатический клапан

Использование клапана трехходового в качестве смесителя очень распространено.Использование клапана трехходового в качестве смесителя очень распространено.Отличается от первого вида тем, что здесь идёт регулировка только входящего горячего потока. В комплекте с этим клапаном поставляется термоголовка, оснащённая выносным датчиком.

Кроме того, в продаже имеются трёхходовые смесительные клапаны, которые не способны самостоятельно производить стабилизацию выходной температуры.

По сути, это обычные краны, но и их тоже зачастую используют на смесительных узлах для регулировки температуры тёплого пола.

Два типа термостатического клапана по направлению потоков

Один из них выбирают исходя из удобства монтажа в конкретной схеме, и от типа установки.

  1. Первый тип – т-образная схема. В ней выходной поток вытекает из середины, а горячая и холодная вода входит в противоположные стороны. Эту схему ещё называют симметричной.
  2. Второй тип – L-образная схема, асимметричная. Горячая вода тут подаётся сбоку, холодная – снизу, а смешанный поток, соответственно, с противоположного канала к входному горячему.

Какую проблему решает смеситель этого типа

Смесительный клапан решает проблему, как объединить высокотемпературный контур радиаторов с низкотемпературным контуром тёплого пола, ведь предел рекомендуемой температуры для него – всего 40 °C, когда в отопительной системе значение температуры воды может достигать 90 °C. Кроме него, для регуляции можно использовать и другие средства. Зависит от того, насколько большая площадь будет отведена под систему тёплого пола.

Другие виды устройств, при помощи которых можно регулировать температуру тёплого пола

  1.  Схема подключения клапана в систему. Схема подключения клапана в систему.Для комнаты, площадь которой не превысит 10 квадратных метров, можно использовать обычные вентили. Достаточно установить два таких устройства по одному на подачу воды и на обратный поток, и выполнять регулировку так же само, как это делают на обычном радиаторе: прикрутили вентиль – снизили температуру, нужно её повысить – открыли вентиль посильнее. Недостаток такого смесительного устройства по сравнению с термостатическим трёхходовым клапаном – это ручная регулировка. Нет никаких приборов, которые покажут вам, какая температура получается на выходе, действия происходят методом «тыка».
  2. Смесители термостатические бывают не только трехходовые, но и двухходовые. Такой клапан можно установить вместо одного из ручных вентилей (способ регулировки при помощи вентиля, описанный выше), и он уже будет поддерживать заданную температуру автоматически.
  3. Для тёплого пола, который будет занимать большие площади, используют узел подмеса. Это устройство представляет целую систему из коллектора подачи и обратки, циркуляционного насоса и термостатического смесителя.

На что ориентироваться в первую очередь при выборе типа смесительного устройства

Термостатический смесительный клапан также нужен для обустройства теплого пола.Термостатический смесительный клапан также нужен для обустройства теплого пола.Исходя из этих данных, подбор системы смесителей для тёплого пола исходит в первую очередь из того, какую площадь вы собираетесь под него отвести. Самый дешёвый и простой вариант – это вентиля. Но подходят они только для малых помещений. Так, если вам необходимо уложить тёплый пол в туалете или в ванной, приобретать целую систему из узла подмеса нет необходимости. Трёхходовые клапаны будут стоить дороже, но так вы сможете добиться лучшей регулировки температуры.

Цена таких смесителей, соответственно, выше, ведь в них установлены терморегуляторы. Двухходовой термостатический клапан может обойтись до 45 долларов, трёхходовой – до 50. Цена распределительного узла подмеса может достигать 1000 долларов.

Если желание завести тёплый пол под большую площадь вас не покидает, но стоимость распределительного узла оказывается неподъемной, его можно собрать самостоятельно из отдельных частей при условии, что вы обладаете знаниями и опытом работы в данной области. Существует множество готовых схем установки регулятора для тёплого пола, которыми можно воспользоваться для самостоятельного монтажа. Сборка узла из отдельных частей может удешевить его примерно в полтора раза.

Оцените статью: Поделитесь с друзьями!

виды, термостатический смесительный клапан для котла, термосмесительный клапан, подключение

Содержание:

В современных системах обогрева помещений, работающих на твёрдом топливе, есть возможность установки трёхходового клапана для твердотопливного котла, который помогает регулировать режим температуры теплоносителя, идущего к батареям. Это актуально ещё и в связи с тем, что в системах, которые работают на твёрдом топливе, существует такая проблема, как резкие перегревы и закипание жидкости, выполняющей роль теплоносителя. Не всегда есть возможность проконтролировать этот процесс, поэтому установка такого оборудования ещё и выполняет роль системы безопасности.

термостатический смесительный клапан для котла

Как работает клапан и для чего он нужен

Стремление к экономии энергоресурсов приводит к созданию всё новых видов оборудования, которое позволяет решать эту задачу. По своей конструкции трёхходовые клапаны объединяют в себе пару двухходовых устройств. Однако они не перекрывают течение теплоносителя, а выполняют функцию регулировки интенсивности водного потока для достижения нужного температурного режима.

Важно. Трехходовой клапан дает возможность, не меняя площадь радиаторов, обеспечивать помещение необходимым количеством тепла, исключительно в границах мощностных характеристик отопительной системы.

трехходовой термосмесительный клапан для котла

У трехходового клапана бывают внешне различные конфигурации и разные типы приводов, но задача одна: смешать два потока воды разной температуры в один поток с установленным температурным уровнем. Жидкость при этом будет перемещаться от одного патрубка к другому, пока температура не дойдёт до необходимой величины. После этого привод будет поэтапно впускать теплоноситель из третьего патрубка для поддержания температуры требуемого температурного уровня. Поэтому и называют его «трёхходовой клапан», так как все действия происходят в три шага.

Главное назначение трехходового смесительного клапана для котла — стабильное поддержание в помещении комфортного теплового баланса. При этом такая задача решается не путём уменьшения температуры теплоносителя, а путём изменения количества жидкости. Это особенно актуально в случаях, когда температуру теплоносителя другим путём понизить невозможно. Несмотря на то, что устройство выполняет такую сложную задачу, по своей конструкции оно достаточно простое.

Конструктивные отличия устройства

По конструктивным отличиям трёхходовые клапаны делятся на следующие виды:

  1. Смесительный клапан с регулированием штока вверх и вниз («шток-седло»). Шток перемещается с помощью электромеханического привода. По сути, здесь речь идёт о предельной автоматизации работы и регулировки системы. Смесительный клапан предназначен для соединения водных потоков и терморегуляции. Для входящих потоков, у которых различная температура, предусмотрено два входа, и один выход. Эти клапаны часто применяют и при монтаже тёплых полов, чтобы не допустить перегрев системы.
  2. Второй вид — это разделительный клапан, работающий по системе «шарик-гнездо». Местоположение шарика изменяется благодаря его вращению. Этот клапан используют, если теплоноситель требуется подавать сразу в несколько направлений. По сути, он представляет собой смеситель, формирующий водный поток необходимой температуры.  Устройство обладает хорошей износостойкостью, так как предназначено выдерживать резкие перепады температур жидкости. Классифицируют его в качестве запорной арматуры. В домовладениях, где воду расходуют в небольшом объёме, он может применяться и как обычный смеситель.

термостатический смесительный клапан для твердотопливных котлов

По форме клапан похож на обычный тройник. Однако функциональные возможности у него совершенно иные. Клапан трехходовой используют и в качестве смесителя, а так же распределителя воздуха или горячей воды.

Какие виды трехходовых клапанов используются

Термостатический смесительный клапан для котла оснащён двумя патрубками для входа и одним для выхода. Типы приводов, посредством которых распределяется жидкость, бывают следующими:

  • пневматическими;
  • гидравлическими;
  • ручными;
  • электромеханическими.

термосмесительный клапан для твердотопливного котла

Электромеханические, в свою очередь, бывают следующих видов:

  • термостатические;
  • головчатые.

Термостатический тип приводов обычно используют в быту. Под воздействием высокой температуры чувствительный элемент расширяется, давит на шток устройства и открывает его. Таким образом смешиваются холодная и прогретая жидкости. Термостатическая головка оснащена температурным выносным датчиком, который устанавливают вместо термостата.

трехходовой термостатический клапан для твердотопливного котла

Важно. Наиболее удобным, простым и точным способом регулировки потока теплоносителя считается термостатический привод, который не использует электроэнергию.

Устройства с электроприводом принимают сигналы для смешивания жидкости с управляющего блока. Клапаны с сервоприводами — это упрощённые варианты моделей с контролёрами, где управление клапаном происходит напрямую.

Если привод у трехходового термосмесительного клапана для котла головчатый, то кран управляется посредством нажима головки на шток. Этот тип с успехом применяют в напольных системах отопления. Ручной привод приводится в действие путём вращения колпачка, который поставлен на вентиль.

Важно. Если приобрести трехходовой термостатический клапан для котла, к которому можно подключить сервопривод, то авторежим особенно пригодится при системе водяного тёплого пола.

Как выбирать термостатический смесительный клапан

Термостатический смесительный клапан для твердотопливных котлов следует подбирать по параметрам, которые имеют отношение как регулирующей арматуре, так и к характеристикам конкретного отопительного котла:

  1. По материалу изготовления. Это чрезвычайно важный критерий выбора, влияющий на технические и эксплуатационные характеристики устройства. Лучшим считается медный или чугунный клапан.
  2. По объёму потребления теплоносителя. Этот показатель можно узнать из техпаспорта к котлу или из проектной документации к отопительной системе. Расход теплоносителя следует обязательно знать, чтобы соотнести его с пропускной возможностью клапана.
  3. Трехходовой термостатический клапан для твердотопливного котла выбирают, исходя из модификации привода и схемы обвязки. В упрощённом варианте схема следующая: клапан подаёт теплоноситель с третьего патрубка на первый. Как только жидкость в котле нагреется до необходимой температуры, из второго патрубка выйдет поток не прогретого теплоносителя. По сути, произойдёт обмен, когда холодная жидкость из бака теплового аккумулятора сменяется на горячую. Если на кране стоит контролёр, то обвязка более сложная. Здесь понадобится двухконтурный и двухприводный смесители. Первый (термостатический) ставят рядом с источником тепла. Второй привод электрический и управляется контролёром, подающим сигналы от датчика. Термостатический клапан для твердотопливных котлов держит заданную температуру воды.

    Важно. Выбор привода это чрезвычайно важная составляющая при приобретении термосмесительного клапана для твердотопливного котла. Ручные гораздо дешевле, более надёжные, но менее функциональны, электрические ломаются быстрее и стоят значительно дороже, но задачу решают кардинально.

  4. Важнейшим рабочим параметром трехходового смесительного клапана для твердотопливного котла является предельно допустимая температура теплоносителя. Она должна быть от 35 до 60 градусов. Если речь идёт о клапанах для горячего водоснажбения или о полах с водяным подогревом, там требования к устройствам с термостатическим приводом иные, так как температура доходит до 90 градусов.
  5. При приобретении клапана нужно учитывать размеры внутреннего и наружного диаметров для подсоединения к отопительной системе. В том случае, когда не удаётся найти нужный размер, можно использовать для решения проблемы обычный переходник.

Требования к эксплуатации

При подключении трехходового клапана к котлу, который работает на твёрдом топливе, нужно строго соблюдать правила эксплуатации системы:

  1. Периодически проводить тщательный осмотр системы, чтобы убедиться в его стабильной работе.
  2. Не допускать применения оборудования не по его назначению.
  3. Всё оборудование для отопительной системы должно соответствовать техническим возможностям отопительного котла.
  4. Нельзя устанавливать запорную арматуру между расширительным баком и системой отопления.
  5. Чтобы котёл соответствовал правилам по безопасному использованию, отопительная система оснащается краном аварийного сброса, который экстренно срабатывает, когда необходимо понизить давление в отопительной системе.
  6. Для простоты монтажа, направление движения теплоносителя с трехходовым термосмесительным либо распределительным клапаном, изображено на корпусе устройства стрелками либо буквами. Ставить устройство в отопительную систему следует только по указанным направлениям. Несоблюдение этого правила может стать причиной поломке всей системы и даже взрыву котла.

Монтаж трёхходового термостатического смесительного клапана для твердотопливного котла делают и в случае одновременного подключения нескольких контуров отопления с различными температурными показателями. Достаточно популярный трехходовой клапан esbe, который весьма надежен и практичен в использовании.

термостатический клапан для твердотопливных котлов

Все перечисленные требования необходимо неукоснительно соблюдать, чтобы увеличить срок службы всего оборудования отопительной системы и обеспечить безопасную и эффективную работу.


трехходовой смесительный клапан с терморегулятором, термосмеситель, установка

Содержание:

Еще совсем недавно теплый пол относился к предметам роскоши. В настоящее время стало ясно, что такой вариант обогрева является наиболее предпочтительным для создания идеального микроклимата в помещении. При простой установке радиаторов теплый воздух сразу же поднимается вверх, оставляя пол полностью холодным. В итоге происходит отступление от стандартов, при которых температурные показатели были бы благоприятными для человека. В этой же статье мы поговорим о трехходовом клапане для теплого пола, опишем его характеристики и виды.

трехходовой кран для теплого пола

Идеальная температура в жилом помещении

Согласно принятым нормам температура воздуха на уровне головы должна достигать 20 ℃, а у ног она должна составлять порядка 22-24 ℃. Стоит отметить, что создать такие условия с помощью одних лишь настенных обогревателей невозможно. В силу особенностей циркуляции воздуха, нижние его слои будут прогреты наименее всего – неважно, какой тип отопления использован и насколько прогрето помещение.

Теплый воздух в районе пола можно получить только при условии укладки нагревательных элементов под напольное покрытие. В этом случае вам обязательно понадобится трехходовой термостатический смесительный клапан для теплого пола.

Назначение термостатического клапана

Основная функция термосмесителя для теплого пола состоит в перемешивании потоков для достижения оптимальной температуры в отопительном контуре. Регулирование показателей теплоносителя производится в автоматическом режиме.

трехходовой клапан для теплого пола

Как понятно из названия, трехходовой клапан смешивает три потока жидкости. По способу смешивания различают несколько видов таких клапанов.

Разновидности по методу смешивания

По данному признаку различают два типа клапанов:

  • с функцией термостата;
  • термостатический.

Клапан с функцией термостата

Клапан данного типа регулирует интенсивность обоих потоков воды – и горячего, и холодного. Таким образом, достигается необходимое значение температуры и удержание на заданном уровне. Регулирование потоков происходит при помощи термостата, который реагирует на показатели жидкости и помогает сохранять стабильные значения температуры.

трехходовой смесительный клапан для теплого пола

Такой трехходовой кран для теплого пола может быть использован также и для проведения трубопровода горячего водоснабжения. Благодаря наличию автоматического регулирования температуры воды, потребитель будет защищен от ошпаривания, когда откроет кран. Механизм действия клапана предполагает автоматическое перекрытие клапана с горячей водой в том случае, если холодной воды также нет. Кроме того, внутри клапана установлены термочувствительные датчики, которые определяют температуру входящих потоков жидкости и автоматически сокращают или расширяют отверстия, пока не будет достигнута оптимальная температура.

Термостатический клапан

Главным отличием термостатического клапана для теплого пола является регулирование интенсивности только потока горячей воды. В данном случае вместе с клапаном продается термоголовка с выносным термодатчиком.

трехходовой термостатический смесительный клапан для теплого пола

В продаже можно найти разновидности трехходовых клапанов, которые не могут регулировать температуру теплоносителя самостоятельно. В сущности, это стандартные вентили, открывая или закрывая которые можно отрегулировать температуру воды вручную. Несмотря на простоту конструкции, они довольно часто используются в системах теплых полов.

Виды клапанов по направленности потоков

В зависимости от конфигурации отопительного контура теплого пола, можно выбрать один из таких типов клапанов:

  • С Т-образной схемой. В данном устройстве смешанный поток вытекает из центра клапана, а входящий горячий и холодный потоки входят симметрично с противоположных сторон.
  • L-образная схема является ассиметричной. В данном случае горячий поток входит сбоку, холодный – снизу, а смешанный поток вытекает с противоположной стороны от горячего.

Для каких целей применяют трехходовой клапан

Основное предназначение трехходовых клапанов заключается в комбинировании радиаторов с высокими температурами теплоносителя и более прохладного контура для теплого пола. Так, теплый пол может выдерживать до 40 ℃, тогда как в радиаторах теплоноситель может нагреваться до 90 ℃. Таким образом, перепад температур компенсируется трехходовым краном для теплого пола с терморегулятором. Хотя это не единственное приспособление, можно воспользоваться и другими средствами.

трехходовой кран для теплого пола с терморегулятором

Альтернативные варианты

Если площадь помещения не превышает 10 м2, то корректировку температуры можно осуществлять простыми вентилями. Понадобится всего два устройства – на подачу и на обратку. Если нужно повысить температуру, достаточно открутить вентиль сильнее, и наоборот, прикрутив кран, можно добиться снижения температуры теплоносителя. Правда, в отличие от термостатического трехходового смесительного клапана для теплого пола, вентиль нужно перекрывать вручную. Да и точные данные получить достаточно сложно – все определяется лишь опытным путем.

Термостатический клапан можно купить не только трехходовой, но и двухходовой. Такое устройство устанавливают в дополнение к обычному вентилю с одной из сторон. В таком случае, не будет необходимости в ручном регулировании – оно будет осуществляться автоматически.

термосмеситель для теплого пола

В тех случаях, когда потребуется покрыть теплыми полами большую площадь, понадобится узел подмеса. Он представляет собой комплект из термостатического клапана, циркуляционного насоса, коллектора подающего и обратного потока.

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.

установка трехходового клапана на теплый пол

Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае, самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.


Термостатический 3-ходовой регулирующий клапан Производитель

Надежный, автоматический и точный контроль температуры жидкости

Трехходовые термостатические регулирующие клапаны с внутренним датчиком или регуляторы температуры подходят для управления технологическими процессами и промышленного применения, где жидкости должны смешиваться или отводиться в зависимости от их температуры. Простые в установке, эксплуатации и обслуживании, они обеспечивают долгие годы бесперебойного и надежного регулирования температуры без использования внешних источников питания.

3-ходовые термостатические регулирующие клапаны AMOT

- это идеальное решение для систем охлаждения, смазочного масла, рекуперации тепла и водяного охлаждения, а также в системах водосбережения и кондиционирования воды.

Ознакомьтесь с нашим руководством по выбору или используйте фильтры, чтобы выбрать правильный клапан.

Сортировать по фильтру

Фильтры
Материал корпуса

Выберите опцию ... алюминий бронза Бронза (низкое содержание свинца) Углеродистая сталь Углеродистая сталь (LCB) Чугун Ковкий чугун Нержавеющая сталь

Торцевое соединение

Выберите опцию ... КЛАСС ASME / ANSI 125 (63) КЛАСС ASME / ANSI 150 (65) КЛАСС ASME / ANSI 300 (36) КЛАСС ASME / ANSI 600 (6) BS10 Таблица D (6) BS10 Таблица E (2) BSP (PL) К BS 21 (42) BSP (PL) согласно DIN 3852 (2) BSP (TR) ЯПОНСКИЙ (JIS) (16) Стыковая сварка (9) JIS 10K (12) JIS 5K (12) M26 x 1.5 (1) MIL-F-20042 (ВМС) (5) NPT, ANSI B1.20.1 (57) NPT, ANSI B1.20.2 (1) PN10 (плоская поверхность) (38) PN10 (с выступом) (44) PN10 4 отверстия (только 3 дюйма) (3) PN16 (плоская поверхность) (34) PN16 (с выступом) (60) PN40 (с выступом) (8) PN6 (плоская поверхность) (13) PN6 (с выступом) (2) PN6 8 отверстий (только 4 дюйма) (1) SAE J5 14 H, УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (30) РОЗЕТКА СВАРНАЯ (13)

Типы ручного дублирования

Выберите опцию ... Ручное дублирование регулируемой нити (178) Ручное дублирование рычажного типа (27) Нет (376)

Максимальное давление (фунт / кв. Дюйм)

Выберите опцию ... 145 150 230 232 350 500 652 655 700 +986 1050 290 87 102 203 320 580 348 +696

Модель

Выберите опцию ... BC (20) BF (11) BG (3) BH (5) BL (1) BM (27) БО (138) BR (129) СКК (6) CF (13) CL (28) СМ (57) ДЕЛАТЬ (2) EF (44) EL (13) EM (38) EO (2) HM (9) HO (7) JE (1) JO (9) JR (1) JW (3) РО (14)

Размер (дюйм)

Выберите опцию ... 1/2 "(31) 3/4 дюйма (54) 1 дюйм (52) 1 1/4 "(14) 1 1/2 "(93) 2 дюйма (77) 2 1/2 дюйма (43) 3 дюйма (60) 4 дюйма (50) 5 дюймов (39) 6 дюймов (40) 8 дюймов (28)

,

Dn25 Солнечный клапан водонагревателя 3-ходовой термостатический смесительный клапан 1-дюймовый 3-ходовой термостатический смесительный клапан с наружной резьбой | |

Встроенное устройство контроля температуры, обеспечивающее защиту от ожогов в системе горячего водоснабжения, может использоваться в качестве подходящего выбора для смесителей. Подходит для систем горячего водоснабжения, оборудованных системой HWC (циркуляция горячей воды) или напольным отоплением, для обеспечения длительного постоянного диапазона температуры и расхода.
Независимо от того, как меняются температура и давление воды, он стабилизирует воду.
Диапазон температур: от 35 до 60 градусов
В случае отказа холодной воды предохранительное устройство автоматически отключает подачу горячей воды, чтобы предотвратить ожоги.
Рабочее давление: 0,1-1,0 МПа
Рабочая среда: пресная вода / питьевая вода / вода и антифриз (смесь диола менее 50%)
Диаметр интерфейса и тип резьбы: DN25 Наружная резьба
Размер: 8,5x4,5x10,5 см /3,35x1,77x4,13 дюйма
цвет: черный + золото
Материал: латунь + пластик
Содержимое упаковки:
1 * термостатический смесительный клапан
Только указанное выше содержимое упаковки, другие продукты не включены.
Примечание: световая съемка и разные дисплеи могут привести к тому, что цвет предмета на картинке будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см.

about shipping

  • Об обновлении номера отслеживания:
  • Если ваш номер отслеживания не является логистической информацией, так как тысячи посылки, отправленные в зарубежные страны, логистические компании не обновляли Информация о логистике, пожалуйста, свяжитесь с нами в первый раз, пожалуйста, любезно не открывайте спор напрямую.Мы впервые для вас решить!
  • Срок отгрузки:
  • Все Товар мы можем отправить в течение 5-8 рабочих дней, обычно мы в соответствии с заказом клиента время для упаковки и отгрузки, нам необходимо Тщательно проверьте качество товара перед отправкой, поэтому возьмите время обработано.
  • Срок поставки:
  • Должное к форс-мажорным факторам: ураганы, ливни влияют на полеты.ведущий задержкам в логистике. Мы честные продавцы, не дадим вам пострадать потеря. Пожалуйста, дайте логистической компании немного времени на обработку, мы подождите, пока посылка не дойдет до вашей стороны.
  • Если ваша информация о логистике поступает в местное почтовое отделение:
  • Если местное почтовое отделение не связывалось с вами, пожалуйста, свяжитесь с вашим местное почтовое отделение как можно скорее, чтобы получить посылку.В противном случае, сверхурочное получение посылки, местное почтовое отделение вернет вам посылка, последствия самостоятельной ответственности.
  • Время защиты истекает:
  • когда мы закончили время отгрузки, если срок защиты продукта заканчивается, пожалуйста, продлите срок защиты продукта самостоятельно или Свяжитесь с нами, пожалуйста, не открывайте спор напрямую.
  • Ввозные пошлины:
  • налоги и сборы не включены в стоимость товара или стоимость доставки. Эти обязанности ответственность покупателей. Ввозные пошлины, налоги и Расходы не включены в стоимость товара или стоимость доставки. Эти обвинения возлагаются на покупателя

feedback

  • Когда вы получаете товар, если есть какие-либо проблемы, пожалуйста, свяжитесь с нами и не открывайте спор напрямую. Мы обещаем, что предоставим вам удовлетворительное решение после того, как мы его подтвердим. Мы также дадим вам положительную оценку.
  • Мы искренне приглашаем вас оставить нам положительный отзыв с общим подробным рейтингом продаж (DSR) в размере 5 звезд . Когда вы показываете свою красивую картинку в нашей области отзывов, пожалуйста, отправьте сообщение сообщите нам, следующий заказ, свяжитесь со мной, будет дополнительным сюрпризы.

feedback e

FAQ

  • Q: Как можно отследить мою посылку?
  • A: Вы можете отслеживать свою посылку на следующем веб-сайте с помощью отслеживания номер: www.17track.net/en (скопировано в браузер, чтобы открыть)
  • Q: Как в розницу или оптом предложить оптовую цену, если я много товаров?
  • A: если вам нужно купить много товаров одновременно, свяжитесь со мной первый. Я предложу вам конкурентоспособную оптовую цену.
  • Q: Как я могу оплатить свой заказ?
  • О: Aliexpress поддерживает Visa, MasterCard, дебетовую карту Maestre, Western Union и банковский перевод.

tyy

  • Если товар поврежден, с нами необходимо связаться в течение 24 часов с момента получения.
  • Если товар находится в вашем распоряжении более 7 дней, он считается использованным, и мы не выдадим вам возврат или замену.
  • Если Вы не удовлетворены полученным товаром (неправильным, поврежденным, неисправен или товар не соответствует описанию), пожалуйста, верните его в течение 7 дней для замена или возврат денег.
  • Для любого личные причины (выберите нелюбовь или товар мне не нужен Больше), ответственность за возврат зарядного устройства возлагается на покупателя. Мы не принимаем предметы с запахом (духи, дым и т. д.)
  • Все возвращенные товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам с номером отслеживания доставки, конкретной причиной возврата, и идентификатор вашего заказа.
,

HTHL Клапан солнечного водонагревателя 3-ходовой термостатический смесительный клапан 3-ходовой термостатический смесительный клапан с наружной резьбой | |

https://ae01.alicdn.com/kf/HTB1Zpfzdi6guuRjy1Xdq6yAwpXaP.jpg

https://ae01.alicdn.com/kf/HTB1XKBYKpOWBuNjy0Fiq6xFxVXap.jpg

О нас

Мы предоставляем хороший продукт по лучшей цене, мы поддерживаем оптовую / прямую доставку.

1. Для заказа прямой доставки, пожалуйста, отметьте «дропшиппинг», мы будем уделять ему приоритетное внимание.

2. Для заказов на оптовую / прямую доставку, если у вас есть идеи о Цена или пакет, пожалуйста, свяжитесь с нами заранее, мы предоставим вам лучшее сервис для удовлетворения ваших требований.

AC

Об оплате

Если у вас возникнут какие-либо проблемы при совершении платежа, обратитесь в центр обслуживания клиентов AliExpress, чтобы попросить о помощи: https: // helppage.aliexpress.com/buyercenter/index.htm

payment

Об отгрузках

1.We отправим заказы как можно скорее в течение 2-5 дней (кроме выходных и национальные праздники) после того, как ваш платеж будет завершен в обычном режиме.

2.Please напишите свой полный адрес доставки с правильным номером телефона и почтовым индексом код, особенно покупатели из России и Беларуси, пожалуйста, подтвердите свой полный название.

3.Пожалуйста, обратите внимание, что мы не несем ответственности за таможенные пошлины. Пожалуйста, сделайте таможенное оформление самостоятельно.

4.We обеспечивает как почтовую доставку, так и экспресс-доставку. для большинства стран Почтовая доставка занимает около 25-35 рабочих дней, а в некоторых случаях и дольше такие страны, как Бразилия, Перу.

Экспресс доставка в том числе DHL, EMS, AliExpress премиум доставка и специальные предложения Линии типа Арамекс.Это займет около 7 дней. (Это задержится, если ваша страна встречаются проблемы, забастовки рабочих, проблемы с погодой и т. д.)

О послепродажном обслуживании

Мы надежный продавец, и у нас есть профессиональное послепродажное обслуживание для все наши обычаи. Если есть какие-либо вопросы по поводу заказа, пожалуйста свяжитесь с нами заранее, мы всегда будем здесь, пока вы не получите счастливый ответ.

AB

Об обратной связи

1.Пожалуйста, внимательно проверьте упаковку и товар, чтобы убедиться, что проблем нет.

2. Если у вас возникли проблемы или вы не полностью удовлетворены своим посылка, пожалуйста, не стесняйтесь обращаться к нам перед отъездом негативный отзыв. Мы решим проблему, чтобы удовлетворить вас.

3. Если нет проблем, пожалуйста, оставьте нам положительный отзыв с 5 звездами. Ваше подтверждение - наша самая большая мотивация! ! !

FF


,

Dn25 Солнечный клапан водонагревателя 3-ходовой термостатический смесительный клапан 1-дюймовый 3-ходовой термостатический смесительный клапан с наружной резьбой | |

Встроенное устройство контроля температуры, обеспечивающее защиту от ожогов в системе горячего водоснабжения, может использоваться в качестве подходящего выбора для смесителей. Подходит для систем горячего водоснабжения, оборудованных системой HWC (циркуляция горячей воды) или напольным отоплением, для обеспечения длительного постоянного диапазона температуры и расхода.
Независимо от того, как меняются температура и давление воды, он стабилизирует воду.
Диапазон температур: от 35 до 60 градусов
В случае отказа холодной воды предохранительное устройство автоматически отключает подачу горячей воды, чтобы предотвратить ожоги.
Рабочее давление: 0,1-1,0 МПа
Рабочая среда: пресная вода / питьевая вода / вода и антифриз (смесь диола менее 50%)
Диаметр интерфейса и тип резьбы: DN25 Наружная резьба
Размер: 8,5x4,5x10,5 см /3.35x1.77x4,13 дюйма
Цвет: черный + золото
Материал: латунь + пластик
Содержимое упаковки:
1 * термостатический смесительный клапан
Только указанное выше содержимое упаковки, другие продукты не включены.
Примечание: световая съемка и разные дисплеи могут привести к тому, что цвет объекта на изображении будет немного отличаться от реального. Допустимая погрешность измерения составляет +/- 1-3 см.

about shipping

  • Об обновлении номера отслеживания:
  • Если в вашем номере отслеживания нет информации о логистике, так как тысячи посылок, отправленных в зарубежные страны, логистические компании не обновляли информацию о логистике, пожалуйста, свяжитесь с нами в первый раз, пожалуйста, не открывайте спор напрямую.Мы впервые для вас решаем!
  • Срок отгрузки:
  • Все товары мы можем отправить в течение 5-8 рабочих дней, обычно мы в соответствии с заказами клиентов время для упаковки и отгрузки, нам необходимо тщательно проверить качество товаров перед отправкой, поэтому потратьте некоторое время на обработку.
  • Срок поставки:
  • Из-за форс-мажорных обстоятельств: ураганы, ливни влияют на полеты.Приводит к задержкам в логистике. Мы честные продавцы, не позволим вам понести убытки. Пожалуйста, дайте логистической компании немного времени на обработку, мы ждем, пока посылка не дойдет до вашей стороны.
  • Если ваша информация о логистике поступает в местное почтовое отделение:
  • Если местное почтовое отделение не связывалось с вами, пожалуйста, как можно скорее обратитесь в местное почтовое отделение, чтобы получить посылку. В противном случае, сверхурочное получение посылки, местное почтовое отделение вернет вашу посылку, последствия самостоятельной ответственности.
  • Время защиты истекает:
  • Когда мы закончим время отгрузки, если срок защиты продукта истекает, пожалуйста, продлите срок защиты продукта самостоятельно или свяжитесь с нами, пожалуйста, не открывайте спор напрямую.
  • Ввозные пошлины:
  • Налоги и сборы не включены в стоимость товара или стоимость доставки.Эти обязанности ответственность покупателей. Импортные пошлины, налоги и сборы не включены в стоимость товара или стоимость доставки. Эти обязанности ответственность покупателей

feedback

  • Когда вы получаете товар, если есть какие-либо проблемы, пожалуйста, свяжитесь с нами и не открывайте спор напрямую. Мы обещаем, что предоставим вам удовлетворительное решение после того, как мы его подтвердим.Мы также дадим вам положительную оценку.
  • Мы искренне приглашаем вас оставить нам положительный отзыв с общим подробным рейтингом продаж (DSR) в размере 5 звезд . Когда вы покажете свою красивую картинку в нашей области обратной связи, пожалуйста, отправьте нам сообщение, следующий заказ, свяжитесь со мной, будут дополнительные сюрпризы.
  • Сумма заказа на 100 долларов США больше, чем в то же время, мы можем бесплатную доставку DHL, EMS, UPS, станем нашими VIP клиентами, получим дополнительные преимущества на всю жизнь.

feedback e

FAQ

  • Q: Как можно отследить мою посылку?
  • О: Вы можете отслеживать свою посылку на следующем веб-сайте, используя свой номер отслеживания: www.17track.net/en (скопировано в браузер, чтобы открыть)
  • Q: Как в розницу или оптом предложить оптовую цену, если я много товаров?
  • О: если вам нужно купить много товаров одновременно, сначала свяжитесь со мной.Я предложу вам конкурентоспособную оптовую цену.
  • Q: Как я могу оплатить заказ?
  • О: Aliexpress поддерживает Visa, MasterCard, дебетовую карту Maestre, Western Union и банковский перевод.

tyy

  • Если товар поврежден, с нами необходимо связаться в течение 24 часов с момента получения.
  • Если товар находится в вашем распоряжении более 7 дней, он считается использованным, и мы не выдадим вам возврат или замену.
  • Если вы не удовлетворены полученным товаром (неправильным, поврежденным, дефектным или не соответствующим описанию), пожалуйста, верните его в течение 7 дней для замены или возврата денег.
  • По каким-либо личным причинам (выберите не нравится, или мне больше не нужен этот продукт), ответственность за возврат зарядного устройства ложится на покупателя.Мы не принимаем предметы с запахом (духи, дым и т. Д.)
  • Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и идентификатор вашего заказа.
,
