Трехфазный счетчик электронный – Электросчетчик, передающий показания: виды, модели, цены

220v.guru

Трехфазный счетчик электроэнергии — устройство, виды, плюсы и минсы

С уверенностью можно сказать, что нет человека, который не сталкивался бы в своей жизни с приборами учета расхода электроэнергии. Но не все знают, как правильно подключить электросчетчик, его устройство и технические характеристики. Да и обыватель в повседневной жизни в основном сталкивается с подобным устройством лишь однофазного исполнения. Ведь именно такие приборы учета устанавливаются на вводе в квартиры.

В наш век, когда требуются большие мощности и напряжение, особенно это касается частных домов, однофазным счетчиком в 220 В уже не обойтись. Появляется необходимость подключения электрических котлов, деревообрабатывающего или иного оборудования, которое работает от 380 В. И подключить его можно только по трехфазной сети, а значит и прибор учета электроэнергии для подобного напряжения понадобится другой.

Вот о трехфазном счетчике сейчас и поговорим. Ведь само по себе это устройство сложнее однофазного, да и для подключения трехфазного прибора учета необходимы несколько другие схемы. А потому имеет смысл разобраться, как он устроен, какие виды подобных устройств бывают, как они монтируются и насколько проблематичны в монтаже схемы подключения трехфазных электросчетчиков.

Достоинства подключения к трем фазам

Для начала стоит понять, а есть ли еще преимущества у трехфазной сети, если, к примеру, в доме нет оборудования, которое работало бы от 380 В. Как оказалось, их несколько.

К примеру, при питании квартиры по однофазной сети 220 В может наблюдаться перегрузка, в результате чего сложная электроника может выйти из строя. Как раз подобной ситуации можно избежать, подключив дорогостоящее оборудование, не потребляющее много энергии, на отдельную фазу, что спасет от подачи на приборы пониженного напряжения или скачков.

Также можно отметить, что при обрыве одной из уличных жил воздушной линии помещения не будут обесточены полностью, а потому появляется возможность подключения переносных светильников из соседних комнат.

Ну а если все же есть необходимость подключения трехфазного электродвигателя? Конечно, его можно подвести и к однофазной сети через мощный конденсатор, но при этом коэффициент полезного действия электромотора значительно снизится.

Очевидно, что преимуществ у трехфазной сети достаточно. К тому же из нее, при желании, легко получить и 220 В, а вот из однофазной определенно не вытянуть 380 В.

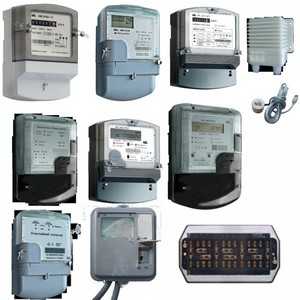

Виды трехфазных приборов учета

Трехфазные электросчетчики могут различаться как по способу подключения к сети, так и по тарификации. Сначала имеет смысл разобраться с включением прибора учета — оно может быть как прямым, так и косвенным, причем как одно, так и другое может производиться по трех- или четырехпроводной системе, т.е. с использованием нулевой жилы.

Трехфазный электросчетчик косвенного или трансформаторного подключения прямого контакта с токопроводящими жилами не имеет. На шины крепятся трансформаторы тока, которые и «передают» информацию на прибор учета. Подобная схема включения используется в сетях с более высокой нагрузкой и силой тока.

Счетчики прямого включения подразумевают непосредственное прохождение тока к потребителю через устройство — это более распространенный вариант подсоединения, используемый в частном доме и некоторых квартирах. При подобной схеме монтажа сила тока не должна превышать 100 А.

Что касается тарификации, то, наверное, ни для кого не секрет, что электроэнергия в ночное время стоит дешевле. А потому многие из тех, кто пользуется ей, в основном, по ночам, устанавливают двухтарифные трехфазные счетчики. Подобные приборы имеют возможность автоматического переключения и считают отдельно потраченную электроэнергию в промежутках с 7 до 23 часов и с 23 до 7. Естественно, выходит немалая экономия на оплате подобной коммунальной услуги.

Подключаются двухтарифные трехфазные счетчики электроэнергии точно так же, как и обычный — никаких принципиальных различий в монтаже нет.

Основное различие между приборами учета электроэнергии состоит в том, к какому виду он относится — аналоговый (его так же называют индукционным) или электронный.

Аналоговые индукционные счетчики

Принцип действия этих приборов учета аналогичен аналоговому однофазному счетчику. Электроэнергия, протекая через токовую катушку, создает электромагнитное поле вихревого тока, которое воздействует на алюминиевый диск, заставляя вращаться. Вращение, посредством червячной передачи, проходит на механический счетчик, который и фиксирует расход.

Естественно, чем выше нагрузка на токовую катушку, тем быстрее будет происходить отсчет кВт/ч. В настоящее время повсеместно идет замена аналоговых приборов учета на электронные трехфазные счетчики электроэнергии как обладающие большей точностью и меньшей погрешностью в расчетах. Также причиной подобного замещения стало и то, что индукционные счетчики невозможно использовать в качестве двухтарифных, равно как и при автоматическом снятии с них показаний.

Электронные приборы

Схема подключения трехфазного счетчика подобного вида обусловлена работой аналого-цифрового преобразователя (АЦП), который выдает импульсы на микросхему в соответствии с частотным графиком. Ниже, на схематическом изображении показан принцип работы такого электросчетчика.

Сама же микросхема запоминает все данные, при этом имеет возможность вывода на дисплей как моментальных показателей, так и полученных за определенное время, в зависимости от сложности и стоимости прибора учета.

Конечно, у электронных счетчиков, помимо несомненных преимуществ, таких как высокий класс точности, возможности двухтарифного или автоматического учета и широкого диапазона рабочих температур, есть и свои недостатки. К ним можно отнести отсутствие защиты от помех. Также подобные счетчики не ремонтируются и очень «не любят» скачков напряжения.

Но все же повсеместный переход на электронные приборы учета взамен аналоговых показал их преимущество перед индукционными устройствами.

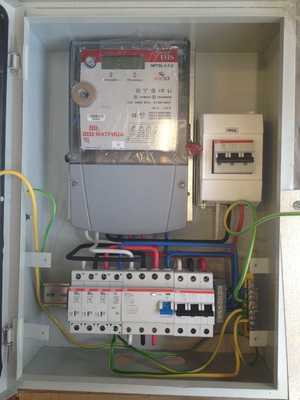

Установка трехфазного счетчика

Для того чтобы понять, как подключить трехфазный счетчик прямого включения особых знаний и навыков не требуется (за исключением, конечно, внимательности и аккуратности). Дело в том, что российское законодательство разрешает самостоятельное подключение счетчика с одним лишь нюансом. После производства работ своими руками необходимо обратиться в обслуживающую компанию с заявлением о проверке правильности подключения и об опломбировке прибора.

Подключение трехфазного счетчика в сеть производится аналогично однофазному. 1, 3 и 5 контакты предназначены для ввода фазных проводов, а 2, 4 и 6 — для их вывода. Соответственно, 7 и 8 — это вход и выход нулевой жилы.

При необходимости подключения в помещениях однофазной сети 220 В требуется взять любую из фаз и ноль.

Конечно, при условии, что домашний мастер не имел опыта включения трехфазного счетчика и сомневается в своих способностях, лучше обратиться к специалистам, но все же подобная работа по силам каждому.

Установка обычно производится внутри помещения. Конечно, возможен монтаж и снаружи, но при этом стоит подумать о подогреве, т.к. согласно правилам установки электрооборудования, эксплуатация электросчетчика должно производиться при температуре не ниже 0 °С.

Выбор прибора учета электроэнергии

Современный трехфазный электросчетчик — это довольно сложное устройство, обладающее множеством функций. К примеру, помимо учета расхода по двум тарифам у некоторых из них имеется возможность подключения к персональному компьютеру и даже автоматической передачи показаний через сотовую сеть или интернет.

Именно поэтому стоит внимательно отнестись к выбору счетчика прямого включения. Конечно, дополнительные функции увеличивают стоимость, но и удобств в них несоизмеримо больше. Ведь намного лучше и экономичнее, если в ночное время производятся работы, или же человек ведет ночной образ жизни, и при этом стоимость электроэнергии будет значительно ниже. Да и автоматическая передача показаний электросчетчика в управляющую компанию добавит комфорта.

Некоторые нюансы при подключении

Существует несколько моментов, которые следует учитывать при подключении трехфазных электросчетчиков. Основной из них — это обязательное заземление нулевого провода перед вводом его в прибор учета. Делается это для предотвращения выхода из строя счетчика электроэнергии при перекосе фаз или же при отгорании нуля на силовой трансформаторной подстанции. В подобном случае, если заземление отсутствует, напряжение от соседних квартир или помещений может «пойти обратно», т.е. на нулевой контакт электросчетчика будет подано напряжение, в результате чего он просто перегорит.

Также производя подключение трехфазного электросчетчика, следует следить и за фазировкой. При неправильной последовательности подключения жил прибор будет работать некорректно. В таком случае необходимо просто поменять 2 вводных фазных провода местами.

Хотя схема подключения счетчика не сложна, не следует забывать и главное правило — это опасность высокого напряжения. Любые работы, связанные с электроэнергией, необходимо производить при снятой нагрузке. В противном случае возникает риск поражения электрическим током с возможным летальным исходом.

domelectrik.ru

Трехфазный счетчик электроэнергии: выбор, монтаж, подключение

Постоянно возрастающие нагрузки электроприборов, доступность электрооборудования с напряжением питания 380 Вольт, заставляют всё чаще встречать в частном доме трёхфазный счётчик электроэнергии. Применение многофазной цепи даёт возможность равномерно распределить электрическую нагрузку, избежать ненужных электромагнитных помех в сети, использовать профессиональное оборудование, не теряя его КПД.

Как выбрать трёхфазный счётчик

Счётчики электрической энергии разделяются на индукционные и электронные. Электрический трёхфазный однотарифный счётчик конструктивно похож на однофазный, внутри него находятся три катушки напряжения и три токовые катушки. Наведённое электромагнитное поле, вследствие протекания электрического тока, вращает алюминиевый диск, который, в свою очередь, предаёт вращение счётному механизму. Электронный трёхфазный счётчик содержит специальные датчики напряжения и тока, информация с этих датчиков обрабатывается специальным контроллером, позже шаговый электрический двигатель вращает счётный механизм, или же данные измерений выводятся на ЖК-дисплей.

Сейчас всё большую популярность набирают электронные счётчики электрической энергии трёхфазные двухтарифные, в их контроллер встроены часы, с помощью которых распределяется потреблённая энергия в разное тарифное время. Использование таких счётчиков приносит значительную экономию, благодаря тому, что в ночное время электроэнергия значительно дешевле.

Среди электронных счётчиков, сейчас можно встретить трёхфазный счётчик с пультом. В этом случае, в прибор учёта монтируется дополнительный блок, активировав который можно замедлить ход счётчика или вовсе его остановить. И хотя устройство спрятано в корпусе, а продавцы гарантируют на нём подлинные пломбы, есть риск определения такого счётчика электроэнергии как недоброкачественного.

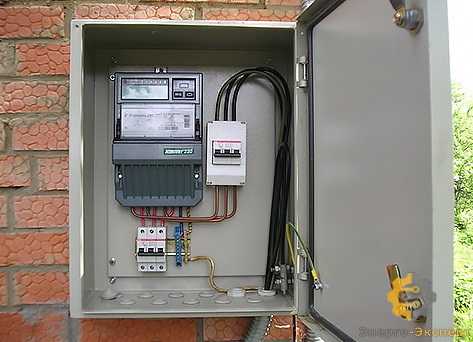

Монтаж трёхфазного счётчика

Монтаж 3-х фазного счетчика

Требования к установке счётчика на 380 В несколько серьезней, чем к обыкновенным однофазным счётчикам. Устанавливать счётчик желательно в металлический ящик, рядом с отключающим коммутационным аппаратом. Также, желательно чтобы имелся выполненный надлежащим образом контур защитного заземления. Должен быть обеспечен свободный доступ к прибору учёта для представителей энергоснабжающей организации, в случае снятия показаний с трёхфазного счётчика или проверки правильностьи его подключения и работы. Подключение трёхфазного электросчётчика должно выполняться с симметричным распределением нагрузки, чтобы не перегружать линии электропередач.

Подключение трёхфазного счётчика электроэнергии

По способу подключения различают счётчики прямого, косвенного и полукосвенного включения. Подключение счётчика прямого включения достаточно простое: на первую, четвёртую и седьмую клеммы подключается фазные выводы вводного кабеля, на третью, шестую и девятую – отходящие фазные выводы. Нулевые выводы подключаются на десятую и одиннадцатую клеммы соответственно. Клеммы напряжения (вторая, пятая, восьмая) в этом случае соединены перемычками с фазными вводами. Более наглядный пример приведён на рисунке 1.

Рисунок 1. Схема прямого подключения трёхфазного электросчётчика.

Такой способ подключения наиболее распространён в быту. Поскольку входное напряжение не превышает 380 В, а величина номинального пропускного тока, у современных трехфазных счетчиков достигает 100 А, что вполне перекрывает потребности частного дома в электроэнергии.

Подключение трёхфазного счётчика полукосвенного включения несколько сложнее, да и в этом случае понадобится счётчик поддерживающий режим работы с трансформаторами тока и собственно сами преобразователи тока.

В случае с таким подключением, к токовым клеммам трехфазного счетчика электроэнергии подключаются выводы трансформаторов тока, и очень важно не перепутать начало и конец обмотки. То есть, к выводам счётчика: один, четыре, семь – подключаются вывода трансформатора с маркировкой И1, к клеммам: три, шесть и девять – вывода И2. Как подключить трёхфазный счётчик с трансформаторами тока, лучше рассмотреть на примере классического индукционного прибора учёта САУ4У-И672М, рисунок 2.

Рисунок 2. Схема подключения трёхфазного электросчётчика с ТТ.

Случай с косвенным подключением прибора учёта предусматривает высоковольтный ввод электрического напряжения, измерительные трансформаторы напряжения и специальный трёхфазный электросчётчик на номинальное напряжение 100 В. Поскольку такие случае в частном доме крайняя редкость, если вообще возможны, стоит рассмотреть только краткую принципиальную схему, рисунок 3.

Рисунок 3. Схема подключения трёхфазного прибора учёта с ТТ и ТН

Вопрос перехода на трёхфазный учёт – вопрос экономической и технической целесообразности для каждого конкретного пользователя электрической энергии, наличие технической возможности установить такой учёт – определяет энергоснабжающая организация. При этом важно помнить, работы по установке и замене электросчётчика требуют не только специальных разрешений поставщика электроэнергии, но и знаний и навыков по работе с электричеством.

amperof.ru

3 х фазные счетчики электроэнергии прямого включения. Трехфазные счетчики электроэнергии прямого включения.

Современную жизнь невозможно представить без электричества. Оно нам необходимо для работы электрических приборов — , пылесосов, телевизоров, освещения наших домов и квартир и многого другого. И для учета потребления электроэнергии нам просто необходим специальный прибор. Например, трехфазный счетчик электроэнергии.

Чем отличается трехфазный счетчик от однофазного?

Однофазный прибор учета электроэнергии представляет собой специальный прибор, устанавливаемый только в двухпроводной сети с переменным током и напряжением в 220 В. Зато трехфазные счетчики могут помочь с учетом в трех- и четырехпроводных проводных сетях с частотой в 50 Гц, переменным током и напряжением в 380 В.

Однофазные счетчики обычно устанавливают в жилых домах и квартирах, в административных и офисных помещениях, в торговых точках, гаражах и т.д. Они устроены очень просто, снимать с них показания не составляет труда.

Трехфазные многотарифные счетчики электроэнергии более сложные в устройстве и более точные. Они нужны на объектах с повышенной сложностью – промышленных производствах, объектах с большим потреблением электроэнергии, предприятиях.

На вопрос, стоит ли покупать и устанавливать трехфазный счетчик при однофазной сети, можно ответить, что с ним есть вероятность, что при коротком замыкании из-за более высокого напряжения, удар током будет сильнее. Кроме того, его подключение более хлопотное, не говоря уже о том, что для начала вам нужно будет получить на это разрешение от службы энергосбыта.

Установка трехфазного счетчика в жилом помещении оправдана лишь в случае, когда площадь его превышает 100 квадратов, и когда вы планируете использовать особо мощные приборы.

Преимущества трехфазных счетчиков

Среди очевидных преимуществ этих сложных устройств:

• низкое собственное потребление электроэнергии;
• высокий запас точности;
• устойчивость к перепадам напряжения и отключениям электроэнергии;
• световые индикаторы работы;
• телеметрический выход;
• отсутствие самохода;
• фиксация в журнале событий перегрузки, самодиагностику, попытки несанкционированного доступа;
• устойчивость к механическим и климатическим воздействиям, радиочастотному электромагнитному полю, импульсным помехам и электростатическим разрядам;
• возможность установить прибор в бытовом секторе, жилых помещения, сооружениях, административных зданиях, гаражах и коттеджах, а также в производственном секторе – на крупных промышленных предприятиях, в предприятиях торговли и сервиса.

Как пользоваться трехфазными счетчиками электроэнергии?

Если вы все же установили трехфазный счетчик электроэнергии, вам нужно узнать, как снять с него показания. Делать это может как сотрудник службы энергосбережения, так и вы сами.

Итак, вам понадобится лист бумаги, карандаш, калькулятор и инструкция к модели вашего счетчика. Последняя вам нужна для того, чтобы определить конкретный тип устройства. На сегодня они бывают электронными и индукционными.

Осмотрите счетчик и определите, четырехзначный он или трехзначный. В первом случае максимальный показатель равен 10 000 кВт/час, во втором – 1000 кВт/час. После достижения этих отметок, показания обнуляются и счет начинается с нуля.

Далее вам понадобятся для сравнения показатели за прошлый месяц. Выпишите текущие показания и вычтите от них прошлые. Вы получите расход электроэнергии за период с момента последней платы. На забудьте записать показания на листок бумаги.

Осталось умножить показания трехфазного счетчика электроэнергии на действующий тариф. При самостоятельном снятии показателей, сохраняйте квитанции об оплате, чтобы в дальнейшем не возникало вопросов и проблем.

Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?

Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах. А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах. Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.

Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.

Осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и

mirhat.ru

Подключение трехфазного счетчика: схема, разновидности и особенности

Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?

Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах. А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах. Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.

Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.

Чем трёхфазный счётчик электроэнергии отличается от однофазного

Однофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.

Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.

Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

Начнем с того, в чем проигрывает трехфазный однофазному:

• множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
• Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

Преимущества трёхфазного исполнения

Посмотреть видео о преимуществах трёхфазной сети:

Перечислим преимущества такого вида счётчиков:

• Позволяет сэкономить. Многие трехфазные счетчики снабжены тарифами, такими, как дневной и ночной, например. Это дает возможность с 11 вечера до 7 утра израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
• Возможность выбора модели, соответствующей конкретным пожеланиям к классу точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%;
• Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр;
• Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

Виды трёхфазных счётчиков

Различают всего три вида трехфазных счетчиков

1. Счетчики прямого включения, которые, подобно однофазным, подключаются непосредственно к сети 220 или 380 В. Они имеют пропускную мощность до 60 кВт, уровень максимального тока не более 100А а также предусматривают подключение проводов небольшого сечения около 15 мм2 (до 25 мм2)
2. Счетчики полукосвенного включения требуют подключения посредством трансформаторов, следовательно, подходит для сетей большей мощности. Перед тем, как производить оплату потребленной энергии, необходимо просто умножить разницу показаний счетчика (настоящих с предыдущими) на коэффициент трансформации.
3. Счетчики косвенного включения. Их подключение происходит исключительно через трансформаторы напряжения и тока. Обычно устанавливаются на больших предприятиях, так как рассчитаны на учет энергии по высоковольтным присоединениям.

Когда речь заходит об установке любого из таких счетчиков, может возникнуть рад трудностей, связанных с их подключением. Ведь если для однофазных счетчиков существует универсальная схема, то для трехфазных насчитывается сразу несколько схем подключения для каждого из видов. Сейчас разберемся с этим наглядно.

Устройства прямого, или непосредственного включения

Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.

Порядок подсоединения проводов (указано слева направо):

1. провод 1: желтый — вход, фаза А
2. провод 2: желтый — выход, фаза А
3. провод 3: зеленый — вход, фаза В
4. провод 4: зеленый — вход, фаза В
5. провод 5: красный — вход, фаза С
6. провод 6: красный — выход, фаза С
7. провод 7: синий — ноль, ввод
8. провод 8: синий — ноль, выход

Счетчики полукосвенного включения

Это подключение происходит через трансформаторы тока. Существует большое количество схем данного включения, но самые распространенные среди них:

• Схема подключения десятипроводная является самой простой, а потому и самой популярной. Для подсоединения необходимо соблюдать порядок 11 проводов справа налево: первые три — фаза А, вторая тройка — фаза В, 7-9 для фазы С, 10 — нейтральный.
• Соединение посредством клеммной коробки — она сложнее, чем первая. Подключение осуществляется посредством испытательных колодок;
• Соединение по типу «звезда», как и предыдущая, является достаточно сложной, но требует меньшее количество проводов. Сначала в общую точку собирают первые однополярные выходы вторичной обмотки, а следующие три от других выходов направлены к счетчику, токовые обмотки тоже соединить.

Счетчики косвенного включения

Такие счетчики для жилых помещений не устанавливаются, они предназначены для эксплуатации на промышленных предприятиях. Ответственность за монтаж возлагается на квалифицированных электриков.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

• значение номинальной частоты: 50Гц
• значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

• значение номинального-максимального тока: А, 5-10, 5-50, 5-100
• максимальное значение полной мощности, потребляемой током: до 0,2ВА
• включение: трансформаторное и непосредственное
• регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет).

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии. Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные.

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Практические советы о том как подключить трёхфазный счётчик электричества

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

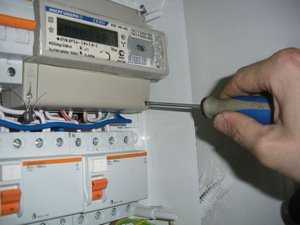

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика. Тут важно, чтобы боковые крепежные отверстия обоих из них совпали.

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т.д.

Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми.

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Видео о практике подключения трёхфазного счётчика

В завершение — тезисно о главных моментах

• Преимуществом однофазных счетчиков является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний)
• Но трехфазные обладают высшей точностью показаний, хоть и сложнее устроены, имеют большие габариты и требуют трехфазного ввода.
• Позволяют сэкономить. благодаря тарифам, таким как дневной и ночной, с 11 вечера до 7 утра можно израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
• Возможность выбора класса точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%
• Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
• Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

elektrik24.net

Промышленный трехфазный счетчик электроэнергии «ЭМИС-ЭЛЕКТРА 975»

Номинальное напряжение	3×230/400В
Частота сети	47,5-52,5 Гц
Базовый ток	прямое включение — 10 А; трансформаторное включение — 5 А
Максимальный ток	прямое включение — 100 А; трансформаторное включение — 7,5 А
Стартовый ток	прямое включение — 0,04 А; трансформаторное включение — 0,02 А
Класс точности	прямое включение — 1,0; трансформаторное включение
Основные выходные сигналы и интерфейсы	PLC, импульсный
Дополнительные выходные сигналы и интерфейсы	Оптический, RS-485
Мощность, потребляемая цепями напряжения	≤1.5 Вт/5В⋅А
Мощность, потребляемая цепями тока	≤2 В⋅А
Средняя наработка на отказ	не менее 160 000 часов
Скорость передачи данных	до 57600 бит/сек
Средний срок службы	не менее 30 лет
Время хранения показаний при отключении	не менее 16 лет
Степень защиты от пыли и влаги	IP 54
Масса	не более 2,5 кг
Погрешность хода часов	не более ±0,5 с/сутки
Диапазон рабочих температур	от -40 до +70°С
Межповерочный интервал	16 лет

emis-electra.ru

Счётчики элекроэнергии с GSM модемом

ЗАКАЖИТЕ СЧЁТЧИК И УСТАНОВКУ! +7 (921) 337-23-10

Параметры выбора счётчика

Процедура снятия показаний со счётчиков расхода электроэнергии является обязательной и неотъемлемой частью процесса взаимодействия между потребителем и контрольным органом. По старинке на многие предприятия страны до сих пор приходит инспектор, который лично сверяет показания, записывает данные вручную. А затем передаёт их в соответствующие инстанции для внесения в базу и произведения расчётов. Однако такой способ не всегда удобен не только для государственных учреждений, но и самих потребителей. К примеру, доступ на территорию предприятия ограничен, и посещение её посторонними лицами нежелательно. Либо это и вовсе режимный объект, на который попасть сложно. Благо, современные технологии решают данную проблему и предлагают установить трёхфазные счётчики с модулем GSM.

Что такое счётчик с GSM модемом?

Данная технология впервые была использована в радиосвязи на габаритных военных рациях. После она стала широко применяться в современных мобильных телефонах и смартфонах. А в последнее время её взяли на заметку и разработчики учётного оборудования. На сегодняшний день существует достаточно большой выбор трёхфазных счётчиков с GSM, ознакомиться с которым можно на сайте компании «Энерго-Эксперт».

Преимущества счётчика с GSM модемом

Итак, что же даёт такой модуль? Здесь всё довольно просто. Он обеспечивает беспрерывную связь счётчика с базами данных контрольных органов. Другими словами, специальные программы считывают информацию, посылаемую на сервер каждым отдельным счётчиком, после чего преобразуют её в цифры и производят расчёты по тарифам потребления электроэнергии. Кроме того, может происходить дублирование и отсылка копии отчётного документа на накопитель компании для составления отчётной базы. То есть, вы можете следить за своим расходом электричества, регулировать его и делать правильные выводы.

Что даёт электросчётчик с GSM модемом?

• Отсутствие необходимости в регулярных визитах проверяющих;
• Экономия времени на оформлении отчётных документов;
• Полная автоматизация процесса учёта;
• Централизованное управление поступающей информацией;
• Удобный интерфейс;
• Минимальные энергозатраты.

Эта технология только начинает становиться популярной, но уже сегодня многие крупные предприятия и производственные комплексы переходят на трёхфазные счётчики с GSM модулем. Такая практика показывает, насколько эффективным и действенным является данное решение.

//

ЗАДАЙТЕ СВОЙ ВОПРОС НАШЕМУ МАСТЕРУ! +7 (921) 337-23-10

				Установка и подключение однофазного однотарифного счётчика электроэнергии Пошаговая инструкция
				Установка и подключение трёхфазного однотарифного счётчика электроэнергии Подробная инструкция по установке

МЫ ПРИВЕЗЁМ И УСТАНОВИМ ВАШ СЧЁТЧИК УЖЕ СЕГОДНЯ! +7 (921) 337-23-10

---

Преимущества работы с нами

Всегда в наличии большой выбор счётчиков от ведущих производителей Мы поможем подобрать электросчётчик, который нужен именно вам Срочный выезд мастера и короткие сроки выплнения работ Все мастера квалифицированны в соответствии с нормами ПТЭЭП, ПУЭ, СНИП Предоставляем гарантию на счётчики и работу до 10 лет! Демократичные цены на счётчики и услуги монтажа

У нас есть все лицензии и допуски на работы по электомонтажу

Здесь вы можете ознакомиться с отзывами наших уважаемых клиентов и партнеров

---

ЗАКАЖИТЕ СЧЁТЧИК ЭЛЕКТРОЭНЕРГИИ! +7 (921) 337-23-10

Фото выполненных работ

---

prodazha-ustanovka-schetchikov.ru
