Трехходовой клапан для систем отопления – Трехходовой клапан для отопления с терморегулятором: схема подключения

Трехходовой клапан для отопления с терморегулятором: схема подключения

В широком ассортименте запорной арматуры, применяемой в отопительных сетях, есть один элемент, который используется нечасто. По форме он похож на тройник, но внутреннее наполнение от последнего отличается сильно. Да и назначение его совершенно другое. Это трехходовой клапан для отопления с терморегулятором. Схема его установки, а также принцип работы будут рассмотрены в сегодняшнем обзоре.

Содержание:

Трехходовой клапан с термоголовкой зонального типа

Разновидности и назначение каждого вида

В основном трехходовые клапаны делятся по принципу действия. Здесь три позиции:

• смесительные,
• разделительные,
• переключающиеся.

Обозначения на корпусе показывают, к какому виду приборы относятся

Первые смешивают два потока теплоносителя с разной температурой в один, вторые, наоборот, разделяют один поток на два. А третьи просто переключают движение воды из одного направления (контура) в другой. Две первые разновидности по внешнему виду друг на друга похожи, поэтому на их корпус наносится схема, которая и показывает, для каких целей прибор надо использовать.

Что касается третьей позиции, то его отличить от остальных просто. У него дополнительно есть блок, с помощью которого и происходит переключение. Клапан этого типа обычно устанавливается в двухконтурную систему отопления, когда необходимо перенаправить поток теплоносителя от отопительной системы к бойлеру и наоборот.

Клапан переключающегося типа

Устройство и принцип работы трехходового клапана в системе отопления

Итак, в первую очередь разберемся с устройством. Чтобы было легче понять, что внутри клапана, надо рассмотреть фото ниже, на котором прибор показан в разрезе. Состоит он из трех патрубков (два боковых один нижний), между которыми располагается камера смешивания. С четвертой стороны (верхней) располагается термоголовка, отвечающая за контроль температуры теплоносителя.

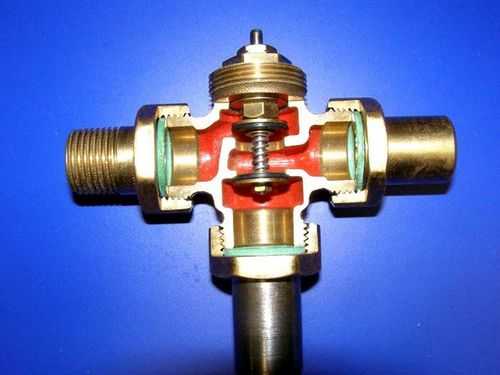

Трехходовой клапан в разрезе

Внутри прибора от термоголовки идет подпружиненный шток с двумя плоскими клапанами круглого сечения. Их диаметр соответствует диаметру седел патрубков. Вместо них может быть установлен один шаровой клапан, размещенный внутри смешивающей камеры между двумя седлами. При давлении на шток клапаны частично перекрывают подачу из нижнего патрубка и открывают верхний. Все то же самое только наоборот происходит, если шток поднимается вверх.

Но тут надо разобраться, по каким законам работает шток, под действием какой силы он опускается или поднимается. Все дело в самой термоголовке. Внутри нее располагается температурный датчик, заполненный специальной жидкостью. Она термочувствительная. Как только температура теплоносителя начнет подниматься, жидкость расширяется и поднимается по капиллярной трубке в специальный сильфон (емкость), который расположен в термоголовке. Резервуар сам начинает расширяться, тем и давит на шток. Последний опускается и открывает нижний патрубок, откуда в трехходовой клапан поступает холодная вода. Горячая поступает с левого патрубка (см. фото).

Разделительный и смесительный клапаны

Конечно, просто так при любом повышении температуры воды давление произойти не может. Для этого на термоголовке установлена градация по температуре, которую регулируют вручную. Именно выставленный параметр и является моментом нажатия на шток.

Итак, шток отреагировал на изменение температуры теплоносителя в подающем патрубке, открыл нижний для холодной воды, и внутри клапана произошло смешивание горячей и холодной сред до необходимой температуры. То есть, получается так, что температура теплоносителя на входе не изменилась, а на выходе стала меньше.

В том случае если теплоноситель продолжает нагреваться, то шток может опуститься до максимально нижнего положения. То есть, он полностью закроет подачу горячей воды и полностью откроет подачу холодной. И это будет продолжаться до тех пор, пока теплоноситель внутри отопительной системы не опуститься до требуемой температуры. После чего откроется верхний клапан, он пустит горячую воду.

Схема смешивания теплоносителя с обраткой

Так работает смешивающий регулирующий трехходовой клапан. Что касается разделительной модели, то принцип работы у нее практически такой же, только наоборот. В один патрубок входит теплоноситель, внутри корпуса прибора он разделяется на два потока и выходит через два соседних патрубка.

Этот вид запорной арматуры устанавливается на тех участках, на которых надо поток теплоносителя разделить на два контура. Один из них будет с постоянным тепловым режимом, другой с переменным. Первый – это поток жидкости, к которому предъявляются требования по качеству. Второй с требованиями по количеству. При этом чисто конструктивно поток с постоянным гидрорежимом никогда не перекрывается, потому что в конструкции прибора длина штока сделана таким образом, чтобы клапан не закрывал постоянный контур.

Но необходимо обозначить, что длина штока может регулироваться. Это дает возможность настроить требуемый объем теплоносителя на постоянном контуре. Что касается переменного, то он может полностью перекрываться. Именно таким образом и регулируется расход и давление теплоносителя в отопительной системе. Как видите, принцип работы трехходового крана достаточно прост. Главное – точно выбрать тип прибора и установить его в требуемое место в схеме.

Как работает трехходовой термостатический клапан в системе «теплый пол»

Чтобы было понятно, как работает схема с клапаном, можно привести пример циркуляции теплоносителя в системе теплого пола. Трехходовой клапан для теплого пола является смесительным. Схема циркуляции здесь такова:

• горячая вода через коллектор поступает в систему теплого пола;
• у нее должна быть определенная температура, которая отслеживается именно в процессе прохождения через трехходовой клапан;
• как только ее значение будет превышать допустимое, клапан открывает один из контуров, который соединен с обраткой отопления;
• внутрь поступает охлажденный теплоноситель, понижая температуру,
• после чего смешанная вода поступает в отопительный контур теплого пола;
• как только температура упадет до требуемой, внутри клапана перекрывается штоком контур с обраткой.

Разводка труб для теплого пола с трехходовым клапаном

Трехходовые клапаны с приводами

Специалисты утверждают, что регулировка трехходового клапана с помощью термоголовки и датчика – самая простая и точная. К тому же в ней нет затрат электроэнергии. Именно поэтому этот тип трехходовых клапанов сегодня популярен. Но управлять процессом можно и другими способами.

Простой из них – ручной. Скажем прямо, не самый точный вариант, потому что диапазон глубины погружения штока выставляется рукояткой, расположенной снаружи корпуса клапана.

Внимание! Клапан с такой регулировкой рекомендуется использовать лишь в тех отопительных системах, где перепады температуры теплоносителя незначительны.

Второй вариант – это управление температурным режимом с помощью электроприводов. Они получают команды от контроллера.

Клапан трехходовой с приводом

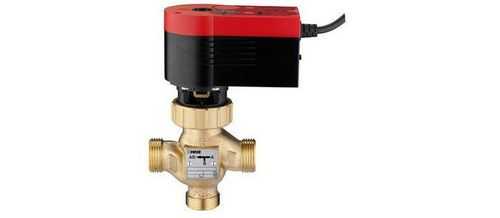

Трехходовой клапан с электроприводом

Установленные на клапанах двигатели часто называют сервоприводами. По сути, это обычные электродвигатели, в которых вал не крутиться, а поворачивается на определенный градус. Необходимо отметить, что в эту категорию входят любые типы двигателей, к примеру, тепловые. Главное – выполнять условие поворота, а не вращения.

Производители сегодня предлагают две позиции, касающиеся комплектации. Первая – это полный пакет, в который входит контроллер и температурный датчик. Есть возможность сразу настроить прибор на требуемую температуру, а также на угол поворота, к примеру, от 0 до 180°. При этом возможны любые промежуточные значения. Вторая – это отдельный привод с датчиком внутри, к которому надо добавить контроллер, как отдельно стоящий элемент.

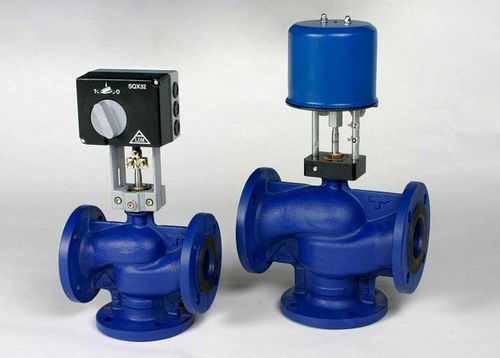

Чугунная арматура с сервоприводом для больших сетей отопления

Что касается контроллера, то это прибор, который решает задачи по управлению сигналами. В случае с отоплением он реагирует на температурные изменения, которые ему сигнализирует температурный датчик. Он сигналы обрабатывает и решает, что делать – открывать клапан или закрывать, а точнее, поворачивать по часовой стрелке или против.

Сегодня производители предлагают огромную модельную линейку трехходовых кранов с электроприводами. Одна из самых популярных марок – «ESBE» (Швеция).

Трехходовой клапан ESBE с электроприводом

В первую очередь надо обозначить, что у этой марки клапанов внутри располагается шарик со сквозными прорезями. Последние открывают или закрывают два канала, третий всегда остается открытым. Через него в отопительную систему поступает теплоноситель. Градус поворота – 90÷180°.

ESBE от шведского производителя

В магазинах клапан этой модели продается отдельно от сервопривода, поэтому перед установкой их соединяют между собой путем вставки оси (вала) привода в верхнюю часть штока. В нем под ось есть отверстие. После чего надо точно по инструкции, приложенной к прибору, провести настройку в плане температурного режима.

Сегодня производитель предлагает достаточно широкий модельный ряд трехходовых клапанов ESBE с приводом и без такового:

Другие модели трехходовых клапанов

Еще один известный бренд – трехходовой клапан Навьен от южнокорейской компании. Необходимо отметить, что этот прибор является неотъемлемой частью двухконтурного котла этого производителя. И устанавливается он внутрь отопительного оборудования. Его основное назначение – разделять теплоноситель на подачу в отопительную сеть и на горячее водоснабжение.

Внимание! Клапаны Навьен не подлежат ремонту. Основная причина поломки – шестеренчатая передача от мотора к штоку. Запчасти нигде не продаются. При выходе из строя прибор должен заменяться новым.

Трехходовой клапан Навьен

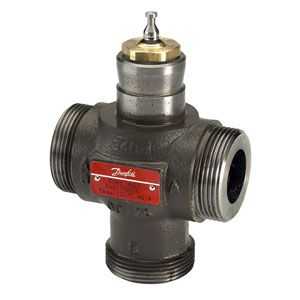

Датская компания Danfoss – известный производитель трехходовых клапанов. Она предлагает четыре модели, которые предназначаются для разных систем:

Фото	Модель	Назначение
	VF3	Используется в системах кондиционирования и теплоснабжения. Материал изготовления – чугун. С фланцевым соединением.
	VMV	Применяется только в системах отопления. Материал изготовления – бронза или нержавейка.
	VRB3	Это смеситель, который используется и в отопительных системах, и в холодильных установках. Материал – нержавеющая сталь.
	VRG3	Устанавливается в отопительных сетях или при транспортировке хладагента. Материал или нержавейка, или чугун.

Схемы подключения трехходового клапана к отопительной сети

После всего разбора относительно конструкции клапана и его принципа работы появилось понимание, как его можно использовать в различных отопительных системах. Чаще всего его используют в трех случаях.

• В системе теплых полов температура теплоносителя должна быть в пределах +45°С. Именно этот режим и поддерживается с помощью прибора. Об это уже говорилось выше, и было показано, как это должно работать.
• Для защиты твердотопливных котлов от образования внутри топки конденсата. Это случается, когда относительно сильно холодная вода по обратке попадает в теплообменник генератора. От этого на внешних поверхностях образуются капли воды от сконденсированного пара. Того допускать нельзя, потому что конденсат сокращает срок эксплуатации оборудования.
• Если есть необходимость поддерживать разный температурный режим в разных частях отопительной системы.

Первый вариант рассматривать не будет, потому что он уже был описан. Что касается второго случая, то надо за основу разбора брать фото ниже.

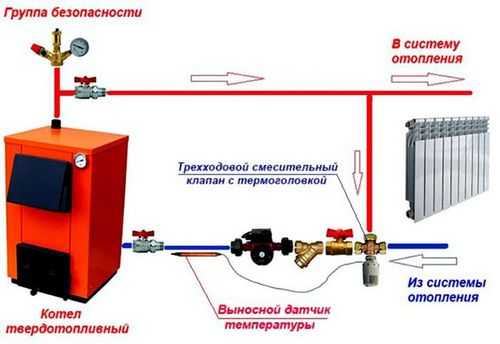

Схема обвязки твердотопливного котла с трехходовым клапаном

На схеме двойной контур: один большой проходит через радиаторы, второй – короткий через байпас (это вертикальная красная линия, начало которой вверху до радиаторов, конец упирается внизу в клапан). Пока котел не разогрелся, теплоноситель движется по короткому контуру. Температура поднялась до необходимой, клапан закрывает байпас и открывает обратку (нижняя синяя линия).

И третья позиция, в основе которой лежит распределение теплоносителя по потребителям, в них требуемая температура не всегда является одинаковой. К примеру, для бойлера косвенного нагрева требуется вода с большей температурой, для батарей с меньшей, а для теплых полов и того меньше.

Внимание! В такой схеме нет необходимости устанавливать регулирующую запорную арматуру перед бойлером.

Принципиальная схема разводки с установкой трехходового клапана должна быть приблизительно такой, как показано на фото ниже.

Распределение теплоносителя по потребителям

Трехходовые клапаны для отопления с фиксированной температурой теплоносителя

Это так называемый бюджетный вариант. По цене он дешевле 30-35% от приборов с приводами. Чем он отличается от всех остальных. В его конструкции нет ни штоков, ни датчиков, ни термоголовок. Внутри установлен так называемый термостатический элемент, который настроен на определенную температуру теплоносителя. К примеру, это может быть или 45°, или 65°. То есть, показатель может быть любым в зависимости от требований потребителя горячей воды.

Элемент выбирают на заводе и там же устанавливают, поэтому на клапане обязательно указывают, какая температура на выходе будет после него. К примеру, если вам требуется клапан для теплого пола, то выбираем с температурой 45°.

Положительной стороной этих приборов является их дешевизна. Отрицательной – невозможность настраивать температурный режим воды.

Внимание! Если клапан этого типа устанавливается на байпас твердотопливного котла, то необходимо перед покупкой изучить паспорт самого генератора. Основной показатель для клапана – температура воды в обратном контуре. Именно по ней и подбирается прибор.

Термостатическая модель

Правила установки трехходового клапана в системе отопления

Трехходовой клапан с сервоприводом или без такового установить своими руками несложно. Это просто запорная арматура, но надо отметить, что она может иметь разные способы крепления. Обычно их два: резьбовой или фланцевый. В первой позиции резьба может быть внутренней или внешней. В любом случае соединение с трубами производится посредству герметизирующих материалов, таких как фум-лента или пакля. Что касается фланцевого соединения, то для его герметичности надо изготовить прокладку из термостойкой резины или паранита.

Правильное соединение клапана с трубами

Есть два нюанса, которые касаются правильного монтажа.

• Прибор устанавливается обычно на обратном контуре до циркуляционного насоса, потому что выходной патрубок всегда открытый.
• Ставить в систему трубопроводов надо клапан точно по стрелке движения теплоносителя. Последняя указывается на корпусе прибора.

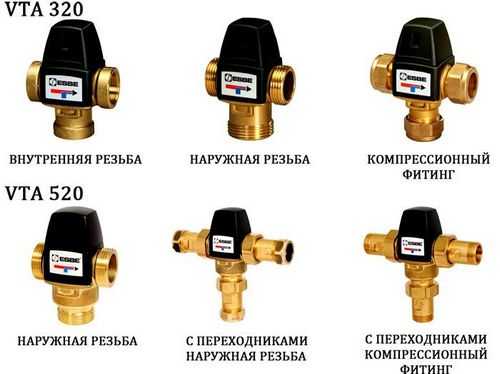

Виды соединения клапана с трубами

Цены на трехходовые клапаны

Цены на трехходовые клапаны для отопления с терморегулятором и приводом сильно разняться. В основном все дело в том, в какие отопительные системы они должны быть установлены. Это касается давления внутри сети и температуры теплоносителя. Конечно, приборы с приводом стоят дороже.

Разнообразие трехходовых клапанов иногда ставить в тупик при их выборе. Не каждый может сразу определить, какой прибор нужно приобрести для конкретной системы отопления. Поэтому обращайтесь к нам в комментариях, и наши специалисты ответят на все ваши вопросы.

Статья по теме:

Терморегуляторы с датчиком температуры воздуха. В отдельном материале представлено практическое руководство по выбору и монтажу терморегуляторов.

Видео: трёхходовой клапан для систем отопления

Похожие статьи

kirpich174.ru

Зачем нужен термостатический клапан для твердотопливных котлов

Содержимое:

1. Для чего нужен трёхходовой клапан для котла
2. Как работает трехходовой термоклапан для ТТ котла
3. Как выбрать трехходовой клапан к котлу
   1. Какой марки термосмесительный клапан поставить
4. Как и в какое место устанавливается клапан

Закипание теплоносителя, вследствие перегрева, является распространенной проблемой эксплуатации котлов, работающих на твердом топливе. Для подержания необходимой температуры, подключения сразу нескольких контуров к отопительному оборудованию, используется термостатический клапан для твердотопливных котлов.

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

• Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.

• Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров. При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.


Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Как работает трехходовой термоклапан для ТТ котла

Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.

Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:

• Распределительный трёхходовой термостатический клапан для твердотопливного котла, служит для разделения потока циркулирующей жидкости для двух отопительных контуров, работающих при одинаковой температуре нагрева. Арматура имеет один вход и два выхода, и работает, в зависимости от конструкции, при постоянном или переменном давлении в системе отопления.

• Трехходовой смесительный клапан для твердотопливного котла нужен при одновременном подключении теплых полов, с максимальным пределом температуры 55°С (оптимальный показатель 45°С) и радиаторной системы, работающей при 80-90°С. Поток, идущий к теплым полам, разбавляется холодной водой, что позволяет уменьшить интенсивность нагрева. Устройство трехходового клапана имеет два входа (для подключения горячей и холодной воды) и один выход.


Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.

Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:

1. На подачу или обратку в теплые полы.

2. На подающий трубопровод, идущий от котла.


Монтаж выполняют по стрелкам и обозначениям, указанным на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Как выбрать трехходовой клапан к котлу

Чтобы подобрать клапан, потребуется учесть несколько важных характеристик, связанных как с работой самого котла, так и регулирующей арматуры. На выбор влияют следующие параметры:

• Рабочие параметры теплоносителя – указаны в технической документации, прилагаемой к котлам. Как правило, температура обратки составляет 45-50°С.

• Пропускная способность.

• Тип привода – энергонезависимый трехходовой смесительный клапан, имеет механический регулятор. Обеспечивает стабильную температуру теплоносителя, независимо от интенсивности нагрева помещения. Трехходовой термостатический смесительный клапан для твердотопливного котла, идет в комплекте с шаровым накладным датчиком, реагирующим исключительно на температуру поступающего теплоносителя. Используется в бытовых условиях.
  Устройства с электронным управлением, позволяют устанавливать параметры нагрева по комнатам. Такие трехходовые термостатические смесительные клапаны для твердотопливных котлов с выносным датчиком, подключаются к сервоприводу, комнатным термостатам.


Электронный клапан чувствителен к изменениям температуры в жилых помещениях. Установка устройства с сервоприводом, подключенного к термодатчику, экономит от 10-25% затрат на отопление.

Какой марки термосмесительный клапан поставить на ТТ котел

Запорную и регулирующую арматуру изготавливают несколько зарубежных и отечественных производителей. С помощью отзывов потребителей, были выбраны наиболее популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:



• ESBE – шведская компания, поставляющая запорную и регулирующую арматуру, практически по всему миру. Главный акцент, компания делает на энергосберегающих технологиях и автоматизации управления.
  Потребителю предлагается модельный ряд термосмесительных и распределительных клапанов, с встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.

• Watts – компания из США, владеющая тремя крупными подразделениями. Запорная и регулирующая арматура, изготавливается в Германии и полностью соответствует требованиям, действующим в странах ЕС.
  Особенностью продукции является выпуск отдельной серии клапанов, предназначенных для подключения к теплым полам и радиаторам. Потребителю, под маркой Watts, предлагают все необходимые для монтажа комплектующие и устройства, включая термодатчики, сервоприводы и т.п.

• Caleffi – итальянская компания, известная тем, что выпускает регулирующую и запорную арматуру, для таких концернов как Viessmann, Buderus, Vaillant, Grundfos. Особый акцент, компания делает на производстве клапанов и водораспределительных узлов для теплых полов. В ассортименте продукции предлагается смесительный узел в полной комплектации.
  Компания изготавливает оборудование, предназначенное для бытовых и промышленных объектов. Термостатические клапаны Caleffi, разработаны с учетом особенностей работы твердотопливных котлов.

• Valtec – совместная, итало-российская компания, которая была создана в 2002 г, с целью изготовления запорной и регулирующей арматуры для систем отопления, и водоснабжения. Продукция пользуется популярностью, за счет оптимального соотношения стоимости и качества предлагаемого сантехнического оборудования.

  На все термосмесительные клапана, действует заводская гарантия 10 лет. Риски покрывает обязательное страхование всего выпускаемого оборудования. Продукция Valtec, предлагается отечественному потребителю по самой доступной среди аналогов стоимости.

• Herz – один из старейших производителей сантехнической арматуры в Европе. Австрийская компания осуществляет свою деятельность еще с 1896 г. Собственностью Herz является несколько запатентованных инноваций, повлиявших на экономичность, внешний вид и длительность эксплуатации устройств.
  Компания делает акцент на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под маркой DE LUXE.

• Danfoss – компания, которая была создана как небольшой семейный бизнес, в Дании, в 1933 г. На данный момент, штат сотрудников компании включает более 24 тыс. человек. Продукция поставляется более чем в 100 стран мира.
  Продукция Danfoss, предназначена для бытовых и промышленных систем отопления. В ассортименте представлены термостатические клапаны с механической и электронной настройкой. Потребителю предлагают сервоприводы и термодатчики.

• Systemair – норвежская компания, созданная в 1974 г, активы которой, постоянно увеличиваются. В 2000 годах, продукция концерна стала доступна отечественному потребителю. Производственные цеха, изготавливающие продукцию для России, расположены в Литве, Турции, а с 2011 г в РФ, что позволило снизить себестоимость изделий.
  Вся сантехническая арматура Systemair, проходит обязательную сертификацию. Осуществляется постоянный контроль качества.

• Barberi – итальянская компания, изготавливающая простые регулирующие устройства с высокой степенью надежности. Особой популярностью пользуются смесительные узлы с встроенными термочувствительными элементами.

  Механические термосмесительные клапана Barberi, предназначены для открытых и закрытых систем отопления. Серия L-comfort, разработана для подключения к теплым полам.


Как и в какое место устанавливается термостатический клапан ТТ котла

Чтобы правильно подключить трехходовой термоклапан защиты от перегрева к твердотопливному котлу, требуется определить цель, для которой будет использоваться регулирующая арматура:

• Защита котла – правильная установка распределительного клапана осуществляется на подачу теплоносителя, незакрывающимся отверстием в сторону котла. Смесительный узел устанавливается исключительно на обратку. Сразу после включения котла, теплоноситель циркулирует по малому кругу системы отопления, после нагревания, клапан начинает пропускать жидкость в водяной контур.

• Регулирование температуры в контурах отопления – гидравлическая обвязка предусматривает установку коллектора между котлом и клапаном. Смесительный узел, в данном случае, устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку циркуляционного насоса после регулирующего узла. Распределительный пропускной клапан ставится на обратку.


Для облегчения монтажа, схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, указана на корпусе арматуры, стрелочками или буквенными обозначениями. Устанавливать узел можно исключительно по указанному направлению.

Термостатический клапан является необходимым устройством обвязки твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких контуров отопления с разными температурными характеристиками.

avtonomnoeteplo.ru

Трехходовой клапан для отопления с терморегулятором

Трехходовой клапан для отопления особенно необходим, когда в доме нужно распределить горячую воду равномерно в радиаторах, системе водоснабжения и в системе теплого пола.

Устройство конструкции

Внешне трехходовой кран выглядит, как тройной отвод, такую деталь делают бронзовой или выливают из латуни, на ней располагается пластиковая вращающаяся ручка, с помощью которой можно регулировать подачу воды. Под ней датчик, который реагирует на тепло и шток, в котором крепко установлен элемент в виде конуса.

По составу конструкция клапана состоит из:

• металлический корпус;
• регулятор, реагирующий на температуру;
• элемент в виде конуса;
• шток;
• сидение;
• зона смешивания давления;
• уплотняющий элемент.

Запорная арматура корректирует непостоянную температуру воды. Использование такой системы не только обеспечивает комфорт, но и позволяет существенно экономить средства. Связано это с тем, что за счет регулятора происходит значительно меньшее потребление топлива на нагрев. А в системе теплых полов это еще и незаменимая вещь, она не позволяет полам перегреться, создавая дискомфортные ощущения, она обеспечивает плавный, незаметный нагрев.

Принцип работы конструкции

Устанавливают клапан обычно в отопительной системе там, где поток нужно разделить на 2 контура. В первом поток с постоянной температурой, а во втором, наоборот – с непостоянной. Обычно постоянная температура должна поддерживаться там, где поток должен быть в необходимом объеме и качестве. Он будет контролироваться с учетом этих показателей.

Поток с непостоянной температурой может использоваться там, где к качеству жидкости нет требований. В таком случае внимание уделяют количественному показателю, то есть требования к объему воды.

Двухходовой регулирующий клапан

Существуют двухходовые клапаны, двое из которых можно совместить между собой и получится трехходовой кран. Только работать такая пара должна реверсивно, потому как когда закрывается один элемент, то другой открывается.

Вода поступает через шланги до тех пор, пока не нагреется до выставленного уровня температуры. Клапан обеспечивает поступление воды непосредственно в эксплуатацию из котельной в нужной температуре, предварительно выставленной регулятором.

Если все же будут нарушены нормы предельной температуры, то сработает компонент клапана, который давит на шток. Шток будет двигаться, а элемент в виде конуса выйдет из сидения, тем самым открывая каналы. Процесс этот идет до тех пор, пока температура не станет такой, какая была необходима изначально.

Существует трехходовой клапан для отопления с шаровой деталью, вместо конусной. Тогда шток будет вращаться. Есть еще один вид клапана, там будет сектор вместо шара. Сектор просто перекрывает водный поток.

Виды трехходовых конструкций по типу приводов

Немаловажную роль в работе клапана играет привод.

Системы классифицируют по типу привода.

Обычная система клапана с приводом заключается в том, что привод давит на шток из-за датчика температуры, нормы которой выставляются заранее. Такой стандартный привод можно заменить на любой другой.

Процессом управляет термочувствительный элемент, с помощью датчика температуры, который можно снимать для замены. Трехходовой клапан для отопления, оснащенный таким компонентом, лучше других справляется со своей задачей.

Трехходовой клапан с электроприводом

Популярность в использовании получили клапаны с электрическим приводом. Смысл работы заключается в том, что управляет приводом специальный контроллер. Есть регулирующие электрические компоненты, которые постоянно измеряют данные о потоках и подают сигнал контроллеру, а он уже в свою очередь регулирует работу привода.

Клапан с газовым терморегулятором, оснащен следящим приводом. Эта система работает без контроллера, регулируется краном. На него поступает предупреждение от терморегулятора. Обычно в составе шаровый элемент или секторный.

Классификация по принципу работы

По принципу работы клапан делится на разделительный и смесительный.

Смесительный клапан смешивает горячие и холодные потоки вместе. Наилучшим образом подходит такая система для теплого пола. Как работает регулирование температуры? Нужно знать данные температуры входящих потоков, это поможет посчитать пропорции и выполнить необходимые значения.

Разделительный клапан имеет один вход и 2 выхода. Если правильно установить арматуру, то она будет разделять поток на два.

Внешне эти устройства не отличаются. Но есть отличия внутри. У смесительного теплочувствительного клапана есть шток с шаровым краном. Обычно он посередине и закрывает выход.

Разделительная система имеет два клапана в штоке. Первый клапан нажимает на сидение и закрывает канал, второй тем временем открывает другой канал.

Принцип работы трехходового клапана

Смесительная система может быть ручного управления и электрического. Чаще всего применяют ручную систему. Она выглядит как кран, у которого регулирующий компонент в виде шара и три разветвления на трубы.

Электрическая система подразумевает под собой автоуправление, обычно применяют в частном доме для качественного отопления. А также вполне можно совместить с процессом отопления системы теплого пола.

Клапаны с терморегулятором необходимо подбирать, учитывая показатели диаметра труб и коэффициент давления, в противном случае можно нарушить всю систему.

Плюсы установки трехходового клапана:

Установка трехходового клапана

• легко устанавливается;
• нет необходимости отслеживать работу;
• простота в работе и легко меняется;
• долговечность использования;
• поломку можно устранить самостоятельно;
• клапан абсолютно не проницаем;
• низкое гидромеханическое сопротивление;
• водный поток не застаивается.

Схема монтажа

Клапан устанавливают для процесса отопления по схеме с первым контуром кругооборота.

В первом контуре вода проходит, нагреваясь до нужной температуры, обычно 40–50 градусов по Цельсию. Потом идет запуск штока, который открывает холодные потоки воды. Для эффективности работы системы после клапана нужно ставить насос.

Возможен вариант, где основную роль играет насос и терморегулятор. После первого круга, водный тепловой поток будет поступать по мере необходимости, и совершать оборот по всей системе. Насос и кран будут подчинены контроллеру.

Устанавливают арматуру так, чтобы стрелки манометра показывали на движение воды.

Если необходимо при установке произвести сварку, то нужно следить за тем, чтобы клапан не перегрелся. И устанавливать его нужно в доступном месте.

Можно и даже нужно установить фильтр для очистки воды, так как некоторые клапаны заниженного качества. Рекомендуется выбирать хорошие фильтры и менять по мере необходимости.

Правила выбора

Есть несколько рекомендаций, как выбрать подходящий клапан.

Следует обращать внимание на размер разъемов регулятора температуры, ведь они должны подходить к трубам системы. Обычно диаметр равен 2–4 см. Если все же нет подходящего размера, можно использовать переходник.

Показатели пропускной способности труб играют очень важную роль в монтаже.

Если решено, что клапан будет устанавливаться для функционирования теплых полов, то нужно убедиться в том, что следящий привод, возможно, будет подсоединить.

О покупке термостатического клапана лучше проконсультироваться у специалиста. Ошибка при монтировании может привести к перепадам температуры потоков. И самым неприятным моментом может стать прорыв трубы.

Обор популярных моделей

Клапан торговой марки Esbe один из самых популярных. Производство арматуры налажено десятками лет в Швейцарии. За период своего существования компания зарекомендовала себя как надежного поставщика, выпускающего качественную продукцию.

Компания Honeywell также выпускает краны, они отличаются удобством и простотой в эксплуатации. У них относительно небольшой размер и долгий срок службы.

Продукция Valtec хоть и недавно появилась на рынке, но компания уже успела зарекомендовать себя как динамично развивающуюся и уже заключила договора поставок в Россию и Италию. Гарантия на эту продукцию 7 лет, за вполне доступную стоимость.

Популярна модель IMI Heimeier – это предохранительный клапан с терморегулятором разделительного типа работы. Он отлично справляется с распределением горячих и холодных потоков. Деталь выливается из бронзы и оснащена колпачком. Шток выполнен из нержавеющей стали, с мощным уплотнением в виде кольца.

Модель бывает только с плоским уплотнением или уплотнение и тройное развитие. Если нужно соединить со штуцерами, то обычно прибегают к сварочной работе либо к пайке. Уплотнение бывает конусообразное и наружная резьба. Если нужно соединять с фитингами, то трубы подойдут из стали, меди или пластика.

Выводы

Трехходовой клапан для отопления используется в системе подачи воды с целью получить ее в нужной температуре. Наподобие обычного смесителя, который регулирует воду теплее или холоднее.

Приобретая такую арматуру, обращайте внимание на технические характеристики, такие как диаметр, можно ли поставить следящий привод, какой объем способен выдержать водопровод.

Отзывы

Станислав, 42 года: «Использую такой прибор, хочу поделиться своим опытом. Если вы никак не можете повлиять на температуру потока, то знайте, что можно повлиять на ее количество. Трехходовой клапан с терморегулятором как раз ограничивает объем воды, благодаря чему комната будет нагреваться, независимо от количества поступающей воды. Трехходовой клапан для отопления и терморегулятор, который устанавливают на батарею, можно использовать отдельно. Но в частных домах лучше использовать смешанный метод для эффективности».

Анатолий, 55 лет: «Можно контролировать температуру в комнатах другим способом. Если клапан с терморегулятором перевести в другой режим работы, например, менять температуру воды до поступления к батареям. Переключать можно на самом котле, если в частном доме. А в многоквартирном доме, так как доступ к котельной ограничен, можно регулировать выделяемое тепло».

Видео: Трёхходовой клапан для систем отопления

teplyhouse.ru
