Как правильно сделать вытяжку в частном доме?

Для прочтения требуется ~4 минуты

Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

Естественная вентиляция

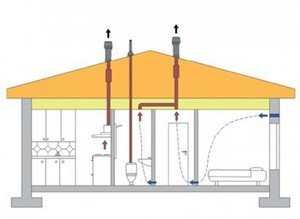

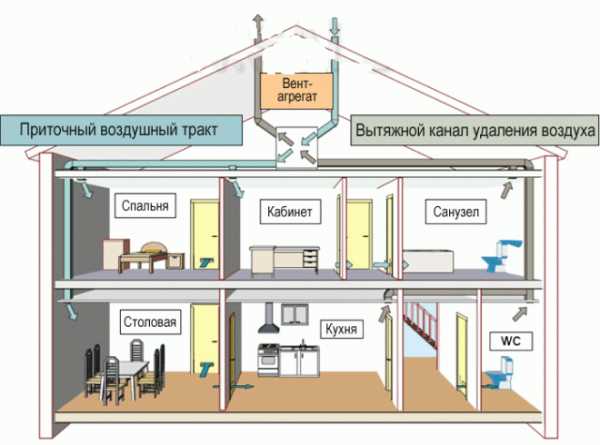

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Можно проветривать дом четырьмя способами:

  • канальным, когда дом оснащается вертикально расположенными каналами.
  • бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
  • постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
  • периодическим, когда «новый» воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

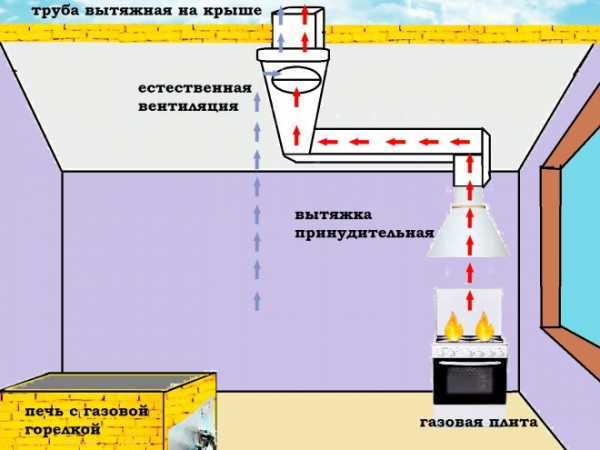

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

  • приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
  • приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
  • приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
  • приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

  • решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
  • фильтры, препятствующие проникновению в дом пыли и пыльцы;
  • воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
  • вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
  • звукопоглотители, обеспечивающие бесшумную работу системы;
  • калориферы, подогревающие поступающий воздух;
  • вентиляционные каналы, обеспечивающие перемещение воздуха.

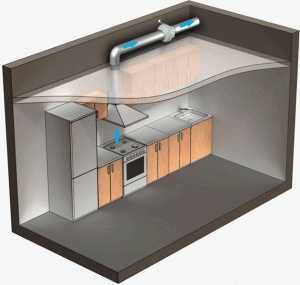

Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье, а как правильно подобрать – в этой). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

  • строительный уровень;
  • рулетка;
  • перфоратор;
  • набор отверток;
  • лобзик;
  • ножовка по металлу;
  • герметик силиконовый.

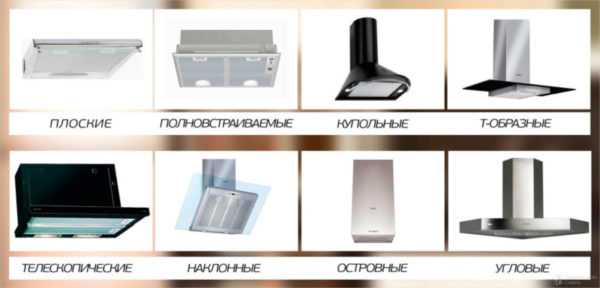

Производители вытяжек предоставляют потребителям три основных модификации устройств:

  • подвесные;
  • встраиваемые;
  • купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

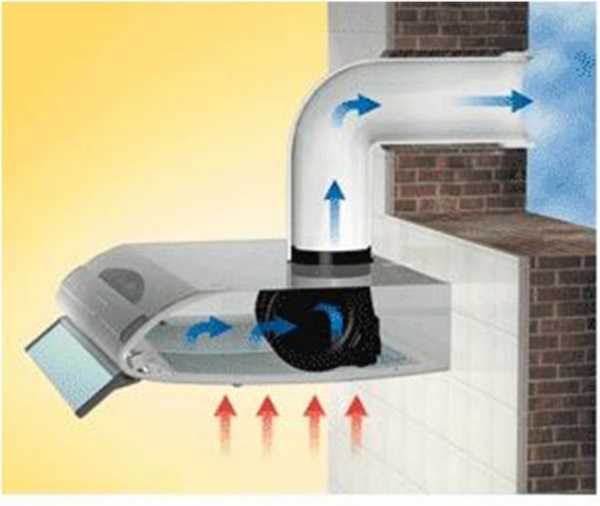

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции (подробнее), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

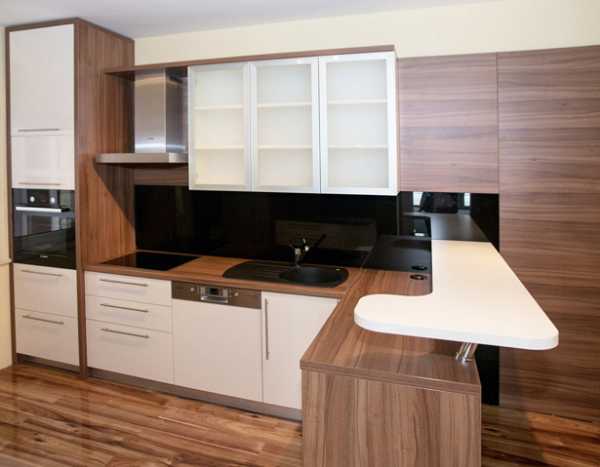

Встраиваемая техника практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

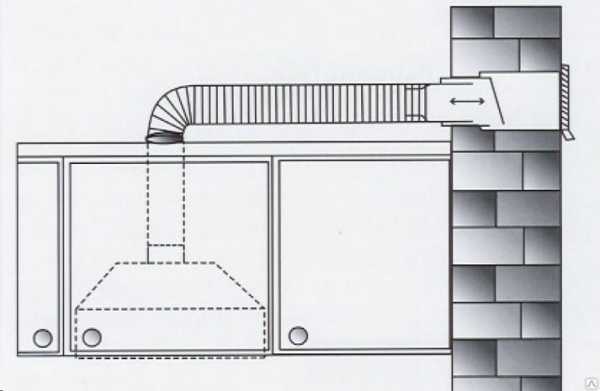

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

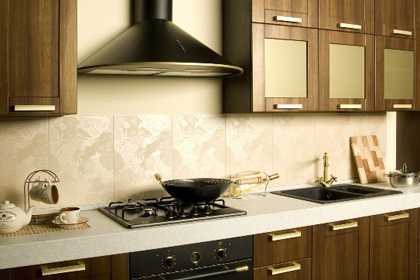

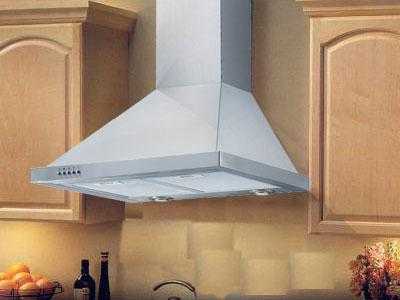

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

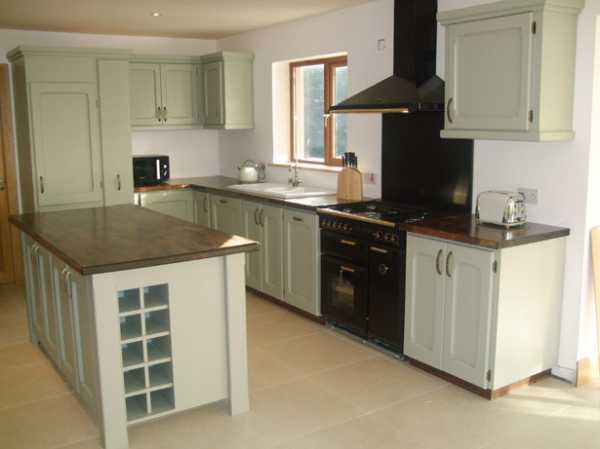

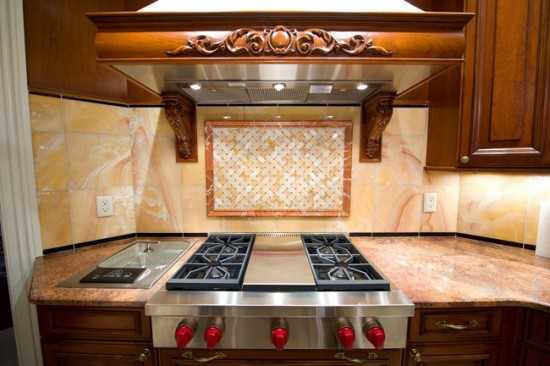

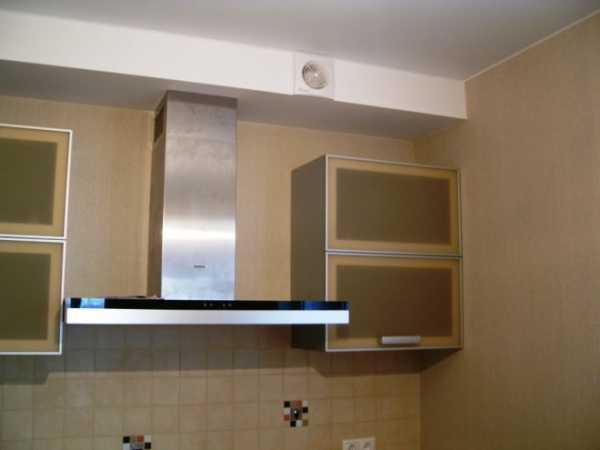

Установка корпуса кухонной вытяжки над газовой плитой

Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.

Существует три варианта монтажа:

  • встроенный;
  • с креплением к нижней части шкафа;
  • с креплением на стену.

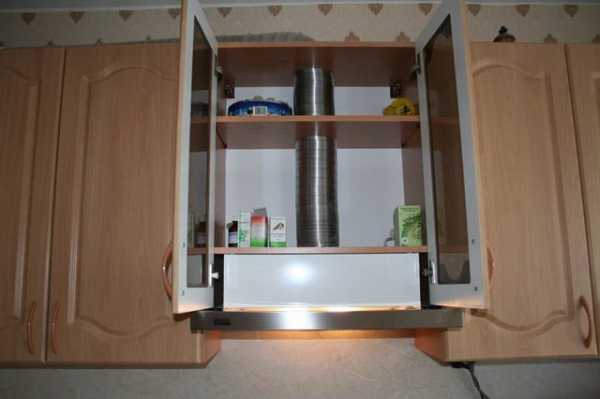

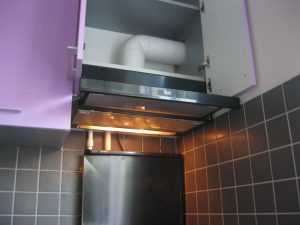

Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.

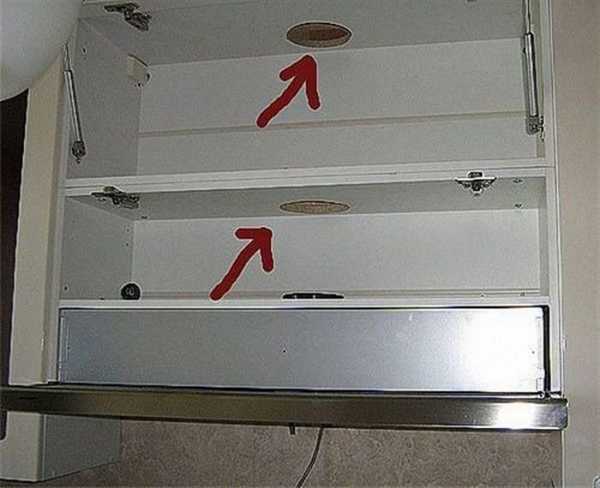

На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.

Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.

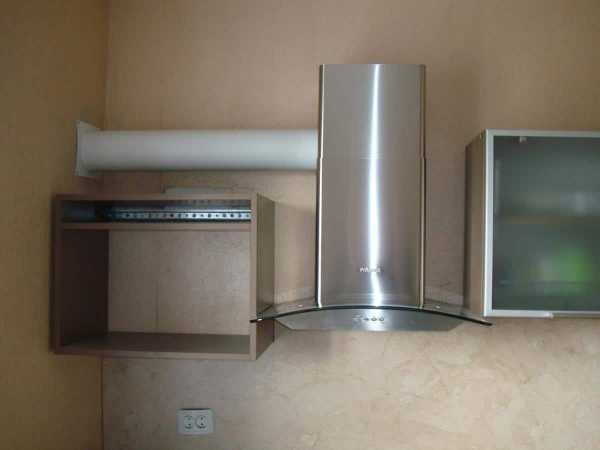

При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.

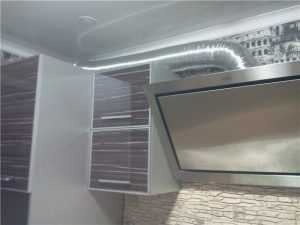

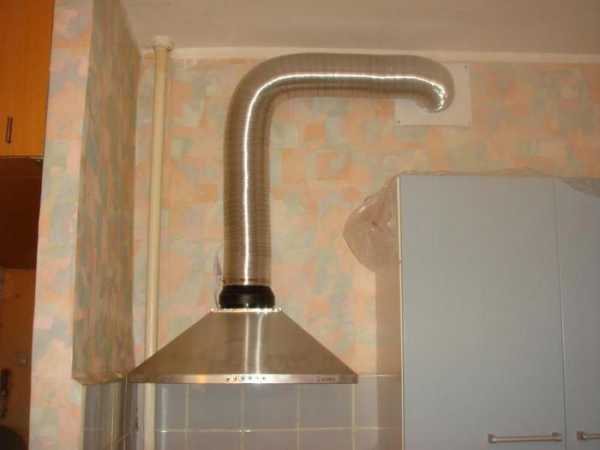

Подключение воздуховода

Прежде чем подключить к вытяжке воздуховод, нужно определиться с выбором материала изготовления. Существуют две разновидности труб для вывода отработанного воздуха из помещения (подробнее читайте здесь):

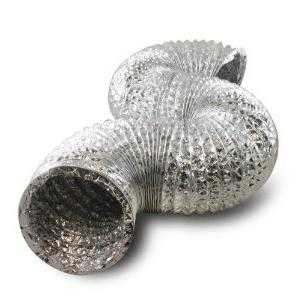

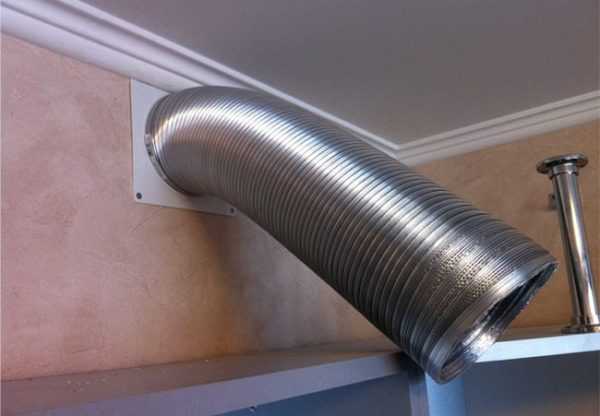

  • гофрированные, которые изготавливаются из алюминия. Хотя монтаж этого вида труб не требует дополнительных переходников, свойство шумоизоляции гофрированных изделий очень низкое. Однако шум во время работы вытяжки можно снизить за счет натяжения трубы.

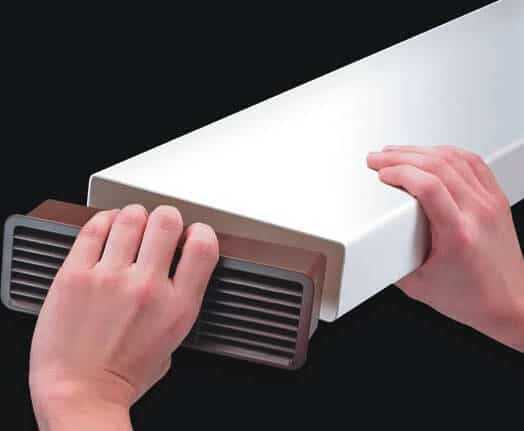

  • пластиковые, имеющие сечение как прямоугольное, так и круглое. В последних во время эксплуатации скапливается гораздо меньше загрязнений, сопротивление ниже, чем в прямоугольных трубах. Для установки этого класса понадобятся Г-образные переходники.

Но независимо от материала изготовления и сечения, диаметр воздуховода должен совпадать с входным отверстием вытяжки. При меньшем размере трубы кухонная вытяжка будет работать в усиленном режиме, что приведет к скорой поломке двигателя.

Установленный воздуховод не должен полностью перекрывать отверстие шахты естественной вентиляции. Для этого приобретается и устанавливается специальная решетка, клапан которой при включении вытяжки закрывается, а после окончания работы устройства открывается. Такой режим работы дает возможность в полной мере работать системе естественной циркуляции воздуха.

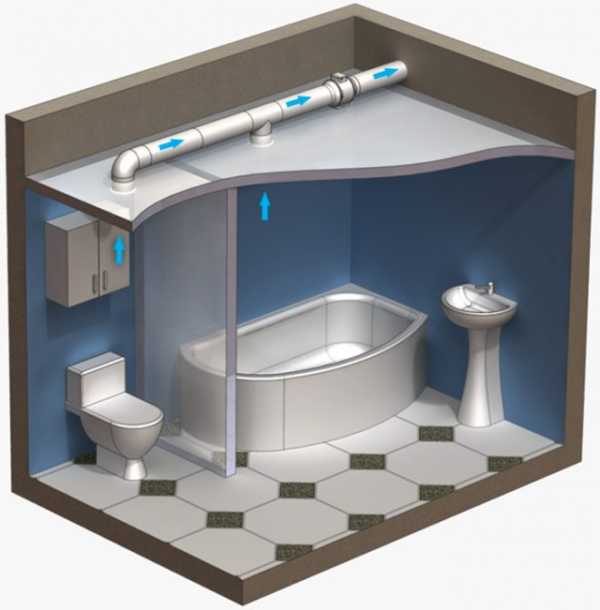

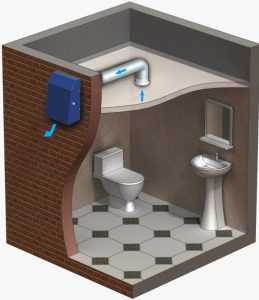

Вентиляция в ванной и туалете

Задача установленной вентиляции в санузле сводится к очистке этого помещения от различных запахов и устранению высокой влажности.

Так как работа естественной вытяжки полностью зависит от внешних климатических факторов, то она не всегда сможет справляться со своей задачей. Кроме того, отсутствие специальных решёток с наружной стороны вентиляционных каналов дает возможность попадать в дом мелким грызунам и насекомым. Однако система естественной циркуляции воздуха имеет свои преимущества, которые заключаются в простоте конструкции и относительно невысокой цене. Отсутствие сложных механических элементов в естественной вытяжке предрекает ей долгую и бесперебойную работу.

Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.

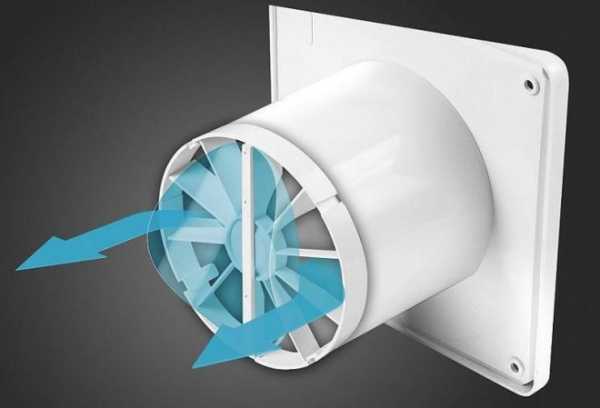

Вентиляторы принудительной вытяжки, устанавливаемые в санузле, могут работать как от выключателя света, так и иметь отдельную точку питания. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. В этом случае работа системы начинается, когда влажность в помещении достигнет определенного уровня. Также существуют модели, которые снабжены датчиками движения, позволяющие активировать циркуляцию воздуха при входе человека в помещение.

Вентиляция подвала

Для вентиляции подвала можно ограничиться монтажом нескольких отверстий в цокольной части дома. Располагаться проемы должны в противоположных частях помещения. Кроме того, отверстия должны оборудоваться специальными сетками или решетками.

Такой способ проветривания довольно прост в своей организации, но как и вся система естественной вентиляции, напрямую зависим от погодных условий.

Более эффективным методом является система, в которой используются две трубы, шириной 8–15 см. В этом случае приточный канал монтируется таким образом, чтобы нижняя часть трубы располагалась на высоте 20–40 см от пола. Верхний же конец должен закрепляться на улице, чтобы промежуток до земли составлял 40–60 см.

Нижний конец вытяжной трубы монтируется прямо под потолком, а наружная часть через перекрытия выводится к кровле и закрепляется в 30–60 см от нее.

Как сделать короб для воздуховода

Некоторые модели воздуховодов не вписываются в общий дизайн помещения. Выходом из этой ситуации является скрытие канала в специальном коробе. Подробнее…

По материалу изготовления декоративные конструкции бывают:

  • пластиковыми;
  • деревянными;
  • стальными;
  • изготовленными из МДФ, ДСП или гипсокартона.

Однако при монтаже короба учитывается, что он постоянно будет подвергаться воздействию со стороны гари, жира и прочих побочных продуктов, возникающих во время приготовления пищи. Отсюда следует, что конструкция должна хорошо отмываться и чиститься. Только в этом случае декоративный короб впишется в общий дизайн помещения.

Видео: как установить вытяжку и вентиляция через стену в частном (в т.ч. деревянном) доме своими руками

Вентиляции как принудительная, так и естественная будет выполнять свою функцию только в том случае, если вся система организована правильно. А для этого необходимо учитывать размеры помещения и климатические условия, в которых будет работать система.

diz-kitchen.ru

монтаж своими руками, выбор и подсчёт параметров

Вентиляционный канал в частном доме является единственным способом получить свежий воздух в жилом помещении. Приток воздуха должен быть постоянным, чтобы каждый член семьи мог оставаться здоровым. Создать вентиляцию несложно, а вот подобрать один из вариантов непросто. Схема дома поможет в этом вопросе, ведь от самого строения будет зависеть будущая вытяжка. А она обеспечит жильцам дома защиту от плесени, грибков, сырости.

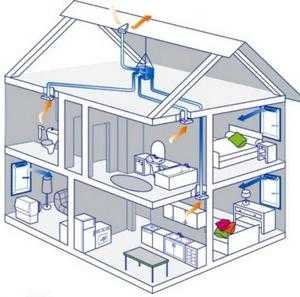

Виды вентиляции в частном доме

Установка вентиляции в частном доме станет неотъемлемой частью постройки. Специалисты в строительном деле утверждают, что именно эта работа требует немало сил. В частном доме можно создать два варианта вытяжных систем:

  • вытяжная вентиляция;
  • приточно-вытяжная.

Вытяжная вентиляция позволит воздуху внутри помещения беспрепятственно вытекать наружу при помощи принудительного вмешательства, а поступать свежий воздух будет через каналы естественным путём.

Приточно-вытяжная схема подразумевает принудительный сброс и приток свежего воздуха в дом. Эта схема многое сложнее в исполнении, цены на элементы дороже, а потому она редко применяется в строительстве небольших частных домов.

В свою очередь, каждая из предложенных систем вентиляции может быть разделена на централизованную вытяжку и децентрализованную. В первом случае используется специальная вентиляционная установка. С её помощью происходи циркуляция воздуха в помещении. Второй вариант подразумевает расположение по всей системе нескольких агрегатов. Каждый из них работает независимо от других и устанавливается в каждом помещении дома.

Вентиляция естественная и её недостатки

В частном доме может присутствовать такая система, как естественная вентиляция. Создать её своими руками в полноценном виде не всегда возможно. Этот вопрос остро возник, когда большинство людей начало использовать пластиковые окна и утепление для стен. Ситуация породила многочисленные проблемы – повышенная сырость, образование грибка и плесени в доме. Подобных проблем не возникало, когда использовались старые окна, ведь они пропускали сквозь щели свежий воздух. Сквозняк же создавал необходимые условия для уменьшения сырости в углах частного дома.

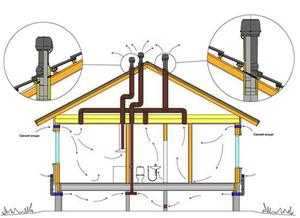

В такой системе вентиляции используется принцип работы вертикальных каналов. Они монтируются в помещении одним концом, а другой выводится чуть выше крыши дома. Так как воздух в помещении теплее того, который находится вокруг помещения, он выталкивается в канал вытяжки и способствует забору новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает много факторов, которые неподвластны человеку – температура окружающей среды, ветер, а сечение канала можно и своими руками сделать нужного диаметра.

Если обратится к специалистам строительного дела, то они утверждают, что подобная система вентиляции частного дома будет срабатывать лишь в том случае, когда показатель температуры внешнего пространства будет равен не выше 12 градусов по шкале Цельсия. Если становится жарче, то вытяжка начинает работать гораздо хуже.

Такая ситуация может показаться идеальной для зимнего времени года, но и здесь имеется особый недостаток, который невозможно игнорировать. Так как разница температур в доме и снаружи довольно ощутима, то система вентиляции начинает работать быстрее. То тепло, которое в доме накопилось за день, вылетает в буквальном смысле в трубу. Потому жители частных домов тратят на обогрев своих помещений больше ресурсов, чем этого требует нормальные условия.

Схема вентиляции частного дома подразумевает создание таких каналов в ванных комнатах. Нередко подобные вытяжки можно увидеть в кухне, подвале и ряде других помещений, где необходимо совершать большой отток воздуха из помещения. Особое внимание следует уделить помещениям, которые располагаются в частном доме ниже уровня земли. В них часто образовывается газ радон. Чтобы уменьшить его количество, рекомендуется соорудить мощный вентиляционный канал.

Те же специалисты говорят о том, что порой этих мер недостаточно. При этом рациональность системы и вовсе теряется. Этим и пользуются люди, которые могут в любой момент открыть форточку, создать сильный поток воздуха в помещениях и быстро проветрить дом. Теряется лишь один нюанс – подобная система вентиляции неприемлема, так как подвергает риску заболевания всех жителей помещения.

В итоге имеется существенные недостатки – вентиляция в частный дом такого типа подразумевает бесконтрольных потоков воздуха, а также не позволяет регулировать отток и приход.

Варианты улучшения естественной вентиляции

Всегда можно улучшить действие естественной вентиляции в частном доме даже своими руками. Для этой цели необходимо воспользоваться специальным клапаном. Его принято монтировать на входе в канал, расположенного в помещении. Это устройство оснащено автоматикой, которая реагирует на влажность. Если в помещении наблюдается повышение показателя, то автоматическое реле срабатывает и клапан открывает канал больше. В противном случае – закрывает. Чувствительным элементом становится датчик, который монтируется снаружи дома и принимает сигнал температуры окружающей среды.

Когда наступает холодное время года, клапан необходимо своими руками прикрывать. Этот нюанс позволит снизить попадание холодного воздуха в доме через вентиляционный канал. К сожалению, даже это вариант управления не способен скрыть все недостатки системы естественной вентиляции.

Принудительная вентиляция в частный дом устанавливается и при помощи другого действующего способа. Этот вариант станет гораздо дешевле предыдущего, а вот сил на его обслуживание понадобится больше. Подразумевается монтаж на каналы притока и оттока воздуха специальных решёток с клапанами. Причём последние управляются исключительно ручным способом. Регулировка осуществляется при изменении температуры окружающей среды. Рекомендуется изменять положение клапана вентиляции хотя бы один раз в сезон.

Последним вариантом улучшения естественной системы вентиляции считается установка на каналы специальных вентиляторов. Подобие такой системы вытяжки можно наблюдать в кухне. Единственным недостатком является то, что происходит дестабилизация всей системы вентиляции. Иными словами, воздух может начать прибывать из канала в кладовой или дальней комнате.

Принудительная вентиляция в частном доме

Этот вариант вентиляции может быть рассмотрен лишь в том случае, когда в частный дом поступает достаточное количество свежего воздуха. Недостатком вытяжки становится проблематичность её демонтажа, который может понадобиться при самых разных причинах.

Второстепенной проблемой становится снижение производительности канала. В этот момент прослеживается снижение циркуляции. Помещение остаётся без необходимого количества свежего воздуха. Устанавливать такую вентиляцию рекомендуется в подвале или цокольном помещении, где риск появления сырости гораздо выше, чем в остальных частях частного жилого здания. Как показывает опыт, проблем с монтажом и наладкой правильного оттока и притока воздуха не возникает. Эту процедуру можно сделать своими руками за короткий отрезок времени.

Не стоит забывать, что схема вытяжки может подразумевать и наличие вентиляторов. Эти приборы способны регулировать приток свежего воздуха. Установить их сможет своими руками любой хозяин.

Вентиляция приточная в доме

Одной из проблем частного дома считается недостаток свежего воздуха. Потому, его подачу стоит налаживать принудительно. Добиться необходимого результата можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он способен дать:

  • минимизацию поступления шума из окружающего мира, который попадает в частный дом;
  • фильтрацию воздуха;
  • теплоизоляцию корпуса, которая уменьшает вероятность его промерзания, а также создания конденсата;
  • можно своими руками регулировать процесс работы устройства.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Приточно-вытяжная схема с монтажом рекуператора

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. С помощью прибора осуществляется подогрев воздуха, поставляемого в помещения. Принцип работы заключён в обогреве воздуха посредством того, который выводится из дома. При этом система не смешивает их. В летний период года можно установить обратный процесс в доме. Поступающий через принудительный вентиляционный канал воздух можно охлаждать.

Подобная методика заслуженно лидирует среди самых разнообразных вариантов вытяжек во всём мире. По мнению специалистом за этой схемой закреплено будущее, которое позволяет управлять энергосберегающими технологиями. Стоимость этой системы велика. Если же постоянно её использовать, то через небольшой период времени она полностью окупит затраты.

Создание вентиляции в частном доме своими руками

Настало время, когда все элементы головоломки по вентиляции в частном доме собраны. Выбрана определённая система вытяжки, закуплен материал и остаётся лишь правильно установить все элементы. Первым делом следует понять, какие расчёты следует произвести перед установкой вентиляции. Одним из них считается подсчёт необходимого количества свежего воздуха. Этот параметр понадобится при монтаже каналов, а также при выборе дополнительного оборудования.

Расчёт вентиляции по площади дома

Этот расчёт проводится для того, чтобы получить точные данные о воздухообмене. Необходимо учитывать все нюансы, которые могут повлиять на результат:

  1. Вычисляется минимальный и максимальный показатель получаемого и отдаваемого воздуха для всей площади дома. Вычисления происходят с учётом особых нормативов.
  2. Одно из полученных значений используется как минимальная единица производительности всех каналов вентиляции в частном доме.
  3. Вышеуказанный полученный результат сравнивают с подсчётом высоты крыши дома, а также максимальной длиной всех каналов вытяжки.
  4. Стандартные каналы вентиляции монтируются внутри помещения, хотя это зависит от особенностей помещения.

Выбор сечения воздуховода для частного дома

Когда наступает необходимость подбора диаметра вентиляционного канала, применяется следующая система:

  • минимальный показатель диаметра канала не должен быть ниже 150 миллиметров;
  • при идеальных условиях (вертикальный монтаж канала, длина 3 метра), такой диаметр позволяет получить 30 кубических метров воздуха в час;
  • когда необходимо увеличить приток воздуха, увеличивается длина и сечение выбираемого канала;
  • на одном этаже дома, длина каналов вытяжки должна быть одинаковой. Таким способом можно достичь равномерного распределения воздуха по всей территории дома;
  • диаметр вентиляционных каналов, для удобства монтирования системы вентиляции ставится одинаковый.

Система вентиляции в деревянном частном доме

Особенность создания вытяжки в деревянных домах заключается в том, что материал самостоятельно пропускает в помещение воздух. Именно потому такие строения рекомендуется дополнительно герметизировать. Этому служат пластиковые окна, монтаж специальных утеплителей, непроницаемая для ветра плёнка. Именно потому необходимо монтировать специальный вентиляционный канал, так как естественный процесс притока свежего воздуха существенно снижается.

Пользуясь данными правилами и рекомендациями, можно создать систему вентиляции воздуха своими руками.

Оцените статью:

Поделитесь с друзьями!

kotel.guru

подбор модели и установка своими руками

Современное оборудование ускоряет и облегчает процесс готовки, и делает его намного комфортнее. Вытяжка в частном доме и городской квартире уже давно стала важным элементом технического оснащения кухни: она обеспечивает защиту всего жилья от запахов еды, а саму кухню — от жира и копоти, оседающих на стенах, потолке и мебели. Установка этого прибора не отличается особой сложностью даже для новичка, а уж опытному хозяину, привыкшему обустраивать частный дом своими руками, она и вовсе по плечу.

Чтобы вытяжка на кухне в частном доме справлялась с нагрузкой и работала эффективно, важно учитывать не только размеры и внешний вид девайса, а и его технические возможности. Поэтому внимательно ознакомьтесь с теми параметрами, которые пригодятся при выборе конкретной модели.

Вытяжка в современной кухне может стать изюминкой интерьера

  1. Производительность вытяжки — объем воздуха, очищаемого за час. Рассчитывается просто: объем кухни (площадь на высоту) умножаем на 12 (норма воздухообмена), полученное число еще раз умножаем на 1,3 (коэффициент минимального запаса).

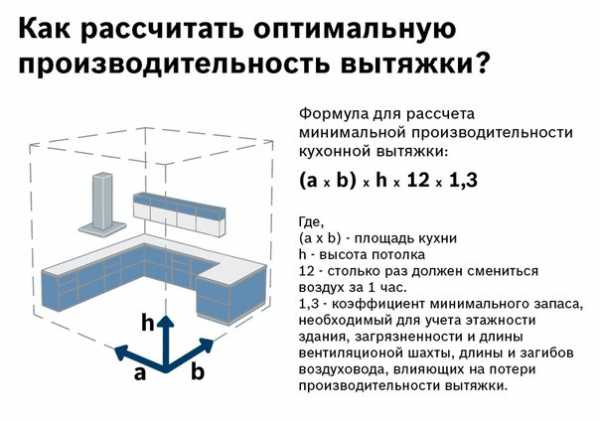

Формула расчета минимальной производительности вытяжки

  1. Габариты. Площадь воздухоприемника должна быть не меньше (а в идеале – на несколько сантиметров больше) рабочей поверхности плиты.
  2. Уровень шума. Обычно этот параметр указывается для каждой модели отдельно, остается только соотнести единицы измерения с собственными ощущениями.

На заметку! 20 децибел издают шелестящие страницы, 25-35 сравнимы с громким шепотом или тиканьем настенного маятника, 50 дБ мы принимаем при обычном разговоре, 80-90 – шум от проезжающего мотоцикла или включенного фена, 110 – работа перфоратора или дрели, а вот при 130 дБ и выше наступает болевой предел.

  1. Режимы работы. В современных вытяжках комбинируются два принципа — отвод загрязненного воздуха в систему вентиляции и фильтрация (рециркуляция) его с последующим возвращением в помещение.

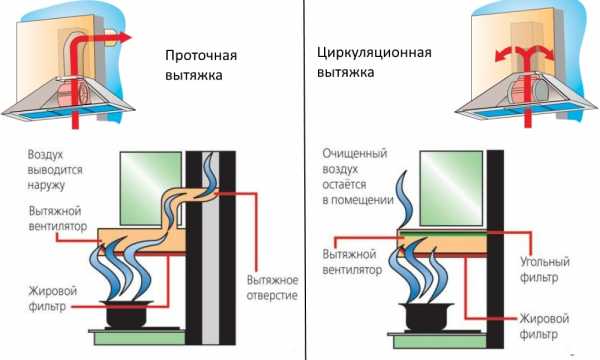

Принцип работы проточных и циркуляционных кухонных вытяжек

  1. Освещение и управление прибором. Выбирают на собственный вкус и кошелек – существуют модели с выступающими кнопками, с сенсорной панелью, с автоматическим включением/выключением (разумеется, чем больше технической «начинки», тем дороже девайс). Но с основным предназначением вытяжки – удалением дыма и гари – справляется даже самый простой прибор.
  2. Дизайн вытяжки. Кроме качественной очистки воздуха, важно, чтобы девайс вписался в интерьер кухни и гармонировал с другими приборами.

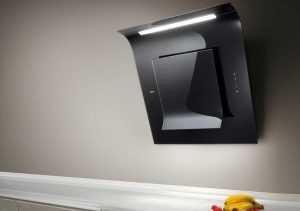

Сенсорная модель наклонной вытяжки с дизайном в стиле хай-тек

Помимо перечисленных характеристик следует учитывать еще один важный момент: если в доме нередки перебои с электроэнергией и скачки напряжения, покупайте прибор со встроенным или отдельно подключаемым предохранителем.

Важно! При покупке рециркуляционной модели учтите, что мощность прибора должна быть на 30% выше, чем у стандартной вытяжки, ведь девайс не только вытягивает, а и перерабатывает воздух. Также придется позаботиться о своевременной (не реже двух раз в год) замене фильтров. Но у такой вытяжки есть глобальное преимущество: ее можно установить в доме, где доступ к вентиляционному каналу затруднен.

Современная модель, работающая на фильтре

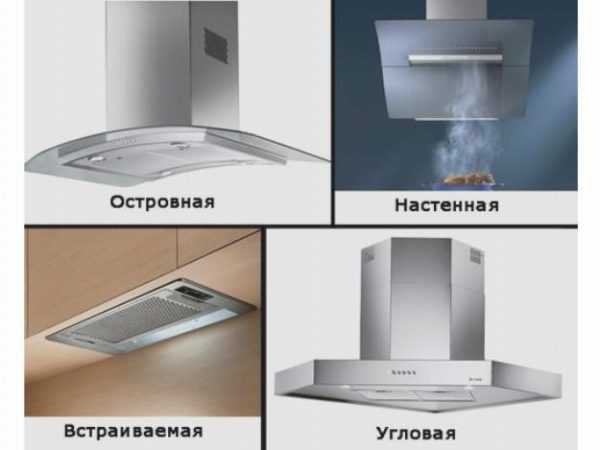

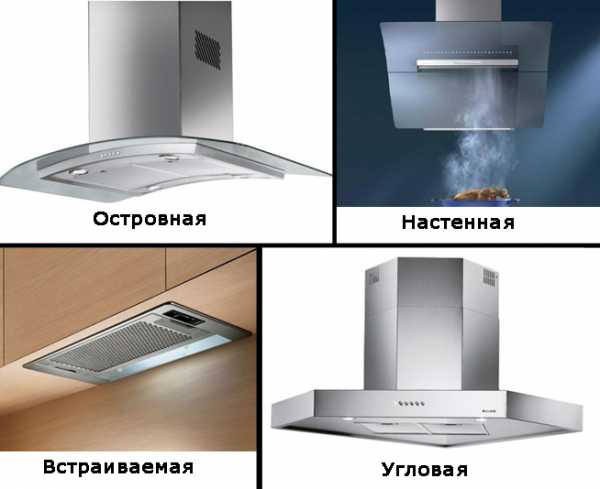

Сегодняшний рынок бытовой техники предлагает нам три основные модели вытяжек. После изучения информации о них, можно будет определиться с тем, какая вытяжка в кухне в частном доме будет наиболее эффективной.

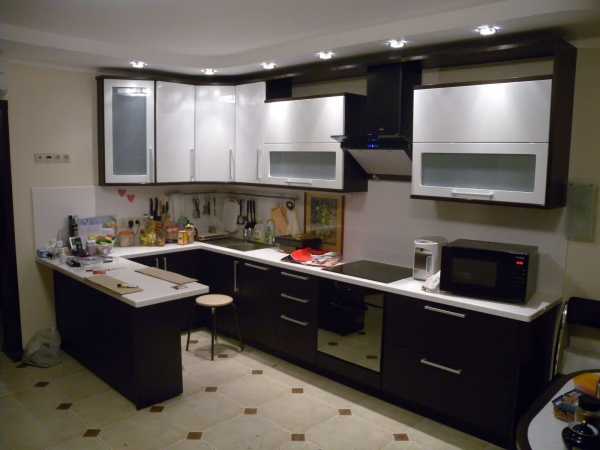

Плоская (классическая) подвесная вытяжка ↑

Подвесную вытяжку можно спрятать в навесной шкафчик

Основной режим работы — рециркуляционный. Рекомендуется для небольших кухонь, так как является самой маломощной и с большими объемами воздуха попросту не справится. Дополнительным минусом считается постоянная (и недешевая к тому же) замена фильтров — угольных или акриловых. Зато такая конструкция не нуждается в монтаже дополнительного воздуховода и может крепиться прямо к кухонному шкафчику.

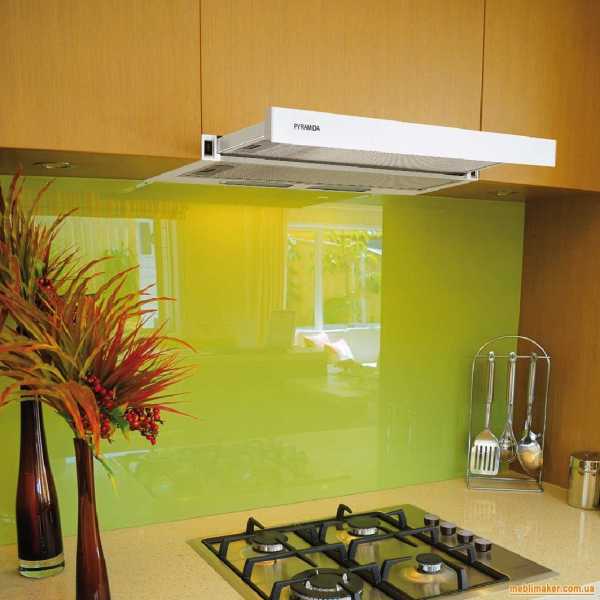

Встраиваемая вытяжка ↑

Встроенные модели легко спрятать

Прибор свободно помещается в подвесной шкафчик, снизу остается только воздухоприемник, чаще всего оснащенный дополнительной выдвигаемой панелью. За счет этого он идеально маскируется и может вписаться в любой интерьер, но требуется дополнительная установка воздуховода, который можно вывести в готовую вентиляцию, через стену или крышу. Сам прибор не намного мощнее предыдущего варианта, но лучше справляется с удалением дыма и запахов за счет принудительного выброса загрязненного воздуха наружу.

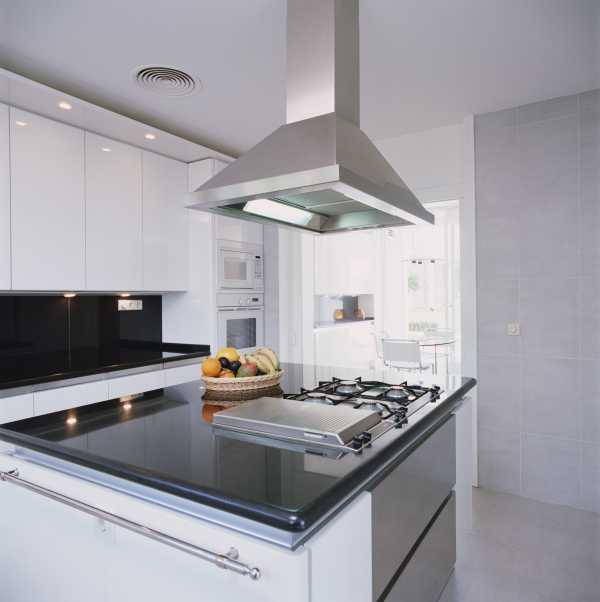

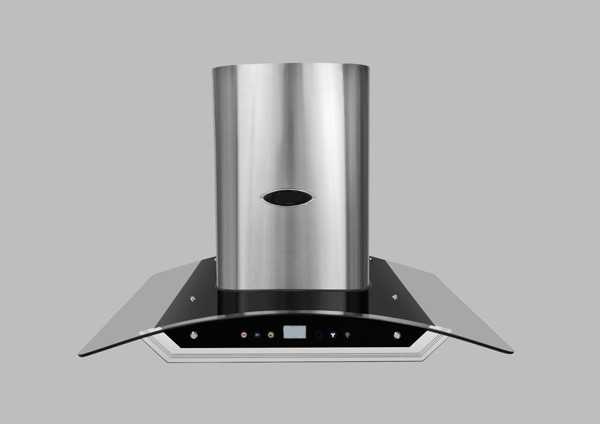

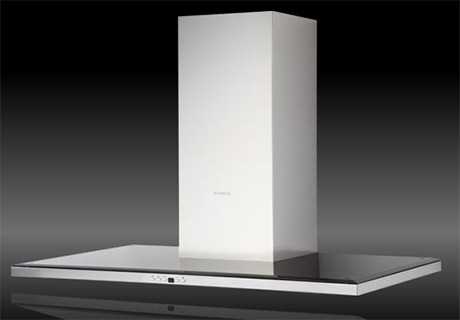

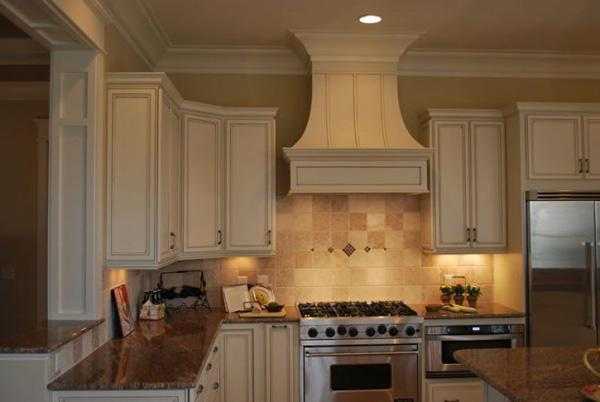

Купольная или каминная вытяжка ↑

Купольные приборы смотрятся стильно и современно

Самые мощные и современные модели. Не нуждаются в маскировке, наоборот, их дизайн может стать настоящим украшением кухни. Используются при любом расположении плиты — в углу, у стены или посередине (островной вариант). Классический вывод воздуховода — вверх, на крышу, хотя можно устроить вытяжку в частном доме и через стену.

Важно! При значительных размерах кухни и наличии дополнительных приборов для отопления или готовки, необходимо использовать действительно мощную вытяжку. Это особенно актуально для частных домов, где, кроме плиты и духового шкафа, в комнате находится еще и газовый/твердотопливный котел.

Рассмотрим детально установку встраиваемого прибора – наиболее распространенной модели, которая подходит практически к любому типу помещения. Для обустройства вытяжки в частном доме своими руками схема монтажа предполагает несколько этапов.

Подготовительные работы ↑

Правильная подготовка к установке вытяжки – самый ответственный этап, который занимает больше всего времени.

  • Выбираем место для вытяжки, ориентируясь на расположение плиты и размеры корпуса прибора.
  • Делаем на стене разметку под крепеж, обязательно используя уровень. При установке над газовой плитой панель воздухозабора располагаем на высоте 75-85 см, для электрической варочной поверхности расстояние можно уменьшить до 65-75 см.
  • Ориентируясь на разметку, пробиваем отверстия и загоняем в них дюбели.
  • Для встраивания вытяжки в кухонный шкафчик необходимо вырезать в нем отверстие под корпус (обычно убирается дно или его часть) и для трубы отвода воздуха на задней стороне или крыше.
  • Рассчитываем маршрут воздуховода от корпуса вытяжки до выходного отверстия вентиляции. Учитываем, что протяженность трубы не должна превышать 3 м, а количество ее изгибов стараемся сделать минимальным.

Важно! Каждый поворот трубы на 90 градусов снижает производительность вентиляции как минимум на 10%.

  • Закупаем необходимое для отвода воздуха оборудование, так как продается вытяжка без него. Самыми доступными сейчас считаются пластиковые трубы (круглые или плоские) или металлизированный гибкий рукав — гофра. Не слишком опытному монтажнику удобней будет последний вариант – в нем меньше поворотных соединений. Правда, в открытом виде гофра не очень эстетична, поэтому стоит подумать о покупке декоративного короба, которым ее можно закрыть.

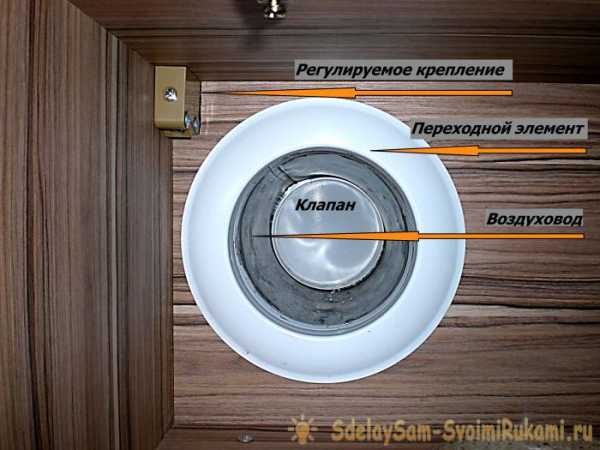

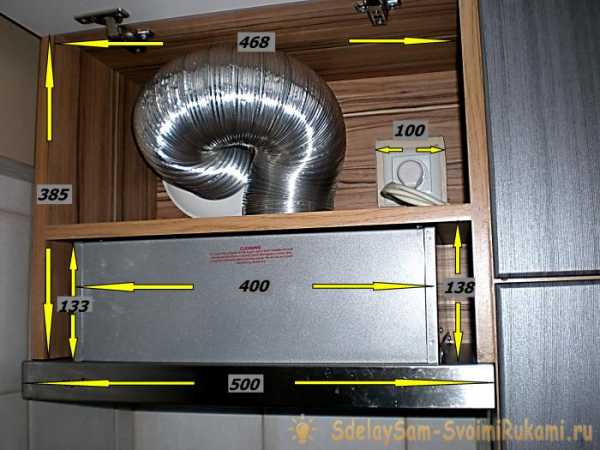

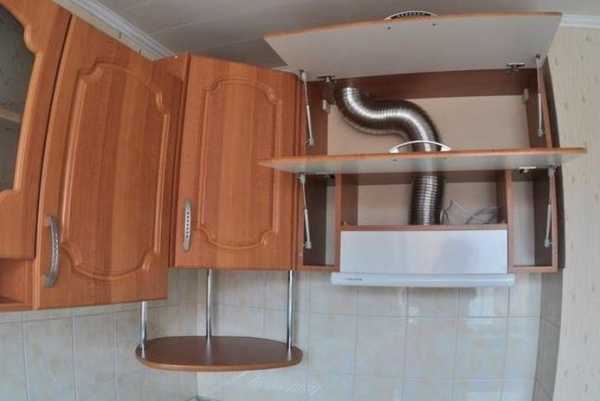

Воздуховод встроенной модели легко помещается внутри обычного шкафчика

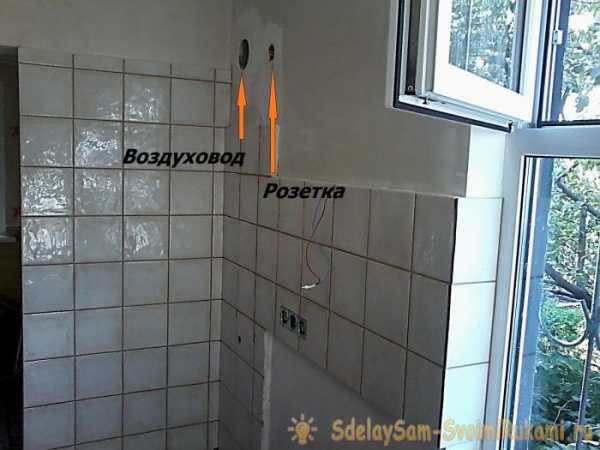

  • Подготавливаем вентиляционный выход. Подключаясь в уже существующую вентсистему, просто снимаем защитную решетку и заводим внутрь гофру или трубу. Если в деревянном доме вытяжка на кухню устанавливается с выводом на улицу через стену или потолок, нужно просверлить под воздуховод отверстие нужного диаметра (не меньше 120 мм). В здании из кирпича или газоблоков такой отвод будет сделать сложней, так как высок риск повредить кладку, поэтому лучше остановиться на варианте с вентканалом.

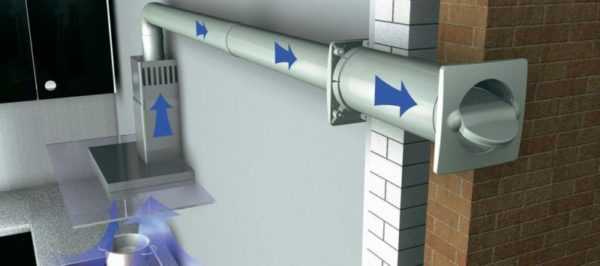

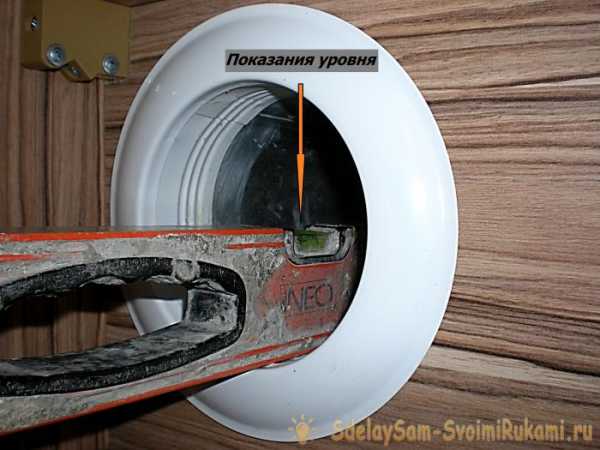

Вытяжка с выводом через стену

Схема вывода наружного вентотверстия

  • Устанавливаем антивозвратный клапан, который не позволит отработанному воздуху вернуться обратно в помещение. Снаружи отверстие закрываем вентиляционной решеткой.

Антивозвратный клапан

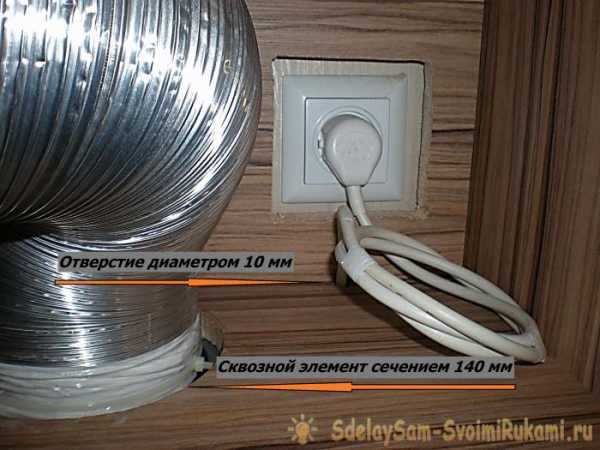

  • Оборудуем подключение к источнику электропитания. Розетку лучше располагать за корпусом вытяжки или трубой воздуховода, причем она обязательно должна быть с заземлением.

Самый трудный этап завершен, следующий — монтаж корпуса вытяжки.

Установка корпуса вытяжки ↑

Для встраиваемой вытяжки нужно всего лишь закрепить корпус (или шкафчик с установленной в нем коробкой прибора) на стену кухни. Для этого используем пару саморезов, закрученных в подготовленные дюбели. Чтобы корпус вытяжки не резонировал при работе, можно приклеить ее к шкафу на жидкие гвозди. Если внутри мебели есть полочки, нужно сделать отверстия под воздуховод на каждой из них. А теперь можно переходить к прокладыванию отвода для загрязненного воздуха.

Чтобы правильно сделать отверстия в шкафу, главное – знать диаметр трубы воздуховода

Монтаж воздуховода ↑

Проводим трубу воздуховода к месту установки корпуса вытяжки над газовой плитой. В зависимости от выбранных материалов, этот процесс может происходить по-разному.

  • В случае обустройства отвода из пластиковых труб, нужно тщательно подбирать все элементы — сами трубы, поворотные уголки и переходники для подсоединения к вентиляционному отверстию и выходу вытяжки. Помним, что диаметр воздуховода должен быть одинаковым по всей длине, так как сужения и расширения могут нарушить сбалансированность работы всей системы. Кстати, если протяженность трубы больше метра, стоит озаботиться и дополнительными креплениями. После полной сборки все стыки обязательно обрабатываем герметиком.

Воздуховод из пластика легко маскируется

  • При выборе в качестве трубы воздуховода гофры работы не в пример меньше. Необходимо всего лишь закрепить концы рукава на вентвыход и вытяжку армированным скотчем, обеспечив достаточное натяжение для снижения сопротивления. Однако при желании сохранить интерьер кухни в едином дизайнерском решении гофру нужно еще и замаскировать. Например, можно проложить ее за шкафами кухонного гарнитура, что очень неудобно. Проще обшить декоративными панелями или купить готовый короб для коммуникаций.

Воздуховод из гофры – монтировать легко, спрятать — труднее

Остается только провести проверку работоспособности полностью собранной системы, для этого включаем прибор в розетку и нажимаем на кнопку «пуск».

Если вентиляционное отверстие находится в значительном отдалении от плиты, гофра, проложенная через полкухни, нарушит весь дизайн помещения. А плоский пластиковый воздуховод, который так легко декорировать под цвет стен или шкафчиков, может не справиться в большом помещении, где требуется мощная вытяжка.

Исключения, конечно, есть – это кухни, оформленные в стиле лофтили хай-тек, где гофры, трубы, провода и другие коммуникации становятся тематическим дополнением интерьера. Если комната оформлена не в урбанистическом духе, такие украшения ей ни к чему. И самым простым и эффектным способом декора станет обшивка пространства между верхними шкафчиками и потолком гипсокартоном.

Важно! Для кухни лучше всего подойдет влагостойкий гипсокартон, а в идеале – и с огнезащитной пропиткой.

Алгоритм работ:

  1. По потолку выполняется разметка под каркас из металлопрофиля. Линии отбиваются с помощью уровня, ориентиром служит край шкафчиков — будущий короб должен полностью повторять все изгибы рабочей стенки. А сама конструкция может располагаться либо на одном уровне со шкафчиками (получается идеальная маскировка, если подобрать цвет отделки гипсокартона в тон с мебелью), либо выступать над их поверхностью для достижения эффекта двухуровневого потолка.

Короб, сделанный под двухуровневый потолок

  1. Профиль нарезается на нужные фрагменты, крепится к потолку и полочкам с помощью дюбелей/саморезов.
  2. Конструкция укрепляется вертикальными стойками через каждые 80-100 см.
  3. Затем раскраиваются листы гипсокартона, и каркас обшивается по периметру саморезами с шагом 30 мм (причем вкручивать их нужно так, чтобы шляпки были утоплены внутрь материала на 0,5-1 мм). Напротив вентиляционного отверстия нужно сделать смотровой люк, чтобы в случае необходимости не разбирать всю конструкцию. Для этого участка гипсокартон выпиливается точно по размеру, но не крепится на саморезы (можно точечно зафиксировать панель герметиком, а затем снимать с помощью строительной присоски либо установить небольшие дверцы).
  1. Теперь осталось обработать следы от крепежей и места стыков листов шпатлевкой, чтобы выровнять поверхность, и декорировать отделкой, подходящей к интерьеру. Это могут быть обои, кафель, ПВХ-пленка или другой подходящий материал.

Гипсокартонный каркас для вытяжки

На заметку! В выступающем коробе можно дополнительно встроить точечную подсветку – это и смотрится красиво, и станет удобным подспорьем для хозяйки, ведь на кухне много света не бывает.

Короб под воздуховод с подсветкой – эффектно и функционально

Правила установки вытяжки:

https://www.youtube.com/watch?v=MsDV9Sicjwg

http://www.youtube.com/watch?v=MsDV9Sicjwg

Теперь вы знаете, как правильно сделать вытяжку в частном доме и решить вопрос с ее декорированием. Как видите, основные моменты монтажа не отличаются особенной сложностью и не занимают много времени. А вот с подготовкой далеко не всегда удается справиться своими силами, особенно если речь идет о вытяжке в стене в частном доме.  Поэтому для сверления наружного отверстия придется арендовать специальное оборудование или приглашать профессионалов, которые сделают все быстро, чисто и качественно.

kitchenguide.su

Как правильно сделать вытяжку на кухне в частном доме

Кухонная вытяжка – бытовой прибор, основная задача которого убрать из помещения кухни неприятные запахи, а также оградить поверхности стен, потолка, пола и мебели от копоти, жировых и масляных наслоений. Со своей задачей вытяжное устройство прекрасно справляется. Но есть у этого прибора ещё одно достоинство – простота установки. Для этого нужно правильно подойти к монтажному процессу, предварительно изучив инструкцию по установке. Вентиляция на кухне в частном доме не всегда присутствует. И в отличие от городской квартиры, где вентиляционная шахта проходит по кухонному помещению, в частном доме приходится дополнительно продумывать способы установки вытяжки. А, точнее, способы проводки воздуховодов, через которые загрязнённый воздух будет выводиться на улицу или в помещения нежилого и неслужебного типа.

Выбор вытяжного устройства

Вытяжку следует выбирать так, чтобы она соответствовала объёму помещения и нагрузкам от плиты. Поэтому основные критерии, касающиеся выбора прибора – технические характеристики, к которым относятся:

  • Производительность, измеряемая метрами кубическими в час (м³/ч). Для этого рассчитывается объём кухни посредством умножения её площади на высоту потолков. А затем полученный результат умножается на коэффициент 12, который определяет норматив воздухообмена в час. Для газовой плиты берётся коэффициент от 15 до 20.
  • Размеры прибора. Они не должны быть меньше размерных параметров варочной поверхности.
  • Уровень издаваемого шума. Этот показатель производитель указывает в паспорте изделия. И каждый потребитель выбирает его по своим ощущениям. Например, 50 дБ – это разговорная речь, поэтому чем меньше уровень подобного издаваемого шума, тем лучше.
  • Различные режимы работы. Здесь две позиции: проточная система выброса загрязнённого воздуха, рециркуляционная. Первая – это прямое соединение аппарата с улицей или вентиляционным каналом посредством воздуховода, вторая – это фильтрация воздуха и с последующим возвращением очищенной воздушной массы обратно в помещение кухни.
  • Управление. Панель, посредством которой производится настройка режимов и освещения, бывает: кнопочной, электронной или сенсорной. В этом плане каждый выбирает по своему усмотрению. Но чем современнее модель, тем она дороже стоит.
  • Дизайн. Производители сегодня предлагают огромнейший ассортимент продукции, отличающейся разнообразием цветов, форм и размеров. Вытяжные устройства бывают двух форм: плоские и купольные. Последние представляют собой конусообразную форму, которая сужается к потолку. Таким образом, увеличивается эффективность прохождения загрязнённого воздуха по внутренним каналам прибора.

Все вытяжные устройства разделяются на группы по способу установки:

  • Настенные. Крепятся к плоскости стен саморезами и дюбелями.
  • Подвесные. Крепятся к нижней плоскости настенного шкафчика кухонного гарнитура, подвешенного над варочной плитой.
  • Встраиваемые. Устанавливаются в тот же шкафчик, в котором отсутствует нижняя плоскость. При этом панель управления вытяжки также находится на виду.
  • Угловые конструкции. Крепятся в углу комнаты, при условии, что варочная плита установлена там же.
  • Островные. Подвешиваются к потолку над кухонным островом, если в него вмонтированная варочная панель.

Внимание! Если в дом покупается вытяжка рециркуляционного вида, то её мощностные характеристики выбираются на 30% больше, чем производительность проточного типа. Это связано с тем, что рециркуляционный агрегат не столько вытягивает воздух, сколько его перерабатывает, прогоняя через системы фильтров. А на это уходит часть мощности вентилятора.

Правила установки вытяжки в частном доме

В принципе, монтажный процесс ничем не отличается от стандартных работ. То есть, в первую очередь проводятся подготовительные операции.

  • Выбирается место, куда будет устанавливаться вытяжная техника.
  • Определяется высота установки. Если в доме установлена газовая плита, то это 85 сантиметров, если электроплита или индукционная, то 75 сантиметров.
  • Определяются места крепления на стене или потолке. Обязательное условие – точное расположение отверстий на стене или потолке с монтажными отверстиями на корпусе прибора. Главное — отверстия на стене проводить по горизонтали, для чего используется строительный уровень.
  • Встраиваемая модель вытяжки устанавливается в подвесной шкафчик так, чтобы его дверца плотно закрывалась. При этом производится вырез отверстия в шкафу под соединяемый воздуховод.
  • Предварительно продумывается схема прокладка воздуховодной линии, длина которой не должна превышать трёх метров. При этом чем меньше отводов от прямолинейности системы, тем лучше.
  • Во многих моделях гофрированный рукав продаётся вместе с вытяжкой. Пластиковые воздуховоды продаются отдельно. И если ставится задача использовать именно их, то приобретаются они в зависимости от длины системы и мощности самой вытяжки. Новичкам рекомендуется пробовать установку гофры.

Отдельным процессом идёт подготовка отверстия для вытяжки воздуха. Если в доме на кухне уже предусмотрена система вентиляции, то проделывание отверстия упрощается до минимума, потому что в вентиляционном канале уже имеется отверстие, в которое вставлена решётка. Оно выполняет функции оттока воздуха естественным или искусственным способом. Для подсоединения воздуховода снимется решётка, а на её место устанавливается вентиляционный рукав. Щели между стенкой и гофрой замазываются шпаклёвкой. Сегодня производители предлагают специальные переходники, изготовленные из пластика, в конструкции которых есть внешний патрубок, соответствующий форме и диаметру воздуховода. Они устанавливаются в отверстие и крепятся к стене, как и решётка, саморезами на дюбели. Гофру крепят к патрубку пластмассовым хомутом, трубу с патрубком соединяют двусторонней муфтой.

Если вентканала в кухне нет, то через стену сверлится отверстие. В деревянном или каркасном доме это сделать проще всего. В кирпичном доме этот процесс потребует наличия алмазной коронки, потому что только этим прочным инструментом можно просверлить отверстие в стене, не повредив кирпичную кладку. Стоит такой инструмент дорого, а покупать его для сверления одного отверстия нет смысла. Лучше воспользоваться услугами строителей, вызвав их для проделывания одного проёма в стене.

Но в кирпичном доме воздуховод также проводится через потолок, чердак и кровельный материал. Хотя последний можно и не трогать, сделав отвод, и проведя воздуховод через фронтоны крыши, тем самым сохранив целостность единой плоскости ската кровли. Это непростой процесс, потому что проделать отверстия через «слоистый пирог» перекрытия будет сложно. Начинать придётся снизу со стороны кухонного пространства, проделав отверстия в отделке потолка. Если перекрытие представляет собой бетонную плиту, то от такого варианта прокладки вентиляционной системы от вытяжки лучше отказаться, потому что сложно правильно сделать отверстие в прочном материале. Для этого чаще всего используют отбойный молоток, который в готовом доме лучше не применять.

Если перекрытие собрано по балкам, то процесс проделывания отверстия упрощается. Со стороны чердака точно по месту запланированной прокладки трубы разбирается участок чёрного потолка, удаляются изоляционный и теплоизоляционный слои. Затем в отверстие устанавливается пластиковая труба, которая по периметру запенивается монтажной пеной и заделывается любым скрепляющим раствором. Здесь нет строгих требований пожарной безопасности, потому что температура отводящего воздуха внутри воздуховода не будет превышать +60С.

Важно! Воздуховод, проходящий по неотапливаемому чердаку, рекомендуется теплоизолировать любыми средствами. Сегодня для этого применяются специальные цилиндры, изготовленные из синтетических теплоизоляционных материалов.

Провести вентиляционный воздуховод через крышу или стену не регламентируется СНиПом, как процесс, связанный с проведением дымохода от печного котла. Нагревательный котёл – прибор, выбрасывающий на улицу воздушную массу с высокой температурой. Поэтому к нему особые требования, касающиеся не только нормативов пожарной безопасности, но и нюансов утепления на всей протяжённости магистрали. Чтобы вывести дымоход на улицу, он выставляется выше конька крыши минимум на полметра. В этом плане труба от кухонной вытяжки никакими нормами не регламентируется. Здесь важно правильно провести магистраль и точно соблюсти параметры воздуховода с техническими характеристиками самого прибора.

Установка обратного клапана

И ещё один момент, касающийся правильной установки вытяжки на кухне в частном доме. Он связан с установкой обратного клапана на крайнем торце воздуховода, который оказался на улице. Основное назначение этого элемента – не допустить движение воздуха в обратном направлении при отключённой вытяжке. Этот прибор обязательно используется.

Заключение по теме

В последнее время кухонная вытяжка стала таким же востребованным прибором, как холодильник или варочная плита. Поэтому важно провести установку так, чтобы агрегат работал по максимальной эффективности, не создавал проблем и не уменьшал комфортное нахождение людей в кухне. Следовательно, монтажу прибора уделяется особое внимание. И в независимости от того, какая модель вытяжки была выбрана, процесс установки проводится строго по инструкции, которая идёт в комплекте с устройством.

Загрузка…

interierkuhni.ru

Установка кухонной вытяжки в частном доме

Содержание

1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
– вентилятора с улавливателем жира и местным освещением;
– вытяжного канала;
– переходных элементов;
– гофры, диаметром 115 мм;
– воздуховода, длиной 300 мм и диаметром 130 мм;
– вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 – 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 – 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 – 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 – 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.

В процессе исследования, при – 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

sdelaysam-svoimirukami.ru

Как сделать вытяжку в частном доме? Как правильно сделать систему вентиляции частного дома своими руками

Монтаж системы вентиляции в частном доме позволяет значительно улучшить микроклимат в помещениях. В сборке подобные конструкции не слишком сложны и при желании могут быть смонтированы и своими руками. Об особенностях технологии выполнения подобной работы, а также о том, как сделать вытяжку в частном доме, и поговорим далее в статье.

Разновидности систем вентиляции

На данный момент в загородных домах используется всего две основные разновидности подобных конструкций:

  • Естественная вентиляция. В этом случае устанавливается лишь выводной стояк. Приток же воздуха при этом осуществляется через форточки, щели в окнах либо специально проделанные за радиаторами отопления отверстия. Недостатком подобных систем считается прежде всего очень невысокий КПД. К тому же летом такая конструкция вообще практически не работает из-за отсутствия разницы температур на улице и внутри дома.
  • Принудительная вентиляция. В этом случае вывод загрязненного воздуха осуществляется при помощи специальных вентиляторов. Также устанавливается приточный воздуховод, подающий воздух с улицы.

Кухонные вытяжки обычно присоединяются к уже имеющейся системе принудительной вентиляции. При ее отсутствии вывод делается либо на шахту естественной вытяжки, либо непосредственно на улицу.

Монтаж естественной вентиляции

Сборка подобной системы сводится в основном к установке вытяжного стояка. Верхняя его часть должна выступать за пределы крыши. Обычно, как и в городских квартирах, отводы от него делаются на кухню и в туалет. Для того чтобы обеспечить приток в квартиру свежего воздуха, под радиаторами отопления в этом случае просверливают отверстия диаметром в 8-10 см. В них вставляются специальные приточные клапаны.

Вентиляция в частном доме, и как правильно сделать систему вентиляции

В загородном строении может быть установлена как обычная конструкция с воздуховодами и вентиляторами, так и более современная, дорогая и удобная – с рекуператором. Что касается сложности монтажа, то для обеих систем она примерно одинакова. Только в первом случае воздух выводится непосредственно на улицу и отсюда же забирается. Во втором оба потока проходят через рекуператор. Последний представляет собой устройство, предназначенное для забора тепла от отработанного воздуха и передачи его приточному. Таким образом вентиляционные системы с рекуператором позволяют экономить на отоплении.

Разновидности кухонных вытяжек по принципу действия

Прежде чем начать разбираться с тем, как сделать вытяжку в частном доме, давайте посмотрим, какие разновидности подобных устройств выпускаются на данный момент. Подразделить конструкции, предназначенные для отвода воздуха от плиты, можно на три основные группы:

  • Вытяжные. Это классическая разновидность, предназначенная для отвода загрязненного воздуха от плиты в вентиляционную шахту или на улицу.
  • Рециркуляционные. Сделать вытяжку в частном доме этого типа – значит, получить достаточно эффективное и при этом надежное устройство. Подобные конструкции, по сути, представляют собой большие очистители воздуха, оснащенные системой фильтров. Их основные достоинства – простота и дешевизна монтажа. Недостаток – необходимость периодической (обычно раз в полгода) замены фильтров.
  • Комбинированные. Эти вытяжки могут как отводить воздух на улицу, так и очищать его.

Как выбрать вентиляционные трубы

Чуть ниже разберемся с тем, как сделать вытяжку в доме. Вытяжка в частном доме обычно присоединяется к основной системе вентиляции. Поэтому сначала выясним, как монтируются подобные конструкции. Трубы для таких систем могут иметь круглое или квадратное сечение. Помимо этого, различаться может и их диаметр. Выпускаются как металлические, так и пластиковые разновидности воздуховодов. Первые отличаются максимальной долговечностью, вторые – легким весом и простотой в установке. Особо следует выделить появившиеся недавно гибкие гофрированные воздуховоды.

Какой рекуператор лучше?

Многих владельцев дачных домов интересует вопрос о том, можно ли сделать вентиляцию частного дома своими руками. Разумеется, можно, в том числе и с рекуператором. Главное – правильно выбрать, собственно, само это устройство. На настоящий момент самой популярной разновидностью являются пластинчатые конструкции. Выбрасываемый и приточный воздух в них непосредственно друг с другом не пересекаются. Контакт происходит через пластины, изготовленные из пластика или алюминиевой фольги. К достоинствам подобных устройств можно отнести прежде всего простоту конструкции, надежность и ремонтопригодность. К недостаткам – возможность обледенения пластин в зимний период времени.

Составление проекта

Итак, давайте начнем разбираться с тем, как правильно сделать систему вентиляции частного дома своими руками принудительного типа. Разумеется, перед началом ее монтажа следует начертить схему разводки. Разработку проекта лучше всего доверить специалистам. Дело это очень ответственное и достаточно сложное. При его выполнении нужно учесть массу нюансов. При неправильном составлении проекта эффективно вентиляция работать не будет. К тому же возможна такая неприятность, как появление запаха туалета или кухни в жилых комнатах.

Установка рекуператора

Устройство для обмена тепла между потоками воздуха устанавливается обычно на чердаке или в подвале. Главное правило, которое нужно соблюсти, – это ровность и абсолютная горизонтальность подставки.

Ставить рекуператор следует в легкодоступном месте. Дело в том, что хозяевам дома в любом случае придется хотя бы два раза в год очищать его пластины от грязи.

Монтаж основных воздуховодов

Предварительно в стенах сверлятся отверстия для отвода и забора воздуха. Далее в них вставляются специальные патрубки, оборудованные клапанами. Затем приступают к установке основных (приточного и вытяжного) воздуховодов. Крепить их можно к стенам за гипсокартонной или фанерной отделкой либо за натяжными потолками. Иногда их проводят и в межэтажных перекрытиях. Однако неудобство этого способа заключается в труднодоступности элементов в случае необходимости ремонта.

Крепление труб производится на специальные хомуты. Для пластиковых легких достаточно будет одного на цельный отрезок. Шаг между хомутами металлических обычно составляет около 1,5 метра. Одним концом основные трубы присоединяются к патрубкам в стенах, вторым – к соответствующим патрубкам рекуператора. В инструкции, прилагаемой к этому устройству, производитель указывает, как именно следует подключать воздуховоды.

Разводка труб по помещениям

Правильная разводка труб по помещениям – также важный ответ на вопрос о том, как сделать вытяжку в частном доме. Доме установка вытяжки производится с подключением ее воздуховода к одной из ветвей, направляющихся на кухню. К основным магистралям нужно будет присоединить отрезки, ведущие в помещения, нуждающиеся в вентиляции. Подключение их производится через специальные патрубки и тройники. В каждую комнату должен быть выведен как вытяжной канал, так и приточный. Первый лучше установить у потолка, второй – на полу или внизу стены, поближе к радиатору отопления. В отверстия, проделанные в конструкциях дома, вставляются патрубки с переходниками, на которые и крепятся трубы воздуховодов. Сверху их закрывают декоративными решетками.

Кухонная вытяжка в частном доме: инструкция по монтажу

Крепят это устройство на стену или мебель, в зависимости от конструкции. Согласно нормативам, расстояние от нее до плиты должно составлять не менее 65 см для газовой и не менее 45 см для электрической. Воздуховод от вытяжки крепится на место решетки вытяжной трубы или шахты. Если вентиляции в доме нет, в стене под воздуховод проделывается отверстие. В последнем случае нужно будет обеспечить приток в кухню свежего воздуха. Для этого, как и при устройстве естественной вентиляции, под окнами или за радиаторами отопления следует высверлить отверстия и вставить в них приточные клапаны, купить которые можно в строительном супермаркете.

Как выбрать воздуховод для вытяжки

Таким образом, мы вкратце рассмотрели вопрос о том, как сделать вытяжку в доме. Вытяжка в частном доме будет работать эффективно только при правильном подборе воздуховодов. На настоящий момент выпускаются всего две основные разновидности гофр для подобных кухонных устройств – пластиковые и металлические. Первые уже в процессе производства нарезаются на куски. В том случае, если вытяжное отверстие находится в противоположной от плиты стене, одного такого отрезка может не хватить. Стыки же в воздуховодах кухонных вытяжек крайне нежелательны. Поэтому в данном случае лучше приобрести металлическую гофру. В том случае, если стыков по какой-либо причине избежать не удастся, их обязательно нужно проклеить герметиком. Прячут гофру под декоративным коробом, который может иметь круглую, прямоугольную или квадратную форму. Стыки в нем также следует загерметизировать.

Как правильно прикрепить рециркуляционную вытяжку

Сделать вытяжку в частном доме – это еще и правильно смонтировать сам корпус устройства. Устанавливать его на стену следует строго по разметке. Для этого предварительно карандашом проводится горизонтальная линия. Далее на ней просверливаются два отверстия, совпадающие с кронштейнами на корпусе вытяжки. Потом в отверстия вбиваются дюбеля. К ним прикладываются и прикручиваются шурупами навесы. На них вешается устройство.

Монтаж купольных устройств

Как сделать вытяжку в частном доме с использованием купольной конструкции – вопрос также не слишком сложный. Как и в первом случае, под эту разновидность предварительно делается разметка. Устройства этого типа крепятся к стене прямо на корпус. В качестве фиксирующих элементов при этом используются дюбеля и шурупы. Под них по разметке в стене сверлятся отверстия.

Какие правила нужно соблюдать при установке

Итак, как сделать вытяжку в частном доме, мы с вами выяснили. При ее монтаже следует учитывать следующие моменты:

  • Планировать расположение устройства нужно так, чтобы воздуховод получился как можно более коротким.
  • Число колен следует свести к минимуму.
  • Если поворотов воздуховода избежать не удастся, нужно постараться сделать их не слишком крутыми.
  • Приобретать следует воздуховод с гладкой внутренней поверхностью, для того чтобы снизить сопротивление потока до минимума.

Итак, мы с вами разобрались с тем, как сделать вытяжку и вентиляцию в частном доме. Как видите, дело это не особенно сложное. Самое главное – разработать правильный проект. Это позволит сделать проживание в доме максимально комфортным как летом, так и зимой.

fb.ru

схема, фото, видео » Интер-ер.ру

Сложно представить себе комфортную атмосферу в частном доме без грамотного обустройства в нем системы вентиляции, которая сможет обеспечить приток свежего воздуха и выход отработанного. Особенно это актуально при полной герметизации помещений за счет пластиковых окон и металлических дверей. Вытяжка на кухне является важным звеном во всей вентиляционной системе. Ведь именно она может спасти от различных неприятных запахов на кухне, помочь очистить воздух от частиц пищи, пыли, гари и различных вредных веществ. Поэтому-то к выбору таких необходимых устройств на кухне и работам по монтажу нужно подойти со всей ответственностью.

Какие виды кухонных вытяжек бывают?

Все вытяжки для кухни можно разделить на выводящие и фильтрующие, которые больше всего подходят для тех частных домов, где вентиляция по каким-то причинам отсутствует. Если же вентиляция в доме уже есть, наиболее удобным вариантом будет вытяжка выводящего типа. В них фильтр отсутствует. Вместо него устанавливается улавливатель жира, который не требует периодической замены, как в случае с фильтром. Для очистки от грязи его достаточно помыть.

Кухонные вытяжки бывают:

  • встраиваемыми – обеспечивают проточную вентиляцию, могут быть скрыты от глаз шкафами;
  • подвесными – подходят для размещения над кухонными шкафами, недорогие по стоимости и достаточно простые в монтаже;
  • каминными – бывают разными по форме, выполняются из различных материалов, могут превратить пространство над кухонной плитой в эксклюзивный элемент интерьера, их также называют и «купольными».

Каминная (купольная) вытяжка

Вытяжки для кухни также отличаются между собой по типу их крепления. По данному признаку все их можно разделить на 3 группы:

  1. Пристенные. Наиболее распространены пристенные конструкции. Их достаточно легко устанавливать своими руками. Одной стороной такие вытяжки крепятся к стене, бывают самой разнообразной формы, могут быть с подсветкой, которая вносит в дизайн кухни некоторую оригинальность, или без нее.
  2. Угловые. Угловые конструкции наиболее уместны в случаях углового расположения кухонной плиты в помещении.
  3. Островные. Вытяжка, которая относится к островному типу, может устанавливаться в любой наиболее удобной для хозяйки части кухни. Такая система используется по большей части там, где рабочая зона вынесена в центр помещения.

В частных домах в достаточной мере востребованы все виды кухонных вытяжек. Но в больших загородных резиденциях отдают больше предпочтений островному варианту, а на дачах и в обычных деревянных домах – пристенному.

Совет. При выборе вытяжки на кухню есть смысл рассмотреть модели большей мощности и с 2-мя вентиляторами, ведь работают они значительно эффективнее и издают меньше шума.

Установка кухонной вытяжки

Перед установкой вытяжки на кухню нужно приобрести необходимые материалы, запастись соответствующим для этой работы инструментом и составить небольшой проект или хотя бы простую схему размещения системы. По правилам саму вытяжку располагают не ближе 65-70 см к поверхности плиты. Для газовой плиты требуется чуть большее расстояние – примерно от 80-ти см. Иначе от жара, исходящего от плиты, вытяжное устройство может деформироваться. В месте соприкосновения со стенами либо потолком потребуется уложить слой изоляции, что имеет особую актуальность в случаях, если частный дом является деревянным. А такой материал как дерево все-таки довольно легко воспламеняется.

Вытяжка по мощности должна соответствовать габаритам помещения

Чтобы работа вытяжки была достаточно эффективной, она должна соответствовать размерам кухонной плиты либо быть немного больше. Если в частном доме уже имеется установленная вентиляционная система, трубу от вытяжки для выхода отработанного воздуха присоединяют к существующему каналу. Если же встроенная вентиляция отсутствует, в стене, выходящей на сторону улицы, для вытяжной трубы проделывают отверстие.

Внимание! Отверстие в стене для вентиляции по размерам должно соответствовать диаметру трубы. Если они не соответствуют по размерам, скорость выхода воздуха будет снижаться, а шум во время работы устройства – увеличиваться.

Работа вытяжки на кухне будет эффективной при правильном подборе воздуховодов. Они бывают 2-х видов:

  • металлическими;
  • пластиковыми.

Пластиковые продают уже нарезанными в процессе производства на части определенного размера. Одной такой части может не хватить, чтобы сделать вытяжную трубу без стыков, поэтому довольно удобно использовать металлическую гофру. Пластиковый короб или гофрированную трубу воздуховода соединяют с отверстием в стене с помощью фланца с обратным клапаном, который нужен, чтобы при сильных ветрах воздух не попадал обратно в кухонную вытяжку. При использовании в качестве воздуховода металлической гофры такие вытяжные трубы для большей эстетики внешнего вида можно спрятать в декоративные короба, которые бывают разнообразными по форме.

Схема подключения кухонной вытяжки

При установке вытяжки своими руками важно правильно произвести монтаж корпуса этого устройства. Выполняют его строго по предварительной разметке. По ней просверливают отверстия, соответствующие местам креплений, расположенным на корпусе самой вытяжки. В эти отверстия вбивают дюбеля, на которые прикручивают навесы для устройства. На них уже затем можно повесить вытяжку. Для соединения воздуховода с вытяжкой используют переходную муфту. Одним концом ее надевают на гофрированную трубу, а другим – на выступающую часть выхода кухонной вытяжки, укрепляя при необходимости монтажной лентой. Места соединения закрепляют с помощью хомутов.

При монтаже кухонной вытяжки нужно учесть и такие моменты:

  • воздуховод должен быть максимально коротким;
  • желательно минимальное число колен вытяжной трубы;
  • лучше, если все повороты воздуховода будут не очень крутыми.

Будет лучше, если внутренняя поверхность воздуховода будет гладкой. Это позволит сделать сопротивление потока минимальным.

Подключение кухонной вытяжки

Чтобы кухонная вытяжка смогла начать работать, ее необходимо подключить к электросети. Можно соединить провода от данного устройства с электрической коробкой с использованием клемм. Либо от этой коробки подвести электропровод к самой вытяжке и для ее включения установить розетку.

Очень внимательно нужно отнестись к подключению вытяжки к электросети

Часто при установке кухонной вытяжки электропровода пускают снаружи по поверхности стены. В данном случае их можно уложить в кабель-каналы для придания всей конструкции более эстетичного внешнего вида. При подключении устройства к электросети нельзя забывать о необходимости заземления, используя для этих целей глухую нейтраль, а не трубы, батареи или другие предметы. Проведение электромонтажных работ требует определенных знаний и навыков. Если же их не имеется или нет уверенности в своей компетенции, стоит доверить этот участок работ специалистам, которые занимаются этим профессионально.

Самостоятельная установка кухонной вытяжки в частном доме не является слишком сложным делом для тех, кто умеет пользоваться инструментом и имеет хотя бы небольшой опыт подобных работ. Важно при этом правильно оценить свои силы и умения, а также соблюдать правила безопасности. Тот же участок работы, который требуют профессиональных знаний, лучше поручить специалисту. Это касается, в первую очередь, непосредственно электромонтажных работ при подключении кухонной вытяжки к сети.

Подключаем кухонную вытяжку самостоятельно: видео

Как подключить кухонную вытяжку в доме: фото

inter-er.ru
