Расчет расхода дизельного топлива котельной – Калькулятор расхода топлива для котельных

расчет расхода топлива, принцип работы, выбор котла

При эксплуатации любых объектов строительства важную роль играет отопление. В настоящее время печи на дровах постепенно вытесняются современными газовыми или электрическими обогревателями, а также котлами. Если дом или помещение расположены на большом расстоянии от газовой магистрали, подключение к ней может обойтись очень дорого или не всегда является возможным.

В таких случаях отличным вариантом может быть использование дизельных котлов.

Содержание

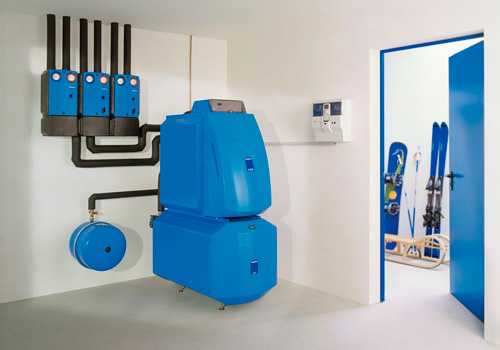

Преимущества и недостатки дизельных котлов

К преимуществам дизельных отопительных устройств можно отнести автономность, удобство управления, экономный расход топлива.

Затраты на эксплуатацию такого устройства ниже, чем при использовании электрических котлов.

Установка не требует специального разрешения, агрегат отличается простотой в эксплуатации и обслуживании.

Благодаря автоматизации процессов, участие человека при регулировке температуры сведено к минимуму. Система сама регулирует температуру в помещении.

Конструкции дизельных и газовых котлов очень похожи. Дизельный котел очень легко переводится на использование газа, для этого достаточно провести к нему газовую трубу.

Устройство деаэратор – реализует процесс деаэрации некоторой жидкости, то есть её очистки от присутствующих в ней нежелательных газовых примесей.

О том, что такое деаэратор воды и принципах его работы, читайте здесь.

Еще одним преимуществом считается срок эксплуатации устройства, который может достигать 25 лет.

К недостаткам можно отнести необходимость приобретения специальной емкости, где будет хранится топливо. Для его установки необходимо также предусмотреть помещение с вытяжкой.

Горючее топливо хранится в топливных емкостях, объем которых зависит от площади отапливаемых помещений.

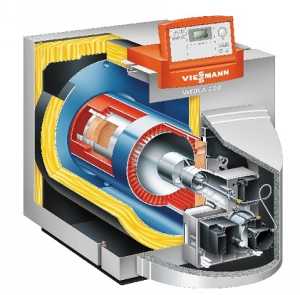

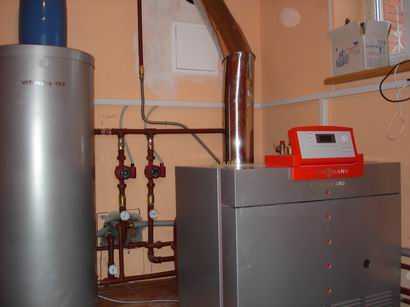

Устройство, принцип работы

В камере сгорания котла расположена необходимая для сжигания горелка, после поступления топлива в которую, происходит его воспламенение при помощи вентилятора.

В результате чего нагреваются стенки камеры сгорания и теплоноситель, продукты горения выводятся через дымоход. В процессе их прохождения через теплообменник увеличивается КПД.

Работающее на дизельном топливе оборудование имеет защищенный от коррозии стальной корпус. Под ним расположены блоки автоматики и управления, выполняющие контролирующую функцию.

Теплообменники изготавливаются из чугуна или стали, что позволяет им выдерживать воздействие высоких температур на протяжении длительного времени.

Расчет расхода топлива на дизельном котле

Для установления расхода топлива на дизельном котле для конкретного помещения можно воспользоваться приблизительными вычислениями.

Для достижения мощности 10 кВт в час необходимо использовать 1 кг солярки. Существует также вариант расчета, основанный на мощности горелки, при умножении этого показателя на коэффициент 0,1 можно получить необходимое количество сырья для работы оборудования в течение часа.

Зная эти характеристики, можно рассчитать количество необходимого топлива для дизельных котлов отопления с учетом площади конкретных помещений.

Для обогрева помещения площадью 100 м? потребуется агрегат мощностью в 10 кВт, после умножения данного показателя на 0,1, получаем 1 кг/час. Это означает, что работающий на полную мощность котел, в сутки сжигает 24 кг дизельного топлива.

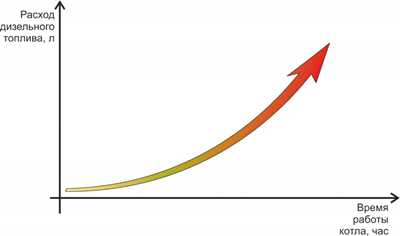

Для расчета расхода топлива в год необходимо за среднее время работы принять 100 дней при полной нагрузке и 100 дней по половинной, в результате получится 100дн.х24кг.+100дн.х24кг/2=3600 кг.

Для отопления помещения площадью 100 квадратных метров в течение 200 дней (весна-зима-осень) потребуется 3,6 тонны солярки.

Выбор котла

На расход топлива влияют:

-площадь помещения;
-уровень теплоизоляции.

Приблизительное КПД котлов варьируется в пределах 90% – 95%, что считается достаточно высоким показателем, а в некоторых дорогостоящих устройствах показатель достигает 108%.

Самый большой КПД обеспечивается только при максимальных оборотах работы механизма, что требует повышенного расхода топлива. Экономия обеспечивается за счет использования недорогого оборудования со стандартными показателями КПД.

Существует две разновидности жидкотопливных аппаратов: одно- и двуконтурные. Для нормального функционирования второго типа требуется больше топлива, что ведет к увеличению затрат.

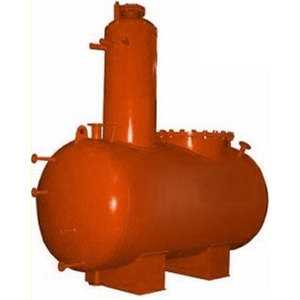

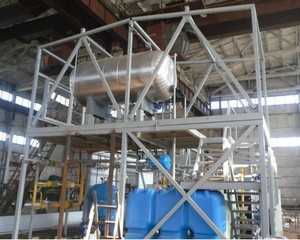

Атмосферные деаэраторы ДСА предназначены для удаления агрессивных газов из питательной воды паровых котлов.

О том, как правильно монтировать деаэратор, читайте здесь.

В данном случае расход топлива на дизельном котле можно снизить за счет сокращения объема необходимой горячей воды.

Специалисты советуют также устанавливать невысокую температуру для теплоносителя, данный фактор также влияет на расход дизеля. Еще одним способом экономии является установка в самом теплом помещении термостата.

Размещенная под внешним корпусом теплоизоляционная прокладка также способствует сокращению затрат на топливо, а также защищает пользователей от ожогов.

Все эти способы позволяют экономить топливо при сохранении необходимого уровня температуры в помещении.

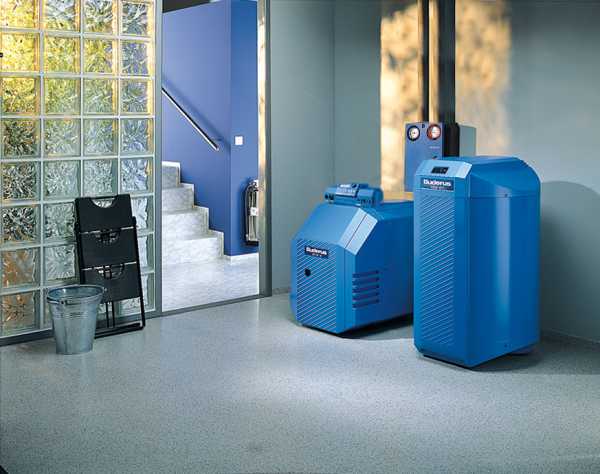

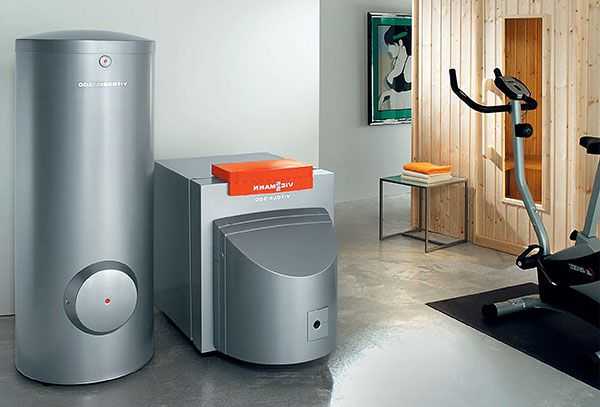

Дизельный котел является одним из самых доступных и эффективных вариантов отопления загородного дома или производственных помещений.

Затраты на топливо определяются такими факторами, как площадь и теплоизоляция помещения, а также климатическая зона и цена на топливо. При выборе отопительного оборудования необходимо принимать во внимание ряд факторов.

Если дом расположен в месте, где отсутствует магистральный газ или часто случаются перебои с электричеством, дизельные котлы с небольшим расходом топлива станут идеальным вариантом для системы отопления.

Что такое деаэратор в котельной – вопрос заслуживающий внимания, для людей не знакомых с данным устройством.

О том, какие бывают типы деаэраторов, читайте здесь.

Снизить расходы на отопление можно за счет правильного выбора модели. Предварительно необходимо провести соответствующие расчеты.

Если в дизельном котле расход топлива рассчитан правильно, температура в помещении всегда будет держаться на оптимальном уровне, а затраты на обогрев помещения не будут превышать установленный лимит.

Снизить их поможет также установка термостата, поддержка температуры теплоносителя на низком уровне.

kotlotech.ru

Какой расход дизельного котла отопления? Условия для хранения дизтоплива. Расчет необходимого количества топлива, выбор места хранения, требования и нормативы

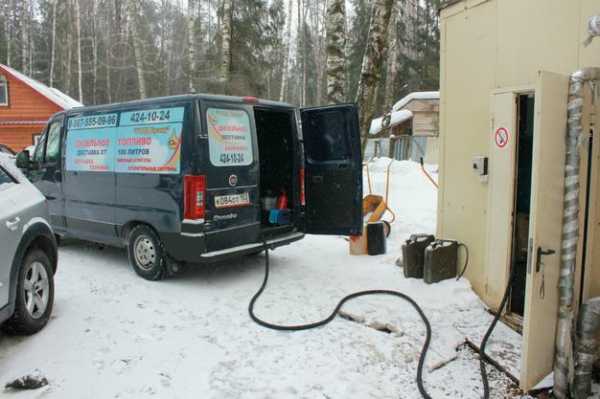

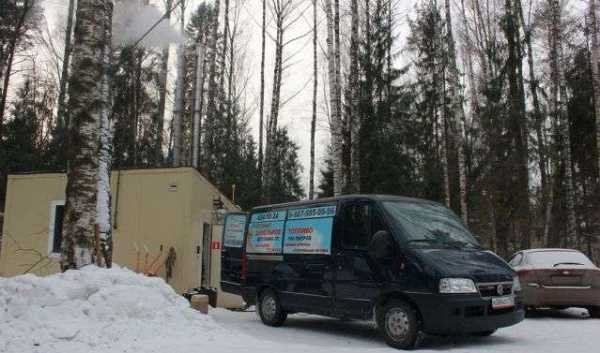

Если для отопления помещений было выбрано дизельное топливо, и хозяин дома сознательно согласился с немалыми затратами по устройству дизельной котельной, то первостепенными  задачами  являются правильный выбор агрегата, горелки и сооружение топливохранилища.

Расчёт количества топлива для дизельной отопительной установки

Внимание! Для современных жидкотопливных отопительных агрегатов с импортными горелочными устройствами необходимо приобретать качественное топливо, которое должно соответствовать сезону использования.

Для определения объёма топливохранилища необходимо предварительно рассчитать примерный расход дизтоплива за определённый промежуток времени.

Если для обогрева используется дизельный котёл отопления, какой расход топлива в час можно рассчитать по несложной формуле – коэффициент 0,1 необходимо умножить на мощность агрегата. Это означает, что для обеспечения работы дизельной отопительной установки мощностью 10 кВт в час будет расходоваться 1 кг дизтоплива.

Для отопления дома площадью  200 м², расположенного в  средней полосе России, за сезон понадобится примерно 5000 л дизтоплива.

Выбор места для топливохранилища

Место для хранения дизтоплива должно выбираться в соответствии с правилами и нормами пожарной безопасности.

Внимание! Топливохранилище необходимо располагать таким образом, чтобы к нему был обеспечен свободный подъезд в течение всего года для привозки или аварийной откачки дизтоплива.

В СП 41-104-2000 установлено ограничение по объёму расходного бака, расположенного непосредственно в котельной. Его вместимость не должна превышать 0,8 м

3.

Проведём несложный расчёт. Плотность зимнего дизельного топлива составляет 840 кг/м³, то есть, в баке объёмом 0,8 м³ его содержится 0,8*840=672 кг. Предположим, нам необходимо обогреть домостроение площадью 100 м², для чего установлен агрегат мощностью 10 кВт. Его суточный расход составляет 24 кг дизтоплива. Следовательно, топливных запасов, которые можно хранить непосредственно в котельной, хватит на 672/24=28 суток. Из этого следует, что каждые четыре недели придётся вызывать топливозаправщик. Для обогрева домов большей площади это придётся делать ещё чаще.

Совет! Для встроенных в жилое здание и пристроенных к нему дизельных котельных обычно предусматривают сооружение хранилища для топлива, располагаемого вне котельной и отапливаемого домостроения.

Количество резервуаров с топливом, которое может храниться вне котельной, правилами не регламентируется.

Внимание! Как правило, суммарные запасы дизтоплива для автономной котельной составляют не более 20 000 литров.

Варианты расположения внешнего топливохранилища:

• Помещение для топливных резервуаров может пристраиваться к жилому зданию на собственном фундаменте. Располагают его, как правило, под землёй.

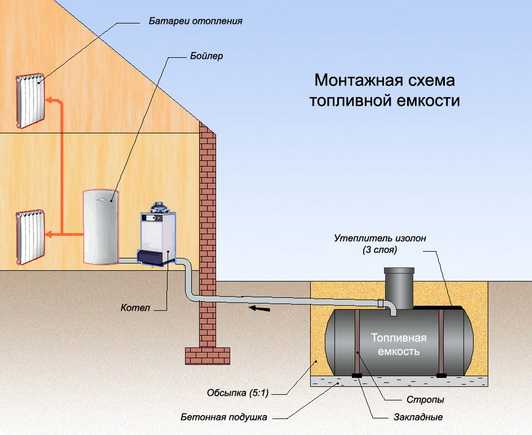

• Более распространённым вариантом топливохранилища является ёмкость, заглубленная в землю и расположенная на некотором расстоянии от здания. Между стенами котлована и ёмкости должен оставаться просвет, равный 200 мм. Дно котлована засыпают цементно-песчаной подушкой или накрывают железобетонной плитой толщиной 200 мм. Засыпка производится смесью цемента и песка в соотношении 1:5. Насыпаемые слои периодически уплотняют и параллельно постепенно заполняют ёмкость водой. Уровень заполнения бака должен быть на 200-300 мм выше уровня засыпки.

Совет! Если грунтовые воды находятся высоко – ёмкость с топливом крепят к бетонной плите стропами.

Требования к бакам, используемым для хранения топлива

Независимо от того, где устанавливается ёмкость для топлива, она должна быть сертифицирована.

Внимание! Приобретение «экономных» вариантов ёмкостей, выполненных без проекта и соблюдения нормативных правил, может стать причиной возникновения протечек в таких баках. Ситуация усугубляется высокой текучестью дизельного топлива, которое проникает даже через незначительные трещины и щели. При использовании таких ёмкостей сильный и стойкий запах топлива будет присутствовать и в самом доме, и на прилегающем участке.

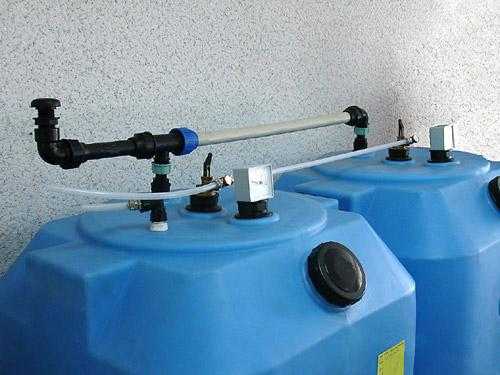

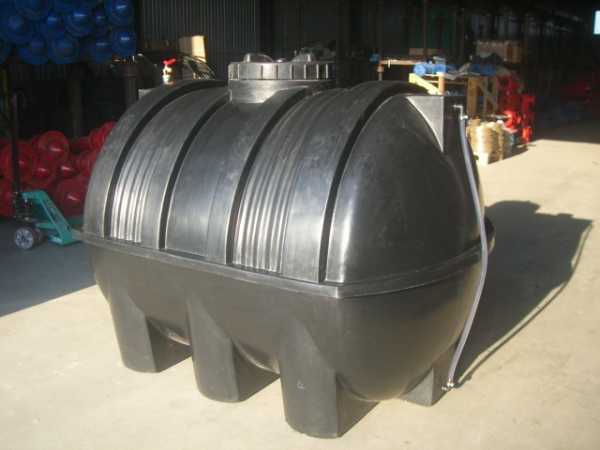

Среди ёмкостей, произведенных в промышленных условиях, наиболее популярны наземные вертикальные баки вместимостью 700-2000 литров. Для создания хранилища большего объёма баки связывают в, так называемый, фикс-пакет, с использованием элементов топливной обвязки.

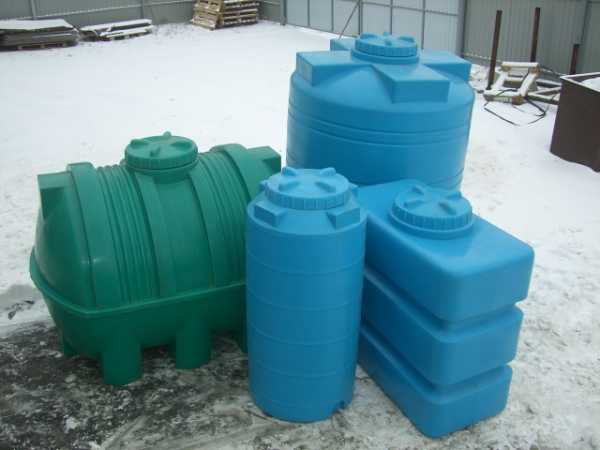

Особого внимания заслуживают баки, для производства которых используется полиэтилен. Они изготавливаются на выдувных или ротационных установках. На рынке представлены модели немецкой фирмы Dehoust – Trio-Tank Trio-Sistemtank и продукция российского производства – баки Анион.

Фирма Roth выпускает полиэтиленовые баки, защищённые сверху от ультрафиолетовых лучей слоем оцинкованной стали, который также эффективно препятствует возникновению запаха топлива снаружи.

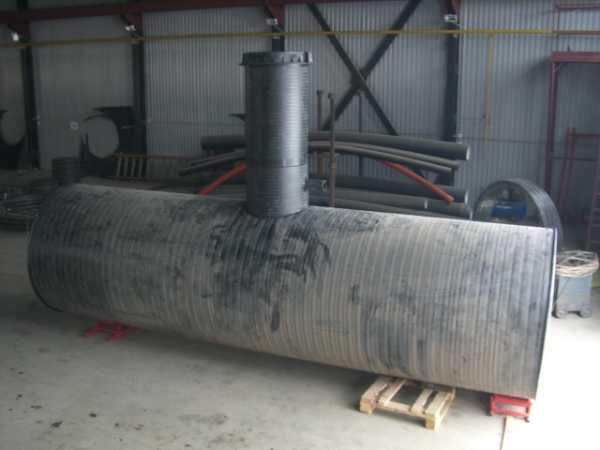

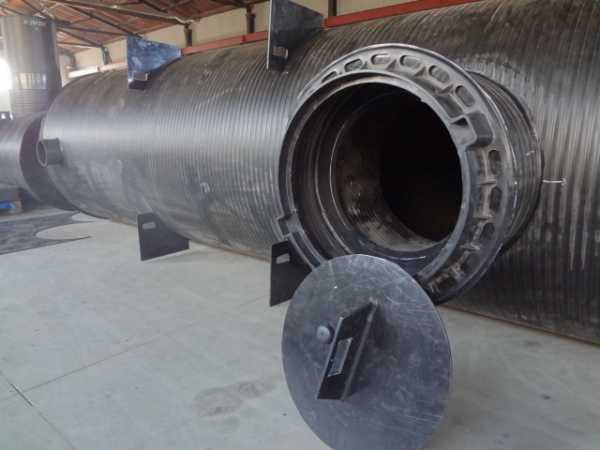

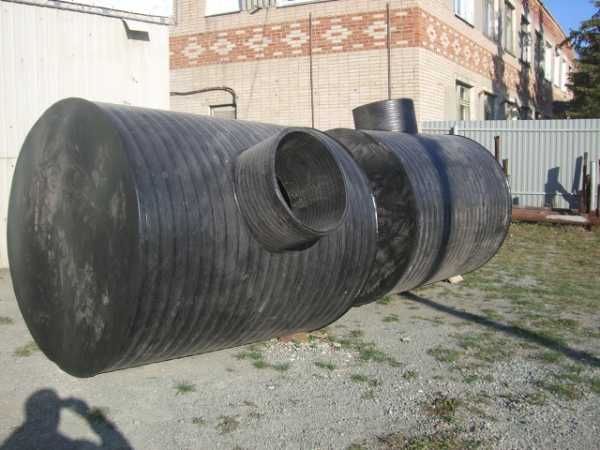

Для подземной установки выпускают баки, ёмкость которых находится в диапазоне 2000-20000 литров. Хорошо зарекомендовала себя продукция из армированного стеклопластика финской фирмы Labko. На срок службы более 55 лет рассчитаны полиэтиленовые баки марки Тритон-ДТ. Их вместимость может составлять 2-15 тыс. литров.

Внимание! При прокладке топливных магистралей следует помнить, что снижение температуры приводит к повышению вязкости дизельного топлива. Поэтому при расположении баков с топливом на значительном удалении от отапливаемого здания, магистральная труба должна укладываться ниже глубины, на которую промерзает грунт.

Экономия на первоначальных затратах может стать причиной неоправданно высоких эксплуатационных расходов в будущем. Поэтому, чтобы уменьшить расход топлива, дизельный котёл должен быть исключительно высококачественным, способным обеспечить максимально возможный КПД. Даже не очень большая экономия топлива, достигнутая благодаря эффективности оборудования, позволяет сэкономить за весь период его эксплуатации крупные суммы.

kotel-otoplenija.ru

Дизельный котел отопления — расход топлива и критерии выбора

Котел на солярке

Если в загородном поселке отсутствует газовая труба, то отопление коттеджей производится другими видами топлива. В основном электричеством, дровами, углем или соляркой. Все способы хороши с одной оговоркой — если проблем с этим топливом в вашем регионе нет. К тому же не все энергоносителя позволяют довести КПД работы котлов до максимума. К примеру, теплогенераторы, работающие на дизельном топливе, в несколько раз эффективнее всех остальных. Поэтому рассмотрим их и определимся с одним очень важным показателем — потреблением топлива. Именно это значение определяет выбор. Так стоит ли приобретать дизельный котел отопления с расходом топлива больше, чем, скажем, у твердотопливного вида?

Такое сравнение не всегда корректно. Дело в том, что жидкотопливные котлы в обслуживании и по автоматике намного проще. Для того чтобы эксплуатировать генератор, работающий на дровах, необходимо все время подходить к нему, чтобы сделать закладку. Да и контролировать температурный режим такого агрегата очень сложно. В этом плане дизельный котел намного проще. Это первое.

Второе — жидкотопливные котлы относятся к категории универсальных. Что это значит? Представьте себе, что в перспективе в вашем загородном поселке будет проходить газовая труба. Это позволит использовать дизельный вариант, переоборудовав его под газовый. Для этого всего лишь надо будет установить газовую горелку, прочистить топку и дымоход, а также отрегулировать автоматическую систему контроля и управления. Хороший мастер с этим справится часа за два или три.

Если вы приняли решение все же установить газовый агрегат, то дизельный демонтировать нет смысла. Оставьте его в качестве запасного варианта. В жизни случается всякое — вдруг произойдет авария на газопроводе. Вот тут-то котел, работающий на солярке, вам и пригодится.

Расчет расхода топлива

Что влияет на расход топлива? Таких факторов достаточно много, но основных два:

1. Габаритные размеры здания.
2. Качество проведенной теплоизоляции как самого дома, так и его отдельных помещений.

Многие потребители считают, что котел нужно выбирать с небольшим запасом мощности. С другими видами агрегатов, может быть, так оно и есть, но только не с дизельными. Почему?

• Во-первых, обращайте внимание на коэффициент полезного действия устройства. У разных моделей он отличается, но не намного. Диапазон составляет 90–95%. Всего лишь 5%, но с учетом габаритов дома эта дельта выльется в большую годовую сумму.
• Во-вторых, номинальный КПД будет действовать при максимальной загрузке нагревательного прибора. Вот почему не стоит приобретать котлы с запасом — это повлечет явный перерасход солярки.

Варианты расчета

Расчет топлива

Есть несколько способов расчета расхода топлива, которыми можно воспользоваться для приблизительного или точного определения:

• Самый простой вариант — это среднестатистический расчет, которым пользуются практически все потребители. Для него берутся два значения:

1. Необходимая тепловая энергия, затрачиваемая на отопление 10 м² — она равна 1 кВт.
2. Мощность сжигания одного килограмма дизтоплива — она составляет 10 кВт. К примеру, на обогрев дома площадью 200 м² необходимо будет израсходовать 2 кг топлива. На 200 квадратов нужно 20 кВт мощности, а так как 1 кг солярки выделяет 10 кВт, значит, всего получается 2 кг.

• Расчет можно провести и по мощности используемой горелки. Этот показатель производитель обычно указывает в паспорте изделия. Эту мощность надо просто умножить на коэффициент 0,1. В результате получается количество потребляемого топлива за один час работы котла.

Оба варианта расчета являются приблизительными, так что допускаются отклонения в ту или другую сторону. Но именно эти способы чаще всего используются при проектировании отопительной системы.

Как сэкономить дизтопливо

Вопрос не праздный. Его задают все — от простых обывателей до опытных мастеров. Каких-то особых рекомендаций нет, и все они давно известны. Просто перечислим их:

• При монтаже двухконтурного агрегата рекомендуется снизить расход горячей воды на бытовые нужды.
• Установить пониженную температуру теплоносителя. В этом случае придется рассмотреть более эффективную отопительную систему. К примеру, коллекторный вариант разводки труб с установкой контролирующей запорной арматуры.
• Использовать новейшие контролирующие блоки. Здесь следует отметить термодатчики, установленные внутри помещений или лучше на улице.

Особенности выбора дизельного котла

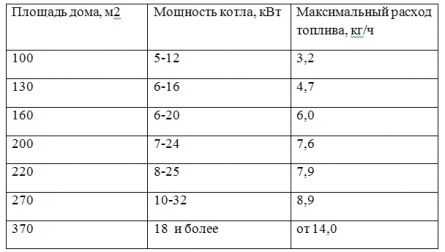

Таблица размеров котла и расход топлива

Чтобы расход дизтоплива был минимальным, необходимо четко знать, какой дизельный котел лучше. Поэтому стоит рассмотреть его конструктивные особенности и сделать правильный выбор.

В первую очередь нагревательный агрегат выбирается по материалу, из которого изготовлен его теплообменник. Их три вида:

• Чугунные.
• Из обычной стали.
• Из легированной стали.

Все специалисты сходятся во мнение, что первый вариант лучше всего. Дело в том, что при сгорании солярки, содержащей много серы, образуется конденсат, оседающий на поверхности теплообменника. А это начало процесса коррозии. Чугунный элемент с толстыми стенками прослужит не меньше 30 лет. Стальной — не более 20 лет. А вот теплообменники из легированной стали — это, скорее всего, редкость, потому что именно они увеличивают стоимость котлов. Используют их в агрегатах премиум-класса. Служат они долго, да и КПД теплоотдачи у них равен 98%. Вот вам прекрасная возможность сэкономить на расходе топлива.

Вторая позиция выбора — это форсунка. Различается этот элемент по многим показателям. Здесь и размеры, и форма, и способ распыления, и мощность, и угол распыления. Сегодня производители предлагают форсунки, мощность которых можно регулировать. Это дает возможность рассчитать объем потребления жидкого топлива.

Что предлагают специалисты? Оптимальный вариант — это узконаправленные форсунки, работающие только на солярке. Битопливные горелки, работающие и на газе, и на жидком топливе, очень капризны в эксплуатации и имеют низкий КПД.

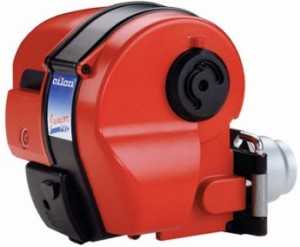

Дизельная горелка Oilon

Чаще всего форсунки приобретаются как отдельный узел. Поэтому стоит обратить внимание на модели от того же производителя, что и сам котел. Если таковой не нашлось, придется брать то, что есть в магазине. Но учтите, что дешевые горелки — это больший расход и меньший срок эксплуатации. Выбирайте модели от известных производителей, а специалист настроит их вам под необходимую марку дизельного котла.

Заключение по теме

 При расчете расхода топлива дизельного котла следует помнить, что выбираемая модель агрегата должна полностью соответствовать требованиям экономичной эксплуатации. Два важных показателя — экономия и коэффициент полезного действия — тесно между собой взаимосвязаны. Именно от них будет зависеть комфорт внутри дома и состояние вашего кошелька.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Расчет расхода дизельного топлива



Обратная связь

ПОЗНАВАТЕЛЬНОЕ

Сила воли ведет к действию, а позитивные действия формируют позитивное отношение

---

Как определить диапазон голоса — ваш вокал

---

Как цель узнает о ваших желаниях прежде, чем вы начнете действовать. Как компании прогнозируют привычки и манипулируют ими

---

Целительная привычка

---

Как самому избавиться от обидчивости

---

Противоречивые взгляды на качества, присущие мужчинам

---

Тренинг уверенности в себе

---

Вкуснейший «Салат из свеклы с чесноком»

---

Натюрморт и его изобразительные возможности

---

Применение, как принимать мумие? Мумие для волос, лица, при переломах, при кровотечении и т.д.

---

Как научиться брать на себя ответственность

---

Зачем нужны границы в отношениях с детьми?

---

Световозвращающие элементы на детской одежде

---

Как победить свой возраст? Восемь уникальных способов, которые помогут достичь долголетия

---

Как слышать голос Бога

---

Классификация ожирения по ИМТ (ВОЗ)

---

Глава 3. Завет мужчины с женщиной

---

Оси и плоскости тела человека — Тело человека состоит из определенных топографических частей и участков, в которых расположены органы, мышцы, сосуды, нервы и т.д.

---

Отёска стен и прирубка косяков — Когда на доме не достаёт окон и дверей, красивое высокое крыльцо ещё только в воображении, приходится подниматься с улицы в дом по трапу.

---

Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами) — В простых моделях рынка спрос и предложение обычно полагают зависящими только от текущей цены на товар.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение

Высшего образования

«Национальный исследовательский МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»

(НИУ МГСУ)



Институт строительства и архитектуры (ИСА)



Кафедра: Технологии и организации строительного производства (ТОСП)





Курсовая работа по дисциплине: «Основы нормативной базы в строительстве»





Тема: «Расход топлива на отопление помещения в расчете на метр кубический помещения»



Вариант № 8



Выполнил:

Преподаватель: проф., д.т.н. Синенко С.А.





г. Москва, 2016 г.



Содержание



Введение

Расход топлива на отопление помещения в расчете на метр кубический помещения

Заключение

Список использованной литературы



Введение

При проектировании зданий и сооружений необходимо учитывать отопление помещений, в которых будут постоянно пребывать люди.

Систем отопления существует много: водяные, воздушные, газовые и т.д., но примерная организация у них похожа. Основа любой системы отопления – это, конечно же, котел. Далее – трубы, по которым движется теплоноситель.

Основные виды топлива: дизельное топливо, газ, твердое топливо и электричество. Кроме основных существуют и альтернативные виды топлива, которые вполне могут послужить дополнительным источником тепла. Это, например, солнечное излучение, которое преобразуется в тепло в солнечных коллекторах. Или энергия земли, которая преобразуется в тепло посредством геотермального отопления дома.

В данной курсовой работе мы рассчитаем расход топлива на отопление помещения в расчете на метр кубический помещения в зависимости от рассмотренных видов топлива.



Расход топлива на отопление помещения в расчете на метр кубический помещения

Удельный расход тепла на отопление — количество тепловой энергии, которую необходимо подвести внутрь здания в пересчете на каждый квадратный или кубический метр для поддержания в нем нормированных параметров, комфортных для работы и проживания.

Топливо — горючее вещество, дающее тепло и являющееся источником получения энергии.

Удельная теплота сгорания топлива — физическая величина, показывающая, какое количество теплоты выделяется при полном сгорании топлива массой 1 кг или объёмом 1 м³.

Удельная теплота сгорания измеряется в Дж/кг (Дж/м³) или калория/кг (калория/м³). Для экспериментального измерения этой величины используются методы калориметрии.

Чем больше удельная теплота сгорания топлива, тем меньше удельный расход топлива при той же величине коэффициента полезного действия (КПД) двигателя.

Основные виды топлива

Дизельное топливо

Отопление на дизельном топливе является одним из самых востребованных, так как у большинства людей нет доступа к газовым магистралям. В комплекте такого агрегата присутствует вентиляторная горелка, которая распыляет солярку. Та, в свою очередь, соединяясь с некоторым количеством воздуха, попадает в камеру сгорания, где и происходит процесс горения.

У данного вида топлива есть ряд преимуществ: оно дает много тепла, нагревая дом за маленькие сроки и требуя мало топлива. В эксплуатации оно очень удобно, для хранения не требуется специального оборудования. Приобрести его можно везде. Еще один плюс – дизельные котлы употребляют немного электроэнергии. Существуют и недостатки. Один из самых откровенных – его дороговизна.

Дизельное отопление частного дома основывается на работе котла. Для выбора мощности дизельного котла нужно знать такие параметры, как: площадь дома, высота потолков, толщина утеплителя, количество окон.

Аппараты, работающие на керосине, солярке или дизельном топливе, могут применяться для отопления промышленных и жилых помещений.

Горючее для таких котлов содержится в специальном баке, который может быть расположен в любом, удобном для потребителя месте:

· В котельной

· На улице

· Под землей

Эта особенность и является одним из главных достоинств жидкотопливных аппаратов.

Наиболее эффективным считается использование этого отопительного оборудования в негазифицированных поселках, так как расход топлива у дизельного котла не очень высокий.

На отопительную систему действует большое количество различных факторов и нагрузок.

Естественно, чем больше ваше жилище, тем выше будет расход дизельного котла отопления. КПД аппаратов, таких аппаратов, составляет от 90 до 95%. Но получить такой результат можно только при максимальных оборотах работы устройства. Поэтому, приобретая отопительное оборудование, не стоит выбирать его с запасом.

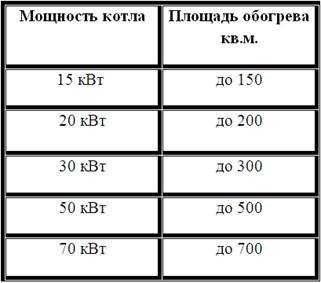

Также следует учесть и данные из таблицы:

Мощность котла в зависимости от площади помещения

Газовое отопление

Природный газ это незаменимый энергоноситель, он довольно часто применяется в разных отопительных устройствах. Наверное, самое популярное это — газовый котел.

Такая система отличается более высокой экологичностью, что немаловажно в наше время. Владельцы такой системы отопления могут создать в доме теплый пол и многое другое. Что касается минусов магистрального газового отопления, то это необходимость согласования всей документации, оборудования котельной, монтажа дымохода и т. п. При эксплуатации такой системы нужно строго придерживаться правил пожарной безопасности, помня о необходимости систематического проведения профилактики.

Отопительный котел, который работает на природном газе, может расходовать его с разной интенсивностью. На это влияют такие факторы, как:

1. Тепловая мощность устройства,
2. КПД и как преобразовывается внутренняя энергия газа в тепло,
3. Нагрузка на устройство. Естественно, что зимой расход газа возрастает. Расход газа возрастает и при активном потребление подогрева проточной воды.
4. Большое влияние на расход газа для отопления домаможет оказывать величина теплопотерь. Неутепленные стены, плохие окна, щели в дверях, сквозняки – это все отрицательно сказывается на расходе газа, что может привести к завышенным расходам и может отразиться на семейном бюджете.

Отопление дровами

Отопление твердым топливом – самое востребованное. Оно с давних времен заняло свою позицию и не спешит ее сдавать. Нужно сказать, что твердое топливо можно разделить на три основных вида: уголь, дрова и пеллеты.

Влажность древесины. Оптимальными для горения считаются дрова, пролежавшие в дровнице не меньше одного-двух лет. За это время они успевают высохнуть и приобретают влажность не меньше 15-20%. Из-за этого есть смысл закупать топливо сразу на несколько лет: со временем дрова не только не испортятся, но будут ещё лучше по качеству энергоэффективности.

Сорт дерева. Это тоже очень важный вопрос: твёрдые лиственные породы, такие как береза, тис или бук, горят дольше и жарче всего, они отдают максимум тепла. Сосна или ель горят с меньшим выделением тепла, но они больше подходят для растопки, к тому же, при горении они выделяют приятный аромат за счёт эфирных масел. Желательно сочетать несколько сортов дров, чтобы избежать засорения дымохода копотью и обеспечить максимальную теплоотдачу древесины.

Размеры помещения. При этом играет роль не только площадь дома, но и его высота, поэтому расход дров на отопление дома 100 м2 может быть очень разным. Обычно при расчётах за норму принимается высота помещения в 2,8 метра.

Период отопления. В средней полосе России отопление требуется примерно в течение 7 месяцев с учётом не слишком ранней весны и осени. Получается, что топить печку придётся в течение 214 дней, соответственно рассчитывается количество тепла.
В таблице приводятся показатели теплотворной способности (количество тепла при сгорании 1 кг дров в зависимости от их влажности):

Влажность дров (%)	Теплотворность (ккал)	Примечания
		дрова камерной сушки
		годовалые дрова под навесом
		свежесрубленные дрова

На расход дров при топке камина или печи также влияет плотность или твердость древесины. В таблице даны показатели плотности древесины при влажности 12%:

Порода дерева	Плотность (г/см3)
Ель	0.45
Осина	0.51
Сосна	0.52
Ольха	0.55
Дуб	0.69

Удельная теплотворная способность различных пород древесины:

Порода дерева	Массовая теплотворная способность (ккал)	Плотность сухой древесины (г/см3)	Удельная теплотворная способность (ккал)
Дуб		0,64
Береза		0,57
Сосна		0,42
Ольха		0,43
Ель		0,38
Осина		0,37

При расчете расходов

Электрическое отопление

Электрическая энергия позволяет использовать для обогрева дома различные виды оборудования:

1. Котлы отопления, нагревающие теплоноситель

2. Инфракрасные обогреватели, в том числе системы «теплые полы»

3. Конвекторы

Характерной особенностью теплотехнических приборов, работающих от электричества, является высокий КПД: практически 100% потребляемой энергии преобразуется в тепло. Но, несмотря на высокую эффективность, стоимость единицы тепловой энергии при этом получается самой высокой, что и является основным препятствием на пути широкого использования электричества для обогрева дома

Отопление с помощью электричества также очень популярно. Принцип его действия прост — электрическая энергия преобразуется в тепловую, которая, в свою очередь, и нагревает носитель тепла.

Следует отметить, что приборы отопления, работающие от электричества, являются самыми удобными в применении. Их использование позволяет поддерживать заданную температуру в помещении, менять режимы работы, выбирая наиболее оптимальный режим. Работой электрического оборудования можно управлять дистанционно.

К достоинствам электрического отопления можно отнести то, что сама система недорогая и простая в установке. Она очень надежна, бесшумна в работе и не требует особого помещения для котла, дымохода и какого-то специального оборудования. Также недостаток – это полная зависимость от электроэнергии.

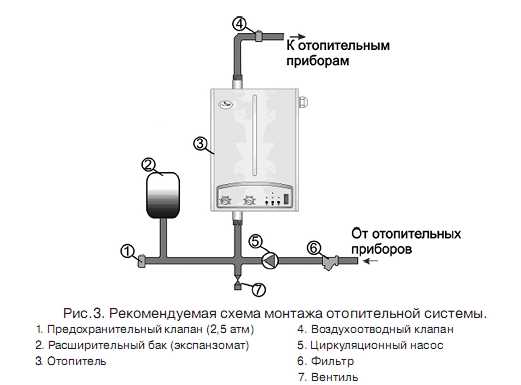

Типичная схема монтажа отопления на электричестве

Табл.1 Теплота сгорания различных видов топлива (средние значения).

Топливо	Теплота сгорания
Дрова	3200 ккал/кг
Пеллеты	4500 ккал/кг
Антрацит	7000 ккал/кг
Газ	8400 ккал/м3



Исходные данные:

1. Назначение помещение – жилая комната 90м²;

2. Длина помещения = 9м., ширина помещения = 5м., высота = 3,2м.;

Объем помещения = 144м³;

3. Требуемая температура в помещении = 21^◦С;

4. Тепловые потери = 70Вт/кв.м.;

5. Наличие вентиляции – Да;

6. Высота потолка = 3,2м.;

7. Перекрытие выше – междуэтажное железобетонное;

8. Перекрытие ниже – междуэтажное железобетонное;

9. Материал и толщина наружных стен – монолитный железобетон 38 см.;

Длина стены 1 – 9м., длина стены 2 – 9м., длина стены 3 – 10м., длина стены – 10м.;

10. Количество окон – 2 окна;

11. Тип окон – двухкамерный стеклопакет 4-8-4-8К;

Высота окна = 2,5м., длина окна = 3м.;

Расчет расхода дизельного топлива

Характеристика дизельных котлов Kiturami Turbo

Наименование характеристики	Единица измерения	TURBO-13R
Мощность по отоплению	ккал/ч
кВт	15,1
Потребление топлива в непрерывном режиме	л/ч (м³/ч)	1,97
Вид топлива	стандарт	дизельное топливо по ГОСТ 305
КПД	%	92,8



Общий расход дизельного топлива при эксплуатации котельного оборудования, зависит от времени работы котла, затраченного для достижения и поддержания желаемого температурного режима.





Проведем расчет потребления дизельного топлива котлом Kiturami Turbo – 13R:

Мощность – 13000 ккал/час

Необходимое количество теплоты для обогрева помещения об

Расход топлива – 1,97 л/час

Теплоемкость воздуха – 0,24 Ккал/кг*град и умножаем на плотность воздуха – 1,3 кг/м3.

Получаем, что для нагрева 1м3 воздуха на один градус нам необходимо 0,312 Ккал/м3*град.

Объем помещения=144м³.

В помещении необходимая температура = 21 градусов.

Для нагрева помещения объемом 144 м3 требуется: 0,312*21*144 = 943,49 ккал

Дизельный котел с мощностью 13000 ккал/час нагреет помещение за:

943,49/13000=0,072 ч = 4,35 минут

Расход топлива на 60 минут = 1,97 л

1,97*4,35 / 60=0,14л

Итого на обогрев помещения необходимо 0,14 л дизельного топлива.

Расход газа

Согласно нормативным данным, полученным в результате практического использования отопительных систем, в нашей стране для обогрева 10 метров квадратных жилого помещения требуется около 1 киловатта энергии. Исходя из этого, помещение площадью 90 м кв. может обогреть котел мощностью 9 кВт.

Для нагрева помещения объемом 144 м3 требуется: 0,312*21*144 = 943,49 ккал

Для нагрева 1 м³=6,552 ккал.

Газовый котел для получения 1 ккал сожжёт – 0, 119 м3 природного газа.

Следовательно для получения 6,552 для обогрева 1м³ требуется: 0,119*6,552=0,78м³ природного газа.

Электрическое отопление

Предположим, что объем нашего частного дома равен 144 м³.

Значит, для компенсации теплопотерь при условии среднестатистической теплоизоляции необходимо обеспечить выработку 9 кВт тепловой энергии.

В среднем для обогрева 1 м³ строения требуется 30-35 Вт.

Расчет дров

Таблица необходимого количества топлива в сезон

Вид топлива	Расход для получения 1 гкал	Количество топлива в сезон
Дрова	312 кг	6240 кг (8,7 м3)
Брикеты	222 кг	4440 кг
Антрацит	143 кг	2860 кг
Газ	119 м3	2380 м3

Для получения 1гкал требуется 312кг дров.

Для нагрева помещения объемом 144 м3 требуется: 0,312*21*144 = 943,49 ккал

Для нагрева 1 м³=6,552 ккал.

Определим сколько килограмм дров потребуется для получения 6,552 ккал.

Итого: 6,552*312/1000=2,044 кг дров.

Сведем все данные в табличную форму:

Тип топлива	Необходимый расход на обогрев 1м3
Дизельное топливо	0,14 л дизельного топлива
Газ	0,78м3 природного газа.
Электроэнергия	30-35 Вт.
Дрова	2,044 кг

Заключение

В данной курсовой работе рассчитан расход топлива на отопление помещения в расчете на метр кубический помещения.





---

megapredmet.ru

Тепловой расчет (на примере котельной больницы)

РАСЧЕТ годовой потребности в тепле и топливе на примере котельной Центральной районной больницы.

Приложение №1 к письму Минэкономики России от 27 ноября 1992 г. № ВЕ-261 /25-510

ПЕРЕЧЕНЬ данных, которые должны представляться вместе с ходатайством об установлении вида топлива для предприятий (объединений) и топливо потребляющих установок.

1.Общие вопросы

Вопросы	Ответы
Министерство (ведомство)	МЗ РФ
Предприятие и его местонахождение (республика, область, населенный пункт)	ЦФО
Расстояние объекта до: А) железнодорожной станции Б) газопровода (его наименование) В) базы нефтепродуктов Г) ближайшего источника теплоснабжения (ТЭЦ котельная), с указанием его мощности, загруженности и принадлежности	Б) 0,950 км
Готовность предприятия к использованию топливно-энергетических ресурсов (действующее, реконструируемое, строящееся, проектируемое) , с указанием его категории	Действующее
Документы, согласования,(дата, номер, наименование организации) А) об использовании природного газа, угля и других видов топлива Б) о строительстве индивидуальной или расширении действующей котельной (ТЭЦ) На основании какого документа проектируется, строится, расширяется, реконструируется предприятие.	Задание МЗ РФ
Вид и количество (тыс, тут) используемого в настоящее время топлива и на основании какого документа (дата, номер) установлен расход ,(для твердого топлива указать его месторождение и марку) Вид запрашиваемого топлива, общий годовой расход (тыс, тут) и год начала потребления Год выхода предприятия на проектную мощность, общий годовой расход (тыс, тут) в этом году	Природный газ; 0,706; 2011г. 2011г.; 0,706

2. Котельные установки и ТЭЦ

А) Потребность в теплоэнергии

На какие нужды	Присоединенная максим. тепловая нагрузка(Гкал/ч)		Кол-во часов работы в году	Годовая потребность в тепле (тыс.Гкал)		Покрытие потребности в тепле тыс.Гкал/год
	Сущ	Пр. включ.сущ		Сущ	Пр. включ.сущ.	Котельная (ТЭЦ)	Вторич. энергоресурсы	Стороны
1	2	3	4	5	6	7	8	9
Отопление		1,340	5160		3,367	3,367
Вентиляция		0,000	0,000		0,000	0,000
ГВС		0,300	2800		1,080	1,080
Технологи ческие нужды		0,000			0,000	0,000
Собственные нужды котельной (ТЭЦ)		0,000			0,000	0,000
Потери в тепловых сетях		0,000			0,000	0,000
Итого		1,640			4,447	4,447

Б) Состав и характеристики оборудования котельных, вид и годовой расход топлива

Тип котлов по группам	Кол-во	Общая мощность Гкал/ч	Используемое топливо			Запрашиваемое топливо
			Вид основного (резервного)	Удельный расход кг.у.т/Гкал	Годовой расход тыс.т.у.т.	Вид основного (резервного)	Удельный расход кг.у.т/Гкал	Годовой расход тыс.т.у.т.
1	2	3	4	5	6	7	8	9
Действующие
Демонтируемые
Устанавливаемые котлы Vitoplex 100 Viessmann (950кВт)	2	1,630				Природный газ (нет)	158.667	0,536
Резервные

Примечание:

1. Годовой расход топлива указать общий по группам котлов.
2. Удельный расход топлива указать с учетом собственных нужд котельной (ТЭЦ)
3. В графах 4 и 7 указать способ сжигания топлива (слоевой, камерный, в кипящем слое).
4. Для ТЭЦ указать тип и марку турбоагрегатов, их электрическую мощность в тыс. кВт, годовую выработку и отпуск электроэнергии в тыс. кВт.ч., годовой отпуск тепла в Гкал., удельные расходы топлива на отпуск электроэнергии и тепла (кг/Гкал), годовые расходы топлива производство электроэнергии и тепла в целом по ТЭЦ.
5. При расходе более 100 тыс. т условного топлива в год должен представляться топливно-энергический баланс предприятия (объединения)

2. Расчет тепловой потребности в тепле и топливе.

2.1 Общая часть

Расчет годовой потребности в топливе для модульной котельной (отопление и горячее теплоснабжения) средней школы, выполнен по Заданию МО. Максимальные зимние часовые расходы тепла на отопление здания определены по укрупненным показателям. Расходы тепла на горячее водоснабжение определены согласно указаниям п. 3.13 СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий». Климатологические данные приняты по СНиП 23-01—99 «Строительная климатология и геофизика». Расчетные усредненные температуры внутреннего воздуха приняты из «Методических указаний по определению расходов топлива, электроэнергии и воды на выработку тепла отопительными Котельными коммунальных теплоэнергетических предприятий». Москва 1994 г.

2.2 Источник тепла

Для теплоснабжения (отопления, горячего водоснабжения) школы предусматривается установка двух котлов Viessmann Vitoplex 100 (Германия) мощностью 950 кВт каждый в специально оборудованной котельной. Общая мощность устанавливаемого оборудования 1,634 Гкал/ч. В качестве основного топлива запрашивается природный газ. Резервное не требуется.

2.3 Исходные данные и расчет

№ п/п	Наименование здания	Расход тепла в Гкал/ч
		Отопление	Вентиляция	ГВС	Технология	Итого
1	2	3	4	5	6	7
1	Котельная ТКУ-1,9	1,340	0,000	0,300	0,000	1,640
Итого		1,340	0,000	0,300	0,000	1,640

№ п/п	Показатели	Формула и расчет
1	2	3
1	Расчетная температура наружного воздуха для проектирования отопления	Т(Р.О)= -26
2	Расчетная температура наружного воздуха для проектирования вентиляции	Т(Р.В)= -26
3	Средняя температура наружного воздуха за отопительный период	Т(СР.О)= -2,4
4	Расчетная усредненная температура внутреннего воздуха отапливаемых зданий	Т(ВН.)=20,0
5	Продолжительность отопительного периода	П(О)=215 сут
6	Количество часов работы систем отопления в году	Z(О)=5160 ч
7	Количество часов работы систем вентиляции в году	Z(В)=0 ч
8	Количество часов работы систем горячего водоснабжения в году	Z(Г.В)=2800 ч
9	Количество часов работы технологического оборудования в году	Z(В)=0 ч
10	Коэфф. одновременности действия и использ. максим . техлогическ. нагрузки	K(T)=0,0 ч
11	Коэфф. рабочих дней	КRD=5,0
12	Среднечасовой расход тепла на отопление	Q(О.СР)= Q(O)*[Т(ВН)-T(CР.O)]/ [Т(ВH)-Т(Р.О))= 1,340* [(20,0)-(-2,4)]/ [(20,0)-(-26,0)]= 0,653 Гкал/ч
13	Среднечасовой расход тепла на вентиляцию	Q(B.СР)= Q(B)*[Т(ВН)-T(CР.O)]/ [Т(ВH)-Т(Р.B))= 0,000* [(18,0)-(-2,4)]/ [(18,0)-(-26,0)]= 0,000 Гкал/ч
14	Среднечасовой расход тепла на горячее на горячее водоснабж за отопит. период	Q(Г.В.СР)= Q(Г.В)/2,2=0,350/2,2=0,159 Гкал/ч
15	Среднечасовой расход тепла на горячее водоснабж в летний период	Q(Г.В.СР.Л)= (Г.В.СР)*[(55-1 5)/(55-5)]*0,8= 0,159*[(55-15)/(55-5)]*0,8=0,102 Гкал/ч
16	Среднечасовой расход тепла на технологию в году	Q(ТЕХ.СР)= Q(Т)* К(Т)=0,000*0,0=0,000 Гкал/ч
17	Годовая потребность в тепле на отопление	Q(O.ГOД)=24* П(О)* Q(О.СР)=24*215*0,653=3367,01 Гкал
18	Годовая потребность в тепле на вентиляцию	Q(В.ГОД)= Z(В)* Q(В.СР)=0,0*0,0=0,00 Гкал
19	Годовая потребность в тепле на водоснабжение	Q(Г.В.ГОД)(24* П(О)* Q(Г.В.СР)+24* Q(Г.В.СР.Л)*[350-П(О)])* КRD= (24* 215*0,150 +24* 0,096 *(350-215))* 7/7=1080,43 Гкал
20	Годовая потребность в тепле на технологию	Q(Т.ГОД)= Q(ТЕХ.CР)* Z(Т)=0,000*0=0,000 Гкал
21	Общая годовая потребность в тепле	Q(ГОД)= Q(О.ГОД)+ Q(В.ГОД)+ Q(Г.В.ГОД)+ Q(Т.ГОД)= 3367,01 + 0,000+1080,43+0,000=4447,44 Гкал
	ВСЕГО на существующие здания:
	Годовая потребность в тепле на Отопление Вентиляцию Горячее водоснабжение Технология Потери в т/с Собственные нужды котельной	Q(О.ГОД)= 3367,01 Гкал Q(В.ГОД)= 0,000 Гкал Q(Г.В.ГОД)= 1080,43 Гкал Q(Т.ГОД)= 0,000 Гкал РОТЕР= 0,000 Гкал SОВS= 0,000 Гкал
	ИТОГО:	Q(ГОД)=4447,44 Гкал
	Удельный расход условного топлива	В= 142,8*100/90=158.667 КГ.У.Т./Гкал
	Годовой расход условного топлива на теплоснабжение существующих зданий	В=705,662 Т.У.Т

Для заказа расчета годовой потребности тепла и топлива предприятия, заполните опросный лист.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]

Вас также может заинтересовать

Автономные источники энергии

Внушительная часть регионов России, удалённых от центра страны, испытывают нехватку тепловой и электрической энергии. Причём с газом проблем, как правило, нет: сложность возникает именно с подключением отдалённых районов к централизованным газовым магистралям.

Отработанное масло

К отработанному маслу относятся практически все виды масла — трансмиссионного, гидравлического, трансформаторного, даже растительного, — уже единожды пущенного в ход. Его нет необходимости немедленно уничтожать — калорий в нём ещё достаточно для того, чтобы обеспечивать топливом специальные котельные на отработанном масле.

​Расчёт категории пожарной опасности котельной

Категория пожарной опасности котельной указывается на дверях в соответствии с ППБ 01-03 п. 33. Данное требование касается складских и производственных помещений, включая котельные, лаборатории, архивные и кладовые комнаты. Бытовые, служебные и административные помещения классифицировать по степени пожарной опасности не требуется.

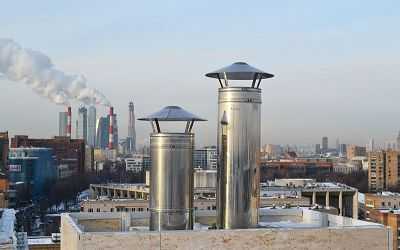

​Промышленные дымоходы

Промышленный дымоход предназначен для удаления продуктов сгорания, на каком бы топливе котельная ни работала. Входит в комплексную систему дымоудаления.

www.kotel-modul.ru

Калькулятор прогноза потребления жидкого топлива для отопления

Иногда обстоятельства складываются таким образом, что единственным приемлемым вариантом организации полноценного отопления в загородном доме становится установка котла, работающего на жидком топливе. Жидкотопливное оборудование отличается высокими показателями мощности, приличным КПД, но его применение не лишено специфических недостатков, к которым в первую очередь относят довольно высокую цену на горючее, и необходимость организации хранения больших объемов горючего.

Калькулятор прогноза потребления жидкого топлива для отопления

Топлива, действительно, может потребоваться немало. Рачительный хозяин будет делать запас еще до начала отопительного сезона, с расчетом, чтобы хватило до весны. Это – и оптовые цены, и разовый вызов автомобиля-заправщика, и страховка на случай отсутствия возможности пополнения по тем или иным причинам в течение зимы. Но для того чтобы спланировать приобретение горючего и подготовить под него емкости, требуется знать с достаточной степенью достоверности, сколько же потребуется топлива на отопительный сезон или, хотя бы, на определенный период. Чтобы получить такую информацию, можно использовать предлагаемый калькулятор прогноза потребления жидкого топлива для отопления.

Содержание статьи

Цены на жидкотопливные котлы

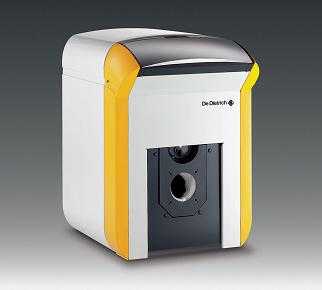

жидкотопливный котел

Необходимые пояснения по принципу и порядку проведения расчета будут даны ниже.

Калькулятор прогноза потребления жидкого топлива для отопления

Перейти к расчётам

На чем строится и как проводится расчет

Расчет строится на сопоставлении необходимого количества тепла для эффективного отопления конкретного дома, и тепловой энергии, вырабатываемой при сжигании единицы массы или объема жидкого топлива. Эту зависимость можно описать следующей формулой:

W = V × H × η

или, если привести ее в более удобный для нашего случая вид:

V = W / (H × η)

Итак, какие величины фигурируют в этой формуле:

V – искомая масса топлива, которая потребуется для выработки необходимого количества тепла (кг).

W — необходимая тепловая мощность системы отопления (кВт).

H – удельная теплота сгорания жидкого топлива (кВт/кг).

η — коэффициент полезного действия котельного оборудования (%).

Поясним, откуда берутся все перечисленные величины

• W — Необходимая мощность системы отопления. Частенько ее путают с паспортной мощностью котла, и этим допускают ошибку. Котельное оборудование всегда приобретается с эксплуатационным запасом, который, чаще всего, остается невостребованным или агрегат работает на полную мощность крайне редко.

В данном же случае речь идет именно о том количестве тепловой энергии, которое потребно для обеспечения полноценного отопления дома. Очень часто встречаются рекомендации принимать это показатель из расчета 1 кВт на каждые 10 м² отапливаемой площади. Однако, такой упрощенный подход может таить ошибку в ту или иную сторону, причем нередко — весьма существенную. Это зависит от множества факторов, например, от климатических условий региона проживания и от специфических особенностей конструкции самого дома. Так что лучше провести более точный расчет.

Необходимая мощность просчитывается на этапе проектирования системы, и уже от этого показателя «пляшут» при выборе котла. Такой расчет, как правило, проводят специалисты, но можно выполнить его, со вполне допустимой погрешностью, и самостоятельно. Алгоритм проведения такого расчета и калькулятор к нему – имеются на страницах нашего портала. Для этого – перейдите по рекомендуемой ниже ссылке.

Как самому рассчитать необходимую мощность системы отопления?

По предлагаемому алгоритму рекомендуется «вооружиться» планом своего дома, произвести расчет для каждого отапливаемого помещения в отдельности, а затем суммированием результатов получить общую картину. Очень подробно процесс проведения вычислений объяснен (с приложением удобного калькулятора) в статье, посвященной расходу газа на отопление дома. Тип топлива в данном случае – значения не имеет.

Если вы провели расчет, то именно это значение и потребуется нам для внесения в калькулятор для вычисления расхода жидкого топлива.

Правда, есть еще один нюанс. Даже эта мощность будет востребована далеко не всегда – как видно из самого алгоритма, такое количество тепла необходимо лишь в самых неблагоприятных условиях, например, в самую холодную декаду зимы. А на практике все остальное время система отопления (безусловно, хорошо настроенная) будет расходовать только то количество энергии, которое необходимо в текущий момент, то есть значительно меньше. Если брать в масштабах отопительного сезона, с учетом нормальной температуры, месяцев «межсезонья» то есть конца осени и начала весны, вероятности потеплений зимой или даже наступления продолжительных оттепелей, общее количество потребленной энергии будет варьироваться примерно на уровне 60÷65 % от расчетного.

Но в калькулятор пользователь вносит именно расчетное значение – необходимую поправку программа сделает самостоятельно.

• H – удельная теплота сгорания топлива. Это табличная величина, выражающаяся в киловаттах на килограмм, и ее значения для основных типов жидкого топлива уже внесены в программу расчета. Необходимо будет только выбрать тип топлива из предлагаемого перечня.

Наверное, не совсем удобно брать в качестве конечной единицы измерения килограммы – на бытовом уровне нам привычнее оперировать литрами. Поэтому в процессе расчета будет сразу произведена конвертация в киловатты на литр, с учетом плотности того или иного топлива.

Для справки, значения упомянутых характеристик приведены в таблице ниже.

Тип жидкого топлива	Плотность, кг/дм ³	Теплота сгорания жидкого топлива
		МДж/кг	кВт/кг	кВт/литр (дм³)
Солярка (дизельное топливо)	0.83	42.8	11.9	9.88
Керосин	0.8	43.5	12.1	9.68
Масляная отработка	0.91	35	9.7	8.83
Мазут	0.95	39.5	10.9	10.36
Биотопливо (биодизель)	0.92	37.5	10.4	9.57

• η — коэффициент полезного действия котла. Паспортная величина, указанная в техдокументации изделия. Небольшой нюанс – иногда она указывается раздельно для низшей и высшей (с учетом энергии, выделяемой при конденсации водяных паров, всегда входящих в состав пропусков сгорания любого органического топлива) теплоты сгорания. Для нашего калькулятора требуется указать КПД для низшей теплоты (Hi). Ну а если используется конденсационный котел, в котором организован дополнительный теплообмен, то это указывается в соответствующем поле ввода данных.

Итоговое значение потребления будет показано с расчётом на день, неделю, месяц и условные семь месяцев отопительного сезона. Безусловно, это ориентировочные значения, и в рамках какого-либо отдельно взятого короткого периода оно может несколько отличаться от реального, в ту или иную сторону – это зависит от текущих условий. Но для планирования в масштабах всего отопительного периода результат будет вполне приемлемый.

stroyday.ru

Расчет потребности в топливе | Проектирование тепловых электростанций

Поделиться «Расчет потребности в топливе»

расчет потребности в топливе

Как определить количество топлива для питания тепловой электростанции? — все это можно узнать в этой статье для примера ГТУ-ТЭЦ на природном газе.

На ТЭЦ-1 установлено следующее основное оборудование:

• пять паровых котлоагрегатов типа БКЗ-320-140 производительностью 320 т/ч пара с рабочим давлением 14 МПа и перегревом до 560°С;
• один турбоагрегат типа ПТ-60-130/13 номинальной мощностью 60 МВт;
• один турбоагрегат типа Т-50-130 номинальной мощностью 55 МВт;
• один турбоагрегат типа Т-110/120-130-3 номинальной мощностью 110 МВт.

Установленная электрическая мощность ТЭЦ-1 составляет 225 МВт, а тепловая — 409 Гкал/ч.

В настоящее время паровые котлы работают на каменных и бурых углях с сухим шлакоудалением. Схема пылеприготовления — замкнутая с прямым вдуванием и размолом угля в молотковых мельницах. Для растопки котлов и подсветки пылеугольного факела используется мазут.

Планируется перевод ТЭЦ-1 на природный газ.

В соответствии с Техническим заданием на разработку проектной документации разрабатывается проект строительства 4-го энергоблока на ТЭЦ-1.

Проектируемый 4-ый энергоблок предназначен для отпуска электроэнергии в энергосистему и обеспечения тепловой энергией подключенных к ТЭЦ-1 потребителей.

Учитывая изолированность энергосистемы и значительные суточные неравномерности подключенной электрической нагрузки, установка нового оборудования обеспечит прирост электрической и тепловой мощности для покрытия их дефицита и повышение надежности энергоснабжения при покрытии пиковых нагрузок в энергосистеме за счет повышенной маневренности устанавливаемого оборудования.

Установленная мощность 4-ого энергоблока:

• электрическая — 139,1 МВт
• тепловая — 133,5 Гкал/ч

Отпуск тепла на отопление, вентиляцию и горячее водоснабжение осуществляется по открытой системе теплоснабжения с температурным графиком 150/70°С.

Устанавливаемое оборудование:

1. Турбоагрегаты — три газовые турбины типа LM6000 PF Sprint номинальной мощностью 46,369 МВт каждая (по ISO) производства фирмы «GE Energy»;
2. Котлы — три водогрейных котла-утилизатора (КУВ) номинальной тепловой мощностью 44,5Гкал/ч каждый (при условиях ISO для ГТУ) производства ОАО «Подольский машиностроительный завод».

Годовой отпуск продукции:

• электрической энергии — 799,3 млн. кВтч/год;
• тепловой энергии — 496,2 тыс. Гкал/год.

[reklama2] В соответствии со СНиП 23-01-99 «Строительная климатология» продолжительность отопительного периода — 230 суток, расчетная температура наружного воздуха для проектирования систем отопления и вентиляции — (-24°С), средняя температура воздуха за отопительный период — (-4,3°С).

Основное топливо — природный газ с теплотворной способностью 8760 ккал/м3; резервное — природный газ с теплотворной способностью 7830 ккал/м3.

Читайте статью о топливоподаче ТЭЦ.

расчет потребности в природном газе

1. Часовой расход газа на один котел:

2. Часовой расход газа на пять котлов

3. Часовой расход газа на ГТУ:

В соответствии с технико-коммерческим предложением фирмы «GE Energy» часовой расход природного газа на одну ГТУ составляет 8797 кг/час. Таким образом, на три ГТУ этот расход составит 26391 кг/ч, или 32700 м³/ч;

4. Суммарный часовой расход газа на Южно-Сахалинской ТЭЦ-1 составит: 1118500+32700=151200 м3/ч

Годовой расход газа

5. В соответствии с технико-коммерческим предложением фирмы «GE Energy» номинальная мощность ГТУ при условиях ISO составляет 46,369 МВт, КПД — 40,9 %;

В соответствии с суточным графиком нагрузки Сахалинской энергосистемы средняя электрическая мощность трех ГТУ зимой составит 95,59 МВт, летом — 92,08 МВт.

Учитывая загрузку ГТУ, которая составляет 68 %, снижение КПД ГТУ принято по данным аналогичных газовых турбин — 3,1 %;

Часовой расход газа на три ГТУ при данной нагрузке составит:

Таким образом, максимальный расход газа на Южно-Сахалинскую ТЭЦ для 6500 часов использования составляет:

(118500+36859)х6500=1010 млн.м³/год;

6. В соответствии с техническим отчетом по эксплуатации ТЭЦ-1 за 2007 год, годовой расход условного топлива на ТЭЦ-1 составлял 651,058 тыс. т.у.т./год.

При этом, при вводе в эксплуатацию 4-ого энергоблока произойдет перераспределение нагрузки между существующим паросиловым оборудованием и ГТУ в части снятия части тепловой и электрической нагрузки с существующего оборудования ТЭЦ-1.

В соответствии с прогнозным вариантом суточного графика нагрузки энергосистемы средняя электрическая мощность существующей паросиловой части ТЭЦ-1 зимой составит 187,1 МВт, летом — 40 МВт. Согласно характерного суточного графика несения нагрузки 2007 г средняя электрическая мощность ТЭЦ-1 зимой составила 187,7 МВт, летом — 77,8 МВт. Таким образом, с вводом 4-ого энергоблока использование установленной мощности существующей части ТЭЦ-1 снизится на 11%:

Тогда годовой расход газа на существующую часть ТЭЦ-1 с учетом снижения мощности на 11 % составит:

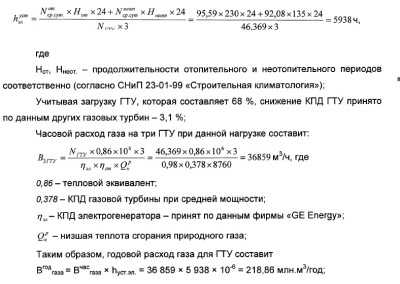

7. Номинальная мощность ГТУ при условиях ISO составляет 46,369 МВт, КПД — 40,9 %;

В соответствии с суточным графиком нагрузки энергосистемы средняя электрическая мощность трех ГТУ зимой составит 95,59 МВт, летом — 92,08 МВт. Тогда число часов использования установленной мощности трех ГТУ составит:

8. Суммарный годовой расход газа на ТЭЦ-1 составляет: 468,23+218,86=687,09 млн.м³/год

[reklama3]

Поделиться «Расчет потребности в топливе»

(Visited 7 563 times, 2 visits today)

Читайте также

• газоснабжение паровых котлов Е-160-3,9-440 [reklama1]Данный материал взят из проекта газоснабжения 3х паровых котлов Е-160-3,9-440, к сожалению, развернутая схема утрачена, […]
• узел учета газа В статье можно посмотреть на схему узла коммерческого учета газа ГТУ-ТЭЦ, а также на его компоновочное решение. Учет количества […]
• блок отключающей арматуры [reklama1]Материалы о  блоке отключающей арматуры взяты из реального проекта по газоснабжению парогазовой ТЭЦ. От нагнетательного […]
• Турбина паровая П-25-3,4/0,6 Основные параметры и характеристики [reklama1] Номинальная мощность – 18,17 МВт. Максимальная мощность – 25,43 МВт при […]
• газорегуляторный пункт Описание и схема газорегуляторного пункта для снабжения газом водогрейного котла-утилизатора и 2х котлов КВ-ГМ-70-150 взяты из реального […]
• дизельное хозяйство В статье приведены материалы из проекта дизельного хозяйства для парогазовой тепловой электростанции, дизельное топливо — аварийное для […]

ccpowerplant.ru
