Содержание

Полипропиленовые трубы армированные стекловолокном для отопления: выбор и монтаж

Трубы полипропиленовые армированные стекловолокном

В последний десяток лет применение полипропилена в отоплении стало наиболее популярным способом монтажа водяных систем. И неудивительно, ведь удобство, быстрота проведения работ, а главное, — низкая стоимость материалов и работ поставили трубы ППР вне всякой конкуренции. Кроме того, здесь устранено самое слабое место систем из металлопластика – металлические фитинги, которые отличаются приличной ценой, а при эксплуатации подводят чаще всего. Пластиковые фитинги и полипропиленовые трубы для отопления после сборки становятся единым целым, служат надежно и долговечно.

Виды труб ППР

Трубопроводы из этой пластмассы появились в Европе еще в 80-е годы, изначально они применялись только для прокладки трубопроводов для холодной воды. На горячее водоснабжение и отопление пластиковая труба не годится, и вовсе не оттого, что расплавится от высокой температуры.

Дело в том, то линейное тепловое расширение данного материала достаточно велико, например, простая ППР труба диаметром 20 мм при перепаде температур 50ºС на каждых 10 м длины прибавит еще 65 мм. Это очень много, компенсировать такое удлинение невозможно никакими методами.

Поэтому позже были изобретены полипропиленовые армированные трубы для отопления и ГВС, чьи показатели теплового расширения значительно ниже. Значения линейного удлинения труб из металла, различных пластмасс и с армировкой представлены в таблице.

Уменьшение теплового расширения достигнуто благодаря введению в тело пластмассовой трубы армировки из тонколистового алюминия или стекловолокна. Эти материалы имеют более низкий коэффициент расширения и сдерживают увеличение размера пластика. Соответственно, можно разделить типы полипропиленовых труб на группы:

обычная цельнополимерная труба, применяемая для холодного водоснабжения;

трубы ППР для ГВС и отопления, стабилизированные алюминием;
полипропиленовая труба, армированная стекловолокном, также применяемая для горячей воды температурой до 100ºС;
новинка: используемые для тех же целей трубы, армированные базальтовым волокном.

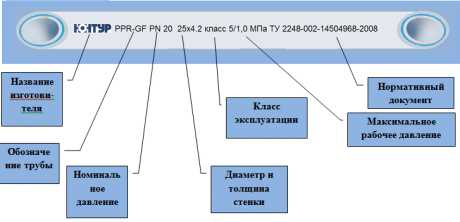

Примечание: армированный полипропилен имеет маркировку «STABI», оттого в народе его прозвали «штабированным».

Все эти изделия пришли к нам из Европы несколько позже, но уже прочно завоевали рынок. Особенно популярны продукты с алюминиевой вставкой.

Спустя некоторое время в качестве армирующего слоя стали применять такой материал, как стекловолокно, чей коэффициент расширения немного больше, нежели у алюминия. Вы спросите: а какой смысл в таком нововведении, если есть изделия STABI, чья надежность проверена годами? Ответ прост: удешевление материала и упрощение пайки стыков.

Труба из стекловолокна

Особого внимания заслуживают чешские полипропиленовые трубы бренда EKOPLASTIK, где в качестве армирования из стекловолокна применено базальтовое волокно. Этот материал практически не расширяется при нагреве и введен в тело трубы по новейшей технологии — в сплаве с пластмассой. Результат впечатляющий, — по сравнению с цельнополимерным продуктом изделие с базальтовым волокном при нагреве удлиняется в три раза меньше.

Немного о монтаже

Процедура настолько проста, что отопление из полипропилена не паял, наверное, только ленивый. Для выполнения работ нужны следующие инструменты и приспособления:

специальный паяльник с набором насадок под разные диаметры;
ножницы для правильной обрезки трубы;
приспособление, которым зачищают армирующий слой из алюминия, когда монтируются «штабированные» трубы;
матерчатые перчатки.

Совет. Не следует игнорировать матерчатые перчатки, особенно новичкам. Температура паяльника достигает 300 ºС, а поверхности нагрева достаточно обширны. Лучше защитить руки, чтобы не получить ожогов.

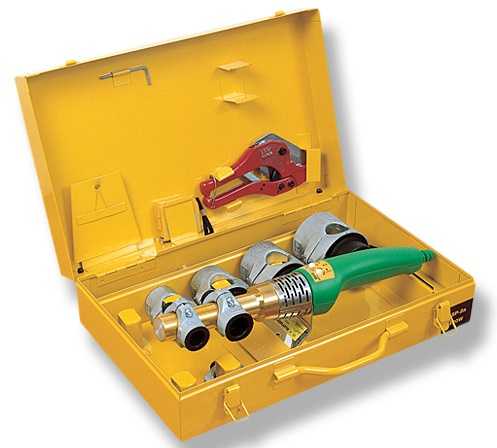

Паяльник для соединения полипропиленовых труб

Монтаж выполняется в такой последовательности: сначала производится разметка и отрезка ножницами участков труб требуемой длины и раскладка их в соответствии со схемой. Перед включением к паяльнику прикрепляют насадку соответствующего диаметра либо сразу несколько насадок. Поскольку для соединения полипропиленовых труб необходимо пользоваться паяльником, разогретым до температуры не ниже 260 ºС, то его лучше включить и настроить заранее. Погасший светодиод на приборе покажет, что он готов к работе.

Места соединения на трубе и фитинге надо обязательно очистить от пыли и грязи, это очень важно. При наличии армирующего слоя из алюминия его придется снять с помощью специального приспособления для зачистки на длину стыка. Так как сварка полипропиленовых труб армированных стекловолокном или базальтом не требует зачистки, то их достаточно просто протереть от пыли.

Следующий этап – разогрев деталей, для чего трубу и фитинг одевают с двух сторон на насадку и выдерживают определенное время, зависящее от диаметра изделий. Для размера 20 мм это время 6 сек, 25 мм – 7 сек, 32 мм – 8 сек и 40 мм – 12 сек. Передерживать нельзя, иначе пластик «потечет» при стыковке и закроет половину проходного сечения. Затем детали снимают с насадки и осуществляют соединение полипропиленовых труб, продержав стык руками секунд 5—10.

Важно! При снятии деталей с насадки паяльника и последующей стыковке не допускается их вращать вокруг своей оси.

Подробности процесса пайки труб можно посмотреть на видео.

Заключение

На практике выбор и монтаж полипропиленовых труб осуществить достаточно просто, тут главное, — четко определить параметры для правильного подбора материалов. Перед пайкой же не помешает немного потренироваться на коротких отрезках труб, сделав несколько пробных соединений с фитингами.

cotlix.com

Достоинства и недостатки медных труб в системах отопления, особенности эксплуатации и пайка, отзывы и стоимость

Разводка системы отопления при помощи медных труб – не самое дешевое решение, но, при правильной планировке, долговечное и надежное: срок годности материала — 80-100 лет, но как поведут себя соединительные элементы, места пайки и другие составляющие системы – это вопрос.

Достоинства и недостатки медных труб в системах отопления

Трубопроводы из этого металла имеют долгую историю: им уже более 5тыс. лет. Изменились технологии, но положительные качества их остаются прежними:

Медные трубы при определенных условиях могут эксплуатироваться долго

Длительный срок эксплуатации: при правильно спроектированной и собранной отопительной системе трубы могут служить десятилетиями.
Небольшой вес. Медь пластична и прочна, что позволяет делать трубы с небольшой толщиной стенки. В результате получается, что весит она немного.
Выдерживает и высокие и низкие температуры (диапазон рабочих температур от +115^оС до -40^оС).
Медь определенной марки хорошо переносит водную среду, но для этого в ее состав вводят небольшую часть фосфора. На таких изделиях присутствует маркировка EN 1057 – в соответствии со стандартом DIN. Такие трубы не реагируют с водой и применяются как для водопровода, так и для отопления.
Не требуют наружной отделки. Сами медные трубы выглядят привлекательно и со временем их вид не портиться. Если и возникает необходимость покрасить, то скорее из-за несоответствия новому дизайну помещения.
Медные трубы имеют достаточно привлекательный внешний вид
Не боится заморозки: после оттаивания продолжает функционирование. Это очень важное качество для регионов с суровыми зимами.
Не пропускает никакие газы, кислород в том числе, который является активным окислителем.
Высокая стойкость к окислению.
Гладкая внутренняя поверхность, снижающая вероятность образования отложений, в отличии от стальных труб (у ППР и МП труб отложений нет).
Небольшой коэффициент температурного расширения.
Как и любое вещество, медь попадает в среду, которую транспортирует (исключение стекло и керамика). При небольших дозировках это полезно – она обладает дезинфицирующими свойствами. Ранее были сообщения о негативном влиянии большого количества меди на здоровье, но на сегодня никаких подтверждений не найдено и медь не считается вредной даже в больших дозах.

Достаточно приличный список плюсов. Но недостатки тоже есть и достаточно серьезные:

Несовместимость с другими материалами. При наличии в системе алюминиевых элементов начинается активные электрохимические реакции. При прямом соединении с изделиями из других металлов разрушение происходит быстро. Для улучшения ситуации можно использовать латунные переходники и фитинги. Но в одной системе алюминий и медь лучше не совмещать: они вступают в реакцию, при которой выделяется большое количество газов, так что при отсутствии газовыпускных клапанов систему может разорвать.
При прямом контакте с другими материалами идет активное разрушение
Высокая цена. Это относится и к трубам и к фитингам. Требуется еще припой, который стоит очень немало и если не приобретение, то аренда специального оборудования. Система в целом получается дорогая. Особенно если учесть, что алюминиевые радиаторы ставить нельзя, чугунные – чуть лучше, но тоже плохо, так что и радиаторы желательно ставить медные, или биметалл с медью.
Фитинги для медных труб
При наличии в теплоносителе твердых частиц быстро происходит стирание, так как это мягкий и пластичный материал. Потому необходим механический фильтр, для удаления абразивных частиц из среды.
Требуется изоляция от блуждающих токов: медь – очень хороший проводник электричества. Потому требуется отлично сделанный контур заземления и наличие диэлектрических прокладок в системе.
Сложность монтажных работ: обязательно специальное оборудование. Но можно использовать бронзовые обжимные фитинги, для установки которых требуются только ключи (разводные или рожковые).

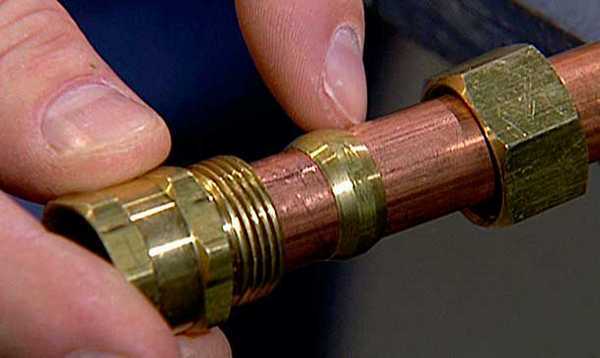

Обжимные фитинги для медных труб устанавливаются руками, но монолитить их в стены нельзя
Необходима защита от механических воздействий или бережное отношение, иначе через несколько лет будут не трубы, а бесформенная груда металла.

Есть еще несколько свойств, которые в зависимости от точки зрения или условий эксплуатации можно отнести и к плюсам и к минусам:

Первое – высокая теплопроводность. Если медные трубы отопления прокладываются открыто – они излучают достаточно большое количество тепла. Потому радиаторов может потребоваться меньше. Это плюс. При закрытой прокладке в стене или полу требуется тщательная теплоизоляция, чтобы теплоноситель через трубу не передал все тепло стене (особенно это возможно при прокладке в стенах, выходящих на улицу). Это минус.
Мягкость и пластичность. С одной стороны это хорошо – трубы при помощи специального устройства можно гнуть в достаточно больших пределах, что ведет к меньшему количеству соединений и фитингов. Это хорошо. Но мягкость материала веет к тому, что фиксировать их нужно через небольшой промежуток, а в некоторых случаях делать специальные короба: при высокой температуре теплоносителя медь может размягчиться и потерять форму. Это плохо. Не самый приятный момент состоит и в том, что при ударе медные трубы деформируются, следовательно ухудшается циркуляция теплоносителя. В результате при небрежном отношении и множественных искривлениях эффективность системы может очень снизится. Тоже нехорошо.

Большинство проблем, которые могут возникнуть при эксплуатации водопроводов, связаны с низким качеством продукции. И это не рекламные трюки, а результаты эксплуатации: правильно спроектированная система, состоящая из проверенных элементов, работает отлично. При наличии даже небольшого фрагмента из «левого» материала, начинаются проблемы. Пример: водопровод холодной воды и ГВС собран из меди, все материалы использованы качественные, фирменные, за исключением одного куска трубы (не хватило) в разводке ГВС, купленного с первого лотка на рынке. Результат – через полтора года эксплуатации появилась голубая пленка на сантехнике, к которой подведена горячая вода (там, где только холодная, изменений нет). Хозяевам пришлось менять всю гребенку ГВС из-за наличия активного процесса коррозии в «левом» участке трубы.

Большинство проблем с медными трубопроводами связано с низким качеством материалов

Чтобы ориентироваться в марках и купить медные трубы, которые подходят для отопления, необходимо знать виды производимых компонентов, их типы, область эксплуатации и маркировку.

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенки

Чтобы не ошибиться с выбором диаметра при разводке индивидуального отопления, проще «танцевать» от выхода котла. Вот такого диаметра и будут ваши трубы до первого разветвления. Если система небольшая всю разводку можно делать одной трубой, но если она достаточно большая, нужно следовать правилу: после каждого разветвления используется труба с диаметром, меньшим на один шаг по размерной сетке. Ответвление к отопительному прибору (радиатору или полотенцесушителю) также идет меньшим на шаг диаметром. Например, из котла выходит 24мм, на первом ответвлении отделяются две ветки, которые идут уже 22мм трубами, а к радиаторам от нее отходит 20мм. «Обратка» собирается аналогично, но от меньшего к большему размеру. Если же отапливаться будет большая площадь в несколько этажей, желателен профессиональный теплотехнический расчет.

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженные. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Один из примеров пайки медных труб

Стоимость медных труб для отопления высока. Можем сравнить:

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Монтаж медных труб отопления

При сборке трубопровода используются два вида соединений: при помощи фитингов и сварки. Через разборные или прессовые фитинги стыкуются трубы с отопительными приборами. Возможна установка и для соединения/разветвления труб, но чаще используется для этих целей сварка. При использовании отожженных труб в нужных местах их можно гнуть, уменьшая количество соединений. Для изгиба используют специальное приспособление – трубогиб, которое позволяет получить разные углы не уменьшая просвета трубы и не ухудшая проходимость системы. Гнуть медные трубы руками практически невозможно: хоть материал и пластичен, но изогнуть его вручную без уменьшения просвета не получается. Так что такой метод лучше не использовать.

Чтобы согнуть медную трубу используют специальное оборудование — руками это делать нельзя, так как уменьшается просвет трубы и ухудшается циркуляция

Для установки обжимных фитингов не требуется никакого специального оборудования: труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать». Потому такие соединения нельзя замуровывать.

Установка прессовых фитингов происходит при помощи специальных пресс-машин. Они стоят недешево (и аренда в том числе). Зато соединение получается герметичным и надежным, но неразъемным.

Более универсальным и надежным считается капиллярная пайка. Таким способом можно соединять участки труб одинакового диаметра напрямую: один из свариваемых концов развальцовывают – незначительно увеличивают диаметр, чтобы трубы можно было вставить одну в другую. Для этого используют специальное устройство. Место соединения зачищают при помощи металлической щетки или специальных губок (есть в продаже). Заем соединяемые поверхности обрабатывают флюсом – специальным составом, который улучшает «сцепление» металла с припоем. Обработанные трубы вставляют одна в другую. Просвет между ними при этом должен быть минимальным – доли миллиметра. Затем соединение разогревают при помощи сварной горелки. Когда материал нагреется до температуры плавления припоя, его вносят в пламя и расплавленным составом заливают имеющиеся щели. После того как шов заполнен, его остужают. Можно просто оставить его на воздухе, до остывания, а можно опустить в воду. В принципе, процесс не очень сложный, но требуется опыт, сноровка и тщательность исполнения: и развальцовка и сам процесс заполнения требуют точности и аккуратности. По такой де схеме паяются соединения со специальными медными фитингами под пайку.

Хорошо продемонстрирован процесс пайки медной трубы и такого же фитинга на этом видео, но тут предусматривается использование в водопроводной системе, а потому в качестве припоя использовано олово. Для отопления используют другие составы, имеющие температуру плавления не меньше 115^оС. В остальном процесс такой же.

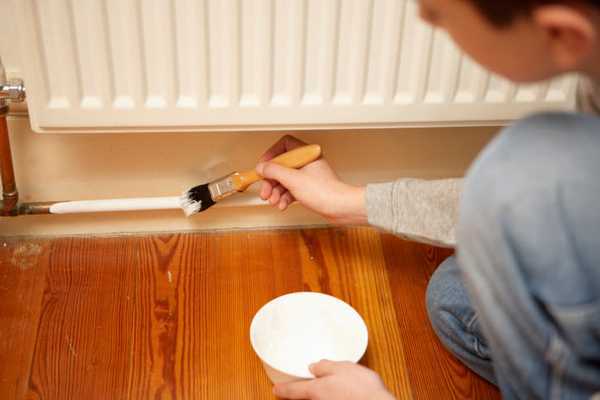

Чем покрасить медные трубы отопления

При подборе краски нужно учесть следующие тонкости: она не должна изменять цвет при высокой температуре, защищать от внешних воздействий, и не должна слоиться. Чтобы краска ложилась ровнее, необходима обработка грунтовкой для цветных металлов. Подойдет свинцово-суриковая грунтовка 81.

Причем нужно учесть, что краска не впитывается, и разносить ее кисточкой требуется тщательно. Но добиться более-менее ровной прокраски можно только после нанесения двух слоев. Чуть легче работать с краской в баллончиках: она ложиться равномернее.

Красить медные трубы можно, но придется накладывать несколько тонких слоев

Для медных труб нельзя использовать масляные краски – они от температуры темнеют, а вв системах отопления она немалая. Подходят следующие краски: эмали ПФ – 115, 156, 167, 187, 223 и 519, эмали алкидные, полиуретановые и ГФ – 0119. Допускается использование лаков: ВЛ–51 или этинолевый лак, в который в соотношении 9к1 добавлена пудра алюминия.

Отзывы и опыт эксплуатации

Медные трубы кто-то считает отличным выходом, а кто-то не приемлет. Но, собственно, это характерно для любой технологи и материала. Единственное, на что обращают внимание, и к чему стоит прислушаться – это к тому, что при кислой среде медь начинает разрушаться. Потому заливайте в систему или теплоноситель с нейтральным PH или со слабо-щелочным. Также не рекомендуют использовать стальные, алюминиевые или чугунные радиаторы. Обязательно нужно защищать систему от блуждающих токов (заземление и диэлектрические прокладки обязательны) иначе начинается химическое или электрохимическое разрушение. Но в системах центрального отопления полностью вы от разрушения не избавитесь: теплоноситель в них насыщен железом, и если твердые частицы можно задержать фильтром, то от растворенных в нем никуда не деться.

Еще один совет от опытного монтажника: медь очень боится контакта с бетоном (окисляется). Скорость разрушения зависит от состава стены, но в любом случае лучше уложить трубу в ПВХ оболочку или любой схожий по характеристикам изолятор.

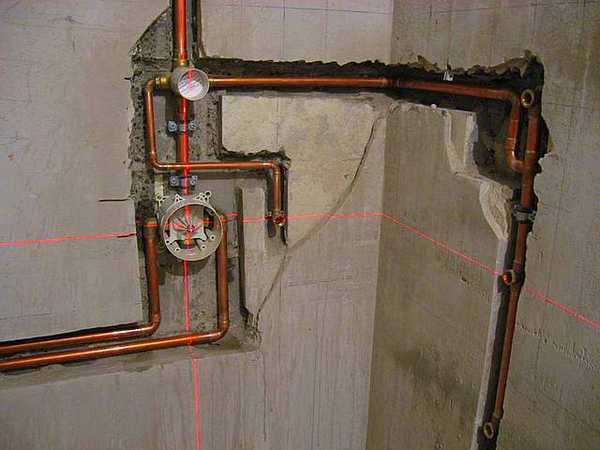

Медные трубы вступают в активную реакцию с бетоном, потому их лучше укладывать в защитной оболочке

Еще совет от мастера, но уже касается он пайки: важно не переусердствовать. Во-первых, от переизбытка старательности можно заварить весь просвет (если труба небольшого диаметра это особенно актуально), во-вторых, при перегреве мягкого припоя пасту перегревают, из-за чего она коксуется, что приводит к образованию свищей, ну и в-третьих, не переусердствуйте с количеством припоя. Если опыта нет, попрактикуйтесь в сварке на небольших кусках труб: можно проконтролировать и просвет и герметичность соединения. А после приобретения хоть какого-то опыта можно приступать и к сварке системы.

Итоги

Как видим медные трубы для отопления – хороший, но не идеальный вариант. Много у такого материала плюсов, но не меньше минусов. Возможно появление коррозии — это может стать следствием неправильно подобранного состава теплоносителя, высокого давления или гидроудара. Причем стоит учесть, что срок службы медных систем отопления напрямую зависит от правильного проектирования и монтажа, то есть, даже если будут использоваться качественные оставляющие, но их спаяют или проложат «кривыми» руками, длительной эксплуатации не будет. А специалистов, которые грамотно работают с медью сегодня ой как немного, и стоят их услуги (в довесок к материалам) тоже очень недешево. Возможно, потому и достаточно редко ставят ее сегодня, тем более что есть неплохая замена – полипропилен (армированный) или металлопластик.

Напоследок несколько видео-уроков с полезной информацией. В этом видео есть немного о типах припоев.

А в этом видео материале рассказывается о том, как делают медные фитинги. Интересно…

teplowood.ru

Какие трубы выбрать для отопления: установка, как выбрать, ремонт

Замена труб системы отопления дело серьезное и главный вопрос, который возникает, какие трубы выбрать для отопления. В нашей статье мы предлагаем ответ на этот вопрос, а так же рассмотрим ремонт и установку труб отопления.

Многие люди, решившие заменить или установить новое отопление, сталкиваются с проблемой какие выбрать трубы для отопления.

Раньше все было проще, для этих целей использовали металлические трубы, сейчас же, с развитием промышленности и появлением новых, более современных и практичных материалов выбор увеличился.

В настоящее время для монтажа центрального или автономного отопления используются следующие виды труб:

Пластиковые.
Металлопластиковые.
Медные.
Стальные.
Из нержавеющей стали.

Рассмотрим каждый вид подробнее.

Пластиковые трубы

К ним относятся полипропиленовые (РР или ПП), поливинилхлоридные (ПВХ), полиэтиленовые (РЕ или ПЭ). Основное достоинство этих материалов низкая стоимость, устойчивость к коррозиям, малый вес и простота монтажа.

Полипропиленовые трубы (РРН, РРВ, РРR, РРs) изготавливаются из полипропилена. Монтируются при помощи специального фитинга с резьбой, имеют высокую жесткость и не гнутся.

Для поворота или обвода препятствий надо использовать соответствующие детали (тройники, углы и т.д.). Выдерживают температуры до 95 С (РРs), в среднем рабочая – 70С. Срок службы около 50 лет.

Как выбрать полипропиленовые трубы? Лучше выбирать армированные алюминием, это будет надежней. Многие пользователи советуют выбирать трубы произведенные в Чехии, они говорят более качественные, фурнитуру приобретайте того же производителя, класс РРs

Поливинилхлоридные трубы (ПВХ и Х-ПВХ) изготавливаются из термопластического материала. Для отопления используют Х-ПВХ, так как они выдерживают температуру до 90 С. Монтируются при помощи специального фитинга или холодной сварки труб.

Из полиэтиленовых используют сшитые полиэтиленовые трубы. они выдерживают температуру до 90С. Монтируются при помощи пресс-фитинга, соединение пластиковых труб получается более надежным, чем при использовании обжимного фитинга. Но их нельзя использовать при монтаже открытым способом.

К недостаткам всех видов пластиковых труб относят невысокую устойчивость к хлорированной воде, в трубах поселяются бактерии и вода приобретает неприятный запах. Так же при использовании этих труб надо внимательно читать их технические характеристики (давление в трубах и рабочая температура) и прочно крепить к стенам, чтобы избежать деформации.

Монтаж системы отопления пластиковыми трубами

Состоят из пяти слоев: пластик + специальный клей + алюминиевая труба + специальный клей + пластик. Монтаж осуществляется при помощи обжимного или пресс-фитинга.

Второй вариант более предпочтителен, так как соединение будет более надежным. Такие трубы выглядят тоньше по сравнению с пластиковыми, не провисают и смотрятся эстетично. Выдерживают температуру до 90 С и их можно гнуть, что значительно упрощает их монтаж.

Совет! Металлопластиковые трубы прекрасно подойдут для полов с водяным отоплением. Но помните, что срок службы этих труб не очень велик (15-35 лет).

Медные трубы

Самый оптимальный вариант не только для отопления, а и для водоснабжения. Они долговечны (от 50 до 100 лет), выдерживают высокие температуры ( до + 250 С), легко гнутся, оказывают антибактерицидное действие на воду (убиваю микробы).

Монтируются при помощи пайки, фитинга и муфт. Основной недостаток – высокая стоимость, но это на первый взгляд. Если рассчитать сколько раз вам придется менять и ремонтировать остальные трубы, то цена на медные трубы покажется не такой уж и большой. И они того стоят.

Стальные трубы

Пользуются все меньшей популярностью из-за высокой цены, трудностей при монтаже, часто забиваются. Для того, что бы их установить потребуется не только сварочное оборудование, а и специальные навыки. Их надо постоянно красить и чистить внутри. Срок службы около 50 лет.

Трубы из нержавеющей стали

Используются редко, хотя и имеют хорошие технические характеристики, большой срок эксплуатации и эстетический вид. Но высокая стоимость и трудности при монтаже не делают этот вид труб популярным.

Теплые полы из металлопластиковых труб (разводка)

С этим разобрались. Теперь предлагаем рассмотреть, как производится установка труб отопления.

Здесь все зависит от типа выбранного материала, у каждого спой способ сборки. Начинать следует с замены стояков или от котла, если речь идет об автономном отоплении.

Иногда возникает необходимость соединять трубы из разных материалов (стояк железный, а мы ставим пластиковые трубы).

Для этого используем специальный фитинг. Для этого на железной требе надо будет нарезать наружную резьбу, что бы прикрутить деталь. Так же нам понадобится лен или специальная лента для большей герметичности соединения.

Если используем медные трубы, соединять их следует при помощи специальных пищевых припоев методом пайки. Этот способ отличается высокой герметичностью и надежностью. Для подсоединения батарей или других составляющих, используем пресс-фитинг.

Монтаж металлопластиковых труб осуществляется при помощи фитинга. Вам понадобится специальный пресс, так как обжимной фитинг для отопления не используют, из-за его ненадежности.

Монтаж пластиковых труб своими руками делаем при помощи пайки или электродиффузионной сварки. Стыки получаются герметичными и надежными (с большим запасом прочности). Протечек практически не бывает. Сразу проверяем соединения на предмет течи.

На всякий случай расскажем, как и чем проводится ремонт труб отопления.

Способов ремонта три:

Замена труб отопления;
Установка временных хомутов или муфт;
Холодная сварка или пайка.

Конечно, полностью или частично заменить отопление сможет не каждый человек, так как это дело затратное. А вот устранить течь или выполнить мелкий ремонт все по силам. Самый простой, но временный способ устранения течи это хомуты или муфты.

Их можно приобрести в магазине или сделать самостоятельно. Из резины вырезаем прямоугольник нужного размера. Накладываем на место течи и закрепляем проволокой или хомутами.

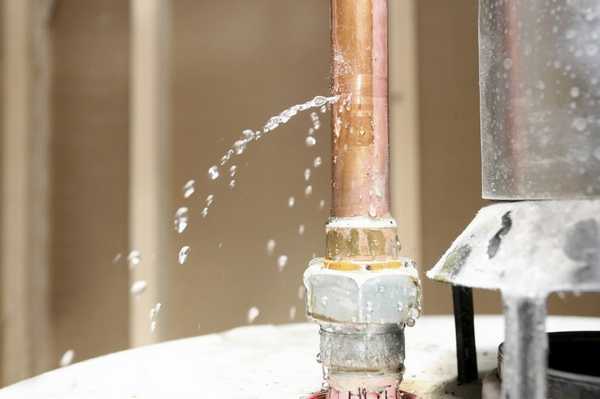

Если говорить о ремонте металлических труб, можно использовать следующий способ: место протекания зачищаем, прикладываем к нему материю или паклю пропитанную краской, обматываем. Сверху фиксируем проволокой или муфтой. Желательно, прежде чем пускать воду дать краске засохнуть.

Пайка медных труб отопления

Так же течь в металлических трубах можно устранить при помощи холодной сварки или пайки. Но для начала надо удалить воду и просушить и зачистить поврежденный участок.

Для этого прекрасно подойдет фен. Теперь можно паять или использовать сварку, иначе соединение будет не герметичным.

Сейчас промышленностью выпускается много различных герметиков. Они так же прекрасно могут подойти для устранения течи в трубе.

Но для начала надо высушить проблемный участок и очистить его от грязи и жира.

После этого можно наносить клей. В инструкции на писано через сколько можно возобновлять подачу воды в системе.

Совет! Применяя хомуты и муфты для устранения протекания на пластиковых трубах, рассчитывайте свои усилия. Не следует слишком пережимать, иначе вы просто повредите трубу еще больше.

Теперь вы знаете, как выбрать трубы для отопления, а так же как устранить течь, но главное не забывайте, что большинство из способов ремонта временные. Заняться основательным ремонтов, все равно придется.

kanalizaciyadoma.ru

способ применения и выбор комплектующих

Содержание статьи:

Для разводки отопительных систем могут быть применены трубы из нескольких материалов. Обычная и нержавеющая сталь, медь, металлопластик, сшитый полиэтилен – все эти варианты обладают определёнными уникальными свойствами и заслуживают внимания. Однако полипропилен для отопления постепенно вытесняет конкурентов, из года в год наращивая свою популярность. В чём секрет успеха? Действительно ли такие трубопроводы настолько хороши?

Особенности применения полипропилена в отопительных системах

Рандом сополимер 3-го типа начинает и выигрывает

Полипропиленовые PPRC или PPR трубы (их иногда называют просто «пластиковыми»), производятся из лёгкого термопластичного материала – рандом сополимера. По сути, это модифицированный этиленом полипропилен, который позволяет создавать прочные эластичные изделия, причём способные выдерживать довольно высокую температуру и различные химические воздействия. Подробно о физико-технических характеристиках этого материала можно узнать в СП 40-101-96 (Свод правил по проектированию и монтажу трубопроводов из полипропилена «Рандом сополимер»), рекомендованном Минстроем России.

Пластиковая труба по-настоящему универсальна, она может использоваться для холодного (в том числе питьевая вода) и горячего водоснабжения, а также большинства отопительных систем как больших зданий, так частных коттеджей. Из пластика собирают основные магистрали, стояки, тёплые полы и подводы к отопительным приборам. Единственное, что из PPRC делать запрещено категорически – это противопожарные сети.

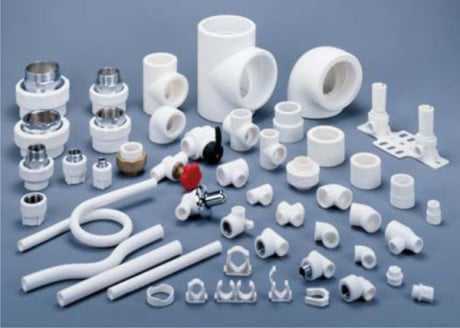

Из полипропилена можно создавать очень сложные конструкции

Важно! При создании автономного отопления, чтобы не повредить полимер слишком высокими температурами, обвязку теплогенератора часто выполняют металлическими трубами (как правило, медными), которые затем соединяются с пластиком.

Трубопроводы из полипропилена собираются посредством диффузионной пайки. Для соединения пластиковых труб используются неразборные фитинги, выполненные из того же материала. Приступая к работе, необходимо иметь:

паяльник,
набор насадок,
труборез,
инструмент для зачистки фольги (шейвер),
приспособление для торцевания (трубы с центральным алюминиевым армированием)

Достоинства и недостатки пластиковых труб в отопительных системах

Сейчас наши соотечественники, порядком уставшие от капризных стальных трубопроводов, как правило, задаются вопросом: что лучше использовать для отопления – полипропилен или металлопластик? Взвешивание всех «за» и «против» чаще всего заканчивается тем, что предпочтение отдаётся недорогому пластику, который можно быстро спаять хоть своими руками.

Сначала есть смысл на верстаке собирать крупные узлы, а потом устанавливать их на своё место

Основные плюсы изделий PPRC в отопительных системах:

Долговечность (срок эксплуатации не менее 30 лет), устойчивость к коррозии и агрессивной химии.
Внутренние стенки очень гладкие. На них практически не собираются отложения, а значит, пропускная способность не снижается.
Материал отличается упругостью и эластичностью, устойчив к ударным нагрузкам, вибрациям и другим механическим воздействиям. Труба может изгибаться, она выдерживает резкие перепады давления и замерзание теплоносителя внутри неё.
Из-за небольшой плотности трубопроводы мало весят, поэтому их легко перевозить, собирать, крепить.
Соединения получаются неразборные и очень надёжные (им не страшны гидравлические удары), поэтому они могут располагаться в скрытых полостях и монолитах.
Монтаж предельно прост, большинство домашних мастеров без проблем с ним справляются. Система собирается за рекордно короткое время.
Самая низкая стоимость трубопровода (трубы + фитинги).

Трубы и фитинг после остывания становятся монолитом

Минусы полипропилена для отопления:

Высокий коэффициент линейного температурного расширения. Обычная труба при нагреве до 95 градусов станет длиннее в среднем на 15 мм на погонный метр, армированная – на 3-5 мм. Необходимо делать компенсационные петли на прямых участках и применять скользящие крепления, при укладке в стяжках используются кожухи из вспененных демпферных рукавов.
При 135 градусах начинается размягчение материала, а при 150-ти он начинает плавиться (безопасный диапазон от -10 до +110 градусов, оптимальный – до 95⁰С). Поэтому в системах и на участках, где возможны запредельные режимы, полипропилен для отопления применять нельзя.
Качественный монтаж при минусовых температурах становится если не невозможным, то затруднительным. Слишком сложно обеспечить необходимые условия для пайки.
Через полимерные стенки в теплоноситель проникает много воздуха (до 2 грамм на кубометр в сутки), содержание которого строго регламентируется. Только армированные трубы вписываются в нормативы (согласно СНиП 41-01-2003 – до 0,1 г/м³*сут.).

Важно! Иногда говорят о деструкции PPR под воздействием УФ-лучей. Но практика показывает, что с трубами из полипропилена при наружном монтаже ничего плохого не происходит, даже на улице без какой-либо защиты.

Как выбрать комплектующие для отопления из полипропилена

Обязательное использование армированного полипропилена

Армирование применяют, чтобы «обуздать» повышенное линейное расширение. Испытания показывают, что армированные полимерные трубы, предназначенные для эксплуатации в отопительных системах, имеют коэффициент примерно в 3-5 раз меньше. Кроме того, стабилизирующие прослойки в разы уменьшают кислородопроницаемость стенок. Немаловажно, что труба становится прочнее и лучше держит форму (меньше нужно крепежей), выдерживает большее давление.

Зачистка фольги перед пайкой

Трубы с дополнительным металлическим слоем называют «Stabi» (видимо, «стабилизированные»). Алюминиевая фольга закрепляется на полимере при помощи клея. Обёрнутый вокруг окружности лист может соединяться внахлёст или встык, может быть сплошным или перфорированным. Стабилизирующая прослойка обычно располагается снаружи трубы и только накрывается тонким слоем полипропилена. Чтобы произвести пайку, необходимо предварительно зачистить её на торце заготовки вместе с декоративным слоем. Эта обязательная процедура, к сожалению, занимает много времени и сил.

Другой вариант – это модели труб «PPR-AL-PPR», в которых применено центральное армирование (металл находится в толще пластика). Зачистка для них не нужна, но трубу необходимо особым образом торцевать или применять для пайки специальную насадку, которая оплавляет срез, не допуская попадание воды между слоями трубы (печально известные пузыри на пластиковых трубопроводах появляются обычно именно от этого).

Недюжинную популярность снискал полипропилен для отопления, армированный стекловолокном. Прослойка вплавлена в массив стенок, поэтому никаких особых подготовительных работ (например, зачистки) производить не нужно. При этом рабочие характеристики имеем те же (иногда есть ограничение рабочей температуры в 70 градусов), да и цена особо не отличается.

Если торец трубы с центральным армированием не подготовлен, теплоноситель может оказаться между фольгой и верхним полимерным слоем

Диаметр и номинальное давление

Значение давления, на которое рассчитана пластиковая труба, приводится в её маркировке. Выделяется 3 «напорных ряда»: PN10, PN16 и PN20. Цифры как раз и указывают, на сколько бар рассчитана труба (при 20 градусах). Для разводки отопления применяются изделия PN20 – значит, 20 Бар или 2 МПа.

Важно! Трубы, армированные снаружи алюминием, могут маркироваться как PN25, что объясняется увеличением соотношения наружного диаметра к толщине стенки (показатель SDR), а также увеличением прочности. Армированные модели «стаби», произведённые на основе труб PN16, могут иметь маркировку PN20.

Пример маркировки труб PPR

Стенки полимерных труб толще, чем, например, у стальных, медных или металлопластиковых. Поэтому соотношение диаметра условного прохода и наружного диаметра будет существенно отличаться. В бытовых системах наиболее распространены PPRC-трубы с наружным диаметром: 20, 25, 32 мм. Диаметр прохода у них: ½, ¾, 1 (дюймы) или 15, 20, 25 (миллиметры), соответственно.

Полипропиленовые фитинги для отопления

Как мы уже отмечали, сборка производится низкотемпературной пайкой. Для монтажа используются совсем недорогие фитинги в виде муфт, которые тоже сделаны из пластика. Потребителю доступен полный сортамент комплектующих, начиная от колен на 45 и 90 градусов, заканчивая тройниками, компенсационными петлями и надёжными полипропиленовыми кранами для отопления под пайку.

Важно! Фасонные изделия для холодной воды и отопительной системы ничем не отличаются. Главное требование – трубы и соединительные элементы должны быть от одного производителя.

Фитинги для пластиковых труб

Чтобы выполнить подключение отопительных приборов или обвязать оборудование, применяются резьбовые муфты, в которых металлическая часть вварена в пластиковую основу. В том числе существуют модели с накидными гайками для создания разборного соединения.

Видео: как сделать отопление из полипропилена

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

РубрикаРазное
