Диаметры металлических труб. Таблица. Размеры в дюймах и мм.

Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:

Ключевая характеристика любой цилиндрической трубы — это её диаметр. Он может быть внутренним (Dу) и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы — дюйм.

На стыке метрической и забугорной систем измерения как правило возникает больше всего вопросов.

Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.

Давайте подробнее разберемся как нам с этим дальше жить. Трубной резьбе посвящена отдельная статья для ознакомления нажмите здесь. Читайте также про профильные трубы, которые используются для возведения конструкций.

Дюймы против мм.  Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Пример:

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7

мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

Ду  Дюймы Ду  Дюймы Ду  Дюймы
6 1/8″ 150 6″ 900 36″
8 1/4″ 175 7″ 1000 40″
10 3/8″ 200 8″ 1050 42″
15 1/2″ 225 9″ 1100 44″
20 3/4″ 250 10″ 1200 48″
25 1″ 275 11″ 1300 52″
32 1(1/4)» 300 12″ 1400 56″
40 1(1/2)» 350 14″ 1500 60″
50 2″ 400 16″ 1600 64″
65 2(1/2)» 450 18″ 1700 68″
80 3″ 500
20″		 1800 72″
90 3(1/2)» 600 24″ 1900 76″
100 4″ 700 28″ 2000 80″
125 5″ 800 32″ 2200 88″


Таблица. Внутренний и наружный диаметры. Стапьные водо/водогазoпроводные, эпектросварные прямошовные, стальные бесшовные горячедеформированные и полимерные трубы

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм

Диаметр резьбы G». дюйм

Наружный диаметр трубы Dn. мм

Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75

Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)

Полимерная труба. ПЭ, ПП, ПВХ

10

3/8″

17

16

16

15

1/2″

21.3

20

20

20

3/4″

26.8

26

25

25

1″

33.5

32

32

32

1 1/4″

42.3

42

40

40

1 1/2″

48

45

50

50

2″

60

57

63

65

2 1/2″

75.5

76

75

80

3″

88.5

89

90

90

3 1/2″

101.3





100

4″

114

108

110

125

5″

140

133

125

150

6″

165

159

160

160

6 1/2″



180

180

200





219

225

225





245

250

250





273

280

300





325

315

400





426

400

ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах

ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах

SMS — шведский стандарт диаметров труб и запорной арматуры

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458

ДУ (Dy) — условный проход

Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>

Таблица соответствия условного диаметра труб с международной маркировкой

ГОСТ ISO дюйм ISO мм SMS мм DIN мм ДУ
 8  1/8 10,30     5
 10  1/4 13,70 6,35   8
 12  3/8 17,20 9,54 12,00 10
18 1/2 21,30 12,70 18,00 15
 25  3/4 26,90 19,05 23(23) 20
 32  1 33,70 25,00 28,00 25
 38  1 ¼ 42,40 31,75 34(35) 32
 45  1 ½ 48,30 38,00 40,43 40
 57  2 60,30 50,80 52,53 50
 76  2 ½ 76,10 63,50 70,00 65
 89  3 88,90 76,10 84,85 80
108  4 114,30 101,60 104,00 100
133  5 139,70 129,00 129,00 125
159  6 168,30 154,00 154,00 150
219  8 219,00 204,00 204,00 200
273  10 273,00 254,00 254,00 250

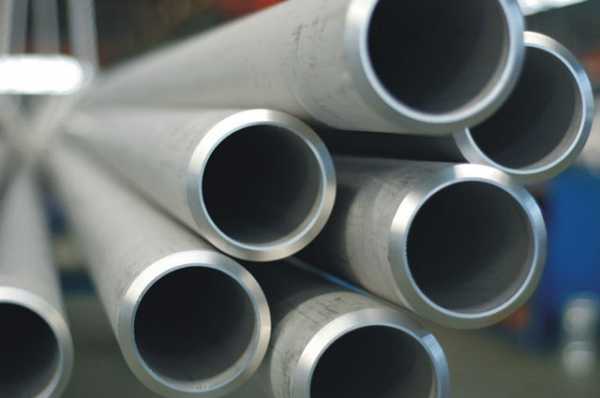

Диаметры и другие характеристики трубы из нержавеющей стали

Проход, мм Диаметр



наружн., мм		 Толщина стенок, мм Масса 1 м трубы (кг)
стандартных усиленных стандартных усиленных
10 17 2.2 2.8 0.61 0.74
15 21.3 2.8 3.2 1.28 1.43
20 26.8 2.8 3.2 1.66 1.86
25 33.5 3.2 4 2.39 2.91
32 42.3 3.2 4 3.09 3.78
40 48 3.5 4 3.84 4.34
50 60 3.5 4.5 4.88 6.16
65 75.5 4 4.5 7.05 7.88
80 88.5 4 4.5 8.34 9.32
100 114 4.5 5 12.15 13.44
125 140 4.5 5.5 15.04 18.24
150 165 4.5 5.5 17.81 21.63

Знаете ли вы?

Какие гениальные светильники можно собрать своими руками из обычной металлической трубы? Это под силу каждому! Узнайте больше по ссылке >>>

Какую трубу считать малой — средней -большой?

Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.

Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.

Внешние диаметры:

  • От 426 мм считается большим;

  • 102-246 называют средним;

  • 5-102 классифицируется, как маленький.

Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).

Как узнать диаметр трубы? Измерить!

Этот странный вопрос почему то часто приходит на e-mail и я решил дополнить материал абзацем про замер.

В большинстве случаев при покупке достаточно посмотреть маркировку или задать вопрос продавцу. Но случается, что нужно делать ремонт одной из коммуникационных систем путем замены труб, и изначально неизвестно какой диаметр имеют уже установленные.

Способов определения диаметра есть несколько, но мы перечислим только самые простые:

  • Вооружитесь рулеткой или сантиметровой лентой (женщины такими измеряют талию). Оберните ее вокруг трубы и запишите замер. Теперь для получения искомой характеристики достаточно полученную цифру разделить на 3.1415 – это число Пи.

    Пример:

    Представим, что в обхвате ваша труба 6 см. Ее диаметр будет составлять: 6 х 3.1415= 18.85 мм.

  • После получения наружного диметра можно узнать и внутренний. Только для этого необходимо знать толщину стенок (при наличии разреза просто измерьте рулеткой или другим приспособлением с миллиметровой шкалой).

    Допустим, что толщина стенок 1 мм. Эта цифра умножается на 2 (если толщина 3 мм, то тоже умножается на 2 в любом случае) и отнимается от внешнего диаметра (18.85- (2 х 1 мм) = 16.85 мм).

    Отлично, если дома есть штангенциркуль. Труба просто обхватывается измерительными зубами. Нужное значение смотрим на двойной шкале.

Виды стальных труб по способу их производства

  • Электросварные (прямошовные)

    Для их изготовления применяют штрипс или листовую сталь, которые на специальном оборудовании изгибаются в нужном диаметре, а затем концы соединяются с помощью сварки.

    Воздействие электросварки гарантирует минимальную ширину шва, что делает возможным их применение для сооружения газопроводов или водопроводов. Металл в большинстве случаев углеродистый или низколегированный.

    Показатели готовых изделий регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.

    При этом обратите внимание, что труба, изготовленная согласно стандарту 10706-26 отличается максимальной прочностью среди себе подобных – после создания первого соединительного шва он укрепляется еще четырьмя дополнительными (2 внутри и 2 снаружи).

    В нормативной документации указываются диаметры изделий, произведенных путем электросварки. Их величина от 10 до 1420 мм.

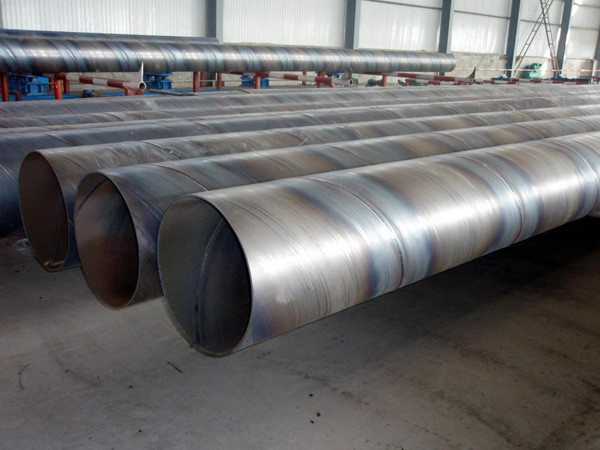

  • Спиральношовные

    Материалом для производства служит сталь в рулонах. Продукция также характеризуется наличием шва, но в отличие от предыдущего способа производства он шире, а значит, способность выдерживать высокое внутреннее давление ниже. Поэтому их не применяют для сооружения газопроводных систем.

    Регламентируется конкретный вид труб ГОСТом под номером 8696-74.

  • Бесшовные

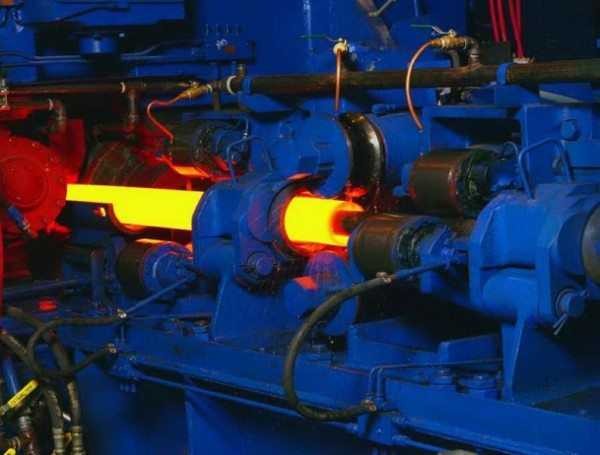

    Производство конкретного вида подразумевает деформацию специально подготовленных заготовок из стали. Процесс деформации может выполняться как под воздействием высоких температур, так и холодным способом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно).

    Отсутствие шва положительно сказывается на прочностных характеристиках – внутреннее давление равномерно распределяется по стенкам (нет «ослабленных» мест).

    Что касается диаметров, то нормативы контролируют их изготовление со значением до 250 мм. Покупая продукцию с размерами, превышающими указанные, приходится рассчитывать только на добросовестность производителя.

Важно знать!

При желании купить максимально прочный материал, покупайте бесшовные трубы холодной формовки. Отсутствие температурных воздействий положительно сказывается на сохранении изначальных характеристик металла.



Также, если важным показателем является способность выдерживать внутренние давления, то выбирайте круглые изделия. Профильные трубы лучше справляются с механическими нагрузками (из них хорошо изготавливают металлические каркасы и т. п.).

Вашему вниманию ещё пара отличных слайдов креативной рекламы производителя труб:




bydom.ru

таблица стандартных внутренних и наружных диаметров стальных и железных труб

Содержание:

Необходимость стандартизации измерений труб

Основные параметры труб

Таблицы габаритов изделий

Стандартный ряд внутренних диаметров

Вычисление значения диаметра трубы

Металлические трубы, несмотря на появление в последние десятилетия изделий из полимеров и комбинированных материалов, во многих отраслях промышленности всё ещё сохраняют лидирующие позиции.


Поэтому широко налажено производство таких изделий практически любых размеров, что позволяет выбрать нужную продукцию под любую задачу, но и ставит перед мастером проблему правильного расчёта конструкции и подбора изделий. Среди основных применяемых в вычислениях параметров продукции можно отметить внутренние и наружные диаметры стальных труб, о которых далее и пойдёт речь.

Необходимость стандартизации измерений труб

Главная цель установления стандартных размеров продукции, включая толщину стенки, длину, внешний и внутренний диаметр труб – упрощение работы с этими изделиями на всех этапах: от проектирования до обустройства контура, проведения планового или внепланового ремонта и демонтажа системы.

Чтобы не ставить невыполнимые задачи и чрезмерно не усложнять производство продукции, ГОСТами и ТУ регламентируются только основные, самые необходимые размеры труб, сообразуясь с которыми, проектировщики проводят все дальнейшие расчёты.

Основные параметры труб

К таким параметрам относятся:

  1. Условный диаметр (Ду, Dу) – представляет собой исчисляемый в миллиметрах внутренний диаметр металлических труб или округлённое его значение в дюймах (подробнее: «Что такое условный диаметр труб – стандарты и нормы»).
  2. Номинальный диаметр (Дн, Dn).
  3. Наружный диаметр железной трубы. Помимо классификации изделий на три группы: малые – с параметром 5…102 мм, средние – значения в диапазоне 102…426 мм, большие – от 426 мм, это измерение позволяет рассчитать необходимое для изоляции трубы количество краски или иного материала (подробнее: «Как выполнить расчет краски для труб, какой расход учитывать»).
  4. Толщина стенки – несамостоятельный параметр, устанавливается ГОСТами в зависимости от номинального диаметра металлической трубы, часто используется в прочностных и гидравлических расчётах.
  5. Внутренний диаметр – основная характеристика как самих труб, так и соединительной арматуры, в частности, муфт и уголков.


Соответствие диаметров труб стандартам необходимо соблюдать при производстве не только металлических изделий, но и продукции из других материалов – будь то полимеры всех марок, комбинированные материалы, асбестоцемент или стекло.

Для изделий из каждого материала установлены свои соотношения параметров, позволяющие производить продукцию, используя минимальное количество ресурсов, но всё же сохраняя её соответствие технологическим требованиям и нормам безопасности человека и окружающего мира.

Таблицы габаритов изделий

Чтобы облегчить подбор изделий под планируемую или уже работающую производственную линию или коммуникационную систему, составлены таблицы диаметров металлических труб и изделий из других материалов.

Ознакомиться с их полными версиями не представляет сложности. В рамках статьи следует перечислить используемые в них измерения продукции.

Каждая таблица может включать как полный перечень приведённых выше параметров, так и некоторые из них. К примеру, условный проход (в миллиметрах), диаметр резьбы (в дюймах), наружный диаметр и толщину стенки (то и другое в миллиметрах). Читайте также: «Условный диаметр трубы это что? Нормы и стандарты».


Диаметры стальных труб по традиции указываются в дюймах. Такие обозначения более лаконичны, так как в них используются только целые числа или простые дроби: 1″, 1½″ и т.д.

Сложнее дело обстоит, когда нужно соединить стальные трубы с пластиковыми, размеры которых всегда указываются в миллиметрах. Однако и в этом случае мастера выручит таблица соотношений. Читайте также: «Какие бывают типоразмеры труб различного предназначения».

Стандартный ряд внутренних диаметров

Стандартный ряд включает в себя следующие значения внутренних диаметров в миллиметрах: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110, 120, 125, 200 и т.д.

Хотя можно, используя сложные формулы, рассчитать необходимый диаметр труб для каждой конкретной схемы или установки, обычно просто приобретаются изделия традиционных размеров.


Например, для обустройства коммуникационных сетей используются стальные трубы диаметрами 15, 20 или 32 мм.

Трубы для канализации могут иметь сечение в диапазоне 50…100 мм.

Вычисление значения диаметра трубы

Эта операция необходима, когда требуется рассчитать объём переносимой трубами рабочей среды, в частности, чтобы обеспечить равномерный напор на всех участках трубопровода.

Значение внутреннего диаметра можно найти в таблице или рассчитать по формуле.

Например, для труб системы отопления:

D = √((314·Q)/(V·ΔT)),

где D – внутренний диаметр, мм;

Q – тепловой поток, кВт;

ΔT – разность начальной и конечной температур среды, °С;

V – скорость движения среды, м/с.

Помимо вычислений вручную и использования таблиц, можно проводить расчёты в специализированных компьютерных программах – на сегодняшний день это самый быстрый и надёжный способ.


trubaspec.com

Диаметры стальных труб: таблица размеров и сортамент

При покупке продукции очень помогает таблица размеров труб стальных, содержащая информацию о внутренних и наружных диаметрах. Это способ ускорить покупку, а значит, и вашу работу. В промышленности, производстве и строительстве могут требоваться изделия с любыми параметрами. Мы привели основные  размеры стальных труб, выпускаемых в нашей стране, и доступных для заказа на сайте компании «Региональный дом металла».

Сортамент

Резьба, дюйм

 Наружный диаметр
Шовная водо/газопроводная Бесшовная
10 3/8 17 16
15 1/2 21,3 20
20 3/4 26,8 26
25 1 33,5 32
32 1 1/4 42,3 42
40 1 1/2 48 45
50 2 60 57
65 2 1/2 75,5 76
80 3 88,5 89
90 3 1/2 101,3 102
100 4 114 108
125 5 140 133
150 6 165 159


Диаметры стальных труб

Если вас интересует сортамент стальных труб по диаметрам, изучите государственные стандарты, определяющие параметры во время производства. К примеру:

  • Горячедеформированные, бесшовные – ГОСТ 8732-78;
  • Холоднодеформированные, бесшовные – ГОСТ 8734-75;
  • Электросварные прямошовные – ГОСТ 10704-91;
  • Водогазопроводные — ГОСТ 3262-75.

Как можно заметить, на каждый тип изделий имеется уникальный стандарт. Если вам требуется выяснить, какие габариты по норме может иметь труба стальная, таблица диаметров приведена непосредственно в тексте ГОСТа. Все эти документы доступны в интернете, и вы можете ознакомиться с их текстом. Соблюдение этих норм, в т.ч. по размерам (D, условный проход, толщина стенки) – требования, проверяемые специалистами. Их соблюдение обязательно для сертификации.

Таблица толщины стенок и диаметров стальной трубы

В наличии и под заказ все ключевые размеры, производимые российскими и зарубежными предприятиями. Если вам, к примеру, нужна труба стальная диаметром 60 мм в СПб, обратитесь к менеджерам «РДМ». Наши сотрудники легко подберут требуемые образцы, уточнят кол-во и наличие по складам, расскажут вам, как оформить заказ, оплатить его, решить вопрос с доставкой со склада на ваш объект.


В ассортименте имеются трубы большого диаметра стальные. Они используются для прокладки нефтепроводов, газопроводов. Также их применяют для защиты различных коммуникаций от повреждений. Используются как для внешней, так и для подземной укладки. Обладают хорошей свариваемостью с высокой надёжностью сварного шва.

Любой внутренний диаметр стальных труб, требуемый вам для создания каких-либо инженерных конструкций, доступен в продаже на нашем сайте. Всё, что вам требуется – уточните параметры, сообщите тип изделия. Консультант проверит наличие в базе, сообщит вам стоимость. Далее останется только принять ваш заказ. Отправка осуществляется оперативно, и возможна не только по Санкт-Петербургу, но и в любой город России.

rdmetall.ru

Диаметры стальных труб — таблица размеров и тонкости маркировки

Знание стандартов и общепринятых норм существенно упрощает работу и облегчает выбор оптимального решения вопроса в любой сфере. Этому же способствует и систематизация каких-либо данных, сведение их в единую таблицу. Но прежде чем к ней перейти, следует акцентировать внимание читателя на некоторых моментах относительно диаметра трубы, независимо от ее материала и назначения.

В заголовке название данного параметра указано во множественном числе. И это не только по причине значительного сортамента продукции. Специалисты различают несколько «видов» диаметров стальных труб , и прежде чем разбираться с их численными выражениями, следует уточнить, чем один отличается от другого. Именно незнание нюансов терминологии  нередко является причиной неправильного выбора образцов, недопонимания между специалистом (например, прибывшим на вызов слесарем, менеджером в магазине) и рядовым потребителем, непрофессионалом в данной сфере.

Какие различают диаметры труб

  • Dу – условного прохода. Его нужно знать, чтобы определить, обеспечит ли данная труба, к примеру, должный напор (для водоснабжения), приемлемую скорость теплоносителя (для отопительных контуров).
  • Dн – наружный. Этот параметр свидетельствует об удобстве монтажа «нитки», крепления образцов на стене или иной основе, в некоторых случаях, о возможности (или целесообразности) прохода сквозь поверхности.
  • G – резьбы.

Как видно из рисунка, это не одно и то же:

Разница величин определяется толщиной стенки.

Примечание

Специалисты различают и такие диаметры, как номинальный и внутренний. Но для рядового потребителя эти параметры трубы практического значения не имеют. Основные для «частника» уже указаны – Dу и Dн.

В чем измеряют диаметры

Это еще один «барьер», мешающий достичь взаимопонимания между профессионалом и обычным, несведущим в подобных тонкостях человеком. Существуют 2 размерности, которые применяются для численного выражения сечений изделий с круглым профилем – см и дюймы. В сантиметрах понятно каждому из нас, а вот специалисты, особенно если речь идет о диаметрах стальных труб сравнительно небольших (например, по газу или воде), чаще оперируют именно дюймами (подробнее о маркировке труб читайте здесь).

В РФ сокращенного обозначения дюймов как такового нет. Если использовать по аналогии с «см» аббревиатуру «дм», то получится путаница – она применяется к дециметрам. Поэтому используется символ «″», который ставится после численного значения. Например, 1½″ (полтора дюйма).

Перевести из одной размерности в другую несложно, достаточно 1½″ умножить на 2,54, и получится тот же диаметр, только выраженный в см (3,8). При этом дробные значения принято округлять. Например, 1″ равен примерно 2,5 см (25 мм), хотя если соблюсти точность, то должно быть 2,54 и 25,4 соответственно.

Таблица значений

Ее нельзя считать абсолютно полной, но все то, что требуется для «дома и семьи», в ней отражено. Более детальную информацию несложно найти на специализированных сайтах и в соответствующих ГОСТ (кстати, их довольно много).

Для удобства читателей в правом столбце приведены сравнительные данные для пластиковых аналогов. Эти значения понадобятся, если придется стыковать изделия из разных материалов (сталь + пластик).

Dн (в зависимости от вида стальной трубы, мм)DуDн
бесшовнаясварнаядюймыммполимеры
16173/81016
2021,3½1520
2626,8¾2025
3233,512532
4242,31 ¼3240
45481 ½4050
576025063
7675,52 ½6575
8988,538090
102101,33 ½90110
1081144100125
1331405125140
1591656150160

ismith.ru

Трубы стальные: диаметр, толщина, стенки


Любая стальная труба, независимо от области применения, характеризуется такими основополагающими значениями, как диаметр (бывает внутренний и наружный), длина и плотность/толщина стенки.
Под наружным диаметром чаще всего принято понимать расстояние между наружными кромками, зависит которое от нескольких факторов, в том числе, от той же толщины стенки, от производителя, от способа, которым изготавливалась труба и, конечно, от области применения.

Содержание статьи:

Введение


Все диаметры стальных труб, если речь идет о стандартах, определяются ГОСТом в соответствии с видом. Так гораздо легче становится процедура расчетов при монтаже и предварительном проектировании трубопровода, если известен наружный диаметр. Знание этой величины можно считать залогом правильного подбора всех элементов (заглушки, тройники, переходы, запорная арматура). Кроме того, эта величина просто крайне важна и незаменима при расчете веса.
Удобно заключать диаметр, толщину стенки стальных труб в таблицы.

Параметры бесшовных материалов

Холоднодеформированная трубаГорячедеформированная труба
Наружный диаметр (мм)Толщина стенки (мм)Наружный диаметр (мм)Толщина стенки (мм)
235323
264423.5
405573.5
486764
572.8893.5
604.51084
6841335
7551465
8591596
102101688
12062198

Есть и исключение, в данном случае составляют которое водогазопроводные трубы, классификация которых составлена по такому признаку, как условный проход (Ду)

Параметры водогазопроводной трубы

Наружный диаметр ммВ дюймахУсловный проход
10,21/86
13,51/48
173/810
21,31/215
26,83/420
33,5125
42,35/432
483/240
60250
75,52 ½65
88,5380
101,33 ½90
1144100
1405125
1656150

Приведенные выше таблицы диаметров, толщины стенок стальных труб, дают представление о том, что, к примеру, наружный диаметр является величиной, которая определяется строго ГОСТом, и она постоянна. А для того, чтобы добиться большей прочности изделия, прибегают к увеличению толщины стенки. Как результат, внутренние размеры окружности отличаются от прохода условного (он же номинальный) диаметра, в свою очередь который, будучи величиной условной, используется при монтаже элементов трубопровода. Данный параметр находится в связке с параметром просвета. Нередко случается, что толщина стенок труб из стали различна при одинаковом условном проходе, поэтому их принято подразделять на обыкновенные, с толстыми и тонкими стенками.

Область применения стальных труб


Каждому виду соответствует своя область применения. Так стальная труба с тонкими стенками считается универсальной в сфере своего применения, поскольку она удобна в обработке сварочным аппаратом и хороша на изгиб.

Таблицы с диаметрами и толщинами стенок стальных труб и вес – это еще далеко не исчерпывающая информация. Так, в случае с повышенной требовательностью к такому важному параметру, как прочность стальной трубы, используется бесшовная труба с тонкими стенами, которая нашла широкое применение в авиастроении, изготовлении деталей машин, трубопроводах и другом. Ее главное преимущество, независимо от условий, в которых она будет использоваться, заключается в большом диаметре и длине, а также повышенной прочности при минимальной толщине стенки.

Стальная труба с толстыми стенками, по большому счету, не уступает тонкостенной по универсальности и превосходит предыдущий вид по надежности, прочности, устойчивости к большим давлениям и коррозии.

Приведенные параметры толщины стенок и диаметра стальных труб в таблицах незаменимы для расчетов и наглядного представления того, как эти характеристики соизмеряются друг с другом.

Возвращаясь к диаметрам и сфере задействования стальных труб можно отметить, что их применение распространено в строительной сфере, в сельском хозяйстве, отрасли автомобилестроения, в пищевой промышленности, химической, бытовой и других. Такая популярность, прежде всего, обусловлена экономической выгодой. Важное значение для любых труб из стали имеет как внешний вид, так и внутренний диаметр. И главное между ними отличие состоит в том, что наряду с тем, как внутренний диаметр остается всегда неизменным, внешний может варьироваться в зависимости от толщины стенок.

Именно диаметр является опорой разделения изделий на классы. Знание диаметра стальной трубы позволит, к примеру, просчитать заранее количество их, необходимое для транспортировки какого-либо вещества по магистрали. Следовательно, появляется возможность определения нагрузки на слабые места, на проектируемую систему в целом и, что важно, возможность их устранения.

Просмотреть таблицы диаметров и толщины стенок стальных труб – большого труда не составит, тем более, что они приведены выше, но стоит более детально остановиться на таком немаловажном нюансе, как разновидность диаметров. Они могут быть: номинальными, условными (фактический размер внутреннего параметра трубы, измеряется в миллиметрах), внутренними и наружными – соответственно важный при подборе соединительных элементов и фитингов параметр и показатель, по которому классифицируются все стальные изделия. Что характерно, диаметр стальной трубы определяет сферу ее применения.

В соотношении диаметра к стенке, продукция делится на следующие виды: нормальные, усредненные конструкции, элементы с толстыми стенками, изделия с тонкими стенками, трубы со стенками особо тонкими и трубы со стенками особо толстыми. Также трубы подразделяются на: профильные, водогазопроводные, труба электросварочная прямошовная, труба бесшовная горячедеформированная и бесшовная холоднодеформированная.

Прочность стальных труб


Что касается прочности трубы, то это свойство зависит от формы и габаритов сечения, поскольку нагрузка, которую могут выдержать стальные трубы, напрямую зависит от толщины стенок. Поэтому, наряду со всеми таблицами толщины стенок и диаметров стальных труб, есть еще и дополнительные характеристики, в том числе такие, как прочность. Последняя используется в трубопроводах для расчета допустимого внешнего и внутреннего давления, а также для расчета жесткости каркаса в металлоконструкциях. Иными словами, без «правильного» сечения ни металлическая конструкция, ни трубопровод существовать не могут.

Так, геометрические параметры стальной трубы регламентируют ряд ГОСТов (нормативных документов), в которых указаны конкретные значения (в миллиметрах), а также представлены отклонения (допустимые) от упомянутых величин (длина изделия, толщина стенки, диаметр внешний и внутренний) в процентах от регламентированных габаритов.

Для того, чтобы рассчитать необходимое количество трубы, вы можете нажать на кнопку — «Строительные калькуляторы»  с правой стороны экрана.

7prom.ru

8, 20, 25, 40, 65, 110, 125, 200, 300 мм, больших, какие бывают, видео-инструкция по монтажу своими руками, фото и цена

Несмотря на распространение современных композитных материалов, сталь остается востребованной при изготовлении трубопроводов различного назначения. Какими могут быть диаметры стальных труб по ГОСТу? Вообще, какие стандарты регламентируют их производство? Где и для чего применяются соответствующие изделия? Давайте разбираться.

Стальные трубы на складе.

Нормативные документы

Начнем с перечня стандартов, которые нам предстоит изучить.

  • По ГОСТ 3262-75 изготавливаются изделия для водо- и газопроводов.
  • Насосно-компрессорные трубопроводы (НКТ) монтируются из проката, произведенного по ГОСТ 633-80.
  • Сортамент бесшовных горячедеформированных труб содержится в стандарте за номером 8732-78.
  • Для холоднодеформированных сортамент нормируется ГОСТ 9734-75.
  • Сварные трубы для газовых и нефтяных магистралей производятся по ГОСТ 20295-85.
  • Наконец, стальные трубы больших диаметров для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов изготавливают в соответствии с документом ГОСТ Р 52079-2003.

Обратите внимание: этот список не претендует на охват всех областей производства. Некоторые специфические изделия вроде обсадных труб или трубных рам для автомобильной промышленности мы намеренно исключили из списка.

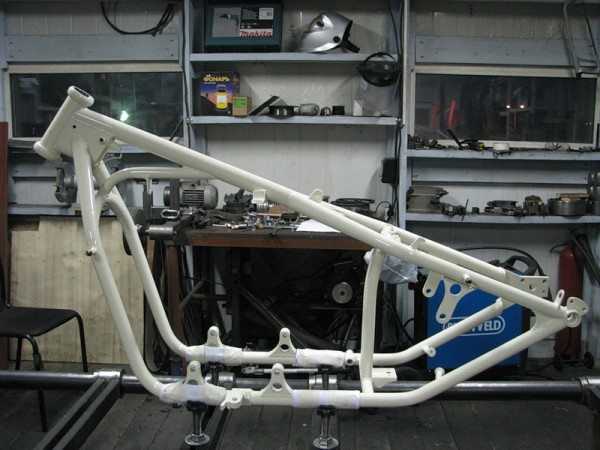

Рамы мото- и автотранспорта делаются из труб, производимых по отдельному стандарту.

Размеры  и области применения

Итак, какие бывают диаметры труб стальных в соответствии с этими документами? Для каких целей используется труба?

ГОСТ 3262-75

Полный список предусмотренных стандартом размеров сравнительно невелик, поэтому приведем его полностью.

Условный проходНаружный диаметрТолщина стенки труб
ЛегкихОбыкновенныхУсиленных
610,21,82,02,5
813,52,02,22,8
1017,02,02,22,8
1521,32,52,83,2
2026,82,52,83,2
2533,62,83,24,0
3242,32,83,24,0
4048,03,03,54,0
5060,03,03,54,5
6575,53,24,04,5
8088,53,54,04,5
90101,33,54,04,5
100114,04,04,55,0
125140,04,04,55,5
150165,04,04,55,5

Изделия могут производиться с антикоррозионным цинковым покрытием и без него. Кроме того, они могут поставляться с нарезанной или накатанной резьбой.

Область применения — разводка водоснабжения, газа и отопления в пределах жилых, административных и производственных зданий.

Приведем несколько примеров использования.

  • Диаметр 15 мм востребован в качестве внутриквартирных подводок водоснабжения и газа.
  • Стальная труба 20 мм используется в качестве подводки к радиаторам отопления.
  • Стальная труба 25 мм применяется при монтаже отопительных стояков.
  • Стальная труба 40 мм подходит для розливов отопления и водоснабжения.
  • Стальная труба 125 мм годится для монтажа вводов теплотрасс, а парой десятилетий раньше — и вводов ХВС.

Справочно: стальная труба 8 мм, 6 и 10 мм если и используется в водогазопроводах, то невероятно умело скрывается. В богатой практике мастеров нашего проекта эти размеры ни разу не встречались.

Минимальный применяющийся размер — ДУ15.

Цена труб ВГП — одна из самых низких среди всего трубного проката ввиду использования недорогих марок стали и технологичности производства: для сварки используются высокочастотные токи, что обеспечивает минимальные временные затраты на погонный метр.

ГОСТ 633-80

Предусмотренный этим нормативным документом список сортамента тоже не поражает своей величиной.

Условный диаметр, ммТолщина стенки, мм
273,0
333,5
423,5
484,0
605,0
735,5; 7,0
896,5; 8,0
1026,5
1147,0

Что еще полезно знать об изделиях, производимых по нормам этого стандарта:

  • По технологии производства они могут быть только и исключительно бесшовными, то есть полученными не скручиванием плоской заготовки (штрипса), а прошивкой сплошного стального цилиндра (штанги). Такой способ производства обеспечивает существенно большую стойкость к внутреннему гидравлическому давлению: электросварной шов всегда уступает прочностью цельному металлу.
  • Труба производится как гладкой (под соединение муфтами), так и безмуфтовой, с высаженными наружу концами.

Несколько способов соединения НКТ.

  • Изделия с навинченными муфтами и безмуфтовые должны выдерживать гидравлические испытания; при этом внутреннее давление при испытаниях привязано к размерам трубы и варьируется от 375 до 1250 кгс/см2.

Справочно: давление воды на выходе горнодобывающих мониторов достигает втрое меньших значений — не более 400 кгс/см2. Струя такого монитора легко режет скальные породы.

Применение насосно-компрессорных труб в основном сводится к добыче нефти и газа: они служат для откачки природных углеводородов и для создания пластового давления.

ГОСТ 8732-78

Бесшовная горячедеформированная труба может иметь диаметр от 20 до 530 мм при толщине стенки от 1,08 до 75 миллиметров.

Технология ее производства вкратце такова:

  1. Цилиндрическая заготовка разогревается в индукционной печи до температуры, при которой сталь становится пластичной.
  2. На прошивном стане она превращается в гильзу — полый цилиндр.

Прошивка заготовки.

  1. После повторного разогрева заготовка, надетая на оправку, проходит последовательность вальцов, редуцирующих ее наружный диаметр.
  2. После охлаждения готовая труба нарезается на отрезки и после прохождения контроля качества отправляется на склад готовой продукции.

Производство по понятным причинам отличается высочайшей энергоемкостью. Кроме того, благодаря толстым стенкам изделия исключительно массивны: если усиленная  водогазопроводная стальная труба 65 мм весит 7,88 кг/погонный метр, то наиболее близкая к ней по диаметру горячедеформированная 63,5х14 — целых 17,09.

Где используются горячедеформированные изделия? Понятно, что не для строительства дачного водопровода своими руками: их прочность здесь явно избыточна. Основные области применения — трубопроводы высокого давления и гидравлические системы.

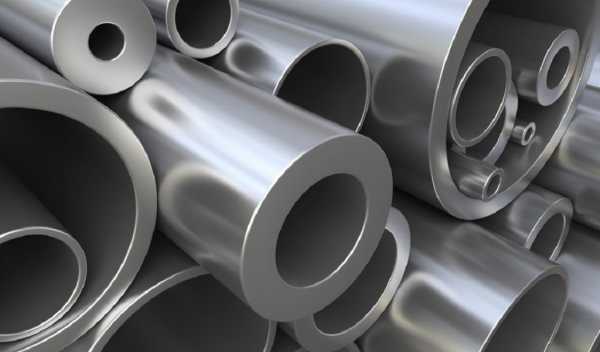

Снимок позволяет оценить толщину стенок.

ГОСТ 8734-75

Метод холодной деформации отличается от горячей прокатки лишь тем, что после прошивного стана гильза охлаждается и дальнейшие операции проходит при температуре гораздо ниже точки рекристаллизации стали.

Поскольку при раскатке в металле неизбежно накапливаются внутренние напряжения, содержащаяся в одном из смежных стандартов инструкция по технологии  производства требует обязательной термообработки проката после вальцевания: сталь нагревается и медленно остывает, приобретая вязкость и пластичность.

Какие размеры прописаны в стандарте:

  • Диаметр — от 5 до 250 мм.
  • Толщина стенки — от 0,3 до 24 мм. При этом одному диаметру соответствует несколько вариантов исполнения: скажем, стальная труба 200 мм может иметь стенки от 3 до максимальных 24 мм, а стальная труба 110 мм — от 1,5 до 18.

Как и горячекатаные, холоднодеформированные изделия применяются там, где необходима максимальная стойкость к гидравлическому давлению при минимальной массе.

На фото — холоднокатаные трубы перед нарезкой по длине.

ГОСТ 20295-85

Стандартом предусмотрено производство прямошовных и спиральношовных изделий с наружным диаметром от 159 до 8220 мм при стенках 3 — 12 мм.

При этом в стандарте содержатся рекомендации по способу изготовления для разных диапазонов размеров:

  • При диаметре 159 — 426 допустимо применение сварки токами высокой частоты.
  • Электродуговая сварка спиральных швов может использоваться в диапазоне 159-820.
  • Прямошовная электродуговая сварка применима для размеров 530-820.

ГОСТ Р 52079-2003

Последний в нашем списке документ предусматривает диаметры от 114 до 1420 мм при стенках от 3 до 21. И в этом случае могут применяться высокочастотная сварка с одним продольным швом (размеры 114-530), спиральношовная дуговая сварка (159-1420) и прямошовная дуговая сварка с одним или двумя продольным швами (530-1420 мм).

Спиральный шов обеспечивает большую по сравнению с прямым прочность на разрыв.

Заключение

Как уже упоминалось, наш список нормативных документов не претендует на полноту. Скажем, стальная труба 300 мм не соответствует ни одному из упомянутых сортаментов; однако в реальных прайс-листах производителей и дилеров она есть.

Как всегда, дополнительную информацию читатель сможет найти в видео в этой статье. Успехов!

gidroguru.com

Трубы металлические — виды и размеры

При строительстве коммуникаций жилых и производственных помещений, используются различные виды труб, в их число входят изделия из стали и других металлических сплавов. В данной статье рассмотрены основные размеры труб из металла, их виды и отличие от аналогичных изделий, выполненных из других материалов.

Содержание

Виды металлических труб
Недостатки и преимущества стальных труб
Размеры металлических труб
Стандарты и классы металлических труб

Виды металлических труб

В зависимости от типа производства и назначения, трубы делятся на несколько видов:

  1. Бесшовная стальная труба – выполнена путем проката или литья из заготовки, не имеет стыковочного, сварного шва. Производители изготавливают такую деталь способом горячей или холодной формовки. Для горячего формирования необходима температура, близкая к температуре плавления металла, при холодной формовке труба подвергается легкой термической обработке, а далее обрабатывается прессом.
  2. Электросварной трубопрокат, изготавливается из листового металла или путем сварки сферической заготовки, такое изделие имеет сварной шов по всей длине. Встречаются прямошовные трубы, в которых сварной стык расположен ровной полосой, параллельно направлению и изделия со спиралевидным швом. Для сварки детали по спирали, заготовка одновременно закручивается от корневого шва и сразу стыкуется электросваркой. Производство такого типа трубы может осуществляться и из листового металла с предварительной формовкой и стыковкой концов.

Недостатки и преимущества стальных труб

Каждый из видов стальной трубы предназначен для выполнения определенных задач. С их помощью осуществляется строительство нефтяных и газовых проводов, водопроводных магистралей и теплотрасс. Бесшовные изделия являются более надежными, чем детали выполненные методом электросварки, так как не имеют уязвимых участков в виде швов и рассчитаны на работу в агрессивных условиях. Основными преимуществами металлических труб являются:

  1. Большой выбор размеров и диаметров изделий.
  2. Стальная труба выдерживает высокое давление рабочей среды.
  3. Труба устойчива к воздействию химических веществ, не деформируется при транспортировке жидкости или газов с высокой температурой.
  4. Благодаря упругости металла, изделие сохраняет целостность при скручивании и натяжении.

Наряду с преимуществами металлической трубы пред своими аналогами, существуют и недостатки:

  1. В отличие от изделий из полимерных соединений и полиэтилена, стальная труба уязвима перед коррозией и ржавчиной, что делает срок ее службы меньше.
  2. При укладке трубопровода в грунт, необходимо проводить дополнительную гидроизоляцию.
  3. Вес металлических деталей в разы больше аналогичных труб выполненных из других материалов.
  4. Монтаж производится электросваркой, с промежуточной чисткой шва, что делает процесс устройства трубопровода более трудоемким и затратным по времени и ресурсам.

Основным конкурентом изделий из металла в последнее время стала труба, изготовленная из полиэтилена и полипропилена. Монтаж магистрали из такого материала производится методом стыковой сварки, что гораздо легче и не требует больших затрат времени и ресурсов, чем стыковка стали электросваркой. Но в связи с тем, что полиэтилен не устойчив к воздействию высокой температуры, трубы из металла остаются конкурентоспособными и их применение оправдано.

По сфере выполняемых задач металлические трубы изготавливаются двух видов:

  1. Круглая труба, производится как шовным, так и бесшовным методом различного диаметра и с разной толщиной стенки. Используется в строительстве магистралей для транспортировки нефтепродуктов, газа, холодного и горячего водоснабжения.
  2. Профилированное изделие, имеет прямоугольный или квадратный профиль. Труба не пригодна для устройства магистрали для транспортировки внутренней среды, так как изготавливается с тонкой стенкой и не способна выдерживать рабочее давление. Чаще всего она используется в строительстве конструкций и сооружений в качестве направляющих опор.

Так же, для защиты металлических труб от воздействия агрессивной среды, производители изготавливают их из оцинкованной стали, такой сплав не подвергается коррозии и ржавчине и имеет долгий срок эксплуатации. Покрытие стальной трубы цинковым компонентом проходит при воздействии высокой температуры, что дополнительно повышает ресурс готового изделия. При применении трубопровода в химической среде и для увеличения срока службы, многие заводы обрабатывают готовые детали специальным полимерным материалом, цементной основой и другими защитными смесями. Такое покрытие может наноситься как внутри, так и снаружи, оно принимает воздействие потока транспортируемой среды на себя, защищая при этом основное тело трубы. Детали с таким слоем стоит несколько дороже стандартных труб, но разница окупается сроком службы трубопровода.

На поверхности трубы не должно быть деформаций и трещин, которые могут привести к нарушению герметизации трубопровода. При обнаружении не проваренных участков на шовной трубе, допускается устранение дефекта вручную в несколько приемов, с промежуточной зачисткой шва и последующим гидравлическим  испытанием детали.  Все изделия регламентируются требованиями ГОСТ и должны соответствовать сертификации, предъявляемые тому или иному виду детали. Срез трубы имеет кромку для накладки сварного шва, что упрощает подгонку стыка и соединение отрезков электросварным методом, который может проводиться как с помощью специального робота, так и вручную. Сварной шов является самым уязвимым узлом металлического трубопровода, поэтому он должен быть обработан антикоррозийным составом, предотвращающим разрушение магистрали от воздействия влаги. Высота усиления сварного шва над поверхностью трубы должна быть в пределах от 0,5 до 3мм., в зависимости от толщины стенки изделия и его класса.

Размеры металлических труб

Существует несколько разновидностей металлических труб, которые классифицируются на классы. Производители изготавливают изделия, основываясь на требования ГОСТ, предъявляемые к трубам по классам:

  1. Трубы 1 и 2 классов. Производятся из углеродистой стали, применяются в газовых магистралях, водоводе, нефтепроводе и их производных, а также других трубопроводах, где не требуется специальных условий.
  2. 3 класс, рассчитан на эксплуатацию в условиях с высокой температурой внутренней или наружной среды, а именно теплотрассах, печах, теплообменниках.
  3. 4 тип трубы предназначен для разведывательных, нефтяных работ, с использованием ее в качестве обсадной трубы скважины или бурового шнека.
  4. Трубы 5 –го класса часто применяются в нефтяной промышленности, в качестве опор для буровых станций, строительных столбов и при изготовлении мебели.
  5. 6 тип производимой трубы используется в машиностроительной промышленности, для изготовления поршней, колец, амортизаторов, подшипников и других узлов, находящихся под давлением.

Каждый из перечисленных классов трубы должен быть использован строго по своему назначению и в соответствии с требованиями, предъявляемыми типу изделия.

Стандарты и классы металлических труб

Производство труб для строительства нефтяного и газопровода регламентируется нормами ГОСТ 20295 – 85, под его требования попадают изделия с прямым и спиралевидным электросварным швом и диаметром от 159мм., до 820мм. Также, в указанном регламенте приводятся изделия со степенями прочности обозначаемыми маркировкой К34, К38, К42, К50, К55, К60.

Трубы стальные бесшовные, выполненные методом холодной формовки из углеродистой и легированной стали, попадают под сертификацию по ГОСТ 8734 – 75, пригодны для трубопровода общего назначения, используется в котельном оборудовании с большим давлением внутренней среды и химическом производстве.

Размеры труб делятся на несколько категорий, в зависимости от толщины стенки, назначения изделия, качества металла и рабочего диаметра. Наиболее распространёнными являются трубы с диаметром 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110мм. и более. Производители классифицируют трубы согласно диаметру на три типа:

  1. Малые, их диаметр составляет от 10 до 108 мм.
  2. Средние от 114 до 530мм.
  3. Большие с диаметром от 530 до 1420мм.

Также существует метрическая система в дюймах, по которой изготавливаются трубы различного размера и диаметра. Одно, и тоже изделие может иметь обозначение сразу двух типов, в миллиметрах и дюймах, обе маркировки могут заменять друг друга согласно общепринятой таблице.

Различаются стальные детали по внутреннему и внешнему диаметру, толщине стенки, а также по проходному, рабочему отверстию. Внутренний диаметр не всегда совпадает с проходным, так как за его основу берется чистый размер от стенки до стенки трубы.

Для изменения направления в трубопроводе и монтажа ответвлений и врезок, изготавливаются отводы, тройники, крестообразные фитинги и соединительные муфты, того же сечения что и сам магистральная труба. Отводы производятся с углом поворота 45, 90 градусов и соединяются электросварным швом. Тройники и переходные муфты с изменением рабочего диаметра, монтируются также методом стыковой электросварки со всех сторон, после чего происходят гидравлические испытания на натяжение, плотность и прочность магистрали.

Наружный диаметр необходимо учитывать при планировании перехода трубопровода из стальной трубы на магистраль и ответвления из аналогичных отрезков, выполненных из полиэтилена и других полимеров. Как правило, внутренний диаметр металлической трубы соответствует наружному размеру изделия из ПВХ, для их стыковки используются фланцы с зажимными болтами. Длина готового изделия в стандартном исполнении может быть от 1,5 до 12 метров. Рабочее давление внутренней среды трубопровода для стандартного типа труб не должно превышать 2,4 Мпа, а для усиленного варианта  3,1 Мпа. Толщина стенки зависит от назначения изделия, и меняется по мере увеличения проходного диаметра от 0,3 до 73мм..

Профилированная труба изготавливается с толщиной стенки от 0,5 до 12мм. и поперечным сечением от 1,5 до 300мм. Она производится только методом стыковой электросварки, длинна готового изделия, может составлять от 3 до 12 метров. Помимо строительства конструкций и сооружений, такой вид трубы часто используется при производстве кованых изделий, в качестве опорных столбов для заборов и декоре.

Таким образом, при выборе металлической трубы для строительства какого либо объекта или трубопровода, следует обратить внимание на внутренний и внешний диаметр изделия, толщину стенки, способ изготовления и качество используемого металла. Не рекомендуется использовать трубы не по назначению, так как это может привести к нарушению целостности конструкции и потере герметичности.

oborudovanie1.ru

РубрикаРазное

Добавить комментарий
