Содержание

дренажный трубопровод что это, асбестоцементные, керамические, пластиковые трубы, виды на фото и видео

Содержание:

1. Виды дренажных систем
2. Виды труб для дренажа участка
3. Преимущества труб из пластика
4. Виды пластиковых труб
5. Трубы «Перфокор»
6. Укладка дренажных труб
7. Советы по созданию дренажной системы

Дренажная система – важный элемент любого благоустроенного участка. Главным элементом данной конструкции являются дренажные трубы – как они выглядят, можно посмотреть на фото. Ранее использовались для сбора лишней жидкости керамические и асбестоцементные дренажные трубы. В настоящее время продукция из данных материалов применяется редко, так как более практичными и дешевыми являются пластиковые изделия. Существует несколько разновидностей дренажных труб, и каждый из них имеет свои характеристики и особенности монтажа.

Дренаж участка представляет собой комплекс мер, направленных на удаление из почвы лишней влаги. Влияние воды и постоянная сырость приводят к разрушению стен, фундамента и других конструкций зданий. Поэтому создание качественного дренажа является неотъемлемым моментом строительства. Чтобы дренажная система была эффективной, необходимо подобрать подходящие трубы и грамотно спроектировать сеть.

Виды дренажных систем


Существует два варианта дренажных систем:
  1. Глубинные (закрытые). Для них применяются перфорированные трубы. Главным назначением данных систем является отведение излишка грунтовых вод с целью защиты фундамента.

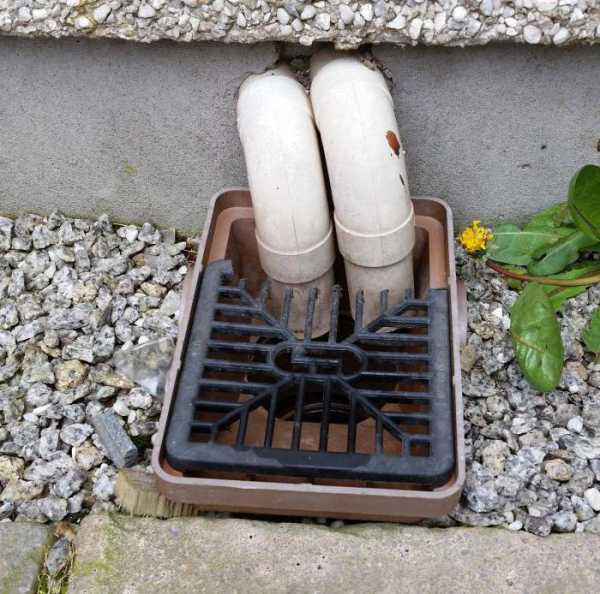

  2. Поверхностные (открытые). Данный вариант более прост, им пользуются для отведения воды, появившихся в результате осадков. Трубы в этом случае обычно не используют, а просто выкапывают траншеи или канавы.

В процессе создания закрытой системы используются:
  • колодцы для сетей;
  • фитинги для сбора элементов;
  • перфорированные трубы, из которых собирается водоотводящая сеть;
  • дополнительные элементы (например, препятствующие заиливанию фильтры, часто применяют геотекстиль и щебень для засыпки труб).

Виды труб для дренажа участка


Главная особенность труб — наличие отверстий, сквозь которые в них проникает вода. Во время монтажа системы обязательно создают некоторый уклон дренажных труб, чтобы обеспечить самотечное движение собранной воды.

В настоящее время существуют следующие виды дренажных труб:
  • керамические перфорированные;
  • асбестоцементные;
  • из полимерных материалов (полиэтилена, ПВХ и пр.).

Чаще всего используются современные изделия из полимерных материалов.

Первые два вида обладают множеством недостатков:

  1. Высокая стоимость по сравнению с пластиковыми трубами.
  2. Значительная масса, что усложняет процесс разгрузки и монтажа элементов. Нередко приходится прибегать к использованию специальной техники.
  3. Сложность монтажа. По этой причине сборка дренажных систем из данных материалов происходит медленно. Кроме того, для данной работы требуется наличие специальных навыков, по этой причине с нею трудно справиться самостоятельно. Самый сложный момент – выполнить перфорацию.
  4. Не слишком хорошие эксплуатационные характеристики. Обычно при самостоятельной перфорации труб нельзя исключить пропускание частиц песка и грунта. В итоге это может стать причиной быстрого забивания системы, из-за чего ее придется часто промывать.
  5. Короткий срок эксплуатации. Если для монтажа использовалась керамическая дренажная труба, то система прослужит около 30 лет, если асбоцементная – 20 лет. Дренажные системы, собранные из современных труб из полимерных материалов, служат минимум 50-60 лет. Читайте также: «Какая дренажная труба лучше – виды водоотводных труб, правила выбора и монтажа».

Преимущества труб из пластика


У пластиковых труб для дренажа имеются следующие преимущества:
  1. Долгий срок эксплуатации.
  2. Устойчивость к агрессивной среде, отсутствие склонности к возникновению коррозии.
  3. Небольшая масса, благодаря чему облегчается процесс транспортировки и монтажа. Для соединения элементов используют специальные фитинги для дренажных труб – отводы, крестовины и прочее.
  4. Способность к самоочищению. Дренажные трубы устроены таким образом, что внутренняя поверхность является абсолютно гладкой, поэтому в них не образуются засоры.
  5. Устойчивость к заиливанию. Для сбора систем рекомендуется использовать дренажные трубы в геотекстиле, который служит своеобразным фильтром, хорошо пропуская жидкость, но задерживая частицы почвы (подробнее: «Плотность геотекстиля для дренажа, какой геотекстиль лучше»).
  6. Хорошее соотношение между стоимостью и качеством. Трубы стоят недорого, к тому же проложить их можно и самостоятельно, тем самым сэкономив на работе специалистов. В итоге создание дренажной системы обходится дешево, а служит она десятки лет.
  7. Простота обслуживания. После установки труб с геотекстилем можно забыть о промывке системы на много лет.
  8. Благодаря наличию в продаже различных типоразмером труб существует возможность создавать дренажные системы разной производительности. Изделия большого диаметра (300-400 миллиметров) используются в том случае, если планируется отводить значительное количество воды. В других ситуациях достаточно труб диаметром 200 миллиметров.
  9. Высокая прочность. Самой прочной является труба дренажная двухслойная, в которой присутствуют ребра жесткости, способствующие равномерному распределению нагрузки.

Если после обустройства канализационного наружного трубопровода остались пластиковые изделия диаметром 100-110 миллиметров, их можно использовать и для устройства дренажной системы. Сначала в них делают отверстия при помощи дрели, а потом оборачивают геотканью, которая будет служить фильтровальным материалом.

Виды пластиковых труб


Современные трубы для дренажа делают из разных материалов. По ГОСТу, они могут изготавливаться из полипропилена, полиэтилена (ПВД или ПНД) или ПВХ.

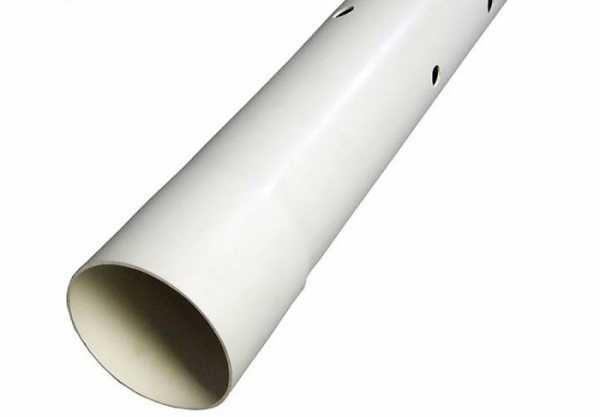

Наиболее распространенными являются трубы, изготовленные из ПВХ. Такие изделия бывают нескольких видов:

  • однослойные и двухслойные;
  • разной степени жесткости;
  • жесткие и гибкие. Выпускаются трубы длиной 6 и 12 метров, гибкие дренажные шланги, продаваемые в бобинах протяженностью 40-50 метров;

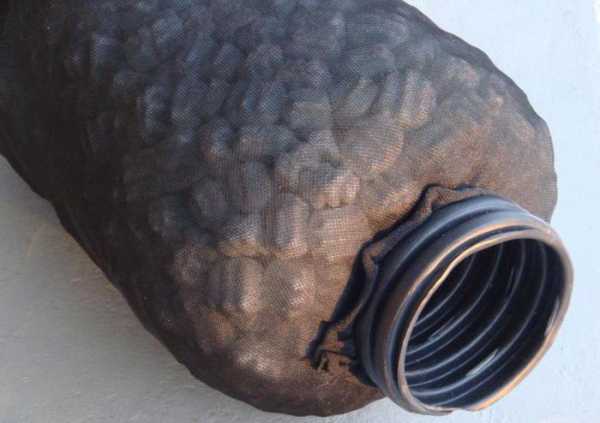

  • с фильтрующей оболочкой и без нее. Для сооружения надежной и долговечной дренажной системы рекомендуется выбирать трубы с геотканью.

При создании дренажных систем используются трубы класса жесткости SN2-SN16. Тип материала подбирается в зависимости от характеристик грунта, глубины прокладки и некоторых других условий.
Часто используются и полипропиленовые трубы. Данные изделия выпускают разной модификации, они могут быть гладкими или гофрированными. Самый меньший диаметр труб – 50 миллиметров, а класс жесткости – SN8.

При сборе дренажных систем применяют и полиэтиленовые трубы. Их производят в различных вариантах, а при производстве используют полиэтилен низкого или высокого давления.

Наиболее распространенными видами полиэтиленовых труб являются:

  • гибкие однослойные гофрированные ПНД изделия, могут быть с перфорацией или без нее. Данные трубы подходят для сооружения дренажных систем небольшой глубины. Для укладки на глубине не более 2 метров подходит продукция класса жесткости SN2. На уровне 2-3 метров рекомендуется использовать продукцию класса прочности SN8;
  • перфорированные снаружи и гладкие внутри изделия из полипропилена. Класс жесткости данных изделий – SN6, их целесообразно применять для монтажа систем, находящихся на глубине, не превышающей 4-х метров. Трубы могут оснащаться фильтром из геотекстиля;
  • гибкие гофрированные полиэтиленовые изделия класса прочности SN8. Они рекомендуются для обустройства систем на глубине, не превышающей 10 метров;
  • жесткие дренажные гофрированные трубы ПНД класса прочности SN8. Фильтр у этих изделий отсутствует.

Независимо от того, на какой глубине будет сооружаться дренажная система, рекомендуется выбирать двухслойные трубы. Именно эти изделия отличаются самыми лучшими эксплуатационными характеристиками.

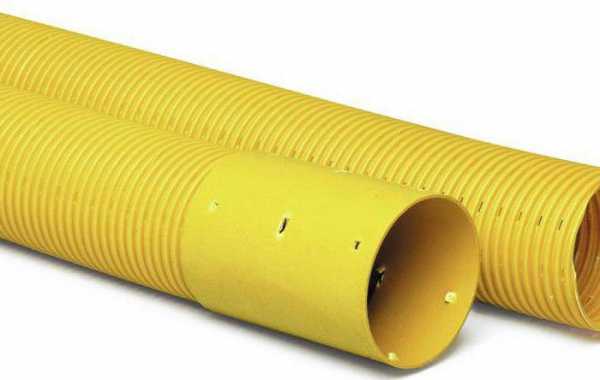

Трубы «Перфокор»


Для изготовления данных изделий применяют высокомодульный полиэтилен с минеральными добавками. По причине такого состава материала, можно делать трубы, имеющие улучшенные показатели жесткости. Самыми распространенными являются изделия диаметром 110, 160 и 200 миллиметров.

Трубы имеют наружный гофрированный слой, и состоят из двух слоев.

Выпускаются трубы «Перфокор» в двух вариантах:

  • с отверстиями по всей поверхности. Используются для создания дренажных систем на значительной глубине;
  • дренажные трубы с перфорацией только в верхней части. Применяются для отвода воды, собирающейся в верхней области грунта.

Главным преимуществом данных изделий является простота монтажа. Трубы большого диаметра выпускаются отрезками длиной 6 или 12 метров, а меньшего размера – намотанными на бухты.

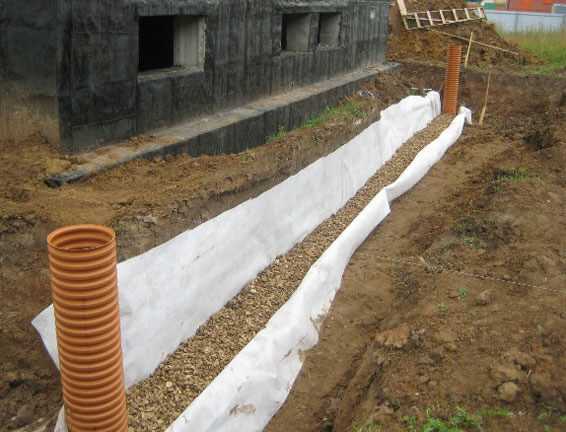

Укладка дренажных труб


После того, как стало ясно, дренажный трубопровод что это, и, купив требуемые трубы и дополнительные элементы (щебень, фитинги и прочее), можно приступать к процессу монтажа. В данной работе нет ничего сложного, поэтому с ней можно справиться и своими силами, сэкономив на услугах специалистов. При сооружении системы дренажные трубы укладывают в канавы, по этой причине сначала выполняются земельные работы.

Подготовка канав:
  1. Траншеи копают как самостоятельно, так и при помощи специальной техники. В первом случае потребуется немало времени, но во втором расходы будут больше.
  2. Ширина канав должна превышать диаметр труб примерно на 40 сантиметров. Поэтому с диаметром труб необходимо определиться еще до того, как приступать к созданию траншей.
  3. Сечение канав может быть прямоугольным или трапециевидным, второй вариант предпочтителен в том случае, если почва на участке имеет склонность к осыпанию.
  4. Дно траншей делают ровным, без каких-либо включений – твердых комьев, камней и прочего. Обязательно создается их уклон в 0,5-0,7% в сторону сборного колодца, чтобы водоотведение было эффективным.
  5. На дно канавы насыпают слой песка высотой 20 сантиметров, его обязательно утрамбовывают.
  6. На песок помещают слой щебня той же высоты.

Укладка труб и создание системы:
  • в подготовленные канавы укладывают изделия, если отверстия присутствуют только с одной стороны, то их кладут таким образом, чтобы перфорация оказалась внизу;
  • при сборке системы применяются те же фитинги, что и при монтаже канализации;
  • на поворотах предусматривается установка ревизионных колодцев.

Обратная засыпка траншей:
  • гофрированные дренажные трубы сверху засыпают слоем щебня высотой в 20 сантиметров;
  • сверху на щебень насыпают слой песка, а в дальнейшем обратно укладывают вынутый грунт;
  • сверху канавы помещают срезанный дерн.

Советы по созданию дренажной системы


Если при создании системы используются перфорированные трубы для дренажа участка, не имеющие фильтра, то прежде чем засыпать щебень, в канаве настилают геотекстиль. После засыпки верхнего слоя щебня края геотекстильной ткани заворачивают и укрепляют, к примеру, полимерной бечевкой.

Устанавливать ревизионные колодцы рекомендуется в местах поворота системы, а кроме того, через каждые 50 метров прямого трубопровода.

При создании дренажной системы с целью защиты фундамента здания, трубы укладывают вокруг дома. Если же система создается просто на участке, то трубопровод кладут елочкой. Обязательно делается небольшой уклон к сборному колодцу, который устанавливается в самой низкой точке участка.


Дренажная система – важный элемент любого благоустроенного участка. Она необходима для отведения воды, и тем самым, служит для защиты фундамента зданий и посадок. Строения, которые регулярно подвергаются воздействию воды и влаги, быстро разрушаются, поэтому, чтобы дом простоял долго, дренажная система просто необходима. Важно правильно подобрать диаметр труб в зависимости от характеристики участка и климатических особенностей, чтобы водоотведение было эффективным.

kanalizaciyadoma.com

Дренажные трубопроводы, как проектировать дренажи и воздушники?

Поделиться «Как проектировать дренажные трубопроводы и воздушники»

В статье рассказывается, как проектировать дренажи паропроводов и трубопроводов воды и воздушники, как выбирать диаметры и через что сливать дренажи

Дренажно-продувочная система паропроводов

Дренажно-продувочная система паропроводов должна обеспечивать:

  • Продувку паропровода — удаление образующегося конденсата и влажного пара из прогреваемого участка паропровода перед включением его в работу.
  • Опорожнение – удаление сконденсировавшегося пара из выключенного участка паропровода.
  • Постоянный дренаж – непрерывное удаление конденсата из работающего участка паропровода, если в нем образуется конденсат.
  • Удаление воздуха из паропроводов при заполнении их водой с целью гидравлических испытаний.
  • Сбор и использование конденсата и тепла дренажа и продувок.

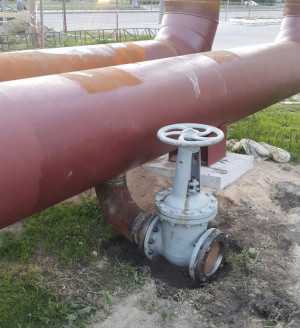

дренажная арматура на временном трубопроводе сетевой воды

Отличие дренажей для трубопроводов низкого и высокого давления

Каждая точка пускового дренажа должна быть снабжена:

  • При рабочем давлении в паропроводе до 22 кгс/см2 – штуцером с вентилем.
  • При рабочем давлении в паропроводе выше 22 кгс/см2 – штуцером с двумя последовательно расположенными запорным и регулирующим вентилями.

Дренажи паропроводов высокого давления

В паропроводах острого пара дренажные устройства выполняются только в концевых точках, перед отключающей участок запорной арматурой, т.к конденсат, скапливающийся в низкорасположенных точках и стояках паропровода, постепенно выдувается в процессе продувки трубопровода. Смотри схему ниже.

схема дренажей паропроводов высокого давления в расширитель дренажей высокого давления

На станциях с поперечными связями дренажи главных паропроводов направляются в специальный расширитель дренажей паропроводов высокого давления. В один расширитель направляются дренажи паропроводов 3-4 котлов и турбин.

Дренажные трубопроводы от отдельных дренажных точек объединяют в общие линии. На каждые два котла с турбинами предусматривается общая дренажная линия.

На блочных электрических станциях дренаж главных паропроводов направляется, как правило, в расширитель дренажей турбинных трубопроводов.

Схема дренажей трубопроводов питательной воды низкого давления атмосферного деаэратора

Воронки для перелива дренажей

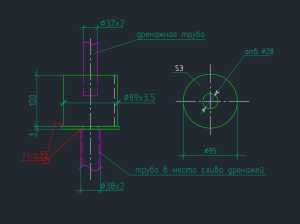

воронки для слива дренажей

Для безопасного слива и контроля дренажей предусматриваются дренажные воронки. На чертеже показан пример выполнения воронки. Воронку для дренажной трубы 32х2 изготавливают из трубы 89х3,5 листа толщиной 3 мм с отверстием по центру 28 мм и отводящей трубы 38х2 ( к примеру в дренажный коллектор).

Дренажи паропроводов низкого давления

Дренажи паропроводов низкого давления ( Рраб < 22 кгс/см2 ) направляются, как правило в расширитель дренажей низкого давления.

Когда используются дренажные трубопроводы

дренаж низкого давления

Дренажи паропроводов включаются только при пуске и прогреве соответствующего участка паропровода. Устройства для дренажа предусматриваются в концевых точках, перед отключающей участок запорной арматурой, а также во всех низких точках участков паропроводов.

Устройства для опорожнения паропроводов, предусматриваемые в низких точках выполняются совместно с устройством для продувки паропроводов.

дренаж с регулирующим вентилем

Постоянно действующие дренажи

В тех случаях, когда при работе паропровода может иметь место непрерывное образование конденсата, следует предусматривать устройства для непрерывного дренажа паропровода.

К таким случаям относятся паропроводы насыщенного пара и паропроводы подвода перегретого пара к оборудованию, находящемуся в горячем резерве ( паропроводы к резервному питательному турбонасосу, к быстродействующей РОУ и прочие).

Для организации постоянно действующего дренажа должны выполняться следующие мероприятия:

  • Трубопроводы острого пара ко всем РОУ, включающимся автоматически, должны иметь вентялиционный проток пара до отключающей задвижки за счет перепада давления в точке подключения РОУ и точке подключения дренажной трубки к главным паропроводам.
  • Все резервные подводы пара к деаэратору, включаемые автоматически, должны иметь вентиляционный пропуск пара с подключением дренажного трубопровода с дроссельной шайбой за клапаном регулирования давления в деаэраторе.
  • На трубопроводах низкого давления в необходимых случаях ставятся конденсационные горшки.

Ловушки конденсата

схема конденсатной ловушки

Дренажные точки горизонтальных паропроводов со значительным выделением конденсата при продувке (паропроводы с низкой температурой перегрева) и точки непрерывного дренажа рекомендуется выполнять с ловушками конденсата. Ловушка конденсата выполняется в виде штуцера с заглушкой. Диаметр штуцера принимается не более 0,3 от диаметра трубопровода.

Воздушники трубопроводов

воздушник с нижним расположением вентиля

Для удаления воздуха из паропроводов при гидравлическом испытании следует во всех верхних точках предусматривать воздушники.

Кроме того, предусматриваются воздушники за запорной арматурой по направлению уклона на случай отключения прматуры. Допускается установка воздушников со сниженным расположением вентилей.

Система опорожнения и удаления воздуха из трубопроводов для воды

Система опорожнения и удаления воздуха трубопроводов для воды должна предусматривать:

  • Опорожнение трубопроводов после их остановки и после гидравлического испытания
  • Удаление воздуха из трубопровода при заполнении его водой
  • Сбор и использование конденсата опорожнения

Устройства для опорожнения трубопроводов должны предусматриваться во всех нижних точках трубопроводов.

Следует также предусматривать самостоятельные точки опорожнения перед запорной арматурой по направлению уклона, на случай ее закрытия.

дренаж перед запорной арматурой

Устройства для опорожнения должны выполняться:

  • Для трубопроводов Рраб > 22 кгс/см2 с двумя запорными вентилями
  • Для трубопроводов Рраб < 22 кгс/см2 с одним вентилем

дренаж для трубопровода воды высокого давления

Магистральный трубопровод опорожнения должен присоединяться к дренажным бакам или бакам низких точек.

Установку на водяных трубопроводах воздушников, необходимых для выпуска воздуха при заполнении трубопровода и для нормального опорожнения трубопроводов, следует производить так, как написано выше в пункте про воздушники для паропроводов.

Общие указания при проектировании дренажей и воздущников

схема выполнения перепуска дренажей

В местах установки измерительных сопел или шайб, как на паропроводах, так и на водяных трубопроводах, не следует предусматривать специальных устройств для дренажа или опорожнения, равно как и воздушников. Для этих целей используются заборные трубки КИПа.

Для уменьшения числа точек дренажа, опорожнения и продувок, в тех случаях, когда это оказывается возможным, следует применять перепуски дренажей.

Трубы для дренажных и продувочных магистралей выбираются согласно:

Пропускная способность дренажных магистралей должна выбираться с учетом одновременно действия нескольких дренажных точек. Для выбора диаметров дренажей, можно ориентироваться приложение 10-11 в СниП 2.04.07-86 Тепловые сети.

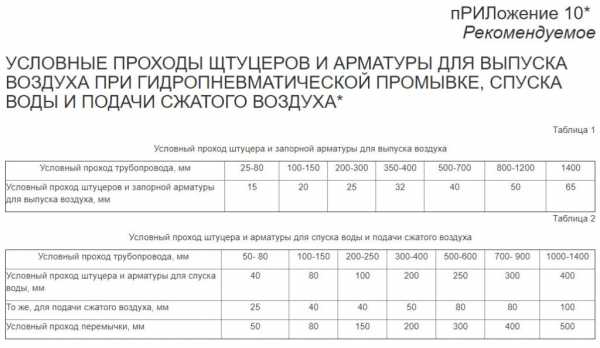

диаметры дренажных трубопроводов воды

диаметры дренажных трубопроводов паропроводов



Поделиться «Как проектировать дренажные трубопроводы и воздушники»

(Visited 5 922 times, 16 visits today)

Читайте также

  • Компоновка трубопроводов электрических станций В статье вы узнаете правила выполнения компоновки трубопроводов на ТЭЦ и котельных. Разводка трубопроводов на промышленных объектах При […]
  • Опоры и подвески для трубопроводов низкого и высокого давления Статья о том, какие бывают опоры трубопроводов, как их выбирают и проектируют. Крепление трубопроводов Для крепления станционных […]
  • Какой должен быть уклон у труб и паропроводов? Как выбрать уклоны для паропроводов, трубопроводов воды и мазутопроводов? Для чего трубопроводы ставятся с уклоном и что в этом уклоне […]
  • Система маслоснабжения паровой турбины П-25-3,4/0,6 Система маслоснабжения обеспечивает маслом систему смазки турбины и генератора, валоповоротного устройства турбины (ВПУ) а также […]
  • Маслосистема турбоагрегата ПР-13/15,8-3,4/1,5/0,6 схема В статье есть схема маслосистемы турбоагрегата ПР-13/15,8-3,4/1,5/0,6 и ее описание. Система маслоснабжения ТЭС Система […]
  • Подготовка к пуску циркуляционных насосов В статье описаны мероприятия которые необходимо провести непосредственно перед пуском циркуляционных насосов на тепловой электрической […]

ccpowerplant.ru

Диаметр дренажной трубы. Виды и назначение дренажных труб

На этапе планирования дома или дачи владельцы земельных участков задаются вопросом о том, как исключить затопление территории осадками или грунтовой водой. Осенью во время дождей или весной в период таяния снега на приусадебном участке могут образовываться лужи, которые не только мешают передвижению, но и портят материалы в основе фундамента и стен, а также негативно влияют на культурные растения.

От постоянного застоя грунт становится переувлажненным, кислород внутрь не поступает. Для того чтобы земельный участок не превратился в болото, необходимо заняться его осушением, в чём могут помочь дренажные трубы, виды которых будут рассмотрены ниже.

Классификация дренажных труб

В современном строительстве используются три вида изделий для дренажа, среди них следует выделить:

  • полимерные перфорированные;
  • керамические;
  • асбестоцементные.

Последние два применяются редко, так как обладают некоторыми недостатками, а именно:

  • внушительным весом;
  • сложным процессом монтажа;
  • низкими эксплуатационными характеристиками;
  • дорогостоящей укладкой;
  • коротким сроком эксплуатации.

Большой вес способен усложнить монтаж, а также перевозку и разгрузку/погрузку материалов. Монтажные работы с использованием керамических и асбестоцементных труб сопровождаются определенными сложностями. Мастера должны иметь специальные навыки, кроме того, на работу тратится много времени. Система, устроенная с помощью таких изделий, довольно быстро засоряется. Срок эксплуатации небольшой и достигает 30 лет.

Почему стоит выбрать пластиковую разновидность дренажных труб

Трубы дренажные полиэтиленовые (ГОСТ 32413-2013) имеют множество преимуществ, как-то:

  • длительный срок эксплуатации;
  • высокую прочность;
  • неподверженность коррозии;
  • небольшой вес;
  • способность к самоочищению;
  • низкую стоимость;
  • разнообразие типовых размеров.

Прослужить такие трубы готовы около 60 лет. Они имеют две стенки, а также дополнительные ребра жесткости, которые способствуют распределению нагрузок. Материал в их основе не подвергается коррозии и устойчив к агрессивным средам. Его легко транспортировать из-за небольшого веса, как и осуществлять монтаж.

Внутри пластиковые трубы очень гладкие, поэтому засоряются крайне редко. Приобрести их можно по низкой стоимости, а на оплату монтажных работ можно и вовсе не затрачивать средства. Это делает дренажные трубы из пластика еще более привлекательными.

Разновидности пластиковых труб для дренажа

Прежде чем приступать к выбору диаметра дренажной трубы, необходимо разобраться с основными разновидностями. Если речь идет о пластиковых изделиях, то они могут быть выполнены из:

  • полипропилена;
  • полиэтилена;
  • ПВХ.

Наиболее распространена последняя разновидность труб, которая бывает:

  • гибкой однослойный или двухслойный;
  • голой или с фильтрующей оболочкой.

Гибкие выпускаются в бобинах, а их длина может достигать 50 м. Жесткие трубы из ПВХ имеют длину в пределах от 6 до 12 м. Что касается наличия фильтрующей оболочки, то она может быть выполнена из кокосового волокна или геоткани. Полипропиленовые дренажные трубы, диаметр которых будет упомянут в статье, не сильно уступают вышеописанным в популярности. Они могут быть гофрированными или гладкими, а их минимальный диаметр составляет 50 мм. Выбирать такие изделия следует с учетом класса жесткости.

Диаметр дренажа

Перед началом работ по укладке системы осушения участка важно выбрать диаметр дренажной трубы. От этого параметра будет зависеть производительность системы. При необходимости отведения воды в больших объемах требуется использовать трубы внушительного диаметра, который достигает 300 или 400 мм. А вот для бытовых нужд подойдут дренажные трубы на 200 мм.

Наиболее популярными являются изделия, диаметр которых составляет 110 мм. Приобретая трубы малой величины, вы получите изделия, намотанные на бухты. А вот если речь идет о внушительной величине, то трубы с такими параметрами продаются отрезками. Для того чтобы определить диаметр, необходимо учитывать особенности местности, среди них:

  • коэффициент фильтрации;
  • тип грунта;
  • степень увлажнения;
  • объем притока;
  • замерзаемость.

Например, если необходимо осушить территорию, площадь которой достигает 400 м2, нужно использовать трубу диаметром в 110 мм. Радиус охвата грунтовых вод при этом будет равен 5 м. Дополнительно можно установить геотекстильное полотно, которое позволит обеспечить фильтрацию от мусора.

Выбирая трубу дренажную диаметром 400 мм, вы должны будете подготовить для неё траншею, ширина которой больше на 40 см по сравнению с упомянутым параметром. Это указывает на то, что ширина ямы должна составить 800 мм.

Для больших площадей отлично подходят трубы на 200 мм. Заглублять при этом их необходимо на 8 м, учитывая давление грунта. Диаметры в пределах 315 и 425 мм являются шахтными и необходимы для строительства колодцев. Они выдерживают максимальные нагрузки, имеют длительный срок эксплуатации и обладают высокими антикоррозионными свойствами.

Назначение дренажных труб

Трубы диаметром 300 мм дренажные могут быть однослойными. Они предназначены для закладки на глубину в пределах 2 м. А вот если речь идет о двухслойных изделиях, то они способны претерпевать нагрузки на глубине до 10 м. Используется труба на 300 мм для отведения лишней воды в промышленном и гражданском строительстве при возведении и обустройстве парковок, спортивных площадок, аэропортов и садовых участков.

Для обслуживания таких систем устанавливаются смотровые колодцы, которые должны располагаться на прямых участках с шагом в пределах 50 м. Такие ревизии необходимы и в местах пересечений, поворотов, переходов от одного диаметра трубы к другому и при изменении углов наклона.

В продаже вы можете отыскать дренажные трубы на 200 мм. Они в основном используются в строительстве аэродромов и спортивных сооружений, а также дачном, коттеджном и дорожном обустройстве. Такие трубы отлично подойдут и при ландшафтном проектировании территории.

Назначение труб с большим диаметром

Дренажные трубы большого диаметра, как и с другими параметрами, предназначаются для предохранения участка и дома от плесени и промерзания, повышенной влажности, а также затопления и загнивания растений. На асфальтовых и пешеходных дорожках благодаря таким системам не будут образовываться лужи и наледи.

Трубы могут быть пластмассовыми, гончарными или асбестоцементными. Дренажные трубы большого диаметра используются, когда необходимо отвести внушительное количество грунтовых вод. Трубы можно расположить на уровне фундамента. Это обусловлено тем, что именно здесь собирается большое количество воды, она способна оказать негативное воздействие на любое сооружение.

Дополнительно о диаметре труб «Перфокор» и «Логистика»

Отдельного внимания заслуживает материал, который ложится в основу дренажных труб «Перфокор». Для них используется высокомодульный полиэтилен, к которому добавляются минеральные вещества. Эти трубы благодаря подобной технологии изготовления обретают повышенные характеристики жесткости.

Диаметр дренажной трубы в данном случае наиболее часто имеет следующие значения: 110, 160 и 200 мм. При необходимости можно приобрести изделия и более внушительного диаметра – 400 мм. Труба может иметь и прямоугольную плоскую форму, она поставляется в бухтах. В данном случае речь идёт об изделиях «Логистика».

Они выполняются из полиэтилена низкого давления и имеют усиливающие внутренние элементы, которые возможны лишь в трубах прямоугольной формы. В качестве главного преимущества таких труб выступает их компактность. Подобные дренажные трубы для канализации, имеющие диаметр в пределах 110 мм, при перевозке и хранении занимают места лишь в 2,5 раза больше по сравнению с плоскими трубами такого же размера.

Особенности дренажных труб

Выбирая дренажные трубы, вы сможете заметить, что они обладают некоторыми особенностями, выраженными в частичной или полной перфорации. Это влияет на множество характеристик системы. Полная перфорация предусматривает отверстия, которые находятся на расстоянии в 60° друг от друга по окружности. Это указывает на то, что сечение имеет 6 отверстий при диаметре в 1,3 мм. Три отверстия будут в верхней части трубы при частичной перфорации.

Для защиты отверстий от засорения их делают между гофрами, соединяемыми ребрами жесткости. Последние позволяют распределять нагрузку на изделие максимально равномерно, что влияет на его долговечность. Условия использования дрен предусматривают применение определенных моделей труб, каждая из них предназначена для качественного исполнения своих задач. По этой причине необходимо определиться, для чего осуществляются дренажные работы на участке, а также какие трубы для этого подобрать.

В заключение

В дополнение к вышесказанному можно добавить, что двухслойная труба с отличными характеристиками по прочности идеально подойдет для глубокой закладки. Конструкции с фильтрующим слоем предназначены для использования в тех местах, где есть вероятность засорения и заиливания системы песком и мелкими частицами грунта. Такие изделия позволяют сэкономить деньги, ведь дополнительно приобретать геотекстиль или кокосовое полотно не придется.

fb.ru

Дренажный трубопровод — Большая Энциклопедия Нефти и Газа, статья, страница 1

Дренажный трубопровод

Cтраница 1


Дренажные трубопроводы обычно выполняют из труб с диаметром условного прохода 20 — 32 мм, в отдельных случаях, при паропроводах большой протяженности и больших диаметров, дренажные трубопроводы могут быть изготовлены из труб с диаметром условного прохода до 50 мм.  [2]

Дренажные трубопроводы должны быть смонтированы так, чтобы их было удобно закрепить, выдержать положенные уклоны, удобно и безопасно обслуживать.  [3]

Дренажный трубопровод должен обеспечивать постоянное заполнение корпуса гидромотора рабочей жидкостью при давлении, не превышающем 0 5 0 1 кгс / сма. Запрещается эксплуатировать гидромотор с заглушенным дренажным отверстием.  [4]

Дренажные трубопроводы, которые уже использовались тысячи лет назад в Индии Китае, были сделаны из того же материала.  [5]

Дренажные трубопроводы размещают ниже жидкостных и других аммиачных магистралей. Выше всех трубопроводов размещается трубопровод горячих паров аммиака во избежание подогрева всасывающего и жидкостного трубопроводов.  [7]

Мелкие дренажные трубопроводы разрабатываются в проектах промышленных турбоустановок схематически. Нередко дренажи из магистралей свежего пара и дренажи трубопроводов противодавления и отбора выводятся в одни и те же расширители продувки. В результате этого возникают гидравлические удары, проточная часть турбины подвергается коррозии во время остановки, что снижает экономичность и может вывести из строя проточную часть турбины.  [8]

Спускные дренажные трубопроводы и вентили при необходимости должны быть обогреты и утеплены. Включение в работу аппаратов и трубопроводов с замерзшим дренажем не разрешается.  [9]

Паровые, воздушные и дренажные трубопроводы диаметром более 50 мм конденсационных и регенеративных установок, длительно находящиеся под разрежением, должны иметь арматуру с гидравлическим уплотнением.  [10]

Паровые, воздушные и дренажные трубопроводы конденсационных и регенеративных установок, постоянно или длительно находящиеся под разрежением, должны иметь арматуру с гидравлическим уплотнением.  [11]

Диаметр дренажного трубопровода должен приниматься в соответствии с гидравлическим расчетом исходя из условий регламентированного времени дренажа, но не менее 25 мм.  [12]

Схема дренажного трубопровода показана на фиг.  [13]

Диаметр дренажного трубопровода должен приниматься в соответствии с гидравлическим расчетом исходя из условий регламентированного времени дренажа, но не менее 25 мм.  [14]

Помимо продувочных, спускных, дренажных трубопроводов и воздушников котлы должны иметь трубопроводы для отбора проб воды и пара и ввода присадок в котловую воду, а также для выпуска рабочей среды из котлов при растопке или остановке. На рис. 8 — 18 показано примерное расположение арматуры на паропроводах и питательных линиях котла высокого давления с естественной циркуляцией.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Системы трубопроводов, дренаж — Справочник химика 21

    Безопасное и успешное проведение ремонтных работ зависит в основном от подготовки оборудования к ремонту и организации рабочего места специалистами, выполняющими те или иные работы на технологических установках. Подготовка отдельного аппарата, группы аппаратов или установки в целом начинается с их остановки или выключения из работы отдельных аппаратов. Ремонт отдельных агрегатов без полной остановки установки возможен только по тем позициям, где есть резервное оборудование насосы и компрессоры, как правило, устанавливаются с резервом. При остановке установки важно удалить из оборудования все продукты, для чего опытные операторы стремятся в первую очередь откачать весь кондиционный продукт в товарный парк, а мертвые остатки продукта через систему дренажа сливают в аварийную емкость. Во время проведения этих операций необходимо убедиться, что вся запорная арматура надежно перекрыта и никакие продукты или реагенты не поступают из смежных установок или обратным ходом из товарного парка на установку. В случае обнаружения пропуска продукта через запорную арматуру следует проверить по данному трубопроводу наличие запорной арматуры и убедиться, что она перекрыта если это не дает результата, то в зависимости от обстоятельств прибегают к различным способам герметизации. На газовых линиях во фланцах после запорной арматуры устанавливают заглушки. Такая операция возможна в системах с низким давлением газа, воды или иного инертного недорогого продукта. Работу проводят подготовленные специалисты в изолирующих противогазах и в соответствующей одежде. В отдельных случаях в трубопровод через дренажный или другой штуцер закачивается вода или какой-либо вязкий раствор, позволяющий установить заглушку и прекратить поступление продукта в аппараты. В отдельных случаях можно заморозить жидкость в трубопроводе жидким азотом или другим хладагентом. Однако при этом следует предварительно изучить последствия заморозки, так как возможно разрушение трубопровода от низкой температуры. После того как убедились в отсутствии поступления продукта со стороны других объектов, приступают к установке заглушек на [c.367]
    Разводка охлаждающей системы трубопроводов в помещении компрессорной установки должна выполняться преимущественно в каналах (туннелях). Размеры каналов (туннелей) должны быть удобными для выполнения ремонтных работ и обслуживания расположенных в них арматуры и трубопроводов охлаждающей системы. Каналы (туннели) должны иметь дренаж. [c.376]

    Разводка системы трубопроводов в помещении компрессорной выполняется преимущественно в каналах (туннелях). Их размеры должны быть удобными для выполнения ремонтных работ и обслуживания расположенных в них трубопроводов и арматуры каналы должны иметь дренаж. [c.34]

    На установке предусмотрена закрытая система спец-дренажа в емкость И направляются продукты и растворитель после освобождения аппаратов, продувки или прокачки трубопроводов, стоки из емкости направляют на регенерацию фенола. Чтобы снизить потери растворителя и исключить сброс фенолсодержащих стоков на очистные сооружения, на установках предусматривают водный контур. Содержащие фенол пары воды из абсорбера 7 после конденсации, нагрева и перегрева используют в качестве перегретого водяного пара, вводимого вниз отпарных колонн 3 и 6. [c.98]

    При восстановлении факельной системы после аварии были устранены допущенные ошибки в устройствах дренирования жидкости и обогрева трубопроводов и его элементов. Произведена отбраковка бездействующих трубопроводов, а существующие трубопроводы приведены в соответствие с действующими правилами. Дренажную емкость установили ниже факельной линии и предусмотрели возможность выдавливания и откачки конденсата из сборников. На выходах факельных линий со всех технологических установок и на входящих коллекторах были установлены самопишущие регистраторы давления с сигнализацией по максимальному давлению. Были упорядочены инструкции и положения по эксплуатации факельных систем и усилено внимание к обеспечению обогрева, систематического дренажа и контроля дренирования и т. д. [c.212]

    При перекачке застывающих или обводненных огнеопасных сред должны предусматриваться необходимые мероприятия, предупреждающие возможность застывания или замерзания перекачиваемого продукта в насосе или трубопроводе (местный обогрев, теплоизоляция, отсутствие тупиковых участков, падежная система дренажа и продувки на случай остановки насосного агрегата и т. д.). Насосы, предназначенные для перекачки нейтральных и пожаро-, взрывобезопасных жидкостей, замерзающих при расчетной температуре наружного воздуха, в том числе химически загрязненной воды, содержащей примеси углеводородов, рекомендуется размещать в закрытых, отапливаемых и вентилируемых помещениях. Насосы для перекачки подобных жидкостей, не замерзающих при расчетных температурах наружного воздуха, можно устанавливать вне здания. [c.294]

    Жидкие металлы и расплавленные соли являются отличными теплоносителями для систем, рассчитанных на работу в диапазоне температур 260—ПОО»» С [1—3]. Размеры трубопроводов и основных элементов оборудования, а также затраты мощности на прокачку в случае применения этих теплоносителей значительно меньше, чем при использовании газовых теплоносителей. Толщина стенок трубопроводов и корпусов насосов, теплообменников и других элементов оборудования может быть значительно меньше, чем у аналогичных элементов паросиловой станции высокого давления, работающей в том же диапазоне температур. В случае использования жидких металлов и расплавленных солей отсутствует также проблема коксования, которая ограничивает область применения масел примерно 285° С, а даутерма — 370° С. Однако, с другой стороны, на передний план выступает проблема коррозии, что требует тщательного подхода к выбору конструкционных материалов. Кроме того, система в целом должна быть спроектирована исключительно герметичной, чтобы было сведено к минимуму загрязнение рабочего тела парами воды или кислородом и обеспечена малая скорость коррозии. При надлежащем проектировании, монтаже и эксплуатации подобного рода системы успешно работали при температурах 650° С и выше, скорость коррозии при этом была менее 2,5 мкм/год. Теплообменники и системы должны быть спроектированы таким образом, чтобы обеспечивался как их предварительный разогрев, так и хороший дренаж, с тем чтобы избежать трудностей, связанных с замерзанием жидкости. [c.267]

    Протяженность зоны катодной защиты кабелей ввиду их гораздо больщего продольного электросопротивления и гораздо меньщего сонротивления покрытия получается меньщей, чем в случае трубопроводов. В системах дренажа блуждающих токов на городской территории нередко отводятся блуждающие токи, составляющие 10—15 % всего тягового тока трамвайной линии. С оболочек кабелей через дренажные устройства блуждающих токов к их источникам иногда стекают токи силой 100—300 А. Снижение потенциала у дренажей блуждающих токов в случае кабелей со свинцовой оболочкой без покрытия ввиду их малого переходного сопротивления на землю обычно сказывается лишь на расстоянии нескольких сотен метров [7, 8]. [c.301]

    Возможны и

www.chem21.info

Дренажная труба — фото и видео

На что обратить внимание при выборе дренажных труб и не запутаться в огромном выборе в строительном магазине?

Системы для дренажа обеспечивают отвод воды искусственным образом с участка грунтовых, дождевых, талых вод, которые затапливают землю для посевов. Во время монтажа системы дренажа, специалисты применяют фитинги. Это специальные соединения для гибких и жёстких труб для воды между собой, создавая единую конструкцию.

Помимо этого, в такую систему для избавления от ненужной воды на приусадебном участке, строят колодцы для приёма излишней жидкости. На сегодняшний день обрели заслуженную популярность изделий с перфорацией, они изготовлены из полимеров (ПВХ), для постройки эффективной дренажной системы.

Классификация труб с перфорацией для дренажной системы

Дренажные трубы, которые были подвергнуты процедуре перфорации, делятся на вид материала, на количество слоёв, используемых при изготовлении стенок, цели и назначение изделий, класс жёсткости готовой трубы для дренажа, а также изделия делятся на классы по кольцеванию жёсткости. Каждый пункт в данной классификации нуждается в более детальном рассмотрении.

Виды труб, которые применяются для строительства системы отвода грунтовых вод (дренажа):

  1. Полимерные трубы для дренажа с перфорированными стенками, которые предназначены для дренажных систем, могут изготавливаться из полиэтилена низкого давления (сокращённо ПНД), а также из поливинилхлорида (ПВХ).
  2. Дренажные системы производят как двухслойные, так и однослойные. Два слоя используют для более глубокой закладки в грунт.
  3. Дренажные трубы имеют различную плотность. Им присваивают соответствующий коэффициент кольцевой жёсткости изделия. Они называются SN2, SN4, SN6, SN8 и SN16. Самый нижний уровень предназначен для системы дренажа с максимально возможной кольцевой жёсткостью, которая имеет кодовое название — SN16.
  4. Дренажные трубы делятся на жёсткие и гибкие. Первые изготавливают двух размеров: по 12 и 6 метров в длину. Гибкие, в свою очередь, продаются бухтами. Длина труб в них составляет до 50 метров в длину.

Каждая дренажная труба должна соответствовать обязательным к выполнению требованиям при производстве:

  1. Дренажные трубы должны сохранять свои свойства во время плохих погодных условий, заморозков. Так как такие изделия находятся близко от поверхности земли, иногда строители прибегают к технологии утепления.
  2. Часто в трубы для дренажа во время эксплуатации попадает мусор в большом количестве. Со временем образовываются засоры, система работает не эффективно. Исходя из этого, внутренние стенки таких труб должны иметь хороший показатель скольжения.

Исходя из вышеперечисленных свойств, хороший стройматериал для дренажа нужно выбирать в магазине, отталкиваясь от двух важных критериев:

  • особенность конструкции изделия;
  • материал, из которого изготовлено изделие.

Эти две важные характеристики должны дополнять друг друга и дополнять, чтобы добиться максимального эффекта, благодаря которому возможна эффективная работа всей подземной системы.

вернуться к меню ↑

Трубы гофрированные

Изделия с неровными стенками, благодаря применению гофрированной оболочки, применяют, чаще всего, для постройки канализации и дренажной системы, которая работает с целью отвода грунтовых вод, и если планируется неглубокий монтаж.

Эти дренажные трубы сделаны из полимеров, например из полиэтилена и ПВХ. Поверхность такого изделия очень жёсткая и ребристая.

Если в качестве основного материала на заводе был выбран полипропилен, то его делают в два слоя. Внешняя оболочка покрыта гофрированным материалом, в результате чего она имеет прекрасный показатель, касающийся сопротивлению от воздействия внешних факторов. Внутренние стенки изделия обладают хорошим скольжением. Такое изделие для дренажа изготавливают коэкструзионным способом.

Преимущества такого метода изготовления:

  1. Малый вес изделия. Благодаря такому методу, при производстве уходит гораздо меньше средств и материала, что позволяет не только снизить вес, но и цену на товар.
  2. Низкая стоимость изделий.
  3. Простой монтаж.
  4. Возможность делать участки с поворотами в системе дренажа без использования фитингов и переходников.
  5. Такие изделия легко присоединить к ревизионным колодцам, благодаря чему создание системы для дренажа становится гораздо осуществить.

Дренажные системы на основе гофрированных труб способны не только отводить грунтовые воды, но и выполнять функцию фильтра. Именно для этого была разработана система труб с отверстиями.

вернуться к меню ↑

Перфорированные изделия

Чтобы создать в почве здоровый водный баланс, что очень важно для успешного выращивания на дачном участке овощей и фруктов, специалисты активно применяют в дренажной системе перфорированные трубы. Такая конструкция забирает лишнюю влагу из земли, в результате чего в грунте образовывается положительный и постоянный водяной баланс в автоматическом режиме.

Такая конструкция с перфорацией изготовлена в основном из полимеров. Однако до того как их активно применяли, использовали для строительства системы из керамики с перфорациями. Но такие постройки ушли в прошлое, и в настоящее время их трудно найти в продаже.

Основной и важнейший параметр для этого изделия является вид расположения отверстий на стенках, диаметр самих отверстий, площадь их размещения.

Трубы изготавливают как с отверстиями по всей площади стенки, так и с отверстиями в определённых местах. Если работа дренажной системы нацелена исключительно на то, чтобы выводить с участка сточные воды, то необходимы отверстия в пределах от 120 до 180 градусов.

Чтобы контролировать уровень влажности в земле, то необходимо запланировать систему из магистралей труб с более эффективной и широкой системой для отдачи: от 240 до 360 градусов. Отверстия делают различных размеров: от 1х30 до 2х60 миллиметров.

Изделия с перфорацией для системы дренажа изготавливают из двухслойных, а также из однослойных полимеров. Во время их работы периодически могут возникать засоры таких маленьких отверстий (перфораций) песком или мелким мусором. Чтобы предотвратить такую ситуацию на производстве используют изделия, которые снаружи покрыты геотекстилем.

Геотекстиль – это специально разработанное нетканое полотно, которое изготавливают из полимерных материалов. Оно имеет прекрасные гигроскопические свойства. Таким образом, чтобы обмотать строительный материал. Этот вариант применения нетканого материала способен защитить дренаж от мелких засоров отверстий, а также он препятствует попаданию внутрь системы мелких частиц и мусора.

Материал, с помощью которого изготавливают на заводах строительный материал для дренажа, очень сильно влияет на параметры всей системы в целом. Но не только показатель физических качеств крайне важен при выборе строительного материала. А также стоит обратить своё внимание на такие параметры, как:

  • сложности во время монтажа;
  • необходимость применения дополнительных материалов, таких как тройники, герметик, соединители, поворотные механизмы и другие.

ПВХ — роль материала в постройке дренажа

Строительный материал, предназначенный для установки с целью отвода воды, который сделан из ПВХ, стал очень популярным среди специалистов. Их главный недостаток – применяются только для монтажа на поверхности.

Материалы по теме:

septikvdome.ru

Дренажный трубопровод — это… Что такое Дренажный трубопровод?


Дренажный трубопровод

10. Дренажный трубопровод

Трубопровод, по которому осуществляется сообщение полостей топливных баков с атмосферой и подача воздуха под избыточным давлением в топливные баки

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • Дренажный сток при осушении земель
  • дренажный шланг

Смотреть что такое «Дренажный трубопровод» в других словарях:

  • дренажный трубопровод — Трубопровод, по которому осуществляется сообщение полостей топливных баков с атмосферой и подача воздуха под избыточным давлением в топливные баки. [ГОСТ 22945 78] Тематики топливные системы самолетов …   Справочник технического переводчика

  • ГОСТ 22945-78: Системы топливные самолетов. Термины и определения — Терминология ГОСТ 22945 78: Системы топливные самолетов. Термины и определения оригинал документа: 29. Баковый насос подкачки топлива самолета Насос, который подает топливо потребителям из расходного топливного бака самолета или расходного отсека …   Словарь-справочник терминов нормативно-технической документации

  • Рабочая программа испытания — 4.7 Рабочая программа испытания должна содержать следующие данные: а) задачи и основные положения методики проведения испытания; б) перечень подготовительных (организационных и технологических) мероприятий; в) схему включения оборудования… …   Словарь-справочник терминов нормативно-технической документации

  • РД 153-34.1-20.329-2001: Методические указания по испытанию водяных тепловых сетей на максимальную температуру теплоносителя — Терминология РД 153 34.1 20.329 2001: Методические указания по испытанию водяных тепловых сетей на максимальную температуру теплоносителя: 4.7 Рабочая программа испытания должна содержать следующие данные: а) задачи и основные положения методики… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р 51052-2002: Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний — Терминология ГОСТ Р 51052 2002: Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний оригинал документа: 3.1.14. акселератор: Устройство, обеспечивающее при срабатывании… …   Словарь-справочник терминов нормативно-технической документации

  • Кучное выщелачивание —         (a. heap leaching; н. Haufenlaugen; ф. lixiviation en tas; и. lixiviacion en montones) способ переработки хим. или бактериальным выщелачиванием попутно добытых забалансовых и бедных балансовых крупнокусковатых руд, заскладированных в… …   Геологическая энциклопедия

  • СП 36.13330.2012: Магистральные трубопроводы — Терминология СП 36.13330.2012: Магистральные трубопроводы: 3.1 арматура запорная: Промышленная запорная арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью. Определения термина из разных документов:… …   Словарь-справочник терминов нормативно-технической документации

  • Выщелачивание подземное —         (a. underground leaching; н. Untertage Auslaugung; ф. ljxiviation en place; и. lixiviacion subterranea) способ разработки рудных м ний избират. переводом полезного компонента в жидкую фазу в недрах c последующей переработкой… …   Геологическая энциклопедия

  • ГОСТ Р 50889-96: Сооружения местных телефонных сетей линейные. Термины и определения — Терминология ГОСТ Р 50889 96: Сооружения местных телефонных сетей линейные. Термины и определения оригинал документа: 6 абонентская линия местной телефонной сети: Линия местной телефонной сети, соединяющая оконечное абонентское телефонное… …   Словарь-справочник терминов нормативно-технической документации

  • ПОЛИМЕРНЫХ МАТЕРИАЛОВ ПЕРЕРАБОТКА — комплекс технол. операций и приемов, с помощью к рых из полимерных материалов изготовляют (формуют) изделия с заданными формой, размерами и св вами. Ниже рассматриваются осн. вопросы переработки разл. полимерных материалов (П. м.), в т. ч.… …   Химическая энциклопедия

normative_reference_dictionary.academic.ru
