Монтаж встраиваемой кухонной вытяжки, ее установка в шкаф

Для обустройства вентиляции на малогабаритной кухне установка встраиваемой вытяжки считается самым оптимальным вариантом. Она монтируется внутри навесного шкафчика оформленного под кухонный гарнитур, оставляя достаточно свободного пространства для размещения в нем различной утвари. Несмотря на кажущуюся сложность монтажа такого оборудования, он вполне осуществим своими силам.

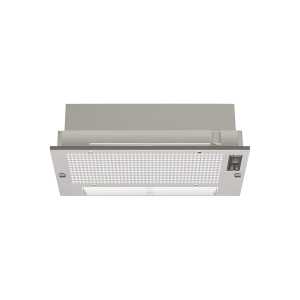

Особенности устройства

Встроенную вытяжку от прочих аналогов отличают особенности конструкции, которые оказывают влияние на установку. Прежде всего, это касается геометрии раструба и купола. В большинстве случаев такие модели имеют:

прямоугольную форму, которая учитывает конфигурацию кухонной мебели и облегчает крепление внутри короба или шкафчика;
с этой же целью производитель стремится уменьшить габариты купольной части, где скрыты фильтрующая система и электромеханика;
поскольку настенная мебель и монтируемая в ней вытяжная система часто уступают плите по параметру глубины, на некоторых моделях предусмотрена выдвижная панель.

Конструкция с такой панелью позволяет сохранить компактные габариты без ущерба для эффективного удаления пара со всей площади варочной панели. Однако ее установка потребует изготовления короба по специальному заказу с соответствующими размерами дверцы.

Способ вентиляции

Подобно другим устройствам аналогичного назначения, встраиваемая вытяжка может быть выполнена в отводном, рециркуляционном либо комбинированном вариантах. Монтаж отводной встраиваемой вытяжки более сложен, требует соединения с гофрой или воздуховодом. Рециркуляционные аппараты менее хлопотны в установке, поскольку не выводят воздух наружу, очищая его фильтрующими элементами. Они лучше подойдут для домов старой постройки, где предусмотрены общие вентиляционные шахты на несколько этажей, но дороже предыдущих в эксплуатации (замена фильтров), требуют более тщательного ухода. Комбинированные варианты сочетают оба принципа действия, что позволяет выбрать оптимальный способ вентиляции в зависимости от уровня и интенсивности загрязнения воздуха.

Требования к оборудованию и установке

Эффективность приобретенной установки во многом зависит от соответствия параметров оборудования условиям эксплуатации и соблюдения правил крепления. В сравнении с аналогами других типов перечень таких требований несколько шире. Среди них первостепенное значение имеют

габариты, которые должны соответствовать размерам шкафа;
производительность, выбираемая в соответствии с размерами помещения;
ширина, которую определяют относительно размеров плиты;
высота, которая должна обеспечивать безопасность и комфорт эксплуатации.

Габаритные характеристики

Чтобы без проблем встроить вытяжку в шкаф необходимо позаботиться соотношением размеров еще на этапе приобретения. Торговля предлагает самый широкий выбор таких моделей с разными размерными характеристиками. Избежать досадных ошибок можно отложив приобретение оборудования до завершения ремонта и расстановки мебели. Покончив с ремонтом, нужно вооружиться измерительным инструментом и замерить параметры ниши или шкафа, в который предполагается устанавливать агрегат.

Ширина фронтальной проекции

Это еще один важный аспект, который нужно принять во внимание при выборе и последующей установке вытяжного оборудования. По ширине оно должно совпадать с таким же параметром варочной панели. Если прибор окажется уже плиты, значительная часть паров будет оставаться в помещении. Обычно ширина встраиваемых моделей составляет 60 сантиметров, но по необходимости можно подобрать технику с другими характеристиками.

Высота монтажа

Безопасность и удобство использования плиты зависят от высоты, на которой размещена воздухоочистительная система. Существуют параметры, которые определяют нижний и верхний пороги ее размещения в зависимости от типа плиты и роста владельца. Для газовых панелей, работающих с высокой теплоотдачей, минимальное расстояние до вытяжки будет составлять 75 см, максимальное — 90. При наличии электроплиты эта дистанция колеблется от 65 до 70.

Правильно закрепленный прибор, с соблюдением минимального и максимального значений, не будет опасно нагреваться и обеспечит комфортное пользование плитой.

Эффективность очистки

Качество функционирования техники, ее эффективность определяется способностью очистить определенный объем воздуха за одну минуту. Чтобы не ошибиться с выбором и обеспечить максимальную отдачу от оборудования нужно заранее рассчитать необходимые параметры производительности. Это можно сделать умножив объем помещения на показатель кратности воздухообмена. Множимое в этой паре определяется самостоятельно, по известной формуле, множителем служит цифра 12, которой обозначается средний уровень обмена воздуха. Очевидно, чем больше помещение, тем выше должна быть производительность.

При этом необходимо учитывать, что результаты формального расчета не всегда соответствуют практике и производительность следует подбирать с запасом. Например, каждое колено с прямым углом уменьшает производительность на 10%, небольшое помещение наполняется запахами быстрее более габаритных.

Последовательность монтажа

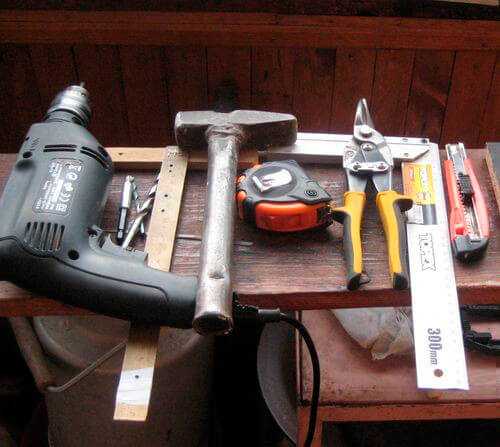

Для встраивания вытяжки на кухне своими руками потребуется комплект инструментов и расходников, который должен включать:

набор сверл для работы по древу и бетону в паре с дрелью;
средства разметки, включая маркер и карандаш, рулетку и уголок;
электрический лобзик и ручную пилу;
отвертки с набором бит;
шурупы, уголки и герметик.

Когда все необходимое подготовлено и находится под рукой, можно приступать к монтажным работам. Порядок их выполнения предполагает:

подготовку шкафа,
монтаж прибора,
соединение с гофрой или воздуховодом.

Подготовка шкафа

Проще всего доверить эту работу специалистам и заказать готовый шкаф под заданные параметры с дизайном, соответствующим гарнитуру. При самостоятельном монтаже для начала потребуется снять мебель с креплений и разместить в месте удобном для работы. После этого необходимо:

демонтировать навесную дверь;
снять нижнюю плоскость, вырезать в ней отверстие по параметрам устройства, либо
удалить ее полностью;
извлечь промежуточную полку сделать в ней отверстие для воздуховода;
аналогичное отверстие выполнить в верхней плоскости;
для укрепления ослабленной конструкции использовать уголки.

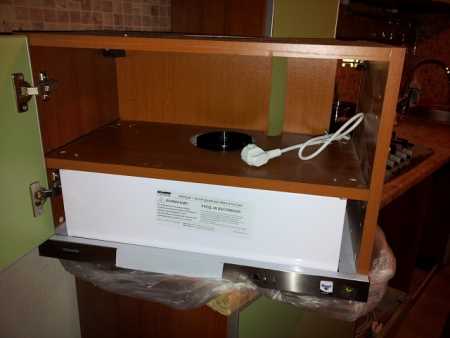

Монтаж оборудования

Модернизированная конструкция может использоваться как опора для оборудования, либо устанавливаться отдельно. В первом случае, аппарат крепится к стенкам шкафа через штатные отверстия. Во втором, вначале навешивается шкаф, затем по заранее размеченным и высверленным отверстиям крепится техника. Все крепежи выполняются заранее заготовленными шурупами.

В ходе работ не стоит забывать контролировать горизонт с помощью строительного уровня. Дверь не навешивается до соединения с гофрой или воздуховодом.

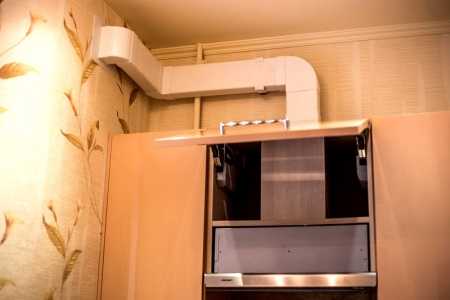

Соединение с вентиляцией

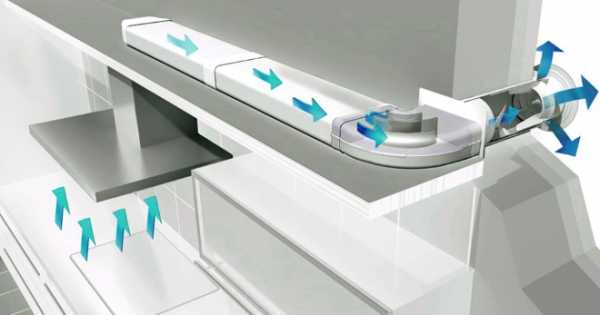

В зависимости от близости отверстия вентиляционного ствола для соединения может использоваться гофра или пластиковый воздуховод. В обоих случаях для подключения к выходному отверстию применяется решетка с фланцем, все стыки тщательно герметизируются. Гофру рекомендуется применять, когда отверстие находится над местом установки или недалеко от него. Пластиковый короб воздуховода лучше использовать при значительном удалении. Преимуществом гофротрубы является гибкость и простота крепления, но она резонирует при работе вытяжного механизма и усиливает шум. Жесткий пластиковый воздуховод больше подходит при значительных расстояниях трассировки и отличается меньшей шумностью.

Навешивание дверцы

Заканчиваем монтировать вытяжку на кухне навешиванием дверцы на установленный комплект. Эту часть работы проще выполнить, если прибор не имеет выдвижной панели. Дверь просто возвращается на штатные крепежи. Наличие панели потребует подогнать дверцу с помощью ножовки на расстояние достаточное для свободного выхода панели и ее возвращения на место.

Вместо заключения

Перед началом установки стоит внимательно ознакомиться с конструктивными особенностями приобретенного оборудования и рекомендациями производителя. Выяснить моменты, которые могут существенно повлиять на монтаж. Не менее важно правильно оценить свой опыт в выполнении подобных работ. Главное уметь работать руками и знать, как установить встраиваемую вытяжку. Если есть сомнения в собственной компетенции, лучше обратится к услугам профессионалов.

tehnopomosh.com

описание, способы, инструкция по монтажу, рекомендации

Для современной кухни производители бытовой техники предлагают огромный выбор актуальных приборов, с помощью которых можно значительно упростить процесс приготовления пищи и сделать его не таким трудоёмким, достаточно комфортным. Многие приборы нам уже давно знакомы, а некоторые совсем недавно появились на наших кухнях. К плитам, холодильникам, стиральным машинам все уже давно привыкли, но мощные и нешумные приборы, которые очищают воздух на кухнях, в таком виде как они предлагаются сейчас, появились совсем недавно. Но это не мешает каждой хозяйке мечтать о приобретении такого желанного бытового прибора как вытяжка. Они бывают встроенными и отдельно стоящими. Установка встраиваемой вытяжки — процесс не очень трудоёмкий, поэтому его, при определённой квалификации можно проводить самостоятельно.

Описание вытяжек

Встраиваемая вытяжка

Современные кухонные вытяжные устройства довольно функциональны и могут не только вытягивать продукты процессов приготовления пищи, такие как пар, запахи, гарь, продукты горения газовых конфорок и многое другое. А так же автоматически включатся, когда в кухне появится запахи или пар, имеют современную подсветку, с применением экономных галогеновых или диодных ламп, дистанционное управление и так далее. Сейчас ни одна хозяйка не променяет качественную и мощную вытяжку, на какой ни будь миксер или блендер, без нее все запахи и гарь впитываются в поверхности и мебель, тем самым превращая их в остро пахнущее старьё. Производители предлагают следующие виды бытовых вытяжек:

Декоративные вытяжки, помимо технической функции подобные вытяжки могут еще нести эстетическую нагрузку, прекрасно вписываясь в интерьер кухни. Очень часто производители изготавливают их в смысловых и дизайнерских комплектах, со встроенной техникой.
Традиционные, это те вытяжки, к которым все привыкли, на рынке они довольно давно, за эти годы они мало изменились, разве, что увеличилась мощность за счет новых электрических двигателей.
Встраиваемые, применяются, когда вытяжку необходимо скрыть и встроить в уже существующий для нее ящик, в угоду общей дизайнерской мысли всего интерьера кухни.

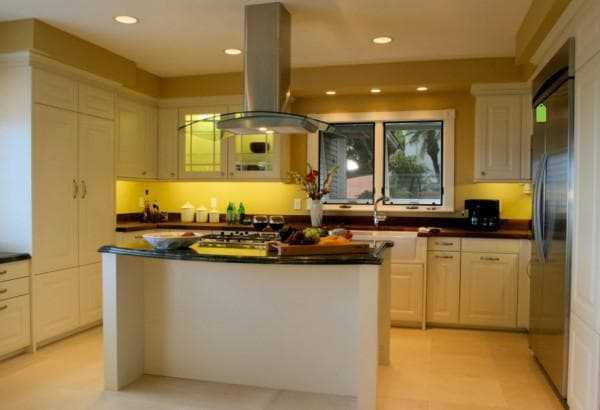

Островные, особенностью этого вида является то, что они устанавливаются не возле стен, как все остальные, а там где расположена варочная панель и крепится непосредственно к потолку.

Кухонная вытяжка

При выборе вытяжного устройства следует ориентироваться на вышеприведенные характеристики и конкретно на те условия, которые предлагает ваша кухня. Простота конструкции обуславливает и простоту монтажа данного устройства, поэтому вам не составит труда самостоятельно ее встроить. Установка встраиваемой вытяжки в шкаф довольно проста и не требует высокой квалификации. Подбор вытяжки следует проводить следующим способом:

Учесть габаритные размеры варочной поверхности и мебельного ящика над ней,
Правильно подобрать мощность вытяжки, она рассчитывается исходя из того, что воздух в кухне должен полностью обновляться 10 раз в течение одного часа.
Внимательно ознакомиться с рекомендациями производителя, не все они предназначены именно для ваших условий. А так же предварительно приобрести все необходимые дополнительные материалы и фурнитуру.

Как правильно производить монтаж?

Первым, что необходимо сделать, это четко определится с местом монтажа вытяжки. В данном случае она будет монтироваться над варочной панелью, но нужно понимать к чему ее надо будет прикрепить, существует несколько вариантов:

Комплектация вытяжки

Крепление на стену, традиционное и очень часто применяемое,
Крепление в потолок, применяется, если материал из которого изготовлены стены, не сможет удержать вытяжную конструкцию, или при особенностях конструкции самой вытяжки,
Крепление непосредственно к мебельному ящику, который предусмотрен кухонным гарнитуром.

Установка встраиваемой вытяжки своими руками производится по строго определенному алгоритму. После подбора места требуется поверить комплектацию на предмет наличия воздуховода и монтажного комплекта. Известные производители включают в комплект оба эти аксессуара. Гофрированный воздуховод подбирается исходя из диаметра выходного отверстия вытяжки, и расстояния от места монтажа до вентиляционного отверстия. Так же необходимо проверить наличие штепсельной вилки, часто бывает так, что она отсутствует, поэтому следует загодя проверить наличие.

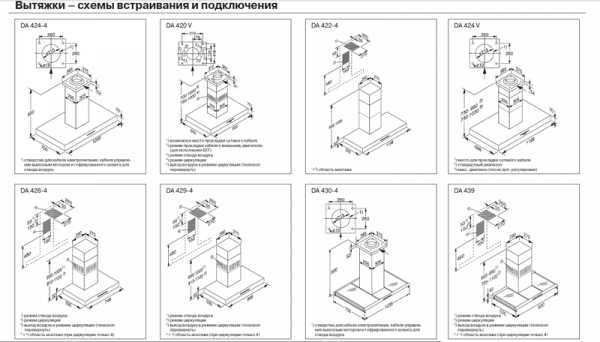

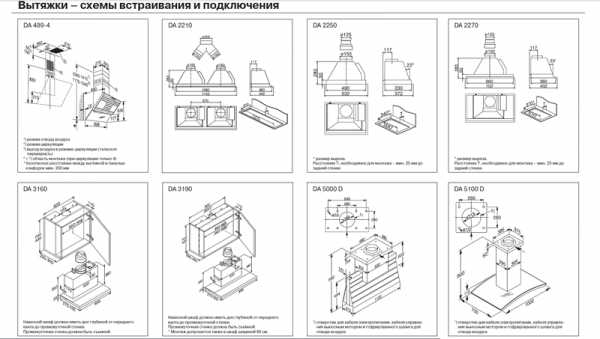

В инструкции, которая входит в заводскую комплектацию указано, как установить встраиваемую вытяжку самому. Там есть подробная схема, в которой указаны точные габаритные размеры, а иногда есть и карта со схематично изображенной монтажной панелью, которую достаточно приложить к стене и нанести требуемую разметку.

При установке необходимо соблюдать следующие требования:

При встраивании выдвижную панель необходимо оставлять видимой, потому что в процессе эксплуатации она будет выдвигаться и задвигаться,
Если вытяжка не оборудована рециркуляционной системой, то обязательно нужно соединить выходное отверстие вытяжного устройства с вентиляционной шахтой посредством гофрированной трубы,
Производители четко прописывают, на каком расстоянии от поверхности варочной панели необходимо крепить вытяжку. Обычно это расстояние варьируется от 70 до 90 сантиметров. Если не соблюдать данные требования то при меньшем расстоянии будет перегреваться вытяжка, даже вплоть оплавления пластиковых частей, а при большем расстоянии эффективность улавливания и выброса испарений будет падать. Прежде, чем устанавливать, необходимо тщательно изучить инструкцию по установке встраиваемой вытяжки и приготовить необходимый инструмент.

Много споров возникает по поводу применения воздуховода. Каким он должен быть гладким или ребристым. Основным преимуществом гофрированного воздуховода является, то, что его можно изгибать под разными углами, но не более 90 градусов, если будет больше, то будут нарушаться аэродинамические свойства трубы.

Особенности установки вытяжки

Общепризнанными недостатками таких труб считается повышенная шумность и сопротивляемость потоку из-за ребер.

У гладкостенных воздуховодов этих недостатков нет, но при каждом изгибе нужно их разрезать и изгибать с помощью дополнительных уголков и колен, при этом соединения необходимо обрабатывать специальными высокотемпературными герметиками. Так же следует не забывать об обратном клапане, который обязательно монтируется на выходном отверстии вытяжки и предотвращает попадания воздуха из вентиляционной шахты. Часто это устройство входит в заводскую комплектацию, но если его нет, нужно обязательно его приобрести.

Особенности самостоятельного монтажа

Установить вытяжку самому довольно просто. В зависимости от комплекта кухонного гарнитура монтировать нужно будет или в уже имеющийся для вытяжки ящик, или его нужно будет приобретать отдельно. Заказывая данный шкаф, следует помнить о том, что он должен быть без дна. Так же следует предварительно вырезать отверстие определенного диаметра под воздуховод в верхней крышке шкафчика. Если вы решили изготовить этот элемент кухонной мебели самостоятельно, то следует четко придерживаться не только внешних габаритных размеров, но и размеров самой вытяжки, чтобы она без проблем поместилась в вашем изделии.

Установка встраиваемой вытяжки на кухне производится довольно оперативно при наличии специального инструмента и крепежа. Она обычно крепится к средней или верхней полке. Если нет полки, то некоторые вытяжки можно прикрепить к боковым стенкам. Монтаж производится таким образом, чтобы осталась видимой, только выдвижная панель. Затем прикрепляется воздуховод, предварительно пропущенный через отверстие в верхней крышке. А при окончательной фиксации ее на месте требуется подсоединить воздуховод к вентиляционной шахте и если нужно обрезать излишки перед крепежом. Шкафчик устанавливается над варочной поверхностью с учетом заранее определенных параметров. Далее при наличии вилки присоединяем ее в сеть электроснабжения, рекомендуется, в возможных случаях, данный электроприбор заземлять. Если нет такой возможности, то следует самостоятельно протянуть дополнительную линию от электрического счетчика, или перебросить контакты розетки к нолю на самом кабеле.

oventilyatsii.ru

как проводится монтаж в шкаф

Встраиваемая бытовая техника появилась на кухнях относительно недавно. Но своё место она заняла прочно и надолго. Это в полной мере относится и к такому бытовому прибору, как кухонная вытяжка. Ведь в интерьере помещения важно соблюсти определенные правила создания дизайна, чтобы ни одна часть его не противоречила общей концепции. И в этом плане лучшего варианта не найти. Поэтому актуален вопрос, как проводится установка встраиваемой вытяжки и на каких моментах стоит акцентировать своё внимание.

Первое, что нужно знать: бытовой прибор не устанавливается в подвесной шкаф кухонного гарнитура полностью закрытым. Нижняя часть вытяжки и панель управления всегда должна располагаться на виду. Делается это для того, чтобы первая правильно функционировала, вторая для удобства пользования, контроля и задания режимов. Поэтому под встраиваемую вытяжку необходим особенный шкаф – без нижней плоскости.

Второе, на что нужно обратить внимание, это высота подвеса:

Если в квартире или доме используется электрическая варочная плита, то вытяжка устанавливается на высоте 60-70 сантиметров над поверхностью панели.
Если применяется газовая плита, то высоту надо увеличить до 85 сантиметров. Это требование правил пожарной безопасности. Открытый огонь может негативно сказаться на устройстве прибора, а при высоком пламени он может и загореться.

Третье – это дизайн интерьера комнаты. Чаще всего встраиваемые модели являются проточными. Конструкция устроена таким образом, чтобы воздух, загрязнённый частицами пищи, масла и жира, а также паром, сразу удалялся за пределы кухни в вентиляционную систему. Значит, вытяжка снабжается воздуховодами, через которые загрязнённый воздух отводится от прибора. В качестве воздуховодов сегодня используются алюминиевые гофры, пластиковые трубы круглого или прямоугольного сечения. Металлические воздуховоды постепенно исчезают с рынка за счёт высокой цены по сравнению с пластиковыми.

Это три основных критерия, которые будут влиять на конструктивные особенности такого предмета мебели, как шкаф под вытяжку. О нём и расскажем дальше.

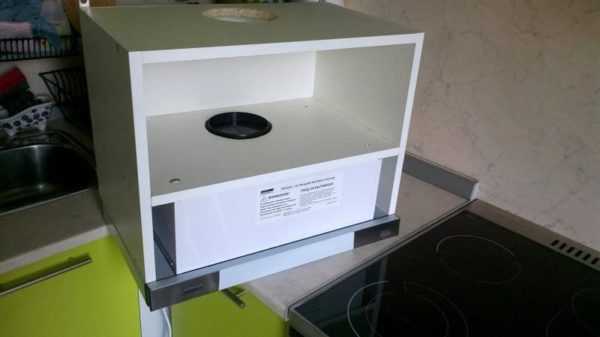

Как сделать шкаф под кухонную вытяжку своими руками

По конструкции — это обычный навесной шкафчик с фасадом, который должен быть идентичен всем дверцам кухонного гарнитура. Размеры подбираются под габариты вытяжного устройства.

Вытяжка на кухне занимает место, которое могло использоваться для хранения вещей. Чтобы сократить потери, нужно собрать такой шкаф, в котором над вытяжкой остался объём для хранения кухонной утвари небольших размеров. Поэтому в шкафчике для вытяжки устанавливается горизонтальная полка, к которой прибор и будет крепиться.

Сборочный процесс шкафа по кухонную вытяжку состоит из следующих этапов:

Под размер вытяжки с учётом пространства для верхнего отсека вырезаются боковины из ламинированного ДСП, задняя стенка из ДВП, верхняя крышка и полка из ЛДСП.
Все части собираются в единую конструкцию с помощью конфирматов. Но предварительно в верхней крышке и в полке делаются сквозные отверстия под воздуховод, который будет соединяться с вентиляционной шахтой при помощи труб, переходников и отводов. Место отверстий определяется местом расположения выходного патрубка на вытяжке.
Точность определения отверстия под вентиляционную систему – важная составляющая сборочного процесса. Поэтому можно установить в шкаф или крышку, или полку. Затем туда же от руки поставить вытяжку, патрубок которой надо чем-нибудь испачкать. К примеру, краской. Прижимаете вытяжку к ЛДСП панели, а на последней остается след от краски, обозначающий окружность.
Крышка или полка снимается, точно по окружности делается сквозное отверстие с помощью дрели и коронки, диаметр которого должен быть равен диаметру отверстия.
Крышку с полкой укладываются друг на друга и через сквозное отверстие наносятся на нижнюю панель окружность, по которой делается своё сквозное отверстие.
Все детали соединяются между собой в единую конструкцию – шкаф под встраиваемую вытяжку.

Последний этап – установка прибора и соединение его с вентиляционной системой здания. Что касается монтажа, то вытяжка прижимается к полке с нижней стороны, для этого придется сам шкафчик перевернуть «вверх ногами» и уложить прибор внутрь полости. Предварительно из прибора снимаются фильтры, чтобы освободилось место под крепежи. Для них в верхней части корпуса проделаны монтажные отверстия. Именно через них саморезами втяжка крепится к поверхности полки шкафа.

Далее надо повесить шкаф с кухонным прибором на стену. Для этого еще на стадии сборки необходимо к боковинам прикрепить кронштейны, которые будут входить в зацепление с монтажной планкой, установленной на стене. После монтажа шкафа устанавливается пластиковая труба в сам шкафчик так, чтобы ее конец торчал из верхней крышки на 4-6 сантиметров. К нему и будут подсоединяться все остальные элементы вытяжной системы.

Так как чаще всего в городских квартирах вытяжную систему от вытяжки выводят к вентиляционному каналу здания, то в нём делается отверстие, куда вставляется конец последней трубы. Если в кухне устанавливается вытяжка рециркуляционной модели, то все операции, связанные установкой воздуховодов не проводятся. Потому что загрязненный воздух проходит очистку сразу двух фильтров, расположенных в приборе: жироулавливающего и угольного. Затем очищенный воздух попадает обратно в помещение кухни через специальные сеточные щели на панели управления прибора. Таким образом, происходит рециркуляция воздуха.

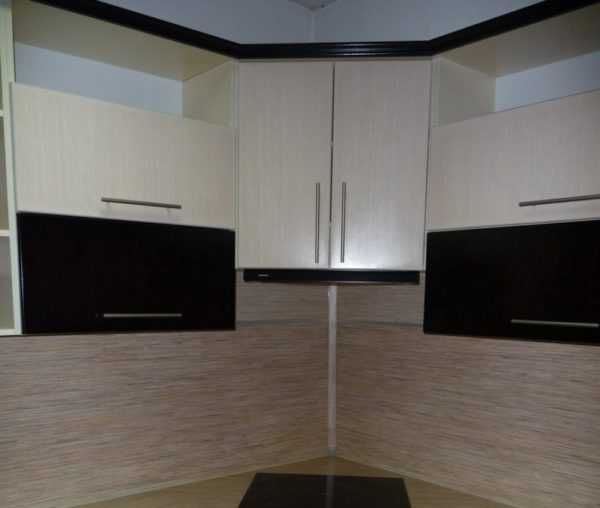

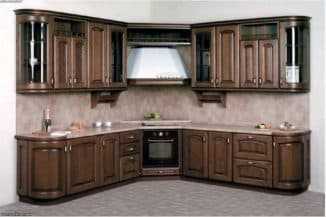

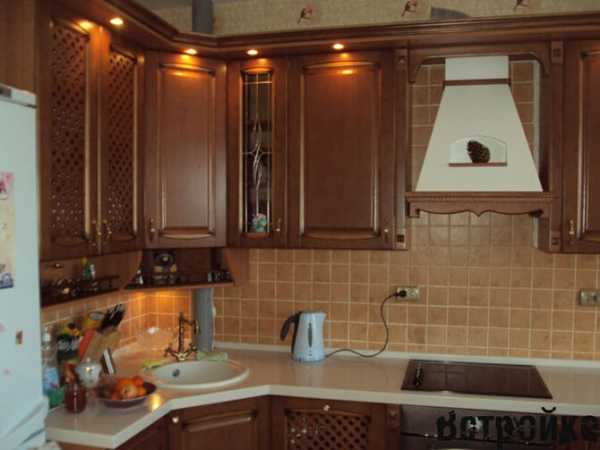

Угловые вытяжки

Разнообразие кухонных гарнитуров предполагает наличие различных моделей вытяжек, которые друг от друга отличаются формами. Один из распространенных вариантов – вытяжка угловая. Конструкция специально изготавливается под угол помещения с таким расчетом, чтобы прибор точно вошёл между смежными стенами, не оставляя зазоров. Такие вытяжки устанавливаются в угловые навесные шкафы, но используют их лишь в том случае, если в кухонном гарнитуре варочная панель по замыслу дизайнеров монтируется именно в углу помещения Г-образного гарнитура.

На фото ниже этот вариант показан.

Если обычный шкафчик своими руками собрать не представляет большого труда, то угловая модель сложнее. Поэтому чаще всего хозяин кухни делает такую мебель на заказ с учётом установки встраиваемой вытяжки. Под неё обязательно разрабатываются чертежи, в которых определяются размеры шкафа и его форма. Поэтому важно, чтобы предмет кухонной мебели перед началом изготовления был разработан с учётом дизайна кухонного гарнитура. Здесь придется соотнести все параметры, а значит, важно точно промерить место посадки шкафа, а уже под него подбирать бытовой прибор.

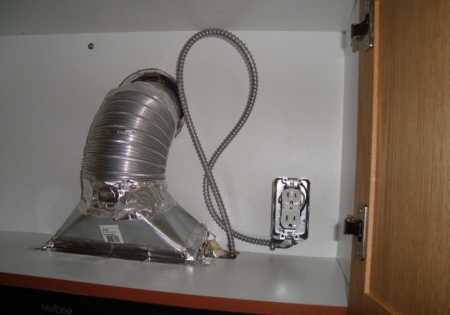

Подключение вытяжки

В инструкции про подключение прибора говориться лишь одно, что работает он от сети напряжением в 220 вольт. Врезаться ни в какие сети не надо, необходимо лишь установить на расстоянии длины питающего кабеля розетку.

Месторасположение розетки определяется удобством подключения, но оптимально считается, чтобы её не было видно. Поэтому чаще всего розетку устанавливают или на стене за шкафом, или внутри него под полкой. Если проделать штробы в кухне не представляется возможным, то есть, ремонт не проводится, а вытяжка устанавливается, то укладывается удлинитель, который прокладывается по внешним верхним плоскостям навесных шкафов кухонного гарнитура. Нет никакой особой схемы, главное – хорошее качество кабеля.

Заключение по теме

Как показывает практика, практически все разновидности встраиваемых вытяжек устанавливаются одинаково. Под них специально изготавливается навесной шкафчик, в который прячется часть прибора, но панель управления всегда остаётся на виду.

Освещение темы – как встроить кухонную вытяжку в шкаф своими руками – требует обозначения самой технологии монтажного процесса. На самом деле сборка и монтаж – дело несложное. Намного сложнее правильно придать шкафу необходимые размеры, форму и дизайн. Поэтому очень важно точно провести замеры места установки шкафа.

Загрузка…

interierkuhni.ru

Монтаж кухонной вытяжки своими руками: технология установки и крепления

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

Виды кухонных вытяжек
Какую вытяжку выбрать
На какой высоте правильно установить вытяжку
Установка купольной вытяжки своими руками
Как установить встроенную вытяжку своими руками
Как установить плоскую рециркуляционную вытяжку
Полезные советы

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.

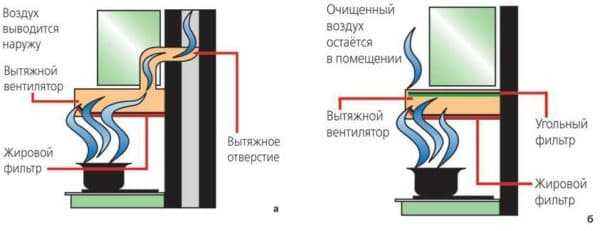

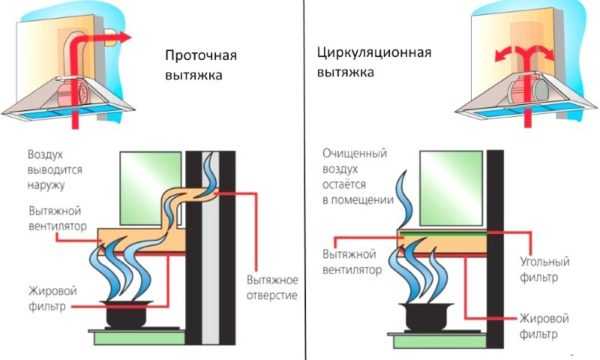

Различие по способу очистки воздуха

Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления

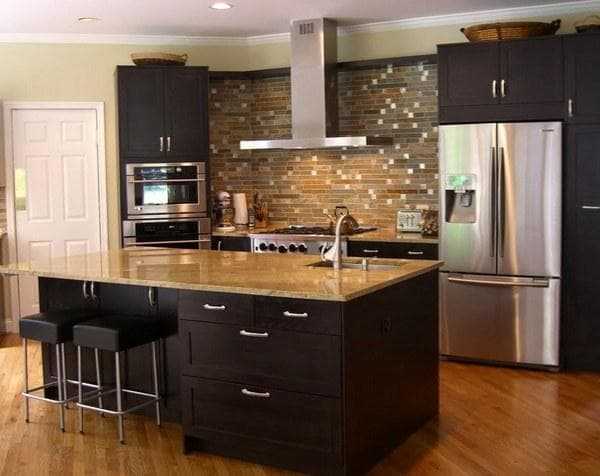

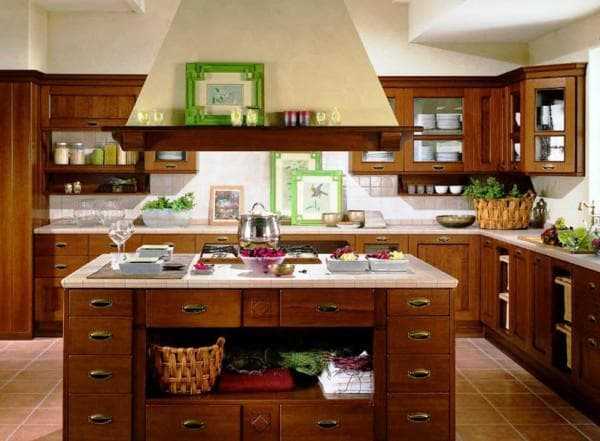

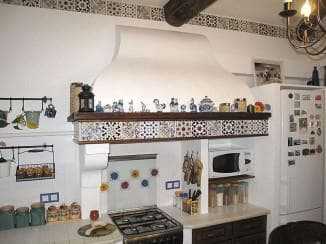

Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.
Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

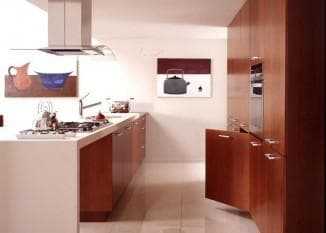

Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.

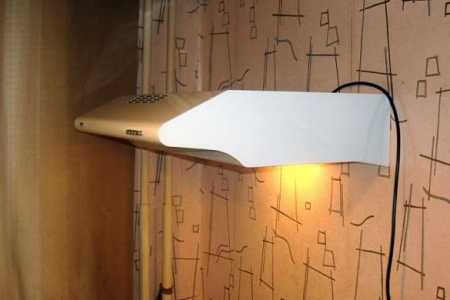

Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.

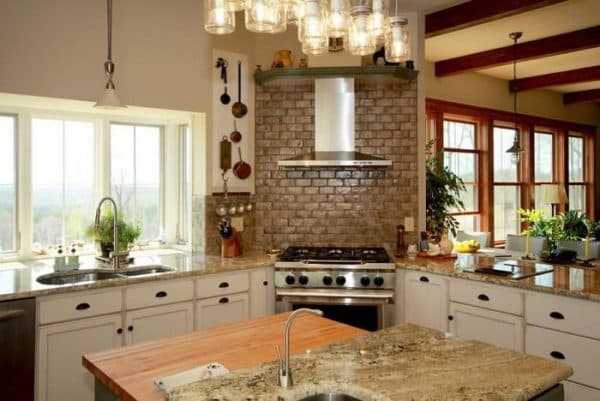

Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.

Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

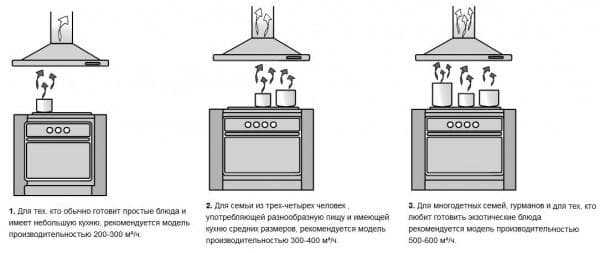

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.

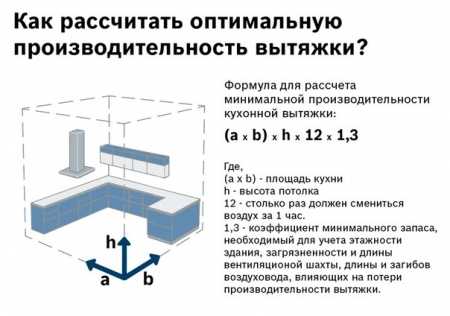

Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

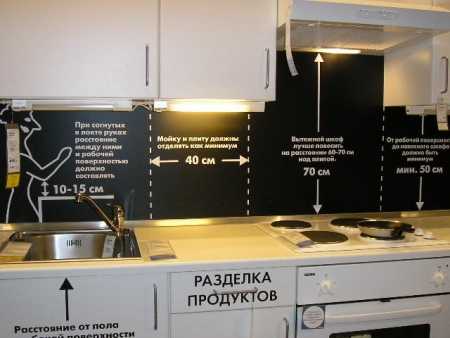

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

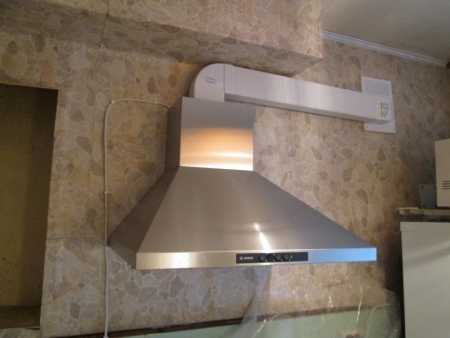

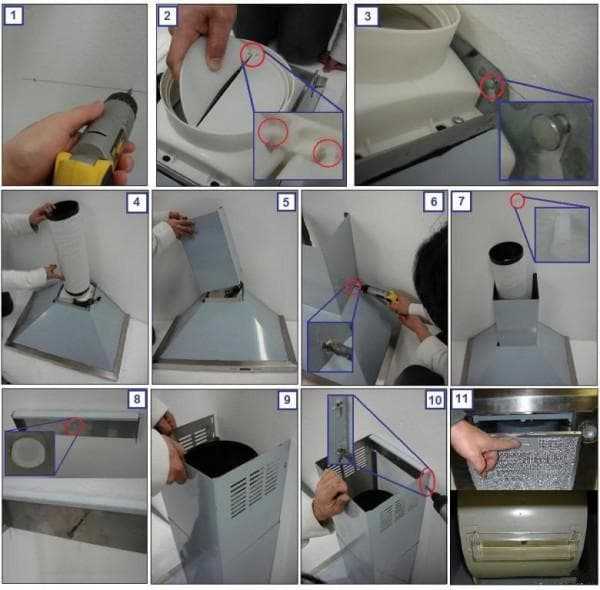

Установка купольной вытяжки своими руками

Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.

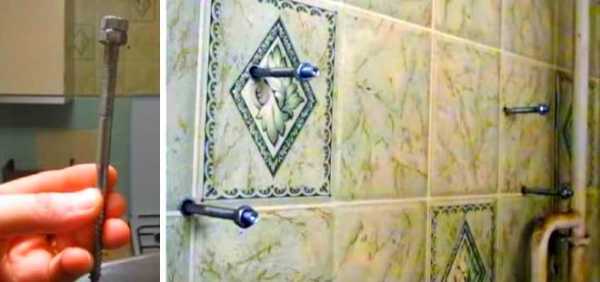

Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы он встал герметично, продают пластиковые обводы.
При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

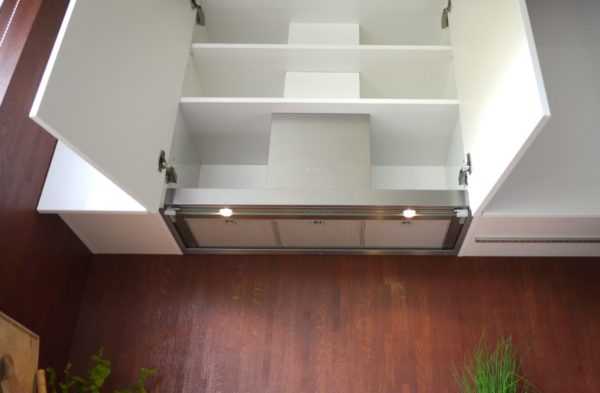

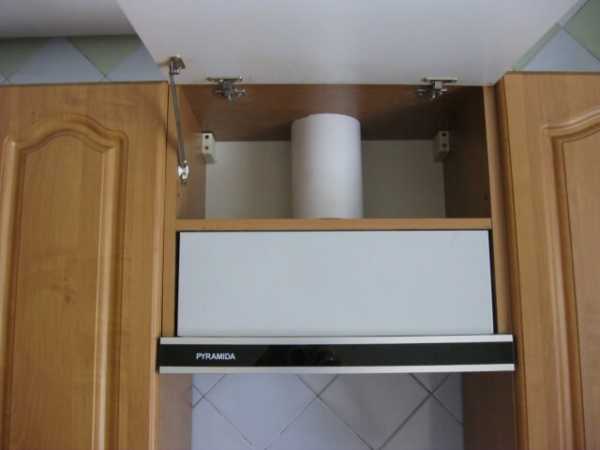

Как установить встроенную вытяжку своими руками

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.

Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

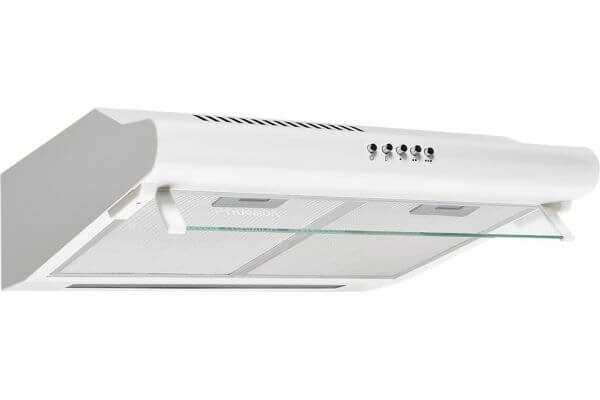

Как установить плоскую рециркуляционную вытяжку

Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке

Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов. Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

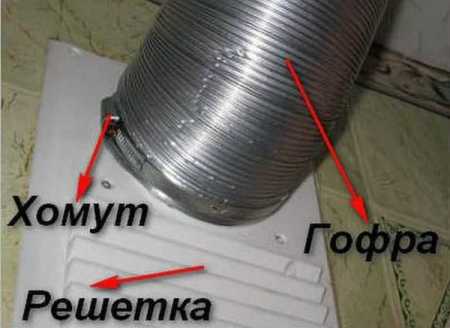

Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

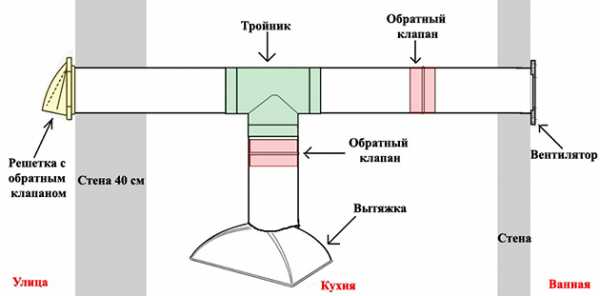

Как правильно присоединить воздуховод к вентиляции

Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?

Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.

strport.ru

Как установить вытяжку на кухне: монтаж, подключение, процесс работ

Одни предпочитают не тратить время на установку вытяжки своими руками или просто не обладают необходимыми навыками, у других нет нужного инструмента или просто отсутствует желание заниматься физической работой. Но всегда находятся умельцы, которые все работы по дому выполняют или стараются выполнить самостоятельно. На практике монтаж вытяжки – это очень легкая работа, и выполнить ее можно даже в одиночку без помощника.

Общие требования

Вытяжка, как и плита обязательна на кухне

Для начала необходимо убедиться в том, что Вы выбрали подходящую вытяжку. Ее ширина должна быть такой же, как и ширина варочной поверхности газовой или индукционной плиты. Мощность вытяжки должна соответствовать площади кухни, так как при недостаточной производительности вытяжка не сможет очищать воздух от продуктов сгорания и неприятных запахов. Кроме того важно учитывать правильную высоту кухонных шкафов.

В зависимости от вида вытяжки следует заранее подготовить место, на которое она будет монтироваться. Если это купольная вытяжка – над плитой должно быть предусмотрено место для нее при обустройстве кухни. Для встраиваемой вытяжки необходимо заранее заказать шкаф. Обычно их делают в мебельных магазинах под заказ, для этого достаточно предоставить сборщикам мебели инструкцию к вытяжке: там указаны подробные размеры Вашей модели, ориентируясь на которые будет делаться шкаф. Для островной вытяжки эти параметры не важны.

В некоторых случаях в мебельной фирме Вас могут попросить оставить вытяжку на время изготовления и сборки шкафа. Если есть такая возможность – соглашайтесь. Так мастер сможет сразу примерить готовый шкаф к встроенной технике и в случае возникновения недоразумений или же если при создании такого шкафа была допущена ошибка (что среди профессионалов – большая редкость) все можно исправить на месте, сэкономив время.

Современные вытяжки очень стильные

Если предстоит монтировать обычную навесную вытяжку – для нее достаточно также оставить лишь свободное место, но есть вариант не оставлять вытяжку открытой, а изготовить специальный шкаф для нее. В отличие от шкафчика под встраиваемую вытяжку, этот элемент мебели будет носить скорее декоративный характер. На фото видно, что нижняя горизонталь у шкафа отсутствует, так как в этой пустующей пока нише будет размещаться Ваша вытяжка.

Купольная вытяжка одна из наиболее мощных

Прежде чем планировать дизайн кухни следует определиться с высотой вытяжки, на которой будет висеть вытяжка. Среди сборщиков мебели на этот счет нет единого мнения. Принято считать, что между плитой и вытяжкой должно быть не мене 80 сантиметров. Это официальная рекомендация производителей. Если устанавливать их ниже – высокая температура может повредить вытяжку, если же расстояние будет больше 80 сантиметров – есть вероятность того, что втягивание паров от готовящейся еды будет слабым, и все запахи, а также продукты горения, будут распространяться по кухне.

Вытяжка должна вписываться в интерьер

На практике можно увидеть, что и при расстоянии 65-70 сантиметров до плиты ничего страшного не происходит, но возможно это характерно для вытяжек определенных производителей или моделей, поэтому лучше следовать предписанием изготовителя.

Вытяжка в воздуховодом хорошо ощищает

Последний этап подготовительного процесса заключается в покупке гофрированного воздуховода для кухонной вытяжки (гофры). Для подавляющего большинства недорогих встраиваемых или навесных вытяжек нужно купить гофру диаметром 10-12 сантиметров, но у некоторых моделей этот диаметр может быть больше – до 20 сантиметров.

Нажмите чтобы увеличить

Предполагается, что мы будем выводить гофру в вентиляционную шахту. Гофра обычно проходит по верху шкафов и уходит в стену, поэтому Вам необходимо замерить это расстояние. Гофра продается в сложенном виде и ее длина в таком виде составляет около полуметра, но растягивается она почти на два метра.

Монтаж воздуховода с выходом на улицу:

Установка

Перед началом установки необходимо подготовить инструмент:

Перфоратор или ударная дрель;
Рулетка;
Молоток;
Строительный уровень;
Карандаш или маркер;
Отвертка.

Разные вытяжки с воздуховодами имеют свои особенности монтажа, но на примере установки обычной подвесной гофры Вы сможете понять общий принцип, и монтаж вытяжки любого другого типа не составит труда, к тому же к каждой вытяжке прилагается инструкция по установке.

Перед креплением навесной вытяжки необходимо снять с нее решетки фильтров. На задней стенке такой вытяжки есть отверстия, через которые она крепится к стене, и получить к ним доступ можно лишь сняв фильтры вытяжки. После этого при помощи рулетки нужно отмерить 80 сантиметров и поставить на стене отметку карандашом. Сделав две независимые отметки на расстоянии друг от друга, соедините их карандашом, а при помощи уровня проконтролируйте горизонтальность этой линии.

Нажмите чтобы увеличить

По этой линии Вам и нужно выставить вытяжку. Делать это проще с помощником: один человек прикладывает вытяжку к стене, не опуская ее ниже линии, второй отмечает карандашом отверстия в задней стенке вытяжки. Теперь ее можно убрать: на стене останется две отметки, по которым сверлятся отверстия.

Современные вытяжки на любой вкус

Такой тип вытяжки вешается на дюбеля. Обычно они идут в комплекте с вытяжкой, но они слишком маленькие и ненадежные. Бывали случаи, когда такие дюбеля просто не выдерживали вес вытяжки. Рекомендуется приобрести два дюбеля с маркировкой 5х80 – это универсальные дюбеля, которые выдерживают даже вес навесных шкафов.

Отверстия сверлятся победитовым сверлом соответствующего диаметра, после чего дюбели вбиваются в стену. Затем один человек вновь прикладывает вытяжку так, чтобы отверстия на ней и не стене совпали. Второй прикручивает вытяжку при помощи отвертки. Осталось только поставить на место решетки-фильтры – и самая сложная часть позади. Уделите внимание декору если вы задумали стиль кантри в интерьере кухни.

Купольная вытяжка монтируется по такому же принципу – весь процесс можно увидеть на видео:

В данном материале мастер использует дополнительно брусок, так как в этом частном случае ему мешает газовая труба.

Сложнее с нестандартными вытяжками для кухни с островом: в этих случаях и сам процесс будет особенным. Крепится такая система к потолку при помощи дюбелей и специальных креплений.

Главная сложность в установке заключается в монтаже воздуховода: его придется проводить по потолку, фиксируя через определенные промежутки. Желательно, чтобы путь отвода был как можно более прямым, без изгибов и углов: это может повлиять на производительность вытяжки.

Если помещение небольшая можно обойтись кухонной вытяжкой без воздуховода.

Вытяжка Самсунг обзор и установка:

Вентиляционный рукав

В последнюю очередь на вытяжку устанавливается гофра, но перед этим заранее установите на отверстие вентиляционной шахты декоративную решетку с отверстием под гофру. Выглядит она примерно так, хотя существует множество модификаций:

Далее порядок действий следующий:

Замерив расстояние от вытяжки до вентиляционной шахты, растяните гофру на необходимую длину;
Закрепите один конец гофры на основании отвода на вытяжке;
Прокладывая гофру по навесным шкафам до вентиляционного отверстия не повредите гофру: фактически это просто очень толстая фольга, поэтому помять или порвать ее при неаккуратном обращении очень легко;
Вставьте конец гофры для вытяжки в отверстие решетки.

Вытяжку тоже можно сделать изюминкой интерьера

Осталось только включить вытяжку в розетку, но здесь есть некоторые нюансы. В современных квартирах, где предусмотрена установка вытяжек, Вы наверняка обнаружите на стене в области плиты одну или несколько розеток. Обычно у вытяжек не очень длинный провод – это их неизлечимая «болезнь». Однако дотянуться до розетки такого шнура хватит. О том, какая должна быть высота розеток на кухне читайте в нашей статье.

нажмите чтобы увеличить

Монтаж наклонной вытяжки:

нажмите чтобы увеличить

Гораздо хуже, если ближайшая розетка находится где-нибудь на противоположной стороне. Тогда Вам придется использовать удлинитель, проложив его по оптимальному «маршруту» по ситуации. При желании можно установить в зоне досягаемости шнура вытяжки дополнительную внутреннюю или наружную розетку. В других наших статьях вы можете ознакомится с монтажом газовой колонки.

ilkitchen.ru

Установка вытяжки своими руками: пошаговая инструкция

Современную кухню сложно представить без вытяжки

Современную кухню невозможно себе представить без бытовых приборов: холодильника, посудомоечной машинки, плиты, микроволновки и вытяжки. Последнему устройству и посвящена сегодняшняя статья » Установка вытяжки своими руками «. Сегодня подробно обсудим то, как должна проходить установка вытяжки своими руками на кухне, потому как монтаж выполняют несколькими способами.

В каждом конкретном случае установка вытяжки своими руками зависит от типа и особенностей конкретного кухонного прибора. Они бывают:

Встраиваемые – располагаются они в специальном отделении подвесного шкафа, благодаря чему аппарат прекрасно вписывается в стилистику и интерьер кухни.
Подвесные вытяжки для кухни, которые устанавливают над плитой под шкафом.
Настенные – крепятся к основанию стены, над плитой.
Островные – крепить вытяжку можно в наиболее подходящем месте, подвесив её у потолка.
Угловые – агрегаты, устанавливаемые в углу комнаты.

Независимо от типа кухонного устройства, важно помнить о главном правиле – подключение вытяжки на кухне производится на высоте 70 см от электроплиты, и не менее 80 см над газовой плитой. Указанные расстояния являются оптимальными для эффективной работы рассматриваемого устройства.

Приборы отличаются режимом функционирования. Самыми эффективными считаются проточные вытяжки. Они всасывают загрязненный воздух из комнаты и отводят его на улицу, либо в вентиляционную систему.

Популярностью пользуются и циркуляционные вытяжки на кухню. Речь идёт об устройствах с замкнутым циклом работы. Загрязненный воздух, проходя через несколько угольных фильтров, очищается и направляется обратно в помещение. Установка кухонной вытяжки своими руками простая (устройство крепится над основанием плиты, подключается к электросети), ввиду того, что ей не требуется доступ к вентиляции. Главный недостаток приборов рециркуляционного типа – некачественная очистка воздуха.

Общие рекомендации по установке вытяжки на кухне

Вначале следует определиться с мощностью устройства. Данная характеристика обозначается кубометрами очищаемого воздуха за единицу времени (обычно 1 час). Уточнению подлежит и такая характеристика, как шум при работе устройства. Оптимальное значение для современных моделей – 50-55 дБ. Предпочтение отдают решениям с 2-мя вентиляторами и системой звукопоглощающих прокладок в корпусе.

Электротехнические тонкости

Прежде чем детально рассмотреть, как установить вытяжку на кухне своими руками, стоит остановиться на вопросе электробезопасности. Кухня – место повышенной опасности, потому как корпус любого бытового прибора не защищен от влаги, жира, что чревато ударом тока и другими печальными последствиями.

Подключение кухонной вытяжки к электросети выполняется при помощи 3-х проводов – «0», «фазы» и «земли». Заземление традиционно обозначают желтым цветом с зелёной полосой. Не пренебрегайте заземлением, т.к. это наиболее эффективный способ обезопасить домочадцев от электрического и статического тока.

В квартирах новой постройки с этим вопросом никаких проблем не возникает. В некоторых моделях техники вывод или разъём для заземления может отсутствовать, в этом случае достаточно заземлить металлический корпус проводником.

А как подключить вытяжку на кухне без евро розетки? В таком случае устройство заземляют к глухой нейтрали. Обратите внимание! Категорически запрещается «бросать ноль» на ближайшую батарею или трубу, как поступают многие домашние умельцы.

Если же к нулевому проводу подсоединены другие, не стоит отсоединять их, это чревато ударом тока. Достаточно набросить провод с бытового прибора к уже имеющимся. При отсутствии – зачистите трубу и прикрепите проводник.

Вентиляция для кухни

Качественная установка кухонной вытяжки своими руками предполагает соединение бытового прибора с вентиляционной системой. Лучше всего организовать работы следующим образом:

Движение воздуха по направлению от вытяжки к вентиляционному каналу

Для вентиляции оборудуют подходящих размеров короб, дополняют его клапаном-хлопушкой с 2-я отверстиями. В горизонтальном положении воздушный поток отводится через открытое окно, т.е. естественным образом. За счёт чего обеспечивается более качественное проветривание помещения.
Если монтаж вытяжки на кухне выполнен правильно, то при работе вентиляторов устройства образуется внутреннее давление, отверстие клапана закроется и грязный воздух направится по коробу в канал. Неоспоримое преимущество данной схемы включения – отсутствие обратной тяги, эффективная система естественного воздухообмена.

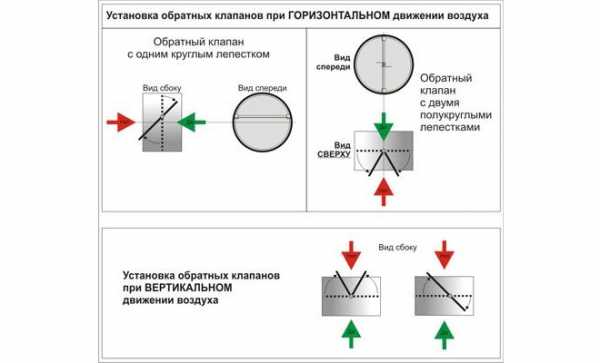

Работа кухонной вытяжки с обратным клапаном в вентиляционной системой

Для регулировки положения клапана применяется специальная пружина. Пользоваться ей сможет даже неопытный мастер. Но особого вмешательства не потребуется, потому как клапан выставляется всего 1 раз.

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

Вытяжка, соединенная с вентиляционной системой по гофрированному воздуховоду

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Монтаж кухонной вытяжки своими руками: правила установки

Итак, как правильно установить кухонную вытяжку, и какие аспекты заслуживают первостепенного внимания. Все зависит от расположения вентиляционной шахты. Самый популярный вариант – прикрепить агрегат во встроенном шкафу, на этом варианте стоит остановиться подробнее.

Если устанавливать прибор качественно и надёжно, то его подключают к коробу с хлопушкой. Корпус без проблем изготавливается из оцинкованной стали или алюминия. Можно приобрести уже готовый клапан, функционирующий по принципу «бабочки». Он располагается в вентиляционной шахте.

Удобнее всего, если установка кухонной вытяжки осуществляется на настенный шкаф. Образовавшиеся щели и трещинки заделываются монтажной пеной, дабы при эксплуатации не возникало резонанса. Последовательность действий следующая:

Вначале корпус хлопушки прикладывают к шкафу, делают разметку под соответствующие отверстия.
Шкаф снимают и проделывают отверстия. Лучше всего пользоваться электролобзиком.
Соответствующие выемки под воздуховод вырезают в полках, при наличии оных.
В верхней части вырезают отверстие квадратной формы с запасом 5 мм, в который помещается хлопушка.

Теперь вы знаете, как правильно установить вытяжку на кухне, в какой последовательности лучше собрать функциональные части в единый агрегат. Рассмотрим подробнее особенности подключения устройства к воздуховоду.

Как самому подключить воздуховод

Подключение воздуховода осуществляется в несколько этапов. Остановимся на них подробнее:

Гофру просовывают в отверстия, проделанные в шкафчике и полках (изделию придают квадратную форму для большего удобства, а углы загибают наружу).
После этого устанавливается кухонная вытяжка своими руками, а мебель с гофрой крепится на стене. Чтобы исключить потерю мощности при работе прибора, стыки заделываются силиконом.
Кухонная вытяжка подключенная к вентиляционной системе
Затем можно устанавливать вытяжку над плитой, в подвесной шкафчик. Закрепляют прибор саморезами. Следующий шаг – соединение гофры и вентиляционного канала. Большие щели заделывают монтажной пеной.
Особое внимание уделяют фиксации гофры, лучше воспользоваться для этого специальными металлическими хомутами. Заделка отверстий повысит надёжность готовой конструкции.
Монтаж кухонной вытяжки своими руками напрямую выполняется по простой технике – воздуховод направляют непосредственно в шахту, при помощи специальной решетки.
Тем, кто выбрал ПВХ воздуховоды достаточно будет зафиксировать комплектующие углы и подключить их к вентиляционной системе.

Установка вытяжки своими руками на кухне в частном доме с минимальным количество изгибов гарантирует хорошую тягу в системе. На каждом изгибе потери мощности достигают 10%. Если таких колен более 3, то эффективность вентиляционной системы существенно сокращается.

Крепление вытяжки на стену без шкафа

Правила установки вытяжки на кухне не ограничивают хозяев в месте размещения бытового агрегата. Не всем хочется портить навесной шкаф устройством, постоянно контактирующим со влагой и загрязненным воздухом. Иногда размеры прибора несовместимы с параметрами шкафа. Многие хозяева предпочитают монтировать мощные модели на кухне в квартире, оказывающие на гарнитур огромную нагрузку.

В таком случае на стене без шкафа необходимо закрепить П-образную металлическую раму, используя дюбели. Данная конструкция выступает опорой для последующей фиксации корпуса прибора.

Установка вытяжки своими руками: последовательность работ

Иногда установка вытяжки над плитой при помощи дюбелей невозможна. Что делать в таком случае? Зачастую подобные ситуации характерны для помещений с газовыми плитами, к которым подведены несколько труб, по которым и подводится газ. Нормально поставить вытяжку своими руками не получится.

В таких случаях лучше применить саморезы-шпильки, у одного конца которой находится саморез, а у другой – резьба с зажимом в виде гайки. Они вкручиваются в основание стены по аналогии с дюбелями, и только после этого крепить корпус кухонной вытяжки. На завершающем этапе устройство подключается к электросети. Бытовой агрегат подсоединяют напрямую, через предохранитель, либо включают в розетку.

П-образная конструкция из саморезов-шпилек

Опытные мастера рекомендуют перед тем как сделать вытяжку на кухне своими руками, подключить заземление. С его помощью легко отвести напряжение, возникающее во время работы вентиляторов. Без заземления оно будет направляться на корпус прибора, опасность поражения током возрастает в разы.

Вытяжка на кухню своими руками готова к эксплуатации! Остаются лишь косметические штрихи – задекорировать отводные воздуховоды и наслаждаться чистотой воздуха.

Установка вытяжки своими руками: рекомендации мастеров

Через год устройство очищают от жира, накипи и пара. Это важный этап, предотвращающий возгорание прибора при последующей эксплуатации. Теперь вам известно, как устанавливается вытяжка на кухне самостоятельно, не прибегая к помощи специалистов. Ничего сложно в этом мероприятии нет. Главное условие – ответственное отношение на каждом этапе.

Придерживаясь простых рекомендаций и правил безопасности, домашний агрегат в кухне прослужит вам несколько лет, качественно очищая кислород. Поверьте, у вас все получится!

Как установить кухонную вытяжку в частном доме своими руками: видео

Видео: установка вытяжки своими руками

ventilaciya.info

Установка и подключение вытяжки на кухне своими руками

Сегодня наши кухни оборудуются все новой и новой техникой. Так, относительно недавно стали устанавливать вытяжку над кухонной плитой. И если у вас возникла идея купить это оборудование, то может появиться вопрос: как ее потом правильно установить? Ответа два. Либо пригласить специалиста, но тогда придется отдать до половины стоимости вытяжки за работу. Либо сделать все самостоятельно, на это может уйти много времени и сил. Но установка вытяжки своими руками обеспечит точное выполнение всех ваших требований, вы сами сделаете именно так, как захотите. В этой статье будет рассказано, как выполнить установку вытяжки на кухне по правилам самостоятельно.

Подбирайте вытяжку под гарнитур

Виды вытяжек для кухни

Перед тем, как начать рассказывать о монтаже вытяжки, следует знать их типы.

Плоские вытяжки. Делают их из металла, подвешивают над варочной поверхностью. Почти все работают в рециркуляционном режиме. Использование фильтров позволяет отбирать жир, если у вас нет специального отверстия для вентиляции или отсутствует желание протягивать гофру.
Встраиваемые вытяжки. Этот тип используется на маленьких кухнях, где наличие свободной площади весьма ограничено. Такое оборудование прикрепляется к шкафам и способно выполнять свои функции без наличия воздуховода благодаря жироулавливающим фильтрам. Фильтры нужно менять не реже двух раз в год. Обычно встраиваемые вытяжки на кухне оборудуются выдвижной панелью, это позволяет увеличивать площадь забора паров от плиты.
Купольные вытяжки. Наиболее дорогостоящие, но и лучше всего подходят для стильного оформления интерьера кухни. Изготавливают купольные вытяжки обычно из металла, но возможно сделать корпус из дерева или стекла. Цена модели зависит от материала изготовления и мощности всасывания.

При выборе той или иной модели следует обратить внимание на наличие функции рециркуляции. Не все вытяжки имеют такой режим. Но если на кухне отсутствует вентиляционный канал, то наличие такой функции просто обязательно, иначе нет смысла монтировать вытяжку.

Почти все модели имеют жироулавливающие фильтры. Периодичность их смены обычно раз в полгода. Но срок службы фильтра можно немного продлить, если периодически промывать его специальным средством. После промывки фильтры должны сохнуть в течение 1-2 дней.

Необходимые инструменты для установки вытяжки

Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:

Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
Шуруповерт.
Строительный уровень и рулетка.
Молоток.
В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.

Установка вытяжки на кухне по правилам: поэтапная инструкция

В зависимости от модели вытяжки и обстановки на вашей кухне, вытяжку можно монтировать в нескольких вариантах. Давайте рассмотрим каждый из них по отдельности.

Установка вытяжки в кухонный шкаф

Первый из них – это установка вытяжки в шкафчик. Для такого монтажа подходят плоские и встраиваемые вытяжки.

Перед началом установки следует заказать специальный навесной шкафчик под стиль вашего кухонного гарнитура. Его отличительная черта – это отсутствие дна, вытяжка крепится к средней полке. Перед заказом шкафчика следует определиться с расстоянием от нижней кромки до средней полки, этот размер должен соответствовать размерам вытяжки. В противном случае конструкция будет выглядывать из шкафчика и портить внешний вид. Обычно это расстояние составляет не более 15 см.

Также необходимо помнить о воздухопроводе, если таковой предусмотрен конструкцией. Для него нужно проделать отверстие в средней полке и крыше шкафа. Сам диаметр такого отверстия зависит от типа вытяжки, но обычно не превышает 12 см.

После того, как шкафчик доставлен, крепим к нему нашу вытяжку. Для этих целей в верхней плоскости вытяжки имеются отверстия, либо иные крепежные приспособления. Крепление происходит с помощью саморезов или болтов. Во втором случае необходимо просверлить отверстия в средней полочке шкафа.
Затем необходимо закрепить шкафчик на стене. Если применяются нерегулируемые «уши», то размеры необходимо тщательно вымерить. Если же используются универсальные крепления, то есть навесы, закрепляющиеся за металлическую полосу на стене, то допустима небольшая погрешность (в пределах 0,5 см.)

Установка вытяжки на кухне таким способом довольно проста и эстетична. При помощи шкафчика вы скрываете всю конструкцию, в том числе и воздуховод (если такой предусмотрен конструкцией). Для достижения полной «скрытности» желательно провести розетку для питания вытяжки во внутрь шкафчика.

Монтажа вытяжки под шкаф

Для этого варианта установки подходят встраиваемые и плоские виды вытяжек с функцией рециркуляции. Они прекрасно подходят для семей, где приготовление пищи происходит довольно редко и больших вытяжных мощностей не нужно. Не стоит забывать, что высота установки вытяжки имеет важное влияние на эффективность всасывания воздуха.

В основном при таком варианте применяются модели без использования воздуховода. Но если воздухопровод монтировать необходимо, то отверстия для него следует приготовить заранее. Проделайте в днище шкафчика округлые отверстия. Их диаметр должен соответствовать указанному в документации к вытяжке.

Вытяжка pyramida wh 20-60 white

Сам шкафчик монтируется как и в первом варианте. Главное – определиться с высотой крепления. Она должна обеспечивать эффективность работы вытяжки, при этом гармонично вписываться в общее расположение основного кухонного гарнитура. Затем к нему при помощи крепления прикрепляется вытяжка. Чтобы конструкция не портила внешний вид, можно ее скрыть при помощи фальш-панели. Подбирается панель, аналогичная фасаду кухонного гарнитура и при помощи специального клея или двухстороннего скотча прикрепляется к вытяжке. Можно этого не делать, но тогда стоит подобрать модель вытяжки, подходящую к общему интерьеру кухни.

Монтаж вытяжки на стену

Третий вариант установки – на стену. Этот вариант приемлем для любой модели вытяжки. Он самый популярный и надежный.

Первое, что необходимо сделать – это замерить расстояние от плиты до вытяжки. Чтобы минимизировать потери эффективности работы вытяжки, следует соблюдать определенные правила. Минимальная высота установки оборудования не должна быть меньше 50 см. Для максимальной высоты установлен предел в 80 см. Отмерив расстояние, проведите линию при помощи линейки и карандаша.

Прислоните вытяжку к отмеченной линии и пометьте места крепления к стене. При помощи дрели или перфоратора проделайте отверстия на глубину не менее 5 см. Затем вбейте в них пластиковые дюбеля. Если у вас используется плоская вытяжка, то крепеж производится при помощи двух саморезов. Если вы монтируете купольную конструкцию, то мест крепления должно быть не меньше четырех.

Сама схема крепления должна идти вместе с вытяжкой. Но даже если вы ее не нашли, не стоит расстраиваться. Вы можете посмотреть наши.

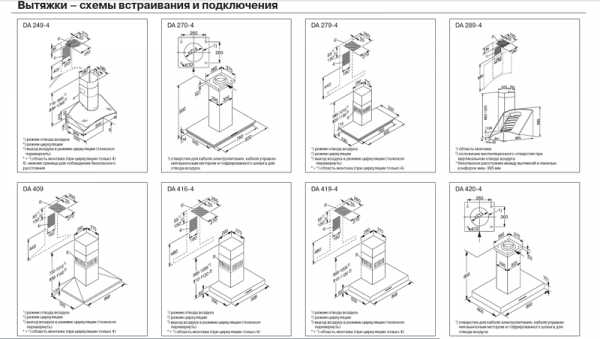

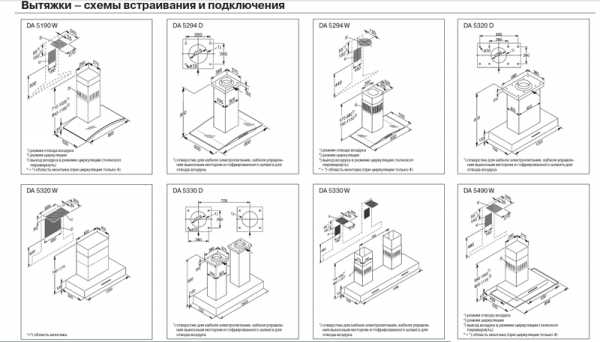

Вытяжки – схемы встраивания и подключения

Монтаж воздуховода

Процесс монтажа воздухопровода может показаться намного сложнее, чем установка самой вытяжки. Для этой работы следует подготовить некоторые материалы и инструменты. Так, вам понадобится:

Гофрированная трубка. Ее диаметр зависит от марки вытяжки. Длина подбирается на месте, она зависит от расстояния от вытяжки до вентиляционной шахты.
Для плотного крепления понадобятся различные хомуты.
Специальный вентиляционный выход. Он подбирается в зависимости от диаметра гофрированной трубки и размеров отверстия в вентиляционной шахте.
Если вы решили монтировать воздуховод из пластика, то вам понадобится насадка на вытяжку. Она имеет определенный диаметр, который зависит от модели конструкции. Одна сторона такой насадки имеет прямоугольную форму.
Пластиковая труба прямоугольного профиля. Ее нужно подобрать по размеру насадки на вытяжку. Лучше взять с запасом, проще отрезать лишнее, чем бегать по магазинам и искать недостающий кусок.
Специальный г-образный переход.
Выход для вентиляции прямоугольной формы.

Для более надежной и герметичной установки следует запастись герметиком и малярным скотчем.
При монтаже воздухопровода следует придерживаться общих правил:

Нельзя сужать трубу без сильной необходимости. Вообще следует помнить – чем больше диаметр воздуховода, тем эффективней работа вытяжки.
Стоит избегать больших изгибов, иначе можно перекрыть доступ воздуха, что может повлиять на работу вытяжки.
Помните, что гофрированная труба материал довольно «нежный», он не терпит грубых механических воздействий. Если труба порвалась, то можно попробовать заклеить ее при помощи скотча, но это не дает гарантии герметичности.

Соблюдая эти правила, можно без труда установить воздуховод, при этом добиться высокой эффективности работы вытяжки.

Несколько советов

При установке вытяжки, основываясь на опыте специалистов, стоит придерживаться некоторых советов.

При монтаже нужно ориентироваться на рост хозяйки. Если ее рост ниже 160 см, то вытяжку лучше установить пониже. В этом случае оптимальное расстояние между плитой и вытяжкой будет 60 см.
Не стоит располагать какие либо провода над устройством. Во-первых, это нарушает технику пожарной безопасности, провода могут накалиться и вызвать пожар. Во-вторых, это портит общий эстетический вид. Согласитесь, висящие над вытяжкой провода только испортят общую картинку.
Любой прибор при своей работе издает шум. Какую бы модель вытяжки вы не приобрели, она все равно будет шуметь. Чтобы как-то снизить шум, стоит использовать пластиковый воздуховод. Его конструктивные особенности позволяют уменьшить шум.
При монтаже вытяжки стоит обратить пристальное внимание на прилагаемую инструкцию. В ней указаны все рекомендации по установки, они выработаны с учетом большого опыта по эксплуатации.
Если стены в вашем доме сделаны из сибита, то можно использовать простые саморезы. Это облегчит процесс монтажа, при этом крепление будет достаточно надежным. Но тут главное точно рассчитать место установки. Этот материал довольно легко крошиться, и повторное вкручивание самореза будет невозможно.

Теперь вы смело можете приступать к монтажу вытяжки на кухне, в этом нет ничего сложного, все когда-то приходится делать впервые. Главное соблюдать все рекомендации и инструкцию к устройству и тогда ваша вытяжка будет работать долго и эффективно.
