Уклон 1 20 сколько градусов, как рассчитать пандус для инвалидов?

Как начертить уклоны и конусность

Во многих деталях машин используются уклоны и конусность. Уклоны встречаются в профилях прокатной стали, в крановых рельсах, в косых шайбах и т. д. Конусности встречаются в центрах бабок токарных и других станков, на концах валов и ряда других деталей.

Уклон характеризует отклонение прямой линии от горизонтального или вертикального направлений. Для того чтобы построить уклон 1:1, на сторонах прямого угла откладывают произвольные, но равные величины (рис. 1). Очевидно, что уклон 1:1 соответствует углу в 45 градусов. Чтобы построить линию с уклоном 1:2, по горизонтали откладывают две единицы, для уклона 1:3 — три единицы и т. д. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а. Величину уклона на чертеже в соответствии с ГОСТ 2.307—68 указывают с помощью линии-выноски, на полке которой наносят знак уклона и его величину. Расположение знака уклона должно соответствовать определяемой линии: одна из прямых знака должна быть горизонтальна, другая — наклонена примерно под углом 30° в ту же сторону, как и сама линия уклона.

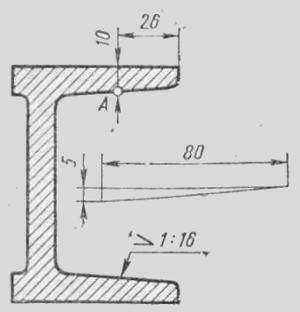

На рисунке в качестве примера построен профиль несимметричного двутавра, правая полка которого имеет уклон 1:16. Для ее построения находят точку А с помощью заданных размеров 26 и 10. В стороне строят линию с уклоном 1:16, для чего по вертикали откладывают, например, 5 мм, а по горизонтали 80 мм; проводят гипотенузу, направление которой определяет искомый уклон. С помощью рейсшины и угольника через точку А проводят линию уклона, параллельную гипотенузе.

Конусностью называют отношение диаметра основания конуса к его высоте. В этом случае конусность К=d/l. Для усеченного конуса К = (d-d1)/l. Пусть требуется построить конический конец вала по заданным размерам: d — диаметр вала — 25 мм; I — общая длина конца вала — 60 мм; l1 — длина конической части — 42 мм; d1 — наружный диаметр резьбы — 16 мм; К — конусность 1 : 10 (рис. 3, б). Прежде всего, пользуясь осевой, строят цилиндрическую часть вала, имеющую диаметр 25 мм. Этот размер определяет также большее основание конической части. После этого строят конусность 1:10. Для этого строят конус с основанием, равным 10 мм, и высотой, равной 100 мм (можно было бы воспользоваться и размером 25 мм, но в этом случае высота конуса должна быть взята равной 250 мм, что не совсем удобно).

Калькулятор расчета пандуса

Параллельно линиям найденной конусности проводят образующие конической части вала и ограничивают ее длину размером 42 мм. Как видно, размер меньшего основания конуса получается в результате построения. Этот размер обычно не наносят на чертеж. Запись М16X1,5 является условным обозначением метрической резьбы, о чем подробнее будет сказано дальше.

n
n

TBegin—>TEnd—>

n
n

Рис. 1. Построение уклонов

Перед размерным числом, характеризующим конусность, наносят условный знак в виде равнобедренного треугольника, вершину которого направляют в сторону вершины самого конуса. Знак конусности располагают параллельно оси конуса над осью или на полке линии-выноски, заканчивающейся стрелкой, как в случае надписи уклона. Конусность выбирают в соответствии с ГОСТ 8593—57 .

n
n

Рис. 2. Пример построения уклонов

TBegin—>TEnd—>

n
n

Рис. 3. Построение конусности

Пандусы для инвалидов

Пандус – это наклонная площадка, соединяющая две горизонтальные плоскости, расположенные на разной высоте. Такая конструкция устанавливается с целью обеспечения беспрепятственного перемещения инвалидных колясок и других колесных механизмов с одного уровня на другой.

Пандусы бывают следующих видов:

Стационарные — размещаются у входов в помещения,устанавливаются на длительный сроки изготавливаются индивидуально, с учетом всех особенностей места их монтажа. Конструкции такого типа бывают одно- и двухпролетные.
Откидные -складывающиеся конструкции для инвалидов , которые устанавливают в тех местах, где пространство несколько ограничено. При необходимости конструкцию можно сложить и отодвинуть, чтобы она не загораживала основной проход. При этом изделие фиксируется на стене или перилах с помощью специальных приспособлений.
Съемные – это рампы, раздвижные и телескопические пандусы, а также роллпандусы (имеют сравнительно малые размеры и могут скручиваться,как коврик).

Они достаточно удобны, благодаря своей компактности и мобильности.

Пандусы изготавливаются в соответствии с нормами проектирования — СНиП 35-01-2001; СП 59.13330.2012; ГОСТ Р 51261-99

1. Размеры

Перед подъемом и в конце спуска инвалидного пандуса обязательно должны присутствовать площадки, размеры которых должны превышать габариты инвалидной коляски.
При сооружении конструкции на лестнице с двумя и более пролетами, монтируются промежуточные площадки, позволяющие развернуть инвалидную коляску. Размеры такой площадки : ширина в два раза превышает ширину марша, а глубина — минимум 150 сантиметров.
Ширина конструкции, если на ней предусмотрено одностороннее движение инвалидов составляет минимум 900 мм, а с двухсторонним движением – 1800мм. Во втором случае угол наклона уменьшается до 6.7%. Возможен также вариант с установкой поручня посредине конструкции.

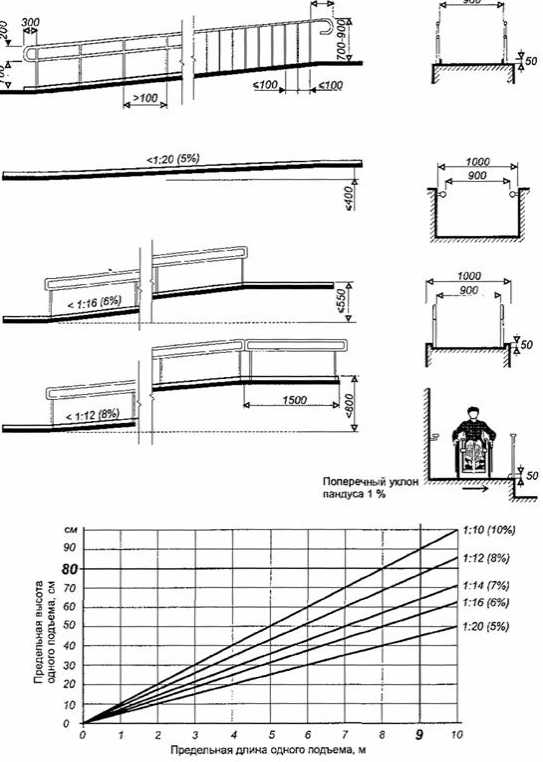

2. Угол наклона пандуса для инвалидных и детских колясок

Уклон пандуса — одна из важнейших его характеристик, т. к. если наклонные поверхности пандуса выполнены с уклоном, превышающим нормы, тоего использование небезопасно как для инвалидов, так и для родителей с детскими колясками. Величина допустимого уклона пандуса регламентируется СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001 (документ введен в действие 01.01.2013).

Нормативный угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м. В ряде случаев допускается увеличение максимального уклона пандуса:

до 1:12 (8% или 4,76 градуса) — для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м;
до 1:10 (10% или 5,71 градуса) — при перепаде высот полов менее 0,2 м.

Как рассчитать угол наклона пандуса?

1 способ.

Наклон пандуса = H (перепад высот, который необходимо оборудовать пандусом) / L (длина горизонтальной проекции наклонного участка пандуса).

Например, для того, чтобы рассчитать пандус для входа в здание, высота крыльца которого составляет 0,4 м, необходимо использовать соотношение 1:12.

Расчет угла наклона пандуса

Составляем простую пропорцию L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м.В результате расчётов мы видим, что такой пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.

Наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:

Единицы измерения уклона пандуса

Норматив	Значение в %	Значение в градусах
стандартный по СП 59.13330.2012	5%	2,86 градуса
для временных сооружений	8%	4,76 градуса
при перепаде высот до 0,2 м	10%	5,71 градуса

2 способ.

Уклон пандуса определяется СНиП 35-01-2001 и СП 59.13330.2012

В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов. В СНиП 35-01-2001 допустимый уклон пандуса составляет1:12 (или 8%), а по СП 59.13330.2012 — 1:20 (или 5%).

Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012,возможно проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.: допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Высота порога (м) * 100

Длина пандуса (м) = ——————————

% уклона

Уклон и Конусность

Иногда, в задачах по начертательной геометрии или работах по инженерной графике, или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.

Что такое уклон? Как определить уклон? Как построить уклон? Обозначение уклона на чертежах по ГОСТ.

Уклон.

Как рассчитать пандус?

Уклон это отклонение прямой линии от вертикального или горизонтального положения.
Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

Построение уклона. На примере (рисунок ) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

Обозначение уклона на чертежах. Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307—68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

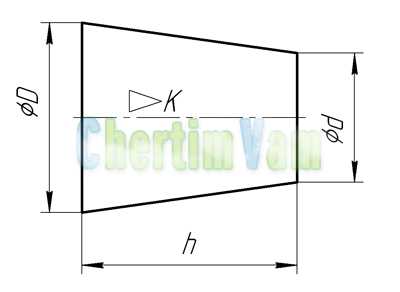

Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

Конусность

. Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.

Обозначение конусности на чертежах. Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с . Также на чертеже допускается указывать и дополнительные размеры, как справочные.

Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.

Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах.
Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16», десятичной дробью 0,2 и в процентах 20.
Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.

Установка пандусов для маломобильных групп.

Новый уклон пандуса для инвалидов — очень мал!

Уточняйте цену.

Установка пандусов для маломобильных групп

Первое на что стоит обратить внимание при установки пандуса — это его уклон. Уклон является важнейшей характеристикой во время установки, если во время установки пандуса допустить ошибку либо уход от нормы — использование такого пандуса буден не безопасно для самого инвалида. Нормативные акты, которые регламентируют угол наклона СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001, документ введен в действие 01.01.2013..

В акте точно сказано, что нормативный угол наклона для пандусов и колясок должен быть 1:20 в процентном отношение это 5 процентов или примерно 2,86 градуса. Также допускаются некоторые расхождение так: До 1:12 т.е 8% или 4,76 градуса — для возведение временных сооружений и объектов производственной инфраструктуры, обязательным условием возведение является горизонтальная площадка не менее 0,5 метров, в купе с соотношением одного марша пандуса не более 6 метров. до 1:10 т.е 10% или 5,71 градуса — при минимальных перепадов высот менее 0,2 метра.

Как рассчитать угол наклона пандуса?

На данный вопрос существует точный и однозначный ответ. Формула: наклон пандуса = H / L. По данной формуле, где H = перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Уклон пандуса для инвалидов. Пример расчетов для, к примеру, поставлена задача, рассчитать пандус для входа в здание. Высота крыльца = 0,4м. Необходимое соотношение 1:12, составляем пропорцию L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м. Если говорить об единицах измерение, которое мы используем при работе, то накол чаще всего выражен в градусах, также в процентах, и в виде отношений высоты к длине.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине. В тех документах, которые были в начале статьи законодатель допустил разночтение, а именно, по стандартному углу наклона пандусов для инвалидов в документе СНиП 35-01-2001, указано, что возможен уклон 1:12 либо 8%, в то время как в другом документе СП 59.13330.2012 — он равен 1:20 (или 5%). При возможных колизии с законом, учитывается СНиП 35-01-2001, так как данный документ является Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р.

Если у вас остались вопросы Мы всегда на них сможем ответит по телефону, который указан на сайте.

Предлагаем пандус для маломобильных групп по нормам СНиП и ГОСТ, оборудование для инвалидов и пандус для маломобильных групп от производителя, заказ и установка в Москве и по России. Обращайтесь

Как рассчитать угол уклона и длину пандуса?

Расчет уклона пандуса для инвалидов

Согласно нормативно-правовым нормам Российской Федерации ответственность за установку пандуса для инвалидов несет владелец помещения/здания. За неисполнение требований СНиП, ГОСТ и СП предусматриваются санкции (ст. 13 Кодекса об административных правонарушениях) в виде штрафа или временного приостановления административной деятельности. Пандус должен быть безопасным, надежным и соответствовать нормам по ширине, углу наклона, наличию поручней и пр.

Каким должен быть уклон пандуса

Угол наклона пандуса должен соответствовать определенным нормам для удобства инвалидов-колясочников. Если инвалид не замечает уклона, и передвигается по пандусу легко, то с пандусом все в порядке. Согласно Своду правил 59.13330.2012, при монтаже пандуса следует учитывать следующие нюансы:

Установка пандуса обязательна, если перепад высот между поверхностями, которые должен преодолеть инвалид, более 4 см.
Уровень уклона пандуса зависит от его минимальной высоты и длины. Чем больше высота, на которую заезжает колясочник, тем длиннее будет пандус.
Уклон не должен превышать 8% (4,8 градуса) при установке временного пандуса с высотой до 50 см и 5% (2,9 градуса) на каждые 80 см длины при установке стационарного пандуса (высота может быть больше 50 см).
Пандус нельзя установить сразу на определенной высоте.
Как рассчитать длину пандуса
В начале и в конце конструкции, а также каждые 8-9 м пандуса должна быть ровная площадка для отдыха и/или разворота.
Поверхность пандуса шириной 1 м должна быть покрыта противоскользящими материалами и иметь по краям бортики высотой 5 см.

Формула вычисления угла наклона и длины пандуса

Чтобы рассчитать правильный угол установки пандуса и его длину, соответствующую нормам, используются следующие формулы:

Для вычисления нужной длины:1 (единица) / угол наклона*высота подъема. Например, при нормативном значении угла 5% и высоте 80 см мы получаем 1/5*80=16, то есть длину 16 м.
Для вычисления правильного угла: высота подъема в см/длина пандуса (предполагаемая) в м. Например, высота поверхности, на которую должен попасть инвалид, составляет 1 м (100 см), и вы предполагаете, что пандуса длиной 12 м должно хватить. Вычисляем: 100/12=8,3. 8,3% — недопустимый уклон пандуса.

Если у вас возникли вопросы по поводу расчета уклона пандуса или его установки, звоните в компанию «ММС», сотрудники которой окажут профессиональную помощь. Наш номер 8 800 301-15-21.

Возврат к списку

Уклон и Конусность — Определение, обозначение на чертеже, формула расчёта уклона и конусности

Что такое уклон? Как определить уклон? Как построить уклон? Обозначение уклона на чертежах по ГОСТ.

Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.
Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

Конусность. Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.

chertimvam.ru

2.1.2.Построение уклона и конусности

Уклон – это величина, которая характеризует наклон одной линии по отношению к другой. Уклон i прямой АС относительно прямой АВ (рис. 37) определяется как отношение разности высот двух точек А и С к горизонтальному расстоянию между ними:

Уклон может быть выражен простой дробью, десятичной или в процентах.

Рис. 37. Уклон прямой

Рис. 38. Построение прямой с уклоном 1:5

Задача. Через точку А провести прямую АС с уклоном 1:5 к горизонтальной прямой (рис. 38). Из точки А проводят горизонтальный луч и откладывают на нем пять произвольных равных отрезков. На перпендикуляре, восстановленном из конечной точки В, откладывают одну такую часть. Уклон гипотенузы АС треугольника АСВ будет равен 1:5.

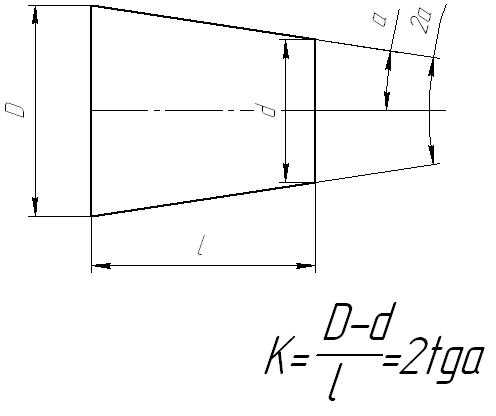

Конусность К определяется как отношение разности диаметров D и d двух поперечных сечений конуса к расстоянию между ними (рис. 39).

Рис. 39. Конусность

Рис. 40. Построение конусности 1:5

Конусность, как и уклон, выражается простой дробью, десятичной или в процентах. На рис. 40 показано построение конусности 1:5. ВС=FЕ.

2.1.3. Лекальные кривые. Построение эллипса и эвольвенты

Очертания многих элементов деталей в машиностроении, в строительных конструкциях и различных инженерных сооружениях имеют кривые линии. Кривые, графическое построение которых производят циркулем, называются циркульными кривыми (окружности, коробовые кривые, завитки). Кривые, графическое построение которых выполняется с помощью лекал, называются лекальными кривыми (эллипс, парабола, гипербола и т.д.).

Эллипсом называется геометрическое место точек М плоскости, сумма расстояний которых от двух данных точек F₁ и F₂ есть величина постоянная и равна отрезку АВ (рис. 41,а).

Точки F₁ и F₂ называются фокусами эллипса; отрезок АВ — большой осью; отрезок СD, перпендикулярный к АВ – малой осью; точка О – центром эллипса. Каждой точке эллипса соответствуют две точки, расположенные симметрично относительно большой и малой осей, и одна точка, расположенная симметрично относительно центра эллипса О. На рис. 42,б, а точки, симметричные М, обозначены М₁, М₂ и М₃.

Рис. 41. Эллипс

Прямая, проходящая через центр эллипса, называется его диаметром. Большая и малая оси называются главными диаметрами эллипса. Два диаметра эллипса называются сопряженными, если каждый из них делит пополам хорды, параллельные другому диаметру.

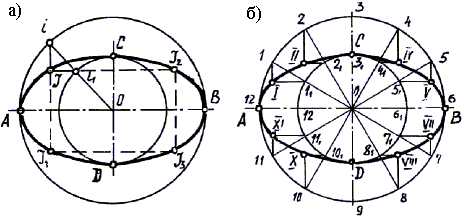

Рассмотрим один из способов построения эллипса по большой АВ и малой СD осям (рис. 41, а, б):

1). Из центра О проводим вспомогательные окружности диаметрами соответственно равным величине большой оси эллипса АВ и малой СD.

2). Для построения любой точки J эллипса (рис. 42,а) из центра О проводим любую секущую прямую и отмечаем точки i и i₁ пересечения ее со вспомогательными окружностями.

3). Из точки i на большой окружности проводим прямую, перпендикулярную большой оси АВ, через точку i₁ – прямую, перпендикулярную малой оси СD. Точка J пересечения этих прямых является искомой точкой эллипса. Помня о свойстве симметрии эллипса, определяем J₁, J₂ и J₃.

В практической работе (рис.42,б) секущие прямые проводят через точки деления большой окружности на 12 и более равных частей.

Рис. 42. Построение эллипса по большой АВ и малой СD осям.

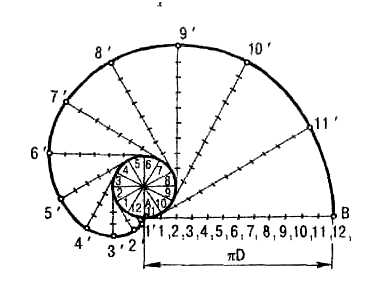

Эвольвента— плоская кривая, образуемая траекторией любой точки прямой линии, перекатываемой по окружности без скольжения.

Рассмотрим способ построения эвольвенты окружности (рис.43):

1). Из конечной точки вертикального диаметра А(самая нижняя точка окружности) проводят касательную, на которой откладывают длину окружности (πD). Этот отрезок и окружность делят на одинаковое количество частей (например, 12).

2). В точках 1, 2, 3…11на окружности проводят касательные к ней, на которых соответственно откладывают отрезкиА1₁, А2₁, А3₁…А11₁.

3). Полученные точки 1’…12’будут принадлежать очерку эвольвенты окружности. Соединяют эти точки при помощи гладкой лекальной кривой.

Рис.43. Эвольвента окружности.

studfiles.net

Нормальные конусности и углы

Источник: ГОСТ 8593-81

Конусность К есть отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними.

Уклон «i» есть отношение разности размеров двух поперечных сечений к расстоянию между ними.

Таблица 1. Углы конусности

Конусность К	Угол конуса 2а	Угол уклона а	Исходное значение (К или 2а)
1:200	0°7’11»	0°8’36»	1:200
1:100	0°34’23»	0°17’11»	1:100
1:50	1°8’46»	0°34’23»	1:50
1:30	1°54’35»	0°57’17»	1:30
1:20	2°51’51»	1°25’56»	1:20
1:15	3°49’6″	1°54’33»	1:15
1:12	4°46’19»	2°23’9″	1:12
1:10	5°43’29»	2°51’45»	1:10
1:8	7°9’10»	3°34’35»	1:8
1:7	8°10’16»	4°5’8″	1:7
1:5	11°25’16»	5°42’38»	1:5
1:3	18°55’29»	9°27’44»	1:3
1:1,866	30°	15°	30°
1:1,207	45°	22°30′	45°
1:0,866	60°	30°	60°
1:0,652	75°	37°30′	75°
1:0,500	90°	45°	90°
1:0,289	120°	60°	120°

К оглавлению

glavconstructor.ru

Конусность — Википедия

Материал из Википедии — свободной энциклопедии

а — полный конус.
б — усеченный конус.
В качестве примера приведено условное обозначение конусности по ГОСТ 2.307-68.

Конусность (C) — отношение диаметра окружности (D) основания конуса к его высоте (H) для полных конусов или отношение разности диаметров двух торцевых поперечных сечений конуса (D и d) к расстоянию между ними (L) для усеченных конусов. Конусность, как правило, выражается в отношении двух чисел например конусность 1:10 означает что высота полного конуса в 10 раз больше диаметра основания.

C=DH=D−dL{\displaystyle C={\frac {D}{H}}={\frac {D-d}{L}}}

Также конусность может задаваться углом вершины конуса (α). Половина угла вершины конуса называется уклоном конуса (α/2).

C=2tg(α/2){\displaystyle C=2tg(\alpha /2)}

В некоторых странах (в основном это страны с распространенной имперской системой длины) конусность задают в виде диаметра основания конуса единичной высоты. Например 0,6 дюйма на фут или 0,05 дюйма на дюйм, что соответствует конусности 1:20.

Конусность может задаваться в процентах и промилле.

ГОСТ Р 53440-2009 (ГОСТ 8593-81 утратил силу на территории РФ с 01.01.2012) предусматривает следующие конусности:

1:500, 1:200, 1:100, 1:50, 1:30, 1:20, 1:15, 1:12, 1:10, 1:8, 1:7, 1:6, 1:5, 1:4, 1:3, 30°, 45°, 60°, 75°, 90°, 120°

Конусность	Угловая конусность	Уклон конуса
1:200	0° 17’ 12”	0° 8’ 36”
1:100	0° 34’ 23”	0° 17’ 11”
1:50	1° 8’ 45”	0° 34’ 23”
1:30	1° 54’ 35”	0° 57’ 17”
1:20	2° 51’ 51”	1° 25’ 56”
1:15	3° 49’ 6”	1° 54’ 33”
1:12	4° 46’ 19”	2° 23’ 9”
1:10	5° 43’ 29”	2° 51’ 45”
1:8	7° 9’ 10”	3° 34’ 35”
1:7	8° 10’ 16”	4° 5’ 8”
1:5	11° 25’ 16”	5° 42’ 38”
1:3	18° 55’ 29”	9° 27’ 44”
1:1,866	30°	15°
1:1,207	45°	22° 30’
1:0,866	60°	30°
1:0,652	75°	37° 30’
1:0,500	90°	45°
1:0,289	120°	60°

ru.wikipedia.org

Уклоны. Практика — на уровне глаз

Часть первая — теоретическая, в которой разбираем, что такое уклон
Часть вторая — техническая, про моделирование уклонов в 3D программах (ArchiCAD и SketchUp)
Часть третья — практическая, примеры из жизни

Время от времени приходится иметь дело с уклонами вообще, и пандусов в частности. «Один к шести», «один к двенадцати», десять процентов, восемь процентов и т.п. Что это? Теоретически это мы разобрали ранее, но хотелось бы знать, как это выглядит в натуре, чтобы понимать как будет «работать» то, что начертишь. В чём разница для «пользователя»? О чём говорят цифры: полого это или круто, удобно или неудобно, и насколько одно отличается от другого?

Пандусы
В СНиПе 31-06-2009 «Общественные здания и сооружения» (п. 5.6) по поводу уклонов пандусов говорится:
Уклон пандусов на путях передвижения людей не должен превышать:
внутри здания, сооружения — 1:6; снаружи — 1:8; на путях передвижения инвалидов на креслах-колясках, в том числе в стационарах лечебных учреждений — от 1:10 до 1:12.

На фото ниже представлены пандусы внутри здания с указанными уклонами — 1:6 и 1:12. Сразу видно, что 1/6 круче, чем 1/12. Заметно круче.

Посмотрели, теперь опишем физические ощущения от ходьбы по данным пандусам, и начнём с малого уклона.

1/12
Он же 8% (i=0,08), он же 4,8°. Это максимально допустимый уклон пандуса для инвалидов, согласно
СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения», раздел «Лестницы и пандусы»
п.3.29 Максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м при уклоне не более 8 %.
Стоит отметить, что там же, в разделе «Участки и территории» указана меньшая цифра:
3.3 Продольный уклон пути движения, по которому возможен проезд инвалидов на креслах-колясках, как правило, не должен превышать 5 %

То есть уклон вне зданий должен быть более пологим. Почему так? Условиями из пункта 3.29 вводятся ограничения в виде перепада высот (0,8 метра) и максимального уклона (8%). При данных условиях максимальная длинна горизонтальной проекции пандуса составит 9,6 метра. В п.3.3 таких ограничений нет, а значит длина может быть любой. Важно, что на удобство перемещения по наклонной плоскости влияет не только величина уклона, но и длинна наклонной поверхности. Поэтому, чем больше длина пандуса, тем меньше должен быть уклон. Даже крутой уклон, преодолеваемый за один шаг, может восприниматься легче, чем более пологий, но продолжительный. Дальнейшие примеры наглядно продемонстрируют, что такое 8% без ограничения длины. Мало не покажется.

Подъём
Переход от ровной поверхности к наклонной почти не заметен, но примерно на шестом шаге инерция горизонтального движения заканчивается, и начинает ощущаться лёгкий подъём.

Спуск
С первого шага отчётливо ощущается изменение характера поверхности (наклон плоскости). При каждом шаге чувствуется небольшой провал.

По ощущениям идти по нему не сложно, но шаг уже явно не такой как по ровной поверхности. Уже вполне отчётливо чувствуется уклон. Если он чувствуется для обычного пешехода, то думаю, что для человека на инвалидной коляске он ощутим очень даже. Подтверждением этого могут быть слова автора книги «Доступная среда глазами инвалида» Елены Геннадьевны Леонтьевой eleont:
Уклон поверхности до 5%, на мой взгляд, можно называть не пандусом, а просто изменением рельефа, выравниванием поверхности, пологим съездом, так как при таком уклоне инвалиду на коляске не требуется посторонняя помощь.
Уклон более 5% вызывает определенные трудности для инвалида на коляске, поэтому необходима установка поручней с двух сторон или помощь сопровождающего.

Архитекторы и проектировщики, имейте это в виду. Если есть возможность заложить в проект более пологий пандус – делайте обязательно. 1/16 (6%) – хорошо, 1/18 – замечательно, 1/20 (5%) – просто великолепно! Прислушайтесь к мнению людей в инвалидной коляске, и не дай нам Бог оказаться на их месте.

Интересно, что при уклоне 1/12 (8%) перепад высоты на один шаг (60 см) составляет 5 см. В нормах тоже фигурируют 5 см.[Нажмите, чтобы прочитать]
СНиП 31-06-2009 «Общественные здания и сооружения», п.5.9. В полу на путях движения не допускаются перепады высотой менее трех ступеней (при высоте ступеней не менее 0,12 м) и пороги выше 0,05 м.
или
СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений», п.6.24. В селитебных районах, в местах размещения домов для престарелых и инвалидов, учреждений здравоохранения и других учреждений массового посещения населением следует предусматривать пешеходные пути с возможностью проезда механических инвалидных колясок. При этом высота вертикальных препятствий (бортовые камни, поребрики) на пути следования не должна превышать 5 см; не допускаются крутые (более 100‰) короткие рампы, а также продольные уклоны тротуаров и пешеходных дорог более 50‰. На путях с уклонами 30 — 60‰ необходимо не реже чем через 100 м устраивать горизонтальные участки длиной не менее 5 м.

По моим наблюдениям перепады высотой до 4 см при движении практически не замечаются. А вот 5 см это та крайняя высота, которая уже слабо, но ощущается как препятствие. Его еще явно не переступаешь, но уже нога движется иначе. Колено приподнимается чуть выше, чем при ходьбе по ровной поверхности, и стопа как бы переносится над препятствием.
Почему это так, в какой-то мере можно объяснить тем, что «центр тяжести тела во время Х. совершает движения во всех трёх плоскостях. По вертикали амплитуда его перемещений достигает 4—5 см»— М.: Советская энциклопедия 1969—1978

В связи с этим любопытным представляется, что СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» требует в местах пересечения тротуаров с проезжей частью высоту не более 4 см.
3.4 Высота бортового камня в местах пересечения тротуаров с проезжей частью, а также перепад высот бордюров, бортовых камней вдоль эксплуатируемых газонов и озелененных площадок, примыкающих к путям пешеходного движения, не должны превышать 0,04 м.

Скорее всего, что в данном случае такая цифра вытекает из возможности колеса коляски преодолевать такие перепады высот, а не из-за особенностей ходьбы пешеходов. Хотя Елена Геннадьевна, в своей книге, даёт такой комментарий по этому поводу:
В России почему-то считается, что все инвалиды без исключения могут без проблем преодолеть перепад в 4 см. На самом деле это не так. В международной практике максимально допустимая высота перепада уровней составляет не более 1,3–1,5 см.
Леонтьева Е.Г. Доступная среда глазами инвалида: научно-популярное издание. – Екатеринбург: «БАСКО», 2001. – с.37.

Тем не менее такая норма на руку и пешеходам, так как обеспечивает для них постоянство ритма ходьбы, а значит и её удобство и комфорт.

1/6
Он же 17% (i=0,17), он же 9,5°. Это предельный, максимально допустимый, уклон пандуса для передвижения людей внутри здания, согласно
СНиП 31-06-2009 «Общественные здания и сооружения» п.5.6, который уже воспринимается «горкой». Круче делать нельзя.

Подъём
С первого шага ритм и характер ходьбы меняется — скорее поднимаешься, чем идёшь вперёд. Скорость заметно падает. Шаг короче обычного, тело наклоняется вперёд, чувствуются усилия толчковой ноги. Для придания телу дополнительной динамики в работу включаются руки. Идти по нему не легко, есть ощущение, что по лестнице перемещаться легче. Может быть просто это связано с непривычностью движений, а не с количеством прилагаемых усилий.

Спуск
Чувствуется «тянущая» вперёд сила, для противодействия которой корпус тела отклоняется назад. При каждом шаге но́ги пружинят, и прилагаются усилия для гашения силы ускорения. Иначе шаг легко может перейти в бег.

Дороги
Выше был показан уклон 8% (1/12). Но это было внутри здания, а теперь рассмотрим его снаружи.
Подходящие параметры есть у дороги и тротуаров по пр.Ватутина (от ул.Костюкова до ул.5 Августа), где на перекрёстке пр.Ватутина-ул.Костюкова, в направлении центра города, установлен знак 1.13 «Крутой спуск» с указаным уклоном 9%.

Думаю, что те, кто тут проходил или проезжал уклон этот маленьким не назовут

Как известно, знак указывает лишь угол между началом и концом участка дороги, а в этом промежутке, в каждый отдельный момент, угол может быть разным. Что и показали натурные замеры. Уклон 9% соответствует лишь участку дороги от перекрёстка пр.Ватутина-ул.5 Августа до пешеходного моста. Дальше, до пересечения с ул.Костюкова, уклон равен 8%.

Длина участка с уклоном 8-9% около 250 метров. Не всякий велосипедист осиливает такой подъём, многие идут пешком.

8% Спуск и подъём
Спуск не вызывает особых трудностей, а ощущения при ходьбе были описаны выше. Длительный же подъём, при таком уклоне, даётся не легко. Во время подъёма чувствуется как переставляются ноги, примерно так же, как по лестнице. Обращаешь на это внимание. Мышцы спины начинают выделять тепло. К концу подъёма наблюдается учащённое сердцебиение, увеличивается глубина дыхания и ощущается напряжение мышц ног, в особенности икр.

Если продолжить идти по пр.Ватутина в сторону центра, то на пути встретятся участки с уклонами 5, 7 и 4%

7%
Близко по ощущениям к 8%, но немного легче. Ещё нет глубокого дыхания, учащённого сердцебиения и взмокшей спины. Лёгкий вариант 8%.

5%
Спуск лёгкий, но перемещение уже не совсем «свободное», как при ходьбе по ровной поверхности.
При подъёме чувствуется слабое, еле заметное, приложение усилий, преодоление. Дыхание держится в «нормальном» режиме.

Выводы
Уклон поверхности до 4% включительно не имеет каких-либо существенных различий с ходьбой по горизонтальной поверхности. 5% представляется граничным значением, при котором уже начинают появляться лёгкие изменения в характере ходьбы. Ещё двигаешься без затруднений, но уже различается наклон поверхности. Уклоны больше 5% меняют режим ходьбы, и чем больше уклон, тем изменения заметнее. От величины уклона поверхности зависит расстояние, которое можно пройти без утомления. Чем больше уклон, тем меньше расстояние. Например, при уклоне 2% пройти 1-2 километра не составит труда, а если уклон 8%, то можно запыхаться уже на 150 метрах (при подъёме).

Для объяснения этого можно вспомнить то, что удалось найти по механике ходьбы. Для демонстрации движения человека по наклонной плоскости, я использовал картинку из статьи Адама Саммерса (Adam Summers) «The Biomechanist Went Over the Mountain», размещённой на сайте Natural History Magazine. Повторю её тут.

Данные и картинка © Natural History Magazine

На ней показана последовательность движений человека при ходьбе по ровной поверхности (1), с уклоном 5°(~8%) (2) и уклоном 15°(~26%) (3). Белыми точками обозначено положение общего центра масс (ОЦМ) тела человека, который при ходьбе действует как груз на конце перевёрнутого маятника. Амплитуда перемещений ОЦМ по вертикали составляет 4-5 см, при этом бо́льшая часть энергии (около 65%), затраченной на изменение высоты ОЦМ, сохраняется. Ходьба по плоскости с небольшим уклоном увеличивает затраты энергии на работу маятника, и амплитуду перемещений ОЦМ (2). Часть энергии расходуется на тепло, выделяемое мышцами, а часть всё ещё остаётся для последующих шагов. Но когда уклон становится больше (3), то уже вся энергия тратится на один шаг (так же, как и при восхождении по лестнице).

Отсюда можно вывести ориентировочную классификацию уклонов для пешеходной ходьбы на большие расстояния:
•    идеальный   0-2%
•    нормальный   2-4%
•    допустимый   5-6%
•    предельный   7-8%
всё что сверх 8% можно считать затруднительным с различной степенью тяжести.

Таким образом, судя по мои субъективные впечатлениям, увеличение затрат энергии на работу маятника начинается с уклона 5%.

Разница между уклонами в 2% ощущается и различается кинестетически (т.е. суставами и мускулами в движении).
При больших отрезках одного уклона изменения даже в 1% могут быть визуально заметны.

[Инструмент]
Инструмент
Для измерения уклонов использовал самостоятельно изготовленный прибор простой конструкции. Деревянная рейка длиной 1,10 метра (уж какая была), к которой прикреплён плотный картон (3 мм). На нём лист со шкалой и стрелка с грузиком. Можно в качестве стрелки использовать грузик подвешеный на нитке, но в таком случае придётся дольше ждать прекращеня колебаний.

шкала уклономера в процентах pdf, svg

Есть и второй, более современный и компактный, вариант — с помощью приложения Smart Protractor.

У него в настройках можно выставить показ измерений в радианах, градусах или процентах.
Неплохое приложение, но при измерении малых уклонов, из-за небольшой длины смартфона, точность может быть ±1%, а это многовато. В общем, использовать можно, но для качественного измерения нужно вначале точно откалибровать, а потом желательно сделать несколько замеров и сравнить их с показаниями механического уклономера. Это для понимания условий точного измерения (как держать смартфон, на что ставить, и т.п.)

На этом трилогия «Уклоны» завершена
до этого были:
Часть первая — теоретическая, в которой разбираем, что такое уклон
Часть вторая — техническая, про моделирование уклонов в 3D программах (ArchiCAD и SketchUp)

Напоследок скажу, что всё что описано выше не более чем личные впечатления. Мне это нужно, чтобы в процессе проектирования не только опираться на цифры из нормативных документов, но и иметь кинестетическое представление о них. Также буду признателен, если поделитесь своими впечатлениями, наблюдениями или дополнениями.

© Gre-kow, 2015. gre-kow.livejournal.com
При копировании активная ссылка http://gre-kow.livejournal.com/26916.html обязательна

gre-kow.livejournal.com
