Как производится монтаж колодца. И что нужно при этом учитывать



Монтаж колодца зависит от типа, назначения и расположения устройства. В любом случае, такое сооружение представляет собой заглубленную в землю конструкцию, возведение которой предусматривает соблюдение ряда специфических требований и условий. При монтаже должны учитываться особенности местности и санитарные нормы. Колодец любого типа имеет сложное строение, но сделать его на собственном участке можно своими руками.

403 Forbidden

---

nginx

Последовательность работ

Монтаж дренажного колодца или соответствующего элемента канализационной системы включает несколько основных этапов:

1. Выбор места. При определении места строительства важно соблюсти все санитарные нормы. Кроме того, устье колодца должно быть немного ниже уровня строения, для обеспечения сточного самотока. Также следует предусмотреть свободный подход, а при необходимости — подъезд к сооружению.
2. Рытье шахты. Размеры накопительных и фильтрующих полостей рассчитываются исходя из реального объема сточных вод (учитывается количество источников стока, число проживающих людей, тип строения и т.д.). Например, для семьи из трех человек выбирается объем не менее 4 куб.м. Глубина шахты выбирается с учетом формирования подушки и, как правило, находится в пределах 2,5-3 м. Чаще всего, рытье обеспечивается вручную (лопатой, ломом).
3. Обустройство дна. Донная система колодца зависит от его типа. При сухом исполнении основание изготавливается путем бетонной заливки. В этом случае вначале укладывается подушка из гравия и песка толщиной 20-30 см, армирующий слой из стальных стержней диаметром 12-16 мм и гидроизоляция из рубероида. Затем заливается слой бетона толщиной 15-20 см. При строительстве промежуточного накопительного колодца бетонная стяжка выполняется с уклоном в сторону дальнейшего стока. Фильтрующий колодец не должен иметь герметичного дна. Основание выполняет роль фильтра и изготавливается путем засыпки гравия или гальки общей толщиной 0,6-0,8 м.
4. Возведение стенок. В качестве материала для колодезных стен применяются такие материалы: бетонный раствор (заливка), бетонные кольца, кирпич или камень. В последнее время широкое применение находят готовые пластмассовые емкости. Заливка бетоном производится в смонтированную опалубку с использованием армирующих элементов. Бетонные колодезные кольца устанавливаются друг на друга, а стык заделывается цементным раствором. Кирпичная или каменная кладка производится на песчано-цементный раствор.
5. Герметизация стенок. Слой гидроизоляции накладывается с внешней стороны в зазоре между стенкой и грунтом. В качестве материала используется битум, рубероид.
6. Обустройство устья колодца. Сверху конструкции устанавливается колодезная железобетонная плита с отверстием для установки люка. Производится монтаж крышки люка — съемная или откидная конструкция.

При строительстве канализационных или дренажных колодцев нельзя забывать о подведении трубопровода. Обычно при возведении стен для ввода и вывода трубы формируются соответствующие отверстия, а установка трубопровода производится после завершения строительства колодца. Естественно, что все стыки должны быть надежно загерметизированы.

Колодец для водоснабжения

Питьевой колодец предназначен для подъема на поверхность чистой грунтовой воды. С учетом этого он отличается значительно большей глубиной шахты (в среднем 12-15 м, но иногда и более 20 м). Конструкция его включает как подземную, так наземную (оголовок) часть.

Подземная система представляет собой шахту или скважину с прочными, герметичными стенками и естественным дном с фильтрующей способностью. В задачу колодезного ствола входит сбор достаточного объема чистой воды, исключая ее загрязнение через боковые стенки от осадков, паводковых вод и т.д. Конструкция подземной части должна иметь достаточную механическую прочность, надежно противостоящую грунтовой подвижке, зимнему промерзанию и влиянию иных факторов.

Наземная часть обеспечивает такие функции: подъем и распределение воды, защита колодца от внешних воздействий (грязь, осадки и т.д.). Она включает следующие необходимые конструктивные элементы: обустроенный колодезный выход на поверхность, подъемное устройство и защитные конструкции (навес, кровля, люк и т.п.). Наиболее популярным типом подъемного механизма является ворот с ручным приводом и закрепленным на нем тросом с ведром.

Строительство питьевого колодца

При строительстве колодца любого типа своими руками надо подготовить соответствующий инструмент:

1. Для рытья шахты: лопата совковая и штыковая, лом, фал страховочный, ремень монтажный.
2. При проведении бетонных работ: миксер строительный, мастерок, шпатель, емкости для раствора.
3. Для работы с древесиной: циркулярная пила, рубанок, ножовка, болгарка, стамеска, молоток, электродрель.
4. Дополнительный инструмент: кисть малярная, нож, ножницы, полиспаст, шпагат строительный, кувалда, напильник, отвес, уровень строительный, рулетка.

Монтаж колодца для водоснабжения имеет свои специфические особенности. Весь процесс строительства можно подразделить на следующие этапы:

1. Выбор места. Производится в соответствии с санитарными нормами, при этом учитывая расположение стоков, глубину уровня грунтовых вод, наличие источника чистой воды на минимальной глубине. Перед началом строительства придется провести изыскательские работы по установлению такого источника.
2. Рытье шахты. Работы необходимо проводить с учетом глубины котлована. Для исключения обрушения стенок проводятся укрепляющие мероприятия.
3. Обустройство дна. Забор воды производится через донный участок, а потому он должен выполнять роль фильтра. С этой целью формируется трехслойное днище: внизу слой мелкого щебня толщиной 8-10 см, затем щебень средней фракции толщиной 15-17 см и сверху слой крупного щебня толщиной 17-20 см.
4. Возведение стенки. Наибольшей популярностью пользуются такие конструкции подземной части: деревянный сруб и бетонный колодец. В первом случае собирается секциями по 4-6 венцов, которые поочередно монтируются на поверхности и в готовом виде опускаются в шахту. После опускания каждой секции снаружи укладывается слой гидроизоляции (рубероид, битумное покрытие), а зазор заполняется землей с тщательной трамбовкой. Крепление секций между собой осуществляется досками. Полностью собранный сруб возвышается над землей на высоту 55-65 см, а участок его выхода на поверхность обустраивается откосом из щебня с заливкой глиняным или цементным раствором. В последнее время приоритет отдается колодцу из бетонных колец. Применяются секции диаметром порядка 1 м. Между собой кольца скрепляются металлическими скобами, а стык заделывается бетонным раствором. С наружной стороны накладывается гидроизоляция в виде битумного слоя.
5. Сооружение оголовка. Типовой вариант конструкции наземной части колодца: обустроенный шахтный выход на высоту до 70 см с формированием полки для ведер и возможностью сесть; подъемный механизм и двухскатный навес, закрепленный на двух стойках. Подъемный ворот изготавливается из оцилиндрованного бревна диаметром 26-40 см и длиной 1-1,2 м. С одной стороны формируется рукоятка, с помощью которой можно легко вытянуть наполненное ведро с глубины.

Смонтировать колодец любой конструкции можно своими руками, что поможет значительно сэкономить финансы. Однако при возведении его следует строго соблюдать санитарные нормы и технику безопасности.

kolodetsoved.ru

как правильно установить своими руками

Установление счетчика воды дает возможность снизить расходы по оплате услуги. Для частных домов предусмотрен счетчик воды для установки в колодце, который, по мнению компаний по водоснабжению, исключает возможность пользования водой в обход водомера. Оборудование, установленное по всем правилам, незамедлительно вводится в эксплуатацию, поэтому установка счетчика требует знания всех технических аспектов.

Типы водомеров

На данный момент рынок может предложить более 10 типов счетчиков, предназначенных для установки внутри дома или в колодец. По температурным показателям водомеры разделяются на две категории:

1. Холодные. Устанавливают в случае, если вода в системе не превышает температурный порог, равный 40°С.
2. Горячие. Применяются для воды, имеющей температуру более 90°С.

Далее счетчики разделяются по механизму работы и принципу действия:

1. Крыльчатый — водомер механического типа с расположенной внутри турбиной, количество оборотов которой указывает, как расходуется вода. К тому же, если в морозы он замерз, его можно легко отогреть горячей водой.
2. Электромагнитный — электронный. Принцип его действия прост: вода взаимодействует с электромагнитным полем, в результате чего на табло выводится расход потребляемой жидкости. Но для его работы необходимо электропитание, поэтому он не так надежен, как предыдущий водомер.
3. Вихревой. В таком приборе находится специальное тело, которое по мере подачи воды фиксирует частоту вихрей. Как показала практика, счетчик этого типа редко применяется, так как его стоимость велика.
4. Ультразвуковой — водяной счетчик электронного типа, вода, проходящая через него, учитывается ультразвуковыми колебаниями.

Влагостойкость имеет огромное значение в работе приборов. По степени влагостойкости счетчики воды разделяются на следующие:

• «мокрый» — прибор, выдерживающий большую степень влаги;
• «сухой» — находящийся в металлическом корпусе, на который не должна попадать влага, иначе он может покрыться коррозией.

Счетчики для учета израсходованной воды разделяют на виды, в зависимости от диаметра трубы, через которую подается вода:

• одноструйный — надо устанавливать на водопроводную трубу диаметром не более 20 мм;
• многоструйный — самый мощный счетчик, способный выдержать большое давление воды в колодце, при диаметре трубы в 50 мм.

В большинстве случаев в частном доме используются недорогие счетчики воды мокроход, которые могут работать на протяжении многих лет без ремонта или замены. Стоит он недорого, но является качественным прибором, способным долгое время вести учет израсходованной воды не ломаясь.

Что учитывать при монтаже

Перед приобретением и установкой счетчика необходимо обратиться в организацию, занимающуюся предоставлением услуги по подаче воды, поскольку в некоторых областях монтаж водомеров осуществляется инженерами ЖКХ или подрядчиками с лицензией на выполнение данных работ. В случае если самостоятельная установка водомера разрешена, необходимо составить юридический акт, после получения которого директор компании предоставит ряд технических норм, необходимых для подключения счетчика. Для самостоятельной установки прибора необходимо приобретать только сертифицированный товар.

Монтаж водомера — ответственное мероприятие, поэтому при подключении счетчика к водопроводу нужно учитывать следующие требования:

1. Счетчик должен располагаться как можно ближе к центральной водопроводной трубе. Именно такое расположение позволит убедить организацию по водоснабжению в том, что нет возможности дополнительного подключения к водопроводу до счетчика.
2. Перед монтажом водомера необходимо установить фильтр механической очистки, защищающий прибор от грязи и ржавчины.
3. Счетчик для воды можно устанавливать в месте, в котором температура не опускается ниже +5°С (тогда водомер не сможет замерзнуть). При понижении показателя до +4°С плотность воды достигает своего максимума, а это может отразиться на правильности показаний прибора по той причине, что он замерз.
4. Надо позаботиться о строительстве добротного колодца, в котором планируется прикрепить прибор. Без него водомер не опломбируют, и показания на приборе не учтутся при оплате услуг по подаче воды, что повлечет за собой судебный иск.

Также существует такой вариант, как утепленный колодец. Для того чтобы установить водосчетчик, необходимо соорудить колодец, в котором он будет установлен, а также определиться с вопросом — как утеплить сооружение, чтобы прибор для контроля воды не замерз при минусовой температуре. Обычно для строительства колодца роется котлован размером 1,2х1,2 м глубиной в 1 м. Нужно продумать, какими материалами необходимо утеплять колодец, чтобы в зимний период он не замерз.

Колодец будет строиться из кирпича или блоков, которые придется утеплять, поэтому желательно изначально расширить яму до размера 1,7х1,7х1,3 м. Иногда глубина расположения центральной магистрали может быть и больше, но в любом случае расстояние от дна колодца до счетчика должно составлять не менее 10 см.

Колодезный пол необходимо забетонировать, поскольку под кирпичные стены нужна прочная основа. Нагрузка на колодец будет незначительной, поэтому толщину бетонной стяжки можно сделать в пределах 10 см. После сооружения фундамента можно переходить к строительству стен, а в конце работы, чтобы счетчик не замерз зимой, к утеплению сооружения. Когда все готово — можно перейти к установке.

Если вы решили самостоятельно снять стоявший и установить новый счетчик для учета расхода воды в частном доме, следует внимательно прочитать инструкцию, прилагаемую к прибору, где указаны не только основные параметры, но и допустимая протяженность труб до и после водомера. Оборудование будет качественно работать на протяжении многих лет, только если будут соблюдены правила установки.

Последовательность соединения элементов

Для того чтобы в процессе монтажа не перепутать элементы водомера, нужно разложить все комплектующие по порядку:

• запорный клапан;
• обратный клапан;
• счетчик;
• фильтр.

На комплектующие счетчика на воду нанесены специальные стрелки, указывающие направление жидкости. Они должны находиться на всех комплектующих в одном направлении. Чтобы не просчитаться с размером конструкции, желательно собрать все составляющие и предварительно примерить к месту установки. Только после полной сборки всех комплектующих можно переходить к закреплению счетчика. Во время установки необходимо обращать внимание на следующее:

• ручка запорного крана должна быть расположена сверху;
• циферблат счетчика должен быть обращен лицевой стороной вверх;
• крыльчатка водомера должна «смотреть» вниз.

Далее предстоит врезка счетчика в общую систему.

Проверка работоспособности

Большинство начинающих сантехников повреждают водомер в процессе проверки системы. Чтобы избежать повторной установки прибора, при проверке системы на герметичность следует выполнить такие действия:

1. Включить подачу воды в систему, не открывая кран.
2. Запорный кран нужно провернуть медленно.

При отсутствии протечек вызвать сотрудника компании по водоснабжению для опломбирования счетчика.

kolodetsoved.ru

Какой фильтр для воды из колодца установить на даче?

Колодец на даче – источник влаги для полива и питья. Если растения не привередливы к качеству жидкости, то люди должны получать чистую питьевую воду. Проведение анализов, определяющих показатели примесей, это задача владельцев участка. На основании полученных данных они выбирают фильтр для воды из колодца. Эффективная система очистки гарантирует удаление органических примесей, растворенных солей металлов и болезнетворных бактерий.

Почему в колодце вода плохого качества?

Даже за городом трудно найти место, не подверженное воздействию одного из видов загрязнения. Часто скважины приходится копать недалеко от промышленной зоны. Владельцы проводят на своих участках по нескольку месяцев, поэтому очистка воды из колодца на даче становится насущной проблемой. Источники, глубиной 20-30 м, подвержены загрязнению поверхностными водами.

Вода в колодце подвержена загрязнению

Несмотря на то, что грунт является природным фильтром, существует много причин ухудшения качества жидкости:

• Появление трещин и разрывов в шахте колодца. Между бетонными кольцами проникают частицы грунта и талые воды. Повышается количество примесей и болезнетворных микроорганизмов.
• Замутнение жидкости может вызвать чрезмерное скопление ила на дне скважины.
• Разрастание водорослей под действием солнечного света делает воду зеленой, примеси органики – черной, а железа – желтой.
• При неправильной эксплуатации насоса поднимается осадок со дна, усиливая загрязнение.
• Изменение вкуса и запаха воды вследствие попадания в источник удобрений, химикатов, фекалий.

Информация. Особенностью воды в колодце является сезонное колебание показателей количества солей и биологических веществ, попадающих в жидкость.

Способы решения проблем с колодцем

Основные показатели, на которые ориентируются при оценке качества воды:

• прозрачность;
• цвет;
• запах.

При нарушении одного из критериев следует принимать определенные меры по восстановлению нормального функционирования источника. Фильтр для воды из колодца на даче отлично справится с любым типом загрязнения, но в некоторых случаях необходим ремонт конструкции. Если не устранить причину ухудшения качества жидкости, то очищающие механизмы будут быстро засоряться и требовать замены.

Сравнение чистой и грязной колодезной воды

В зависимости от возникшей проблемы, выбираются пути ее решения:

1. При разгерметизации колец и появлении трещин необходимо их замазать раствором.
2. Предотвратить цветение можно установкой навеса, защищающего колодец от солнца.
3. Если в источник попадает дождевая вода, снаружи устраивается глиняный замок.
4. При попадании в колодец опасных бактерий проводится полная дезинфекция. Выполняется механическая очистка стенок с последующим нанесением антибактериального состава. Вода в колодце дезинфицируется раствором хлорной извести или марганцовки. Во время дезинфекции прекращается пользование источником. После хлорирования вода выкачивается, а шахта заполняется снова.
5. В случае неправильной работы насоса необходимо отремонтировать или заменить оборудование.

Как подобрать систему очистки воды

Чтобы правильно выбрать фильтры для колодезной воды для дачи придется сделать в лаборатории анализ на содержание солей, железа и других примесей. Необходимо выбирать фильтрующий прибор, способный обработать достаточный объем жидкости. Каждое устройство имеет индивидуальный ресурс, превышение которого сведет на нет его полезные функции.

Типы фильтров для колодца

Внимание. Для корректного подбора системы очистки рекомендуется сделать несколько анализов воды из колодца в разное время года.

Вода доставляется в лабораторию в чистой пластиковой или стеклянной емкости на 1-1,5 л. Для получения объективного результата проба должна быть свежей. На основе данных анализа жидкости подбирается комплексный или узконаправленный фильтр. Первый вариант отличается функциональностью, он убирает:

• частицы почвы;
• соли и железо;
• неприятный запах и вкус;
• бактерии.

Комплексная очистка стоит дорого, если в ней нет необходимости, то можно сэкономить, поставив прибор узкой направленности.

Система водопровода со встроенными фильтрами

Внимание. Появление опасных микроорганизмов в потребляемой влаге невозможно предсказать, поэтому желательно установить ультрафиолетовый обеззараживатель.

Проточные фильтры для колодезной воды хорошо справляются со своими функциями, но для их работы необходимо создание давления в трубопроводе. Приборы устанавливаются в систему с погружным насосом.

Разновидности фильтров

Для бытовой очистки воды из автономного источника применяют несколько типов фильтров:

• механический;
• сорбционный;
• ионообменный;
• обратного осмоса.

Фильтр кувшин (сорбционная очистка)

Для небольшой семьи, которая бывает на даче периодически, подойдет вариант фильтра в кувшине. Сменный картридж прослужит 2-3 месяца, обеспечивая высокую степень очистки жидкости. Емкости объемом 1,5-2 л достаточно для питья и приготовления пищи. Это недорогой удобный вариант сорбционного фильтра для очистки воды из колодца.

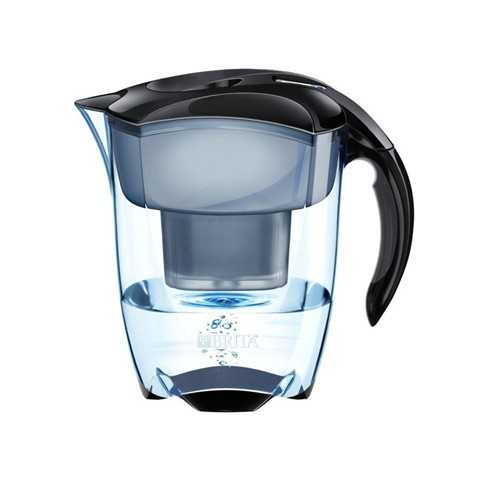

Фильтр-кувшин

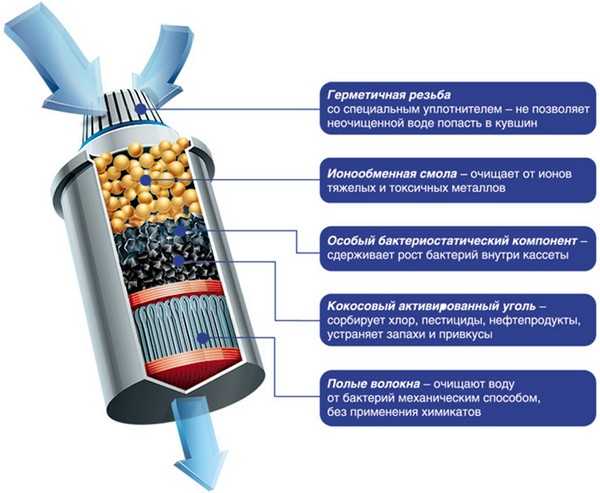

Картридж фильтра

Механическая очистка

Фильтры предназначены для улавливания взвешенных частиц. Они бывают 2-х видов: грубой и тонкой очистки. Первый вариант представляет собой сетку с отверстиями, задерживающими частицы песка, глины, ржавчины размером от 50 до 5 микрон. Такой прибор устанавливается на входе системы. Более тонкую очистку гарантируют картриджи с полимерным волокном. В них оседают вещества до 5 микрон. Двухступенчатая очистка позволяет продлить срок службы санитарных приборов и бытовой техники.

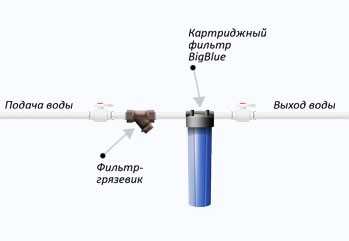

Механическая очистка

Ионный обмен

Чрезмерно жесткая вода негативно воздействует на бытовые приборы (электрочайник, стиральную машинку), способствуя образованию накипи. Умягчение жидкости методом ионного обмена заключается в изменении ее структуры. Химическим реагентом для умягчения служит смола, это вещество заменяет нерастворимые ионы магния и кальция на легко растворимые соединения.

Система с ионообменным фильтром

Обратный осмос

Качественная очистка воды включает несколько фильтров механического и химического действия. На первом этапе происходит очистка тонким механическим фильтром, далее жидкость проходит через активированный уголь, где освобождается от вредных веществ и запаха. Завершающий этап – прохождение полупроницаемой мембраны. Устройство фильтрует воду на молекулярном уровне, обеспечивая ее отличное качество. Для работы обратного осмоса обязательно наличие в системе водопровода напорного насоса.

Обезжелезиватель

Большое содержание железа заметно невооруженным глазом, от него вода приобретает желтовато-бурый цвет. Такая жидкость вызывает аллергию на коже, ее нельзя использовать для стирки и готовки. Удалить металл поможет специальный фильтр для колодезной воды. Обезжелезивание происходит в специальной колбе с насыпным материалом, внутри которой оседает окислившийся металл.

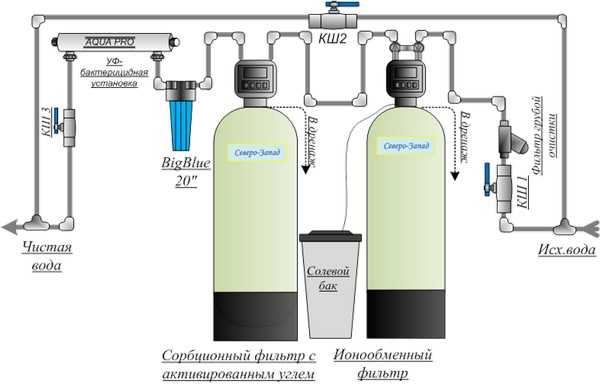

Схема фильтрации

УФ-излучатели

Вопрос обеззараживания воды из колодца стоит довольно остро. В источник легко попадают опасные бактерии и микроорганизмы, способные вызвать проблемы со здоровьем. Обработка хлором не лучший способ дезинфекции, это вещество и его побочные продукты вредны для человека. Оптимальным способом избавиться от опасности является монтаж установки, воздействующей на жидкость ультрафиолетом. УФ-лучи убивают бактерии и микроорганизмы, при этом, не влияя на состав воды.

Разновидности магистральных фильтров

Устройства для очищения проточной воды различаются по нескольким показателям:

1. Степень очистки:
   • одноступенчатые – отличаются минимальными показателями удаления примесей и требуют частой замены картриджей;
   • двухступенчатые – выполняют механическую и сорбционную очистку;
   • трехступенчатые – осуществляют перечисленные функции, плюс умягчают жидкость и удаляют железо.
2. Вид картриджей – сеточные, намоточные, с плетеным пропиленом и др.
3. Тип воды – горячая или холодная.

Совет. Для дачи, где не смонтирована система подачи воды из колодца, можно сделать фильтр своими руками. Потребуется пластиковая бутылка и засыпка из древесного угля, щебня и песка.

Чистая вода – гарантия здоровья человека, установка фильтров для жидкости из колодца – это неотъемлемое требование безопасности. Использование современных приборов фильтрации и своевременная замена картриджей гарантирует высокое качество питьевой воды.
