Зачем светодиодному светильнику заземление — Топ-Свет

01.11.2018 10:12 (обновлено 12.03.2019 14:13)

В этой статье мы попробуем разобраться нужно ли подключать светодиодные светильники к заземлению, как это делать правильно, и чем грозит нарушение ПУЭ и ГОСТов. А попутно разберёмся с классами защиты от поражения электрическим током.

Содержание

А знаете ли вы, что значительная часть светодиодных светильников подключается к электрической сети тремя проводами? Насчет двух из них – фазного и нулевого проводов – у большинства людей сомнений не возникает: не подключишь – работать не будет. А вот с заземлением до сих пор связано множество мифов и странных идей. Причём встретить здесь можно диаметрально противоположные мнения: «с заземлением будет только хуже» и «без заземления вас непременно убьёт током… когда-нибудь». Поэтому призовём на помощь здравый смысл, возьмём нормативные документы и попробуем разобраться – нужно ли заземлять светодиодные светильники, и как это правильно делать.

Что такое заземление и зачем оно нужно

Согласно п. 1.7.28 Правил Устройства Электроустановок (ПУЭ), заземление – это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. Заземление разделятся на защитное – выполняемое в целях электробезопасности, и рабочее (функциональное) – выполняемое для обеспечения работы электроустановки. С рабочим заземлением большинство из нас сталкивается редко. Оно используется в сетях электроснабжения – на электростанциях, трансформаторных подстанциях и т.п. А вот защитное заземление мы встречаем повсеместно. К нему относится и третий контакт в современных розетках «европейского» образца, и тот самый третий провод при подключении светодиодных светильников. Получается, чтобы светить прибору достаточно фазы и нуля, но, чтобы оставаться при этом безопасным, нужен и заземляющий проводник.

Трёхпроводной кабель для подключения светильника

ПУЭ определяет два основных класса систем организации электроустановок – с заземлённой и изолированной нейтралью, разделённых на 3 основных системы: TN, IT и TT. TN в свою очередь в зависимости от реализации, разделяется на TN-C, TN-S и TN-C-S. Описание их выходит за рамки данной статьи, интересующиеся могут посмотреть Википедию. Для нас сейчас важно то, что любая из них предусматривает наличие на стороне потребителя защитного заземления. Получается, что возможность заземлить светильник есть всегда. Давайте разбираться, когда это нужно, а когда нет. И это подводит нас к понятию классов защиты от поражения электрическим током.

Классы защиты от поражения электрическим током

Согласно разделу 7 ГОСТ IEC 61140-2012 «Защита от поражения электрическим током. Общие положения безопасности установок и оборудования»

, защиту от поражения электрическим током обеспечивают посредством конструктивных мер, применяемых к электрооборудованию и устройствам, совместно со способами их установки. В зависимости от способа обеспечения защиты, приборы классифицируются по классам от 0 до III. Рассмотрим их подробнее – в применении конкретно к светильникам как описано в ГОСТ Р МЭК 60598-1-2011 «Светильники. Часть 1. Общие требования и методы испытаний». Но сначала ещё несколько определений:

Основная изоляция

Изоляция токоведущих деталей, обеспечивающая основную защиту от поражения электрическим током. Т.е. это изоляция самих проводников, по которым протекает электрический ток.

Дополнительная изоляция

Самостоятельная изоляция, предназначенная для защиты от поражения электрическим током в случае повреждения основной изоляции. В качестве неё может выступать, например, прочный корпус, полностью выполненный из изоляционного материала, который закрывает практически все металлические детали.

Двойная изоляция

Изоляция, состоящая из основной и дополнительной.

Усиленная изоляция

Единая система изоляции токоведущих деталей, обеспечивающая защиту от поражения электрическим током, эквивалентную двойной изоляции. Может состоять из нескольких слоёв, которые, однако, не рассматриваются отдельно друг от друга.

Светильник класса защиты 0 (применяется только для обычных светильников)

В данном светильнике защита от поражения электрическим током обеспечивается основной изоляцией. Присоединение доступных для прикосновения токопроводящих деталей, если они имеются, к защитному заземляющему проводу стационарной проводки не предусмотрено. Функцию защиты при повреждении основной изоляции выполняет внешняя оболочка.

Т.е. если внутри светильника по каким-либо причинам окажется повреждена изоляция провода, находящегося под напряжением (например, вследствие старения, механического повреждения и т.п.), то безопасным он останется только благодаря внешней оболочке.

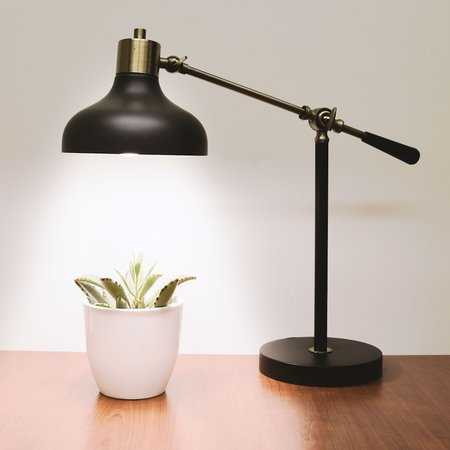

Настольная лампа — пример электроприбора с классом защиты 0

Пример светильника с классом защиты 0 – это обычная настольная лампа, включаемая в розетку двухконтактной вилкой. Никакого дополнительного заземления у неё не предусмотрено, а вся защита от поражения током включает корпус из изоляционного материала (пластика, например) или металла, отделённого от напряжения изоляцией самих проводов.

Кстати, в нашем каталоге светильники с классом защиты 0 отсутствуют.

Светильник класса защиты I

Светильник, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но и путём присоединения доступных для прикосновения проводящих деталей к защитному (заземлённому) проводу стационарной проводки таким образом, чтобы доступные для прикосновения детали не могли стать токоведущими даже в случае повреждения основной изоляции. Причём проводящими деталями будут считаться не только участки металла без покрытия, но и окрашенные части. И если сразу после выхода с конвейера красочный слой и обладает изоляционными свойствами, то далеко не факт, что он останется таким уже через месяц после начала эксплуатации.

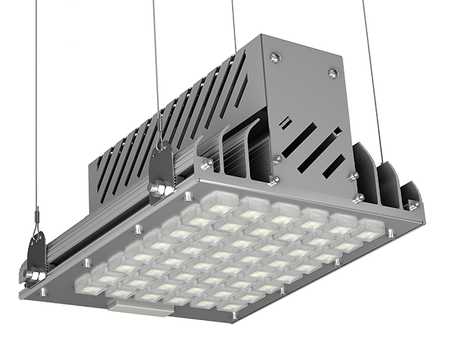

Подвесной промышленный светильник с классом защиты I

Большинство промышленных, уличных, взрывозащищённых светильников, да и любых других приборов в металлических корпусах (за исключением низковольтных), относятся как раз к I классу защиты. Наш каталог – не исключение, большая часть приборов как раз из этой категории.

Светильник класса защиты II

Светильник, в котором защита от поражения электрическим током обеспечивается не только основной изоляцией, но и путём применения двойной или усиленной изоляции и который не имеет устройства для защитного заземления или специальных средств защиты в электрической установке.

К данному типу относятся многие офисные светильники в пластиковых корпусах, которые сами по себе являются изоляторами для тока. Могут встречаться и металлические решения – при условии использования двойной изоляции.

Светильник класса защиты II — обратите внимание на двухпроводное подключение

Как правило, светильники класса защиты II контакта заземления не имеют. Бывают и исключения, но в таких случаях заземление не предназначено для защиты самого прибора, а служит каким-то иным целям. Например, чтобы обеспечить непрерывность заземляющего проводника при подключении светильников шлейфом.

Светильник класса защиты III

Светильник, в котором защита от поражения электрическим током обеспечивается применением безопасного сверхнизкого напряжения (БСНН). БСНН подразумевает напряжение не более 50 вольт переменного тока или 120 вольт постоянного тока, причём сама цепь должна быть изолирована от основной сети питания с помощью безопасного разделительного трансформатора или его эквивалента.

Здесь всё понятно из названия – к таким светильникам относятся низковольтные модели светодиодных светильников. Хотя и не все – некоторые такие приборы производители относят к классу I. Светильники III класса не предусматривают использование заземления, и вся их защита состоит в низком напряжении, которое более безопасно само по себе.

Как заземлить светильник

Итоги предыдущего раздела:

  • Светильники классов защиты 0 и III не используют заземление;
  • Светильники класса защиты I должны подключаться к защитному заземлению для исключения поражения электрическим током;
  • Светильники класса защиты II могут использовать (редко, и к тому же не для обеспечения собственной защиты), а могут и не использовать (значительно чаще) заземление.

Теперь, когда появилась ясность, кого подключать, а кого нет – остановимся подробнее на подключении светильников класса I к заземлению. Если прибор подключается к электрической сети посредством кабеля, то, как правило, провод или клемма для подключения уже имеют заземляющую жилу или контакт и достаточно просто соединить их с соответствующими проводниками подводного кабеля.

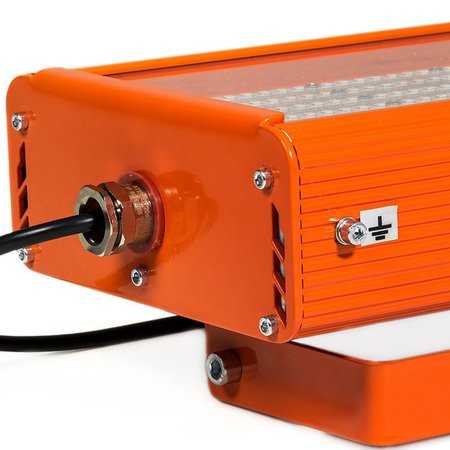

Гермоввод и терминал заземления на светодиодном светильнике

В некоторых случаях светильники имеют дополнительные контакты для подключения заземления на корпусе – обычно это специальные винтовые терминалы, обозначенные буквами PE или значками заземления. В отдельных случаях, когда прибор состоит из нескольких соединённых между собой частей (например, кронштейны у некоторых консольных светильников), все эти части также соединяются между собой проводниками для уравнивания потенциала и затем все вместе – к заземлению.

Обратите внимание, что безопасность светильника даже при подключенном заземлении обеспечивается только при правильной его установке, поэтому следуйте в этом вопросе инструкциям производителя.

Что делать, если заземления нет?

В целях экономии к светильникам зачастую подводят двухпроводные кабели, не имеющие защитного проводника вовсе, или трёхпроводные, где он используется для группового включения. Особенно часто такая ситуация встречается в старых домах. Все современные жилые и общественные здания строятся с учётом требований, приведённых в главе 7.1 ПУЭ, пункт 7.1.36 которой явно указывает на необходимость использования как минимум трёхпроводных кабелей:

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Ну а если заземления всё-таки нет, то для жилых и общественных зданий в подавляющем большинстве случаев вполне допустимо использовать светильники, которые к заземлению не подключаются, о чём указано в пункте 7.1.70 ПУЭ:

7.1.70. В помещениях без повышенной опасности допускается применение подвесных светильников, не оснащенных зажимами для подключения защитных проводников, при условии, что крюк для их подвески изолирован. Требования данного пункта не отменяют требований п. 7.1.36 и не являются основанием для выполнения электропроводок двухпроводными.

То есть если заземления нет, то в таких помещениях нужно использовать светильник, которому оно и не требуется, что не будет противоречить ПУЭ.

Чем грозит отсутствие или неправильное выполнение заземления

Есть мнение, что значительная часть правил в государственных стандартах избыточны. В ряде случаев с таким утверждением можно согласиться. Как правило, оправданные послабления требуют колоссального опыта и досконального знания используемого оборудования. А это в нынешнюю эпоху разнообразия далеко не всегда возможно. К тому же, последствия несоблюдения правил, оказываются весьма плачевными – как в таких случаях принято говорить: «написаны кровью». И возникает резонный вопрос – а стоит ли рисковать, если можно просто следовать ПУЭ и ГОСТам? Каждый мастер принимает решение самостоятельно. Но стоит придерживаться правила: профессионалы не имеют права рисковать жизнью и здоровьем других людей!

Случается, что при обучении технике безопасности при работе с электрическими установками, опытные преподаватели акцентируют внимание слушателей на том, что будет если не следовать правилам. Кстати, приводимые ими примеры действуют на будущих электриков гораздо эффективнее, чем зубрежка правил.

Что же будет, если не заземлить светодиодный светильник, который, согласно классификации, должен быть заземлён? В большинстве случаев он будет работать в штатном режиме, но при аварийной ситуации рискует стать источником повышенной опасности.

Приведём пример. В уличном светильнике со временем из-за перепадов температур и влажности происходит повреждение изоляции питающего кабеля, находящегося под напряжением. Согласно закону подлости, между корпусом прибора и повреждённым проводником образуется электрическая проводимость. Если бы прибор был заземлён, то в результате образовавшейся утечки тока цепь была бы обесточена – либо защитным автоматическим выключателем вследствие короткого замыкания, либо дифференциальным устройством защитного отключения. И дальше осталось бы только найти причину и заменить светильник.

Ну а если заземление отсутствует? Тогда корпус прибора оказывается под опасным напряжением. И если при проведении работ до него кто-то дотронется, то последствия могут быть плачевными.

Как видно из примера, само по себе заземление – это не панацея. Как и любое средство защиты, оно эффективно только в случае системного использования вместе с другими методами – теми же автоматическими выключателями. Нельзя говорить, что одно только заземление или, например, одни только УЗО обеспечат надлежащий уровень защиты. Но вкупе они позволяют сделать освещение безопасным для людей.

И последнее. Не верьте тем, кто говорит, что вместо заземления к соответствующему контакту светильника можно подключить ещё один нулевой проводник или перемычку от уже имеющегося – в данном случае это будет грубым нарушением ПУЭ и также может привести к печальным последствиям. Даже в том случае, когда для подачи электропитания в распределительные щиты используются PEN-проводники, объединяющие в себе рабочий ноль и защитное заземление, любые соединения между ними после точки разделения на два независимых проводника не допускаются. Явное указание на это также содержится в уже упоминавшемся пункте 7.1.36 ПУЭ.

top-svet.ru

Установка люстры

Интерьер современных помещений невозможно представить без осветительных приборов, ведь свет – это неотъемлемая часть нашей жизни. Сегодня практически все подобные устройства применяются не только для освещения пространств, но и для их украшения. Люстры по сей день считаются самым красивым и изящным световым оборудованием, поскольку могут изготавливаться из множества материалов и в несметном количестве форм и видов. Правильно подобранная по стилю, форме, цвету и техническим характеристикам, она может наполнить новыми красками любое помещение, скрыть его недостатки и подчеркнуть достоинства. Излучаемый поток света от грамотно выбранной люстры способен улучшить настроение, создать приятную атмосферу в комнате, положительно повлиять на эмоциональный фон человека.

Правильный выбор люстры – это только начало пути к созданию качественного освещения. После покупки понравившегося Вам оборудования наступает самый ответственный этап – монтаж. Правильное и безопасное подключение – принципиальные моменты, которые влияют на дальнейшее пользование люстрой.


Подготовительный процесс

Прежде, чем приступить к установке осветительного устройства данного вида, необходимо тщательно подготовиться.

Во-первых, собрать воедино все необходимые инструменты и приспособления:

Во-вторых, самые обыкновенные схемы, прилагаемые к люстрам, содержат информацию о том, как подключить устройство к выключателю быстро и надежно. Внимательно изучите ее, прежде чем приступить к самому процессу. Например, в схеме люстры с тремя различными проводами описывается этап разделения выходов прибора и дальнейшее подключение ламп. При необходимости регулировки освещенности в момент соединения нужно прибегнуть к применению диммера (регулятор мощности).

Схемы подключения содержат в себе условные обозначения проводов и контактов, которые необходимо знать и понимать хотя бы на базовом уровне. Например, латинской буквой L обозначается фаза (провод белого либо коричневого цвета), буква – нулевой контакт (синий цвет провода), PE – заземление (желто-зеленый). В случае, если маркировка отличается от принятой, а буквенная отсутствует, то можно определить назначение проводов самим. Происходит это следующим образом (по иерархии):

  1. Лампочки выкручиваются, выходящие провода оголяются, а на тестере (мультиметре) устанавливается «прозвонка»;
  2. Один щуп устанавливается на боковом контакте патрона, вторым по очереди касаются защищенных концов. Если при касании к какому-либо концу мультиметр издал сигнал, значит распознался нулевой вывод. Найденный проводник отмечается маркером или карандашом;
  3. Щуп устанавливается на центральном контакте патрона. Затем, вышеописанным методом определяется и отмечается фаза;
  4. После этого один щуп переносится на фазной вывод, другой подносится к средним контактам;
  5. В том случае, когда сигнал в момент «прозвонки» слышен от всех патронов, то люстра является одноконтурной, а третий проводок служит для заземления;
  6. Если при «прозвонке» каких-то патронов мультиметр не издал звук, то устройство двухконтурное. То есть, последний провод фазный, в чем можно убедиться при проверке цепей третьего провода и патронов.


Процесс монтажа

Чаще всего возникает вопрос о том, как произвести безопасную установку люстры, если имеется 3 жилы электрического провода в потолке. Прежде всего нужно понять то, какая из них считается нулем. Обычно электрическую проводку принято делить на две категории: нулевой провод и фаза. Провода можно проверить индикаторной отверткой. Если при касании к проводу она зажигается, то это фаза, которая присоединяется к любому из тех проводов, что загорелись. В том случае, когда у люстры есть третья жила провода, она изолируется.

Существует не один способ подключения данного осветительного устройства к сети. В основном они зависят от приспособления люстры, выключателей, количества проводов.

Методы подключения:

  •  подключение одноконтурной люстры

Самый обычный и простой осветительный прибор с единственной лампочкой или же несколькими, которые соединены внутри устройства параллельно, подсоединяются двумя проводниками к выключателю с одной клавишей. Через этот же выключатель фаза подводится к центральному контакту в патроне, а нулевой контакт подводится прямо к распределительной коробке. Соединение фиксируется клеммным зажимом или же пассатижами, после чего перематывается изолентой. Если же количество лам в люстре две, то применяется двойной выключатель.

Подводя итог, следует, что данный метод подключения не столь сложный и заключается в трех этапах:

  1. Соединение нулевого провода самой люстры с нулевым проводом электросети;
  2. Соединение фазы устройства с необходимым (выявленным индикаторной отверткой или мультиметром) проводком выключателя;
  3. Изолирование электропроводов люстры.
  • подключение двухконтурной люстры

Суть данного метода заключается в том, что к зоне установки люстры идет три проводника от двойного выключателя. Подсоединение прибора к выключателю отличается от первого метода в подводе фаз каждого контура к собственному контакту.


Заземление: да ли нет?

Заземлению подвержены не все люстры, а только с металлическим корпусом. Современная проводка выполнена по прогрессивным технологиям, следовательно, обязательно должны быть защищена. Чтобы устройство подключить к заземлению, нужно все провода соединить с желто-зеленым. ПОМНИТЕ: в процессе монтажа нужно соблюдать меры безопасности, а соединение проводов производить при отключенном напряжении в электросети.

Монтаж трехламповой люстры

Перед монтажом трехламповой люстры обязательно нужно определить назначение всех клавиш выключателя. При наличии трех различных проводов необходимо выяснить, какой из них будет ответственен за подключение двух лампочек, какой за подключение одной. От этого в дальнейшем будет зависеть удобство использования выключателя. Правильное подключение такого осветительного устройства всегда довольно подробно и доступно описано в прилагаемой инструкции.

Вкратце упомянем о том, что чаще всего на потолке присутствует выход либо с тремя проводами, либо с одним, но трехжильным. Все подсоединения происходят по схеме. В некоторых домах имеется четыре кабеля, где четвертый – заземление. В процессе проверки, как говорилось ранее, использовать нужно индикаторную отвертку либо мультиметр. Когда найдется нулевой кабель, станет ясно, что остальные – фаза.

Подключение трехпроводной люстры процесс не очень сложный и довольно понятный.


При монтаже люстры имейте в виду следующее:

  • если заземление есть, то подключение любого типа люстры будет происходить к общему электрическому проводу;
  • любая люстра имеет провода, у которых все соединения скрываются внутри устройства;
  • при подключении люстры на три лампы, две из них будут включаться от одной клавиши, а одна – от другой;
  • при монтаже устройства с тремя проводами нулевой соединяется с заранее найденным нулем сети;
  • фазный провод включателя подводится к фазному проводу люстры.

Замена выключателя

Принципиальный момент: через включатель проходит только фаза. Это влияет в основном только на удобство. То есть, при ремонте или в случае замены лампы работы могут происходить без вмешательства в распределительный щит. Единственное, что нужно будет сделать, так это просто выключить свет в комнате.

Установка любого осветительного прибора, будь то люстра или универсальный светильник, очень серьезное и ответственное дело. В процессе работы необходимо быть крайне внимательным, не отвлекаться на внешние факторы и желательно иметь навык работы с электричеством. Если же это первый опыт, пригласите специалиста, посмотрите на его работу и проконсультируйтесь с ним. В дальнейшем, перед монтажом осветительных устройств всегда изучайте схемы в инструкции.

На нашем сайте представлен широкий ассортимент светильников, ознакомиться с ним Вы можете в каталоге.

www.elektro.ru

Нужен ли провод земля для выключателя. Нужно ли заземлять люстру

Двухклавишный выключатель чаще всего используется в квартирах для подключения люстр (на фото изображена 5-рожковая), а также точечных светильников, размещаемых на потолке. При помощи двухклавишного выключателя можно производить управление освещением максимум двух групп. Одна клавиша управляет одной группой лампочек или точечных светильников, а вторая – другой.

Существуют также четырехсторонние, пятисторонние и газиллионные схемы! Эти схемы разработаны с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-ходовыми переключателями. Сердцем трехходовой цепи является трехпозиционный переключатель. В отличие от обычного настенного выключателя, трехпозиционный переключатель имеет три активных контакта.

Хотя наш график показывает общий терминал в определенной позиции, факт в том, что он может быть любым терминалом на вашем индивидуальном коммутаторе. Иногда сложнее всего это идентифицировать его. Общая клемма является одним из трех электрически активных терминалов на трехходовом переключателе. Общий терминал — это «мост» между источником питания и нагрузкой. Имея это в виду, провод, который крепится к общей клемме, представляет собой либо горячий провод от основной платы, либо ведет к нагрузке.

Стоит отметить, что количество лампочек или точечных светильников во всех группах может варьировать от одной до восьми и более (в зависимости от желания и от схемы подключения). Давайте подробнее ознакомимся с тем, как правильно подключить (расключить — термин электриков) двухклавишный выключатель в частном доме или квартире с разными системами заземления. Стоит отметить, что подключение самого выключателя не отличается, но есть небольшая разница в распределительных коробках.

Путешественники — это два провода, соединяющие два трехходовых переключателя. Для этого есть здравый смысл. Если один из переключателей не прошел, сколько еще может продлиться второй? Кроме того, это тяжелая задача, чтобы определить, какой из двух коммутаторов стал дефектным. Поэтому в конечном итоге вам нужно потратить несколько дополнительных долларов на вознаграждение, которое будет длиться годами или даже десятилетиями!

Как только вы обнаружите общий терминал, замена неисправного коммутатора проста

Оставшиеся два изолированных провода затем присоединяются к остальным терминалам. В зависимости от проводки в вашем доме оголенный заземляющий провод крепится к клемме заземления на металлической раме монтажных ушей переключателя. Если вы подключаетесь к современным кодам, общий провод будет черным, и путешественники будут белый.

Вконтакте

Схема подключения 2-клавишного выключателя в доме с системой заземления TN-C

Данная система заземления является самой распространённой и старой, она существует в нашей стране долгое время и, увы, продолжает существовать по сей день.

Взгляните на представленную ниже схему двухклавишного выключателя в квартире с системой заземления TN-C.

Теперь вы можете включить и выключить свет с любого переключателя. Ну, вы не должны подключать общий провод к общему терминалу! Итак, теперь ваше задание — определить общий провод. Иногда трехпроводная схема не работает, потому что кто-то пытался заменить неисправный переключатель и неправильно подключил провода.

Иногда один из переключателей стал неисправным. Следующий метод будет решать обе проблемы сразу. Вам понадобится мультиметр для проверки напряжения и непрерывности в цепи. Отсоедините все три провода от обоих переключателей. Отделите провода так, чтобы они были как можно дальше друг от друга.

Итак, в распределительную коробку с электрического щитка поступает питание в виде 2 проводов:

  • ноль (синий провод)
  • фаза (красный провод)

Важно знать, что для соединения проводов в коробке рекомендуется использовать клеммники Wago (самозажимное соединение), но можно воспользоваться и другими способами соединения проводов, к примеру, опрессовка, пайка, сварка, а также болтовые и винтовые соединения.

Это общий провод для этой коробки. Установите мультиметр как минимум на 110 вольт. Удерживайте один из зондов на известном основании, таком как металлическая выходная коробка или голый провод заземления. Коснитесь другого датчика на цветные провода, один за другим.

Используя тестер напряжения, прикоснитесь к одному зонду к известному заземлению, а другой — к каждому проводу. Вы не должны считывать напряжение. Если вы находите напряжение, это означает, что этот переключатель предназначен для управления другим устройством, светом или розеткой.

  • Два с электрического щитка (ноль и фаза)
  • Три на светильники или лампы (две коммутируемые фазы с выключателя и общий ноль)
  • Три на выключатель (две коммутируемые фазы каждой группы и общая фаза)


Однако стоит заметить, что проводов не всегда может быть восемь. Приведенный пример схемы подключения двойного выключателя будет подходящим для случая, когда лампочки сосредоточены в одном месте, к примеру, в люстре. В случаях, когда один светильник расположен в одной комнате, а второй – в другой, проводов насчитывается больше, поскольку на каждую группу будет идти свой кабель или провод. В нем к каждому потребителю будет идти своя пара: фаза и ноль, в этом случае мы получаем два провода на вводе из щитка, три к выключателю: постоянная фаза и две коммутируемые, и две пары фаза-ноль от потребителей, итого девять проводов.

Вам не потребуется питание снова, пока не будут установлены коммутаторы

Возможно, вы проверяете неправильный переключатель? При

elecmaster.ru

Правила подключения люстр и светильников

Люстры могут быть с одной или несколькими лампочками освещения. В зависимости от количества ламп они имеют 2 или 3 провода для подключения на выходе. 3 провода позволяют организовать раздельное включение двух групп ламп с помощью двухклавишного выключателя. При наличии двух проводов возможно только включение всех ламп одновременно одноклавишным выключателем.

Электромонтажные работы должен выполнять специалист, обладающий необходимыми навыками!

В типовых квартирах, обычно на потолке, предусмотрено отверстие в плите перекрытия с крюком для крепления люстры и подведёнными проводами. В зависимости от проекта дома подведённый провод может быть 2, 3 или 4-х жильным. При выборе люстры следует заранее уточнить, сколько жил имеет подводящий провод питания и покупать светильник с соответствующим количеством проводов.

Порядок подключения двухпроводных светильников

Схема и процесс подключения двухпроводной люстры не представляет никаких сложностей. Повесив на монтажный крюк люстру за крепёжную скобу, нужно соединить поочерёдно нулевые и фазные жилы электропроводки и люстры. При этом возможно несколько вариантов соединений.

Если из потолка выходят 2 жилы провода, то можно смело соединять каждую из них с одним из проводов люстры с помощью 2-клеммной соединительной колодки.

Если из потолка выходят 3 жилы провода при одноклавишном выключателе, это означает, что одна из жил является защитным проводом заземления. Он должен иметь отличительную двухцветную жёлто-зелёную расцветку.

Если использован провод без цветовой маркировки, то защитную жилу нужно определять методом «прозвонки» с помощью омметра, соединив длинным проводом один конец прибора с клеммой заземления на электрическом щитке, а вторым концом прибора поочерёдно «щупая» концы трёх торчащих жил. Выявленную защитную жилу следует соединить с корпусом люстры, а оставшиеся две жилы соединить соответственно с проводами, идущими на лампочки, используя для этого 3-клеммную колодку.

Если из потолка выходят 3 жилы при двухклавишном выключателе, это означает, что одна из них – нулевая, идёт из распределительной коробки, а две фазные жилы идут от выключателя. Определить фазные жилы можно с помощью пробника при включенных положениях АЗС на электрощите и обоих клавиш выключателя. Выявленные фазные жилы нужно объединить в одной клемме 2-клеммной колодки вместе с одним из проводов люстры, на второй клемме соединить нулевую жилу и второй провод люстры.

Если из потолка выходят 4 жилы, это значит: 2 жилы – фазные, 1 – нулевая, 1 – защитная. Фазные жилы определяем пробником и соединяем их в одной клемме с одним из проводов светильника. Защитный провод «прозваниваем», как указано выше, омметром и соединяем через клеммную колодку с корпусом светильника. Оставшийся нулевой провод соединяем со вторым проводом люстры. Для соединений используем 3-клеммную колодку.

Особенности подключения трёхпроводных люстр

Обычно в люстрах с большим количеством ламп они делятся на две группы, и для их подключения выводятся три провода, один из которых, голубого цвета, является общим нулевым проводом, а два других – фазные провода для каждой группы ламп. В комплекте светильника может быть короткий жёлто-зелёный провод заземления, подключаемый к его металлическому корпусу. Возможны следующие варианты подключения трёхпроводной люстры:

1. При двух жилах провода в потолке придётся отказаться от возможности отдельного включения групп ламп и объединить фазные провода люстры в одной клемме с фазной жилой подводящего провода. Нулевой провод люстры и нулевую жилу подводящего провода соединить в другой клемме колодки.

2. Идеальным вариантом подключения является наличие 4-х жил подводящего провода, когда используется двухклавишный выключатель. В этом случае фазные провода люстры соединяются с фазными жилами, нулевой провод с нулевой жилой, а провод заземления с жилой заземления подводящего провода посредством 4-х клеммной колодки.

elektrika-ok.ru

Заземление розеток и светильников- основа вашей электробезопасности!

Уже давно Я сделал вывод, что большинство населения нашей республики Беларусь не имеет понятия- за чем сегодня повсеместно устанавливаются розетки с заземляющим контактом и какой принцип его действия.

Сразу стоит отметить если у Вас в доме, квартире, на даче или гараже не проложена вся электропроводка трехжильным кабелем (трех проводная сеть), а двух жильным, то ставить розетки с заземляющим контактом нет никакого смысла! Потому что для его подключения требуется третий провод, а два остальных- фаза и ноль используются для электропитания ваших бытовых приборов и освещения!
Заземление— это соединение с помощью отдельного проводника всех металлических частей (корпусов) бытовых электропотребителей (холодильник, микроволновка, стиральная машина и т. д.) к заземлителю, который закопан в землю и при этом имеет с ней хороший контакт.


Сразу оговоримся, если у вашего электроприбора пластиковый корпус (фен, пылесос и т. п.), то ему заземление не нужно.
Но это не значит, что без него можно обойтись! Вы можете обезопасить себя, если у Вас будет заземлена вся бытовая техника и приборы с металлическим корпусом, а также электроника с современными импульсными блоками питания, которые пришли на замену старым тяжелым трансформаторам (параллельно электросети внутри их подключено последовательно два конденсатора, у которых средняя точка подключается на корпус , что вызывает на нем возникновение потенциала в десятки вольт, который необходимо нейтрализовать правильным отводом в землю).

Проще говоря главное назначение заземления, чтобы Вас электрическим током не ударило, что вызывает электротравмы, иногда с летальным исходом! И поверьте- это не редкость сегодня в быту!

А что делать, тем у кого положена двух-проводная- выход один заменить ее новой 3-х проводной! И обязательно установите УЗО не экономьте!

Второе назначение устройства заземления- это снижение уровня электромагнитного излучения электроприборов, которое очень пагубно отражается на людях как показали эксперименты. Переизлучают электромагнитное излучение особенно интенсивно металлические корпуса микроволновок, стиральных машин и холодильников в быту. Но если их соединить через отдельный провод с землей, тогда нежелательные составляющие будут уходить в землю.

Как подключить к розетке заземляющий провод— провод заземления всеми и всегда делается проводом или берется жила в кабеле зеленого или желтого цвета с зеленой полосой!
Если нет такого цвета, что очень редко встречается, тогда возьмите черный, а потом не забудьте его на электрощите на корпус посадить!

Подключать его следует под клемму с двумя (реже одним) оголенными контактными пластинами- они видны и к ним можно прикоснуться, когда розетка полностью собрана! На светильнике заземляющий провод садится под болтик на корпус.
Место подключения заземления почти всегда обозначается специальным значком.


Сделайте свой дом безопасным поменяйте всю электропроводку на трех-проводную и розетки на с заземляющим контактом.

jelektro.ru

Люстра с заземлением как подключить

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Подключение люстры с тремя проводами своими руками

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

  • Индикаторная отвертка или указатель напряжения;
  • Мультиметр;
  • Пассатижи;
  • Нож;
  • Клеммная колодка на три клеммы;
  • Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

  • Белый или коричневый провод – фаза;
  • Синий провод – ноль;
  • Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

  1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

    Мультиметр для прозвонки проводов

  2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

    Выкручиваем из люстры патрон

  3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

    Технология определения нулевого провода с помощью мультиметра

  4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
  5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
  6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

Подключение двухконтурной люстры к электросети

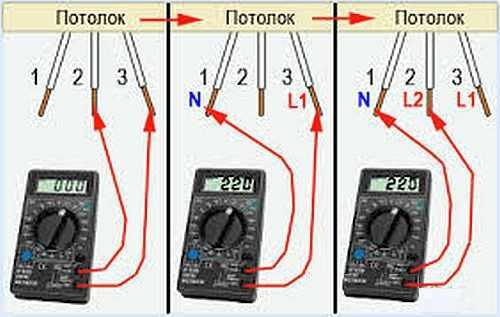

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

  1. Возьмите индикаторную отвертку или указатель напряжения.
  2. Включите обе клавиши выключателя.
  3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
  4. Отметьте фазные провода маркером.
  5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
  6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
  7. Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

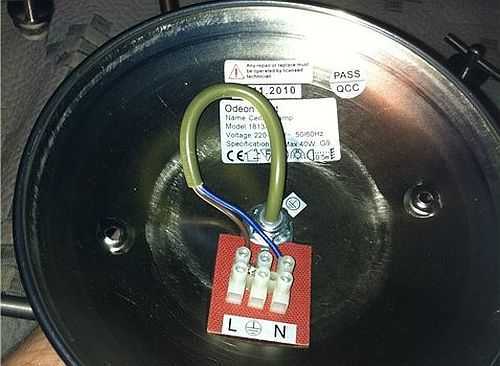

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

  1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
  2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые  провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

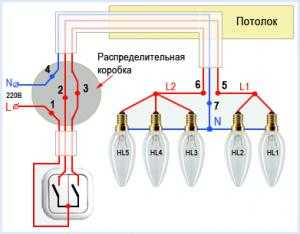

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

stroyka-electro.ru

Как подключить люстру с заземлением?

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Подключение люстры с тремя проводами своими руками

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

  • Индикаторная отвертка или указатель напряжения;
  • Мультиметр;
  • Пассатижи;
  • Нож;
  • Клеммная колодка на три клеммы;
  • Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

  • Белый или коричневый провод – фаза;
  • Синий провод – ноль;
  • Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

  1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

    Мультиметр для прозвонки проводов

  2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

    Выкручиваем из люстры патрон

  3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

    Технология определения нулевого провода с помощью мультиметра

  4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
  5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
  6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

  1. Возьмите индикаторную отвертку или указатель напряжения.
  2. Включите обе клавиши выключателя.
  3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
  4. Отметьте фазные провода маркером.
  5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
  6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
  7. Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

  1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
  2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые  провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

stroyka-electro.ru
