Содержание

видео-инструкция по монтажу своими руками, промывка, наладка, детали, контроллер, диспетчеризация, диагностика, статическое давление, реконструкция, допустимая скорость, комплектующие, фото и цена





Проживая в сельской местности, вы практически не задумываетесь о вентиляции, порой для дома достаточно сделать самую простую конструкцию. Другое дело, когда приходится проводить рабочее время в городских офисах, окна которых выходят на автодорогу. В этом случае открытие окна не только не дает доступ свежего воздуха, но и, наоборот, только усугубляет атмосферу в помещении.

Сложное устройство систем вентиляции

Назначение

Сегодня невозможно представить без вентиляции любое производство, а также помещения в квартире или доме.

Ее использование довольно обширно, а оборудование, хотя и отличается разнообразием, но в действительности представляет собой три основные группы, которые занимаются:

  • созданием воздушных потоков;
  • обработкой воздуха;
  • распределением воздуха по помещениям.

Контроллер системы вентиляции приточного типа

Отдельно следует выделить дополнительные комплектующие для систем вентиляции, которые можно считать их неотъемлемой частью, способные свести на нет побочные эффекты работы:

  • противопожарные клапаны;
  • теплоизоляция;
  • шумоглушители.

Совет: все сложные вентиляционные системы необходимо оборудовать автоматикой.

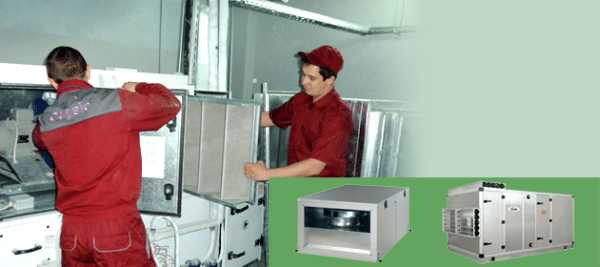

Сервисное обслуживание и диагностика систем вентиляции

Структура

Оборудование зависит от типа вентиляции. К примеру, приточная состоит из элементов, которые:

Создают воздушные потоки Главный элемент всех механизмов – вентилятор, которые могут быть различными, и использоваться для таких систем вентиляции:

  • вытяжных;
  • приточных;
  • приточно-вытяжных.

С их помощью удается создавать воздушные завесы, а устанавливаться они могут на крышах и в вентиляционных каналах.

Обрабатывают воздух Данные системы могут быть отдельными и входить в состав более крупных механизмов:

  • увлажнители выступают частью большого агрегата;
  • воздухоохладители являются секцией кондиционера;
  • фильтры – элементы других приборов;
  • воздухонагреватели являются частью вентиляционной системы.

Диспетчеризация систем вентиляции позволяет вовремя реагировать на неисправности

Для распределения воздушных потоков применяют следующие детали систем вентиляции:

  1. Воздухораспределители:
  • насадки с форсунками;
  • решетки;
  • перфорированные панели;
  • плафоны;
  • щелевые устройства.
  1. Воздушные каналы.
  1. Устройства регулирующего и запорного типа — клапаны, диафрагмы.

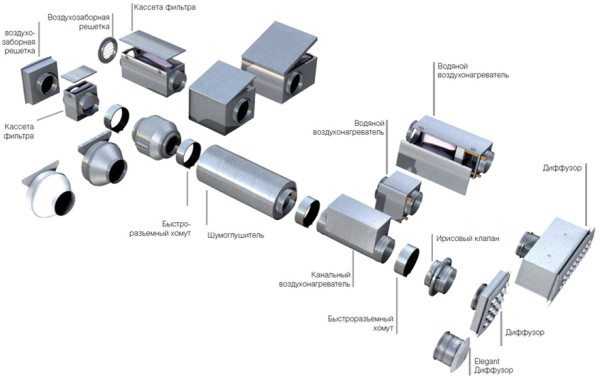

Основные элементы вентиляционной системы

Как и любая конструкция, обеспечить правильную работу системы должны отдельные ее элементы, которые могут работать самостоятельно или быть синхронизированы с остальными посредством автоматики:

  1. Воздухозаборная решетка первая принимает поступающий снаружи чистый воздух, ее цена зависит от размеров и материала. Чаще всего она бывает прямоугольной или круглой, встречаются также овальные или изготовленные по заказу. Их задача не только декоративная, но и практическая – защиты системы вентиляции от различных загрязнений, а также атмосферных осадков.
  1. Воздушный клапан предназначен контролировать расход воздуха, а также предотвращает попадание в систему наружного воздуха, если она выключена. Особенно необходим в холодное время года, иначе в дом и квартиру будет попадать морозный воздух и мокрый снег. Установить его можно без труда своими руками.

На фото — дроссель клапан для вентиляции

Чаще всего в приточных вентиляционных системах производят синхронизацию заслонки на клапане с помощью электропривода, автоматизируя ее управление. Если включается калорифер — клапан открывается, когда выключается – он закрывается.

  1. Воздушный фильтр важный элемент системы, защищающий ее от пуха, пыли, насекомых и грязи. Обычно используют грубой очистки, способный задерживать частицы размером от 10 мкм. Фильтрующим материалом в этом случае является акрил. При необходимости увеличения защиты вентилируемого здания инструкция рекомендует устанавливать фильтр тонкой очистки, задерживающий частицы размером до 1 мкм, а также особо тонкой очистки, не пропускающий частицы до 0,1 мкм.

Совет: следите за состоянием устройства и проводите его чистку от мусора и пыли каждый месяц.

Рекомендуем для диагностики фильтра установить датчик давления, способный отслеживает разность воздушного давления на входе и выходе вентиляционной системы.

Периодическая промывка систем вентиляции вручную

  1. Вентилятор используется во всех принудительных системах воздухообмена и статическое давление в системе вентиляции. Имеет два основных параметра – объем подаваемого воздуха и давление. По конструкции они могут быть осевыми и центробежными.

Первые получили одобрение у покупателей благодаря своей надежности и высокой производительности. Недостаток – создают низкое полное давление, из-за чего в извилистых воздуховодах скорость воздушного потока значительно уменьшается. В данном случае рекомендуем применять радиальные модели вентиляторов, способных создать высокое давление потока.

Совет: последние модели европейских производителей вентиляционного оборудования радуют низким уровнем шума и небольшими габаритами.

  1. Воздуховоды предназначены для распределения обработанного воздуха по зданию после его выхода из шумоглушителя.

Они объединены в сеть, состоящую из:

  • поворотов;
  • переходников;
  • тройников.

Их подбор производится по:

  • площади сечения – она зависит от необходимого воздухообмена, который определяется расчетным путем, а также от максимально определенной скорости воздуха;
  • форме – круглой или прямоугольной, реже овальной;
  • жесткости – гибкие, полугибкие и жесткие.

Совет: во время работы должна соблюдаться допустимая скорость в системе вентиляции, в противном случае воздуховод станет источником шума.

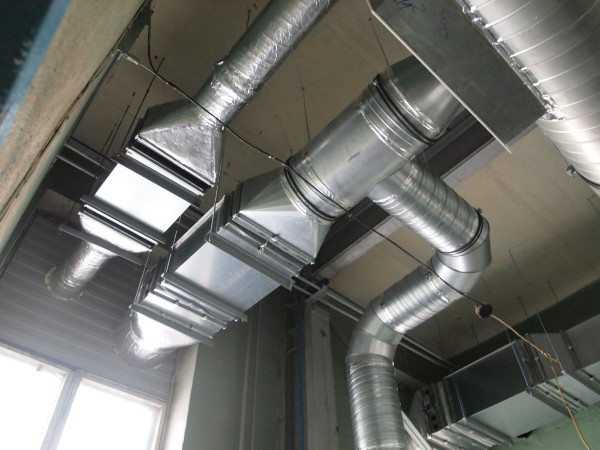

Жесткие воздуховоды изготавливают из оцинкованной жести, они могут быть прямоугольной или круглой формы. Для определенных условий их могут производить из нержавеющей стали.

Реконструкция систем вентиляции позволяет улучшить ее работу

Полугибкие и гибкие воздуховоды изготавливают из многослойной алюминиевой фольги, в сечении они круглые, чему способствует каркас из стальной проволоки, свитой в спираль. Данная конструкция удобна для транспортировки, так как может складываться «гармошкой».

Недостаток — высокое аэродинамическое сопротивление из-за неровной внутренней поверхности, поэтому их следует применять  на проектах небольшой протяженности.

Дополнительные

Нагреватели



  1. Они могут быть электрическими и водяными.
  2. Применяют воздухонагреватели для нагрева и кондиционирования воздушных масс в канальных системах.
  3. Характеристики устройства:
  • монтаж производится в круглый или прямоугольный канал внутри помещения;
  • способно работать при температурах в диапазоне – 40°С — +40°С;
  • класс электроизоляции IP 40;
  • в воздухе не должно быть твердых, клейких и волокнистых взрывоопасных веществ.
  1. Установку канальных нагревателей рекомендуется доверить специалистам. В этом случае удастся добиться равномерного распределения воздуха по всему его сечению. Между ближайшим поворотом канала и нагревателем должно было не менее 3 диаметров последнего.
  2. Производить установку приборов можно в горизонтальном или вертикальном канале. Запомните, при выключенном вентиляторе запрещается подавать напряжение на нагреватель.
  3. Для регулировки мощности нагрева часто применяют тиристорные регуляторы.
Охладители



  1. Применяются для охлаждения поступающего снаружи чистого воздуха.
  2. Для понижения температуры потока используют разные хладоносители:
  • воду;
  • хладагент;
  • этиленгликоль.
Рекуператор Предназначен для смешивания двух потоков воздуха – поступающего снаружи и возвращаемого из комнаты. Он помогает сократить расходы на нагрев воды в период холодов и на снижение температуры воздуха в жаркое время.
Шумоглушитель Необходимая часть вентилятора, контролирующая уровень шума, чтобы увеличить комфорт в помещении для работы или отдыха.

Источником шума в вентиляторе является любое колебательное движение:

  • аэродинамическое;
  • механическое.

Шумоглушители делят на:

  • пластинчатые;
  •  трубчатые.

Их основным преимуществом являются поверхности, облицованные звукопоглощающим материалом.

Монтаж и наладка систем вентиляции специалистами

Вывод

Проектируя вентиляционную систему, необходимо понимать не только ее назначение, но и устройство. Тогда будет легче знать – где, какие и куда элементы устанавливать, и для чего они будут использоваться в дальнейшем. Условно можно отнести одни из них к основным, другие – к дополнительным.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.




gidroguru.com

9. Устройство систем вентиляции

9.1. Основные требования к компоновке систем вентиляции

При
компоновке приточных и вытяжных
вентиляционных систем руководствуются
следующими требованиями /6/:

  • количество
    вентиляционных систем должно быть
    минимальным;

  • системы
    вентиляции должны быть конструктивно
    просты;

  • вентиляционные
    системы должны обслуживать однородные
    по своему назначению помещения;

  • вытяжные
    каналы для однородных помещений могут
    быть объединены в пределах одного
    этажа, а каналы разных этажей объединяют
    на чердаке у сборных магистралей;

  • приточные
    каналы для разных этажей объединяют
    только у магистральных каналов;

  • вытяжные
    каналы выполняют приставными или во
    внутренних стенах;

  • не
    разрешается устройство вытяжных каналов
    в наружных стенах;

  • приставные
    каналы желательно устраивать у внутренних
    стен, перегородок и колонн, у наружных
    стен приставные каналы устраивают с
    воздушной прослойкой 50 мм между стеной
    канала и наружной стеной;

  • горизонтальные
    каналы устраивают подвесными вдоль
    стен, перегородок, под потолком;

  • радиус
    действия систем естественной вентиляции
    до 8-10 м;

  • радиус
    действия систем механической вентиляции
    до 50 м;

  • вытяжные
    камеры желательно устраивать на чердаке,
    техническом этаже или в верхних этажах
    здания;

  • приточные
    камеры желательно устраивать в подвале
    или на нижних этажах здания;

  • воздухозаборные
    решетки устанавливают на высоте не
    менее 2.0 м от уровня земли с наименее
    загрязненной стороны здания. Возможно
    устройство отдельно стоящих приточных
    шахт, расположенных в зеленой зоне;

  • при
    проектировании стремятся к размещению
    приточных и вытяжных установок в центре
    системы, с тем, чтобы максимально
    сократить протяженность воздуховодов;

  • удаление
    воздуха в атмосферу осуществляется
    через вытяжные шахты, которые рекомендуется
    размещать в наиболее высокой части
    кровли, со стороны ската, выходящего
    на дворовой фасад;

  • высота
    шахты над кровлей определяется из
    условия:

а)
если шахта расположена у конька (до 1,5
м), то она должна возвышаться над ним на
0,5 м;

б)
если шахта отстоит от конька на 1,3-3,0 м,
то ее устье должно быть расположено не
ниже конька;

в)
если шахта расположена от конька на
расстоянии более 3 м, ее устье должно
быть не ниже прямой, проведенной от
конька под углом располагаемого давления.

9.2. Устройство естественной канальной вентиляции

Рис.
9.1. Схема вытяжной естественной канальной
вентиляции.

Вентиляционные
каналы могут быть встроенными и
приставными. Если в зданиях есть
внутренние кирпичные стены, то каналы
устраивают непосредственно в стенах.
Минимальный размер канала 140х140 мм.
Толщина стенок канала не менее ½ кирпича.
Каналы могут также предусматриваться
в специальных вентиляционных панелях
или блоках. Если невозможно устройство
каналов во внутренних стенах, то
устраивают приставные воздуховоды из
блоков и плит, их минимальный размер
100х150 мм.

Сборные
воздуховоды на чердаке выполняют из
двойных гипсошлаковых или шлакобетонных
плит с минимальным размером 200х200 мм.

Вытяжные
шахты в естественной системе вентиляции
обязательно утепляются досками или
другими малотеплопроводными материалами:
пенопластом, пеностеклом, пенокерамзитом
и др.

Устройство
вытяжной шахты с объединенными каналами
показано на рис. 9.2.

Рис.
9.2. Вытяжная шахта, объединенная со
сборным коробом

1
– дефлектор; 2 – клапан; 3 – смотровой
люк; 4 – болты для крепления дефлектора;
5 – гидроизоляционный ковер; 6 –
утеплитель; 7 – чердачное перекрытие;
8 – выступ;

В
зданиях высотой до пяти этажей запрещается
присоединять к одному каналу помещения,
расположенные на разных этажах (рис
9.3. а, б). В зданиях с числом этажей более
пяти допускается объединение одним
каналом таких помещений с перепуском
не менее одного этажа для более устойчивой
работы системы вентиляции (рис. 9.3. в),
или допускаются отдельные вытяжные
каналы из каждых пяти этажей объединять
в один сборный магистральный канал
(рис. 9.3. г).

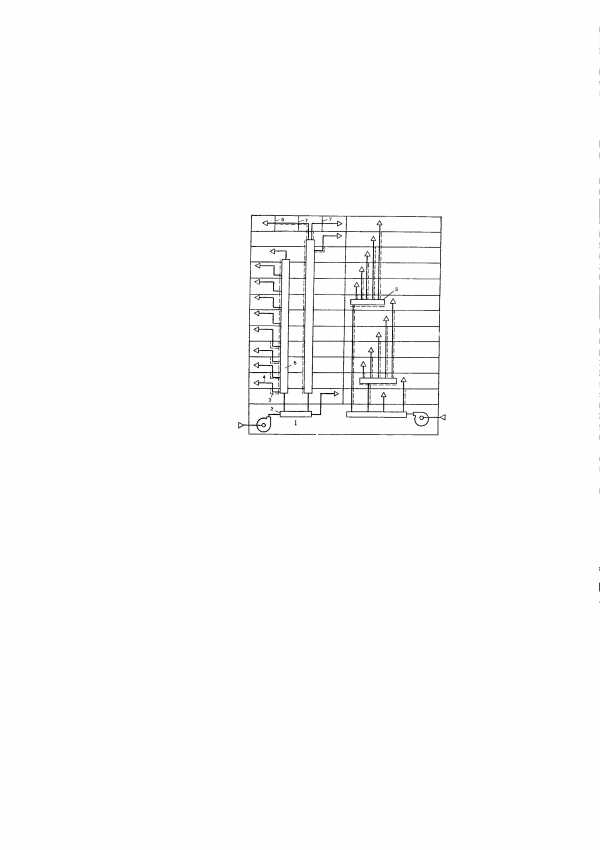

Рис.
9.3. Схемы вытяжных естественных систем
вентиляции.

а
– раздельные каналы; б – каналы,
объединенные на чердаке здания; в –
каналы, объединенные с перепуском на
один этаж; г – каналы, объединенные в
этаже и на чердаке.

studfiles.net

Типы вентиляции: способы воздухообмена в здании

Типы вентиляции представлены большим разнообразием систем различных видов и назначений. Системы разделяются на несколько типов исходя из общих признаков. Главными из них являются способы циркуляции воздуха в здании, зона обслуживания агрегата, назначение вентиляции и особенности конструкции средства.

Принцип приточно-вытяжной вентиляции в частном доме.

Естественный способ воздухообмена

Рассматривая типы вентиляционных устройств, следует начать с данного вида. В этом случае перемещение воздуха происходит по трем причинам. Первый фактор — аэрация, то есть разность температур воздуха в помещении и наружного. Во втором случае воздухообмен осуществляется в результате воздействия ветрового давления. И в третьем случае разность давления между используемым помещением и вытяжным устройством тоже приводит к воздухообмену.

Система естественной вентиляции с идеальным смешиванием.

Метод аэрации используется в местах с большим тепловыделением, но только тогда, когда поступающий воздух содержит в себе не более 30% вредных примесей и газов.

Не используется этот метод и в тех случаях, если нужна обработка поступающего воздуха или приток наружного воздуха приводит к возникновению конденсата.

В вентиляционных системах, где основой для перемещения воздуха является разность давления между помещением и вытяжным устройством, минимальный перепад по высоте должен составлять не меньше 3 м.

В этом случае длина участков, расположенных горизонтально, не должна превышать 3 м, в то время как скорость воздуха равна 1 м/с.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий.

Для данных систем не нужно дорогое оборудование, в этом случае используются вытяжки, расположенные в ванных и кухонных помещениях. Система вентиляции долговечна, для ее использования не требуется приобретать дополнительные устройства. Естественная вентиляция проста и дешева в эксплуатации, но только в том случае, если она настроена правильно.

Тем не менее такая система уязвима, так как нужно создавать дополнительные условия для поступления воздуха. С этой целью обрезают межкомнатные двери, чтобы они не мешали циркуляции воздуха. Кроме того, имеется зависимость от воздушного потока, который обдувает здание. Именно от него и зависит естественная система вентиляции.

Примером такого типа является открытое окно. Но при данном действии или врезке вытяжек появляется другая проблема — большой объем поступающего с улицы шума. Поэтому, несмотря на свою простоту и экономичность, система уязвима для ряда факторов.

Вернуться к оглавлению

Средства для искусственного воздухообмена

Общая схема устройства системы вентиляции.

Искусственная система, она же механическая, для вентиляции использует дополнительные устройства, помогающие воздуху поступать в здание и покидать его, тем самым организуя постоянный обмен. С этой целью применяют разнообразные приборы: вентиляторы, электрические двигатели, нагреватели воздуха.

Большим минусом при работе таких систем являются затраты на энергию, которые могут достигать немаленьких значений. Но плюсов у этого типа больше, они полностью окупают затраты на использование средств.

К положительным моментам следует отнести перемещение воздушных масс на нужное расстояние. Кроме того, подобные системы вентиляции могут регулироваться, исходя из этого воздух может поступать или удаляться из комнат в нужном количестве.

Искусственный воздухообмен не зависит от окружающих факторов, как это наблюдается при естественной вентиляции. Система автономна, а в процессе работы могут использоваться дополнительные функции, например, нагревание или увлажнение поступающего воздуха. При естественном типе подобное невозможно.

Тем не менее в настоящий момент популярно использование обеих систем подачи воздуха сразу. Это позволяет создать необходимые условия в помещении, снизить затраты, повысить эффективность работы вентиляции в целом.

Вернуться к оглавлению

Приточный способ подачи воздуха

Схема организации воздухообмена при общеобменной вентиляции.

Этот тип вентиляционных систем используется с целью осуществления постоянного поступления свежего воздуха. Система может осуществлять подготовку воздушных масс перед их поступлением в квартиру. С этой целью осуществляется очистка воздуха, нагревание или охлаждение. Таким образом, воздух приобретает нужные качества, после чего поступает в помещение.

В состав системы входят приточные установки и воздухоотводы, а в состав установки, обеспечивающей поступление воздуха, в свою очередь, входят фильтр, калориферы, вентилятор, автоматические системы и звукоизоляция.

При выборе подобных устройств следует обращать внимание на ряд факторов. Большое значение имеет объем воздуха, поступающего в здание. Этот показатель может быть равен нескольким десяткам или нескольким десяткам тысяч кубических метров воздуха, поступающего в помещение.

Большую роль играют такие показатели, как мощность калорифера, напор воздуха и уровень шума устройства. Кроме того, подобные типы вентиляционных устройств имеют автоматическое регулирование, что позволяет регулировать расход мощности и установить уровень потребляемого воздуха. Устройства с таймерами позволяют настроить агрегат для работы по расписанию.

Вернуться к оглавлению

Сочетание двух способов: приточно-вытяжной вид

Принципиальная схема вентиляции и кондиционирования воздуха.

Эта система представляет собой совокупность двух способов вентиляции — приточной и вытяжной, что позволяет задействовать положительные качества обеих систем одновременно и приводит к улучшению воздухообмена.

Как и в предыдущем варианте, имеется средство фильтрации и регулирования поступающих воздушных масс. Подобный тип может создать необходимые условия в помещении, отрегулировать уровень влажности поступающих масс, создать нужную температуру, нагрев или охладив воздух. Провести фильтрацию воздушных масс, поступивших снаружи, тоже входит в функциональные возможности агрегата.

Приточно-вытяжная система поможет сократить расходы, что достигается за счет удаления тепла, которое идет на подогрев поступающего воздуха. Этот процесс происходит в рекуператоре — теплообменнике специального назначения.

Преимущества центрального кондиционера.

Вытяжные воздушные массы, имеющие комнатную температуру, поступают в устройство, после чего передают свою температуру рекуператору, который и нагревает воздух, поступающий снаружи.

Помимо вышеназванных достоинств приточно-вытяжная вентиляция обладает еще одним качеством, хорошо подходящим для людей, страдающих перепадами артериального давления. Речь идет о возможности создавать повышенное и пониженное давление по сравнению с окружающей средой.

Устройство является автономным, независимым от условий окружающей среды, благодаря чему может использоваться круглогодично. Однако система не лишена отрицательных качеств. Среди них можно назвать необходимость точной регулировки. Если оба способа — вытяжной и приточный — не будут сбалансированы между собой, то человек, использующий такой тип вентиляции, рискует получить сквозняки в доме.

Вернуться к оглавлению

Воздухообмен по зоне обслуживания

В этой категории выделяют два типа — местную и общеобменную систему вентиляции. Местная система вентиляции предназначена для определенной территории. Примером может считаться отдельная комната, рабочее место и другие подобные локальные места. Подобный тип подразумевает собой использование ранее названных видов воздухообмена — приточного и вытяжного.

В первом случае приточная вентиляция местного назначения предназначена для насыщения рабочего пространства свежим воздухом. Речь идет о вредных производствах, где поступление вредных веществ очень высоко. Кроме того, подача воздуха возможна при использовании охлаждения. Что позволяет направленно использовать поступающие воздушные массы для тех мест, где наблюдается повышенное тепловое излучение.

Вытяжной способ позволяет ликвидировать на рабочем месте воздушные массы, наполненные вредными примесями. Подобная система улавливает опасные частицы, которые затем выводятся из здания. Это действие имеет отрицательное последствие, так как вредный воздух выводится наружу, никак не утилизируется, в результате чего попадает в окружающую среду.

Следующий тип вентиляции — общеобменная, предназначена для устранения и выведения вредного воздуха с больших территорий. Как и в предыдущем случае, подобные вентиляционные системы используются в местах скопления вредных и опасных веществ, то есть на предприятиях подобного назначения.

Общеобменный тип может сочетать в себе использование нескольких типов вентиляции. Это может быть и вытяжная, и приточная, естественная и механическая. Если требуется очистить небольшое пространство, то применяют естественную вытяжную и механическую приточную типы.

Таким образом, типы вентиляционных систем представлены большим разнообразием видом и способов воздухообмена.

Подбирая какой-либо из них, следует определиться с назначением подачи воздушных масс, для чего она потребуется и какой вариант больше всего подойдет в том или ином случае.

1poclimaty.ru

Вопрос 5. Устройство систем вентиляции

Естественная
вентиляция может быть бесканальной
,
если воздух проходит только через
открытые проемы в наружных ограждениях,
или канальной, когда воздух перемещается
по каналам, воздуховодам и шахтам.
Канальная естественная вентиляция
применяется в промышленных зданиях
довольно ограниченно, так как ее действие
непостоянно и зависит от времени года,
а сечения каналов и воздуховодов
получаются довольно большие.

Регулируемая
организованная вентиляция, работающая
под действием гравитационных сил или
ветра через специально устраиваемые
проемы, называется аэрацией.
Она
применяется в промышленных зданиях со
значительными избытками теплоты.

Такие
здания оборудованы фонарями со створками
(фрамугами), открываемыми вручную или
специальными механизмами.

Такими
же открывающимися створками снабжены
оконные проемы в наружных стенах.
Открывая их частично или полностью,
можно создать требуемый воздухообмен.
Аэрация рассчитывается только на
действие гравитационного давления, так
как ветровое давление носит эпизодический
характер. Аэрацию предусматривают
обычно в промышленных зданиях со
значительными выделениями тепла
(мартеновские, литейные, прокатные,
термические, кузнечные цехи, корпуса
электролиза цветных металлов и др.).

Преимуществом
аэрации является то, что воздухообмен
создается без помощи вентиляторов, без
расхода электроэнергии. Однако аэрация
обеспечивает только общеобменную
вентиляцию и не предусматривает очистку
приточного и вытяжного воздуха.

Системы
механической вентиляции составляют
с
овокупность
устройств для обработки, транспортирования,
подачи или удаления воздуха составляет
систему вентиляции.

Рис. 1. Схема
приточной системы вентиляции:

1
– приточная камера; 2 – вентилятор; 3 –
воздуховод; 4 – дроссель-клапан; 5 –
воздухораспределитель

Рис. 2. Схема
вытяжной системы вентиляции:

1
– устройство для забора загрязненного
воздуха; 2 – вентилятор; 3 – вытяжная
шахта (труба) с зонтом; 4 – обеспыливающее
оборудование

Рис. 3. Схема
систем вентиляции для многоэтажных
зданий

1
– помещение для вентиляционного
оборудования; 2 – коллектор с ненормируемым
пределом огнестойкости; 3 – транзитный
участок воздуховода с нормируемым
пределом огнестойкости; 4 – воздуховод
в обслуживаемом помещении; 5 – коллектор
с пределом огнестойкости EI
30; 6 – стена или перегородка с нормируемым
пределом огнестойкости REI
45 и более; 7 – стена или перегородка с
нормируемым пределом огнестойкости
менее REI
45

Приточная
камера состоит из жалюзийной решетки
,
утепленной заслонки (клапана), фильтра
для очистки воздуха, калориферов для
его нагрева и вентилятора с электродвигателем.
Вентилятор соединен с камерой и диффузором
с помощью гибких вставок. Рама вентилятора
устанавливается на виброизоляторах,
Виброизоляторы и гибкие вставки
предохраняют строительные конструкции
и воздуховоды от механических колебаний
вентилятора. Герметические двери
предназначены для входа в вентиляционную
камеру с целью обслуживания калориферов,
фильтра, заслонки в процессе эксплуатации.

Воздуховоды
приточных систем в промышленных зданиях

обычно изготовляют из кровельной
тонколистовой стали толщиной 0,5—1 мм
круглого или прямоугольного сечения.
Металлические воздуховоды быстро
монтируются, достаточно прочны и обладают
хорошей герметичностью.

Воздухораспределители
(приточные насадки)
предназначены
для раздачи приточного воздуха. Приточный
воздух может подаваться в рабочую зону;
для этого воздухораспределители должны
иметь короткий факел и незначительную
скорость выходящего воздуха, чтобы
исключить ощущение дутья. При подаче
воздуха в верхнюю зону цеха, наоборот,
скорость выхода воздуха должна быть
выше, чтобы струя свежего воздуха
достигала рабочей зоны. Воздухораспределители
некоторых типов устанавливают в подвесных
потолках, некоторые монтируют на
небольшой высоте над рабочей зоной.

Общеобменные
вытяжные системы

вентиляции обычно удаляют воздух из
верхней
,
реже из средней зоны производственных
корпусов. Перед удалением воздух в
общеобменных системах иногда проходит
очистку.

В
бесканальных

общеобменных вытяжных системах воздух
удаляется крышными вентиляторами,
которые установлены на специальных
железобетонных стаканах на перекрытии
цехов, и канальными.

В
канальных

системах вытяжной вентиляции воздух
высасывается в воздухоприемные отверстия
или решетки, через воздуховоды подается
к вентилятору и, пройдя вытяжную шахту
попадает в атмосферу. Для защиты вытяжной
шахты от атмосферных осадков над ней
устанавливают зонт, а воздуховоды при
неработающем вентиляторе перекрывают
заслонкой или клапаном.

Местные
отсосы и укрытия

имеют самую разнообразную конструкцию:
это зонты, вытяжные шкафы, полные укрытия,
бортовые отсосы у ванн, отсасывающие
панели, воздухоприемники и др. Многие
вредности, выделяющиеся при технологических
процессах, агрессивно воздействуют на
окружающие предметы (местные отсосы,
воздуховоды, вентиляторы, фильтры),
вызывая сильную коррозию, могут быть
взрыво- и пожароопасны. В этих случаях
воздуховоды изготовляют из материалов,
не подверженных интенсивной коррозии
в агрессивной среде (нержавеющей стали,
алюминия, титана, металлопласта,
винипласта, полиэтилена и пр.), либо
применяют специальные покрытия стальных
воздуховодов кислото- и щелочестойкими
перхлорвиниловыми грунтами, эмалями и
лаками.

В
таких системах устанавливают вентиляторы
и другое оборудование в коррозионностойком
или искрозащищенном исполнении.

К
местным вытяжным

системам вентиляции относятся системы
аспирации. Аспирационные системы удаляют
воздух вместе с взвешенными в нем
частицами пыли, металлической и древесной
стружки, опилок и пр. Для фильтрования
воздуха в аспирационных системах обычно
используют циклоны, скрубберы, матерчатые
рукавные фильтры и другие пылеотделители.

В
системах аспирации применяют более
плотные и прочные воздуховоды, чем в
обычных системах, чаще сварные из металла
толщиной 1,5— 2 мм. Пылевые вентиляторы
для этих систем также должны противостоять
абразивному и ударному воздействию
транспортируемой среды.

ЗАКЛЮЧЕНИЕ

Практическое
занятие по данной теме будет посвящено
проведению экспертизы проекта печного
отопления на предмет соответствия
требованиям пожарной

Задание для
самостоятельной работы

Повторить:

1. Область применения
печного отопления.

2. Конструктивное
исполнение печей, разделок и отступок.

3. Требования
пожарной безопасности к системам
отопления.

Задание на
самоподготовку

Подготовиться к
практическому занятию.

Изучить
к практическому занятию

1. Методика проверки
печного отопления требованиям нормативных
документов по пожарной безопасности.

2. Проверка
соответствия печного отопления
требованиям нормативных документов по
пожарной безопасности.

3. Оформление
отчетного материала по результатам
проверки.

Разработал:

Старший
преподаватель кафедры ПБЗиАСП

подполковник
вн. службы А.С.Дорожкин

studfiles.net

Назначение систем вентиляции



Окружающий воздух представляет собой смесь газов, состоящую в основном из азота, кислорода и водяных паров (влаги). Воздух, не содержащий водяных паров, называется сухим, а содержащий их – влажным. В состав сухого воздуха входят (% по объему): азот – 78,08; кислород – 20,9; инертные газы – 0,94; углекислый газ – 0,03. Практически в вентиляции приходится иметь дело только с влажным воздухом. В зависимости от метеорологических условий содержание водяных паров колеблется от 0,5 до 25 г на 1 кг воздуха.

Состояние воздуха характеризуют его основные параметры: температура, относительная влажность, подвижность (скорость) и барометрическое давление. Относительная влажность – это отношение массы водяного пара, содержащегося во влажном воздухе, к массе водяных паров, насыщающих (максимально возможных) этот же объем воздуха при той же температуре. Относительную влажность выражают в процентах.

Человек хорошо себя чувствует только в довольно узком диапазоне сочетаний различных параметров воздуха. В связи с этим, в рабочей зоне помещений необходимо поддерживать определенные параметры воздуха с учетом категории тяжести работы (легкой, средней тяжести и тяжелой), времени года и количества избыточного тепла, выделяющегося в помещениях. В производственных помещениях нет необходимости поддерживать требуемые параметры воздуха по всему объему. Важно, чтобы только в зоне, где находятся люди, называемой рабочей зоной (высота ее принимается 2 м), или в местах у технологического оборудования параметры воздуха не отклонялись от нормируемых переделов.

Параметры воздуха могут быть оптимальными, при которых человек не ощущает ни тепла, ни холода, чувствует себя комфортно, и допустимыми, при которых самочувствие человека и производительность его труда незначительно отличаются от оптимальных. Так, для производственных помещений в холодный период года при работе средней тяжести установлены следующие оптимальные параметры воздуха: температура 18 – 20 °С, относительная влажность 40-60 % и подвижность не более 0,2 м/с. Допустимые параметры воздуха для тех же условий имеют более широкий диапазон: температура 17 – 23 °С, относительная влажность не выше 75 % и подвижность не более 0,3 м/с. В производственных помещениях наиболее часто предусматривается поддержание допустимых параметров воздуха.

Производственные процессы могут сопровождаться выделением в воздух рабочих помещений вредных для человека газов и паров, количество которых зависит от особенностей технологического процесса, степени герметизации оборудования и пр. Содержание вредных газов и паров в воздухе рабочей зоны не должно превышать предельно допустимой концентрации (ПДК). Предельно допустимая концентрация – это максимально возможное количество вредного вещества, мг/м3, в единице объема воздуха, которое в течение всего рабочего стажа не вызывает заболеваний или отклонений в состоянии здоровья людей, работающих в данных условиях и не сказывается на последующих поколениях.

Кроме того, от технологического оборудования может поступить большое количество тепла, влаги, пыли и углекислого газа. При легкой работе теплоотдача одного рабочего в окружающую среду составляет около 150 Вт, при тяжелой – 300 Вт и более. Каждый час с поверхности тела человека испаряется 60 – 400 г водяных паров, а от органов дыхания поступает 20 – 40 л углекислого газа.

Воздух обладает способностью усваивать поступающие в него избыточное тепло, влагу, пары, газы, пыль, т.е. ассимилировать вредности, но при этом повышается его температура, увеличиваются влагосодержание, загазованность, запыленность. Происходит изменение химического состава и физических свойств воздуха, что неблагоприятно отражается на самочувствии находящихся в этом помещении людей и отрицательно влияет на ход технологических процессов. Такой воздух должен быть удален из помещения.

Для поддержания в помещениях нормальных условий воздушной среды, соответствующих санитарно-гигиеническим и технологическим требованиям, устраивают вентиляцию, которая создает организованный воздухообмен – удаляет загрязненный воздух и подает вместо него обработанный (нагретый или охлажденный, увлажненный или осушенный) свежий и чистый воздух.

Массы удаляемого воздуха и воздуха, подаваемого либо проникаемого в помещение через неплотности строительных конструкций, всегда равны.

Вентиляция в большинстве случаев может обеспечить в помещениях только допустимые санитарно-гигиенические условия. Параметры воздуха, строго определенные по температуре и влажности, в том числе и оптимальные, обеспечиваются применением систем кондиционирования воздуха.

Классификация вентиляционных систем

Вентиляционная система – это совокупность устройств для обработки, подачи или удаления воздуха; она является также средством для создания воздухообмена в помещении.

Вентиляционные системы по назначению делятся на приточные, осуществляющие подачу свежего воздуха в помещения, вытяжные, удаляющие из помещений загрязненный воздух, и воздушные либо воздушно-тепловые завесы, предотвращающие проникание холодного воздуха через открытые проемы производственных зданий или двери общественных зданий в холодный период года.

Как приточные, так и вытяжные вентиляционные системы могут быть общеобменные и местные. Общеобменные системы предназначены для подачи и удаления воздуха равномерно по обслуживающему помещению, для создания по всему объему рабочей зоны воздушной среды примерно с одинаковыми параметрами. Местные вытяжные системы удаляют воздух в местах образования вредностей у станков, ванн, печей и другого технологического оборудования, не позволяя вредностям распространяться по всему объему помещения, загрязнять весь воздух цеха. Местные приточные системы подают свежий приточный воздух вблизи рабочих мест, создают воздушный душ или оазис – ограниченное место в производственном помещении, где параметры воздушной среды соответствуют санитарно-гигиеническим требованиям.

Местная вытяжная вентиляция намного эффективнее общеобменной, так как удаляет воздух у мест образования вредностей с более высокой их концентрацией.

По способу перемещения воздуха все вентиляционные системы бывают либо естественные, либо механические

В системах естественной вентиляции движение воздуха происходит вследствие разности плотностей внутреннего (нагретого и более легкого) и наружного (холодного и более тяжелого) воздуха. Примером естественной вентиляции может служить вентиляция кухонь и санузлов в жилых домах.

В системах механической вентиляции воздух перемещается вентилятором, приводимым в действие электродвигателем, либо другим оборудованием (дымососом, воздуходувкой, эжектором и т.д.). Механические системы вентиляции применяются значительно чаще, чем естественные, так как радиус действия механических систем намного больше, а сечения воздуховодов меньше, чем в естественных системах вентиляции той же производительности, за счет высокой скорости движения воздуха. Так, в воздуховодах естественных систем вентиляции скорость движения воздуха 0,5 – 2 м/с, а в воздуховодах механических систем 3 – 20 м/с.

При работе вентиляции любого вида в помещении происходит смена воздуха. Отношение количества поданного в помещение в течение 1 ч свежего воздуха или удаленного загрязненного воздуха к внутреннему объему помещения называется кратностью воздухообмена. В реальных условиях кратность воздухообмена может изменяться от 0,5 до 20 и более.

Помимо организованного воздухообмена, осуществляемого вентиляционными системами, воздух может проникать в помещения через неплотности окон, стен, дверей, ворот и т.д. вследствие гравитационного (естественного) давления и за счет ветрового напора. Таким же образом воздух может и удаляться из помещения. Поступление наружного воздуха через ограждающие конструкции внутрь помещения называется инфильтрацией, удаление – эксфильтрацией. Такой нерегулируемый воздухообмен называется неорганизованным. Если в помещении нет вредных выделений, то приточные системы вентиляции выполняют таким образом, что часть воздуха они забирают снаружи, а часть из помещения. Такое вторичное использование воздуха из помещения для приточных систем вентиляция называется рециркуляцией; оно позволяет уменьшить расход тепла на нагрев воздуха в холодный период.

Устройство вентиляционных систем

Системы естественной вентиляции отличаются бесшумностью работы, отсутствием каких-либо механизмов, простотой обслуживания. Действие естественной вентиляции обусловлено гравитационным давлением, возникающим вследствие разности плотностей наружного и внутреннего воздуха. Плотность воздуха в большой степени зависит от температуры. Так, при температуре 0°С и обычном барометрическом давлении плотность воздуха 1,29 кг/м3, при температуре 16°С- 1,22 кг/м3, а при 100 °С – всего 0,95 кг/ м3.

В промышленных цехах воздух, как правило, имеет более высокую температуру, чем наружный воздух, и, следовательно, меньшую плотность. При наличии открытых проемов и наружных ограждениях или вытяжных вентиляционных труб и шахт внутренний, менее плотный воздух, будет вытесняться наружным. Чем больше разность плотностей и чем больше расстояние между центром входного проема или низом шахты и центром вытяжного проема или устьем шахты, тем выше гравитационное давление и интенсивнее действие естественной вентиляции.

Естественная вентиляция может быть бесканальной, если воздух проходит только через открытые проемы в наружных ограждениях, или канальной, когда воздух перемещается по каналам, воздуховодам и шахтам. Канальная естественная вентиляция применяется в промышленных зданиях довольно ограниченно, так как ее действие непостоянно и зависит от времени года, а сечения каналов и воздуховодов получаются довольно большие.

Работа естественной вентиляции в значительной степени зависит от действия ветра. Ветер, набегая на здание, создает на наветренной стороне зону избыточного давления, а на заветренной – зону отрицательного давления. Это явление используется для усиления воздухообмена.

Управляемый естественный воздухообмен в цехах промышленных зданий называется аэрацией. Такие здания оборудованы фонарями со створками (фрамугами), открываемыми вручную или специальными механизмами. Такими же открывающимися створками снабжены оконные проемы в наружных стенах. Открывая их частично или полностью, можно создать требуемый воздухообмен. Аэрация рассчитывается только на действие гравитационного давления, так как ветровое давление носит эпизодический характер. Аэрацию предусматривают обычно в промышленных зданиях со значительными выделениями тепла (мартеновские, литейные, прокатные, термические, кузнечные цехи, корпуса электролиза цветных металлов и др.).

Преимуществом аэрации является то, что воздухообмен создается без помощи вентиляторов, без расхода электроэнергии. Однако аэрация обеспечивает только общеобменную вентиляцию и не предусматривает очистку приточного и вытяжного воздуха.

Системы механической вентиляции получили наибольшее распространение, так как не подвержены влиянию внешних метеорологических условий, легко поддаются регулированию, обладают значительным радиусом действия (до 250 – 300 м) и могут обеспечить, местную вентиляцию. Сечения воздуховодов в системах механической вентиляции в несколько раз меньше, чем в системах естественной вентиляции той же производительности.

Приточные системы механической вентиляции подают очищенный, с заданной температурой и в некоторых случаях влажностью, воздух в рабочую зону цеха для обеспечения требуемых санитарно-гигиенических условий пребывания людей и работы технологического оборудования. Вытяжные системы механической вентиляции удаляют запыленный и загрязненный воздух, очищая его перед выбросом в атмосферу.

Системы механической вентиляции могут быть пущены и остановлены в любое время, их работа легко поддается контролю и управлению, что способствует их широкому распространению.

Приточные системы вентиляции состоят из следующих основных элементов: воздухозаборного устройства, приточной камеры, которая включает утепленную заслонку (клапан), фильтр, калорифер (воздухонагреватель) и вентилятор, сети воздуховодов и воздухораспределителей. Учитывая это, необходимо осуществлять комплектацию систем вентиляции всем необходимым вентиляционным оборудованием, начиная с вентиляторов, калориферов, отопительных агрегатов и заканчивая клапанами, заслонками, гибкими вставками, дефлекторами и виброизоляторами. Более полная информация по комплектации систем вентиляции вентиляционным и отопительным оборудованием находится на сайте нашей    компании.

Для мест воздухозабора часто используют газоны между цехами; иногда воздухозабор устраивают в стене здания или на крыше. На входе в воздухозаборную шахту или канал устанавливают жалюзийную решетку для защиты от атмосферных осадков и от попадания посторонних предметов. Иногда один воздухозаборный канал питает наружным воздухом несколько приточных систем. Между воздухозаборным устройством и фильтром приточной камеры устанавливают утепленную заслонку (клапан) с ручным или электрическим приводом. При неработающем вентиляторе клапан должен быть закрыт для защиты оборудования приточной камеры от попадания холодного наружного воздуха, который может заморозить воду в трубках калориферов и вывести их из строя.

Приточная камера состоит из жалюзийной решетки, утепленной заслонки (клапана), фильтра для очистки воздуха, калориферов для его нагрева и вентилятора с электродвигателем. Вентилятор соединен с камерой и диффузором с помощью гибких вставок. Рама вентилятора устанавливается на виброизоляторах, Виброизоляторы и гибкие вставки предохраняют строительные конструкции и воздуховоды от механических колебаний вентилятора. Герметические двери предназначены для входа в вентиляционную камеру с целью обслуживания калориферов, фильтра, заслонки в процессе эксплуатации.

Воздуховоды приточных систем в промышленных зданиях обычно изготовляют из кровельной тонколистовой стали толщиной 0,5-1 мм круглого или прямоугольного сечения. Металлические воздуховоды быстро монтируются, достаточно прочны и обладают хорошей герметичностью.

Воздухораспределители (приточные насадки) предназначены для раздачи приточного воздуха. Приточный воздух может подаваться в рабочую зону; для этого воздухораспределители должны иметь короткий факел и незначительную скорость выходящего воздуха, чтобы исключить ощущение дутья. При подаче воздуха в верхнюю зону цеха, наоборот, скорость выхода воздуха должна быть выше, чтобы струя свежего воздуха достигала рабочей зоны. Воздухораспределители некоторых типов устанавливают в подвесных потолках, некоторые монтируют на небольшой высоте над рабочей зоной.

Разновидностью приточных вентиляционных систем является воздушное душирование, которое обеспечивает подачу сосредоточенного потока воздуха на рабочее место. Такая подача воздуха необходима при интенсивном тепловом облучении рабочих, например, около промышленных печей, при работе с нагретым или расплавленным металлом и т.д., либо при открытых производственных процессах с выделением вредных газов и паров и когда невозможно устроить местные укрытия. Принципиально система воздушного душирования не отличается от приточной вентиляционной системы, но вместо воздухораспределителей устанавливают душирующие поворотные патрубки.

Воздушные и воздушно-тепловые завесы предназначены для защиты ворот и открытых проемов промышленных зданий от поступления холодного воздуха в зимний период. Различают два типа завес: шибирующие, у которых плоская струя воздуха подается либо снизу, либо с боков проемов и ворот под некоторым углом навстречу холодному воздуху, и смесительные, когда воздух из здания или цеха подается в тамбур между двойными входными дверями. Смесительные завесы применяют в административно-общественных зданиях, в проходных и т.д. Завесы, в которых воздух предварительно нагревается в воздухонагревателе, называются воздушно-тепловыми, а завесы, подающие воздух без нагрева – просто воздушными.

В системах воздушного отопления часто используют воздушно-отопительные агрегаты с полной либо частичной рециркуляцией воздуха. Воздух подогревается в воздухонагревателе и вентилятором через направляющую решетку подается в цех. Иногда системы воздушного отопления совмещают с приточными вентиляционными системами.

Общеобменные вытяжные системы вентиляции обычно удаляют воздух из верхней, реже из средней зоны производственных корпусов. Перед удалением воздух в общеобменных системах иногда проходит очистку. Общеобменные вытяжные системы могут быть бесканальными, если воздух удаляется крышными вентиляторами, которые установлены на специальных железобетонных стаканах на перекрытии цехов, и канальными, в канальных системах вытяжной вентиляции воздух высасывается в воздухоприемные отверстия или решетки, через воздуховоды подается к вентилятору и, пройдя вытяжную шахту попадает в атмосферу. Для защиты вытяжной шахты от атмосферных осадков над ней устанавливают зонт, а воздуховоды при неработающем вентиляторе перекрывают заслонкой или клапаном.

Местные вытяжные системы вентиляции предназначены для забора вредных выделений у мест их образования с помощью укрытий или местных отсосов, транспортировки загрязненного воздуха, его очистки в фильтрах или пылеуловителях и выброса в атмосферу. Местные отсосы и укрытия имеют самую разнообразную конструкцию: это зонты, вытяжные шкафы, полные укрытия, бортовые отсосы у ванн, отсасывающие панели, воздухоприемники и др. Многие вредности, выделяющиеся при технологических процессах, агрессивно воздействуют на окружающие предметы (местные отсосы, воздуховоды, вентиляторы, фильтры), вызывая сильную коррозию, могут быть взрыво- и пожароопасны. В этих случаях воздуховоды изготовляют из материалов, не подверженных интенсивной коррозии в агрессивной среде (нержавеющей стали, алюминия, титана, металлопласта, винипласта, полиэтилена и пр.), либо применяют специальные покрытия стальных воздуховодов кислото- и щелочестойкими перхлорвиниловыми грунтами, эмалями и лаками.

В таких системах устанавливают вентиляторы и другое оборудование в коррозионностойком или искрозащищенном исполнении.

К местным вытяжным системам вентиляции относятся системы аспирации. Аспирационные системы удаляют воздух вместе с взвешенными в нем частицами пыли, металлической и древесной стружки, опилок и пр. Для фильтрования воздуха в аспирационных системах обычно используют циклоны, скрубберы, матерчатые рукавные фильтры и другие пылеотделители.

В системах аспирации применяют более плотные и прочные воздуховоды, чем в обычных системах, чаще сварные из металла толщиной 1,5- 2 мм. Пылевые вентиляторы для этих систем также должны противостоять абразивному и ударному воздействию транспортируемой среды.

Любая система вентиляции – приточная или вытяжная, общеобменная или местная – может быть изготовлена для Вас, по Вашему заказу. Если Вы хотите приобрести качественную продукцию по низкой цене и кратчайшие сроки, то становитесь нашими партнерами и Вы в этом убедитесь!

promcomplex.ru

Назначение, устройство и принцип работы систем вентиляции

Как основной показатель работы вентиляции в доме принимают кратность воздухообмена в час или сколько кубометров воздуха будет обновлено за это время. Для разных помещений установлены разные нормы обмена в зависимости от интенсивности использования, назначения, наличия оборудования, к примеру, кухонной плиты или газовой колонки.

Так, СНиПы, строительные нормы и правила, устанавливают норму для кухни в объеме 60-90 куб.м./час, для спальни 30 куб.м./ час на одного человека. Зачем так много? Во сне человек выделяет много пара при дыхании. Он скапливается в спальне и в холодное время года оседает конденсатом на стенах и белье. Поэтому потеют окна, становятся сырыми стены и постель. Чтобы удалить лишнюю влагу, нужен постоянный воздухообмен.

Важный момент вентиляции в доме – как перемещаются потоки воздуха. Приток свежего воздуха должен быть в спальнях, гостиной, кабинете. Далее воздух должен перемещаться в зоны большей влажности и запахов: кухню, ванную, туалет. При этом не должно образовываться сквозняков. В современных загородных домах обустраивают приточно-вытяжную вентиляцию для каждого помещения.

Вентиляционные системы разделяются по принципу перемещения воздушных масс на естественную и принудительную. Естественная вентиляция действует на принципе перепада высот в здании, перепаде температур наружного воздуха и в помещении. Естественный воздухообмен возможен при негерметичных или открытых окнах и дверях, вентиляционных отверстиях в кухне и ванной. Но такой способ вентиляции ненадежен. Он дешевый в плане организации, но затратный в части энергосбережения дома.

По назначению вентиляционные системы делят на приточные, вытяжные или приточно-вытяжные. Приточная имеет устройство для подготовки воздуха перед подачей в помещения и систему его подачи. Выходит лишний и отработанный воздух через вентиляционные отверстия, окна и двери естественным образом. В вытяжной вентиляции наоборот, на выходе принудительно вентилятор удаляет загрязненный воздух, а приток его проходит естественным образом.

Лучший вариант устройство приточно-вытяжной вентиляции, где подготовленный воздух подается, а отработанный выбирается из помещений с учетом его правильного передвижения по всем помещениям дома. В многоквартирных домах часто применяют общеобменную вентиляцию, а в особо загрязненных рабочих зонах – местную.

Наиболее прогрессивная система вентиляции считается рекуперация. Это приточно-вытяжная вентиляция, где отработанный нагретый воздух нагревает воздух приточный, холодный или наоборот. Этот способ вентиляции имеет все преимущества приточно-вытяжной системы, но позволяет значительно снизить затраты на подготовку чистого входящего воздуха и его подогрев/охлаждение.

По конструкции вентсистемы подразделяются на канальные и бесканальные. В первом случае прокладываются вентиляционные короба или лотки. Во втором – потоки воздуха движутся непосредственно по вентилируемым помещениям.

www.kakprosto.ru

Оборудование и устройство систем вентиляции и кондиционирования








Оборудование и устройство систем вентиляции и кондиционирования


В помещениях требуется поддерживать определенный тепловлаж-ностный режим. Требования к системам вентиляции и кондиционирования включают в себя строительно-монтажные и архитектурные параметры. Оборудование должно иметь минимальную массу и габаритные размеры, гармонировать с интерьером помещения, просто монтироваться, иметь устройства для предотвращения распространения дыма и огня по каналам системы.

Оборудование вентиляционных систем, располагаемое в специальных камерах, подбирают в зависимости от того, в каком режиме надо нагревать или охлаждать, увлажнять или осушать и фильтровать воздух в помещении. Приточная система вентиляции имеет воздухозаборную шахту, многостворчатый клапан, фильтр, калорифер, шумопоглотитель, воздуховоды. Вентиляционная система включает в себя вытяжные решетки, вытяжную камеру, фильтр, выбросную шахту.

Вентиляторы представляют собой механические устройства для создания потока воздуха. По конструкции вентиляторы подразделяются на осевые (аксиальные) и центробежные (радиальные). В зависимости от полного давления воздуха на выходе вентиляторы бывают низкого (до 1 кПа), среднего (до 3 кПа) и высокого (до 12 кПа) давления. Направление вращения вентилятора считается правым, если со стороны всасывания рабочее колесо вращается по часовой стрелке, и левым — если рабочее колесо вращается против часовой стрелки. Основные характеристики вентилятора: расход воздуха (м3/ч), полное давление (кПа), частота вращения (об/мин), потребляемая мощность (кВт), коэффициент полезного действия КПД (%) и уровень звукового давления (дБа).

Осевой вентилятор представляет собой колесо с лопастями, закрепленное на валу двигателя. Воздух засасывается в вентилятор и выбрасывается из него вдоль оси вращения колеса. Расходы воздуха и давление могут регулироваться частотой вращения, углом поворота лопастей или перекрытием части воздушного потока. Осевой вентилятор обладает большим КПД и применяется при большом расходе воздуха при малом аэродинамическом сопротивлении сети.

Центробежный вентилятор представляет собой полый цилиндр ., с закрепленными на его боковой поверхности наклонными лопастями. При вращении лопасти отбрасывают воздух в направлении касательной к цилиндру в выходной патрубок. При этом внутри

цилиндрического колеса образуется область пониженного давления, в которую в осевом направлении засасывается воздух из атмосферы.
Калориферы нагревают или охлаждают воздух с помощью его контакта с трубопроводом соответствующей температуры. Фильтры очищают воздух от пыли и взвешенных частиц. Для этого используют сетки, матерчатые рукава и т.д. Шумопоглотители представляют собой изоляционные устройства из пористых легких несгораемых материалов, минераловаты, стекловолокон.

Кондиционеры бывают следующих типов.

Кондиционер сплит-системы состоит из двух блоков — наружного и внутреннего. Наружный блок включает в себя компрессор, конденсатор и вентилятор и устанавливается вне обслуживаемого помещения, где горячий конденсатор может интенсивно охлаждаться наружным воздухом. Внутренний блок, устанавливаемый внутри помещения, соединен с наружным двумя медными трубками с фреоном, заключенными в теплоизоляцию. Сплит-системы с приточной вентиляцией объединяют блоки сплит-системы с вентиляционным блоком, способным забирать воздух как из помещения (в замкнутом режиме), так и из атмосферы.

Мулыписплит-системы включают в себя один наружный блок и несколько (обычно до четырех) внутренних, которые можно устанавливать в различных помещениях и регулировать индивидуально.

Крышные кондиционеры представляют собой массивный моноблок, устанавливаемый на крыше зданий с большими помещениями (конференц-залы, спортзалы, супермаркеты и т.п.). Блок обеспечивает забор воздуха изнутри помещения и из атмосферы с заданным соотношением, его фильтрацию, нагрев или охлаждение и подачу вентилятором в обслуживаемое помещение.

Шкафные кондиционеры представляют собой моноблок, устанавливаемый внутри помещения. Нагретый воздух, использованный для охлаждения конденсатора, по специальным воздуховодам выбрасывается в атмосферу.

Центральные кондиционеры — это крупногабаритные мощные устройства, предназначенные для кондиционирования большого числа офисов или одного большого помещения (театральный зал, крытый стадион, большой производственный цех). Центральный кондиционер устанавливается в отдельном помещении и требует для этого сложных строительно-монтажных работ.

Центральный кондиционер состоит из герметично соединенных функциональных секций. Их компоновка и набор определяются при проектировании. Секция охлаждения обычно использует фреоновый или водяной теплообменник, секция нагрева — водяной, паровой или электрический нагреватель. Секция увлажнения увеличивает влажность воздуха орошением его водой в форсуночной камере или в камере парового увлажнения. Секции фильтрации содержат элементы грубой, тонкой или особо тонкой очистки, в зависимости от требований к чистоте воздуха в помещении. Фильтрующие элементы обычно выполняются из супертонких синтетических волокнистых материалов и задерживают от 40 % (для класса фильтров EU-5) до 90 % и более твердых частиц. Секция шумоглушения поглощает шумы, издаваемые вращающимися и вибрирующими элементами (вентиляторами, насосами), а также шумы рабочих сред (жидкостей, воздуха). Вентиляторная секция предназначена для подачи воздуха в центральный кондиционер и из него — в обслуживаемые помещения. Теплообменник — секция, в которой происходит теплопередача от рабочей жидкости к воздушному потоку. Эффективность теплообменника можно повысить, увеличив его активную поверхность и создав турбулентный (с завихрениями) поток воздуха.

Воздушные завесы предназначены для разделения зон с различной температурой по разные стороны открытых проемов, ворот, дверей. Высокоскоростной воздушный поток не дает теплому воздуху выходить, а холодному — входить в помещение. При этом исчезают сквозняки, снижаются теплопотери на обогрев помещения, предотвращается поступление выхлопных газов, запахов, пыли, летающих насекомых. Так как наружный воздух за счет турбулентности потока частично подмешивается к воздушному потоку завесы, в корпус блока завесы могут устанавливать электронагреватель или другие типы теплообменника.
Такие воздушно-тепловые завесы должны создавать воздушный поток на выходе блока с температурой не выше 50 °С при установке блока около дверей, и не выше 70 °С — при установке у открытых проемов.

Смесь воздушных потоков, поступающая внутрь помещения, должна иметь в зимний период температуру не ниже установлен-.: ных для данной категории помещений норм — от +14 до +5 °С. Скорость воздушного потока завесы на выходе из корпуса блока должна быть не более 8 м/с для дверей и 25 м/с — для ворот и технологических проемов.





Читать далее:
Нормативная и проектная документация
Охрана труда при проведении ремонтных работ
Содержание конструкций здания
Себестоимость и рентабельность в строительстве
Техническое и тарифное нормирование
Организация труда в строительстве
Организация управления строительством в ссср
Жилищное строительство в Советском Союзе
Кондиционирование воздуха
Вентиляция











stroy-server.ru
