Установка обратного клапана – Как правильно установить обратный клапан для воды — Отопление

виды, устройство, принцип работы, монтаж

Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. Запорные устройства имеют разнообразные конструкции, каждая из которых имеет свои преимущества и область применения. Общая их черта — затвор открывается по достижении определенного давления и закрывается при падении давления ниже установленного значения.

Внешний вид обратного клапана

Внутреннее устройство обратного клапана

Из чего состоит и как работает обратный клапан для воды для насоса

Обратный клапан для воды состоит из следующих частей:

• корпуса;
• золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
• уплотнительной прокладки;
• пружины (за исключением подъемных устройств гравитационного типа).

Устройство обратного клапана для воды варьируется в зависимости от его типа.

Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.

Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.

Как работает обратный клапан

Принцип действия различных видов обратных клапанов

Принцип действия обратного клапана состоит в том, что золотник движется вдоль толкателя (штока) и может занимать для крайних положения в золотниковой камере. Напор воды в прямом направлении сжимает пружину и отжимает тарелки в открытое положение. Вода проходит через затвор. Если же напор падает, пружина прижимает тарелки и зажатую между ними прокладку к седлу и закрывает его.
Принцип действия обратного клапана подъемного типа практически такой же, только роль пружины играет масса золотника и сила притяжения.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

• Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.

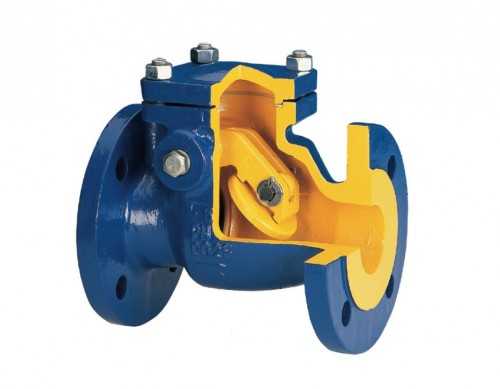

• Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
• Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
• Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

• Латунные — надежные и износостойкие, чаще всего применяются в быту.
• Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
• Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

• Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
• Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
• Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

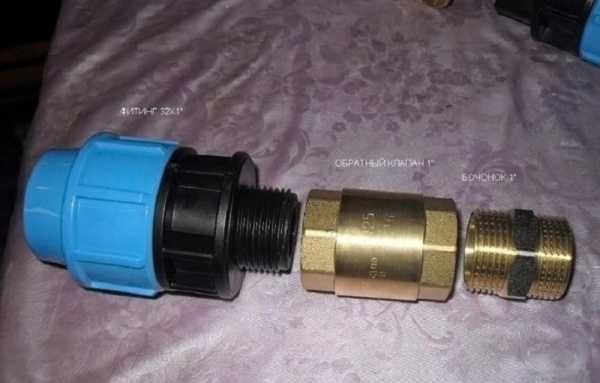

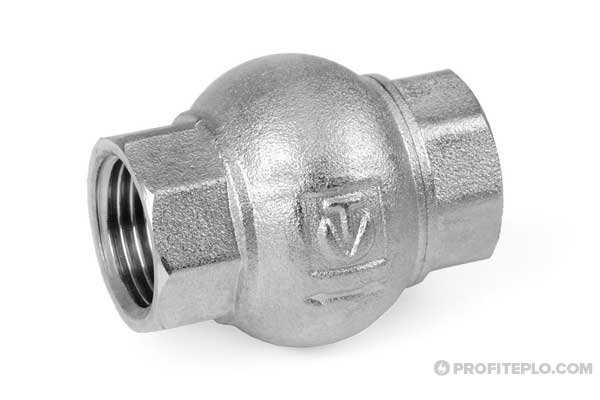

Муфтовый обратный клапан

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

• На входе в квартиру от централизованной подачи горячей воды.
• После счетчика для защиты его от гидроудара.
• Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
• На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
• На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
• В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

• Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
• Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
• Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
• Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Устройство клапанов разных типов

Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:

Клапан обратный пружинный муфтовый

Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.

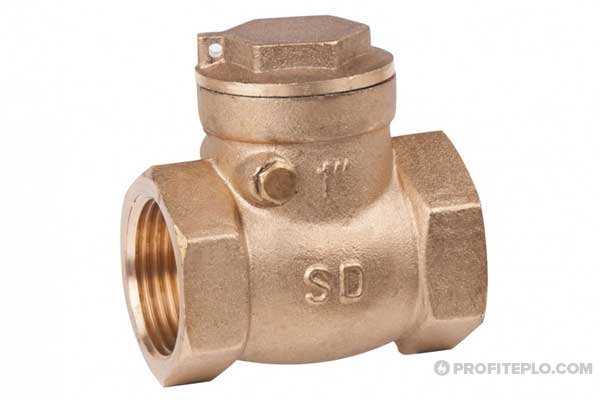

Поворотный лепестковый

Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.

Шаровая модель

Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.

Изделие подъемного типа

Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.

Обратные клапаны для погружных насосов

Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.

Обратный клапан для погружных насосов

При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.

Правила установки обратного клапана

Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.

Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.

• Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
• Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
• В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
• При использовании погружного насоса затвор необходимо поставить на его выходе.
• При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.

Схема монтажа насосной станции с обратным клапаном

Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

• Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
• При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
• Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Преимущества и недостатки установки обратного клапана



Клапан для отопления вводится в состав систем, чтобы избежать избежать нарушения движения потоков.

Его назначение состоит в обеспечении беспрепятственного протекания теплоносителя в прямом направлении и воспрепятствовании его движению в обратном направлении, сохраняя при этом работоспособность устройства отопления в целом.

Блок: 1/4 | Кол-во символов: 328
Источник: https://anatomia-remonta.ru/sanuzel/obratnyj-klapan-dlya-otopleniya.html

Разделы статьи

Плюсы обратного клапана

• Свободный проход рабочего сечения, малое гидравлическое сопротивление (около 5 метров водного столба, что приблизительно составляет одну двадцатую атмосферы), слабая чувствительность к загрязнению рабочей среды, бесшумность, простота обслуживания.

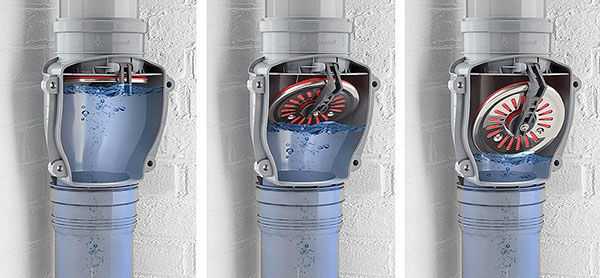

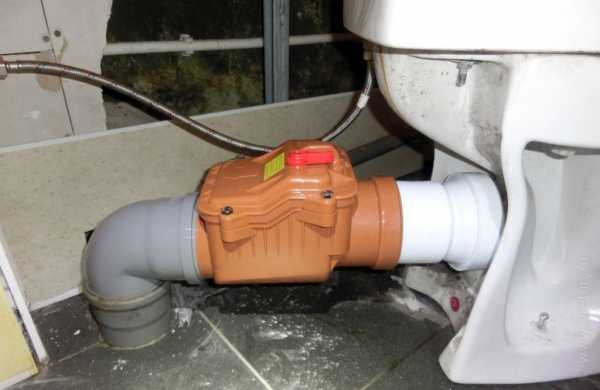

• Блокировка оттока сточных вод в системе канализации при её засоре или проникновении внутрь грызунов. Чаще всего канализационные трубы забиваются в местах изгибов, а также там, где не выдержан необходимый уклон горизонтальных участков канализационной системы. При дальнейшей эксплуатации потоку жидкости некуда деваться кроме как в ближайший сантехнический прибор. Таковым практически всегда оказывается раковина или унитаз жильцов первого или второго этажа. Установка обратного клапана поможет решить эту проблему конкретному жильцу, но не системе.
• Устранение неприятного запаха, связанного с нарушением вентилирования канализации.
• Предотвращение пропуска горячей воды в стояк с холодной, что может привести к быстрой порче, например, арматуры бачка унитаза.

Блок: 2/4 | Кол-во символов: 1038
Источник: https://energomatica.ru/ustanovka-obratnogo-klapana.html

Для чего предназначен обратный клапан

Установка обратного клапана на отопление является обязательным мероприятием – он необходим в контуре для возможности регулирования направления движения теплоносителя. На рынке можно встретить множество моделей, которые разнятся по принципу использования и своей конструкцией.

Обратный клапан в состоянии предотвратить серьезные аварии вследствие изменения движения воды во время скачков давления или когда в батареях скапливается много воздуха. Большинство потребителей о таких нюансах даже не знают.

Блок: 2/13 | Кол-во символов: 547
Источник: https://shtyknozh.ru/vozdushnyj-klapan-dlja-otoplenija/

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0.001 Бар.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

• серый чугун;
• сталь;
• латунь;
• нержавеющая сталь.

Блок: 2/5 | Кол-во символов: 1792
Источник: https://cotlix.com/kak-vybrat-i-ustanovit-obratnyj-klapan-dlya-otopleniya

Минусы обратного клапана

• Повышение давления может стать причиной какой-либо поломки.
• Дополнительные соединения – это потенциал для течи.

Блок: 3/4 | Кол-во символов: 140
Источник: https://energomatica.ru/ustanovka-obratnogo-klapana.html

Перед установкой обратного клапана в многоэтажном доме нужно:

• Предупредить соседей о предстоящих монтажных работах как минимум за сутки, а лучше – еще раньше. Непосредственно перед началом работ обойти соседей ещё раз.
• Отключить воду, чтобы она не шла без ограничений в канализационную систему.
• И, конечно же, включить в подъезде воду после окончания работ.

Блок: 4/4 | Кол-во символов: 370
Источник: https://energomatica.ru/ustanovka-obratnogo-klapana.html

Советы и рекомендации

Соблюдение приведенных ниже рекомендаций позволит избежать проблем с системой отопления в дальнейшем:

1. Необходимо помнить об ответственности при изготовлении системы отопления собственноручно. Обязательно разработайте проект и проконсультируйтесь со специалистом.
2. Тщательно изучите особенности систем и основные правила их изготовления, если даже работы будет выполнять приглашенный специалист, необходимость контроля его работы никто не отменял.
3. Некачественно или ошибочно выполненная система отопления не только приведет к дополнительным затратам, но и может быть причиной потери здания.

Отнеситесь к этому ответственно и успехов вам!

Обзор обратных клапанов для воды и системы отопления смотрите в следующем видео:



Блок: 4/4 | Кол-во символов: 1044
Источник: https://anatomia-remonta.ru/sanuzel/obratnyj-klapan-dlya-otopleniya.html

Тарельчатый

Клапан тарельчатой конструкции представляет собой специальный диск, который перекрывает внутренний просвет контура в момент возникновения изменений в системе. При этом диск опускается в седло с эластичным уплотнителем, а изнутри стыкуется со штоком, который свободно двигается по втулке. Для предотвращения нештатных ситуаций и изменения направления потока теплоносителя, используется подъемный или проточный тарельчатый клапан.

Блок: 5/13 | Кол-во символов: 445
Источник: https://shtyknozh.ru/vozdushnyj-klapan-dlja-otoplenija/

Заключение

Обратный клапан – это один из важных составляющих систем отопления. В одном случае он призван обеспечить безаварийную работу схемы, в другом – повысить ее эффективность и согласованность между разным оборудованием. При выборе того или иного изделия надо учитывать массу нюансов, например, для работы с гравитационной схемой пригоден лишь лепестковый обратный клапан для системы отопления. В процессе подбора стоит проконсультироваться со специалистом.

Блок: 5/5 | Кол-во символов: 465
Источник: https://cotlix.com/kak-vybrat-i-ustanovit-obratnyj-klapan-dlya-otopleniya

Виды клапанов

Они определяются типом запирающего устройства и бывают следующими:

• Тарельчатые клапаны – действующий элемент диск, садящийся на седло с уплотнителем, перекрывая рабочее сечение. Тарелка изнутри крепится на шток, имеющий возможность свободного перемещения в корпусе.

Обратный клапан тарельчатого типа с латунным диском

Между телом и тарельчатым элементом устанавливается коническая или цилиндрическая пружина, обеспечивающая плотное прилегание диска к уплотнителю. При изменении направления давления диск сжимает пружину, и поток возобновляется в нужную сторону.

Гравитационный обратный клапан

• Гравитационные клапаны – действующим элементом является свободно закрепленный на одном шарнире лепесток. В нормальных условиях лепесток удерживается в открытом положении потоком воды, при изменении направления потока запирающий элемент под силой тяжести перекрывает отверстие. Чем сильнее давление противопотока, тем плотнее он прижимается к корпусу.

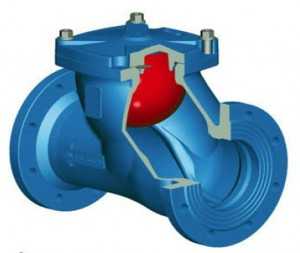

Шаровой клапан в разрезе. Под крышкой перекрывающий элемент – шар с действующей пружиной

• Шаровой (поплавковый) обратный клапан, является аналогом тарельчатого, с той разницей, что роль запирающего устройства выполняет шар. Он обычно изготавливается из легких сплавов на основе алюминия или из каучука.

Шарик может перемещаться по наклонному каналу под крышкой при нормальном токе воды. При изменении направления пружина прижимает шар к седловине и поток теплоносителя прекращается.

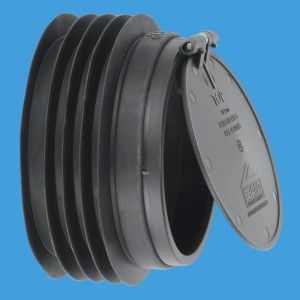

Одностворчатый лепестковый клапан с пружиной

• Лепестковый механизм производит запирание канала мягкой пружиной, опускающей лепесток на посадочное место с уплотняющей манжетой. В принципе, такой клапан может работать и без пружины под воздействием на лепесток силы тяжести и под воздействием динамического давления обратного потока.

В этом случае удерживание его в открытом положении происходит усилием потока теплоносителя в правильном направлении. Гидравлическое сопротивление потоку минимально и не изменяет его динамических характеристик.

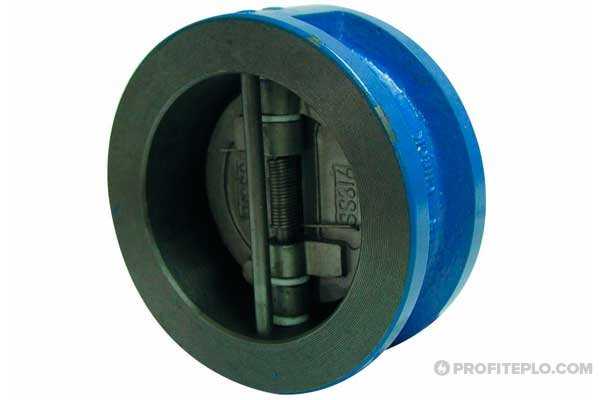

Возьмите на заметку: двустворчатые лепестковые механизмы применяются в трубопроводах большого сечения и для систем с повышенным давлением воды. Принцип работы тот же – давление потока раскрывает створки. При падении давления створки закрываются.

Особенность такой конструкции состоит в том, что эти изделия могут применяться только в горизонтальном положении.

Блок: 2/4 | Кол-во символов: 2348
Источник: https://anatomia-remonta.ru/sanuzel/obratnyj-klapan-dlya-otopleniya.html

Выводы

Итак, важно знать:

• При выборе устройства следует учитывать давление и температуру теплоносителя. В частных домах вода температурой 95 градусов циркулирует по трубам под давлением приблизительно 3 Бар. В случае наличия отопительной сети необходимо узнать данные параметры.
• Монтаж запорной арматуры должен выполняться в соответствии с требованиями, указанными в техническом паспорте изделия.
• Насос, отвечающий за циркуляцию воды, должен быть расположен в контуре до запорной арматуры.
• Способ присоединения выбирается в зависимости от давления в сети. Муфтовый клапан используется при давлении, не превышающем отметки в 16 Бар, фланцевый — выше данной отметки.

Обратный клапан в системе отопления

Обратный клапан — обязательная составляющая любой отопительной системы. При некоторых условиях эксплуатации он отвечает за бесперебойную и безаварийную работу оборудования, при других — повышает эффективность работы. Успешность решения поставленных задач зависит от правильности выбора устройства. Возникли сомнения? Обратитесь за помощью к специалистам. В противном случае возникает риск непредвиденных финансовых расходов, связанных с ремонтом котла и восстановлением работоспособности системы отопления.

Видео по теме:

Блок: 6/6 | Кол-во символов: 1240
Источник: https://ProfiTeplo.com/sistemy-otopleniya/66-obratnyj-klapan-dlya-otopleniya.html

Шариковый

По конструкции шариковый обратный клапан практически не отличается от предыдущего варианта. Единственное существенное различие состоит в том, что в данном механизме используется шарик, а не диск. Изготавливают шарики из каучука или алюминия. Если в результате изменения потока воды срабатывает пружина, шарик падает в седло и перекрывает внутренний просвет, препятствуя оттоку теплоносителя в обратном направлении.

Как правило, такие клапаны устанавливают в стандартных системах отопления.

Блок: 6/13 | Кол-во символов: 508
Источник: https://shtyknozh.ru/vozdushnyj-klapan-dlja-otoplenija/

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя. Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр.), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение.

Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью.

О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.

Блок: 10/13 | Кол-во символов: 2343
Источник: https://shtyknozh.ru/vozdushnyj-klapan-dlja-otoplenija/

Разновидности предохранительных клапанов

Если говорить о предохранителях муфтового типа, то они, как правило, изготавливаются из латуни и имеют по обеим сторонам резьбу. Функционирование такого клапана осуществляется с помощью удерживающей особый шток пружины. Оказывая на этот шток давление, он проходит внутрь, открывая проход.

В том случае, если сила на шток оказывается с обратной стороны, то блокировка усилится. Несмотря на кажущуюся простоту этого запорного оборудования, функционирует такой предохранительный клапан для отопления довольно долго, а стоимость имеет совсем небольшую.

Но есть и другой механизм, основным материалом для изготовления которого также служит латунь. Это устройство предназначено для уменьшения давления в системе. Такой обратный клапан для отопления имеет в своей конструкции пружину из нержавеющей стали и шток, изготовленный из устойчивого к высокой температуре пластика (про »

Как работает обратный клапан для отопления, виды, правила установки

Установка этого клапана в системе выполняется на участке за насосом циркуляции.

Принцип действия такого оборудования является следующим: на тарелку штока осуществляется воздействие теплоносителя, а тарелка давит на пружину, которая, в свою очередь, открывает проход. Однако в том случае, если показатель давления превышает допустимый параметр (обычно это 20 бар), то сама тарелка сжимается, доходя до штока, который, в свою очередь, открывает доступ наружу. Наибольшее допустимое значение температуры, при котором может эксплуатироваться такой обратный клапан в системе отопления, составляет 120°C.

Насос циркуляции – не единственное место, где может быть установлен перепускной клапан системы отопления. Это устройство также может монтироваться на механизмы, выполняющие функцию накопительных резервуаров, как, например, работающий от электрической сети бойлер. Принцип действия клапана в данном случае будет идентичным с той лишь разницей, что в конструкции также будет проделано специальное устройство, предназначенное для удаления воды. Весь процесс очень прост: особый флажок двигает в сторону шток, вследствие чего образуется проход.

Подобные модели характерны для канализационных систем, где требуется обеспечить защиту от обратного давления, причиной чему часто бывает таяние снега или обильные осадки. Если не принять нужные меры, уровень воды в канализации может подняться выше труб стока.

Принцип работы запорного устройства подъемного типа:

• вода оказывает давление на заслонку;
• заслонка поднимается, образуя отверстие и пропуская поток;
• при падении давления шток движется вниз, что делает невозможным возврат потока.

Такой обратный клапан для отопления схема которого не несет в себе никакой сложности, очень часто эксплуатируется на производстве и в котельных.

Главной запорной частью дискового клапана выступает диск, который по отношению к потоку располагается под прямым углом и перемещается параллельно оси. Сконструировано устройство может быть как в виде муфты, так наподобие крепления фланцевого типа. Применяется в тех системах, давление в которых является сравнительно небольшим, а теплоноситель не загрязнен никаким вредными веществами.

Можно также встретить пружинный обратный предохранительный клапан на отопление. Называется он так из-за того, что заслонка движется в первоначальное состояние благодаря давлению, обеспечиваемому спиралью. В механизмах без пружины возврат заслонки осуществляется просто под давлением веса.

Выбирая тот или иной механизм, очень важно руководствоваться степенью засоренности воды, поскольку шток может заклинить из-за излишнего загрязнения.

Блок: 11/13 | Кол-во символов: 3590
Источник: https://shtyknozh.ru/vozdushnyj-klapan-dlja-otoplenija/

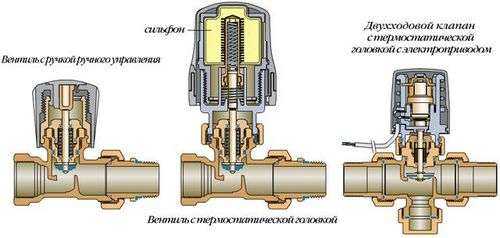

Особенности клапанов трехходового типа для отопления

Трехходовой клапан в некоторой степени отличается как по назначению, так и по своему функционированию от такого устройства, как стандартный предохранительный клапан для системы отопления. Используется данный элемент, в первую очередь, для того, чтобы вода в системах отопления, работающих при низкой температуре, могла охлаждаться.

Блок: 12/13 | Кол-во символов: 511
Источник: https://shtyknozh.ru/vozdushnyj-klapan-dlja-otoplenija/

Кол-во блоков: 19 | Общее кол-во символов: 18015
Количество использованных доноров: 5
Информация по каждому донору:

1. https://energomatica.ru/ustanovka-obratnogo-klapana.html: использовано 3 блоков из 4, кол-во символов 1548 (9%)
2. https://ProfiTeplo.com/sistemy-otopleniya/66-obratnyj-klapan-dlya-otopleniya.html: использовано 2 блоков из 6, кол-во символов 1930 (11%)
3. https://cotlix.com/kak-vybrat-i-ustanovit-obratnyj-klapan-dlya-otopleniya: использовано 2 блоков из 5, кол-во символов 2257 (13%)
4. https://anatomia-remonta.ru/sanuzel/obratnyj-klapan-dlya-otopleniya.html: использовано 3 блоков из 4, кол-во символов 3720 (21%)
5. https://shtyknozh.ru/vozdushnyj-klapan-dlja-otoplenija/: использовано 8 блоков из 13, кол-во символов 8560 (48%)

kachestvolife.club

Установка обратного клапана на насос. Основные особенности обратных клапанов и их установка

Важно знать, что обратный клапан для насоса – это невероятно важная вещь. Зачастую он устанавливается в трубопроводных системах с целью обеспечения движения среды (жидкость, пар, газ). Все это происходит в одном направлении. «Обратный» в названии означает, что клапан не допускает движения жидкости, газа или пара в направлении, противоположному существующему. Установка обратного клапана для насоса в различные системы производится в том случае, если существуют определенные факторы, создающие противодействие движению среды.





Чаще всего обратные клапаны применяются в следующих системах:

• в канализациях;
• в отоплении;
• в водопроводах;
• в скважинах и различных колодках, а также в других источниках воды;
• в водомерах;
• в водонагревателях.



Обратный клапан для водяного насоса является важнейшей деталью в системах водоснабжения. Он поддерживает давление воды, а также обеспечивает непрерывную её подачу. Выглядит обратный клапан как цилиндр из латуни. Внутри присутствует встроенная пружина, которая удерживает круглую перекрывающую пластину. Зачастую приспособление устанавливается на самом насосе либо перед насосной станцией. Все зависит от того, какие установка имеет характеристики и особенности конструкции.

Под действием пружины пластина перекрывает движение жидкости назад, к насосу, и удерживает необходимое давление внутри трубопровода. Такой принцип работы позволяет значительно сэкономить средства, так как в этих условиях установке не приходится нагнетать воду и создавать необходимое давление каждый раз, мгновенно обеспечивая все необходимые параметры подачи воды.

Важной особенностью использования такого клапана является снижение мощности насоса. В среднем это значение уменьшается на половину атмосферы. Необходимая мощность тратится на сопротивление пружины, присутствующей в клапане. Также серьезным требованием к клапану является необходимый диаметр, который должен соответствовать диаметру трубы.





В том случае, если в системе задействована насосная станция, клапан должен находиться перед насосной станцией либо после храповика на основной всасывающей трубе. Именно второй вариант используется чаще всего, ведь другие способы могут значительно ограничивать количество воды, которое необходимо для процесса слива во всасывающую трубу и последующих операций. Также важно знать, что насос вместе с жидкостью может захватывать воздух, который заполняет всасывающую трубу после процесса слива воды. Такой процесс может повлиять на создание сильного шума работы установки. В том случае, если насос имеет вибрационный принцип действия, обратный клапан следует устанавливать до ресивера. Лучше всего это делать в любом месте нагнетающего трубопровода, учитывая удобство для работы обслуживающего персонала.

Способ установки заключается в следующем: устройство присоединяется непосредственно перед станцией в случае необходимой замены. Если принято решение присоединить клапан сразу после храповика, где подводится всасывающая труба, сгон не требуется.

Если ранее система уже функционировала, следует устанавливать обратный клапан между насосной станцией и самим насосом. Вместо первого может быть ресивер. Создается разрыв трубопровода и устанавливается клапан на одну его часть. При помощи сгона соединяется одна составляющая с другой. Если же конкретный водопровод предназначен для использования его в пределах высоких температур, то нижнюю его часть следует обустроить тройником и присоединить краник для слива воды в прохладные времена года.



Установка обратного клапана для погружного насоса в канализационных системах необходима для предотвращения возвратного оттока разнообразных фекальных масс. Именно данное устройство не позволяет унитазу переполняться, а общей системе канализаций забиваться отходами жизнедеятельности. Устройство такого клапана довольно простое. Здесь мы снова имеет специальную пластину, которая крепится на пружинистом рычаге. Под пластиной находится резиновая прокладка, плотно закрывающая выводное отверстие. Под натиском напора воды пластина поднимается в горизонтальное положение, а после ослабления возвращается на исходную позицию.

Изготавливают обратные клапаны для канализаций из чугуна, бронзы, нержавеющей стали, а также из полипропилена. Диаметр отверстия клапана может достигать 100 мм. Зачастую корпус устройства оборудован специальной крышкой, при открытии которой появляется возможность удалять различные загрязнения.

Установка клапана происходит после насоса и может располагаться как в вертикальном положении, так и в горизонтальном. Монтаж устройства уже в действующую систему происходит в месте состыковки труб необходимого диаметра, в этом случае обратный клапан устанавливается перед насосом, но иногда возможные и другие варианты. Если же материалы труб и клапана разные, следует приобрести специальные переходники (к примеру, с чугуна к пластику и наоборот). Самым важным аспектом при установке клапана является место монтажа. Оно должно быть доступным для удобного технического обслуживания.



Большинство отопительных систем оборудованы специальными насосами и обратными клапанами, которые положительно влияют на отопительный процесс.

Свободная циркуляция воды в отопительных системах означает хаотичное движение воды. В подобных случаях не предусмотрено ни установки насосов, ни клапанов. Байпас – устройство, которое и обеспечивает параллельную подачу воды. Это помогает расширить пределы возможностей отопительной системы, а также сэкономить значительное количество ресурсов. Для работы такой установки обойтись без насоса и обратного клапана не получится.

Такое отопление называют принудительным, и оно имеет множество положительных экономических факторов. Свободная циркуляция подразумевает дополнительные расходы воды, обеспечивающие движение жидкости.

В нашем случае циркуляция производится при помощи электродвигателя, который значительно сокращает расход топлива. Благодаря небольшой разнице температур между трубами, значительно возрастает эффективность процесса обогрева помещения. Также появляется возможность контролировать показатели температуры.

При использовании байпаса обратный клапан для центробежного насоса является необходимым элементом системы. С его помощью происходит перекрывание циркуляция жидкости по малому кругу при работе электронасоса. Монтаж устройства происходит между нагнетающей и всасывающей трубами насоса. В процессе работы двигателя резиновый шар обратного клапана производит перекрытие отверстия обратной трубы. Такое действие вынуждает жидкость проходить через насос.

Если насос не функционирует, либо отсутствует электричество, отверстие открывается под действием силы воды, что автоматически возобновляет свободное движение жидкости, как при классическом режиме отопления. Однако нужно помнить, что для этого также необходимо перекрыть движение воды через насос. Диаметр двух труб должен быть меньше значения диаметра отопительной трубы.

Для тех, кто решил перейти на автономное отопление, обратный клапан для водяного и центробежного насоса позволит избавиться от проблем, а также сэкономить немалое количество средств, которые зачастую в больших количествах тратятся во время отопительного сезона.

recn.ru

Назначение и установка обратного клапана на отопление – Stroim24.info

Во время разработки проекта отопительной системы необходимо обратить внимание не только на основные комплектующие, но и на дополнительные элементы. Установив обратный клапан для отопления, вы обеспечите надежную работу системы на пике ее производительности, безопасность эксплуатации оборудования, предупредите финансовые потери. Наличие данного элемента предусматривается практически в каждом проекте. Следует не просто установить запорную арматуру, а сделать правильный выбор в соответствии с имеющимися параметрами, поэтому монтаж лучше доверить квалифицированным специалистам.

Обратный клапан для отопления

Какие задачи решает обратный клапан

Клапан нужен для регулирования потока воды, которому следует двигаться строго в одном направлении. При обогреве помещений с помощью котельного оборудования существует риск изменения давления в системе, попадания воздуха в контур и возникновения других неисправностей. В результате горячая вода начнет движение в противоположную сторону. Отсутствие обратного клапана в системе неизбежно приведет к серьезной аварии.

Основные задачи обратного клапана:

• Обеспечение беспрепятственного прохода потоку горячей воды.
• Предотвращение движения теплоносителя в обратную сторону.

При этом устройство не должно влиять на технические и эксплуатационные характеристики воды.

Принцип работы обратного клапана

На рынке представлен обратный клапан для системы отопления нескольких видов. Несмотря на конструктивные отличия, все модели имеют общую деталь — пружину. Исполнительный механизм необходим для своевременного закрытия затвора в случае, когда условия функционирования системы вышли за пределы допустимых параметров. Важно подобрать запорную арматуру с учетом параметров конкретной системы, чтобы массивность и упругость пружины им соответствовали.

Принцип работы двухстворчатого и дискового обратных клапанов

Задача пружинного элемента заключается в удержании клапана в закрытом (нормальном) состоянии. В отопительной системе с естественной циркуляцией движение теплоносителя обеспечивает созданное давление. Благодаря ему вода не только двигается по трубопроводу, но и открывает обратный клапан для дальнейшей циркуляции.

В случае возникновения аварийной ситуации устройство не дает воде двигаться в противоположную сторону. Так, имея простую конструкцию, запорная арматура предотвращает возникновение аварии.

Виды клапанов

В отопительных системах могут использоваться элементы разного типа. В основе их классификации несколько критериев.

В первую очередь обратите внимание на металл, так как от этого зависят особенности эксплуатации устройства. Наибольшей популярностью пользуется латунь, сталь, чугун.

Далее рассмотрим основные разновидности запорной арматуры.

Тарельчатый клапан

Данный вид устройства предполагает наличие диска, отвечающего за перекрытие сечения в трубопроводе в случае изменения условий в контуре.

Особенности функционирования:

• Диск входит в седло, которое укомплектовано уплотнителем.
• Изнутри конструктивный элемент присоединен к штоку, способному свободно двигаться по втулке.
• Пружина, расположенная между тарельчатой частью и корпусом, обеспечивает надежное прижимание диска к седлу.

Обратный клапан стальной тарельчатый

Для предотвращения тока воды в обратном направлении устанавливают тарельчатый элемент подъемного или проточного типа.

Шариковый клапан

Шаровые (шариковые) клапаны отличаются наличием шарика в качестве исполнительного механизма. Для изготовления элемента используется каучук или алюминий. В случае срабатывания пружины при изменении тока воды шарик перекрывает проходное сечение, попадая в седло. Находясь под верхней крышкой, он осуществляет движение по наклонному каналу.

Обратный шариковый клапан

Тарельчатая и шаровая запорная арматура предназначена для монтажа в отопительной системе стандартного типа. Но в случае наличия труб большого диаметра она не гарантирует надлежащую защиту.

Двухстворчатый клапан

Для обеспечения бесперебойной работы системы, где использованы трубы более крупных размеров предназначен двухстворчатый клапан. Его монтируют как на подачу, так и на обратку.

Название устройства данного типа обусловлено наличием двух пружинных створок, которые легко открываются теплоносителем в случае нормального давления в системе. При возникновении аварийной ситуации закрытые створки препятствуют движению воды в обратном направлении.

Клапан обратный двухстворчатый чугунный межфланцевый

За предотвращение неправильной циркуляции отвечает специальная ось, пересекающая проходное сечение, на которой закреплены створки. Считается, что данная модификация обратного клапана является самой надежной. Устройство подходит для систем с высоким давлением.

Лепестковый клапан

Лепестковый обратный клапан для системы отопления имеет и другое название — гравитационный. Главная особенность — малоупругая пружина, имеющая низкое сопротивление. В некоторых моделях пружина и вовсе отсутствует. Гравитационные клапаны оборудованы таким дополнительным элементом, как подпружиненная створка. Она имеет уплотнитель и крепится на оси в верхней части сечения. Защиту от обратного тока обеспечивает сила тяжести и давление потока.

Лепестковый обратный клапан отопления

Важно помнить, что допустима только горизонтальная установка гравитационного обратного клапана.

Установка обратного клапана

Монтаж запорной арматуры выполняется согласно требованиям проекта. Схемой контура предусмотрено наличие данного устройства. Установка должна быть выполнена профессионально.

Общие правила:

• Схема монтажа разрабатывается во время работы над общим проектом системы отопления.
• Монтируют устройство, которое подобрано с учетом рабочего давления и температуры теплоносителя, во время обвязки котла.
• Запорная арматура, особенно клапан обратный гравитационный для отопления, устанавливается в той части системы и в таком положении, которое рекомендовано производителем. Информация содержится в техническом паспорте.

Схема установки обратного клапана при горизонтальном или вертикальном движении воздуха

Ставят устройство для решения следующих задач:

• Защита контура от последствий аварийных ситуаций, что позволяет избежать непредвиденных финансовых расходов на ремонт.
• Согласованное взаимодействие различных отопительных приборов в одной системе.
• Правильно подобранное устройство позволит эксплуатировать систему на полную мощность.

Когда подача воды осуществляется при работающем насосе, может быть установлен обратный клапан любого типа. Лепестковая защита используется в случае естественной циркуляции.

Выводы

Итак, важно знать:

• При выборе устройства следует учитывать давление и температуру теплоносителя. В частных домах вода температурой 95 градусов циркулирует по трубам под давлением приблизительно 3 Бар. В случае наличия отопительной сети необходимо узнать данные параметры.
• Монтаж запорной арматуры должен выполняться в соответствии с требованиями, указанными в техническом паспорте изделия.
• Насос, отвечающий за циркуляцию воды, должен быть расположен в контуре до запорной арматуры.
• Способ присоединения выбирается в зависимости от давления в сети. Муфтовый клапан используется при давлении, не превышающем отметки в 16 Бар, фланцевый — выше данной отметки.

Обратный клапан в системе отопления

Обратный клапан — обязательная составляющая любой отопительной системы. При некоторых условиях эксплуатации он отвечает за бесперебойную и безаварийную работу оборудования, при других — повышает эффективность работы. Успешность решения поставленных задач зависит от правильности выбора устройства. Возникли сомнения? Обратитесь за помощью к специалистам. В противном случае возникает риск непредвиденных финансовых расходов, связанных с ремонтом котла и восстановлением работоспособности системы отопления.

Видео по теме:

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

stroim24.info

предназначение, инструкция по монтажу, характеристики, устройство

Сегодня каждый человек привык к комфорту жизни, поскольку свои основные потребности он может удовлетворять, не выходя из дома. Это в первую очередь относится именно к ванной комнате, где имеется унитаз. Здесь можно справлять нужду, а также принимать разные водные процедуры. При этом люди привыкли к тому, что сантехнические приборы являются качественными, красивыми, а также безопасными и удобными для применения. Это обеспечивается только определенными компонентами таких изделий, к которым относится и обратный клапан для унитаза.

Каким предназначением обладает данный элемент?

Обратный клапан выполняет несколько задач, а также обладает некоторыми параметрами:

Принцип работы обратного клапана

1. Этот элемент устанавливается не только в унитазе, но и в других сантехнических приборах, которые имеются в помещении и подключаются к системе канализации.
2. Он обеспечивает защиту каждого прибора от возможных загрязнений и засоров, которые могут привести к тому, что сточные воды из канализационной системы будут попадать в квартиру, а не наоборот.
3. Также этот прибор не позволяет неприятному и мерзкому запаху из этой системы проникать в помещение, что обеспечивает комфортность его использования, поскольку при этом можно не волноваться о возникновении неприятных ситуаций.
4. Особенно необходимым данный прибор является для тех квартир многоквартирных домов, которые располагаются на первом или втором этаже, поскольку именно до их уровня могут подняться сточные воды при возникновении засора во всей системе.

Как монтируется данный прибор?

Его установка не считается сложной задачей, поэтому может быть осуществлена самостоятельно, однако для этого важно решить первоначально, где именно будет монтироваться этот прибор. Он может быть установлен:

• На всю канализационную систему, а для этого важно правильно выбрать данный элемент, который будет обладать довольно существенными размерами, а также будет монтироваться в таком месте системе, где сможет лучше всего справляться со всеми своими задачами.

  Устройство сливного бака и его работы

• На отдельный сантехнический прибор, причем чаще всего он монтируется именно на унитаз, который является самым частым элементом, через который в помещение могут поступать сточные воды и неприятный запах. Дополнительно можно установить его и на другую сантехнику, к которой относится раковина или ванна.

Чаще всего общий обратный клапан монтируется только в определенном частном доме, а вот в квартире самым рациональным решением считается установка каждого отдельного элемента на все компоненты ванной комнаты. При этом данная работа может быть выполнена независимо от того, какая система отведения сточных вод имеется на конкретном сантехническом приборе.

Можно выделить две основные разновидности данного элемента:

• Обратный клапан, главным предназначением которого является создание определенного барьера для проникновения в помещения через сантехнические приборы сточных вод из канализации.
• Специальный обратный клапан в системе унитаза, который предназначается именно для этого сантехнического прибора. Дополнительно он может применяться для фановых труб, а его монтаж должен выполняться в саму канализационную трубу. При наличии определенных умений выполнить установку можно таким образом, чтобы не возникало необходимости выполнять какие-либо дополнительные работы именно с трубопроводом.

Обратный клапан

Характеристики и устройство клапана

Данный элемент обладает определенными специфическими параметрами и необычной конструкцией:

• Он представлен в виде особого элемента, устанавливающегося непосредственно в стояк канализации.
• Обычно он имеет круглую форму, а его диаметр должен совпадать с параметрами стояка, к которому выполняется его подключение, причем чаще всего приходится иметь дело именно с диаметром в 110 мм.
• Этот клапан не только предотвращает возможность попадания сточных вод в чашу унитаза или же проникновению в санузел неприятного запаха, но и дополнительно существенно уменьшает шум, который появляется в процессе использования данного сантехнического прибора. Это обусловлено тем, что, когда сливается вода в унитазе, в самой канализационной системе возникает особое разряжение, которое требует выравнивания давления. Обычно это происходит за счет специальных вентиляционных отверстий, если они предусматривались в процессе создания канализации, однако если их нет, то обязательно будет присутствовать сильный шум. Для его устранения создавать вентиляцию нецелесообразно, поскольку это приведет к существенным тратам и долгому времени работы. Именно поэтому производится установка обратного клапана для унитаза, которая позволяет решить все проблемы.

  Работающий обратный клапан

• Однако пользоваться данным элементом можно исключительно только в тех помещениях, где постоянно устанавливается плюсовая температура, поскольку в холоде он просто не сможет справляться со своими задачами.
• Для долгого срока службы клапана важно производить его регулярную очистку от многочисленных загрязнений, возникающих в процессе его использования. Обычно для этого на нем имеется особая съемная и легкая в применении крышка, которая позволяет легко выполнять данную работу. Дополнительно на самом приборе имеется запорный вентиль, чтобы можно было перекрыть систему канализации в процессе очистки изделия.
• Устройство обратного клапана для унитаза обычно является одинаковым в любых видах, однако при этом материал, из которого создаются эти приборы, может быть разным. Для этого обычно применяется либо пластик, либо металл, причем именно первый вариант на сегодняшний момент считается самым оптимальным как по цене, так и по качеству, а также по основным характеристикам.

Как происходит монтаж изделия?

Как только определенный обратный клапан для унитаза будет выбран, можно приступать к его установке. Обычно данная работа выполняется до того момента, как будет смонтирован сам сантехнический прибор, поскольку должен иметься свободный доступ к системе слива. Однако если имеется такое устройство, при котором трубы канализации являются открытыми, то выполнить работу можно, даже не затрагивая унитаз.

Обычно монтаж выполняется в специальный раструб, а также это можно выполнить в определенный конец трубопровода. Также нередко в системе имеется специальный трап, который предназначен для создания оптимального и полноценного слива воды из сантехники.

Если имеется трап в системе, то установка клапана выполняется таким образом, чтобы он располагался примерно в 35 см от пола помещения. Если же его нет, то установка изделия должна выполняться в таком месте трубопровода, где он будет находиться выше ввода водоотвода, отходящего от унитаза. Таким образом, установка своими руками считается достаточно простой и быстрой работой, а при этом важно только грамотно выбрать подходящее оборудование и точно следовать инструкции.

Сам принцип работы этого клапана считается достаточно простым. Во время возникновения разряжения, появляющегося в процессе слива воды из унитаза, мембрана, которая содержится в структуре клапана, открывается, что приводит к тому, что в канализационную систему поступает оптимальное количество воздуха. Именно он обеспечивает выравнивание давления, а после этого процесса мембрана клапана автоматически закрывает вход в трубопровод.

В этом случае можно быть уверенным, что во всей системе в процессе применения унитаза будет всегда устанавливаться оптимальное давление, которое никаким образом не сможет стать причиной проникновения в сантехнический прибор сточных вод из канализации. Также в самом санузле никогда не будет появляться неприятного запаха из этой системы.

Таким образом, клапан, который обычно устанавливается на слив унитаза, считается важным и нужным элементом, который должен предусматривать каждый человек, занимающийся установкой самого унитаза или проведением канализационной системы. Дело в том, что именно от этого зависит безопасность, а также комфортность применения всего помещения в целом. При этом крайне важно, чтобы в процессе установки была учтена каждая мелочь, поскольку если совершить какие-либо ошибки, то не избежать того, что клапан не будет справляться со своими функциями, поэтому надобность в нем вовсе будет отсутствовать.

aqua-sovet.ru

Установка обратного клапана на канализацию своими руками: 110 мм, 50 мм

Виды и принцип работы обратного клапана

Установка обратного клапана на канализацию предусмотрена нормами СНИП для всех многоэтажных зданий. Это обеспечивает эффективную функциональность канализационного трубопровода, избегая зловоний и других «сюрпризов».

Обратный клапан может быть металлическим или пластиковым. Второй вариант, кстати, более популярен.



К тому же, в продаже есть два вида таких изделий:

1. Обратный клапан — служит для создания препятствий противоположному потоку сливного схода .
2. Вакуумный клапан — предназначен для выравнивания давления в канализации. Обычно его устанавливают там, где нарушен уклон укладки трубопровода, и решить проблему без глобальной перестройки системы не получается.

Запорное устройство действует по принципу ниппеля, а именно, даёт сточной жиже пройти в определённом направлении, не давая возможности вернуться назад.

Для предотвращения фекального потопа существует два варианта того, как поставить обратный клапан на канализацию, а именно:

• каждый санузел оборудовать отдельным запорным механизмом;
• на общую трубу поставить один узел с большой пропускной способностью.

Обратите внимание, что первый способ востребован для многоэтажных зданий, ибо, центральный стояк может забиваться в самом низу, что приводит к потопу на первых этажах. Второй способ удобен для частных домостроений. К тому же, вам следует знать не только о том, как и где установить обратный клапан на канализацию, но и то, что данный элемент может отличаться по своим размерам, например, для установки на главный канализационный стояк выбирается устройство с диаметром 110 мм, а для остальных локаций предпочтительно выбирать диаметры поменьше.

«Внимание!

При выборе запорного компонента ориентируйтесь на диаметр трубо в вашем помещении.»

Перед тем, как установить обратный клапан на вашу систему канализации, вы должны представлять устройство и принцип функционирования данного узла.

Из широкого ассортимента обратных клапанов, представленных на современном рынке, мы можем выделить одну общую особенность, на основании которой завязан принцип работы данного устройства. Этой особенностью является конструкция, которая представляет собой:

1. Корпус, похожий на кусок трубы, со съёмной крышкой.
2. Запорная тарелка, прикреплённая к стальной пружине внутри корпуса.
3. Рычаг для ручного открытия и закрытия клапана, находящийся на корпусе.

Сточные воды приподнимают запорную тарелку, двигаясь свободно из квартиры к центральной трубе системы канализации. После того, как слив прекратился, пружина воздействует на тарелку, заставляя её вернуться на своё место, благодаря чему обратный поток становится невозможным. Данный элемент конструкции клапана не только имеет больший диаметр, чем упор, но и укомплектована уплотнителем из резины, что создаёт ещё более надёжную защиту от обратного хода сливов.

Следует упомянуть ещё один вариант исполнения обратного клапана, для которого характерен меньший диаметр. Конструкция такого запорного элемента отличается тем, что приёмный и выпускающий патрубки находятся на разных уровнях. Воздух, находящийся между этими компонентами, давит на мембрану, благодаря чему, эта деталь, загораживая выходной патрубок, препятствует обратному течению стоков. Кроме этого, наличие дополнительного специального вентиля в конструкции позволяет перекрыть трубопровод в затруднительных моментах.

vivoz-gbo.ru
