Как установить и использовать буржуйку в деревянном доме

В последнее времявсе более актуальным становится вопрос обогрева помещений, с небольшой площадью: деревянные дачные домики, жилые пристройки, гаражи и т.д. Печь-буржуйка – это несомненно один из лучших вариантов для таких строений, т.к. ее применение дает возможность сэкономить на электроэнергии, при этом ее использование не составляет трудностей. Внешний вид буржуйки подобен прямоугольному ящику, где основой являются четыре устойчивые ножки. Также печь имеет дверцу, отсек для закладки дров и зольник, подлежащий регулярной чистке от собравшейся золы.

Актуальность буржуйки объясняется и тем, что для некоторых участков, получение природного газа недоступно. Выходом из такой ситуации служит установка буржуйки, топка которой обеспечивается углем или дровами. Горючий материл общедоступен даже для самостоятельного изготовления, например, дрова.

[Фото 1 Классический вариант буржуйки.]

Кроме дверцы, топливного отдела и ящика для золы, конструкция печи дополнена патрубком, являющимся соединительной деталью между буржуйкой и вытяжной трубой, длина которой стартует от 5 м и выше. Длиной трубы определяется сила тяги и мощность в работе конструкции. Материалом для изготовления печи служит сталь или чугун. Советуем ознакомиться с материалом на нашем сайте по теме: «Размещение дымовой трубы для печи-буржуйки в гараже».Существует два вида буржуек:

• металлические;
• кирпичные.

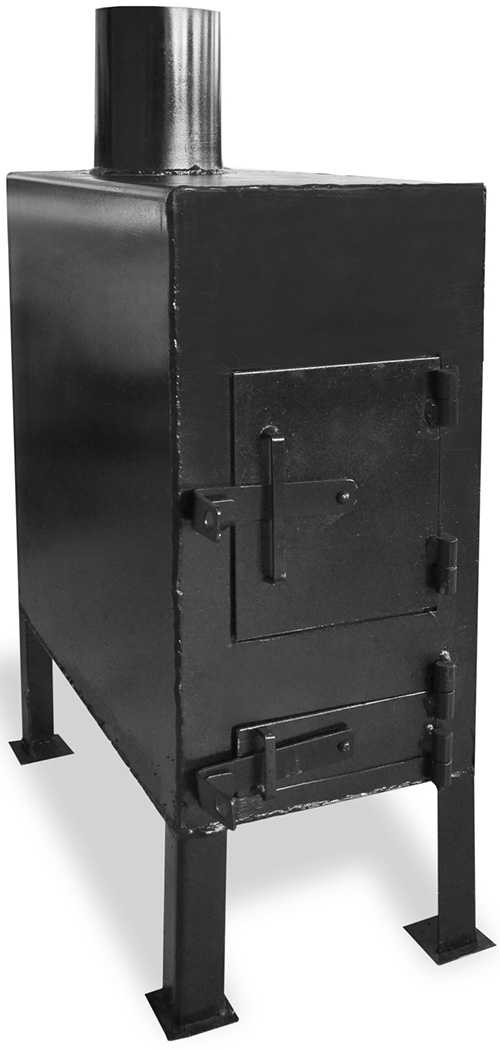

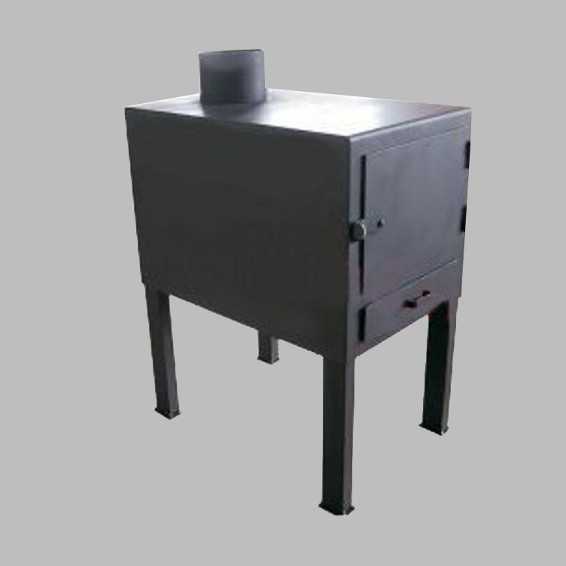

[Фото 2 Прямоугольная металлическая печка-буржуйка.]

Кирпичная конструкция печи достаточно хорошо гармонирует с интерьером деревянного загородного домика и способна обеспечить обогревом одновременно несколько небольших комнат. За счет равномерного обогрева комнат, тепло в них удерживается долгое время. К недостаткам кирпичной печи относят длительность процесса разогревания. К плюсам можно отнести:

• функциональность. Например, в процессе кладки кирпича можно сделать зону для приготовления пищи. Для мастеров будет под силу обустройство ниши для размещения духовки.

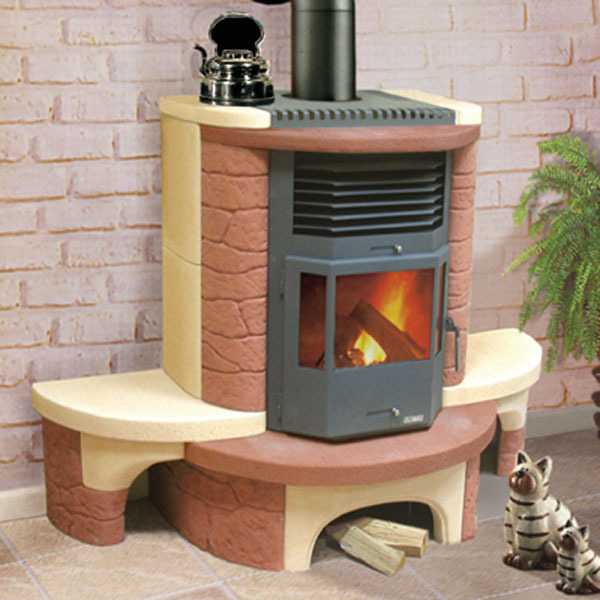

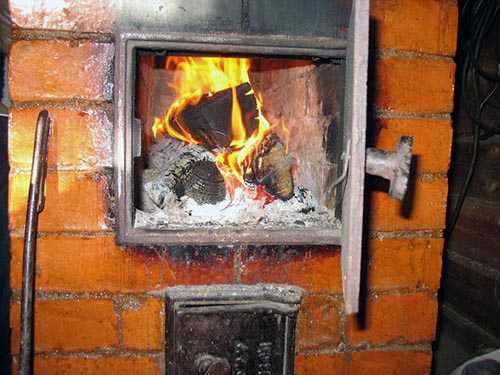

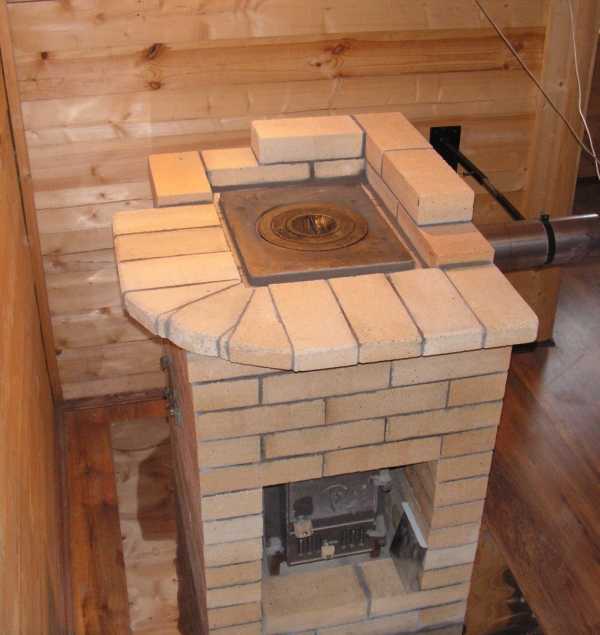

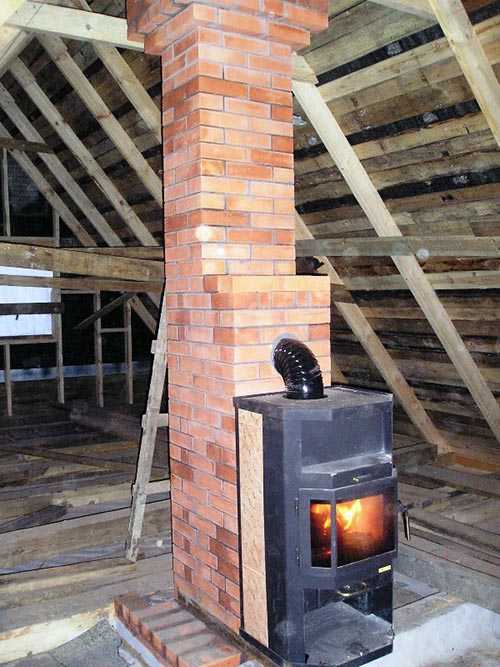

[Фото 3 Кирпичная конструкция буржуйки.]

Для чугунных моделей печек основным отличием служит компактность и несложный процесс монтажа, их размещение может быть определено в любой зоне помещения. Основное правило – корректное складывание конструкции дымоотводной трубы. Для ее беспрепятственного перемещения применяют нержавеющие гофрированные трубы. Советуем ознакомиться по данной тематике также и с материалом: «Печь-буржуйка — легкое решение для устройства отопительной системы небольших помещений.»

Характерные особенности конструкции

Слово буржуйка уже давно перестало ассоциироваться с не эстетично выглядящей печью, проектные дизайны достаточно разнообразны, поэтому подобрать модель можно исходя из стилистики помещения. Такого рода печь уже несет роль не только обогревателя, но и определенной стилистической ноты, дополняя общую картину интерьера. Данный обогревательный прибор может работать на любом виде твердого топлива, например, на дровах, длина которых не более 20-25 см.

Буржуйка, установленная на даче, предназначена для таких целей:

• отопительная;
• декоративная;
• возможность использовать в качестве кухонной плиты.

Обладая множеством положительных качеств, при этом имея компактные размеры, буржуйка составляет достойную конкуренцию каминам. Подключить такую печь не трудный процесс, а при необходимости есть возможность переместить конструкцию в другое место, в том числе и на улицу, с целью приготовления мясных блюд.

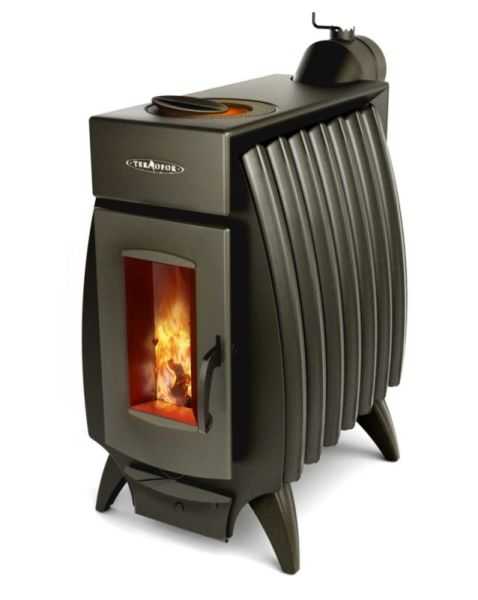

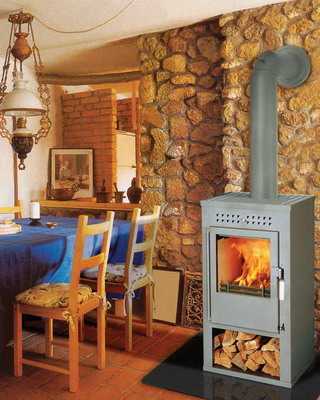

[Фото 4 Современная модель буржуйки хорошо справляется с декоративной ролью в интерьере.]

Если в планах менять месторасположение печки, в таком случае модель должна иметь разборную конструкцию. В таких буржуйках легко снять верхнюю крышку, выполняющую роль поверхности для приготовления пищи, ножки и дымовую трубу, собранную из нескольких последовательно соединенных секций. Мелкие габариты печи позволяют считать устройство мобильным, что легко передвигается.

Применение буржуйки абсолютно безопасно для людей, находящихся в помещении, т.к. продукты горения выходят через дымовую трубу. От правильно выполненного монтажа дымовой трубы полностью зависят характеристики безопасности, а также уровень мощности устройства.

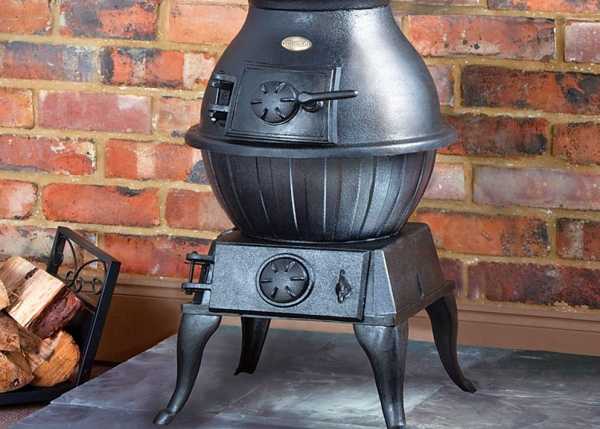

[Фото 5 Разборная модель буржуйки из чугуна.]

Правила пожарной безопасности при монтаже и использовании буржуйки

Соблюдение правил пожарной безопасности при использовании буржуйки, обезопасит всех жильцов от возможных неприятных последствий:

• топливо должно быть только сухим, нельзя пользоваться горючими смесями;
• розжиг проводится путем приоткрывания топочной заслонки, закладыванием необходимого количества горючего материала и, непосредственно, поджиганием;
• достаточное возгорание топлива дает возможность регулировать уровень мощности печного устройства, путем закрывания или открывания зольного отсека;
• очищение печи от скопления золы проводится при полном остывании корпуса, посредством выдвижения зольного ящика и выбрасывания содержимого.

Рекомендуем ознакомиться с материалом на нашем сайте: «Как самостоятельно сделать буржуйки для бани».

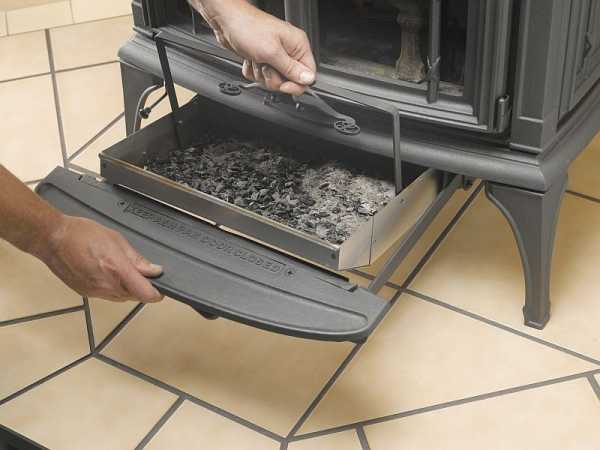

[Фото 6 Только после полного остывания корпуса печного устройства можно производить очищение зольного ящика.]

• первое использование буржуйки будет сопровождаться запахом плавящейся краски, но в дальнейшим данный эпизод не имеет места быть;
• вещи, что имеют легко возгораемый состав, должны располагаться на расстоянии 1 м от печи;
• в пределах одной загрузки, нельзя накладывать в топочный отсек более 3 кг сухого топлива, при этом дверца должна быть закрыта;
• строго запрещено использование буржуйки при фиксации любых неисправностей в работе дымохода;
• оставлять без присмотра в рабочем состоянии обогреватель с присутствием в комнате детей – запрещено;
• во время работы корпус буржуйки сильно раскаляется, поэтому прикасаться к нему нельзя;
• монтаж печной конструкции проводится только на специальную основу (постамент), обладающую негорючими свойствами.

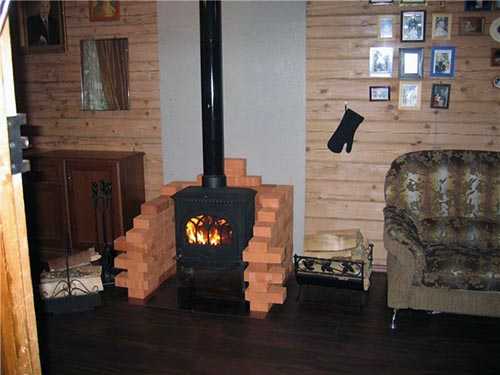

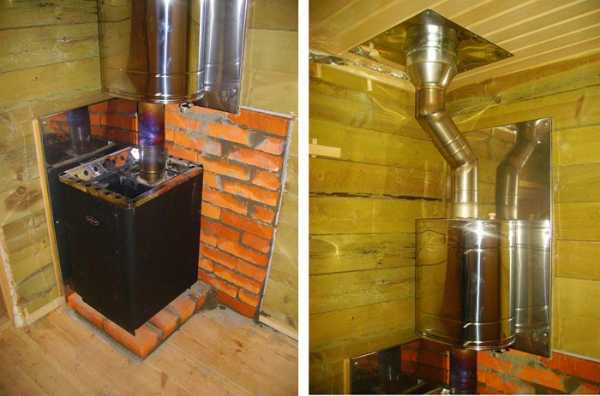

[Фото 7 Для монтажа печной конструкции в деревянном доме потребуется сделать основу, что не подвержена воздействию высокой температуры.]

Монтаж буржуйки своими руками

Выбор модели буржуйки для отопления небольшого жилого помещения должен быть основан на расчетах необходимой мощности, требующейся для обогрева заданной площади. Печка с площадью в 1 м² обладает теплоемкостью, достаточной для обогрева комнаты площадью в 35 м².

[Фото 8. В зависимости от объема дачного дома, производится определение модели печи, где основным является показатель теплоемкости.]

Для достижения максимальной эффективности в работе буржуйки, необходимо устранить выдувание сквозняком теплого воздуха из помещения, т.е все щели должны быть заделаны. Хорошим решением для двухэтажного дома послужит монтаж двухъярусной отопительной конструкции, соединенной общим дымоотводным каналом. Более подробно про самостоятельный монтаж буржуйки на даче читайте на страницах нашего сайта.

Для умельцев, желающих сэкономить на покупке готовой печной конструкции, есть возможность создать свою модель буржуйки, следуя пошаговой инструкции.

[Фото 9 Схема для сборки буржуйки своими руками.]

Совет! Классическая модель – круглая форма, диаметром около 45-50 см, в высоту 75-80 см, со стенками толщиной до 10 мм. Основной особенностью является нерегулируемая тяга.

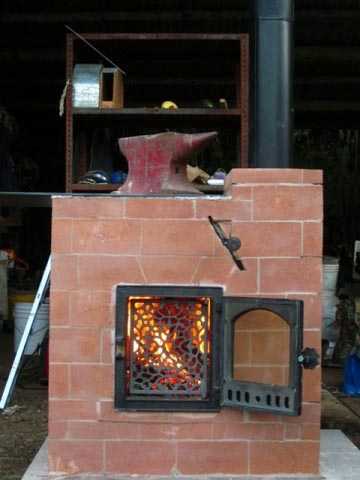

Кирпичная буржуйка: особенности процесса возведения

Основные материалы и инструменты, требующиеся для монтажа печной конструкции в деревянном доме:

• красный кирпич;
• глиняно-известковый штукатурный раствор;
• глиняный раствор;
• печная фурнитура.

Поэтапная укладка:

• От укладки первого ряда зависит насколько будет пропорциональной и устойчивой вся конструкция, поэтому он должен быть точным.

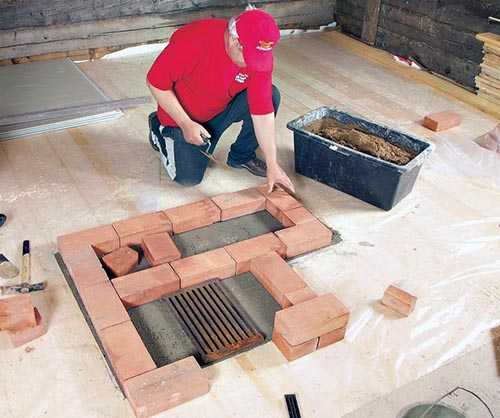

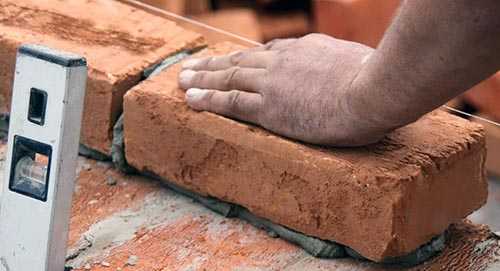

[Фото 10 Для точной укладки первого ряда необходимо использовать пузырчатый уровень и уголки.]

• Во избежание отклонений от прямолинейности конструкции по причине несоосности или наклона, в углах размещают металлические уголки и рейки из дерева.
• Кладка всех последующих рядов производится с учетом отверстия для дверцы буржуйки.

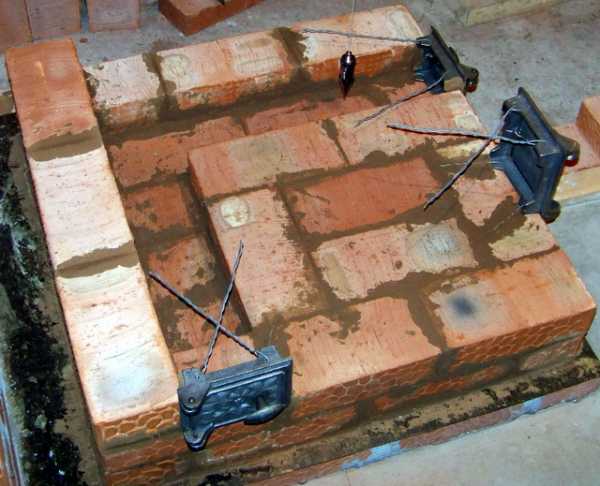

[Фото 11 При укладке следующих рядов необходимо учитывать отверстие для будущей дверцы.]

• После пятого ряда, глиняный раствор заменяется на огнеупорную смесь.
• Завершающим этапом является монтаж дымохода.

[Фото 12 Дымоотводная труба крепится сверху печного устройства.]

Совет! Самый подходящий вариант для размещения буржуйки – огнеупорный постамент. В том случае, когда печное устройство располагается достаточно близко к стене – это место должно быть защищено смесью без гидравлических включений и облицовано любым подходящим материалом (плитка, железо).

Работы по изготовлению и установке дымохода

Буржуйка – это компактный вариант отопительного устройства. Ее мобильность определяется легкостью смены месторасположения, поэтому кирпичная кладка дымохода не рекомендуется.Самые востребованные варианты дымохода – металлический или асбестовый. В сравнительной характеристике предпочтение отдается металлу, т.к. он является прочным материалом, а его вес наименьший. Асбестовые трубы возможно устанавливать только в верхней части буржуйки. Температурный максимум, способный выдержать данный вид трубы равен 300°C.

[Фото 13 Дымовая труба для будущей буржуйки должна состоять из нескольких разборных элементов.]

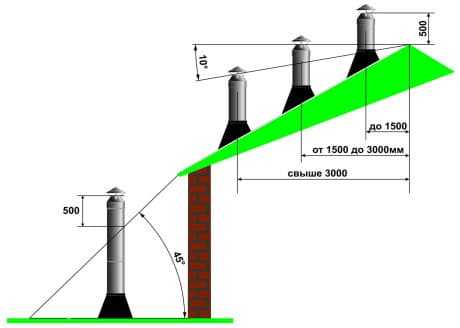

Это нужно знать! Дымоотводная труба, выходящая на улицу, должна быть проложена по наиболее короткому маршруту и быть составлена минимум из двух элементов, объединёнными друг с другом. Это делается во избежание разбора всей конструкции при выходе из строя любого из элементов.

Материалы, требующиеся для сборки дымоотводной трубы:

• трубы из металла диаметром 16 см – являются основой дымоотводного канала;
• тройник (диаметр 16 см), в котором одна сторона с заглушкой – необходимо для подсоединения дымоотводной трубы;
• колена для стыковки – помогают развернуть трубу в любом из направлений, один из них с размером 10*120 см, другие 16*120 см;

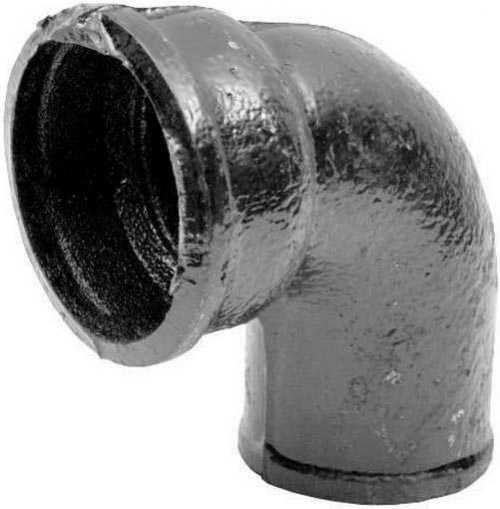

[Фото 14 Для соединения труб в единую цепь используют колено.]

• для защиты трубы от попадания осадков, мусора, птиц и насекомых используется колпак диаметром 20 см;

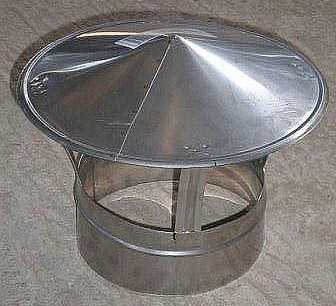

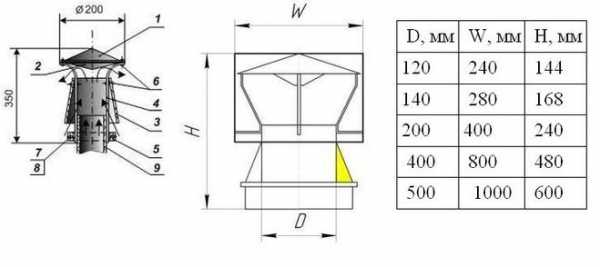

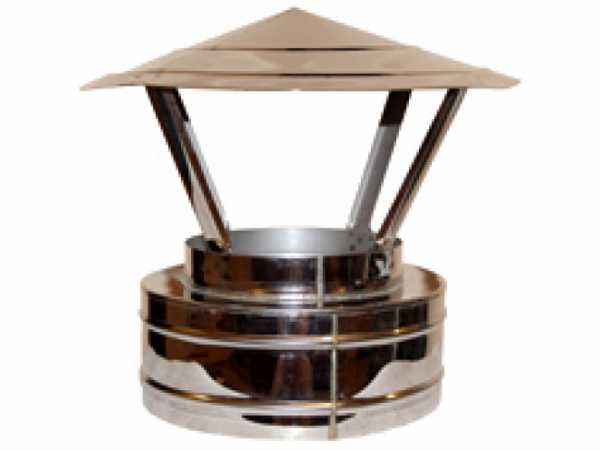

[Фото 15 Колпак для дымохода.]

• битумная смола;
• обработка герметиком швов;
• теплоизолирующие материалы.

Собираем дымоотвод

1. Первоочередное задание – определить участок, где будет установлен дымоотвод, т.е. место стыковки внутреннего печного элемента и наружного. Выход из печной конструкции лучше сделать из чугунного колена, высотой не более 45-50 см. Таким образом повысятся качественные характеристики при эксплуатации печи.

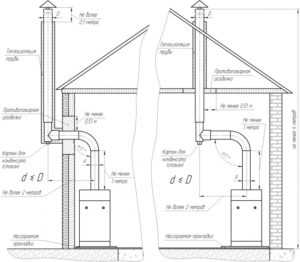

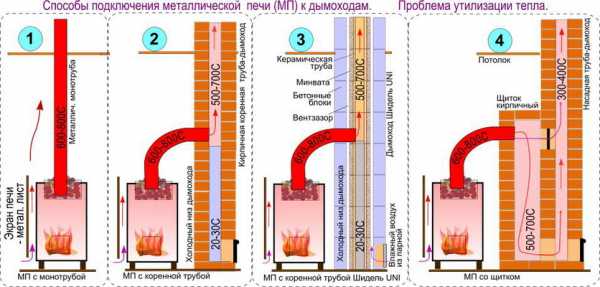

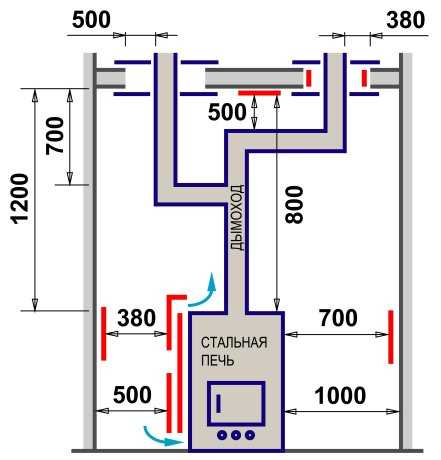

[Фото 16 Способы подключения буржуйки к дымоходу.]

2. Удлинения дымоотвода проводится до тех пор, пока он не достигнет соединительного участка с последующим элементом устройства.

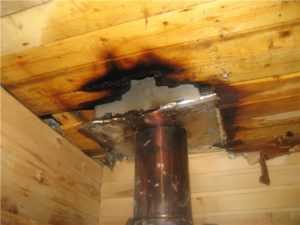

3. В зоне перекрытия необходимо сделать отверстие, превышающие на 10 см диаметр трубы, т.к. изначально она подлежит замазке теплоизолирующим материалом.

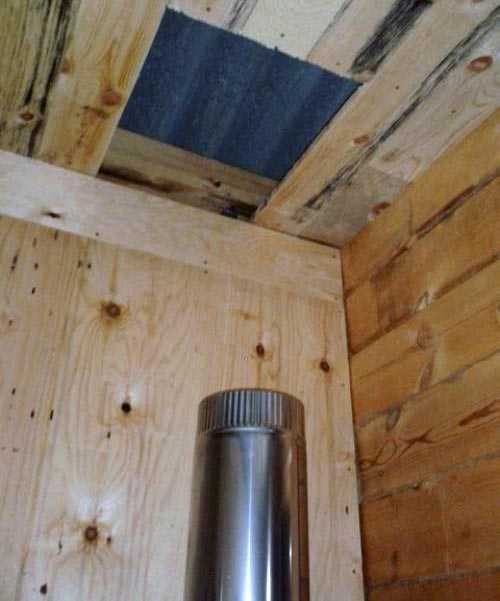

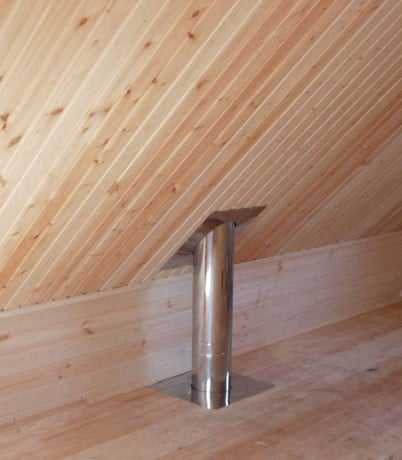

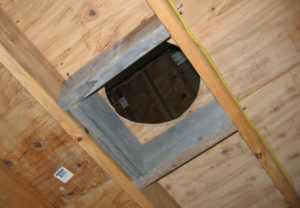

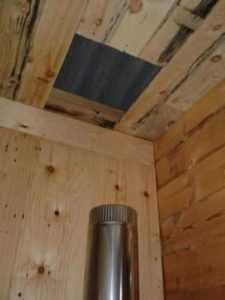

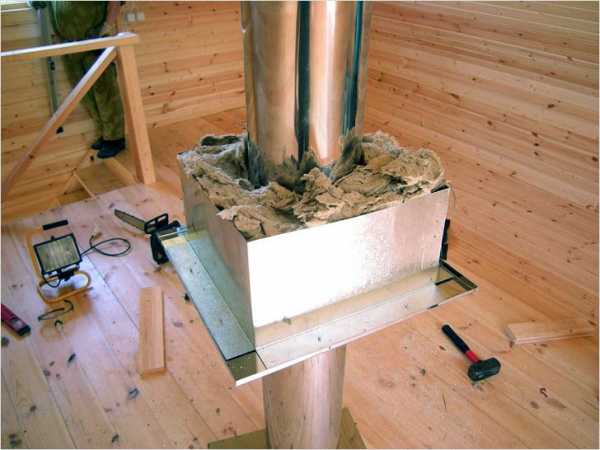

[Фото 17 В участке перекрытия делается отверстие для прокладывания трубы.]

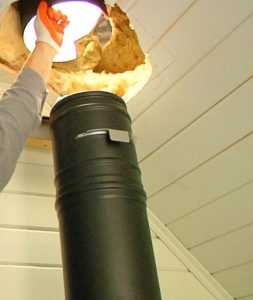

4. В сделанном люфте устанавливается проходной стакан, через который будет проходить дымоход.
5. После труба, выходящая наружу подлежит состыковке с внешней частью трубы дымоотвода, при этом длина последней должна быть выше кровли на 8-10 см. Люфт при выходе трубы наружу оформляется по принципу перекрытия.
6. Наружная часть трубы дополнительно фиксируется листом металла, кирпичом или любым другим облицовочным огнеупорным материалом.

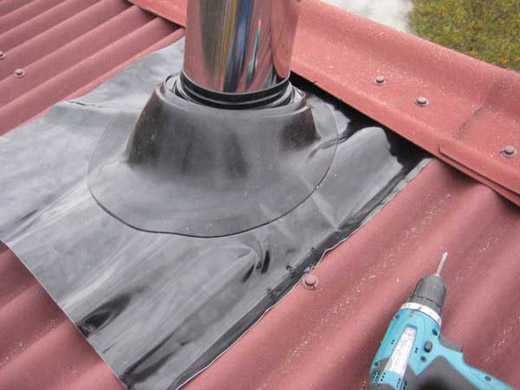

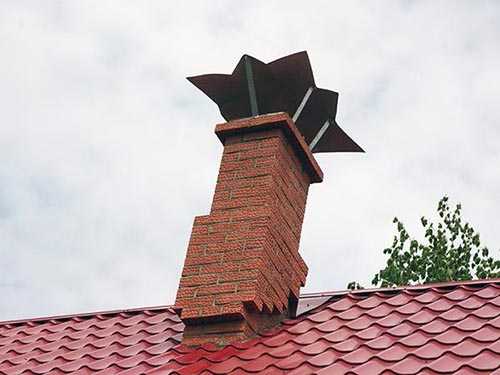

[Фото 18 Облицовка наружной части трубы может быть выполнена из любого огнеупорного материала.]

7. Далее проводится покрытие битумной смолой наружной части трубы и обертывание любым теплоизолирующим материалом.
8. В конце наружной части дымоотвода крепится грибок, помогающий предотвратить попадание осадков. Насекомых или птиц в дымоход.

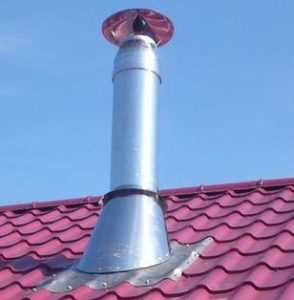

[Фото 19 Монтаж грибка на конце наружной части дымоотвода – обязателен. Такого рода крышка защищает дымоход от засорения.]

Это нужно знать! По завершению процесса сборки, необходимо дополнительно зафиксировать все швы с помощью жаростойкого герметика. Таким способом достигается предотвращение попадания продуктов горения в помещение.

По истечению времени, когда высохнут обработанные швы, буржуйку необходимо протестировать. Самое важное правило – продукты горения не должны проникать в помещения. Если все в порядке, значит монтаж произведен правильно и можно смело пользоваться печью в качестве отопительного прибора.

Остались вопросы? С радостью поможем!

Поделиться ссылкой:

kaminochag.ru

особенности установки дымохода с варочной плитой, фото и видео

Заядлым дачникам, которые проводят на участке не только лето, но и часть весны, а также глубокую осень, необходимо позаботиться об отоплении своего загородного дома. Как правило, дачные поселки не подключены к газовому снабжению, в то же время сложить кирпичную печь или камин довольно сложно и дорого. Поэтому оптимальным вариантом являются буржуйки на твердом топливе, которым и посвящена данная статья.

Стандартная буржуйка

Общие сведения

При слове буржуйка, многие представляют себе грубо сваренные, малопривлекательные стальные конструкции в виде металлического ящика на ножках, с дверцей и дымовой трубой. Еще совсем недавно эти печи только такими и были. Они обладали малым КПД, соответственно, отапливать большие помещения с их помощью было довольно сложно.

Надо сказать, что такие печи и продаются и сейчас. Производители рекомендуют для увеличения их КПД обкладывать короб кирпичом. При этом кладка должна располагаться на расстоянии нескольких сантиметров от самой печи, чтобы образованная прослойка способствовала сохранению тепла. (См. также статью Печи буржуйки для дачных домов: особенности.)

Такой вариант обогрева также обладает правом на существование. Однако, в последнее время все большей популярностью пользуются современные буржуйки, которые выглядят довольно симпатично и могут стать дополнением к дачному интерьеру.

Основным же их достоинством является более высокая эффективность работы, правда и цена этих изделий тоже гораздо выше. Далее мы подробней ознакомимся с особенностями таких печей.

Современная буржуйка

Особенности современных буржуек

Особенности конструкции

Современные буржуйки представляют собой усовершенствованную конструкцию металлической печи. Они способны обогревать помещение объемом до 100 метров кубических и долгое время удерживать тепло.

Среди особенностей их конструкции можно выделить следующие моменты:

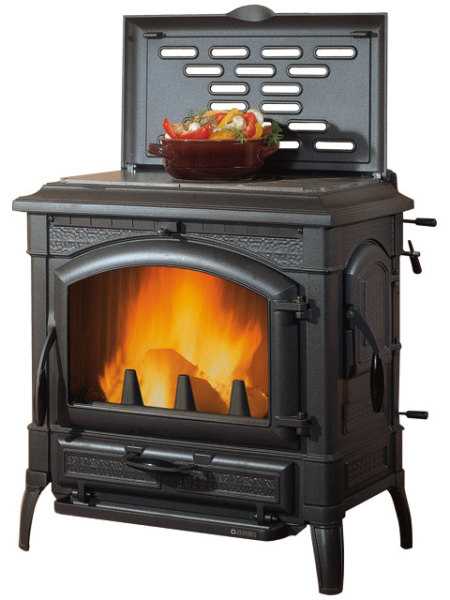

Буржуйка с варочной плитой

Достоинства

Современные буржуйки, благодаря совершенствованию конструкции, могут быть использованы как основной или дополнительный источник тепла в дачном доме.

Перед традиционными кирпичными печами они имеют ряд преимуществ, среди которых можно выделит следующие моменты:

• Буржуйка для дачи с варочной плитой, которой обладают многие современные модели, дает возможность готовить пищу.
• Не нуждается в сложном обслуживании, в отличие от кирпичных конструкций.
• Установка буржуйки на даче своими руками не вызывает никаких проблем даже в построенном доме, так как она не требует возведения фундамента. Связано это с небольшим весом конструкции. (См. также статью Фундаменты для дачных домов: особенности.)
• Низкая стоимость по сравнению с кирпичными конструкциями.
• Возможность топить несколькими видами топлива – торфом, дровами и древесными брикетами.
• Данные конструкции пожаробезопасные. Единственное, при их эксплуатации необходимо соблюдать элементарные правила техники безопасности.
• При необходимости, печь можно перенести в другую комнату, в которой имеется возможность вывести дымоход на улицу.

Совет!
Чтобы обогрев был более эффективным, необходимо позаботиться о теплоизоляции дома и устранении всех щелей в дверях и окнах.

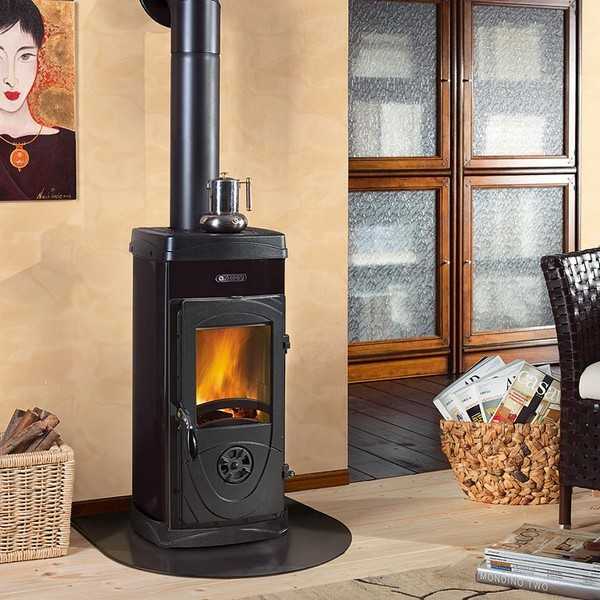

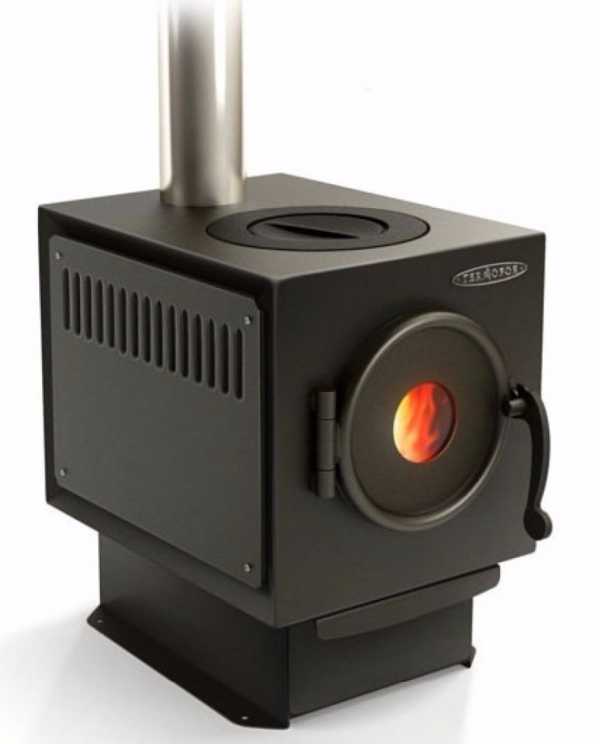

На фото — вариант современной буржуйки

Особенности выборы

Чтобы покупка была не напрасной и работала максимально эффективно, при выборе изделия необходимо обратить внимание на следующие моменты:

• Размеры и объем печи зависят от размеров помещения, которое планируется обогревать. Узнать на какую площадь обогрева рассчитано изделие можно из инструкции, которая к нему прилагается.
• Если дом построен из «холодного» материала, такого как бетон, то мощность изделия должна быть больше, чем для строений из дерева или, к примеру, газобетона.
• Выбор модели во многом зависит от топлива, которым планируется топить печь.
• Желательно отдать предпочтение моделям с варочной плитой. Это позволит приготовить пищу в случае отключения электричества.
• Одним из самых важных параметров изделия является безопасность. Поэтому приобретать буржуйку лучше в магазинах, а не у частных лиц.
• Современные конструкции могут иметь самый разный дизайн. Поэтому при выборе изделия следует уделить внимание его внешнему виду, чтобы он вписывался в дизайн интерьера помещения.

Обратите внимание!
Чугун способен выдерживать более высокие температуры, чем сталь, к тому же этот материал более долговечный.

Если учитывать при выборе все эти моменты, покупка сможет обогревать ваш загородный дом на протяжении многих лет.

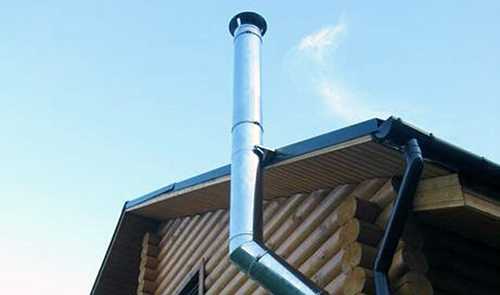

Пример вывода дымохода

Установка буржуйки

Как уже говорилось выше, установить такую печь своими руками сможет каждый дачник.

Выполняется эта операция следующим образом:

• Перед тем как установить буржуйку на даче, следует выбрать для нее место. Конструкция должна располагаться наиболее выгодно с точки зрения обогрева окружающего пространства.
• Далее нужно сделать дымоход для буржуйки на даче. Для этого понадобится металлическая труба подходящего диаметра.
  Наиболее простой вариант – вывести трубу в окно. Если же печь будет постоянно располагаться в одном и том же месте, то вывести дымоход на улицу можно через крышу.
• Затем на то место, где будет стоять буржуйка, нужно уложить огнеупорный материал. Конечно же, пол должен быть абсолютно ровным, чтобы печка стояла устойчиво.
• Далее устанавливается конструкция и подсоединяется к дымоходу.

Обратите внимание!
Места соединения дымохода должны быть герметичными.
Для уплотнения соединений можно использовать асбестовый шнур.

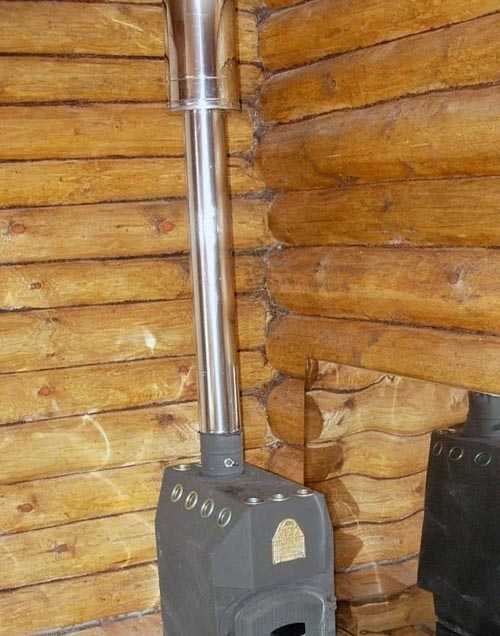

Пример установки буржуйки

Вот и все основные моменты, как поставить буржуйку на даче.

Вывод

Буржуйки являются отличным решением обогрева загородного дома. По сравнению с каменными печами, они имеют массу положительных сторон. Единственное, чтобы обогрев был эффективным, необходимо правильно выбрать и установить изделие, кроме того, предварительно следует позаботиться о теплоизоляции строения.

9dach.ru

Установка буржуйки своими руками: общие рекомендации

Прежде всего необходимо знать существующие требования к установке печей буржуек:

1. Печь подобного типа не допускается устанавливать в гараже или доме, если в данных помещениях имеются горюче-смазочные, деревянные и другие легковоспламеняющиеся предметы.
2. Помещение обязательно должно быть оснащено мощной вытяжкой и приточной вентиляцией.
3. Организовывать движение потока воздуха необходимо так, чтобы тепловая отдача происходила не слишком быстро.
4. Понадобится предусматривать в конструкции специальные компоненты, которые защищают ее от попадания искр и обеспечивают безопасность использования.

При монтаже печи буржуйки следует помнить о том, что металл нагревается достаточно быстро, поэтому вокруг места расположения печи не должно быть легковоспламеняющихся материалов.

Как установить буржуйку на даче

При монтаже буржуйки следует помнить, что корпус из металла нагревается довольно быстро. Меньше нагреваются и быстрее остывают печи из нержавеющей стали. Буржуйки, которые изготавливаются из чугуна, будут хранить тепло гораздо дольше, потому монтаж их надо выполнять так, чтобы во время эксплуатации и некоторое время после угасания пламени они были на виду.

В случае монтажа печей буржуек на ножках из металла необходимо помнить, что данные вспомогательные конструкции тоже будут нагреваться. Температура нагрева будет меньшей, чем у корпуса, но все же не слишком маленькой. Выполнять монтаж печей буржуек на даче понадобится на несгораемое основание. В данном случае можно использовать:

Схема устройства печки буржуйки.

• изделия из жести;
• бетонные конструкции;
• изделия из керамической плитки;
• кирпичную кладку.

Пожароопасными основаниями являются:

• те, которые выполнены из пластика любого вида;
• дощатые или паркетные полы;
• основания из ламината;
• основания из линолеума;
• не допускается использовать ковролин или другие мягкие покрытия.

Если в доме имеются деревянные стены или панели, устанавливать буржуйку необходимо на расстоянии 1 м от них. Дымоходные трубы в помещении устанавливаются из 1 секции, без использования соединений. Если по каким-либо причинам это сделать не удается, нужно сделать плотное соединение, при этом одна секция должна обязательно заходить в другую. Если труба проходит через стену, понадобится сделать термобарьер из керамики или кирпича. В данном случае можно применять и бетон, но при перепадах температуры он будет крошиться.

Емкость для топливного хранения понадобится разместить рядом с дверкой, чтобы в нее не попадали искры.

Схема печки буржуйки с размерами.

Достаточно часто печи буржуйки на даче используются не только для обеспечения отопления. Есть большое количество конструкций, которые объединяют несколько функций. К таким конструкциям можно отнести отопительную буржуйку с плитой из чугуна. Их можно использовать для приготовления еды и одновременно для обогрева дачного дома. Бытовая печь из чугуна с 1 конфоркой с легкостью может заменять газовую или электрическую плиту на даче. Если есть необходимость накормить в одно время несколько человек, следует сделать или приобрести печку со сплошной поверхностью для варки или с 2-4 конфорками.

Пользуются популярностью и печи, в которых есть бак для воды. Конструкция их похожа на самовар. Вокруг дровяной чугунной буржуйки монтируется емкость для воды.

Вернуться к оглавлению

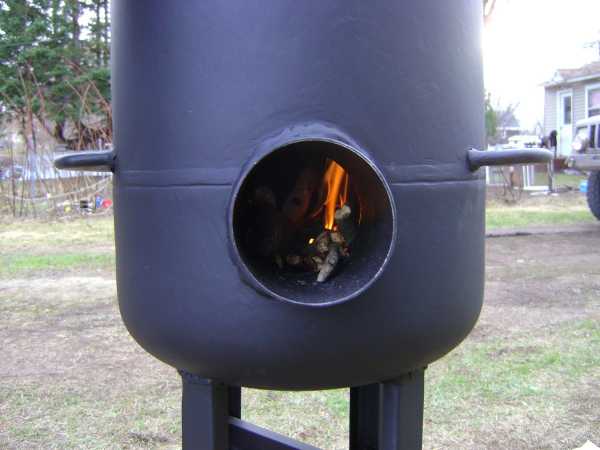

Установка печи буржуйки для гаража из металла

Главным преимуществом данной конструкции является то, что она может изготавливаться из любой заготовки металла. В данном случае можно использовать:

• металлический ящик;
• 40-литровый бидон;
• металлическую флягу;
• старую газовую колонку.

В данном случае будет следующий порядок работ:

Принцип работы печки буржуйки.

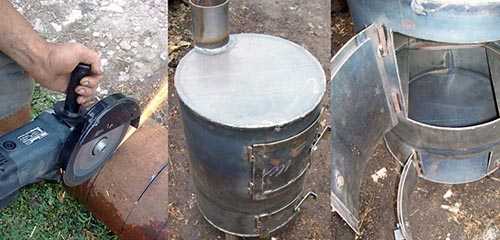

1. В заготовке пробивается щель небольших размеров. Сделать это можно с помощью зубила. Если применяется молочный бидон, щель пробивается ниже горловины.
2. Проделывается отверстие в днище с помощью болгарки.
3. Дымовая труба насаживается на патрубок.
4. Из стальной проволоки изготавливается колосник в виде змеи, устанавливается внутрь печки через горловину и растягивается проволока.
5. Из небольших труб изготавливаются опоры и фиксируются по бокам печки.
6. К низу конструкции привариваются металлические ножки.

В данном случае понадобится выполнять все работы по установке подобной конструкции в правильной последовательности, а также знать некоторые нюансы.

Необходимо размещать буржуйку далеко от окна.

Следует позаботиться о том, чтобы труба была длинной. Это позволит сделать обогрев более эффективным. Чтобы была возможность экономить топливо и увеличить время остывания печи, понадобится облицевать изготавливаемую конструкцию качественным кирпичом.

Вернуться к оглавлению

Как устанавливается каркасная буржуйка?

Устройство каркасной печки несколько отличается от простых конструкций. Чтобы обустроить гараж обогревательной конструкцией, необходимо иметь:

• лист металла;
• уголок;
• трубу;
• стальную арматуру;
• толстую проволоку.

Из инструментов понадобится найти:

Схема монтажа печки буржуйки.

• рулетку;
• крепеж;
• аппарат для сварки;
• лобзик.

Порядок работ будет следующий:

1. Из уголка делается каркас. Для этого металл распиливается на отдельные полоски. Далее делаются ножки. Свариваются 2 прямоугольника одинаковых размеров, к одному из них привариваются ножки. 2-ой прямоугольник устанавливается на полметра выше земной поверхности и прикрепляется с помощью сварки или болтов.
2. Присоединяется корпус. Из стали вырезаются детали прямоугольной формы. Для данной цели необходимо использовать лобзик. Конструкция соединяется с помощью болтов или сварки.
3. Далее к корпусу присоединяется дверка с ручкой.
4. Из имеющейся проволоки или стальной арматуры делается колосниковая решетка, после чего конструкция кладется на дно.
5. Далее понадобится изготовить дымоходную трубу. Один конец конструкции вставляется в печь, а другой конец необходимо вывести на улицу.

Чтобы получить большое количество тепла, необходимо придумать длинный и волнистый путь трубы через отапливаемый частный дом. Дымоходную трубу можно выводить через окно, крышу или стену. При этом следует позаботиться о том, чтобы все соединения были герметичными. Если этого не учесть, дым будет попадать в помещение.

Вернуться к оглавлению

Общие рекомендации по установке буржуйки своими руками

Схема монтажа дымохода для печки буржуйки.

Необходимо предварительно ознакомиться с некоторой информацией по поводу установки подобной конструкции, чтобы знать, с какими нюансами придется столкнуться.

Установить печь буржуйку можно при наличии начальных навыков строительства и способностей к обучению.

Главная проблема для оборудования отопления, которое работает на дровах, заключается в установке системы дымоотвода. Буржуйка имеет упрощенные требования, если сравнивать ее с камином. В данном случае не обязательно изготавливать вертикальный дымоход.

В целях пожарной безопасности печь буржуйка нуждается в устройстве слоя изоляции. Для этого нужно сделать кирпичную площадку или использовать лист нержавеющей стали. Можно применить и асбестоцементный лист, который покрывается оцинковкой. Подобная конструкция способна выдерживать температуру до +400°С.

Допускается применять ножки из металла для установки печи. Такая конструкция может сэкономить строительные материалы и собственные силы, которые могут быть потрачены на установку печи.

Схема печки буржуйки с теплообменником.

От стены необходимо отступить 80 см или добавить на стенку термоизоляционный слой. Рекомендуется устроить и защитное покрытие по периметру печи, которое способно предотвратить возгорание, если искры попадут на пол.

Дымоход может быть выведен под углом из стенки. В данном случае необходимо позаботиться о герметичном соединении участков дымоходной конструкции. В большинстве случаев используется сэндвич-конструкция, которая имеет высокий уровень безопасности из-за того, что в конструкции частично изолирована труба дымохода. Для дымоходной конструкции не допускается использовать тонкую нержавеющую сталь, потому как она быстро прогорит. Трубу необходимо выводить на улицу через просверленное отверстие в стенке или крыше. В конце образовавшиеся щели надо замазать глиной.

Чтобы была возможность регулировать тягу, необходимо приобрести шибер-заслонку, которая устанавливается в дымоходную конструкцию и может перекрыть ее полностью или частично, если есть такая необходимость. Шибер понадобится на несколько мм меньше диаметра трубы. В трубе необходимо сделать 2 отверстия. Далее следует продеть в них прут, к которому закрепляется шибер.

Стенки рядом с печью нужно защитить стальным экраном или облицевать керамической плиткой. Предпочтительнее использовать последний вариант.

В конце производятся косметические работы, заключающиеся в замазывании щелей и облагораживании площадки, на которой планируется расположить печь буржуйку.

Вернуться к оглавлению

Как происходит установка дымохода?

Чтобы установить дымоход, необходимы следующие материалы:

• колено 1200х100 мм;
• 2 колена 1200х160 мм;
• 3 стыковых колена;
• тройник;
• заглушка;
• грибок.

Для устройства дымохода могут пригодиться теплоизоляционный материал и проходной стакан. Для герметизации швов применяется герметик или шнур из асбеста.

Процесс установки дымохода выглядит следующим образом:

1. На отверстии дымохода необходимо зафиксировать 1 отрезок трубы.
2. Трубные колена понадобится нарастить до линии перекрытия.
3. В перекрытии нужно сделать отверстие диаметром 170 мм или более. В местах, где дымоходная труба должна проходить через перекрытия, понадобится удалить теплоизоляционный слой. Это необходимо для того, чтобы исключить возможность воспламенения данного слоя.
4. В отверстие, которое было проделано, необходимо вставить проходной стакан, после чего пропустить трубу дымохода через него.
5. Далее труба состыковывается с наружной дымоходной конструкцией.
6. На внешнюю часть трубы наносится слой битума. Все это оборачивается теплоизоляционным материалом.

Установить буржуйку достаточно просто, если знать все нюансы и иметь все инструменты.

1popechi.ru

расчет, инструкция по изготовлению своими руками

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

Располагать выход трубы над крышей следует согласно определенным правилам:

1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

• 1 колено длиной 120 см, диаметром 10 см;
• 2 колена длиной 120 см, диаметром 16 см;
• 3 стыковых колена 16*10 см;
• Тройник диаметром 16 см и заглушка к нему;
• Грибок – 20 см;
• Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

Установка и монтаж

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента,  имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие. Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

• Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
• Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

1. Высокотемпературные герметики;
2. Термостойкие герметики;
3. Жаростойкие герметики;
4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения.

Дымоход подключенный к буржуйке

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

Уход и чистка

Общее качество работы и эффективность работы отопительной системы, напрямую зависит от состояния дымохода, поэтому периодически следует уделять внимание систематическому уходу за ним.

Ежегодно необходимо проводить полный осмотр трубопровода на предмет обнаружения трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. Во время осмотра следует одновременно очищать всю конструкцию дымохода от сажи – делать это можно посредством сжигания в печке осиновых дров.

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.

pechnoy.guru
