Установка трубы – как правильно собрать и установить трубу своими руками в частном доме

Содержание

14 этапов установки трубы в баню [+6 ФОТО]

При установке печки в такой важной загородной постройке, как баня, необходимо предварительно подумать о создании качественного дымохода. Как правило, вопрос, как правильно установить трубу в баню встаёт практически пред каждым владельцем частной собственности, желающим провести все работы самостоятельно.

Стоит отметить, что монтаж конструкции вытяжной трубы в бане не создаёт особых сложностей и по сути является достаточно простым даже для самого неопытного строителя. Главное в процессе работы быть достаточно внимательным, запастись терпением и следовать советам профессионалов, соблюдая все нюансы.

Установленная дымоходная труба

Мы постараемся максимально профессионально объяснить процесс установки трубы в бане и подробней рассмотреть его в видео в этой статье.

Устройство трубы в бане

Перед началом монтажных работ, следует заранее ознакомиться с таким важными вопросами, как разновидности дымоходных труб, рассмотреть их конструкцию и размеры, а также разобраться в особенностях эксплуатации и монтажа. Получив нужную информацию по данным вопросам, вы сможете гарантировать долгосрочную службу только что установленной своими руками дымоходной трубы.

Виды дымоходов в бане

Выделяют две основные классификации дымоходных конструкций труб для банной печи:

  • по материалу;
  • по типу установки.

В зависимости от материала различают кирпичные и металлические дымоходы.

Кирпичный тип считается традиционным вариантом конструкции дымохода для банной печки. Несмотря на трудоемкий процесс установки такого дымохода, его конструкция обладает высокой прочностью сооружения, отличными теплоизоляционными свойствами, а также отличается достаточной долговечностью.

Банное помещение с кирпичным вариантом вытяжной трубы в наибольшей степени защищено от возникновения пожаров. Недостатком кирпичного дымохода является тот факт, что из-за шероховатой поверхности внутренних стенок, сажа замедляет тягу, оседая на стенках, и дымоход приходится чистить довольно часто.

Металлический дымоход довольно прост в установке, к тому же цена на материал и монтаж данного варианта более низкая, чем в других случаях. К минусам металлической дымоходной конструкции относят образование конденсата на внутренних стенках трубы и необходимость создания теплоизоляции дымохода.

Согласно своему расположению дымоход можно разделить на:

  • внешний,
  • внутренний.

Внутренний тип — это классический вариант, преимуществами которого является обогрев банного помещения вдобавок к своей основной функции, таким образом, значительно сокращается время на прогрев бани и снижаются затраты на топливо. Тем не менее, внутренний дымоход достаточно сложный в уходе и трудоемкий в установке.

Так как для монтажа данного типа существует необходимость в демонтаже потолка с крышей и осуществлении герметизацию трубы. К минусам можно причислить опасность возникновения пожара и вероятность задымления банного помещения при возникновении трещины в дымоходе.

Идея внешнего варианта дымохода пришла из Америки и уже завоевала популярность при установке дымоходной трубы для печи бани. При таком типе дымоотвода для бани сооружение выводится наружу, благодаря чему значительно снижается опасность возникновения пожара, а также упрощается процесс ухода.

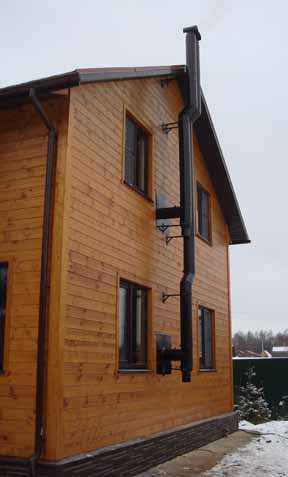

На фото показан внешний вариант расположения

К недостаткам внешнего расположения относится необходимость качественного утепления, так как газ не будет успевать уходить в атмосферу и тем самым, будет способствовать частой чистке; к тому парилка не будет отапливаться дополнительно, что увеличит расход топлива.

Конструкция трубы

Конструктивные особенности и количество элементов трубы для печи зависят от материала и типа расположения. Например, вытяжная труба кирпичной печки может быть из металла, керамики или же полностью состоять из кирпича. Для печи, изготовленной из металла, используются лишь сборные конструкции трубы из металлического или керамического материала.

На сегодняшний день самым распространённым и оптимальным вариантом является сборная печь для бани, которая и проще в обслуживании, и не требует особых знаний и навыков в процессе установки. Печь с дымоходом из кирпича не так актуальна по причине значительной сложности в уходе и монтаже.

Сборные конструкции обычно состоят из 2-3 труб, 2 колен, защиты против ливней, шибера, тройника, дефлектора и переходников. Для крепления, как правило, используют опорные кронштейны и хомуты.

Изоляция дымоходного цилиндра в бане состоит из специального переходника и сэндвич трубы, которая больше основного дымохода. Переходник, как и свободное пространство между сэндвич- трубой и дымоходом наполняется теплоизоляционными слоями, например, базальтовой ватой или керамзитом.

Особенности конструкции трубы в бане

Итак, установка трубы в бане обусловлена соблюдением некоторых особенностей в конструкции дымохода.

В связи с высокими температурами и древесным материалом, из которого выполнена банная постройка, а также согласно экологическим и санитарным нормам все монтажные работы необходимо проводить, соблюдая следующие правила:

  • Трубы, изготовленные из алюминия и асбестоцемента нельзя использовать в качестве дымоходной трубы, для неё подходят такие материалы, как черный металл, оцинкованный металл, керамика, кирпич;
  • При выборе теплоизоляционного материала, надо руководствоваться такими важными параметрами, как негорючесть и экологичность изделия. Среди прочих наиболее подходящими являются базальтовая вата и керамзит, а также фольгированные материалы для отражающих поверхностей;
  • Важно убедиться, что компоненты дымоходного сооружения не прилегают слишком близко к деревянным компонентам стен и крыши. В целях безопасности лучше всего предварительно обшить все поверхности вокруг конструкции, самой печки и котла металлом. В перекрытиях устанавливается специальный короб для трубы из металла, который заполняется керамзитом;

Схема устройства дымохода

  • Также нередко в целях обеспечения пожарной безопасности устанавливаются сэндвич трубы;
  • Для лучшей фиксации и плотного прилегания все стыки между трубой и коробом следует проклеить специальным алюминиевым скотчем или фольгой.

Размеры и формы дымохода в бане

При проектировании и сборке важно дымовой трубы для бани, крайне важно следовать определенным стандартам в размерах и формах. Самой распространённой формой для дымоходной трубы является цилиндр. Основными и важными величинами для сборки трубы для бани являются диаметр отверстия и высота самой трубы.

Сечение дымоходной трубы напрямую зависит от степени мощности банной печи, например стандартные размеры вытяжного отверстия для печей прямоугольной и квадратной формы с мощностью до 3,5 КВт — 140х140 мм; для печей с мощностью 7,2 КВт- 140х270 мм.

Дымоходный выход круглой формы не должна уступать выходному отверстию котла или печи. В расчётах поможет формула круга.

Обратите внимание!
Общая площадь трубы должна быть 8 кв. см на 1 кВт мощности., то есть, для печи в 20 кВт площадь дымохода составляет 160 см2, в диаметре 140 мм.

Величина высоты дымового выхода вычисляется при учёте высоты здания, вида крыши. При проектировании дымохода крайне важна высота трубы над крышей. Например, если труба располагается в 1,5 м от конька, то высота должна быть не более 0,5 м.

Внешняя часть дымохода

При расстоянии, колеблющемся от 1,5 м до 3 м, может быть вровень, в случае если расстояние превышает 3 метра, труба должна быть чуть выше конька. Для плоского типа крыш высота дымоходной трубы составляет 1м.

Совет!
Рекомендуется зафиксировать трубу, в случае, если труба на полтора метра выше линии крыши.

Процесс установки трубы

Монтаж дымоходной конструкции в бане обусловлен определёнными последовательными действиями, которые подробно описывает данная пошаговая инструкция по установке дымохода:

  1. В кровле и потолке бани выпиливают отверстия 45×45 см;
  2. Из металла вырезают две 50 см квадратные пластины, с помощью которых будет крепиться дымоход;
  3. Необходимо в углах заготовленных пластин проделать крепёжные отверстия;
  4. В середине одной из заготовок делают круглое отверстие;

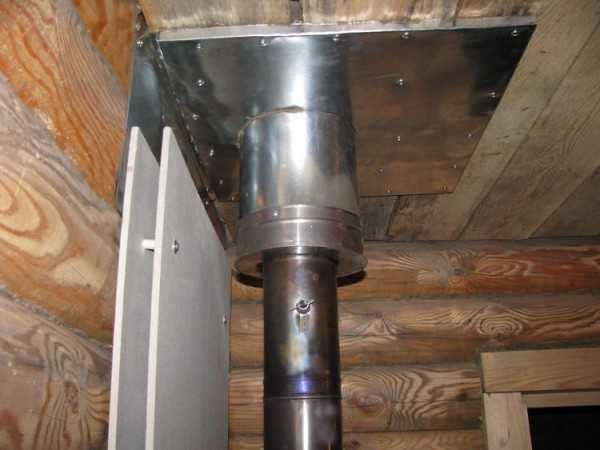

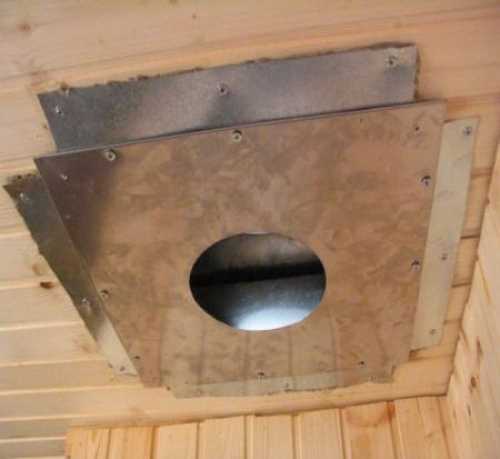

Круглое отверстие под дымоход

  1. Вторая пластина будет крепиться к скату кровли, для этого нужно проделать в ней овальное отверстие;
  2. На внутренние и предварительно утеплённые трубы надевают оцинкованный кожух;
  3. Торцы глушат кольцами и подгибают края трубки снаружи;
  4. В круглое отверстие одной из металлических пластин вставляют утеплённый конец нижней дымохода, а не утепленный конец при этом насаживают на патрубок;
  5. Металлический лист прикручивают к перекрытию, при этом в обязательном порядке следует убедиться в одинаковом положении всех зазоров;
  6. При помощи предварительно приваренного патрубка на нижнюю трубу насаживают верхнюю, соединяя их хомутом;
  7. К внутренней поверхности крыши прикручивают вторую металлическую пластину;
  8. Глиной либо керамзитом заполняют пространство между трубой и деревянным компонентами;

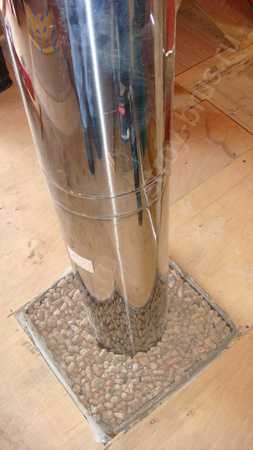

Место прохождения трубы, заполненное керамзитом

  1. В месте прохождения трубы сквозь кровлю стелют слой гидроизоляции и устанавливают уплотнитель;
  2. Затем на неё насаживают специальный защитный колпак от осадков.

Как прочистить трубу

Свидетельством засорившегося дымового прохода является дым и неприятный запах в помещении, а также плохая тяга. Появляется острая необходимость прочистить трубу, причём делать это придётся самостоятельно. Для этого в некоторых случаях достаточно протопить печку специальным видом дров или использовать определённый инструмент.

А в других случаях следует применить механический способ очистки. При этом используется специальный скребок и жесткая щетка со звеньевой ручкой. Очистка трубы осуществляется с крыши, что становится причиной попадания большого количества сажи внутрь. Рекомендуется накрыть топку плотной тканью, затворить все двери и окна и прикрыть мебель.

Следующий способ не требует защиты от сажи и является более щадящим. Печь протапливают дровами из осины, которые выделяют много тепла и усиливают тем самым тягу, таким образом, труба самоочищается. Рекомендовано проводить очистку трубы осиновыми дровами раз в 12 месяцев.

Существует очистка при помощи различных химикатов, однако при таком варианте возникает опасность для окружающей среды.

В заключении

Процесс создания дымоходной трубы для банной постройки требует особого внимания к мелочам. Недочёты и погрешности в монтажных работах чреваты попаданием дыма в баню и другими последствиями. Поэтому соблюдение всех рекомендаций специалистов играет такую важную роль.

Если вы планируете смастерить дымоходную конструкцию для бани собственными силами, предварительно проконсультируйтесь у профессионалов, как установить трубу в бане. Вооружившись полученными знаниями, можно смело приступать к работе.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

9ban.ru

Соедиенние и монтаж металлопластиковых труб своими руками

Оборудование для установки фитингов:
  • для обжимных нужны два гаечных ключа подходящего размера;
  • для пресс-фитингов — обжимные клещи.

    Ручные обжимные клещи или пресс, устройство для резки МП-труб и калибратор. Собственно это весь инструмент, необходимый для установки пресс-фитингов и монтажа металлопластиковых труб

В принципе все. Вместо трубореза можно использовать пилу с полотном по металлу, но надо будет делать срезы строго перпендикулярно к поверхности. Если вы своему глазомеру на доверяете, возьмите плотницкое стусло.

Порядок подготовки

Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.

Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают. Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.

Отрезаем, калибруем, снимаем фаску

После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.

Как выровнять кусок металлопластиковой трубы

Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности. Это важно, если монтаж трубопровода открытый. Рецепт прост:

  • Находите ровную доску или кусок ДСП, фанеры и т.д.
  • Выравниваемый отрезок заворачиваете в мягкую ткань (можно в старое махровое полотенце).
  • На доске выкатываете, ровняя.

    Обычно при разводке водопровода местами трассу приходится выгибать, местами укладывать прямые участки

После того, как отрезок станет ровным, можно калибровать его края.

Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

Так выглядят компрессионные фитинги

Ассортимент фитингов широк  уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

  • Гайка и кольцо надеваются на трубу.
  • Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
  • Кольцо натягивается тоже до упора на фитинг.

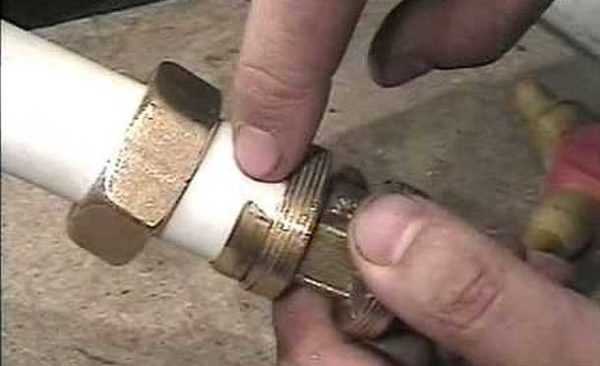

    Перед затягивание гайки

  • Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Установка обжимных (пресс или пуш) фитингов на МП-трубы

Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.

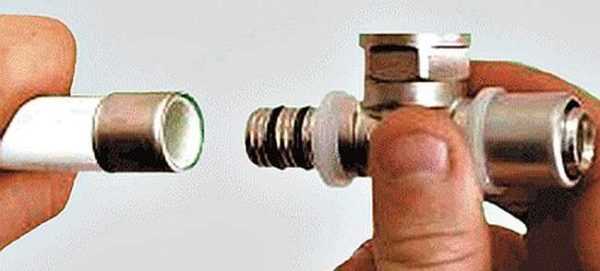

Пресс-фитинг для МП-труб

Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:

  • На трубу надевают гильзу.
  • На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
  • Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
  • Берут клещи,  в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.

На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.

Как согнуть металлопластиковую трубу

Часто монтаже металлопластиковых труб возникает необходимость изогнуть трубу. Сделать это можно руками или с помощью пружины. Проще и быстрее работать с пружиной, но ее надо купить (стоит недорого). Пружина вставляется внутрь трубы и сгибается в требуемом направлении. Труба повторяет изгиб, пружина вынимается. Гнуть металлопластиковые трубы с пружиной просто — больших усилий не требуется, действия легко контролируются, есть возможность откорректировать результат.

Чем хорош данный способ — вы не сможете пережать стенки, что случается при приложении излишних усилиях в ручном способе. Также не получиться сделать более крутой изгиб (с радиусом меньше минимального) и сжать стенки на сгибе, заузив проходное сечение.

Пружина для гибки металлопластиковых труб

Руками гнуть МП-трубы надо постепенно. Беретесь руками с двух сторон от места сгиба (на одинаковом расстоянии от центра будущей дуги), большие пальцы снизу подпирают трубу. В таком положении начинаете края опускать вниз, одновременно большими пальцами давите наверх.

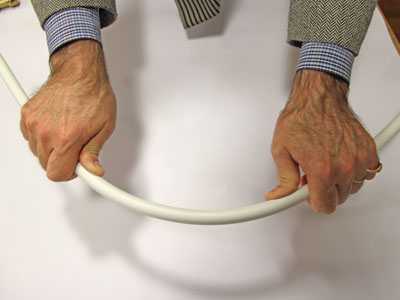

Ручная гибка металлопластиковых труб

При таком способе иногда от чрезмерных усилий труба теряет свою геометрию. Это негативно сказывается на ее пропускной способности. Такие участки ставить в водопровод или отопление нельзя. Чтобы избежать таких ситуаций, место сгиба нагревают. Делать это можно только при помощи строительного фена. Использовать открытый огонь нельзя. Разогретый пластик согнуть просто. При этом он не сдавливается (главное — не переусердствуйте).

Способы гибки МП труб

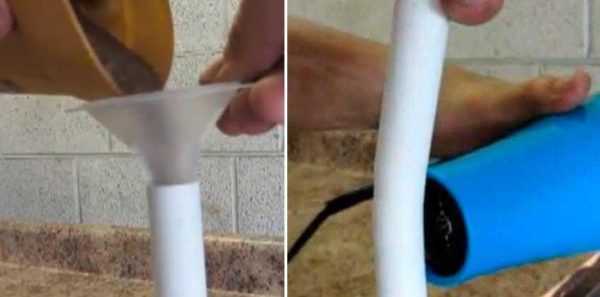

Еще один способ избежать деформации — насыпать внутрь песок. Он не даст стенкам сжиматься.

Как крепить к стенам

При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.

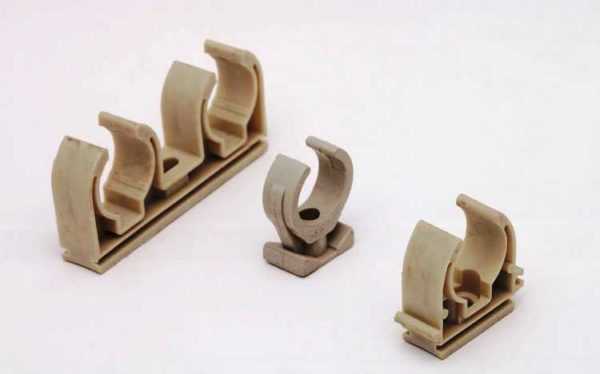

Клипсы для монтажа металлопластиковых труб на стену

Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если  все выложено ровно, как по линеечке.

Нестандартные соединения: с металлическими трубами, переход на другой диаметр

При замене водопровода или отопления часто приходится соединять металл и металлопластик. Чаще всего это происходит на отводе от стояка. В этом случае металлическая труба обрезается на некотором расстоянии — в 3-5 см, на ней нарезается резьба. Далее на резьбу накручивается фитинг с накидной гайкой (цангой) или внутренней резьбой. Далее монтаж металлопластиковых труб идет по обычной технологии.

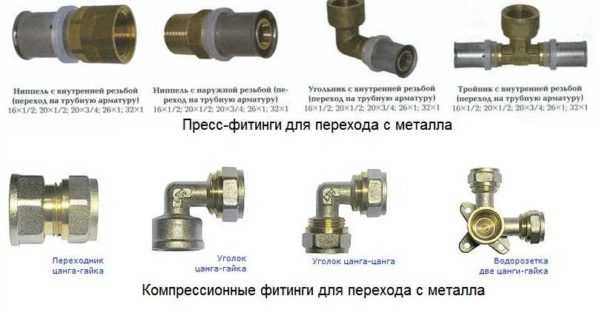

Некоторые виды фитингов, которые можно использовать при переходе с металла на металлопластик

Подбирается фитинг по диаметру металлической трубы, а резьба на переходнике должна быть внутренней — на трубе нарезается наружная. Это соединение требует уплотнения. Подматывают льном и подмазывают упаковочной пастой или просто используют фум-ленту.

Соединение двух труб разного диаметра происходит точно также. Только требуется соответствующий фитинг-переходник с гайками/ниппелями подходящего диаметра.

Пример разводки системы водоснабжения

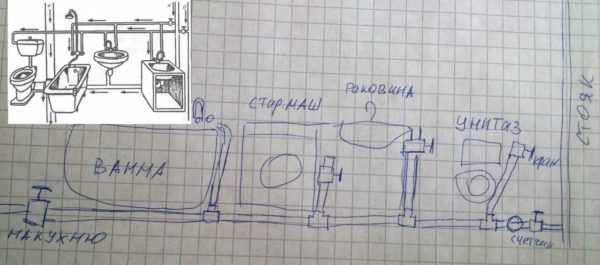

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги. Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

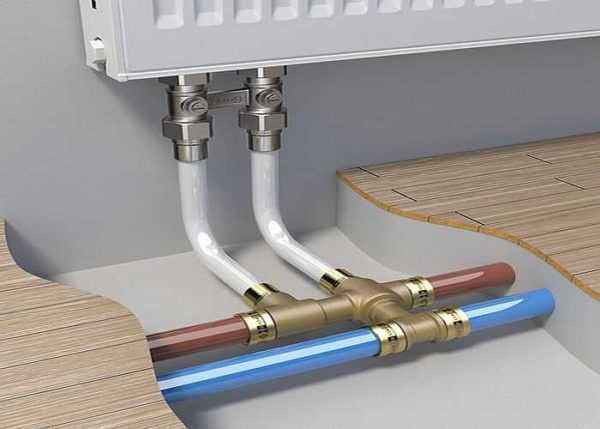

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме


Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

stroychik.ru

Монтаж стальных труб отопления и водопровода своими руками: видео инструкция

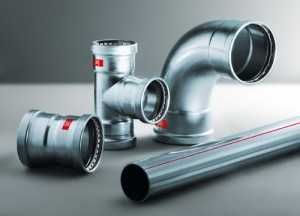

Сталь – прекрасный и распространенный материал, в частности в качестве изделий для построения систем водоснабжения и отопления. И пусть сейчас появляется все больше новых материалов, дарящих повышенные эксплуатационных характеристики и простоту монтажа, стальные изделия остаются очень востребованными.

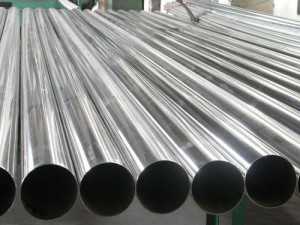

Стальные отопительные трубы

И пусть есть мнение, что такие детали имеют не очень большой срок службы, трубы, установленные еще во времена Союза, уверенно служат во многих домах, опровергая такое суждение.

Поэтому рассмотрим этот материал для труб отопления и водоснабжения, учитывая особенности монтажа.

Стальные отопительные трубы

Сталь широко используется для отопления уже давно. Они особенны тем, что могут выдержать значительные нагрузки при давлении и воздействии внешних факторов. При этом важно и то, что стоят они недорого.

При этом через металлические изделия можно пропускать жидкость, температура которой превышает сто градусов. Если же они замерзнут, то отогреть их нельзя даже открытым пламенем.

Конечно, не лишен этот материал и недостатков:

  • Средний срок службы (в зависимости от условий эксплуатации) – пятнадцать лет.

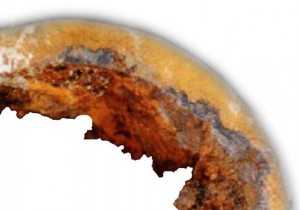

    Коррозия труб

  • Нестойкий к коррозии.
  • Нужна дополнительная теплоизоляция.
  • Сложность придания нужной геометрической фигуры и установки.

В некоторых случаях имеет смысл исправить определенные недостатки, если это имеет значение. К примеру, если от прибора отопления до радиатора расстояние значительное. Теплоизоляция помогает сохранить тепло, сделав систему более эффективной.

В некоторых случаях спасает оцинковка, которая поможет избежать коррозии. Однако в таком случае исключается применение антифриза.

Рассмотрим эти изделия подробнее

Свойства оцинкованных труб

Это стальные трубы, покрытые цинком для стойкости к коррозии. Это позволяет существенно увеличить срок службы системы.

Оцинкованные трубы для систем отопления

Нужно отметить, что покрыть цинком можно не только сталь, а и, скажем, чугун.

Монтаж стальных труб отопления

Соединение таких изделий может быть выполнено двумя способами:

  • Скруткой резьбой.
  • Сваркой.

И тут нужно отметить, что в каждой методе есть свои тонкости и сложности, поэтому все процессы лучше доверить специалистам, которые умеют это делать.

Схема монтажа труб отопления

Если же монтаж нужно выполнить своими руками, тогда начинать нужно с проведения устройства стояков и укладки изделий. Если установка выполняется в квартире, то зачастую требуется замена этих элементов. Поэтому, если раньше была установлена отопительная система, потребуется лишь выполнить сварку.

В случае с оцинкованной сталью, применяется самозащитная проволока диаметром от 0,8 до 1,2 мм. В некоторых случаях используются электроды диаметром до 3 мм.

Сварка стальных труб выполняется внахлест, если их диаметр составляет до 2,5 см. В противном случае используется метод встык.

При этом большое значение имеет качество сварного шва. В этом основная сложность монтажа таких отопительных деталей. Особенно, если они находятся под давлением.

Сварка начинается с центра, с нижнего участка. Электрод нужно держать перпендикулярно месту сварки. Если шов выполняется в вертикальном положении, электрод должен находиться под углом вверх.

Горизонтальные участки соединяется проще всего.

Сварку нужно выполнять, проваривая металл, однако не прожигая его. Для этого нужно правильно выбрать марку (состав должен быть идентичным основному металлу, а также содержать примеси, которые улучшат характеристики шва), диаметр электрода, а также режим процесса. После окончания сварки шов нужно очистить от шлака.

Зачастую достаточно одного шва для труб, которые применяются в отопительных системах. Хотя можно сделать и два.

Сварка оцинкованных труб выполняется в среде защитных газов, поскольку в противном случае покрытие будет уничтожено, а значит, не будет защиты от коррозии.

Стальные изделия из нержавеющей стали можно соединить резьбовым способом, используя муфты, сгоны, угольники и прочие элементы.

Монтаж водопроводных труб

Первым делом нужно поменять вентиля. Следует отключить и сбросить стояки, открутить старые вентили.

Для обеспечения должной проходимости стояка водопровода в его направлении нужно осуществить прочистку тросиком. Дальше металлической щеткой защищаем резьбу, ее подматываем льном с применением олифы или эмали.

Безусловно, можно использовать и ленту ФУМ. Однако в этом варианте кроется опасность. Если будет малейший обратный ход, соединение будет течь. Приведенный выше способ проверенный и не имеет такого недостатка.

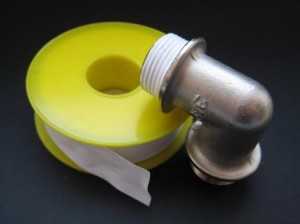

Лента ФУМ

Далее накручиваем вентиль и затягиваем разводным ключом очень аккуратно.

Если водопровод выполняется на несколько комнат, следует убедиться в достаточности диаметра отверстий в стене. Если нужно, их лучше сразу расширить.

Если прокладка водопровода будет выполняться под кафелем, нужно сделать штробы.

Фильтры

Чтобы все приборы, связанные с водопроводом, работали долго и надежно, рекомендуется устанавливать фильтры грубой очистки. Это особенно важно, если в доме есть водонагреватель. Это обязательное требование изготовителей.

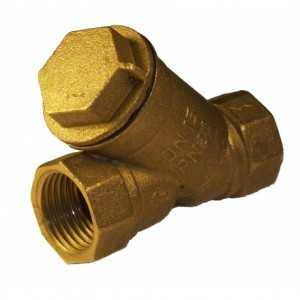

Фильтр грубой и тонкой очистки

Подготовка труб и сборка

Полипропилен или металлопластик лучше отрезать по месту. Оцинкованную сталь подготавливать стоит заранее: отрезать и нарезать резьбы.

Соединять можно через обычный тройник или же через коллектор – разводка на отдельные приборы с запорной арматурой.

Варианты установки

Соединять, как уже отмечалось, своими руками можно при помощи сварки или резьбовых соединений.

Для сварки все же лучше обратить к сварщику, а резьбу можно нарезать вручную или же с применением токарного станка (если есть).

Заключение

Стальные трубы – прекрасный распространенный материал для создания систем отопления и водоснабжения. Однако стоит позаботиться о коррозийной стойкости, например, применив оцинкованную сталь.

Это увеличит срок службы, как и качественный монтаж. Если нужно выполнить все своими руками, дополнительно можно посмотреть видео инструкции. Тогда водопровод и отопление будет работать надежно долгие годы.

trubygid.ru

Какими трубами сделать монтаж отопления своими руками

Виды труб для отопления

Для того чтобы определиться с материалами из которых будет осуществлен монтаж труб отопления, нужно рассмотреть их сильные и слабые стороны. Об этом вы узнаете, прочитав статью. Также вы сможете найти рабочий лайфхак, как собрать контур из полипропилена, не имея ни ножниц, ни паяльника.

Виды труб для отопления

При выборе материала, из которого изготавливаются трубы для отопления, каждый ориентируется на свои финансовые возможности и  технические характеристики изделий, стараясь найти золотую середину. Имеет значение, где будет проходить монтаж труб отопления: в частном доме или в квартире многоэтажки. Разница в рабочем давлении системы. Если в собственном доме давление в контуре редко превышает полторы атмосферы, то в квартирах с центральным отоплением этот показатель достигает семи атмосфер. Также не стоит забывать о профилактических проверках, при которых давление в системе повышается.

Сразу отбрасываем в сторону открытые системы отопления, в которых теплоноситель циркулирует самотеком. Такие контуры собираются только из металлических отрезков большого диаметра. Будем рассматривать, какими трубами сделать монтаж отопления закрытого типа:

  • металл;
  • металлопластик;
  • полипропилен;
  • сшитый полиэтилен.

Каждый из материалов имеет свои достоинства и недостатки, некоторые из них существенно проигрывают своим конкурентам.

«Какими трубами лучше сделать монтаж отопления» — дорогими и качественными, или дешевыми и некачественными? Ответ очевиден, поэтому более правильная формулировка вопроса будет следующего характера: «Стоит ли экономить и рисковать?»

При этом качество – не единственное, на что надо обращать внимание, ведь основные места протечек – это соединения. Поэтому, чтобы избежать демонтажа труб отопления и повторных работ по сборке контура, при выборе нужно учитывать, каким образом части системы будут соединяться между собой. Если вы решили выполнить установку труб отопления в доме своими руками, трезво оцените свои возможности. Допущенные ошибки при монтаже могут вылиться в виде воды на головы соседям, живущим снизу, а также в виде больших расходов на ваш бюджет.

Монтаж металлических систем

Перед тем как монтировать трубы отопления следует остановиться на самих металлах, из которых они делаются:

  • черный металл;
  • оцинковка;
  • нержавейка;
  • медь.

Монтаж отопления из медных труб

Конечно же, самый лучший, но и самый дорогой вариант – это установка медных труб отопления. К их преимуществам можно отнести:

  • устойчивость к высоким температурам – справляется с нагреванием до 300 градусов без особых сложностей;
  • низкий коэффициент теплового расширения;
  • прочность спаянных стыков не уступает прочности самих труб;
  • устойчивы к коррозии;
  • медь обладает бактерицидными свойствами.

Чтобы не лить воду по поводу длительности эксплуатации и красоты этих изделий, выделим главное: медные системы не ржавеют и риск протечки ниже, чем у других контуров. Но нельзя проводить монтаж отопления из медных труб, применяя другие материалы, особенно алюминий. При их взаимодействии образуется электрохимическая коррозия. Монтаж отопления из медных труб осуществляется при помощи газовой сварки и медно-фосфорного припоя, получается очень надежное неразъёмное соединение.

Монтаж отопления из стальных труб

Монтаж системы отопления из стальных труб, изготовленных из черного металла, для внутренних работ уже не применяются, а вот нержавейка до сих пор держит свои позиции. Такие системы очень надежные и могут дать фору современным материалам. Монтаж отопления из стальных труб требует специальных навыков, сделать самому это вряд ли получится, если до этого вы не сталкивались с работами подобного рода. Монтаж отопления металлическими трубами осуществляется двумя способами:

  • при помощи сварки;
  • резьбовым методом.

В последнем случае резьба нарезается мастером самостоятельно по месту монтажа, для уплотнения используется лен. Сложный технический момент – это изгибы в системе. Для этого нужно использовать специальный инструмент. Гнуть надо на холодную.

Многие мастера чтобы согнуть участок контура нагревают его и просто гнут. При этом в месте изгиба контур сплющивается, что приводит к уменьшению его внутреннего сечения и чем больше угол, тем печальнее результат.

Достоинства установки труб отопления в частном доме из нержавейки такие же, как и медных, помимо бактерицидных качеств. Также есть и слабые стороны:

  • сложность монтажа;
  • громоздкость конструкции – за это их недолюбливают дизайнеры;
  • относительно высокая стоимость;
  • высокая степень распространения звуков – если соседи лупят по батареям, то звук слышно не только от стояка, а и по всей квартире.

Хорошему мастеру больше всего мешают заказники, которые ничего не смыслят в процессе, при этом дают советы, а также дизайнеры, которые, в большинстве своем, делают только красивую картинку, даже не задумываясь о практичности эксплуатации. И как мы раньше без дизайнеров обходились?

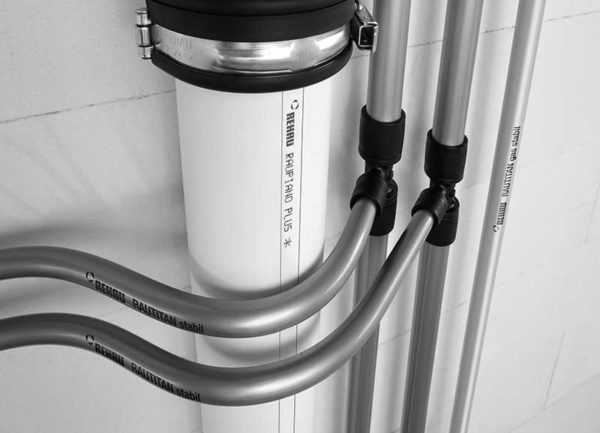

Монтаж металлопластиковых систем

Ручной опрессовщик

Металлопластиковые трубы – это многослойные изделия, в которых внутренний и наружный слой выполнены из пластика, а между ними тонкий слой алюминия. Несмотря на свою дешевизну, в итоге монтаж отопления из металлопластиковых труб обойдется ничуть не дешевле того же полипропилена, а может, и дороже. Все дело в соединительных фитингах, они-то и составляют основные расходы.

Есть такие металлопластиковые изделия, к которым подходят только фитинги одноименного производителя, что очень неудобно. Есть и универсальные изделия, которые совместимы с фитингами любых производителей. Монтаж труб отопления в частном доме осуществляется при помощи двух видов фитингов: обжимные и надвижные.

Обжимные

Это разъёмный вид соединений. Обжимные фитинги состоят из:

  • гайки;
  • кольца (ревела) – у него есть разрыв;
  • металлический корпус с резиновыми уплотнительными кольцами.

Бывает так, что разрыв кольца недостаточно широкий, то есть когда оно соединяется под давлением гайки, внутренний диаметр ревела больше наружного диаметра контура. В итоге соединение не закреплено и при опрессовке фитинг выскочит. Чтобы избежать подобных сценариев при монтаже отопления металлопластиковыми трубами своими руками нужно ножовкой по металлу или болгаркой увеличить на пару миллиметров разрыв кольца. Для монтажа потребуются следующие инструменты:

  • резак;
  • калибр с зенками;
  • нож;
  • разводной или газовый ключи.

Правило монтажа металлопластиковых труб отопления: тщательно снимайте заусеницы, образовавшиеся при резке, иначе они могут повредить уплотнительные резиновые кольца на фитинге. А также контролируйте усилие при закручивании гайки, чтобы не сорвать резьбу.

Чтобы выполнить соединение нужно откалибровать трубу, снять заусенцы, надеть гайку и ревел. Затем нужно вставить фитинг внутрь контура до упора и зажать гайку ключом.

Надвижные

Соединение при помощи надвижных пресс-фитингов является неразъёмным. Чтобы закрепить соединение потребуется электрический или ручной пресс. Следите за тем, чтобы фитинг входил до упора. Чтобы проконтролировать это в фитинге есть специальные отверстия, через которые видно, докуда дошел пластик.

Монтаж полипропиленовых систем

Полипропилен – самый распространенный материал для монтажа отопления. Он хорош своей дешевизной и легкостью монтажа, который осуществляется методом спаивания. Для монтажа труб отопления своими руками потребуются специальные ножницы и паяльник. В качестве соединителей выступают:

  • муфты – для скрепления отрезков контура;
  • фитинги – для скрепления резьбовых элементов посредством раструба.

Паяльник для полипропилена

Деталь паяльника, которая непосредственно нагревает полипропиленовые элементы, называется парой. Это двойной конус – с одной стороны меньшего диаметра, для муфт, а с другой — большего, для раструбов. Соединение фитинга с контуром происходит следующим образом:

  • трубка вставляется до упора в раструбную часть пары, а фитинг – в муфтовую;
  • детали нагреваются на протяжении нескольких секунд, для того чтобы верхний слой прогрелся;
  • детали вынимаются из пары и соединяются между собой;
  • до момента застывания детали нужно отцентровать.

Если монтаж труб системы отопления выполнен правильно, в месте соединения образуется небольшое равномерное кольцо – это вытесненный из стыка расплавленный полипропилен. Полное застывание происходит минут за пять, а уже через 15 минут контур можно эксплуатировать.

Жизненные хитрости

Провести установку полипропиленовых труб отопления в квартире своими руками можно, даже если у вас нет ни ножниц, ни паяльника. Резать можно и пилой по металлу, а паяльник взять на временное пользование в строительном магазине. Метод проверенный и рабочий. Покупаете паяльник в большом строительном супермаркете, чем больше, тем лучше. Покупку нужно совершать, когда все уже готово и остается только спаять контур. Обязательно сохраните чеки.

Аккуратно распечатайте паяльник и пользуйтесь, старайтесь не поцарапать. Установка отопительных труб займет один день, максимум два. После того как все готово, упаковываете паяльник обратно и вместе с чеком идёте возвращать его в магазин. Там говорите, что он не пригодился, или мастера забраковали, в общем, придумаете что сказать. В больших строительных маркетах причина возврата – всего лишь формальность, главное, уложиться в пару дней. Через неделю после покупки такой трюк может не пройти.

Монтаж систем из сшитого полиэтилена

Монтаж отопительных труб из сшитого полиэтилена осуществляется при помощи пресс-фитингов. Для этого понадобится два инструмента:

  • один — для калибровки;
  • второй — для запрессовки фитинга.

С монтажом справиться даже человек далекий от строительства. Такое соединение очень надежное, скорее контур порвется, чем разойдется фитинг.

utepleniedoma.com
