Цокольный этаж представляет собой частично или полностью заглубленное в землю помещение. Благодаря ему можно значительно увеличить полезную площадь вашего дома, а также улучшить его надёжность. В этой статье мы рассмотрим подробности его обустройства.

Фото подвала, оборудованного под бильярдную

Общие положения

Для чего же всё-таки делается дополнительное подземное помещение?

Преимущества

1. Устройство цокольного этажа значительно увеличивает теплосберегающие качества всего здания. Ведь вы получаете в таком случае воздушную подпольную подушку размером в целый этаж!
2. Защищает половую конструкцию дома от гниения и распространения плесени, предоставляя качественную вентиляцию (узнайте здесь, как крепить цокольный сайдинг).
3. Увеличивает прочность жилой конструкции, что позволяет обзавестись ещё, как минимум, одним этажом сверху.
4. И самое главное то, что возможно устройство бассейна в цокольном этаже, гаража, сауны, бильярдной или даже полноценной жилой комнаты.

Подземный бассейн

Требования

Обустройство цокольного этажа должно выполнять некоторые общие правила для большей его эффективности и надёжности:

1. Высота потолков должна быть не менее двух с половиной метров.

Высокие потолки

2. Ширина стен должна быть соответствующей, чтобы выдерживать на себе вес верхнего этажа. Не менее двадцати сантиметров.
3. Обязательно требуется создать качественную гидроизоляцию, что вполне можно сделать своими руками:

• По периметру помещения выполняется отмостка.
• Под фундамент укладывается гидроизол.

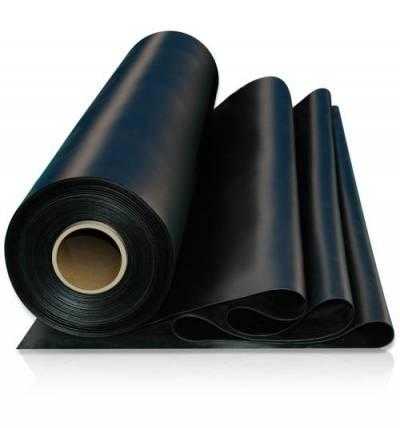

Рулон гидроизола

• Снаружи в полуметре от стен выкапывается яма и заполняется специальным раствором для создания наружной защиты от влаги.

4. В случае частичного погружения в грунт позволяется обустройство окон и наружных дверей.

Совет: не рекомендуется делать окна с северной стороны здания. Потому что накапливающийся там снег в зимний период может его попросту выдавить своим весом.

Окна в подполье первого этажа

Технология строительства

Работы по устройству цокольного этажа будут проще, прочность выше, а гидроизоляция лучше, если возводить его из монолитного бетона. Такую технологию мы и рассмотрим.

Инструкция:

1. Наносим разметку по всему периметру планируемой постройки.
2. Экскаватором копается котлован по всей намеченной площади, глубина которого должна быть на полметра больше, чем высота планируемого цокольного этажа, для создания отводящей грунтовые воды подушки.

Совет: как раз последние 50 см рекомендуется копать вручную, чтобы избежать неравномерного заглубления ковша машины.

Последние штрихи выполняются без техники

3. В случае если обнаружения грунтовых вод делаем в нескольких метрах от котлована дренаж.
4. Заполняем дно поочерёдно десятисантиметровыми слоями мелкофракционного щебня и песка. Каждый слой поливаем водой и тщательно трамбуем виброплитой.
5. На утрамбованную поверхность заливаем пятисантиметровый слой бетонного раствора для выравнивания дна и придания ему прочности.

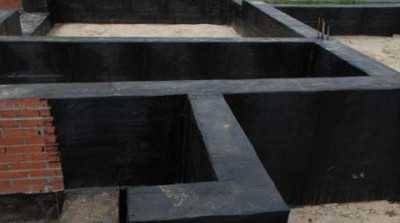

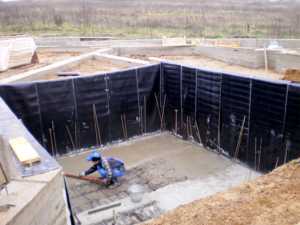

6. Сверху стелим гидроизоляционный материал минимум в два слоя, приклеивая его с помощью мастики. Для этих целей подойдёт рубероид, преимуществами которого являются низкая цена и высокая влагонепроницаемость.

Защита от влаги

7. Возводим внешнюю опалубку фундамента из сбитых между собой досок.

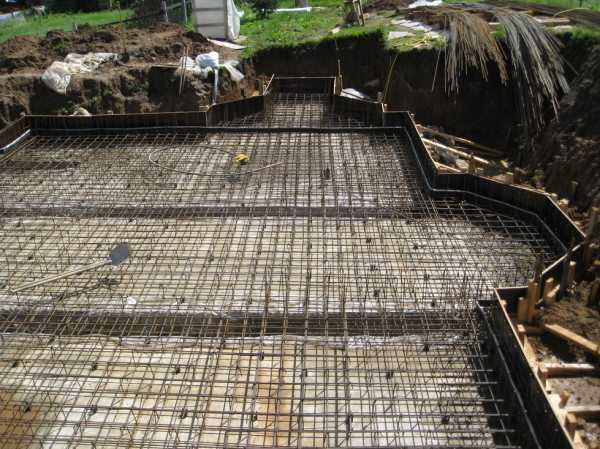

8. Устанавливаем вертикальные и горизонтальные армированные прутья для усиления структуры бетона. По углам монтируем толстые сваи для последующей к ним привязки арматуры стен.

Армирование фундамента цокольного этажа

Совет: арматуру рекомендуется соединять мягкой проволокой. Потому что сварка нарушает эластичность металла.

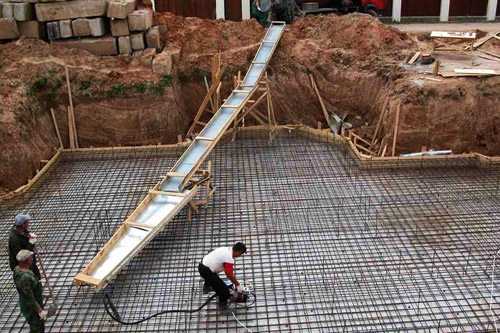

9. Заливаем двадцатисантиметровый слой бетона на подготовленную площадь. При этом следует стараться покрыть сразу всю территорию.

Процесс бетонирования фундамента

10. Ждём месяц до полного застывания бетона, в течение которого накрываем его полиэтиленовой плёнкой и поливаем водой.
11. Возводим опалубку для стен и цоколя. Можно для этого использовать щиты из пропилена, которые заодно снизят теплопроводность.
12. Производим армирование, отталкиваясь от установленных по углам вертикальных стальных стержней.

Армирование стен и цоколя

moypodval.ru

для чего нужен и порядок устройства

Сруб с цокольным этажом

Цоколь дома – его нижняя часть, являющаяся продолжением фундамента. Устройство цоколя стало в последние годы очень распространено в малоэтажном строительстве. Вследствие специфического расположения данной части здания к нему предъявляются особые технические требования. Данная статья призвана ответить на вопросы, что такое цоколь, для чего он нужен и как правильно его построить.

Что такое цоколь

Термин «цоколь» пришёл к нам из итальянского языка, где он обозначает «подножие». В русском языке ему соответствует наименование «полуподвальное помещение». Согласно строительным нормативам цокольная часть здания должна отвечать следующим требованиям:

• Пол цокольного этажа должен располагаться ниже уровня грунта.
• Потолок цокольного этажа не должен возвышаться над уровнем грунта более, чем на 2 м.

Строительство цокольных этажей целесообразно производить только на заглублённых ленточных фундаментах. Применение других типов несущих оснований сделает строительство полуподвала либо чересчур затруднительным, либо вообще невозможным.

Для чего он нужен

Прежде всего, стоит разобрать – зачем нужен цоколь? Стены полуподвального этажа располагается непосредственно на фундаменте, являясь его продолжением. В последние годы с принятием новых строительных нормативов устройство полуподвальных помещений стало очень популярным среди частных застройщиков. Дело в том, что на участках, предназначенных под индивидуальное жилищное строительство (ИЖС), нельзя возводить постройки высотой выше 2-х этажей.

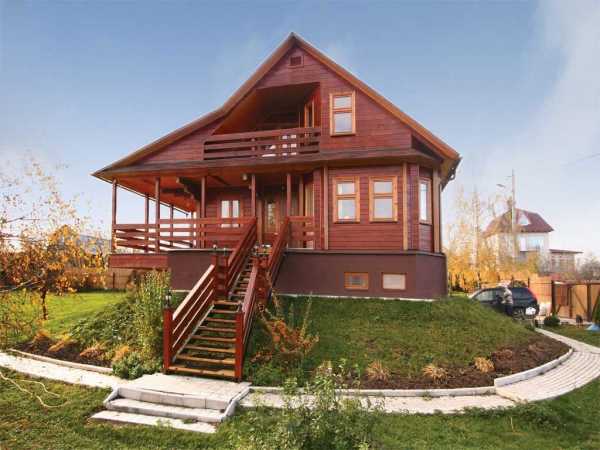

Деревянный дом с цокольным этажом

При этом цоколь дома не считается полноценным этажом и не учитывается в этажности дома.

Правильное устройство полуподвала позволяет использовать его для самых различных целей: от оборудования в нём гаража, мастерской или сауны до превращения его в полноценный жилой этаж. Последний вариант позволяет увеличить общую жилую площадь дома как минимум на треть. Кроме этого, цоколи выполняют для дома и чисто технические функции.

1. Защита фундаментного основания. Их стены принимают на себя основные удары внешней среды: перепады температуры и влажности. Фундамент, укрытый в толще грунта, дольше сохраняется в однообразном микроклимате полуподвала.
2. Защита дома от проникновения влаги и сырости. Правильно обустроенный цоколь здания защищает 1 этаж от проникновения сырости из окружающего грунта. В зимнее время он позволяет дополнительно сохранить тепло в доме, исполняя роль тепловой прослойки между мёрзлым грунтом и полами 1 этажа.
3. Защита стен здания. Поднятые над землёй на высоком каменном основании стены дома лучше защищены от сырости и грязи во время ненастья.
4. Нивелирующая и несущая функции. На участках со сложным рельефом устройство цоколя даёт возможность создать ровное основание для несущих стен. При правильном расчёте и заложении цокольная часть здания позволяет равномерно распределить нагрузки на фундаментное основание.

Технические особенности

Полуподвальное помещение имеет ряд техническо-эксплуатационных особенностей, отличающих его и от собственно подвала, и от полноценного этажа дома. Заглубление в грунт делает необходимым защиту его стен от воздействия грунтовых вод и дождевых потоков. В связи с этим при строительстве должна быть обустроена эффективная гидроизоляция, предотвращающая проникновение сырости извне внутрь помещения.

Макет дома с цокольным этажом

При необходимости вокруг дома следует соорудить дренажную систему, а внутри полуподвала смонтировать действенную систему вентиляции.

Другой фактор, влияющий на строительство – несущие функции цокольного этажа. Здание должно находиться на прочном основании, поэтому особые требования предъявляются к выбору конструкционных материалов. Они должны быть устойчивыми к воздействиям циклических перепадов температур, повышенной сырости, ультрафиолетовому излучению и т.д. Для этого нужен цоколь из кирпича, строительного камня или монолитного железобетона – эти материалы обладают необходимой прочностью и одновременно высокими несущими способностями.

По своей конструкции цокольные этажи могут быть:

• Западающими – когда стена здания выходит за плоскость цокольного этажа, нависая над ним.
• В одной плоскости – стены первого и цокольного этажей составляют ровную линию.

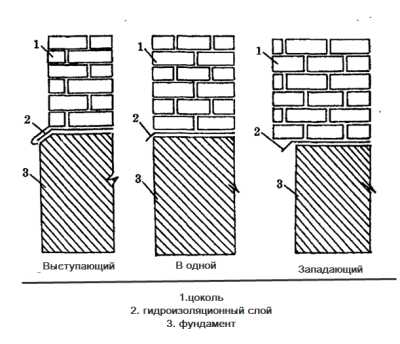

• Выступающий цоколь – полуподвал делается шире стены первого этажа и выступает за их плоскость.

Каждая из этих конструкций имеет свои положительные качества. Западающая цокольная стена позволяет лучше защитить полуподвал от талой и дождевой воды при условии оборудования отмостки и систем слива. Устройство стен в одной плоскости упрощает строительные работы. Выступающая цокольная стена даёт возможность соорудить более прочное несущее основание для всего дома.

Строительные работы

Проведение строительных работ, как и все требования к конструктивному устройству полуподвала, регламентированы положениями СНиП. Только чётко следуя им, можно построить качественный цоколь дома.

Приступать к строительству полуподвала следует после заложения фундаментного основания. Если фундамент выполнен из монолитного железобетона, нужно подождать, пока бетонная заливка наберёт полную прочность. На это обычно уходит от 1 до 1,5 месяцев в зависимости от объёма залитого бетона, температуры и влажности воздуха.

Строительство цокольного этажа

Возведение стен

Технология возведения стен полуподвала полностью зависит от выбранного строительного материала. При заливке железобетонного монолита в качестве стен соблюдается следующий порядок работ.

1. Установка опалубки. Опалубка может быть сделана из доски-«пятёрки», фанеры, ЛДСП, специальных металлических листов. Главное – обеспечить надёжное крепление конструкции, чтобы предотвратить выдавливание опалубки массой бетона. Ширина опалубки делается в соответствии с проектом – стена цоколя либо выходит за линию стен 1 этажа, либо нет.
2. Монтаж армирующего каркаса. Установка объёмного армокаркаса позволяет в разы увеличить прочность бетонной конструкции. Для него используется стальная или стеклопластиковая арматура диаметром от 12 до 18 мм.
3. Приготовление и заливка бетонного раствора. Бетон можно заказать на заводе или приготовить своими руками. Для сооружения несущей конструкции используется бетон марки не ниже М-400. В домашних условиях такой бетон можно приготовить при помощи бетоносмесителя, соблюдая рекомендуемые строительными нормативами пропорции:

Бетонную заливку лучше всего производить за один раз. Так между слоями не образуется стыковочного шва, являющегося «слабым звеном» в монолите. Во время бетонирования раствор должен уплотняться при помощи вибратора. Это позволит раствору заполнить всё пространство внутри опалубки и сделать бетон более плотным и прочным.

Каменный дом с цокольным этажом

Кирпичная кладка также имеет ряд особенностей. При укладке кирпича на фундамент между ними нужно обязательно сделать гидроизоляционную прокладку из рубероида.

Через каждые 4 – 5 рядов кирпичной кладки укладывается армирующая кладочная сетка, предотвращающая растрескивание швов в вертикальном и диагональном направлениях. После выведения кладки до нужного уровня поверх неё заливается сейсмопояс из армированного железобетона. Он позволяет дополнительно укрепить кирпичную стену, выровнять её поверхность и выполняет функцию основания для межэтажного перекрытия.

Теплоизоляция цокольного этажа

Защита от сырости

Влага является одним из самых главных врагов любого строительного материала. Проникая в толщу стен, будь они отлиты из бетонного монолита или выложены из кирпича или камня, вода начинает свою разрушительную работу. Она заполняет все микротрещины и поры материала, а, замерзая в холодное время года, расширяется. Тем самым она увеличивает эти трещины, что через время может привести к растрескиванию и разрушению стен.

Для предотвращения этого применяется целый ряд мер, начиная от отведения влаги от основания дома до обустройства многослойного гидроизолирующего слоя.

Особенно актуальна надёжная гидроизоляция для кирпичного цоколя, так как этот материал больше, чем камень или бетон, боится сырости. Чрезмерная влажность может привести к его разрушению уже через несколько лет.

Устройство дренажа

В случае если на участке строительства высокий уровень грунтовых вод, возникает необходимость в их отведении. Прежде всего, нужно определить уклон участка и в наиболее высокой его части, в нескольких метрах от дома, прокопать отсекающую траншею, направленную параллельно стене. Глубина её не должна быть меньше, чем глубина заложения подошвы фундамента, а ширина – на несколько метров больше ширины дома.

На дно траншеи укладываются перфорированные стальные, пластиковые или асбоцементные трубы, после чего она засыпается дренирующим материалом: крупнозернистым песком, гравием или щебнем.

По краям отсекающей траншеи выкапывают отводные траншеи, направленные под уклон. В них также укладывают трубы с перфорацией, которые идут к самой нижней части участка, где располагаются приёмные канализационные коллекторы.

Подобная система способна защитить основание дома как от сезонного подъёма подпочвенных вод, так и дождевой или талой влаги.

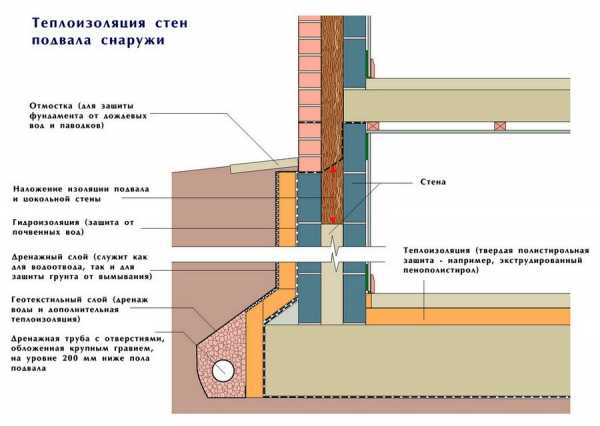

Гидроизоляция стен

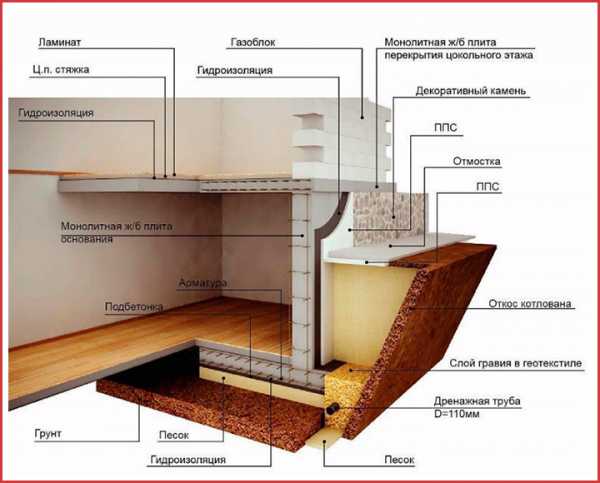

Гидроизоляция цокольного этажа

Другой вариант защиты цокольных стен от сырости – их гидроизоляция. Она может применяться как в комплексе с дренажом, так и без него. В качестве гидроизоляции может применяться самый широкий спектр всевозможных иделий, представленных на строительном рынке. Все эти материалы подразделяются на два основных класса:

• Обмазочная гидроизоляция.
• Рулонная гидроизоляция.

Для обмазки используются мастики на полимерной или битумной основах. Они наносятся на обрабатываемое основание при помощи валика или кисти. Благодаря повышенной проникающей способности, мастики заполняют все мельчайшие трещины и поры, перекрывая доступ частицам воды.

Рулонная гидроизоляция наклеивается на стены при помощи битумных мастик или иных строительных клеев. Типичный пример рулонной изоляции – рубероид и его современные аналоги.

Гидроизоляция подвала

Рулонная изоляция наклеивается в несколько слоёв с таким расчётом, чтобы стыки 1 слоя не совпадали со стыками последующего. Сами стыки отдельных листов делаются с нахлёстом в 10 – 15 см и тщательно промазываются водоотталкивающей мастикой.

При высоком уровне почвенных вод необходимо производить также гидроизоляцию полов подвала. В качестве дополнительной защиты стен полуподвала от сырости после их возведения траншею, идущую вдоль них, засыпают дренирующим материалом, не задерживающим в себе воду (крупнофракционный песок, щебень и т.п.).

Защита от осадков

Для защиты от осадков: дождевой и талой воды, стекающей с крыши, вокруг здания заливается бетонная отмостка. Она представляет собой полосу шириной около 1 м, идущую по всему наружному периметру дома. Отмостка должна иметь небольшой уклон наружу, чтобы влага не скапливалась в стыках со стеной.

Толщина отмостки не должна быть слишком большой, обычно не превышает 3 – 5 см, так как она не выполняет несущих функций. По этой же причине при её заливке можно применять плоское армирование из кладочных или монтажных сеток.

Верхняя часть цоколя, выходящего за стены 1 этажа, также должна быть защищена от дождевой влаги. В противном случае сырость, попадая на верхний обрез полуподвальной стены, будет просачиваться в бетонную заливку или кирпичную кладку.

Чтобы цоколь не пострадал от осадков, на его верхней части устраивают слив. Это может быть жестяной желоб, наподобие тех, что монтируют по краю крыши для сбора дождевой воды.

Можно устроить слив в виде обычных жестяных или бетонных откосов, не позволяющих воде собираться на выступающей части цоколя.

Монтаж вентиляционной системы

Поскольку основная часть цокольного этажа располагается ниже уровня грунта, даже при многослойной гидроизоляции не исключено попадание в помещение влаги. Скапливаясь внутри, она может вызвать появление в полуподвале грибка и плесени, что со временем приведёт к поражению ими всего здания.

Чтобы избежать этого, стены и перекрытия цоколя должны быть хорошо обработаны антисептическими грунтовками, а внутри смонтирована вентиляционная система.

Вентиляционные системы могут быть принудительного или приточного вида. Первый тип предусматривает монтаж целой системы, включающей в себя вентиляционные магистрали для притока свежего и удаления «отработанного» воздуха и содержащейся в нём влаги, а также вентиляторы для создания в них направленного потока. Такие системы целесообразно монтировать сразу для всего здания, а устраивать их отдельно, только для полуподвала — слишком дорогое удовольствие.

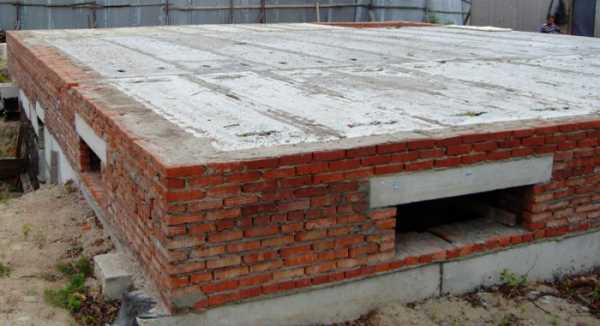

Самый простой и эффективный способ – это устроить в цоколе приточно-вытяжную вентиляцию. Выполняется она в виде обычных отверстий-продухов, расположенных выше уровня почвы. Количество их зависит от объёма подвального помещения. В среднем диаметр отверстий должен быть 20 х 20 см, а расстояние между ними не более 2 — 3 м. При этом располагаться они должны попарно, друг напротив друга, для создания стойкого движения воздуха.

Соблюдая эти нехитрые рекомендации, можно своими руками выполнить строительство цоколя частного дома. Главное помнить, что конструкция и условия эксплуатации цокольного этажа имеют свою специфику, поэтому при его строительстве нужно с предельным вниманием относиться ко всем нюансам работ.

kakfundament.ru

Цокольный этаж. Описание, применение и виды цокольных этажей

С понятием «цокольный этаж» более или менее знакомы абсолютно все, кто хотя бы раз бывал в любом из современных торгово-развлекательных центров, где обязательно есть такие цокольные галереи. Но представление о том, что такое подобный этаж в доме и для чего он нужен, есть далеко не у всех.

Что такое цокольный этаж?

Многие путают цоколь с подвалом, считая, что это одно и то же. Однако, данные помещения совершенно различны, имеют полностью непохожие характеристики и по-разному обустраиваются, и, разумеется, предназначены для разных целей.

Цоколь – это не первый этаж и не подвал, это помещение, только частично уходящее в грунт ниже плановой отметки уровня пола первого этажа, но не глубже, чем вполовину от высоты «простых» помещений.

То есть, если посмотреть любой проект цокольного этажа, можно заметить, что примерно четверть или даже треть высоты самого цоколя находится над землей, однако, согласно справочникам по архитектуре и обустройству зданий, возвышение такого этажа допустимо не более, чем на два метра.

Сам термин берет свое начало в римском zoccolo, еще в домах патрициев именно в таких помещениях устраивались погреба для вин и каморки прислуги, а в более поздние века, в городах на таких этажах располагалось самое дешевое жилье, к примеру, в популярной сказке про Пиноккио, столяр Карло жил именно в цоколе.

Фактически, помещение цокольного этажа – прямое, непосредственное продолжение или же часть фундамента строения, подразумевающее практическое использование, не подразумевающее расположение коммуникативных средств, то есть труб, котлов, щитков и так далее.

Зачем нужен такой этаж?

Дом с цокольным этажом – не всегда желание владельцев, довольно таки часто наличие такого элемента в архитектурном проекте обусловлено необходимостью.

К примеру, наличие сложного рельефа – холм, овраги, какие-либо другие моменты, можно не выравнивать, что крайне дорого и далеко не всегда возможно практически, их можно просто обыграть при проектировании постройки, что достаточно просто делается включением в строение цоколя неполной площади.

При размещении дома на склоне, часть цоколя полностью оказывается над землей. Обычно, в таких помещениях обустраивается гараж, но ничто не мешает превратить цоколь в «парадный» холл, в столовую или студию, в принципе, нет никаких ограничений на использование данного типа помещений.

Помимо каких-либо особенностей ландшафтов, необходимостью для обустройства цоколя может быть маленькая жилая площадь и невозможность продолжать строительство в стороны и вверх.

Особой популярностью цоколи пользуются в Северной Европе и на западном побережье США., к примеру, в Сан-Франциско нет ни одного дома, не имеющего цокольных помещений.

Если американцы устраивают в цоколях гостиные, библиотеки и кабинеты, то скандинавы предпочитают использовать этот этаж для бань, оранжерей и размещения кухонь.

В принципе, то, для чего нужен цокольный этаж в частном доме каждый владелец определяет сам, поскольку никаких совершенно ограничений в использовании помещения не существует.

Виды и особенности

Жилые цокольные этажи могут быть разных видов, со своими особенностями, которые и отличают один тип от другого.

Наиболее востребованные, основные разновидности цоколей в сегодняшней застройке, это:

• выступающие;
• западающие;
• монолитные.

Выступающие

Это традиционно принятый, классический тип устройства цоколя, который позволяет исправить какие-либо недочеты, допущенные при общем строительстве, либо же укрепить часть фундамента уже использующегося здания. Данный тип цоколя часто не бывает изначально запланирован проектом, а возникает уже потом, по необходимости или желанию.

При обустройстве цоколей данного типа необходимо уделить внимание таким моментам, как:

• создание «оборонительного» отвода или слива за внешней стеной;
• максимальное вписывание достраиваемых элементов не только во внутреннюю конструкцию, и существующие инженерные коммуникации, но и во внешний вид здания.

Сложность обустройства такого типа цоколей, помимо инженерных моментов, только одна – расходы на строительный материал, при чем они могут быть весьма ощутимыми, особенно, в ситуациях, при которых необходимо общее укрепление фундамента.

Западающие

Данный тип цоколей так же может быть не запланирован изначально, но в отличии от выступающих, этот вид имеет гораздо более эстетичный целостный внешний вид, не нарушает восприятие здания и не требует высоких затрат на материалы.

Такие цоколи часто пристраивают не столько из-за возникающей нужды. Сколько по желанию. В принципе, данную разновидность этажа можно запланировать изначально, при непосредственной постройке здания.

Монолитные

Монолитный цокольный этаж – изначально запланированное на стадии разработки проекта помещение в здании, его неотъемлемая часть, как внутренняя, так и внешняя.

Здание с таким цоколем смотрится как единая конструкция, его внешние стены ровные и разделительную линию можно определить лишь при использовании разных отделочных материалов.

Помимо этих основных типов, существуют различные архитектурные подвиды, специфические сочетания и другие особенности обустройства цокольных помещений, связанные непосредственно с конкретными нуждами и желаниями владельцев зданий и нюансами используемых во время застройки ландшафтов.

Строительство и применение

Материал, который планируется использоваться для строительства цокольного этажа должен быть очень качественным, максимально устойчивым к многим природным факторам, не только к влажности или осадкам, но и к сейсмическим явлениям, сдвигам в уровне грунтовых вод, промерзанию почвенного слоя и ко многому другому.

При формировании цоколей застройщики не увлекаются новомодными материалами и прибегают к проверенным временем, наиболее часто используются:

• камень;
• кирпич;
• бетон;
• бутобетон (блоки «FBC»).

Лидером по прочности и, соответственно, долговечности в эксплуатации, является бетон и его «производные» варианты.

Бетон

При постройке цоколя из бетона предпочтительно прибегнуть к монолитному виду строительства, исключающему наличие каких-либо швов, что в горизонтальном, что в вертикальном сечении.

Это достигается путем обыкновенной заливки бетонного раствора в форму-опалубку, уже содержащую «хребет» конструкции из арматурного плетения, то есть – сетки.

Сама сетка может быть как из проволоки, так и из прутьев. Если используется проволочное плетение, то сечение не должно быть меньше, чем 6 см, а «теснота» получающихся ячеек скелета конструкции должна составить от 12Х12 до 16Х16 см.

При использовании для усиливающего и фактически держащего бетон строительного скелета прутьев, их диаметральное сечение должно быть от 6 до 12 см, а «теснота» ячеек сетки – от 15Х15 до 17х17 см.

Низ зоны залива обязательно изолируется. Если раньше для этого использовались толстые доски, пропитанные всеми видами антисептиков и других растворов, то сейчас очень часто используется готовая гидроизоляция цокольного этажа, при чем не только внизу, но и при необходимости – вдоль стен формирующей опалубки-каркаса.

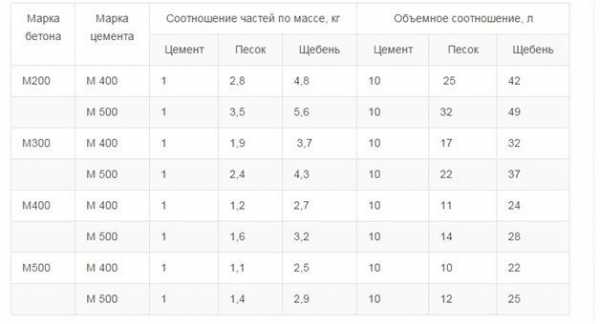

Для залива наиболее оптимален цемент M-300 или M-400, он же используется при изготовлении блочных плит, популярных в массовой застройке в конце прошлого века. Фактически, процесс заливки таким методом стен будущего цоколя повторяет в упрощенном виде производство этих самых плит.

При устройстве сложного типа цоколей, совмещенных с техническим подвалом, то есть, когда стена цоколя заливается не изначально, как составляющая фундамента, а на уже имеющуюся фундаментальную и значительно загубленную часть, прокладка гидроизоляционного слоя тоже необходима. Этот же слой выполняет и роль амортизатора, в тех случаях, когда это требуется.

Камень

Природный материал очень часто является самым прочным и практически «вечным». Лучшим доказательством этого являются античные постройки или средневековые замки, даже при разрушениях верхней части цоколи, выложенные из камня – целы.

Но у данного материала есть и некоторые нюансы. Если использовать средневековые технологии кладки фундаментов, подвалов и цоколей, то стоимость такого помещения станет просто запредельной даже для очень состоятельных людей.

Второй нюанс в том, что камень не отменяет применение бетона, верхняя часть всегда заливается бетонным раствором, а при необходимости и внутренние части стен.

Поэтому, сегодня технология укладки цоколей из камня упрощена, и сводится к максимально близкому расположению камней друг к другу, разумеется с использованием цемента.

Кладку начинают с углов, их же прокладывают наиболее тщательно и в несколько рядов, по сути, при использовании камня при современной технологии именно углы «держат всю конструкцию.

Материал актуален исключительно из-за своей репутации, так как «вековая» сохранность при современных методиках не гарантируется, более того, швы, даже самые плотные, могут треснуть, особенно при вибрациях, вызванных строительными работами поблизости или же полотном железной дороги, линией метро или чем-либо еще.

Так подобные цоколи редко выдерживают сейсмические явления и плохо реагируют на серьезные скачки во влажности и температуре. Цементная стяжка между камнями должна «дышать», а вот плотность камней и связавшего их современного строительного раствора разнится очень сильно.

Эта проблема при средневековье решалась за счет того, что в очень широкие и глубокие траншеи в буквальном смысле «забрасывались» камни разных форм и размеров, от крупных до мелких. Но сегодня сложно представить застройщика, который сделал бы кладку стен цоколя толщиной в пару метров и больше, и с соответствующей глубиной.

Поэтому, при желании видеть каменные стены, более целесообразно все же выполнить заливку цоколя из бетона или же сложить из кирпича, а камень использовать в качестве отделки.

Кирпич

Для стен цокольного этажа применяется красный полнотелый кирпич, нижняя часть конструкции усиливается армированной проволочной сетью в обязательном порядке. Так же обязательна гидроизоляция и все виды необходимых обработок, от антисептиков до специальных составов, применяемых при кладке фундаментов.

Кирпич ничуть не уступает бетону и его «производным» в долговечности и прочности получаемого результата, более того, кирпичные стены намного более устойчивы к вибрациям и землетрясениям, чем монолиты или блоки из бетона.

Применение цокольного этажа может быть любым, но с этим моментом следует определиться до строительных работ, так как ряд нюансов зависит напрямую от целей постройки помещения, к примеру, наличие или отсутствие утепления, или звуковой изоляции стен.

Так же именно будущее применение влияет на соотношение возвышения или заглубления цоколя. Помимо природных факторов, разумеется.

В целом, цокольное помещение при постройке жилого дома – нужно, даже если на первый взгляд, применить его не для чего. Цокольный этаж проще построить сразу, чем достраивать потом, а уж если совсем не возникнет идей для его использования, то в нем всегда можно устроить кладовку или же прачечную.

zastpoyka.ru

Устройство подвала

Подвальное помещение является разновидностью заглубленного фундамента. Подвальным считается этаж, у которого уровень пола помещений ниже уровня планировочной отметки земли более чем на половину их высоты. Высоту подвала принимают равной 1,9…2,2 м. этого достаточно для размещения складских помещений или для установки генераторов тепла. Если в подвале планируется уст­роить тренажерный или игровой зал, то его высоту назначают не менее чем в жилых комнатах.

В подвальных помещениях удобно хранить продукты, делать заготовки. Это обус­ловлено свойством грунта сохранять почти постоянную температуру. На глубине 1,5…2 м от поверхности земли она держится на уровне 5 °С — зимой и 10 °С — летом.

Цокольный (полуподвальный) этаж заглубляют в грунт не более чем на полови­ну высоты этажа. Достаточно часто цокольный этаж устраивают при строительстве на сложном рельефе. Высоту цокольного этажа приравнивают к высоте жилых помещений.

Наличие подвала — желание любого застройщика. Это и понятно. Увеличива­ются полезные площади без увеличения габаритов дома. Стоимостной уровень жи­лья, если предполагается его когда-нибудь продавать, также повышается.

Надо учитывать, что стоимость создания подвального помещения почти в 1,5 — 2 раза выше, чем надземного этажа, если требуется надежная гидроизоляция от грунтовых вод.

Вместе с тем, при расположении дома на сухих грунтах наличие в нем подвала или цокольного этажа оправдано и желательно, так как затраты на него оказывают­ся в 2 — 4 раза меньше тех, что потребуются для создания обычного этажа с такой же полезной площадью.

Внимание!

Если Вы предполагаете применять в качестве топлива для приготовления пищи или для обогрева не магистральный газ, а привозной сжиженный газ (пропан), то от подвала или цокольного этажа лучше отказаться. Этот газ тяжелее воздуха. При случайной протечке он может скопиться в нижних непроветриваемых полостях до­ма и привести к взрыву (рис. 1).

Рис. 1

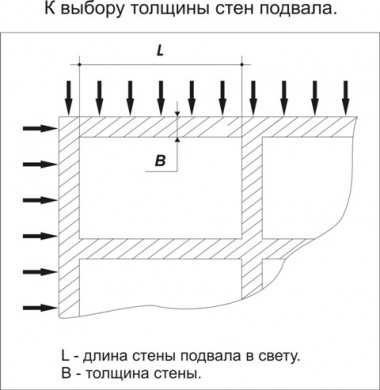

Конструктивное выполнение подвала и фундамента под него определяется уровнем грунтовых вод, степенью пучинистости грунта, типом перекрытия и схемой выполнения гидроизоляции подвала.

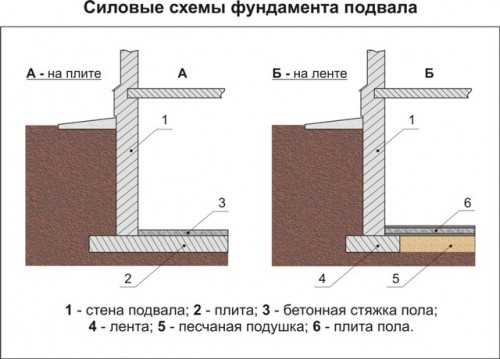

С позиции устройства фундамента под домом подвал выполняется по двум схе­мам: с опорой на плиту (рис. 2, а) и с опорой на ленту (рис. 2, б). Каждая из них имеет свою применимость и свою себестоимость.

Рис. 2

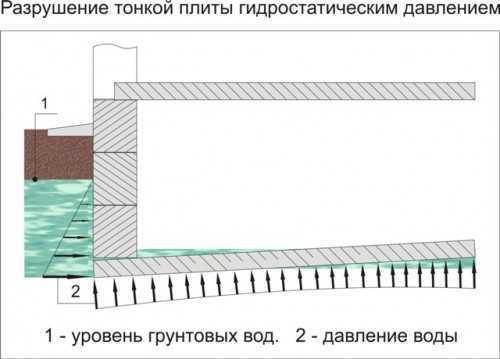

Возводить дом с подвалом при высоком уровне грунтовых вод следует на пли­те. Армирование плиты и её бетонирование потребует немало средств, но так обес­печить герметичность соединения плиты со стенами подвала значительно проще. Толщина плиты (15…25 см) зависит от габаритов дома и расположения внутренних силовых стен подвала. Арматура плиты представляет собой жесткий пространствен­ный каркас, уложенный по всей её площади. Диаметр арматуры — 12… 15 мм.

При высоком уровне грунтовых вод для желающих строить дом с подвалом можно воспользоваться известным приемом. Глубину котлована под подвал делают небольшую, до уровня грунтовых вод. После возведения подвала извле­ченный грунт насыпается вокруг будущего дома, который окажется на некотором возвышении. Зрительный образ дома будет более выигрышным, и грунтовые воды не будут сильно беспокоить.

Если уровень грунтовых вод низкий и проблема обеспечения герметичности подвала перед застройщиком не стоит, то стены подвала можно опирать на ленту. При такой конструкции пол подвала — не силовой. С лентой фундамента и со стена­ми он не соединяется. Толщина ленты — 20…30 см, ширина — больше толщины сте­ны на 4…5 см.

Что касается толщины стен подвала, то она определяется самим строительным материалом, пучинистостью грунта, глубиной заложения подвала в грунт, длиной стен и типом перекрытий (рис. 3). Если стены заглублены в непучинистый грунт более чем на 1 м, то их толщину опреде­ляют с учетом бокового давления грунта (табл. 1).

Рис. 3

Таблица 1. Минимальная толщина стен подвала в непучинистых грунтах

Материал стен подвала	Глубина подвала от пола до отмостки (м)	Толщина стен подвала при их длине в свету (см)
		до 2 м	2 -Зм	3 -4м
Железобетон	1,0-1,5 1,5 — 2,0	10 15	15 20	20 25
Монолитный бетон	1,0 — 2,0 2,0 — 2,5	20 25	25 30	30 40
Бетонные блоки	1,0- 1,5 1,5 — 2,0	25 30	30 40	40 50
Бутобетон	1,0 — 1,5 1,5 — 2,0	30 35	35 40	40 50
Кирпичная кладка	1,0-1,5 1,5 — 2,0	25 38	38 51	51 64
Бутовая кладка	1,0- 1,5 1,5 — 2,0	40 50	50 60	60 70

При таких толщинах стен на непучи­нистых грунтах перекрытия подвала не обязательно должны быть бетонными.

Основная задача застройщика, ре­шившегося на устройство подвала, — ис­ключить его увлажнение от грунтовых или паводковых вод. Капиллярная влага не должна вызвать увеличение влажности в помещении или увлажнение самой кон­струкции дома.

Для герметизации подвала применяют три схемы расположения герметизирую­щего слоя:

• наружная противонапорная;
• внутренняя противонапорная;
• гидроизоляция для защиты от капиллярной влаги.

При выполнении наружной противонапорной гидроизоляции следует учитывать, что её верхний край должен быть выше предполагаемого уровня грунтовых вод не менее чем на 0,5 м (рис. 4, а). Давление от слоя гидроизоляции передается па силовые ограждающие элементы пола и стен, что делает её более предпочтительной.

Рис. 4

Горизонтальный участок гидроизоляции наносится по выровненной и гладкой бетонной подготовке до устройства днища подвала. Такая стяжка толщиной 4…5 см выполняется из смеси песка и цемента 6:1, которую желательно проармировать сет­кой. На подготовленную поверхность плиты наносят слой грунтовки, а на него — би­тумную мастику. После этого настилают полотна рубероида с перехлестом не менее чем 10 см. За стены подвала рубероид должен выступать на 15 см. При влажных грунтах изоляцию выполняют из двух слоев толя или используют рубероид. Чтобы предохранить изоляцию от повреждений, снаружи ее закрывают слоем цементного раствора. Если в качестве рулонного материала применяют толь, то на бетон нано­сят дегтевую пропитку.

Вертикальные участки рулонной гидроизоляции наносятся на стены и защища­ются снаружи кладкой в полкирпича, бетонными плитами или же слоем набрызга бетона. Перехлест горизонтального и вертикального участков гидроизоляции вы­полняют подгибом горизонтальной гидроизоляции не менее чем на 15 см. Верти­кальную гидроизоляцию выводят не менее чем на 15 см над поверхностью грунта.

Если грунтовые воды залегают ниже отметки пола подвала и грунты там мало­влажные, то достаточно ограничиться обмазочной гидроизоляцией с нанесением го­рячей битумной мастики в два слоя толщиной до 2 мм. Перед нанесением мастики стены следует покрыть грунтовкой.

Пространство между стенами подвала и грунтом забивают жирной глиной, уст­раивая глиняный замок.

Внутренняя противонапорная гидроизоляция устраивается, как правило, в уже существующих зданиях или при проведении ремонтных работ, связанных с устране­нием протечки ограждающих конструкций подвала (рис. 4, б). Так как давление на отдельные участки стен внутреннего кессона может быть значительным, то для его восприятия требуются конструктивные усиления.

Гидроизоляция подвала от капиллярной влаги не требует проведения работ высо­кого качества, как этого требовалось при создании противонапорной гидроизоля­ции. Разумеется, эта схема гидроизоляции не подходит для защиты от напорных вод (рис. 4, в).

Внутренняя противонапорная гидроизоляция на штукатурном растворе стала применяться относительно недавно, с появлением штукатурных растворов, обладаю­щих высокой степенью адгезии и быстрым схватыванием. При напорах до 2 — 3 мет­ров, что характерно для подвалов жилых домов, использование подобных гидроизоля­ционных штукатурных составов и мастик позволяет выполнять внутреннюю гидро­изоляцию без создания кессона, с передачей водной нагрузки на штукатурный раствор (рис. 4, г). Как правило, такой вариант гидроизоляции используется при ремонтно-восстановительных работах в качестве дополнения к существующему варианту.

Если слой герметизации не выдержал и произошла протечка, то устранение это­го недостатка, даже засыпкой подвала грунтом, ни к чему хорошему не приведет, т. к. влаге очень сложно уйти из герметичного подвала. Поэтому постоянная сырость в подполе неизбежна, даже когда грунтовые воды уйдут далеко вниз. Правда, можно надеяться на современные гидроизолирующие покрытия, шпаклевки. Но если в под­вале уже настелены полы, выполнены отделочные работы, то устранить подобные протечки будет непросто.

Многими застройщиками, только начинающими свой строительный путь, не учитывается гидростатическое давление грунтовых вод. Это может привести к всплытию подвалов и погребов, смотровых ям гаражей и выгребных ям канализа­ции, незаполненных бассейнов. Все перечисленное — достаточно частые явления, ес­ли уровень грунтовых или паводковых вод высок, а вес сооружения небольшой.

Из практики речного флота

Достаточно давно в качестве пристани на реках и озерах используются плаву­чие дебаркадеры — пристани, нижняя, она же главная часть которых представляет собой герметичный железобетонный корпус. Сверху на нем сооружается легкое дву­хэтажное деревянное строение самой пристани.

Именно так следует представлять дом с подвалом или погреб тем, у кого воз­можно повышение уровня грунтовых или паводковых вод выше уровня их пола.

Герметичность подвала обеспечивается водонепроницаемостью стен и плиты дома, на которой он возведен.

Рис. 5

Из практики индивидуального застройщика

При достаточно высоком уровне паводковых вод застройщик всё же решил де­лать подвал. Дом небольшой, 6×8 м, можно попробовать. Все было сделано почти по науке.

Отрыли котлован глубиной 1,8 м, сделали подсыпку из крупнозернистого песка, застелили гидроизоляцию, а на ней отлили бетонное основание толщиной 10 см с ар­мированием его сеткой (плитой такое тонкое железобетонное создание не назовешь). После этого точно по периметру застройщик уложил три ряда фундаментных бло­ков ФБС и перекрыл подвал плитами.

Пришла весна. Караул!!! Пол подвала сильно подняло, через образовавшиеся тре­щины пошла вода (рис. 5).

Что произошло?

Гидростатическое давление, действующее на пол снизу, оказалось закритическим. При уровне воды в грунте выше пола подвала на 1 м на единицу площади пола действует давление в 1 тонну. То есть на всю площадь этого подвала в 48 м² действу­ет снизу сила в 48 тонн. Это вес очень тяжелого танка или целого вагона. Тонкий пол этого не смог выдержать.

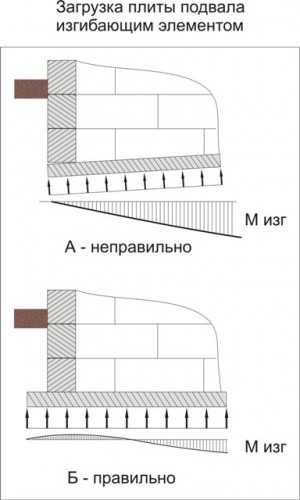

Как надо было сделать. Плита пола должна быть толщиной не менее 20 см, и её армирование должно быть грамотно выполнено. Существенное усиление пола под­вала можно было бы обеспечить возведением одной поперечной стены.

Мели приглядеться к такому фундаменту, то бросается в глаза слишком близкое расположение стены к краю плиты, на которую она опирается. Наш застройщик уло­жил фундаментные блоки вплотную к периметру бетонного пола. Видимо, решил сэ­кономить на объеме земляных работ и бетонировании. При таком исполнении этого узла пол подвала от давления грунта сразу от края интенсивно начинает загружаться изгибающим моментом (рис. 6, а).

Большие изгибающие нагрузки — это и значительные деформации, и разруша­ющие напряжения в плите подвала. При слабом уплотнении грунта под плитой это проявляется в большей степени.

В варианте, когда плита пола выходит за контур стены на 30 — 40 см (рис. 6, б), максимальная величина изгибающего момента становится значительно ниже. Плиту можно было бы делать тоньше, не боясь деформаций и разрушений.

Рис. 6

Похожее разрушение плиты пола может произойти и с незаглубленной плитой. Тяжелый гараж может сильно деформировать плиту, особенно если нарушена её це­лостность удлиненным проемом под смотровую яму (рис. 7).

Рис. 7

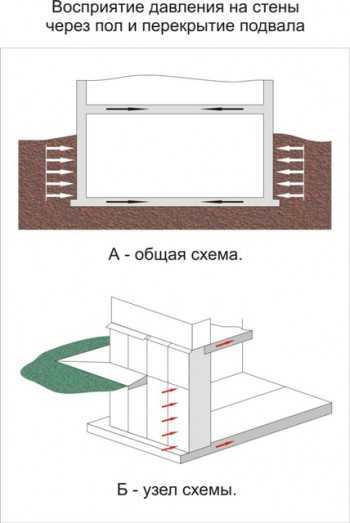

При устройстве подвала на его стены укладывают бетонные перекрытия. Это связано с тем, что боковое давление грунта на стены необходимо на что-то передать. Особенно большое боковое нагружение стен возникает от пучения грунта, так как он стремится расшириться при своем замерзании во все стороны. Жесткие перекрытия позволяют замкнуть на себя нагрузки, приходящиеся на стены подвала со всех сто­рон. Эта расчетная схема рассматривает стену подвала как набор вертикально расположенных балок, передающих нагрузку от грунта на бетонный пол и на бетонное пе­рекрытие (рис. 8).

Рис. 8

Именно поэтому стены подвала при строительстве загружают бетонным пере­крытием в этот же сезон, не дожидаясь, пока пучинистый грунт своим расширением наклонит стены внутрь подвала.

Эта схема принята при возведении подвала по технологии ТИСЭ. Такие верти­кальные балки создаются в каждом четвертом вертикальном канале стены после их заполнения арматурой и бетоном. Схема эта хорошо работает вне зависимости от га­баритов подвала и разбивки внутренних его стен.

Это интересно

При силовой схеме, представляющей стену в виде набора вертикальных балок, стены подвала можно выполнять тем тоньше, чем тяжелее дом сверху (из условий напряженного состояния стены, загруженной весом и боковым давлением). В этих ус­ловиях в массиве бетона отсутствуют растягивающие напряжения, от которых он мог бы разрушиться.

При возведении стен подвала из готовых бетонных блоков выполняют горизон­тальное армирование. В этом случае стена работает по другой расчетной схеме, при которой она рассматривается как набор горизонтально расположенных балок, передающих боковую нагрузку от грунта на внешние и внутренние стены подвала. Из-за большого пролета такой горизонтальной балки стена подвала должна иметь большую толщину или эффективное горизонтальное армирование (рис. 9).

Рис. 9

В реальности стену подвала следует рассматривать как набор одновременно ра­ботающих вертикальных и горизонтальных балок. Причем чем тяжелее сам дом, чем большим весом загружены стены подвала, тем ближе расчетная схема к стене с вер­тикально расположенными балками.

Из строительной практики

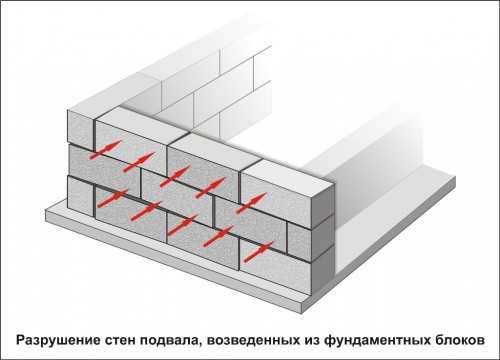

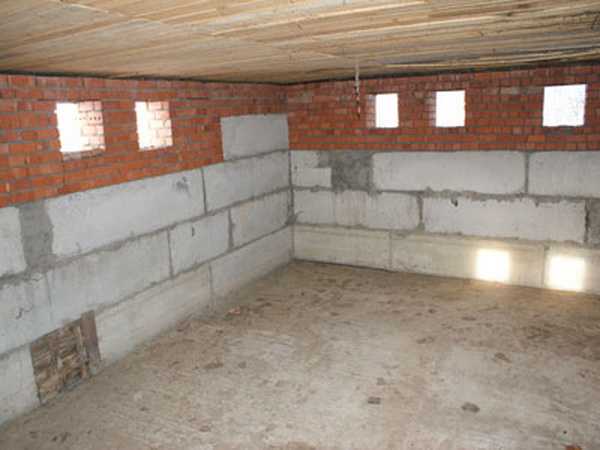

Возведение стен подвала часто выполняют с использованием крупногабаритных го­товых фундаментных блоков ФБС (рис. 10). Как правило, при выполнении угловой пере­вязки с этими блоками, перехлёст блоков по всей длине стены — самый минимальный.

При слабом горизонтальном армировании узкая зона вертикальных стыков ФБС превращается в шарнирное соединение. При отсутствии подвального перекрытия и достаточно большом давлении грунта, подверженного пучинистым явлениям, часть стены может уйти вовнутрь.

Рис. 10

Исправить ситуацию и остановить процесс разрушения стен подвала возможно только с возведением в подвале подкрепляющих стенок. Это достаточно дорогое удовольствие, да и подвал потеряет всю свою привлекательность.

Разрушиться стена подвала от давления грунта может и без пучинистых явле­ний, при монтаже плит перекрытия. Опоры автокрана, установленные в непосредст­венной близости от стен подвала, создают в грунте достаточно высокий уровень на­пряжений. Нагрузка на выдвижную опору и боковое давление грунта на стены под­вала особенно высоки, когда идет монтаж дальних плит, наиболее удаленных от ав­токрана (рис. 11).

Рис. 11

Чтобы не случилось подобного разрушения, расстояние от стены до края опор­ной площадки автокрана должно быть не меньше 0,8 м.

Начинать монтаж перекрытия следует с укладки ближних плит, которые смогут усилить устойчивость стен подвала.

Устройство подвала начинается с рытья котлована. При планировании этого этапа работ застройщик не должен забывать о том, что в зимнее время граница про­мерзания в зоне котлована опустится. Грунт с плотной структурой при насыщении водой и замерзании может снизить свою плотность и подняться на 10…15 см (рис. 12, а). Если же застройщик успел возвести подвал, но не предусмотрел его утепления, то пучинистые явления могут поднять подвал на 10…15 см, вызвав разру­шения или недопустимые смещения. Чтобы этого не случилось, следует утеплить подвал по одной из двух схем, предусматривающих утепление по полу или по под­вальному перекрытию (рис. 12, б, в). Последний вариант более удачен, так как при отсутствии перекрытия стены подвала от давления пучинистого грунта могут накло­ниться внутрь. Снеговой покров здесь можно считать утеплением подвала.

Рис. 12

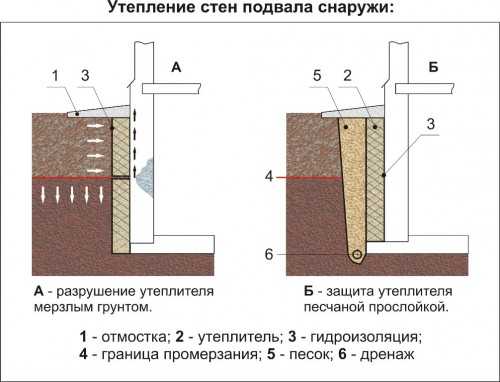

Планируя утепление и гидроизоляцию стен подвала снаружи, обращаем внима­ние на качественное выполнение их монтажа. Поверхности, контактирующие с мерзлым грунтом, должны быть ровными, а соединение их со стеной — надежные. Дело в том, что пучинистый грунт при своем расширении может захватить часть по­крытия и разорвать его (рис. 13, а). Попадание влаги в стену будет неизбежным.

Силы сцепления грунта с утеплителем можно существенно понизить, введя слой песка между грунтом и утеплителем и устроив эффективный дренаж. Песок не должен быть мелким, а грунт и песок лучше разделить толью или полиэтиленом. Ги­дроизоляцию располагают под утеплителем, нанося её на саму стену. Песчаная за­сыпка должна быть соединена с дренажной системой (рис. 13, б). Верхние две тре­ти песчаной засыпки можно заменить грунтом. Снаружи утеплитель может быть за­щищен кирпичной кладкой или жесткими панелями (цементо-стружечная плита или асбоцементный лист).

Рис. 13

gpdv.ru

Цокольный этаж ЗА и ПРОТИВ

Технический прогресс изменяет требования людей к своей жизни, заставляет их следовать в ногу со временем, совершенствуя всё неживое, что находится вокруг них. То же самое касается и жилого помещения, в котором мы находимся большую часть нашей жизни, особенно если это частный дом.

Начиная строительство будущего особняка с нуля, популярным стало делать цокольный этаж, который превращает «нулевую» площадь в полезную, причем с неограниченными возможностями. Определение «цокольный этаж» понимается так — полуподвальное помещение, стены которого служат фундаментом дома. Что значит цокольный этаж? Главной особенностью цокольного этажа является то, что большая часть его стен будет находиться в земле.

Устройство цокольного этажа частного дома значительно увеличит площадь особняка и сделает его более функциональным. В этом «нулевом» помещении у вас появится возможность обустроить тренажерный зал, игровую комнату, бассейн, зону для хранения вещей, хозяйственные комнаты, а также гараж.

Если вы считаете, что именно таким образом вы хотели бы увеличить площадь вашего частного дома, тогда обязательно перед планировкой и строительством особняка проконсультируйтесь у специалиста, узнайте все про цокольный этаж, за и против, и тогда уже принимайте решение.

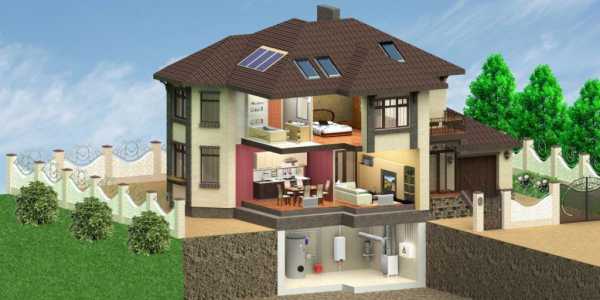

Зачем нужен цокольный этаж в доме?

Впервые дома с цокольным этажом начали строить расчетливые хозяева, которые умели рассчитывать всё наперед. Во-первых, с цокольным этажом не нужно будет думать о пристройках дома, чтобы спрятать подальше от посторонних людей ненужные вещи.

В полуподземном помещении могут находиться: мастерская, кладовая, прачечная, хранилище для топлива, котельная – то есть, цокольное помещение – это возможность разместить все подсобные и технические комнаты не на виду у чужих людей.

Во-вторых, так как полуподземное помещение можно хорошенько утеплить, правда стоимость цокольного этажа значительно увеличится, первый этаж всегда будет иметь комфортную температуру. В этом случае пол первого этажа никогда не будет холодным, если в цоколе температуру поддерживать хотя бы на 16 градусов по Цельсию.

Давайте рассмотрим подробнее цокольный этаж, за и против его обустройства, чтобы точно решить, стоит ли свой особняк строить с полуподземным помещением.

Плюсы цокольного этажа

Определение «цокольный этаж» должно появиться в планировке дома только в том случае, если грунты участка песчаные или каменистые. Такие грунты имеют хороший дренаж и низкое залегание грунтовых вод. Вы сможете сэкономить на гидро-, тепло- и пароизоляции. Но если на вашем участке влажные грунты, то, когда вы узнаете, сколько стоит цокольный этаж в таком случае, это может вас несколько огорчить.

Оправданным станет устройство цокольного этажа частного дома в случае, если на вашем участке крутой склон. Таким образом, цоколь получится у вас углубленным в землю только с одной стороны дома, а это позволит полуподземному помещению быть более освещенным и сухим. Также помещение будет проветриваться лучше.

Как уже говорилось, большим плюсом цокольного этажа является его функциональность, возможность разместить подсобные и технические комнаты, а также тренажерный зал, игровую комнату, бильярдную, комнату для отдыха, бассейн, сауну и другие.

С юридической точки зрения цокольное помещение не будет считаться этажом, если от потолка до земли не имеется более двух метров. Таким образом, хозяин сможет добавить своему особняку больше полезной площади, не нарушая законодательства нашей страны, так как по нормативным документам индивидуальная постройка не должна иметь более чем два этажа.

Если цокольный этаж будет иметь больше площадь, нежели вы планируете делать сам дом, тогда над ним вы сможете соорудить веранду, беседку, балкон, террасу или другую полезную конструкцию.

Ну и мы говорили уже о большом плюсе цокольного помещения – первый этаж будет теплее, если температуру в цоколе поддерживать на уровне хотя бы 16 градусов.

Еще один момент. Если вы обустраиваете автономную канализацию — ставите ли вы ЛОС типа Топас (продукция ТОПОЛ-ЭКО) или делаете простой трехкамерный септик, гораздо удобнее выводить все фановые трубы через цокольный этаж.

Минусы цокольного помещения

Главный минус полуподземного помещения — стоимость цокольного этажа, удовольствие не из дешевых. Специалист сможет правильно всё обустроить. Что значит цокольный этаж? Это помещение, которое находится по большей части в земле, и ему не будет хватать света и возможности проветриваться. В таком случае это будет сырое помещение, где вы сможете разве что держать ненужный хлам.

Также обязательно обратите внимание на грунты вашего участка, они должны быть песчаными или каменистыми.

Цокольное помещение – это прекрасная возможность сделать ваш дом более компактным и красивым. Функциональность полуподземного помещения стоит затрат, которые потребуются на строительство такого дома. В дальнейшем вы обязательно будете довольны особняком с цокольным этажом, особенно хозяйки дома, которые всегда заботятся о чистоте в доме и вокруг него. Цокольный этаж позволит спрятать все ненужные вещи и разместить их в полуподземных комнатах.

Валентин Горин, Екатеринбург.

dnevnik-stroika.ru

Обустройство цоколя: общие правила и советы

Цоколь дома – это сооружение из строительного материала, которое является переходным элементом от фундамента здания к несущим стенам и является их основой.

Его  главная функция – отделить основание дома, которое залегает в грунте и подвергается воздействию низкой температуры, от несущих стен, призванных удерживать тепло внутри помещения.

Так же он  препятствует проникновению атмосферной влаги и поверхностных ливневых вод по капиллярам вверх по стене. Внешний вид тоже очень важен, ведь здание с высоким цоколем выглядит гораздо эффектнее и массивнее.

Общие правила устройства цоколя в доме

При устройстве цоколя должна быть соблюдена его минимальная высота, которая равна 50 см., а если присутствует подвальное помещение, то цоколь достигает высоты 1,5 – 2 метра. Обязательно нужно выполнить монтаж гидроизоляции, чтобы защитить стенку от воздействия влаги и предотвратить разрушение.

Виды конструкций

Существуют основные виды цоколя в доме:

1. При наличии подвального помещения, основание выступает в качестве защиты от влаги и низкой температуры, помогая при этом удерживать комфортную температуру внутри здания. Такой этаж называется цокольным или подвалом.
2. В доме без подвала, основание играет роль преграды, удерживающей грунт с внутренней стороны, на котором находится основание пола.

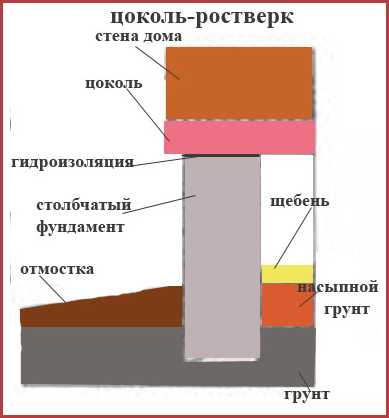

3. При возведении дома на столбчатом фундаменте, например деревянном или щитовом здании, цоколь делают из фанерных листов или досок, так как такая конструкция считается легкой и не требует использования массивных строительных материалов. Такая конструкция называется забирка.

Материалы

В зависимости от характеристик возводимого объекта, его назначения и используемого материала, основание устраивается из монолитного бетона, кирпича, дерева или бетонных блоков. Каждый из способов имеет свои функции и предназначен для определенного вида здания.

К примеру, при строительстве дома из кирпича, для сооружения цоколя используется монолитный бетон, блоки или керамический кирпич, так как общий вес здания будет намного выше, чем при возведении деревянного сруба.

Применять силикатный кирпич при таких работах не рекомендуется, так как он не устойчив к воздействию влаги и будет разрушаться.

Различают три вида устройства цоколя:

1. Западающий, один из самых распространённых видов, расположен за границей внешней стены, тем самым более защищен от воздействия косых дождей и других атмосферных явлений. Благодаря тому, что выступ перекрывает слой гидроизоляции, в обустройстве сливного листа нет необходимости.
2. Выступающий, применяется в случаях, когда нет возможности построить западающее основание, например, если требуется сохранить температуру в цокольном этаже, стена цоколя делается немного толще несущей и поэтому выступает на несколько сантиметров. Такой выступ следует обработать гидроизоляционным материалом и закрыть металлическим отливом, чтобы избежать воздействия воды стекающей по стенам.
3. Очень редко применяется цоколь, устроенный вровень с несущей стеной. Такая технология более подвержена воздействию осадков, так как гидроизоляционная часть остается не защищенной, в связи, с чем внешний вид требует дополнительной отделки.

У каждого из видов есть свои преимущества и недостатки, это стоит учитывать при планировании и проектировании здания и выборе материала строительства, будь то кирпич, монолитный бетон или бетонные блоки.

Устройство цоколя при разных типах фундамента

Так как, существует множество вариантов фундамента, для каждого из них применяется свой вид цоколя.

Ленточный фундамент

Для возведения подножия на основе ленточного фундамента используется монолитный бетон, кирпичная кладка или бетонные блоки:

1. Кирпичная кладка выполняется из красного, керамического кирпича большой плотности. Такой материал устойчив к воздействию атмосферных осадков и образует прочное основание, после завершения работ по строительству, такой пьедестал можно облицевать природным камнем, плиткой, оштукатурить или использовать любой другой вид финишной отделки.
2. Бетонные блоки бывают различной массы и размеров. Их монтаж выполняется в несколько рядов по принципу кирпичной кладки, с перекрытием стыковочных швов и соединением с помощью цементного раствора. Основным минусом такого материала является его большая масса, в связи, с чем необходимо рассчитывать нагрузку на ленточный фундамент.
3. При планировании устройства цоколя путем заливки монолитного бетона необходимо связать фундамент с заливаемым раствором. Для этого применяется металлическая или стеклопластиковая арматура, связанная между собой по горизонтали и вертикали и завязанная с выступающей арматурой ленточного фундамента. Также часто используется способ, когда ленточный фундамент возводится вместе с цоколем, образуя монолитную конструкцию. Такая основа намного тоньше чем кирпичная кладка или бетонные блоки, а следовательно требует дополнительного утепления и финишной отделки.

Плитный фундамент

При устройстве цоколя на основе плитного фундамента также может применяться кирпичная кладка или же сама железобетонная плита выступает в качестве цокольной части дома.

При этом нужно учитывать, что возвышение плиты над уровнем отмостки должно быть не менее пятидесяти сантиметров.

Чаще всего такой способ выбирается при возведении доме без подвального помещения, он позволяет сэкономить на материале и сроках строительства, так как к монтажу несущих стен можно приступать сразу после затвердевания фундаментной плиты.

Столбчатый фундамент

Наиболее трудоемким и затратным способом считается монтаж основания  на столбчатом фундаменте. Для его устройства используют готовые железобетонные изделия или монолитный бетон, такой вид основы называется ростверк.

Для заливки цементного раствора в качестве ростверка монтируется деревянная или щитовая опалубка с металлической, вязаной арматурой. После застывания, образуется железобетонный пояс, который связывает столбы фундамента и распределяет нагрузку от несущих стен по всей площади основания.

При укладке готовых перемычек на фундаментные сваи их связывают между собой по всему периметру, затем соединение заливается цементным раствором или заделывается кирпичной кладкой. Такой способ позволяет производить строительные работы в кротчайшие сроки.

Гидроизоляция цоколя

Для любого вида цоколя обязательным условием является выполнение гидроизоляции, для предотвращения воздействия атмосферных осадков на материал, а при наличии цокольного этажа, еще и защиты от грунтовых вод поднимающихся внутрь помещения по капиллярам бетона.

Для выполнения изоляции используют различные материалы:

1. Пропитка на основе битума. Часто применяется в выступающей над грунтом части, наносится кисточкой или валиком, а затем закрывается финишным отделочным материалом.
2. Рулонный материал на основе битума или резины. Используется по всей высоте цоколя, как со стороны внутреннего помещения, так и снаружи. Минусом такого материала является то, что при монтаже финишной отделки необходимо использовать дистанционные панели, так как на такую гидроизоляцию клеит природный камень или плитку не получится.
3. Жидкое стекло. Пропитывает исходный материал на глубину 1-2 мм.и образует надежный водоотталкивающий слой.

Так же перед началом возведения несущих стен, место примыкания кладки и цоколя застилается гидроизоляционным материалом, чаще всего используют бикрост или рубероид.

Он клеится на битумную мастику путем нагрева в один слой. Не стоит использовать кровельный бикрост, так как на него нанесена крошка, это будет препятствовать хорошей сцепке основания с кладкой.

Теплоизоляция

В случаях, когда это предусмотрено проектом здания, может быть выполнена теплоизоляция цоколя. Чаще всего ее делают при наличии цокольного помещения, чтобы обеспечить большую защиту от проникновения холодного воздуха. Изоляцию можно делать как внутри здания, так и снаружи.

В основном используются два типа изоляции:

1. Плита из минеральной ваты. Имеет среднюю плотность, но обладает низкой теплопроводностью, благодаря чему хорошо удерживает тепло.
2. Пенополистирольные плиты, материал с закрытыми порами и высокой плотностью.
3. Пенопласт.

Оставлять любой из видов теплоизоляции в открытом виде нельзя, поэтому после закрепления изоляции на поверхности ее необходимо защитить финишным, отделочным материалом.

Обустройство цоколя – это ответственный и сложный этап строительства, при котором необходимо строго соблюдать последовательность проведения работ и требования к их выполнению.

Обустройство цоколя: общие правила и советы

Оценка: 5 1 голосов

Читайте также:

---

okarkase.ru

устройство и как сделать своими руками?

Фундамент с цокольным этажом – разновидность основания, используемая для строительства малых и больших архитектурных форм. Он отличается надежностью, большой несущей способностью, долговечностью, практичностью и экономической выгодностью.

Основание с цокольным этажом рекомендуется закладывать на сыпучих, каменистых, пучинистых грунтах, в местностях, где уровень залегания грунтовых вод достаточно высокий.

Оно предотвращает чрезмерную осадку грунта и строения, возведенного на нем, поскольку способно выдерживать большую поперечную и продольную нагрузку.

Как выполнить устройство несущей конструкции с цокольным этажом своими руками? Каким требованиям она должна отвечать? Какие блоки лучше всего использовать для ее закладки? Об этом более подробно поговорим в статье.

Каким требованиям должен отвечать?

Цоколь – продолжение несущей конструкции над нулевой точкой строительной площадки. Зачастую он возвышается над основанием на 50 – 70 см, осуществляя своеобразный переход к стенкам.

Основная цель его возведения – защитить строение от влаги, которая проникает со стороны фундамента. Его рекомендуют закладывать в местностях, подверженных затоплениям подземными и надземными водами.

Цоколь отвечает следующим характеристикам:

• Уровень его пола находится ниже отметки грунта.
• Высота его перекрытия не превышает 2 метров от уровня почвы.
• Несущая способность фундамента с цокольным этажом в несколько раз выше в сравнении с тем же показателем других видов оснований.

Цоколь, в том числе и своими руками, возводится по принятой строительной технологии и должен отвечать нескольким важным требованиям:

• Его гидроизоляция должна быть выполнена без ошибок и качественно, в противном случае создать здоровый микроклимат в возводящем строении не получится.
  Для гидроизоляции цоколя необходимо использовать материалы, которые предотвратят цветение, образование плесени и сырость.

• Значительная часть стены цоколя должна находиться на уровне промерзания грунта. Чтобы избежать деформации фундамента в результате пучения, необходимо произвести теплоизоляцию цокольного этажа.

  Использовать для этой цели можно полиуретан, пенопласт, песок, землю, другие строительные материалы с низкой теплоотдачей.

• Пароизоляцию в цокольном этаже выполнить необходимо при помощи специальных жидких составов. Это предотвратит быстрое разрушение основания в результате воздействия на него влаги и сырости.

Цоколь в частых случаях выполняет функцию подвального помещения, в нем устраивают бани, бары, склады, другие нежилые помещения, поэтому желательно при закладке фундамента с цокольным этажом серьезно подойти к его гидро-, тепло- и пароизоляции.

к оглавлению ↑

Основные виды цоколей

• Вровень с несущей конструкцией – цоколь, толщина которого совпадает с толщиной сооружения. Он требует качественной гидро- и теплоизоляции, в противном случае его поверхность под воздействием биологических факторов быстро приходит в негодность.
•

  Западающий – вид цоколя, отличающийся своей архитектурной привлекательностью, надежностью и практичностью. Он считается самой популярной конструкцией, поскольку меньше всего подвержен воздействиям влаги.

  Строительство заглубленного цоколя производится таким образом, что вода, попадая на него, быстро стекает, за счет этого обеспечивается защита стен и несущей конструкции от разрушительного воздействия влаги.

  Основные преимущества рассматриваемого вида цокольного этажа – экономическая целесообразность, долговечность и надежность.

• Выступающий – цоколь, толщина которого в несколько раз превышает толщину «коробки» строения. Он считается подходящим решением для тонкостенных конструкций, отличается практичностью, скоростью возведения, экономической целесообразностью.

  Единственный его недостаток – необходимость в дополнительной защите и системе организационного отвода воды с его части.

При строительстве больших и малых архитектурных форм лучше всего возводить фундамент с заглубленным цокольным этажом. Он более долговечен и не требует значительных затрат на устройство.

к оглавлению ↑

Материалы для строительства

• Монолитный железобетон. Используется для строительства бесшовной конструкции, отличается высокими показателями прочности и надежности, выдерживает большие поперечные и продольные нагрузки.

• Железобетонные блоки. Позволяют возвести фундамент дома, в том числе и своими руками, за короткий промежуток времени.

  Блоки обличаются высокими показателями прочности, помогают равномерно распределить нагрузку на все основание, отличаются устойчивостью к химическим, биологическим и механическим воздействиям, могут быть легко и быстро обработаны гидроизоляционными материалами.

• Кирпич. Строительство фундамента дома своими руками с использованием кирпича не требует специализированной вспомогательной техники, при этом получившееся основание отличается высокой надежностью и отменной несущей способностью.
• Природный камень. Как и блоки, данный материал практичный, долговечный, надежный, выносливый, но устройство фундамента дома с его помощью требует специальных умений и навыков, поэтому своими руками необходимые манипуляции человек, не имеющий необходимой подготовки, выполнить не сможет.

Строительство основания дома с цокольным этажом своими руками лучше всего производить при помощи железобетонных блоков или кирпича. В таком случае финансовые и рудовые затраты будут минимальными.

Рассмотрим также преимущества несущей конструкции:

• Высокая несущая способность. Стены фундамента с цокольным этажом, возведенные из блоков или кирпича, выдерживают большие поперечные и продольные нагрузки, поэтому их рекомендуют использовать при строительстве своими руками домов большой этажности.
• Долговечность. Фундамент с цокольным этажом, используемый для строительства дома, прослужит от 100 до 150 лет.

• Практичная и эстетическая составляющие. Устройство основания дома с цокольным этажом не требует больших финансовых и временных затрат.

  Внешний вид фундамента рассматриваемого типа оригинальный и внешне привлекательный.

• Возможность устройства на всех без исключения грунтах. Строительство цокольного основания практикуется как на скалистых, сыпучих, так и на легких почвах.

к оглавлению ↑

Этапы возведения конструкции

Устройство фундамента с цоколем включает в себя следующие этапы:

1. Первый этап: проведение геологических исследований. Перед тем как приступить к закладке основания с цоколем, необходимо тщательно изучить почву на участке, определить, на какой глубине залегают грунтовые воды.
2. Второй этап: устройство дренажной системы и фундаментальной подушки. Дренажную систему лучше всего устроить при помощи гравия.

   Фундаментальная подушка оборудуется из песка, щебня или монолита.

3. Третий этап: строительство цоколя. Он может быть сборным и монолитным. Монолитный устраивается путем закладки бетонных плит или железобетона, сборный подразумевает монтаж стен из кирпича и блоков.
4. Четвертый этап: гидро- и теплоизоляция цоколя. Производится при помощи пенопласта, пеноизола, других строительных материалов, требует соблюдения технических предписаний и строительных нормативов.

Таким образом, фундамент с цокольным этажом считается самым надежным и практичным основанием.

Его лучше всего не закладывать своими руками, поскольку любая ошибка, допущенная в процессе выполнения строительных работ, может привести к ухудшению несущей способности и других характеристик основания.

Смотрите видео-подборку по устройству цокольного этажа:

proffu.ru
