Устройство регулятора давления воды в квартире – принцип работы, виды, правила монтажа, цены, производители

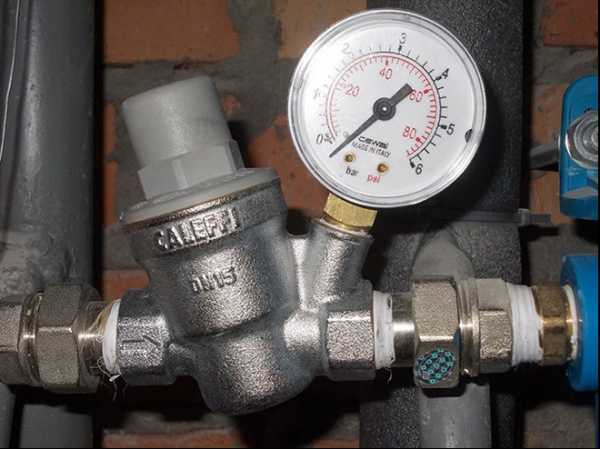

Правильное место установки регулятора давления воды в квартире

Содержание:

  • Что собой представляет устройство
  • Принцип работы
  • Установка редуктора
  • Неисправности редуктора

Многие хозяева новостроек задаются вопросом, нужен ли регулятор давления воды в квартире. Здесь ответ очевиден: да. Дело в том, что такое устройство позволяет защитить сантехнические приборы от скачков напора и гидравлических ударов. Чтобы добиться максимального эффекта, необходимо правильно выбрать место установки редуктора давления воды. Но, прежде всего, стоит ознакомиться с устройством и особенностями его монтажа.

Что собой представляет устройство

Редуктор давления воды – это устройство, с помощью которого осуществляется регулировка скорости прохождения воды. Иными словами, с помощью редуктора можно поднять или понизить давление жидкости в водопроводе. Устройство обладает высокой функциональностью, что объясняет его популярность.

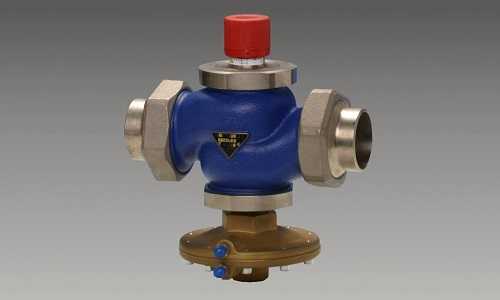

Существуют различные виды редукторов давления воды в квартире

В основе регулятора находится механический датчик давления, с помощью которого производится управление механизмом, ограничивающим подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства разделяются на такие изделия:

  • бытовые;
  • коммерческие;
  • промышленные.

Помимо этого, регуляторы давления воды классифицируют по другим параметрам, таким как:

  • Материал корпуса. Для изготовления устройства используют латунь, никелированную или хромированную сталь.
  • Рабочая температура. Так, модели, которые работают до 40 градусов, устанавливают на систему холодного водоснабжения. Для горячей воды используются редукторы с рабочей температурой от 65 до 90 градусов. Запрещается использование «холодных» регуляторов на горячем водопроводе, так как это приведет к их быстрому износу.
  • Способ крепления. Редукторы давления могут монтироваться путем резьбового соединения или же с помощью фитингов.
  • Диаметр и резьба.

Все эти особенности необходимо учесть при выборе редуктора давления воды в водопроводе. Это позволит приобрести подходящий вариант для того или иного контура.

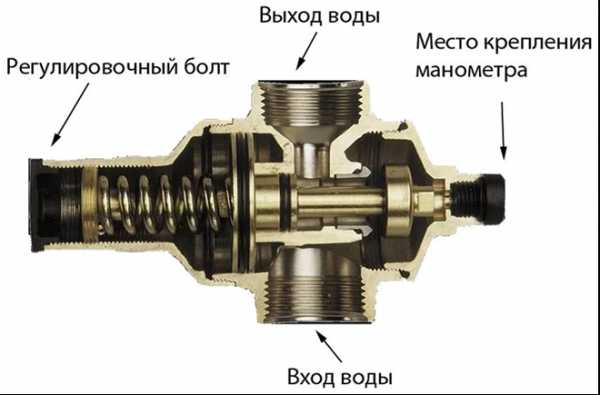

Принцип работы

В процессе работы давит на подпружиненную мембрану, которая размещена в датчике давления. При этом учитываются настройки датчика. Так, вода может преодолевать сопротивление пружины или же нет. При недостаточном давлении мембрана остается в исходном положении и редуктор не влияет на скорость потока жидкости. Но, если напор воды значительно превышает сопротивление пружины, то мембрана начинает двигаться. В результате в работу вступает поршень или клапан.

Важность регулятора давления воды в квартире

Во время гидравлического удара давление воды значительно возрастает и может достигнуть несколько десятков атмосфер. Такой моментальный скачок может привести к разрушению системы или повреждению сантехнических приборов. Поэтому специалисты рекомендуют устанавливать редуктор даже в тех системах, где риск возникновения гидравлического удара невысок.

Поршень и датчик давления образуют замкнутую систему, которая приводится в движение при малейшем изменении напора воды. Датчик в свою очередь размещается после клапана или поршня. Это позволяет контролировать и регулировать давление воды до полного прекращения гидравлического удара.

Важно: К сожалению, вода в трубопроводах может иметь в своем составе мелкие частицы инородных материалов. Когда грязь попадает между корпусом и клапаном или поршнем, то повышается износ конструктивных элементов устройства. В результате срок его эксплуатации значительно сокращается. Поэтому специалисты рекомендуют устанавливать в систему фильтры тонкой и грубой очистки. Это позволит не только защитить редуктор от загрязнения, но и увеличит его срок эксплуатации и эффективность работы. Существуют модели редукторов воды с встроенным фильтром грубой очистки, правда и стоимость их сразу возрастают. В любом случае установить фильтр перед редуктором и счетчиком воды необходимо.

Установка редуктора

Согласно правилам по водоснабжению и канализации, монтаж редуктора давления воды должен проводиться непосредственно после запорной арматуры. Устройства устанавливают до приборов учета, что позволит защитить их от гидравлического удара, а также обеспечит точность показаний. Поэтому такое место установки считается самым подходящим и разумным. Но, иногда бывают ситуации, когда нет возможности провести монтаж именно на этом отрезке трубопровода.

Установка регулятора давления воды проводится в соответствии некоторых правил. До прибора учета не должно быть возможности забора воды. А это значит, что пробки, которые используются для промывки фильтра, будут опломбированы. Это исключит возможность обслуживания редуктора. Решить проблему можно несколькими путями.

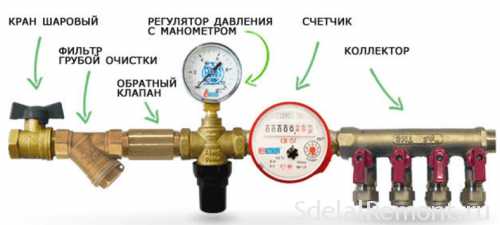

Схема установки регулятора давления воды в квартире

Первый метод подразумевает установку дополнительных манометров, которые дадут возможность провести более точную подстройку устройства. Во втором случае установка редуктора давления производится непосредственно перед коллектором. Именно этот вариант чаще всего используют опытные сантехники.

Иногда нет возможности установки регулятора на вводе системы. В результате некоторые узлы остаются без защиты перед гидравлическим ударом и перепадом давления в трубопроводе. Для решения проблемы используют примитивные модели редукторов. Они не регулируются, но вполне сойдут для защиты узлов системы от гидравлического удара.

Видео: Место установки редуктора. ДО или ПОСЛЕ счётчика???

Неисправности редуктора

К сожалению, редукторы рано или поздно могут выйти из строя. Неисправное устройство пропускает воду и не способно регулировать ее давление. Чтобы решить проблему, необходимо первоначально выполнить промывку встроенного фильтра и самого механизма. Если промывка не дала желаемого результата, то причина кроется в механической неисправности устройства. Это может быть последствием заводского брака, неправильной или длительной эксплуатации редуктора. Возможное решение проблемы это регулировка редуктора давления воды.

Также неисправности редуктора могут быть вызваны лопнувшей пружиной, а также износом мембраны или поршня. Некоторые детали есть в продаже, что позволит произвести частичный ремонт регулятора. В остальных случаях единственный вариант – полная замена редуктора. Дальнейшая эксплуатация неисправного устройства приведет к его полному выходу из строя. В результате он перестанет выполнять свои функции.

Видео: Редуктор давления

Источник

Тематический материал

kladrus.ru

устройство, установка, регулирование и другие аспекты использования

Для чего следует устанавливать редуктор давления воды? Чтобы наша водопроводная система и подключенные к ней сантехнические устройства долго и надежно работали, необходимо вмонтировать в водопровод прибор, который будет стабилизировать давление и поможет избежать аварий и поломок.

Основные функции регулятора воды и его типы

Водопроводные сети, как и газовые, канализационные, электрические, относятся к инженерным коммуникациям, без которых не обходится ни один современный жилой дом. Задача водопроводной системы заключается в подаче воды от насосных станций в магистраль под большим давлением. При попадании воды в абонентские сети ее давление снижается до уровня, который должен соответствовать утвержденным нормам и составлять от 4 до 8 атмосфер.

Поддержание нормального давления воды в квартире является очень важным условием для безаварийного функционирования водопроводных труб, системы отопления и бытовых приборов, таких как котлы водонагревателей, стиральные машины, посудомоечные и так далее. Для снижения давления воды в системе водоснабжения специалисты рекомендуют встраивать в нее редукторы давления. Их предназначением является защита от гидравлических ударов и поддержание стабильного напора в системе. Корректор давления воды работает без дополнения электромеханики и регуляцию подачи воды производит автоматически. Его способность функционировать при низких температурах или высоких в системах отопления и подаче горячей воды определяется значением рабочих температур и их диапазоном.

Промышленность производит 3 вида гидрорегуляторов: мембранные, поршневые и проточные. Некоторые из них имеют высокую цену. Они обладают высокой чувствительностью к различным нестандартным ситуациям. Происходит это потому, что оборудование водоканала старое и нерегулируемое, оно часто создает напряжение в водопроводе, особенно в ночное время. Это приводит к повышению давления воды в квартире. Грубые условия эксплуатации редукторов приводят их к преждевременному выходу из рабочего состояния.


Типы регуляторов и их свойства

Чаще всего жильцов жилых домов побуждает установить регулятор давления воды в системе наличие чувствительных к перепадам давления агрегатов, таких как смесители термостатические или баки для подогрева воды.

Чтобы надежно обезопасить бытовые приборы от гидроударов, надо знать принцип работы регулятора давления воды, разобраться, какой тип для чего предназначен, какие имеет достоинства и недостатки. Только после этого можно выбрать наиболее подходящий прибор.

В целом редуктор давления воды представляет собой стальной герметический корпус. Он имеет 2 патрубка с внутренней резьбой для входа и выхода. У некоторых имеется трубка для подключения манометра и регулировочный винт. Выпускаются установки, укомплектованные манометром и без них.

Мембранный редуктор надежен и не требует дополнительных настроек. Он имеет широкую пропускную способность, выдерживая движение потока со скоростью 0,5-3 м³/час. Его основным элементом служит мембрана, соединенная с пружиной, которая заключена в герметичную камеру для защиты от засорения. При скачках напряжения пружина сжимается и воздействует на клапан понижения давления, уменьшая поток воды. При падении напора клапан, наоборот, шире открываясь, увеличивает пропуск потока.

Мембранный регулятор давления воды имеет следующие недостатки: достаточное количество подвижных деталей и сложность замены.

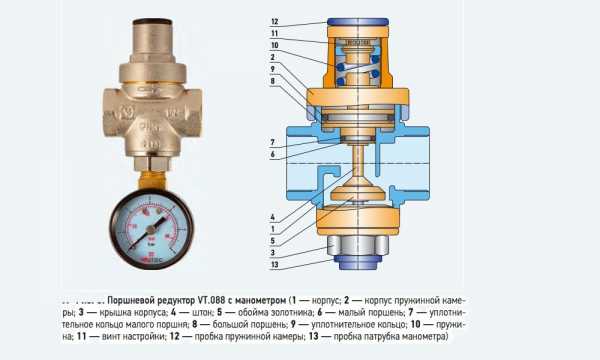

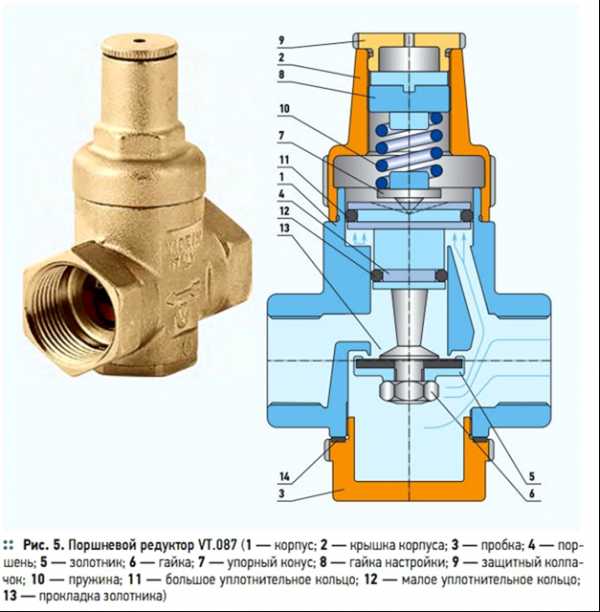

Основным преимуществом поршневого редуктора является его простота. С помощью подпружиненного поршня производится регулирование напора в водопроводе. Встроенный специальный вентиль, вращаясь, сжимает или отпускает пружину, тем самым регулируя входное отверстие. Поршневой регулятор более простой по конструкции и более дешевый, поэтому и шире применяется.

Недостатком таких устройств является необходимость фильтровать воду. Без очистки они быстро засоряются и ломаются. По этой причине стали выпускаться поршневые регуляторы давления воды в комплекте с фильтром, что позволяет им управлять потоком при давлении 1-5 атмосфер.

Проточные редукторы не имеют подвижных деталей, что позволяет им быть долговечными, надежными и недорогими. В их корпус встроен дополнительный узел, представляющий многочисленный лабиринт отверстий. Такая схема позволяет гасить скорость потока, который, входя в лабиринт, разделяется на много струй. При прохождении потока по извилинам и поворотам давление снижается. Работает проточный корректор под давлением 0,5-3 атмосфер.

Недостаток проточного корректора давления — в необходимости применять дополнительный клапан или регулятор на входной трубе.

Установка гидрорегуляторов

Поскольку предназначение устройства заключается в снижении напряжения в водопроводе, то подключать редуктор следует к стояку за счетчиком воды и фильтром механической очистки. Желательно, чтобы труба имела горизонтальное направление. Агрегат должен находиться между двумя запорными вентилями. Это условие необходимо выполнять, чтобы производить настойку при отсутствии движения воды. Установка прибора будет снижать напряжение в системе до необходимого уровня и поддерживать нужное давление воды в квартире. Установка регулятора должна осуществляться в вертикальном положении, не допускается горизонтальное или наклонное положение. Это обязательная схема монтажа. Манометр должен находиться вверху. Монтаж можно производить самостоятельно, если имеется опыт. В противном случае это ответственное дело лучше поручить специалисту.

Производить настройку корректора нужно по показаниям манометра. Если в вашем приборе его нет, то следует купить указатель давления. Он имеет невысокую цену, а пользу принесет большую. Для регулировки давления следует предназначенным вентилем установить показатель манометра так, чтоб он совпадал с паспортными показателями защищаемого оборудования.

Таким образом, с применением регуляторов давления воды повышается безопасность бытовых устройств и водопровода и защита их от аварийных ситуаций и поломок.

Производить настройку корректора нужно по показаниям манометра. Если в вашем приборе его нет, то следует купить указатель давления. Он имеет невысокую цену, а пользу принесет большую. Для регулировки давления следует предназначенным вентилем установить показатель манометра так, чтоб он совпадал с паспортными показателями защищаемого оборудования.

Таким образом, с применением регуляторов давления воды повышается безопасность бытовых устройств и водопровода и защита их от аварийных ситуаций и поломок.

Смотрите также


pikucha.ru

Регулятор давления воды в системе водоснабжения

Регулятор давления воды в системе водоснабжения

Перепады давления в системе снабжения водой часто становятся причиной неисправностей сантехнических устройств, что приводит к утечкам воды различного рода. Чтобы предотвратить перепады давления в трубопроводах и защитить запорную арматуру и систему трубопроводов от порывов необходимо установить регулятор давления воды. регулировка давления воды в системе водоснабжения осуществляется во вновь построенных жилых домах.

Принцип работы

Принцип работы регулятора

Это устройство служит для поддержания водяного давления в определенном диапазоне. Регулятор давления выравнивает его, уменьшая его величину при возрастании, и увеличивая при падении. По устройству такие регуляторы делятся на два вида.

Регулятор со стабилизацией до места монтажа

Такой прибор сантехники называют «до себя». Такой тип приборов действует по принципу регулировки проходного сечения. При снижении давления меньше положенного, клапан открывается, выполняя большую свободу прохождению воды. При увеличении давления больше нормы, клапан закрывается, что способствует ухудшению проходимости воды, в результате давление в системе уменьшается. Управление клапаном производится посредством сервопривода.

Такие регулирующие устройства называют пропорциональными. Их свойство пропускать воду пропорционально изменению давления от нормы. Такой редуктор давления воды в системе водоснабжения обычно монтируют на насосных станциях. В домашних условиях они практически не используются.

Регулятор со стабилизацией после места монтажа

Таким приборам специалисты дали название «после себя». Работа такого прибора подобна действию предыдущему рассмотренному устройству. Он также изменяет размер сечения трубы, увеличивая или уменьшая давление в ней. При этом изменение позиции клапана осуществляется от энергии напора воды.

Регулятор со стабилизацией после места монтажа

Регулирующий клапан расположен таким образом, что мембрана повернута в сторону исходящего потока воды. С другой стороны в мембрану упирается пружина, противодействуя силе давления воды. Во время уменьшения давления пружина становится слабее и приоткрывает клапан, давая возможность прохождению воды. Когда рабочее давление в системе водоснабжения увеличивается, наоборот, происходит сжатие пружины, и как следствие, проход воды перекрывается. Прибор имеет простую конструкцию, компактный и надежный корпус. Это дает возможность широко применять его для управления давлением в домашней водопроводной системе.

Преимущества системы водоснабжения с регулятором давления

  1. Поддерживается определенная величина давления в части водопроводной системы, которая расположена на территории жилья собственника. Поэтому в домашних условиях обычно применяются регуляторы «после себя», монтируемые на входе трубы в здание или квартиру. Наиболее популярна установка регулятора в многоэтажных зданиях. Там для гарантии напора воды устанавливают вспомогательные насосы, после которых величина давления значительно превышает допустимое значение для бытовых устройств: посудомоечной или стиральной машины. Поэтому течь возникает обычно в месте подключения.
  2. Установка регулятора дает возможность защитить приборы и оборудование от гидравлических ударов в водопроводе.
  3. Наличие регулятора давления обеспечивает нормальное давление в трубопроводах, и давление в расширительном бачке водоснабжения. Его величина будет гарантировать безопасную работу оборудования. Если в доме имеется накопительный бойлер на 5 атмосфер, то лишнее давление будет сбрасываться, сливая воду. При низком давлении проточный нагреватель воды не включится. Там, где установлен регулятор давления, такие проблемы отсутствуют.
  4. РДВ дает возможность уменьшить расход воды. При открывании крана для утренних процедур выльется значительно больше воды при высоком давлении.
  5. В аварийных ситуациях в водопроводной сети, когда давление в трубах водоснабжения нормальное, то вероятность затопления меньше, чем при сильном напоре.

Советы по выбору РДВ

Регулятор давления воды

Бытовые регуляторы бывают мембранными и поршневыми. Вторые из них имеют высокую чувствительность к качеству воды и используют я только для монтажа вспомогательных фильтров. Поршень может заклинить от проникновения грязи, в результате прибор не будет работать.

Мембранные регуляторы в этом отношении являются более надежными и применяются в любых сетях водоснабжения. Но при их использовании нужно следить за тем, чтобы мембрана была целой, при проведении технического обслуживания по рекомендациям изготовителя.

При выборе регулятора нужно обращать внимание на технические параметры:

  • температуру воды;
  • давление на выходе;
  • входное давление.

Величину давления на выходе выбирают по характеристикам бытовых устройств. Чаще всего выбирают РДВ на 4 атмосферы. Для управления давлением холодной воды следует выбирать регулятор с рабочей температурой не более 40 градусов, а для горячей воды можно выбрать температуру до 130 градусов.

Чтобы гарантировать удобное техническое обслуживание и простой доступ к РДВ, перед регулятором и после него устанавливают запорные краны. Регулятор устанавливается после места ввода трубы в здание, но перед водяными счетчиками. Для оптимальной настройки работы РДВ его снабжают манометром.

Датчик давления воды в системе водоснабжения

Правильная работа водоснабжения – важный атрибут комфорта проживания людей. Часто приходится организовывать свою сеть водопровода, так как не везде имеется центральная система. Для повышения срока эксплуатации оборудования, подключенного к системе водоснабжения, устанавливают датчик давления.

Этот прибор по-другому называют реле давления. Обычно насосные станции имеют в комплекте такое устройство. Датчик заблаговременно настраивается в заводских условиях. Он должен обеспечивать нормальную частоту запуска и остановки водяного насоса.

Датчик давления воды в системе водоснабжения

Если датчик нормально настроен и работает, то насос будет работать долгое время. Иначе насос быстро перегреется и выйдет из строя.

Виды датчиков давления воды

В торговой сети предлагается большое количество зарубежных и отечественных приборов для систем водоснабжения. Имеются простые отечественные модели, и дорогостоящие варианты зарубежных производителей.

Все датчики делятся на два вида:

  • механические приборы;
  • электронные датчики.

Первый вид имеет мембрану, реагирующую на давление воды, замыкает контакты. При небольшом давлении насос включается, а при низком выключается.

Электронные датчики отправляют сигнал в систему регулирования о том, насколько деформировалась мембрана. Эта информация обрабатывается, и выдается команда на отключение или включение водяного насоса. Такой прибор имеет высокую чувствительность на отклонение давления, и снабжен специальной защитой, когда нет воды.

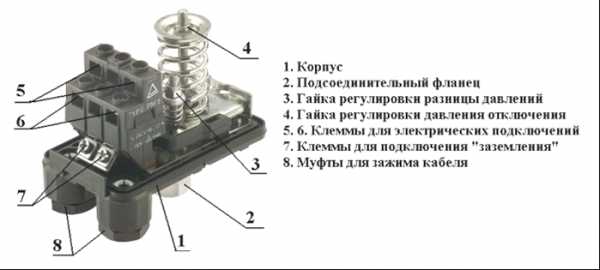

Конструктивные особенности

Датчик давления воды можно по-другому назвать реле давления. Оно выглядит в виде черного пластикового корпуса со штуцерами. К ним подключают гидравлический аккумулятор.

Конструктивные особенности

В некоторых случаях реле устанавливают совместно с манометром на корпусе помпы. Внутрь корпуса входят провода от катушки насоса. Если открыть крышку, то можно увидеть внутренности – две вертикальные пружины, расположенные на металлической пластине. Пружинами регулируется давление воды.

Также имеется группа контактов, подключенная к проводке насоса. Пружины имеют разный диаметр. Большая пружина установлена на ось и зафиксирована гайкой. Если вращать гайку, то можно настроить усилие сжатия пружины. На пластине имеются метки в виде стрелок, которые ориентируют направление вращения гайки для выполнения регулировки.

Мембрана и реле очень чувствительны на поворот гайки при регулировке срабатывания. Поэтому вращать гайку нужно аккуратно. Маленькая пружина необходима для регулировки разницы между давлением воды и запуском насоса. Под металлической пластиной расположена мембрана с водой под высоким давлением. Пластина преодолевает усилие пружин благодаря давлению воды, чем размыкает или замыкает контакты.

Способ регулировки

Реле давления воды в системе водоснабжения регулируется довольно просто. Обычно регулировку приходится производить в следующих случаях – при введении в эксплуатацию водопровода после ремонта, и при изменении или модификации гидроаккумулятора и водопровода.

Перед началом регулировки необходимо выполнить следующие мероприятия:

  • предупредить жильцов, что во время регулировки давления нельзя пользоваться сантехническими устройствами;
  • закрыть краны и проверить отсутствие протеканий в соединениях сантехнических устройств;
  • проверьте давление в гидравлическом аккумуляторе, если есть нестабильность, то его нужно настроить до нормы.
Порядок регулировки реле давления
  1. Включить насос для определения момента отключения мотора при наибольшем давлении. Чаще всего на новых реле давление не повышается больше 2-х атмосфер. Этого достаточно для обычного жилого дома.
  2. Если насос отключится на трех атмосферах и более, то следует произвести регулировку путем вращения гайки малой пружинки против часовой стрелки. Регулировку нужно производить осторожно, зная о высокой чувствительности реле.
  3. Включить насос и посмотреть показания манометра. Нормальным будет давление, не превышающее трех атмосфер.
  4. Краном сбросить напор воды и отметить показание манометра, когда осуществляется включение насосной станции.
  5. Для уменьшения нижней границы давления нужно настроить позицию большой пружины. Подобно малой пружины нужно вращать против часовой стрелки гайку, затем включить насос и отметить показания манометра. Нормальным будет давление 1,9 атмосфер.

Неисправности реле давления воды

Положительным фактором таких реле относится надежная и простая конструкция. Если в трубах нет воздуха и нормально настроены границы срабатывания, то прибор будет работать длительное время. Реле требует периодического обслуживания и проверки механических узлов, чистки и регулировки контактов. Бывает, что реле работает неравномерно, или не отключается на порогах срабатывания. В такой ситуации нужно осторожно постучать деревянной палкой по корпусу прибора, и он заработает.

Не следует торопиться регулировать срабатывание устройства или покупать новое реле. Причиной может быть мусор или песок, попавший в полость мембраны. Для решения этого вопроса необходимо:

  • открутить 4 болта на дне корпуса реле, снять металлическую накладку со штуцером и крышку;
  • промыть мембрану и полость от грязи и песка;
  • установить все детали на свое место и закрыть крышку;
  • настроить пороги срабатывания и проверить работу реле на предмет отключения электродвигателя.

Кроме мембраны и контактов можно произвести смазку шарнира густой смазкой. Эту операцию можно производить не чаще одного раза в год. Регулировка границ срабатывания реле производится просто, если система нормально работает, нет утечек воды в соединениях. Если учесть, что чистить и обслуживать систему снабжения водой приходится часто, то следует разобраться в вопросе регулировки реле, и самостоятельно контролировать работу реле по мере надобности.

Легионелла в водоснабжении

В искусственных и природных водных системах могут встречаться легионеллы. Это микроорганизмы, обитающие в системах водоснабжения. В трубопроводах горячего водоснабжения обычно небольшая концентрация легионелл, но иногда она резко увеличивается. Существуют условия, при которых легионеллы в горячем снабжении водой быстро размножаются. Это температура в диапазоне 25-42 градуса, застой воды, осадок в трубах.

Вирус распространяется в сообществах микробов, поэтому грязная вода является причиной повышения заболеваемости. Чтобы защитить систему водоснабжения от легионелл, нужно создать надежную систему очистки воды. Эта даст возможность уменьшить число микроорганизмов, соответственно для размножения легионелл не будет среди питания.

Сегодня против легионеллы обычно применяется предварительное хлорирование воды. Если рассматривать индивидуальную систему водоснабжения, легионеллы могут размножаться на открытых местах, например, в накопительных бачках. Если вода не применяется длительное время, то число микроорганизмов в воде будет слишком большое, что повышает риск инфекционных заболеваний.

Для очистки воды выполняют химическую чистку воды, либо устанавливают обеззараживающие устройства, например, угольный фильтр, ультрафиолетовый излучатель.
