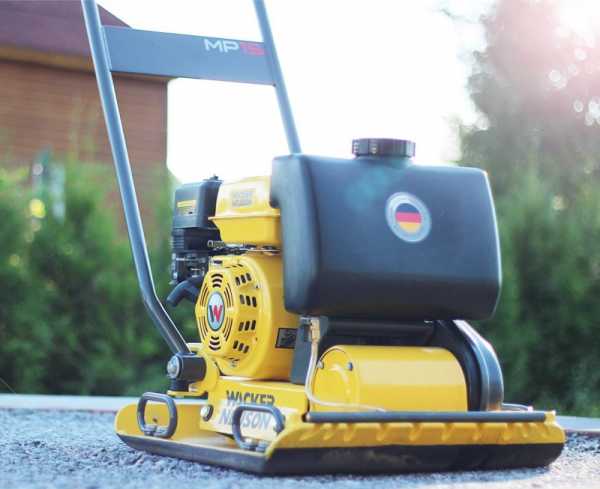

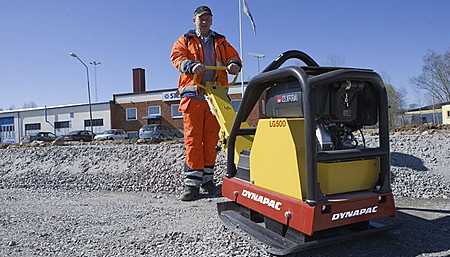

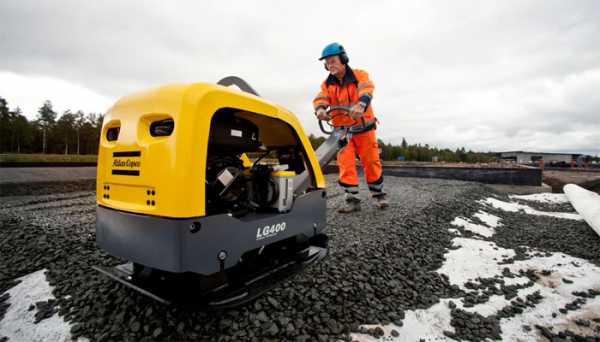

Бензиновая виброплита. Устройство и характеристики

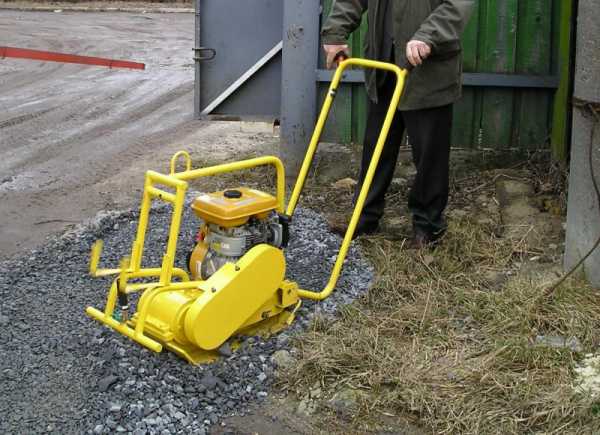

Долговечность и надежность дорожного покрытия или построенного здания, особенно высотного, зависит от качественной подготовки основания. Примеров деформации грунта, при недобросовестной подготовке подложек, испытывающих длительные нагрузки, достаточно, вспомнить исторический казус – Пизанскую башню. Одним из критериев надежности основания является достаточная плотность подложки, стандартные значения этого условия достигаются уплотнением грунта специальными строительными машинами – катками или бензиновыми виброплитами.

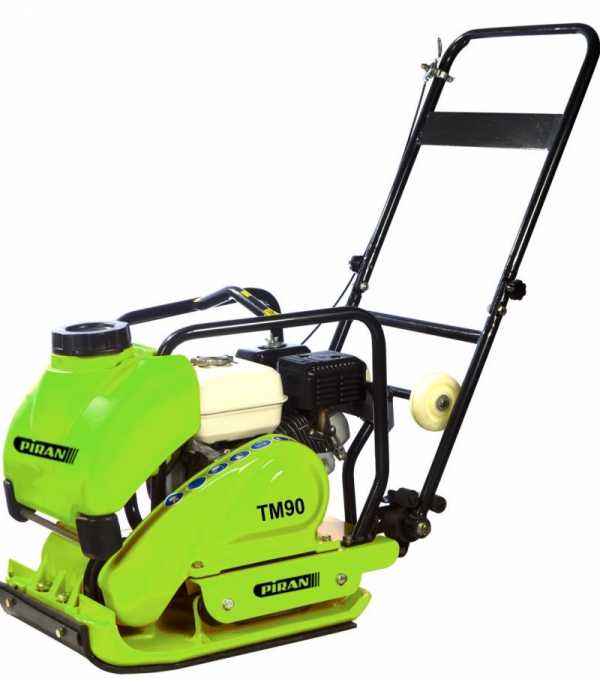

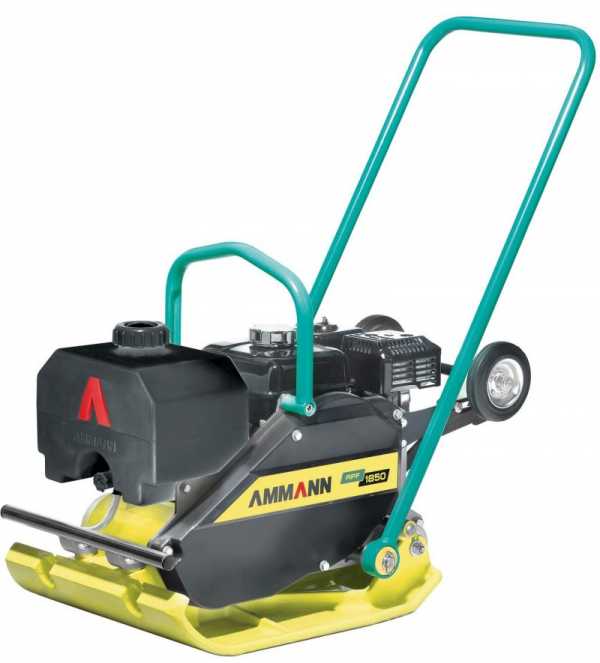

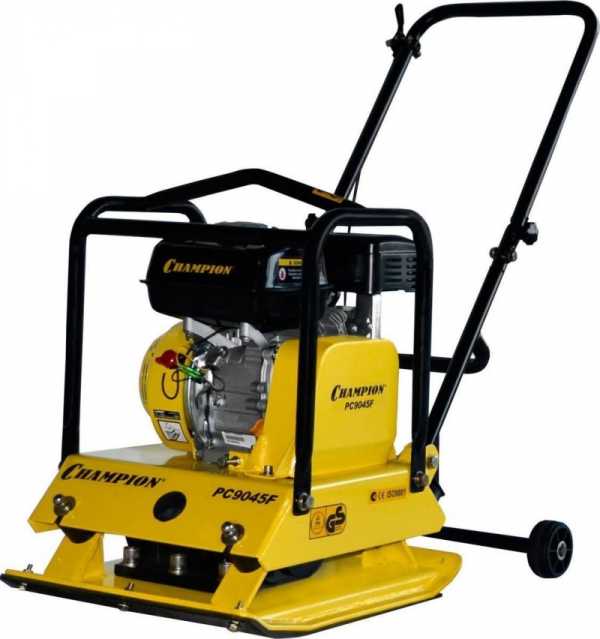

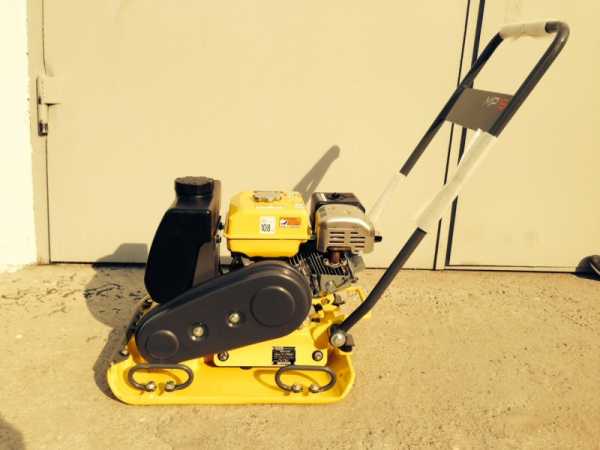

Устройство и конструктивные особенности бензиновой виброплиты

Как следует из названия машины, уплотнение выполняется ударной вибрацией.

Основные части механизма:

  • опорная плита;
  • вибратор-эксцентрик;
  • двигатель бензиновый, дизельный или электрический.

Связывание сыпучей массы производится вибрациями эксцентрика в дебалансе, приводимого в действие двигателем. Вибрационная энергия неуравновешенной детали передается на массивную подошву машины и далее на трамбуемую поверхность.

Опорная плита

Подошва бензиновой виброплиты, как основной рабочий элемент машины, должна удовлетворять следующим требованиям:

  • достаточная масса;
  • высокая износостойкость;
  • оптимальная рабочая площадь.

Достаточная масса и площадь подошвы позволяют произвести качественное уплотнение, в то же время, эти параметры увеличивают общий вес механизма.

Материалом для рабочей платформы являются чугун или сталь. Чугун с добавлением шаровидного графита, обладает более высокой степенью упругости по сравнению с базовым материалом, и более продолжительное время эксплуатации трамбовочной платформы. Сталь используется в виде листов, толщиной от 8 мм, или профильного проката.

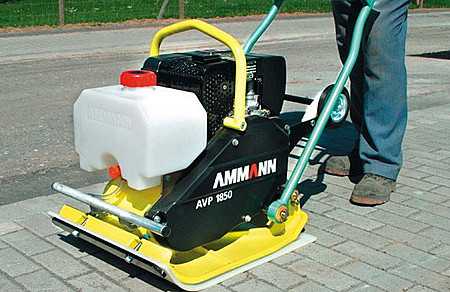

В случае работы с тротуарной плиткой или брусчаткой на подошву бензиновой виброплиты одевается резиновый или полиуретановый коврик. Подобные меры позволят избежать шоковых нагрузок на материал, подвергающийся уплотнению.

Рабочая площадка виброплиты имеет закругленные края, способствующие плавному движению, и усиливается ребрами жесткости.

Цилиндрический вибратор

Основной элемент, создающий вибрацию – эксцентрик, принцип его действия как у маховика. Конструктивно представляет собой вал со сдвинутым центром тяжести.

Движение маховика по окружности создает вертикальные перемещения трамбовочного башмака вверх-вниз. Прохождение маховика по нижней части окружности создает эффект давления, движение по верхнему полукругу формирует перемещение вверх и дополнительно придает механизму небольшое горизонтальное движение вперед.

Движения эксцентрика на валу создают основные шумовые эффекты при работе машины.

Двигатель

Приводится в действие трамбовочное устройство двигателем. В зависимости от питания двигателя, ручная виброплита может быть:

-бензиновой;

-электрической;

-дизельной.

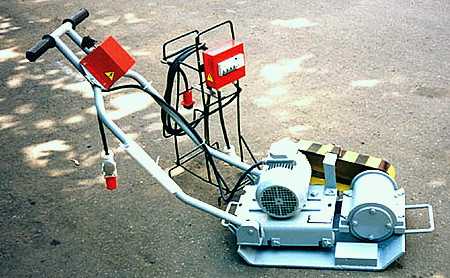

Электрические устройства жестко привязаны к источнику энергии, хотя имеют низкие уровни шумов и не загрязняют воздух. Электрическая виброплита больше подходит для работы в помещениях или для ландшафтных работ. Может применяться в подготовке кабельных траншей или дорожных работах. Мощные трамбовки потребляют значительное количество электроэнергии, что тоже мало приемлемо.

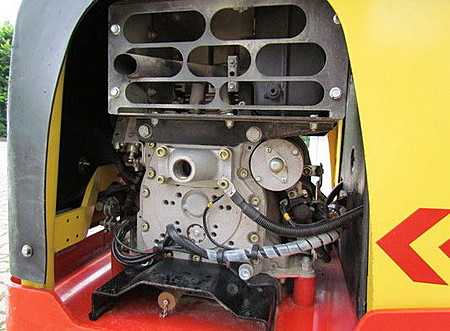

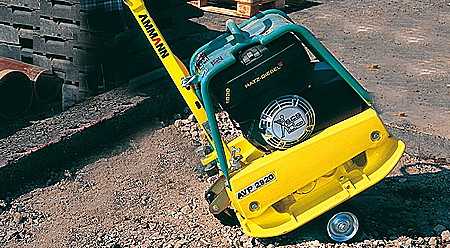

Дизельные вибрационные машины очень мощные, массивные и находят применение в профессиональных строительных работах связанных с большими площадями, подвергающимися трамбовке и требующих значительной глубины уплотнения материала. В тяжелых зимних условиях использование дизельного топлива может принести неудобства.

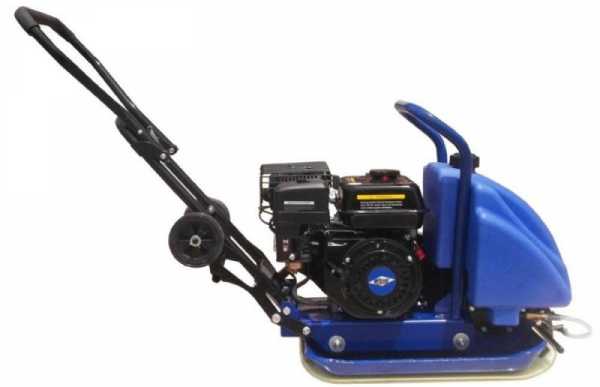

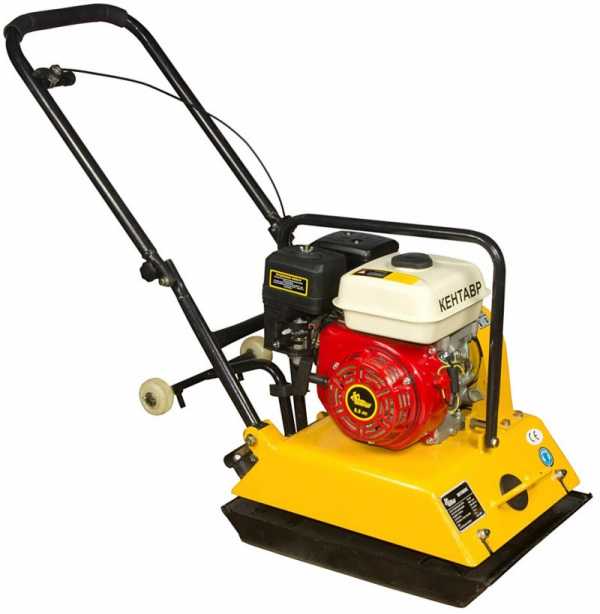

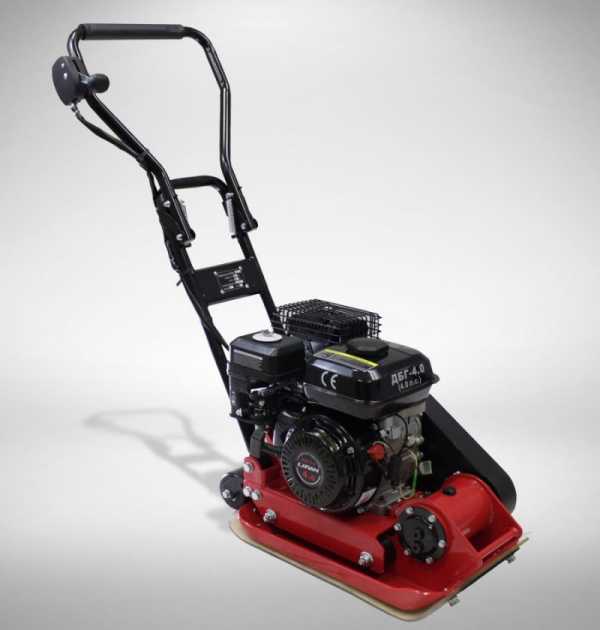

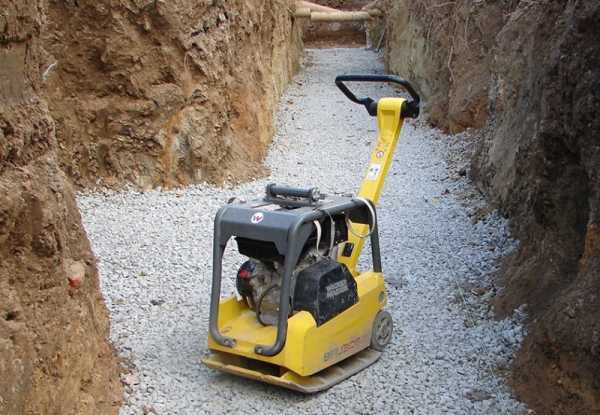

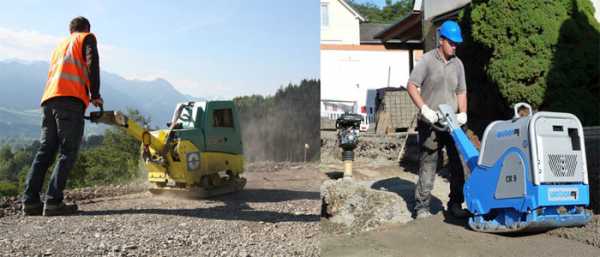

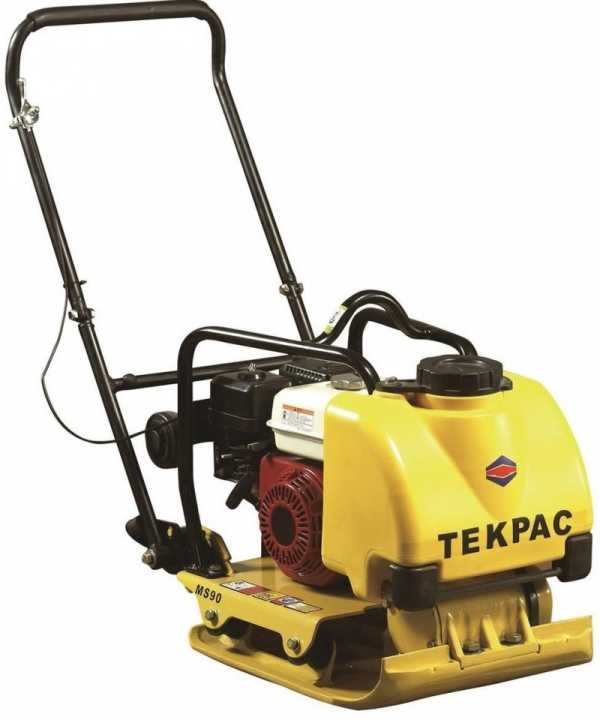

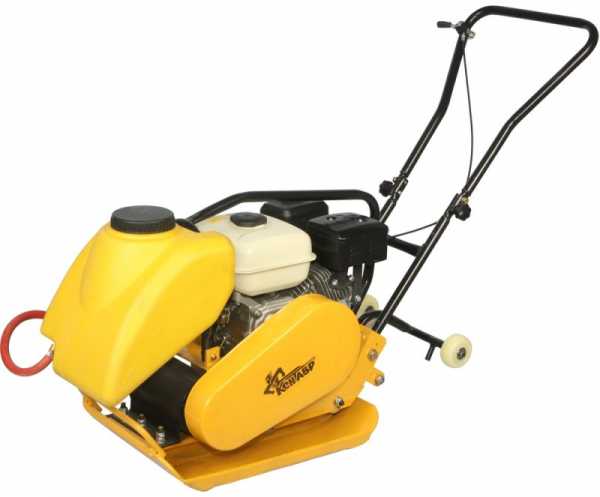

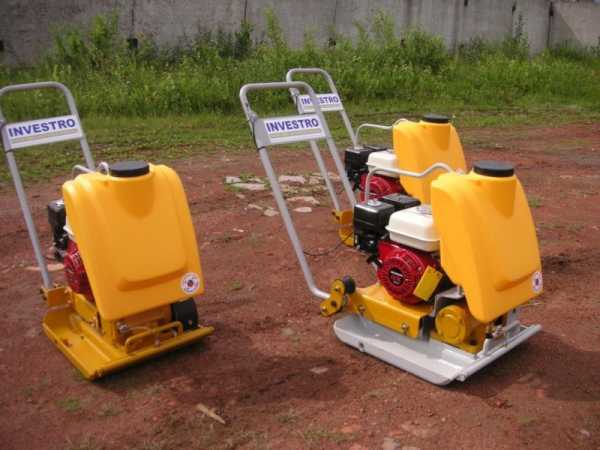

Бензиновая виброплита является универсальной и распространенной машиной в производстве трамбовочных работ. Ручная бензиновая виброплита позиционируется как недорогая, мобильная и неприхотливая в обслуживании машина. Находит применение в работах по благоустройству, дорожном строительстве, укладке кабелей, в строительстве зданий и парковочных стоянок.

Бензиновый мотор, которым оснащается агрегат – 4-х тактный, одно- или двухцилиндровый. Самые распространенные марки бензина, для заправки двигателей, АИ-92 или АИ-95. Добавления масел в топливо не требуется, охлаждение воздушное. Все это в совокупности, делает бензиновую виброплиту наиболее привлекательным инструментом для широкого спектра работ по уплотнению сыпучих материалов.


Рабочие характеристики бензиновых виброплит

Основные параметры, характеризующие оптимальную работу агрегата, это:

  • вес изделия;
  • сила виброудара;
  • площадь подошвы виброплиты;
  • двигатель.

Вес агрегата

Глубина уплотнения сыпучего материала напрямую зависит от величины веса машины. Чем больше масса вибромашины, тем глубже утрамбованный слой и выше производительность устройства. Этот показатель уменьшает число проходов для достижения проектных величин уплотнения.

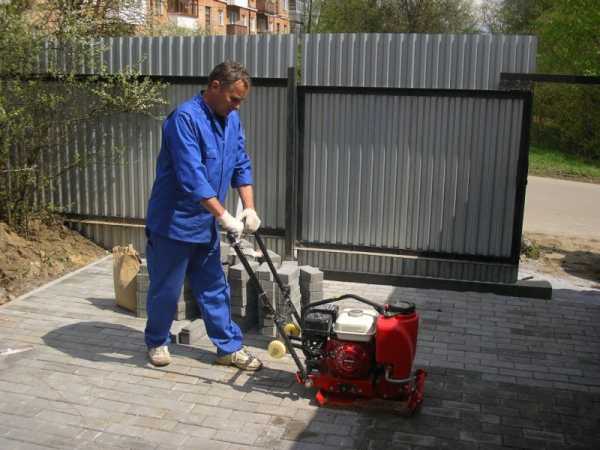

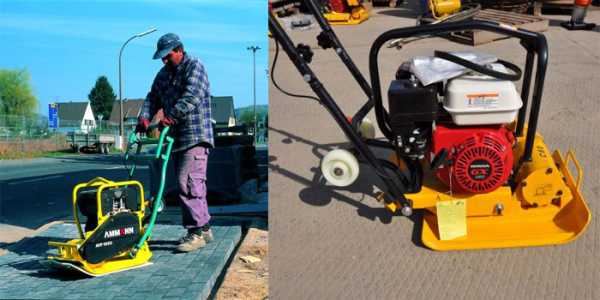

Для укладки тротуаров из брусчатки или плитки, вес машины, наоборот, может оказать негативное воздействие и привести к дефектам покрытия.

Виброусилие

По сути, этот параметр показывает величину сдавливающего усилия (кН), оказываемого подошвой плиты. Для эффективной работы с большими объемами сыпучих веществ, высокое значение силы давления приветствуется. Однако для внутридомовых работ или при укладке плиточных тротуаров эту величину ограничивают одной тонной абсолютного веса (1000 кН).

Площадь основания виброплиты

От общей площади башмака плиты зависит усилие, воздействующее на обрабатываемую поверхность. Вибрации распространяются по всей плоскости, и чем она больше, тем меньше усилие на единицу площади. Оптимальное соотношение этих параметров, главная задача производителя.

Двигатель устройства

В непростых условиях эксплуатации уплотнительной техники наиболее востребован – надежный и не капризный двигатель, не требующий исключительных условий обслуживания. Бензиновый ДВС достаточно хорошо отвечает этим требованиям.

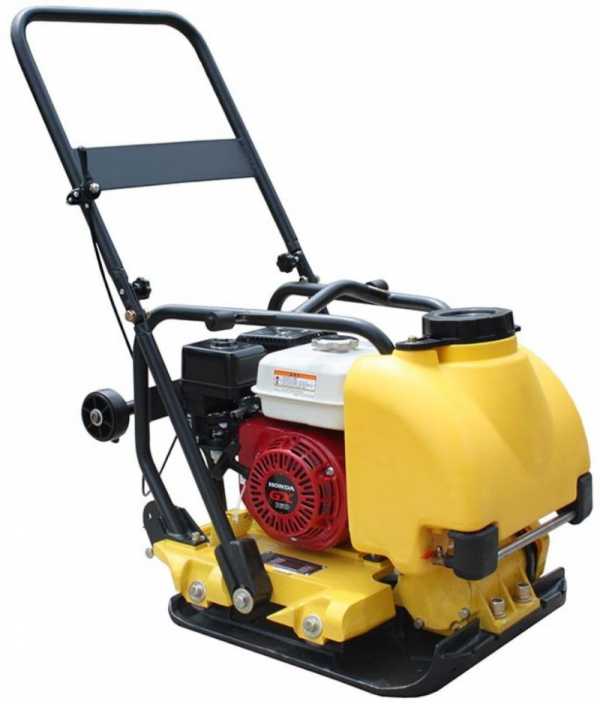

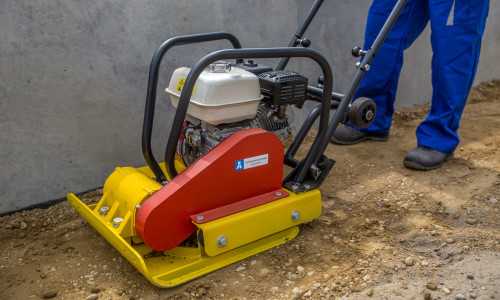

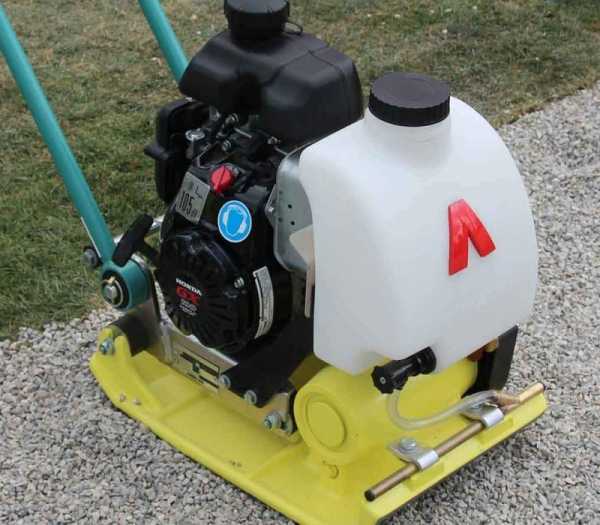

Чаще всего, на бензиновые виброплиты устанавливается четырехтактный японский двигатель Honda без редуктора. Так как разбрызгивание масла в картере двигателя осуществляет коленчатый вал, поперечные наклоны машины более 10º во время работы, не рекомендуются. Во всем остальном, технический уход за ДВС не составляет проблем.

Дополнительные технические параметры

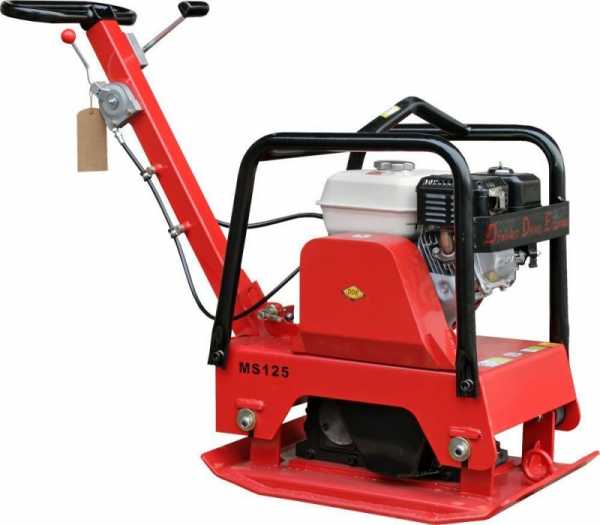

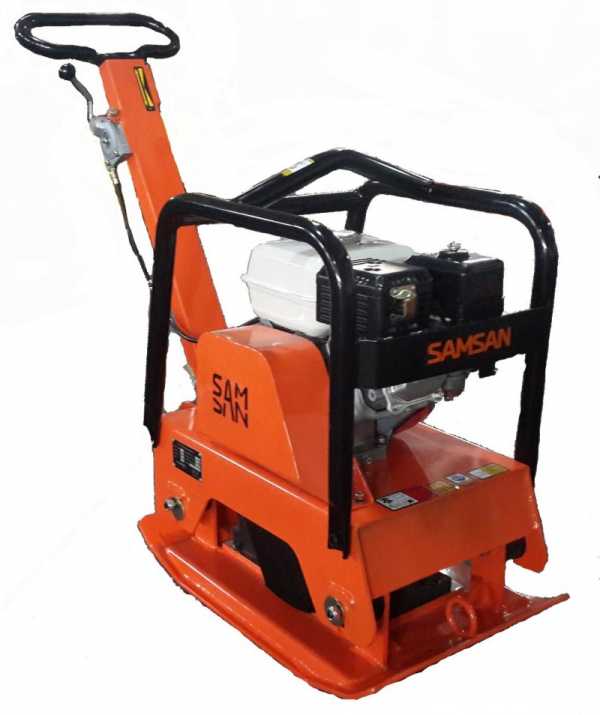

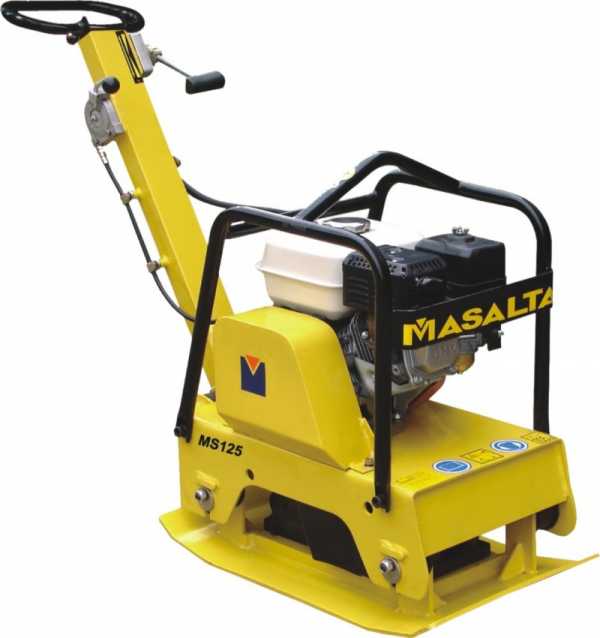

Конструктивно ручные бензиновые виброплиты могут изготавливаться с реверсивным или нереверсивным ходом. Нереверсивные или прямоходные машины двигаются в одном направлении, смена хода выполняется вручную с помощью колес. Реверсивные машины могут выполнять движение вперед и назад.

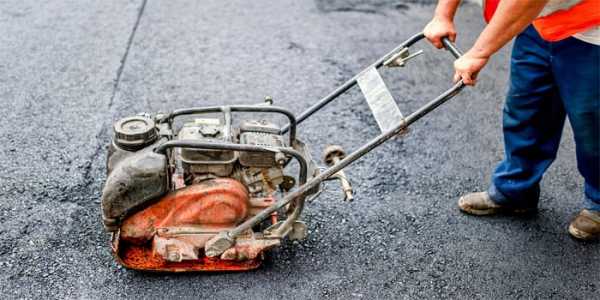

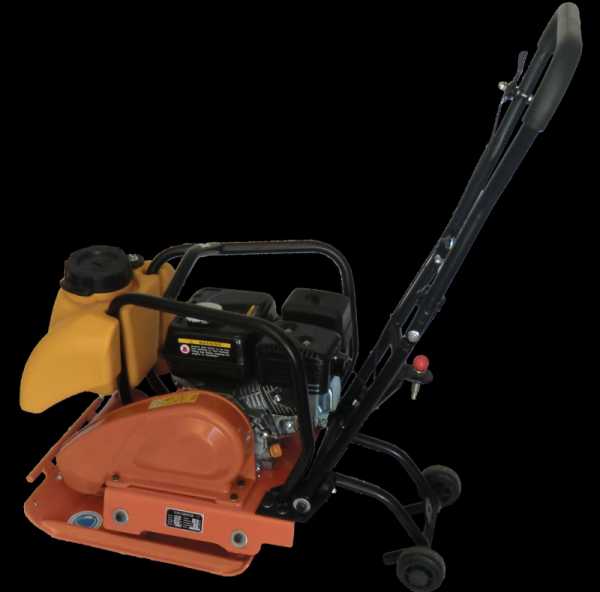

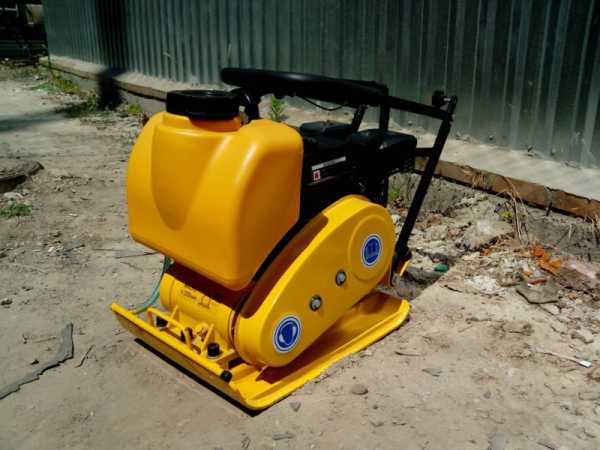

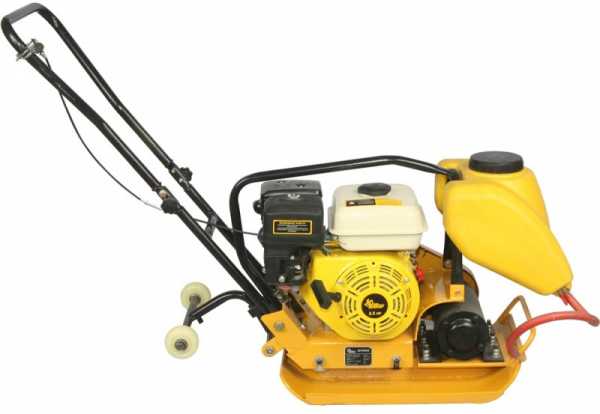

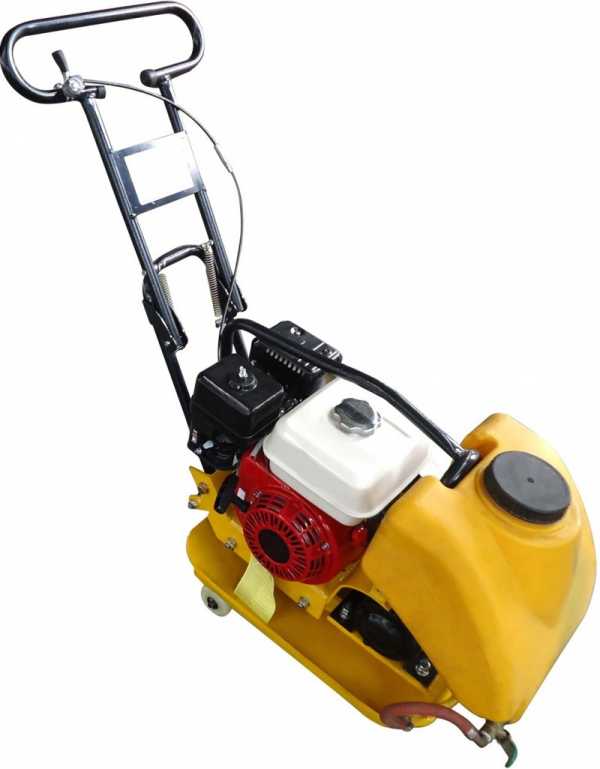

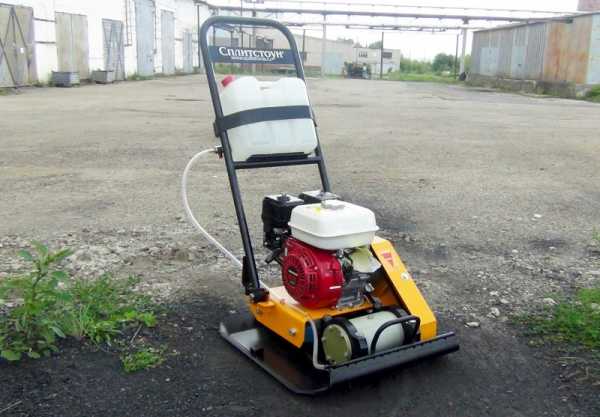

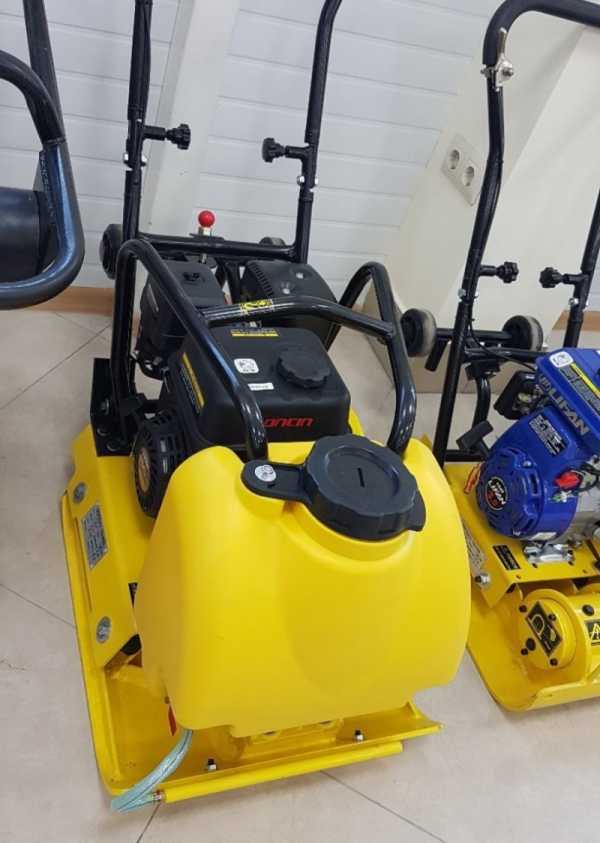

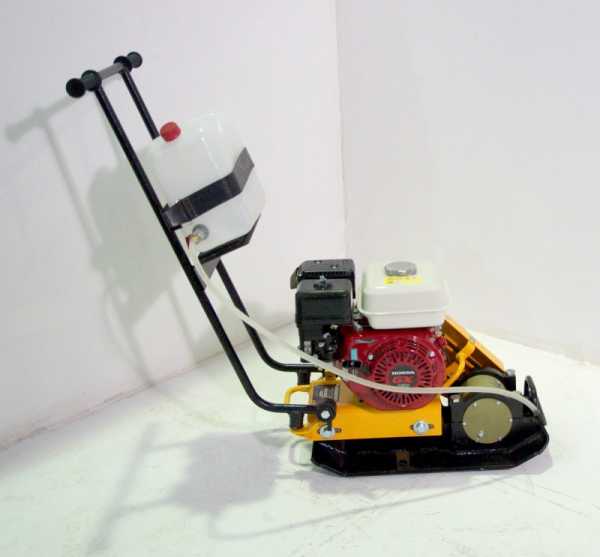

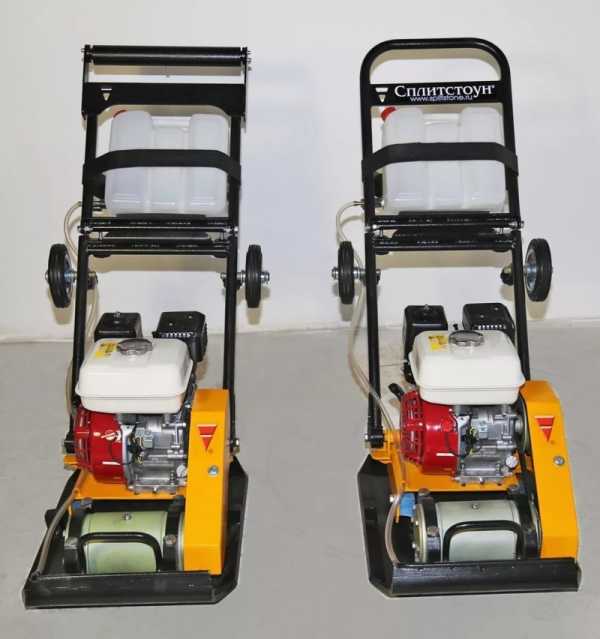

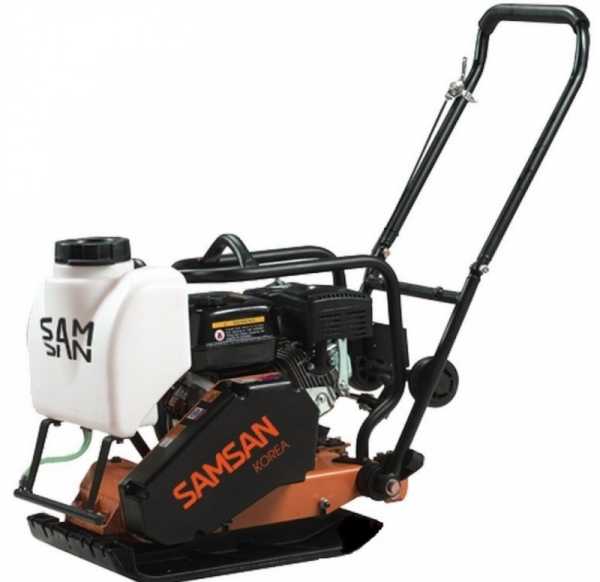

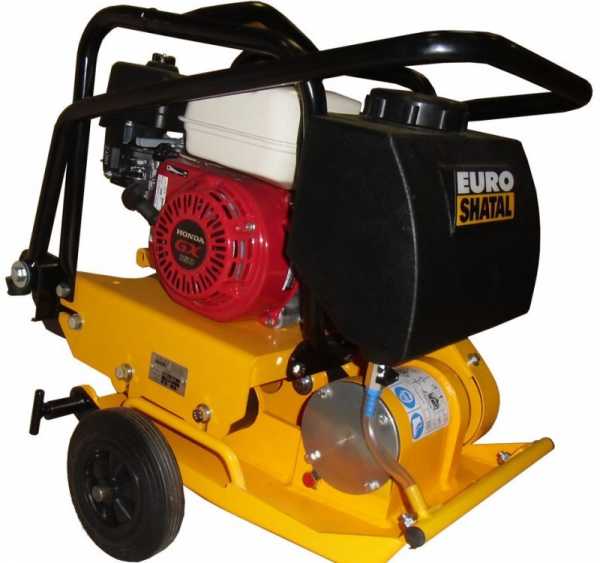

Для работ с асфальтом агрегаты оснащаются системой орошения. Удобная функция, предотвращающая излишнее прилипание асфальтовой смеси к основанию.

Забота о здоровье оператора машины проявляется в снабжении ручки агрегата амортизаторами. Такой атрибут снижает воздействие вибрации на организм рабочего.

Выбор виброплиты зависит от возможной сферы использования устройства. В зависимости от этого подбирается вес, мощность агрегата и его комплектация.

Область применения ручных бензиновых виброплит в зависимости от веса

Область применения Глубина слоя подвергающегося воздействию, в см

Масса машины

в кг

Приусадебные или внутридомовые работы;

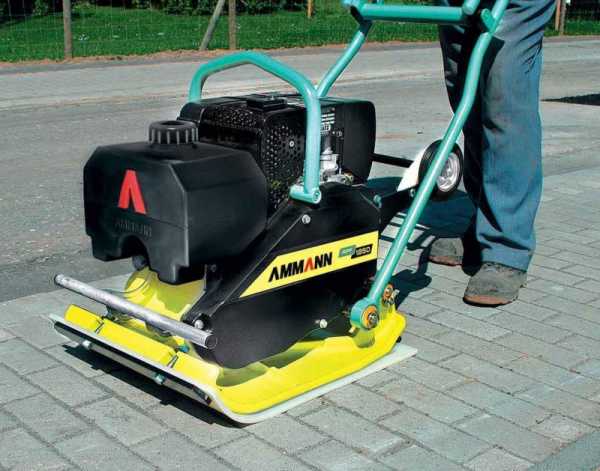

Укладка тротуарной плитки



15



75

Приусадебные работы;

Полный и ямочный ремонт дорог



25



90

Послойная трамбовка дорожных покрытий;

Заполнение траншей



60



140


proinstrumentinfo.ru

Устройство виброплиты

В большинстве случаев вибрация – явление вредное. Однако люди давно научились не только бороться с ней, но и извлекать из нее пользу. В частности, вибрация оказалась незаменимой для быстрого и качественного уплотнения разных материалов.

Виброплита – это устройство, предназначенное для уплотнения строительных материалов: асфальта, щебня, гравия, песка и пр. Устройство Виброплиты состоят из ряда узлов, каждый из которых выполняет свою функцию. Давайте подробно рассмотрим устройство виброплиты.

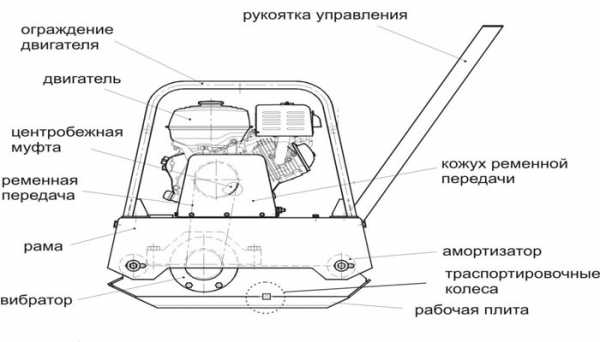

Как устроена виброплита

Двигатель

Приводит в движение рабочие органы виброплиты. Чаще всего используется бензиновая виброплита купить которую не составит труда.

Эксцентриковый вибровозбудитель

Узел, создающий вибрационные колебания.

Плита основания

Осуществляет непосредственное воздействие на уплотняемый материал.

Центробежная муфта

Соединяет вал двигателя с валом эксцентрика в тот момент, когда число его оборотов достигает рабочих значений. Позволяет запустить мотор без нагрузки.

Вспомогательная рама

Служит основанием для двигателя. Связана с плитой основания через амортизаторы.

Ременная передача

Передает крутящий момент от вала двигателя к валу вибровозбудителя.

Ручка оператора

Предназначена для управления машиной, присоединена к вспомогательной раме.

Различные аксессуары и комплектующие

Бак для воды (необходим для трамбования горячего асфальта), амортизирующий коврик (используется при уплотнении хрупкой плитки), колесный комплект, электростартер, виброгасящие перчатки, пульт дистанционного управления и пр.

Принцип работы виброплиты

При включении двигателя и набора им рабочих оборотов происходит включение центробежной муфты, и начинает вращаться эксцентриковый (дебалансный) вал. Он создает вибрацию плиты основания, которая оказывает уплотняющее воздействие на строительный материал.

Двигатель виброплиты

Двигатель – основной узел виброплиты. Используются электрические, бензиновые или дизельные моторы. Виброплиты с однофазными или трехфазными электродвигателями особенно удобны при работе в помещениях, поскольку не выделяют выхлопных газов.

Электрические виброплиты могут справляться с довольно большими объемами работ. Их вес достигает 300 кг, этого вполне хватает для уплотнения грунта с толщиной слоя до 400 мм. Виброплиты с бензиновым двигателем – наиболее распространенный вариант.

Достаточно высокая производительность, мобильность, простота в обслуживании, неприхотливость, вот небольшой перечень достоинств, которые имеет бензиновая виброплита в этом плане является одним из немногих мест где находятся официальные дилеры крупнейших производителей виброплит.

Вес бензиновых виброплит колеблется в диапазоне от 50 до 500 кг, а создаваемая ими центробежная сила достигает 30 кН. Как правило, все бензиновые двигатели – 4х-тактные с воздушным охлаждением. Заправляются чистым бензином .

Преимущественные марки заливаемых в картер масел –SAE 10 W 30 и SAE 10 W 40. Предпочтение отдается минеральным маслам, реже – полусинтетическим. Для легких плит применяются одноцилиндровые моторы, тяжелые плиты могут оснащаться двухцилиндровыми.

Что касается марок, то чаще всего используются удобные в обслуживании двигатели Honda. Но могут применяться также Robin, Wacker или не брендовые китайские модели. Впрочем, наличие брендового названия не означает, что это – действительно оригинальный мотор.

Быстрый выход из строя ручного стартера двигателя Honda свидетельствует о подделке. Двигатели Wacker и Robin подделываются реже, чем Honda – из-за их меньшей популярности. Дизельные моторы отличаются высокой производительностью, экономичностью и долговечностью.

Важно знать: Вес дизельных виброплит достигает 1-ой тонны, сила вибрации – 130 кН. Характеристики машин позволяют утрамбовать любой материал в сжатые сроки. Одна из самых тяжелых дизельных виброплит Wacker DPU 130 способна заменить каток весом до 7 тонн.

Наиболее распространенные марки двигателей – Lombardini, Hatz, Kipor. Двигатели внутреннего сгорания оснащены ручным стартером. Но за дополнительную плату может быть установлен и электростартер.

Вибровозбудитель виброплиты

Эксцентриковый вибровозбудитель непосредственно отвечает за возбуждение вибрационных колебаний – благодаря наличию дебаланса.

По конструкции может быть одновальным и двухвальным Основная его деталь – дебалансный вал (или валы), установленный в корпусе на износостойких подшипниках. Виброплиты с одновальным эксцентриком (прямоходные) способны двигаться только в одном направлении. Двухвальные плиты являются реверсивными, т.е. могут перемещаться в 2-х направлениях – вперед и назад.

Переключение направлений движения производится на холостом ходу поворотом рычага на ручке управления.

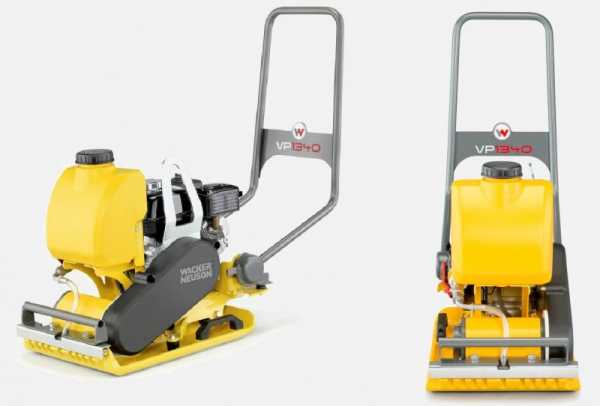

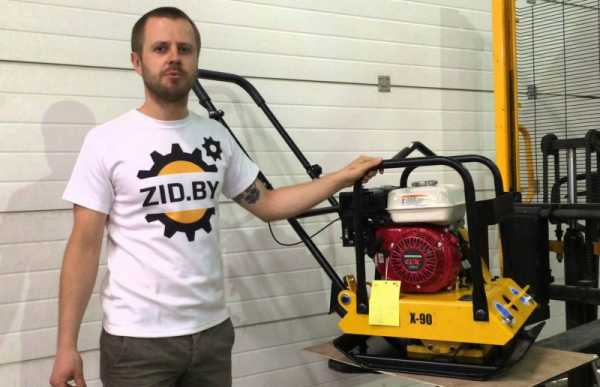

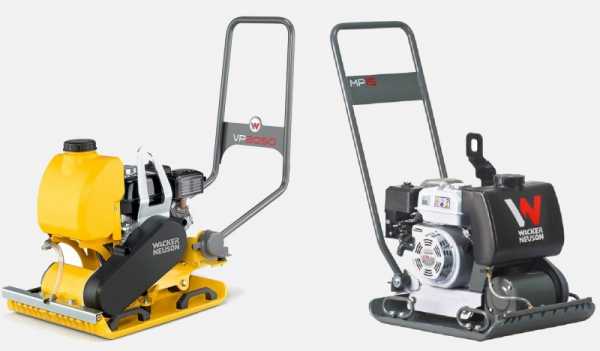

Видео: Обзор бензиновой реверсивной виброплиты Wacker Neus

www.stroypraym.ru

Виброплита своими руками

20 ноября 2015

Просмотров: 6259

Виброплита — один из необходимых инструментов в строительных работах. Обычно используются покупные инструменты, но если виброплита своими руками сделана, то с ее помощью так же можно выравнивать поверхности.

Виброплита необходима для трамбовки грунта для изготовления дорог.

Принцип действия виброплит

Этот строительный инструмент используется для проведения вибротрамбовки различных сыпучих материалов: песка, грунта и т.д. Часто виброплиты применяются в строительных работах, для утрамбовки грунта под фундамент или укладку плитки.

В отличие от крупной техники, виброплита может применяться для работы на сложных участках благодаря небольшим размерам. Некоторые модели вибротрамбовки имеют задний ход. Эта функция позволяет использовать их даже в узких котлованах и траншеях.

Принцип работы виброплит прост. Основу составляет массивная платформа. На ней закреплен вибратор, соединенный с помощью муфты и передачи с двигателем.

Виды виброплит.

При включении двигателя он начинает создавать вращательные движения, которые затем преобразуются в колебательные с помощью вибратора. В свою очередь, колебательные движения передаются плите, а через нее — грунту или другому материалу для утрамбовки. Под действием инструмента, материал утрамбовывается, частицы заполняют все пустоты. В итоге поверхность выравнивается, а насыпь становится очень плотной.

Существует 3 основных вида машин для трамбовки, основное различие которых заключается в типе двигателя:

  • дизельная;
  • бензиновая;
  • электрическая.

Для работы в частных владениях и на небольших стройках оптимальным вариантом считается электрическая. Из всех видов вибротрамбовки такой инструмент отличается самой низкой ценой. Технические характеристики в целом не хуже, чем у более дорогих инструментов.

Единственный недостаток — невозможность работать без источника питания, а потому площадь действия сильно зависит от длины шнура.

Средним по цене является инструмент с бензиновым двигателем. Дизельная вибротрамбовка имеет один важный недостаток: высокий уровень шума при работе. При этом дизельное топливо обходится дешевле, чем бензин.

Требования для работы инструмента

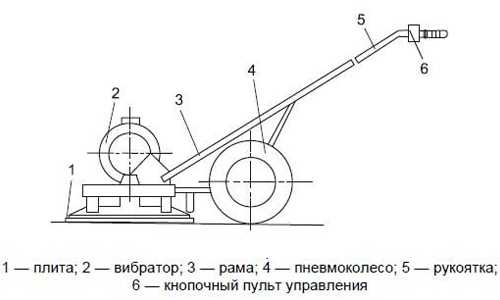

Схема устройства виброплиты.

Характеристики вибротрамбовки зависят от качества материала самой виброплиты. Для изготовления станины применяется сталь, а для плит устройства используются сталь или чугун.

Устройство, изготовленное с применением чугунной плиты, нужно выбирать внимательнее: если материал низкого качества, в процессе работы на нем могут появиться трещины.

Размер рабочей поверхности определяет давление плиты на обрабатываемую поверхность. Это, в свою очередь, определяет качество работы вибротрамбовки. Например, грунт лучше трамбовать при помощи виброплиты с меньшей площадью поверхности.

Для качественной работы инструмента важно вибрационное усилие. От этого показателя зависит плотность утрамбовки поверхности. Чем больше вибрационное усилие, тем лучше инструмент будет справляться со своей задачей. Для утрамбовки плотных поверхностей нужна виброплита с большим вибрационным усилием.

Например, для укладки плитки показатель виброусилия инструмента массой 75-90 кг не должен превышать 20 кН. В противном случае, плитку слишком сильно вдавит в грунт, в худшем случае появятся повреждения. Для укладки асфальта подойдет вибротрамбовка с показателем усилия выше 10 кН.

Принцип работы виброплиты.

Легкость передвижения плиты зависит от мощности двигателя. Если он достаточно мощный, то плита сама будет передвигаться. Если мощность плиты мала — возникнут затруднения при работе под уклон, инструмент начнет зарываться в грунт.

Но основное требование, которому должна отвечать и плита от производителя и изготовленная виброплита своими руками — это масса. От этого показателя будет зависеть максимальный слой утрамбовки и сфера применения инструмента.

В зависимости от массы инструменты для трамбовки подразделяют на 4 группы:

  1. Легкие. Их масса не превышает 75 кг. Инструмент может утрамбовать поверхность на 15 см. Такие машины используются для укладки тротуарной плитки, полиуретановых ковриков, а также для ландшафтных работ.
  2. Универсальные. Вес от 75 до 90 кг. Максимальный слой составляет 25 и более см, могут использоваться для ремонта дорог («ямочный» ремонт), и укладки дорожного покрытия.
  3. Среднетяжелые. Вес может составлять от 90 до 140 кг. Максимальный уровень составляет уже 60 см. Сфера использование: укладка покрытия дорог, засыпка траншей.
  4. Тяжелые. Вес — 140 кг и более. Используются для тех же целей, что и среднетяжелые.

При работе бывает полезной специальная система орошения рабочей плиты. Работа инструментов без такой системы будет затруднена: плита может прилипать к грунту, особенно часто такое наблюдается при укладке асфальта.

http:

Тяжелые и среднетяжелые плиты могут быть прямыми или реверсными. Прямые имеют возможность двигаться только вперед. Реверсные предполагают возможность заднего хода, что позволит существенно сократить время работы, при необходимости утрамбовать участок еще раз, не надо будет разворачивать инструмент.

Материалы и инструменты для сборки виброплиты

Собранная вибротрамбовка своими руками позволяет, в первую очередь, сэкономить собственные средства.

Конструкция самодельной виброплиты довольно проста, поэтому ее вполне можно собрать своими руками.

Для изготовления плиты понадобится двигатель, который будет обеспечивать вибрацию. Из всех компонентов, составляющих инструмент, этот самый затратный. Вполне подойдут площадные вибраторы, работающие от бытовой сети. Можно выбрать модель, работающую от сети 220 В, такими являются, например, ИВ-99Е или ИВ-98Е.

В продаже имеются модели используемые 380 В. Такой двигатель тоже подойдет для изготовления машины, но на участке трехфазное питание провести сложно, поэтому использовать его не рекомендуется.

Устройство двигателя на виброплиту.

Бензиновые двигатели тоже можно использовать, например, трехтактный с одним цилиндром от Honda. Вполне подойдет и двигатель, от старой, или уже не используемой бензопилы. В качестве электропривода можно применить двигатель от сверлильного станка.

Следующий шаг — найти материал для рабочей платформы. Вполне подойдет стальной лист, толщина которого должна составлять не меньше 0,8 см, вес — не меньше 60 кг. Размер листа должен быть 80х45 см. На поверхности листа не должно быть никаких неровностей. Если все основные детали найдены, можно собрать дополнительные:

  • пластиковые колеса от тележки — 2 шт.;
  • болты М10;
  • болты М12;
  • швеллеры — 2 шт.;
  • эластичные подушки для рукояти — 2 шт.;
  • отрезки трубы;
  • полая труба — 1,2 м;

Для работы потребуются инструменты:

  • молоток;
  • слесарные инструменты;
  • болгарка;
  • сварка.

http:

После подготовки всех материалов и инструментов можно приступать к сборке устройства.

Этапы сборки виброплиты

Конструкция вибротрамбовки достаточно проста, поэтому собрать ее можно не подготавливая предварительно чертежи узлов и компонентов.

С двигателя нужно снять крышку, чтобы отрегулировать силу вибрации.

Края плиты немного загибаются внутрь. За 10 см до края нужно сделать надрезы по 0,5 см и с помощью молотка загнуть на 20-30 градусов. Места, где были сделаны надрезы, защитить сварочным швом. Эта простая мера не позволит плите зарываться в грунт при работе.

Далее нужно приварить швеллера так, чтобы они не выходили за края поверхности. Правильное расположение определяется в зависимости от центра рабочей поверхности и расположения двигателя. Швеллера нужно приварить качественно, лучше с помощью поперечных линий.

http:

Далее закрепляют двигатель. Для этого в швеллерах делаются отверстия. Двигатель устанавливается при помощи уровня, закрепляется болтами М10 (если двигатель бензиновый, то М12). Для создания вибрации в устройстве привода применяется эксцентрик.

Эластичные подушки нужно устанавливать у основания плиты, где закрепляется рукоятка управления. Это поможет погасить вибрацию, инструмент из рук вырываться не будет. Затем привариваются колеса и полая труба, чтобы облегчить транспортировку инструмента.

На этом сборка вибротрамбовки считается завершенной.

Советы по использованию самодельной виброплиты

Несколько простых советов от мастеров позволят эффективнее использовать самодельный инструмент.

Чтобы не ощущать вибрацию при работе с самодельным инструментом, делается несколько веревочных петель, за которые держатся в процессе работы.

Самодельная виброплита позволит утрамбовать поверхность на 10 см, проводить ландшафтные работы или укладку дорожной плитки.

Для повышения эффективности инструмента можно сделать своеобразную систему орошения: в передней части прикрепить шланг и бак с водой. Тогда поверхность будет смачиваться, что значительно упростит утрамбовывание.

После того как инструмент полностью собран, нужно провести проверку. Крепления должны быть прочными, без дефектов. Только в этом случае можно включать виброплиту и проводить испытания.

http:

Самодельная плита может прослужить достаточно долго, но только в случае, если будут соблюдены условия хранения. Виброплита должна находиться в чистом месте, чтобы поверхность не загрязнялась. Перед использованием инструмент нужно проверять, настраивать и регулировать.

Самодельная плита с бензиновым двигателем нуждается в более тщательном уходе: нужно регулярно проверять состояние свечей и масла, заменять фильтры. Масло заменяется сначала через 25 часов работы инструмента. В дальнейшем — через 80-100 рабочих часов. Замена должна происходить при разогретом выключенном двигателе.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Самодельная виброплита

Самодельная виброплита может быть сконструирована из подручных материалов, если у мастера имеются элементарные технические знания и желание мастерить. Помимо этого, самодельная виброплита позволяет сэкономить значительные финансовые средства в процессе проведения строительных работ. Проводя строительные работы, домовладелец сталкивается с проблемой, связанной с качественным уплотнением грунта. Подготовка грунта к проведению строительных работ является важнейшим этапом проведения строительства: от качества уплотнения грунта во многом зависит долговечность всего сооружения.

Схема устройства виброплиты.

Изготовление такой самоделки, как вибрационная трамбовка, позволяет проводить обработку небольших площадей. К таким площадям относят:

  • траншеи;
  • канавы;
  • подвалы.

При помощи приспособления можно осуществить выкладывание дорожек, создать тротуары и небольшие по площади площадки возле дома. Помимо этого, вибротрамбовку можно использовать для уплотнения грунта при осуществлении прокладки различных коммуникационных систем и при монтаже дренажных систем, а также при установке столбов и колонн. Вибротрамбовку можно сконструировать с применением бензинового или электрического двигателя.

Типы вибрационных плит

Виброплита самопередвигающаяся.

На сегодня существуют 3 разновидности вибрационных плит:

  • электрические;
  • дизельные;
  • бензиновые.

Основными отличиями между этими разновидностями устройств являются типы приводов для создания вибрации и мощность установок. Так, наиболее мощным устройством является установка, обладающая дизельным приводом, помимо этого, устройство имеет наиболее длительный рабочий ресурс. Применение устройств, имеющих электропривод, ограничивается расположением источника питания. Чаще всего такие приспособления применяются на ограниченных площадях. Ограничения, возникающие при использовании приспособления с электроприводом, можно обойти при использовании бензинового генератора для питания электропривода устройства.

Виброплиты могут отличаться между собой направлением перемещений в процессе проведения работы. Приспособление может иметь прямой и реверсивный тип хода. Использование агрегата с реверсивным типом хода дает возможность перемещать агрегат в различных направлениях. Такая конструкция агрегата дает возможность в значительной мере повысить эффективность работы. Чаще всего скорость движения приспособления составляет до 30 м в минуту. Плиты, имеющие прямой тип хода, могут перемещаться только в одном направлении, что требует при необходимости повторного уплотнения перемещать устройство в исходное положение. При использовании такой конструкции увеличивается время, затрачиваемое на проведение работ.

Вернуться к оглавлению

Основные характеристики вибрационных плит

Общими для всех типов вибрационных агрегатов являются такие характеристики, как компактность и осуществление колебательных движений за счет применения вибровозбудителя.

Характеристики виброплит.

Основными характеристиками виброагрегатов являются:

  • частота вибрационных движений;
  • амплитуда совершения колебательных движений.

При подготовке к сборке своими руками виброагрегата нужно учитывать, какую именно поверхность планируется подвергнуть уплотнению. При проведении трамбовки песка, гравия или щебня рекомендуется использовать приспособления, имеющие высокую частоту вибрационных движений, а при подготовке грунта к строительству следует ориентироваться на амплитуду совершаемых приспособлением колебаний. Чем выше амплитуда, тем более качественно проводится утрамбовывание грунта. При изготовлении самодельного приспособления в его устройстве следует предусмотреть монтаж амортизационной системы, которая позволяет существенно облегчить проведение работы. В зависимости от массы устройства можно разделить на легкие и тяжелые. Легкие приспособления могут иметь вес до 100 кг, а у тяжелых приспособлений масса может достигать 900 кг.

Перед началом конструирования следует определиться с выбором привода для вибрационного приспособления.

Вернуться к оглавлению

Выбор привода для самодельного вибрационного агрегата

В процессе выбора двигателя для создания самодельной виброплиты следует руководствоваться следующими принципами:

  • электрическая виброплита имеет ограничения из-за привязанности к источнику электропитания;
  • дизельная установка имеет большой вес и мощность, которые очень редко требуются при проведении работ в рядовом домашнем хозяйстве.

Оптимальным вариантом является изготовление виброустройства своими руками с применением бензинового привода. Основные преимущества использования этого устройства являются следующие:

Принцип работы виброплиты.

  • мобильность;
  • неприхотливость;
  • наличие достаточной мощности;
  • высокая производительность.

Использование виброустройства с бензиновым приводом позволяет проводить уплотнение любых типов насыпей и грунтов.

Помимо этого, при помощи такого устройства можно проводить утрамбовывание асфальта. Для конструирования агрегата прекрасно подходит одноцилиндровый двухтактный двигатель. Центробежная сила, которую создает такой двигатель, достигает 30 кН.

Вернуться к оглавлению

Изготовление самодельного виброагрегата с бензиновым приводом

Для изготовления агрегата потребуется подготовить следующие материалы:

  • бензиновый привод;
  • металлический лист, имеющий толщину 8-10 мм и размер 800х450 мм;
  • 2 куска швеллера;
  • болты М12 для монтажа бензинового привода;
  • труба с диаметром 15-25 мм для изготовления ручки;
  • амортизационные подушки от автомобильного мотора;
  • колеса.

Размеры виброплиты.

В процессе проведения монтажных работ потребуется наличие следующих инструментов:

  • сварочный аппарат и электроды;
  • болгарка;
  • электродрель;
  • молоток;
  • отрезные круги для болгарки;
  • защитные очки.

После того как определен тип привода, используемого в устройстве, следует приступать к изготовлению рабочей поверхности с каркасом. Для изготовления площадки для виброплиты требуется взять заготовленный лист металла и при помощи болгарки сделать надрезы на расстоянии 100 мм от краев. Глубина надрезов должна составлять 5 мм. После этого металл при помощи молотка загибается по надрезам. Угол изгиба должен составлять 25-30 градусов. Изгиб края металлического листа требуется для того, чтобы не возникало зарывания плиты в грунт. Для обеспечения неподвижности торцов в местах изгиба их проваривают сваркой.

На следующем этапе проводится подгонка швеллеров. Это делается для того чтобы они не выступали за края рабочей плоскости. Готовые швеллеры привариваются к рабочей плоскости на расстоянии 7-10 см друг от друга. Швеллера должны быть качественно приварены, так как от этого зависит целостность всей конструкции. После установки швеллеров приступают к монтажу двигателя. Для этой цели в швеллерах готовятся отверстия при помощи дрели. Крепление мотора осуществляется болтами М12. Установив двигатель, приступают к монтажу ручки. Крепление этого элемента осуществляется при помощи амортизационных подушек. Это требуется для облегчения нагрузки на руки оператора устройства.

Вернуться к оглавлению

Правила эксплуатации устройства

Для того чтобы обеспечить длительное функционирование самодельной вибрационной плиты, следует придерживаться определенных правил эксплуатации агрегата. Перед каждым использованием устройства следует проводить внешний осмотр приспособления. В процессе осмотра нужно убедиться в отсутствии видимых повреждений, помимо этого, следует проверить качество и надежность крепления всех компонентов конструкции.

При использовании виброплиты, оснащенной бензиновым двигателем, следует периодически проводить ревизию состояния свечей зажигания, регулярно прочищать их и плотно закручивать, используя при этом специальное металлическое кольцо.

В процессе эксплуатации следует регулярно контролировать уровень масла в моторе. Эксплуатируя установку, следует помнить, что замена масла производится каждые 25 часов работы агрегата. Перед проведением замены масла двигатель рекомендуется разогревать. Помимо замены масла в двигателе, следует также регулярно проводить замену масла в вибраторе. В случае выявления протечек следует провести ремонтные работы для их устранения.

В процессе эксплуатации устройства его следует содержать в чистоте, что препятствует перегреву.

www.parnikiteplicy.ru

85 фото и советы по выбору устройства

Обустройство дачного участка невозможно представить без обустройства его территории. Тротуары, садовые дорожки, клумбы, бассейны, фонтаны или просто спортивная площадка – все это атрибуты, которые делают дачное хозяйство удобным, а отдых комфортным и приятным. Однако благоустройство без современных технических средств, становится очень трудоемким, а достичь желаемого качества иногда вообще невозможно.

Одним из незаменимых помощников в такой работе является виброплита. Не многие сталкивались с этим, достаточно специфичным инструментом в реальной жизни, а потому, когда в ней возникает необходимость, появляются проблемы в выборе, решить которые, просмотрев только фото бензиновой виброплиты, однозначно будет невозможно.

Давайте попробуем более подробно разобраться, что собой представляет виброплита, в чем ее назначение, и какие технические особенности конструкции надо знать при выборе этого инструмента.


Краткое содержимое статьи:

Что представляет собой виброплита

Виброплита является узкоспециализированным инструментом, предназначенным для утрамбовки сыпучего материала: гравия, песка, земли и др. Несмотря на такую специфичность, область применения достаточно обширна: подготовка покрытия дорожек, клумб, тротуаров, различного вида площадок и т.п.

Ближайшим аналогом, если можно так выразиться, виброплиты является асфальтоукладчик — он также утрамбовывает поверхность. Преимущество виброплит в их размере, именно благодаря своей компактности они позволяют свободно обустраивать самые небольшие территории, мини тротуары, садовые дорожки и др.

С помощью этого незаменимого помощника вы сможете качественно уложить асфальт, подготовить почву под фундамент или уложить тротуарную плитку.

Важно заметить: применение виброплит не ограничивается только домашним хозяйством, они успешно используется коммунальными службами и строительными организациями.

Конструкция этого инструмента не отличается излишней сложностью. Рабочим элементом является стальная или чугунная плита, на которой укреплен специальный вибратор, передающий толчки на основание, за счет чего и происходит утрамбовка грунта.

Вся конструкция смонтирована на специальной сварной раме. Вибратор преобразует вращательные движения двигателя в колебательные, для чего используют специальные эксцентрики.

Существуют виброплиты на электрических моторах и на двигателях внутреннего сгорания.


Электрические виброплиты удобны, но сфера их применения ограниченна — для работы требуется подключение к электросети. Кроме того, они имеют меньшую мощность в сравнении с виброплитами на ДВС.

В настоящее время существует несколько производителей, которые являются лидерами в производстве данного типа инструмента. Одними из самых популярных являются бензиновые виброплиты honda – их качество, производительность и удобство пользуются заслуженным признанием среди строителей и хозяев дачных участков.

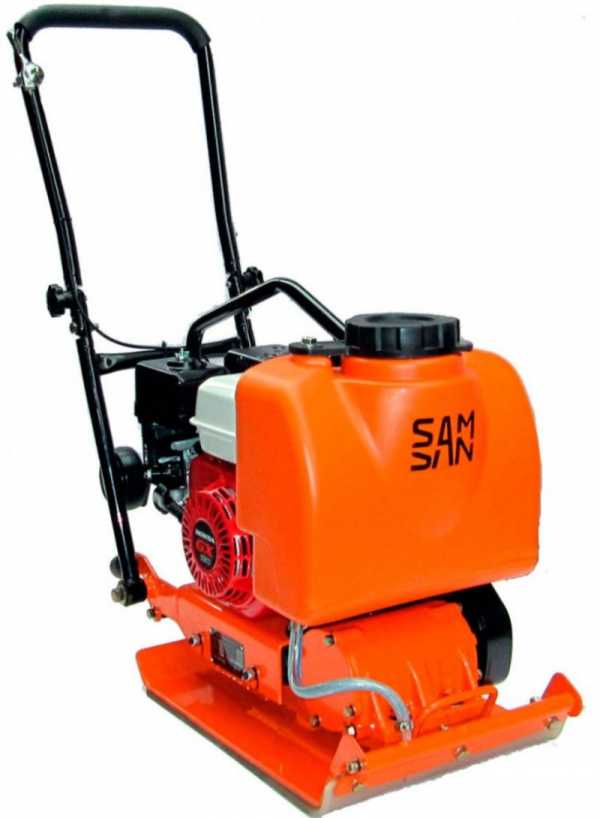

Достойна внимания бензиновая виброплита champion – это профессиональное строительное оборудование, а его производительность давно известна.

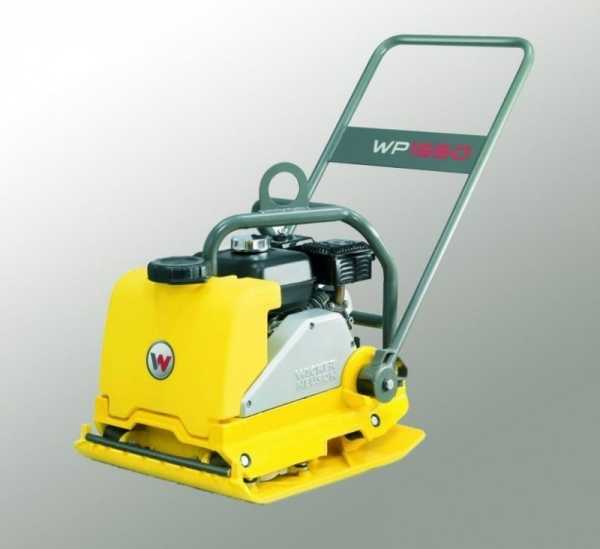

Компактные бензиновые виброплиты wacker, также отливаются достаточно высоким качеством, при этом их размер позволяет эффективно работать в условиях, где с другими виброплитами просто невозможно развернуться.

Как видим, современный рынок предлагает широкий спектр данного вида оборудования, которое отличается по своим размерам, производительности и цене.

Пользоваться виброплитами просто, а если у вас возникнут вопросы, внимательно ознакомитесь с инструкцией для бензиновой виброплиты, в ней вы найдете необходимые советы и рекомендации.


Характеристики

Виброплиты различают по следующим параметрам:

  • Рабочая масса плиты;
  • Вибрационная сила;
  • Рабочая площадь плиты;
  • Мощность двигателя.

От массы плиты зависит качество утрамбовки грунта, а также мощность двигателя. Различают:

  • Легкие – с массой плиты до 75 кг;
  • Универсальные – масса плиты 75 – 90 кг;
  • Средней тяжести — масса плиты 90 – 140 кг;
  • Тяжелые – масса плиты от 140 кг.

Рабочая площадь плиты, ее масса и вибрационная сила должны сочетаться, поскольку, чем больше рабочая площадь, тем меньшая масса приходится на одну единицу площади грунта. Отсюда следует, чем меньше будет рабочая площадь плиты, тем более качественно будет утрамбовываться грунт.

Критерии выбора виброплит

Когда перед вами встает вопрос: какую виброплиту выбрать, прежде всего, необходимо определить, что вы собираетесь делать, какой будет грунт, предполагаемые объемы работ, а также правильно рассчитайте ваши физические и финансовые возможности.


Самый главный показатель, от которого необходимо отталкиваться — рабочая масса виброплиты, он будет зависеть от того, какую работу вы планируете выполнять.

Здесь имеется четкое разграничение:

  • Для обустройства дорожек, ландшафта, укладки плитки и различного вида ковриков, оптимально подобрать виброплиту с рабочей массой 75 кг;
  • Для укладки асфальта, ремонта дорог и в целом утрамбовки грунта глубиной до 25 сантиметров, выбирайте инструмент с рабочей массой от 75 кг;
  • Для работ по обустройству и ремонту дорог, уплотнения траншей и работ с глубиной грунта от 25 сантиметров, необходима виброплита с рабочей массой от 90 кг.

От степени уплотнения грунта будет зависеть вибрационная сила. В данном случае отталкивайтесь от того, как сильно необходимо утрамбовать грунт, однако такие параметры как сила, площадь и масса виброплиты должны сочетаться, а потому, проконсультируйтесь со специалистом или продавцом.

Последнее: свой выбор лучше остановить на моделях от известных производителей, которые дают соответствующие гарантии и уже заслужили свою репутацию многолетней работой.

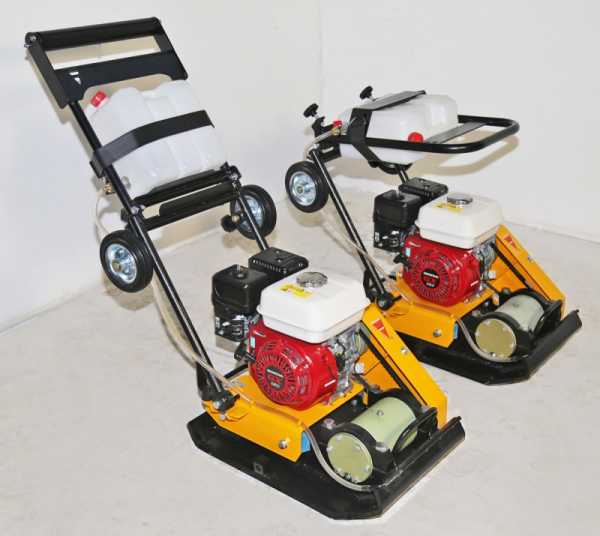

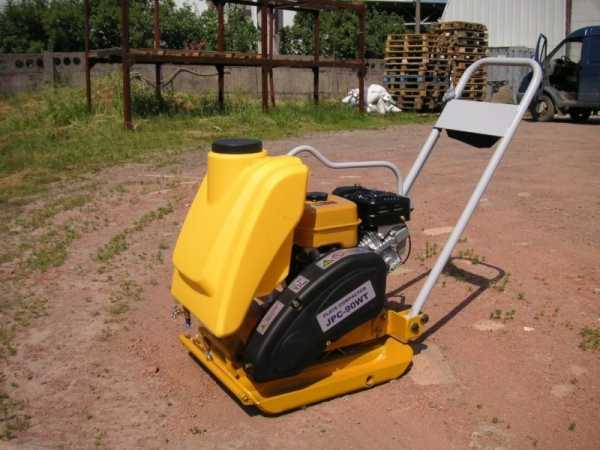

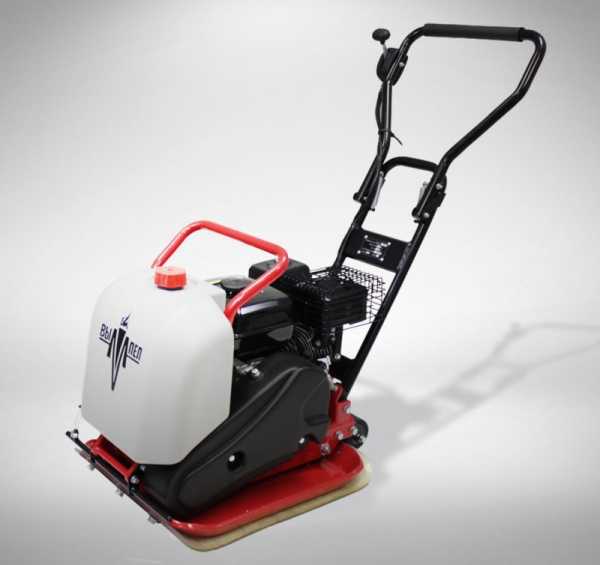

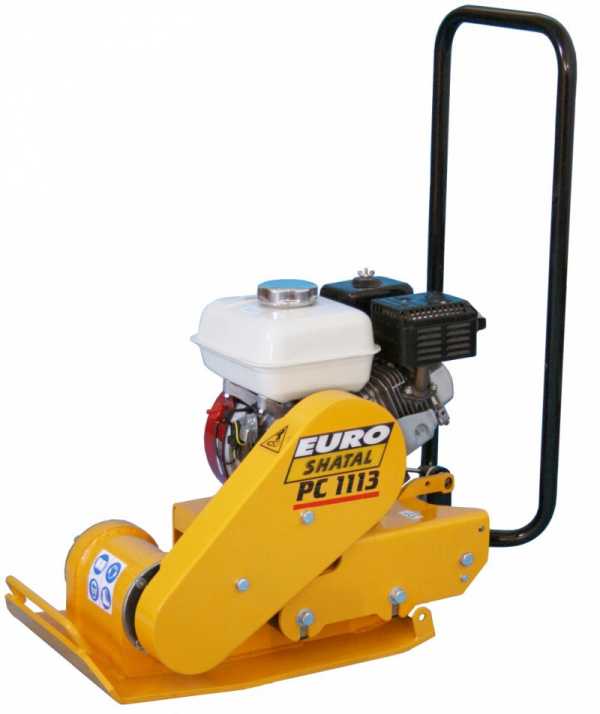

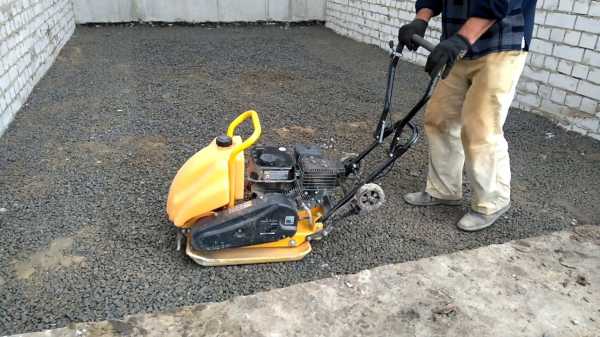

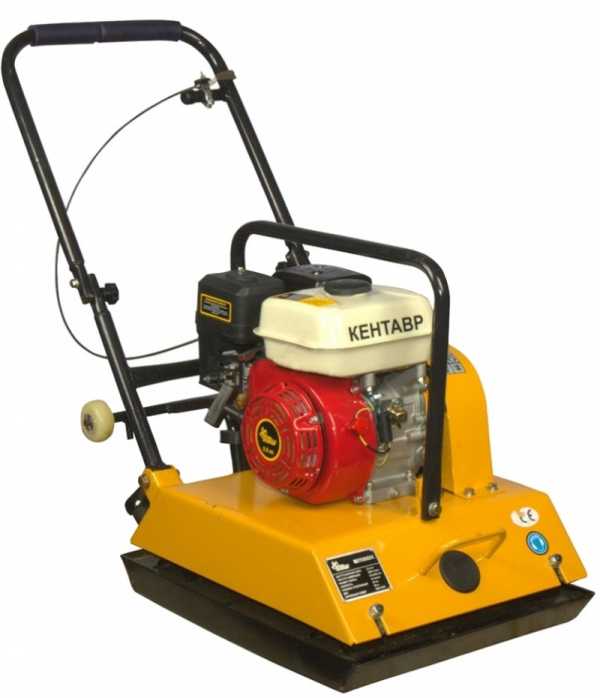

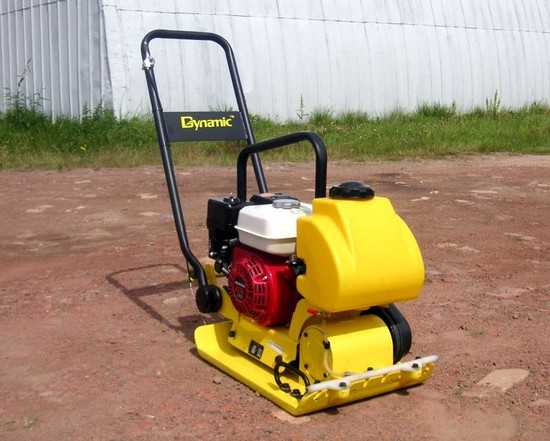

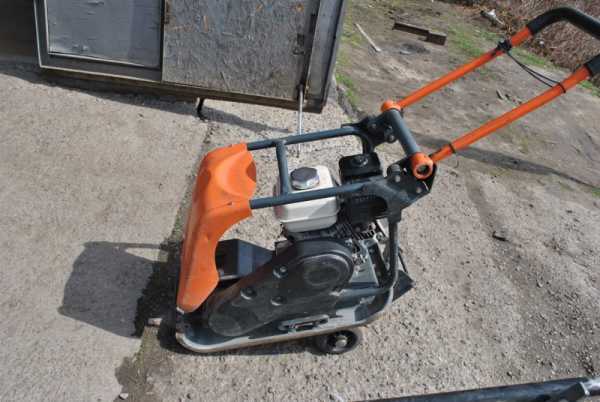

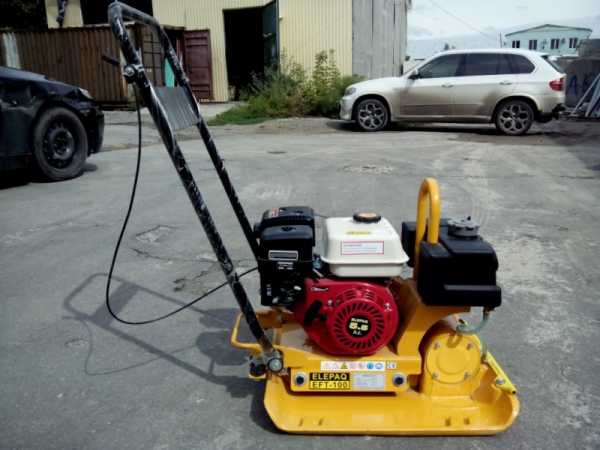

Фото виброплиты бензиновой


Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Принцип действия и устройство виброплит

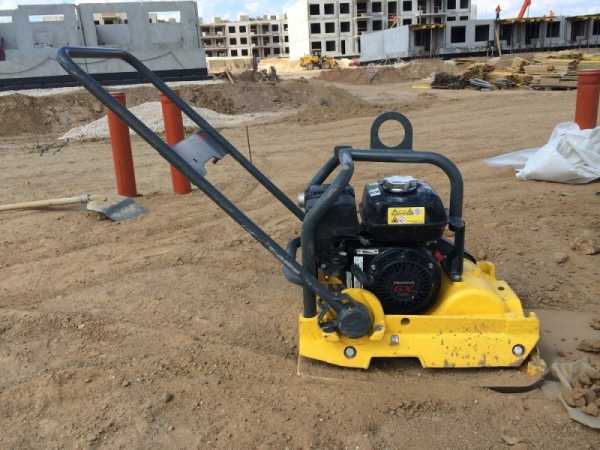

На строительных площадках практически всегда возникает необходимость в качественном уплотнении сыпучего материала – песка, гравия, щебня. Для решения таких задач используют специальное оборудование – виброплиту, которая похожа на компактный дорожный каток. В этой статье рассмотрим устройство виброплиты бензиновой и других моделей, выясним, как работает и где применяется это техническое средство.

Принцип работы виброплиты

Принцип действия агрегата заключается в следующем. Посредством эксцентриковых элементов вибрации передаются на поверхность, которую необходимо уплотнить. Закрепленный на раме двигатель приводит в действие все рабочие части, посредством центробежной муфты и ременной передачи вращательные движения передаются на вибратор.

В результате на поверхность оказывается ударное действие. Во время удара кинетическая энергия трансформируется в другие ее виды. Давление на поверхность мгновенно увеличивается, а потом – быстро спадает. Таким образом, помимо силового воздействия, как у дорожного катка, в данном случае имеет место действие скорости и частоты удара.

Для наиболее эффективного выполнения работы, следует принимать во внимание следующие параметры:

  • Вибрационное усилие – мощность ударов, которые передаются от вибровозбудителя к подошве. Чем больше значение этого показателя, тем более плотную поверхность способен утрамбовывать агрегат.
  • Площадь рабочей поверхности. Чем меньше размер подошвы, тем лучше происходит уплотнение материала.
  • Вид материала плиты. Самый эффективный вариант – чугун. Он достаточно тяжелый, а подошва из него имеет небольшой размер.
  • Мощность мотора. Определяет способность механизма перемещаться под наклоном по рыхлому или вязкому грунту. Для движения по ровной поверхности агрегат не требует дополнительных усилий. Модели с мощным двигателем легко и быстро преодолевают сложный путь.

Устройство виброплиты в деталях: реверсивной, электрической, бензиновой

На рынке строительной техники представлены различные виды и модификации виброплит. Основная классификация производится по типу двигателя:

  • Бензиновый. Универсальные модели, которые имеют высокий показатель производительности и доступную стоимость. Не требуют подключению к электрической сети и могут работать в автономном режиме на удаленных участках.
  • Дизельный. Используются реже, чем бензиновые устройства, их преимуществом является экономичность эксплуатации за счет использования сравнительно недорого топлива.
  • Электрический. Требуют подключения к электросети, поэтому сфера их применения является ограниченной. Но, такие модели являются самыми недорогими при покупке, их также можно использовать в закрытых помещениях.

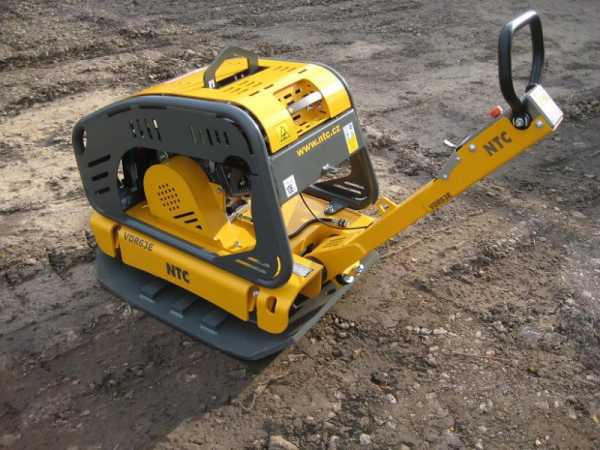

Также агрегаты делятся на варианты с прямым и реверсивным ходом. В последнем случае машина может давать задний ход, что избавляет от необходимости ее разворачивать и позволяет выполнять работы с меньшими затратами времени. Такие аппараты используются при работе на небольших участках – в котлованах, канавах, при строительстве одноэтажных зданий.

У моделей с разным типом питания и хода остальные параметры могут быть одинаковыми, но все они имеют особенности конструкции. Так, устройство реверсивной виброплиты включает следующие элементы:

  • прочная стальная рама с закрепленным двигателем и площадкой для уплотнения поверхности;
  • двигатель – бензиновый или дизельный, как правило, 4х-тактный;
  • вибровозбудитель, состоящий из валов и цилиндрического корпуса;
  • рабочая подошва.

Основным показателем реверсивных машин является их масса – чем она больше, тем более толстый слой можно утрамбовать с ее помощью. Например, для уплотнения слоя из песка толщиной 15,0 см вес агрегата должен составлять не менее 75,0 кг. Для трамбовки асфальта или щебенки понадобится модель весом 90,0 кг.

Как правило, устройство у всех типов виброплит является стандартным. Отличие состоит в типе привода для создания вибрационной нагрузки и мощности мотора. Поэтому при выборе модели следует обращать внимание на следующие конструкционные особенности:

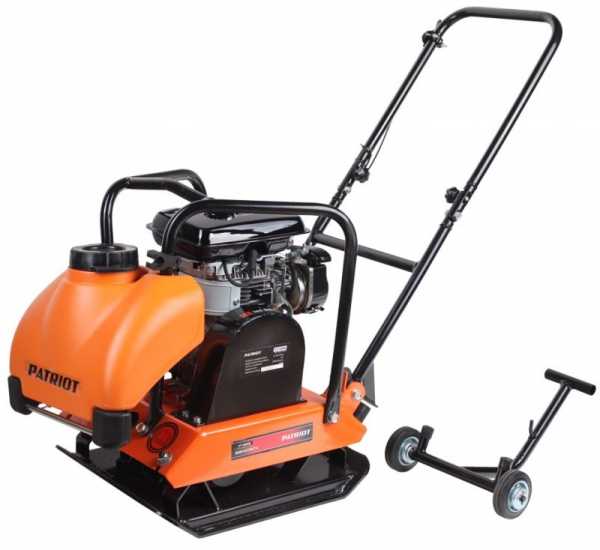

  • наличие колес у аппарата делает его более мобильным и легким в управлении;
  • раскладная ручка делает транспортировку более удобной;

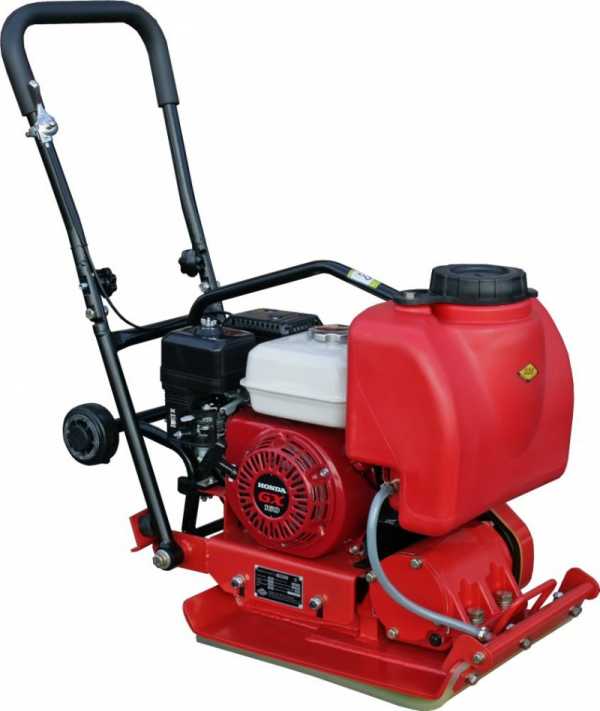

  • оросительная система является обязательной для агрегатов, предназначенных для укладки асфальтового покрытия;
  • наличие защитного кожуха предупредит попадание в устройство гравия, песка и другого материала, продлит срок эксплуатации технического средства;
  • конструкция без болтовых крепежей является более прочной и надежной.

Компания «Магазин Проката» предлагает большой выбор виброплит современных моделей, которые можно взять в аренду по доступной цене и на самых лояльных условиях.

www.magazinprokata.ru

Электрическая виброплита своими руками: инструменты и технология изготовления

Это универсальный инструмент, предназначенный для трамбовки различных поверхностей. Электрическая виброплита своими руками может быть изготовлена дома любым мастером.

Схема виброплиты.

Ее главным преимуществом является компактность. Она дает возможность проводить работы в местах, где невозможно применить стандартный заводской каток. Для частой работы виброплита своими руками — самый подходящий вариант.

Прежде чем начать собирать такое устройство в домашних условиях, необходимо понять, на чем основан принцип ее работы, как устроен ее механизм. Виброплита своими руками состоит из нескольких деталей:

  • плита, которая может быть изготовлена из чугуна, металлического листа или чугунной плиты;
  • вибромеханизм;
  • электрический двигатель;
  • рама.

По своему виду устройства подразделяются на несколько групп:

  • электрические;
  • дизельные;
  • бензиновые.

Принцип работы виброплиты.

Они отличаются своими характеристиками, которые бывают как отрицательными, так и положительными.

Электрическая виброплита. Положительной характеристикой такого агрегата можно назвать низкий уровень шума. Во время работы, трамбуя песок, не происходит выброс токсичных веществ, не образуются продукты горения. Однако это устройство потребляет большое количество электрической энергии, его трудно назвать портативным из-за больших габаритов.

Дизельная виброплита. Это устройство стало популярным благодаря большой мощности и небольшому расходу дизельного топлива. Обычно такие приспособления используют в промышленных масштабах. Причиной является высокая производительность и крупные размеры. Однако стоимость такого агрегата немалая.

Бензиновая виброплита. Главным положительным качеством данного устройства стала его мобильность, достигнутая благодаря высокой компактности. Аппарат способен работать на бензине любой марки, он создает минимальный уровень шума. Это позволяет использовать его для трамбовки дорожек рядом с жилыми домами. Запрещается работать таким устройством в помещениях, где отсутствует вентиляция. Пары бензина весьма токсичны. Еще одним недостатком можно назвать потребление большого количества топлива.

Базовые показатели виброплит

При разработке такого аппарата необходимо учитывать:

  • усилие вибрации;
  • габариты рабочего пространства;
  • мощность двигателя;
  • вид топлива.

От этих показателей зависит то, насколько плотной будет трамбовка, насколько легко управлять таким агрегатом.

Характеристики виброплит реверсивного хода.

Под усилием вибрации подразумевается мощность, которую выдает основание аппарата. Чтобы работать с плотными покрытиями, вибрация должна достигать максимальных показателей. При слабых ударах грунт не будет иметь требуемую плотность.

Габариты рабочей поверхности показывают давление, создаваемое плитой на обрабатываемую землю. Чем меньше площадь, тем меньше данный показатель. Обычно наивысшее значение этого показателя достигает 0,3. Иными словами, чтобы достичь высокого КПД, необходимы минимальные размеры обрабатываемой поверхности. Самый высокий показатель у виброплит, имеющих чугунное основание. Стальное основание имеет более низкий коэффициент.

Вернуться к оглавлению

Необходимые инструменты

Приступая к изготовлению виброплиты своими руками, нужно подготовить все необходимые инструменты. В основном для такой работы совсем не нужно иметь что-то особенное, за что приходится много платить. Итак, понадобятся:

Устройство виброплиты.

  • сварочный аппарат;
  • электроды;
  • молоток;
  • болгарка;
  • гаечные ключи;
  • плоскогубцы.

Кроме того, для изготовления приспособления понадобятся следующие материалы:

  1. Вибрационный двигатель, работающий от 220 В. Его можно приобрести в магазине, но за это придется очень много заплатить. Поэтому можно воспользоваться двигателем, который сохранился с давних времен. Иногда ставят электродвигатель, которым оснащались советские старинные стиральные машины. Однако с таким двигателем невозможно проводить регулировку усилия вибрации.
  2. Стальной лист толщиной не менее 8 мм.
  3. Металлический швеллер.
  4. Труба диаметром 20 мм. Длина подбирается в соответствии с ростом человека.

Кроме того, понадобятся болты, гайки и граверы.

Вернуться к оглавлению

Технология изготовления

Сначала необходимо сделать на металлическом листе с каждого края, отступив 10 см, неглубокие надрезы. Обычно хватает глубины в 5 мм. Работы выполняют стандартной болгаркой. Каждый край загибается молотком под углом в 30°. Эти загибы помогут виброплите скользить по песку, а не зарываться в него. Каждый срез заваривается электросваркой. Работу нужно проводить в маске или защитных очках.

Виброплита самопередвигающаяся: а – с реверсивным механизмом, б – с наклоняющимся вибровозбудителем.

После этого заготовленные отрезки швеллера привариваются поперек листа. Это будет рама для крепления электродвигателя. Заранее размечаются места, где будут устанавливаться болты. Болты привариваются к швеллерам головкой вниз. Впоследствии на них будет надеваться двигатель. Во время сварочных работ необходимо следить за деформацией металла. Желательно свести ее к минимуму, так как она влияет на качество вибротрамбовки.

Затем устанавливается электродвигатель. Надо сказать, что старинные моторы марки «ИВ-98» имеют специальные эксцентрики. Они позволяют при перестановке отлаживать усилие вибрации. Двигатель садится на приваренные болты, крепится гайками совместно с граверными шайбами.

На следующем этапе выполняется крепление ручки. Это очень важный и непростой момент. Во всем мире инженеры стремятся добиться погашения вибрации при работе устройства. Они разрабатывают самые разные конструкции, применяя современные технологии. В домашних условиях необходимо также решить этот вопрос. Ведь качество превыше всего.

Одним из способов крепления ручки могут стать автомобильные сайлент-блоки. Для этого к краям загнутого металлического листа привариваются болты головками вниз. Сайлент-блоки надеваются на болты, на них — ручка.

Вернуться к оглавлению

Практические рекомендации

Можно ручку закрепить на основание виброплиты двумя болтами. При этом ручка должна быть заизолирована, а крепление должно закрываться резиновыми втулками. Чтобы было удобнее работать, ручку можно оснастить веревочной петлей, за которую нужно держаться. В результате вибрация ослабеет.

Надо сказать, что электрическая виброплита, сделанная своими руками, весьма специфичный аппарат. Полностью погасить вибрацию не удастся, она может быть только уменьшена.

Масса электрической виброплиты, изготовленной своими руками, во многом зависит от деталей, которые применялись при ее изготовлении. Однако необходимо всегда помнить, что главным предназначением этого аппарата является трамбование грунта. Поэтому вес устройства должен быть достаточно большим. Для достижения более высокой массы можно приварить дополнительный груз.

При большом весе будет сложно управлять виброплитой. Средний вес аппарата примерно 50 кг. Он позволяет трамбовать 10-ти сантиметровый грунт. Чтобы укладывать фундамент, масса плиты делается тяжелее, увеличивается мощность двигателя.

При нехватке денежных средств можно самостоятельно сделать виброплиту. Наибольших вложений потребует электродвигатель. От его стоимости будет зависеть окончательная цена изготовленного оборудования.


moiinstrumenty.ru
