гениальное изобретение или холодильник наоборот

Каждое здание оборудовано системой вентиляции, именно она спасает саму постройку и жильцов от таких нежелательных явлений как повышенная влажность и застой воздуха. Повышенная влажность влияет на конструкцию здания, перекрытия и отделочные материалы, которые при плохой вентиляции подвергаются разрушительному воздействию коррозии.

Но вентиляционная система, без соответствующего современного оборудования, выбрасывает в воздух тысячи килокалорий тепла из наших помещений, увеличивая затраты на отопление жилища в холодное время года. Утилизировать тепло можно применяя современные методы и оборудование, которое поможет не только сохранить выбрасываемое в окружающее пространство драгоценное тепло, но и приумножить, получая его обратно в виде горячего водоснабжения, поступающего теплого приточного воздуха из вентиляции или теплых радиаторов отопления.

Для того чтобы эффективно утилизировать тепло, покидающее квартиры через вентиляционные отверстия, было придумано устройство, под названием тепловой насос. Он позволяет перенести низкотемпературную тепловую энергию из воздуха, выбрасываемого вентиляционной системой, к системе потребления, но уже с более высокой температурой. В качестве потребителя используется система отопления или горячего водоснабжения.

Основные узлы и компоненты

Такое оборудование, состоит из важнейших компонентов, без которых невозможна его работа:

  1. Замкнутого контура, по которому циркулирует фреон.
  2. Испарительного теплообменника.
  3. Конденсаторного теплообменника.
  4. Расширительного клапана или дросселирующего устройства.
  5. Компрессора.

Именно из таких устройств состоит практически любой холодильник, бытовой или промышленный кондиционер и сплит-система. Только в кондиционере, внешний блок обогревает окружающий воздух, а в воздушном тепловом насосе – систему отопления дома или входящие воздушные потоки.

к оглавлению ↑

Как это работает

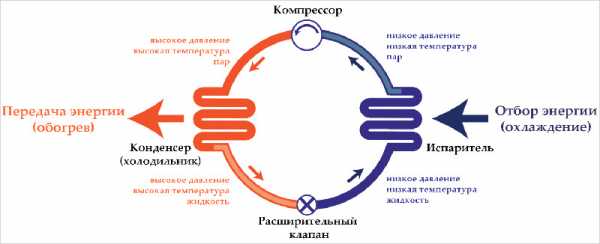

Принцип действия теплового насоса основан на цикле Карно, который большинство из нас изучали в средней школе на уроках физики. Рассмотрим обобщенную схему прибора.

  • Система представляет собой замкнутый трубопровод, в котором находится фреон. Контур оснащен компрессором, приводящим в движение газ, и расширительным клапаном. Это устройство предназначено для создания высокого давления фреона. При этом вступает в силу важнейший физический закон — при сжимании газ нагревается, а при понижении давления остывает.
  • На участке выхода фреона из компрессора, газ сжат и благодаря чему имеет высокую температуру, а проходя через расширительный клапан, происходит резкая потеря давления и газ теряет свою температуру. В замкнутом фреоновом контуре, кроме компрессора и клапана есть еще и два теплообменника. Один находится сразу после компрессора в системе высокого давления газа, а второй устанавливается после дросселирующего устройства.
  • Протекая по теплообменнику, фреон отдает часть своей тепловой энергии теплообменнику системы отопления, после чего газ остывает и поглощает тепло воздуха, протекающего по системе вентиляции. Принцип работы теплового насоса очень напоминает принцип работы холодильника.
  • В качестве отопительных приборов могут выступать радиаторы отопления, фанкойлы, теплые полы. Такое устройство называется воздух — вода.

Вместо отопительного контура может выступать приточная вентиляция, поступающий воздух будет нагреваться от конденсаторного теплообменника. Устройство, которое будет работать по такой схеме, называется тепловой насос воздух-воздух.

к оглавлению ↑

Область применения

Основное системы это отопление, причем как квартир и частных домов, так и промышленных помещений. Но тепловой насос не только обогревает помещения, он может их и охлаждать, экономя при этом средства на кондиционировании. Для этого потребуется только подключить вместо радиаторов отопления фанкойлы.

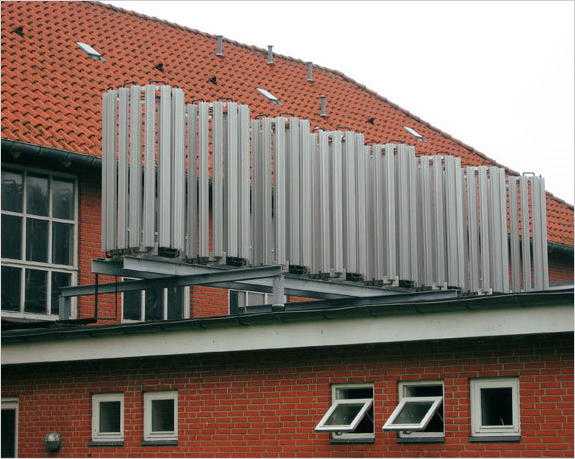

В Европе, такой вид утилизации тепла достаточно давно пользуется популярностью. Многие владельцы жилья по достоинству оценили экономию средств от использования тепловых насосов для отопления и горячего водоснабжения своих жилищ. Стоит только представить, что на отопление частного дома площадью около 100 м.кв. будет расходоваться менее 2 кВт электроэнергии, а это меньше чем потребляет обычный электрочайник. Кроме частных домов, тепловые насосы применяются:

  • Для отопления и кондиционирования офисных помещений. Если площадь помещения более 1500 м.кв, то используется принцип каскадного подключения нескольких тепловых насосов.
  • Для создания комфортного микроклимата в складских помещениях тепловой насос затратит в 10 раз меньше энергии, чем при электрическом отоплении.
  • Для обогрева воды в бассейнах.
  • Для отопления теплиц и парников.

Многие сторонники применения тепловых насосов заявляют, что КПД системы более 100%, при этом приводят в качестве примера, что на 1 кВт затраченной энергии, это устройство отдает 2,5 кВт тепловой мощности в помещение, называя полученный эффект «энергетическим чудом». Расчеты верны, но те, кто заявляет о чудесах, путают КПД с тепловым коэффициентом. На самом деле, коэффициент полезного действия устройства равен 46%. Но и такие показатели гораздо выше, чем у электрического или печного отопления.

к оглавлению ↑

Как рассчитать мощность оборудования

Совет:
Ввиду того, что тепловой насос является достаточно дорогостоящим оборудованием, то правильный расчет мощности позволит значительно сократить расходы, связанные с его приобретением, монтажом и дальнейшей эксплуатацией. В связи с этим все расчеты лучше всего доверить профессионалам.

Для того, чтобы самостоятельно произвести расчет теплового насоса, требуется определить все теплопотери по каждому помещению. Основные потери тепла происходят:

  • Из-за разницы температур между помещением и улицей через стены.
  • Через естественные неплотности в окнах и дверях.
  • Через вентиляционную систему.

Чтобы не утомлять вас сложными вычислениями и ненужными расчетами, в среднем, теплопотери жилого помещения составляют от 60 до 100 Вт. В качестве примера можно взять небольшой частный дом, общая площадь помещений которого будет равна 150 м.кв. Тогда при теплопотерях в 60 Вт на их покрытие потребуется мощность аппарата в 9 кВт. Но нужно сюда прибавить около 700 Вт на обогрев воды в системе отопления. В итоге получается, что на коттедж, общей площадью в 150 м.кв. потребуется устройство, мощностью 9,7 кВт.

к оглавлению ↑

Изготавливаем аппарат своими руками

Прочитав эту статью многие уже решив для себя «прикупить по случаю» тепловой насос и свести к нулю свои затраты на отопление и кондиционирование, с удивлением обнаружили, что стоимость этого оборудования как минимум шестизначная. Именно поэтому те, кто после такой информации не потерял энтузиазма и пытаются сделать такой прибор самостоятельно.

Для изготовления вам понадобятся основные узлы, включающие в себя:

  1. Компрессор для теплового насоса.
  2. Испарительный теплообменник.
  3. Конденсаторный теплообменник.
  4. Дросселирующее устройство.
  5. Медный трубопровод.

Прежде всего, следует выбрать месторасположение компрессора и само устройство. Его лучше всего взять от кондиционера. Компрессор при помощи кронштейнов нужно зафиксировать на стене.

  1. Следует изготовить конденсаторный теплообменник. Для его изготовления потребуется бак, изготовленный из нержавейки. Объем бака приблизительно 100-130л. В него следует вставить змеевик и заварить горловину. Выходы змеевика вывести из бака при помощи резьбовых соединений. Кто хоть раз изготавливал самостоятельно змеевик для самогонного аппарата, тому будет проще, конструкция практически одинаковая.
  2. На готовый конденсатор нужно намотать медную трубу и тщательно ее зафиксировать. Концы трубы вывести при помощи сгонов.

    Важно!
    Выводы внутреннего змеевика (для фреона) следует делать: вход в верхней части конденсатора, а выход в нижней, для предотвращения образования воздушных пробок.

  3. В качестве испарителя подойдет пластиковая бочка на 100 л. Ее необходимо закрепить на стене при помощи кронштейнов.
  4. Дросселирующее устройство следует приобрести с учетом особенностей конструкции и диаметров трубопровода.
  5. В качестве соединительных труб для водяного контура можно использовать обычные сантехнические трубы ПВХ с уплотнителями.
  6. Пайка фреонового контура и заправка его газом должна осуществляться профессионалами.

После проведения всех мероприятий изготовление теплового насоса своими руками подошло к концу.

Совет!
Для того чтобы изготовить оборудование своими руками требуются глубокие познания в физике. Если вы ознакомились с устройством и принципом работы только на основе одной статьи, то не рискуйте, так как разгерметизация прибора может привести к тяжелым травмам.

Область применения этих климатических аппаратов очень велика. На сегодняшний день это один из самых экономически выгодных, экологически чистых и безопасных способов организации отопления в жилых, административных и производственных помещениях.

ventilationpro.ru

Циркуляционный насос для вентиляции

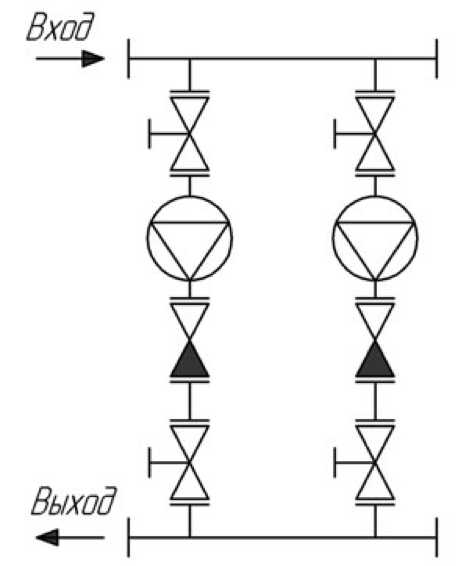

Циркуляционные насосы для систем отопления и горячего водоснабжения предназначены для принудительной циркуляции горячей воды в местном трубопроводе. Условия эксплуатации таких насосов довольно специфические, так как присутствует высокая температура прокачиваемой воды, и в воде присутствуют минеральные соли, оседающие со временем на металлических поверхностях.

Для систем горячего водоснабжения немаловажной функцией циркуляционных насосов является санитарно-гигиеническая. Застоявшаяся теплая вода является прекрасной питательной средой для размножения различных болезнетворных микроорганизмов. Практика европейских стран показывает высокую санитарную эффективность использования циркуляционных насосов, при этом циркуляция не позволяет воде в трубах остывать менее чем до 60 0С, что препятствует размножению болезнетворных микробов.

Циркуляционные насосы для горячего водоснабжения по конструкции и применяемым материалам отличаются от насосов для отопления тем, что на их подвижные металлические части наносятся специальные покрытия, препятствующие отложению минеральных солей. Это обусловлено тем, что насосам горячего водоснабжения приходится работать с водой агрессивного соляного состава, а насосы систем отопления работают в специально подготовленной, обессоленной воде.

Циркуляционные насосы для систем отопления позволяют отказаться от системы гравитационной подачи теплоносителя, что дает существенную экономию в материалах системы отопления и повышает долговечность системы из-за значительного снижения давления в котлах и трубопроводах.

Циркуляционные насосы возможно также использовать в современных системах кондиционирования/рекуперации тепла, построенной на основе кондиционера и теплоаккумулятора, гелиоаккумулятора и т.п.

Применение циркуляционных насосов позволяет повысить экономическую эффективность систем горячего водоснабжения и отопления. Во-первых, происходит резкое снижение материалоемкости системы из-за отказа от применения труб большого диаметра. Во-вторых, нет необходимости поддерживать в системе постоянное высокое давление воды, что дает экономию энергоресурсов при работе нагнетающих насосов, и повышает долговечность системы. В третьих, повышаются эксплуатационные характеристики системы из-за отсутствия мест застоя воды, и следовательно, локального снижения ее температуры.

www.sedmoycanal.com

Вентиляционный тепловой насос NIBE F750

NIBE F750 – это вентиляционный тепловой насос нового поколения, способный обеспечить ваше здание или квартиру вентиляцией, недорогим и экологически чистым отоплением, горячей водой. Тепло производится надежным и экономичным компрессором, при нехватке тепла или сбое в работе системы (например, ненормативном параметре электросети) автоматически включится ступенчатый резервный электронагреватель.

В тепловом насосе объединены развитая интеллектуальная система управления с погодозависимой автоматикой. Имеются:

  • высокоэффективный фреоновый контур для нагрева,
  • бойлер горячей воды с надежной антикоррозийной защитой,
  • ступенчатый бивалентный / резервный / санитарный электронагреватель,
  • циркуляционные насосы с переменной мощностью
  • система вентиляции с фильтром
  • системы безопасности и т.д.

Все это собрано из надежных компонентов, произведено и проверено на заводе NIBE в Швеции, что обеспечивает высокоэффективную работу теплового насоса и системы в целом, уменьшает риск ошибок при монтаже системы на месте.

F750 оснащен автоматикой для обеспечения комфорта, экономии и безопасности в эксплуатации. В случае какой-то неисправности системы, на дисплее теплового насоса на русском языке, будут указаны: какая ошибка произошла, и что рекомендуется сделать для устранения проблемы. Краткая информация о состоянии, времени работы и температурах в тепловом насосе показаны на большом и удобном для чтения цветном дисплее.

Инверторный компрессор эффективнее обычного, особенно при работе с уменьшенной мощностью.

С помощью NIBE Uplink вы можете получать данные в онлайн режиме через интернет и управлять. При неполадках в системе, в том числе пропадании электроснабжения - на электронную почту будет отправлено сообщение.

Если вы хотите получать меньшие счета - возможно программировать вентиляцию, отопление и горячую воду по времени и дням недели, в любой момент изменить настройки отопления и горячей воды через интернет с помощью NIBE Uplink.

F750 оснащен автоматикой для обеспечения комфорта, экономии и безопасности эксплуатации. Управление, в том числе, на русском языке, включая справку. Все тексты и рисунки хорошо видны на большом цветном TFT-дисплее. В случае неисправности системы - на дисплее теплового насоса будет указано - что произошло, и рекомендации по устранению проблемы.

Тепловой насос может быть подключен к водяным системам отопления, например к теплым полам, радиаторам или конвекторам, напольному отоплению. Он также предназначен для подключения к разным аксессуарам.

NIBE F750 имеет большой, мощный компрессор, рекомендован к установке в доме, площадью до 200 м², с системой отопления до 70°C.

NIBE F750 побеждает в большинстве тестов, проведенных «Энергетическим агентством» Швеции, по исследованию вентиляционых тепловых насосов с инверторным компрессором.

Возможности подключений

К NIBE F750 можно подключить солнечные коллекторы, две или более разнотемпературные системы отопления, подогрев свежего приточного воздуха улицы (от -15°C).

Функция теплового насоса

Тепловой насос использует тепло воздуха, удаляемого из помещения вентиляцией (так называемый «больной воздух»). На смену удаляемому воздуху поступает свежий «здоровый» воздух с улицы.

Тепловой насос F750 может отапливать и греть горячую воду в небольших зданиях, или квартирах.

Преобразование энергии вентиляционного воздуха в отопление происходит в три этапа.

  • Нагретый «больной воздух» изнутри помещения транспортируется к тепловому насосу.
  • Тепловой насос отбирает тепло от «больной воздух», охлаждает его и выбрасывает на улицу.
  • В фреоновом контуре тепловой насос увеличивает температуру теплоносителя до необходимой системе отопления или горячего водоснабжения. Далее это тепло распределяется по всему зданию с помощью отопления или горячего водоснабжения.

Тепловой насос NIBE F750

  • Мощность инверторного компрессора 1.1-6,0 кВт;
  • Цветной TFT-дисплей с интуитивно-понятным меню, и встроенной инструкцией пользователя, в том числе на русском языке
  • Чрезвычайно легкая установка – все важные элементы системы смонтированы на заводе внутрь теплового насоса
  • Элегантный, неподвластный времени, дизайн
  • Возможность дистанционного мониторинга через интернет, или подключения информирования на мобильный телефон
  • Расписание отопления, горячего водоснабжения и вентиляции дополнительно уменьшат плату за тепло для вашего здания
  • USB-порт для быстрого обновления программного обеспечения, при появлении новых аксессуаров NIBE
  • Встроенный бойлер горячей воды с использованием безопасной теплоизоляции, и прекрасными теплоизоляционными свойствами
  • Встроенный бойлер горячей воды создан из безопасной нержавеющей стали (без никеля)
  • Простая очистка воздушного фильтра, контроллер загрязнения фильтра
  • Удивительно низкий уровень шума
  • Встроенный циркуляционный насос (постоянного тока с переменной мощностью) системы отопления с наилучшими показателями энергоэффективности обеспечит дополнительную экономию электроэнергии
  • Минимальное потребление электроэнергии вентилятором (постоянного тока с переменной мощностью)
  • Датчик температуры на улице / в помещении, запись температур в помещении на протяжении года

Технические характеристики

Тепловая мощность компрессора* 1.46/4.06 кВт
COP* 4.72/2.93
Тепловая мощность ступенчатого бивалентного / резервного / санитарного электронагревателя 0,5...6,5 кВт
Объем встроенного расширительного бака 25 л
Объем бойлера горячей воды 180 л
Защита от коррозии  Нержавеющая сталь
Высота, с ножками 2200-2225 мм
Ширина 600 мм
Глубина 610 мм
Вес 235 кг
Экономия/год** 8900...16200 кВт

* В соответствии с евростандартом EN14511 при А20(12)W35 при расходе вентиляции 216 м3/час, минимальной / максимальной мощности компрессора.

** Значение зависит от спроса на тепло и объемного расхода вытяжного воздуха.

www.teplounion.com

Тепловой вентиляционный насос NIBE F470

NIBE F470 – вентиляционный тепловой насос нового поколения, способный обеспечить ваше здание или квартиру вентиляцией, недорогим и экологически чистым отоплением, горячей водой. Тепло производится надежным и экономичным компрессором, при нехватке тепла или сбое в работе системы (например, ненормативном параметре электросети) автоматически включится ступенчатый резервный электронагреватель.

В тепловом насосе объединены развитая интеллектуальная система управления с погодозависимой автоматикой. Имеются:

  • высокоэффективный для нагрева фреоновый контур,
  • бойлер горячей воды с надежным антикоррозийной защитой,
  • ступенчатый бивалентный / резервный / санитарный электронагреватель,
  • циркуляционные насосы с переменной мощностью, с
  • истема вентиляции с фильтром,
  • системы безопасности и т.д.

Все это собрано из надежных компонентов и проверено на заводе NIBE в Швеции, что обеспечивает высокоточную работу комплектующих, качество теплового насоса и системы в целом, уменьшает риск ошибок при монтаже системы на месте.

F370 оснащен автоматикой для обеспечения комфорта, экономии и безопасности эксплуатации. В случае неисправности системы на дисплее теплового насоса, на русском языке, будет указано: какая ошибка произошла, и что рекомендуется сделать для устранения проблемы. Краткая информация о состоянии, времени работы и температурах в тепловом насосе показаны на большом и удобном для чтения цветном дисплее.

Тепловой насос может быть подключен к водяным системам отопления, например, радиаторам или конвекторам до +70°C, напольному отоплению. Он также предназначен для подключения к разным аксессуарам.

Отличительное свойство F470 от F370

В вентиляционном тепловом насосе F470 встроена система очистки и фильтрации свежего приточного воздуха с улицы.

Возможности подключений

К NIBE F470 можно подключить солнечные коллекторы, две или более разнотемпературные системы отопления, газовый котел и дополнительный удаленный бойлер горячей воды.

Функция теплового насоса

  • Тепловой насос использует тепло воздуха, удаляемого из помещения вентиляцией (так называемый «больной воздух»).
  • На смену удаляемому воздуху поступает свежий «здоровый» воздух с улицы.
  • Тепловой насос F370 может отапливать и греть горячую воду в небольших зданиях, или квартирах.

Преобразование энергии вентиляционного воздуха в отопление происходит в три этапа.

  • Нагретый «больной воздух» изнутри помещения транспортируется к тепловому насосу.
  • Тепловой насос отбирает тепло от «больной воздух», охлаждает его и выбрасывает на улицу.
  • В фреоновом контуре тепловой насос увеличивает температуру теплоносителя до необходимой системе отопления или горячего водоснабжения. Далее это тепло распределяется по всему зданию с помощью отопления или горячего водоснабжения.

Тепловой насос NIBE F470

  • Цветной TFT-дисплей с интуитивно-понятным меню, и встроенной инструкцией пользователя, в том числе на русском языке
  • Чрезвычайно легкая установка - все важные элементы системы смонтированы на заводе внутрь теплового насоса
  • Элегантный, неподвластный времени, дизайн
  • Возможность подключения GSM информирования на мобильный телефон
  • USB-порт для быстрого обновления программного обеспечения, при появлении новых аксессуаров NIBE
  • Встроенный бойлер горячей воды с использованием безопасной теплоизоляции, и прекрасными теплоизоляционными свойствами
  • Защита бойлера горячей воды от коррозии: эмаль, медь или безопасная нержавеющая сталь (без никеля)
  • Простая очистка воздушного фильтра, контроллер загрязнения фильтра
  • Удивительно низкий уровень шума
  • Встроенный циркуляционный насос (постоянного тока с переменной мощностью) системы отопления с наилучшими показателями энергоэффективности обеспечит дополнительную экономию электроэнергии
  • Минимальное потребление электроэнергии вентилятором (постоянного тока с переменной мощностью)

Технические характеристики

  3x380 В
Высота, регулируется ножками 2100-2125 мм
Ширина 600 мм
Глубина 615 мм
Вес 218/203 кг
Объем воды, внешняя оболочка 70 л
Объем воды, бойлер горячей воды 170 л
Электроснабжение 380 В (3-фазы+N)
Фреон R290
Мощность потребляемая компрессором 0,65 кВт
Мощность погружного наревателя, макс. * 10,25 кВт
Защита от коррозии Медь/Нержавеющая сталь
Экономия электроэнергии компрессором, в год ** 6500 - 9300 кВт/год

* Заводская установка 8 кВт

** Значения варьируются в зависимости от типа вытяжной системы

Производитель оставляет за собой право внесения в конструкцию изменений, не ухудшающих эксплуатационные показатели.

www.teplounion.com

Вентиляция с тепловым насосом: воздушным или геотермальным


Теперь вентиляционные установки не только удаляют углекислый газ, поставляют кислород, очищают воздух, но еще и зимой - отапливают, а летом – охлаждают! И при этом позволяют экономить. Как это происходит? Читаем ниже.

Виды вентиляционного оборудования, снижающего расходы на отопление или охлаждение:

1. Вентиляционные установки с рекуператором:

Эти установки частично сохраняют температуру воздуха из помещения и используют тепло или прохладу повторно.

Вентиляция с роторными теплообменниками – давно зарекомендовала себя. Она позволяет эффективно экономить на отоплении и кондиционировании.

Но сами по себе рекуператоры тепло не производят, так же, как и прохладу. Поэтому производители вентиляционных установок разработали оборудование, которое способно нагревать поступающий воздух.

2. Вентустановки с роторными рекуператорами и с калориферами (нагревательными элементами):

Делятся на:

- установки с водяным калорифером,
- установки с электрическим калорифером.

Вентустановки с водяным калорифером обходятся дороже, чем с электрическим, но оправданы для той местности, где морозных дней больше, поскольку являются экономичнее в процессе эксплуатации.

Сочетание роторного рекуператора и калорифера позволяет меньше тратить энергии на отопление приточного воздуха.
Котел VIADRUS NAOS K4 относится к серии настенных конденсационных котлов. Теплообменник изготовлен из качественной нержавеющей стали. Котлы (http://viadrus.pp.ua/) доступны в 3-х вариантах: только для отопления без возможности нагрева горячей воды, с проточным нагревателем горячей воды и с подготовкой к подключению внешнего резервуара непрямого нагрева.
Однако есть и более современные виды вентиляционного оборудования, отапливающие, охлаждающие и при этом экономящие средства. Об этом - ниже.

3. Вентустановки с тепловым насосом:

Это продвинутые и максимально энергоэффективные способы вентиляции.

Вентустановки комбинируют возможности роторного рекуператора и теплового насоса, за счет чего позволяют частично отапливать помещение зимой или охлаждать летом. Что особенно хорошо для зданий с большими площадями, которые тяжело обогревать и кондиционировать.

Такая вентиляция помогает не только устанавливать комфортный микроклимат, но и экономить на отоплении дома или коттеджа.

Вентиляция с тепловым насосом:

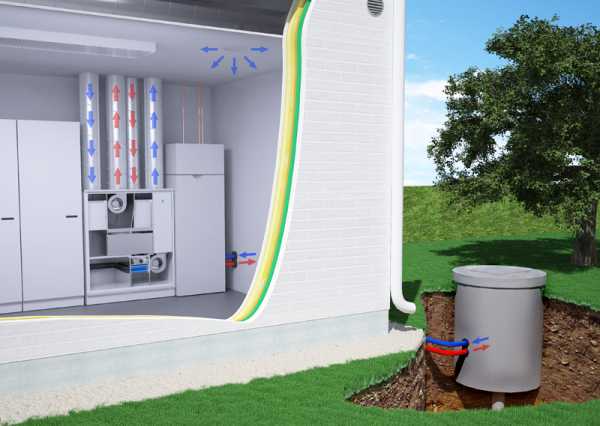

1. Вентустановки с геотермальным тепловым насосом:


Предназначаются для дополнительного охлаждения воздуха летом и для отопления дома - зимой.

Принцип действия: на определенной глубине температура воды или грунта – постоянна (в пределах 1-2 градусов Цельсия). Вентиляционные установки с грунтовым насосом используют тепло или холод из недр земли и по трубопроводу, в котором циркулирует жидкость (например, соляной раствор), поставляют в дом.

Преимущества: безопасное, экологичное и экономичное отопление, позволяющее охлаждать приточный воздух летом и отапливать помещение зимой.

Недостатки: дорогая цена геотермального теплового насоса.

Пример: установки серии Geo Cooling от компании Enervent (на картинке слева).

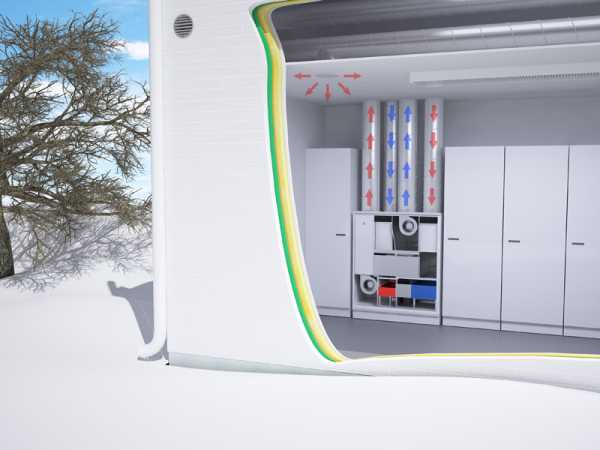

2. Вентустановки с воздушным тепловым насосом с инвертором:

Эти вентустановки частично нагревают приточный воздух, эффективно охлаждают, когда на улице прохладно, а в помещении жарко (например, ночью в летнее время). При этом не тратят электроэнергию.

Преимущества: наиболее эффективны с точки зрения охлаждения, могут применяться, как источник тепла зимой.

Недостатки: имеют навесное оборудование - инвертор. При температуре ниже -25 градусов Цельсия требуют дополнительно применять электрический калорифер.

Пример: вентиляции серии EDX от компании Enervent.

3. Вентиляция с встроенным воздушным тепловым насосом:


Например, серия Greenair HP™ от Enervent.
Это наиболее продвинутая модель. Вентустановка позволяет использовать двойной цикл утилизации тепла или холода из воздуха, и тем самым частично отапливает помещения зимой или охлаждает летом. При этом не имеет дополнительных внешних блоков, а значит, может монтироваться в любом здании, даже со стеклянными фасадами или в домах с необычной архитектурой, внешний вид которых не предусматривает наличие каких-либо навесных устройств.

Такие установки имеют один недостаток – высокая цена. Но, если в доме электрическое или газовое отопление, быстро окупаются (за 2-3 года, в зависимости от площади здания). А затем позволяют существенно экономить.

Наиболее выгодна вентиляция с тепловым насосом - в домах с герметичными окнами, с качественной теплоизоляцией. При соблюдении определенных требований здание может приблизиться по энергоэффективности – к пассивному дому.

В Екатеринбурге и в Челябинске продукцию компании Ensto Enervent реализует группа компаний «Терконт». Мы выполняем весь комплекс работ: проектирование вентиляции, поставка и монтаж оборудования, обслуживание.

Видео:

Группа компаний Терконт
Копирование без ссылки на http://terkont.ru/ - запрещено

terkont.ru

Вентиляция насосной станций: канализационной и модульной

Станции оборудованы для того, чтобы производить отведение стоков в общие канализационные системы. Отведения осуществляются как для стоков бытовой отработки, так и промышленной. Вентиляция насосной станции является необходимым требованием, входящим в общую инженерную сеть насосной станции.

Почему вентиляция так необходима

Подземная вода представляет собой основной источник водоснабжений. К другим источникам можно отнести городскую и водопроводную сеть. Последнее имеет место, когда месторасположение насосной станции близко к городу. На насосной станции предусмотрено использование раздельной системы водопроводов хозяйственных типов. Также используют водопровод, рассчитанный на производственное использование или противопожарное.

Площадки насосных станций предусматривают стационарные системы пожаротушений, работающие в автоматическом режиме, для магистральных станций. Также предусмотрена система, сглаживающая волны разных давлений. Пожары тушат благодаря пене.

Для обеспечения вентиляции, необходимо знать какие именно компоненты входят в состав стационарных систем тушения пожаров.

  • насосные станции водопенотушений;
  • резервуар для 100 кубов воды. Также содержится кольцевая трубопроводная сеть;
  • мембранная емкость с пенообразователями, парогенератор и пожарный датчик.

Вентилирование канализационных насосных

Процесс вентилирования дает возможность высвобождаться необходимому количеству теплоты, которую предварительно выделяют множества различных работающих механизмов. Кроме того, требования к вентиляции таковы, чтобы в обязательном порядке не допустить в блок-боксах температурные скачки.

Главными параметрами, которые необходимо брать в расчет при проектировке систем вентилирования канализационных насосных (КНС) являются пропускаемые объемы воздушных масс.

Чтобы правильно рассчитать вентиляцию канализационной насосной станции нужно учитывать местоположения и численность всех воздуховодов, датчиков и клапанов. Допустимый предел температур — от 5 градусов до 45 градусов по Цельсию.

Проводя расчеты для проектирования системы вентилирования КНС         , нужно в обязательном порядке учитывать данные параметры:

  • Влажность воздуха;
  • Скорости, с которыми передвигаются воздушные массы;
  • Возникающие температуры и вероятности выхода их за допустимый предел.

Существует три типа тяжести помещения на КНС:

  1. Помещение начальной тяжести: кабинет работника, помещение для диспетчера, помещения, предназначенные для связи между персоналом и пр.;
  2. Класс «А»: распределительная и кабельная кабина;
  3. Класс «Б»: насосное помещение, машинное отделение, аккумуляторный отдел.



СНИПы и другие технические нормы требуют установки отдельных, автономных, вентиляционных систем в залах, содержащих оборудование в других помещениях.

Разрешается монтаж общих систем вентилирования канализационных насосных станций, ограничиваясь снабжением регулируемых шиберов. Шиберы будут закрываться в случаях возгорания или при других форс мажорах. Согласно СНИПам, запрещается комбинирование вентиляционных систем для электромашинного и огнеопасного помещения.

Вентиляция модульной насосной станции

Вентилирование модульных станций предусмотрено с использованием приточно-вытяжных систем естественной вентиляции. Для подключения вентиляционных агрегатов, допустимо их включение в общую сеть с напряжением 220 Вольт. Необходимо также следить за суммарной мощностью лампочек — как правило, используются энергосберегающие лампы, но, если в конкретной модульной станции это не так, необходимо заменить все лампы на энергосберегающие (с целью не допустить перегрузки энергосети).

Также при монтаже, необходимо учесть предусмотренное водоснабжение, которое работает вместе с отоплением, в свою очередь реализовываемым при помощи электрических обогревателей, включающих термостаты.

Включение всех электрических систем, в том числе, систем обогрева происходит в автоматическом режиме, в случаях, когда на модульной станции температура снижается до отметки 5 градусов и ниже.

Станции первой и второй категории надежности предусматривают подключение двух каналов электрического питания. Каждый канал рассчитывается на полную загруженность.

Станции третей категории рассчитаны только на один такой канал

aeroclima.ru

Вентиляционный шумозащитный насос (варианты), вентиляционное шумозащитное устройство

Вентиляционное шумозащитное устройство относится к области вентиляции жилых помещений, к устройствам позволяющим защитить помещение от проникающего снаружи шума при вентиляции. Устройство содержит вентиляционный диафрагменный насос, имеющий звукоизолирующий корпус рабочей камеры, и такой способ открытия звукоизолирующих впускных и выпускных клапанов, что прохождению по воздуховодам в помещение шума снаружи всегда препятствуют закрытые внешние или внутренние клапаны. Другой предлагаемый вариант вентиляционного диафрагменного насоса отличается тем, что ослабление шума снаружи происходит за счет того, что клапанные полости сделаны в виде камер, поглощающих звук. Еще один вариант вентиляционного шумозащитного устройства предлагается использовать при возникновении эпизодического шума. При этом звукоизолирующие обратные клапаны автоматически закрывают внешний воздуховод, если сигнал от внешнего микрофона превосходит установленный уровень. Технический результат - шумозащита приточного и вытяжного потоков воздуха, проходящих через наружное ограждение помещения. 3 н. и 27 з.п. ф-лы.



Изобретение относится к области вентиляции жилых помещений, к устройствам, позволяющим защитить помещение от проникающего снаружи шума при вентиляции.

В настоящее время в жилых помещениях часто используются пластиковые окна со стеклопакетами. Установка герметичного пластикового окна нарушает естественную приточную вентиляцию через окно и требует установки дополнительного устройства для обеспечения приточной вентиляции помещения. В помещение, не подключенное к центральной вентиляции, воздушный приточный поток попадает обычно через специальные вентиляционные отверстия в наружной стене комнаты или в окне. Приток воздуха обеспечивается механически нагнетанием с помощью вентилятора или естественным путем за счет работы вытяжки. Вместе с приточным воздухом в помещение через вентиляционные отверстия попадает шум снаружи. Шум усиливается при использовании вентилятора. Поэтому возникает проблема понижения уровня шума, попадающего в помещение при вентиляции.

Известны методы снижения шума, поступающего в помещение из приточного воздуховода, использующие глушители шума. В частности, трубчатый глушитель, имеющий перфорированную оболочку воздуховода, которая снаружи покрыта слоем звукопоглощающего материала, находящегося в герметичном кожухе (Г.Л.Осипов, Е.Я.Юдин и др. - М.: Стройиздат, 1987).

Другие известные устройства для снижения уровня шума основаны на установке внутри воздуховода пластин различной формы, содержащих звукопоглощающие материалы (Патент РФ №2182688, 06.08.2001, МПК F24F 13/24). Однако для вентиляции жилых помещений при отсутствии системы центральной вентиляции использование таких шумозащитных устройств оказалось неэффективным и неудобным.

Наиболее функционально близким к предложенному является вентиляционное шумозащитное устройство, устанавливаемое на окнах (Патент РФ №2183720, 01.02.2001, МПК Е06В 7/02). Это устройство содержит полый корпус, имеющий отверстия в наружной и внутренней стенке корпуса и клапанный механизм запирания вентиляционного отверстия. Для механического притока воздуха в корпусе установлен вентилятор в слое теплоизоляционного материала.

Недостатком известного вентиляционного шумозащитного устройства является неэффективная изоляция помещения от шума снаружи во время вентиляции

Наиболее близким по технической сущности к заявляемому вентиляционному шумозащитному устройству является вакуумный насос, описанный в Патенте РФ №2116510, 05.03.1996, МПК F04В 43/06. Этот насос содержит корпус цилиндра с впускной и выпускной полостями и установленными в них впускными и выпускными клапанами. Поршень с гибкой тягой и перекатывающейся диафрагмой размещен в цилиндре. Гибкая тяга поршня перекинута через направляющий ролик и свободным концом соединена с шарниром, закрепленным на кривошипе привода.

Недостатком этого известного насоса является отсутствие конструктивных элементов, необходимых для вентиляции помещения, и обеспечения защиты от проникновения шума снаружи в помещение при вентиляции. Он не имеет звукоизолирующего корпуса, ограничивающего внутренний объем цилиндра, и звукоизолирующих клапанов. Отсутствует в нем и разделение диафрагмой внутреннего объема цилиндра на приточную и вытяжную части.

Целью настоящего изобретения является обеспечение жилого помещения притоком свежего воздуха и вытяжкой через воздуховоды, проходящие через наружное ограждение, и при этом изолирование помещения от шума снаружи.

Дополнительную вытяжку необходимо делать, например, при плохо функционирующей центральной вытяжке, или, если требуется выполнить звукоизоляцию одного помещения от других помещений в квартире.

Технический результат заключается в шумозащите приточного и вытяжного потоков воздуха, проходящих через наружное ограждение помещения. Он достигается с помощью предлагаемого вентиляционного шумозащитного устройства (насоса). Технический результат достигается за счет того, что воздушные потоки от наружных воздуховодов к внутренним воздуховодам проходят через одну рабочую камеру, поглощающую шум, и через поочередно закрытые внутренние или внешние звукоизолирующие клапаны. С помощью насоса вентиляция осуществляется механически. Объем вентилируемого воздуха, при этом, мало зависит от погодных условий снаружи.

Предлагаемый вентиляционный шумозащитный насос содержит приточный и вытяжной воздуховоды, впускные и выпускные клапаны, привод, гибкие тяги, корпус рабочей камеры, с защемленной в нем диафрагмой, разделяющей рабочую камеру на приточную часть камеры и вытяжную часть камеры, корпус рабочей камеры и клапаны выполнены звукоизолирующими, с использованием массивных и жестких материалов, отражающих звуковые волны, и мягких, звукопоглощающих материалов, а способ открытия клапанов такой, что прохождению шума снаружи в помещение по воздуховодам всегда препятствуют закрытые внешние или внутренние клапаны.

Приточный впускной (выпускной) клапан установлен между корпусом приточной части камеры и внешним (внутренним) приточным воздуховодом, а вытяжной впускной (выпускной) клапан установлен между корпусом вытяжной части камеры и внутренним (внешним) вытяжным воздуховодом. Впускные и выпускные клапаны имеют металлическую, массивную неподвижную часть, соединенную с корпусом рабочей камеры, например, резьбовым соединением, и металлическую, массивную подвижную часть, перекрывающую отверстие клапана с помощью прижимной пружины и мягкой прокладки, например резиновой.

При этом диафрагма, изготовленная из воздухонепроницаемого и гибкого материала, имеет жесткую центральную часть, которая центрирована в рабочей камере с помощью растяжек, число которых не меньше четырех.

Прямой ход диафрагмы происходит с помощью гибкой тяги, под действием кривошипа привода, который вращается электродвигателем посредством передаточного механизма, понижающего скорость вращения, а обратный ход диафрагмы происходит под действием возвратной пружины. Кривошип привода обеспечивает возвратно-поступательное движение диафрагмы с помощью установленного на нем шарнира или направляющего ролика и гибкой тяги, проходящей через один или более направляющих роликов.

Кроме того, каждый клапан открывается растяжимой гибкой тягой, прикрепленной к металлической, массивной подвижной части клапана, преодолевающей противодействие прижимной пружины клапана, которая имеет жесткость меньше, чем жесткость растяжимой гибкой тяги.

При этом натяжение растяжимой гибкой тяги клапана, прикрепленной к клапанному кривошипу, соосному с приводом, происходит при вращении клапанного кривошипа, который приводится во вращение кривошипом привода с помощью пружинного зацепа.

Однако для ограничения сектора вращения клапанного кривошипа используются упор исходного положения, к которому клапанный кривошип прижимается собственной возвратной пружиной, и возвратный упор, который используется для освобождения клапанного кривошипа от пружинного зацепа, установленного на кривошипе привода.

Кроме того, растяжимые гибкие тяги, одновременно открывающие внешний приточный впускной клапан и внешний вытяжной выпускной клапан, прикреплены к одному клапанному кривошипу, который приводится во вращение во время прямого хода диафрагмы, а растяжимые гибкие тяги, одновременно открывающие внутренний приточный выпускной клапан и внутренний вытяжной впускной клапан, прикреплены к другому клапанному кривошипу, который приводится в движение во время обратного хода диафрагмы.

При этом насос содержит электронное коммутирующее устройство, использующее подвижные и неподвижные электрические контакты, и электромагниты, которые открывают одновременно внешний приточный впускной клапан и внешний вытяжной выпускной клапан в начале прямого хода диафрагмы, а закрывают эти клапаны одновременно в конце прямого хода диафрагмы, кроме того, внутренний приточный выпускной клапан и внутренний вытяжной впускной клапан одновременно открываются в начале обратного хода диафрагмы, а закрываются они одновременно в конце обратного хода диафрагмы.

Насос также имеет регулятор времени задержки, позволяющий устанавливать запаздывание и(или) опережение для открытия и закрытия клапанов относительно времени начала и конца прямого и обратного хода диафрагмы.

Корпус рабочей камеры выполнен из стали или(и) стекла и имеет форму цилиндра и круглую диафрагму, или форму параллелепипеда и прямоугольную диафрагму, а рабочая камера установлена таким образом, что диафрагма совершает возвратно-поступательное движение в вертикальном или в горизонтальном направлении.

Неподвижная внутренняя поверхность вытяжной части камеры частично или полностью покрыта звукопоглощающим материалом. При этом звукоизолирующий кожух закрывает электродвигатель, передаточный механизм и привод с кривошипами, а приточные и(или) вытяжные воздуховоды разделяются дополнительными камерами для поглощения шума.

Рассмотрим другой вариант. Вентиляционный шумозащитный насос содержит приточный и вытяжной воздуховоды, привод, гибкие тяги, корпус рабочей камеры с защемленной в нем диафрагмой, разделяющей рабочую камеру на приточную часть камеры и вытяжную часть камеры, впускные и выпускные полости с установленными в них впускными и выпускными клапанами. Корпус рабочей камеры и корпус впускных и выпускных полостей выполнен звукоизолирующим, из жестких и массивных материалов, отражающих звуковые волны, и мягких звукопоглощающих материалов, а внутри рабочей камеры и полостей содержатся звукопоглощающие материалы.

Воздуховоды, примыкающие к корпусу насоса, имеют в поперечном сечении щелевую форму и покрыты звукоизолирующим кожухом, а внутри содержат звукопоглощающий материал.

Отверстия, закрываемые клапанами, и отверстия, соединяющие впускную и выпускную полости с рабочей камерой, имеют щелевую форму, а клапаны выполнены из легких материалов и открываются под действием давления воздушных потоков.

Внешний звукоизолирующий кожух закрывает клапанные полости, содержащие внешний приточный впускной клапан и внешний вытяжной выпускной клапан.

Внутренний звукоизолирующий кожух закрывает клапанные полости, содержащие внутренний приточный выпускной клапан и внутренний вытяжной впускной клапан.

Корпус рабочей камеры выполнен из стали или(и) стекла и имеет форму цилиндра и круглую диафрагму, или форму параллелепипеда и прямоугольную диафрагму.

При этом рабочая камера установлена таким образом, что диафрагма совершает возвратно-поступательное движение в вертикальном или в горизонтальном направлении.

Кроме того, неподвижная внутренняя поверхность вытяжной части камеры частично или полностью покрыта звукопоглощающим материалом.

Звукоизолирующий кожух закрывает электродвигатель, передаточный механизм и привод с кривошипами.

Приточные и(или) вытяжные воздуховоды разделяются дополнительными камерами для поглощения шума.

Вентиляционное шумозащитное устройство содержит приточный или(и) вытяжной внешний воздуховод, проходящий через наружное ограждение помещения, обратные клапаны, а также приточный или(и) вытяжной вентилятор.

Кроме того, устройство содержит внешний микрофон и электронный блок управления открытием звукоизолирующих обратных клапанов и включением вентиляторов, позволяющий включать это вентиляционное устройство только при условии, что электронный сигнал от микрофона соответствует незначительному уровню шума снаружи.

Каждый воздуховод содержит два обратных клапана, а стенки воздуховода между этими клапанами выполнены из таких материалов, что закрытые клапаны и воздуховод между ними образуют камеру, поглощающую шум.

При этом устройство содержит регулятор уровня шума, позволяющий пользователю устанавливать допустимое значение амплитуды или(и) мощности электрического сигнала от внешнего микрофона, при котором автоматически включается вентиляционное устройство.

Привод, совершающий вращательное движение, обеспечивает прямой ход диафрагмы с помощью гибкой тяги, проходящей через направляющие ролики. Гибкие тяги, используемые для осуществления возвратно-поступательного движения диафрагмы, крепятся к жесткой центральной части диафрагмы. Электродвигатель вращает привод с помощью передаточного механизма, понижающего скорость вращения. На приводе установлен кривошип, совершающий круговое движение. Гибкая тяга, двигающая диафрагму в прямом направлении, крепится к кривошипу с помощью шарнира. Механизм, обеспечивающий прямой ход диафрагмы, аналогичен механизму, описанному в Патенте РФ №2116510, 05.03.1996, МПК F04В 43/06. Звукоизолирующим кожухом закрыт привод с кривошипом, передаточный механизм и электродвигатель. Возвратная пружина обеспечивает обратный ход диафрагмы.

Будем для определенности полагать, что диафрагма совершает возвратно-поступательное движение в вертикальном направлении.

В корпусе цилиндра установлены четыре звукоизолирующих воздушных клапана, т.е. в закрытом состоянии они не нарушают звукоизоляцию корпуса цилиндра. Место установки и предназначение этих клапанов следующее. Внешний приточный впускной клапан устанавливается в корпусе приточной части камеры и перекрывает воздуховод, по которому приточный воздух поступает снаружи в приточную часть камеры. Внутренний приточный выпускной клапан устанавливается в корпусе приточной части камеры и перекрывает воздуховод, по которому приточный воздух поступает из приточной части камеры в помещение. Внешний вытяжной выпускной клапан устанавливается в корпусе вытяжной части камеры и перекрывает воздуховод, по которому вытяжной воздух поступает из вытяжной части камеры наружу. Внутренний вытяжной впускной клапан устанавливается в корпусе вытяжной части камеры и перекрывает воздуховод, по которому вытяжной воздух из помещения поступает в вытяжную часть камеры.

Действует вентиляционный шумозащитный насос следующим образом. Насос работает циклично. Каждый цикл притока и вытяжки воздуха осуществляется в четыре такта.

Первый такт. Открыты внешние клапаны, т.е. внешний приточный впускной клапан и внешний выпускной вытяжной клапан. Закрыты внутренние клапаны, т.е. внутренний выпускной приточный клапан и внутренний впускной вытяжной клапан. Диафрагма под действием привода и гибкой тяги движется таким образом, что увеличивается объем приточной части камеры и одновременно уменьшается объем вытяжной части камеры. Приточный воздух поступает снаружи в приточную часть камеры и одновременно вытяжной воздух выдавливается наружу из вытяжной части камеры. Защита помещения от шума обеспечивается за счет закрытых внутренних клапанов.

Второй такт. Все внутренние и внешние клапаны закрыты. Происходит затухание звука в рабочей камере. Направление движения диафрагмы меняется на обратное.

Третий такт. Открыты внутренние клапаны, т.е. внутренний приточный выпускной клапан и внутренний вытяжной впускной клапан. Внешние клапаны закрыты. Диафрагма под действием обратной пружины движется таким образом, что уменьшается объем приточной части камеры и одновременно увеличивается объем вытяжной части камеры. Приточный воздух выдавливается из приточной части камеры в помещение и одновременно вытяжной воздух поступает из помещения в вытяжную часть камеры. Защита помещения от шума происходит за счет закрытых внешних клапанов.

Четвертый такт. Все внутренние и внешние клапаны закрыты. Происходит смена направления движения диафрагмы.

Отметим некоторые особенности устройства звукоизолирующего корпуса рабочей камеры. Он может быть однослойным или многослойным, исходя из конкретного исполнения с учетом требуемого качества защиты от шума и цены. При однослойном исполнении можно использовать металлический лист. При многослойном исполнении целесообразно сочетать массивные и жесткие материалы для отражения звука и легкие материалы для звукопоглощения. Для отражения звука можно использовать, например, стальной лист, стекло и т.п. Для звукопоглощения применяются, например, минеральная вата, мягкая резина и т.п. Рабочая камера может быть произвольной формы, в частности, иметь форму цилиндра или параллелепипеда. Внутренняя поверхность звукоизолированного корпуса рабочей камеры частично или полностью покрыта звукопоглощающими материалами. Предпочтительнее звукопоглощающим материалом покрывать внутреннюю поверхность корпуса вытяжной камеры, чтобы в приточной камере не нарушалась чистота приточного воздуха.

Рассмотрим устройство диафрагмы. Форма диафрагмы соответствует форме рабочей камеры. Например, для цилиндра и параллелепипеда используются круглая и прямоугольная диафрагмы соответственно. Жесткая центральная часть диафрагмы может быть выполнена, например, их листового металла, стекла и т.п. Край жесткой части диафрагмы крепится к корпусу растяжимыми гибкими тягами, обеспечивающими центрирование жесткой пластины диафрагмы в средней части рабочей камеры при движении диафрагмы. Это можно сделать, например, соединив края жесткой пластины диафрагмы с корпусом в его нижней части с помощью четырех пружин, или растяжимых нитей.

Поверхность диафрагмы между краем центральной жесткой пластины и линией закрепления диафрагмы к корпусу выполнена из гибкой воздухонепроницаемой мембраны. Гибкая часть мембраны может быть растяжимой или нерастяжимой. При этом форма и размер гибкой части диафрагмы выбираются таким образом, чтобы жесткая плоская центральная часть диафрагмы могла при крайних положениях движения вверх или вниз близко подходить к верхней или нижней внутренней поверхности корпуса. Гибкая мембрана крепится к жесткой центральной пластине, например, с помощью жесткой рамки. Предпочтительнее использовать нерастяжимую мембрану, т.к. она медленнее изнашивается. Ее можно сделать, например, из плотной капроновой ткани.

Двигающий диафрагму механизм состоит из следующих элементов. Для движения диафрагмы используются одна или несколько гибких тяг. Один конец гибкой тяги прикреплен к жесткой центральной горизонтальной пластине диафрагмы, например, к ее верхней поверхности. Другой конец этой гибкой тяги закреплен к шарниру, установленному на кривошипе привода. Привод вращается посредством электродвигателя и передаточного механизма, понижающего скорость вращения. С помощью одного или нескольких направляющих роликов гибкая тяга преобразует вращательное движение кривошипа привода в вертикальное возвратно-поступательное движение центральной жесткой пластины диафрагмы. Снизу к жесткой пластине диафрагмы прикреплен конец другой гибкой тяги, связанной с возвратной пружиной. В качестве возвратной пружины можно использовать пружины, центрирующие положение жесткой центральной пластины диафрагмы в рабочей камере.

Возвратно-поступательное движение диафрагмы в вертикальном направлении происходит следующим образом. При прямом ходе диафрагма поднимается под действием привода, которому противодействует возвратная пружина. Действие привода передается на жесткую центральную пластину диафрагмы с помощью гибкой тяги и кривошипа привода. При обратном ходе диафрагма опускается под действием возвратной пружины. Гибкая тяга от возвратной пружины к диафрагме может проходить через направляющие ролики. Вместо возвратной пружины может быть использована массивная центральная пластина диафрагмы. При этом возвратной силой будет сила тяжести массивной пластины. Положение рабочей камеры может быть и таким, что возвратно-поступательное движение диафрагмы будет происходить в горизонтальном направлении. При этом для обратного хода может быть использована лишь возвратная пружина.

На кривошипе привода может быть установлен вместо шарнира направляющий ролик, а конец гибкой тяги, проходящей через этот ролик, прикреплен неподвижно к корпусу. Тогда при вращении кривошипа гибкая тяга будет двигать диафрагму с помощью подвижного блока - ролика на кривошипе. При этом можно уменьшить радиус кривошипа привода для обеспечения необходимой амплитуды возвратно-поступательного движения диафрагмы.

Рассмотрим устройство звукоизолирующих клапанов и механизма, управляющего их работой. Клапаны устанавливаются на корпусе, звукоизолирующем рабочую камеру. Клапаны имеют подвижную и неподвижную части, которые соединяются через эластичные уплотнители (например, резиновые). Неподвижная часть клапана соединяет корпус камеры и воздуховод. Снаружи неподвижная часть клапана может быть выполнена, например, из массивной металлической трубы, соединенной с корпусом резьбовым соединением. Подвижная металлическая часть клапана делается массивной для обеспечения звукоизоляции рабочей камеры при закрытом состоянии клапана. Подвижная часть прижимается к неподвижной части клапана с помощью прижимной пружины клапана или под действием собственного веса.

Для открытия клапана используется растяжимая гибкая тяга. Один конец гибкой тяги прикреплен к подвижной части клапана, а другой конец через направляющие ролики прикреплен к другому подвижному кривошипу (не кривошипу привода). Назовем его клапанным кривошипом. Клапанный кривошип установлен на подшипнике, соосном с приводом, таким образом, что может вращаться независимо от вращения кривошипа привода, или вместе с ним. Клапанный кривошип в исходном положении фиксируется упором, прикрепленным к корпусу, и возвратной пружиной, прижимающей клапанный кривошип к упору исходного положения. Возвратная пружина клапанного кривошипа прикреплена к корпусу. Упор исходного положения устанавливается таким образом, чтобы исходное положение клапанного кривошипа совпадало с положением кривошипа привода, при котором диафрагма уже незначительно продвинулась в направлении прямого хода.

На кривошипе привода установлен пружинный зацеп, позволяющий при вращении кривошипа привода захватить клапанный кривошип и вращать его вместе с кривошипом привода. Жесткость растяжимой гибкой тяги клапана такова, что при вращении клапанного кривошипа растяжимая гибкая тяга противодействует возвратной пружине клапана без заметного растяжения гибкой тяги. Она начинает растягиваться лишь после полного открытия клапана, т.е. жесткость растяжимой гибкой тяги клапана больше, чем у возвратной пружины клапана. К корпусу прикреплен возвратный ограничительный упор таким образом, чтобы, не доходя до положения смены направления движения диафрагмы, клапанный кривошип останавливался этим ограничительным упором. Положение ограничительных упоров для клапанного кривошипа может регулироваться.

Работа механизма управления клапаном происходит следующим образом. При вращении кривошипа привода происходит возвратно-поступательное движение диафрагмы. В начале прямого хода кривошип привода подходит близко к клапанному кривошипу, положение которого зафиксировано с помощью упора исходного положения и возвратной пружины. Пружинный зацеп, установленный на кривошипе привода, захватывает клапанный кривошип, и он начинает вращаться вместе с кривошипом привода. При этом растяжимая гибкая тяга, прикрепленная к клапанному кривошипу, открывает клапан, противодействуя прижимной пружине клапана. Не доходя до положения смены направления движения диафрагмы, клапанный кривошип останавливается возвратным упором. Пружинный зацеп, продолжающий движение вместе с кривошипом привода, освобождает клапанный кривошип. Клапанный кривошип возвращается в исходное положение под действием своей собственной возвратной пружины. При этом освобождается гибкая тяга клапана и происходит ее сжатие. Клапан быстро закрывается под действием своей прижимной пружины.

Управление клапанами вентиляционного шумозащитного насоса для притока и вытяжки воздуха осуществляется двумя клапанными кривошипами. Первый клапанный кривошип используется при прямом ходе диафрагмы для управления внешними клапанами. К первому кривошипу крепятся гибкие тяги, управляющие открытием и закрытием внешнего приточного впускного клапана и внешнего вытяжного выпускного клапана. Второй клапанный кривошип используется при обратном ходе диафрагмы для управления внутренними клапанами. Ко второму кривошипу крепятся гибкие тяги, управляющие открытием и закрытием внутреннего приточного выпускного клапана и внутреннего вытяжного впускного клапана. Внешние клапаны открываются одновременно и закрываются тоже одновременно. Аналогично действуют и внутренние клапаны.

Следует отметить, что поскольку подвижная часть клапана массивная, а для плотного ее прижима используется возвратная пружина, то управлять открытием клапана с помощью давления воздушного потока, проходящего через клапан, нецелесообразно.

Предлагается еще один вариант конструкции вентиляционного шумозащитного насоса. Его конструкция отличается от описанного выше насоса тем, что впускные и выпускные клапаны сделаны из легких материалов и открываются под действием давления воздушных потоков. При этом защита от шума осуществляется за счет того, что каждый клапан располагается в звукоизолированной клапанной полости, содержащей звукопоглощающий материал.

Корпус, ограничивающий клапанную полость, выполнен из жесткого звукоизолирующего материала, например из металла, чтобы шум снаружи мог попасть в полость только через отверстие воздуховода. Клапанные полости, содержащие внешний приточный впускной клапан и внешний вытяжной выпускной клапан, могут быть закрыты одним звукоизолирующим кожухом. Клапанные полости, содержащие внутренний приточный выпускной клапан и внутренний вытяжной впускной клапан, могут быть закрыты одним звукоизолирующим кожухом.

Ослабление шума достигается и путем использования щелевой формы в поперечном сечении у воздуховода, примыкающего к корпусу клапанной полости. Щелевая часть воздуховода изготовлена из жесткого, отражающего звук материала, а внутренняя поверхность этого щелевого воздуховода покрыта звукопоглощающим материалом. Отверстия, соединяющие рабочую камеру насоса с клапанными полостями, сделаны также в форме щели.

Действие этого варианта вентиляционного шумозащитного насоса происходит аналогично описанному выше насосу, но отличается действием клапанов. Клапаны открываются под давлением воздушных потоков, которые создаются возвратно-поступательным движением диафрагмы. Поскольку клапаны выполнены из легкого материала, то ослабление шума осуществляется за счет изготовления клапанных полостей в виде поглощающих шум камер. Дополнительное ослабление шума происходит за счет щелевой формы воздуховодов и изготовления их из звукопоглощающих и отражающих звук материалов. Защита помещения от шума достигается тем, что шум, поступающий по воздушному каналу снаружи, ослабляется последовательно: во внешнем щелевом воздуховоде, во внешней клапанной полости, в рабочей камере, во внутренней клапанной полости и во внутреннем щелевом воздуховоде.

Для дополнительного ослабления шума воздуховоды могут разделяться дополнительными, поглощающими шум камерами.

Рассмотренные выше вентиляционные шумозащитные насосы - постоянно действующие, т.е. вентилируют помещение без остановки, поскольку обеспечивают поток приточного и вытяжного воздуха значительно меньший по сравнению с обычными вентиляторами. При этом источник шума может быть постоянным, например транспортный шум, или эпизодическим. В ситуации, когда шум возникает эпизодически, можно использовать предлагаемое ниже устройство.

Вентиляционное шумозащитное устройство, содержащее приточный или(и) вытяжной внешний воздуховод, проходящий через наружное ограждение помещения, с хотя бы одним обратным клапаном, а также приточный или(и) вытяжной вентилятор, отличающееся тем, что содержит внешний микрофон и электронный блок управления работой звукоизолирующих обратных клапанов и включением вентиляторов, позволяющий включать это вентиляционное устройство только при условии, что электронный сигнал от микрофона соответствует незначительному уровню шума снаружи.

Целесообразно использовать в каждом внешнем воздуховоде по два звукоизолирующих обратных клапана. Звукоизолирующие клапаны следует делать металлическими и массивными, а располагать их по возможности подальше друг от друга. В часть воздуховода, находящегося между клапанами, помещается звукопоглощающий материал, чтобы в закрытом состоянии клапаны и этот воздуховод образовывали камеру для поглощения шума.

Электронный блок управления работой обратных клапанов состоит из электрического привода, двигающего крышку клапана и командного блока, выдающего электронный сигнал на открытие и(или) закрытие клапана. Командный блок соединен с внешним микрофоном. Командный блок имеет регулировку допустимого уровня шума, выставляемого по мощности или(и) амплитуде электрического сигнала от микрофона.

Действует устройство следующим образом. После включения устройства включаются вентиляторы и сразу открываются обратные клапаны. Происходит вентилирование помещения. Если при возникновении шума электрический сигнал от внешнего микрофона превышает установленный регулировкой уровень по мощности или(и) по амплитуде, то с помощью электронного блока автоматически закрываются обратные клапаны и выключаются вентиляторы. При уменьшении шума ниже установленного уровня электронный блок снова автоматически включает вентиляторы и открывает обратные клапаны.

Предлагается вариант вентиляционного шумозащитного насоса, у которого клапаны открываются и закрываются с помощью электромагнитов и электронного коммутирующего блока. Электронный коммутирующий блок размыкает или замыкает электрические цепи, используя подвижные и неподвижные электрические контакты. Подвижные электрические контакты прикрепляются, например, к движущейся диафрагме или к кривошипу привода. Неподвижные электрические контакты прикрепляются к корпусу. Электронный коммутирующий блок одновременно открывает внешний приточный впускной клапан и внешний вытяжной выпускной клапан в начале прямого хода диафрагмы, и эти клапаны одновременно закрывает в конце прямого хода диафрагмы. Одновременное открытие внутреннего приточного выпускного клапана и внутреннего вытяжного впускного клапана происходит в начале обратного хода диафрагмы, и их одновременное закрытие происходит в конце обратного хода диафрагмы.

1. Вентиляционный шумозащитный насос, содержащий приточный и вытяжной воздуховоды, впускные и выпускные клапаны, привод, гибкие тяги, корпус рабочей камеры с защемленной в нем диафрагмой, разделяющей рабочую камеру на приточную часть камеры и вытяжную часть камеры, отличающийся тем, что корпус рабочей камеры и клапаны выполнены звукоизолирующими с использованием массивных и жестких материалов, отражающих звуковые волны, и мягких звукопоглощающих материалов, а способ открытия клапанов такой, что прохождению шума снаружи в помещение по воздуховодам всегда препятствуют закрытые внешние или внутренние клапаны.

2. Насос по п.1, отличающийся тем, что приточный впускной (выпускной) клапан установлен между корпусом приточной части камеры и внешним (внутренним) приточным воздуховодом, а вытяжной впускной (выпускной) клапан установлен между корпусом вытяжной части камеры и внутренним (внешним) вытяжным воздуховодом.

3. Насос по п.2, отличающийся тем, что впускные и выпускные клапаны имеют металлическую, массивную неподвижную часть, соединенную с корпусом рабочей камеры, например, резьбовым соединением, и металлическую, массивную подвижную часть, перекрывающую отверстие клапана с помощью прижимной пружины и мягкой прокладки, например, резиновой.

4. Насос по п.1, отличающийся тем, что диафрагма, изготовленная из воздухонепроницаемого и гибкого материала, имеет жесткую центральную часть, которая центрирована в рабочей камере с помощью растяжек, число которых не меньше четырех.

5. Насос по п.4, отличающийся тем, что прямой ход диафрагмы происходит с помощью гибкой тяги под действием кривошипа привода, который вращается электродвигателем посредством передаточного механизма, понижающего скорость вращения, а обратный ход диафрагмы происходит под действием возвратной пружины.

6. Насос по п.5, отличающийся тем, что кривошип привода обеспечивает возвратно-поступательное движение диафрагмы с помощью установленного на нем шарнира или направляющего ролика, и гибкой тяги, проходящей через один или более направляющих роликов.

7. Насос по п.3, отличающийся тем, что каждый клапан открывается растяжимой гибкой тягой, прикрепленной к металлической, массивной подвижной части клапана, преодолевающей противодействие прижимной пружины клапана, которая имеет жесткость меньше, чем жесткость растяжимой гибкой тяги,

8. Насос по п.7, отличающийся тем, что натяжение растяжимой гибкой тяги клапана, прикрепленной к клапанному кривошипу, соосному с приводом, происходит при вращении клапанного кривошипа, который приводится во вращение кривошипом привода с помощью пружинного зацепа.

9. Насос по п.8, отличающийся тем, что для ограничения сектора вращения клапанного кривошипа используются упор исходного положения, к которому клапанный кривошип прижимается собственной возвратной пружиной, и возвратный упор, который используется для освобождения клапанного кривошипа от пружинного зацепа, установленного на кривошипе привода.

10. Насос по п.9, отличающийся тем, что растяжимые гибкие тяги, одновременно открывающие внешний приточный впускной клапан и внешний вытяжной выпускной клапан, прикреплены к одному клапанному кривошипу, который приводится во вращение во время прямого хода диафрагмы, а растяжимые гибкие тяги, одновременно открывающие внутренний приточный выпускной клапан и внутренний вытяжной впускной клапан, прикреплены к другому клапанному кривошипу, который приводится в движение во время обратного хода диафрагмы.

11. Насос по п.5, отличающийся тем, что содержит электронное коммутирующее устройство, использующее подвижные и неподвижные электрические контакты, и электромагниты, которые открывают одновременно внешний приточный впускной клапан и внешний вытяжной выпускной клапан в начале прямого хода диафрагмы, а закрывают эти клапаны одновременно в конце прямого хода диафрагмы, при этом внутренний приточный выпускной клапан и внутренний вытяжной впускной клапан одновременно открываются в начале обратного хода диафрагмы, а закрываются они одновременно в конце обратного хода диафрагмы.

12. Насос по п.9 или 11, отличающийся тем, что имеет регулятор времени задержки, позволяющий устанавливать запаздывание и(или) опережение для открытия и закрытия клапанов относительно времени начала и конца прямого и обратного хода диафрагмы.

13. Насос по п.1, отличающийся тем, что корпус рабочей камеры выполнен из стали или(и) стекла и имеет форму цилиндра и круглую диафрагму или форму параллелепипеда и прямоугольную диафрагму.

14. Насос по п.1, отличающийся тем, что рабочая камера установлена таким образом, что диафрагма совершает возвратно-поступательное движение в вертикальном или в горизонтальном направлении.

15. Насос по п.1, отличающийся тем, что неподвижная внутренняя поверхность вытяжной части камеры частично или полностью покрыта звукопоглощающим материалом.

16. Насос по п.1, отличающийся тем, что звукоизолирующий кожух закрывает электродвигатель, передаточный механизм и привод с кривошипами.

17. Насос по п.1, отличающийся тем, что приточные и(или) вытяжные воздуховоды разделяются дополнительными камерами для поглощения шума.

18. Вентиляционный шумозащитный насос, содержащий приточный и вытяжной воздуховоды, привод, гибкие тяги, корпус рабочей камеры с защемленной в нем диафрагмой, разделяющей рабочую камеру на приточную часть камеры и вытяжную часть камеры, впускные и выпускные полости с установленными в них впускными и выпускными клапанами, отличающийся тем, что корпус рабочей камеры и корпус впускных и выпускных полостей выполнен звукоизолирующим из жестких и массивных материалов, отражающих звуковые волны, и мягких звукопоглощающих материалов, а внутри рабочей камеры и полостей содержатся звукопоглощающие материалы.

19. Насос по п.18, отличающийся тем, что воздуховоды, примыкающие к корпусу насоса, имеют в поперечном сечении щелевую форму и покрыты звукоизолирующим кожухом, а внутри содержат звукопоглощающий материал.

20. Насос по п.18, отличающийся тем, что отверстия, закрываемые клапанами, и отверстия, соединяющие впускную и выпускную полости с рабочей камерой, имеют щелевую форму, а клапаны выполнены из легких материалов и открываются под действием давления воздушных потоков.

21. Насос по п.13, отличающийся тем, что внешний звукоизолирующий кожух закрывает клапанные полости, содержащие внешний приточный впускной клапан и внешний вытяжной выпускной клапан.

22. Насос по п.18, отличающийся тем, что внутренний звукоизолирующий кожух закрывает клапанные полости, содержащие внутренний приточный выпускной клапан и внутренний вытяжной впускной клапан.

23. Насос по п.13, отличающийся тем, что корпус рабочей камеры выполнен из стали или(и) стекла и имеет форму цилиндра и круглую диафрагму или форму параллелепипеда и прямоугольную диафрагму.

24. Насос по п.18, отличающийся тем, что рабочая камера установлена таким образом, что диафрагма совершает возвратно-поступательное движение в вертикальном или в горизонтальном направлении.

25. Насос по п.18, отличающийся тем, что неподвижная внутренняя поверхность вытяжной части камеры частично или полностью покрыта звукопоглощающим материалом.

26. Насос по п.18, отличающийся тем, что звукоизолирующий кожух закрывает электродвигатель, передаточный механизм и привод с кривошипами.

27. Насос по п.18, отличающийся тем, что приточные и(или) вытяжные воздуховоды разделяются дополнительными камерами для поглощения шума.

28. Вентиляционное шумозащитное устройство, содержащее приточный или(и) вытяжной внешний воздуховод, проходящий через наружное ограждение помещения, обратные клапаны, а также приточный или(и) вытяжной вентилятор, отличающееся тем, что содержит внешний микрофон и электронный блок управления открытием звукоизолирующих обратных клапанов и включением вентиляторов, позволяющий включать это вентиляционное устройство только при условии, что электронный сигнал от микрофона соответствует незначительному уровню шума снаружи.

29. Вентиляционное шумозащитное устройство по п.28, отличающееся тем, что каждый воздуховод содержит два обратных клапана, а стенки воздуховода между этими клапанами выполнены из таких материалов, что закрытые клапаны и воздуховод между ними образуют камеру, поглощающую шум.

30. Вентиляционное шумозащитное устройство по п.28, отличающееся тем, что содержит регулятор уровня шума, позволяющий пользователю устанавливать допустимое значение амплитуды или(и) мощности электрического сигнала от внешнего микрофона, при котором автоматически включается вентиляционное устройство.

www.findpatent.ru
