Вентиляция в ванной комнате — 75 фото примеров + инструкция от профи!

Каждое жилое помещение оснащено системой вентиляции для поддержания необходимого уровня свежего воздуха.

Вентиляция, обустроенная в ванной, призвана:

• сохранять необходимую влажность в комнате;
• устранять специфические ароматы;
• удалять пар.



Если отсутствует качественная вентиляция, то воздух слишком увлажняется, что становится причиной возникновения плесени, а также появления бактерий, которые вредят здоровью.

Именно поэтому в каждом жилье должно быть уделено максимум внимания организации хорошей вентиляционной системе в ванной.

Типы вентиляционной системы

Имеется несколько разновидностей вентиляционной системы:

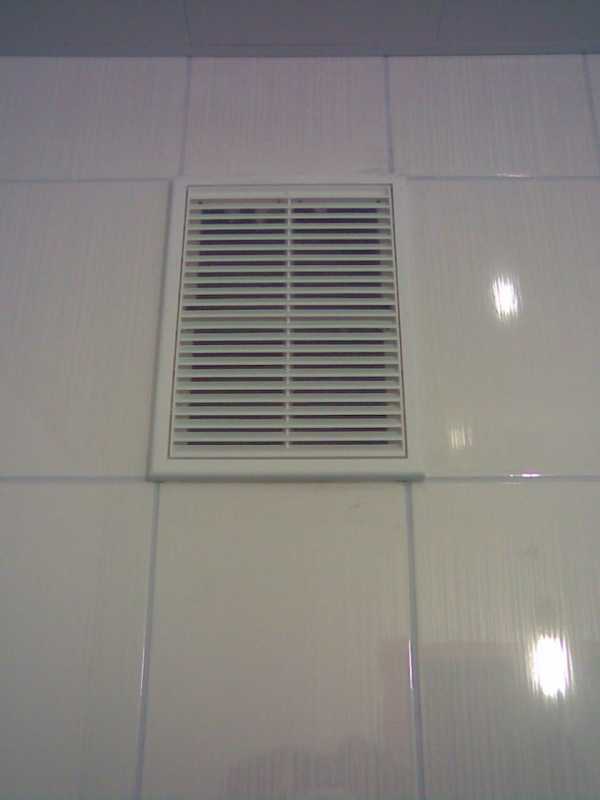

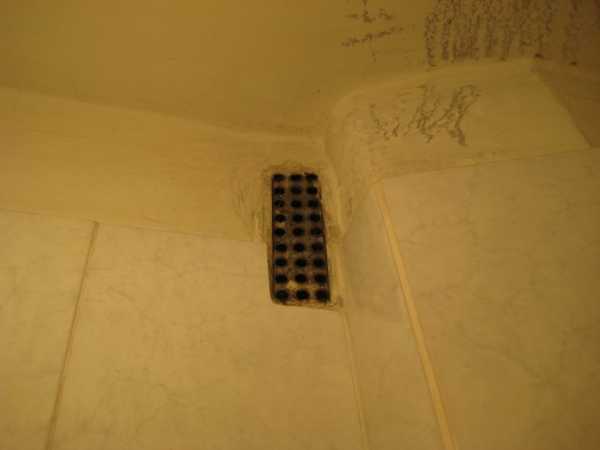

Естественная, представленная в качестве отдушины в настенной поверхности. Воздушный приток осуществляется через дверную щель, либо посредством отверстия внизу дверного полотна в ванную комнату. Подобная система не имеет электро вентиляторов и тому подобное.

Принудительная вентиляционная система в качестве разветвленной трубопроводной сети, которая устраняет грязный воздух из комнаты.

В систему нередко объединяется несколько помещений. Основой подобной системы выступают вентиляторы вытяжного типа, обустраиваемые отдельно для каждой комнаты.

Усиливаем вентиляционную систему в ванной комнате

Если ванная имеет небольшую площадь и плохую вентиляционную систему, тогда вентилятор, монтированный в отверстие для естественного вида вентиляции, поможет решить проблему с недостаточностью циркуляции воздуха.

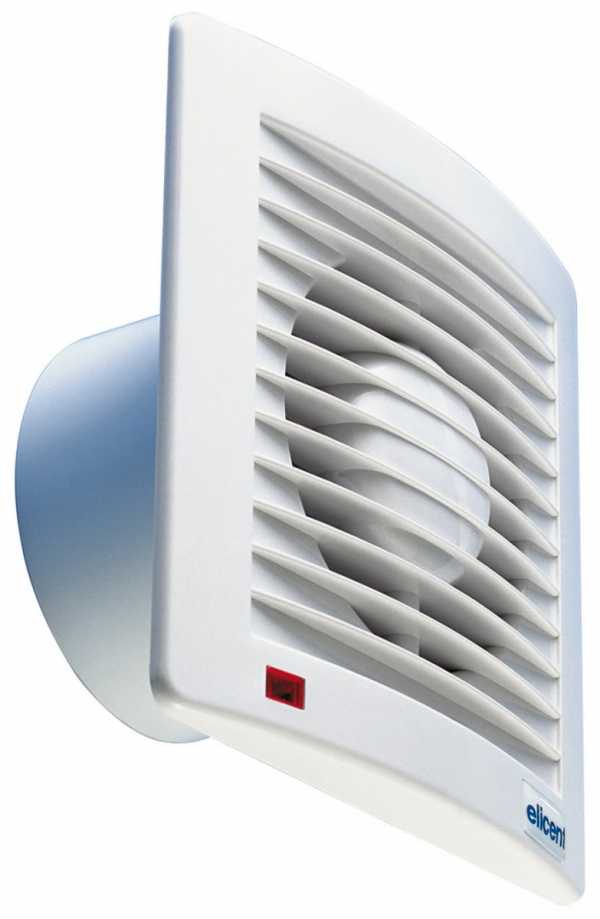

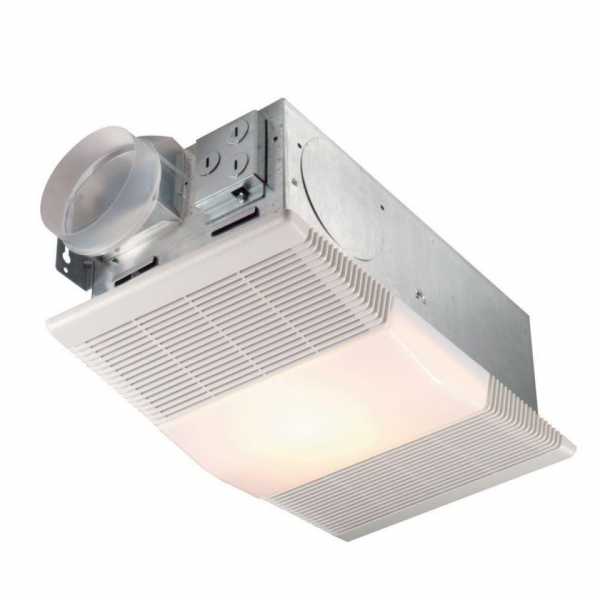

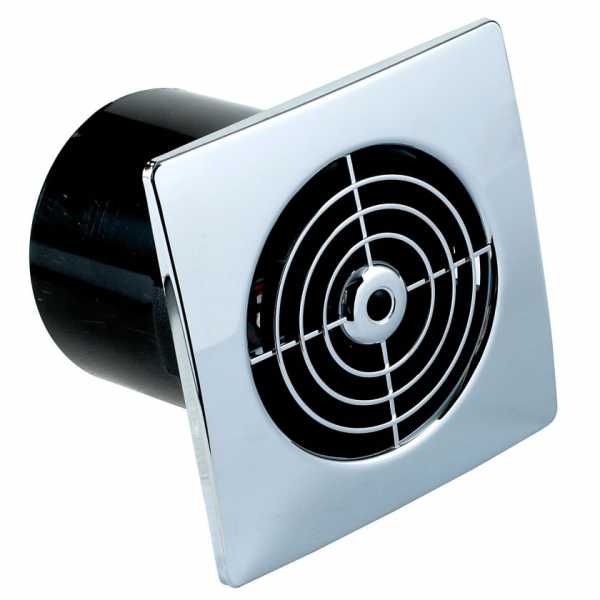

В данном деле главное грамотно выбрать устройство. Сегодня можно приобрести такие виды вентиляторов:

• с таймером, которые будут функционировать на протяжении определённого временного промежутка после того, как было выключено освещение;
• совместные с вентилятором, функционирование которых начинается, как только в помещении появляется освещение. Окончание их рабочего процесса заканчивается с выключением света;
• независимые — нуждаются в монтаже отдельно расположенного выключателя. Работают в любое время независимо от каких-либо устройств.

Выбор конкретного варианта зависит от ваших предпочтений.  Устройство с таймером позволит эффективно очистить воздух. Имеются вентиляторы с гигростатом, что актуально для такой комнаты, как ванная.

Данное устройство приводится в действие при повышенной влажности. При монтаже подобного прибора уделите особое внимание защите вентилятора, а также проводки от брызг.

Приобретая устройство, ориентируйтесь на размер отверстия вентиляции. Вентилятор и двигатель вкручивается в вентиляционное отверстие, после чего прикрывается решётка, а проводка выводится наружу из помещения.

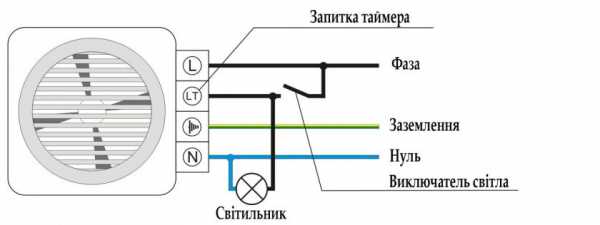

Вентилятор с таймером подключается посредством кабеля четырёхжильного. Его подключение должно осуществляться параллельно осветительному прибору.

При включении освещения производится включение вентилятора. После выключения осветительного устройства питание прибора производится электричеством от определённой фазы.

По прошествии определённого времени произведётся отключение вентилятора в автоматическом режиме.

Процесс установки вентиляционной системы

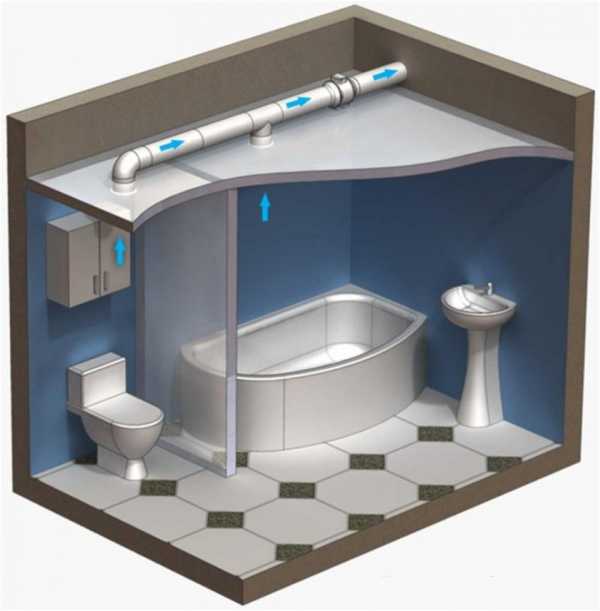

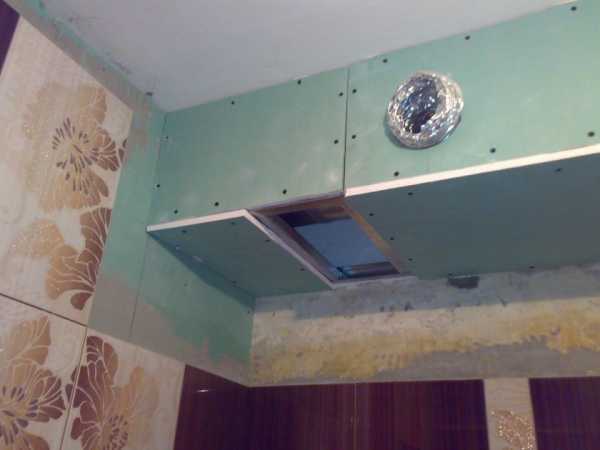

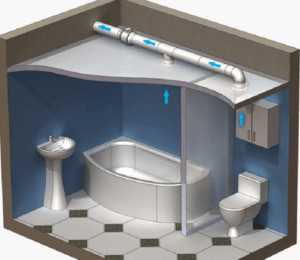

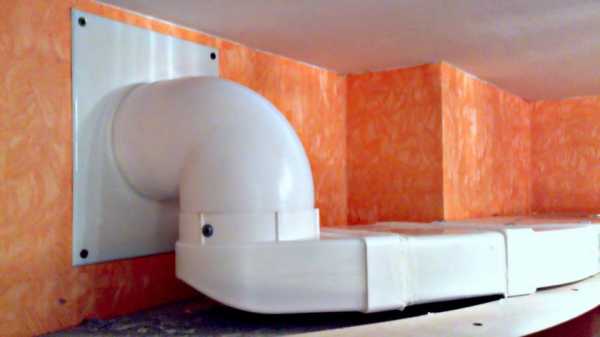

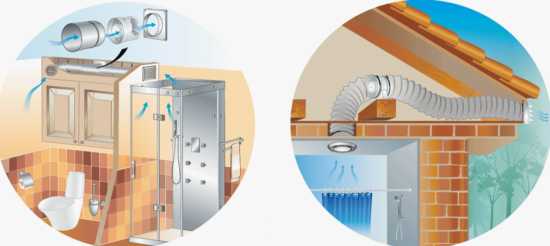

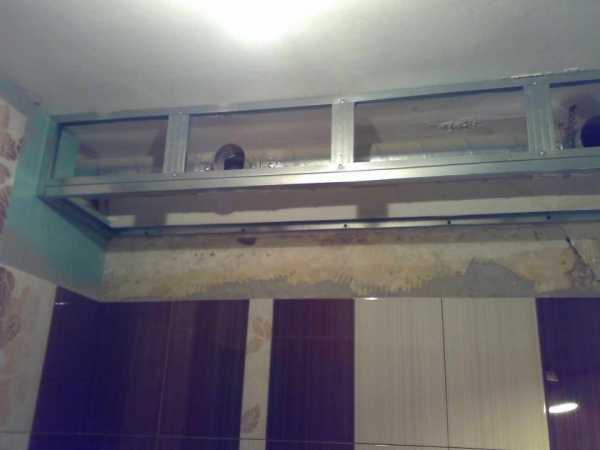

Схема установки состоит в том, что под потолочной поверхностью прокладывается воздуховод. К нему посредством тройников подсоединяются специальные ответвления для сбора загрязнённого воздуха из комнат.

Порядок установки:

• Возле отверстия для вытяжки обустраивается вентилятор.
• Осуществляется монтаж, а также закрепление воздухоотводов. Нужно соединить системные элементы посредством герметика.
• Как только собран канал на тройники сбоку, можно монтировать клапаны для исключения проникновения воздуха из комнаты в комнату.
• Нужно дотянуть обустроенный воздуховод до размещения воздухозаборников.
• Требуется закрепить потолочную поверхность подвесного типа.
• Проводится монтаж воздухозаборников.

Для проектирования хорошей вентиляционной системы при возведении жилья, предпочтительно обратиться к специалистам, которые на профессиональном уровне подойдут к данному вопросу.

Помимо этого, по возможности, предпочтите для ванной комнату, где можно обустроить оконный проём.

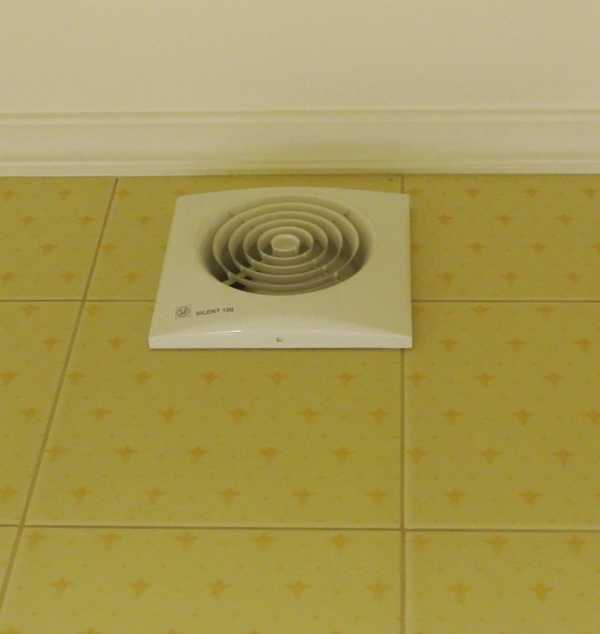

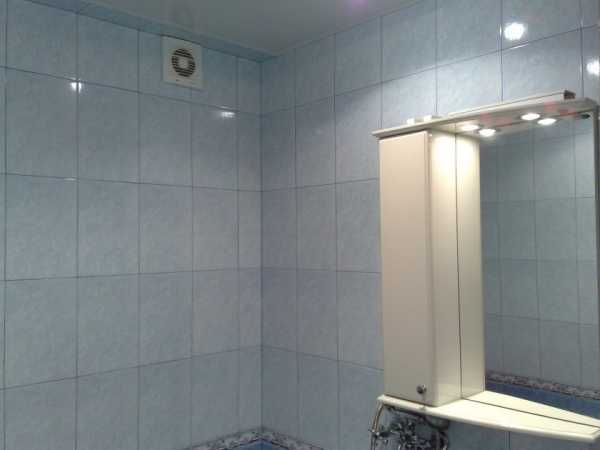

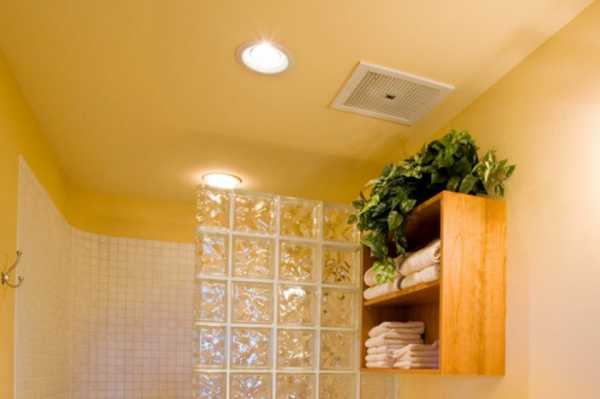

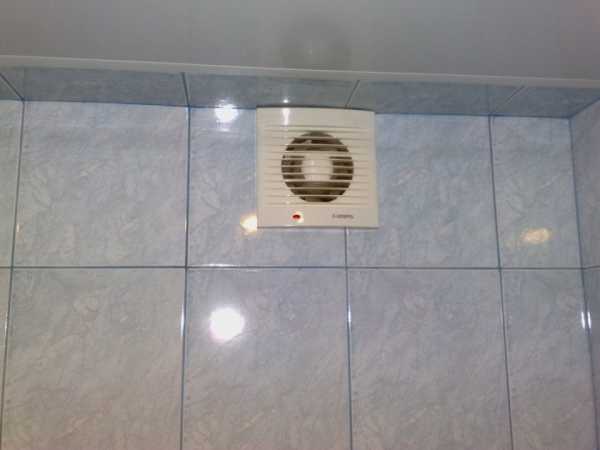

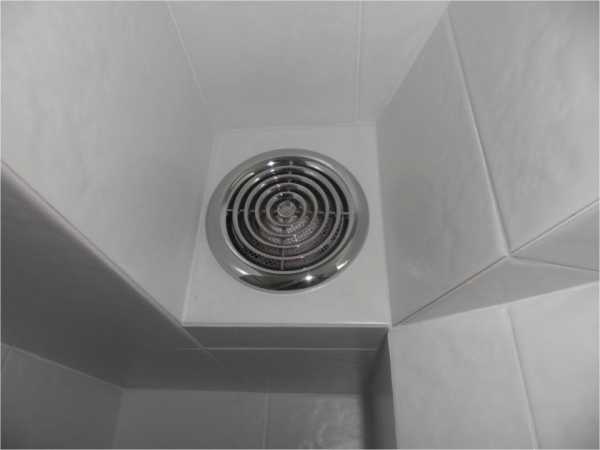

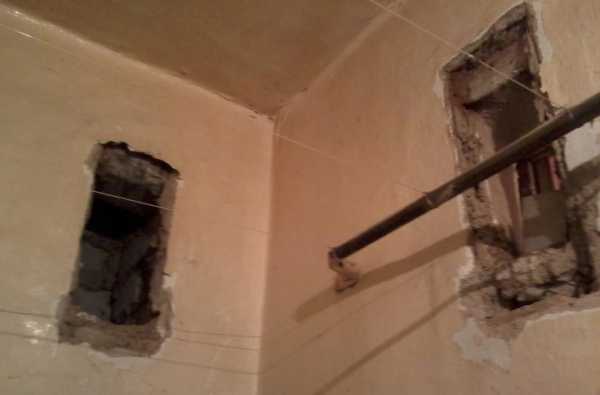

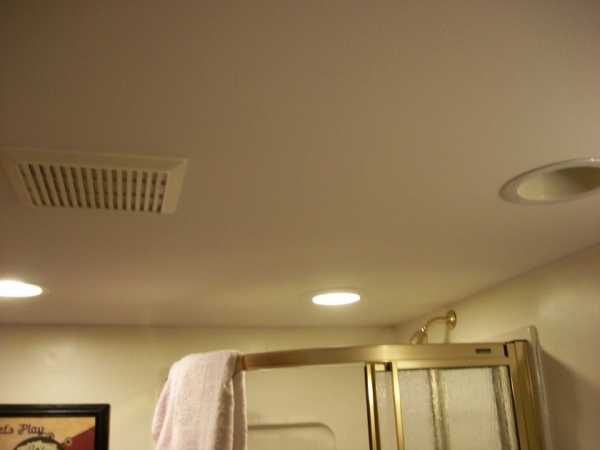

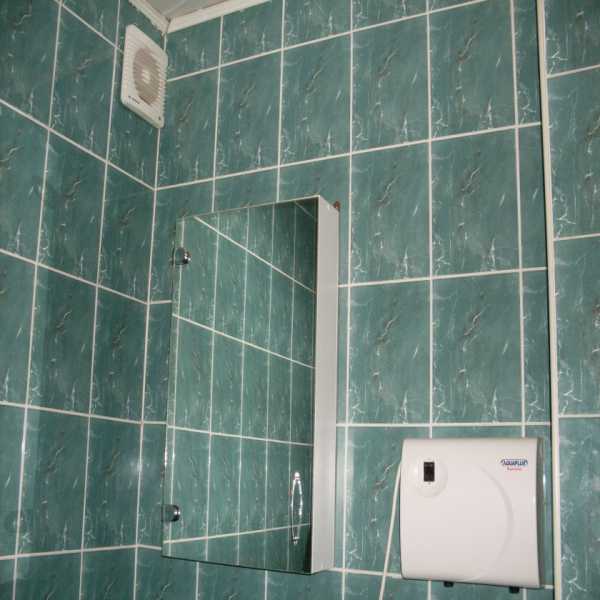

Фото вентиляции в ванной комнате

dizajninterer.ru

10 интересных фактов. Выявление и решение проблем.

Ванная комната – это место, где то и дело льется вода, наполняется ванна, парит горячий душ, сушится влажное белье. Поэтому вентиляция здесь должна работать не только не хуже, но даже лучше, чем в любом другом помещении. В противном случае «страдать» будет весь дом.

Перед вами 10 фактов о вентиляции в ванной:

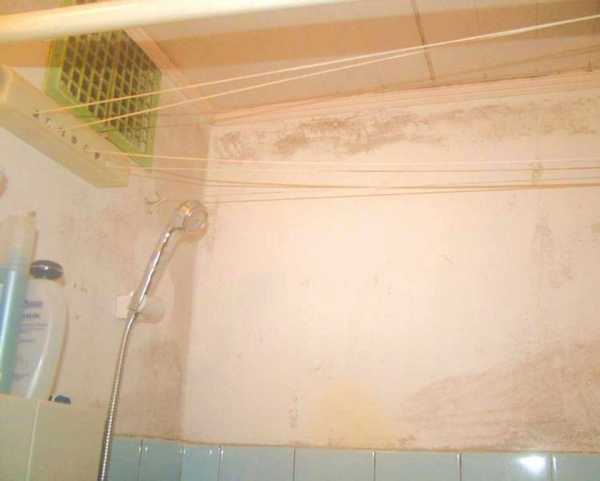

Факт 1. Плесень, разрушение плитки и ржавчина – часто следствие плохой вентиляции.

Ванная комната наиболее сырая и влажная, поэтому необходимо, чтобы вентиляция здесь работала исправно. Иначе не избежать:

— затхлости воздуха, неприятных запахов, выпадения конденсата и, как следствие, возникновения грибка, плесени (небезопасной для здоровья человека),

— появления ржавчины на металлических поверхностях,
— разрушения отделочных материалов (в том числе потемнения и растрескивания межплиточной затирки, а затем и откалывания самой плитки),
— «разбухания» мебельных покрытий (даже из влагостойких материалов).

Заметив плесень, не спешите покупать осушители или специальные антигрибковые покрытия. Для начала проверьте вентиляцию!

Факт 2. Перекрывать вентиляционное отверстие в ванной комнате — нельзя!

Это общеизвестно и неоспоримо. Полное перекрытие вытяжных каналов оправдано только в том случае, если в доме или квартире установлена принудительная приточно-вытяжная вентиляция.

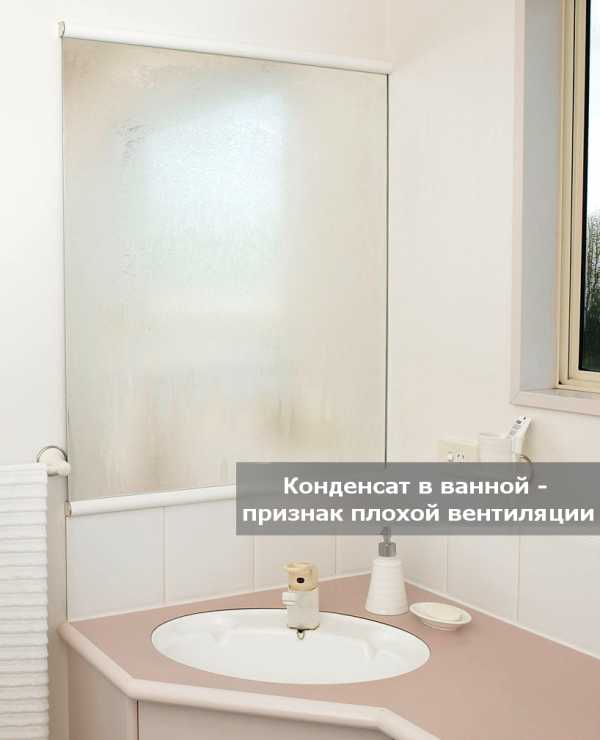

Факт 3. Конденсат на зеркалах и стенах – первый признак плохой вентиляции.

Если после водных процедур зеркала в ванной комнате «запотевают», а на стенах долгое время остаются капельки влаги — это первый признак, свидетельствующий о наличии проблем с вытяжкой или притоком.

Открываете двери, и конденсат быстро исчезает? Значит, вентканал работает исправно. Расширьте проем между дверным полотном и полом, закажите специальные двери с вентиляционными отверстиями, или просто почаще оставляйте вход в ванную открытым, чтобы обеспечить приток воздуха.

Влажность сохраняется даже с распахнутыми настежь дверями? Необходимо проверить естественную вентиляцию.

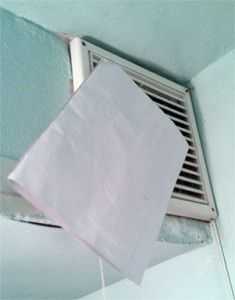

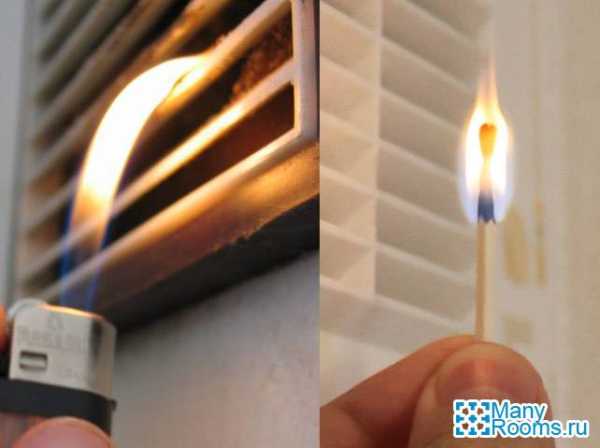

Факт 4. Узнать, работает ли вытяжка, можно с помощью эксперимента с салфеткой. При этом летом проверка естественной вентиляции — бессмысленна.

Существует распространенный способ проверки вентиляции. Открываем дверь в ванную комнату и подносим к вентиляционной решетке салфетку. Если притягивается – вентиляция работает. Если нет – открываем все окна и двери, и пробуем снова. Салфетка притянулась? Значит проблема с недостаточным притоком (наверняка, у вас установлены герметичные пластиковые окна).

Салфетка падает даже с открытыми окнами? Проблемы с вытяжкой. Возможно, шахта засорена, стоит обратиться в управляющую компанию.

Однако этот эксперимент стоит проводить только в прохладную погоду. Дело в том, что в жару весь воздух (и в доме, и на улице) — тяжелый, поэтому естественная вентиляция не работает. Подробнее об этом эффекте мы говорили

в статье.

Факт 5. Причиной плохой тяги могут быть вытяжные устройства, установленные на нижних этажах.

Еще одной причиной того, что воздух не вытягивается из квартиры, могут быть вентиляторы или вытяжные устройства, установленные у соседей снизу. Быстрый поток в вентиляционной шахте, создаваемый принудительными устройствами, препятствует естественной вентиляции из других квартир.

К тому же на верхних этажах из-за разности давлений вентиляция и без каких-либо помех работает хуже, чем на нижних.

В этом случае наладить вытяжку способен вытяжной вентилятор. Но при одном условии, о котором ниже.

Факт 6. Ни вытяжной канал, ни вентилятор не обеспечат полноценной вентиляции без притока.

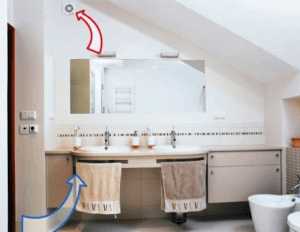

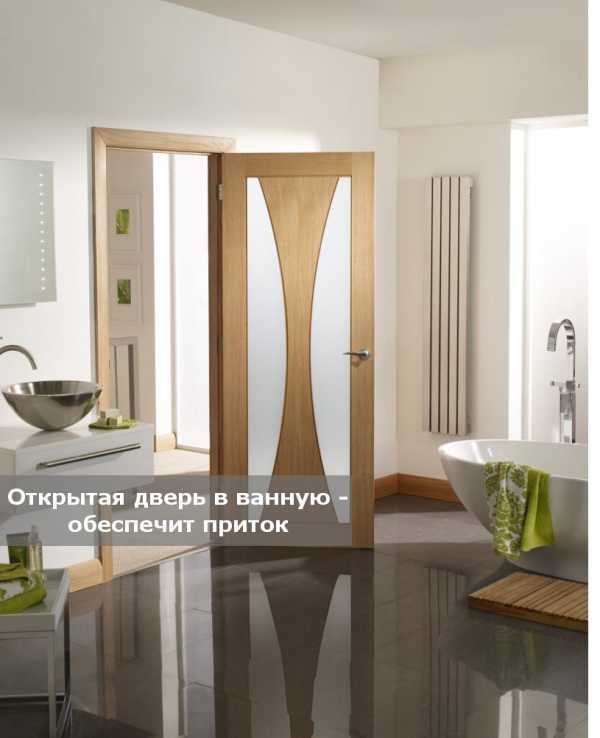

Для интенсивного воздухообмена требуется сбалансированное количество и приточного воздуха и вытяжного. Поэтому и опыт с салфеткой мы проводим именно с открытыми дверями и окнами!

Причиной недостаточного притока часто становятся пластиковые стеклопакеты, герметичные входные двери, утепленные стены. Они препятствуют поступлению свежего воздуха. И отработанный влажный воздух из ванной не вытягивается, даже при исправной вытяжке или при установке вытяжного вентилятора.

Чтобы наладить работу естественной вентиляции или помочь принудительной, необходимо в жилых комнатах установить приточные устройства.

Факт 7. Теплый пол без вентиляции не избавит от грибка в ванной.

Иногда для того чтобы избавиться от повышенной влажности и плесени в ванной владельцы устанавливают теплый пол и меняют полотенцесушители.

Это может ускорить процесс подсушивания влаги и обновление воздушных масс в холодное время года. Однако не поможет полностью избавиться от грибка при проблемах с вентиляцией.

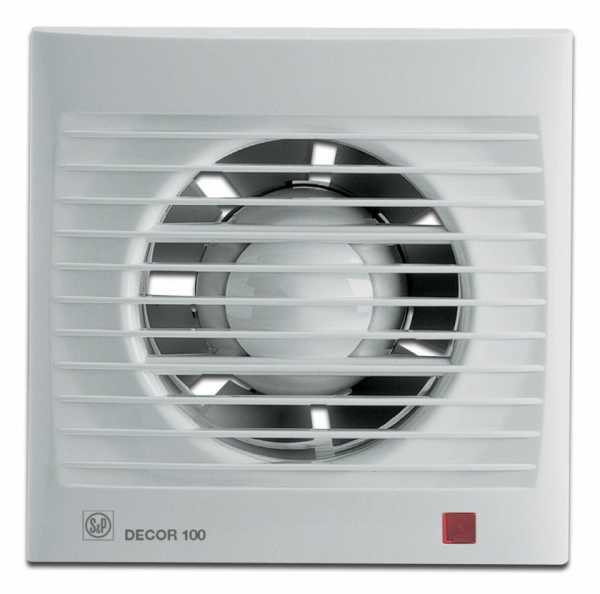

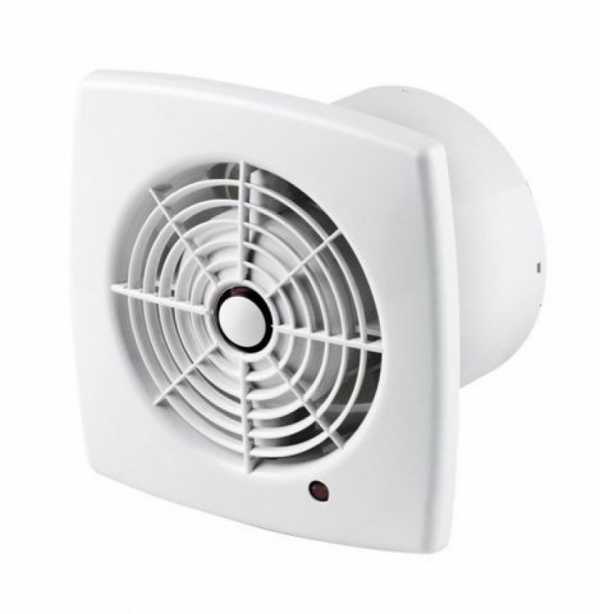

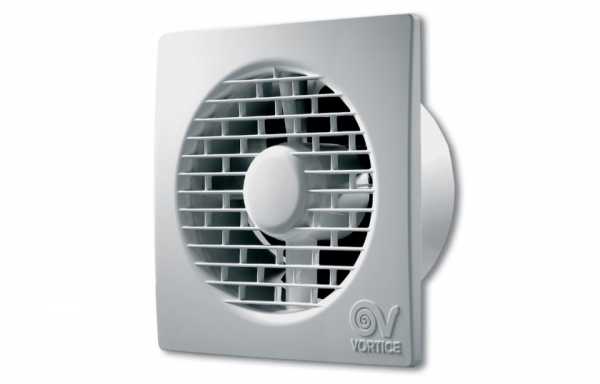

Факт 8. Вентилятор для ванной должен быть влагозащищенным, тихим и подходящим по производительности.

Влагозащищенность обычно обозначается буквами IP и цифрами (должно быть 24, 25).  Уровень шума желателен не более 48 ДБ. Подробнее в разделе вытяжные вентиляторы.

Производительность рассчитывается по следующей формуле: объем помещения (длина, широта и высота), умноженный на кратность воздухообмена (для ванной примерно от 4-х до 8-ми). Например, для ванной площадью 2х2,5 м и высотой потолков 2,7 м, объем помещения равен 13,5 куб.м. Умножаем на 4 и на 8. Узнаем минимальную и максимальную мощность вытяжного вентилятора (54-108 куб.м./ч).

При этом согласно СНИП воздухообмен в ванной или туалете должен быть не меньше 25 м3/ч, в совмещенном санузле – до 50м3/ч.

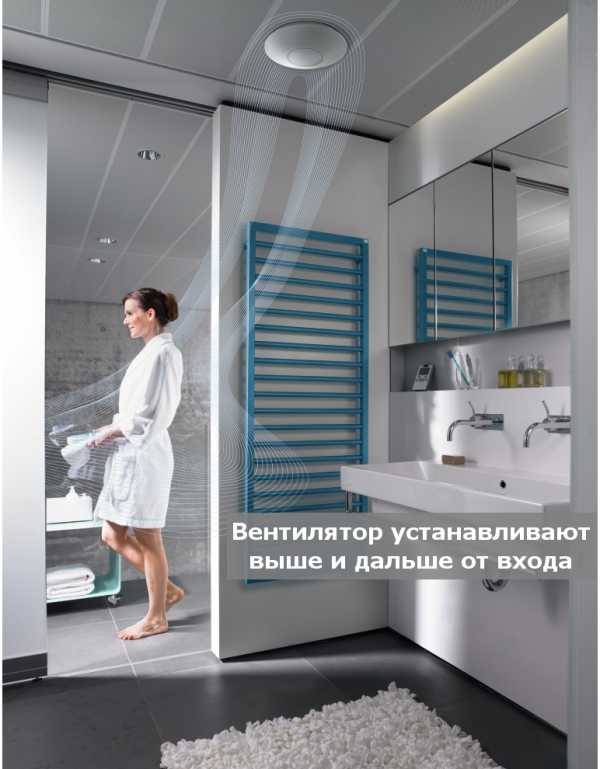

Факт 9. При установке вытяжного вентилятора необходимо располагать его как можно дальше от входа и выше.


Устанавливать вентилятор (или диффузоры общеобменной вентиляции) лучше до проведения отделочных работ, чтобы скрыть проводку. Располагать – как можно выше, под потолком (или на потолке), в идеале – на противоположной стене от входа, чтобы приточный воздух успел пройти по всему помещению, прежде чем попасть в вытяжку.

Факт 10. Обратный клапан без налаженной работы вентиляции может усугубить ситуацию.

Обратный клапан устанавливается в вентиляционный канал, предотвращает появление обратной тяги (движения воздуха с улицы в помещение), попадание запахов, загрязнений, холода. Но его установка оправдана только при наличии исправной вытяжки и налаженного притока. Иначе обратный клапан просто перекроет канал (сечение станет еще меньше, воздух не сможет вытягиваться)!

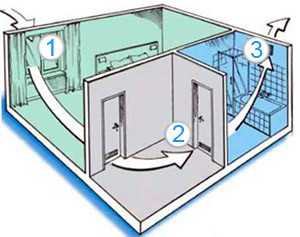

Итак, для того чтобы наладить вентиляцию в ванной необходимо:

— организовать приток,
— наладить вытяжку,
— и обеспечить свободное передвижение воздуха между помещениями.

Все это можно сделать либо своими силами (с помощью соответствующего вентиляционного оборудования), либо заказав работы у специалистов.

Остались вопросы? Звоните. Наша компания выполняет проектирование вентиляции, поставку устройств и комплектующих, монтаж. Работаем в Екатеринбурге и в Челябинске. Предоставляем гарантию и на работы, и на оборудование.

Группа компаний Терконт
копирование без ссылки на http://terkont.ru запрещено

Еще статьи по теме:

— Вентиляция в квартире: почему не работает и что делать?
— Почему в квартире душно? Почему плачут окна? И еще 5 вопросов о вентиляции
— Влажность воздуха в квартире или в доме: от чего зависит? Как меняется? Какой должна быть?
— Вентиляция в частном доме: виды, способы, оборудование

terkont.ru

выбор оборудования и выполнение монтажных работ

Плохо проветриваемые помещения, которым присуща повышенная влажность, практически всегда становятся местом сосредоточения грибка и плесени.

В частных домах и квартирах такими помещениями являются ванные.

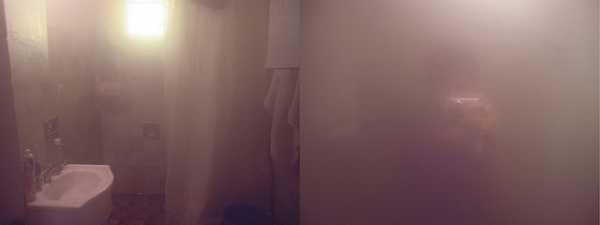

Во время купания или стирки горячей водой на стенах, зеркале и других элементах остается конденсат, который и приводит к распространению вредных микроорганизмов.

Это происходит по причине плохого выветривания и неправильного воздухообмена, и свидетельствует о том, что слабая вентиляция не успевает вытянуть весь пар и горячий воздух.

Это может негативным образом отразиться не только на состоянии помещения и сантехники, но и на здоровье всех проживающих в доме. Поэтому хорошая вентиляция для ванной комнаты очень важна.

Виды вентиляционных систем

Существуют такие виды вентиляционных систем:

• вытяжная вентиляция отводит теплый влажный воздух естественным путемсистем систем
• принудительная или механическая – выполняет выветривание при помощи электрических вентиляторов

Принцип действия вентиляционных систем с естественной тягой довольно простой.

Вентиляция с бесшумным вентилятором

Чтобы его понять, достаточно вспомнить школьный курс физики.

Теплый воздух из ванной комсистем наты перемещается по вентиляционным трубам в более холодное пространство.

В зимний период такие системы справляются со своими функциями лучше, чем летом.

Причиной этому является разница в температурах и плотности воздуха в помещении и на улице.

В летнее время в доме или квартире, как правило, наоборот, прохладнее, чем за окном, поэтому естественная вентиляция не выполняет свои функции даже частично.

Еще одним огромным минусом вытяжных систем является то, что они нормально работают только на первых этажах многоэтажных зданий. Скорость и сила естественной тяги зависит от высоты столба воздуха.

То есть, чем ниже находится начало воздуховода и чем выше его конец, тем сильнее тяга. Таким образом, если на первых этажах горячий влажный воздух выветривается сравнительно быстро, то на последних естественная тяга будет практически нулевой.

Механическую вентиляцию можно создать на базе уже существующей вытяжной системы.

Если рассматривается вопрос строительства нового дома, на стадии проектирования необходимо предусмотреть и вентиляционную вытяжную систему с шахтами, решетками и обратным клапаном. Если после начала эксплуатации дома окажется, что ее недостаточно, можно будет установить дополнительное оборудование.

Понять, нужно ли оснастить систему вентилятором, будет не сложно. Сигналом к действиям послужит наличие конденсата.

Выбор оборудования

Если естественная тяга оказалась недостаточной, и было решено оснастить систему дополнительным оборудованием, нужно определить несколько критериев, на которые и ориентироваться при покупке.

Важно знать и характеристики своего дома, ведь они тоже будут влиять на выбор вентилятора и его корректную работу.

Итак, на что обращать внимание во время выбора:

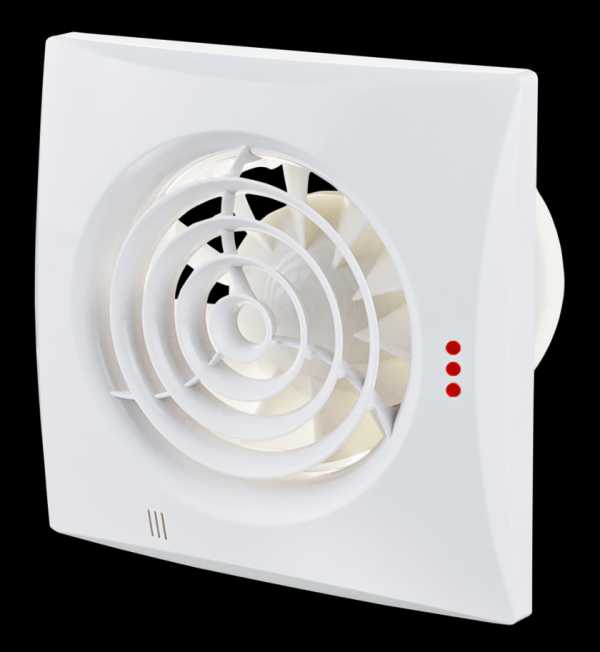

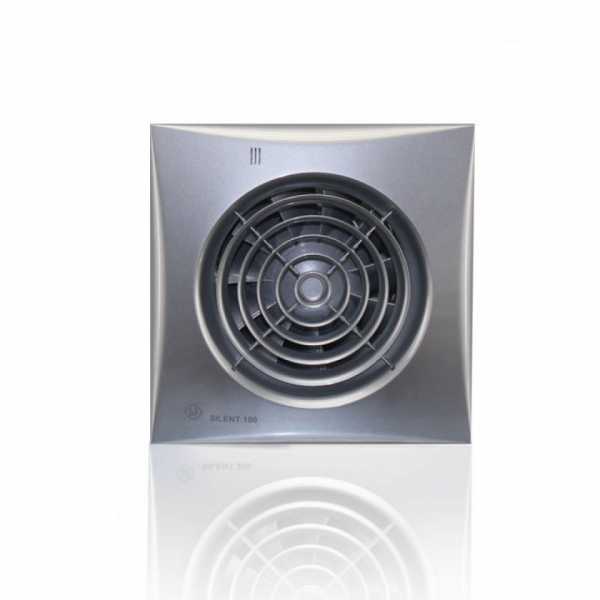

• Уровень шума при работе устройства. Звук, не превышающий 35-40 дБ, будет почти незаметным. Этот параметр производители указывают на упаковках своих изделий. Дополнительно на вентиляторах могут быть установлены специальные шумогасители, втулки и прокладки.
• Двигатель скомпонован на втулках или шариковых подшипниках. Второй вариант более надежный и долговечный, при работе меньше шумит.
• Объем воздуха, который устройство способно откачивать за час работы. Согласно нормам, производительность вентилятора для ванной комнаты должна быть не меньше 25 куб. м/час, а для совместного санузла – 50 куб. м/час. Довольно часто эти показатели не актуальны для частных домов, так как размеры ванной, во время проектирования, выбирает сам хозяин, а поэтому она может быть большей, чем стандартные квартирные ванные комнаты. Соответственно, вентилятор следует выбирать в зависимости от объема помещения, количества людей регулярно ним пользующихся. Чем больше эти показатели, тем мощнее должно быть оборудование.
• Подключение устройства. Существуют несколько вариантов:
  • Подсоединение к включателю света. Принудительная вентиляция будет осуществляться только при включенном освещении. Основной недостаток заключается в том, что времени, в течение которого человек находится в душе, недостаточно для очистки воздуха. Чтобы пар выветрился полностью, нужно будет оставлять свет зажженным, а это повлечет дополнительные затраты на оплату электроэнергии.
  • Подсоединение к независимому включателю. Обычно его располагают рядом с включателем освещения.
  • Таймер. Вентиляция будет автоматически включаться после погашения света, и работать в течение определенного времени, которое задает хозяин. Также можно настроить устройство, чтобы оно работало в определенный период времени, независимо от того, пользуется кто-то ванной или нет.
  • Датчики влажности и движения. Когда в помещении уровень влажности превышает допустимый, вентилятор будет автоматически включаться и работать до тех пор, пока вся излишняя влага не уйдет.

Датчик движения будет запускать работу устройства, когда кто-то зайдет в помещение ванной.

Важность наличия вентиляционной системы в частном доме

Для строительства частных домов используются самые разные материалы. Наиболее распространены конструкции из кирпича и дерева.

Размножение грибка и плесени при отсутствии нормального проветривания помещений дома – это еще не худшее, что может случиться. В деревянных домах последствия могут быть намного серванной ьезнее.

Этот материал при взаимодействии с влагой через некоторое время может деформироваться и прогнить, а в результате – разрушиться.

Во время строительства вентиляционной системы в частном доме необходимо учитывать несколько важных нюансов. Деревянные дома имеют свойство проседать с прохождением времени,что может привести к давлению на инженерные коммуникации, их деформации и поломке.

Поэтому этот момент необходимо иметь в виду при прокладке инженерных сетей. Для того чтобы избежать негативных последствий, нужно во время монтажа вентиляции оставлять компенсационные заборы.

Устройство вентиляции в частном доме

Воздухообмен когда-то обеспечивался за счет наличия щелей в дверных проемах, неплотно закрывающихся дверей и окон, межвенцовых пустот в срубах. Все это обеспечивало естественное поступление воздуха в помещение.



Канальный вентилятор для вентиляции в частном доме

По современным технологиям дома строятся энергосберегающими, которые исключают естественную циркуляцию воздуха.

Усовершенствованные конструкции входных дверей, пластиковых окон, теплоизоляция, пароизоляция не оставляют ни одной щели в здании.

Для обеспечения воздухообмена, можно приоткрывать двери и окна, но этот способ довольно неудобен. Через них в помещение может попадать пыль, насекомые, мелкий мусор, а в зимний период – морозный воздух.

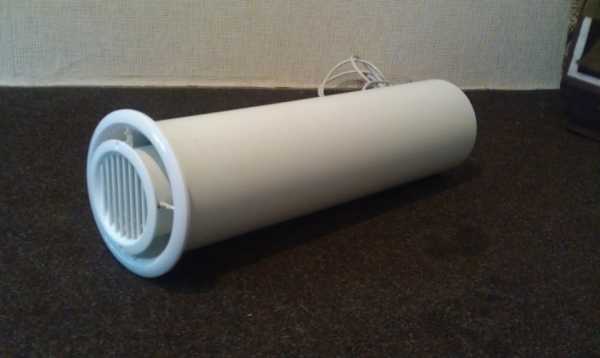

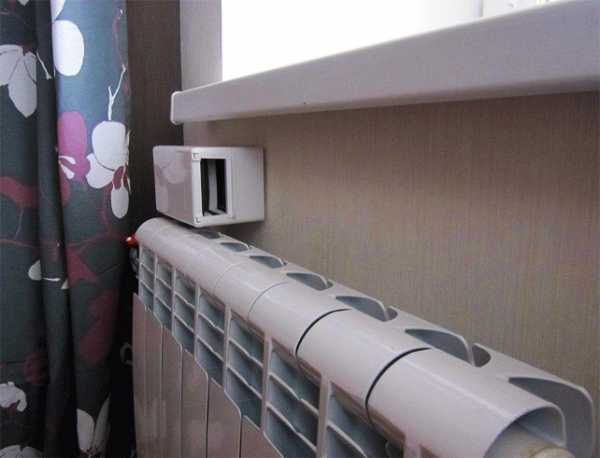

Отличным решением является установка приточных клапанов вентиляции, которые монтируются прямо в стену. Они могут оснащаться электрическими или водяными системами обогрева, а поэтому, чтобы дышать полной грудью не придется мерзнуть.

Монтаж вентиляционной системы принудительного типа

Что потребуется для монтажа полноценной системы вентиляции:

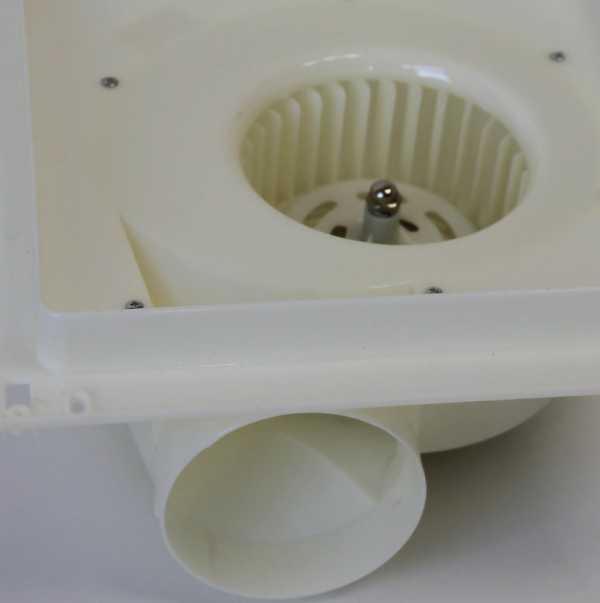

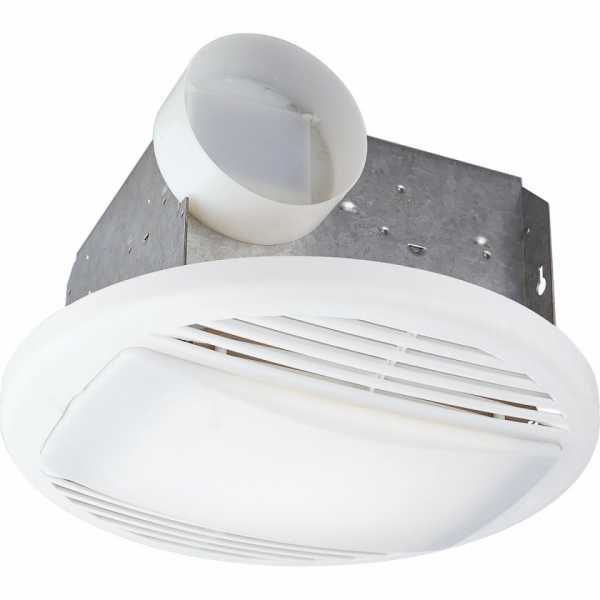

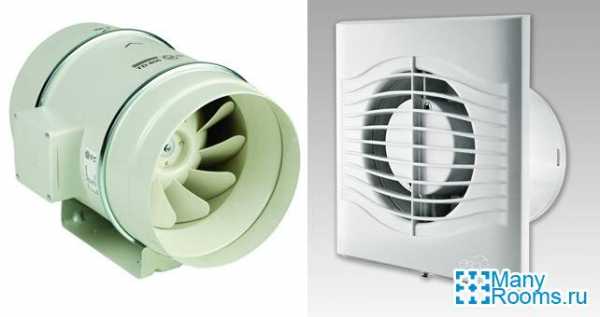

• Вентилятор. Бывают устройства накладные и встраиваемые. Второй вариант предназначен для установки в разветвленной системе и отводит воздух из нескольких комнат одновременно. Вентиляция для ванной комнаты и туалета часто осуществляется при помощи накладных вентиляторов, каждый из которых предназначен для очистки воздуха в одной комнате.
• Обратный клапан. Чтобы грязный воздух не возвращался в комнату из вентиляционных труб, необходимо установить обратный клапан. Он пропускает воздух только в одном направлении и препятствует проникновению назад.

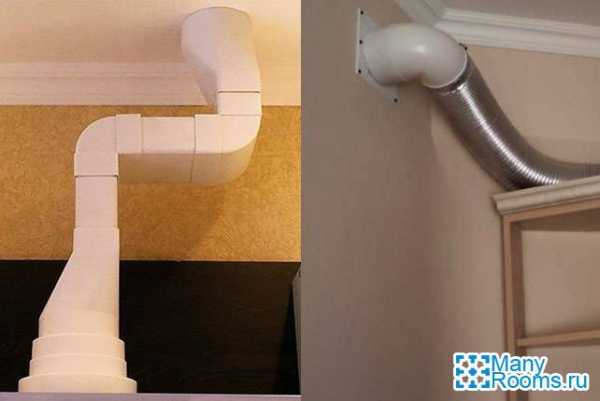

• Воздуховоды представляют собой пластиковые или стальные оцинкованные трубы от 0,5 до 2 м длиной. Сечение воздуховодов может быть прямоугольным и круглым. Рекомендуется брать второй вид, так как он более удобный и простой в монтаже.
• Соединительные муфты, которые служат для скрепления отдельных элементов воздуховода.
• Поворотные колена для направления трубы в нужную сторону.
• Крепежи, в качестве которых можно применить самодельные кронштейны или купить готовые в магазине.

Порядок монтажа вентиляционной системы

Вентиляция для ванной комнаты в частном доме обычно устанавливается на этапе строительства всего здания и вместе с общей системой вентиляции. Под потолком монтируется магистральный воздуховод, к которому подсоединены отдельные тройники. От них в каждое помещение идут воздуховоды.

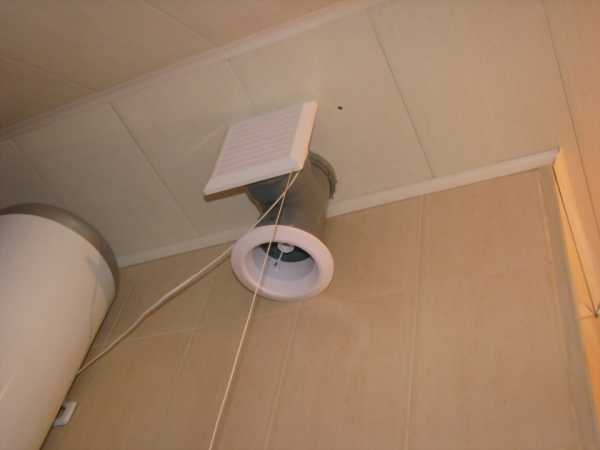

• Монтируем вентилятор возле отверстия, пробитого через стену на улицу, устанавливаем обратный клапан, чтобы предотвратить попадания грязного воздуха с улицы в помещение.
• Собираем, устанавливаем и закрепляем магистральный воздуховод, подключаем к нему все тройники и отдельные трубы. В тройники ставим по клапану, чтобы грязный воздух не переходил с одной комнаты в другую.

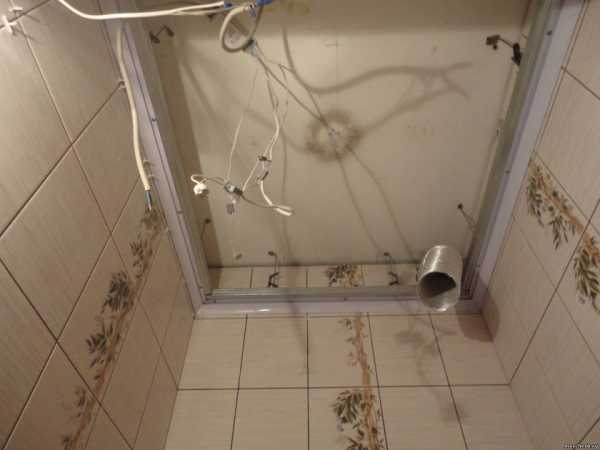

• Дотягиваем вентиляционные трубы к местам крепления воздухозаборников.

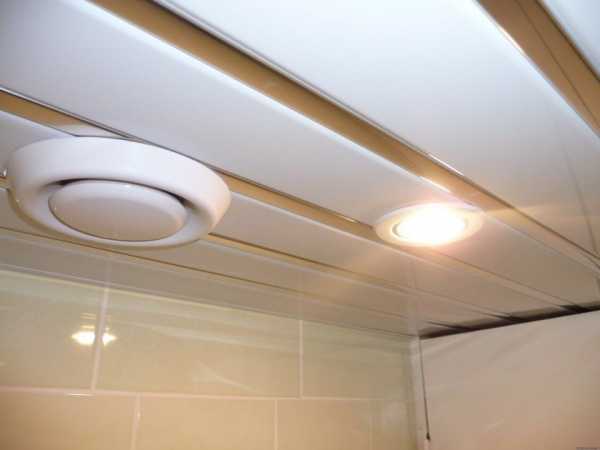

• Устанавливаем потолки и воздухозаборники.

Важные советы:

• Перед тем, как установить потолки, необходимо проверить корректность работы системы вентиляции. Если будут выявлены проблемы, их можно будет решить только на этой стадии.
• Чтобы в дальнейшем вентилятор можно было без затруднений снять или заменить, к нему сразу необходимо обеспечить доступ. Подойдет ревизионный люк.
• Выходное отверстие рекомендуется обработать монтажной пеной, чтобы предотвратить появление сквозняков.
• Следует поставить с улицы решетку, чтобы в воздуховоды не проникали птицы и грызуны.

Как сделать отдельную принудительную вентиляцию в ванной

Бывают случаи, когда в ванной была установлена вытяжная вентиляционная система, но она плохо справлялась со своими функциями или вышла из строя.

Чтобы наладить процесс воздухообмена, целесообразно будет смонтировать систему принудительной вентиляции.

Она будет лучше справляться с возложенными на нее обязанностями.

Установить ее на уже существующую базу вытяжной вентиляции, будет несложно.

Но это будет иметь место только в том случае, если система естественной вентиляции была сделана правильно.

Установку лучше доверить специалистам, но при наличии опытаработы с инструментами ее можно выполнить и самому.

Этапы монтажа:

• Выбираем место расположения вентилятора. Его нужно устанавливать под самым потолком на стене, противоположной дверному проему. С той же стороны его монтировать нельзя, так как от такой системы не будет никакого толку. При правильном монтаже принудительной вентиляции будут помогать и естественные процессы воздухообмена, что намного увеличивает эффективность. Если отверстие вентиляционного канала оборудованной ранее вытяжной системы расположено на нужной высоте и противоположной от дверей стене, вентилятор вставляют в него. Если диаметр отверстия меньший, чем необходимо его расширяют при помощи ручного или электрического инструмента.
• Укладка проводки для подключения устройства к электросети.
• Монтаж обратного клапана. Он предотвратит попадание грязного воздуха снаружи в помещение ванной комнаты, поэтому ставить его нужно обязательно.

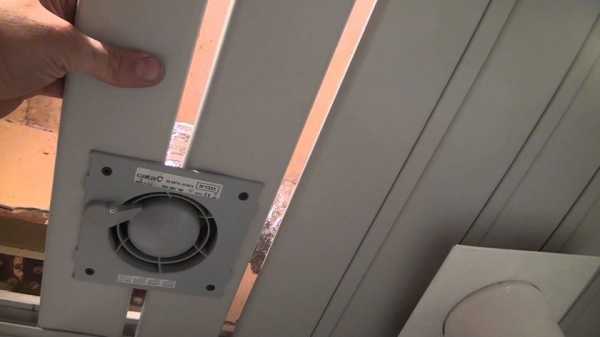

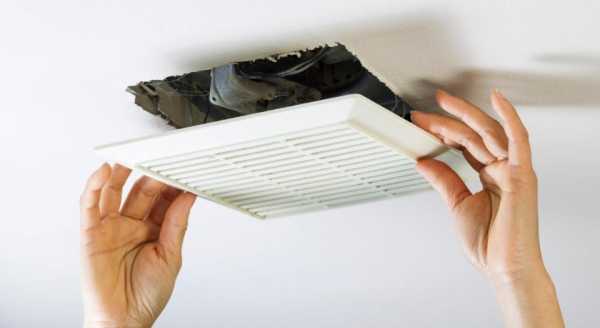

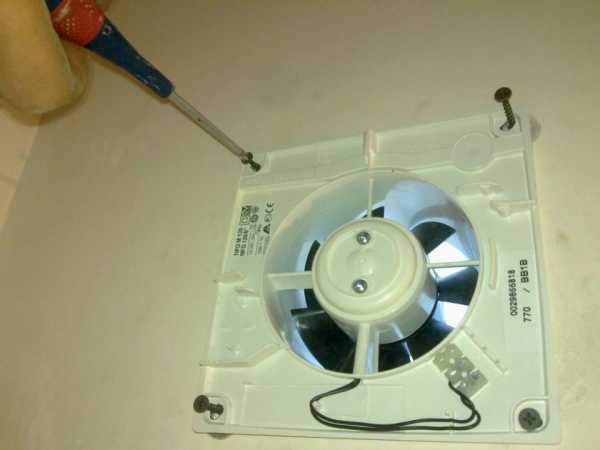

• Подсоединяем вентилятор к проводке и вставляем в проем. Решетка и стена должны находиться практически в одной плоскости. Прикрепить устройство можно с помощью жидких гвоздей, саморезов и дюбелей или специальных крепежей.

Наиболее подходящим для ванной комнаты является вентилятор, имеющий датчик уровня влажности и таймер. Он срабатывает при ее поднятии до определенного значения.

С устройством в коробке идет схема подключения, поэтому проблем с этим возникнуть не должно. Включаться такие устройства могут принудительно (при помощи включателя) и автоматически (при превышении требуемой нормы влажности).

Еще одно неоспоримое преимущество таких вентиляторов – это минимальное потребление электроэнергии, что со временем поможет сэкономить неплохие деньги. Стоимость таких устройств выше, чем у остальных видов, но их преимущества не заставят жалеть о сделанном выборе.

Самые простые и дешевые устройства подключаются к светильнику или к отдельному включателю. Их достоинством является цена, но в эксплуатации они не такие удобные и экономные.

Подключение к электричеству занимает немного сил и времени и требует только наличия минимального опыта работ с электропроводкой.

Важно! Перед тем, как начать монтаж проводки, необходимо отключить электроснабжение. Перед закреплением вентилятора в проеме рекомендуется проверить его работоспособность. Если все сделано правильно, устройство будет работать корректно.

Проблемы с вентиляцией в помещении

В том случае, если все подключено, вентилятор работает, но пар не удаляет, следует проверить, соблюдены ли все условия для естественной циркуляции воздуха. Во время выветривания пара из помещения ванной, в нее с другой стороны должен заходить свежий воздух.

Обычно он поступает через проем между дверным полотном и полом. Если же там установлен порог, то нормального воздухообмена не будет. В таком случае придется убирать его или устанавливать в нижнюю часть двери специальную решетку, которую можно приобрести в строительном магазине. Также в продаже есть дверные полотна с уже установленной решеткой.

Помещение проветривается с помощью принудительной вентиляции только при закрытом положении двери. В противном случае горячий влажный воздух будет проникать в остальные помещения.

При строительстве дома можно установить небольшое окно в ванной комнате. Это поможет воздухообмену в теплый период года.  После выполнения всех действий вентиляционная система готова к эксплуатации.

О том, как просто сделать вентиляцию в ванной комнате, представлено в видеоматериале:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Принудительная вентиляция в ванной комнате

Нередко в санузлах квартир наблюдается повышенная влажность, грибок и плесень, присутствуют различные посторонние запахи. Эти явления возникают из-за недействующей вытяжки, особенно на последних этажах высотных домов. Вариантов здесь два: налаживание естественного воздухообмена либо принудительная вентиляция в ванной комнате. Оба варианта имеют право на жизнь, поэтому стоит их рассмотреть подробнее.

вариант устройства вентиляции над подвесным потолком

Содержание статьи:

Условия для работы естественной вытяжки

Для начала надо убедиться в неработоспособности вытяжки. Есть множество способов как проверить вентиляцию в ванной, но с целью удобства при дальнейшей наладке системы рекомендуется сделать вот что:

• Снять с проема вытяжной шахты декоративную решетку.
• Вырезать из тетрадного листа 2 бумажных полоски шириной 2—3 см и длиной 15 см.
• Приклеить полоски к стене над проемом, чтоб их концы свисали на 10 см.

Теперь малейшее движение воздуха будет колыхать концы полосок, а при наличии естественной тяги в стояке их будет затягивать внутрь. Если этого не происходит сразу же после наклеивания, тогда точно не работает вентиляция в ванной. Следующее действие – попробуйте распахнуть входные двери в санузел. Полоски снова не втягиваются внутрь шахты? В вашу квартиру не поступает приточный воздух. Чтобы в этом убедиться, стоит немного приоткрыть окно. Тяга в стояке сразу же появится, поскольку возникнет расход воздушной смеси, которую можно вытягивать наружу.

Также вентиляцию можно проверить, приложив листок бумаги к вытяжке в ванной

Главным условием для работы естественной вытяжки есть наличие притока в квартиру наружного воздуха.

Если в результате описанных манипуляций вентиляция в потолке ванной все равно не тянет, то, скорее всего, вертикальный стояк засорен отходами или паутиной. В худшем случае шахта может быть перекрыта строительным мусором, тогда надо обращаться за помощью в соответствующие службы.

При отсутствии притока в помещении санузла нередко возникает обратная тяга, это можно увидеть, наблюдая за теми же бумажными полосками в течение какого-то времени. Фокус в том, что вытяжной стояк кухни имеет большее сечение, чем в ванной, поэтому сила вытяжки в нем сильнее. Воздуху взяться неоткуда, кроме шахты в санузле, поэтому кухонный стояк опрокидывает в ней тягу. Результат — в ванной комнате запах из вентиляции и пониженная температура. Нужно организовывать приток, иначе вопрос не решить.

Устройство принудительной вентиляции

Следует помнить, что без подачи в дом свежего воздуха не будет нормально функционировать даже вытяжка с механическим побуждением, ее создает вытяжной вентилятор, устанавливаемый в проем вентканала. Поэтому рекомендуется выполнить одно из следующих мероприятий:

1. Поставить в оконную раму приточный клапан.
2. Установить над батареей отопления приточный клапан для поступления воздушных масс с улицы.
3. В каждой комнате смонтировать вентиляционные установки для принудительной подачи свежего воздуха.

Схема установки приточного клапана над батареей

Для свободного перетекания воздушных масс из коридора в санузел под дверным полотном принято оставлять зазор шириной 2.5—3 см. Но такая большая щель под дверью не всегда хорошо смотрится, вентиляция в двери в ванной может выглядеть гораздо эстетичнее. Для этого достаточно приобрести пластмассовую  решетку для подачи воздуха под цвет интерьера и смонтировать ее в нижней части дверного полотна, предварительно вырезав в нем проем нужного размера.

Решетка в двери ванной комнаты для улучшения работы вытяжки

Когда с притоком все в порядке, можно задуматься о вытяжной принудительной вентиляции. Обычно домовладельцы снимают решетку с проема шахты и ставят вместо нее вентилятор, который коммутируют с выключателем светильника в ванной для одновременного включения. Тут и кроется подвох: вентилятор работает только в определенные часы, а остальное время он простаивает. При этом своей крыльчаткой он перекрывает две трети проходного сечения проема, а это значит, что большую часть времени вытяжка снова не действует. Есть 2 способа решения проблемы:

1. Вентилятор надо ставить на пластиковую панель со встроенной решеткой, а последнюю устанавливать в проем. Тогда за счет дополнительного проходного сечения вентиляция ванной комнаты будет функционировать естественным образом, пока вентилятор отключен.
2. Габариты проема не всегда позволяют смонтировать панель с решеткой. Тогда вентилятор можно не прикручивать вплотную к стене, а сделать небольшой зазор шириной 10 мм. Это достигается за счет подкладок на саморезы крепления той же толщины.

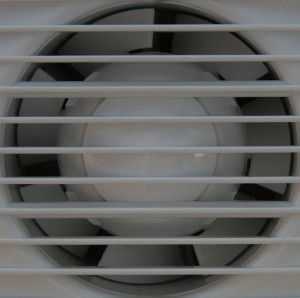

устройство вентиляционного вентилятора для ванной

Организация вытяжки из помещения туалета

Во многих квартирах вентиляция между ванной и туалетом организована посредством переточной решетки. Через нее воздушная смесь попадает из туалетной комнаты в ванную и только потом уходит в шахту. Решение с точки зрения экономии верное, но не очень приятное для проживающих в квартире людей. Чтобы удалить запахи, от существующей переточной решетки нужно проложить горизонтальный участок воздуховода прямо к вентиляционному стояку. Эффект будет еще лучше, когда на этом участке установлен специальный канальный вентилятор, коммутированный с выключателем освещения в туалетной комнате.

Схема устройства вытяжки между ванной и туалетом

Перед тем как провести вентиляцию в ванной из туалета, следует выбрать тип воздуховода (он может быть гибким, пластмассовым или стальным), подобрать его по диаметру вентилятора и решеток. Обычно этот диаметр составляет 100 мм. Также используются каналы прямоугольного сечения, сделанные из пластика. Они выглядят более эстетично и занимают меньше места, но при этом на верхней плоскости воздуховода постоянно скапливается пыль.

Место прохода вентканала сквозь стену необходимо тщательно герметизировать полиуретановой монтажной пеной. Чтобы вентиляция для ванной комнаты не бросалась в глаза, воздуховод облицовывают влагостойким гипсокартоном, на который можно наклеить кафель или другой отделочный материал.

Пример короба из гибсокартона

В качестве вентиляционного канала может использоваться короб из гипсокартона, собранный на деревянном каркасе и отделанный кафельной плиткой.

Монтируя вытяжную принудительную вентиляцию в санитарных комнатах, не стоит забывать о входной двери в туалет. Она должна обеспечивать перетекание воздуха точно так же, как и дверное полотно в помещение ванной. Поэтому и в эту дверь надо поставить декоративную решетку для перетока.

Заключение

Санитарные комнаты квартиры вместе с помещением кухни являются зонами наиболее загрязненного воздуха. Нельзя допустить его застоя, а тем более попадания в жилую зону квартиры. Это вызовет ощутимый дискомфорт и будет наносить вред здоровью жильцов. По этим причинам вопрос, нужна ли вентиляция в ванной, даже не стоит, она поддерживает санитарно-гигиенические условия проживания.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

Для чего нужна вытяжка в ванной: естественная и принудительная вентиляция

Воздухообмен в доме важен так же, как отопление, электричество и вода, ведь чистый воздух способствует хорошему настроению, работоспособности и ощущению свежести. Особенно хорошо вентиляция должна работать в местах с повышенной влажностью, таких как ванные комнаты.

к оглавлению ↑

Естественная вентиляция в ванной комнате

Схема организации перетока воздуха в вентилируемом пространстве

Приток свежего воздуха для естественной вентиляции обеспечивается от окон и входной двери к вентиляционным каналам за счёт разницы давления на улице и в помещении. Однако чем выше этаж проживания, тем эта разница меньше и соответственно вытяжка работает хуже, даже не смотря на то, что вентиляционная шахта идёт с первого этажа.

Вентиляция для ванной комнаты, душевой, туалета и совмещённого санузла по нормативам СНиП 31-01-2003 должна обеспечивать количество удаляемого воздуха равное 25 м³/час.

Кроме того, в наше время естественная циркуляция воздушных масс нарушена из-за повсеместной установки окон и дверей с высокими характеристиками герметичности. Для решения проблемы воздухообмена в таких окнах устанавливаются приточные системы (микропроветривание). Так же есть варианты приточных клапанов, устанавливаемых в стену.

Клапан для притока воздуха через пластиковое окно

Приточный клапан смонтированный в стене

Не стоит забывать и про вентиляционные решётки в нижней части двери ванной комнаты — именно через них будет поступать воздух. При отсутствии переточной решётки, стоит оставлять расстояние в 20 мм под дверью, для прохода воздуха.

Переточная решётка в двери

Приточный клапан и вентиляционные отверстия в двери ванной — необходимые атрибуты работающей естественной вентиляции!

к оглавлению ↑

Проверка вентиляции

Как же проверить насколько хорошо функционирует вентиляция в ванной комнате? Для этого следует приложить салфетку к отверстию вентиляционной шахты, при этом салфетка, если вентиляция работает, должна прилипнуть к вентиляционному отверстию.

Если салфетка прилипает к вентиляционному отверстию, то вентиляция работает!

Если этого не происходит, то следует разобраться в причинах: засорение или замуровывание вентиляционной шахты соседями сверху, ошибки при проектировании и строительстве дома.

Также можно проверить тягу используя зажигалку, свечу или спичку. Их пламя должно втягиваться в сторону шахты. Чем сильнее пламя втягивается, тем лучше работает вентиляция.

Проверка вентиляции спичкой или зажигалкой — слева рабочая, справа — не рабочая вентиляция

Летом вентиляция работает не так эффективно из-за застоя тяжёлого воздуха в вентиляционной шахте.

к оглавлению ↑

Принудительная вентиляция

Если вентиляция в ванной комнате не работает или же работает не достаточно эффективно (запотевшие стены и зеркало), тогда нормализовать влажность в ванной комнате поможет организация принудительной вентиляции с помощью вытяжного вентилятора, который выведет влажный воздух из комнаты в вентиляционную шахту.

По способу установки вентиляторы бывают:

Слева — канальный вентилятор, справа — накладной

В ванной комнате многоквартирного дома обычно используются накладные. Однако, в некоторых случаях используются и канальные, которые вставляются в вентиляционный канал идущий к вентиляционной шахте. При этом канал обычно скрыт за потолком.

Количество плитки необходимое для вашей ванной вы можете рассчитать с помощью нашего онлайн калькулятора плитки

Как правило, все коммуникации всегда прячутся под плитку, а доступ к счётчикам, вентилям, местам соединений обеспечиваются сантехническими дверцами или люками невидимками информацию о которых вы можете найти здесь

Не устраивает плитка, используйте краску — http://manyrooms.ru/vk/steny/kraska-dlya-vannoj-komnaty.html

к оглавлению ↑

Воздуховоды

При необходимости подвести вентиляцию к определённым зонам используют воздуховоды, существующие в нескольких вариантах исполнения:

• Жёсткие (пластиковые или металлические) – бывают прямоугольного, квадратного и круглого сечения. Они оказывают минимальное воздействие на проходящий в них воздух. Их достаточно легко монтировать используя специальные крепления;
• Гибкие гофрированные – обычно их используют лишь на коротких расстояниях, либо в сложных местах прохождения вентканала. Оказывают максимальное сопротивление из-за неровности стенок.

Слева — пластиковый воздуховод, справа — гофрированный

к оглавлению ↑

Выбор вентилятора

Самый простой для установки вентилятор — накладного типа. В простейшем случае вам нужно подключить его параллельно к ближайшей лампочке и заменить установленную вентиляционную решётку вентилятором.

Параллельная схема подключения вытяжного вентилятора

При выборе вентилятора вам стоит ориентироваться на такие параметры как:

• Шум;
• Производительность;
• Диаметр;
• Постоянный или кратковременный режим работы;
• Дополнительные функции.

Подробнее о выборе, монтаже и подключении читайте в статье «Как выбрать вентилятор для вытяжки в ванной».

к оглавлению ↑

Видео

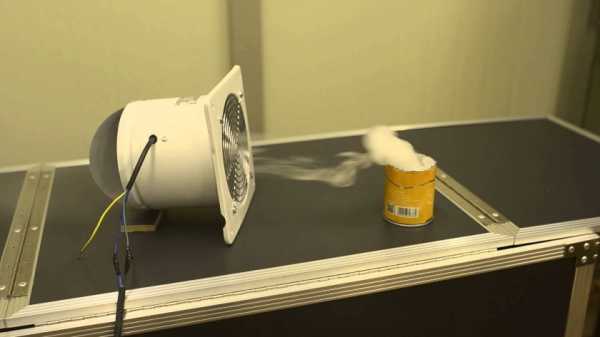

Видео о том стоит ли использовать автоматически включающиеся вентиляторы:

manyrooms.ru

для чего нужна и в чем опасность ее отсутствия

Правильный воздухообмен в ванной комнате важен не меньше чем наличие в ней света и воды. Хорошая вентиляция формирует в этом помещении здоровый микроклимат, за счет отведения лишней влаги, неизбежно находящейся в воздухе. Вообще, все мы практически никогда не обращаем внимания на вентиляционную систему, и как не странно – это хорошо, так как правильно работающая система абсолютно не заметна. Но стоит ей выйти из строя, так сразу мы начинаем явно видеть негативные последствия, а именно: запотевание зеркала после приема водных процедур, затхлый воздух в помещении, появление конденсата на стенах и оборудовании. Все это «первые звоночки», которые неизбежно приведут к появлению плесени и постепенному разрушению отделочных материалов.

Опасность нарушения воздухообмена

Плохая вентиляция в ванной комнате таит массу неприятностей. Основная — связана именно в повышенной влажностью и застоем воздуха. Прежде всего, это опасность для здоровья обитателей жилища. Действие спор различных грибков, появляющихся в условиях повышенной влажности и плохого воздухообмена, на дыхательную систему человека – общеизвестно. У множества людей развивается на них серьезная аллергическая реакция, которая может привести к печальным последствиям.

Как решить проблему нарушения воздухообмена

У многих людей возникает закономерный вопрос: как сделать вентиляцию в ванной эффективной? Для этого нужно знать, какие типы вентиляции существуют, и чем они отличаются друг от друга.

1. Вытяжная система, в которой воздухообмен осуществляется посредством выхода и входа воздушных масс через вентиляционные шахты.
2. Приточная вентиляция действует так: воздух поступает в помещение, тем самым вытесняя собой старый, который выходит в вытяжку. Читайте так же как установить приточно вытяжную вентиляции в собственном доме.
3. Вентиляция смешанного типа.

Все вентиляционные системы различаются по конструкции:

• Бесканальная система. Принцип действия ее таков: вентиляция помещения ванной комнаты происходит через вентиляционные стеновые отверстия, которые соединяются с общими вентиляционными каналами в доме.
• Канальная вентиляция устраивается в тех местах помещения, где требуется интенсивная очистка воздуха.

Теперь, когда у вас есть общие представления о существующих системах вентиляции, есть три способа решения этой проблемы.

• Первый – организация во всем жилище естественной циркуляции воздушных масс. Но вот незадача, в последнее десятилетие практически все перешли с деревянных на пластиковые окна, тем самым повысив герметичность наших домов и квартир, нарушив естественный воздухообмен через щели в окнах и дверях. Мы не призываем вас возвращаться к старым окнам, а предлагаем использовать устройства для микровентиляции помещений.
• Способ второй – устройство в ванной комнате принудительной вентиляции. Создать ее в собственной ванной можно посредством использования специального вентилятора, который встраивается в систему вентиляции. Принцип действия его довольно прост: вытягивая влажный и теплый воздух из помещения, он создает разницу давлений между ванной комнатой и другими комнатами жилища. Благодаря эффекту разряжения, в ванну поступает новый воздух из других помещений.
• Третий способ — просто прочистить вентиляцию в ванной комнате, но самостоятельно этого делать не рекомендуется, дабы не повредить воздуховоды.

Типы используемого оборудования

Основным прибором для осуществления принудительного воздухообмена в ванной комнате является вентилятор, который должен обеспечивать минимум двукратное обновление воздуха в помещении, за единицу времени. Современный строительный рынок наполнен широчайшим ассортиментом различных приборов, которые различаются по:

• Мощности
• Форме, в зависимости от конфигурации вентиляционного канала
• Материалам, из которых выполнен корпус вентилятора
• Способа монтажа
• Уровню шума и наличию датчиков включения и отключения прибора
• «Размерам кошелька» владельца

Современные вытяжные устройства оснащаются таймером выключения и датчиком влажности воздуха. Благодаря этому, вентилятор для ванной с таймером может работать заданный промежуток времени после выключения света и самостоятельно включаться при достижении предельного значения влажности. Это наиболее востребованный тип оборудования для создания хорошей вытяжной вентиляции в небольших ванных комнатах. Основные показатели при выборе — мощность и уровень шума. Сейчас мы попытаемся вас научить, как правильно рассчитать мощность этого агрегата для вашей ванной.

Как правильно рассчитать нужную мощность вытяжного вентилятора

Не стоит пугаться, все не так уж и сложно. Для того чтобы правильно рассчитать нужную именно для вас производительность вытяжного оборудования, нужно количество обитателей жилища помножить на два (двукратное обновление воздуха, как мы писали ранее) и помножить на объем вашей ванной комнаты. Например, пользующихся ванной комнатой в вашей квартире 3 человека. Перемножаем на двукратное обновление воздуха за один час – получаем 6 единиц, и умножаем на стандартные 17, 5 куб/м. малогабаритных ванных комнат (7 кв./м. площадь с высотой потолка 2, 5 м). В итоге получаем требуемую производительность в 105 м/куб.

Важно!
Не стоит покупать вентиляторы в ванную с «запасом» мощности, если не хотите, чтобы в этом помещении «гулял ветер». Необоснованное увеличение мощности такого оборудования, влечет за собой лишние затраты на электроэнергию и повышенный уровень шума.

Как выбрать хороший вентилятор

Что в нашем понимании хороший: Это, прежде всего – долговечный, бесшумный, и безопасный. Безопасный вентилятор должен отвечать нескольким требованиям. Прежде всего, он должен быть предназначен для работы в помещениях с повышенным уровнем влажности. На таких устройствах стоит специальная маркировка.

Также, неплохо, чтобы он был низковольтный, т.е., с напряжением питания до 24 В. Но это «тянет» за собой дополнительные финансовые вложения на покупки и установку специального блока понижения напряжения, к которому и будет осуществляться подключение вентилятора в ванной комнате. Но, по общему мнению, безопасность ваших домочадцев стоит некоторых финансовых вложений.

По поводу долговечности сказать что-то вразумительное очень сложно. Единственное – перед покупкой той или иной модели узнайте отзывы о производителе и конкретном вентиляторе. Среди представленных современных моделей вентиляторов для установки в систему вентиляции присутствуют как знаменитые бренды, которые уже не одно десятилетие поставляют на отечественный рынок качественную продукцию. Также есть и новые компании, но покупка их приборов может стать для вас лотереей.

Если вы задаете себе вопрос: Какой вентилятор выбрать для ванной, мы ответим – бесшумный. Это только кажется, что к небольшому гулу, который он производит можно привыкнуть. Если вы при покупке отчетливо слышите шум, то только представьте, какой грохот он будет производить ночью. Вы можете поднять с кровати не только своих домочадцев, но и соседей по вентиляции. Бесшумные вентиляторы для ванной комнаты – поверьте, существуют, только нужно приложить немного усилий, приобрести и установить их на воздуховод.

Монтаж вентилятора в систему воздуховодов

Согласно нормативным документам, при монтировании центробежного вентилятора для ванной комнаты, недопустимо использование открытой проводки. Укладка электрического кабеля производится в штробление или в пластиковые короба. Кроме того, проводку можно размещать в специальных изоляционных рукавах, между основным и подвесным потолками.

Наиболее простыми в установке вентиляторами являются накладные или врезные, которые устанавливаются непосредственно на место вентиляционной решетки с соблюдением всех правил техники безопасности. Если объем вашей ванной комнаты намного выше средних показателей, то целесообразно установить канальный вентилятор для ванной, с системой отбора воздуха из разных точек помещения. Воздуховоды и проводка подключения, в этом случае монтируется между основным и подвесным потолком.

Рекомендации по обслуживанию вентиляторов

Самостоятельное обслуживание вентиляции сводится к периодическим профилактическим осмотрам и чистке лопастей вентилятора и вентиляционных решеток. Самостоятельно проверить работоспособность вентиляции очень просто: достаточно приложить к решетке забора воздуха полоску бумаги. Если она держится на вентиляции без посторонней помощи — вытяжка работает хорошо. Также можно поднести и зажженную свечу. Если пламя отклоняется в сторону решетки приблизительно под 45 град, то все нормально, если не отклоняется, то вытяжной канал забит, и нужно срочно вызывать специалиста.

В случаях установки в систему вентиляции сложного технологического оборудования, и для прочистки воздуховодов, нужно обращаться исключительно в специализированные организации. Специалисты этих компаний проведут квалифицированную оценку работы вентиляционной системы в жилище, и как следствие, в ванной комнате. В случае неудовлетворительной ее работы, компания самостоятельно произведет необходимые работы по обслуживанию, чистке, а также установке необходимого оборудования.

ventilationpro.ru
