Вентиляция принудительная на кухне – естественная, принудительная, на потолке, монтаж своими руками

2 вида и как правильно установить

Нормативные документы требуют обязательного обеспечения вентиляции всей квартиры, как жилых комнат, так и подсобных помещений. Не является исключением кухня, которая является главным источником попадания во внутреннюю атмосферу дома вредных, и даже смертельно опасных для человеческого организма, веществ.

Содержание статьи

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

• Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию — сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

Внимание! Кухонные вытяжки-зонты, оснащенные сменными фильтрами, не способны защитить от угарного газа. Для его нейтрализации подойдёт только вентсистема, удаляющая загрязненный воздух наружу.

• Природный газ (пропан, бутан, метан) — еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
• Канцерогены — летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
• Водяной пар — выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания — дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Естественная и принудительная вентиляция

СНиП устанавливают следующие нормативы для кухонных вентсистем:

• Объем воздухообмена для кухонь, оснащенных газовыми варочными плитами должен составлять не менее 100 м³ в час.
• Для кухонь, оснащенных электроплитами данный показатель чуть ниже — 60 м³ в час.

Существует два типа вентсистем, используемых для обеспечения вентиляции воздуха на кухнях — естественная и принудительная.

Естественная и принудительная вентиляция

Естественная вентиляция

Естественные вентсистемы работают по принципу разницы давления внутри помещений и снаружи. В данном случае для создания тока воздуха не используются никакие механические приспособления, вроде вентиляторов. Загрязненный вредными газами воздух удаляется из помещения по вентиляционным шахтам, обычно устанавливаемым в толще стен еще во время строительства дома.

Внимание! Для эффективной работы естественной вентиляции, объемы удаляемого воздуха должны быть равны объемам приточного воздуха. За приток свежего воздуха внутрь помещений отвечает приточная вентиляция.

Естественная вентиляция бывает двух типов:

• Организованная. Поступление воздуха происходит через специально устроенные приточные вентканалы и клапана.
• Неорганизованная. Специальные приспособления для притока воздуха извне отсутствуют. Приток осуществляется через неплотности и микрощели в оконных рамах и дверях, стенах и потолках.

С началом массового использования пластиковых окон и металлических входных дверей, снабженных уплотняющими прокладками, с неорганизованной вентиляцией могут возникать проблемы. Для обеспечения притока достаточных объемов свежего воздуха, потребуется устанавливать клапаны-рекуператоры, монтируемые в стенах или в оконных рамах.

Плюсом естественной вентиляции является ее низкая себестоимость и полностью автономная работа, не зависящая от наличия электроэнергии или от механических вентиляторов. Основной минус — недостаточная скорость воздухообмена, часто не отвечающая требованиям СНиП для кухонь.

Принудительная вентиляция

В работе принудительной вентиляции используются механические устройства — вентиляторы. Обычно они монтируются на вытяжных каналах, но возможна дополнительная установка вентиляторов и близ приточных отверстий. При значительной протяжённости вентиляционных ходов, дополнительные вентиляторы устанавливаются и внутри воздуховодов.

Конструкция настенного вентилятора

Несомненным плюсом вентсистем принудительного типа их больший объем работы в единицу времени, чем у естественной вентиляции. Благодаря этому легко обеспечиваются установленные строительными нормативами минимальные объемы воздухообмена — до 100 куб. м за час при наличии на кухне газовой плиты. Минусом следует признать зависимость от наличия электроэнергии и бесперебойной работы вентиляторов.

Как правильно установить вытяжку на кухне

На кухнях во многих домах и квартирах можно встретить вытяжку, установленную над варочной плитой. Её цель — не дать распространяться вредным химическим веществам и пару, вырабатывающимся в процессе приготовления пищи, по кухне и другим комнатам. Все вредные вещества, вместе с загрязненным воздухом захватываются вытяжкой и удаляются через вентиляционную шахту наружу.

Однако, не многие знают, что при установке вытяжки следует соблюдать правила.

Так, зонт вытяжки должен располагаться на определенной высоте над уровнем плиты. Для газовых варочных плит это расстояние составляет не менее 55 см, а для электроплит — не меньше 35 см.

При установке автономной вытяжки, не присоединяемой к вентканалам, следует помнить, что встроенный фильтр способен обеспечить задержание только аэрозольных загрязнений. Защитить же от утечки газа из баллона или газовой магистрали, либо обезвредить угарный газ, фильтр вытяжки не сможет.

Поэтому, правильная установка кухонной вытяжки всегда производится с подключением устройства к вентиляционной шахте. Иначе она не сможет удалять вредные химические компоненты, образующиеся при приготовлении пищи на плите.

Особенности подключения трубы от вытяжки к воздуховоду естественной вентиляции

Присоединение кухонной вытяжке к вентканалу естественной вентиляции, которые имеются во всех квартирах многоэтажек, должно происходить с соблюдением определенных правил.

Зачастую неквалифицированные рабочие, выполняя ремонт на кухне, совершают распространенную ошибку: напрямую стыкуют трубу вытяжки с каналом домовой вентсистемы. Таким образом, они оставляют единственный путь для удаления отработанного воздуха из кухни — через зонт вытяжки.

Между тем, почти все современные вытяжки оснащены обратным клапаном, не позволяющим проходить воздуху в то время, когда вытяжка выключена. Всё это время, вентиляция на кухне, фактически, не функционирует. Исправить ситуацию можно либо удалив обратный клапан из вытяжки, либо применив специальные приспособления для стыковки с воздуховодом. Это приспособление — переходник с двумя отверстиями.

Одно отверстие предназначается для соединения с трубой вытяжки, а другое отверстие, расположенное ниже — для вентиляции помещения в то время, когда вытяжка отключена.

Чтобы во время работы вытяжки удаляемые от плиты газы не забрасывались обратно в помещение через нижнее отверстие, на него следует установить обратный клапан. В момент включения кухонной вытяжки, установленной над варочной плитой, клапан должен закрываться, и открываться в момент выключения.

Также необходимо использовать при монтаже вентиляционных каналов трубы диаметра не менее 125 мм, что позволит удалять естественным путем необходимый объем воздуха при наличии на кухне газовой плиты.

topventilyaciya.ru

видео-инструкция по монтажу своими руками, сечение воздуховода системы, требования, обратный клапан, решетка с вентиляционным выступом, как закрыть, фото и цена

Кухня, как никакие другие помещения дома, нуждаются в эффективной вентиляции. Ведь здесь не только повышается уровень влажности вследствие приготовления пищи, но и происходят выбросы газа. В данной статье мы рассмотрим, какой должна быть вентиляция на кухне с газовой плитой, варианты разных схем воздухообмена и их особенности.

Вентиляционная система на кухне

Общие сведения

Если на кухне вентиляция  отсутствует или работает неэффективно, это может привести к ряду негативных последствий:

• В результате повышенной влажности на стенах начнет появляться плесень.
• Жир и копоть будут оседать на поверхности отделки и мебели, соответственно помещение быстро утратит привлекательный вид и придет в негодность.
• Запахи пищи и гари во время готовки будут разноситься по всем помещениям жилья.

Кроме того, как уже было сказано выше, при работе газовых конфорок происходят выбросы газа, которые отравляюще воздействуют на организм человека. Таким образом, эффективная вентиляция – это в первую очередь безопасность жильцов дома или квартиры, а также долговечность кухонной мебели и отделки.

Поэтому требования к вентиляции кухни с газовой плитой наиболее строгие – нормативные   воздушные потоки здесь должны составлять не менее 70 метров кубических в час.

Схема вытяжной вентиляции

Устройство вентиляции

Строительство любого дома подразумевает устройство вентиляции, которая планируется еще на этапе его проектирования. Как правило, вентиляционные отверстия располагаются не только на кухне, но и ванной комнате, а также в туалете. Однако, в процессе эксплуатации дома система забивается и эффективность воздухообмена снижается.

Поэтому жильцам приходится думать о дополнительных мерах, которые позволят обеспечить приток и отток воздуха. Для этого в первую очередь следует разобраться, какие существуют схемы вентиляционных систем. По сути, все их можно поделить на четыре типа:

Естественная	Приток свежего воздуха и отток старого осуществляется за счет разности давления в помещении и за его пределами.
Приточная	Приток воздуха происходит принудительно при помощи вентилятора. При этом свежий воздух заполняет помещение и вытесняет старый.
Вытяжная	Вытяжка воздуха осуществляется при помощи вентилятора. Приток свежего воздуха происходит за счет разряжения давления внутри помещения.
Приточно-вытяжная	Наиболее эффективная схема, так как и приток воздуха и вытяжка происходят принудительно при помощи специального оборудования.

Далее подробней рассмотрим варианты обустройства вентиляции по всем этим схемам.

Проверка тяги

Естественная вентиляция

Данная схема встречается, как правило, в домах старой постройки. При такой системе необходимо регулярно проверять тягу в вентиляционных каналах.

Сделать это можно двумя способами:

• Всегда под потолком располагается решетка для вентиляции на кухне. К ней нужно приложить листок бумаги. Если он прилип, значит тяга имеется и вентиляция работает хорошо.
• К решетке можно поднести зажженную спичку или зажигалку. При наличии тяги, пламя должно отклониться внутрь системы.

Если подобная проверка показала, что вентиляция неисправна, можно попробовать снять решетку и очистить ее от грязи и пыли, а также прочистить воздуховод, который расположен в зоне доступа. Если эти действия не помоги, необходимо обратиться за помощью к специалистам.

Зачастую бывают случаи, что при наличии тяги в системе воздухообмен на кухне все равно недостаточный. В таком случае необходимо оборудовать помещение принудительной вентиляцией.

Совет! Чтобы предотвратить разворот воздушного потока, следует использовать обратный клапан для вентиляции кухни. Это устройство также позволит перекрывать систему при необходимости и регулировать интенсивность потока.

Вытяжка над газовой плитой

Вытяжная

Вытяжная система вентиляции на кухне является одной из наиболее распространенных. В первую очередь следует сказать, что она бывает двух типов:

• Общая – вместо вентиляционной решетки устанавливается вентилятор, который нагнетает воздушные потоки в воздуховод.
• Местная – над плитой устанавливается вытяжное устройство (вытяжка), которое при помощи вентилятора вытягивает все выбросы жира, пара и газа, не позволяя им распространяться по помещению.

Наиболее эффективной является вентиляция в квартире на кухне с вытяжкой. Чаще всего она представляет собой конструкцию купольной формы, которая соединяется с общей вентиляцией при помощи воздуховода.

Сечение воздуховода для вентиляции в квартире на кухне может быть квадратным или круглым. Наиболее распространенным является воздуховод 130х130 мм. Если его ось смещена относительно оси вентиляционного отверстия, то соединение осуществляют при помощи гофрированной трубы. Сама же вытяжка может крепиться к стене или к навесному шкафу.

Чтобы загрязненный воздух уходил из помещения, откуда-то должен поступать чистый. Если на кухне установлены пластиковые окна, то наверняка имеются проблемы с притоком чистого воздуха.

Приточный клапан

Решить эту проблему поможет приточный клапан, который можно установить своими руками в стене.

Помимо обеспечения доступа свежего воздуха в помещение, это устройство, как и обратный клапан, выполняет и некоторые другие функции:

• Позволяет регулировать интенсивность поступающего воздушного потока.
• Фильтрует поступающий воздух.
• Позволяет при необходимости закрыть вентиляцию на кухне.

После установки такого клапана эффективность воздухообмена возрастет еще больше.

Совет! Если в квартире кухня с выступом вентиляции, визуально скрыть его можно при помощи шкафа. Наилучшим вариантом в этом случае является мебель, изготовленная на заказ.

Кухня с вентиляционным выступом

Приточная

Приточная вентиляция сама по себе на кухнях встречается довольно редко. Как правило, она работает совместно с вытяжкой, в результате чего получается приточно-вытяжная система.

Если же вытяжки нет, прежде чем установить приточное оборудование, необходимо убедиться, что в общей системе имеется хорошая тяга. В противном случае загрязненный воздух будет смешиваться с чистым и разноситься по другим помещениям жилья.

На фото – приточный вентилятор

Если же отток воздуха организован хорошо, то проще всего обеспечить принудительный приток при помощи специального вентилятора. Это устройство внешне напоминает приточный клапан.

Наиболее совершенные модели вентиляторов оборудованы датчиками температуры и уровня влажности, благодаря чему могут работать автоматически. Некоторые из них имеют даже функцию подогрева воздуха. Не смотря на то, что цена таких устройств более высокая, они являются выгодным приобретением, так как позволяют снизить расходы на отопление в зимний период.

Инструкция по монтажу таких вентиляторов довольно простая:

• В первую очередь нужно определить место, где будет располагаться вентилятор, и пробурить отверстие в стене по диаметру трубы устройства.
• Затем следует установить в отверстие устройство и запенить пространство между стеной и патрубком.
• С наружной стороны стены надо установить защитную решетку.
• После этого по инструкции от производителя устройство подключается к электричеству.

На этом процесс монтажа устройства завершен. Самое сложное в данной операции – пробурить отверстие нужного диаметра.

Приточно-вытяжная вентиляция в частном доме

Совет! Вентиляция кухни в частном доме, как правило, планируется еще на этапе постройки. В этом случае наилучшим вариантом является общая приточно-вытяжная система. Проект такой вентиляции должны выполнить специалисты.

Вывод

Обеспечить эффективный воздухообмен на кухне можно разными способами. Наиболее же распространенный вариант – это вытяжная система с местной вытяжкой над плитой. При соблюдении всех условий ее реализации, такая вентиляция обеспечит комфорт и безопасность пребывания на кухне в процессе приготовления пищи.

Из видео в этой статье можно подчерпнуть некоторую дополнительную информацию по данной теме.

gidroguru.com

Когда нужна принудительная вентиляция на кухне?

Когда над варочной панелью нет принудительной вытяжки, потолок, стена и шкафчики над кухонной плитой со временем покрываются консистентной смазкой, которая поднимается вверх вместе с паром, оставляя жирные пятна и разводы на различных поверхностях. Тем не менее, принудительная вентиляция требуется не для всех варочных приборов.

Что нужно знать о вентиляции на кухне?

В современных микроволновых печах уже установлена принудительная вентиляция, которая обеспечивает хорошую циркуляцию воздуха, позволяя им самоочищаться. Кроме того, большинство микроволновок оснащены сменными фильтрами, не позволяющими жиру испаряться вместе с паром. Правда, иногда большие микроволновые печи, используемые в коммерческих целях, поставляются не только с вентиляционной, но и с выхлопной системой, помогающей выводить испарения наружу, чтобы обеспечить интенсивность процесса приготовления пищи.

Островным кухонным плитам дополнительная вентиляция не нужна, если того не требуют местные строительные нормы. А вот обычные газовые печки, особенно с газовыми духовками, вытяжками лучше оснастить, но при этом сделать грамотный вентиляционный вывод, чтобы избежать накопления опасных паров.

В принудительной вытяжке также нуждается и встроенный в кухонной зоне газовый гриль, жир, дым и прочие вредные продукты горения которого будут выводиться за пределы квартиры или дома.

Дополнительные советы и предупреждения

Никогда не выводите выхлопную трубу принудительной вытяжки в стандартный вентиляционный канал на кухне многоквартирного дома, если он является общим с соседями по стояку. Также не следует этого делать, если кухонный вентиляционный канал совмещен с вентиляцией в ванной комнате или туалете. Такой сценарий создает серьезную опасность отравления угарным газом. Если на то пошло, лучше проделать небольшое отверстие во внешней стене и установить дополнительный вентиляционный канал, который будет выводить продукты горения на улицу.

А вот одна из наших прошлых публикаций http://gipermar.com/kak-udeshevit-remont-kuhni.html, где мы рассказывали, как удешевить ремонт кухни. Возможно,эта информация тоже вам пригодится.

Статья защищена законом об авторских и смежных правах. При использовании материала активная ссылка на сайт gipermar.com обязательна!

В дополнение к вышесказанному, предлагаем узнать, как выбрать кухонную вытяжку. Не пропустите интересное видео ниже!



gipermar.com

Как правильно организовать систему вентиляции на кухне?

[содержание]

Эффективная вентиляция на кухне – одно из важнейших условий комфорта. Запахи, тепло, влага, выделяющиеся при приготовлении пищи, при неработающей вентиляции могут легко проникнуть в комнаты.

Виды вентиляции

Существует два основных вида вентиляции в квартире на кухне:

Естественная. Самый простой и действенный способ создания хорошего воздухообмена на кухне – это естественная вентиляция. Чтобы она работала, нужно соблюдение двух основных условий:

• Чтобы грязный воздух легко выходил в шахту, нужно поступление свежего чистого воздуха. Это условие перестало выполняться должным образом, когда началась повсеместная замена деревянных окон на пластиковые, герметичные, энергосберегающие. Такие окна эффективны для сохранения тепла, но значительно снижают эффективность естественной вентиляции.
• Вентиляционная система дома разрабатывается, рассчитывается на этапе строительства дома и учитывает площадь помещений и другие факторы. Вмешательство, изменение участков вентиляционной системы может значительно снизить силу вытяжки или изменить направление потоков воздуха. Из-за этого в кухню будет проникать не чистый воздух из окон, а загрязненный из соседних квартир или из туалета.

Для улучшения оттока загрязненного воздуха на кухнях часто устанавливают специальные вытяжки, которые призваны улавливать грязный воздух над плитой. Самая распространенная ошибка при устройстве вентиляции на кухне с вытяжкой в том, что вытяжкой стремятся заменить естественную вентиляцию. Поступления чистого воздуха практически нет. Мощная вытяжка удаляет загрязненный воздух довольно быстро и создает в квартире разреженный воздух. Если нет приточного воздуха с улицы через окна, то недостающий его объем вытягиваются из туалета, где находится второе отверстие вентиляции.

Правильная организация вентиляции с использованием вытяжки

Большинство вентиляционных каналов в домах постройки прошлого века не рассчитаны на применение современных вытяжек. Воздуховоды обычно имеют сечение 13х13 см и пропускают воздух объемом максимум 180 куб.м./час. Мощность вытяжек в несколько раз превышает это значение. При работе такой вытяжки нарушается функционирование вентиляции собственной квартиры и всего дома.

Вытяжная вентиляция на кухне может работать эффективно, если совместить работу принудительной системы (вытяжки) и естественной. Для этого воздуховод от вытяжки нужно подключить к системе вентиляции выше решетки.

При выключенной вытяжке вентиляция осуществляется естественным путем, отток воздуха происходит через решетку. Приток воздуха должен обеспечиваться сквозь приоткрытые окна.

При организации вентиляции на кухне с вытяжкой нужно учитывать ряд моментов:

При установке вытяжки нужно правильно выбрать расстояние от поверхности плиты до зонта вытяжки. Это расстояние указывается в документах к вытяжке. Меньшее расстояние обеспечивает лучшую тягу, но может стать причиной повреждения пластиковых деталей горячим воздухом.

Для отвода воздуха от вытяжки над плитой до канала вентиляции используют специальные короба, трубы из алюминия, пластика. Гладкие воздуховоды оказывают меньшее сопротивление проходящему воздуху, чем гофрированные. Чем меньше изгибов и поворотов короба, тем лучше тяга.

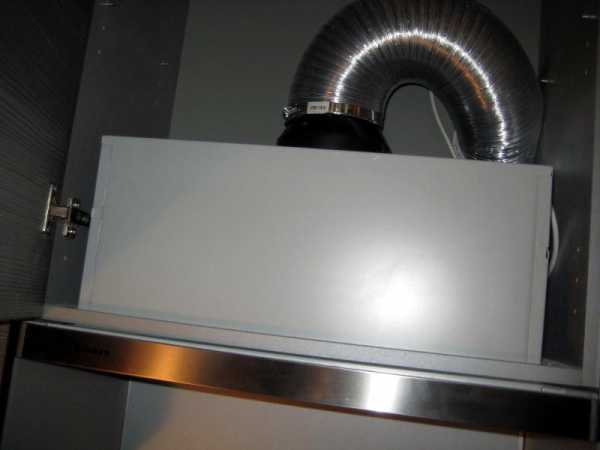

При устройстве вентиляция на кухне своими руками разместить воздуховод можно двумя способами:

• Укладывается на верхние шкафчики.

• Прячется с помощью элементов отделки: за зашивки из гипсокартона, за подвесной потолок. В этом случае перед зашивкой трубы нужно тщательно проверить работоспособность вытяжки. После зашивки стены или потолка устранить проблемы будет намного сложнее. Заломы трубы, короба снижают площадь поперечного сечения и снижают производительность вытяжки.

Особенности вентиляции частного дома

Вентиляция кухни в частном доме основана на тех же принципах, что и в квартире. Самыми частыми ошибками при устройстве вентиляции в кухне дома являются:

• Неправильное расположение решетки вентиляции. Решетка должна находиться на расстоянии до 10 см от потолка.
• Одна шахта для всех помещений дома. Согласно санитарно-гигиеническим нормам для кухни должна быть предусмотрена отдельная шахта, это позволит избежать попадания грязного воздуха из кухни в комнату через шахту.
• Малая высота труб вентиляции, которая не создает нужной разницы давлений.
• Отсутствие естественной вентиляции. При отключении электричества, от которого работает система принудительной вентиляции, грязный воздух не выводится.

Вентиляция на кухне, устроенная согласно всем нормам и правилам, обеспечит отсутствие запахов и свежий воздух.

stroy-king.ru

Вентиляция на кухне: устройство и монтаж

Читайте в этой публикации:
Вентиляция на кухне: два типа систем и их особенности
Устройство вентиляции на кухне: необходимые материалы
Как сделать вентиляцию на кухне: простейшая система своими руками

Преимущества качественно работающей вентиляции на кухне переоценить довольно сложно – в первую очередь, это свежий воздух, не загрязненный запахами приготавливаемой пищи, во всем доме или квартире. Мало того, если говорить о холодном времени года, то это еще и сохранность тепла, не выпускаемого в форточку. По меркам современного человека наличие вентиляционной системы в кухне является обязательным. О ней и пойдет разговор в данной статье, в которой вместе с сайтом okuhne.net мы разберемся с особенностями ее изготовления – изучим вопросы, как и из чего может быть изготовлена вентиляция на кухне своими руками.

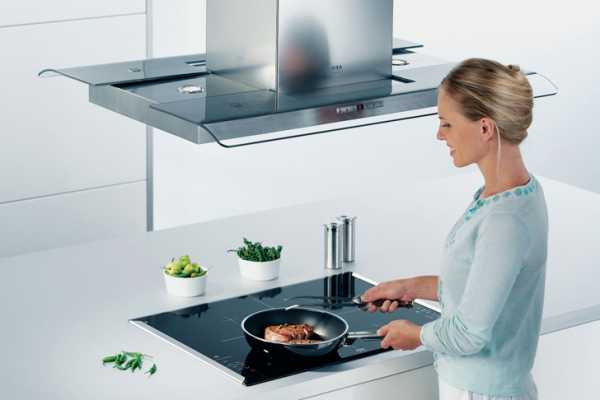

Принудительная и естественная вентиляция на кухне фото

Вентиляция на кухне: два типа систем и их особенности

Разница между принудительной и естественной вентиляцией в помещении хорошо известна специалистам, но у простого человека она может вызывать некоторое недопонимание. Если говорить по-простому, то естественная система вентиляции, в отличие от принудительной, работает исключительно благодаря законам природы – теплый, а заодно и загрязненный воздух поднимается вверх помещения, откуда, в свою очередь, отводится через специальный вентиляционный канал (отдушину).

Для эффективной работы такой вентиляционной системы нужна вторая отдушина (приток свежего воздуха), роль которой раньше выполняли негерметичные деревянные окна – практически во всех высотных домах постройки времен Советского Союза такие вентиляционные системы не работают, так как эти окна практически везде заменены на новые, пластиковые аналоги.

В отличие от нее, вытяжная вентиляция на кухне (принудительная) удаляет загрязненный воздух из помещения посредством мощного вентилятора – он устанавливается непосредственно над варочной плитой и в народе называется вытяжкой. По большому счету, это универсальная вентиляция, которая может работать как в естественном режиме, так и в принудительном – в первом случае она эффективно обеспечивает поступление свежего воздуха на кухню, когда никто не готовит пищу, а во втором тогда, когда производится приготовление пищи.

Мало того, практически все современные вытяжки способны работать в различных режимах и, в зависимости от скорости загрязнения воздуха, обеспечивать его интенсивную замену. Эта система также нуждается в притоке и оттоке воздуха. Есть, правда, современные вытяжки, которые не нуждаются в воздуховодах – правильнее сказать, что это фильтры, которые по наитию именуются рециркуляционными вытяжками.

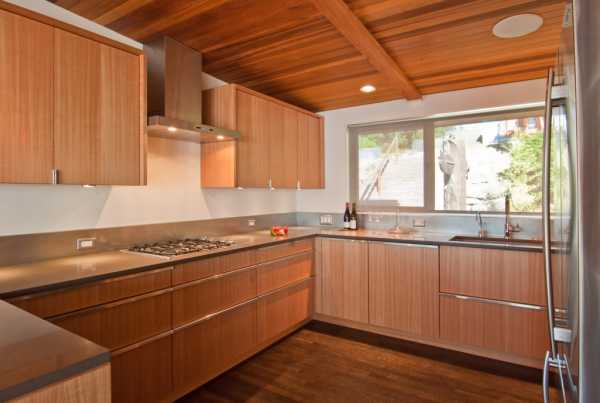

Вентиляция на кухне фото

Что лучше? Вопрос сугубо индивидуальный и зависит от нескольких факторов. Во-первых, от интенсивности приготовления пищи на кухне – если готовите часто, то значит быть вытяжной вентиляции, если вообще не готовите, то можно обойтись и обычной отдушиной. Ну а если пользуетесь кухонной плитой лишь изредка, то можно обзавестись и фильтром. Во-вторых, это объем помещения – если кухня большая, то отдушина может не справиться с ее вентиляцией.

В общем, примеривайтесь, решайте и делайте правильный выбор, а мы тем временем разберемся с материалами, необходимыми для изготовления принудительной системы вентиляции на кухне. О том, как производится монтаж вентиляции на кухне, можно посмотреть в этом видео.

Устройство вентиляции на кухне: необходимые материалы

По большому счету, простейшая вентиляционная система кухни устроена элементарно, и наличием большого количества различных элементов похвастаться не в состоянии. Основным узлом приточной вентиляции является вытяжка – именно она отвечает за удаление грязного и приток свежего воздуха. Кроме нее, в любой вентиляционной системе используются и другие элементы.

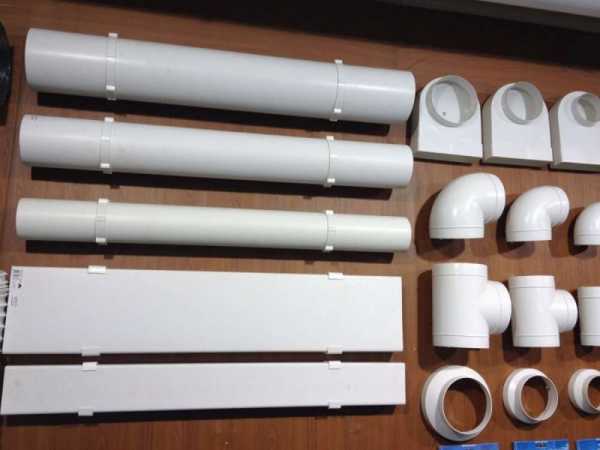

1. Воздуховоды. Говоря по-простому, это трубы – в большинстве случаев пластиковые. Они могут иметь как круглое, так и прямоугольное сечение. Прямоугольные трубы вентиляции более компактны и отлично помещаются даже за подвесным потолком – опускать его слишком низко не придется.
2. Повороты. Используются для изменения направления прокладки воздуховодов. Также они являются и соединительным элементом – зачастую их так и называют. То есть поворотный соединитель, прямой соединитель (первый может иметь разный угол поворота).
3. Обратные клапаны. Элемент управления потоком воздуха, посредством которого можно запретить воздушной струе двигаться в том или ином направлении. В простых системах в большинстве случаев используется для того, чтобы воспрепятствовать проникновению в дом холодного уличного воздуха в моменты, когда вытяжка не работает.
4. Переходные воронки. Используются в сложных системах вентиляции для соединения труб и оборудования с различными по размеру выходными патрубками.
5. Диффузоры. Устанавливаются на приточный канал вентиляции и позволяют регулировать количество поступающего в помещение воздуха – зимой это отсутствие переохлаждения дома. Такие устройства могут быть ручными (механическими) и автоматическими.
6. Вентиляционные решетки. Это декоративный элемент, устанавливаемый на отдушинах – входах и выходах воздуховодов внутри и снаружи помещений.

   Устройство вентиляции на кухне фото

Кроме всего прочего, вентиляция на кухне своими руками потребует от вас приобрести и массу второстепенных элементов – это крепеж различного типа, герметик для уплотнения воздуховодов и другие элементы, которые, в зависимости от обстоятельств, могут понадобиться, а могут и не пригодиться. Также не следует забывать и про инструмент – не обойтись в этом деле без мощного перфоратора, коронки для пробивания круглых отверстий большого размера (как минимум 120 мм в диаметре), отвертки, буров и так далее – в общем, полноценный арсенал домашнего мастера и даже более.

Как сделать вентиляцию на кухне: простейшая система своими руками

Как и говорилось выше, изготовить простейшую вентиляционную систему своими руками не так уж сложно, как может показаться с первого взгляда. По большому счету, все работы по ее изготовлению производятся в несколько несложных этапов.

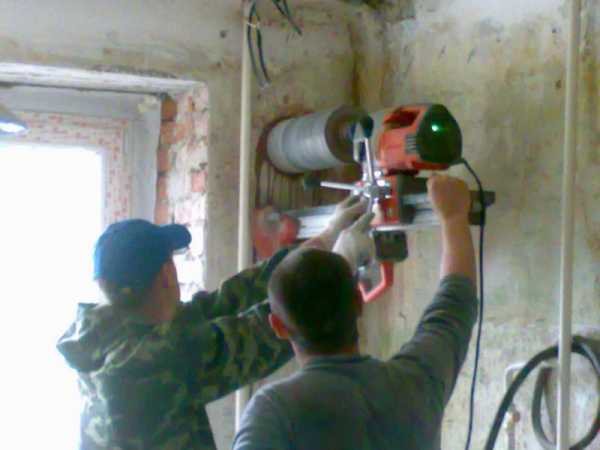

1. Пробивка сквозных отверстий на улицу. От существующей отдушины на кухне лучше отказаться, так как в наших квартирах они либо частично забиты, либо не приспособлены для работы в системе принудительной вентиляции. Пробить необходимо два отверстия с минимальным диаметром 120мм – сделать это необходимо как можно ближе к потолку. В принципе, имея на руках перфоратор и коронку указанного диаметра, сделать это будет весьма несложно.

   Вентиляция на кухне своими руками фото

2. Установка вытяжки. Открываем инструкцию к купленному прибору и производим его установку согласно рекомендациям производителя – в большинстве случаев важна ориентация вытяжного устройства относительно варочной поверхности и плитки, а также его высота над ней. Для подключения вытяжки понадобится проложить ветку электропроводки, которую благодаря малой мощности устройства можно подсоединить к ближайшей розетке.
3. Сборка воздуховодов. Процесс достаточно простой – берете первую трубу и вставляете ее в ближайшее пробитое на улицу отверстие. Второй конец трубы фиксируете специальным хомутом к потолку. Берете второй кусок трубы и соединяете его с первым, используя при этом герметик (например, силикон) – свободный конец тоже крепите хомутом к потолку. И так до тех пор, пока не доберетесь до вытяжки, где, используя повороты и переходную воронку, соединяете воздуховод с вытяжкой.

   Установка вентиляции на кухне фото

В завершение всех работ, после кратковременного испытания системы, посредством монтажной пены герметизируете трубы в пробитых отверстиях. В принципе, если не считать элементарной установки диффузора на приточном отверстии, можно сказать, что это и вся установка вентиляции на кухне. Единственное, что здесь остается еще добавить, так это напомнить об одном моменте – для того, чтобы холодный воздух не проникал в дом в зимнее время, в систему воздуховодов в любое место необходимо вставить обратный клапан. Точно с такой же целью на приточный канал вентиляции лучше поставить регулируемый диффузор вместо обычной решетки внутри помещения и решетку с жалюзи снаружи, которая воспрепятствует проникновению в отверстие дождевой и талой воды.

И в заключение темы про устройство и установку вентиляции на кухне скажу несколько слов о рециркуляционных вытяжных устройствах, которые по своей сути являются фильтрами – преимуществ у них достаточно много. Во-первых, это отсутствие необходимости в погроме на кухне, связанном с прокладкой воздуховодов. Во-вторых, это отсутствие утечки тепла в зимнее время и, в-третьих, элементарный монтаж, для осуществления которого понадобится только прикрепить вытяжку на стене и подключить ее к электрической проводке. Единственным недостатком таких устройств является необходимость периодически менять фильтрующие элементы – именно по этой причине на кухне, где несколько раз в день готовят пищу, такое устройство окажется нерентабельным.

← Кухня с островом: варианты оформления Разделочные доски для кухни: как выбрать лучший экземпляр →

okuhne.net

Как сделать вентиляцию на кухне — способы и виды улучшения вентиляции на кухне

Кухня — это помещение, подверженное сильному воздействию пара, жира, копоти и высоких температур. Приготовление пищи здесь сопровождается резкими запахами, распространяющимися по всей квартире. Чтобы этого избежать, устанавливают вытяжки разных видов. Помните, только специалисты знают, как сделать вентиляцию на кухне эффективной и качественной, деля это самостоятельно, вы рискуете добиться прямо противоположного результата. Наиболее эффективным считается смешанный тип вентиляции, включающий в себя правильный естественный воздухообмен и работу вытяжки. Поэтому вы узнаете в этой статье, как сделать смешанную вентиляцию на кухне.

Виды кухонных вытяжек

Проектирование вентиляционной системы должно начинаться с расчета мощности будущей вытяжки, ее типа и способа установки. При вычислении мощности необходимо учитывать два параметра:

• Площадь кухни
• Высоту потолка

Перемножив эти показатели и умножив их произведение на 12, вы получите ориентировочную мощность необходимого оборудования. Отсюда можно сделать вывод, что с вентилированием маленькой кухни способна справиться и вытяжка небольшой мощности, но для просторных помещений лучше приобрести более эффективную вытяжную систему.

Все кухонные вытяжки бывают двух типов:

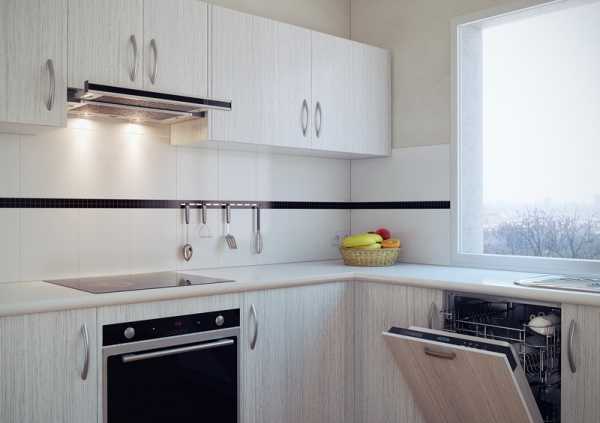

1 подвесные — устанавливаемые непосредственно над газовой плитой;

2 встраиваемые — расположенные внутри навесных шкафов, поэтому легко приспосабливаемые под дизайн любой кухни.

Подвесная вытяжная вентиляция также может отличаться по способу установки. Ее монтируют:

• на стене над плитой (настенная вытяжка) — бывает разных форм и использует различные методы работы
• в углу кухни — угловая. Вас интересует, как сделать угловую вентиляцию на кухне? Способ установки схож с настенной
• в любой части помещения — островная (закрепляется не на стене, а на потолке, поэтому подходит для кухонь с центральным расположением плиты)

По методу работы перечисленные системы могут быть:

1Циркуляционными — не подключаются к вентиляционной шахте. Очистка воздуха с их помощью происходит благодаря сменным угольным фильтрам. Такое оборудование требует регулярных расходов на замену фильтров и постоянного контроля их состояния. Если вы забудете вовремя сменить картридж, ваша вытяжка не сможет полноценно выполнять свои функции по очистке воздуха в помещении. 2Проточными — подсоединяются к вентиляционной шахте и являются более надежным, экономичным и функциональным оборудованием, по сравнению с предыдущим вариантом.

Какова бы ни была выбранная вами система вентиляции, не зависимо от дизайна или способа установки, только правильный ее монтаж гарантирует хороший результат.

Как организовать вентиляцию на кухне

Процесс вентиляции основан на выводе загрязненного копотью, паром и запахами, воздуха и замене его новым. При работе правильно рассчитанной системы приток свежего воздуха должен равняться оттоку старого. Поэтому для достижения желаемой эффективности недостаточно купить оборудование и установить его в положенном месте.

Вы должны учитывать, что изначально вентиляционные системы принудительного типа разрабатывались для помещений с деревянными окнами. Такие окна легко пропускают воздух, а значит с притоком необходимых кубометров не возникает никаких проблем. Но в современных зданиях повсеместно устанавливаются герметичные металлопластиковые окна, препятствующие попаданию воздушного потока в помещение.

Вы включаете вытяжку, и она активно начинает выкачивать находящийся на кухне воздух, создавая разреженную атмосферу. А так как известно, что потоки воздуха легко перетекают из зон с более высоким давлением в зоны с низким, через несколько минут атмосфера из вашей квартиры будет выкачана наружу через вентиляционную шахту. Но это еще не все. В каждой квартире имеется хотя бы два воздуховода. Один находится на кухне (к нему и подключается наша вытяжка), и еще один или два расположены в зоне санузла.

Когда весь воздушный запас в вашей квартире будет исчерпан, к вентиляционной системе присоединятся оставшиеся свободными шахты. Через них в ваше жилье начнет поступать воздух извне, пополняя собой недостающие кубометры. Это бы не было проблемой, если бы через трубу закачивались только свежие воздушные потоки с улицы. Однако к вентиляционной шахте подключено не только ваше жилье. В нее выходят воздуховоды из квартир соседей, расположенных выше и ниже вашей квартиры. И чем больше этажей в доме, тем больше таких воздуховодов будет в системе вентиляции. Соответственно, воздушные потоки начнут поступать из квартир соседей, принося с собой новые нежелательные запахи.

Отсюда следует вывод, что установка вентиляции должна сопровождаться правильными расчетами воздухообмена в помещении и монтажом дополнительного воздуховода на кухне. Оптимальные способы обустройства воздуховода:

1. Подключение вытяжки выше отверстия вентиляционной шахты. Труба вытяжки должна быть заправлена прямо в шахту и направлена с поворотом вверх. Если соблюсти это правило, потоки не будут смешиваться, и приток воздуха сможет осуществляться ниже его оттока.
2. Дополнение решетки обратным клапаном. В таком случае трубу вытяжки не обязательно заправлять непосредственно в шахту. При отключении системы клапан будет постоянно открыт.
3. Монтаж приточных клапанов в наружной стене. Вы можете установить эти клапаны на любой стене, выходящей на улицу, но лучше их расположить сразу за радиатором отопления. Поступающий снаружи воздух сможет сразу же нагреться, проходя через радиатор, поэтому вы избежите ощутимой разницы температур и сквозняков на своей кухне.

Только правильно составленная схема вентиляционной системы позволяет полноценно эксплуатировать как электрическую вытяжку, так и естественные способы вентилирования помещения.

Установка вытяжки своими руками

Вентиляционное устройство кухни может быть самым разным, поэтому и процесс установки тоже отличается. Сейчас вы узнаете, как организовать вентиляцию на кухне своими руками на примере проточной вытяжки, встраиваемой в шкаф. Мы выбрали именно этот тип, поскольку он самый распространённый.

I этап — монтаж антивозвратного клапана

Чтобы сделать надёжную вентиляционную систему, монтаж начните с установки короба для хлопушки. Его вы можете сделать в домашних условиях, используя жесть, оцинкованный лист или алюминий. Все что необходимо выполнить — это взять 4 металлических листа и соединить с помощью шурупов.
Но если вы не хотите возиться, можете просто приобрести в магазине антивозвратный клапан. Он устанавливается перед вентиляционной шахтой и открывается по типу того, как порхает бабочка. И все-таки в этой статье вы подробно узнаете, на кухне как сделать вентиляцию:

• Чтобы вам было удобно работать, поставьте корпус клапана на настенный шкаф. Затем закрепите его плотно к шкафу и заполните все щели монтажной пеной.
• Примерьте корпус хлопушки и выполните разметку по шкафу для отверстий.
• Далее снимите шкаф со стенки и с помощью электрического лобзика вырежьте в нижней стенке отверстие для нижнего обрамления. Первым делом, высверлите при помощи большого сверла дырочку внутри области разметки. После этого вставьте в полученное отверстие пилу электролобзика и вырежьте дырку нужной формы.
• Работу выполнять лучше импортными инструментами, если для вас важно качество. По такому же принципу сделайте отверстия внутри полок, в которых располагается воздуховод. Причём оставляйте запас 3-5 мм.

II этап — подключение воздуховода

После установки антивозвратного клапана мы расскажем, как сделать вывод в вентиляцию на кухне. Подключение воздуховода осуществляется таким образом:

• В просверленные отверстия просуньте гофру. Просовывая гофру через верхнюю стенку шкафа, придайте ей прямоугольную форму.
• Обрежьте гофру так, чтобы остался запас. Надрежьте углы и загните их наружу.
• Теперь можете повесить шкаф с гофрой на стену. Не забудьте обработать стыки воздуховода герметиком, чтобы не потерять вытяжную мощность.
• На следующем шаге закрепите короб на шкаф, который обеспечивает соединение гофры и вентиляционной шахты. Короб также можете посадить на силикон, при этом заделав большие щели пеной.
• Далее закрепите вытяжку в шкафу с помощью саморезов.
• Гофру очень прочно прикрепите к вытяжке и зафиксируйте при помощи хомута.

Эти правила установки вентиляции на кухне помогут вам вернуть в помещение чистый и опрятный воздух, которым приятно дышать!

Особенности естественного воздухообмена на кухне

При не слишком активном использовании кухни можно обходиться только естественным воздухообменом, но лучше ускорить отток воздуха через вентиляционную шахту. Для этого вы должны произвести улучшение вентиляции на кухне, то есть модернизировать шахту с помощью специального вентилятора. Такой вентилятор встраивается прямо в вентиляционное отверстие, мощность же его рассчитывается исходя из объема кухонного помещения.
Как и при работе вытяжки, вентилятор производит откачку загрязненного воздуха из кухни, поэтому вы должны позаботиться о дополнительном притоке, особенно если у вас кухня с газовой плитой. Огонь быстро сжигает кислород, разрежает воздух и понижает атмосферное давление. Чтобы обеспечить достаточный воздушный приток, можно использовать приточные клапаны в наружной стене, как и при монтаже принудительной вытяжки. Но вы должны помнить, что основной целью является достижение баланса в расчетах воздухообмена в вашей квартире.
Тяжелый, непригодный для дыхания воздух, влечет за собой появление многих болезней. Поэтому качественная вентиляционная система — это залог здоровья и лучший способ избавления вашего жилья от неприятных запахов. Но вы теперь знаете, как сделать вентиляцию в кухне и решить эту проблему!

Понравился материал? Отблагодарите лайком.

idezz.ru

Вентиляция на кухне. Принудительная и естественная система.

Очень часто в наших квартирах мы сталкиваемся с ситуацией, когда при приготовлении пищи запахи распространяются по всей квартире, проникая даже в самые дальние уголки комнат, и долгое время не исчезают. Если такая ситуация вам знакома, значит все дело в вентиляции на кухне. Она может либо плохо работать, либо вовсе отсутствовать, и тогда запахи уже будут слышать ваши соседи. Согласитесь, такое положение крайне неприятно для многих, и возобновление удаления отработанного воздуха является важной задачей.

Еще одним признаком неисправной вытяжки является запотевание стекол на окнах и конденсат, стекающий с подоконника и стен во время кипячения воды или просто жарки.

Хотелось бы отметить, что не только запахи и повышенная влажность могут доставить массу неудобств, но даже незначительное превышение содержания углекислого газа и наличие различных частиц в воздухе плохо влияет на здоровье людей и предметы интерьера. Так при недостатке кислорода присутствующие могут ощущать вялость и легкое недомогание, а капельки жира, образующиеся при жарке, смешиваются с воздушными потоками, а после оседают на кухонной мебели в виде копоти.

Нарушение воздухообмена приводит к:

• наличию застоявшихся запахов;
• повышению влажности;
• недостаток кислорода, его замещение углекислым и прочими газами, образующимися в результате сгорания природного газа;
• оседанию сажи на предметах интерьера.

Избежать подобного дискомфорта на кухне можно. Достаточно обеспечить ее качественной системой вентиляции. Система должна обеспечивать как приток воздуха, так и его удаление. Важную роль в этом процессе играют хорошие вытяжки. Особенно необходимы они при объединении пространства для приготовления пищи с гостиной. Сегодня рынок предлагает множество всевозможного оборудования, способного создать в вашем доме оптимальный для жизни микроклимат.



Как же устроена вентиляция на кухне



Для понимания принципов циркуляции воздуха рассмотрим несколько видов вентиляции. Первым делом разберем особенности естественной вентиляции. Для ее существования необходима точка поступления и удаления воздуха. Местом притока могут служить щели и различные неплотности в оконной раме или же приоткрытое окно. Удаление осуществляется через вытяжную шахту. Шахта представляет собой вертикальный канал, расположенный выше места притока. Тяга в такой системе обеспечивается благодаря разнице температур внутреннего и наружного климата.. Чем ниже температура на улице, тем сильнее будет тяга. Вот почему в летний период мы можем наблюдать снижение тяги.

Ветровая аэрация — система, применение которой обусловлено наличием достаточной скорости и силы ветра. В домах или квартирах такая система не применяется, больше подходит для промышленных и сельскохозяйственных зданий, расположенных в сельской местности. Однако, ветровую аэрацию мы наблюдаем в повседневной жизни. В холодное время года в окно может задувать сильный ветер. В следствии чего температура в помещении начинает стремительно падать, так как ветер задувает через щели холодный поток, который выталкивает теплый через вентиляционную шахту.

Механическая система вентиляция кухни предусматривает использование вытяжных и приточный устройств для герметичных помещений.


Гибридный или, как его еще называют, смещенный тип позволяет обеспечивать нормальный воздухообмен естественным совместно с механическим способом.



Чтобы восстановить воздухообмен

 Причинами нарушения нормальной рециркуляции воздуха могут стать:

• засорение вытяжной шахты;
• падение гравитационного давления, возникающее при росте температуры внешней среды;
• нарушение проекта в результате совмещения помещения для приготовления пищи с залом или столовой;
• просчеты при проектировании и строительстве дома.

Восстанавливать нормальный микроклимат можно лишь после выявления причин нарушения. Разобравшись с причиной можно приступать к поиску решения. Стоит отметить, что для каждого отдельного случая существует как минимум 1-2 варианта решения.

Полностью пропала тяга в вытяжке, возможно канал забит или повреждена его целостность. В этом случаи следует обратится к специалисту для устранения засора. Если техническое состояние шахты восстановить не удается, можно воспользоваться современным оборудованием, позволяющим создать альтернативу вытяжке. Тут поможет принудительная вентиляция на кухне. Гарантировать ее организацию могут такие устройства, как рекуператоры или компактные приточно-вытяжные установки. Они работают не только на вытяжку, но и на приток. Также они рекомендованы к использованию в помещениях, где полностью отсутствует, по каким либо причинам, вытяжная шахта.


При частичном снижении тяги в канале следует использовать вентиляторы или местные вытяжки над плитой. Подачу может обеспечить такое устройство вентиляции кухни как приточные установки. Главным преимуществом их применения является то, что помещения защищено от пыли и уличных газов.

В любом случае, выбор оборудования — дело тонкое, и требует точного просчета по необходимым параметрам. При желании вы можете самостоятельно выбрать нужные вам агрегаты, а можете доверить это дело нашим профессионалам.



Интересные примеры схожих статей:

Как рассчитать вентиляцию для кухни

Вытяжные системы вентиляции

Естественная или принудительная вентиляция в вашей квартире?

ventbazar.ua
