Вертикальные складные ворота – цепной привод для ворот «гармошка», вертикальные складывающиеся автоматические конструкции, складчатые и раскладные варианты

Складные распашные ворота





Складные  ворота от 26350 руб

              -Надёжность конструкции

              -Возможность автоматизации

              -Открытие внутрь и наружу

              -Безопасность работы

              -Простота и надёжность ворот

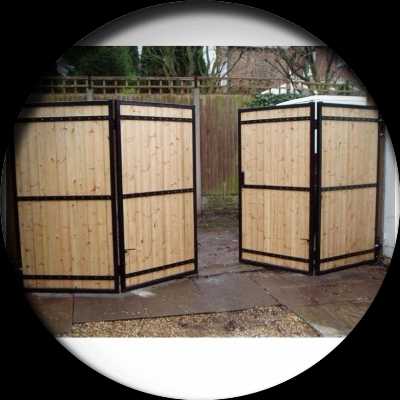

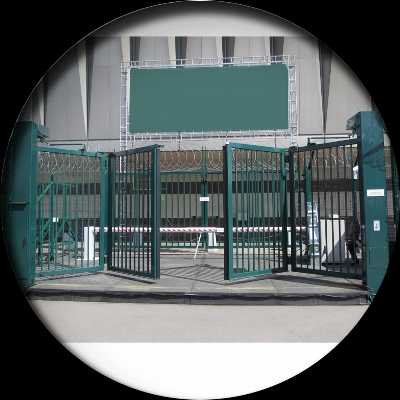

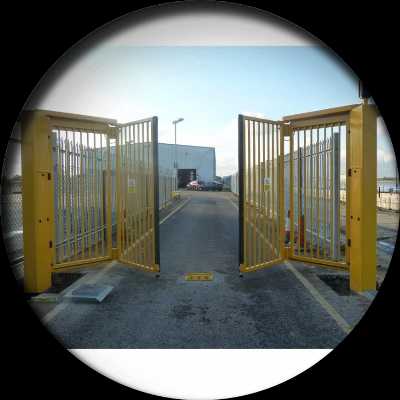

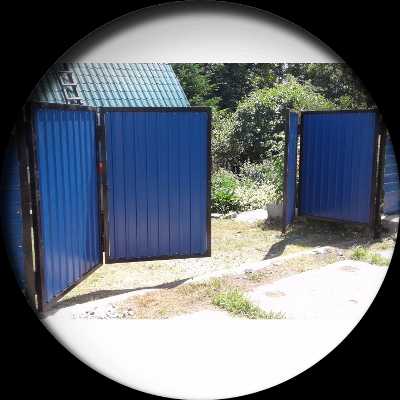

Складывающиеся распашные ворота «Гармошка» — это усовершенствованный вид распашных ворот. Конструкция ворот выполняется из трёх и более створок в зависимости от ширины проёма, такая конструкция позволяет сэкономить пространство перед воротами, данная конструкция актуальна, где нет возможности поставить откатные ворота (ограничение по ширине отката полотна), рулонные ворота (ограничение по высоте проёма), и где необходимо место перед воротами. В отличие от стандартных распашных ворот, складывающиеся распашные ворота могут экономить место перед воротами от одного метра. Складывающиеся ворота устроены так, что две центральных створки закрываются под действием поворотной силы, это достигается тем что, точно высчитывается угол приварки петли, центральные створки закрываются и открываются без воздействия автоматики. Автоматические привода открывают крайние створки, центральные створки открываются самостоятельно под действием поворотной силы. Вся конструкция ворот изготавливается из профильной трубы 60х40х3 мм, на каждую створку используется по две петли, в каждой створки делается рама из профильной трубы 20х20 мм под крепления профильного листа, а также диагональные перемычки для усиления створки.

Основание ворот-вся конструкция ворот держится на опорных стойках, они должны быть надёжно закреплены при помощи фундамента или винтовых свай. Фундамент делается П образный или полностью заливается лента размером длиной проёма, глубиной не менее 1600 мм, шириной не менее 500 мм, по возможности делается совместно с фундаментом забора или с фундаментом въездной площадки, обвязывается единым контуром армированного пояса и заливается одним разом. Наша компания изготавливает основание на основе винтовых свай, специальная мини машина (которая может проехать почти везде) закручивает винтовые сваи D 108 мм, на глубину 2000 мм, затем привариваются оголовники, на которые устанавливаются опорные стойки ворот. Основание на винтовых сваях применяется в заболоченных районах, где нет возможности изготовить стационарный фундамент, ведь ни для кого не секрет что на болотах под все сооружения устанавливают сваи или ростверки. Свайное основание отлично себя за рекомендовало в Московской области, где преимущественно грунты суглинки и обычные фундаменты иногда выдавливает в весенний период , когда идёт оттаивание грунта.

Автоматика ворот — приводы для распашных ворот устанавливается линейного и рычажного типов, наша компания устанавливает автоматику Nice (Италия) и An-motors (Беларусь) на Ваш выбор. Автоматика надёжная проверенная временем, рассчитана на погодные условия -20 +50 С, но как показывает практика при хорошей очистки ворот от снега и наледи, работает и в -35С.

Внешний вид ворот-складывающиеся распашные ворота можно изготовить в кованом стиле, или с использованием альтернативного заполнения деревом, поликарбонатом, стальным листом и т.д. Ворота такого типа отлично подойдут в проёмы, где есть проблемы с местом перед воротами, а также в зимнее время придётся в два раза меньше убирать снега, чем перед обычными распашными воротами.

• Более подробно о продукции и ценах на раскладные распашные ворота уточняйте у менеджеров компании «Роливер» — по телефону: через сайт «Расчет стоимости» или по Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

roliver.ru

Ворота складные

Ворота складные в определенном приближении можно рассматривать, как разновидность ворот секционного типа с вертикальным расположением секций.

Такое размещение створок практически не ограничивает длину перекрываемого воротами проема, хотя и имеет ограничения по высоте, обусловленные конструктивной прочностью секций. Отчасти это, хотя в большей степени ограниченные теплоизоляционные свойства и сложность использования систем автоматики на должном уровне определили приоритетное применение складывающихся ворот в промышленном секторе.

Конструктивно ворота складные могут состоять из разных по высоте и ширине секций, каждая из которых выполняется в виде жесткого каркаса из стальных/алюминиевых профилей, обшитого с двух сторон металлом с/без утеплением внутри или заполненного в зависимости от предпочтений заказчика и возможностей производителя сэндвич панелями, панорамным или частичным остеклением из стекла или поликарбоната и т.д.

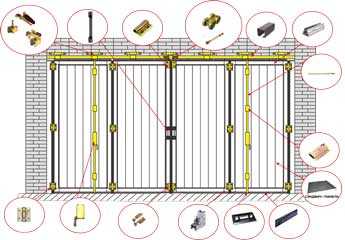

Между собой секции скрепляются петлями шарнирного типа, чаще всего изготовленными из нержавеющей стали. Подвес створок ворот верхний с движением по направляющим посредством роликовых секций.

Большая «парусность» ворот и ограниченная жесткость общей конструкции заставляет производителей монтировать в створки вертикальные ригеля, фиксирующие секции в закрытом состоянии.

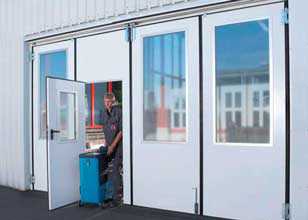

Попутно это позволяет вручную регулировать количество открываемых створок. Каждая секция по периметру оборудуется резиновым или иным полимерным уплотнением, обеспечивающим при закрывании ворот определенную степень герметичности. В ворота складные довольно просто встраивается калитка шириной, не превышающей ширину секции.

В притвор калитка обычно интегрируется датчик, блокирующий электромеханический привод складывания створок при открытом положении калитки.

Ворота складные часто позиционируют как абсолютно атравматичные конструкции в контексте защемлений пальцев при закрывании створок. Подобное утверждение может быть верным только в случае значительных технологических зазоров между секциями, что само по себе абсурдно, поскольку существенно снижает степень герметичности соединений и теплоизоляционные ости к уровню взломостойкости ролловых в отличии от классической конструкции секционных ворот.

Наиболее часто ворота складные изготавливаются из стали, окрашенной порошковыми составами, оцинкованной или покрытой полимерами. Некоторые западные производители поставляют на отечественный рынок ворота складные, каркасы секций в которых выполнены из алюминиевого профиля. Пространство внутри створок может заполняться любым теплоизолирующим материалом, хотя чаще всего используется огнестойкое базальтовое волокно или пенополиуретановые плиты. Аналогично вспененным пенополиуретаном заполняются вставляемые в секции сэндвич панели. Все это создает определенные сложности с гидроизоляцией утеплителя, свойства которого существенно снижаются при насыщении материала атмосферной влагой.

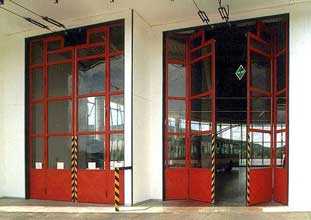

Иногда ворота складные выполняют с полным панорамным остеклением створок, одинарным для неотапливаемых помещений или двойным.

Здесь нужно отметить, что двойное панорамное остекление в условиях больших отрицательных температур средней полосы и северных районов России не может даже теоретически обеспечить теплоизоляцию закрытого складными воротами помещения и лучшим для нашей страны можно считать вариант исполнения секций с частичным остеклением или полностью глухих.

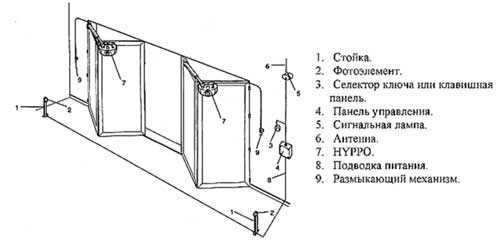

Ворота складные зачастую оборудуются довольно простой автоматикой, поскольку конструктивное исполнение не позволяет использовать такого количества разнообразных опций, как в случае секционных, откатных или распашных ворот, но и здесь нужно учитывать что автоматика для складных ворот, как и сама конструкция не сильно распространена на отечественном рынке что соответственно ведет к очередному минусу. Сам по себе механизм открывания ворот типичен, может быть как односторонним, так и двухсторонним, но обеспечить уровень шума, сравнимый с тихим открыванием ворот другого типа технически очень сложно из-за специфики конструкции.

Следует отметить, что выбирая ворота складные для конкретного помещения, нужно помнить об уменьшении светового проема в полностью раскрытом положении ворот на толщину сложенного пакета или пакетов секций. Это неизбежные «издержки» применения складных ворот, причем существующие конструкции с возможностью поворота пакетов внутрь или наружу помещения только осложняют эксплуатацию, а существенного эффекта экономии пространства не дают. Цена складных ворот зависит от многих факторов и может существенно отличаться у разных производителей в зависимости от комплектации секций. По среднему уровню цен ворота складные не намного дороже секционных ворот.

Остались вопросы звоните или заполняйте форму обратной связи, мы поможем подобрать верное решение согласно Ваших нужд.

www.bikoms.ru

Складные ворота

Функциональные возможности

Панель ворот делится горизонтально на двое и удерживаясь на петлях, прикрепленных к балке перекрытия при подъеме вверх складывается и выдвигается вперед образуя козырек перед входом.
Подъем осуществляется либо благодаря ремням, наматывающимся на барабаны, расположенные в специальных ящиках, закрепленных на нижней панели ворот, либо гидроцилиндрами и специальным механизмом складывания створок.

Конструктивные особенности

Подъемные ремни оснащены механизмом регулирования натяжения. Синхронизация вращения барабанов, выбирающих длину ремней, осуществляется наличием единого вала, приводимого в движение несколькими электромоторами (зависит от габаритов двери).
В проектировании ворот, исходя из первоначальных требований заказчика к механизму открывания (ременная или гидравлическая система), подбираются варианты материалов исполнения, просчитываются ветровые нагрузки и утвержденный проект воплощается в едином комплекте ворот, который может быть установлен как силами заказчика по предоставляемому монтажному руководству, так и нашей монтажной бригадой.
Все обслуживаемые соединения конструктивно оптимизированы для обеспечения безаварийной работы на долгие годы при соблюдении регламентов «сервисной книжки», выдаваемой каждому покупателю наших складных ворот.
Гидравлическая система и электропривод ременного механизма открывания ворот дает возможность зафиксировать створки поднимаемой панели в промежуточных положениях.

Безопасность

В процессе открывания и закрывания ангарных ворот для обеспечения безопасности людей предусмотрена звуковая и световая сигнализация, возможно дополнительно установить блокирующие страховочные датчики присутствия в опасной зоне.
Открывание ворот вверх позволяет с комфортом использовать их и в период низких температур, и в пору снегопадов, благодаря исключению примерзания нижней кромки ворот к полу. Складные двустворчатые ангарные ворота это максимальное использование рабочего пространства ангара и получение дополнительного козырька над проемом ворот .



Для уточнения деталей конструкции ворот подходящей именно для вашего строения свяжитесь с конструкторским отделом по телефону или отправьте запрос с эскизом на e-mail
