Ветряные электрогенераторы – цены, мощности и отзывы, достоинства и недостатки

Ветрогенератор отзывы владельцев, которые либо купили или сами сделали, и пользуются им

к содержанию ↑

Использование ветра

Для тех, кто хочет стать энергонезависимым возникает вопрос насколько оправдывают себя ветрогенераторы, их преимущество, какие они имеют недостатки. Речь идет о довольно интересных конструкциях внешним видом напоминающих мельницы, которые очень часто стали встречаться во дворах многих частных домов. Стоимость этого агрегата вовсе не копеечная, и окупаемость не быстрая. Однако увеличивающийся спрос говорит о востребованности и заставляет многих задуматься о приобретении такой энергосберегающей установки.

к содержанию ↑

Что говорят владельцы ветряков

Многие люди стали использовать природную энергию ветра и солнца: одни от безысходности (невозможности подключиться к электросетям), другие ради интереса (энтузиасты). Для тех, кто смутно представляет себе эту систему, предлагаем для ознакомления некоторые реальные отзывы людей, уже использующих ветрогенератор для своих нужд.

Игорь Штогрин из Беларуси считает, что ветрогенератор выгоден только тогда, когда мастеришь его сам. На своем участке он установил вертикальный ветряк, работает он абсолютно бесшумно, равномерно, ему не страшны порывы ветра. Для инвертора Игорь использовал два обычных бесперебойника от компьютера, а для контроллера два аккумулятора от грузовых автомобилей. Больше всего финансов потянули неодимовые магниты, а также провод, которые он заказывал из Москвы. Ветер здесь редко превышает 5 м/с, но установка даже при 3 м/с работает нормально. Поставленные на выходе счетчики показывают 110 кВт за месяц. Игорь хочет дополнить ветрогенератор солнечной панелью, которую также мастерит сам. Он считает, что если у него дома неполная автономия, то уж точно экономия.

Развернутый отзыв с Петрозаводска оставил пользователь suhir на сайте http://fermer.ru/forum/samodelkin-ratsionalizator/57046. Построив три года назад дом в деревне, он изначально отказался от промышленных электросетей. Ветрогенератор 3 кВт работает уже два года на его участке. Укомплектованный солнечными батареями 800W он производит энергию, которой хватает, чтобы содержать дом с небольшим энергопотреблением в нормальном состоянии. Ему нравится энергонезависимость, а ветрогенератор считает полезным приобретением.

Андрей из Калининградской области пишет, что их администрация одно время также увлеклась этой идеей. Вдоль побережья были установлены несколько импортных ветряков, которые давали положительный результат, а также успешно эксплуатируются по сегодняшний день. Этому примеру последовали некоторые физические лица. Однако помимо плюстов использования есть такой момент как распространение инфразвука по грунту от несущей конструкции. Некоторые соседи тех счастливых обладателей ветряков подали в суд жалобы. Одним из доказательств превышения показателя по инфразвуку послужило отсутствие поблизости кротов, которых там раньше было в изобилии. Андрей считает, что сама идея заслуживает внимания, но рекомендует перед покупкой обратить внимание на этот фактор.

Отзыв пользователя из Алма-Аты: Из Китая привезли два ветряка мощностью 10 и 15 кВт. Последний работает лучше, стабильней. Радиус турбин 15 кВт 4,8 метра, 10 кВт 3 метра. Скорость ветра от 5 до 50 м/с, чаще всего 10-15 м/с. Очень редко когда порывы достигают 50 м/с, мачты останавливаются, разворачиваются поперек ветра, включается тормоз. Автоматически у них работает только функция регулирования напряжения генератора, а также защита аккумуляторных батарей от перенапряжения. Мощность переключается на балластную нагрузку. Установка сама ловит ветер, ограничивает разворот генератора на 360 градусов.

Китайская идея, заложенная в проект, изначально не продумана. Пришлось заменить китайскую программу с их контроллером и установить свое. Программа собственная, все под контролем в любой момент. Китайские элементы выходят из строя один за другим, поэтому теперь установки на 80% наши.

Свои впечатления про ветрогенератор 500 Ватт оставила Елена на сайте http://www.pickupclub.ru/forum/archive/index.php/t-24133.html. Вот ее наблюдения:

• Шум: ожидаемого шума лопастей не оказалось;
• Вибрация: ее нет совсем;
• Зарядка: хватает на 8 часов, но планируется купить более мощные аккумуляторы, инвертор;
• Когда идет зарядка, мощности хватает на 6 ламп, телевизор, уличный прожектор.

Покупкой Елена довольна, но планирует покупать более мощный ветрогенератор.

Еще один подробный отзыв про ветрогенератор 300 Ватт можно прочитать на сайте http://dom.ngs.ru/forum/board/build/flat/1943159927/?fpart=1&per-page=50. Участок, где расположен агрегат, находится в южном районе города Бердск. С подводкой электричества возникли проблемы, поэтому было решено приобрести ветряк производства США, заряжающий аккумулятор 12 V. Эксплуатировался он три года, мощности хватало для света, ноутбука, насоса угольного котла. Вывод владельца — если нет вариантов по электричеству, можно ставить. Только аккумуляторы подобрать правильные, чтобы дольше служили. Если есть вариант обычного электричества, заморачиваться не стоит, так как вся система очень дорогая, даже при самостоятельном монтаже.

По словам Сергея из Москвы, эта техника ему нужна не как единственный выход из ситуации, а как элемент всего комплекса жизнеобеспечения загородного дома, который он запланировал себе сделать по возможности максимально автономным. Ветер во многих местах дует порывами достаточно длительной продолжительности. Делая замеры на своем участке, Сергей получил, что при объявленной метеоцентром скорости 3-4 м/сек, у него до 30% времени было 7-8 м/сек. То есть 7-8 часов непрерывной работы с отдачей 350-400 Вт. Поэтому ветер и солнце Сергей намерен постепенно всячески приспосабливать для своих нужд. По его мнению, поставить ветрогенератор будет интересно и небесполезно.

Проанализировав отзывы и изучив достаточное количество литературы, можно сделать вывод, что имея определенный уровень знаний, практически на профессиональном уровне, вполне реально используя ветрогенераторы отказаться от государственного энергоснабжения. Одно из достоинств установки этой конструкции — он производит энергию тогда, когда это больше всего необходимо. Чаще всего сильные ветра дуют в осенне-зимний период, как раз тогда возникает повышенная необходимость в свете, тепле. А для затишных солнечных летних дней есть множество других способов аккумулировать энергию.

Если собрать отзывы потребителей, то насчет эффективности ветрогенератора нет никаких сомнений. Есть объекты, где они работают уже по 15 лет, при этом не имеют никаких нареканий по поводу своей непродуктивности.

к содержанию ↑

Наиболее частые ошибки при покупке

Бывает встречаются среди владельцев ветроустановок недовольные. Это потому что к вопросу о приобретении ветрогенератора следует подходить грамотно. Для начала стоит внимательно изучить предлагаемые виды, сравнить их технические характеристики, особенности работы.

Недовольные отзывы потребителей также можно объяснить желанием получить высококачественный продукт практически задаром, сэкономить на услугах, работах по монтажу. Поэтому многие приобретают сравнительно дешевое оборудование, не особо занимаясь изучением технических характеристик и других нюансов.

Так как все виды альтернативной энергетики имеют довольно высокую стоимость, и ветрогенератор не исключение, продавцы всеми силами пытаются всучить этот товар покупателю. Когда менеджер компании объясняет своему клиенту, что при диаметре лопастей 4 метра он сможет получить мощность 7 кВт, почему-то не уточняет при каком ветре. Мощность ветрогенератора будет пропорциональна кубу скорости ветра и диаметру ветроколеса. То есть для регионов со средней скоростью ветра 6 м/с мощность получится W6=4*(6*6*6)= 864 Вт. Довольный клиент не подозревает, что мощность его системы в действительности будет в 8 раз меньше обещанной.

Таким образом, при выборе ветрогенератора следует обращать внимание: на его мощность, номинальную скорость ветра, диаметр лопастей, грамотно выбрать инвертор (с максимальным КПД и минимальным током холостого хода). к содержанию ↑

Есть ли выгода в использовании?

Многие остерегаются приобретать ветрогенератор, считая, что в их районе низкий ветропотенциал. Прочитав отзывы людей, которые покупали и устанавливали данную систему лет 5 назад, у большинства возникает боязнь напрасно потратить большие деньги, при этом не получить желаемой отдачи. Но тогда эти агрегаты в доступной ценовой категории были менее качественными и надежными, чем теперь.

Благодаря современным технологиям развитие альтернативной энергетики отечественными производителями достигло неплохих результатов. Можно с уверенностью сказать, что они стали более мощными, надежными, имеют сравнительно невысокую стоимость. Если предоставить человеку, установившему 4 года назад китайский ветрогенератор мощностью 1,5 кВт, продукцию отечественного производителя мощностью 3 кВт, он уже не был бы разочарован.

Для широкого использования энергии ветра существует два препятствия: непостоянство его направления и силы, а также необходимость аккумулирования энергии при отсутствии ветра или малой его мощности. Прежде всего, видимо, надо рассматривать ветрогенератор как один из путей получения дополнительной энергии, позволяющей сократить расход органического топлива.

Выгодно или нет использовать ветрогенератор во многом, конечно, зависит от КПД оборудования. Затраты средств, времени, сил для подключения следует рассчитывать каждому индивидуально.

mirenergii.ru

Ветрогенератор из автомобильного генератора своими руками

Ветряки – перспективная альтернатива для традиционной энергетики. Энергия ветра, преобразованная в электричество, обещает стать дешёвой, просто добываемой и малозатратной. А если брать во внимание счета, которые приходят сейчас за электричество, то в целях экономии стоит попытаться собрать собственный ветрогенератор, согласны?

Есть реальные примеры создания установок, вырабатывающих приличный объем энергии. Тем не менее возможности ветряков пока существенно опережают конкурентов, способных противостоять традиционному способу добычи электричества.

Мы представили руководство, следуя которому вы сможете собрать ветрогенератор из автомобильного генератора своими руками. В предложенной к ознакомлению статье подробно разобраны распространенные ошибки, которые допускают при конструировании ветряков. Для наглядности статья сопровождается тематическими фото- и видеоматериалами.

Содержание статьи:

О самодельных ветряках для дома

Особый интерес к ветряной энергии проявляется на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счёт за потреблённую энергию. Поэтому разного рода умельцы активизируются, используя все возможности получения электричества недорого.

Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовый прибор – автомобильный генератор – достаточно лишь оснастить , чтобы иметь возможность снимать с клемм генератора какое-то значение электрической энергии.

Правда эффективно работать он будет лишь при условии наличия ветреной погоды.

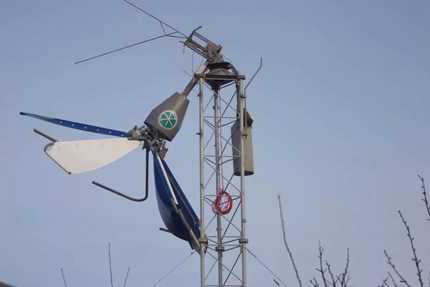

Пример из практики бытового применения ветряных генераторов. Удачно разработанная и вполне эффективная практическая конструкция ветряка. Установлен трёхлопастной винт, что редкость для бытовых аппаратов

Использование фактически любого автомобильного генератора приемлемо для конструирования ветряка. Но подобрать для дела обычно стараются модель мощную, способную выдавать большие токи. Здесь на пике популярности конструкции генераторов от грузовых автомобилей, крупных пассажирских автобусов, тракторов и т.п.

Помимо генератора для изготовления ветряка потребуется ещё ряд комплектующих деталей:

• винт двух- или трёх- лопастной;
• автомобильный аккумулятор;
• электрический кабель;
• мачта, элементы опоры, крепёж.

Конструкция винта на две или три лопасти считается наиболее оптимальной для классического ветряного генератора. Но бытовой проект зачастую далёк от инженерной классики. Поэтому чаще всего на домашнюю конструкцию стараются подобрать уже готовые винты.

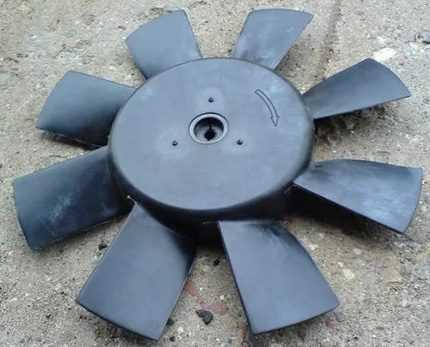

Крыльчатка от вентилятора легкового автомобиля, которая будет использована в качестве винта ветряной домашней установки. Лёгкость и большая полезная площадь для воздушной силы позволяют применять такие варианты

Таким, к примеру, может стать крыльчатка от внешнего блока сплит-системы кондиционирования воздуха или от вентилятора того же автомобиля. Но когда есть желание следовать традициям конструирования ветрогенераторов, придётся сооружать пропеллер ветряка от начала до конца своими руками.

Перед принятием решения о сборке и установке ветрогенератора стоит оценить климатические данные участка и рассчитать окупаемость. Существенную помощь в этом окажет информация весьма , рекомендуемой нами к ознакомлению.

Технология сборки ветрогенератора

Оптимальной основой для генератора домашнего ветряка видится модель АТ-700, взятая от трактора серии ДТ. Правда этот тракторный генератор в его изначальном виде рассчитан на частоту вращения ротора до 6000 об/мин. Под конструкцию домашнего ветряка такой параметр явно чрезмерный.

Есть два выхода из положения:

1. Применить какой-нибудь редуктор-мультипликатор, дающий требуемое передаточное отношение.
2. Перемотать существующую обмотку статора  АТ-700 под малые обороты.

В принципе, оба варианта модернизации прибора достижимы. Но, судя по отзывам состоявшихся конструкторов, вариант с перемоткой обмотки статора более приемлем. Тем более если учитывать вес самого генератора АТ-700, достигающий 6 кг.

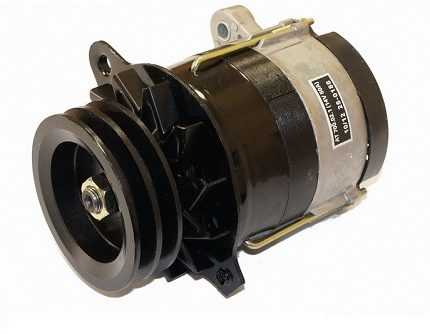

Тракторный генератор АТ-700. Многочисленные проекты в бытовой сфере разрабатывались на базе именно этого устройства, обладающего высокой отдачей по току. Но требуется небольшая модернизация

Если прибор дополнить редуктором, вес общего модуля увеличится вдвое. А это важный параметр для конструкции ветряка. Вес всегда стремятся уменьшить.

Шаг #1. Винт ветряной электростанции

Материалом для изготовления лопастей винта служит поливная алюминиевая труба (d = 200 мм) длиной 0,7 – 1,0 м. Изначально её разрезают вдоль на четыре отрезка, а затем из двух или трёх полученных частей вырезают лопасти требуемой формы.

Так как алюминий – материал, хорошо поддающийся обработке, вырезать из куска трубы нужную форму лопасти не проблема. Главное – правильно рассчитать и нарисовать шаблон.

Приготовленные лопасти будущего винта необходимо как-то скрепить и насадить на вал генератора. Эта работа более сложная, требует точного баланса и особенно при выполнении трехлопастной конструкции. Есть масса вариантов изготовления диска винта. Один из них – создание этой детали из алюминиевых пластин.

Потребуется рассчитать диаметр диска винта с учётом метровой длины лопастей. Для размаха крыла в 2 метра, расчётный диаметр диска может составлять 150-200 мм. На основании рассчитанного диаметра из листового алюминия вырезается необходимое количество круглых пластин (6-7 шт.).

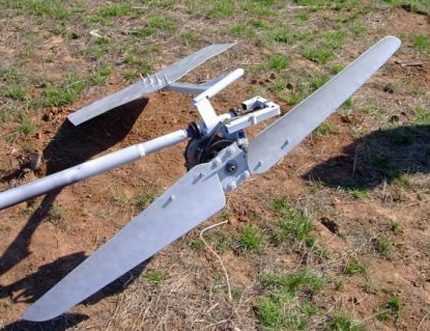

Пример изготовления винта ветряного генератора из двухсотмиллиметровой алюминиевой трубы, применяемой на сельскохозяйственных полях для полива урожая. Получается лёгкая и эффективная конструкция

Вырезанные круглые пластины накладывают друг на друга, выравнивают по кромкам и скрепляют. Для скрепления лучше всего использовать качественный эпоксидный клей. Но не исключены также иные методы крепежа.

На готовом склеенном диске необходимо в центральной точке разметить и просверлить отверстие под крепление на валу генератора. Отверстие доработать шпоночным пазом под размер шпонки, установленной на валу ротора генератора.

Приготовленный таким способом пропеллерный диск размечают под крепление лопастей. По намеченным линиям сверлят отверстия для болтов крепления кронштейнов. Эти детали тоже делаются алюминиевыми с подбором по толщине, достаточной для компенсации передаваемых усилий.

Останется приложить изготовленные ранее лопасти к диску в намеченных точках соединения, сбалансировать их на ровной поверхности и закрепить болтами.

Шаг #2. Изготовление мачты из трубы

Тракторный генератор АТ-700, оснащённый самодельным винтом, уже представляет собой реальный ветряк. С целью получения максимального эффекта от конструкции, её желательно поднять метров на 5-7 и к тому же обеспечить круговое перемещение на 360°.

Поэтому флюгер-ветряк ставят на мачту, которую проще всего изготовить на базе металлической трубы.

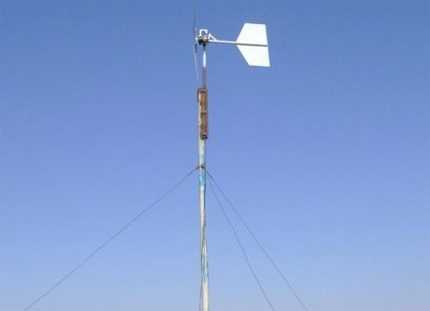

Установленная мачта из металлической трубы диаметром 50 мм с ветряным генератором наверху. Для обеспечения устойчивости мачты применяются растяжки из металлического троса

Мачта высотой 5-7 метров, оснащённая наверху ветрогенератором, будет испытывать значительные нагрузки. Соответственно диаметр металлической трубы нужен достаточно большой – не менее 50 мм по наружному размеру.

Крепление мачты выполняется за счёт четырёх тросовых растяжек, закреплённых сверху ближе к ветряку и растянутых в противовес друг другу.

Под верхний обрез трубы-мачты, во внутреннюю область, запрессовывается пара подходящих подшипников или крепится каким-то иным способом. Это будет опорный крутящийся блок, куда встанет флюгер с генератором и винтом. Остаётся сделать сам флюгер и установить на него всё необходимое оборудование.

Шаг #3. Как сделать алюминиевый флюгер

Флюгерную конструкцию, на одном конце которой место под автомобильный генератор с винтом, а на другом – место под «хвостовик», рекомендуется делать из лёгкого прочного материала.

Например, алюминиевая труба прямоугольного профиля подошла бы под основание в самый раз. В качестве крепежа генератора к профильной трубе удобнее применить хомуты из мягкой металлической ленты (лучше нержавеющей).

Пример возможного крепления корпуса генератора на профильной трубе флюгера. Здесь используется металлическая рама с передним и задним кронштейнами под болтовое соединение

Хвост флюгера можно соорудить из того же алюминиевого листа и закрепить его к профильной трубе уголками. В точке центра тяжести, на профильной трубе, необходимо укрепить металлический штырь из нержавейки.

Эта деталь – в виде длинного болта (250-300 мм), диаметром около 30 мм (рассчитывается), проходит поперёк сквозь тело профильной алюминиевой трубы и закрепляется снизу гайкой. Поверх гайки ставится контргайка.

Диаметр резьбы болта должен быть чуть меньше внутреннего диаметра колец подшипников, запрессованных в трубе-мачте. В центре болта, по его оси, просверливается отверстие 7-10 мм. Сквозь это отверстие будет пропускаться электрический кабель от генератора и по трубе уходить вниз к месту подключения.

Шаг #4. Установка и подключение ветрогенератора

После всех описанных приготовлений (обязательно в условиях безветренной погоды) приступают к установке:

1. На основании флюгера крепят хомутами тракторный генератор.
2. Поднимают мачту от земли на 1,5 – 2 метра и устанавливают флюгер опорным болтом на подшипники.
3. Одновременно пропускают кабель от генератора сквозь тело болта и дальше внутри трубы до нижней точки выхода.
4. Также чуть ниже флюгерного основания жёстко устанавливают ограничитель, позволяющий вращаться флюгеру на 360° в одну или другу сторону, но не более того.
5. Поднимают мачту окончательно и укрепляют тросовыми растяжками.
6. Подключают концы кабеля к приёмному устройству (обычно через к аккумуляторной батарее).

На этом конструирование ветрового генератора можно считать завершённым. Однако есть ещё масса отдельных деталей процесса, с которыми придётся столкнуться в период применения устройства.

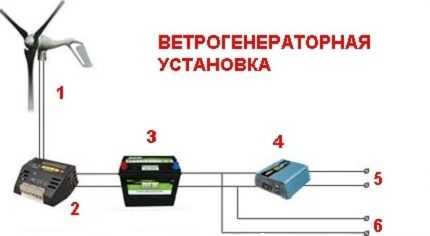

Структурная схема полноценной ветряной установки: 1 – ветряк, 2 – конвертер заряда АКБ; 3 – аккумулятор автомобильный; 4 – инвертор 24/220; 5,6 – выходы напряжений 220В и 24В

Эти детали связаны уже с автоматикой, регулирующей накопление и распределение энергии. Такие устройства как контроллер заряда, инвертор тока и прочие, являются обязательными компонентами ветровых генераторов.

Разбор ошибок конструирования

Сборка ветрогенератора в бытовых условиях собственными руками – дело, конечно же, не безошибочное. Даже в конструкциях промышленных ветряков инженерами допускаются ошибки. Но на ошибках учатся, о чём подтверждают вполне состоявшиеся бытовые конструкции.

Итак, среди ошибок при устройстве бытовых ветряных генераторов часто фигурирует такая деталь, как отсутствие в конструкции генератора модуля торможения. Стандартное исполнение таких приборов (автомобильных или тракторных) такой детали не предусматривает. Значит, генератор необходимо дорабатывать.

Однако не каждому «конструктору» хочется заниматься этим тонким делом. Многие игнорируют эту деталь, надеясь на «авось». Как результат – при сильном ветре винт раскручивается до неимоверно высоких скоростей. Подшипники генератора не выдерживают, разбивают посадочные места алюминиевых крышек. Происходит клин ротора.

Разрушенный ветрогенератор по причине недоработок в конструкции. Ошибки конструирования и монтажа подобных конструкций приводят к тяжёлым последствиям

К этой же теме относится недоработка, связанная с отсутствием ограничителя поворота флюгера. Нередко этот компонент попросту забывают установить и вспоминают только тогда, когда потоки ветра начинают раскручивать «петушка» вокруг своей оси, как юлу в передаче «Что? Где? Когда?». Результат плачевный.

Минимум ущерба  – перекручивание и обрыв электрического кабеля, а в тяжёлых случаях – разнос всей конструкции.

Другая примечательная ошибка сборки – неправильный расчёт точки центра тяжести на основании флюгера. В этом случае устройство какое-то время может функционировать нормально. Но со временем образуется перекос на подшипниковом узле, свобода вращения ограничивается, эффективность конструкции по отдаче энергии резко снижается.

О том, как , узнаете из предложенной нами статьи.

Нередко током, полученным от генератора, пытаются напрямую питать аккумуляторную батарею. Совсем скоро начинают удивляться – почему аккумулятор не держит заряд или обнаруживают пробой 2-3 банок.

Это банальная и естественная ошибка, так как в любом случае заряд АКБ должен проходить в условиях определённых токов и напряжений. Здесь нужен контроль этого процесса.

Домашним мастерам, заинтересованным темой , предлагаем ознакомиться еще с одним оригинальным вариантом. В предложенной статье описано изготовление генерирующей установки из бросовых деталей стиралки.

Выводы и полезное видео по теме

Даже обычный электрический шуруповёрт может стать ветряком, если знать основы устройства ветрогенератора.

Интерес к ветрогенераторам не снижается. Напротив, этот вариант добычи электрической энергии всё чаще рассматривается на уровне владельцев загородной недвижимостью.

Очевидно, если совмещать сразу несколько видов энергии – ветра, солнца, гидротурбин или атомных станций, такое совмещение может дать экономический эффект. При этом риски пользователя остаться без электричества сводятся к нулю.

Хотите рассказать о том, как собственноручно собрали ветряк для обеспечения электричеством дачи? Желаете поделиться полезными сведениями, не упомянутыми в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь впечатлениями, только вам известными техническими нюансами и фото по теме статьи.

sovet-ingenera.com

Мини ветрогенераторные электростанции

Поиск альтернативных источников энергии непрерывно год от года становиться всё более актуальным. И ветровые электростанции являются одним из таких способов добычи электроэнергии. Многие страны уже на протяжении долгих лет успешно реализуют программу ветровой энергетики и некоторые неплохо в этом преуспели. К примеру, Германия сейчас может производить более 9000 МВт в год. Не отстаёт от неё и Дания.

• За что платить?


Государство производит электроэнергию и продаёт её населению, а излишки экспортирует. Понятно, что маленькую гидроэлектростанцию на реке возле дома не смонтируешь, да и комнатных ядерных реакторов пока не придумали, но ветер! Ведь он не требует масштабных капиталовложений или же государственного планирования. Почему же тогда нельзя установить у себя на участке мини ветрогенератор и хотя бы частично компенсировать затраты на энергоносители?

• Основная проблема


Если говорить о воде, солнце или же атоме, то эти стихии относительно постоянны и по большому счёту регулируемые. Ветер же «гражданин» довольно ветреный и капризный. Поэтому стационарные большие ветряки принято устанавливать на открытых площадях, прериях или вдоль береговой линии – в местах, где, как правило, преобладает ветряная погода. Вырабатывать электроэнергию такие установки начинают при ветре, который достигает 3-4 м/с. Но, ведь редко встретишь дом, стоящий в поле или просто на свободно продуваемом месте.

Стало быть, обычная ветряная установка не подходит для частного пользования: ветер должен быть не менее 4 м/с, да и размеры у такой ветряной мельницы весьма внушительны.

Но, прогресс не стоит на месте, и мини ветрогенераторные электростанции постепенно начинают входить в быт граждан. Они пока не такие мощные, как их старшие братья (от 600 Вт до 10 кВт) поэтому в основном, их используют, как дополнительный источник энергии.

• Как работают подобные ветряки


Ветровые мини электростанции устроены довольно просто. Лопасти ротора (их бывает две или три) движимые ветром через шестерёнчатую систему передают вращательное движение на генератор. Далее трёхфазный переменный ток, который вырабатывает генератор, проходя через контроллер, преобразовывается в постоянный ток и поступает в аккумулятор. Для того чтобы постоянный ток стал переменным он проходит через инвертор и уже можно подключать к розетке торшер или утюг.

Пока дует попутный ветер, мини ветрогенераторная электростанция продолжает вырабатывать ток, который идёт на потребительские нужды и в свою очередь заряжает аккумулятор. Когда погода безветренна – в работу включаются уже аккумуляторные батареи.

Подключать ветряные мини электростанции в доме можно по нескольким схемах. Можно на «попечение» такой станции отдать поливочный насос или овощерезку. При таком подключении электромоторы данных агрегатов будут работать полностью автономно, и диск электросчётчика не будет похож на весёлую детскую карусель.

Или же установить коммутатор и через него «завязать» домашний ветряк и центральную электросеть. В безветренную погоду и при полностью разряженном аккумуляторе будет работать центральная сеть. Или же наоборот – автомат переведёт все электроприборы на работу от мини ветряного генератора, если где-то произойдёт обрыв сети.

• Передовые решения в данной области


Американская фирма WindTronic, которая уже не первый год занимается разработкой и модернизацией портативных ветровых электростанций, недавно представила свою новую разработку. Назвали они свой ветряк Windgate. По своей конструкции он скорее напоминает вентилятор. Главной особенностью является то, что такие мини ветрогенераторные электростанции не имеют привычного ротора. Дело в том, что на концах каждой лопасти закреплены постоянные магниты, которые при вращении и выполняют роль ротора. Но, и это ещё не всё – такой компактный ветрогениратор благодаря своей конструкции начинает вращаться при 0,40 м/с, а генерировать электроэнергию начинает уже при 0,9 м/с. Граничная максимальная скорость ветра, которую может выдержать этот малыш (вес его чуть больше 40 кг) составляет 20 м/с.

Единственный весомый недостаток такого ветрового генератора – это его цена. Дело в том, что на сегодняшний день купить мини ветрогениратор Windgate можно за 4,5 тыс.$ и это, увы, очень прискорбно.

• Самодельные устройства


Да, цены на миниатюрные ветрогенераторы сегодня очень кусаются, и многие домашние мастера пытаются конструировать такие агрегаты своими силами.

К тому, как сделать мини ветрогенератор одни доходят своим умом, методом проб и ошибок доходят до той конструкции, которая хоть что-то способна вырабатывать, другие же пользуются услугами всемирной сети, находя в ней чертежи и советы по монтажу и обслуживанию установки.

Лопасти могут быть выполнены как из кровельного железа, так и из дерева или фанеры. В качестве накопителя энергии подходит и обычный автомобильный аккумулятор. Генератор можно купить, но некоторые считают, если уж взялся мастерить мини ветрогенератор своими руками, то и сам генератор можно сделать самому, к примеру, из старого электродвигателя. Главное было бы желание.

Определить плюсы и минусы ветровых электростанций можно только после испытания. Но, если агрегат сделан собственными руками, то несколько плюсов будет однозначно: во-первых, освободится сарай от давно лежавших «нужных» вещей, а во-вторых, хорошее настроение от сделанной работы ещё никому не мешало.

avtonomnoeteplo.ru

Ветряные электростанции — устройство, принцип работы и применение

Ветер у всех народов всегда воспринимался как проявление божественной силы. Эта сила очевидна, и в некоторых случаях – огромна. По мере развития человечество, кроме своего почитания божеств воздушной стихии научилось использовать ее для собственных нужд. Парус у всех народов стал основой движения на воде, появились мельницы-ветряки. На непродолжительный по историческим меркам срок, с началом использования тепла как основы для работы большинства механизмов, использование ветра сократилось.

Но в наше время с появлением экологических проблем интерес к использованию силы ветра возрождается быстро и мощно. Современные технические решения позволяют эффективно преобразовать энергию воздушных потоков в электричество. Хотя и более дорогое в сравнении с другими технологиями, которые используются на основных типах электростанций. Их три – тепловые, атомные и гидроэлектростанции. Сегодня ветряные электростанции нашли свою нишу на рынке электроэнергии. Более подробно расскажем об этом и не только далее в статье.

Из истории в современность

Археологические исследования информируют о том, что несколько тысячелетий тому назад вавилонские умельцы создавали ветряные машины для превращения болот в сельскохозяйственные угодья. Эти механизмы применялись для вычерпывания воды и осушения почвы. Аналогичные машины на своих рисовых полях применяли китайцы примерно в те же времена. А первые мельницы-ветряки появились еще у древнеегипетских предпринимателей. Со временем мельницы появились и в Европе, и восточнее примерно в XII веке.

Развитие электрических технологий не могло не натолкнуть инженеров на идею заменить жернова мельницы электрогенератором. Это и произошло в тридцатые годы прошлого века. Проблемы, существующие на топливных рынках, а также аварии на атомных электростанциях стимулировали развитие ветряных электростанций. Сегодня их число быстро увеличивается, о чем свидетельствует статистика, приведенная ниже:

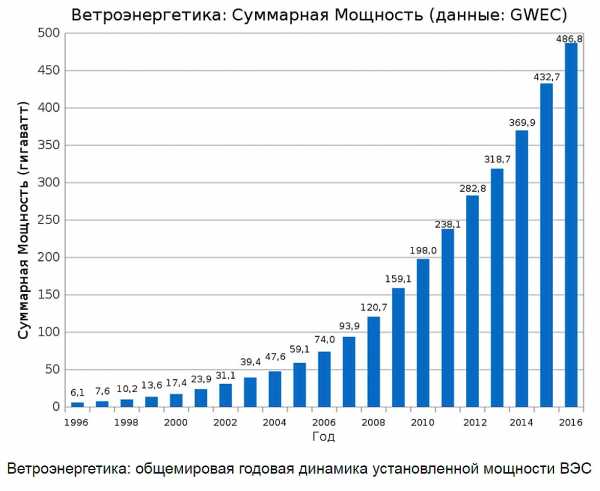

Мощность мировых ветровых станций

Однако стихия непредсказуема. А для воздушной стихии существует такое определение, как полный штиль. Это значит, что даже в открытом море, где воздух находится в постоянном движении, бывает так, что ветер исчезает. Поэтому ветряная электростанция эффективна только в том месте, где штиль случается как можно реже. Такие места наиболее распространены вблизи морского побережья, на холмах, в горах, и в некоторых специфических местностях.

Как устроена и как работает

Основой ветряной электростанции является крыльчатка (турбина). Наиболее эффективная конструкция – крыльчатка с тремя лопастями пропеллерного типа, установленная высоко над поверхностью земли. Работу электростанции с такой крыльчаткой иллюстрирует изображение ниже:

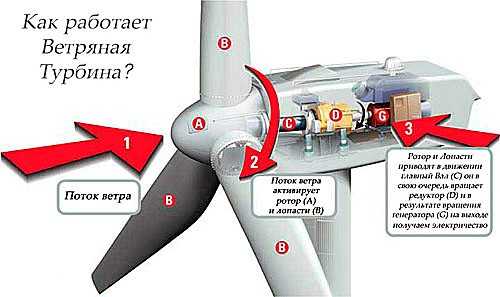

Как работает ветротурбина

Для получения максимальной эффективности специальные механизмы управляют положением ротора и лопастей. Их автоматически подбирают в соответствии с направлением и силой ветра. Существуют и другие конструкции крыльчаток, так называемые барабанные. Например, такие, для которых направление ветра не имеет значения. В основном это результат творчества отдельных энтузиастов.

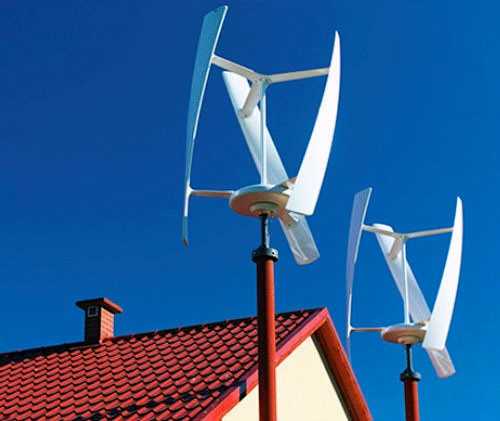

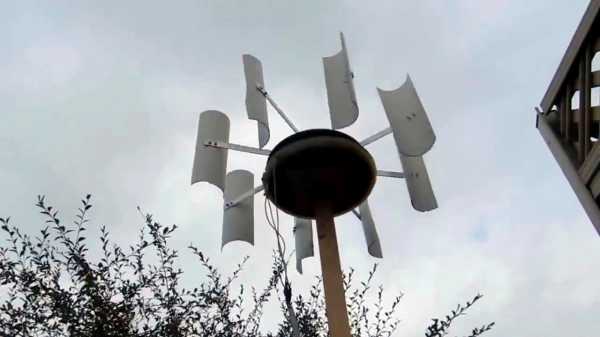

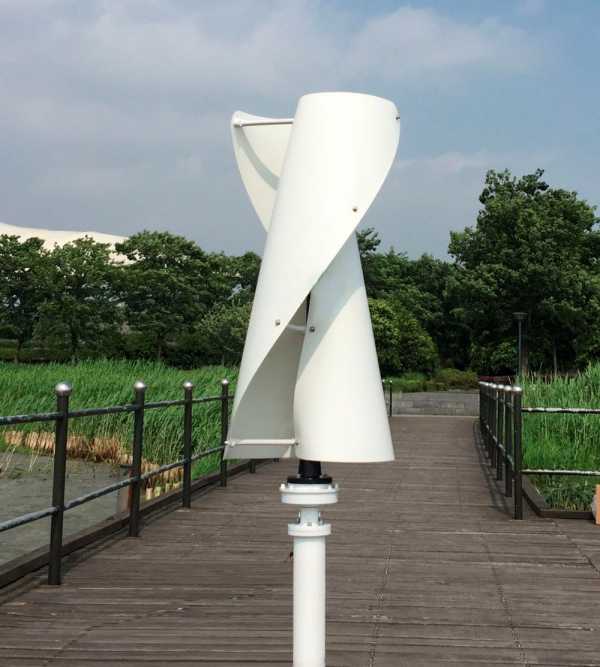

Нестандартные крыльчатки Нестандартные крыльчатки 2 Нестандартные крыльчатки 3 Крыльчатки нестандартной конструкции

Главный недостаток всех непропеллерных моделей – более низкий КПД. У электростанции с пропеллерной крыльчаткой КПД чуть меньше 50%. А главным недостатком всех без исключения ветряных электростанций является сам ветер. Его сила подвержена частым изменениям. В результате обороты крыльчатки изменяются, а вместе с этим меняется вырабатываемая электрическая мощность. Поэтому для сопряжения генератора ветряной электростанции с электросетью необходимо дополнительное электрооборудование.

Обычно это аккумуляторы с инверторами. Генератор сначала заряжает аккумуляторы, и для этого процесса равномерность силы тока неактуальна. Передача электричества в сеть выполняется инвертором, который преобразует заряд, накопленный в аккумуляторе. Дополнительным плюсом пропеллерной конструкции можно считать ее управляемость. Если сила ветра становится чрезмерной, угол атаки лопасти делается минимальным. В результате ветровая нагрузка на турбину падает.

Но не всегда удается уберечь ветряную электростанцию от поломки. На побережье случаются ураганы, которые ломают крыльчатку. Такие случаи продемонстрированы далее.

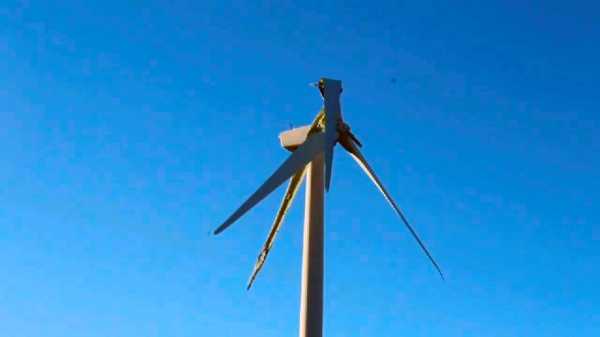

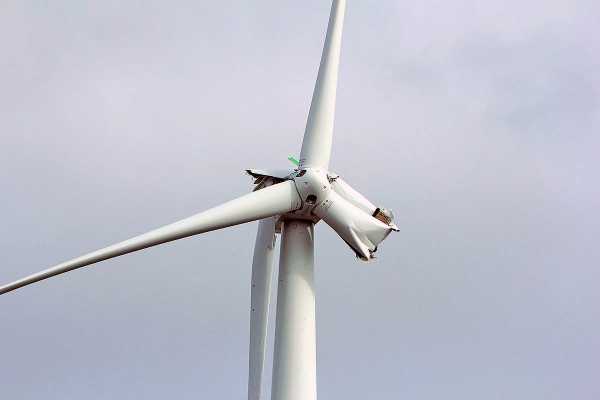

Крыльчатки, сломанные сильным ветром Крыльчатки, сломанные сильным ветром

Современная ветряная электростанция – это огромное сооружение. Поэтому воздействие сильного ветра на него весьма заметно. Хорошее наглядное представление о масштабах такой электростанции дает изображение, показанное далее.

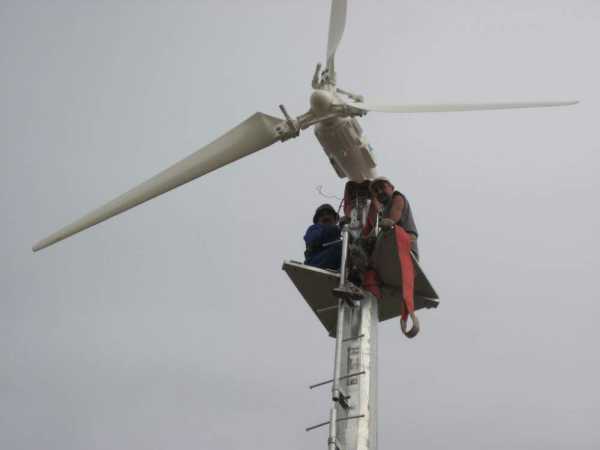

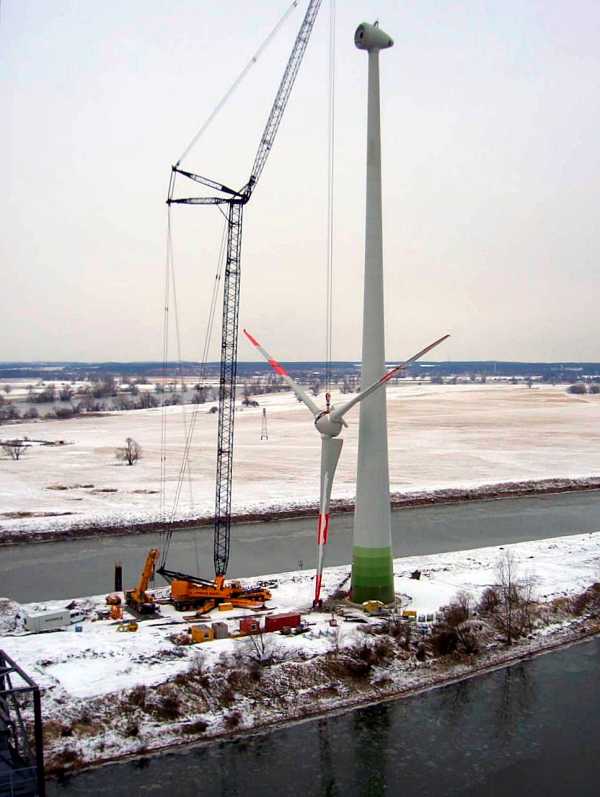

Монтаж крыльчатки

Высота, на которой размещается электрогенератор, в среднем равна пятидесяти метрам. Чем выше, тем сильнее и стабильнее дует ветер. Для получения наибольшей мощности устанавливаются десятки электрогенераторов. Из наземных ветряных электростанций наиболее мощная расположена в США. Ниже предоставлена краткая информация о ней.

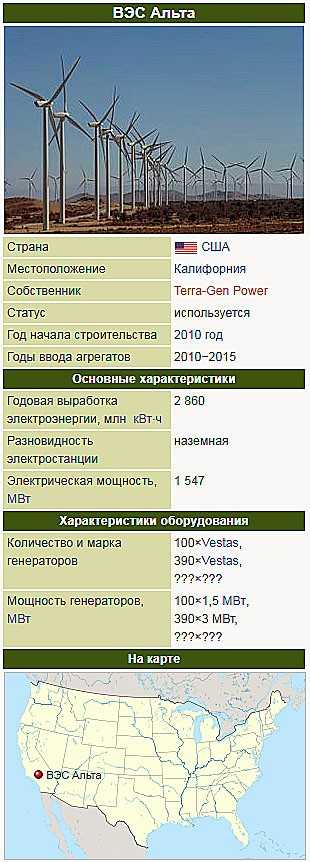

Самая мощная из наземных ветряных электростанций

Самое большое число электростанций построено на побережье. Они называются прибрежными. Но поскольку земля прибрежных территорий дорогая, целесообразнее строить на мелководьях морского шельфа. Такие электростанции называются шельфовыми. Однако из-за дороговизны строительства мощность крупнейшей в мире шельфовой электростанции, построенной у берегов Англии, составила 630 мВт, что более чем в 2 раза меньше, чем у наземного аналога.

Дальнейшим развитием электростанций морского базирования стали плавающие ветряные электростанции. Но они самые большие и дорогие, и по этой причине, по сути, единичные. Скорее всего, они никогда не станут основными при получении электричества от силы морского ветра. Для получения более высоких экономических показателей используется ветер на высоте более ста метров. При этом используется специальная конструкция на основе аэростата, называемая парящей ветряной электростанцией.

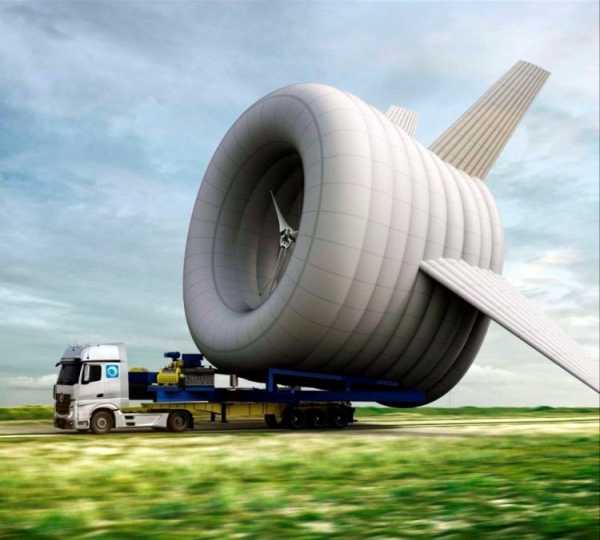

Парящая электростанция

Но поскольку грузоподъемность аэростата ограничена, максимальная мощность электростанции соответствует по своей массе мощности в 30 кВт. Она сможет обеспечить несколько домов. Их количество будет зависеть от режима потребления электроэнергии. Недостатком парящей электростанции является ее рискованность. Она может быть унесена сильным ветром, и воспрепятствовать этому проблематично.

Экологические проблемы ветряных электростанций

У крыльчаток имеется один непреодолимый недостаток. Они излучают инфразвук. А он пагубно влияет на все живые организмы, в том числе и на человека. Если электростанция расположена вдали от жилья, как, например, шельфовая или горная, человеческий фактор снимается. Но воздействие на экосистему остается. Насколько инфразвук от ветряных электростанций проблематичен, свидетельствует одна из жительниц Германии:

Отзыв о работе станции

В этой стране ветряки устанавливают повсеместно, где только позволяет территория. Отказавшись от атомных электростанций, Германия наиболее активно из всех стран строит ветряные электростанции. Появление таких новостроек принуждает людей, живущих по соседству, переезжать на новые места жительства. Но их дома никто не желает покупать. Поэтому появляются проблемы в обществе. Так что оптимальное место для ветряных электростанций – это морской шельф.
