Глубинный вибратор для бетона своими руками

Бетон является одним из основных материалов, применяемых в различных сферах промышленного, гражданского или военного строительства. Глубинный вибратор используется для удаления возникающих воздушных прослоек в растворе. Даже если под рукой нет заводского инструмента, такой вибратор вполне по силам собрать самостоятельно, с помощью подручных материалов.

Глубинный вибратор: описание, сфера применения, устройство

Глубинные вибраторы для цементного раствора представляют собой специфическое оборудование для проведения строительных работ, связанных с уплотнением различных конструкций из бетона или ЖБК. Такие устройства существенно повышают качество раствора, облегчает строительство монолитных сооружений, снижает текущие расходы и сроки возведения здания.

Описание устройства

При заливке бетоном фундамента, в независимости от выбранного способа, он насыщается большим количеством воздуха и этот процесс ещё больше усиливается, если раствор достаточно сухой. Внутри основания остаётся много пустот, которые существенно влияют на прочностные характеристики фундамента и срок его службы. Раньше использовали метод ручного «штыкования», но он недостаточно эффективен. Электрический вибратор создаёт колебания высокой частоты, которые помогают цементной смеси «избавиться» от лишнего воздуха и влажности.

Глубинный вибратор помогает удалить из бетонного раствора лишний воздух и влагу

Бетон приобретает однородную консистенцию, текучесть, и полностью заполняет собой всю форму, не давая образовываться пустотам, влияющим на прочностные характеристики всей конструкции здания в будущем.

Принцип работы вибратора состоит в разрушении адгезии между мельчайшими элементами бетонного раствора, в процессе чего пустоты и пузырьки воздуха полностью удаляются.

Но не стоит забывать о неминуемой усадке бетона во время его затвердевания, что может привести к появлению опасных для сооружения трещин.

Даже низкокачественный бетон после обработки вибратором приобретает необходимую степень густоты и текучести.

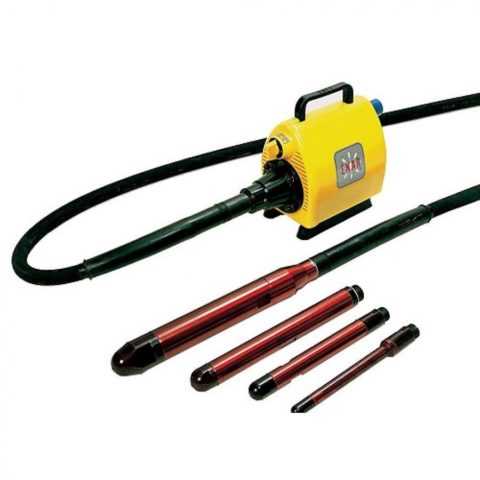

Вибратор для бетона может быть оборудован насадками различного диаметра

Вибраторы по методу передачи колебаний могут быть:

• глубинные — для создания уплотнения раствора рабочую часть устройства опускают в бетон, вылитый из бетономешалки в опалубку;
• вибропрессы — используются для устройства полов и межкомнатных перекрытий;
• вибропрессы для наружных работ — устанавливаются на опалубке ЖБ сооружений вертикальных конструкций.

  По методу передачи колебаний вибраторы бывают глубинными, наружными и поверхностными

Область применения глубинного вибратора

Такие устройства используются в различных сферах строительства для монтажа, литья и возведения конструкций из бетона и армированного железобетона. Также с его помощью производится заливка ленточных, столбчатых, свайных, винтовых, плитных, малозаглубленных фундаментов, а также монолитных колонн и плит перекрытий.

При работе глубинный вибратор не должен касаться ни опалубки, ни арматурного каркаса

Конструкция устройства

Глубинный вибратор в своей конструкции имеет три основных части:

• привод, который приводит в действие виброустройство;
• гибкий вал с защитной прокладкой из прочной резины;
• наконечник, представляющий собой вибрационную булаву.

Работа вибратора осуществляется таким образом: вибронасадка создаёт определённые колебания в растворе жидкого бетона. Масса плавно растекается по установленной форме, создавая однородную монолитную поверхность. Благодаря поступательным движениям устройства воздушные пузырьки исчезают и удаляются пустоты, заполненные водой. В результате повышается степень морозоустойчивости и водонепроницаемости всей конструкции. Улучшается адгезия металлической арматуры с застывшим бетоном.

Характеристики вибратора:

1. Электродвигатель вибратора может иметь мощность от 1 кВт и более с одно или трехфазным питанием.
2. Гнущийся передаточный вал варьируется длиной от 1 до 7 метров.
3. На концах предусмотрены прочные резиновые элементы между креплением электродвигателя и вибронаконечником.
4. Рабочая виброчасть устройства может иметь цилиндрическую форму или сужаться книзу. Первую используют при стандартной густоте раствора, а вторую при повышенной.
5. В комплектации инструмента может быть несколько вибронасадок, булавы Ø 25–80 мм и два или три штыка.
6. Конструкция устройства состоит из корпуса, выполненного из отрезка нержавеющей трубы, в которой на подшипниках роликового типа установлен металлический вал со смещённым центром тяжести. Во время вращения прибор создаёт вибрационные колебания необходимой частоты, которая зависит от числа оборотов мотора.
7. Погружные вибраторы делают от 10 000 до 20 000 об/мин.
8. Сверху вал защищён водонепроницаемой плёнкой из полимерного материала.

Небольшой вес вибратора позволяет работать с ним одному человеку. Но если вал имеет длину более полутора метров, то к работе привлекаются два мастера.

Диаметр наконечника-булавы подбирают в зависимости от плотности укладки арматуры

Преимущества глубинных вибраторов:

1. Способны уплотнять бетон, в котором содержится большой процент воды. Это позволяет увеличить прочность раствора, повысить его водонепроницаемость и устойчивость к отрицательным температурам.
2. Улучшают адгезию бетона с арматурой и обеспечивают плотное прилегание её в районе швов.
3. Классический инструмент выдаёт вибрационные колебания с частотой от 12 до 20 тысяч об/мин.
4. Портативные переносные вибраторы отличаются гибким валом и имеют коллекторный электрический привод. Обладают невысокой ценой, но минимальным ресурсом для обеспечения большого объёма работы.
5. Высокочастотные вибраторы являются наиболее производительными и выдают особенные вибрационные колебания.

Сборка вибратора своими руками из дрели

Если вам необходим глубинный вибратор, то его можно собрать просто из электрической дрели.

Прежде чем изготавливать самодельный вибратор для бетона, необходимо понять, на чем основан принцип действия приспособления

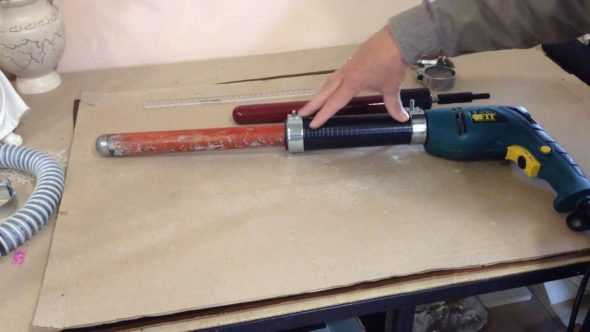

Обыкновенную дрель можно найти практически в каждом доме. Основной движущей силой такого устройства будет превращение вращательного движения в колебательное.

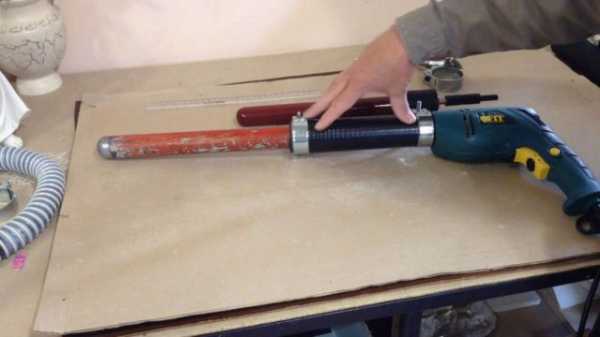

Главной движущей силой устройства будет самая обыкновенная дрель

Выбор материала для сборки вибратора

Для сборки такого устройства из дрели подойдёт любой инструмент мощностью 1 кВт и более. Понадобится насадка с эксцентриком и прочный наконечник из нержавейки. Кроме этого, в наличии должны быть:

• трубка из нержавейки длиной 55 см и Ø 4 см;
• металлический стержень Ø 15 мм;
• отрезок металлического стержня прямоугольной формы;
• два качественных подшипника и втулка;
• гнущийся армированный шланг с гидроизоляцией или резиновая прочная трубка;
• внутренний стержень для трубки (можно взять тросик спидометра).

  Масса эксцентрика создает силу, которая заставляет насадку колебаться с определенной частотой

Инструменты для сборки

Для сборки вибратора надо иметь набор таких инструментов:

• набор свёрл по металлу;
• электро или газосварка;
• ножовка;
• стержень прямоугольного сечения.

Этапы изготовления глубинного вибратора

Сборка конструкции проводится в следующем порядке:

1. Подбираем нержавеющую трубку из стали длиной около 40–60 см и Ø 3–4 см. Для устройства внутреннего стержня надо взять металлический прут Ø 12–15 мм. Он будет сдвигать всю систему механизма в определённую сторону и обеспечивать вибрационные колебания. Так как бетон является очень агрессивной средой, то нержавеющая сталь — это единственный подходящий металл для изготовления вибратора.

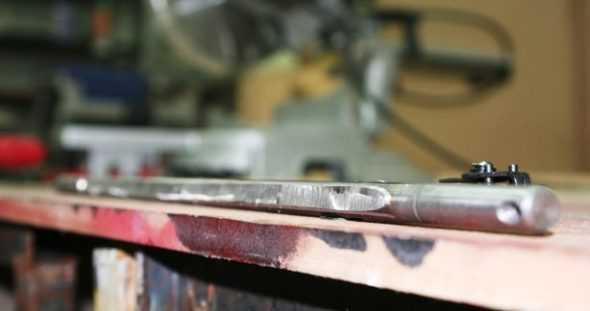

   Для изготовления внутренней оси используется металлический стержень

2. Изготавливаем центральную деталь и подготавливаем металлическую трубку, а затем совмещаем их между собой. Предварительно на одном конце стержня насквозь сверлим отверстие, посредством которого будем прикреплять привод к прибору.

   Подшипники позволят центральной детали свободно вращаться

3. Чтобы сердечник мог легко и свободно «ходить» без трения, надо взять несколько качественных подшипников, в середину которых будет устанавливаться округлая часть конца стержня. Затем его надо продеть внутрь трубки, и с двух сторон до упора забить подшипники.

   Подшипники должны устанавливаться только высокого качества

4. Если с боку носовой части конец стержня слишком выдаётся вперёд, то его надо обрезать до длины 5 или 10 мм. Также подшипники надо с двух сторон надёжно защитить металлической самодельной крышкой от проникновения в них пыли и грязи, иначе устройство перестанет вращаться и эксплуатировать его будет невозможно. Подшипники должны быть качественными, так как на них приходится самая большая нагрузка вибратора.
5. На второй конец гибкого стержня надеваем втулку, которая будет плотно закрывать вращательный элемент вибратора.

   Качество защиты влияет на долговечность работы вибратора

6. Готовим трубку из толстой резины или гнущегося пластика и подвижный стержень для сборки внутреннего устройства, который может свободно гнуться. Из этих элементов делаем эксцентричный вал, который предназначен для соединения электродрели с насадкой, создающей виброколебания.

   Чтобы облегчить работу, можно воспользоваться тросиком от спидометра автомобиля

7. На вал надеваем трубку так, чтобы с двух его сторон осталось снаружи 4–5 см запаса. При вращательном движении стержня создаётся определённая вибрация, которая и необходима для работы всего устройства.
8. Далее с одной стороны вдеваем в стержень специальную втулку. Упираем в стержень сердечника, где делали отверстие и соединяем их воедино. Набиваем втулку так, чтобы она плотно уткнулась в подшипник и хорошо скрыла соединительный «шов».
9. Затем на втулку натягиваем шланг и крепим его плотно хомутом, а также делаем из какого-нибудь плотного материала защитный чехол для наконечника.

   Шланг должен быть плотно защищён хомутом

10. Получился вибратор для бетона, сделанный из дрели.

Электрическая дрель — оптимальный инструмент, если нужно сделать погружной бетонный вибратор

Видео: как сделать в домашних условиях глубинный вибратор из дрели

Вибратор своими руками из перфоратора

Такое устройство из перфоратора сделать намного проще. И для этого нужен будет только: сам инструмент, кусок стержня из железа и толстая круглая пластинка.

Мощность инструмента должна быть не меньше 1,5 кВт. Тогда он не будет перегреваться во время работы длительное время. Длина гнущегося стержня должна быть такой, чтобы он упирался в дно опалубки, куда залит бетонный раствор.

1. Одну сторону насадки мы обрабатываем под хвостовую часть, которую можно будет зажать в патрон перфоратора. А ко второму привариваем пластину из металла около 50–70 мм в диаметре.

   Из строительного перфоратора можно изготовить самую простую конструкцию вибратора для бетона

2. Такое устройство пики будет обеспечивать совместное действие вибрации рабочей части инструмента с ударным моментом на саму опалубку, без её разрушения. В процессе вибрации стенок опалубки существенно увеличивается эффективность удаления воздушных масс из цементного раствора. Такая работа осуществляется по методу «штыкования с отбоем» по всей поверхности уплотняемого элемента сооружения. Каждая точка опалубки может обрабатываться в течение 3 минут. Глубинный вибратор из перфоратора отлично подходит для строительных работ в ударном режиме, если будет воздействовать на элементы опалубки снаружи.

   При использовании глубинного вибратора на основе перфоратора бетонная смесь распределяется максимально равномерно

Видео: глубинный вибратор из перфоратора в домашних условиях

На заметку мастерам — умельцам

При уплотнении бетона глубинным вибратором нужно придерживаться соответствующих рекомендаций.

1. В свежезалитом растворе может быть около 50% воздуха. Процентное соотношение зависит от марки цемента и степени его подвижности. От этих пустот надо избавляться, применяя глубинный вибратор.
2. Вибратор на аккумуляторах должен доставать все места залитого фундамента, иначе оставшиеся пустоты в будущем принесут неприятности.
3. Помните, что прекращать заливать фундамент нельзя ни в коем случае, поэтому надо постоянно следить за работой вибратора, чтобы он не сломался в непредвиденный момент.
4. Во избежание формирования в растворе воздушных пустот фундамент надо заливать с маленькой высоты.
5. Наконечник устройства погружать в раствор рекомендуют только вертикально и не производить горизонтальных передвижений.
6. Надо всегда осуществлять контроль за расстоянием между точками погружения. Оно не должно превышать 10 размеров диаметра самого наконечника.
7. При заливке послойного фундамента наконечник должен погружаться в каждый предыдущий слой не меньше чем на десять сантиметров, чтобы обеспечить максимально прочное сцепление всех слоёв.
8. Если держать вибратор слишком долго в одной точке, то бетон может расслоиться. Время работы устройства от 5 до 15 секунд. Периодичность зависит от марки цемента и мощности виброустройства.
9. Рабочий наконечник не должен касаться стенок опалубки или конструкции из арматуры.
10. Вынимать наконечник надо аккуратно, производя медленные движения «вверх и вниз», чтобы уличный воздух не попал в место, где он находился.
11. Если пузырьки на всей поверхности бетона отсутствуют, то работа была произведена правильно.
12. Заводской вибратор нельзя включать «вхолостую», так как это испортит устройство и сократит срок его эксплуатации.

Другие варианты самостоятельно сделать вибратор в домашних условиях

Хотя изготовление из дрели или перфоратора является самым распространённым, есть и другие варианты сборки глубинного вибратора в домашних условиях. Достаточно подобрать соответствующий источник колебаний и приспособить к нему подходящий вибронаконечник.

Видео: глубинный вибратор из двигателя водяного насоса

Основным преимуществом бетонных вибраторов, сделанных из подручных инструментов, является то, что на прибор не приходится тратить деньги, а после окончания работы он демонтируется, и составные части можно использовать по их прямому назначению.

Видео: глубинный вибратор из триммера

Для того чтобы самостоятельно залить монолитный фундамент, отлично подойдёт вибратор из дрели или перфоратора, собранный в домашних условиях из подручных средств. Такой инструмент не подойдёт для больших масштабов строительства, но будет просто незаменимым в возведении конструкций для дачи или загородного дома. Надо отметить, что при длине устройства, которое будет превышать один метр, понадобится помощник для работы. Собирая вибратор дома, надо все стыки делать максимально надёжными, так как раствор бетона создаёт сильное давление на прибор и способен активно противодействовать вибрационным колебаниям.

postroika.biz

разновидности и пример самостоятельного изготовления

Глубинный вибратор в работе

С необходимостью выполнения работ по устройству бетонных и железобетонных сооружений, в жизни приходится сталкиваться нередко. Обычно бетон применяется при изготовлении изделий и построек с долгим сроком службы.

Для повышения их эксплуатационных характеристик и долговечности необходим глубинный вибратор. На рынке представлено достаточно много моделей с различными характеристиками, однако, при желании можно изготовить глубинный вибратор для бетона своими руками.

Содержание статьи

Устройство, принцип действия прибора и его разновидности

При возведении железобетонных стен, строительстве колонн и фундаментов, там, где поверхностная виброрейка не сможет добиться нужного результата, незаменимым помощником станет глубинный вибратор по бетону. Его применение позволяет ощутимо улучшить свойства бетонного сооружения.

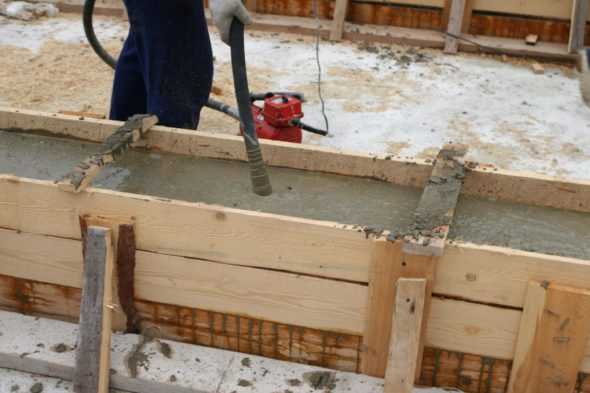

Уплотнение раствора с помощью вибратора

• После перемещения бетонного раствора из смесителя в опалубку, в его толще оказывается значительное количество пузырьков воздуха, которые заметно снижают прочность конструкции, позволяя влаге скапливаться в образовавшихся полостях.
• Это приводит к коррозии арматуры, динамической хрупкости, при минусовых температурах вода превращается в лед и способствует образованию трещин.
• С помощью глубинного вибратора, из еще не застывшей смеси ненужный воздух удаляется, масса становится более пластичной, заполняет все самые труднодоступные уголки и хорошо уплотняется.
• При небольшой толщине залитой бетонной конструкции, с излишками воздуха поможет справиться виброрейка. Однако ее вибрации способны передаваться лишь на небольшую глубину.

Виброрейка

Для воздействия на глубинные слои бетонной массы применяют погружной вибратор. Давайте разберемся, что представляет собой устройство глубинного вибратора для бетона.

Конструкция прибора состоит из погружного наконечника-булавы, привода и гибкого вала для передачи крутящего момента. Наконечники могут иметь различные диаметры.

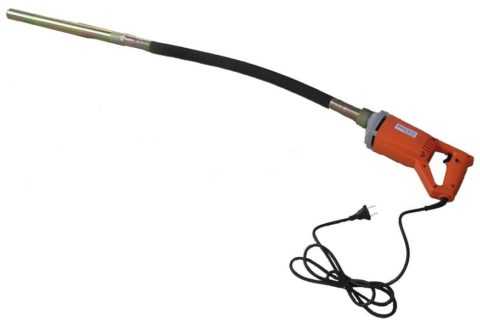

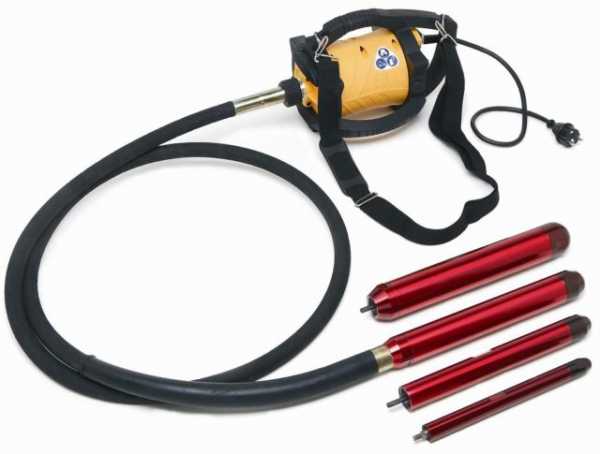

Глубинный вибратор для уплотнения бетона с вибронаконечниками различных диаметров

Принцип действия вибратора основан на создании при погружении в бетонную смесь механических колебаний вращением эксцентрика, который находится в булаве. Существуют также наконечники с маятниковым принципом действия, однако они встречаются реже.

Наконечники глубинных вибраторов

В маятниковом наконечнике, вращательный момент преобразовывается в удары сердечника о внутреннюю поверхность булавы. За один оборот сердечник успевает совершить 4-6 колебаний.

Важно! Для запуска маятниковой булавы требуется слегка ударить наконечник о твердый предмет.

В булавах эксцентрикового типа дебаланс (эксцентрик) располагается на вращающемся вале. Равномерная вибрация создается при вращении.

Глубинные вибраторы для бетона, характеристики которых имеют решающее значение, и на которые требуется обращать внимание при покупке:

1. Мощность привода. Для бытового использования достаточно мощности 0,75-1,5 кВт, для промышленных нужд понадобится не менее 3-4 кВт.
2. Длина гибкого вала. Обычно выбирают размер вала на 1 м больше высоты опалубки.
3. Длина наконечника. Рекомендуется выбирать длину большую, чем высота единовременной заливки бетона, так как вибронаконечник должен полностью погружаться.
4. Диаметр наконечника. Чем больше диаметр булавы, тем больший объем бетонной массы можно обработать. Но стоит также учитывать степень армирования. В среднем, зона обрабатываемой бетонной поверхности составляет 8-10 диаметров наконечника.
5. Частота колебаний. Высокочастотные вибраторы (от 10 000 колебаний в минуту) лучше использовать для уплотнения мелкозернистых бетонов, а низкочастотные (до 3500 вибраций в минуту) — для крупнозернистых. Для домашних нужд достаточно вибратора со средней частотой колебаний.
6. Вес вибратора. Масса инструментов может разительно различаться (от 6-7 кг у небольшого ручного вибратора до 100 кг у профессионального оборудования).

В зависимости от типа привода вибраторы подразделяются на:

Механические глубинные вибраторы

Это устройство состоит из трех частей: двигателя (они могут быть бензиновыми, дизельными и электрическими, однако стоит помнить, что в закрытых помещениях используются электродвигатели), генерирующего вращающий момент, гибкого вала, длиной до 9 метров, с помощью которого вращение передается, и вибронаконечника, в котором вращение и преобразуется в рабочую вибрацию.

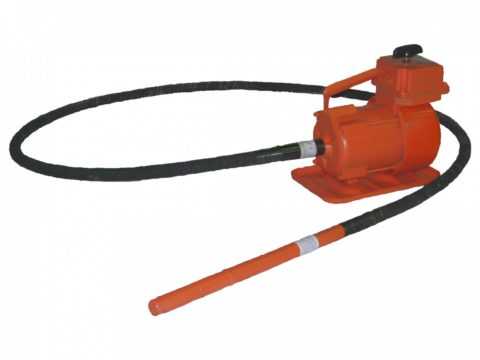

Электромеханические вибраторы глубинные для уплотнения бетонной смеси

Устройства такого типа являются наиболее популярными за счет своих характеристик и доступной цены.

Высокочастотные глубинные вибраторы

В этих приборах двигатель расположен непосредственно в самом наконечнике. Для работы необходим преобразователь частоты, который может быть внешним или встроенным. Преобразователь нужен для получения тока с параметрами 42В/200Гц,

Вибратор для бетона глубинный со встроенным преобразователем

Внешний преобразователь на колесах

Частота вибраций у таких приборов составляет 12000 колебаний в минуту. Высокочастотные вибраторы на сегодняшний день являются самыми эффективными и технологичными, обеспечивающими отличное качество уплотнения бетонного раствора.

Пневмовибраторы

При отсутствии возможности использовать на объекте электрические приборы, палочкой-выручалочкой при выполнении работ по бетону является пневматические вибраторы. Они надежны и неприхотливы в эксплуатации, обеспечивают отличное качество работы. Однако для работы им требуется дополнительное оборудование  ̶  компрессор, подающий сжатый воздух.

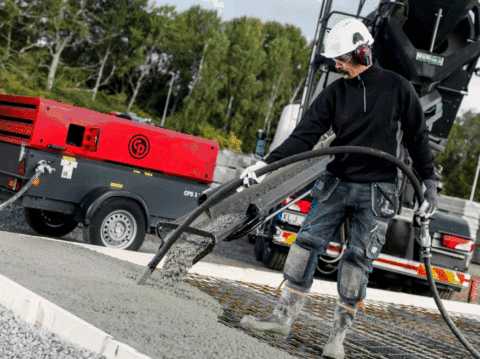

Пневматический вибратор

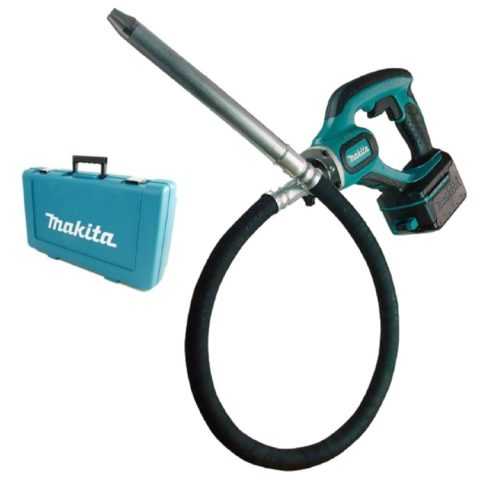

Для работ с небольшими объемами бетона удобны аккумуляторные вибраторы. Они легкие и компактные. Цена на них также достаточно невысокая.

Аккумуляторные вибраторы для бетона глубинные

Существуют портативные вибраторы с длиной вала 0,7-1,5 м, удобные при обработке бытовых бетонных конструкций.

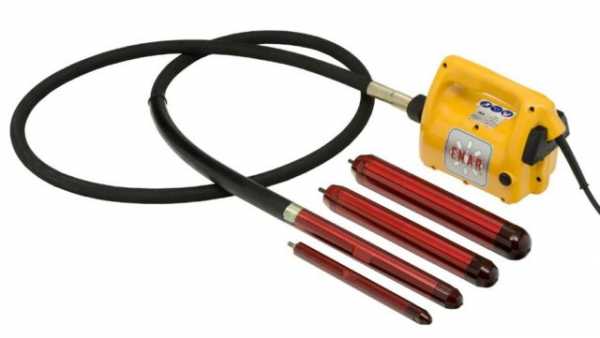

Вибратор глубинный для бетона портативный

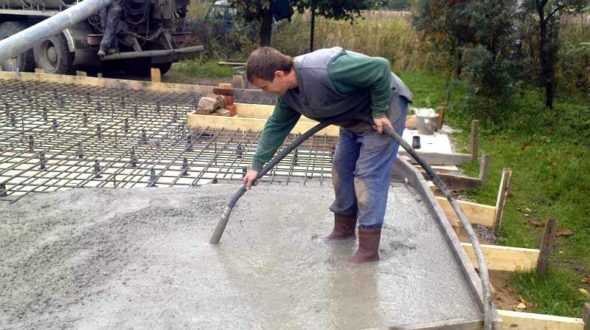

Правила работы с глубинными вибраторами

• Диаметр булавы следует выбирать в зависимости от размеров объекта, частоты установки арматуры.
• При работе наконечник вибратора следует опускать в раствор строго вертикально. Делается это быстро. А вынимать булаву следует медленно (со скоростью 3-5 см/с). При извлечении не должно оставаться воронок.
• Время обработки бетона зависит от его марки и характеристик вибратора.
• Зоны вибрирования должны перекрываться.
• При сшивке нескольких слоев для их скрепления необходимо погрузить вибратор в предыдущий слой на 10-12 см.
• В промежутке между обработкой бетона не следует держать вибратор на воздухе включенным. Иначе возможен перегрев.
• Следует избегать контакта вибронаконечника с опалубкой и арматурой. Лучше отступать от стен не менее, чем на 7-10 см.
• Инструмент следует периодически подвергать диагностике.

Работа с виброинструментами регламентирована СанПиН 2.2.2.540-96.2.2.2. «Технологические процессы, сырье, материалы и оборудование, рабочий инструмент. Гигиенические требования к ручным инструментам и организации работ. Санитарные правила и нормы».

Изготовление глубинного вибратора

Несмотря на обилие моделей вибраторов на рынке, многим приходит в голову идея сделать аппарат своими руками. Проше всего смастерить его, используя перфоратор или дрель. Также возможны варианты с переоборудованием косилок и болгарок.

Для работы понадобятся: дрель, трубка из нержавеющей стали, стержень, прямоугольный стержень-груз, стальной трос, а так же шланг высокого давления, подшипники и втулка.

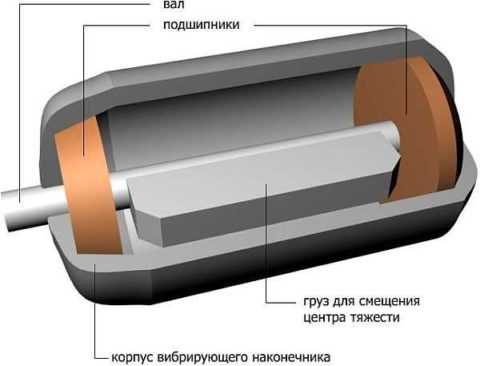

Расположение деталей вибронаконечника показано на фото:

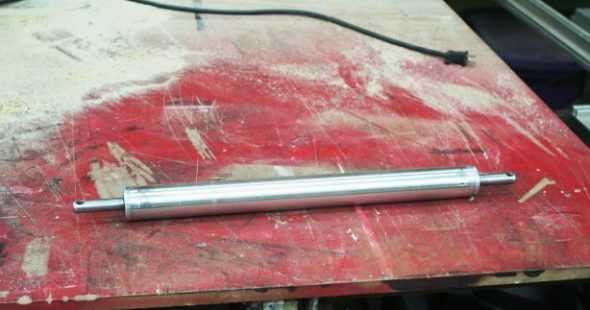

Трубка с дебалансом

• Дрель должна иметь мощность порядка 1-1,5 кВт.
• Можно купить готовый вибронаконечник, а можно изготовить самим.
• Для этого следует взять трубку из нержавейки длиной около 50 см, диаметром 3-4 см.
• Стержень диаметром 1-1,5 см, длиной немного больше длины трубки, будет использоваться в качестве внутренней насадки.
• Чтобы сместить центр тяжести стержня, вдоль него приваривается прямоугольный груз длиной немного меньше самого стержня.
• Трубку с одного конца следует заварить или закрыть заглушкой. На второй конец насаживается втулка.
• В трубке с двух сторон следует поместить подшипники, между которыми будет размещен стержень с утяжелителем так, чтобы он мог вращаться.

Важно! Подшипники должны быть качественными и способными выдерживать приличные нагрузки.

• Конец стержня должен выступать из трубки на 1 см. Он приваривается к стальному тросу. Выход герметизируется.
• Второй конец троса с помощью переходника крепится к дрели.
• Трос должен быть помещен в шланг высокого давления.

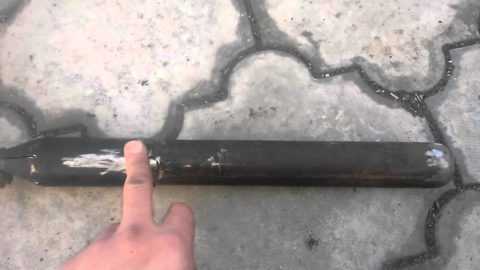

Самодельный вибронаконечник

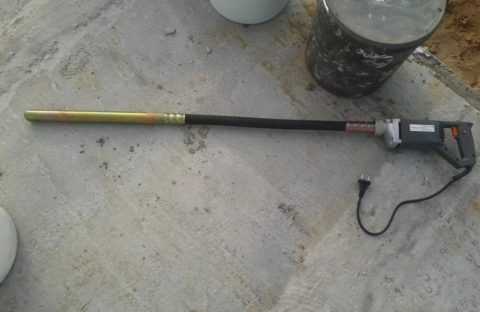

В результате получаем вибратор для бетона ручной глубинный.

Вариант самодельного глубинного вибратора

Продемонстрировать процесс может видео в этой статье:

Оборудование, служащее для улучшения характеристик бетона, будь то глубинный портативный вибратор для бетона, или мощный профессиональный аппарат, является абсолютно необходимым при работе с этим материалом.

beton-house.com

Что представляет собой вибратор для бетона, для чего он нужен?

Содержание:

Основные характеристики вибраторов для бетона

Преимущества и недостатки

Принцип действия вибратора для бетона

Виды

Работа с вибратором для бетона. Как правильно пользоваться?

Как правильно выбрать вибратор для бетона?

Как сделать вибратор для бетона своими руками?

Виброуплотнение – один из основных методов получения высококачественного бетона, с применением специального строительного оборудования – вибраторов.

Вибратор для бетона – это строительное оборудование специального назначения, применяемое для уплотнения бетонной смеси, посредством колебательного (вибрирующего) воздействия.

В любых видах бетонных работ при заливке бетонной смеси происходит насыщение ее воздухом. Воздушные пузырьки и полости, куда раствор не попал, приводят к снижению прочности бетона, ухудшению его качества и уменьшению времени его эксплуатации. Чтобы предотвратить такие последствия, применяется уплотнение бетонного раствора методом штыкования или же используются вибраторы для бетона.

Существует несколько видов вибраторов, различающихся между собой по конструкции и назначению, но все они имеют одинаковый принцип действия и сходное устройство.

Упрощенно, конструкция любого вибратора состоит из следующих деталей:

• двигателя;
• вала;
• дебалансиров;
• вибронаконечника (вибробулавы).

Воздействие на бетонный раствор оказывает непосредственно вибронаконечник. В разных видах вибраторов он может иметь различную форму. Существуют вибростержни, вибролопаты, виброштыки. Выбор формы будет зависеть от вида бетонных работ и объема обрабатываемой площади.

Дебалансиры располагаются на корпусе вала и при его вращении создают колебательные движения, передающиеся на вибронаконечник.

Вал закрепляется на корпусе двигателя, и играет роль мостика, передающего колебания от двигателя к вибронаконечнику. Гибким валом оснащены внутренние, или глубинные вибраторы. Длина такого вала определяет глубину воздействия на строительный раствор.

Двигатель в вибраторе служит источником энергии, приводящей в движение вал с дебалансирами. В зависимости от способа получения энергии, двигатель может иметь электромеханический, пневматический, электромагнитный, гидравлический или моторный привод.

В настоящее время вибраторы для бетона получили широкое распространение при строительстве жилых и промышленных сооружений, железобетонных конструкций и других бетонных изделий. С их помощью, получают высококачественный бетонный раствор, имеющий высокие показатели по своим техническим характеристикам и свойствам.

Основные характеристики вибраторов для бетона

Вибраторы для бетона характеризуются следующими показателями:

• частота и амплитуда колебаний;
• параметры вибронаконечника;
• диаметр уплотнения;
• длина вала.

Частота вибраций – величина, показывающая количество колебательных движений в единицу времени. Амплитуда – наибольшее расстояние между колеблющейся частицей и точкой равновесия. Частота и амплитуда, взаимосвязанные величины. Чем выше частота, тем ниже амплитуда и наоборот. Высокочастотные вибраторы показывают наилучшие результаты при уплотнении мелкозернистых бетонов. Низкочастотные – крупнозернистых.

Вид и форма вибронаконечника определяют его проходимость в бетонном растворе. Особенно такой показатель важен в конструкциях, имеющих арматуру.

Диаметр уплотнения – расстояние вокруг вибронаконечника, на которое распространяется вибрация.

Длина вала определяет степень погружения вибрирующего устройства в бетонную смесь.

Преимущества и недостатки использования вибраторов для бетона

При всей своей простоте и незамысловатости, вибрирование – наиболее результативный способ уплотнения бетонной смеси. По сравнению с методом штыкования, вибраторы позволяют одновременно охватывать большую площадь рабочего раствора. При этом существенно снижается трудоемкость процесса, а качество бетона в результате становится намного выше.

Время, затраченное на один и тот же объем работ будет намного меньше при использовании вибраторов. Частота колебаний, передающаяся частицам бетонной смеси, определяет скорость уплотняющих работ. В этом случае высокочастотные вибраторы показывают наилучшие результаты.

К недостаткам вибраторов можно отнести сравнительно высокую цену за данный вид оборудования и довольно большие затраты на обеспечение его энергией. Однако на фоне высоких показателей бетона, изготовленного при помощи виброоборудования, подобные недостатки выглядят несущественными.

Принцип действия вибратора для бетона

Основной принцип действия вибраторов для бетона заключается в воздействии на строительный раствор колебаний, вибрирующего характера, приводящего к уплотнению составных частиц бетонной смеси.

Упрощенно, весь процесс можно описать следующим образом: в бетонный раствор опускается вибронаконечник, передающий энергию вибрационных колебаний близлежащим слоям смеси. В результате происходит уменьшение вязкости состава, и бетонный раствор приобретает свойства тяжелой текучей жидкости. При этом, как все жидкие вещества, он стремится заполнить все имеющиеся полости и отверстия, вытесняя при этом воздух. Одновременно, под воздействием силы гравитации, вибрирующие частицы бетонной смеси стремятся занять наиболее устойчивое положение относительно друг друга. Результатом является однородная, плотная структура бетона, без воздушных полостей и, как следствие — более прочные и качественные бетонные изделия.
В зависимости от вида виброоборудования, комплектация и внешний вид вибраторов может быть различной, однако основной принцип действия для всех одинаков.

Виды вибраторов для бетона

Современная промышленность выпускает огромное количество разнообразных моделей вибраторов для бетона, отличающихся друг от друга:

• по способу воздействия на бетонный раствор;
• по виду используемого двигателя;
• по вибрационным характеристикам.

По способу воздействия на бетонный раствор, различают следующие виды вибраторов:

• Внутренние
• Внешние.

Внутренние, или глубинные, вибраторы характеризуются погружением вибрирующего устройства в толщу строительного раствора. Они в свою очередь подразделяются на вибраторы, имеющие гибкий вал и приборы, оснащенные вибробулавой.

Гибкий вал соединяет двигатель с вибронаконечником и передает ему колебательные движения. Вибробулава имеет жесткое крепление на корпусе двигателя.

Внешние вибраторы не погружаются в бетонный раствор. Различают поверхностные и наружные модели. Поверхностные оказывают вибрирующее воздействие на поверхность строительного раствора. Наружные – передают колебания через рабочую площадку, или опалубку.

По виду используемого двигателя вибраторы делятся на:

• Электромагнитные
• Ектромеханические
• Гидравлические
• Пневматические
• Моторные

Электромеханические вибраторы одни из наиболее распространенных видов виброоборудования. Работают от электрической сети и в зависимости от мощности бывают бытовыми или промышленными.

Электромагнитные вибраторы работают по принципу электромагнитных колебаний переменного тока.

Пневматические — еще одни из популярных видов вибраторов. Работают от компрессора, подающего сжатый воздух.

Гидравлические вибраторы используют поршневогидравлическую систему преобразования энергии.

Моторный вибратор для бетона имеет привод от двигателя внутреннего сгорания.

В зависимости от вибрационных характеристик, различают вибраторы:

• Высокочастотные
• Среднечастотные
• низкочастотные.

Высокочастотные вибраторы имеют частоту колебаний от 10000 до 20000 кол/мин. и используются при уплотнении мелкозернистых бетонных смесей.

Низкочастотные — характеризуются частотой колебаний до 3500 кол/мин. Применяются они при работе с крупнофракционными смесями.

Среднечастотные вибраторы используются для уплотнения бетонов с частицами средней фракции и имеют частоту колебаний от 3500 до 9000 кол/мин.

Работа с вибратором для бетона. Как правильно пользоваться?

При работе с вибратором важно учесть все нюансы его правильного использования, чтобы получить максимальный эффект. Для каждого вида оборудования существуют свои требования по эксплуатации. Рассмотрим основные из них.

Глубинные вибраторы имеют гибкий вал и вибронаконечник, погружаемый в толщу раствора. Длина вала будет определять степень его погружения. Соответственно для масштабных строительных работ потребуется виброоборудование с длиной вала от 6 до 10 м. Для строительства небольшого здания, коттеджа, достаточно будет вала до 4 м.

Чтобы исключить возможность соприкосновения вибронаконечника с арматурой, его диаметр должен быть меньше расстояния между металлическими прутьями, по крайней мере, на треть.

До стенок формы, наконечник не должен доставать. От него до опалубки должно быть не менее 10 см. А для достижения оптимального результата, расстояние между точками погружения не должно превышать 60 см.

Сборка глубинного вибратора включает в себя следующие этапы:

• соединение вибронаконечника с гибким валом;
• подсоединение другого конца вала к двигателю;
• уплотнение мест резьбовых соединений герметиком или защитной лентой;
• приворачивание брони вала.

После сборки, вибратор проверяется на наличие повреждений и исправность путем внешнего осмотра и нажатием кнопки «Тест». Если все в порядке, можно приступать к пробному запуску. Для этого вибратор устанавливают на ровном месте и несильно ударяют вибронаконечником по стенкам опалубки. При этом должна возникнуть вибрация.
При работе соблюдают расстояние между точками погружения и выдерживают положенное по инструкции время.

Поверхностный вибратор имеет несколько отличий в конструкции и принципах работы с ним. В частности, колебательные движения передаются раствору через его поверхность, соприкасающуюся с корпусом вибратора. Переставляя прибор по верхнему слою раствора, добиваются охвата всей его площади. Для достижения максимального эффекта передвигать его нужно так, чтобы полоса воздействия на 10-20 см перекрывала уже обработанные участки.

В начале работы с поверхностным вибратором, его также осматривают на наличие повреждений и надежность соединений резьбы. Далее вибратор устанавливается на рабочую поверхность и закрепляется. К основанию болтами прикручиваются опоры. Подключение к электросети осуществляется через пусковое устройство с автоматическим выключателем. Обязательным требованием безопасности использования вибратора является его заземление. Перед началом работ также необходимо отрегулировать прибор, отвернув крышки дебалансов и придав им нужное положение согласно прилагающейся схеме.

Важным моментом работы с поверхностным вибратором является подтягивание его крепежных болтов через 5 мин. и 1 час работы. Этим обеспечивается наиболее плотное прилегание вибратора к рабочей поверхности и предотвращение возможности расшатывания и выпадения крепежных болтов.

Как правильно выбрать вибратор для бетона?

При выборе вибратора следует руководствоваться его техническими характеристиками, подходящими для определенных видов работ. Например, высокочастотные вибраторы лучше приобретать для уплотнения мелкозернового бетона. Низкочастотный — больше подойдет для крупнозерновой бетонной смеси.

Размер вибронаконечника играет не меньшую роль при выборе прибора. Чем шире наконечник, тем большую площадь он охватывает. Однако, если предстоит работать с армированной конструкцией, то следует проследить, чтобы диаметр вибростержня был меньше расстояния между прутьями арматуры примерно на треть.

Длина гибкого вала зависит от глубины погружения в рабочий раствор. Для каждого вида строительных работ следует выбирать конкретную длину. Например, использование слишком длинного гибкого вала приведет к меньшему эффекту за счет потери рабочей производительности по пути к бетонной смеси. Короткий вал не сможет обеспечить необходимой глубины погружения.

Диаметр уплотнения показывает расстояние, охватываемое вибратором в бетонном растворе. Чем больше диаметр, тем меньшее количество раз его придется погружать в раствор.

Если говорить о выборе среди разных моделей вибраторов по типу двигателя, то тут также следует учитывать особенности условий, в которых предполагается его использование.

Пневматический вибратор работать сможет лишь при условии непрекращающейся подачи воздуха определенной температуры. Как правило, используются они в промышленных условиях и при большом строительстве.

Электромеханический – вариант более демократичный по объему производства и цене. Недостаток его – в необходимости доступа к электросети, что не всегда возможно обеспечить в условиях стройки. Вибратор, работающий на бензине, в этом случае будет более удобен.

По способу воздействия на поверхность, глубинные вибраторы показывают наилучшие результаты вибрации. Однако, при наличии арматуры, более удобен в работе будет поверхностный вибратор.

Выбирая вибратор для бетона, также следует иметь в виду, что цена, как правило, является показателем качества прибора. Чем ниже цена, тем раньше оборудование выйдет из строя, и тем менее эффективным оно может быть.

Как сделать вибратор для бетона своими руками?

При небольших объемах строительных работ, приобретение вибратора является финансово неоправданным. В этом случае можно попробовать изготовить виброустройство самостоятельно.

Наиболее простым способом изготовления вибратора является использование перфоратора, мощностью от 1,5 кВт. Вибронаконечником при этом может служить обыкновенная пика. Для обеспечения наилучшего эффекта, можно под наконечник пики подложить шайбу.
Немного более сложным будет способ изготовления вибратора из дрели.

Для его изготовления понадобятся:

• дрель;
• сварка;
• металлическая трубка диаметром 4 см и длиной 5 см;
• подшипники;
• сверло по металлу;
• втулка;
• ножовка;
• прямоугольный стержень;
• стержень диаметром 1,5 см;
• резиновая трубка;
• гибкий стержень;
• кожух для защиты наконечника.

Металлическая трубка используется в качестве насадки. Лучше подобрать трубку из нержавеющей стали, так как любой другой материал будет подвергаться коррозии.
К стерженю, с диаметром 1,5 см, приваривается при помощи сварки кусок стержня, имеющего прямоугольную форму. Он будет играть роль дебалансира. Затем эту конструкцию свободно закрепляют при помощи подшипников внутри трубки.

Следующим этапом станет высверливание отверстия на конце стержня, к нему будет подсоединен привод. Стержень трубки обрезается так, чтобы остался выпуск 0,5-1 см. На один из концов стержня насаживается втулка.
Из резиновой трубки и гибкого стержня изготавливается вал. На него надевается трубка. При этом с каждой стороны должно остаться примерно по 4,5 см.
Стержень насаживается на втулку, затем опирается на стержень сердечника с просверленным отверстием и соединяется с ним. Втулка после этого сдвигается к подшипнику и закрывает место соединения.

Далее на втулку натягивается шланг и закрепляется при помощи хомута. Наконечник защищается кожухом.

Подобный вибратор для бетона вполне может заменить магазинный при небольших объемах бетонных работ, а также поможет сэкономить немалую сумму денег.

nerudr.ru

Глубинный вибратор для бетона: как сделать своими руками

Любой грамотный строитель точно знает – соблюдение технологических процессов – обязательное условие во время строительства надежной и качественной конструкции, где сможете жить не только вы, но и ваши дети и внуки. Чтобы качественно заложить фундамент и залить пол, вам понадобится глубинный вибратор для бетона. А что он собой представляет, зачем необходим, и как смастерить его собственноручно — вы узнаете из статьи.

Зачем нужен глубинный вибратор для бетона

Говоря простым языком, во время подготовки бетонной смеси в бетономешалке, помимо основных компонентов — цемента, песка, воды, щебня попадает воздух. Незаметные пузырьки образуют поры, и внутри них конденсируется влага. Под действием низких температур она затвердевает. Во время замерзания лед расширяется, разрывает полотно и образует микротрещины. Впоследствии, в них попадает вода, процесс повторяется и маленькая расщелина превращается в большую щель.

Незначительную толщину наливного пола легко уплотнить с помощью виброрейки, но на больших слоях фундамента, колонн, либо монолитного перекрытия, вам потребуется помощь погружного вибратора — без него удалить прослойки воздуха практически невозможно.

Вы можете игнорировать использование прибора только в том случае, когда строительство происходит в широтах, не подверженных низким температурам, то есть в тропиках и субтропиках. Во время возведения зданий в России, применение высокочастотного вибратора является практически обязательным.

Принцип действия

Принцип действия портативного вибратора для бетона достаточно прост. Булава (наконечник), соединённая с двигателем гибким шлангом, опускается в бетонную смесь, где, благодаря высоким вибрациям, высвобождает на поверхность излишки влаги и воздуха. Помимо прочего, колебания позволяют бетону равномерно распределиться по всей опалубке и обеспечить большую плотность и сцепление бетонной смеси с наполнителями.

Устройство глубинного вибратора

Устройство глубинного вибратора для бетона представляет собой агрегат, по виду напоминающий электродрель – перфоратор, где вместо бура находится гибкий вал в герметичной оболочке, с вибрирующей булавой на конце. Именно булава и является главной деталью конструкции, обеспечивающей пульсирующие движения за счёт беспрерывного вращения. Амплитуда зависит от мощности двигателя. Самыми продуктивными являются высокочастотные вибраторы для бетона, способные обеспечить синхронную частоту колебаний до 200Гц.

Благодаря несложному устройству глубинного вибратора, вы вполне сможете смастерить его в домашних условиях, приложив минимум усилий и получив максимум пользы.

Разновидности погружного вибратора

Погружные вибраторы бывают 2 видов: ручные и переносные.

Ручные вибраторы состоят из корпуса с мотором, обычно небольшой мощности. По типу двигатель относится к асинхронным с вмонтированными дисбалансами, создающими колебания. Булава соединена с корпусом прорезиненным шлангом, в котором размещен кабель. К плюсам такого агрегата следует отнести их мобильность и сравнительно низкую стоимость. Однако есть и минусы. Длина шланга не более 2,5 м, низкая мощность, слабый ресурс и узкий радиус действия. Но в случае домашнего использования вам вполне хватит таких параметров.

В отличие от портативного вибратора, в переносных конструкциях мотор находится в неподвижном состоянии. Все части продаются отдельно, он более мощный и длина вала составляет от 4 до 10 метров, ограничивая радиус перемещения на строительном объекте.

Вибратор высокочастотный – особенности выбора и характеристики

Чтобы правильно подобрать вибратор вам нужно знать сферу применения данного устройства – от нее зависит, какими параметрами он должен обладать.

Важными характеристиками являются:

• радиус действия. Зона, на которой происходит уплотнение. Больше диаметр, на который распространяются вибрации – меньше сил и энергии нужно потратить на достижение результатов;
• скорость и амплитуда колебания. Выше параметры – быстрее происходит процесс выталкивания пузырьков воздуха из бетона. Вибратор с частотой колебания более 100 герц называют высокочастотными. Они являются самыми качественными и самыми дорогими агрегатами на сегодняшний день;
• размер булавы. В домашнем использовании такой параметр особого значения не имеет. Но если вы заливаете монолитную конструкцию, позаботьтесь о том, чтобы диаметр рабочей поверхности составлял 1/3 часть арматурного каркаса.

В основном, в случае заливки фундамента используется мелкозернистый бетон, тут лучше применить высокочастотный вибратор для бетона с оборотами от 10 до 20 тыс. кол/мин.

Крупнее наполнитель смеси – ниже обороты. Во время укладки крупнозернистых бетонов подходят вибраторы с частотой 3500 кол/мин.

Как сделать вибратор для бетона своими руками

Портативный вибратор для бетона реально сделать, имея под руками любой инструмент с регулятором оборотов. Лучше всего подойдёт дрель или перфоратор. Сложность заключается в преобразовании крутящего момента двигателя в колебательное движение биты. Упомянутую функцию выполняет дисбаланс, размещенный внизу конструкции.

Вибратор своими руками из перфоратора

Как сделать глубинный вибратор в домашних условиях на основе строительного перфоратора? Если нет строительного, подойдет и обычный. Следует всего лишь на любой металлический наконечник приварить в поперечном направлении небольшие отрезки арматуры (5-10см) и шайбу, с целью увеличения радиуса действия. Далее, постарайтесь закрыть сопло перфоратора от случайного попадания смеси, и, опустив конструкцию в раствор, начинайте медленно водить прибором в режиме отбойника. Высокие обороты включать не рекомендуется во избежание перегрева двигателя.

Сборка вибратора своими руками из дрели

Если у вас не имеется под руками перфоратора, несложно заменить его дрелью. Вам потребуется купить, в противном случае – смастерить вибробулаву для бетона, закрепить её на вращающемся валу и использовать по назначению.

Сложности во время сборки глубинного вибратора для бетона своими руками возникают в обоих случаях. В первом — собрать герметичную колбу-наконечник с дисбалансом (хотя такой легко сделать, закрепив на одну сторону штыря грузик), во втором – присоединить покупную деталь к имеющейся дрели. Трудность заключается в подборе переходника либо адаптера от вибробулавы к дрели.

Рекомендации

Случаи бывают разные. Строительство больших объектов предполагает наличие больших объёмов стройматериалов.

Но, даже сооружая коттедж из монолита себе и семье, воспользуйтесь упомянутыми рекомендациями, с целью улучшения качества работ:

При необходимости сделать отверстие в бетонной перемычке, балке, колоне и полу, используйте специальную дрель для бетона.

Выводы:

• использование вибратора предаёт конструкции прочности, плотности, уберегает от излишней влаги и трещин;
• использование различных наполнителей требует различную частоту колебаний. Крупнее добавка – менее частотной должна быть пульсация;
• при заливке фундамента лучше применять высокочастотный вибратор;
• изготовить вибратор самостоятельно легче с помощью перфоратора.

Стройка – дело не лёгкое. Не упускайте важные моменты, не стесняйтесь учиться, спрашивать и у вас получится отличный дом!

pobetony.expert

Глубинный вибратор для бетона: устройство, разновидности, изготовление

Дата: 23 мая 2017

Просмотров: 2859

Коментариев: 0

Глубинный вибратор для бетона своими руками

Бетон широко применяется при выполнении строительных и ремонтных работ. Материал незаменим благодаря повышенной прочности и надежности, позволяющим конструкциям из бетона эксплуатироваться на протяжении длительного времени. Обеспечить однородную структуру монолита помогает глубинный вибратор для бетона, уплотняющий раствор и удаляющий из массива воздушные вкрапления.

Сегодня предлагается множество видов виброуплотнителей. Их приобретение целесообразно, если заливается бетон в значительных объемах. При небольших габаритах фундамента, используя подручный электроинструмент и имеющиеся материалы, можно сэкономить финансовые ресурсы и изготовить вибратор для бетона своими руками. Такое приспособление по эффективности работы практически не будет отличаться от заводского аналога.

Остановимся на принципе действия, назначении, разновидностях и технических характеристиках устройства. Рассмотрим рекомендации по самостоятельному изготовлению.

Так как при перемешивании и укладке раствора воздух все равно попадает, то приходится его чем-то удалять

Зачем нужен глубинный вибратор для бетона

В процессе перемешивания бетонный раствор активно насыщается воздухом. Это снижает прочностные характеристики конструкции из бетона, отрицательно влияет на надежность и ресурс эксплуатации. Можно избежать негативных факторов, если использовать вибратор погружной, основными функциями которого являются:

• обеспечение однородной консистенции бетонного раствора;
• ликвидация воздушных полостей в толще массива;
• удаление лишней влаги из бетонного состава;
• повышение прочностных характеристик материала.

После вибрационного уплотнения повышается пластичность и податливость бетонного состава. Увеличивается также интенсивность усадки бетона, и сокращается продолжительность твердения.

Принцип действия

В опалубке с арматурой, заполненной бетоном, проблематично перемешать раствор вручную. Использование стального прутка для «штыкования» бетонной массы не приносит желаемого эффекта. Возникает потребность использовать устройство, которое передает раствору высокочастотные колебания.

Удалить воздух и улучшить связь между частицами бетона — вот задачи, которые выполняет строительный вибратор

По принципу воздействия на бетонный раствор устройства делятся на виды:

1. Виброуплотнители погружного типа (глубинные), которые передают высокочастотные колебания бетонному массиву через корпус погружаемой насадки.
2. Внешние устройства площадочного типа, размещенные на опалубке, которые передают вибрацию бетонной массе.
3. Поверхностные приспособления, вибрация от которых передается определенной рабочей зоне, где производится укладка бетонного раствора.

Широко распространено погружное устройство, создающее в толще массива колебания высокой частоты.

Особенность работы виброуплотнителя, который реализует это принцип, базируется на удалении воздушных пузырей из бетонного раствора. Вибратор высокочастотный через рабочий орган передает энергию колебаний бетону, перемешивая его. Более легкие воздушные пузырьки стремятся подняться наружу. При этом повышается влагостойкость монолита, снимается внутреннее напряжение, уменьшается вероятность образования раковин.

Устройство глубинного вибратора

Погружной виброуплотнитель электромеханического типа устроен достаточно просто. Он состоит из следующих частей:

• электрического двигателя, который является источником энергии;

Погружной переносной вибратор для бетона

• гибкого вала, выполняющего функцию передаточного механизма;
• генераторной насадки, создающей вибрационные колебания высокой частоты.

Вибронаконечник может иметь следующую форму:

1. Цилиндрическую. Такая насадка называется вибробулавой и применяется при нормальной густоте раствора.
2. Коническую. Наконечник представляет вибрационный штык, используемый для уплотнения густых смесей.

Рабочая часть может включать:

• группу вибрационных насадок;
• вибрационные наконечники различного диаметра;
• один или несколько вибрационных штыков.

Основные элементы вибронасадки:

1. Корпус цилиндрической формы, изготовленный из нержавеющей трубы.
2. Роликоподшипники, центрирующие гибкий вал.
3. Втулка, преобразующая вращение в колебания.

Неправильное использование вибрации не только не принесет пользы, а может навредить: чрезмерная продолжительность воздействия вызовет расслоение раствора, что негативно скажется на его крепости

Вибратор погружной – разновидности

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 136 ( 4.67 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 1360 ( 46.69 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 1323 ( 45.42 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 94 ( 3.23 % )

Назад

Виброуплотнители погружного типа отличаются особенностями конструкции. Применяются:

• электромеханические устройства, функционирующее от двигателя с питающим напряжением 220 или 380 В и частотой 50 Гц. Крутящий момент через гибкий вал длиной 1,5–6 м преобразуется в вибрацию рабочего органа;
• виброуплотнители высокой частоты, приводимые в движение от мотора с частотой до 200 Гц. Преобразователь напряжения снижает питание двигателя до 42 В и обеспечивает безопасность бетонных работ;
• вибрационные уплотнители с гидравлическим приводом. Конструктивным нюансом является регулировка частоты колебаний гидромотора, развивающего давление до 120 бар;
• пневматические приспособления, управляемые от пневмодвигателя с помощью пускового затвора. Устройства отличаются простотой обслуживания, применяются при производстве железобетонных изделий;
• вибраторы электромагнитного типа. Постоянная частота колебаний создается подпружиненным якорем с помощью электрического магнита. На амплитуду колебаний влияет вес якоря и упругость пружин.

По размерам и производительности устройства делятся на следующие типы:

1. Малогабаритные виброуплотнители с небольшой производительностью. Применяются при строительстве частных объектов.
2. Стандартные виброуплотнители с частотой колебаний до 20 тысяч в минуту. Используются в промышленном строительстве.

Широко распространен вибратор высокочастотный, обеспечивающий эффективное уплотнение бетонного массива благодаря повышенному коэффициенту полезного действия.

Высокочастотный глубинный вибратор

Вибратор высокочастотный – особенности выбора и характеристики

Выбирая вибратор для уплотнения бетона, следует учесть несколько факторов:

• характер строительных работ;
• особенности железобетонных конструкций;
• глубину бетонного массива;
• размер ячейки арматурной сетки.

Например, для уплотнения основания плитного типа с малой толщиной достаточно использовать приспособление с промежуточным валом до 3 м. Если глубина опалубки, залитая бетоном, превышает 2 м, потребуется виброуплотнитель с валом длиной до 5 метров. Диаметр вибрационного наконечника должен быть на 50% меньше размера ячейки сетки из арматуры. Это обеспечит необходимое проникновение насадки и снизит вероятность соприкосновения с арматурой.

Характеристики глубинных устройств, питающихся от сети переменного напряжения, отличаются следующими параметрами:

1. Напряжением питания (220 или 380 В).
2. Наличием устройства защитного отключения.
3. Мощностью электрического двигателя (от 1 до 1,5 кВт).
4. Частотой колебаний, создаваемых рабочим органом (12–20 тыс. об/мин).
5. Производительностью, зависящей от мощности мотора и частоты колебаний.
6. Длиной промежуточного вала, составляющей, при необходимости, до 10 м.

Самые действенные- высокочастотные

Как сделать вибратор для бетона своими руками

Для самостоятельного изготовления можно использовать одно из следующих устройств:

• электрическую дрель;
• небольшой перфоратор мощностью до 1,5 кВт.

Вибратор погружной по первому варианту изготавливайте, подготовив следующее оборудование и комплектующие:

• Электродрель мощностью 0,65–1,0 кВт.
• Сварочный аппарат с электродами.
• Ножовку по металлу.
• Трубу из нержавеющей стали диаметром 40–45 мм.
• Стальной стержень диаметром 12–15 мм.
• Гибкий трос в гидроизолированном кожухе необходимой длины.
• Подшипники в количестве 2 штук, соответствующие внутреннему диаметру трубы и размерам стального стержня.

Строительный вибратор можно сделать на основе любого электроинструмента с регулируемым числом оборотов

Осуществляйте изготовление, соблюдая последовательность операций:

• Отрежьте фрагмент трубы длиной 450–550 мм.
• Приварите в конце стального стержня эксцентрик.
• Установите на пруток с утяжелителем подшипники.
• Вставьте собранный узел в трубу.
• Заварите торец трубы.
• Герметизируйте выход наконечника.
• Подсоедините трос к насадке и дрели.

Принцип работы устройства состоит в преобразовании вращательного движения гибкого вала в колебания насадки благодаря установленному эксцентрику. Регулируя частоту оборотов электродрели, можно изменять амплитуду колебаний.

Для изготовления можно использовать перфоратор. Потребуется:

• стальная пика;
• опорная шайба.

Длина пики подбирается в зависимости от глубины опалубки. В конце стержня приваривается шайба.

Устройство эксплуатируется в отбойном режиме. Установленный в патрон перфоратора стержень с шайбой опирается на дно опалубки и передает колебания бетонному массиву. Используя перфоратор с насадкой, несложно за ограниченное время обработать значительные объемы раствора.

Итоги

Глубинный вибратор является неизменным атрибутом при выполнении строительных работ, связанных с бетонированием. Самостоятельно изготовить устройство можно за ограниченное время и без значительных финансовых затрат. Легкий и мобильный вибратор высокочастотный целесообразно использовать для бытовых нужд. Для вибрационного уплотнения бетона в промышленных условиях целесообразно применять виброуплотнители заводского изготовления.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru
