Сегодня тема статьи – скатная кровля. Будем рассматривать, какие кровельные конструкции относятся к категории скатных, их разновидности и отличительные особенности. Особое внимание уделим конструктивным особенностям, где обозначим отличительные элементы каждого вида. Разберетесь в полученной информации, сможете легко говорить на эту темы. Но самое главное – поймете именно отличия.

Многообразие скатных крыш

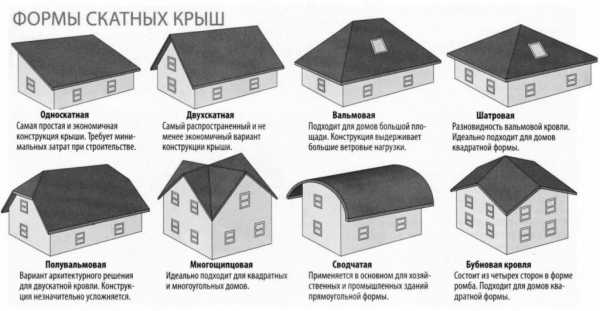

Виды скатных кровельных конструкций

Начнем с того, что все крыши делятся на де категории: плоские и скатные. Отличаются они друг от друга углом наклона ската. В первом случае он варьируется в пределах 1-5⁰, во втором 5-90⁰. Но если плоские крыши – это в основном один единственный скат, то во втором случае – это огромное разнообразие форм и конструкций. Рассмотрим их тщательно.

Односкатная крыша

Это самая простая скатная крыша, состоящая из одного ската. Поэтому ее конструкция самая простая. И состоит она из таких составляющих:

Существует несколько технологий сооружения односкатных крыш, в которых используются кроме стропил и обрешетки другие элементы. Самая простая модель – это когда стропильные ноги укладываются на две стены с разной высотой. Именно эта разница и определяет угол наклона.

Более сложная конструкция – фермы треугольной формы, которые собираются на земле, а затем поднимаются на крышу и устанавливаются там с определенным шагом. Но даже этот вариант значительно проще, чем другие виды скатных кровель.

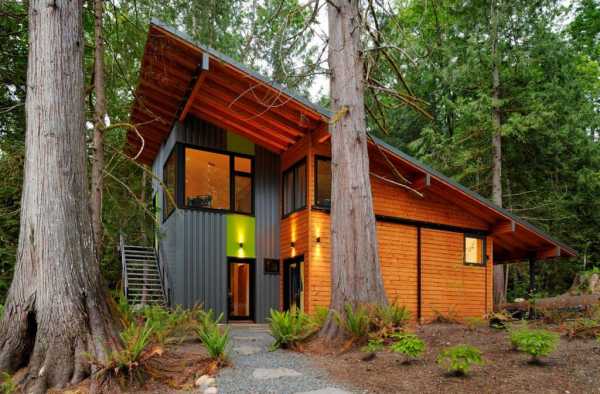

Дом, покрытый односкатной кровлей

Двускатная кровля

Из самого названия становится понятно, что здесь два ската, которые в верхней точке стыкуются, образуя конек крыши. Существует две разновидности кровель этого типа: симметричные и асимметричные. Отличаются они между собой лишь тем, что у первой скаты одинаковые по площади, соответственно и размерам, у второй они отличаются друг от друга. При этом второй вариант – это конек, смещенный относительно середины постройки в одну из сторон.

Надо отдать должное, что симметричные двускатные крыши – конструкции традиционные, поэтому их чаще всего сооружают. К тому же они по надежности превосходят асимметричные.

Что касается конструктивных особенностей, то необходимо обозначить большое количество элементов скатной крыши. Перечислим их и обозначим назначение каждого.

• Мауэрлат. Это брусы, которые устанавливаются на стены дома, к ним и крепятся. На них упираются в конструкции кровли стропила. Назначение – равномерно распределит нагрузки на стены, исходящие от стропильной системы.

• Стропила. Наклонные брусы, которые формируют скаты. Они бывают висячими или наслонными. Первые упираются своими верхними краями друг в друга попарно. Вторые упираются в коньковый прогон.

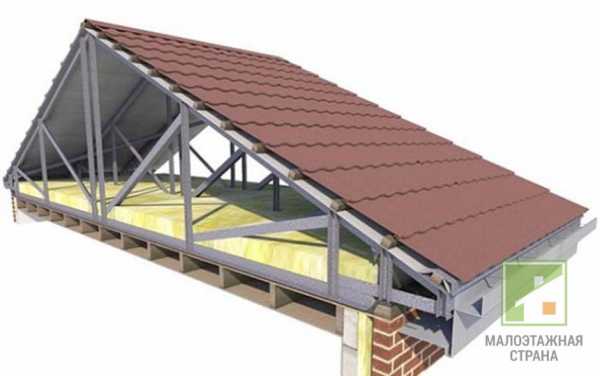

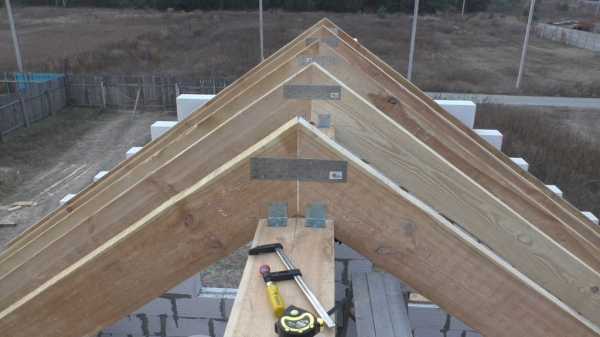

Стропильная система двускатной крыши

На нашем сайте Вы можете ознакомиться с самыми популярными проектами деревянных домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

• Коньковый прогон – это горизонтально лежачий брус, формирующий конек крыши. Его устанавливают, как самый высокий элемент кровельного сооружения. Опирается прогон в стойки, расставленные равномерно под ним.

• Опорные стойки. Верхними краями подпирают коньковый прогон, нижними упираются в лежень. Шаг установки зависит от нагрузки, которым будет подвергаться вся крыша.

• Лежень – это брус, уложенный параллельно коньковому прогону. Он своими краями упирается в противоположные стены дома. Или его укладывают по стене, которая является несущей, и которая разделяет здания пополам.

• Промежуточные опорные стойки. Если длина стропильных ног превышает 4,5 м, то под каждую из них надо установить опору на расстоянии половины пролета ската. Под стойки обязательно укладывают промежуточный лежень.

• Промежуточный прогон. Чтобы сократить количество промежуточных опор в местах их упора в стропила, можно установить прогон из бруса поперек стропильной системы. А уже в него упереть стойки.

Получается так, что устройство скатной кровли в два ската – это две плоскости, стыкуемые между собой в верхней точке под углом. По бокам конструкция закрывается фронтоном. Он может быть собран из досок, кирпича, блоков и других материалов.

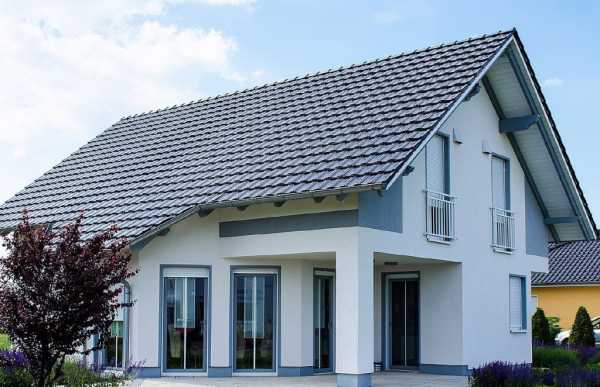

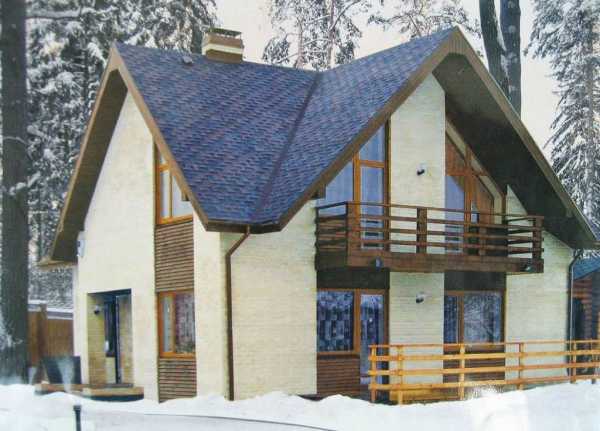

Классика жанра – двускатная крыша

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу кровельных работ любой сложности, реконструкции и перестройки домов и строительства коттеджей с нуля под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

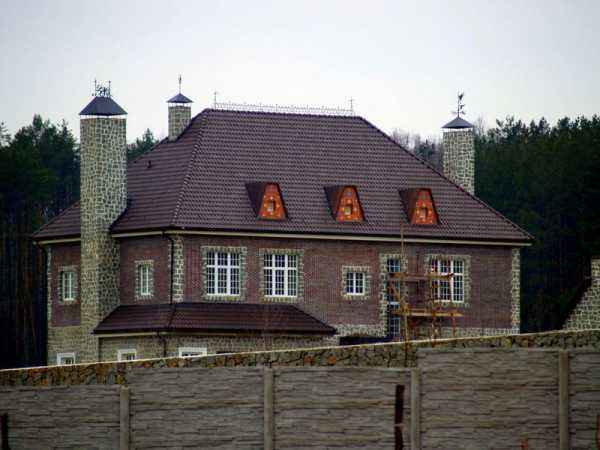

Вальмовая крыша

Одна из самых оригинальных конструкций, которая сегодня очень популярна в частном домостроении. Это четырехскатная крыша, в составе которой два ската, расположенных друг против друга, имеют форму трапеции, остальные два треугольника. Получить такую конструкцию помогает укороченный коньковый брус. То есть его длина не равна длине пролета дома.

Поэтому в конструкции кровли присутствует несколько разных по длине стропильных ног. К примеру, в одно- и двускатных моделях стропила везде одинаковые. При этом в вальмовой конструкции есть дополнительные элементы, которые разделяют соседние скаты между собой. По сути, это стропила, только называют их накосными или диагональными. Они соединяют углы постройки с торцом конькового бруса. При этом нередко под них устанавливают опоры, которые называют шпренгелями. Посмотрите на фото ниже, где все элементы вальмовой крыши показаны детально.

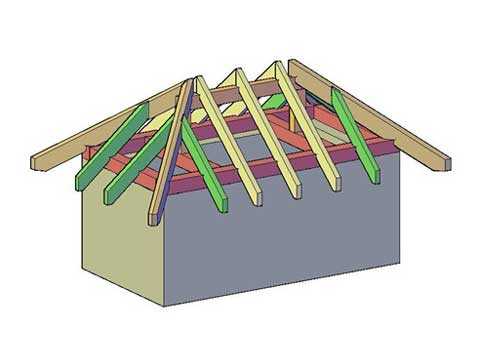

Конструкций вальмовой крыши с обозначением ее элементов

Теперь обратите внимание на стропильную систему. Она состоит из длинных и коротких стропильных ног. Так вот те, которые упираются в коньковый брус, называют стропилами. А те, которые упираются в накосные брусы, называют нарожниками. На фото показано, что в трапециевидном скате установлены только стропила. Но так бывает не всегда. Нарожники присутствуют и здесь. Все зависит от угла наклона крыши и длины конькового прогона. Чем меньше тот и другой, тем больше нарожников будет в конструкции.

Полувальмовая модель

Это разновидность вальмовой кровли скатных крыш. Отличается она от предыдущей тем, что в треугольных скатах присутствует фронтон, который начинается от конька или от карниза. Соответственно и скаты становятся в первом случае не треугольными, а трапециевидными. А во втором, как в стандартной модели.

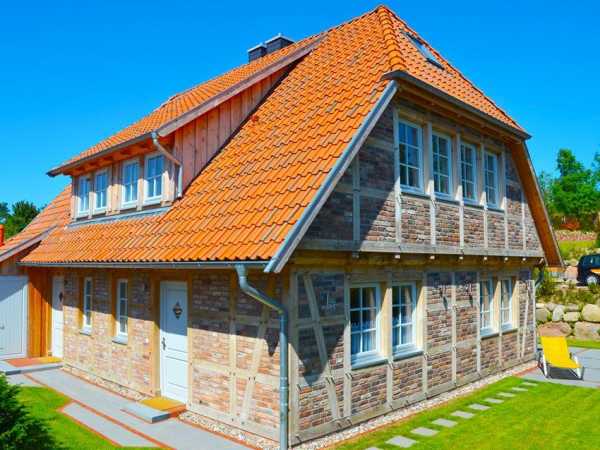

Полувальмовая крыша с двумя парами разных скатов и фронтоном до карниза

Это может быть интересно! В статье по следующей ссылке читайте про свет под крышей: современные решения для мансарды – окна и оконные системы.

Что касается первого варианта, то это не менее сложная конструкция. Потому что по своей конфигурации они сильно напоминает двускатную модель. Особенно два больших ската. Правда, в нижней части они расширяются, что делают форму нестандартной. Сложности в сборке это добавляет мало. Но необходимо обозначить, что есть стыки элементов, которые требуют особого соединения. А значит, появляется несколько дополнительных элементов.

При этом фронтоны подпираются боковыми трапециевидными скатами, а значит, в местах соединения придется проводить усиление конструкции. Но все зависит от размеров скатов. Если их площадь будет большой, то стык формируется брусом сечением не менее 100х100 мм. Если скат небольшой, то подойдет и упорная доска, прикрепленная к стойкам фронтона.

Датская крыша – одна из разновидностей полувальмовых конструкций

Шатровая

Это также четырехскатная крыша, только в ее составе нет конькового прогона, а есть коньковый узел. Последний – это стык четырех стропил, которые формируют соединение четырех одинаковых скатов, представляющих собой равнобедренные треугольники.

Шатровые конструкции представлены двумя моделями:

1. С висячими стропилами. Это когда четыре элемента упираются верхними концами друг в друга.

2. С наслонными. Когда их снизу подпирает опорный брус, выставленный вертикально. Этот вариант используют в том случае, если кровля имеет большие размеры.

Добавим, что в частном домостроение такие кровли возводятся редко. Ими покрывают дома, форма которых – квадрат. Свое же предназначение они нашли в строительстве беседок, небольших построек типа баня, гараж, летние кухни и прочие.

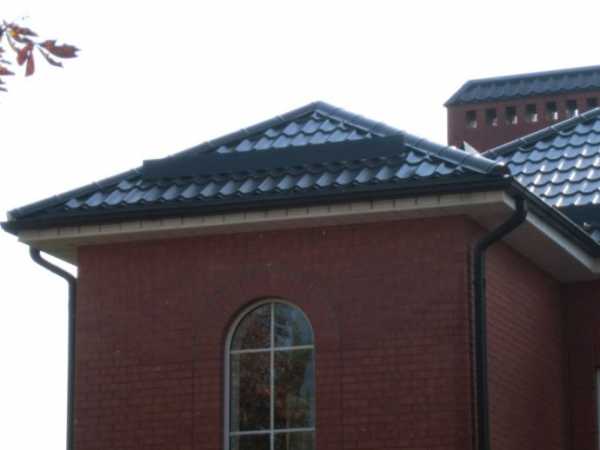

Шатровая крыша на квадратном доме

Это может быть интересно! В статье по следующей ссылке читайте про нюансы строительства крыши.

Мансардная крыша

Этот вид скатных крыш относится к категории сложных. А сложность ее заключается в том, что, по сути, это двускатная конструкция. Только каждый скат состоит из двух частей, которые наклонены относительно друг друга под углом. При этом верхняя часть круче нижней.

На самом деле такие крыши требуют к себе особого подхода. Сооружать их, не зная тонкостей, значит, снизить качество конечного результата. При этом очень важно соблюсти пропорции строения. Отсюда и две технологии строительства.

1. Когда мансардную крышу возводят над небольшим домом. В этом случае все элементы собирают в определенной последовательности. То есть устанавливают стойки, на которые возводится верхняя обвязка. Сами стойки по фронтону устанавливают на мауэрлат, а под скатами на лежни. На обвязку монтируют стропила верхней части крыши. Они могут быть наслонными или висячими. Затем монтируют нижнюю стропильную систему, элемент которой сверху упираются в обвязку, снизу в мауэрлат.

2. Когда кровлю устанавливают на большой дом с большим пролетом. Собирать поэлементно такую конструкцию трудно. Поэтому ее возводят из ферм, которые по отдельности изготавливают на земле, а затем поднимают готовые на крышу.

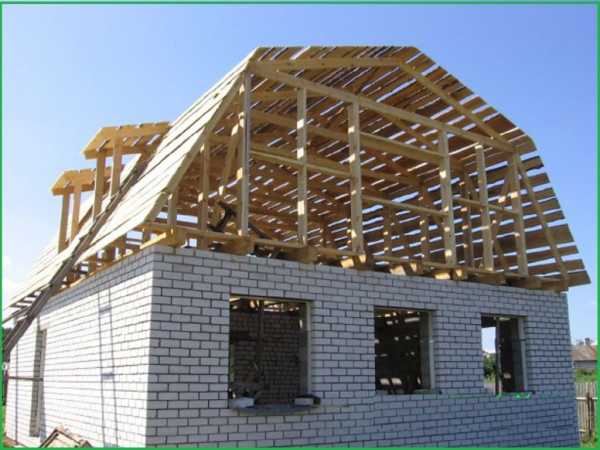

Мансардная крыша ломаного типа

Необходимо отметить, что мансарда – помещение жилое. Поэтому важно соблюсти пропорции жилой комнаты. Особенно это относится к высоте. Поэтому мансардные крыши сооружаются с углом наклона скатом в пределах 30-60⁰. Это одна из важных составляющих данной модели крыш.

Существует достаточно много мансард, покрытых разными кровлями. Эти помещения можно поместить под двускатную крышу, под вальмовую или полувальмовую. Но название «мансардная» получила именно эта ломаная кровельная конструкция. Кстати, сооружать ее можно без стоек и верхней обвязки. Как это делается, посмотрите в видео.

Как возвести мансардную крышу без стоек в видео:

Многошипцовые модели

Еще одна из разновидностей скатной кровли с конструкцией в виде нескольких отделов, покрытых двускатными крышами. И это не единственная отличительная особенность. В конструкции данной разновидности несколько фронтонов. Их может быть три, четыре и более. Кстати, именно фронтоны, которые в строительстве еще называют шипцами, дали название крыше.

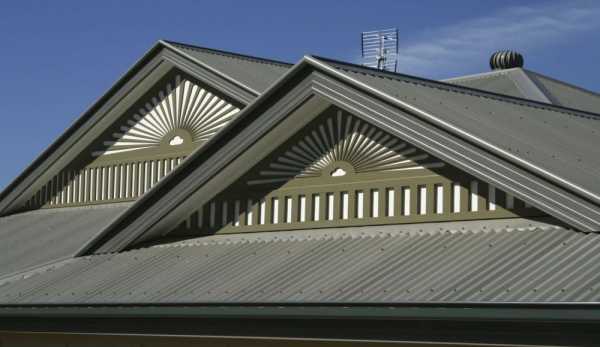

Дом, покрытый классической многощипцовой крышей

Это может быть интересно! В статье по следующей ссылке читайте про подшивку свесов крыши.

Это одна из самых сложных моделей. Ее используют, если дом имеет квадратную форму, или архитектура строения – это здание с выступами. У этой крыши есть один элемент, который подвергается большим нагрузкам от воздействия природных осадков и тающего снега. Название элемента – ендова. Располагается она между щипцами и является границей двух стыкуемых скатов двух разных крыш.

Главная задача производителя работ – полная герметизация ендовы. Поэтому в независимости от того, какой кровельный материал будет уложен на крышу дома, под него по ендове укладывают дополнительно листовое железо или гидроизоляционную прорезиненную мембрану (в два или три слоя).

Сводчатая кровля

Есть несколько кровельных конструкций, которые относятся к категории скатных, но используются в частном домостроении редко. Причина – сложность возведения и большие отходы стройматериалов. Одна из них – сводчатая. На фото ниже показана одна из ее разновидностей.

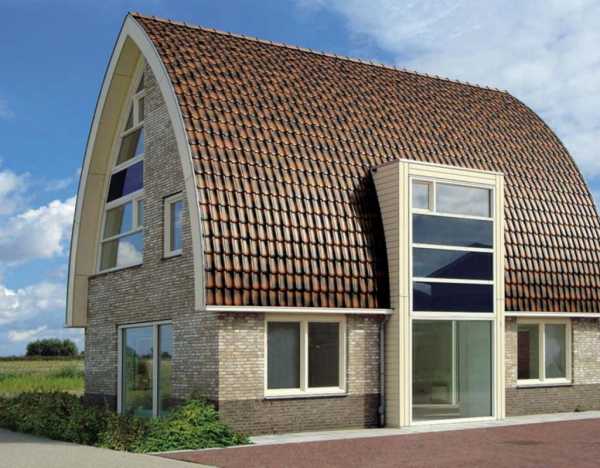

Сводчатая крыша над частным домом

Свое название эта кровельная конструкция получила за счет скругленной формы стропильной системы. Никаких острых углов и резких переходов. Отсюда и сложность сооружения. Поэтому на таких крышах используют только штучные материалы, чаще черепицу.

Бубновая разновидность

Ее еще называют крыша Судейкина в честь автора конструкции, который ее придумал в начале двадцатого века. Оригинальное сооружение, непростое, особенно в плане строительства. Здесь достаточно много элементов, которые должны собираться в определенной последовательности. Не будем глубоко вдаваться в дебри архитектурного мастерства. Рекомендуем посмотреть видео, где все четко показано.

Как собрать крышу Судейкина, смотрите в следующем видео:

Это может быть интересно! В статье по следующей ссылке читайте про проект коттеджа, выстроенного на вершине горы над городом.

Заключение по теме

Итак, нами обозначены все виды скатных кровельных конструкций. Между собой некоторые схожи. Некоторые отличаются кардинально. Но во всех них присутствуют скаты с углом наклона более 5°. Все представленные крыши обладают прекрасными эксплуатационными характеристиками, если правильно подойти к их возведению.

Прочитать позже

Отправим материал на почту

m-strana.ru

ее виды и особенности конструкции

При выборе крыши большое значение имеют ее функциональность и архитектурное оформление всего строения. Разновидностей крыш существует немало, и четырехскатные крыши среди них занимают совсем не последнее место. Они считаются самыми долговечными, и очень привлекательны.

Четырехскатная крыша имеет четыре поверхности, их называют скатами, которые наклонены по отношению к горизонту. Данный вид позволяет выполнить монтаж различных сложных форм.

Виды четырехскаток ↑

Четырехскатные крыши могут иметь различную конструкцию, и в зависимости от этого эти крыши разделяют на:

Вальмовые

Плоскости двух из четырех ее скатов выполнены в форме трапеции, а двух других –в виде треугольников. Именно последние и называют – «вальмы». Конструкция данного подвида не имеет фронтонов, мансардные или слуховые окна устраивают на скатах крыши.

Полувальмовые

В конструкции этих крыш плоскость вальм – ломаная и состоит из двух частей: нижняя – трапеция, верхняя – треугольник.

Шатровые

В данной конструкции плоскости четырех треугольных скатов стыкуются в верхней точке. В результате образуется четырехугольная пирамида, в ее основании лежит либо квадрат, либо прямоугольник – это зависит от формы дома. На таких крышах также нет фронтонов.

По мнению специалистов устройство четырехскатной крыши имеет довольно сложный этап – это устройство ее стропильной системы.Тем не менее, если изначально спроектировать ее на бумаге, выполнить подробные чертежи, тогда, имея определенные умения и знания, с этой задачей можно справиться самостоятельно.

Проект четырехскатной крыши ↑

Что необходимо учесть при проектировании четырехскатной крыши? В первую очередь – все возможные нагрузки на будущую стропильную систему. К ним относят:

• массу кровельного материала;
• массу всех слоев кровельного пирога: пароизоляцию, гидроизоляцию, утеплителя;
• ветровую нагрузку, например, для средней полосы страны при угле наклона 60-70° – 35 кг/ м², а при угле меньше 30° ее не учитывают;
• интенсивность и количество летних осадков;
• снеговую нагрузку, характерную для данного региона, например, для средней полосы страны (уклон меньше 60°) – 180кг/м², хотя временами может достигать 400кг/м², а при уклонах крыши 60-70° ее вообще не учитывают;
• вес человека при обслуживании крыши;
• дополнительное оборудование, которое предполагается установить на крыше, скажем, окна, аэраторы, лестницы и другое.

Исходя из полученных параметров и угла наклона скатов, производят расчет длины, сечения стропил, выбирают кровельный материал. К примеру,

• плоские кровли (5-18°) – требуют рулонного покрытия;
• более крутые (30-60°) – черепицу, профлист и т.д.

Проект должен включать:

• чертежи самой стропильной системы и узлов, где стропила соединяются с мауэрлатом и коньком, расположения обрешетки;
• описание технологии устройства кровельного пирога и прочих элементов крыши.

Взяв за основу детально выполненный проект можно с легкостью подсчитать необходимое количество всех материалов для стропил, кровельного пирога и другие.

Особенности конструкции стропильной системы ↑

Устройство четырехскатной крыши предполагает использование накосных стропил (их называют также диагональными), направляемых к углам строения. Учитывая, что по сравнению с обыкновенными, на диагональные приходится значительно большая нагрузка, их выполняют из двойного бруса. Накосные стропила нередко из-за большой длины делают из двух частей, соединяемых друг с другом.

Соединенные части под нагрузкой могут просесть, поэтому рекомендуется установить в области соединения прочную стойку-опору.

В конструкции стропил четырехскатной крыши используют нарожники (короткие стропила), которые верхним концом упираются в накосные, причем крепят их в разных точках, чтобы равномерно распределить нагрузку от нарожников.

Устройство стропильной системы

К монтажным работам приступают, закончив разработку проекта и комплектацию необходимыми материалами.

• Вначале устанавливают мауэрлат и закрепляют его к стенам дома – его укладывают не ближе 5 см от кромки стены с наружной стороны. Мауэрлат необходимо крепить при помощи анкеров.
• Далее выполняют разметку, монтируют стойки и устанавливают коньковый брус. В работе используют отвес. Стойки крепят при помощи специальных укосин.
• Затем приступают к установке накосных стропильных ног, с учетом будущего свеса размером 50 — 100 см.
• Далее необходимо установить нарожники и боковые стропилины, располагая их в одной плоскости. Таким образом формируют боковые скаты. При этом необходимо обеспечить параллельность стропилин, нарожников и боковых.

Закончив монтаж конструкции стропильной системы, приступают к укладке обрешетки (бруски со стороной сечения 40 или 50 мм), затем монтажу кровельного пирога и в заключении – кровельного материала.

© 2019 stylekrov.ru

stylekrov.ru

Четырехскатная крыша своими руками: устройство конструкции

Четырехскатная крыша и ее разновидности

Каждый дом венчает крыша. И выбирая среди большого разнообразия конструкций, многие останавливают свой выбор именно на четырехскатной разновидности. Устройство такой конструкции по праву считается одним из самых сложных, однако и одним из самых долговечных. К тому же четырехскатная крыша дома представляет немалый полет для творчества дизайнеров, учитывая количество всевозможных вариаций.

Виды четырехскатных крыш.

1. Шатровая четырехскатная крыша

Четырехскатная шатровая крыша представляет собой четыре треугольника, сходящиеся в одной точке, подобно вершине пирамиды. В зависимости от того, является ли основанием кровли квадрат или прямоугольник, треугольные скаты будут одинаковыми или парными соответственно.

2. Вальмовая четырехскатная крыша

Если основание дома представляет собой прямоугольник, то чаще используется вальмовая конструкция. Она представляет собой два треугольных ската, находящихся в торцах, и два фасадных трапециевидных. Треугольные плоскости называются вальмами, что и получило отражение в названии. Вальмовая конструкция олицетворяет собой прочность и эстетическую привлекательность, поэтому ее устройство очень распространено. Однако стропильная система этого вида кровли дома является довольно сложной для расчетов и возведения своими руками.

3. Полувальмовая (датская) четырехскатная крыша

Схема стропильной системы полувальмовой крыши.

Конструкция полувальмовой кровли отличается наличием ломаных поверхностей, делящих плоскость вальмы на трапецию и верхний треугольник. Устройство датской кровли характерно для регионов с сильными ветрами, поскольку подобная конструкция способна выдерживать большие ветровые нагрузки.

Четырехскатные крыши могут приобретать и более сложные формы, например, при устройстве чердачных окон с впалыми углами стыков. Создание таких конструкций своими руками — дело не из легких, но вполне осуществимых. И одним из самых важных моментов является расчет параметров возводимой крыши.

Грамотные расчеты — залог правильной конструкции крыши

До начала работ по монтажу четырехскатной крыши дома своими руками нужно создать проект собственными силами или с привлечением специализированных организаций. Проект должен содержать чертежи конструкции стропильной системы, основные узлы соединения, устройство кровельного пирога и прочих элементов крыши. Для расчетов на прочность необходимо понимать, что на стропильную конструкцию кровли постоянно воздействует большое количество нагрузок. К их числу относятся постоянные нагрузки (непосредственно вес кровли, стропил, утеплителя, гидроизоляции и т.п.), а также временные (ветровая, снеговая нагрузка соответствующего региона, летние осадки, вес обслуживающих кровлю людей). Вес составляющих кровли определяется с помощью умножения удельного веса каждого используемого материала на площадь кровли дома.

Расчет четырехскатной крыши начинается с определения угла наклона кровли. Главным критерием при выборе угла являются климатические особенности региона нахождения дома. Среднее значение угла наклона — 5-60 градусов. В регионах, которым свойственно большое количество осадков в виде дождя или снега, рекомендуется проектировать четырехскатные крыши с углом, находящимся в верхней границе диапазона, например, 45-60 градусов.

Расчет угла наклона крыши.

Так, для средней части России снеговая нагрузка по СНиПу составляет 180 кг/кв.м. при уклоне до 60 градусов, при этом не учитывается угол, превышающий значение 60-70 градусов. Для дома, расположенного на территории, подвергающейся большим ветровым нагрузкам, напротив, следует выбрать кровлю с малыми значениями угла наклона. Так, если уклон меньше 30 градусов, ветер не учитывается, в остальных случаях его значение определяется как 35 кг/кв.м. Стоит отметить, что с увеличением угла наклона возрастает количество необходимых материалов, что, соответственно, приводит к увеличению стоимости конструкции крыши, возводимой своими руками.

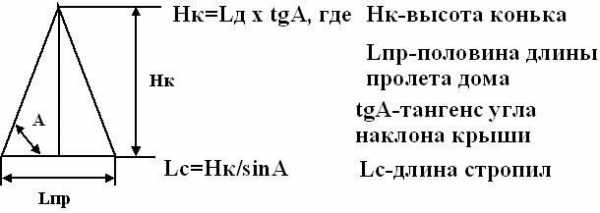

Схема расчета стропил для четрехскатной крыши.

Определив уклон скатов, необходимо рассчитать высоту кровельного конька в соответствии с тригонометрическим правилом для прямоугольного треугольника либо с помощью специальных таблиц относительных величин. Умножив половину пролета дома на табличный коэффициент, соответствующий нужному углу, можно получить необходимое значение высоты конька. Например, при угле наклона 30 градусов коэффициент 0,59, а при 25 градусах — 0,47. Так, для дома шириной 12 м высота конька составит 3,54 и 2,82 м соответственно.

Далее следует рассчитать сечение и длину стропил. Их сечение зависит от ожидаемых нагрузок и угла наклона кровли. Необходимо помнить, что запас прочности стропильных конструкций должен быть не менее 1,4. Основываясь на угле постройки, определяем высоту, ширину и длину крыши, а затем, исходя из геометрических расчетов, и остальных элементов стропильной конструкции. Площадь поверхности кровли определяется как сумма площадей всех скатов (треугольников или трапеций).

Монтаж четырехскатной крыши дома своими руками

После составления чертежа и плана конструкции, осуществления всех необходимых расчетов, пора перейти к выбору материалов и непосредственно монтажу четырехскатной кровли дома своими руками. В стропильную систему входят стропила, опорные бруски, раскосы и другие элементы, обеспечивающие жесткость всей возводимой конструкции.

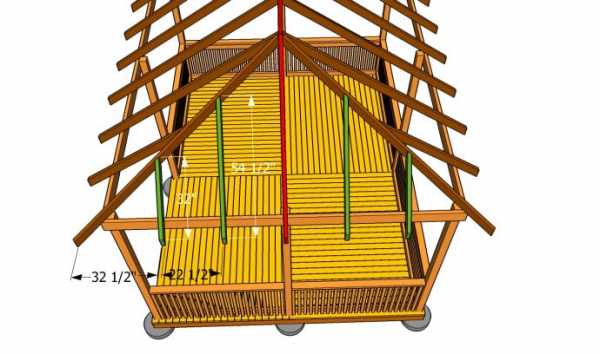

Стропильная система четырехскатной крыши.

Стропила представляют собой прямоугольный брус с сечением от 5х15 см. Это наиболее важная деталь системы, придающая ей необходимую жесткость, поэтому при покупке стропил нужно быть особенно внимательными к их качеству. Следите, чтобы брус не был влажным или имел серьезные огрехи. Поскольку кровля монтируется снизу вверх, сначала необходимо уложить мауэрлат — опорную конструкцию из бревен и бруса. Это и будет нижним каркасом кровли вашего дома. При строительстве крыши своими руками важно использовать строительный уровень для проверки правильности установки балок. Мауэрлат нужно уложить таким образом, чтобы нижний каркас кровли выходил за стены дома на 0,4-0,5 м по всему периметру здания. Между мауэрлатом и стенами необходимо выложить гидроизоляционный слой. В деревянных домах роль нижнего каркаса стропильных конструкций может играть верхний венец сруба.

Строительный пирог четрыхскатной крыши.

После укладки мауэрлата устанавливаются основные каркасные стропильные ноги, называемые накосными или диагональными. Для большей надежности вверху они могут быть дополнительно закреплены раскосами или стойками. Так конструкции придается большая жесткость и нагрузка распределяется более равномерно. При необходимости сооружаются боковые прогоны для опор стропил. Также осуществляется монтаж центральной балки на трех подпорках: посередине и с обеих сторон. Далее собирается основной каркас: к опорным балкам и коньковому прогону закрепляются наклонные (нарожные) стропила. Шаг их укладки должен быть не более 0,5 м, во избежание непрочности конструкции под действием внешних нагрузок. Чтобы избежать излишней вибрации в ветреную погоду и улучшить прочностные качества кровельной конструкции, желательно скрепить нарожные стропила между собой в метре от конькового прогона. Для этого можно использовать доски с сечением не менее 4х12 см.

При покупке материала для наклонных стропил главное, чтобы их длина не оказалась короче расчетной, но точного подбора по размеру не требуется, поскольку они все равно будут подрезаться. При сооружении четырехскатной крыши своими руками используйте больше гвоздей — конструкция должна быть предельно надежной.

После того как каркас будет собран, следует приступить к укладке пирога кровли: утеплителя, изоляции и кровельного материала. Выбор последнего напрямую зависит от угла наклона скатов вашей крыши. Рулонное покрытие применяется при строительстве плоских крыш (5-18 градусов), а черепица, профлист или асбестоцементные листы используются, если уклон скатов составляет 30-60 градусов.

При строительстве своими руками сложных конструкций, таких как четырехскатная крыша, важно понимать, что в основе такого проекта в первую очередь лежит работа головы при создании чертежей и расчетов. Лишь опираясь на полученные цифры и аккуратно реализуя проект, можно получить действительно достойный результат.

kryshikrovli.ru

Четырехскатная крыша – проекты, расчеты, система, фото

Четырехскатные

При строительстве частного дома можно использовать самые различные конструкции кровли. Все будет зависеть от размеров постройки, ее предназначения, ваших финансовых возможностей и погодных условий в регионе.

Читать далее

Четырехскатные

Четырехскатные крыши выгодно отличаются от двускатных не только своим внешним видом. Они удачно сочетают красивый дизайн и надежную защиту дома от капризов погоды, придают ему дополнительной оригинальности и шарма.

Читать далее

Четырехскатная крыша является одним из самых практичных типов, используемых в частном домостроении кровлей. Основными преимуществами такой крыши является красота и отличные теплоизоляционные свойства.

Виды четырехскатной крыши

Конструкция четырехскатной кровли — одна из самых сложных и долговечных среди всех типов крыш. Она предоставляет огромные возможности дизайнерам для создания новых необычных жилых строений. Этот тип кровли состоит из четырех скатов, два из которых — треугольные, а два — трапециевидные. Определившись с типом крыши и разработав проект четырехскатной крыши, можно начинать ее строительство.

При создании крыши такого типа используют 3 основных вида кровли:

1. Шатровая — скаты которой представляют собой 4 треугольника, сходящиеся в одной точке. Благодаря такому расположению образуется красивая пирамида. От основы такого вида крыши зависит ее форма.
2. Самый сложный вид четырехскатных крыш – вальмовая — используется на строениях прямоугольной формы. Состоит из нескольких треугольных и 2 трапециевидных скатов. Считается наиболее практичным видом кровли, несмотря на небольшие проблемы при строительстве.
3. Полувальмовая (датская) крыша — состоит из нескольких неровных поверхностей, делящих плоскость кровли на треугольники. Этот вид конструкции лучше всего подходит для домов в северных широтах.

Расчет четырехскатной крыши

Предварительно осуществляются проектные работы: составляется расчет четырехскатной крыши и создается ее чертеж. В проекте определяют основные параметры – уклон, тип кровли, нагрузки атмосферных осадков, использование чердачного помещения под мансарду. Например, в северных широтах уклон делают меньшим — из-за постоянных сильных ветров, а максимальный уклон делают при больших нагрузках кровли. От угла уклона зависит, в свою очередь, тип кровельного материала.

Для уклона до 10 градусов можно использовать листы шифера или рулонные кровли, для уклона до 60 градусов подойдет металлочерепица или натуральная кровля.

Также определяют тип использующейся стропильной системы четырехскатной крыши.

Устройство четырехскатной крыши

Для возведения крыши такой конструкции используются диагональные (накосные) стропила, направленные в углы дома. Из-за веса крыши их делают из двойного бруса. Еще одной особенностью стропильной системы этих крыш является использование нарожников (укороченных стропил), упирающихся в диагональные стропила. Такая конструкция выдерживает очень большую массу.

Иногда при строительстве таких крыш большой площади вместо деревянных используют более прочные стальные элементы.

После строительства стропильной системы на нее укладывают сверху гидроизоляцию (прикрепляют строительным степлером), и изготавливается обрешетка. Далее приступают, непосредственно, к монтажу выбранного кровельного материала.

Подробнее посмотреть этапы создания четырехскатной крыши на фото можно на нашем портале в данной рубрике.

www.krovlyakrysh.ru

конструкция стропильной системы, расчет, монтаж

Кровля – не основа дома, но такая же значимая часть жилья, как и фундамент.

Благодаря крыше дождевая вода, снег не попадают внутрь жилья.

В связи с этим кровля должна быть выполнена соответствующим образом, чтобы имели место такие показатели, как огнестойкость, практичность, устойчивость к влаге и респектабельная эстетичность.

Всё это и многое другое может предложить четырехскатная кровля, а поэтому внимательного рассмотрения достойна вся информация, касающаяся данного типа крыши.

О разновидностях четырехскатной крыши вкратце

Всего можно выделить несколько разновидностей кровли данного типа, каждая из которых предполагает собственные преимущества.

Рассмотрения заслуживают три вида крыши рассматриваемого типа:

1. вальмовая крыша;
2. полувальмовая;
3. шатровая.

Вальмовая конструкция предусматривает четыре ската, из которых пара скатов является плоскостями трапециевидной формы, а другая пара выполняется в виде треугольников.

Фронтоны в таком виде конструкции не предусмотрены, в то время как мансарды и слуховые окна монтируются на скатах.

Отметим, что треугольные скаты именуются вальмами.

Относительно полувальмовых конструкций кровли, то они представляют собой крышу, имеющую ломаную плоскость.

Состоит полувальмовая кровля из верхнего треугольника, а также трапеции.

Шатровый тип представляет собой плоскости треугольной формы в количестве четырех единиц.

Данные плоскости соединяются в верхней точке, при этом образовывается четырехугольная пирамида с основанием в форме квадрата, либо прямоугольника.

В этом случае конструкция также не предусматривает фронтоны.

Принято считать, что стропильная конструкция вальмовой кровли наиболее сложная в исполнении, но вместе с этим обладает рядом неоспоримых преимуществ, которые отсутствуют у «конкурентов».

Фотографии

Четырехскатная крыша украшает любое сооружение.

Очень эффектно смотрится при покрытии металлочерепицей.

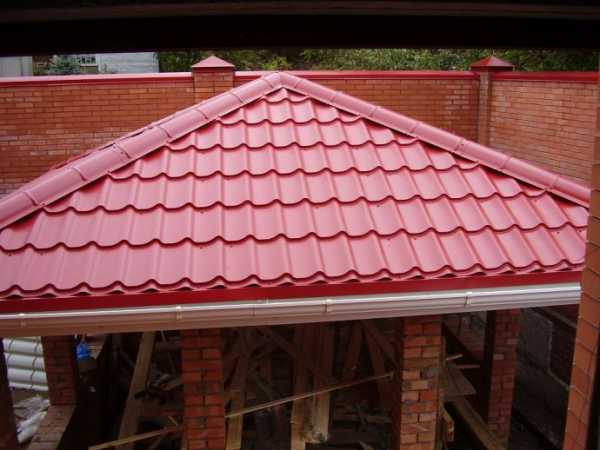

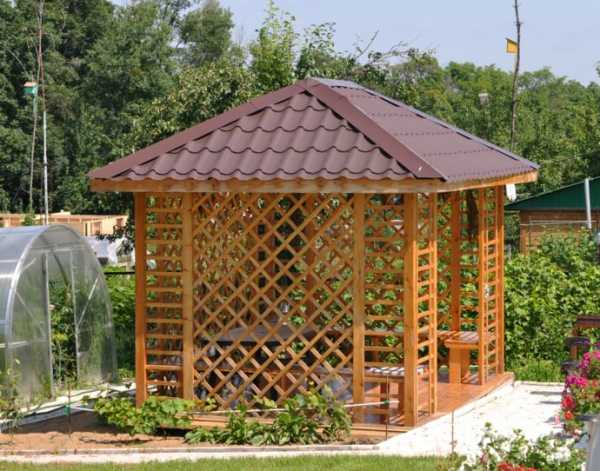

Четырехскатная крыша для беседки

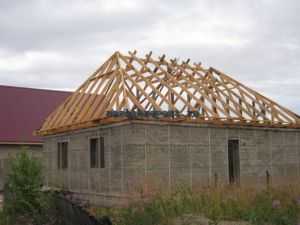

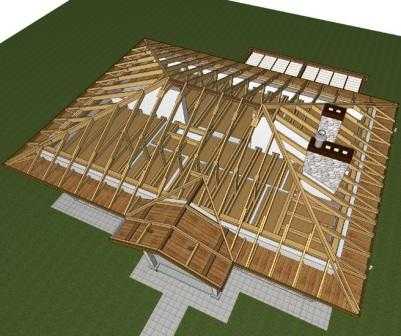

Стропильная система четырехскатной крыши

Стадия проектирования: расчетная часть

Прежде чем приступать к строительству кровли, необходимо произвести качественный расчет потенциальной конструкции, после чего выполнить чертеж кровли.

Данный тип крыши может иметь угол наклона в пределах 5 — 60º.

Стоит отметить, что угол наклона скатов зависим от атмосферных нагрузок региона, в котором возводится строение.

Также на угол скатов оказывают влияние тип применяемого материала и предназначение чердака.

Полезно знать, что при существенных нагрузках осадков уклон крыши может равняться 45 — 60º.

Наклон и его острота влияют на выбор кровельного материала.

Таким образом, если наклон равен 5 — 18º, выбирается рулонное покрытие.

Кровельный металл, асбестоцементные листы рекомендуется применять при возведении крыши с диапазоном наклона 14 — 60º.

Относительно черепичной крыши, то она предусматривает угол 30 — 60º.

Дополнительно о размерах листов шифера.

Об устройстве обрешетки под металлочерепицу в статье: http://proroofer.ru/montaz/montazh-krovli/obreshetka-pod-metallocherepicu.html. О расчете и выборе шага обрешетки.

О полувальмовой крыше здесь. Рассмотрена конструкция стропильной системы.

Высота кровельного конька рассчитывается после того, как выбран угол наклона скатов крыши.

Расчет в таком случае производится при помощи тригонометрического выражения для прямоугольных треугольников.

Составление проекта четырехскатной кровли начинается с расчета стропил.

Отметим, что сечение стропил определяется, опираясь на совокупность ожидаемых нагрузок (массы конструкции стропил, ветровых, а также снеговых нагрузок, пирога крыши), угла наклона.

Потенциал прочности стропил должен составлять не менее 1.4.

Обратить внимание стоит на то, что между стропилами шаг определяется благодаря расчетам.

Несущая способность рассматриваемой части кровли также подтверждается расчетом.

На этапе проектирования решается вопрос относительно того, какие стропила использовать – висячие либо наклонные.

Вдобавок, этап проектирования предусматривает выяснение того, есть ли необходимость в применении дополнительных элементов (раскосов, затяжек).

В том случае, когда выясняется, что стандартные габариты пиломатериалов не подходят для потенциальной крыши, то предусматривается изменение размеров.

К примеру, имеется возможность наращивания длины стропил, либо освобождение балок, их усиление.

Также в числе доступных возможностей есть использование клеевых стропильных ног.

Стропильная система

Стропильная система может быть двух видов — шатровой, а также вальмовой.

Стропильная кровля шатрового типа состоит из четырех треугольных поверхностей — вальм, а вальмовый тип системы предусматривает два трапециевидные ската, а также два треугольника.

Обустройство стропильной системы четырехскатной конструкции достаточно сложно технологически, но вместе с этим радует результатом по окончании строительства.

Воздействие нагрузок

Во время выполнения проектирования шатровой конструкции крыши требуется брать во внимание, что на нее будут воздействовать периодические, а также временные нагрузки.

К числу постоянных нагрузок можно отнести стропильную систему, кровельные материалы.

Что касается временных нагрузок, то они представляют собой осадки в виде снега и дождя, ветер, массу необходимого оборудования, массу людей, выполняющих обслуживание кровли.

Стоит знать следующее:

• Если имеется уклон крыши, превышающий 70º, нагрузка снега не берется во внимание.
• При уклоне менее 30º воздействие ветра отсутствует.
• Если наклон кровли менее 60º, понадобится брать во внимание снеговую нагрузку, которая наблюдается в средней полосе России соответственно СНиПу. Таким образом, нагрузка составляет 180 кг/кв. метр.
• Нагрузка ветра в средней полосе России составляет 35 кг/кв. метр.

Массу материалов определяют расчетным путем: на площадь кровли умножается удельный вес каждого строительного материала.

Масса дополнительного обустройства определяется в индивидуальном порядке для каждой крыши.

Монтажные работы

Четырехскатная крыша конструктивно представляет собой, помимо стропил, еще опорный брус, именуемый мауэрлатом и укладываемым на стены.

Данный опорный брус располагается строго горизонтально таким образом, чтобы не нарушалась геометрия кровли в будущем.

По опорному брусу укладываются потолочные балки.

В случае если строение выполняется из дерева, стропила фиксируются к венцу сруба, расположенного сверху.

Основная особенность кровли рассматриваемого типа – правильный монтаж накосных стропил, представляющих собой коньковый брус.

Для определенности и правильности выполнения монтажной работы стоит ознакомиться с полезными советами.

Необходимо учитывать следующее:

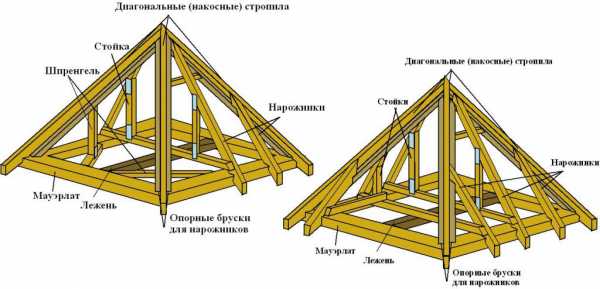

1. Диагональные стропила должны укрепляться еще посредством нарожников, являющихся укороченными стропильными ногами. Они также крепятся к мауэрлату и выполняют поддерживание накосных стропил.

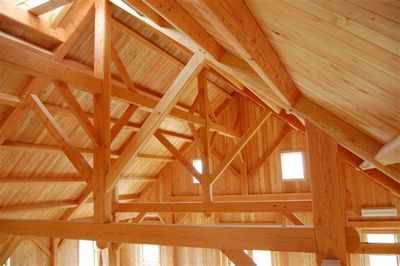

2. Если предстоит обустройство значительной площади кровли, устраивают шпренгельные фермы, принимающие часть нагрузки на себя, направленных от накосных стропил.
3. Шпренгельные фермы должны выполняться с затяжками, на которые выполняется упор этих же ферм. Возможна их фиксация на существующие продольные или поперечные балки.
4. Помимо всего предусматривается монтаж систем подкосов, ригелей, затяжек, ригелей, создающих жесткий каркас.
5. Диагональные стропила фиксируются к коньковому прогону, опирающемуся на продольную балку перекрытия. Крепление выполняется вверху конькового прогона.
6. Концы накосных стропил снизу связываются с опорной балкой посредством специализированных врубок, врезок, которые дополняются фиксирующими элементами.
7. По окончании выставления и укрепления диагональных стропил можно приступать к монтажу рядовых стропил, при этом шаг между ними должен определяться путем использования расчетов. Расчеты выполняются в зависимости от степени и силы нагрузок, типа материала, но зачастую показатель не превышает 70 сантиметров.
8. Накосные стропила соединяются между собой посредством горизонтальной стяжки вверху (стяжка именуется ригелем).
9. Ригель выполняется из доски сечением 12 х 4 сантиметра. Ригель располагается на расстоянии одного метра от верхней части конька. Основной задачей ригеля является увеличение сопротивления ветровым нагрузкам.

Внимательно относитесь к соединениям мауэрлата и стропильных ног.

Стоит отметить, что соединения являются основными точками, отвечающими за прочность стропильной системы.

Относительно свеса, то он должен регулироваться длиной диагональных стропил, а из-за этого иногда стропильные доски удлиняются скреплением двух досок между собой.

После того как установлена стропильная система, выполняется обрешетка, гидроизоляция, пароизоляция, контробрешетка.

Монтажные работы, проектирование, расчеты и многое другое, что касается возведения дома и крыши, должно выполняться ответственно.

Помните о том, что в строительстве не бывает незначимых этапов.

Видео о выполнении чертежа конструкции четырехскатной крыши.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Стропильная система четырехскатной крыши: устройство, конструкция, схема, монтаж

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Существует несколько типов крыш, они различаются по форме и количеству скатов. В этой статье мы рассмотрим подробнее одну из разновидностей – четырехскатную, узнаем, что представляет собой стропильная система четырехскатной крыши и в чем особенности ее монтажа.

Виды четырехскатных крыш и стропильных систем

Вальмовая крыша

Кровля вальмового типа представляет собой образованную из четырех элементов конструкцию. Два ее ската имеют форму трапеций, и два других – треугольников.

В крыше нет фронтонов, что делает ее экономичнее по сравнению с двухскатной. Чердачные смотровые окна располагают в данном случае непосредственно в скатах. Элементы треугольной формы называются вальмами.

Существует также и шатровый тип четырехскатной крыши. В этом случае, в отличие от вальмового типа, все четыре ската имеют форму треугольников, сходящихся в одной точке. Шатровые крыши также не имеют фронтонов, поэтому экономичны в монтаже.

Однако, устройство четырехскатной крыши таково, что требует установки достаточно сложной стропильной системы и тщательной подгонки кровли. Что касается принципа крепежа стропил, то различают висячий и наслонный способы.

Система висячего типа достаточно сложна как в изготовлении, так и в ремонтных работах. Делают такую конструкцию опирающейся на наружные стены и используют в случае, если внутренние несущие стены отсутствуют.

Наслонная система стропил – более простой и дешевый вариант. Ее принято устанавливать на доме с промежуточными опорами столбчатого типа, которые расположены на бетонном перекрытии, и средней несущей стенкой.

При установке дополнительной опоры длина пролета, перекрытого стропилами, увеличивается. Систему целесообразно делать при уклоне четырехскатной крыши до 40°.

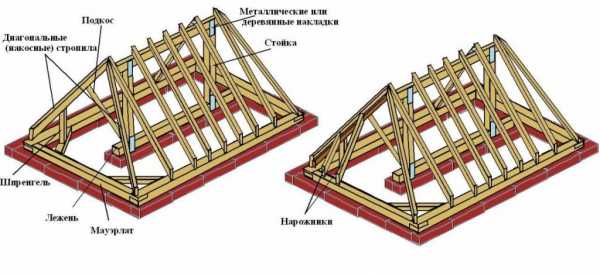

Стропильная конструкция вальмовой кровли

Четырехскатная крыша

В стропильных системах крыш различного типа можно наблюдать довольно много различий и особенностей. Стандартная конструкция четырехскатной крыши такова, что обязательно должны присутствовать накосные стропила, направленные к углам дома.

Накосные стропила часто называют диагональными. Обычно их изготавливают из двойной доски или бруса, так как на них приходится основная нагрузка. Диагональные стропила имеют самую большую длину по сравнению с остальными, поэтому нередко их делают состоящими из двух частей.

Обратите внимание! При этом рекомендуется подпирать стык двух элементов стойкой-опорой для повышенной надежности. Опору желательно располагать на расстоянии в одну четвертую длины диагонального стропила от конькового элемента.

Важно отметить еще одну немаловажную особенность системы стропил для вальмовых кровель – необходимость дополнительных стропил, которые короче обычных.

Нарожники – так называются эти угловые стропила, опирающиеся верхними концами на диагональные. Для равномерного распределения нагрузки на накосные стропила нарожники монтируются таким образом, что соединяются с ними в разных местах.

При длине диагональных стропил более 7метров, желательно установить дополнительную стойку под низ стропила. Другим концом ее, возможно, опереть на балку перекрытия, если балка достаточной толщины, либо на шпренгель – балку, уложенную в углу строения на смежные стены.

Стойку, возможно, установить на перекрытие, если оно сделано из железобетона, но стоит учитывать гидроизоляцию и прокладки из дерева. Для усиления шпренгеля можно использовать подкосы, тогда получится шпренгельная ферма.

Если вам попалась на глаза схема четырехскатной крыши, вы наглядно можете рассмотреть, что накосные стропила возможно прикрепить к коньку тремя способами.

• При выполнении одного конькового прогона стропила можно стыковать, сделав под прямым углом двойной срез, затем прикрепить их на прогонные консоли.
• Если конструкция выполняется с двумя прогонами, то на их консоли монтируется шпренгель вместе со стойкой, она в этом случае будет служить основанием для надежного упора диагональных стропил, сделанных их досок.
• Стропила не из досок, а изготовленные из бруса опираются на толстую короткую доску, прибитую к основным стропилам скатов, имеющих трапециевидную форму. В случае если ваша вальмовая крыша имеет разновидность, называемую датской, прибоина из короткой доски делается длиннее и прикрепляется намного ниже конька. Диагональные стропила крепятся в местах стыков боковых стропил с прибоиной. В этом варианте фронтальные скаты получаются трапециевидной формы, как и боковые, а вверху возможно сделать чердачные окна.

Вариант такой кровли, как четырехскатная вальмовая крыша, считается одним из самых популярных, так как не только эстетически привлекательна, но и надежна и долговечна. Поэтому такой тип кровель чаще всего можно встретить на загородных домах, дачах и коттеджах.

Стропильная система крыш шатрового типа

Четырехскатные кровли шатрового типа не менее популярны благодаря своей простоте и надежности. Если вам предстоит выполнять монтаж стропильной системы четырехскатной крыши этого типа, то следует учесть некоторые отличия от монтажа вальмовой конструкции.

У шатровых крыш своими руками отсутствует коньковый прогон, в этом их главное отличие от других. Четыре основных диагональных (накосных) стропила прочно соединяются в одной, самой верхней точке конструкции.

Большой плюс, если есть возможность установить в центре еще одну стойку, подпирающую соединенные вместе накосные стропила. Тогда конструкция приобретет дополнительную прочность.

Обратите внимание! Если стойку установить нет возможности по разным причинам, придется собирать стропильную систему из подвешенных стропил. Но в этом случае придется вводить дополнительные модули – стойки, затяжки и прочие элементы, укрепляющие конструкцию.

Главные, центральные стропила устанавливают от верха системы до стен, строго под прямым углом. Параллельно основным стропилам монтируют нарожники, усилив заранее диагональные стропила с помощью черепного бруса.

Если брус не применяют, нарожники возможно врубить в диагональные стропила, либо подрезать под плоскость накосных стропил и прибить гвоздями.

Эти методы применимы для монтажа крыш частных домов, но неприемлемы для больших зданий, по причине недостаточной прочности конструкции для тяжелых покрытий.

Перекрытия, выполненные из железобетона, позволяют подложить под основную и дополнительные стойки лежень, который располагают на двойном гидроизоляционном слое. Гидроизоляция предотвратит гниение деревянной конструкции.

Накосные стропила большой длины следует дополнительно укрепить, установив по углам конструкции шпренгельные фермы. Их располагают по тому же принципу, как и при монтаже вальмовой крыши. Шпренгели намного усилят конструкцию и продлят срок ее службы.

Стропильная система двухскатной ломаной кровли

Схема крыш

Самой простой крышей, применяемой в строительстве практически повсеместно, можно считать двухскатную крышу. Состоящая из двух скатов, расположенных наклонно, она встречается на небольших дачных домах, загородных коттеджах, банях, хозяйственных помещениях.

Максимально простая и очень надежная, она позволяет применять любой кровельный материал, а ее монтаж под силу даже неискушенному в строительных делах домовладельцу.

Ломаный тип крыши – конструкция уже более сложная, требующая более внимательного отношения при монтаже. Поэтому, стропильная система ломаной двухскатной крыши нуждается в более тщательных расчетах.

Обычно этот тип кровли применяют в том случае, если хотят использовать чердачное помещение как полезную жилую площадь. Конструкция представляет собой два ломанных ската, пологих по верху, от конька, и крутых после перегиба.

Хотя подобная форма достаточно оригинальна и во многом привлекательна, монтаж стропильных систем сложен, и требует большого количества укрепляющих модулей.

Однако для тех, кто хочет не только сделать дом красивым, но и использовать максимум площади под жилую, этот вариант можно назвать приемлемым.

Обратите внимание! Таким образом, если вы задумали делать простую двухскатную крышу, то вполне сможете справиться с монтажом стропильной системы самостоятельно. Выполнять строительство ломаной крыши лучше при помощи специалистов. Или, по крайней мере, сделать предварительный чертеж и расчеты будущей конструкции, посоветовавшись с профессионалами.

Общие правила и рекомендации

При самостоятельном изготовлении и монтаже стропильной системы, такой крыши, как вальмовая четырехскатная крыша, важно придерживаться некоторых правил. Соблюдая их, вы удачно проведете строительные работы.

1. Определитесь, какой тип системы вас больше всего устраивает.
2. Сделайте, по возможности, чертеж будущей кровли.
3. Решите, каким должен быть угол двухскатной крыши или наклон многоскатной.
4. Выберите тип стропильной системы. Если у вас небольшой дом, можно выполнить висячий тип системы. Если же строение достаточно большое и есть центральная, одна или несколько несущих стен, необходима наслонная система.
5. Просчитайте метраж необходимого материала, а также толщину досок и бруса, которые пойдут на изготовление стропил. Помните – экономить на материале в этом случае ни в коем случае нельзя. Недостаточно прочные стропила просто не выдержат вес будущей кровли.
6. Приобретите заранее все необходимые инструменты, а также гвозди, шурупы и прочее.
7. Основную часть стропильной конструкции легче собирать на земле. Смонтируйте все, что возможно, внизу, затем поднимите конструкцию, и продолжайте монтаж уже на крыше.
8. Надежно закрепляйте друг с другом все элементы конструкции, проверяя в процессе прочность и точность креплений.
9. Соблюдайте технику безопасности, ведь вам придется работать на достаточно большой высоте. Поэтому, желательно подстраховать себя прочным

krovlyakryshi.ru

устройство, чертеж, стропила, проекты многоскатных кровель

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Когда вами обустраивается крыша четырехскатная своими руками, она должна иметь не только устойчивость, прочность, огнестойкость и предоставлять надежную защиту от воздействий окружающей среды. Важны также и ее респектабельный внешний вид, индивидуальность и выразительность, иными словами – дизайн кровли.

Крыша подобного типа при ее монтаже требует хороших навыков и опыта работы, потому как ее стропильная система довольно сложная.

О разновидностях четырехскатных кровель

Четырехскатные крыши делятся на несколько основных разновидностей.

Вальмовая конструкция крыши самим видом подчеркивают свои защитные функции. Их образуют две трапециевидные фасадные плоскости- ската и две треугольные торцовые.

Фронтонов подобные кровли не имеют, чердачные окна делаются прямо в их скатах. Треугольные плоскости и называются вальмами.

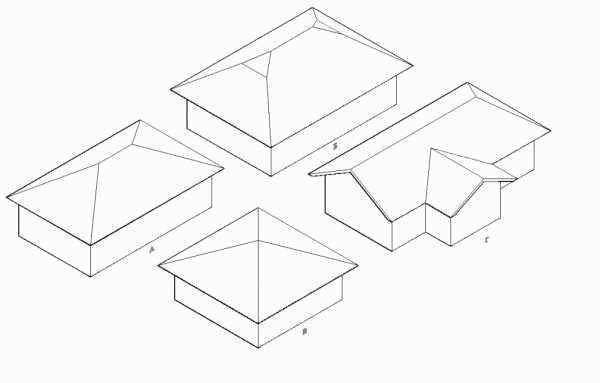

Разновидности четырехскатных кровель.

Так как фронтонов нет, такая кровля экономичней двускатной по затратам стеновых стройматериалов. Однако наклонные ребра на стыке вальм и фронтальных скатов  требуют монтажа сложных стропил, а также дополнительной подгонки кровельных  материалов.

Иными словами стропильная система вальмовой крыши — одна из сложнейших.

Скаты, имеющие разные уровни наклона, создают вальмовую ломаную крышу.

Мансардная вальмовая кровля имеет ломаные скаты, которые могут быть дополнены над фасадами треугольными небольшими вальмами.

Полувальмовая (датская) кровля имеет фронтон, как у двускатной крыши, который сверху венчает небольшая вальма. Она защищена коньком двускатной кровли от повышенных ветровых нагрузок. Поэтому, чаще всего, подобное устройство крыши четырехскатной используется в регионах, в которых постоянно дуют сильные ветра.

Конструкции шатровой крыши своими руками по сути пирамидальные: их четыре ската треугольной формы вершинами своими сходятся в одном месте. Подобные кровли также не имеют фронтонов и используются для небольших построек, имеющих форму равностороннего многоугольника либо квадрата. Недостаток конструкции – сложность монтажа стропильной системы.

Проектирование и расчеты

Перед началом работ по обустройству кровли, нужно ее спроектировать и осуществить расчет будущей конструкции, а также сделать чертеж четырехскатной крыши.

Уклон скатов подобной кровли может варьироваться от 5º до 60º и зависит от атмосферных нагрузок, предназначения чердака и типа кровельного материала.

Обратите внимание! В районах, где часты сильные ветра, либо климат предполагает малое количество осадков, наклон кровли делается небольшим. При значительных снеговых нагрузках и частых дождях, наклон скатов должен быть существенным — от 45º до 60º.

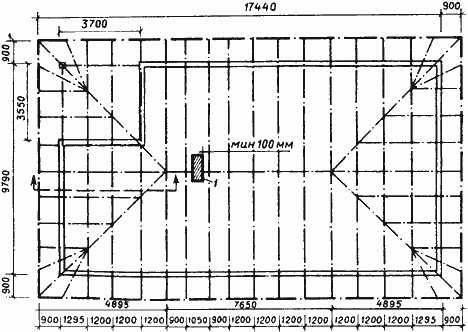

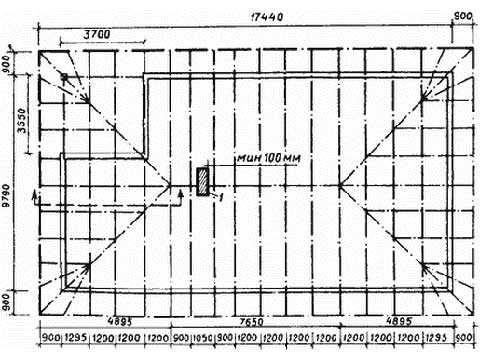

Чертеж вальмовой кровли

Угол наклона влияет и на выбор материала для крыши. Если он составляет 5/18º, то рекомендуется рулонное покрытие, асбестоцементные листы, кровельный металл диктуют уклон в 14/60°, если крыша черепичная, он должен быть 30/60°.

Высоту кровельного конька при избранном вами уклоне скатов можно рассчитать по тригонометрическому выражению для прямоугольных треугольников.

Начинают составлять проекты домов с четырехскатной крышей с расчета стропил. Сечение их определяется, в зависимости от совокупности ожидаемых нагрузок (веса стропильной конструкции, пирога кровли, ветровых и снеговых нагрузок), а также степени уклона крыши.

При этом запас прочности стропил должен составлять не меньше 1.4. Расчеты определяют и шаг меж стропилами, помогают проверить их несущую способность.

В ходе проектирования решается, какие использовать стропила четырехскатной крыши — наслонные или висячие. Выясняется, есть ли нужда в дополнительных элементах: раскосах, дающих возможность уменьшить нагрузки на стропила, либо затяжках, препятствующих расшатыванию конструкции.

Если выясняется, что стандартные размеры пиломатериалов не подходят для вашей будущей кровли, то ее проект определяет меры по их изменению. Например, можно нарастить длину стропил, или сдвоить балки и тем самым их усилить. Существует возможность применения клееных (наборных) стропильных ног – они и мощнее и длиннее обычных.

Нагрузки на стропильную систему

На стропила воздействуют как постоянные, так и временные нагрузки. Первые из них – это масса кровли, контр-обрешетки, обрешетки, стропил и прогонов. Вторые – ветер, снег, и полезные нагрузки.

Расчетный параметр снеговых нагрузок для Средней полосы РФ по СНиП 2.01.07-85 – это 180кг/м² (горизонтальная проекция крыши). Накопившийся снеговой мешок в состоянии увеличить эту величину до 400/450кг/м².

Если наклон крыши превышает 60°, то снеговая нагрузка при расчетах не учитывается.

Расчетная величина ветровых нагрузок для той же Средней полосы России — 35кг/м². Когда проектируется имеющая уклон менее 30º четырехскатная крыша — чертеж ее поправку на ветер не учитывает.

Параметры описанных нагрузок могут корректироваться за счет поправочных коэффициентов, принимая во внимание местные условия климата. Общая масса крыши вычисляется, исходя из используемых материалов и площади сооружения.

Полезная нагрузка на систему стропил вводится в расчеты, если к фермам подвешиваются потолки, устанавливаются водогрейные баки, вентиляционные камеры и пр.

Обратите внимание! При проектировании стропильной системы производятся два расчета. Первый из них — на ее прочность. Он должен гарантировать, что стропила не сломаются. Второй выясняет степень их деформации при избираемых параметрах. Например, для мансардных кровель прогиб стропил не должен быть больше 1/250 от их длины.

Сейчас в качестве стропил большинство застройщиков используют либо прямоугольный брус, который имеет сечение, соответствующее рассчитанным нагрузкам либо доски с сечением в 5×15, 5×20см, по мере необходимости сплачивая их.

В основном применяются пиломатериалы из  хвойных пород – ели, сосны, лиственница, не имеющие пороков, с показателями влажности не больше 18/22%.

Чтобы повысить жесткость и неизменность геометрии стропильной системы, когда делается многоскатная крыша, на отдельных ее участках вводятся стальные элементы.

Например — как опоры под самые нагруженные прогоны конька. Пролеты меж частями из металла заполняются деревянными элементами. Такие комбинированные конструкции не только более прочны, чем полностью деревянные, но и дают возможность стропилам функционировать по безраспорно-наслонной технологии.

Монтаж стропильной системы

Стропильная система четырехскатных крыш состоит из стропил, опорных брусков, раскосов, и прочих элементов, нужных для придания жесткости конструкции.

Стропильная система

Стропила должны иметь сечение от 5×15см, это придаст надежность собираемой конструкции. Приобретая пиломатериал для стропил, не берите мокрый, крученый и имеющий серьезные пороки.

Монтаж кровли производится снизу вверх. Сначала укладываются опорные балки (мауэрлат), на которых будут устанавливаться стропила.

Таким образом, вы получите нижний каркас. Обязательно проверяйте правильность установки балок строительным уровнем. Нижний каркас должен выходить за плоскость стен здания на 40/50см.

Если здание имеет деревянные стены, то надобность в опорных балках отпадает, потому, как роль мауэрлата будет играть верхний из венцов сруба (брус или бревно).

Затем из каждого угла ставятся основные каркасные стропильные ноги, их называют накосными или диагональными. Верхние стороны стропильных ног, если возникает необходимость, можно поддержать системой раскосов и стоек.

Их задача, когда сооружаются многоскатные крыши — разгрузить стропила, перераспределив нагрузки на внутренние стены либо опорные столбы, а кроме этого — придать конструкции жесткость.

В местах, где нет несущих стен, пятки стропил можно опереть на продольные балки, называемые боковыми прогонами, длина их ограничена воздействующей на них нагрузкой.

Помимо этого монтируется балка и по центру, она ставится на трех подпорках: посередине и с двух сторон.

Именно высота накосных стропил, а также горизонтальная верхняя балка (коньковый прогон) и определяют параметры высоты и степень наклона кровли.

Вслед за тем, как будут установлены направляющие стропила, можете приступать к выстраиванию основного каркаса. Наклонные стропила, называемые нарожными, закрепляются к опорным балкам и к коньковому прогону.

Устанавливайте их с шагом в 40/50см, больше не желательно, потому как промежутки будут слишком велики и стропильная система может однажды не выдержать нагрузок от выпавших в зимний период осадков.

Когда делается четырехскатная крыша то, следует примерно в одном метре от верхней стропильной балки скрепить меж собой наклонные стропила.

Можно сделать это при помощи досок, сечением не менее 4×12см. Эта операция необходима для придания конструкции дополнительной жесткости, чтобы кровля спокойно выдерживала ветровые нагрузки и не создавались нежелательные вибрации.

Подбирать нарожные стропила по длине не обязательно, они все равно будут обрезаться, главное, чтоб они не оказались короче.

Когда вами будет делаться четырехскатная крыша своими руками, не экономьте гвозди, помните, что конструкция постоянно подвергается тем или иным нагрузкам, поэтому должна быть предельно надежной.

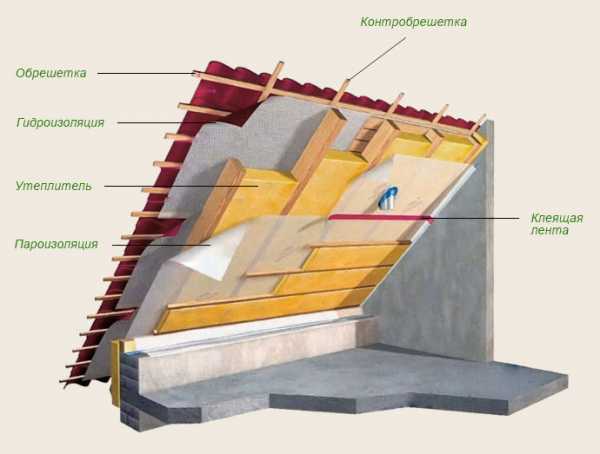

Когда каркас будет собран, можете приступать к сооружению пирога кровли.

krovlyakryshi.ru
