С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.



Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).



Происхождение разнообразных названий



Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.

Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.

В наше время электрики используют более прогрессивные способы

соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробки распаячными.

Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:

Отличительные черты



Называемые по-разному распределительные коробки различаются по другим признакам:

1) Размер, форма;

2) Материал изготовления;

3) Предназначение;

4) Способ монтажа относительно скрытой или открытой проводки;

5) Материал стены, в которую монтируется скрытая коробка;

6) Степень электрической защиты по IP;

7) Количество подключаемых кабелей;

8) Наличие встроенных клемм, шин подключения;

9) Характер распределения: вводная, проходная, концевая.

10) Способ монтажа защитной крышки.



Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:

1) от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;

2) степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;

3) от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;

4) тип проводки определяет форму и внешний вид коробки.

Таблица степеней защиты





Требование по установке распределительных коробок

Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.

Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.

При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.

Обгоревшая проводка



Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.

Еще один вариант с ВАГО

** Клеммники WAGO – это надежные соединители жил проводки. В их технологии винтовое соединение не применяется.



Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.



Коробка для электропроводки скрытого типа
Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.



Распредкоробка скрытого типа



Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.

Коронка на 60 мм



Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительные коробки больших диаметров: 70, 80, 100 мм.

Установка коробки распределительной

​

Виды рапределительных коробок

Коробка для наружной электропроводки

Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.

Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.



Распредкоробка с клеммником



Различные виды распредкоробок в зависимости от предназначения:

Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.

Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.

Фото УК2П



Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:

Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.

Распредкоробка для гипсокартона со специальны прижимными лапками



При монтаже открытой проводки на полу используют напольные распредкоробки:

Если проводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками

Распред коробка с люком



Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.



Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками





Водонепроницаемая распред коробка



Взрывозащищенная распределительная коробка





Огнестойкая распределительная коробка

Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.



Мы разрабатываем каждый узел отдельно для того, что бы монтаж видеосистемы наблюдения был выполнен качественно. Позвоните нам (812) 903 — 04 — 75 !

neva-control.ru

Виды распределительных коробок для соединения электрической проводки

Коробка распределительная, ответвительная, распредкоробка или распаячная – это одно и то же наименование изделия, предназначенного для соединения проводников в соответствии с принципиальной электрической схемой объекта, их защиты от внешнего воздействия, повреждений. Они устанавливаются как снаружи здания, так и в помещениях объекта, который электрифицируется.

Внешний вид коробок распределительных

Виды изделий

Распределительные коробки для электропроводки принято классифицировать по следующим признакам:

• материалу;
• способу монтажа;
• конструкции;
• степени защиты.

Материалом для изготовления изделия является сталь, сплавы алюминия или пластик (полипропилен или фторопласт). Металлические коробки применяют в случае использования бронированного кабеля или уложенного в металлическую трубу, пластиковые – только с проводниками, имеющими изоляцию, выполненную из полимерного пластика. Он обязательно должен быть самозатухающим, иметь соответствующую прочность и работать в диапазоне температур от минус 25 ⁰С до 60 ⁰С без нарушения формы.

Металлическая коробка обязательно подлежит заземлению.

По способу монтажа изделия выпускаются для скрытой и открытой проводки. Это зависит от вида монтажа, который применяется на объекте. В некоторых случаях могут применяться оба случая. Установка устройств для скрытой проводки производится в отверстие в стене, а для открытой проводки – на поверхность стены или потолка, при этом применяется соединительный крепеж в виде дюбелей и саморезов. Соединение проводов по схеме выполняют после установки распределительной коробки и надежного ее закрепления. Соединяют их чаще всего с помощью пайки, а также с помощью специальных зажимов с обязательной изоляцией оголенных проводов, опрессовкой с последующей пайкой или сваркой. Заизолированные провода не должны контактировать друг с другом. Необходимо помнить, что вся сеть разбивается на группы – для питания выключателей, розеток, осветительных ламп, энергоемких устройств.

Подвод проводов к наружной распредкоробке

Распредкоробки выпускаются производителями с разной степенью защиты, что позволяет их устанавливать в помещениях с различной степенью влажности и загрязненности. Согласно стандарту МЭК 60529, степень защиты может быть IP20 (для монтажа внутри зданий с нормальными климатическими условиями), IP54 и IP55(для установки снаружи зданий и в помещениях запыленных, влажных, с парами летучих соединений).

Устройство

Являясь соединительным элементом электропроводки, коробка по форме может быть круглой, квадратной, прямоугольной, восьмиугольной.

Коробка состоит из 2 частей: корпуса и крышки.

Устройство простейшей ответвительной коробки

В крышке, которая имеет не только защитную функцию, но и декоративную, имеются отверстия для ввода проводников. Для настенного монтажа изделия снабжаются крепежными винтами. Последнее ноу-хау – это трехзаходные винты, которые быстро вкручиваются, что значительно ускоряет монтаж. При установке в стены коробки оснащаются специальными монтажными лапками и уступами на корпусе, с помощью которых надежно крепятся в углубление и не проворачиваются там.

В пластмассовых корпусах отверстия для ввода проводников закрыты заглушками, которые легко удаляются вручную, при этом края отверстий остаются ровными. Кроме того, изделия могут комплектоваться уплотнительными сальниками, обеспечивая герметичность. Крышка обычно защелкивается и имеет специальные отверстия, для того чтобы можно было поддеть ее отверткой и снять без особых усилий.

Внутри корпус имеет крепления для проводников. Чаще всего это зажимы и клеммные колодки, что дает возможность вводной кабель закрепить в зажим, а отходящие провода с помощью завинчивающих винтов – в колодке. Но могут быть коробки без креплений, тогда соединение кабелей и проводов производится скруткой с последующей изоляцией. Также соединяться они могут сваркой или опрессовкой.

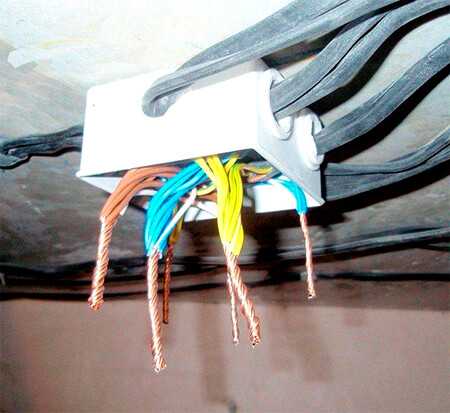

Пример разводки проводов в распределительной коробке

Размеры коробки зависят от назначения, количества вводов, класса защиты и подбираются в каждом конкретном случае индивидуально.

Преимущества

К основным преимуществам изделий относят:

• простоту монтажа;
• многофункциональность;
• долговечность;
• быстрый доступ к соединениям;
• низкую цену.

Монтаж

Правила устройств электроустановок устанавливают требования по размещению коробок. Они должны устанавливаться на расстоянии от 100 до 300 мм от потолка, и к ним должен быть беспрепятственный доступ. Это требование диктуется тем, что должен быть обеспечен подход для проведения ремонтных работ и ревизии.

Месторасположение распределительных коробок на любом объекте должно быть известно. Важно еще и то, что она должна быть расположена так, чтобы не портить интерьер помещения, а при ее ипользовании не пришлось разрушать место ее установки. Устанавливая коробку за натяжными потолками, необходимо предусмотреть ревизионный люк в месте установки.

Инструмент

Для монтажа необходимо подготовить следующий инструмент, приборы контроля и материалы:

• карандаш;
• линейку;
• набор отверток;
• ножницы;
• дрель или шуруповерт;
• коронка для выполнения отверстий;
• отвертку индикаторную или тестер;
• крепежные изделия;
• изоляционную ленту;
• гипс или раствор;
• кельму.

Открытый способ

Открытый способ монтажа распределительной коробки осуществляется в следующем порядке:

• отключается подача электроэнергии на объект;
• размечается место установки изделия;
• снимается крышка с изделия, и корпус закрепляется указанным производителем способом;
• срезается изоляция проводов на необходимую длину и заводится в корпус;
• соединяются проводники выбранным способом, соблюдая цветовую маркировку, т.е. фазу с фазой, нуль с нулем, землю с землей;

Правильная разводка проводов в распредкоробке

• изолируются места соединений при необходимости;
• закрывается крышка.

Необходимо каждую группу проводов подписывать (розетки, выключатели, освещение). Это позволит быстро найти необходимый проводник при ремонтных работах.

Закрытый способ

Закрытый способ монтажа начинается с изготовления отверстия в стене на определенную глубину под установку корпуса. Диаметр отверстия должен соответствовать наружному диаметру устанавливаемой коробки. Выполнив его с помощью коронки, насаженной на дрель, необходимо установить корпус и надежно закрепить. Понадобится раствор алебастра. Корпус сажается на алебастр и остатки раствора убираются. Далее провода соединяются, как и при открытом способе, и закрываются крышкой. Остается нанести тонкий слой штукатурки или заклеить обоями саму распредкоробку.

Установка корпуса распредкоробки в стену

Соединение жил. Видео

О том, как происходит соединение жил в распределительной коробки, повествует это видео.

Распределительные коробки позволяют осуществить разводку питания объекта электричеством правильно и быстро, обеспечить работу розеток, выключателей, осветительных приборов и энергоемкого оборудования надежно, а также осуществлять ревизию сети и ее ремонт при необходимости.

Оцените статью:

elquanta.ru

Распаечные коробки: назначение и установка

Распаечные коробки еще носят название распределительных коробок. Они присутствуют, практически, в каждом помещении, где имеется электрическая проводка. Внутри них производится соединение и распределение ответвлений электрических проводов, направленных в определенные места. Установка распаечных коробок делает монтаж всей электропроводки значительно проще. Например, таким образом, подключаются розетки, составляющие отдельную электрическую группу. Назначение распределительных коробок В каждое помещение, как правило, прокладывается один основной питающий провод или кабель, проходящий через распределительную коробку. После чего, внутри от главного провода производятся необходимые ответвления и соединения дополнительных проводов, подведенных для запитывания розеток или выключателей. Такая схема подключения избавляет от необходимости протягивать от распределительного щита отдельный провод для каждой точки. В данной ситуации, кроме существенных удобств, значительно снижается расход кабельно-проводниковой продукции. То есть, распайки, применяемые при монтаже проводки, позволяют не только обеспечивать режим экономии, но и соблюдать требования основных нормативных документов. Согласно способам установки, все распределительные коробки разделяются на два основных вида. Для электропроводки скрытого типа используются распаечные коробки скрытой установки, а для открытой или наружной проводки, применяются распаечные коробки наружной установки. Установка распределительных коробок Основное требование, предъявляемое к установке, возможность их удобного дальнейшего обслуживания. Должны быть созданы все условия для быстрого и беспрепятственного доступа к местам соединений электрической проводки. В противном случае, для того, чтобы добраться до той или иной коробки, пришлось бы ломать или демонтировать некоторые элементы отделки и интерьера. Количество распределительных коробок, которые могут быть установлены в помещении, не ограничивается какими-то рамками. В первую очередь, здесь должен присутствовать здравый смысл и экономическая сторона. Существуют лишь отдельные ограничения на установку в недопустимых местах. Например, запрещается устанавливать их в помещениях душевых и ванных комнатах менее чем в трех метрах от пола, и менее чем в 0,6 м от душевого поддона или ванны. Обычно, для обеспечения более высокого уровня электробезопасности, установка распаечных коробок производится с наружной стороны этих помещений.

electric-220.ru

Распределительная коробка — назначение, установка. Соединение проводов в распределительной коробке

Распределительная коробка представляет собой пластиковую коробку с крышкой, по торцам которой имеются отверстия для ввода провода. По типу, распределительные коробки выполняются для открытой и скрытой проводки.

При монтаже открытой электропроводки, коробки устанавливают поверх стен, для скрытой — утапливаются в стене и закрепляются там с помощью штукатурных смесей.

Устанавливают распределительные коробки в стене таким образом, чтобы крышка была видна снаружи с возможность доступа к проводам.

Это необходимо, во-первых, для первичного соединения проводов, во-вторых, если в будущем в процессе эксплуатации электропроводки возникнут неисправности, связанные с исчезновением напряжения (такое бывает из-за потери контакта соединения), ремонт электропроводки начинается именно с распределительной коробки.

Назначение распределительной коробки

Для обеспечения надежного и равномерного распределения электроэнергии в доме, электропроводку разделяют на несколько отдельных магистралей.

Так для каждого помещения прокладывается отдельный питающий провод к которому подключаются все штепсельные розетки, выключатели освещения, люстры и прочие потребители этого помещения.

Концы питающих и потребляющих проводов сводятся в одну точку и соединяются между собой в распределительной коробке. Это основное назначение распределительной коробки.

Устанавливаются распределительные коробки в угловых косяках помещения на высоте 20-30 см от потолка (в зависимости от высоты помещения). Чтобы распределительная коробка не портила внутренний дизайн помещения ее можно заклеить обоями или скрыть под легким слоем шпаклевки, обязательно запомнив предварительно место ее расположения.

Соединения проводов в распределительной коробке.

Соединяются провода в распределительной коробке обычной скруткой или пайкой. Можно соединять провода с помощью специальных сжимов или пластиковых колодок. Оголенные части провода после этого обматываются изолентой.

На рисунке представлена схема соединения распределительных коробок в двухкомнатной квартире.

Как видно из рисунка в каждой комнате устанавливается отдельная коробка, от которой разводятся предварительно рассчитанные по сечению питающие провода на розетки, выключатели освещения и люстры.

Распределительная коробка №4, питающая электроприемники ванной комнаты, преднамеренно в ней не установлена. Это сделано потому, что по правилам безопасности запрещено устанавливать в помещениях с повышенной влажностью такие устройства.

Правила ПУЭ 7.1.47. — в ванных комнатах, душевых и санузлах в зонах 0, 1 и 2 не допускается установка распределительных и соединительных коробок.

Понравилась статья — сохрани на стену!

electricvdome.ru

Электрические распределительные коробки для скрытой проводки: монтаж, подключение

Монтажная коробка для скрытой проводки представляет собой контейнер, снабженный боковыми отверстиями и предназначенный для соединения электропроводов.

Данное приспособление позволяет обеспечить все приборы в квартире электричеством. Установить его самостоятельно не слишком сложно, если знать особенности монтажа.

Конструкция, разновидности по материалам изготовления

Корпус устройства бывает круглым или прямоугольным. Крышка прикрепляется при помощи винтов. Некоторые распределительные устройства имеют прокладки, дополнительно защищающие от влаги и пыли, а также сальники, позволяющие подключать трубы армированные, гофрированные или гладкие.

Такие коробки делают из металла и пластика. Последние используют, когда прокладывают кабели с изоляцией из ПВХ или используют проводку, заключенную в пластиковые трубы. Если проводку прячут в трубах из металла или применяют кабели в броне из стальных лент, лучше выбирать металлические коробки.

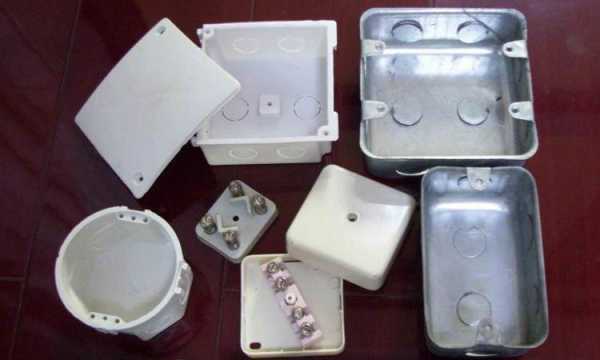

На фото представлены образцы металлических и пластиковых распределительных коробок для скрытой проводки:

Подобные устройства делают из материалов, способных обеспечить эффективную защиту проводки на весь период ее эксплуатации. Для производства корпусов применяют пластик и металл высокого качества. Материалы дополнительно защищают антикоррозийными красками и грунтовками.

Металлические изделия производят из листовой луженой стали. При пожаре такой корпус будет некоторое время защищать проводку. Можно успеть обесточить электрическую сеть.

Корпус из пластика не менее эффективен. Полипропилен, литой фторопласт не боятся активных веществ, хорошо защищают от поражения электрическим током. Во влажной среде такие устройства могут провести времени больше, чем металлические. Конечно, по прочности они уступают металлу, но в домашних условиях коробки очень редко подвергаются существенным нагрузкам.

Применение

Основная цель использования подобных устройств — обеспечение пожарной безопасности. Именно в местах, где соединяются провода, чаще всего возникает возгорание. При не слишком плотном контакте в соединении образуется большое сопротивление, что приводит к нагреву провода и иногда — к пожару.

Используя металлические коробки, вы сможете не волноваться о пожаробезопасности своего жилища. Даже если у вас дома установлено много бытовых приборов, возгорания не возникнет.

Монтаж

Монтируя устройство, нужно обеспечить к ней доступ. Эстетичность комнаты тоже не должна пострадать. Но первое требование все же гораздо важнее. Чтобы конструкция была практически незаметной, нужно отделать крышку материалом, сходным по цвету со стеной. Если вы планируете спрятать коробку под натяжным потолком, предусмотрите маленький люк.

В бетон

Установить в бетон вполне реально. Сначала нужно будет сделать штробу для посадки изделия в стене. Диаметр штробы должен соответствовать диаметру коробки:

• подведите к месту подключения линию;
• приготовьте алебастровый раствор, поместите его в штробу, слегка смоченную водой;
• установите коробку заподлицо со стеной, прижмите, чтобы раствор хорошенько схватился, очистите шпателем остатки алебастровой смеси;
• соедините между собой жилы;
• поставьте защитную крышку;
• заклейте обоями место монтажа или нанесите слой финишной штукатурки на крышку, сделав ее незаметной.

Способ монтажа установочной коробки в бетонную стену для скрытой проводки:

В кирпичную стену

Установка устройства в стену из кирпича похожа на монтаж в бетон. Производится она так:

• Отключите электрическое питание в квартире.
• Подберите место для установки коробки — как правило, ее располагают на расстоянии 15— 20 см от уровня потолка.
• Спланируйте и разметьте систему, по которой будут подводиться и отводиться электрические кабели. Они должны идти только горизонтально или вертикально. Вам нужно обустроить сеть штроб к розеткам, приборам освещения и выключателям. Для этого допустимо использовать зазоры, имеющиеся между между плитами перекрытий.
• Проложите кабели и закрепите их, подписав концы, чтобы не запутаться впоследствии.
• Выбейте дрелью или перфоратором посадочное место под устройство в стене, заведите провода внутрь. Для этого потребуется дыра нужной глубины и подходящего диаметра. Из него удалите заглушки, проведите через отверстия кабели. Убедитесь, что коробка легко входит в подготовленную для нее нишу и не выступает из нее.

  Вставьте корпус, выровняйте его, после чего алебастром, гипсовой штукатуркой или строительным гипсом заделайте щели, уберите шпателем излишки раствора. Немного придержите конструкцию руками, чтобы смесь успела схватиться.

В древесину

Прятать в стенах, сделанных из древесины, распределительные коробки ни в коем случае нельзя. Их можно устанавливать лишь снаружи, выбирая для этого места, доступные для осмотра и регулярного обслуживания. В деревянном доме можно использовать лишь металлические изделия.

Подключение ответвительной коробочки

Схема соединения проводов определяется монтажной схемой, которую разрабатывают еще до начала проведения работ. В каждую коробку непременно заводят нулевой, фазный провод и заземление. В устройствах подключают провода, которые идут к выключателям и розеткам.

Поскольку коробка позволяет подключать разные группы проводов, учитывайте, что они должны относиться к одной сети, типу напряжения и одинаковому роду тока.

В одной конструкции нельзя соединять вместе линии радиосвязи, телефонную и оптоволоконную связь.

При отключении одной из линий в смешанной коробке распределительной непременно останется хотя бы одна активная цепь под действующим напряжением, что очень опасно. Следовательно, если вы планируете смонтировать различные линии, для каждой из них необходимо предусмотреть отдельную распределительную коробку.

При вводе кабелей в коробку их внешнюю оболочку разделывают таким образом, чтобы внутрь заходила хотя бы небольшая ее часть — 0,5—1 см. Чтобы кабель не выскальзывал, его тщательно закрепляют на входе и выходе, а также по всей трассе через каждые 60 или 80 см. Длина промежутков зависит от его жесткости.

Способы соединения проводов

Провода в распределительной или распаячной коробке для скрытой проводки можно соединять следующими способами:

• при помощи клеммных колодок — наиболее предпочтительный способ: такие колодки маленькие и легко помещаются в корпус, нужно будет только обрезать провода, соединить жилы и получившуюся сборку уложить внутрь;
• методом пайки — он подходит для специалистов, поскольку человек, не имеющий опыта, потратит много времени на пайку, к тому же у него может не получиться действительно качественное соединение;
• методом опрессовки — обеспечивает надежное неразъемное соединение, но данный способ трудоемок, он требует наличия алюминиевых или медных гильз, термоусадочной трубки. Кроме того, понадобятся пресс-клещи. Зачищенные жилы нужно будет вставить до упора в гильзы с обеих концов, после чего тщательно обжать их.

Перед обжатием на один из проводов требуется надеть термоусадочную трубку. Когда опрессовка будет окончена, трубку нужно будет сдвинуть на гильзу и нагреть, чтобы она дала усадку и обеспечила надежное крепление.

Узнайте из этого видео, какими способами можно соединять провода:

Многие по старинке используют метод скрутки. Действительно, он очень простой, но применять его нежелательно. Он не может обеспечить надежное соединение проводов, поэтому использовать его допустимо лишь в качестве временной меры.

Без полноценной доработки соединения применять данный способ запрещено.

Еще одно полезное видео о способах соединения проводов в распределительной коробке для скрытой проводки:

Где нельзя использовать разветвительные устройства

Стоит знать о том, что электрические распределительные коробки для скрытой проводки запрещено устанавливать:

• около открытых источников воды;
• рядом с водопроводными стояками;
• под мойками;
• вблизи источников временного и постоянного тепла — батарей, плит, кондиционеров с функцией обогрева и т.д.

Как видите, ничего сложного в монтаже распаечной коробки для скрытой проводки нет. Любой владелец квартиры сумеет справиться с подобной работой. Нужно лишь помнить о правилах безопасности и производить установку только при отсутствии в сети электричества.
