Ворота гаражные автоматические рольставни – размеры, цены, особенности конструкции и монтажа

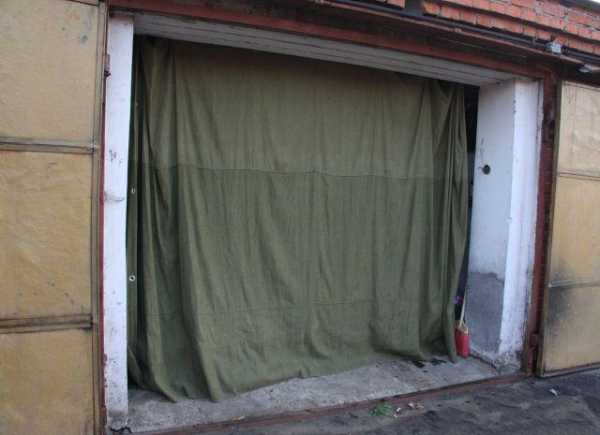

Совет! Внутри гаража перед проёмом вешают занавес из полос брезента или пластика. При открывании ворот не будет слишком стремительно уходить тепло.

Кроме того, должны быть:

• Монтажная пена, имеющая невысокий коэффициент расширения.
• Акриловый или силиконовый герметик для ликвидации отверстий и швов, имеющихся между стенами и каркасом.
• Стальные анкера и пластмассовые дюбеля с элементами для забивания и шурупами для бетона.
• Винты саморезы для проемов из металла.
• Стальные распорные анкера, с длинной анкеровки не менее 65 мм для облегченного кирпича.
• Шурупы или стяжные шпильки нужны для проемов, обшитых древесиной.
• Пластмассовые дюбеля с шурупами или винтами для крепежа элементов управления.

Самостоятельная подготовка гаражного проема

Проем для въезда должен быть строго прямоугольной формы. Допускаются отклонения от горизонтального и вертикального направлений, но не быть более чем на 1,5 мм на один метр поверхности, и не должны превышать 5 мм на общую поверхность проёма. Диагонали проёма должны быть равны, разница допускается в пределах 5 мм.

Лазерный нивелир

Обнаруженные погрешности обязательно устраняют. Для этого выравнивают поверхности строительными смесями и контролируют работу отвеса или уровнем. Иногда просто устанавливают специальные прокладки в местах крепления короба и шин. Направляющие обязательно должны быть расположены строго параллельно.

Этапы установки рольставни

Закончив подготовительные работы, приступают к сборке и подготовке каркаса, который состоит из короба и направляющих. На направляющих шинах через каждые 50 см делают предварительные отметки, по которым с лицевой стороны направляющих просверливают отверстия для крепежа соответствующие инструкции. После этого выполняют следующие пункты:

• Прикладывают к месту монтажа собранный каркас.
• Проверяют при помощи уровня симметричность и правильность его расположения в проёме.
• Отмечают места крепления, используя имеющиеся на шинах и коробе отверстия. Снимают каркас и просверливают перфоратором отверстия для дюбелей.
• Закрепляют каркас, соблюдая равномерность затяжки элементов крепления, периодически проверяя правильность установки короба и шин при помощи строительного уровня, для предотвращения перекоса короба.
• По схеме подсоединяют к электроприводу аппаратуру электроуправления, затем монтируют элементы ручного управления.
• Приступают к сборке рабочего полотна с тяговыми пружинами или с ригелями.
• Крепят к валу привода тяговые элементы, пружины заправляют в перфорационные отверстия.
• Устанавливают стопоры, ограничивающие крайние положения подъёма и спуска ставни.
• Наладку проводят методом десятикратного опробования и тестирования работы полотна в разных уровнях в максимально поднятом, в промежуточном и совсем опущенном.
• Проводят гидроизоляцию зазоров, щелей и швов, устанавливают аксессуары и заглушки.

При точном выполнении всех инструкций, установка своими руками приведет к появлению на ваших воротах качественно функционирующей рольставни.

Монтаж рулонных ворот Hormann

rusograda.ru

Гаражные ворота рольставни

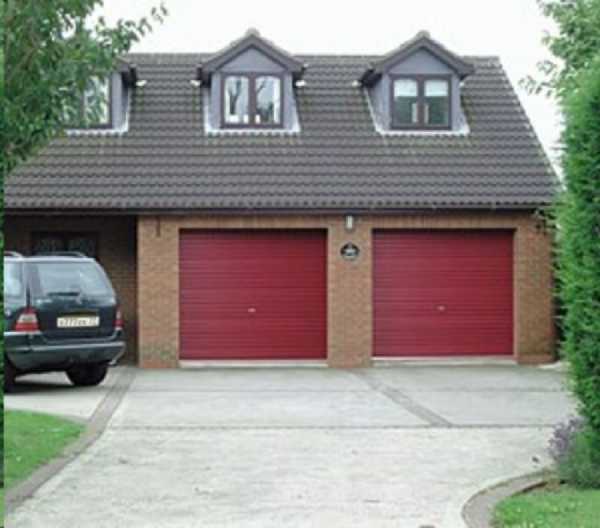

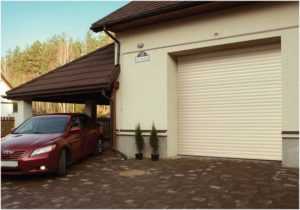

Гаражные ворота рольставни пользуются нарастающей популярностью и спросом среди потребителей. Ворота такой конструкции применяются в гаражах, встроенных в жилой дом, в подземных и закрытых паркингах административных учреждений и т.д. Установка рольставней стоит недешево, поэтому, если вы сможете осилить этот процесс своими руками, то сэкономите существенную сумму денег. Гаражные ворота рольставни (см. фото), поставленные самостоятельно, принесут массу преимуществ:

• удобное и простое открытие и закрытие ворот без занимания площади снаружи или внутри сооружения;
• небольшие размеры и доступность установки своими руками в любых гаражах с потолком высотой до четырех метров;
• не требует существенной переделки дверного проема;
• возможность автоматизации процесса;
• отличная защита от проникновения воров и появления повреждений;
• хорошая прочность ворот и герметичность исключает попадание внутрь гаража пыли и осадков;
• эстетичный и стильный внешний вид;
• не требует профилактических мероприятий и сложного ухода.

К недостаткам данных гаражных ворот можно отнести лишь высокую цену, примерзание ламелей во время мороза и невозможность поддержания постоянной температуры внутри гаража. Но, не смотря на небольшое количество минусов, отзывы гаражные ворота рольставни  имеют в основном положительные.

Принцип действия

Для производства гаражных ворот с рольставнями используют ламели разных типов, они соединены при помощи шарниров:

• цельные ламели повышенной толщины из алюминия;
• цельные стальные, которые имеют меньшую стоимость;
• пустотелые алюминиевые ламели, внутри которых находится полиуретан.

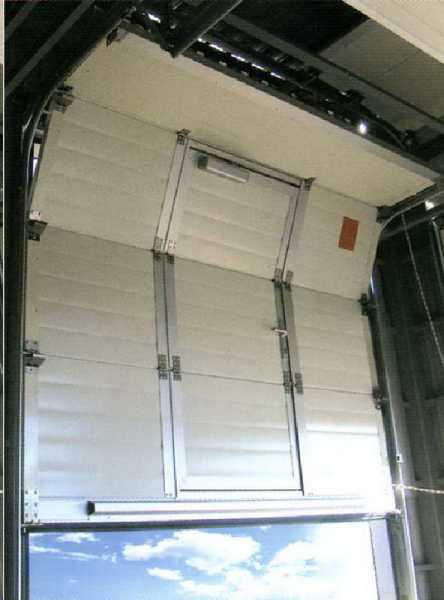

Цельные стальные и алюминиевые ламели обладают хорошей прочностью. Но их большой вес усложняет конструкцию рольставней — приходится применять мощный электрический привод и прочные крепежные материалы для монтажа. Гаражные ворота могут быть выполнены в виде монолитного полотна или иметь калитку. Она предоставляет возможность заходить и выходить из гаража без подъема всей рольставни. Этот нюанс повышает уровень комфорта при эксплуатации гаража, особенно зимой.

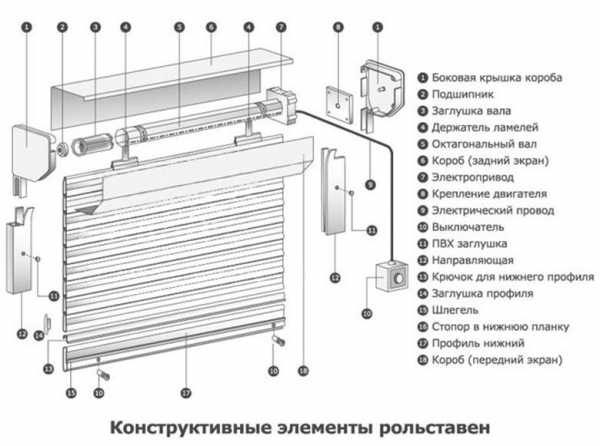

Существуют два вида конструктивных особенностей гаражных рольставней, которые зависят от механизма закрытия и открытия ворот: механические и автоматические. Механическая конструкция подходит только, если размеры гаражные ворота рольставни имеют небольшие и вес их не слишком велик. Более удобными считаются ворота, оборудованные вертикальным подъемом полотна, управляемого автоматическим приводом. Такая система состоит из следующих элементов:

• полотна из соединенных между собой ламелей;
• короба, в который заходит полотно и накручивается на специальный вал;
• профилей, размеры которых зависят от габаритов дверного проема;
• системы дистанционного управления;
• замков и пружинных механизмов;
• датчиков для реагирования на препятствие;
• резиновых или силиконовых уплотнителей.

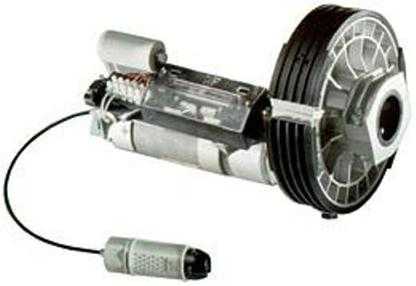

Автоматические гаражные ворота с рольставнями работают на электричестве. В случае его отключения,рольставни отпирают ключом. Полностью ворота закрываются за 5 секунд.

Гаражные ворота на автоматике могут представлять опасность для гуляющих рядом животных и детей. Но, чтобы исключить риск травматизма, в полотно вставляют датчики движения. Цена таких устройств составляет треть суммы от стоимости самой рольставни. Это конечно дорого, но безопасность — прежде всего.

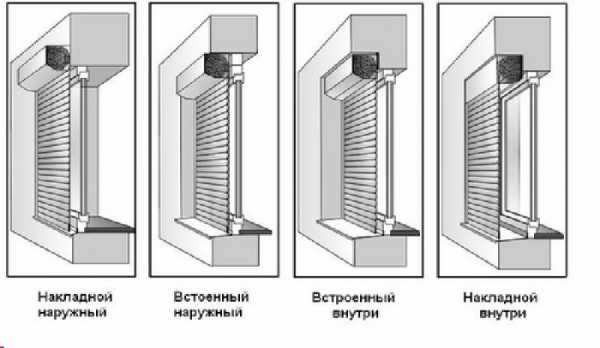

Существующие типы монтажа

В настоящее время существует три основных типа монтажа гаражных рольставней:

1. Наружный накладной монтаж относится к самым простым. Ему характерна установка на внешнюю стенку дверного проема.
2. Встроенный монтаж, при котором система располагается внутри дверного проема. Преимущество такого монтажа в том, что на фасад не перегружен лишними деталями.
3. Монтаж коробом внутрь, при котором передняя часть располагается внутри проема. При опущенной рольставне ворота находятся на одном уровне со стенкой фасада, и создают впечатление их целостности.
4. Система, расположенная коробом наружу, позволяет избежать наличия выступающих деталей.

Какой из перечисленных типов монтажа ворот оптимален, зависит от особенностей гаражного проема, возможностей несущих стен и особенностей конструкции.

Как поставить гаражные ворота рольставни своими руками

Перед началом работ по сборке гаражных ворот с рольставнями своими руками следует обеспечить набор инструментов, который вам понадобится:

• рулетка;
• перфоратор;
• электрическая дрель со сверлами разных размеров;
• плоскогубцы, молоток;
• шуруповерт;
• строительный уровень;
• разные гаечные ключи;
• монтажная пена;
• ножницы для резки металла.

Гаражный проем должен быть в форме прямоугольника или в форме, согласованной с производителем рольставни. Отклонения рабочей поверхности по вертикали и горизонтали не должны превышать 1,5 мм на метр полотна.

Необходим тщательный осмотр поверхности дверного проема на наличие неровностей и иных дефектов. Если какая- нибудь кривизна обнаруживается, ее следует устранить путем выравнивания поверхности строительными смесями и контроля с помощью отвеса. Выравнивание требуется для того, чтобы направляющие профили находились точно параллельно между собой. Швы, зазоры и другие дефекты заштукатуривают или заделывают силиконом.

Производят сверление ходов для протягивания кабелей электродвигателей, размер которых зависит от вида механизма тяги:

• при подъеме вручную, диаметр отверстий должен составлять 1,2 см;
• при ленточной системе – 1,6 см;
• при карданной технологии – 2 см;

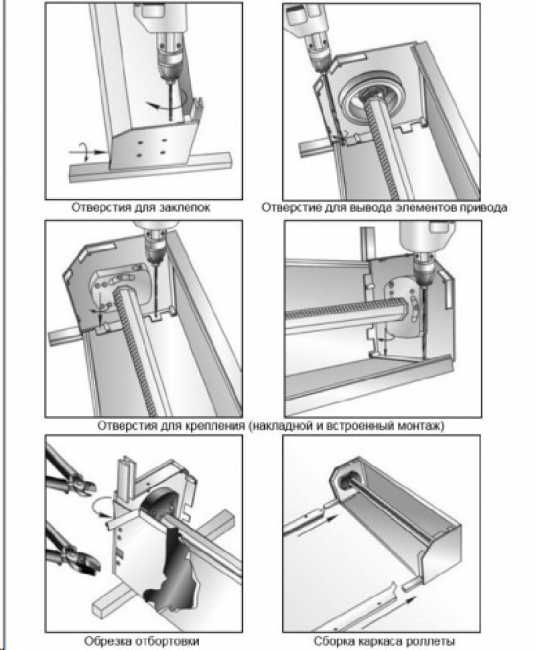

Сначала проводят сборку каркаса, который состоит из короба и направляющих. После делают метки на профилях через каждые полметра, по которым с внешней стороны сверлят крепежные отверстия. Затем следует готовый каркас приложить к месту монтажа и по следующим этапам произвести установку ворот рольставень для гаража:

• проконтролировать с помощью уровня правильность положения каркаса и его симметрию по отношению к проему;
• отметить на дверном проеме точки крепежа в соответствии с отверстиями на шинах и коробе;
• просверлить отверстия, вставить дюбели;
• фиксировать каркас на закрепленных элементах; чтобы это сделать качественно, следует проверить уровнем или отвесом, правильно ли располагаются короб вместе с шинами;
• согласно прилагаемой схеме нужно присоединить элементы управления к электроприводу;
• выполнить монтаж элементов, которые предназначены для управления вручную;
• осуществить сборку полотна;
• подсоединить элементы тяги к валу привода, а пружины поместить в отверстия;
• сделать монтаж стопоров, фиксирующих рольставню на максимально нижнем и верхнем уровнях;
• произвести апробацию и наладку движения полотна в различных положениях: предельном опущенном, поднятом и промежуточном;
• гидроизолировать все щели, поставить заглушки, замки и другие аксессуары.

Замки на рольставни гаражных ворот могут быть внешними и внутренними. К внешним относятся классические виды, которые крепятся на профильное полотно и закрываются ключом, а также ригельные, устанавливающиеся на короб рольставни. Но более надежную защиту обеспечат современные внутренние замки, которые находятся внутри короба, а снаружи имеется только незаметное отверстие для ключа.

Подробно установку ворот с рольставнями на гараж своими руками можно увидеть на видео:

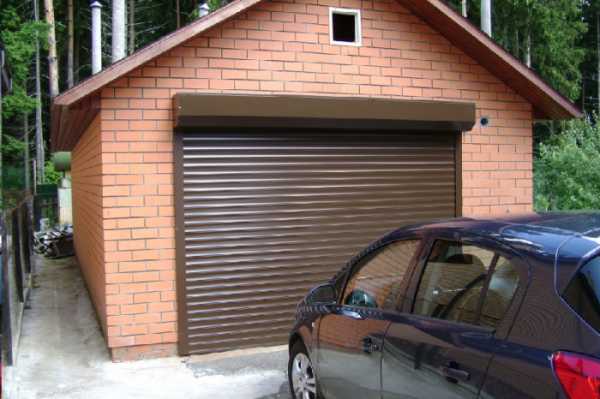

Если всё выполнено верно, вы получаете красивые, удобные и функциональные гаражные ворота с рольставнями, как на фото.
