Откатные ворота на средней балке своими руками

Среди большого количества преимуществ откатных ворот отметим прежде всего, отсутствие нижней направляющей в их конструкции. Поэтому, в такой проем сможет заехать любое по высоте транспортное средство. Кроме того, такие ворота занимают меньше места, чем распашные, они удобно открываются и имеют возможность оборудования дополнительным автоматическим механизмом. Об особенностях сооружения откатных ворот на средней балке узнаем далее.

Оглавление:

  1. Откатные ворота со средней балкой - характеристика и преимущества
  2. Откатные ворота со средней балкой схема и технология изготовления
  3. Самодельные откатные ворота со средней балкой - поэтапная инструкция

Откатные ворота со средней балкой - характеристика и преимущества

Установка откатных ворот актуальна прежде всего в том случае, если на участке имеется ограниченное пространство для обеспечения распахивания створки ворот. В таком случае, створка выполняется в откатном варианте. Для изготовления такого рода ворот чаще всего используют легкие по весу материалы, которые не несут дополнительной нагрузки на крепежные системы.

Процесс изготовления ворот такого типа гораздо сложнее, чем распашных. Однако, конструкция в итоге отличается большим количеством преимуществ. Правильно составленные чертежи помогут решить эту проблему. Кроме того, такие ворота довольно часто оснащают автоматическими датчиками для дистанционного управления.

Также, ворота откатного типа облегчают процесс очистки от снега в зимнее время года. Так как они открываются не нараспашку, а в одну сторону.

Для выполнения движения ворот используются жесткие профильные направляющие, в виде балки. В нашем случае, она будет располагаться по центру. Для движения балки оборудуется специальная роликовая откатная тележка, установленная в ранее предусмотренном фундаменте под ворота.

Ролики имеют форму закрытого подшипника, во внутрь которого добавляется смазка в больших количествах. Таким образом, удается значительно увеличить срок эксплуатации оборудования.

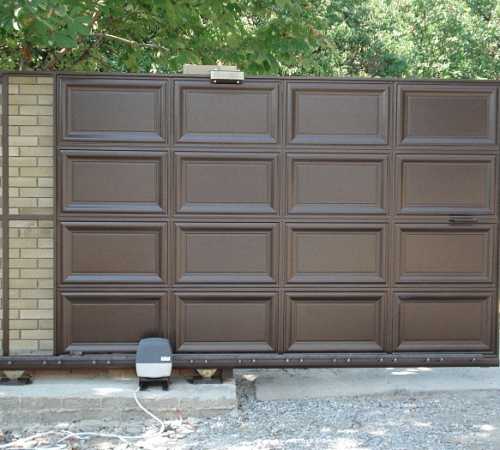

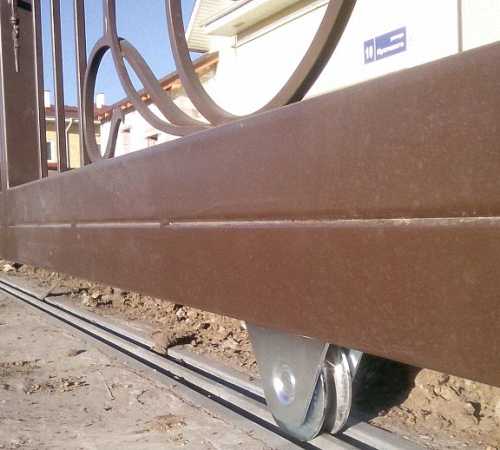

Ворота откатные со средней балкой фото:

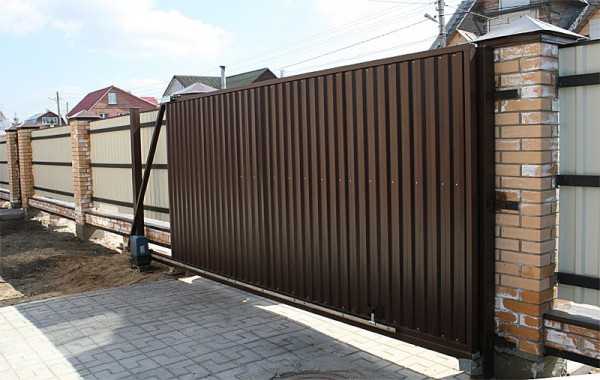

В качестве направляющей части используются тележки откатного типа, которые дополнительно оборудуются защитой от атмосферного воздействия и влаги. Поэтому, они отличаются надежностью и продолжительным сроком использования. На каждой тележке откатного типа имеется несколько подшипников, со стальными или полимерными роликовыми элементами. В процессе использования они выдерживают более сорока пяти тысяч циклов работы. Поэтому, срок эксплуатации откатных ворот составляет более тридцати лет, без дополнительного ремонта, при использовании высококачественных запчастей для их изготовления. Конструкционные детали не нуждаются в дополнительном смазывании.

При этом, для обшивки таких ворот используются различные по составу материалы в виде дерева, профнастила, стали, поликарбоната и т.д.

Среди основных преимуществ элементов откатного типа отметим их прочность и высокий уровень надежности, обеспечивающие длительную эксплуатацию ворот.

Откатные ворота со средней балкой схема и технология изготовления

Прежде всего, процесс изготовления следует начать с составления чертежа откатных ворот со средней балкой. Этот процесс можно выполнить самостоятельно, при наличии определенного опыта работы или довериться специалистам. Кроме того, также можно использовать уже готовую проектную документацию. В чертежах указываются размеры ворот, принцип их работы, место монтажа балки и т.д.

После составления чертежей, необходимо определиться с типом обшивки ворот. Рекомендуем остановиться на небольших по весу материалах, которые не будут дополнительно нагружать конструкцию. Древесина - отличается непродолжительным процессом эксплуатации и нуждается в периодическом уходе в виде окрашивания поверхности. Деревянные ворота будут отлично гармонировать с деревянным строением. Они обойдутся вам довольно дешево, при этом будут экологически безопасной составляющей вашего участка. Однако, ворота деревянного типа имеют больше недостатком, чем преимуществ.

Прежде всего, древесину перед работой необходимо покрыть специальными пропитками, антисептиками и т.д. Кроме того, дерево подвержено воздействию влаги, перепадов температуры и ультрафиолетового излучения. Таким образом, при неблагоприятных условиях древесина увеличивается и уменьшается в объеме, растрескивается и т.д. Продолжительной эксплуатации такой обшивки составляет не более 15 лет. Среди преимуществ древесины отметим:

  • экологическую безопасность;
  • доступную стоимость;
  • легкость обработки;
  • естественный и привлекательный внешний вид.

Металлические ворота - самые распространенные и востребованный. Данный вариант ворот отличается более продолжительным сроком эксплуатации, по сравнению с предыдущим вариантом. Такие ворота нуждаются всего лишь в антикоррозийной обработке и периодической покраске. Для их украшения дополнительно используют кованые элементы. Также, возможен вариант комбинации металла с другими материалами в виде дерева или поликарбоната. Внешний вид таких ворот отличается презентабельностью.

Ворота из профнастила - один из бюджетных вариантов обшивки для откатных конструкций. Профнастил отличается разнообразной цветовой гаммой, не нуждается в дополнительном уходе, хорошо переносит атмосферное воздействие. Кроме того, главным преимуществом профнастила является легкость его веса. Он совершенно не нагружает конструкцию, легко устанавливается и доставляется на участок, при этом отлично противостоит ветровым нагрузкам.

Обшивка каркасной части поликарбонатом - позволяет получить изысканные и необычные по внешнему виду ворота. Среди достоинств данного материала отметим:

  • неподверженность коррозии, в отличии от металла;
  • противодействие механическим повреждениям, различным нагрузкам и т.д.;
  • стойкость перед атмосферным воздействием и перепадом температуры;
  • легкость установки;
  • возможность создания ворот различных форм и конфигураций;
  • привлекательный и необычный внешний вид.

После выбора материала для обшивки ворот, следует процесс их непосредственного изготовления.

Самодельные откатные ворота со средней балкой - поэтапная инструкция

В процессе работы над откатными воротами потребуется наличие инструмента в виде:

  • сварочного аппарата с электродами;
  • швеллерной конструкции;
  • дополнительных фурнитурных элементов, указанных в чертежах;
  • стальных труб с различными видами сечений, размер которых определяется индивидуально;
  • при необходимости, автоматического блока управления;
  • арматурных элементов;
  • бетонного раствора для фундамента;
  • болгарки;
  • профильных труб;
  • дополнительных элементов защиты;
  • обезжиривателя;
  • антикоррозийных составов для металла;
  • материала для обшивки.

Кроме того, потребуется наличие несущих элементов в виде опорных частей, высокомощных подшипников, 3-4 стоек.

Современные варианты организации ворот откатного типа подразумевают отсутствие верхней и нижней направляющей. Откатные ворота со средней балкой не имеют ограничений по высоте автомобильного средства, которое будет через них проезжать. Для раздвижения створок используется профильная балка консольного типа. Направляющие при этом, двигаются по тележкам роликового типа. Для фиксации блока, которые сдвигает ворота, используется ранее предусмотренный фундамент из бетона.

Откатные ворота консольного типа отличаются самым продолжительным сроком эксплуатации. Так как у этих ворот ролики находятся непосредственно внутри консольных направляющих. Таким образом, удается минимизировать их контакт с внешними раздражителями. С помощью этих роликов выполняется как откат секционных составляющих, так и равномерное распределение нагрузки от ворот.

От величины роликового блока зависит величина консольной направляющей и мощность электроприводного механизма. Учтите, что автоматические составляющие подбираются в соотношении с мощностью ворот и с небольшим запасом. Для покупки блока управления воротами обратитесь на строительный рынок или в специализированные магазины.

Откатные ворота своими руками изготовить очень сложно. Прежде всего, необходимо иметь навыки работы со сварочным аппаратом. Далее следует определиться с размерами ворот, способом их открывания, необходимостью или отсутствием автоматического механизма и т.д.

Размер ворот определяется индивидуально и зависит от размеров транспортного средства, которое будет чрез них проезжать. Оптимальное значение ширины проема для организации ворот составляет 500 см. Для более подробного определения размера, сначала установите колышки, которые будут импровизировать ворота по ширине и попробуйте заехать во двор на автомобиле. Интервал, который используется в качестве отката должен быть больше ширины ворот в полтора раза.

На начальном этапе ворот изготовления следует установить опоры, которые будут принимать на себя всю нагрузку от веса конструкции. В качестве опорных столбов используют деревянные, металлические, бетонные столбы. В данном вопросе следует исходить из индивидуальных особенностей ворот, материала для их обшивки и т.д. В любом случае, деревянные опоры нуждаются в дополнительной гидроизоляции и защите. Они отличаются самым непродолжительным сроком эксплуатации, быстро поддаются гниению и разрушаются. Бетонные столбы - отлично противостоят коррозии, влаге, температурным колебаниям. Кроме того, они с легкостью выдерживают все возложенные нагрузки.

Однако, для их изготовления необходимо использовать большое количество времени и денежных вложений. Оптимальный вариант - столбы из металла. При правильной антикоррозийной обработке, они прослужат больше всех вышеперечисленных вариантов. Глубина заложения опорного столба должна составлять треть от его длины. После подготовки опорного столба он устанавливается во внутрь ранее обустроенной ямы. На дне которой рекомендуется обустроить песчаную и щебневую подушку. Таким образом, удастся предотвратить пучение почвы и дальнейший перекос конструкции. Заливка опорного столба выполняется бетонным раствором. Дальнейшие работы рекомендуется проводить только спустя неделю после заливки.

Откатная конструкция нуждается в дополнительном изготовлении фундамента. Для этого потребуется наличие стального швеллера, ширина которого варьируется в пределах 150-210 мм. Сечение швеллера составляет 10-15 мм. Арматуру необходимо разрезать на небольшие куски и уложить на швеллерные полки. Далее обустраивается элемент в виде котлована. Его длина должна занимать половину проема, а ширина составляет около полуметра. Верхняя часть швеллера располагается на таком же уровне, как и заезд. Таким образом, удастся получить идеально ровное основание для монтажа подшипников.

Конструкция откатных ворот со средней балкой определяется индивидуально в чертежах. Пока выполняется застывание бетона, изготавливаются несущие конструкции. Для этих целей используется профильная труба. Изначально, необходимо удалить окалину с трубы с помощью болгарки.

В процессе работы особое внимание уделите правилам безопасности. Процесс очистки труб выполняется в защитной маске и перчатках. Далее трубы нужно обезжирить с помощью спирта или бензина. Далее, используя пульверизатор, обработайте поверхность труб антикоррозийной пропиткой. Таким образом, удастся защитить металл от влаги и продлить срок его эксплуатации минимум в два раза.

Более широкие трубы используются для изготовления внешнего каркаса, а более узкие - для внутреннего. Таким образом, удастся добиться максимальной устойчивости ворот перед механическими воздействиями. Профильные трубы соединяются между собой сварочным аппаратом с интервалом в 300 мм. Получившаяся конструкция дополнительно соединяется с откатными направляющими. Приваривание всех деталей выполняется с соблюдением шахматного порядка, таким образом, удается избежать деформации полотна.

На швеллерной части откатных ворот со средней балкой, выставляется роликовый блок с максимальным сдвигом. В соотношении с уровнем выставляется полотно, соединенное со швеллером с помощью сварки. Внутренняя часть ворот дополнительно оснащается блоками управления. Таким образом, выполняется самостоятельное изготовления ворот откатного типа.

Дополнительно на них устанавливается ручной или автоматический привод. Более удобный в эксплуатации электрический привод. Он позволяет снизить время на открывание и закрывание ворот.

Откатные ворота со средней балкой видео:

strport.ru

Откатные ворота со средней балкой: особенности конструкции

Откатные ворота на сегодняшний день занимают лидирующие позиции по своей востребованности. Несмотря на то, что пользуется ими меньшее количество людей, нежели распашными, они находятся на пике популярности.

Сразу появляется вопрос относительно того, почему распашные ворота в таком случае чаще устанавливают. На самом деле причина только в их простой конструкции, чтобы ее изготовить, достаточно иметь в своем арсенале несколько петель. Что касается откатной конструкции, то в ней присутствует балка, придется покупать большее количество деталей, при этом увеличивается расход денежных средств.

Откатные ворота со средней балкой

Важно понимать, что еще несколько лет назад все необходимые элементы фурнитуры по цене обходились так же, как подержанный автомобиль. Потому установить откатные ворота со средней балкой было не каждому по карману. Такое удовольствие позволяли себе только состоятельные граждане, но времена поменялись, интерес возрос, а доступность стала выше. Самостоятельно установить откатные ворота не составит никакого труда. Но в них есть два недостатка: более высокая стоимость в сегменте и необходимость в большом количестве места для откатывания.

Инструменты для монтажа

Чтобы консольная балка и ворота были установлены, понадобятся следующие компоненты:

  • Профиль;
  • Фурнитура;
  • Сварка;
  • Арматура;
  • Песок, щебень и цемент;
  • Болгарка;
  • Антикоррозийный грунт;
  • Защитные очки;
  • Растворитель или бензин.

Особенности конструкции откатных ворот

Несмотря на некоторые недостатки откатных ворот со средней балкой, современное поколение отдает предпочтение этой конструкции. Ведь плюсов насчитывается гораздо больше, нежели минусов. Первое преимущество – как внизу, так и вверху проема отсутствует направляющая. При этом автомобиль сможет заехать любых габаритов и высоты.

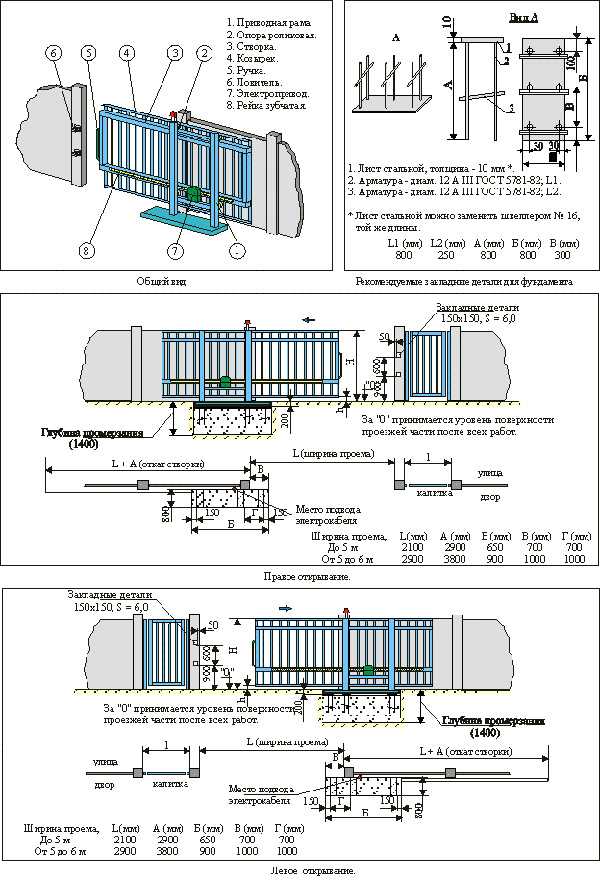

Схематическое изображение конструкции ворот

Движение конструкции осуществляется при помощи жестких профилированных направляющих, другими словами, балка, которая крепится к основе ворот. Направляющая движется по специальной роликовой откатной тележке, которая плотно прилегает к фундаменту из бетона. Конструкция роликов основывается на закрытых подшипниках качения, куда производитель добавляет такое количество смазки, чтобы хватило на весь период эксплуатации.

Направляющая (консольная) включает в себя откатные тележки и благодаря этому они постоянно защищены от внешних раздражителей и осадков. Потому у их владельца может быть надежда на длительный срок эксплуатации. Каждая откатная тележка включает в себя по восемь подшипников, на них накладываются металлические или полимерные ролики. Во время эксплуатации они могут выдержать до 50 тысяч циклов закрывания и открывания. Если владелец гаража пользуется им не каждый день, то откатные ворота смогут прослужить много десятков лет без необходимости замены запчастей.

Механизм для конструкции нет необходимости дополнительно смазывать, потому что есть вероятность попадания песка на деталь, из-за этого будет наблюдаться сильный скрип при движении ворот. Важен тот факт, что зашивать и утеплять откатные ворота со средней балкой можно любыми материалами, среди которых выделяют дерево, профнастил, ковку, металлический лист, поликарбонат и прочее. При этом конструкция может отдельно стоять на даче, а может выступать в роли встроенной калитки.

Такая конструкция является очень надежной и долговечной. Она с легкостью поддается автоматизации, при этом совершенно не нуждается в постоянном обслуживании.

Установка электропривода

Откатные ворота могут быть оснащены как ручным приводом, так и быть автоматическими. Определяться с вариантом следует исходя из финансов, которые есть у владельца автомобиля и от задачи для конструкции. В этом случае можно сделать предположение, что ворота будут эксплуатироваться не каждый день, потому в любом случае смогут прослужить очень долго.

Важно понимать, что электропривод нельзя считать неотъемлемой частью конструкции. Такая деталь является лишь хорошим дополнением, которое помогает сделать жизнь более комфортной. Кроме того, привод способен уменьшить количество времени, которое будет тратиться на открытие и закрытие гаража. Консольные ворота со средней балкой по своему устройству не такие сложные, как может показаться. Всю конструкцию можно не только установить, но и изготовить самостоятельно.

Конструкция ворот

Определяет необходимые размеры ворот

Перед тем как начать создание откатных ворот, нужно сразу рассчитать размеры. Иногда приезжают в магазины клиенты, которым необходима фурнитура, но они не знают ее габаритов. Чтобы этот элемент был подобран правильно, вам понадобится длина, ширина и высота. Ширину определить можно исходя из того, каким именно транспортным средствам должен быть организован свободный проезд. Зачастую люди ставят очень широкие откатные ворота (порядка 5 метров), они используются только для легковых автомобилей, но делается это на улицах, где плохой выворот.

Дабы правильно определить ширину, забейте несколько колышков на земельном участке и попробуйте проехать автомобилем. Так вы сможете понять, насколько удобным будет желаемый въезд. Очень важно не прогадать с размером самих ворот, чтобы потом правильно создать готовую конструкцию. Кроме того, от габаритов ворот зависит расстояние, которое будет необходимо вам для откатывания. Например, если проект составит 4 метра, то длина ворот будет равна 4х1,5=6 метров. В этом случае дополнительно понадобится фурнитура.

Чертежи ворот

Как установить бетонные столбы?

Чтобы установить бетонные столбы на откатные ворота с средней балкой необходимо будет их изготовить. Для этого потребуется много различных материалов, среди них дубовый брус, стальные трубы, кирпичный или бетонный столб. Во время этого процесса главным остается одно правило – бетонирование должно осуществляться на глубину минимум одного метра. Если это условие выполнено не будет, то в зимний или весенний период от вертикали отойдет конструкция, а это может стать причиной нарушения геометрии откатных ворот.

После этого выкапывается яма, по уровню в нее ставятся столбы и заливаются бетоном. Важно отметить, что для полного застывания бетона и достаточного уровня прочности понадобится не менее одной недели. Потому заранее позаботьтесь о несущих столбах. Во время приготовления бетона используется смесь цемента, щебня мелкой фракции и песка.

Монтаж откатных ворот со средней балкой

В первую очередь вам необходимо установить ролики на швеллере, чтобы балка на откатной конструкции работала, их желательно раздвинуть на максимально возможное расстояние. После этого на них надевается направляющая вместе с полотном. Ворота устанавливаются по уровню, их прихват обеспечивают роликовые тележки, приваренные к швеллеру.

На финальном этапе верхние ролики привариваются, и монтируется концевой ролик. Далее приваривается нижний и верхний улавливатель и балка готова.

svoivorota.ru

Как установить откатные ворота со средней балкой своими руками

Наиболее востребованными на сегодняшний момент являются ворота откатного типа. Несмотря на то, что распашные ворота пользуются большим спросом, ворота такого типа занимают лидирующие позиции. В результате многие задают себе простой вопрос: а почему тогда распашные ворота чаще устанавливают? Причина этого заключается только в том, что распашные ворота более просты в своей конструкции и для их установки достаточно всего несколько петель. А вот откатные ворота потребуют вложения больших материальных средств, в виду того что на их установку потребуется покупка множества деталей, так как в их устройстве заключена балка.

Нужно иметь в виду, что несколько лет назад вся фурнитура необходимая для установки откатных ворот, стоила почти как подержанный автомобиль, и поэтому не каждый мог позволить себе установку ворот такого типа. Но сейчас, когда на рынке строительных материалов появилось такое разнообразие продаваемых товаров по самой различной цене, а интерес к откатным воротам повысился, то соответственно многие занялись установкой такого плана ворот у себя в частном доме или на дачном участке.

Что бы установить такие ворота самостоятельно, не нужно обладать специальными навыками. Перед принятием решения об установке откатных ворот нужно обратить свое внимание на два момента: высокая себестоимость материалов, необходимых для установки и достаточно большое количество свободного места для откатывания ворот.

Откатные ворота со средней балкой.к содержанию ↑

Необходимые инструменты для установки

Для того чтобы правильно установить откатные ворота вам понадобятся:

•Фурнитура;
•Сварка;
•Арматура;
• Профиль;
•Цемент, щебень, песок;
•Грунт, предотвращающий коррозию;
•Болгарка;
•Защитные очки для работы;
•Бензин или растворитель.

Конструкционные особенности ворот откатного типа

Многие делают свой выбор в пользу ворот откатного типа, несмотря на определенные недостатки. Но нужно отметить, что плюсов у ворот такого типа значительно больше чем минусов. Первым достоинством откатных ворот является отсутствие направляющей вверху и внизу проема. Благодаря этому в такие ворота может заехать автомобиль любых размеров. Еще одним достоинством является наличие балки, которая укрепляется к основанию ворот и за счет которой происходит движение конструкции.

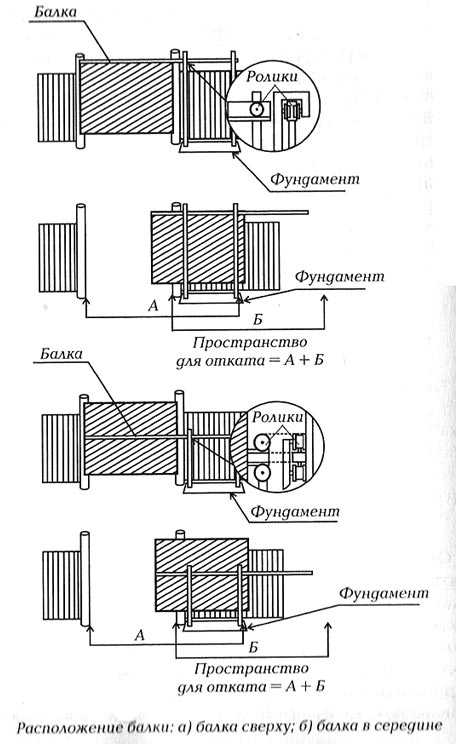

Схемы конструкций ворот с разным расоложением балки.

Движение балки происходит по роликовой откатной тележке, которая в свою очередь плотно прикреплена к бетонному фундаменту. Работа роликов происходит благодаря подшипникам качения, обильно смазанных смазкой, которую производитель рассчитывает таким образом, что бы ее хватило на весь период работы. Откатные тележки, которые включены в консольную, защищены от атмосферных осадков и других внешний раздражителей. Вследствие этого можно быть уверенным в долгом сроке службы ворот. Откатная тележка состоит из восьми подшипников, на которые наложены полимерные ролики или ролики из металла. Во время срока использования такие ролики могут выдержать около пятидесяти тысяч циклов закрытия и открытия ворот. В том случае, если ворота открываются не так часто, то ролики способны прослужить и пару десятков лет.

Так же не требуется дополнительная смазка механизма конструкции, так как существует возможность попадания туда песка и пыли, что создаст трудности при движении консоли, сопровождающейся неприятным скрипом. Откатные ворота можно утеплять практически любыми материалами, среди которых популярны ковка, металлический лист, дерево, поликарбонат, профнастил и другие. Такая конструкция может выступать в роли и отдельно стоящей, и в роли встроенной калитки. Это прочная, долговечная и надежная конструкция. Может быть автоматизированной и при этом не нуждаться в дополнительном обслуживании.

Схема ворот со средней балкойк содержанию ↑

Монтаж и установка электропривода

Откатные ворота могут работать на базе ручного и автоматического привода. Выбор в пользу той или иной системы управления определяется, прежде всего, количеством финансов. Нужно сказать, что электропривод, это не обязательная часть конструкции ворот. Тому, кто стремиться сделать свою жизнь более комфортной, подойдет такой вид электропривода. Также электропривод сокращает количество времени, которое требуется на открытие и закрытие ворот. На первый взгляд, может показаться, что консольные ворота со средней балкой сложны в своей конструкции, но это не совсем так. Такого рода конструкцию вполне можно установить и самостоятельно.

к содержанию ↑

Определение размера ворот

На первом этапе установки необходимо определиться и рассчитать размеры ворот. Это нужно для того, что бы по случаю приезда в магазин за необходимой для установки фурнитуры, у вас не возникло дополнительных трудностей с ее выбором. Необходимо знать ширину, длину и высоту будущих ворот. Ширина зависит от транспортного средства, которое будет проезжать через ворота. Не нужно ставить очень широкие ворота, если вы планируете пользоваться простой легковой машиной. Чтобы правильно определить ширину ваших будущий ворот, вбейте колышки на участке, где они будут установлены и попробуйте проехать через него. Вы сразу поймете насколько будет удобной выбранная вами ширина ворот. Чтобы не создавать себе в дальнейшем непредвиденных ситуаций с изготовлением конструкции, лучше сразу правильно определиться с размерами. Помимо этого, расстояние для отката ворот также зависит от их размера.

к содержанию ↑

Установка бетонных столбов

Для установки бетонных столбов для конструкции ворот потребуется их дополнительное изготовление. Для этого понадобится брус из дуба, трубы из стали, кирпичный или бетонный столб. Важное правило – бетонирование на глубину не менее одного метра. В случае не выполнения данного условия, конструкция ворот может отойти от вертикальной линии и потерять свою геометрическую форму. Это возможно в зимний или весенний период, когда повышен уровень влажности в почве. После того как будет вырыта яма, в нее устанавливается столб и заливается раствором бетона. На полное высыхание бетона потребуется около одной недели. Нужно преждевременно позаботиться о несущих столбах. Бетон изготавливать лучше из смеси песка, щебня мелкой фракции и цемента.

к содержанию ↑

Видео: Откатные ворота со средней балкой. Обзор, схемы и монтаж.

Откатные ворота со средней балкой. Монтаж.

Сначала происходит установка роликов на швеллере. Для хорошей работы балки, ролики нужно раздвинуть друг от друга на максимальное расстояние. После этого вместе с полотном на них устанавливается консоль. По уровню происходит установка ворот, а прихват их осуществляется благодаря роликовым тележкам, которые привариваются к швеллеру. На самом последнем этапе устанавливается концевой ролик, который монтируется в верхней части. Затем приваривается улавливатель снизу и сверху. Вот и все, ваша балка готова!

Еще статьи в продолжение темы:

Как сделать раздвижные ворота

Въездные ворота: виды ворот и материалы

housedb.ru

Откатные ворота на средней балке

Откатные ворота на средней балке
Этим летом решил поставить себе ворота, выбор пал на выкатной вариант. Просмотрев и пролистав энное количество информации, я остановил свой выбор на механизме со средней балкой, так как верхняя ограничивает высоту, а с нижней, в наши зимы надо постоянно чистить. Информации на эту тему в интернете много, но она всё больше рекламирующая этот вид ворот, а отдельно по узлам нет. Я решил восполнить этот пробел.

Использованные инструменты:
Лопата, перфоратор, УШМ, сварочный аппарат, шуруповёрт.
Материалы: Проф труба 40*20-24м, 60*40-6м, труба диам.20мм-14м, швеллер 120мм-4м, 4 ролика с впресованным подшипником, подшипник диам.30мм-6шт,болт с гайкой 100*12мм-6шт, 2 проушины под ниж. фиксаторы.
Первым делом была выкопана траншея 1.5*0.3 м и глубиной 1.2 м под закладные, выполненные из 5мм железа, в виде двух квадратов 0.2*0.2 м. К закладным приварил по четыре обрезка арматуры по углам, и соединил их в пару продольными обрезками ,так чтобы размер по внешним краям квадратов составил 1.4 м.
Залил бетоном и оставил схватываться две недели.
Между тем из проф. трубы 40*20мм была сварена секция ворот 4.5*1.7 м. Средняя балка выполнена из проф.трубы 60*40мм и длинной 4.5м, направляющих из 20мм трубы приваренных по бокам.
К закладным приварил два 120мм швеллера высотой 1м и связал их между собой для жёсткости место стыка швеллера с закладной усилил косынками. После чего на высоте 0.8м установил на болты нижнюю пару роликов, навесил среднюю балку и по факту просверлил отверстия под верхнюю пару.
Убедившись, что средняя балка идеально ходит по направляющим, приварил подготовленную секцию к ней, выставив нижний зазор 50мм.
Для консольной жёсткости ворот добавил две диагональные растяжки из 20мм трубы. Верхние и нижние ограничители собрал из 30мм подшипников, из них же собрал нижний фиксатор на ответном 120 мм швеллере (просто оставался).
По окончании сварочных работ вскрыл конструкцию грунтом и зашил профнастилом.

myremdom.ru

Откатные ворота на средней балке своими руками : как сделать самому

Среди большого количества преимуществ откатных ворот отметим прежде всего, отсутствие нижней направляющей в их конструкции. Поэтому, в такой проем сможет заехать любое по высоте транспортное средство. Кроме того, такие ворота занимают меньше места, чем распашные, они удобно открываются и имеют возможность оборудования дополнительным автоматическим механизмом. Об особенностях сооружения откатных ворот на средней балке узнаем далее.

Оглавление:

  1. Откатные ворота со средней балкой — характеристика и преимущества
  2. Откатные ворота со средней балкой схема и технология изготовления
  3. Самодельные откатные ворота со средней балкой — поэтапная инструкция

Откатные ворота со средней балкой — характеристика и преимущества

Установка откатных ворот актуальна прежде всего в том случае, если на участке имеется ограниченное пространство для обеспечения распахивания створки ворот. В таком случае, створка выполняется в откатном варианте. Для изготовления такого рода ворот чаще всего используют легкие по весу материалы, которые не несут дополнительной нагрузки на крепежные системы.

Процесс изготовления ворот такого типа гораздо сложнее, чем распашных. Однако, конструкция в итоге отличается большим количеством преимуществ. Правильно составленные чертежи помогут решить эту проблему. Кроме того, такие ворота довольно часто оснащают автоматическими датчиками для дистанционного управления.

Также, ворота откатного типа облегчают процесс очистки от снега в зимнее время года. Так как они открываются не нараспашку, а в одну сторону.

Для выполнения движения ворот используются жесткие профильные направляющие, в виде балки. В нашем случае, она будет располагаться по центру. Для движения балки оборудуется специальная роликовая откатная тележка, установленная в ранее предусмотренном фундаменте под ворота.

Ролики имеют форму закрытого подшипника, во внутрь которого добавляется смазка в больших количествах. Таким образом, удается значительно увеличить срок эксплуатации оборудования.

Ворота откатные со средней балкой фото:

В качестве направляющей части используются тележки откатного типа, которые дополнительно оборудуются защитой от атмосферного воздействия и влаги. Поэтому, они отличаются надежностью и продолжительным сроком использования. На каждой тележке откатного типа имеется несколько подшипников, со стальными или полимерными роликовыми элементами. В процессе использования они выдерживают более сорока пяти тысяч циклов работы. Поэтому, срок эксплуатации откатных ворот составляет более тридцати лет, без дополнительного ремонта, при использовании высококачественных запчастей для их изготовления. Конструкционные детали не нуждаются в дополнительном смазывании.

При этом, для обшивки таких ворот используются различные по составу материалы в виде дерева, профнастила, стали, поликарбоната и т.д.

Среди основных преимуществ элементов откатного типа отметим их прочность и высокий уровень надежности, обеспечивающие длительную эксплуатацию ворот.

Откатные ворота со средней балкой схема и технология изготовления

Прежде всего, процесс изготовления следует начать с составления чертежа откатных ворот со средней балкой. Этот процесс можно выполнить самостоятельно, при наличии определенного опыта работы или довериться специалистам. Кроме того, также можно использовать уже готовую проектную документацию. В чертежах указываются размеры ворот, принцип их работы, место монтажа балки и т.д.

После составления чертежей, необходимо определиться с типом обшивки ворот. Рекомендуем остановиться на небольших по весу материалах, которые не будут дополнительно нагружать конструкцию. Древесина — отличается непродолжительным процессом эксплуатации и нуждается в периодическом уходе в виде окрашивания поверхности. Деревянные ворота будут отлично гармонировать с деревянным строением. Они обойдутся вам довольно дешево, при этом будут экологически безопасной составляющей вашего участка. Однако, ворота деревянного типа имеют больше недостатком, чем преимуществ.

Прежде всего, древесину перед работой необходимо покрыть специальными пропитками, антисептиками и т.д. Кроме того, дерево подвержено воздействию влаги, перепадов температуры и ультрафиолетового излучения. Таким образом, при неблагоприятных условиях древесина увеличивается и уменьшается в объеме, растрескивается и т.д. Продолжительной эксплуатации такой обшивки составляет не более 15 лет. Среди преимуществ древесины отметим:

  • экологическую безопасность;
  • доступную стоимость;
  • легкость обработки;
  • естественный и привлекательный внешний вид.

Металлические ворота — самые распространенные и востребованный. Данный вариант ворот отличается более продолжительным сроком эксплуатации, по сравнению с предыдущим вариантом. Такие ворота нуждаются всего лишь в антикоррозийной обработке и периодической покраске. Для их украшения дополнительно используют кованые элементы. Также, возможен вариант комбинации металла с другими материалами в виде дерева или поликарбоната. Внешний вид таких ворот отличается презентабельностью.

Ворота из профнастила — один из бюджетных вариантов обшивки для откатных конструкций. Профнастил отличается разнообразной цветовой гаммой, не нуждается в дополнительном уходе, хорошо переносит атмосферное воздействие. Кроме того, главным преимуществом профнастила является легкость его веса. Он совершенно не нагружает конструкцию, легко устанавливается и доставляется на участок, при этом отлично противостоит ветровым нагрузкам.

Обшивка каркасной части поликарбонатом — позволяет получить изысканные и необычные по внешнему виду ворота. Среди достоинств данного материала отметим:

  • неподверженность коррозии, в отличии от металла;
  • противодействие механическим повреждениям, различным нагрузкам и т.д.;
  • стойкость перед атмосферным воздействием и перепадом температуры;
  • легкость установки;
  • возможность создания ворот различных форм и конфигураций;
  • привлекательный и необычный внешний вид.

После выбора материала для обшивки ворот, следует процесс их непосредственного изготовления.

Самодельные откатные ворота со средней балкой — поэтапная инструкция

В процессе работы над откатными воротами потребуется наличие инструмента в виде:

  • сварочного аппарата с электродами;
  • швеллерной конструкции;
  • дополнительных фурнитурных элементов, указанных в чертежах;
  • стальных труб с различными видами сечений, размер которых определяется индивидуально;
  • при необходимости, автоматического блока управления;
  • арматурных элементов;
  • бетонного раствора для фундамента;
  • болгарки;
  • профильных труб;
  • дополнительных элементов защиты;
  • обезжиривателя;
  • антикоррозийных составов для металла;
  • материала для обшивки.

Кроме того, потребуется наличие несущих элементов в виде опорных частей, высокомощных подшипников, 3-4 стоек.

Современные варианты организации ворот откатного типа подразумевают отсутствие верхней и нижней направляющей. Откатные ворота со средней балкой не имеют ограничений по высоте автомобильного средства, которое будет через них проезжать. Для раздвижения створок используется профильная балка консольного типа. Направляющие при этом, двигаются по тележкам роликового типа. Для фиксации блока, которые сдвигает ворота, используется ранее предусмотренный фундамент из бетона.

Откатные ворота консольного типа отличаются самым продолжительным сроком эксплуатации. Так как у этих ворот ролики находятся непосредственно внутри консольных направляющих. Таким образом, удается минимизировать их контакт с внешними раздражителями. С помощью этих роликов выполняется как откат секционных составляющих, так и равномерное распределение нагрузки от ворот.

От величины роликового блока зависит величина консольной направляющей и мощность электроприводного механизма. Учтите, что автоматические составляющие подбираются в соотношении с мощностью ворот и с небольшим запасом. Для покупки блока управления воротами обратитесь на строительный рынок или в специализированные магазины.

Откатные ворота своими руками изготовить очень сложно. Прежде всего, необходимо иметь навыки работы со сварочным аппаратом. Далее следует определиться с размерами ворот, способом их открывания, необходимостью или отсутствием автоматического механизма и т.д.

Размер ворот определяется индивидуально и зависит от размеров транспортного средства, которое будет чрез них проезжать. Оптимальное значение ширины проема для организации ворот составляет 500 см. Для более подробного определения размера, сначала установите колышки, которые будут импровизировать ворота по ширине и попробуйте заехать во двор на автомобиле. Интервал, который используется в качестве отката должен быть больше ширины ворот в полтора раза.

На начальном этапе ворот изготовления следует установить опоры, которые будут принимать на себя всю нагрузку от веса конструкции. В качестве опорных столбов используют деревянные, металлические, бетонные столбы. В данном вопросе следует исходить из индивидуальных особенностей ворот, материала для их обшивки и т.д. В любом случае, деревянные опоры нуждаются в дополнительной гидроизоляции и защите. Они отличаются самым непродолжительным сроком эксплуатации, быстро поддаются гниению и разрушаются. Бетонные столбы — отлично противостоят коррозии, влаге, температурным колебаниям. Кроме того, они с легкостью выдерживают все возложенные нагрузки.

Однако, для их изготовления необходимо использовать большое количество времени и денежных вложений. Оптимальный вариант — столбы из металла. При правильной антикоррозийной обработке, они прослужат больше всех вышеперечисленных вариантов. Глубина заложения опорного столба должна составлять треть от его длины. После подготовки опорного столба он устанавливается во внутрь ранее обустроенной ямы. На дне которой рекомендуется обустроить песчаную и щебневую подушку. Таким образом, удастся предотвратить пучение почвы и дальнейший перекос конструкции. Заливка опорного столба выполняется бетонным раствором. Дальнейшие работы рекомендуется проводить только спустя неделю после заливки.

Откатная конструкция нуждается в дополнительном изготовлении фундамента. Для этого потребуется наличие стального швеллера, ширина которого варьируется в пределах 150-210 мм. Сечение швеллера составляет 10-15 мм. Арматуру необходимо разрезать на небольшие куски и уложить на швеллерные полки. Далее обустраивается элемент в виде котлована. Его длина должна занимать половину проема, а ширина составляет около полуметра. Верхняя часть швеллера располагается на таком же уровне, как и заезд. Таким образом, удастся получить идеально ровное основание для монтажа подшипников.

Конструкция откатных ворот со средней балкой определяется индивидуально в чертежах. Пока выполняется застывание бетона, изготавливаются несущие конструкции. Для этих целей используется профильная труба. Изначально, необходимо удалить окалину с трубы с помощью болгарки.

В процессе работы особое внимание уделите правилам безопасности. Процесс очистки труб выполняется в защитной маске и перчатках. Далее трубы нужно обезжирить с помощью спирта или бензина. Далее, используя пульверизатор, обработайте поверхность труб антикоррозийной пропиткой. Таким образом, удастся защитить металл от влаги и продлить срок его эксплуатации минимум в два раза.

Более широкие трубы используются для изготовления внешнего каркаса, а более узкие — для внутреннего. Таким образом, удастся добиться максимальной устойчивости ворот перед механическими воздействиями. Профильные трубы соединяются между собой сварочным аппаратом с интервалом в 300 мм. Получившаяся конструкция дополнительно соединяется с откатными направляющими. Приваривание всех деталей выполняется с соблюдением шахматного порядка, таким образом, удается избежать деформации полотна.

На швеллерной части откатных ворот со средней балкой, выставляется роликовый блок с максимальным сдвигом. В соотношении с уровнем выставляется полотно, соединенное со швеллером с помощью сварки. Внутренняя часть ворот дополнительно оснащается блоками управления. Таким образом, выполняется самостоятельное изготовления ворот откатного типа.

Дополнительно на них устанавливается ручной или автоматический привод. Более удобный в эксплуатации электрический привод. Он позволяет снизить время на открывание и закрывание ворот.

Откатные ворота со средней балкой видео:

presstile.ru

Откатные ворота со средней балкой

Главная страница » Блог » Ворота откатные » Откатные ворота со средней балкой

Сдвижные ворота уже давно привлекают внимание покупателей (и, в последующем, часто пользователей) в процессе выбора типа защиты своей собственности.

Мы, отвечая на запросы посетителей, рассказали на нашем сайте про сдвижные ворота в статье «Ворота откатные автоматические». Там даются ответы на многие вопросы, связанные с правилами обслуживания и безаварийной эксплуатации. В ней, также, приведены достоинства и недостатки.

Это очень хорошие ворота. Лучше их могут быть только откатные ворота со средней балкой. Эта модель являются модернизацией предыдущей, поэтому знакомство с ней целесообразно начинать с указанной выше статьи.

Ворота со средней балкой.

Особенности конструкции

Основная особенность – это месторасположение несущей балки: теперь она располагается не внизу, а посередине дверного полотна. Это позволило произвести положительные изменения конструкции:

    • элементы трансмиссии (электромеханический привод с редуктором, ходовая рейка с механизмом зубчатого зацепления и т. д.) теперь размещаются в таком месте, где они лучше защищены от воздействия внешних факторов (снег, грязь после ливня и т.п.). Это значительно повысило надёжность всего механизма;
    • компоновка ворот изменена таким образом, что теперь дверное полотно расположено ближе к земле и зазор между ним и дорогой стал не преодолимым препятствием для несанкционированного посещения контролируемой территории. Раньше злоумышленников останавливала только перспектива запачкать спину консистентной смазкой, имеющейся на ходовой рейке.

Схема ворот со средней балкой.

Когда целесообразно применять ворота такой конструкции

Сдвижные ворота со средней балкой целесообразно применять в следующих случаях:

  • пространство около ворот должно быть свободно. Это требование является обязательным для территории перед контрольно-пропускными пунктами (КПП) предприятий, складов и т. п. В этих точках охрана предприятия осуществляет досмотр автотранспортных средств перед выездом или въездом на территорию. Кроме того, от караульного помещения в большинстве случаев начинается стена, вдоль которой будет перемещаться створка ворот;
  • линию ворот пересекает негабаритный транспорт (например, дорожно-строительная техника и т. п.). В этом случае возможно применение только консольных ворот;
  • объекты часто остаются без электропитания. Опции редуктора электромеханического привода позволяют одним движением специального ключа отключать электропривод и выводить его шестерни из зацепления. После этого ворота можно будет открывать в ручном режиме, и избежать скопления и простоя автотранспорта перед ними.

Окончание монтажа.

Где купить

  • Компания «Door Hann»;

Компания изготавливает и поставляет сварные откатные ворота на балке из комплектации «DoorHan» с заполнением профлистом с двух сторон + автоматика «DoorHan».

Размеры, мм и стоимость, руб:

  • 3500 х 2100 – 72370;
  • 4000 х 2100 – 80350.

Смотрите раздел «Где купить откатные ворота«.



stknf.ru

Консольные ворота со средней балкой своими руками: советы по монтажу

Анатолий Евгеньевич, Нижний Новгород задаёт вопрос:

Доброго времени суток! Старые распашные деревянные ворота пришли в негодность. Мне советуют сделать консольные ворота со средней балкой своими руками. Объясните, пожалуйста, какие преимущества они имеют. В чем отличие принципа работы средней и нижней консолей? Можно ли в качестве столбов использовать оставшиеся старые бетонные?

Эксперт отвечает:

Консольные ворота с нижней и верхней балкой перемещаются по одинаковому принципу, отличаются они по месту установки откатного механизма.

Конструкция со средней консольной балкой имеет несколько достоинств по сравнению с нижней консолью:

  1. Удерживающий механизм находится на высоте, примерно равной половине высоты створки. Это означает, что ему практически нестрашны снежные сугробы. На этом уровне можно расположить электрический привод для открывания.
  2. Створку можно расположить на любом уровне от поверхности. В этом случае при перемещении створки не возникает препятствий.

Недостаток — ворота имеют неэстетичный вид изнутри.

На этапе проектирования нужно убедиться, что имеется свободное пространство для отката.

Советы по монтажу

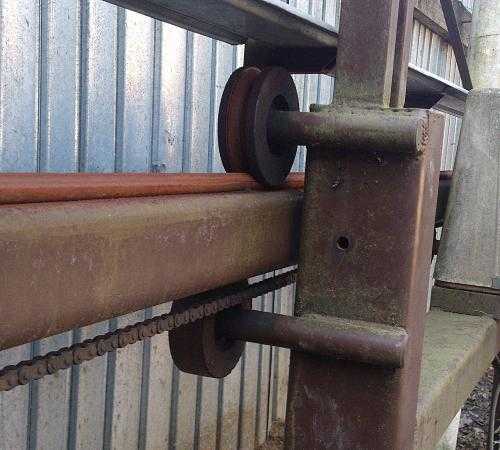

Откатной механизм для средней балки можно сделать своими руками из подшипников закрытого типа. Такие подшипники смазываются один раз и дальнейшей смазки не требуют. Можно приобрести готовые заводские каретки или откатной механизм в сборе, но в этом случае стоимость конструкции существенно возрастет.

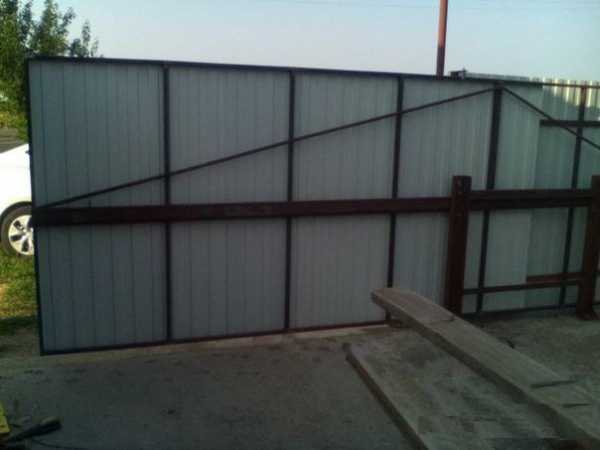

Сначала изготавливается каркас. Если предполагается обшить его металлопрофилем или штакетами из металлопрофиля толщиной 0,4-0,5 мм, достаточно использовать профилированную трубу сечением 20х20 мм или стальной уголок, а для балки — трубу сечением 20х40 мм. В местах сварки каркас нужно усилить косынками. Длина консоли должна быть равна удвоенной ширине створки. Для придания прочности ее дальний конец связывается с углами каркаса профильной трубой или уголком.

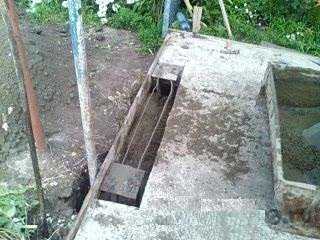

Для откатных ворот требуется 3 столба: нерабочий с улавливателем для фиксации закрытой створки и 2 рабочих для крепления консоли. Оба рабочих столба устанавливаются на высоту, равную половине высоты створки. Это могут быть бетонные с закладными или забетонированные швеллер или другая арматура. К ним привариваются ролики или каретки. Рабочие столбы должны быть заглублены до уровня промерзания почвы, в противном случае они будут «играть». Один старый столб можно использовать как нерабочий, установив на него улавливатель. Второй старый столб можно срезать до нужной высоты, но надежнее будет сделать новый.

Изготовление консольных ворот со средней балкой своими руками особых трудностей не вызывает. Основные затраты — приобретение профильной трубы, металлопрофиля, подшипников или откатных кареток.

Поделитесь полезной статьей:

Похожие статьи:

zavorota.ru
