Воздуховоды онлайн калькулятор – тройников, отводов, переходов, врезок, …

Содержание

Онлайн расчёт воздуховодов

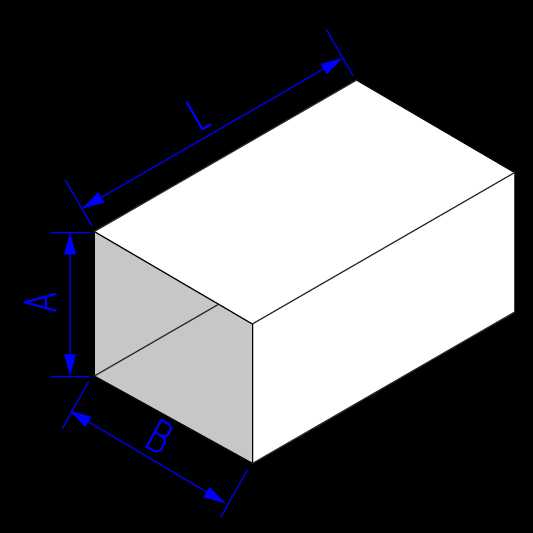

1. Расчёт ПРЯМЫХ УЧАСТКОВ прямоугольных воздуховодов

Высота, А (мм)

Ширина, В (мм)

Длина участка, L (м)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, руб

Экспорт в спецификацию

Запись

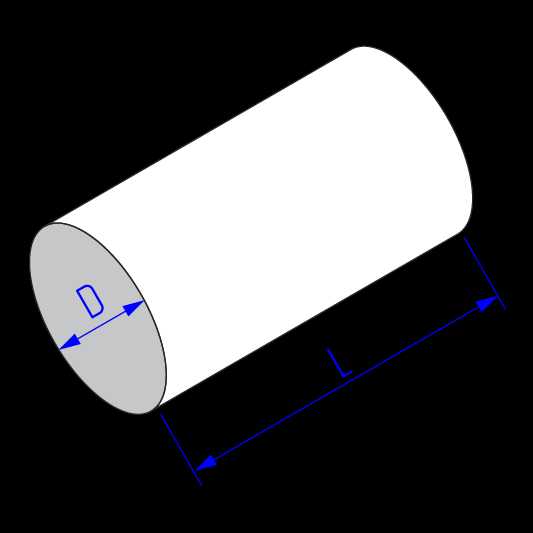

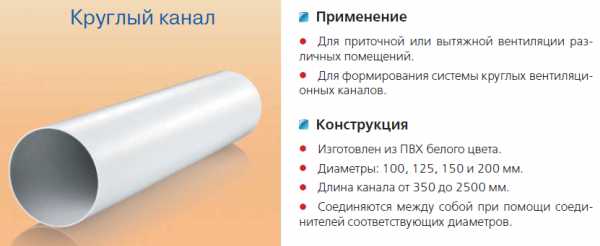

2. Расчёт ПРЯМЫХ УЧАСТКОВ круглых воздуховодов

Диаметр воздуховода, D (мм)

Длина участка, L (м)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, руб

Экспорт в спецификацию

Запись

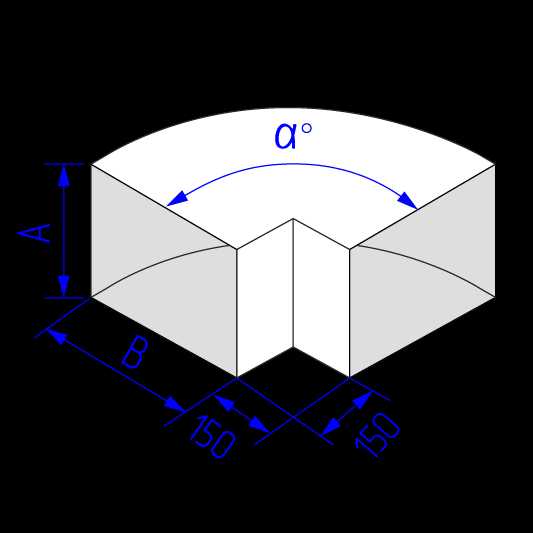

3. Расчёт ОТВОДА для прямоугольных воздуховодов

Высота, А (мм)

Ширина, B (мм)

Угол поворота, α (°)904530

Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, руб

Экспорт в спецификацию

Запись

4. Расчёт ОТВОДА для круглого воздуховода

Диаметр воздуховода, D (мм)

Угол поворота, α (°)904530

Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, руб

Экспорт в спецификацию

Запись

5. Расчёт ПЕРЕХОДА СЕЧЕНИЯ для прямоугольного воздуховода

Высота начальная, А (мм)

Ширина начальная, B (мм)

Высота конечная, a (мм)

Ширина конечная, b (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, руб

Экспорт в спецификацию

Запись

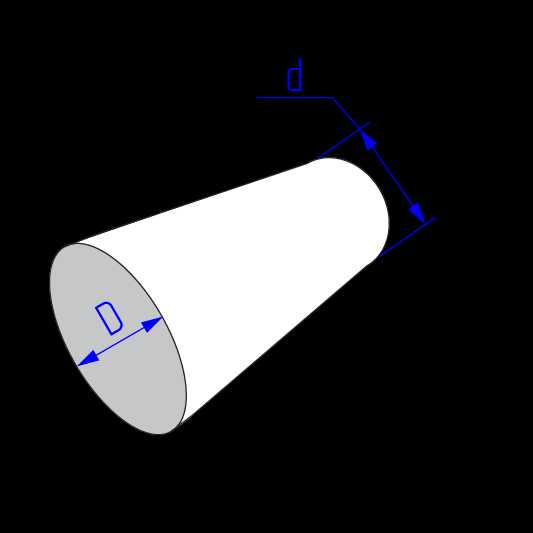

6. Расчёт ПЕРЕХОДА СЕЧЕНИЯ для круглого воздуховода

Диаметр начальный, D (мм)

Диаметр конечный, d (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, руб

Экспорт в спецификацию

Запись

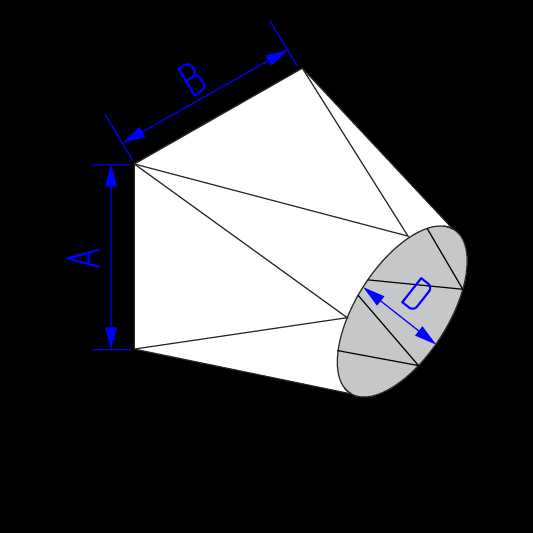

7. Расчёт ПЕРЕХОДА с круглого на прямоугольное сечение

Высота начальная, А (мм)

Ширина начальная, B (мм)

Диаметр конечный, D (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШина-ФланецРейка-НиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, руб

Экспорт в спецификацию

Запись

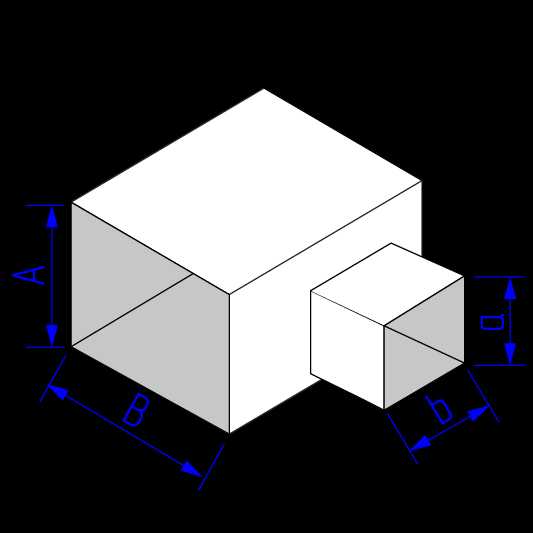

8. Расчёт ТРОЙНИКА для прямоугольного воздуховода

Высота главного воздуховода, А (мм)

Ширина главного воздуховода, B (мм)

Высота врезки, a (мм)

Ширина врезки, b (мм)

Угол врезки, α (°)9045

Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеШинаРейкаНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, руб

Экспорт в спецификацию

Запись

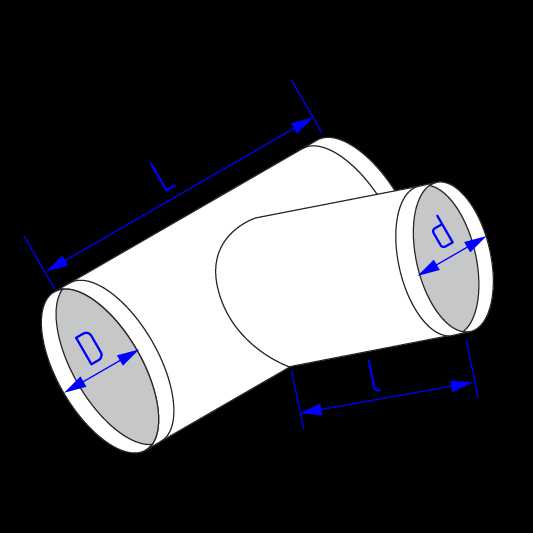

9. Расчёт ТРОЙНИКА для круглого воздуховода

Диаметр главного воздуховода, D (мм)

Диаметр врезки, d (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,01,2

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, руб

Экспорт в спецификацию

Запись

vozduhovody-krasnodar.ru

Расчет площади воздуховодов и фасонных изделий, калькулятор воздуховодов и фасонных частей

Прямой участок воздуховода

Площадь воздуховода прямоугольного сечения

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Отвод

Площадь отвода круглого сечения

Исходные данные:

Угол, αο

Угол, αο

-1530456090

м

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Площадь отвода прямоугольного сечения

Исходные данные:

Угол, αο

Угол, αο

-1530456090

м

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Переход

Площадь перехода круглое на круглое сечение

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Площадь перехода прямоугольное на прямоугольное сечение

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Площадь перехода круглого на прямоугольное сечение

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Врезка

Площадь врезки прямой прямоугольной

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Площадь круглой врезки с воротником

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Площадь прямоугольной врезки с воротником

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Тройник

Площадь тройника круглого сечения

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Площадь тройника круглого сечения

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Площадь тройника прямоугольного сечения

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Площадь тройника прямоугольного сечения

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Утка прямоугольного сечения

Площадь утки со смещением в 1-ой плоскости

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Площадь утки со смещением в 2-х плоскостях

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Вытяжные зонты над оборудованием

Площадь зонта островного типа

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Площадь зонта пристенного типа

Исходные данные:

Итоги расчета:

Стоимость, руб:

Добавить в спецификацию

Сохранить текущие расчеты

Сохранить

Сохраненные спецификации

У вас еще нет сохраненных спецификаций

wentprom.ru

Калькулятор расчёта вентиляции: производительность, размеры воздуховодов


Для жилых помещений расчёт необходимой производительности вентиляции производится:

  1. По количеству человек, одновременно проживающих в помещении;
  2. По площади жилого помещения;
  3. По кратности воздухообмена.

Расчёт по количеству человек производится исходя из правила: 30 м³/час на человека, при общей площади квартиры на одного человека более 20 м².

Расчёт воздухообмена по количеству человек (при общей площади квартиры на одного человека более 20 м²)

Расчёт по площади жилого помещения, производится исходя из правила: 3 м³/час на 1 м² площади помещения, при общей площади квартиры на одного человека менее 20 м².

Расчёт воздухообмена по площади помещения (при общей площади квартиры на одного человека менее 20 м²)

Расчёт воздухообмена по кратности производится, исходя из минимального количества смен воздуха в час в помещении. Для спальни, общей, детской комнаты принимается равным 1,0 (СНиП 31-01-2003 Таблица 9.1).

Расчёт воздухообмена по кратности

Наибольшее полученное из трёх расчётов значение воздухообмена и будет являться потребной производительностью вентиляции. Зная производительность вентиляции, можно рассчитать минимальное сечение воздуховодов. Расчёт производится из условия максимальной скорости воздуха в воздуховодах — 4 м/с. При больших значениях, возможно появление шума от передвижения воздушных масс.

Расчёт площади сечения воздуховода

Зная минимальное проходное сечение воздуховода, производим выбор подходящего типоразмера воздуховода из сводных таблиц.

Либо производим самостоятельный расчёт наиболее подходящего типоразмера воздуховода. Для этого можно воспользоваться калькуляторами расположенными ниже.
Зная диаметр или ширину и высоту воздуховода, можно рассчитать его фактическое проходное сечение и сравнить с расчётным значением.

Расчёт фактической площади сечения круглого воздуховода

Расчёт фактической площади сечения прямоугольного воздуховода

ventinginfo.ru

Расчет площади воздуховодов — онлайн калькулятор

Вентиляция играет важнейшую роль в создании оптимального микроклимата в жилище. Правильно сконструированная вентиляционная система обеспечивает вывод за пределы помещения загрязненного воздуха, вредных газов, паров и пыли, которые влияют на здоровье людей, находящихся в жилом помещении. При проектировании вентиляционных систем производится огромное количество расчетов, в которых учитывается множество факторов и переменных.

В производительности вентиляционной системы не последнюю роль играю воздуховоды, а именно их длина, сечение и форма. Крайне важно чтобы расчет сечения воздуховодов был произведен правильно, так как именно от этого будет зависеть, сможет ли система воздуховодов пропускать достаточное количество воздуха, скорость воздушного потока и бесперебойная работа вентиляционной системы в целом. Благодаря грамотному расчету площади воздушных каналов, вибрация и аэродинамические шумы, производимые воздушными потоками, будут находиться в пределах допустимой нормы.

Рассчитать площадь воздуховодов для естественной вентиляционной системы можно тремя способами:

  • Обратиться к профессионалам. Расчет будет произведен качественно, но дорого.
  • Сделать самостоятельный расчет, используя формулы расчета удельных потерь воздуха, гравитационного подпора, поперечного сечения воздуховодов, формулу скорости движения воздушных масс в газоходах, определение потерь на трение и сопротивление.
  • Воспользоваться онлайн-калькулятором.

Расчет сечения воздуховода

Для того чтобы воспользоваться онлайн-калькулятором, не нужно иметь инженерного образования или платить денег, просто введите в каждое поле калькулятора необходимые данные и получите правильный результат.

Методика самостоятельного расчета сечения воздуховодов

  1. Определение аэродинамических характеристик воздушного канала с естественным движением воздуха.

Rуд = Pгр/ ∑L

где

Pгр – гравитационное давление в каналах вытяжной вентиляции, Па;

L – расчетная длина участка, м.

При естественном побуждении необходимо увязать показатели гравитационных давлений в проходных каналах помещений с показателями трения и местными сопротивлениями, которые возникают по пути движения воздуха от вытяжки до устья вытяжной шахты, а именно по равенству 1, где ∑(Rln+Z) – расчетное снижение давления на местные сопротивления и трение на отрезках воздуховодов в расчетном направлении движения воздушных масс.

  1. Определение значения гравитационного подпора

Pгр= h(pnpb)9.81

где

h – высота столба воздуха, м;

pn – плотность воздушных масс снаружи помещения, кг/м3,

pb – плотность воздушных масс в помещении.

  1. Площадь сечения воздуховода определяется по формуле

S = L * 2.778/V

где

S – расчетная площадь сечения воздуховода см2

L – расход воздуха через воздуховод, м3/час

V – скорость движения воздуха в воздуховоде, м/с,

2,788 – коэффициент для согласования размерностей.

  1. Фактическая площадь сечения воздуховодов определяется по формулам:

S = π * D / 400 – для круглых воздуховодов

S = A * B / 100 – для прямоугольных воздуховодов

где

S – фактическая площадь сечения, см2

D – диаметр круглого воздуховода, мм

A и B – ширина и высота прямоугольного воздуховода, мм.

  1. Для расчета сопротивления сети воздуховодов используется формула:

P = R * L + Ei * V2 * Y/2 где:

R – удельные потери на трение на конкретном участке вентиляционной сети

L – длина участка воздуховода.

Ei – сумма коэффициентов местных потерь на участке воздуховода

V2 – скорость движения воздуха на участке воздуховода

Y – плотность воздуха.

ventilationpro.ru

Расчет системы вентиляции, онлайн калькулятор

Онлайн-калькулятор расчета производительности вентиляции

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:

  • назначения помещения
  • количества оборудования
  • выделяющего тепло,
  • количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

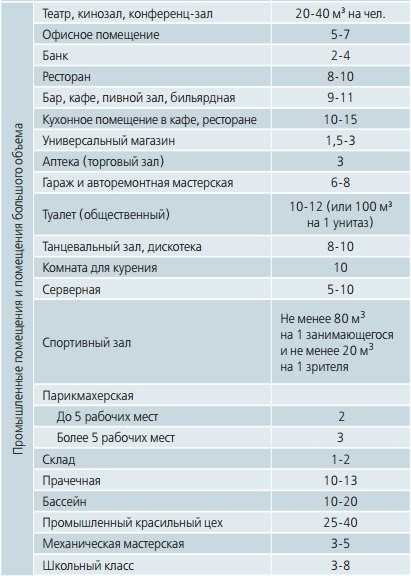

Расчет производительности по кратности воздухообмена

Методика расчета вентиляции по кратности:

L = n * S * Н, где:

L — необходимая производительность м3/ч;
n — кратность воздухообмена;
S — площадь помещения;
Н — высота помещения, м.

Расчет производительности вентиляции по количеству людей

Методика расчета производительности вентиляции по количеству людей:

L = N * Lнорм, где:

L — производительность м3/ч;
N — число людей в помещении;
Lн — нормативный показатель потребления воздуха на одного человека составляющий:
при отдыхе — 20 м3/ч;
при офисной работе — 40 м3/ч;
при активной работе — 60 м3/ч.

Онлайн-калькулятор расчета системы вентиляции

Следующий этап в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из следующих компонентов: воздуховоды, распределители воздуха, фасонные изделия (переходники, повороты, разветвители.)

Сначала разрабатывается схема воздуховодов вентиляции, по которой производится расчет уровня шума, напора по сети и скорости потока воздуха. Напор по сети напрямую зависит от того, какова мощность используемого вентилятора и рассчитывается с учетом диаметров воздуховодов, количества переходов с одного диаметра на другой, и количества поворотов. Напор по сети должен возрастать с увеличением длины воздуховодов и количества поворотов и переходов.

Расчет количества диффузоров

Методика расчета количества диффузоров

N = L / ( 2820 * V * d * d ), где

N — количество диффузоров, шт;
L — расход воздуха, м3/час;
V — скорость движения воздуха, м/сек;
d — диаметр диффузора, м.

Расчет количества решеток

Методика расчета количества решеток

N = L / ( 3600 * V * S ), где

N— количество решеток;
L — расход воздуха, м3/час;
V — скорость движения воздуха, м/сек;
S — площадь живого сечения решетки, м2.

Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов. Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.

Расчет мощности калорифера

Методика расчета мощности калорифера

Р = T * L * Сv / 1000, где:

Р — мощность прибора, кВт;
T — разница температур на выходе и входе системы, °С;
L — производительность м?/ч.
Cv — объемная теплоемкость воздуха = 0,336 Вт·ч/м?/°С.
Напряжение питания может быть однофазным 220 В или трехфазным 380 В. При мощности более 5 кВт желательно использование трехфазного подключения.

Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:

  • Производительность по воздуху;
  • Мощность калорифера;
  • Рабочее давление, создаваемое вентилятором;
  • Скорость потока воздуха и площадь сечения воздуховодов;
  • Допустимый уровень шума.

sms161.ru

Нормы воздухообмена различного типа помещений. Калькулятор онлайн вентиляции

Онлайн калькулятор расчета вытяжки для определенных помещений в зависимости от назначения, позволит подобрать нужный вентилятор по параметрам производительности и воздухообмена. Расчет  м3/ч  производительности вентилятора в зависимости от кратности воздухообмена в квартире в офисе или других бытовых помещений разной направленности.  Правильный расчет вентиляции, основан на правильном выборе вентилятора, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Основным показателем является расчет производительности воздуховода и кратность циклов воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. В таблице ниже переведены примеры и номы воздухообмена.

Калькулятор производительности воздухообмена в помещении

Методика расчета вентиляции по кратности:

L = n * S * Н, где:

L — необходимая производительность м3/ч;
n — кратность воздухообмена;
S — площадь помещения;
Н — высота помещения, м.

От чего зависит кратность воздухообмена

При определенных значениях воздухообмен вычисляют по нормативной кратности. В не зависимости от вида помещения формула для расчета воздухообмена по кратности будет одинаковой:

L = Vпом ⋅ Kp  3/ч),

где Vпом — объем помещения, м3;
K— нормативная кратность воздухообмена, 1/ч.

Объем помещения должен быть известен, в то время как число кратности регламентируется нормами. К ним относятся строительные нормы СНиП 2.08.01-89, санитарно-гигиенические нормы и другие.



Значения кратности воздухообмена

sdelalremont.ru

Онлайн калькулятор расчета вентиляции

Для правильного выполнения расчета вентиляции в частном или общественном понимании недостаточно просто воспользоваться онлайн-калькулятором или взять данные из справочных таблиц. Необходимо понимать, как и почему принимаются нормативные показатели и как применить их к конкретным вычислениям.

Содержание статьи

Кратность воздухообмена

Этот критерий чаще всего используется для упрощенного расчета системы вентиляции. Под термином «кратность воздухообмена» (в английской терминологии air exchange rate) понимают обмен воздушных масс, выражающихся количеством за час. Причем в зависимости от способа эксплуатации помещения учитывается либо число обменов для помещения в целом, либо кратность с учетом площади (объема). Ниже приведена таблица с нормативными данными для помещений частного дома или общественного здания. При этом подразумевается, что приток воздуха идет естественным путем, а кратность считается для вытяжной вентиляции. Расчетная температура в холодный период указывается для того, чтобы при вычислениях компенсировать излишнюю сухость воздуха за счет действия отопительных приборов.

Таблица 1. Кратность воздухообмена по площади или назначению помещений.

При использовании таблицы важно обратить внимание: кратность указывается в расчете на площадь помещения, а в нашем онлайн-калькуляторе расчет ведется для объема.

При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже.

Таблица 2. Кратность воздухообмена для помещений общего или специального назначения.

Применяя показатель, соответствующий жилым комнатам или спальням, равный единице, получаем требуемую производительность вентиляционной системы (м.куб./час).

Основой расчета вентиляции онлайн является формула

L = V х Kp

здесь V — объем комнаты (произведение площади на высоту), м.куб.;

Kp — кратность воздухообмена согласно санитарно-гигиеническим нормам, 1/ч.

Для жилой комнаты с площадью 20 м.кв. и высотой 2,5 м требуемая мощность вентиляции составит

L = (20 х 2,5) х 1 =50 м.куб.

При использовании данных первой таблицы расчет ведется без учета высоты помещения, то есть

L = S х Kp

здесь S — площадь помещения, м.кв.;

Kp — кратность воздухообмена согласно нормам, 1/ч.

Для тех же размеров комнаты (20 м.кв.) необходимый объем воздуха в час

L = 20 х 3 = 60 м.куб.

Данный метод вычислений дает более высокие требования к системе вентиляции, поэтому предпочтительным считается предыдущий вариант вычислений. При указании в таблице объема воздуха на помещение именно эти цифры используют для дальнейшего подбора компонентов вентиляционной системы.

Расчет вентиляции помещения в зависимости от числа людей

Второй сравнительно простой способ вычисления производительности вентиляционной системы – по числу находящихся в помещении людей. При этом в калькулятор вентиляции достаточно внести число пользователей и указать степень их активности.

Вычисления ведутся по формуле

L = N х Lнорм

Где L — необходимая производительность вентилирующей системы, м3/ч;

N — число людей;

Lнорм — расход воздушной смеси на человека, согласно нормативам (объем).

Последний показатель принимается согласно санитарно-гигиеническим нормам:

  • спокойствие (отдых, сон) — 20 м3/ч;
  • умеренная активность — 40 м3/ч;
  • активная деятельность (физическая работа, тренировки) — 60 м3/ч.

Таким образом, для комнаты с теми же, что и в предыдущем примере расчета вентиляции, размерами (20 м.кв.) при одновременной умеренной активности 5 человек (офисная работа) потребуется мощность системы

L = 5 х 40 = 200 м.куб.

Если речь идет не о частном доме, а об общественном заведении, следует руководствоваться другими показателями.

Однако для таких помещений производительность вентиляции рассчитывается индивидуально, в ходе проектирования системы (или здания в целом), и кратность воздухообмена считается только дополнительным, проверочным показателем.

Заключение

Несмотря на то, что калькулятор расчета вентиляции, дает только приблизительные данные, он позволит примерно представлять необходимую производительность приточно-вытяжной вентиляции и проверить данные, представленные фирмой, монтирующей систему. Знание того, как рассчитать вентиляцию на бытовом уровне, поможет также при самостоятельной установке принудительно проветривающих помещение установок.

Пожалуйста, оцените статью: Загрузка…

stroy-okey.ru
