Вытяжная система вентиляции – Вытяжная вентиляция: виды, материалы и расчет

Виды вентиляции, ее устройство. Установка вентиляции

Каждое здание должно оснащаться эффективной вентиляционной системой, ведь постоянный воздухообмен также важен, как хорошая система отопления или качественная вода. Учеными уже давно была установлена связь между развитием в домах ряда негативных явлений и неправильной вентиляцией. Таким образом, хороший воздухообмен помещений необходим не только для продления срока эксплуатации здания, но и для поддержания нашего здоровья.

Для чего нужна вентиляция?

Главная цель вентиляции – это организованная подача в помещение свежего воздуха и последующая замена (или удаление) загрязненного воздуха. Воздухообмен должен осуществляться с определенной частотой. В строениях с плохой вентиляционной системой скапливается очень много пыли, микроскопических химических веществ (регулярное использование средств бытовой химии). Повышенная влажность способствует образованию плесени, а в воздухе наблюдается высокая концентрация грибковых спор.

Человек, работающий или проживающий в таком здании, может жаловаться на жжение в глазах, головные боли, проблемы с концентрацией внимания и быструю утомляемость. Повышенная влажность в строениях и плохая вентиляция помещений приводит к конденсации и образованию капелек влаги на потолках и стенах.

Подобные условия становятся идеальными для развития грибков, негативно влияющих на здоровье человека и приводящих к постепенному разрушению здания. Также перечисленные факторы очень часто являются причиной большинства респираторных заболеваний, а для людей, склонных к аллергии, представляют серьезную угрозу их здоровью.

Классификация систем вентиляции

Вентиляционные системы классифицируются по четырем основным способам:

1. По способу создания для циркуляции воздушного потока:

• искусственная вентиляция;
• с естественным приводом.

2. По назначению:

• вытяжные системы;
• приточные.

3. По зоне обслуживания:

• общеобменные системы;
• местные.

4. По конструктивному исполнению:

• бесканальные системы;
• канальные.

Основные виды вентиляции

Различают следующие основные виды вентиляционных систем:

1. Естественная.
2. Механическая.
3. Вытяжная.
4. Приточная.
5. Приточно-вытяжная.
6. Местная.
7. Общеобменная.

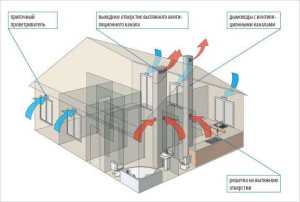

Естественная вентиляция

Как можно догадаться, такая вентиляция создается естественным путем, без использования вентиляционных агрегатов, а только посредством естественного воздухообмена, потоков ветра и разницей температуры на улице и в помещении, а также за счет колебания атмосферного давления. Такие виды вентиляции сравнительно недорогие по стоимости, а главное, их легко монтировать. Однако такие системы напрямую зависят от климатических условий, поэтому не способны справиться со всеми проблемами.

Механическая

Когда осуществляется принудительная замена отработанного воздуха на поток свежего – это и есть механическая вентиляция. В данном случае применяется специальное оборудование, которое позволяет отводить и подводить воздушный поток в помещение в необходимом объеме, независимо от изменяющихся климатических условий.

В таких системах воздух при необходимости подвергается различным видам обработки (увлажнение, осушение, охлаждение, нагревание, очистка и многое другое), что практически невозможно организовать в естественных вентиляционных системах.

На практике очень часто применяют смешанные виды вентиляции, которые одновременно совмещают механическую и естественную системы. Для каждого конкретного случая выбирается наиболее оптимальный способ вентиляции в санитарно-гигиеническом отношении, а также, чтобы она была технически и экономически рациональна. Механическую систему можно устанавливать как для всего помещения (общеобменная), так и на конкретном рабочем месте (местная вентиляция).

Приточная

Посредством приточных систем осуществляется подача чистого воздушного потока в вентилируемые помещения, который сменяет загрязненный. При необходимости приточный воздух подвергают специальной обработке (увлажнение, нагревание, очистка и т. д.).

Вытяжная

Такая система предназначена для удаления из помещения загрязненного воздуха. В большинстве случаев в помещениях предусматриваются одновременно вытяжные и приточные виды вентиляции. Важно, чтобы их производительность была сбалансированной, с учетом возможности поступления воздушного потока из смежных помещений или в смежные помещения.

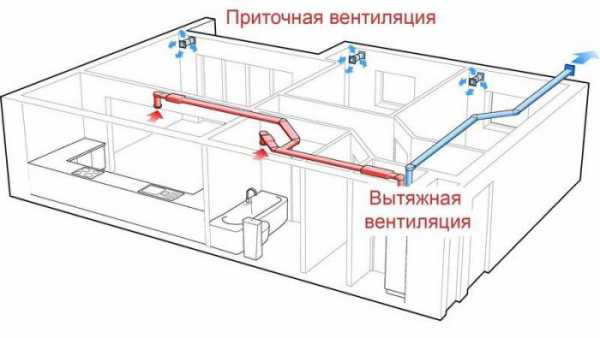

Также в помещениях может устанавливаться только приточная или только вытяжная система. В таком случае воздух поступает в помещение из смежных комнат или снаружи через специальные проемы, либо перетекает в смежные помещения, или же удаляется из данного помещения наружу.

Местная вентиляция

Это система, при которой воздушный поток направляется в определенное место (местная приточная система), и загрязненный воздух удаляется из мест скопления вредных выделений — местная вытяжка (вентиляция).

Местная приточная система

Воздушные души (сосредоточенный воздушный поток с повышенной скоростью) относятся к местным приточным вентиляционным системам. Их основной задачей является подача чистого воздуха к постоянным рабочим местам, снижение температуры воздуха в их зоне, обдув рабочих, которые подвергаются интенсивному тепловому облучению.

Воздушные завесы (у печей, ворот и т. д.) также относятся к местным системам вентиляции, они изменяют направление воздушного потока или создают воздушные преграды. Такая вентиляционная система, в отличие от общеобменной, требует меньших затрат. В помещениях производственного назначения при выделении вредностей (теплоты, влаги, газов и т. д.) обычно применяется смешанная схема вентиляции: местная (приток и местные отсосы) — для обслуживания рабочих мест, и общая — для устранения во всем объеме помещения вредного воздуха.

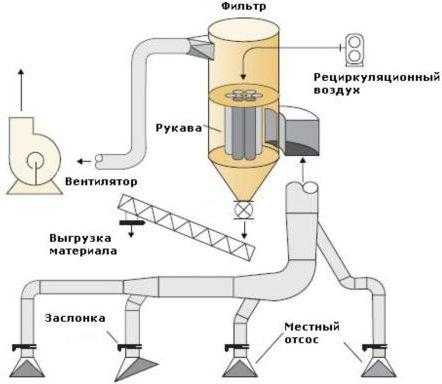

Местная вытяжная система

Когда вредности (пыль, газ, дым) и тепло выделяются локализованно, к примеру, от плиты на кухне или станка на производстве, применяют местную вытяжную вентиляционную систему. Она улавливает и отводит вредные выделения, предотвращая их последующее распространение по всему объему помещения.

К таким системам относятся местные и бортовые отсосы, вытяжные зонты и многое другое. Также к местной вытяжной вентиляции относят воздушные завесы – воздушные преграды, которые не дают воздушному потоку проникать с улицы в помещение или из одного помещения в другое.

Общеобменная вентиляция

Такая система предназначена для осуществления вентиляции помещения в целом или его значительной части. Общеобменная вытяжная схема вентиляции предусматривает удаление воздуха из всего обслуживаемого помещения равномерно, а общеобменная приточная система подает воздушный поток и распределяет его по всему объему помещения.

Естественная или механическая система: какую выбрать?

Для комфортного существования человеку требуется не только тепло, но и чистый, свежий воздух. Причем свежий воздух человеку необходим постоянно и в большом количестве. Важна также и объемная скорость движения воздушного потока в комнате. При естественной системе скорость значительно ниже, чем при механической вентиляции.

Но воздухообмен, который достигается посредством механической системы, намного выше, чем при естественной вентиляции.

Кроме того, при механической системе вентиляционные каналы, по сравнению с естественной вентиляцией, имеют меньший размер. Это обусловлено нормируемой скоростью движения воздушного потока в вентиляционных системах. Согласно СНиП «Отопление, вентиляция и кондиционирование», для механической системы скорость движения воздуха должна быть от 3 до 5 м/с, для естественной вентиляции – 1 м/с. Другими словами, чтобы пропустить через систему один и тот же объем воздуха, у естественной вентиляции размеры каналов будут в 3-5 раз больше.

Очень часто при возведении зданий просто нет возможности пропустить такие большие каналы. Кроме того, при естественной системе протяженность воздуховодов не может быть большой, так как создаваемое разницей плотностей воздуха давление очень мало. В связи с этим при больших площадях попросту не обойтись без механической вентиляции.

Вентиляция помещений – главные составляющие

В состав отопления, вентиляции и кондиционирования входит масса агрегатов, обеспечивающих высокоэффективную циркуляцию воздушных масс в помещении. Важно, чтобы проект вентиляции, а также размещение устройств было выполнено в соответствии с действующими нормами и правилами (ТКП, СНиП).

Вентиляционные системы могут быть снабжены каналами или же их не иметь – все зависит от конструктивных особенностей помещения.

Важно помнить, что вентиляция является серьезным и значимым элементом, поэтому как к проектированию, так и к подбору оборудования необходимо подходить грамотно. Стоит также обратить внимание, что для организации регулируемого воздухообмена применяются универсальные и самые разнообразные агрегаты. Наиболее доступными и простыми считаются вентиляторы – они могут быть радиальными, осевыми и диаметральными.

Кроме того, в помещении могут устанавливаться вентиляционные установки, которые монтируются в специальных каналах – воздуховодах, либо же на крыше зданий. Также установка вентиляции предполагает устройство воздушных клапанов, заслонок, распределительных элементов и решеток, которые позволяют сделать движение воздушного потока в помещении максимально эффективным.

Основные параметры вентиляционных систем

1. Производительность. При расчете данного параметра необходимо учитывать количество бытовой техники, количество проживающих в доме людей, а также площадь помещений. Следует рассчитать, какое время и какой объем понадобится вентиляционной системе для вывода загрязненного воздуха и последующего заполнения чистым. Для коттеджей наиболее оптимальное значение воздухообмена считается от 1000 до 2000 м³/ч. Для расчета площадь помещения умножается на его высоту и на 2.
2. Уровень шума. Чем выше скорость работы вентиляции, тем, соответственно, больше уровень шума. Не нужно приобретать чересчур «быстрые» системы. Если первый пункт будет рассчитан правильно, то вам удастся не только сохранить свой бюджет, но и спокойный сон. В таком случае установка вентиляции будет правильной. Также не стоит покупать воздуховоды с заниженными показателями, так как их будет тяжело правильно установить, и они не смогут во время работы выдержать нагрузки. Для коттеджа приемлемая средняя скорость воздушного потока составляет от 13 до 15 м/с.
3. Еще одним немаловажным параметром является мощность. Температуру поступающего в помещение воздуха регулирует калорифер. Согласно СНиП «Отопление, вентиляция и кондиционирование», температура не должна превышать +16°C. В зависимости от предполагаемого места установки прибора, рассчитывается мощность калорифера. Важно, чтобы он мог работать и при минусовых температурах в зимний период времени. Выбирая мощность, следует ориентироваться на максимальный плюсовой и минусовой показатели температуры. Если на улице максимальная минусовая температура -10°C, то калорифер должен нагревать воздух как минимум на 26°C. К примеру, для офисных помещений может использоваться до 50 кВт мощности, для квартиры вполне достаточно и 1-5 кВт.

Еще на этапе проектирования необходимо определить точки крепления вентиляционного оборудования, как основного, так и вспомогательного. В данном случае имеются некоторые ограничения – не рекомендуется устанавливать оборудование над источниками тепла (печь, камин и др). Важно, чтобы проект вентиляции полностью соответствовал требованиям, которые предъявляются к нормативно-технической документации.

Устройство вентиляционной системы предполагает следующие основные этапы:

1. Подготовка.

• Выполняется разметка мест предполагаемой установки вентиляционных устройств.
• С учетом запаса (2-3 сантиметра) выдалбливаются отверстия. Запас требуется для комфортного монтажа системы.
• Подчищаются края отверстий.

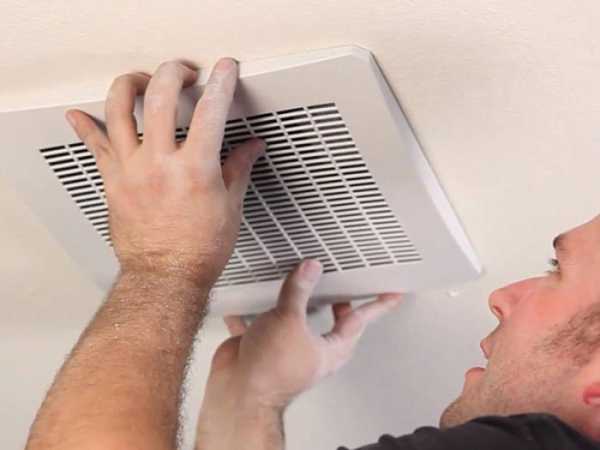

2. Устройство вентиляции.

• Передняя часть вентилятора устанавливается в отрезок трубопровода.
• Затем конструкция размещается в отверстии.
• Пространство между вентилятором и стеной заливается пеной.

3. Монтаж электрики.

• В стене выполняются борозды под кабель.
• В получившиеся отверстия укладывается кабель к вентилятору.
• Кабель закрепляется при помощи скоб.

4. Отделочные работы.

• На выключатель вентилятора устанавливается защитный короб.
• Герметиком промазываются все стыки вентиляционной системы.
• Борозды с проводкой, а также места примыкания системы к стене отштукатуриваются и шпаклюются.

Система полностью готова к запуску. Это несложная вентиляция, цена такой системы будет зависеть от стоимости вентилятора.

Заключение

Системы отопления, вентиляции и кондиционирования являются неотъемлемой частью современного офиса, дома или любого другого объекта недвижимости. Данные системы состоят из самых инновационных и современных агрегатов, проектируются в зависимости от конструктивных особенностей здания, позволяя в значительной степени сэкономить на отоплении.

Важно помнить, что грамотно спроектированная и установленная вентиляционная система – это залог создания в помещении оптимального микроклимата.

fb.ru

Вытяжная вентиляция — полезные статьи и советы

Вытяжная вентиляция является важнейшей составляющей, для обеспечения циркуляции воздуха в помещениях.

• Неправильно работающая вытяжка или ее полное отсутствие может привести к застою воздуха и к перенасыщению углекислым газом воздушной смеси и повышению уровня влажности.
• Теплый и влажный воздух, насыщенный углекислым газом является лучшим микроклиматом для размножения бактерий, появления плесени и грибков, что в первую очередь негативно отражается на здоровье человека, его работоспособности, а также на состоянии отделочных материалов и конструктивных элементов постройки.

В этой категории нашего сайта мы постарались отразить наиболее серьезные проблемы и способы их решения, связанные с созданием и ремонтом вытяжной вентиляции своими руками. Кроме того, специалисты, принимающие участие в создании этого ресурса, в своих публикациях раскрывают влияние вытяжной вентиляционной системы на такие понятия, как тяга в дымоходе и на то, как влияют воздуховоды для систем вентиляции на циркуляцию воздуха в помещении.

Для кого предназначен данный раздел?

Публикации этого раздела будут интересны широкому кругу читателей, любителям и профессионалам.

Любой домашний мастер сможет почерпнуть информацию о том, как правильно организовать вентиляционную систему в подвесном потолке, или насколько оправданной может быть покупка вытяжки без отвода.

Благодаря рекомендациям специалистов можно быстро решить вопрос, как устранить конденсат в вентиляции, и есть ли смысл делать это своими руками, не привлекая к решению проблемы профессионалов.

Очень часто люди сталкиваются с проблемами высокой влажности в ванных комнатах. Как правило, это происходит из-за плохо работающей вытяжки или недостатка приточного воздуха. Плохая вентиляция в ванной комнате таит в себе массу неприятностей.

Вы получите достоверную информацию, какими способами можно улучшить циркуляцию воздуха в ванной комнате и узнаете, по каким критериям следует выбирать оборудование для создания принудительной вытяжной вентиляционной системы.

Из данной категории сайта, инженер получит информацию, как правильно сделать расчет аварийной вентиляции, а также узнает о грамотном проектировании противодымных систем и подборе оборудования.

Любой застройщик может столкнуться с проблемой выбора того или иного типа вентиляционной системы в деревянном доме. Наши публикации помогут в решении этой сложной задачи. Грамотная вытяжная вентиляция дома позволит сэкономить средства на отоплении и создать наиболее подходящий микроклимат для обитателей жилища.

Предпринимателю станет полезным информация о том, как правильно организовать вентиляцию столовой, и в каких случаях применяется система аспирации воздуха, где экономически целесообразно применять пластиковые, а где гибкие воздуховоды.

ventilationpro.ru

Приточно-вытяжная вентиляция — Принцип работы

В процессе своей естественной жизнедеятельности человек непрерывно расходует кислород, насыщая воздух углекислым газом, а также испарениями, частицам пота и т.д.

Приточно вытяжная вентиляция принцип работы

С загрязнением воздуха связана также производственная и хозяйственная деятельность человека.

В связи с этим возникает необходимость обеспечения мест жизни и работы людей непрерывным поступлением свежего воздуха, а также отводом воздуха «использованного».

Совместить в себе обе эти функции призвана приточно-вытяжная вентиляция.

Естественная приточно-вытяжная вентиляция в квартире

Роль естественной приточно-вытяжной вентиляции в квартире выполняют открытые окна и форточки, некоторую помощь которым оказывают вытяжные отверстия кухни и санузла, обеспечивающие местную вентиляцию. Но для квартир большой площади и загородных коттеджей такой вентиляции может оказаться недостаточно.

Признаками недостаточной вентиляции помещения являются:

• повышенная относительно естественного фона влажность летом и пониженная зимой;

• жирный налет на стенах в кухне;

• запотевание стекол;

• грибок на стенах в кухне и санузле.

В таком случае стоит задуматься об организации принудительной общеобменной приточно-вытяжной вентиляции, так как недостаток вентиляции грозит развитием сердечно-сосудистых заболеваний, обострением респираторных заболеваний, а также скоплением углекислого и угарного газов, а также токсичных выделений некоторых видов покрытий в количествах, превышающих их предельно допустимые концентрации.

Организация приточно-вытяжной вентиляции с помощью оконных вентиляторов

Самый доступный, недорогой, простой и даже, можно сказать, кустарный способ организации принудительной приточно-вытяжной вентиляции – купить и установить вентиляторы на форточку и вытяжное отверстие.

Оконный вентилятор

Затраты на подобную «систему» вентиляции минимальны, работы на пару часов, добиться дополнительного движения воздуха, а значит, сделать воздухообмен более интенсивным, вполне возможно. Монтируется такая «система» обычно на кухне, то есть в помещении квартиры, которое нуждается в наиболее интенсивном вентилировании.

Но, как обычно и бывает, «в нагрузку» к простоте и низкой цене дается и низкая эффективность. Механизм вентилятора располагается непосредственно в вентиляционном отверстии – вытяжке или форточке, поэтому его размеры, а значит, и мощность имеют естественные ограничения.

Правда даже в этом случае механизм перекрывает собой значительную часть вентиляционного прохода, значительно уменьшая и без того небольшую интенсивность. Кроме того, полноценно пользоваться такой вентиляцией (вернее приточной ее частью) можно только в теплое время года, зимой вас вряд ли порадует принудительное нагнетание в квартиру воздуха с улицы.

Приточно-вытяжная вентиляция с помощью проветривателей

Более цивилизованным вариантом подобного решения вопроса общеобменной вентиляции является использование проветривателей. Самый простой пассивный проветриватель, по сути – отверстие в стене, соединяющее внутреннюю и наружную вентиляционную решетку.

Используются пассивные проветриватели в качестве приточной вентиляции, выход воздуха осуществляется через вытяжные отверстия в вентиляционную шахту. Если расположить внутреннюю решетку проветривателя в зоне действия радиатора отопления, то поступающий воздух сразу же будет включаться в систему циркуляции внутри помещения, что положительно скажется на теплообмене и смешивании воздушных масс.

Проветриватель

Более совершенные модели проветивателей оборудованы вентиляторами для принудительной подачи воздуха. Вентиляторы таких проветривателей, как правило, реверсивны, то есть любой из проветривателей может работать в качестве как приточного, так и вытяжного элемента системы вентиляции.

Это дает возможность, установив по проветривателю в каждой комнате, по собственному желанию устанавливать любую схему циркуляции воздуха в квартире, не задействуя для выведения воздуха из жилых комнат вытяжные отверстия кухни и санузла, что позволяет отгородить эти помещения с их специфическими запахами плотными дверями.

Проветриватели обладают всем тем набором недостатков, что и оконные вентиляторы. Кроме того, сквозное отверстие в стене обязательно будет иметь неблагоприятные последствия для теплосбережения квартиры.

Приточно-вытяжная вентиляция в квартире – всё гениальное просто

Как можно понять из названия, представленная схема вентилирования воздуха является комбинацией из двух видов: приточного и вытяжного типа.

Принцип работы такой схемы достаточно прост, как и всё гениальное в этом мире. Так, система забирает из помещения, в котором она установлена, отработанный воздух и осуществляет приток нового, свежего кислорода.

Несмотря на то, что приточно-вытяжные системы вентиляции отличаются высокой стоимостью, а также сложной методикой циркуляции воздуха, преимущества, которые можно выделить из её работы, покрывают расходы с лихвой. Среди плюсов можно отметить:

• Высокий уровень комфорта, который создаётся, благодаря чистому воздуху в помещении.

• Все компоненты системы выполнены из экологически чистых материалов. Кроме того, работа подобного рода вентиляции не предполагает выброса грязных частиц в атмосферу.

• Вентиляция такого типа полностью безопасна.

Устройство приточно-вытяжной вентиляции и её установка

Устройство приточно-вытяжной вентиляции

В зависимости от того, какой объём помещения необходимо вентилировать, устройство приточно-вытяжной вентиляции может усложняться или, наоборот, упрощаться.

Главная сложность заключается в том, чтобы правильно провести непростую схему каналов из воздухораспределителей.

В строение указанного типа системы также входят калорифер, охладитель, шумопоглотители, фильтра угольного типа, а также различного рода электронные датчики для регулирования температуры внутри помещения, регулировки углекислого газа и прочие.

Для этого необходимо обратиться в одну из фирм по установке систем подобного типа и непосредственно с ними урегулировать вопросы. Некоторые компании, занимающиеся их продажей, предлагают сразу и услуги по установке.

Внимание! Монтаж приточно-вытяжной системы осуществляется исключительно бригадой высококвалифицированных специалистов.

Только не забудьте сопоставить ваши желания с планом квартиры. Это делается для того, чтобы монтаж был осуществим.

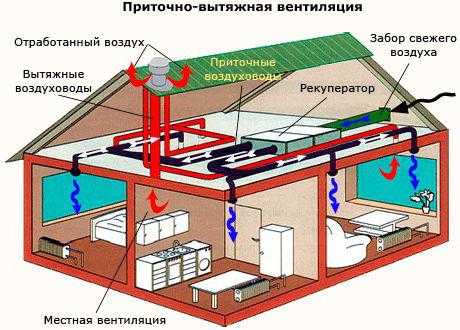

Вентиляция с рекуперацией и её использование

Ни для кого не секрет, что комбинирование приточной и вытяжной вентиляции приводит к большим потерям коэффициента полезного действия. Так вот, чтобы его увеличить и сэкономить до 10-15% КПД, была придумана приточно-вытяжная вентиляция с рекуперацией.

В основе вентиляции такого типа лежит устройство под названием рекуператор, который и следит за экономией энергосбережения. Принцип действия подобной системы весьма прост:

1. Воздух, который выходит из помещения, попадает в специальную теплообменную кассету.
2. Там он и нагревает тот поток, который идёт уже в чистом виде в помещение.

Обратите внимание на тот факт, что приточный и вытяжной потоки воздуха не смешиваются друг с другом, а только помогают себе в теплообменных процессах.

Среди фирм, которые предлагают подобного рода энергосберегающие системы, можно отметить Daikin, Mitsubishi electric, а также компанию BEHTC.

Стоит отметить, что подобного рода системы могут использоваться в различных помещениях, отличающихся по объёму и способу использования. Это может быть вентиляция гаража, помещений с высоким содержанием вредных веществ, помещений производственного типа.

Кроме того, приточно-вытяжная система в квартире также может быть установлена без проблем. В последнее время установка такой вентиляции популярна в офисных помещениях крупных компаний.
