Поддержание комфортного микроклимата внутри помещения невозможно без циркуляции воздушных масс. Для решения этой задачи здания оснащают вентиляционными системами. Важной составляющей подобных коммуникаций считаются воздуховоды, по которым производится движение потоков.

В зависимости от выполняемых задач, такие устройства могут различаться по конструкции, параметрам, материалу изготовления и другим особенностям. Планируя обустройство вентсистемы, стоит уделить особое внимание выбору воздушных каналов – от этого зависит технология монтажа, эффективность и надежность комплекса.

Не знаете, какие воздуховоды для вентиляции лучше использовать? Мы поможем вам в этом вопросе. В статье описана подробная классификация разных видов вентканалов, обозначена специфика их применения и монтажа. Кроме того, мы перечислили практичные рекомендации по самостоятельной сборке системы воздуховодов.

Содержание статьи:

Для чего нужны воздуховоды?

Под понятием «воздуховоды» понимаются специально выполненные каналы для вентиляции, благодаря которым производится подача воздушных масс в определенном направлении. Через подобные приспособления внутрь жилого или производственного помещения поступает кислород, удаляется CO₂ и другие загрязнения.

В таких системах обычно предусматривается возможность регулировки интенсивности поступления воздушных масс и их давления при помощи клапанов.

Различные виды устройств, предназначенных для циркуляции воздуха, успешно используются в жилых постройках, в производственных пространствах, а также в общественных зданиях

Существует два способа решения проблемы циркуляции воздуха:

• Вариант №1. В этом случае ограничиваются естественной или принудительной вентиляцией, предусматривающей один вытяжной канал для удаления использованного воздуха. Поступление нового осуществляется через технологические отверстия и/или двери, окна.
• Вариант №2. Более сложной и эффективной конструкцией считается , предполагающая укладку двух каналов,расположенных отдельно друг от друга. По одному из них течет свежий воздух, по другому – удаляется использованный.

Часто в одной вентиляционной коммуникации применяется несколько разновидностей воздуховодов, которые составляют комплексную сеть, имеющую различные ответвления, шахты, рукава.

Критерии классификации оборудования

Широкое применение подобных устройств в разных сферах жилого и промышленного строительства обуславливает громадный ассортимент этих изделий. Основные категории и размерный ряд воздуховодов приводятся в нормативных документах ТУ 36-736—93, СНиП 2.04.05—91, ВСН 353—86.

Взяв за основу различные признаки, можно выделить несколько критериев, по которым классифицируются вентиляционные изделия.

Критерий №1 – по методу монтажа

В зависимости от способа прокладки, можно выделить два основных типа конструкций:

• внешние воздуховоды, проложенные по фасадам строений;
• встроенные каналы или шахты для вентиляции.

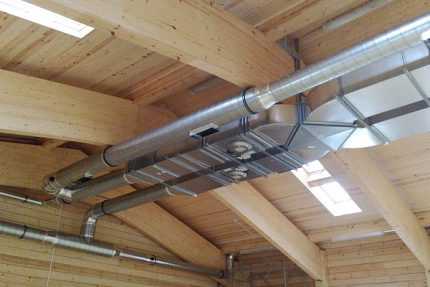

Наружные воздуховоды – приставные/подвесные короба, которые изготовляются из труб и других деталей, и могут иметь различные формы, параметры. На подбор элементов влияют конструктивные особенности строения и дизайн промышленного/жилого помещения.

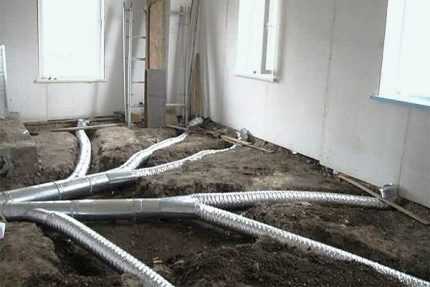

Сеть воздуховодов обычно прокладывается по стенам и потолкам, однако возможны и иные варианты, например, монтаж труб под напольными покрытиями

Встроенные каналы, предназначенные для вентиляции, как правило, монтируются в стенах зданий. Внутренняя поверхность шахты в этом случае должна быть абсолютно гладкой, поскольку любые препятствия, например, остатки раствора мешают свободному курсированию воздушных масс.

Чтобы иметь возможность проводить регулярную , в нижней части канала оставляется технологическое отверстие.

Критерий №2 – по материалу изготовления

В зависимости от сферы использования могут применяться элементы вентиляционной системы, выполненные из разных материалов, а именно:

• оцинкованной стали;
• нержавеющей стали;
• различных видов полимеров;
• металлопластика.

Оцинкованные элементы хорошо подходят для эксплуатации в умеренном климате, при отсутствии агрессивных факторов. Нанесение цинка защищает сталь от ржавчины, что обеспечивает долговечность таких изделий.

Устойчивость к водяным парам препятствует возникновению плесени, благодаря чему этот вариант рекомендуется использовать в санузлах, учреждениях общественного питания и других местах с традиционно высоким содержанием влаги.

Воздуховоды из нержавеющей стали (жаростойкой или тонковолокнистой) могут применяться для переноса воздушных потоков в агрессивной окружающей среде при сверхвысокой температуре – до 500°С.

Обычно такие элементы используются в тяжелой промышленности  – металлургические, горнодобывающие и перерабатывающие предприятия.

Гладкий полимер позволяет потоку свободно скользить по трубам с минимальным давлением. Среди достоинств таких изделий можно также назвать легкость и пластичность, благодаря чему из него фабрикуются соединительные компоненты сложной формы

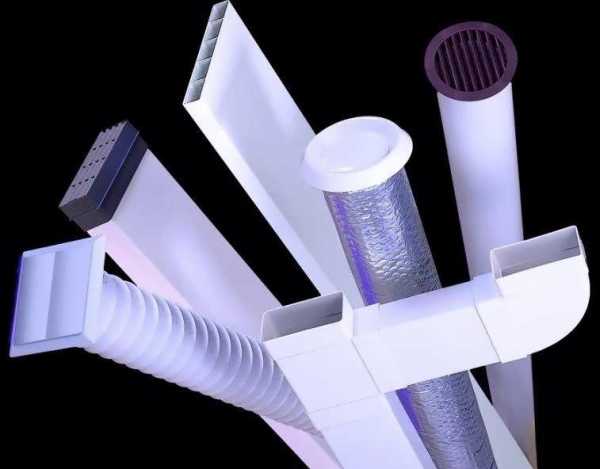

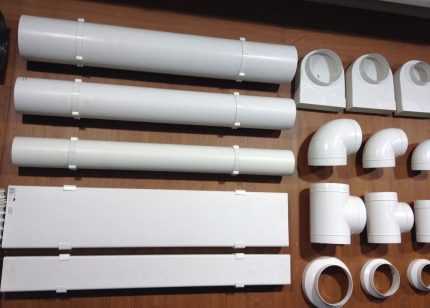

Пластиковые воздуховоды чаще всего выполняются из поливинилхлорида, который отлично показывает себя в агрессивном воздушном пространстве. Он хорошо выносит влагу, пары щелочей и кислот, благодаря чему полимерные элементы часто применяются в химической, пищевой индустрии, в фармацевтике.

К недостаткам  относится недостаточная стойкость к механическим повреждениям и невозможность использования при высоких температурах.

Металлопластиковые элементы изготовляются из комбинации металлических и пластиковых слоев, что гарантирует им отличные технические характеристики. Подобные изделия имеют легкий вес, эстетичный дизайн, к тому же, они обладают хорошими теплоизоляционными качествами. Минусом металлопластика можно считать довольно высокую стоимость.

Критерий №3 – по форме сечения

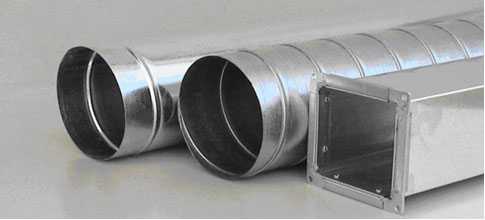

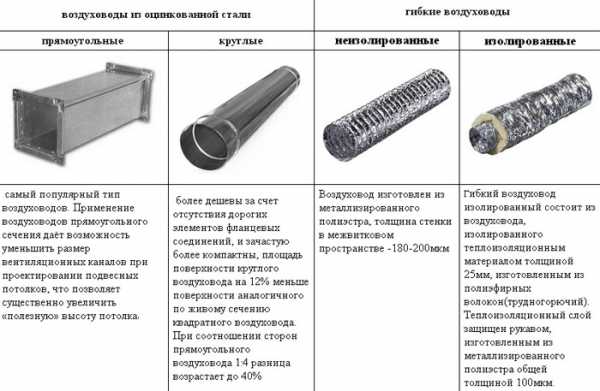

При прокладке вентиляционных сетей наиболее востребованы элементы с круглыми и прямоугольными сечениями. При монтаже сложных систем порой возникает необходимость использования деталей с эллиптическим сечением.

Как правило, подобные воздуховоды получают, обрабатывая круглые трубы на специальном оборудовании.

Круглые изделия изготовляются по упрощенной технологии, что позволяет снизить временные и материальные затраты.

К преимуществам круглых вентиляционных воздуховодов можно отнести:

• высокую скорость потока воздуха;
• хорошую шумоизоляцию;
• простой и прочный монтаж с помощью ниппельных элементов либо внешних муфт;
• легкий вес.

Подсчитано, что по сравнению с прямоугольными аналогами при производстве круглых элементов тратится на 20-30% меньше металла.

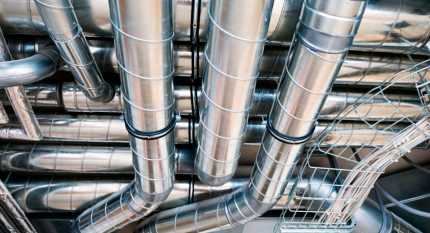

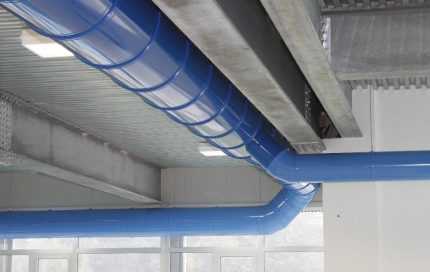

В производственных помещениях обычно применяются воздуховоды с круглыми отверстиями. Прямоугольные детали находят место в жилых строениях, квартирах, коттеджах

Прямоугольные конструкции больше весят и требуют значительного расхода материала. Их немаловажное преимущество – возможность оптимального размещения в пространстве.

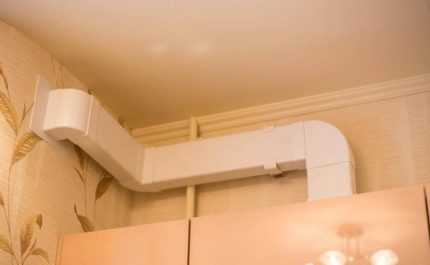

Плоские детали занимают меньше места, их легко расположить даже в помещениях со сложной конфигурацией или с низкими потолками. Элементы соединяются фланцами, монтажными уголками, шинорейками, защелками.

Критерий №4 – по особенностям изготовления

По конструктивному исполнению вентиляционные компоненты можно разделить на следующие категории:

• прямошовные;
• спирально-сварные;
• спирально-навивные.

Прямошовные изделия выполняются из листа стали, который имеет толщину 0,55-1,2 мм и длину 1,25 м. Такие воздуховоды могут быть как круглые, так и прямоугольные. В последнем случае шов размещается на сгибе, чем обеспечивается добавочная жесткость конструкции.

Спирально-сварные элементы изготовляются из стальных лент, с нанесенным на них антикоррозийным слоем. Подобная продукция имеет толщину от 0,8 до 2,2 мми длину без ограничений. Поскольку сварка стыков производится внахлест, изделия имеют прочный шов.

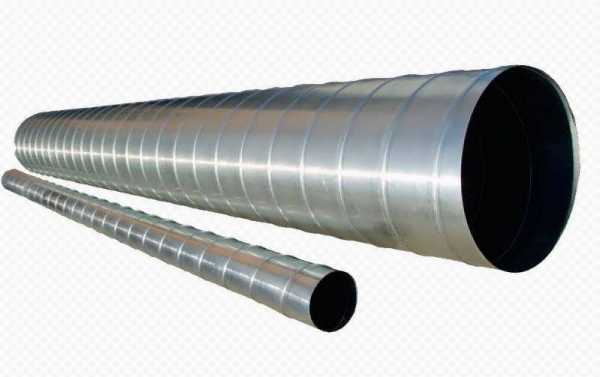

Спирально-навивные элементы обладают способностью равномерно распределять воздушные массы, передвигающиеся с высокой скоростью. Их используют при прокладке приточной/вытяжной вентиляции при постройке промышленных объектов, торговых центров, жилых зданий

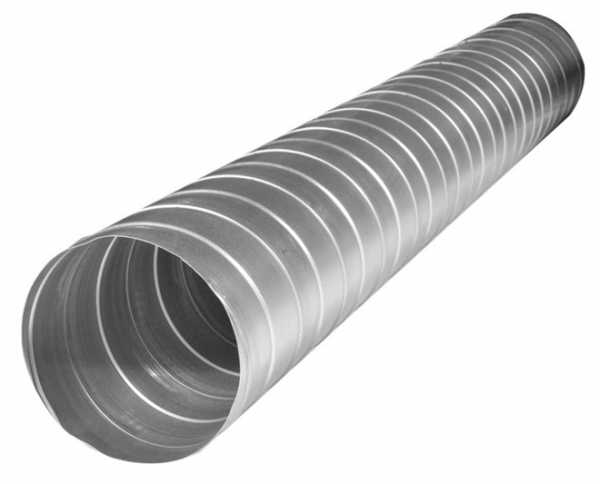

Спирально-навивные воздуховоды чаще фабрикуются из оцинкованных стальных лент, которые имеют толщину 0,5-1 мм, ширину около 130 мм и произвольную длину. Они могут навиваться в ленту либо в кольцо. Последний вариант считается более качественным, но и более дорогим.

Критерий №5 – по жесткости конструкции

Если рассматривать детали для вентиляции по уровню жесткости, то они могут быть:

• гибкими;
• полужесткими;
• жесткими.

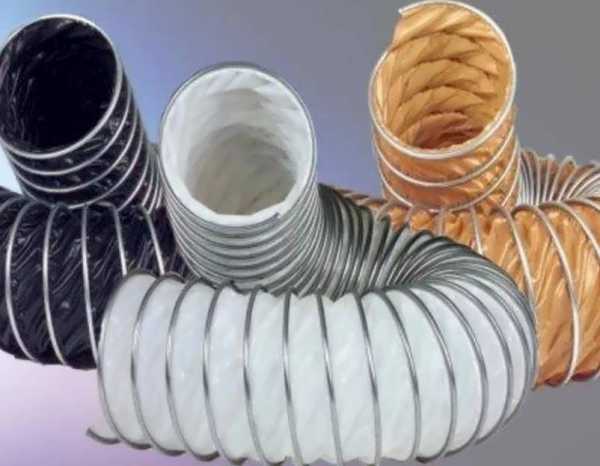

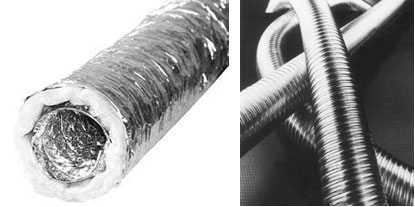

Гибкие изделия часто называют гофрированными либо спиральными из-за внешнего вида. Их основой служит арматура из прочной стальной проволоки, тогда как стенки выполняются из ламинированной фольги.

Подобные конструкции легки в транспортировке, обслуживании, укладке, при этом они легко сочетаются с уже имеющимися элементами. Однако рифленые стенки снижают шумоизоляцию и задерживают скорость прохода воздуха.

Часто используют для подключения кухонной вытяжки.

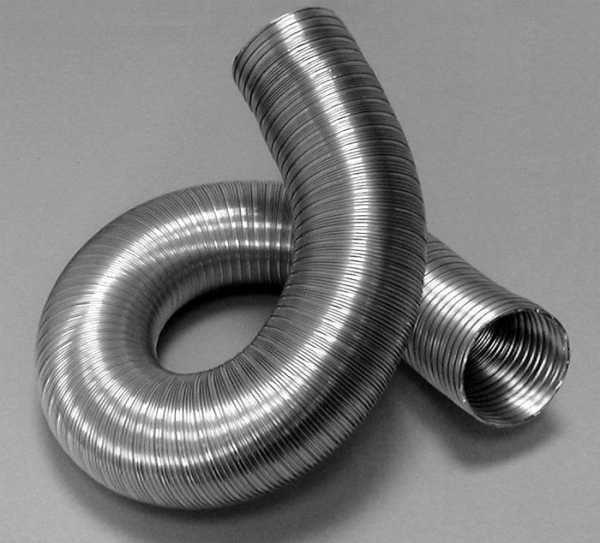

Полужесткие элементы изготовляются из свернутых в трубу алюминиевых лент – стальных либо алюминиевых, имеющих спиральный шов. Изделия сочетают эластичность гибких конструкций с прочностью жестких.

В отличие от гофрированных аналогов они способны растянуться только один раз, после чего уже не сжимаются. При их использовании снижается скорость воздушных масс, что особенно заметно при применении в разветвленных вентиляционных системах.

Наибольшей популярностью на профильном рынке пользуются прочные и простые в монтаже жесткие воздуховоды, на которые ориентирована значительная доля вентиляционного оборудования

Жесткие круглые либо прямоугольные элементы могут выполняться из разных материалов: стали, металлопластика, полимеров. Подобные конструкции имеют повышенную прочность, они легки в монтаже и имеют отличные аэродинамические характеристики.

Однако большой вес затрудняет их транспортировку и негативно сказывается при прокладке комплексной сети, имеющей множество разветвлений. В этом случае может понадобиться укрепление целостной системы.

Размерный ряд воздуховодов

Согласно регламентирующим документам, о которых было упомянуто выше, круглые воздуховоды из оцинкованной стали изготовляются диаметрами 100, 125, 140, 160,180, 200, 225, 250-2000 мм. Параметры прямоугольных элементов варьируются от 100 до 3200 мм.

В одной вентиляционной системе могут применяться детали, имеющие разную конфигурацию и параметры. Для их соединения используются всевозможные фасонные элементы: тройники, отводы, переходники, диффузеры

Для выбора изделий нужного размера, необходимо знать проектное значение . В жилых объектах с естественной вентиляцией этот показатель не должен превышать 1 м/сек, а с принудительной – составлять 3-5 м/сек.

Для каждого жилого помещения нужно рассчитать количество подаваемого воздуха. При расчетах нужно ориентироваться на нормативную документацию – СНиП 41-01-2003 и МГСН 3.01.01.

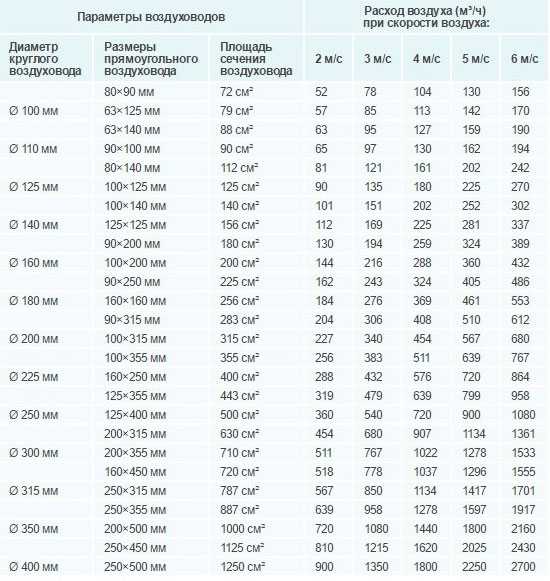

Существуют также специальные диаграммы, составленные специалистами, которые позволяют с легкостью найти воздуховод нужного диаметра для различных вариантов стандартных систем.

Подробная информация о расчете площади воздуховода и фасонных изделий представлена в .

Тонкости монтажа вентиляционной сети

Схема должна содержать минимум соединений. Смыкание воздуховодов производится двумя методами: фланцевым и бесфланцевым.

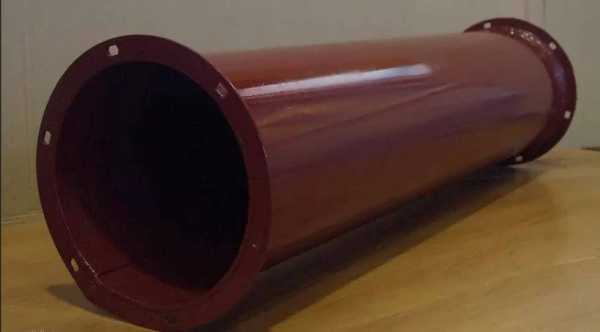

Фланцевое соединение. Детали с расположенными на краях фланцами скрепляются саморезами либо клепками, которые находятся на расстоянии 20 см друг от друга. Для большей крепости швов они могут также завариваться.

Чтобы стыки были герметичными фланцы рекомендуется уплотнять прокладками из резины.

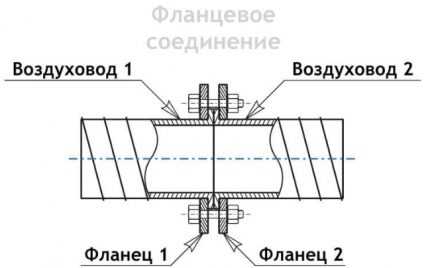

Схема сборки воздуховода из нескольких элементов при помощи фланцевого метода. Указаны также элементы, которые будут использованы для крепления конструкции к несущей поверхности (+)

Бесфланцевый метод заключается в подсоединении деталей при помощи бандажа, выполненного из металлических реек. Этот способ считается более экономичным, поскольку позволяет быстрее собрать конструкцию с минимальным использованием добавочных компонентов.

На что обратить внимание?

Сборка воздуховода из жестких деталей должна производиться в такой последовательности:

1. Перед проведением работ систему нужно разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
2. На всех деталях участка – воздухопроводах, фасонных элементах, отмечаются точки подсоединения.
3. В этих пунктах просверливаются отверстия нужного диаметра.
4. К ним подсоединяются фиксаторы, закрепляемые болтами. Стыки обрабатываются особым скотчем либо герметизирующим составом.
5. Затем проводится полный монтаж соединительных компонентов и воздуховодов в единый узел, который закрепляется хомутами и прочими деталями.
6. Собранный блок поднимается и подвешивается на кронштейн или другой крепеж.
7. Элемент подсоединяется к уже выполненному ранее участку вентиляции, при этом обязательно проводится герметизация швов по диаметру.

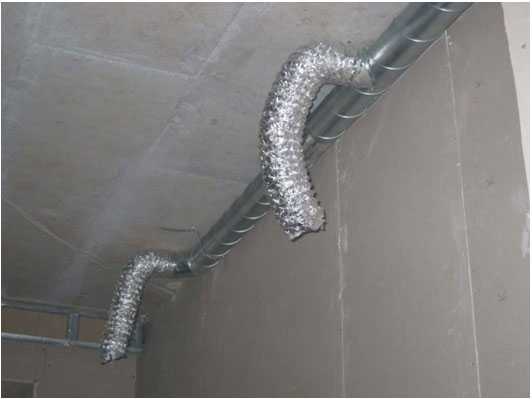

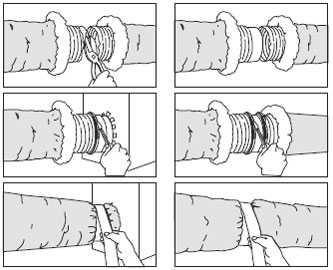

Монтаж системы из гибких или полужестких элементов производится несколько проще, так как в этом случае легче выполнять повороты и изгибы. Важно не забывать следить за тщательной герметизацией швов.

Расстояние между креплениями воздуховодов составляет 1,8 метров при вертикальном размещении системы и 1 метр при горизонтальном. Допустимая норма провисания гибкого элемента 5 см на 1 метр

При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:

• перед укладкой следует растянуть полностью гибкий элемент;
• протягивая гофрированный рукав важно соблюдать указанное на упаковке трубы направление движения воздуха;
• размещая воздуховод, нужно избегать его соседства с отопительными системами;
• радиус изгиба должен соответствовать двойному диаметру воздуховода или превышать этот показатель;

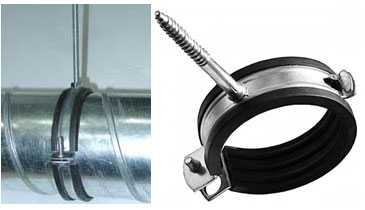

• крепеж участков производится при помощи пластмассовых хомутов, фольгированного скотча, подвесов, зажимов. Все стыки следует тщательно герметизировать;
• при прокладке системы сквозь стену нужно воспользоваться специальными переходниками – гильзами.

Монтаж воздуховодов может осуществляться как с утеплением, так и без него. Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий.

Если воздуховод устанавливается в жилой комнате, где желательно соблюдать пониженный уровень шума – рабочий кабинет, спальня, детская, следует задуматься о звукоизоляции. Хороший эффект дает применение воздуховодов, имеющих большую толщину стенок, а также обматывание конструктивных элементов звукопоглощающими материалами.

Выводы и полезное видео по теме

На представленном видеоролике можно услышать мнение специалиста о пластиковых воздуховодов и советы по их монтажу:

При выборе вентиляционных элементов нужно досконально продумать схему размещения системы. Исходя из плана следует определить конструктивные особенности воздуховодов, их диаметр, пропускную способность, способы крепления и другие факторы.

Следует учесть, какие разновидности коммуникаций уже проложены в доме, а также материал стен, потолков либо иных частей строения по которым предполагается укладывать сеть, обеспечивающую циркуляцию воздуха.

Есть, что дополнить, или возникли вопросы по выбору и монтажу вентиляционных воздуховодов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом выполнения работ. Форма для связи находится в нижнем блоке.

sovet-ingenera.com

виды, размеры и способы монтажа

Для поддержания оптимального микроклимата в жилом помещении необходимо организовать непрерывную циркуляцию воздуха. С этой задачей помогают справиться воздуховоды – вентиляционные каналы особой конструкции, подающие потоки воздуха в заданном направлении.

Содержание статьи

Классификация вентиляционных воздуховодов

Циркуляция воздуха в помещении может быть основана на различных принципах:

• Естественная вентиляция. Приток воздуха происходит через технологические отверстия, щели, открытые окна и т.п. Отток отработанных воздушных масс идет через вентиляционную шахту.

  Естественная и принудительная вентиляция

• Принудительная вентиляция. Отличается от естественной тем, что приток и вытяжка воздуха идут посредством вращающегося вентилятора.
• Приточно-вытяжная система. Сложная конструкция, использующая два отдельных воздуховода: один для притока воздуха, другой – для отвода.

  Вытяжная-приточная вентиляция

Широкая область применения систем вентиляции определяет большой ассортимент воздуховодов, которые различают по следующим признакам.

По способу монтажа

Здесь существует два варианта:

• Внутренние воздушные каналы (вентиляционные шахты).
• Внешние воздуховоды, закрепляемые на стенах зданий.

Это важно! Вентиляционные шахты должны иметь гладкую внутреннюю поверхность, поскольку даже незначительные препятствия будут мешать нормальной циркуляции воздуха.

По материалу производства

Материал изготовления определяет область применения, стоимость, долговечность и ряд других параметров воздуховода. Современная промышленность предлагает такие варианты:

• Оцинкованная сталь. Изделия обладают хорошей защитой от ржавчины и агрессивных химических воздействий. Устойчивы к влажности, что делает их отличным вариантом для санузлов, ванных комнат, бассейнов и т.п.
• Нержавейка. Отличаются устойчивостью к высоким температурам (до 500°С). Это качество делает их незаменимыми в металлургии, тяжелой промышленности, на горнодобывающих предприятиях.
• Полимерные материалы. Легкие, недорогие и практичные изделия. Хорошо переносят воздействие влаги, кислотных и щелочных сред. Уязвимы к механическим повреждениям и высокотемпературным воздействиям.
• Металлопластик. Сочетают достоинства полимерных и металлических изделий. Имеют привлекательный дизайн и отличные эксплуатационные характеристики. Единственный недостаток – большая стоимость.

По форме сечения

Самыми востребованными традиционно считаются воздуховоды круглого или прямоугольного сечения. В некоторых проектах встречаются изделия эллиптической формы.

Круглые воздуховоды экономичны при производстве, обеспечивают высокую скорость перемещения воздушных масс при низком уровне шума. Такие изделия проще монтировать, также они выигрывают в эстетическом плане.

Серьезное преимущество прямоугольных конструкций – оптимальное размещение в пространстве. Воздуховод легко конструируется даже в самых непростых помещениях. При этом прямоугольные элементы тяжелее и дороже.

По технологии изготовления

Существует несколько вариантов конструктивного исполнения элементов воздуховодов:

• Прямошовные. Изделия выполняются из цельного листа стали длиной 1,25 м. Концы сводятся и соединяются сварным швом. В прямоугольных элементах для сообщения дополнительной жесткости шов располагается на сгибе.
• Спирально-сварные. Производятся из длинных металлических лент, скручивающихся внахлест и закрепляющихся сварным швом.
• Спирально-навивные. Для изготовления применяется стальная оцинкованная лента шириной 13 см, которая навивается в кольцо или в ленту.

По жесткости

Различают 3 уровня жесткости изделий для воздуховодов:

• Гибкие (спиральные, гофрированные). Легкие изделия с каркасом из стальной проволоки и стенками из фольги или полиэфира. Такой воздуховод просто монтировать, перевозить и соединять с другими типами изделий. Гофрированная труба многократно сжимается и растягивается, легко изгибается под любым углом. Из недостатков выделим малую шумоизоляцию, низкую прочность и задержки в проходе воздуха по гофрированной внутренней поверхности.
• Полужесткие. Производятся из алюминиевых или стальных лент, скрепляемых спиральным швом. Представляют разумное сочетание гибкости и прочности. Растянуть такой элемент воздуховода можно лишь один раз.
• Жесткие. Имеют максимальные показатели прочности и шумоизоляции. Стоимость, вес и сложность монтажа также выше, чем у иных категорий.

Обратите внимание! Нередко в сложных системах вентиляции используют различные разновидности воздуховодов. Из них составляется разветвленная сеть с большим количеством шахт, рукавов и ответвлений.

Размеры труб для воздуховодов

Чтобы правильно рассчитать необходимый объем подаваемого в помещение воздуха, следует руководствоваться рекомендациями СНиП 41-01-2003 и МГСН 3.01.01. Здесь также прописаны предельные нормативы скорости воздуха. Для жилых помещений с естественной системой вентиляции – не более 1 м/с, с принудительной – 3-5 м/с.

Промышленные предприятия выпускают большой ассортимент типоразмеров, позволяя подобрать подходящие элементы для строительства воздуховодов любой сложности:

• Элементы круглого сечения имеют габариты от 100 до 2000 мм.
• Размеры прямоугольных конструкций варьируются от 100 до 3200 мм.

Нюансы монтажа

Трасса прокладки воздуховода по возможности должна иметь наименьшую протяженность и минимальное число соединений. До начала сборки вентиляционная система разбивается на отдельные блоки длиной не более 15 метров.

Каждый такой узел собирается отдельно, с использованием следующего алгоритма:

• На элементах конструкции отмечаются места креплений, при необходимости просверливаются отверстия.
• Отдельные элементы собираются в укрупненные узлы, места стыков тщательно герметизируются.
• Монтируется крепеж.
• Готовый узел поднимается на место и закрепляется.
• Производится стыковка с предыдущим установленным узлом.

Для полужестких и гибких воздуховодов при монтаже учитываются некоторые особенности. Так, проход через стены выполняется только с применением вспомогательных элементов – специальных гильз. Радиус изгиба не должен превышать двух диаметров, а направление движения воздуха должно совпадать с маркировкой на воздуховоде. Крепление производится на расстоянии не менее 1 метра, а допустимое провисание составлять не более 5 см на каждый метр длины.

Монтаж металлического воздуховода:

Монтаж пластикового воздуховода:

Способы крепления

Соединение соседних элементов воздуховода производится двумя способами: фланцевым и бесфланцевым (бандажным).

В первом варианте на краях элементов воздуховода расположены фланцы, которые соединяются между собой саморезами, клепками или клипсами (расстояние между соседними элементами крепежа – не менее 20 см). При необходимости шов может быть заварен. Герметичность обеспечивается и другим способом – посредством уплотнительных прокладок.

Бесфланцевое соединение подразумевает использование металлического бандажа. Этот способ более экономичный и простой в реализации.

Соединение с помощью С-рейки:

Утепление воздуховодов

Утепление воздуховода не считается обязательным условием его монтажа. Основная роль теплоизолирующего слоя – борьба с выпадением конденсата, который негативно сказывается на эксплуатационных характеристиках любого материала. В первую очередь теплоизоляция потребуется на наружных участках воздуховода, либо на участках трассы, проходящих по неотапливаемым помещениям.

Еще одно преимущество утепленных воздуховодов – звукоизоляция. Уровень шума на таких участках будет в разы меньше, что позволяет использовать их в детских, спальнях и иных помещениях, где должна соблюдаться тишина. Похожий эффект дает применение элементов с толстыми стенками.

Техническое обслуживание

Эффективность готовой вентиляционной системы зависит не только от грамотных расчетов и правильной сборки, но и от регулярной очистки воздуховодов. Эта процедура не отличается значительной сложностью и не требует демонтажа отдельных участков канала.

Различают два способа очистки:

• Механический. Не подходит для гибких воздуховодов, поскольку можно легко повредить тонкие стенки каналов. Здесь применяются вакуумные насосы и гидромеханические приспособления.
• Химический. Чаще используется для удаления жировых отложений, скапливающихся в воздуховодах домашних кухонь и предприятий общественного питания. Метод подразумевает использование специальных спреев или микрогранул, способных разрушать органику.

Это важно! Химический способ очистки может представлять опасность для людей и домашних животных, требует полной герметичности воздуховода.

Помимо регулярной очистки, воздуховоды нуждаются в дезинфекционных мероприятиях. Это необходимо для ликвидации болезнетворных бактерий, клещей и т.п. Дезинфекция производится при помощи порошковых, аэрозольных составов, либо жидкостей на основе перекиси водорода.

Реализацию мероприятий по очистке и дезинфекции воздуховодов осуществляют специализированные организации, имеющие необходимый инструмент и достаточный опыт работы.

topventilyaciya.ru

Зачем нужны воздуховоды. Назначение и принцип действия

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Вентиляционные системы играют важную роль в создании подходящего микроклимата дома. Надежные конструкции собираются с качественных элементов, в том числе и воздуховодов. Эти трубы нужны и для вытяжки, и для притока воздуха в помещение. Сегодня существует свыше 10 различных видов воздуховодов, которые служат этой цели.

Краткое содержание

Как работает воздуховод

Вентиляционная система — это сложная конструкция, и воздуховоды в ней регулируют потоки воздушных масс. Для этого существуют детали на прямые участки, а также есть угловые, служащие для поворотов, и фасонные. Кроме труб, по которым движется воздух, конструкция для проветривания имеет заборную решетку, воздушный фильтр (для чистки потоков воздушных масс попадающих в комнату), калорифер и вентилятор, детали для крепления, дефлектор в наружной трубе воздуховода, а также диффузор, который служит для ввода и вывода воздушного потока. Информация о диффузорах здесь ventilation-conditioning.ru/tipy-ventilyacii/ventilyacionnye-diffuzory.html.

Надежность воздуховодов имеет зависимость от многих параметров, таких как:

• герметичность;
• присутствие фитингов;
• скорость движения потоков;
• размер системы.



Роль воздуховодов становится понятной уже из названия. Они служат коридорами для транспортировки потоков воздуха. Существует оборудование для вентиляции 2 типов: приточные и вытяжные воздуховоды.

Системы для проветривания помещений могут быть с принудительным движением потоков и естественным. Понятно, что скорость воздуха в воздуховоде будет большей, если работает вентилятор, но помещение также неплохо освежится и с помощью обыкновенной тяги.

Какие бывают воздуховоды

Сегодня вентиляционные системы работают и в жилых домах, и на предприятиях.

Эксплуатация вентиляционных конструкций происходит в различных условиях, поэтому нужно, чтобы составляющие их детали, по которым двигаются воздушные потоки, обладали наиболее подходящими параметрами в каждом конкретном случае.

Основным назначением систем вентиляции в доме является качественное удаление дыма и пыли, а также поддержание относительной влажности в границах нормы. Вытяжная система на производстве должна отвечать строгим требованиям, потому что в процессе работы предприятия нередко образуются вредные и токсичные вещества. Погрешности в самой системе или ее монтаже способны привести к тяжелым последствиям.

Характеризовать воздуховоды можно по таким параметрам:

• материалам;
• форме сечения;
• площади сечения;
• наличие или отсутствие теплоизоляции.

Ниже детальнее рассмотрим основные характеристики деталей, по которым внутри вентиляционной системы движется воздух.

Материалы

Сегодня детали для монтажа конструкции для проветривания помещений выполняются из самых различных материалов. Воздуховоды бывают металлические, пластиковые и текстильные.

Металл

Наиболее частое использование в производстве труб для вентиляции имеет металл. Данный материал незаменим, когда эксплуатация конструкции происходит при повышенных температурах и высоком давлении. Оцинкованные воздуховоды применяются везде, кроме среды с агрессивными газовыми смесями. А вот коррозия этому материалу не страшна, поскольку цинковый слой на поверхностях деталей создает защиту. Холоднокатаная оцинкованная листовая сталь для производства труб имеет толщину 0,5-1,4 мм и может служить при относительной влажности 80% и температуре 80 градусов Цельсия.

Черная сталь, как материал для воздуховодов, выдерживает более жесткие условия, связанные с огнестойкостью, но быстрее поддается коррозийным процессам. Из-за этого недостатка ее используют для изготовления труб реже. Эксплуатируют трубы с черной стали на производстве.

Воздуховоды, сделанные из нержавеющей стали характеризуются универсальностью, и эксплуатируются при любых условиях. Но ее слишком высокая стоимость часто является сдерживающим фактором для использования конструкции из этого материала.

Недостатки металлических систем вентиляции кроются в их громоздкости и высокой проводимости тепла. Поэтому, если данные трубы проходят сквозь неотапливаемое помещение, то они требуют теплоизоляции.

Пластик

Пластиковые детали имеют прекрасную прочность, маленький вес, их легко монтировать и проводить демонтаж, не поддаются коррозии, недорогие. Недостатками труб из данного материала являются недостаточные характеристики по отношению к повышенным температурам и механическим ударам.

Текстиль

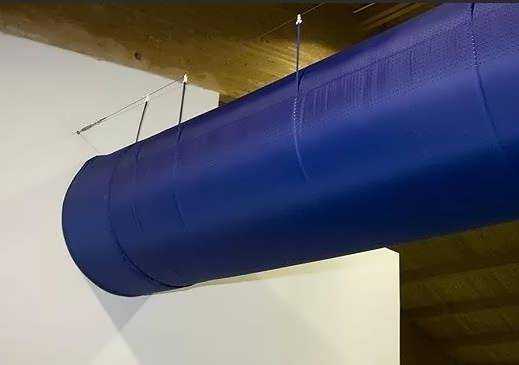

Еще существуют тканевые или текстильные воздуховоды. Их монтируют на приточную часть, что позволяет свежему воздуху равномерно попадать внутрь помещения. Их преимущества состоят в простоте использования и создания в помещении красивого интерьера, даже без обшивания коробом.

Форма и площадь сечения

Трубы по конфигурации внутреннего сечения бывают круглые, овальные и прямоугольные. Специалисты отмечают высокую эффективность круглых деталей, потому что в них сопротивление воздуха сведено к минимуму. Прямоугольные — проигрывают в эффективности, но имеют компактность, их проще расположить в углу под потолком Овальные воздуховоды имеют более высокую стоимость, чем остальные, поэтому они наименее востребованы.

Кроме формы труб, очень важными параметрами являются их внутренние размеры сечения. Ведь от величины непосредственно зависит скорость движения воздуха. Для жилых домов она должна быть ограничена до 4 м/с, иначе людям будет мешать гул изнутри вентиляции.

Жесткость

И еще один показатель, который характеризует воздуховоды, это степень жесткости. Они бывают:

• жесткие;
• полужесткие;
• гибкие.

У каждой категории есть свои преимущества. Сегодня более широко используются жесткие конструкции, они имеют постоянную форму и прокладывают их по заранее продуманному маршруту. Гофрированные трубы позволяют при их монтаже изменять направление. Использовать гибкую деталь легко: ее можно растянуть на нужное расстояние, и даже развернуть на 180 градусов, при этом она сохранит свои свойства. Это особенно ценно при наличии множества сложных участков, которые изобилуют пересечениями с другими конструкциями.

Недостатками гофрированной поверхности является сложность ее очистки после оседания пыли и других загрязнений. Еще у данной трубы повышенное аэродинамическое сопротивление, и в итоге появление шума. Как бороться с шумом можно узнать здесь.

В каждом отдельном случае должен быть оправдан выбор той или иной категории воздуховода.

Полезное видео: подсоединяем воздуховод к кухонной вытяжке

После ознакомления со всем разнообразием воздуховодом, у нас при выборе деталей и монтаже вентиляционной системы может возникнуть масса сомнений. Поэтому рассчитать диаметр сечения, определиться с формой и материалом, нужно позволить специалистам, ведь эта конструкция должна нам прослужить долгий период.

---

Отличная статья 0

ventilation-conditioning.ru

Монтаж воздуховодов

Монтаж воздуховодов реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж воздуховодов, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Монтаж воздуховодов – это одна из наиболее сложных операций при установке системы вентиляции и кондиционирования. Зачастую вентиляция решает широкий спектр задач: помимо классических функций воздухообмена и контроля температуры, в помещении можно дополнительно поддерживать необходимый уровень влажности, контролировать чистоту приточного воздуха или очищать от посторонних примесей вытяжной воздух.]

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

В зависимости от типа и назначения схема вентиляционной системы может существенно различаться. Однако основную функцию транспортировки воздуха на расстояние выполняют воздуховоды. С целью максимальной эффективности системы вентиляции и кондиционирования важно правильно подобрать тип воздушных каналов, корректно рассчитать их сечение и без ошибок установить. Даже в том случае, когда проект рассчитан верно, нарушение технологии монтажа может привести к нарушениям в работе системы.

Важно: в вытяжной системе вентиляции используется только один воздуховод, а для реализации приточно-вытяжной системы необходимо проложить два отдельных канала – по одному подается чистый воздух, по второму выводится загрязненный.

Общие правила по монтажу воздуховода

Общие требования к установке и эксплуатации воздуховодов прописаны в нормативной базе:

• СП 60.13330 «Отопление вентиляция и кондиционирование»,
• СП 73.13330.2012 «Внутренние санитарно-технические системы зданий»),

а также в инструкциях от производителей воздуховодов.

Правила, обязательные к исполнению

1. Монтаж гибких и полугибких воздуховодов осуществляется при полном растяжении.
2. Воздушный рукав не должен провисать ни на одном участке – на каждом прогибе теряется давление.
3. Заземление воздуховода – в обязательном порядке: в процессе эксплуатации в линии накапливается статическое электричество.
4. При работе вентиляционной системы воздух в каналах движется по спирали (аэродинамика), это нужно учесть при проектировании и монтаже.
5. На вертикальных участках магистрали длиной более 2 этажей нельзя использовать гибкие воздуховоды.
6. В помещениях ниже уровня земли (подвальные, цокольные этажи), при контакте с землей, в бетонных конструкциях, проходящих через напольные/потолочные перекрытия – только жесткие воздуховоды.
7. Если воздуховод получил повреждения при монтаже – его следует заменить. Это же касается наружного теплоизоляционного покрытия.
8. При прохождении сквозь стены необходимо использовать переходники и металлические гильзы.
9. При резком повороте аэродинамические свойства трубы снижаются, радиус поворота должен быть не меньше, чем два диаметра воздуховода.

Нормативные расстояния по отношению к строительным конструкциям и инженерным коммуникациям

Воздуховоды можно фиксировать к потолку, стенам и потолочным фермам (наиболее распространенные варианты). Оси воздуховодов прокладываются параллельно плоскостям строительных конструкций, при этом минимальные расстояния между объектами должны составлять:

1. Расстояние от поверхности воздуховода с круглым сечением до потолка должно составлять не менее 100 мм, до стен и иных строительных конструкций — не менее 50 мм.
2. Минимальное расстояние между круглым воздушным каналом и магистралями инженерных систем (ХВС, ГВС, газовые трубы, водоотведение) должно составлять не менее 250 мм.
3. Минимальное расстояние между двумя воздуховодами круглого сечения – не менее 250 мм.
4. Минимальное расстояние от поверхности воздуховода любого типа до электропроводки – 300 мм.
5. Расстояние между прямоугольным каналом и строительными конструкциями, другими каналами, а также трубопроводами должно составлять: не менее 100 мм для каналов шириной 100-400 мм, от 200 мм для каналов шириной 400-800 мм и от 400 мм для коробов шириной 800-1500 мм.
6. Любые соединения воздуховодов должны располагаться на расстоянии не менее метра от плоскости прохождения сквозь строительные конструкции.

Способы крепления воздуховодов

Крепление шпилькой и профилем. Один из наиболее популярных в профессиональной среде способов крепления, осуществляется посредством Z и L-образного профиля. Принципиальных различий нет – в обоих случаях профиль крепится к коробу с помощью саморезов. Z-образный профиль чаще используется для фиксации тяжелых массивных воздуховодов – в этом случае уголок дополнительно поддерживает короб под нижний угол и придает конструкции дополнительную жесткость, снижая при этом нагрузку на саморезы.

В месте фиксации профиля к шпильке устанавливаются резиновые уплотнители – они гасят вибрацию воздуховода и снижают уровень шума.

Крепление шпильками и траверсой обычно используется при монтаже больших магистральных воздуховодов шириной свыше 600 мм. В этом случае тело воздуховода опирается на траверсу, а возможные боковые перемещения ограничены шпильками. Для более плотной фиксации и повышения звукоизоляции между стенкой воздуховода и траверсой прокладывается дополнительный резиновый профиль. Данный метод предпочтителен при монтаже звуко- и теплоизолированных воздушных каналов, так как сам воздуховод остается полностью герметичным в связи с отказом от саморезов.

Крепление шпильками и хомутом считается оптимальным для монтажа воздуховодов круглого сечения – как простых, так и изолированных.

При монтаже небольших отрезков гибкого воздуховода можно использовать хомуты без шпилек.

Крепление перфолентой можно использовать при монтаже круглых и прямоугольных воздуховодов. В первом случае лента сворачивается в петлю, во втором – крепится к болтовому соединению воздуховода. Несмотря на относительную дешевизну метода, конструкция не получает необходимой жесткости и может заметно вибрировать. Такой метод фиксации уместно использовать лишь для небольших воздуховодов диаметром до 200 мм.

С противоположной стороны воздуховод крепится непосредственно к потолку анкерным соединением либо к металлической балке с помощью струбцины.

Монтаж жесткого прямоугольного воздуховода

Горизонтальные металлические воздуховоды имеют большое сечение и чаще всего используются на крупных промышленных объектах. В целях безопасности основная часть сборки воздуховодов в крупные узлы до 25-30 метров в длину осуществляется на земле, затем поднимают на заданную высоту с помощью специального оборудования.

Монтаж горизонтальных металлических воздуховодов осуществляется следующим образом:

1. Фиксация крепежей в проектных точках: анкерное соединение с потолком либо прокладка системы балок (уголок, тавр или двутавр)
2. Расстановка подъемного оборудования, подготовка строительных лесов и вышек
3. Соединение укрупненных узлов из прямых отрезков и фасонных частей
4. Установка хомутов и иных средств крепления в заданных точках собранного отрезка воздуховода
5. Подъем собранного узла на проектную высоту и фиксация на подготовленные ранее крепежи
6. Соединение последнего отрезка с ранее смонтированным участком воздуховода.

Нередко металлические воздуховоды прокладывают в межферменном пространстве или под перекрытиями зданий. Эти методы более сложны в исполнении, но позволяют сэкономить пространство и улучшить интерьер.

Монтаж гибкого воздуховода

Гибкий и полужесткий воздуховод с небольшим сечением обычно устанавливается в квартирах и небольших коттеджах. Монтаж гибкого воздуховода осуществляется в несколько этапов.

1. Разметка магистрали. Система вентиляции и кондиционирования воздуха обычно устанавливается согласно проектным чертежам, где указаны траектории прокладки воздуховодов. Проводим на потолке линию (карандашом или маркером), вдоль которой пройдет канал.
2. Монтаж креплений. Чтобы предотвратить возможные провисания, крепим дюбеля через каждые 40 см нашей линии и фиксируем на них хомуты.
3. Определяем необходимую длину воздуховода и отмеряем рукав воздуховода. Замерять «трубу» необходимо при ее максимальном натяжении.
4. Если необходимо отрезать лишнюю часть воздуховода – можно воспользоваться острым ножом либо ножницами и перекусить проволоку (каркас) кусачками. Резать изоляцию можно только в перчатках.
5. Если необходимо нарастить длину воздуховода – противоположные части рукава надеваются на соединительный фланец и крепятся хомутами.
6. Конец рукава соединяется с патрубком или фланцем вентиляционной решетки (или фиксируется в месте ее будущей установки).
7. Остальная часть рукава под натяжением протягивается через подготовленные хомуты до точки соединения с центральной вентиляционной магистралью.
8. Если в проекте предусмотрено несколько вентиляционных отверстий, то к каждому из них создается отдельный отвод.

Монтаж изолированного воздуховода

Монтаж теплоизолированного воздуховода выполняется аналогичным способом, но есть и особенности: при нарезке или соединении рукава необходимо сначала отвернуть изоляционный слой, затем отрезать/соединить с фланцем внутренний каркас, герметизировать соединение, затем вернуть на место теплоизоляцию, повторно ее закрепить и заизолировать.

Для изоляции внешнего слоя применяется алюминиевая лента и хомуты, которые призваны соединить теплоизоляционную оболочку с телом воздуховода.

При монтаже звукоизолированного воздуховода необходимо учитывать, что «слабым» местом может быть фланцевое соединение. Для более высокого шумопоглощения воздуховод полностью надевается на патрубок (без зазоров). Герметизация соединений также выполняется с помощью алюминиевой ленты и хомутов.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

• Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
• Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
• Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Типы и виды воздуховодов

Воздуховоды – это разводка труб, по которым в системе вентиляции движется воздух. По этим каналам приточная вентиляция нагнетает в помещения, находящиеся на расстоянии от воздухозаборника, свежий воздух, а вытяжная вентиляция выводит на улицу воздух отработанный. Воздуховоды можно классифицировать по нескольким признакам:

• Жесткость (гибкие, полужесткие, жесткие)
• Форма (круглые, прямоугольные)
• Материал (пластик, алюминий, сталь и пр.)
• Изоляция (неизолированные либо с изоляцией)

Гибкие воздуховоды (гладкие и гофрированные) отличаются высокими аэродинамическими свойствами, за счет чего снижается уровень шума и вибрации. Такие каналы рационально использовать для монтажа непротяженных вентиляционных магистралей, а также вместо гибких вставок или угловых отводов.

Гибкие воздушные рукава делят на каркасные и бескаркасные. В роли каркаса обычно выступает стальная или полимерная проволока, придающая воздуховоду жесткость на излом и сохраняющая гибкость для прокладки поворотных воздушных трасс. Сверху стальная пружина обшивается материалами из синтетики, полимеров или алюминиевой лентой. Гибкие воздуховоды всегда имеют круглое сечение и могут иметь дополнительное шумопоглощающее либо теплоизоляционное покрытие.

Полужесткие воздуховоды имеют схожее устройство – в качестве армирования используется стальная спираль, которая обшивается минеральным волокном и вскрывается с двух сторон алюминием.

Жесткие воздуховоды изготавливаются преимущественно из тонколистового металла – черной/оцинкованной/нержавеющей стали, алюминия. Они бывают:

• Прямошовные. Бывают круглого, овального и прямоугольного сечения. Представляют собой раскатанный и развальцованный лист металла, замкнутый по контуру посредством сварки либо на фальцевый замок.
• Спирально-навивные. Исключительно круглого сечения. Труба представляет собой скатанную из длинного узкого металлического листа спираль.

Выбор воздуховода

Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.

Жесткость каналов.

В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.

При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:

• ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
• ТУ-36-736-93 «Воздуховоды металлические»;

Материал воздуховода.

Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:

• Из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5–1,0 мм
• Из тонколистовой горячекатаной стали толщиной 0,5–1,0 мм

Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ 36-736-93 и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.

Изоляция воздуховода.

Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.

Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м³/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м²

L – необходимый объем воздухообмена, м³/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru
