Вентиляционные трубы для кухонной вытяжки: виды, монтаж

Для прочтения требуется ~4 минуты

Вытяжка на кухне нужна, чтобы во время приготовления пищи удалять испарения, дым, вредные продукты сгорания и запахи. Воздуховод соединяет вытяжку с вентиляционным каналом. Чтобы обеспечить вентиляцию, недостаточно просто купить хорошую вытяжку. Надо правильно выбрать вытяжную трубу. Дабы не ошибиться, следует узнать об отличиях разных видов, учесть особенности эксплуатации, монтажа и многое другое.

Пластиковые трубы для кухонной вытяжки

Материал. ПВХ.

Диаметр. В сечении труба бывает круглая и прямоугольная. Последнюю еще называют плоской. Самые популярные диаметры: 100, 125, 150, 200 мм. Что касается прямоугольных, то наибольший спрос имеют такие размеры: 55—60 мм на 110—204 мм.

Сопротивление. Пластик гладкий, поэтому воздуховод из этого материала оказывает низкое сопротивление воздушному потоку. Если сравнивать круглую с прямоугольной, то по первой воздух будет двигаться немного быстрее.

Эксплуатация. Рабочая температура пластика — до +70. Он не подвержен коррозии и не требует чистки: на гладкую поверхность не налипает жир, грязь.

Уровень шума. Пластиковый воздуховод гладкий внутри, потоку не за что цепляться, поэтому вентиляция происходит бесшумно.

Сборка. Монтаж прост, но соединение переходниками требует времени. Слишком сложную конфигурацию кухонной мебели и стен пластиковый воздуховод «повторить» не может: резкие и частые изгибы ухудшают вентиляцию.

Стоимость. Невысока, но стоимость увеличивают переходники, без которых не обойтись.

Внешний вид. ПВХ-труба на кухне смотрится эстетично. Особенно это касается той, что имеет прямоугольное сечение. К тому же пластик можно покрасить в подходящий цвет.

Металлическая труба

Материал. Говоря о металлическом воздуховоде, чаще всего имеют в виду алюминиевую гофру. Эта гибкая труба бывает и пластиковой, но из-за дешевизны наибольшее распространение получила именно алюминиевая. Она сделана из многослойной фольги, сложенной гармошкой. Внутри имеет каркас — кольца из стальной проволоки.

Диаметр. В сечении гофра бывает только круглой. Наибольший спрос имеют такие диаметры: 100, 120, 125, 150 мм.

Сопротивление. Хоть в момент монтажа гофру и растягивают, бороздки все же немного задерживают воздух. По гладкой поверхности он движется быстрее.

Эксплуатация. Рабочая температура — +300 и выше. Гофра стойка к коррозии, но требует периодической очистки. На ребристую внутреннюю поверхность налипает жир, копоть.

Уровень шума. Воздух «цепляется» за кольца внутри трубы. Это заставляет ее вибрировать, создавая шум. Поэтому металлический воздуховод работает громче пластикового.

Сборка. Монтаж проходит очень быстро: ее просто протягивают на большие расстояния. Гибкий рукав способен удлиняться в 4,5 раза. Поворачивать воздуховод в любом направлении легко, а значит, не нужны Г-образные переходники. Гофра «подстраивается» под любую конфигурацию мебели и выступы на стенах.

Стоимость. Дешевле пластиковой, плюс экономия на переходниках.

Внешний вид. Гибкий металлический воздуховод не так красив, как пластиковый.

Варианты вывода воздуховода

С двумя входами

Не очень распространенный вариант. Когда в стене два отдельных отверстия-входа в вытяжной канал — все просто. В один выводят трубу, а другой остается для естественной вентиляции. Однако при работе вытяжного зонта может возникнуть неприятность — обратная тяга. Исправная вентиляция вдруг начинает работать в обратном направлении, наполняя кухню неприятными запахами. Рассмотрим, почему так бывает и что делать.

Если в доме нет вытяжки, а есть только вентиляционный канал, воздух все равно должен меняться. Так работает естественная вентиляция. Теплый воздух в помещении менее плотный, чем холодный воздух на улице. Менее плотный — значит, легкий. Он поднимается и выходит в вентиляционную шахту.

Из щелей в окнах и дверях в кухню должен поступать свежий воздух. При проектировании домов предполагалось, что именно так будет осуществляться вентиляция. Сегодня почти у всех стоят герметичные пластиковые окна и двери с уплотнителями, которые нарушают принципы вентиляции. В идеале, если стеклопакеты не обеспечивают приток воздуха, ситуацию должны исправлять приточными клапанами. Их устанавливают в пластиковое окно или стену рядом с ними.

Если установить кухонную вытяжку, ситуация осложнится. Современные вытяжки очень мощные. Во время их работы очень быстро забирается весь воздух из небольшой кухни. Предположим, за час она

«забрала» 1000 кубометров воздуха. Плотно закрытые окна не впускают воздух с улицы. Тогда вентиляция начинает подавать на кухню отработанный, неприятно пахнущий воздух.

Чтобы не допустить обратной тяги, надо при включении вытяжки открывать окна или установить обратный клапан во второе вентиляционное отверстие. При ее выключении клапан будет закрываться, не пропуская на кухню грязный воздух.

С одним входом

Чаще всего кухонная стена имеет только одно окно в вентиляцию. Выше было рассказано об особенностях разных труб под вытяжку на кухню. Подразумевался именно этот, самый распространенный вариант.

Если вентиляционное отверстие одно, ни в коем случае не нужно полностью закрывать его воздуховодом. Многие считают: раз есть кухонная вытяжка — значит, вентиляция проходит качественно. На самом деле вытяжной зонт не упоминается в нормативных документах. Вентканалы для вентиляции, напротив, обязательны при проектировании зданий. Если вытяжка своим воздуховодом блокирует вход в вентиляционную шахту, то вентиляция на кухне невозможна.

Каким бы мощным не был вытяжной зонт, он не способен всасывать воздух, находящийся далеко, например, под потолком или у противоположной стены. Удалить воздушную массу на расстоянии большем, чем ее входное отверстие, вытяжке не под силу. Таким образом, она «работает» только с воздухом над плитой. Остальное должно выходить через вытяжной канал.

Оптимальное решение — установить на вентиляционное отверстие специальную решетку. От обычной она отличается тем, что состоит из двух частей: отверстия для воздуховода и решетки для естественной вентиляции. Кроме того, нужен обратный клапан.

На улицу

К сожалению, размеры входа в вентиляционную шахту часто скромные: 130 х 130 мм. Если большую часть отверстия отдать под воздуховод, для естественной вентиляции останется совсем мало места. Поэтому идеальный вариант — вывести трубу вытяжки на улицу, а окно в вентканал оставить с обычной решеткой.

Самостоятельно с этой работой не справиться — надо пригласить специалистов. Они алмазным буром сделают отверстие в стене, установят трубу и защитный дефлектор. Это устройство, которое усиливает тягу и защищает воздуховод от осадков, образования ледяной корки. Дефлектор тоже имеет клапан, который закрывается и не впускает холодный воздух.

Правило для всех типов труб

Звучит оно так: чем длиннее воздуховод, чем больше в нем сгибов, тем ниже производительность вытяжки. С каждым дополнительным метром она работает на 5 — 10% хуже. Каждый поворот замедляет воздушный поток.

Если газовая плита жестко зафиксирована и окно в вентиляционный канал расположено недалеко — отлично. Если на большом расстоянии — ничего не поделаешь. Газовую плиту на гибком шланге или электрическую желательно передвинуть ближе к вентканалу. Хорошо, когда сделать это позволяет расстановка кухонной мебели. Наихудший вариант, когда вентиляционный канал и вытяжка расположены на противоположных стенах. Желательно, чтобы труба вентиляции не превышала 3 м.

Покупка вентиляционной трубы. Какой длины, диаметра и формы?

Трубу покупают после приобретения вытяжки и после того, как решили, куда ее выводить.
  • Длина. И пластиковые воздуховоды, и гофра бывают разной длины, так что подобрать необходимую несложно. Если труба длинновата, ее укорачивают: пластиковую — ножовкой, а гофру — ножницами. Чтобы нарастить металлическую, используют алюминиевый армированный скотч.
  • Диаметр. В инструкции к вытяжке указано, какой диаметр должен иметь воздуховод. Если трубы из пластика нужного диаметра в продаже нет, то для соединения используют переходники. Но стоит помнить: когда ее диаметр больше диаметра патрубка вытяжки, нагрузка на мотор возрастает. Если гофра чуть шире, ее просто стягивают хомутом.
  • Форма. Труба может не совпадать с отверстием вытяжного зонта или с отверстием вентиляционной решетки по форме. Тогда используют переходники с круглой на квадратную форму.

Монтаж воздуховода из пластика

Говоря о монтаже, будем иметь в виду именно наиболее распространенный способ вывода воздуховода — в вытяжной канал с одним входом.

Для сборки пластиковой трубы нужны переходники. В общем смысле переходниками называют элементы для соединения по прямой (без разворота), под прямым углом, для соединения воздуховода с вытяжкой и с вентиляционной решеткой. При соединении стыки нужно изолировать, чтобы отработанный воздух не проходил в кухню.

На вентканал устанавливают решетку для естественной и принудительной вентиляции. Она представляет собой пластину из двух частей. Сверху круглое отверстие входа в вентиляционную шахту с фланцем, а снизу — решетка. Если диаметр воздуховода не совпадает с диаметром фланца либо если труба прямоугольная, а фланец имеет круглое сечение — в таких ситуациях используют переходники.

Монтаж круглой гофры

Для сборки гибкой вентиляции переходники не нужны, потому что гофра сгибается и поворачивается под любым углом. Гофру надевают на патрубок вытяжки и стягивают хомутом. Затем максимально растягивают, чтобы со временем она не провисала. Другой конец вставляют во фланец вентиляционной решетки, фиксируют хомутом. Концы гофры не герметизируют по двум причинам. Во-первых, потому что гибкую трубу надо время от времени чистить внутри. Во-вторых, потому что во время работы она вибрирует, отчего могут появиться щели. На всем протяжении гофры, через каждый 1—1,5 м, ее закрепляют на хомутах, чтобы она не раскачивалась.

Как спрятать воздуховод

Вентиляция может выглядеть очень громоздкой и портить обстановку на кухне. Чтобы труба меньше бросалась в глаза, ее, как правило, прокладывают над кухонными шкафами или под самым потолком. Если воздуховод пластиковый, самое простое, что можно сделать — это покрасить его в тон стен или мебели. Все это полумеры. Чтоб ее скрыть от посторонних, понадобятся материалы и время.

  • Если вентиляция не проходит через всю стену, ее можно спрятать в навесной шкаф, просверлив отверстия. Хорошо, когда вход в вентканал находится прямо над вытяжкой. Такой прямой воздуховод удобно прятать в декоративный короб из металла под цвет вытяжки или пластика.
  • Когда труба очень длинная, можно сделать под потолком короб из влагостойкого гипсокартона. А чтобы оправдать его наличие, украсить декоративными светильниками.
  • Если вентиляцию устанавливают во время ремонта, то спрятать воздуховод можно в конструкциях многоуровневого потолка — подвесного или натяжного.

Теперь, разбираясь в особенностях вентиляционных для кухни труб, можно подобрать воздуховод под свои требования. Зная нюансы монтажа, можно собрать его самостоятельно. Понимая, как правильно выводить ее, можно обеспечить хорошую вентиляцию на кухне.

Видео: декоративный вытяжной вентканал для вентиляции кухни

diz-kitchen.ru

110 фото лучших современных моделей

Сегодня сложно найти кухонное пространство без вытяжки. Ведь именно она имеет немаловажное значение в данной комнате, так как выводит за её пределы ароматы, устраняет копоть, сохраняет обстановку в надлежащем виде  течение продолжительного периода времени. Как же выбрать грамотно вытяжку и установить её?

Виды современных моделей вытяжек

Существуют определённые разновидности вытяжек, отличающиеся конструктивными особенностями. Выделяются устройства островного, настольного, встраиваемого, а также настенного назначения. Настенные приспособления имеют круглую, либо прямоугольную форму.

Подобные механизмы имеют большие габариты, они должны гармонировать с дизайном комнаты. Встраиваемые конструкции обустраиваются в шкафы, они почти не заметны, что даёт повод для выбора варианта любой конфигурации.

Настольного вида варианты размещают рядом с плитой. Они великолепно подходят для небольших пространств. Островные конструкции монтируются в потолочную поверхность посередине кухонного пространства. Они станут прекрасным выбором для плиты, расположенной отдельно от мебельного набора.

Установочные работы полностью зависят от вида изделия. Сегодня предложены такие типы вытяжек, как комбинированная, рециркуляционная, а также вытяжная.


Классические устройства предложены в качестве продукции, посредством которой происходит вывод воздуха в специальное отверстие вентиляции. В данном случае можно отметить вытяжной процесс функционирования.

При прохождении воздушных масс через фильтры осуществляется фильтрация, которые затем вновь возвращаются. Это называется рециркуляцией.

Один из вариантов предложен вытяжкой, другой — воздухоочистителем. Выбирая требуемый вариант, ориентируйтесь на особенности кухонного пространства и ситуацию в общем.

Особенности обустройства воздуховодов

Чтобы в кухонном пространстве был всегда чистым воздух, не обойтись без вытяжки с отводом в систему вентиляции. Немаловажно обустроить правильно воздуховод, созданный из алюминия, либо пластика.

Пластиковый вариант считается более долговечным и практичным в эксплуатации, поэтому имеет более высокую стоимость. При этом устройство из пластика более проблематичное в монтаже. Для этого необходимо приобрести решетку вентиляции, переходники, а также колена буквой Г.


Важно купить и редукторы для эффективного совмещения диаметра круглого с формами прямоугольными для осуществления воздуховода.

В набор входит много деталей для самостоятельной установки вытяжки в систему вентиляции. Однако подобный монтаж для неопытного установщика проблематичен, но данного вида устройства рассчитаны на долговечный эксплуатационный период и в процессе функционирования почти не шумит.


Нюансы монтажа гофры

Если система вентиляции размещена над плитой, тогда её совмещение с вытяжкой происходит посредством переходника. В данном варианте обустраивается воздуховод. После выбора конфигурации важно купить колено для устранения углов.

Помимо этого потребуется переходник, который крепится на отверстии для системы вентиляции, а также вытяжке. Детали для соединения обрабатываются специальным герметиком, в итоге получается красивое сооружение, обустраиваемое под потолочной поверхностью без дополнительных декоративных элементов.

Если монтировать вытяжку в системе вентиляции, как на фото, в шкафу, то не обойтись без гофры, представляющей собой доступный по стоимости материал без проблем в процессе установки.

Для правильного выбора диаметра гофры необходимо ориентироваться на размер отверстия, находящегося на вытяжке. Труба гофрированная монтируется на устройство посредством хомута, а на вентиляцию через решётку.

Пластиковая вентиляционная система характеризуется более красивым видом, особенности конструкции дают возможность обустроить её над шкафами, делая её практически незаметной.


Подключив вытяжку к системе вентиляции по инструкции можно обеспечить необходимое функционирование, если совмещаемый канал, предназначенный для отведения воздушной массы, будет больших габаритов. В итоге воздух будет мгновенно проникать в отверстие, соответственно результативность подобного типа устройства будет высокопроизводительной.

Советы

Не нужно своими силами уменьшать размер воздуховода. В случае возникновения подобной необходимости стоит использовать переходник. Вентиляция возле вытяжки достаточно удобная. Данный вариант предусматривает обустройство системы вверху конструкций.

Размещение данного канала с обратной стороны позволит проложить систему по потолочной поверхности. Его можно скрыть коробами, в которые без проблем монтируется. Выбранный под оттенок настенных и потолочных поверхностей, он будет практически незаметным.

Фото вытяжки в вентиляцию


Также рекомендуем посетить:

mojdominfo.ru

Вентиляционный канал для вытяжки

Для нормальной жизнедеятельности в квартире необходим чистый воздух. Его должна обеспечивать естественная вентиляция, которая всегда планируется в жилых домах. Но при интенсивной готовке на кухне ее бывает недостаточно, поэтому в большинстве современных квартир устанавливаются кухонные вытяжки, помогающие справиться с обилием пара, жира и запахов. Если хозяин решает выбрать прибор циркуляционного типа, потребуется монтаж дополнительной вентиляционной трубы, подсоединяемой к вытяжке для кухни. Выясним, как можно сделать это своими руками.

Что нужно для правильного обслуживания естественной вентиляции в квартире?

Необходимо знать, что в городских квартирах установлена только вытяжная вентиляция, а приток обеспечивается пассивными проветривателями – форточками.

Обратите внимание! Вентиляционная система эффективна, когда объемы приточного и уходящего воздуха равны. Поэтому во время работы мощной кухонной вытяжки придется открывать окно.

Приточная система

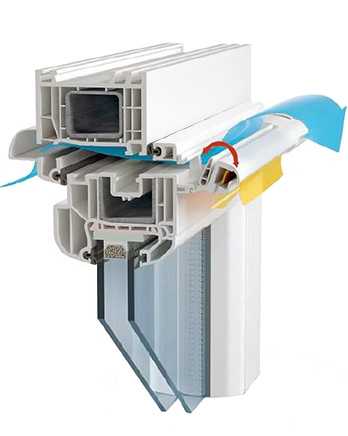

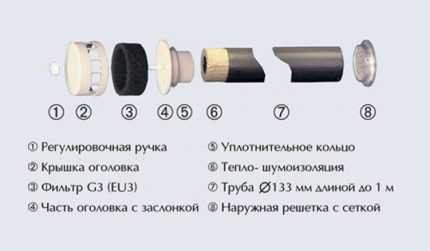

Притоком свежего воздуха можно управлять, используя простейшие приточные устройства: окна и форточки. После замены деревянных окон на герметичные пластиковые для этих целей может потребоваться монтаж клапанов системы приточной вентиляции. Когда производится замена окон, рационально будет установить также пластиковые двери на кухне и закрывать их при приготовлении пищи. Естественная вентиляция быстрее справится с очисткой воздуха в небольшом помещении.

Естественная вытяжка

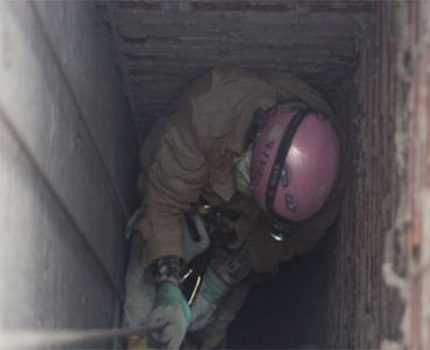

Причиной слабого оттока воздуха может быть засорение вентиляционного канала. Владелец квартиры может очистить канал вытяжной вентиляции, прилегающий к помещениям, и решетку. Основную шахту с отводами должны очищать работники жилищной организации.

Повысить эффективность естественной вытяжки можно за счет установки вентилятора на входе в вентиляционный канал или внутри него, что существенно повышает мощность потока. Подобные способы превращают естественную вентиляцию в принудительную. Ее можно использовать не всегда, а только при приготовлении пищи.

Кухонная вытяжка

При локальном выделении загрязнений от продуктов приготовления пищи все-таки требуется монтаж дополнительного вытяжного устройства. Оно бывает двух типов:

  • рециркуляционная вытяжка, очищающая воздух и его возвращающая его в помещение;
  • циркуляционная (проточная), обеспечивающая вывод загрязненного воздуха через вентиляционный канал из квартиры.

В первом случае плоский прибор устанавливается над плитой и через него производится фильтрация воздуха. Вентиляционный канал в данном случае не нужен.

Розетку нельзя устанавливать слишком близко к плите, поэтому, возможно, придется заменить шнур вытяжки, так как у большинства приборов он очень короткий.

Главным отличием монтажа циркуляционной вытяжки, которая также навешивается на стену или встраивается в кухонную мебель, является необходимость устройства воздуховода. Вентиляционное отверстие располагают близко к плите. Оптимальным вариантом является его размещение прямо над ней. Выходное отверстие прибора следует располагать как можно ближе к воздушному тракту.

Важно! Воздуховод должен быть как можно короче, чтобы не создавать дополнительного шума и сопротивления движению воздуха.

Выбор воздуховода

Отработанный воздух удаляется по трубе, которая может отличаться по следующим признакам:

  • по материалу;
  • диаметру или размерам сторон короба;
  • форме сечения;
  • гибкости.

Пластиковый воздуховод

Большая часть вытяжных труб делается из пластика, который в любой из своих разновидностей (ПВХ, полиуретан, полипропилен) имеет свои преимущества:

  1. Снижение шума.
  2. Малое сопротивление воздушному потоку.
  3. Легкие монтаж и обработка.
  4. На гладкой поверхности не скапливаются загрязнения.
  5. Небольшая нагрузка на всю конструкцию.

Воздуховоды делают круглыми и прямоугольными. Первые обладают меньшим сопротивлением воздуху, а вторые лучше подходят под интерьер кухни. Для каждого вида  имеются переходники.

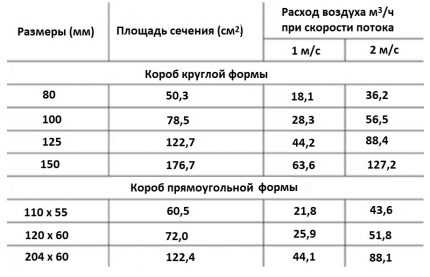

Особенно важно правильно подобрать нужный диаметр или размеры сторон короба и соединить воздуховод на входе и выходе. Плотное прилегание обеспечивается за счет применения герметика.

Алюминиевая гофра

Труба в виде алюминиевой гофры имеет небольшую длину. Во время монтажа она растягивается, что делает стенки гладкими и снижает уровень шума. Гибкость трубы позволяет размещать ее в труднодоступных местах, но каждый изгиб снижает производительность. Стандартный диаметр трубы может составлять 10, 12, 12.5, 15 см.

Из-за непривлекательного вида гофру и пластиковый воздуховод стараются скрыть в стенных шкафах или за натяжными потолками. Еще их маскируют за нижним уровнем гипсокартонной перегородки или прямоугольными коробами из пластика с цветом, соответствующим интерьеру кухни. На них можно установить точечные светильники, что обеспечит зональное освещение плиты.

Конструкция

При продумывании конструкции  вентиляционного канала для кухонной вытяжки важно учитывать несколько основополагающих моментов:

  • Диаметр воздуховода подбирается так, чтобы он был равен вентиляционному отверстию и был больше, чем у кухонной вытяжки.
  • Количество изгибов и длина трубы должны быть как можно меньше.
  • Каждый метр снижает тягу на 5–10 %, поэтому предельная длина составляет 3 м, чего для обычной кухни вполне достаточно.
  • Для вентиляции и вытяжки устанавливают обратный клапан, обеспечивающий их совместную работу и предотвращающий появление обратной тяги.

Монтаж воздуховода

Рассмотрим последовательность монтажа вентиляционного канала для вытяжки своими руками. Что нужно сделать:

  • Установить вытяжку согласно прилагаемой инструкции. Устройство легко монтируется своими руками в кухонный шкаф, под шкаф или на стену.
  • Проложить электропроводку скрытого типа и подключить розетку. Важно подобрать расстояние до плиты, которое не должно быть менее 60 см.
  • Подготовить воздуховод. Для него потребуется насадка, подбираемая по размерам воздуховода и вентиляционного отверстия. Сужать алюминиевую трубу и загибать под острым углом нельзя, поскольку можно ее повредить. Для поворотов пластикового воздуховода применяются переходники. Чтобы сделать монтаж вытяжки своими руками, целесообразно купить весь комплект целиком, тогда вам не придется подбирать к ней воздуховод подходящего диаметра.
  • Соединить воздуховод с патрубком вытяжки хомутом. Герметизировать соединение не нужно, поскольку оно разбирается для чистки.
  • Проложить трубу к вентиляционному окну. К стене она крепится с помощью хомутов и дюбелей. Вентиляционный канал собирается с применением силиконового герметика. Трубы, соединяемые между собой переходниками, должны иметь одинаковое сечение.

Важно! Вытяжку и канал вентиляции необходимо не реже двух раз в год чистить от гари, чтобы не произошло возгорания.

Заключение

Для повышения эффективности очистки воздуха в квартире устанавливаются дополнительная вентиляционная труба и вытяжка для кухни, которые можно смонтировать своими руками. Сложная система каналов должна выполняться профессионалами, иначе на переделку уйдет много времени и средств.

mr-build.ru

Вентиляционные трубы для вытяжки: пластиковые, гофрированные

Содержание статьи:

Вытяжка на кухне имеет очень важное значение. Вентиляционная система обеспечивает отвод отработанного воздуха наружу или его очистку, с помощью специальных фильтров. Чтобы вся система работала исправно и в полную силу необходимо уделить внимание не только выбору самой вытяжки, но и смонтировать трубопровод в соответствии с правилами.

Основные характеристики воздуховода и его расположения

Расположение воздуховода на кухне

От того какая вытяжка выбрана зависит и то каким будет устройство вытяжного канала. Вентиляционная система может иметь выход на улицу или нет. Если вытяжка предполагает выход воздуха на улицу необходимо осуществлять устройство трубы для вытяжки на кухне.

При планировании расстановки мебели стоит учитывать некоторые правила расположение плиты. С этим будет напрямую связанно устройство трубы на вытяжку на кухне. В первую очередь важно помнить, что плиту не стоит размещать у стены противоположной вентиляционной шахте. Это связано с тем, что труба вытяжки будет слишком длиной.

Каждый лишний метр вентиляционного канала снижают производительность системы на 10 %.

На сегодняшний день труба для вытяжки на кухне может быть изготовлена из различных материалов. При этом они могут быть пластиковыми или гофрированными. Каждая труба для вытяжки отличается определенными особенностями, о которых стоит знать перед тем как приобрести все комплектующие.

Характеристики пластиковых труб для вытяжки

Пластиковые трубы для вытяжки

Пластиковые или ПВХ трубы могут в сечении быть квадратными или круглыми. Трубы под вытяжку с круглым сечением отличаются самым меньшим сопротивлением поэтом пользуются большей популярностью. При этом проводить работу с квадратными изделиями намного проще, кроме того они смотрятся намного эстетичней. Такие трубы вытяжки для кухни можно без затруднений расположить возле стены.

Выполняя устройство вентиляционной системы с пластиковых труб стоит особое внимание уделить местам соединений. Все стыки должны быть качественно изолированы, это предотвратит проникновение отработанного воздуха в помещения. А также воздушные массы без препятствий будут проходить по каналу и выходить на крыше или в другом месте выведения вентиляционной шахты. Для соединения элементов могут быть использованы специальные переходники.

Для того чтобы подобрать все размеры правильно все комплектующие лучше всего приобретать одновременно.

Плоские пластиковые трубы под вытяжку имеют целый ряд неоспоримых преимуществ, которые выгодно его выделяют на фоне других материалов. Во время работы вытяжки и прохождению воздушных масс, не образовывается шум. Вся система достаточно тихо работает. Идеально ровная поверхность ПВХ изделий не создает никакого сопротивления во время прохождения воздуха. Трубы для вытяжки для кухни пластикового вида в отличие от гофры, не засоряются мусором и не накапливают на поверхности жировые отложения.

Особенности использования трубы гофрированного типа

Гофрированные трубы для вентиляции

Сегодня труба под вытяжку из гофры встречается на кухнях также часто. Это металлическое изделие имеет круглое сечение. Именно поэтому при покупке такой трубы стоит сразу приобрести переходник, который позволит выполнить соединение с прямоугольной вентиляционной шахтой. Гофра очень просто монтируется, и все работы можно выполнить за несколько часов. Для того чтобы закрепить трубу вытяжки необходимо использовать специальные хомуты, которые стягиваются болтами.

К преимуществам трубы под вытяжку гофрированного типа стоит отнести несколько моментов. В первую очередь возможность кухонной вытяжной трубы такого типа растягиваться на значительную величину. Использование такой трубы дает возможность минимизировать количество резких изгибов, что не нанесет урон производительности всей системы. Стоимость гофры в несколько раз ниже, чем пластиковые варианты и ПВХ изделия, что очень цениться покупателями. Труба вытяжки такого типа может быть использована большего диаметра, нежели отверстие вентиляционного канала, который ведет на крышу. В этом случае стоит выбрать правильно размеры переходника.

Как правильно выбрать диаметр трубы вытяжки

Комплектующие вентиляционной системы

Выбирая трубы для устройства вытяжной системы, стоит обращать внимание не только на материал, с которого они изготовлены, но и размеры.

Диаметр вытяжки не должен быть меньше чем выходное отверстие вентиляционной шахты, которое ведет на крышу.

Если приобрести трубу меньшего диаметра, то производительность всей вытяжной системы существенно снизиться, поскольку возникнет дополнительная сопротивляемость и воздух будет значительно хуже выводиться наружу. Самым правильным если диаметр трубы воздуховода и отверстие вентиляционной шахты совпадают.

Кроме диаметра трубы очень важно учитывать места изгибов. Если используются переходники, то они должны создавать тупой угол. При изгибе трубы на 90 градусов воздух также будет выводиться наружу с некоторыми затруднениями. В некоторых случаях также возможно образование обратной тяги. Для того чтобы предотвратить возникновение такого эффекта в некоторых случаях вентиляционная система оборудуется специальными клапанами. Они предотвращают прохождение воздушных масс назад в помещение кухни.

Для того чтобы выполнить все работы по устройству вентиляционного канала правильно стоит предварительно для себя подготовить чертежи. На них нужно отметить все места изгибов и просчитать возможные потери производительности.

Каждый изгиб на 90 градусов снижает производительность системы на 10 %.

Варианты как спрятать вентиляционную трубу

Маскировка трубы вентиляции

Для того чтобы воздух выводить на крышу из помещения по вентиляционной системе стоит выполнить устройство канала от вытяжки до отверстия вентиляционной шахты. Для этой цели могут быть использованы трубы различного типа – пластиковые или гофрированные. Независимо от вида в конечном результате получается достаточно массивная конструкция, которая не всегда гармонично вписывается в общий кухонный интерьер.

Решить такую проблему на сегодняшний день достаточно просто. Для этого можно использовать различные варианты. Самым распространенным считается использование пластикового короба, который предназначается именно для этого. Такой короб может быть расположен на любой части стены – под потолком, над кухонной мебелью и прочее. Трубу вытяжки также можно спрятать под гипсокартоном. Для этого необходимо будет выполнить метало профильный каркас, который будет впоследствии зашит ГКЛ. Такой способ оправдан в том случае, если вентиляция прокладывается еще на этапе ремонтных работ. Таким образом, ее можно спрятать, а конструкция из гипсокартона может быть как декоративна часть интерьера. Дополнительно короб такого вида можно оборудовать осветительными приборами.

Перед тем как замаскировать всю вентиляционную систему в обязательном порядке необходимо проверить ее в работе, это позволит исключить протечки отработанного воздуха и другие неприятные моменты. Исключив такие дефекты можно смело прятать и трубы вытяжки любым способом и не беспокоиться о производительности всей системы в целом. Выполнив все работы правильно, можно не только обеспечить постоянно чистый воздух в помещении, но и привлекательный внешний вид.

strojdvor.ru

Вытяжная система вентиляции

Вытяжную систему вентиляции по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вытяжную вентиляцию, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Основная задача вытяжной вентиляции – удаление отработанного воздуха из помещения. В жилых помещениях вытяжная вентиляция используется преимущественно в комплексе с приточной в рамках общеобменной вентиляции, однако на производственных объектах может применяться для точечного отвода загрязненного воздуха с высокой концентрацией газов, дыма, пыли или избыточного тепла в местах наивысшей концентрации – на особо опасных производственных участках, в местах установки промышленного оборудования и т.п. Типичным примером локальной вытяжной вентиляции является кухонная вытяжка.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Виды вытяжной вентиляции

В зависимости от способа побуждения различают следующие виды вытяжной вентиляции:

  • Естественная вентиляция
  • Механическая (принудительная)

По объему обслуживаемой территории вытяжные системы вентиляции классифицируют на:

  • Местные (удаление воздуха на конкретном участке)
  • Общеобменные (обеспечение полноценного воздухообмена во всем доме/квартире)

Любая система вытяжной вентиляции работает в комплексе с приточной: они обеспечивают воздухообмен в помещении и создают микроклимат, комфортный для жизни и работы. Абсолютно все виды вытяжной вентиляции относятся к канальным, так как отработанный воздух выводится через разветвленную сеть воздуховодов.

Системы естественной вытяжной вентиляции

Естественная вентиляция проектируется на этапе строительства здания. Она представляет собой систему каналов, в которые воздух попадает через вентиляционные отверстия на кухне и в санузле, а затем выводится в атмосферу через трубу на крыше здания. Преимущество подобной системы заключается в ее долговечности – для проветривания помещений не требуется дополнительное оборудование и источник питания. Основной минус естественной вентиляции – сильная метеозависимость, в определенных условиях (в теплую безветренную погоду) циркуляция воздуха полностью прекращается.

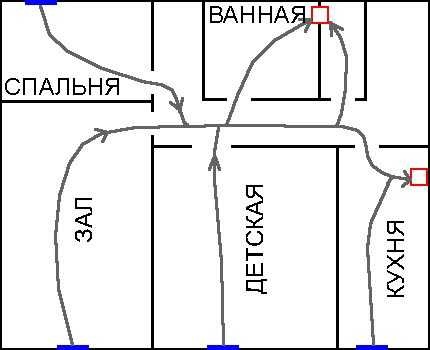

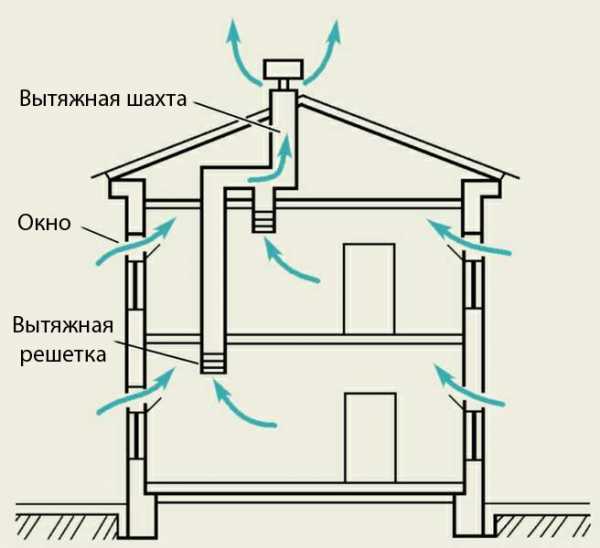

Рис 1. Схема работы естественной приточно-вытяжной вентиляции

В данной схеме наглядно представлено направление потоков воздуха при вентиляции помещения: свежий воздух поступает в помещение через поры и щели ограждающих конструкций (окна, двери, стены), и вытесняет отработанные воздушные массы через каналы вытяжной вентиляции.

Решетки воздухозаборников не случайно устанавливают в кухне и санузле: потоки воздуха движутся в их направлении и «запирают» запахи, пар, влажность, не позволяя им распространяться по жилым помещениям.

Подобные системы предельно просты в обслуживании и не требуют дополнительных финансовых затрат, однако имеют ряд весомых недостатков:

  • Метеозависимость, вы можете контролировать (не всегда) только силу тяги, но не ее наличие.
  • Использование тепло- и шумоизолирующих строительных материалов может остановить воздухообмен.
  • В зимний период в шахтах может смениться направление потока, и холодный воздух с улицы начнет поступать в помещения.

Систему вытяжной вентиляции можно оптимизировать. Если естественной тяги недостаточно для полноценного воздухообмена, то в наиболее важных точках вместо обычной вентиляционной решетки устанавливается специализированное оборудование – вытяжной вентилятор в санузле или туалете, вытяжка на кухне и т.д. При этом систему вентиляционных каналов оснащают клапанами, чтобы загрязненный воздух выводился на улицу, и не передавливался в соседние помещения.

Рис 2. Система вентиляции с естественным и искусственным побуждением

Врезка кухонной вытяжки в общедомовую/общеквартирную сеть вентиляционных каналов – типичный пример объединения общеобменной и местной систем вентиляции.

Стабильную работу вытяжной вентиляции можно обеспечить при использовании механической системы приточной вентиляции: свежий воздух поступает в помещение по специальным каналам или шахтам (в зависимости от типа системы) и автоматически вытесняет отработанные воздушные массы. Подобное сочетание нивелирует все недостатки естественной вытяжной вентиляции и является одним из наиболее популярных решений в России.

Рис 3. Сочетание систем вентиляции: принудительная приточная и естественная вытяжная

Небольшой приток воздуха в дополнение к поступающему через системы естественной вентиляции можно получить от кондиционера, если в списке его функций есть «приток свежего воздуха». Чаще всего такая опция встречается в дорогостоящих моделях и может быть дополнена системами ультратонкой фильтрации и ионизации воздуха. Не стоит путать с обычными рециркуляционными кондиционерами.

Системы принудительной вытяжной вентиляции

В основе систем принудительной вытяжной вентиляции лежит тяга, создаваемая вентиляционным оборудованием в выводящей шахте системы. Однако важно учитывать, что полноценно такая система будет работать только в том случае, если существует достаточный приток воздуха (в помещение) извне, в противном случае вентилятор будет работать вхолостую.

Рис 4. Система вытяжной вентиляции с механическим побуждением

Наибольшей популярностью пользуются приточно-вытяжные системы вентиляции с механическим побуждением. Они обеспечивают полноценный воздухообмен во всех комнатах и помещениях (в соответствии с проектом), при этом система полностью сбалансирована: воздух из квартиры или дома удаляется с той же скоростью, что и поступает, не создавая избыточной нагрузки на вытяжные каналы.

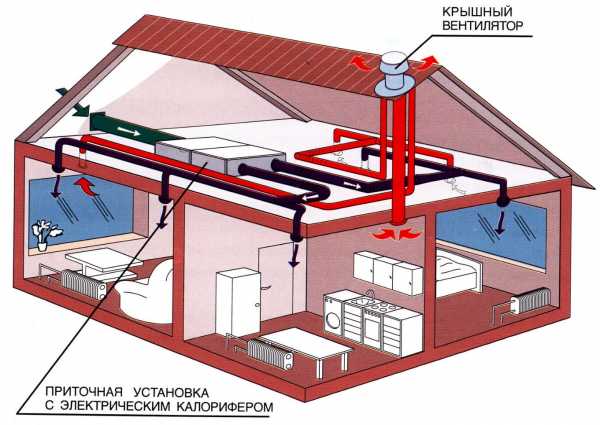

Рис 5. Схема принудительной вентиляции

Что нужно знать для проектирования полноценной приточно-вытяжной системы вентиляции:

  • Объем воздухообмена высчитывается исходя из размеров, назначения помещений, количества жильцов, характеристик кухонного и сантехнического оборудования. В норме за один час в помещении должен замениться весь воздух. Расчет производительности всегда выполняется по приточной системе вентиляции.
  • В случае вывода вентиляционной шахты на улицу вы можете подбирать систему любой производительности. Если же выход врезается в стояк централизованной системы вентиляции, избегайте слишком мощных моделей – во многих многоэтажных домах вентиляционные шахты имеют сборные каналы, и вы можете передавить свой воздух в квартиры соседей.

Температура приточного воздуха должна соответствовать СНиП 41-01-2003. При этом нагрев такого большого объема воздушных масс в зимний период требует высоких энергозатрат. Снизить расход электроэнергии можно с использованием пластинчатого либо роторного рекуператора: отработанный воздух при удалении из помещения проходит через теплообменник и отдает свою тепловую энергию. Параллельно через этот же теплообменник поступает приточный воздух, нагреваясь от энергии удаляемых воздушных масс. КПД некоторых моделей превышает 90% (целлюлозные), однако в связи с их низкой долговечностью в условиях повышенной влажности или низких температур обычно используются менее энергофэффективные (в пределах 80%), но более долговечные конструкции с керамическим либо медным теплообменником.

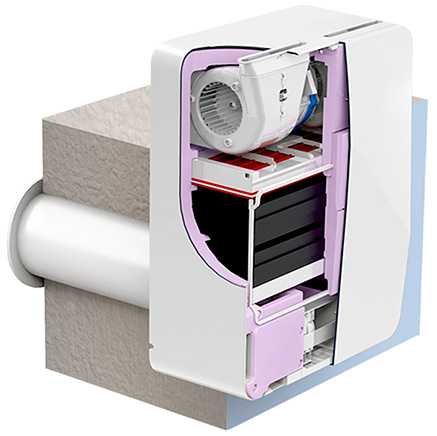

Рис 6. Устройство вентиляционной установки с рекуператором

Системы вентиляции и кондиционирования

После нагрева в рекуператоре приточный воздух может поступать сразу в помещение или дополнительно догреваться до необходимой температуры с помощью калорифера (электрического либо водного) или охлаждаться в теплообменнике (фреонном или водном).

Большинство рекуперационных установок оснащено дополнительным маломощным калорифером. Подобные моноблочные вентустановки занимают минимум пространства и легко помещаются в лоджии или на балконе. Для охлаждения воздуха требуется отдельный блок – чаще всего он используется в наборных вентиляционных установках, состоящих из отдельных компонентов: вентилятора, глушителя, фильтра, системы автоматики и т.д.

Подобные наборные системы вентиляции и кондиционирования достаточно сложны в монтаже и обслуживании, однако обеспечивают идеальный микроклимат в помещении.

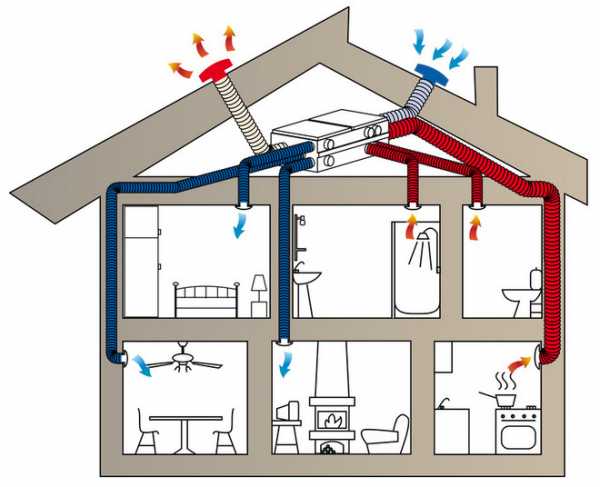

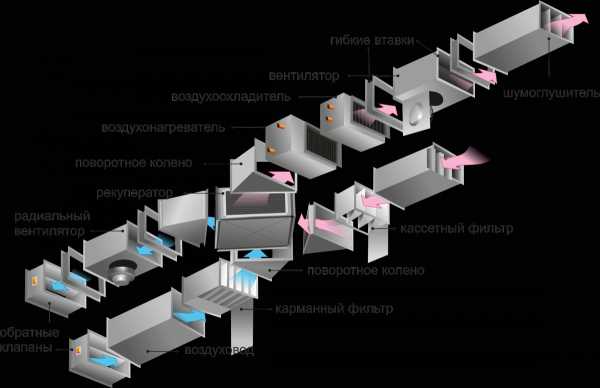

Рис 7. Принципиальное устройство системы вентиляции и кондиционирования

Местная вытяжная вентиляция

В отличие от общеобменных систем вытяжной вентиляции, которые задействованы в тотальном воздухообмене, местная вытяжная вентиляция решает точечные проблемы, когда участки загрязнения воздуха расположены локализовано, и необходимо не допустить распространение вредных выделений по всему помещению. Типичные примеры: кухонные вытяжки (за исключением рециркуляционных), вытяжные шкафы в лабораториях, воздухозаборники на отдельных участках «вредных» производств.

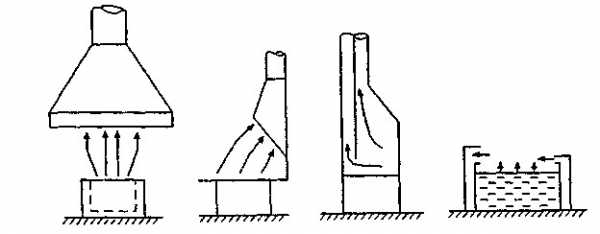

Рис 8. Типы местной вентиляции: 1, 2 – вытяжной зонт, 3 – вытяжной шкаф, 4 – двусторонний бортовой отсос

Системы местной вытяжной вентиляции практически всегда оснащены фильтром, предназначенный для задержки определенных примесей, характерных для данного участка – пыли, реагентов и пр. Пример: кухонные вытяжки оснащают жировым и/или угольным фильтром, кожухи токарных станков имеют несколько степеней задержки пыли.

Очищенный воздух может выводиться напрямую на улицу либо в общую сеть вытяжной вентиляции.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО "ИНТЕХ":

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

Вентиляция в квартире своими руками: как сделать эффективную систему

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать – мы подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Содержание статьи:

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 “Здания жилые многоквартирные”, актуализированная редакция СНиП 31-01-2003.

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

  • избыток влаги в воздухе (можно измерить с помощью гигрометра) – выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
  • недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) – выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

  • монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
  • использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
  • владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

  • если бумага “прилипла” к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
  • если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

  • в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
  • даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
  • в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
  • самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно

На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.

При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.

При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.

Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией .

Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить . Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

  • постепенное уменьшение живого сечения канала шахты в результате засорения;
  • резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
  • увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

  • Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
  • В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

  1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
  2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
  3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс .

При выборе места установки клапана необходимо учитывать следующие моменты:

  • легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
  • правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
  • возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

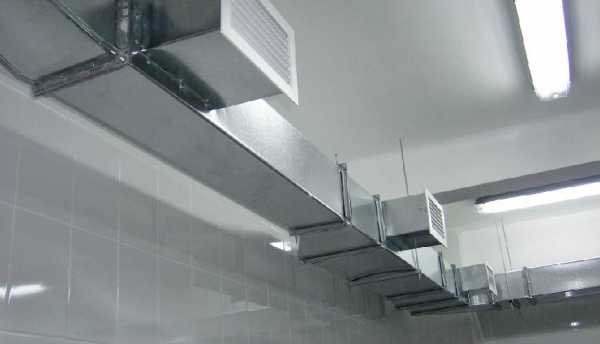

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений , отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

  1. Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
  2. Над шкафами элементы крепят с помощью любых держателей и саморезов.
  3. К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера – мы постараемся вам помочь.

sovet-ingenera.com

Виды вентиляции, функции, характеристики, цены


ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.


Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.


Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.


Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

  • По способу циркуляции воздуха: естественная и принудительная (механическая).
  • По назначению: приточная, вытяжная или приточно-вытяжная.
  • По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
  • По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.


Канальная и бесканальная вентиляция

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.


Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.


Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.


Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

tion.ru
