Проходной выключатель - схема для самостоятельного подключения

prohodnoj vykluchatel shema

Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения - выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними. Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест. Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

-  в коридоре, чтобы можно было включив свет при входе,  выключить при выходе в другом его конце;

-  внизу и вверху на лестнице;

-  в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

Можно предложить еще массу разных вариантов использования проходного выключателя. Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.
Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений - полной или частичной замены электропроводки,  при подключении проходных выключателей

 может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

elektric sxema v kvartire2

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Принцип  действия схемы.
Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

elektric sxema v kvartire3

 Вообще то, если хотите экономить электричество - здесь подробно, проходной выключатель - это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения


Содержание

Проходной выключатель | Электрик



Обычные электровыключатели, которые установлены у нас дома, готовы включать и отключать освещение из одного места.
Главное различие обычного выключателя, в каком происходит обычное прерывание электронной цепи, от прибора названием проходной выключатель, будет то, что в нём встроено три контакта и переключающий механизм меж ними.

Основным их превосходством считается вероятность подключения либо выключения осветительного прибора (либо группы осветительных приборов) из двух, трёх либо более точек. Нередко в народе их ещё именуют перекидной выключатель. Или проще—дублирующий выключатель. Двухклавишный проходной выключатель имеет внутри 6 контактов, и по собственной системы представляет из себя 2 независящие между собой одноклавишный проходной выключатель. Визуально обыденный выключатель и проходной не различить, но возможно. У проходного есть в наличии особый символ знакна любой из кнопок—в обыкновенном его нету.

Область применения перекидных (дублирующих) выключателей:




1. Лестницы - на них электровыключатели инсталлируются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и отключили. В случае если Ваш дом 3-х либо четырех этажный, то Вам предоставляется возможность пользоваться такой схемой.

2. Спальни - один выключатель устанавливается у входа в комнату, а 2-ой и 3-ий по различные стороны постели. Зашли в комнату—включили свет, захотели прилечь на отдых—отключили. Для подключения освещения из трёх мест используется такая схема, с перекрестным выключателем.

3. Коридоры - предположим Вы сначала коридора включили свет, позже прошли по коридору и на  другом конце отключили.

4. На территории личных зданий либо дач—для освещения дорожек.

Как верно подключить проходные электровыключатели для независящего управления освещением из 2-ух мест.

Давайте подробнее рассмотрим данную схему включения, состоящую из 2-ух проходных выключателей. Для неё понадобятся 2 переключателя (они и еще называются «проходные»), любой из которых имеет по 3 контакта и 2 положения переключения. Причём, режим переключения обязан быть «перекидного характера», другими словами  — один контакт считается общим для 2-ух других. В одном положении он замкнут с одним из них, в другом же положении, конечно, с другим. Как следует, единая замкнутость всех трёх контактов полностью исключена.

Как заметно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), опосля коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта 1-го выключателя соединяются с 2-мя контактами второго выключателя (через коробку). Ну и с совместного контакта второго выключателя фаза подаётся на 2-ой контакт лампы.
Относительно самого монтажа этой схемы: ставятся на собственные установочные места проходные электровыключатели, от которых выводятся трехжильные кабеля. Устанавливаются осветительные приборы, что объединятся параллельно и от которых в конечном итоге выходит двужильный кабель.
Дальше, в более пригодном месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и комфортного места самого месторасположения данной коробки). В неё значит и вводится кабель от осветительных приборов, питания и самих проходных выключателей. В данной коробке делается соединение проводов между собой, как показано на схеме.

Как управлять освещением из 3-х мест

Схема включения проходного выключателя с управлением из 3-х мест мало чем выделяется от предшествующей (единый механизм работы схож). В ней добавлен ещё один проходной выключатель, который малость различается от прошлых. Как заметно из схемы, это спаренный выключатель. Другими словами, при нажатии одной кнопки, случается одновременное перекидывание 2-ух контактов электрически независящих между собой. Вприбавок, как вы должны были увидеть, с него выходит четырехжильный кабель.
Схемы включения проходных выключателей аналогичного вида неплохи тем, что сравнительно просты в своём конструктивном выполнении (не потребуется добавочных компонентов). Хотя они ограничены численностью этих мест управления.

Задачу независящего управления освещением из 2-ух мест возможно решить и еще используя особые импульсные реле и блоки для дистанционного управления освещением.

Беспроводной дублирующий выключатель Xiaomi aqara

Продолжаю рассказ об умном доме Xiaomi. Беспроводной выключатель
Aqara для дублирования неудобно расположенного проводного.
Изначально целью было сместить выключатель на другую сторону от двери
без долбления стен, обрывания обоев и прокладывания новой проводки,
но тут понеслось…

Повторюсь, пришел выключатель в картонной коробке дико замотанной скотчем.

Коробка упакована в отдельный пакет

Не вскрывалась, заводские наклейки на местах.

В комплекте выключатель и бумажечки

Характеристики на обратной стороне коробки

Дублер дополнительно запакован и защищен от пыли

На обратной стороне ничего полезного, у верхней и нижней грани находятся резинки

Если не лепить его на стену, а положить на стол, то елозить не будет.

Визуально является копией проводной версии, только без внутренней коробки.

Два отверстия для индикации работы светодиодами и ярлычки для съема мордашки для замены батарейки.

Морда аналогичная проводному выключателю.

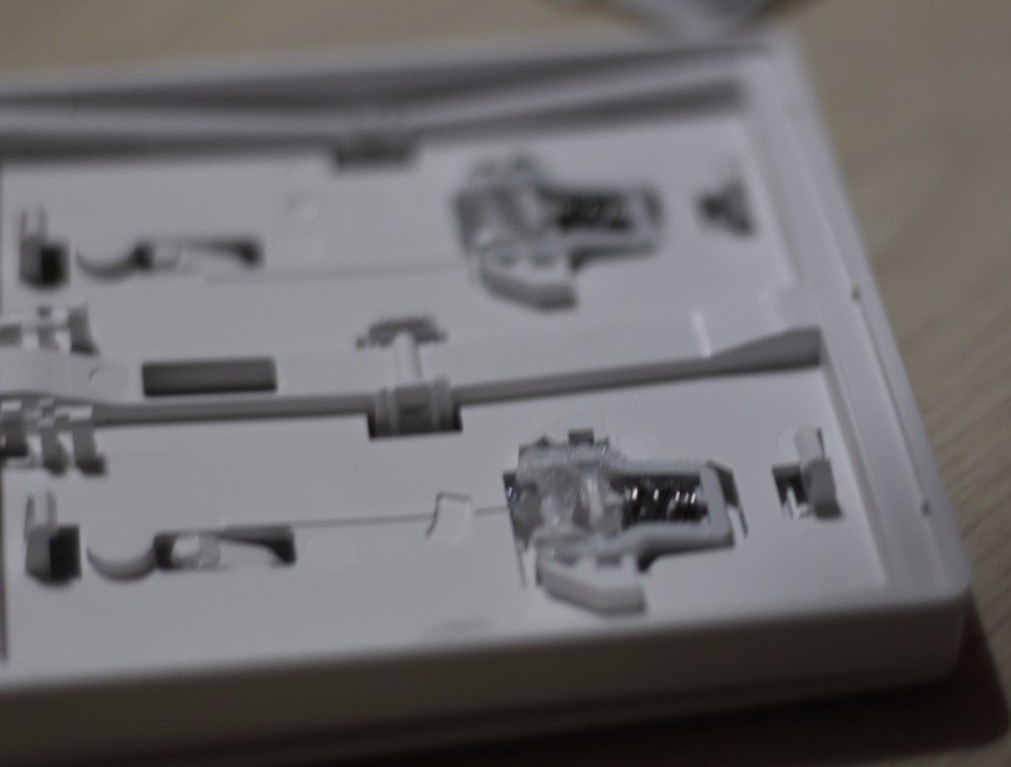

Пружинки так же смазаны

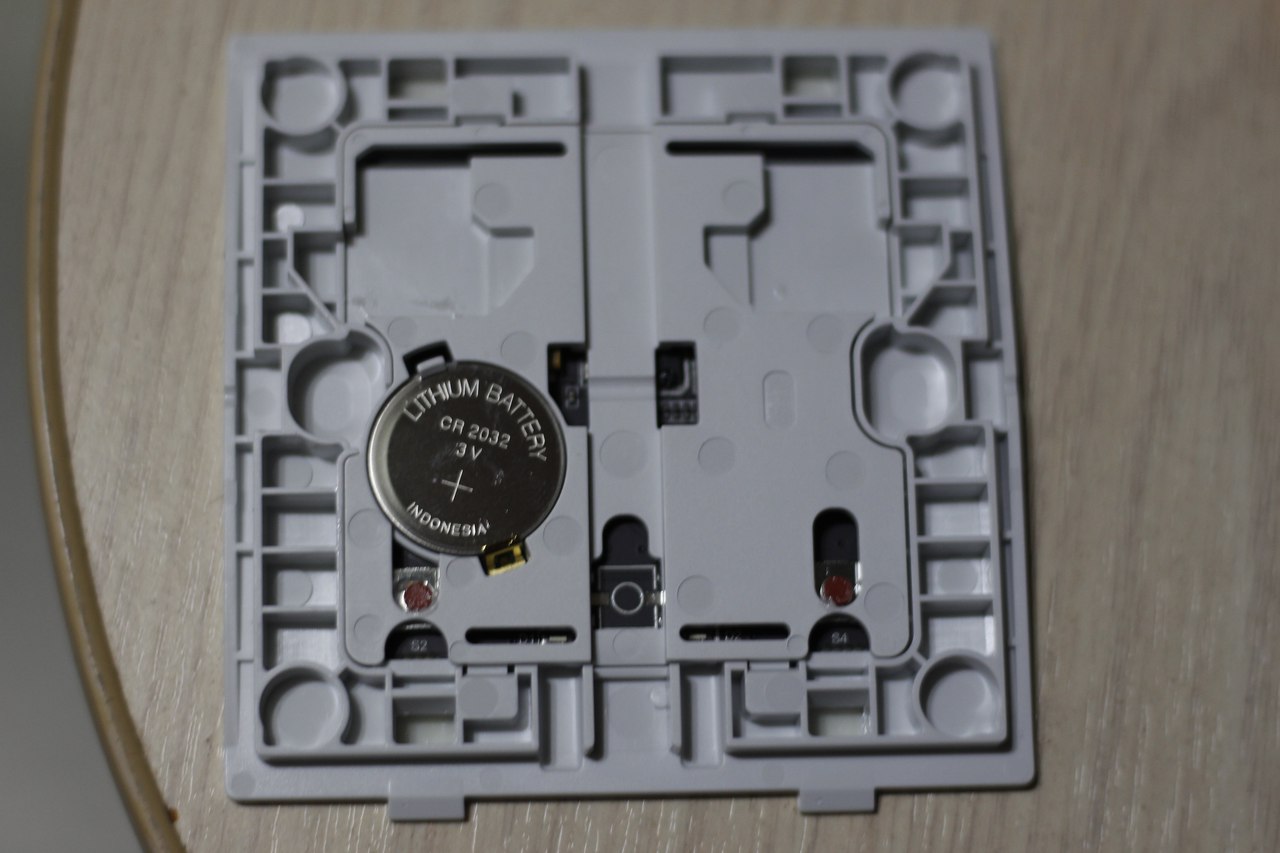

Батарейку заменить не сложно, она рядышком: откровырнуть плоской отверткой мордашку и сменить. Батарея

CR2032

Готовим комплектный двухсторонний скотч, освобождаем одну сторону и лепим на дублёр

Беспроводной выключатель на своём месте

Теперь удобно, выключатель будет на месте.

Самое время настроить его.

В приложении Mi Home нажимаем на +, добавить вручную.

Указываем беспроводной выключатель на 2 канала, следуем инструкции на экране, Шлюз радостно сообщaет о добавлении нового устройства на китайском.

Выключатель логический и на него можно назначить любые действия, доступные вашим домашним устройствам.
Выбор сценарием большой, моя цель продублировать неудобный выключатель.

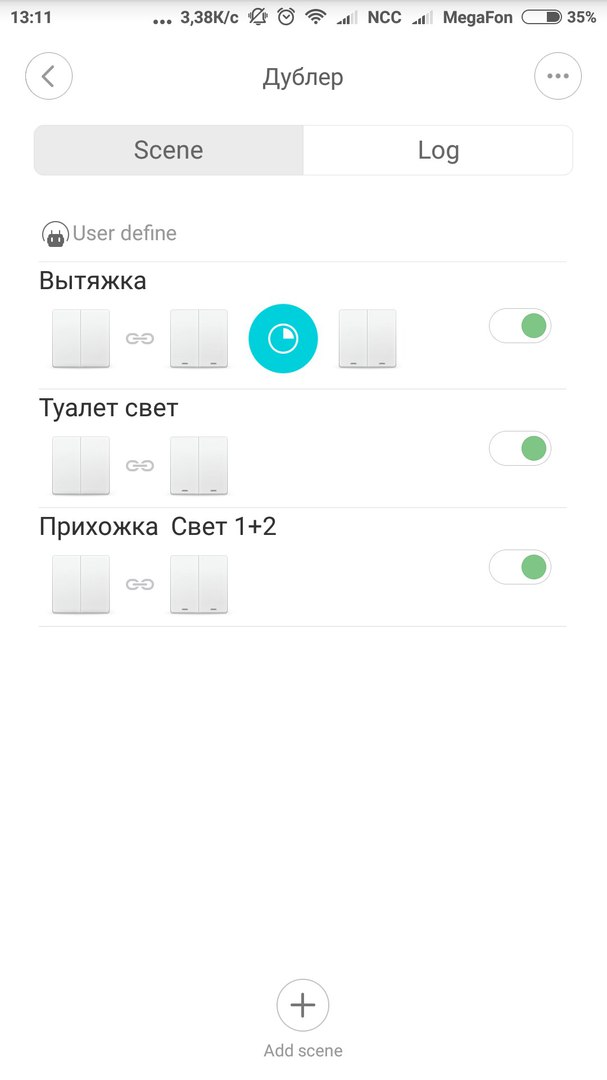

На левую клавишу ставлю сценарий: запуск вытяжки, таймер 5 минут, отключения вытяжки.
На правую вкл/выкл свет в ванной
И бонусом одновременное нажатие клавиш — отключения света в прихожке.

Покупал через посредника www.yoybuy.com/en/
При регистрации дают скидку 10 с 50 зеленых, что считаю приятным бонусом.

Проводной выключатель Aqara
