Вытяжка из подвала – Вентиляция погреба с двумя трубами и система с одной трубой

как сделать естественную и принудительную вытяжку своими руками, схема + фото и видео » Аква-Ремонт

Большинство частных домов оборудовано подвалами, в которых обеспечивается хранение сельскохозяйственной продукции и домашней консервации. В погребах организовываются домашние мастерские, тренажерные залы, складские помещения или игровые комнаты. Независимо от функционального назначения помещения, расположенного ниже нулевой отметки, важно с помощью вентиляции обеспечивать поступление свежего воздуха в подвал. Это позволит создать благоприятную влажность и температурный режим помещения, не допустить появления сырости, сокращающей сроки хранения домашних запасов и постепенно разрушающей основание здания. Остановимся детально на вопросах создания надёжной вентиляции подвального помещения, методике расчёта и особенностях установки.

Почему необходима система вентиляции в подвале

Многие, к сожалению, ошибочно недооценивают необходимость вентиляции подвала, который является не только помещением, используемым для хранения продуктов, но и основанием здания, воспринимающим повышенные нагрузки.

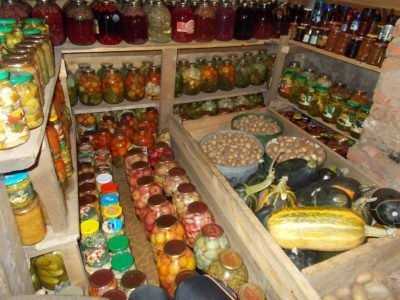

В подвале с хорошей вентиляцией не возникает проблем с хранением продуктов

Пренебрежительное отношение к вопросам вентилирования и отсутствие нормального воздухообмена создают неблагоприятные условия для хранения сельскохозяйственной продукции, снижают прочность строительных конструкций. В условиях повышенной влажности подвала развивается плесень и грибок.

Результат отсутствия вентиляции — образование плесени

Оснащение подвального помещения системой вентиляции обеспечит комфортный микроклимат и благоприятные условия проживания в частном доме. Проектирование вентиляционных коммуникаций осуществляется на проектной стадии. Многие обращали внимание на приточные магистрали и отдушины, оборудованные в фундаменте здания.

Воздух в подвал поступает через входные трубы и отдушины, закрытые решётками

Через эти каналы в цокольной части поступает внешний воздух. Однако, если существуют проблемы с вентиляцией, можно обеспечить перемещение воздушных потоков путём правильной установки вентиляционных устройств в существующем помещении.

Вентиляция подвала избавит владельцев жилья от повышенной концентрации влаги, предотвратит образование плесени, обеспечит сохранность запасов, а также продлит срок эксплуатации здания, которое сохранит привлекательность и тепло на протяжении долгих лет.

Вентиляционная система представляет собой комплекс воздушных коммуникаций, обеспечивающих циркуляцию воздуха, комфортный температурный режим и нормальную влажность.

Расчёт и устройство

Устройство вентиляционных коммуникаций осуществляется на основании проекта и предварительно выполненных расчётов. Для обеспечения циркуляции воздуха необходимо ответственно подойти к выполнению расчётов.

Подбирая диаметр воздушных магистралей, предназначенных для подачи и отвода воздушных масс, руководствуйтесь следующим правилом: 25 кв. см воздушной магистрали способны обеспечить воздухообмен в помещении погреба на площади 1 кв. метр.

Например, для вентиляции подвального помещения площадью 12 кв. метров необходимо использовать воздушную магистраль диаметром 300 кв. см. Зная формулу определение площади окружности S = πR², легко рассчитать радиус вентиляционного канала. Для рассматриваемого случая значение составляет 9,8 см. Округлив значение, получим диаметр магистрали, равный 20 см. В случае применения труб, имеющих прямоугольное сечение, руководствуйтесь значением площади, полученным расчётным путём. Предложенная методика расчёта позволяет ориентировочно определить размеры воздуховодов без учёта интенсивности циркуляции.

Для эффективного проветривания подвала находящийся в помещении воздух хотя бы 2 раза на протяжении часа должен замещаться свежими воздушными массами. Подбор производительности принудительной системы вентиляции осуществляется путём умножения объёма подвала на коэффициент кратности обновления воздуха в помещении.

Определим объем обновляемого воздуха для подвала площадью 50 кв. метров и высотой 2 метра. Перемножив площадь подвала на высоту, получим объём. Его величина составит 100 куб. метров. При необходимости двукратного на протяжении часа замещения воздуха, следует умножить объем помещения на коэффициент кратности. Получим: 100х2=200 куб. метров в час. Полученное значение соответствует требуемой производительности принудительной подачи воздуха.

Вентиляционные сети, в зависимости от типа системы воздухообмена, могут состоять из металлических или пластмассовых труб, а также вентиляторов.

Применение стандартных пластиковых элементов позволяет избежать коррозии и снизить расходы по устройству вентиляции

Для обеспечения притока воздуха к подвальному помещению здания применяются следующее виды вентиляции:

1. Естественная система воздухообмена. Принцип циркуляции воздушных масс основан на разности перепада температуры внутри помещения и с внешней стороны подвала. Конструкция достаточно проста — включает приточную трубу и вытяжную магистраль. Классический вид циркуляции происходит путём заполнения подвального пространства холодным воздух с одновременным выходом наружу нагретых воздушных масс.

   Естественная вентиляция воздуха в подвале

2. Принудительная циркуляция воздуха. Предусматривает использование специальных вентиляторов, элементов автоматики, а, при необходимости, и устройств нагрева воздуха, установка которых требует существенных затрат. Циркуляция воздуха осуществляется путём нагнетания вентилятором уличного воздуха в подвальное помещение. Застоявшийся воздух через некоторое время вентиляторы выведут за пределы помещения.

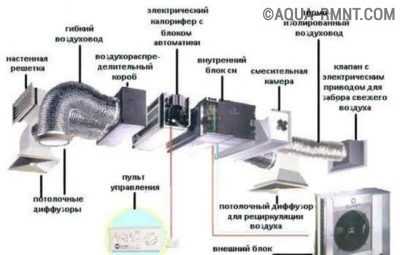

   Система принудительного воздухообмена оснащена автоматикой и включает дополнительное оборудование

Своими силами при небольших затратах несложно смонтировать систему элементарной естественной циркуляции, а также систему принудительного воздухообмена.

Далее, более детально остановимся на особенностях устройства вентиляционных систем.

Особенности естественной циркуляции воздуха

Естественное поступление воздуха в подвал происходит благодаря разнице внутренней и внешней температуры, вызывающей движение воздуха по трубам. Благодаря этому простому свойству свежий воздух с улицы по приточной магистрали поступает в подвал и вытесняет по вытяжному воздуховоду затхлый и влажный воздух из помещения.

Для обеспечения тяги следует обеспечить максимальный перепад между магистралями

Положительные моменты системы естественной циркуляции — незначительные затраты, связанные с установкой, и простота конструкции.

Главными элементами системы естественной циркуляционной являются:

1. Приточная магистраль, оснащённая на входе защитной сеткой, и предназначенная для поступления свежего воздуха.

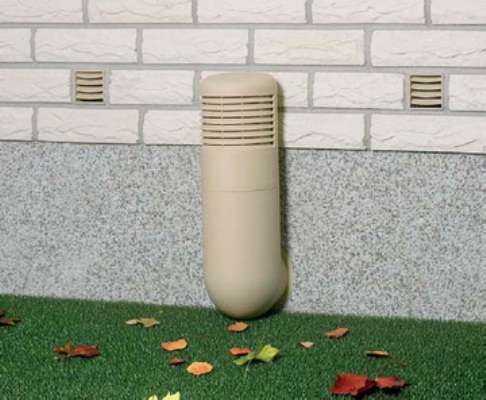

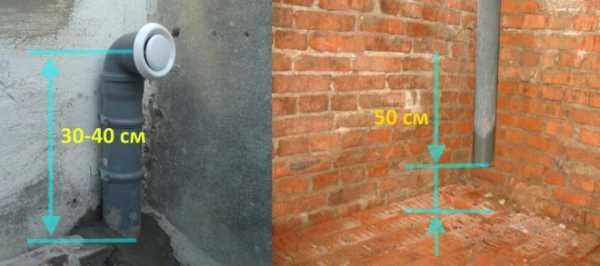

   Входная магистраль обеспечивает приток воздуха

2. Вытяжной короб, отводящий воздух из помещения и оснащённый на выходе козырьком, а в помещении подвала — устройством сбора конденсата.

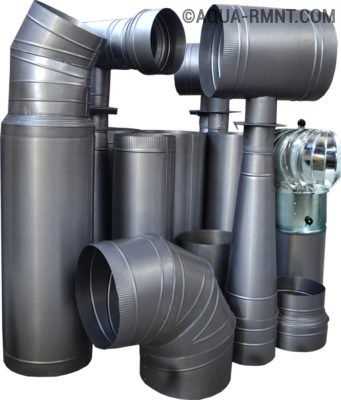

   Труба вытяжки собирается из унифицированных элементов

3. Продухи, выполненные в цокольной части здания и предназначенные для обеспечения воздухообмена.

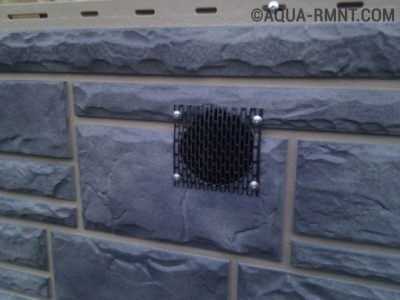

   Продух с решеткой способствует воздухообмену в подвале и защищает помещение от грызунов

Несмотря на простоту системы, основные недостатки — слабая эффективность циркуляции воздушных масс и зависимость тяги от природных факторов (давления воздуха и скорости ветра), влияющих на эффективность воздухообмена.

Классический вариант создания контура естественной циркуляции предусматривается на стадии проектирования. По результатам расчётов определяется пропускная способность магистралей, учитывающая объём подвального помещения. Организация приточно-вытяжной вентиляции не нуждается в специальных инженерных знаниях. Главное, обеспечить противоположное расположение магистралей, правильно выполнить разметку, соответствующую диаметру.

Вытяжной короб следует располагать в потолочной части помещения с возвышением магистрали не менее 0,6 метра относительно верхней точки здания. Входящая в подвал приточная магистраль вводится с противоположной зоны помещения на расстоянии 0,2–0,4 м от основания. Оптимальные условия для естественного воздухообмена обеспечивает применение магистралей диаметром 12–15 см.

Устройство системы принудительного воздухообмена

Действие принудительной системы вентиляции основано на передвижении воздушных масс с использованием вентиляторов. Устройство принудительной подачи может комплектоваться фильтровальными элементами, устройствами нагрева и регулировки температуры в зависимости от степени оснащённости системы и требований заказчика.

Главные элементы системы принудительного вентилирования:

1. Воздушные магистрали, по которым осуществляется передвижение потоков воздуха.
2. Нагнетательная установка, обеспечивающая интенсивность обмена воздушных масс.
3. Устройство обеспечения комфортной температуры, предназначенное для кондиционирования помещения подвала.
4. Каналы вентилирования, осуществляющие процесс воздухообмена.
5. Заборники воздуха, необходимые для обеспечения воздушной циркуляции.
6. Диффузоры, объединяющее воздушные магистрали различного сечения.
7. Тройники, используемые при необходимости объединения воздушных потоков.

Система принудительной вентиляции обладает следующими достоинствами:

• возможностью автономной работы, независимо от природных факторов;
• наличием автоматики, осуществляющей регулировку воздушных потоков и температурный режим;
• возможностью установки в помещениях увеличенной площади.

Повышенные затраты, связанные с приобретением оборудования и установкой, а также сложность осуществления монтажных операций затрудняют массовое использование устройства принудительной подачи воздуха.

Установку оборудования принудительной вентиляции осуществляйте согласно предварительно разработанной схеме. Обязательно выполняйте расчёт, определяющий интенсивность воздухообмена и цикличность работы системы.

Оборудуя помещение подвала устройством принудительного вентилирования, учитывайте комплекс факторов, связанный с особенностями эксплуатации, степенью автоматизации, площадью помещения и компоновкой оборудования.

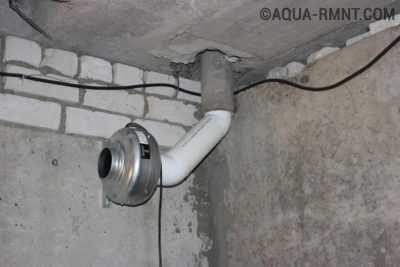

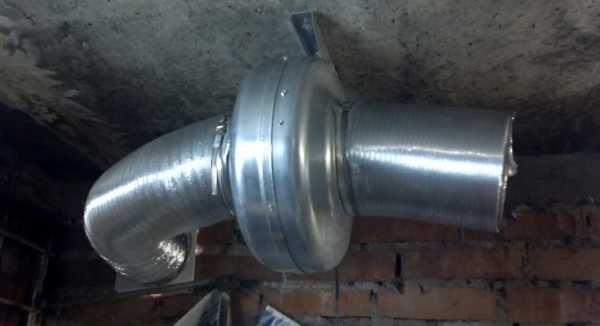

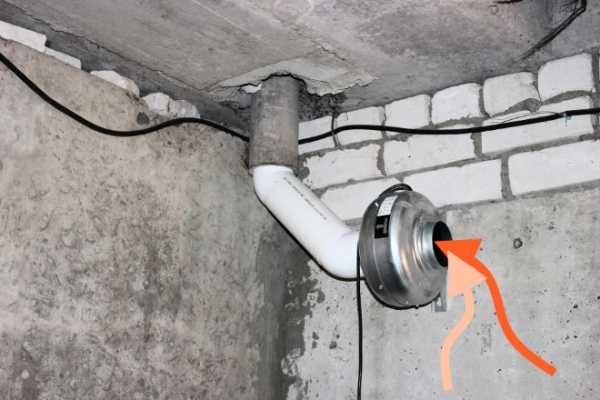

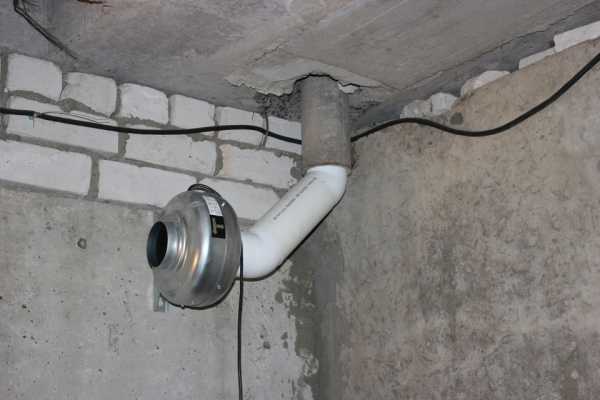

Вентилятор, установленный на вытяжной трубе, повышает интенсивность воздухообмена

Изучив литературные источники, основываясь на рекомендациях специалистов, несложно самостоятельно разработать компоновочную схему и выполнить расчёты. Это позволит обеспечить экономию финансовых ресурсов и самостоятельно, более детально, изучить конструктивные особенности принудительной вентиляции.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Система естественного воздухообмена не нуждается в использовании специальных устройств. Воздушные массы попадают в подвальное помещение частного дома через приточную магистраль и выходят через натяжной канал. Важное условие — расположение воздуховодов в противоположных зонах подвального помещения.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

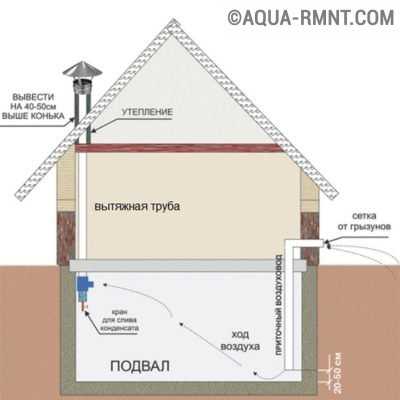

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

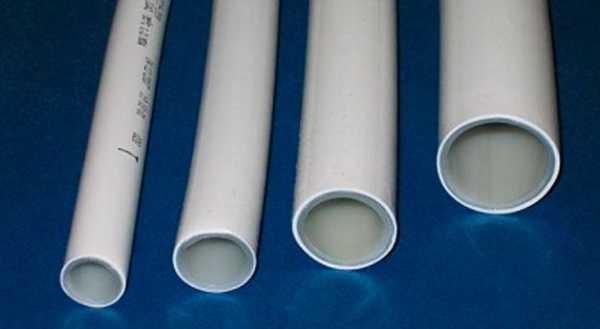

1. Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.

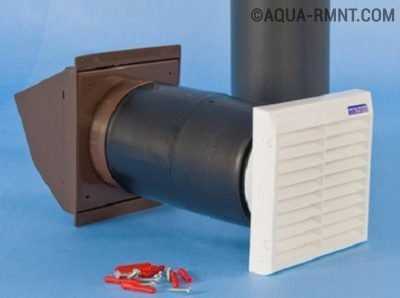

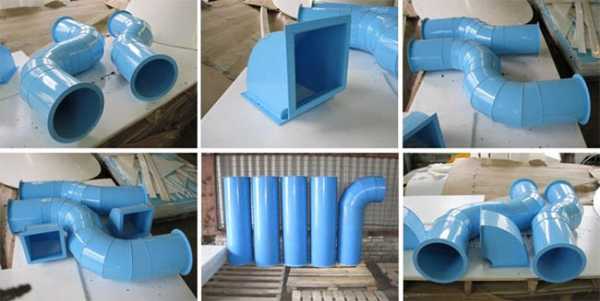

   Использование стандартных элементов ускорит монтаж

2. Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.

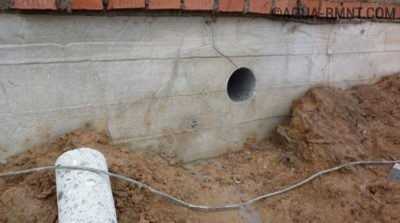

3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей.

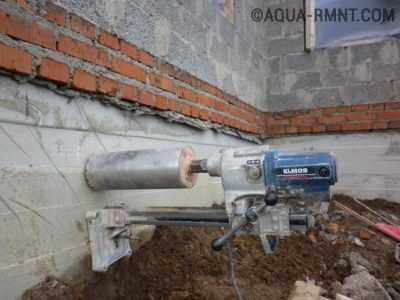

   Использование специального приспособления облегчает работу

4. Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней — на уровне 0,2–0,5 м от пола.

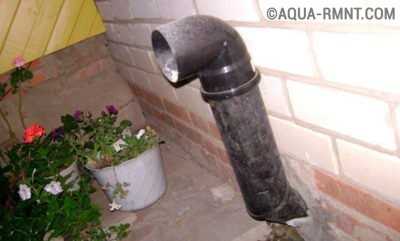

   Приточный канал обеспечивает поступление воздуха

5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
6. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.
7. Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке.

   Утеплив трубы, можно уменьшить вероятность образования конденсата

8. Устраните зазоры между трубами в цокольной и потолочной части, используя герметик.

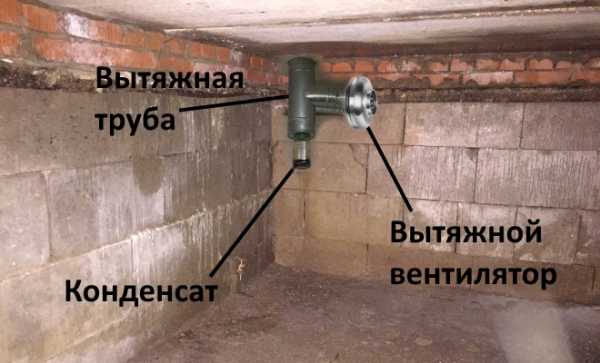

9. Смонтируйте в подвальном помещении на вытяжном канале сборник конденсата, оснащённый краном для удаления жидкости.
10. Закрепите в верхней части вытяжной магистрали колпак, предохраняющий трубу от попадания осадков и способствующий усилению тяги.

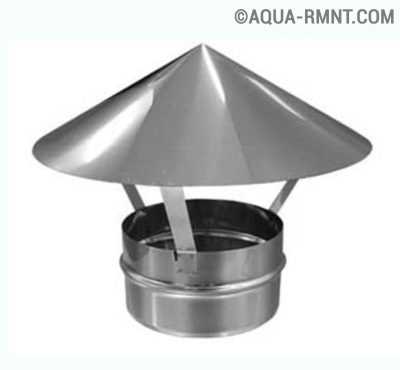

    Установка колпака защитит магистраль от осадков

11. Смонтируйте защитные решётки на приточных каналах.

Установка в выходной магистрали небольшого осевого вентилятора, предназначенного для функционирования в вытяжном режиме, повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите её к вытяжной магистрали. Если горение прекратится, значит, увеличена концентрация углекислого газа в подвальном помещении.

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Видео: как сделать вентиляцию подвала своими руками

На видеоролике представлен простой вариант естественной вентиляции погреба, изготовленный своими руками.

Несложно своими силами обеспечить эффективную вентиляцию подвального помещения. Важно тщательно продумать технические особенности системы вентилирования и, обладая небольшими строительными навыками, надёжно выполнить монтаж элементов. Самостоятельный монтаж устройства воздухообмена позволит обеспечить комфортную влажность воздуха в помещение подвала, а также сэкономить финансовые ресурсы. Разработав чёткий план действий, приступайте к оснащению подвала частного дома устройством вентиляции.

aqua-rmnt.com

Как сделать вытяжку в подвале частного дома

Как сделать вентиляцию в подвале дома

Виды вентиляции подвала в доме, описание схем, устройство и расчет

Функциональность подвальных помещений в частных домах изменилась коренным образом. Раньше они были своеобразным домашним складом для хранения продуктов и консервации. Сейчас полноценное жилое подвальное помещение не редкость. Поэтому возрастают требования к созданию комфортного микроклимата, а в частности – системы вентиляции.

Отличия подвала от других помещений

Одной из главных ошибок при проектировании и строительстве дома является небольшое внимание к обустройству подвального помещения. Основные силы и средства сосредоточены на жилых комнатах. Однако это может стать существенной ошибкой – несоблюдение требований к гидроизоляции и температурному режиму может создать неблагоприятные условия не только для фундамента, но и для всего дома в целом.

Главная проблема подвала в частном доме – сырость. Она может появиться в результате воздействия нескольких составляющих:

• Высокий уровень грунтовых вод.
• Неправильная гидро и пароизоляция фундамента.
• Материал строительства не соответствует требованиям к возведению подвального помещения.

Если заранее учесть эти факторы, то в дальнейшем организация системы вентиляции не вызовет трудностей. Концентрация влаги в подвале не будет существенно отличаться от других комнат в доме. Благодаря современным технологиям и материалам сделать это не столь сложно. Главная задача – правильно подобрать и рассчитать теплоизоляцию и гидроизоляцию.

Если же эти работы не были проведены, то установка вентиляции не решит проблему влажного воздуха. Сначала следует избавиться от источника влаги, а затем планировать монтаж воздуховодов.

Виды вентиляции

Выбор определенного способа притока свежего воздуха в подвале зависит от его эксплуатационных свойств. Для нежилого помещения достаточно обеспечить нормальную влажность. Но нередко вдобавок к этому требуется поддержание нужного уровня температуры. И тогда потребуется установка сложных климатических систем.

Самый простой способ организации притока свежего воздуха в подвал – установка естественной вентиляции. Суть ее работы заключается в конвекции воздушных потоков с различной температурой. Теплый воздух выходит через верхний патрубок, холодный поступает через нижний. Такая система состоит из нескольких элементов:

1. Приточный канал.
2. Вытяжной канал.
3. Система продухов.

Последнее обустраивается в процессе строительства и представляет собой несколько отверстий, расположенных в фундаменте выше уровня грунта.

Они должны располагаются как на внешних, так и на внутренних стенах фундамента. Их количество определяется площадью всего дома по следующей пропорции – 1 продух на 4 м² всего здания. То есть, для дома площадью 120 м² необходимо 30 отверстий диаметром 11 мм. Меньший размер не обеспечит нормальную вентиляцию подвального помещения.

В дополнении к ним необходим монтаж воздуховодов большего диаметра. При их монтаже должны быть соблюдены следующие условия:

• Патрубок входной трубы должен находиться в самой низкой части подвала.
• Вытяжной канал располагается в районе потолка.

Воздух, заходящий в помещение с улицы, будет иметь температуру ниже, чем внутри него. Методом естественной конвекции будет происходить воздухообмен – теплый воздух, поднимаясь наверх, выходит через вытяжной патрубок, а на замену ему будет приходить холодный.

Диаметр труб зависит от площади подвала. Для простоты расчета можно использовать правило, что на 1 м² подвала необходима труба сечением 26 мм² или 5,75 см диаметра. Пример, для площади в 12 м² необходимо установить два воздуховода (приточный и вытяжной) диаметром 70 мм. Это правило действует для всех комнат подвала, независимо от их расположения на плане.

Для больших домов естественной вентиляции будет недостаточно. При увеличении диаметра труб уменьшается скорость прохода воздуха (тяга). Поэтому если площадь подвального помещения превышает 50 м² необходимо устанавливать принудительную вентиляцию.

Принудительная вентиляция

Отличие этого способа воздухообмена заключается в монтаже вентиляторов или климатических комплексов. Это могут быть простые вентиляторы, которые устанавливают в воздуховоды, либо часть общей климатической системы дома.

Самый простой и быстрый метод организации притока воздушных масс – установка вентиляторов. Для создания нормального микроклимата необходимо обеспечить 2-х кратный обмен воздуха в час. Для этого нужно посчитать объем подвала и выбрать вентиляторы с соответствующим параметром мощности. Методика выбора месторасположения полностью аналогична естественной вентиляции. Необходимо соблюдать максимальное расстояние между входной и выходной трубой. Таким способом можно добиться эффективной работы системы.

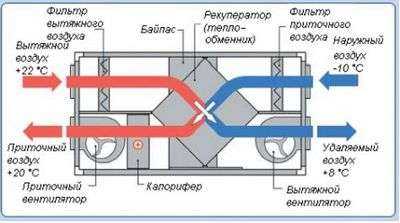

Установка климатической системы даст возможность обеспечить не только нормальную влажность в помещении, но и температуру. Общий принцип работы блока нагрева и вентиляции показан на рисунке.

По мере поступления воздуха с улицы происходит его нагрев с помощью калорифера. В дополнении на входном и выходном каналах могут устанавливаться фильтрующие элементы. Это может быть полезно, если подвал используется в качестве гаража или подсобного рабочего помещения. С помощью электронного блока управления и системы датчиков работа климатической установки полностью автоматизирована. Однако это сказывается на стоимости оборудования и сложном монтаже. Рабочий блок может устанавливаться в любом месте подвала – подвод воздуха с улицы осуществляется с помощью специальных каналов.

Какой из этих способов оптимален для подвала частного дома? Все зависит от его площади и предназначения. Для небольших зданий будет достаточно принудительной системы с вентиляторами. Дома с большой площадью нуждаются в более мощной установке вентиляции помещения.

Как сделать вентиляцию в подвале частного дома

Видеожурнал «Горячий мастер» приводит мнение о том, как правильно сделать вентиляцию и о проблемах проветривания в подвале.
Рассматривается частный дом, в котором есть кухня, вентиляция с нее, сделаны вытяжки из туалета, из жилого помещения и, конечно же, из подвала. Многие думают (и уверены в этом!), что это помещение надо проветривать, при этом воздух уходит из него в вытяжку. Они считают, что этого достаточно и всё будет работать так, как надо. Но всё происходит далеко не так и, спустившись во многие подвалы, в которых даже устроена такая вентиляция, видим печальную картину #8212; капли висят на потолке или даже лужи на полу. И какие-либо другие методы, даже поставить канальный вентилятор, не дают эффекта. Многие ограничиваются продухами, но эти продухи на зиму следует закрывать, чтобы холодный воздух не затекал к вам в подвал или в подпол.

С полами обстоит так же герметично. Кто хочет – утепляет полы в частном доме. Каждый решать должен в этом деле для себя сам. Но представьте: если и полы у вас герметично затянуты и проклеены по стенам, то получается, что пол не прозрачен для проникновения воздуха в подвал. И стены цоколя где-то залиты битумом капитально, где-то пробиты гидроизоляцией. Больших окон тут никто не ставит, а напрасно. Но опять же, эти окна мы же не можем открыть зимой для проветривания, а вся сырость в нем возникает зимой.

Учитывая сказанное, нужно задать себе вопрос: откуда же воздух возьмется в подвале для вентиляции? Тот, который потом вытяжка должна вытянуть из сырого подпола. Прежде чем его из него вытянуть, он туда должен откуда-то (сухой!) поступить. Попробуйте набрать полные легкие воздуха из пустой стеклянной бутылки, плотно прижатой к губам, и у вас ничего не получится. Так же даже сильный вентилятор не способен выкачивать из подвала сырой воздух, если свежий не сумеет пойти в него.

Рекомендуется, чтобы воздух не поступал в подвал холодный, а чтобы он стал прогретым #8212; вторичный, который поступил уже из дома. Но как же тогда проветривать, если притока нет? Если продухи закрыты сезонно на зиму, на холодное время, и воздух не идет?

Предположим, что мы с вами открыли эти продухи даже зимой и сразу получаем доступ ледяного воздуха в сырой подвал. Это никак не улучшает атмосферу помещения, да и частного дома в целом. Конечно же, морозный воздух, возможно, сухой и тогда вентилятор получает некоторый объем, который способен перекачивать. Но полы и потолки становятся тоже ледяными. И вот, если уже не капает, то будет тогда ледяной иней висеть на потолках. Если мы будем надеяться с вами на вытяжную вентиляцию, то продухи, пускающие в подвал ледяной воздух, наполнят холодным потоком. А этот приток никак не захочет двигаться по системе проветривания самостоятельно #8212; он так и установится в подвале, нисколько не проветривая помещение.

Есть ошибочное мнение, что если вы сделаете для вентиляции в продух импровизированной стояк («гусак»), то этот стояк будет проветривать подпол или подвал. Такие стояки даже в торговле, импровизации интересные, люди могут какие угодно «гусаки» выставлять или вкапывать. Но это не поможет вам проветрить. Так как какой бы ни был стояк #8212; по колено, или вам по пояс – он по стенам дома. Он никак не конкурент вентиляции, уложенной в стенах, в доме, или вытяжкой канальной. Продолжение на видео с 5 мин.

Иногда нужно делать полную реконструкцию .

Как сделать вентиляцию в подвале частного дома

Если дом с цоколем, то с каждой стороны стены должно быть предусмотрено минимум одно отверстие для вентиляции (называются отдушины или продухи). Летом их открывают (но оставляют прочную сетку или решетку от насекомых и грызунов), а зимой закрывают, чтобы подвал не был слишком холодным.

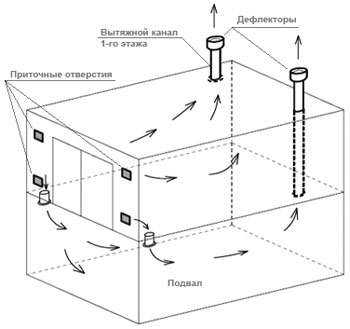

Приточно-вытяжная вентиляция подвала (естественная)

Если высота подвала имеет большую высоту, сравнимую с высотой этажа дома, то лучше сделать приточно-вытяжную вентиляцию. Такой тип вентиляции называется естественной, поскольку основан на разнице температур снаружи и внутри подвала.

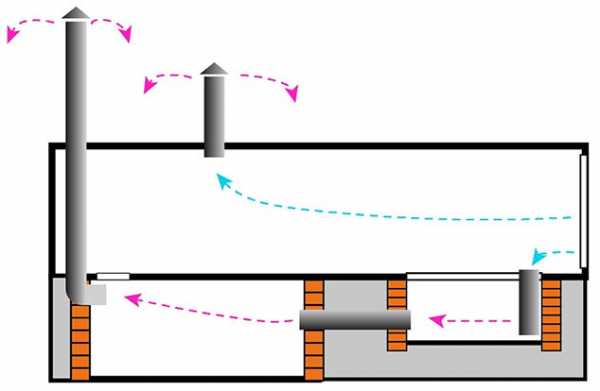

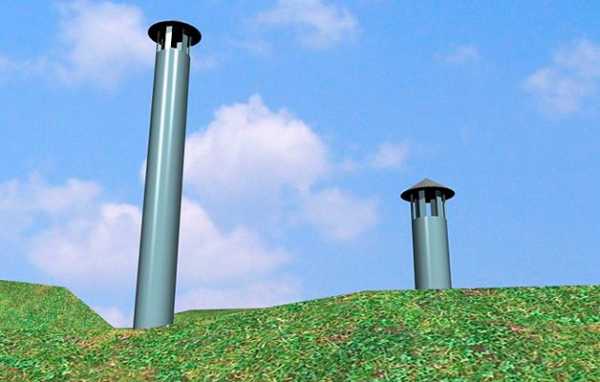

Как правило, естественная вентиляция состоит из устройства 2-х труб: приточной и вытяжной. В ытяжная труба берет свое начало от потолка подвала и выходит на крышу сквозь вентиляционный канал. Если вы собираетесь строить камин, то лучше расположить вытяжную трубу поближе к дымоходу, чтобы теплый воздух быстрее выходил наружу.

Приточная труба находится на противоположной стороне от вытяжки и берет свое начало почти от пола (30-50 см от поверхности). Вентиляционный канал так же, как и у вытяжной трубы, идет на крышу. Не трудно догадаться, что вытяжная труба выводит воздух из подвала, а приточная создает приток свежего воздуха в подвал. Естественная вентиляция позволяет сохранять в подвальном помещении нормальную влажность воздуха.

Не забудьте сделать для обоих типов труб сетки или заслонки от осадков.

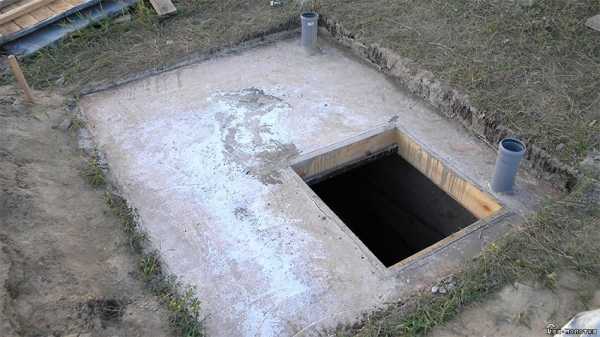

Если подвал под домом является погребом, то ему просто необходимо вентилироваться, чтобы хранящиеся продукты не покрылись плесенью и, соответственно, не испортились. В случае с погребом лучше использовать приточно-вытяжную вентиляцию, описанную выше. Стоит только уточнить диаметр труб, которыми будет оборудованная вентиляционная система.

В среднем, диаметр обеих труб равен 10 см и более. Если погреб слишком мал (например, 4#215;6 м), то можно брать диаметр 5 см.

Обычно нормальная вентиляция способствует полной замене воздуха в подвале за 1 час. Это можно проверить обычной спичкой. Если спичка быстро гаснет, то в воздухе много углекислого газа и, соответственно, вентиляция работает медленно.

Кухонные столы из дерева деревянные столы.

Простые полезные советы

Чтобы обувь не промокала: Чтобы защитить обувь от промокания нужно сделать следующее. Растопите на огне 200гр. Мыла и 100гр. смолы. Масса не должна остыть до конца. Кисточкой нанесите её на обувь в те места, где она протекает. Затем обработайте кожу обувным кремом.

Газеты вместо дров: Интересный вид топлива можно получить из газет. Разорвите газеты на отдельные листы. Каждый лист погрузите в воду. Когда листы пропитаются водой, доставайте их и отжимайте. Когда отжимаете формируйте из них шарики. Высушите эти газетные плотный шарики на солнце. Теперь можно и на шашлыки собираться. Газетные шарики будут гореть долго и давать достаточно жара.

Комментариев пока нет!

Поделитесь своим мнением

Вентиляция подвала и погреба частного дома — различные схемы устройства и их особенности

Полы в частных домах могут быть жестко защемлены в стенах, но чаще все-таки они делаются «плавающими». Это значит, что периметр дома увязывается в цельную конструкцию, а полы строятся на своем собственном фундаменте из столбиков и/или промежуточных стенок.

Даже, если они опираются на ростверк, жестко их не закрепляют, именно потому, что необходимо устраивать вентиляцию подпольного пространства, в том числе, и через просветы между полом и стеной, скрывающимися за плинтусами.

Зачем нужна вентиляция пола?

Вентиляция деревянного пола необходима потому, что дерево без проветривания будет замокать и гнить, а значит — разрушаться.

А именно из дерева делается основа, на которую будет укладываться утеплитель — черновой пол, также — балки для опирания, лаги и пол чистовой. Гниение дерева может привести к тому, что он в одночасье провалится и придется разбирать всю конструкцию и менять пол в помещении, на этот раз монтируя его по технологии с обязательным устройством вентиляции.

Но, пожалуй, вариант с обрушением пола, катастрофический, но более безопасный для здоровья, чем поражение подпола грибком и плесенью.

В этом случае, пол не превращается в прах, он функционирует, но служит очагом спор грибов опасных для здоровья человека. Попадая в легкие, а затем в печень и почки, они могут вызывать очень тяжелые болезни.

Если в доме становится сыро без отопления, можно считать это поводом для беспокойства по поводу наличия влаги в подпольном пространстве.

Функционирование подпола в течение года

Пожалуй, подробное рассматривание температурно-влажностных условий внутри и снаружи цокольного пространства дома не касается домов со специальным устройством вентиляции подпола через воздухозаборники, находящиеся под плинтусами.

Это сложная система отверстий разных размеров, с помощью которых должен происходить воздухообмен между помещениями и подпольным пространством. Плюсом такой конструкции является то, что земля под домом не замерзает, также не промерзает и фундамент дома.

Если же строители обошлись более простой конструкцией, когда воздухозаборниками служат открытые окошки (так называемые «продухи») из подпола на улицу, то домовладельцам следует обратить внимание на следующую информацию:

• Делаются эти отверстия для вентилирования преимущественно с подветренной стороны и с противоположной ей, чтобы создать естественную тягу.

  Для этого обязательно знать, ветра какого направления являются господствующими в данной местности.

• Следует обязательно контролировать, чтобы летом вентиляционные отверстия были свободны — не загромождены вещами изнутри и не зарастали сорняками снаружи.
• Если вентиляция недостаточно хороша, ее следует усилить.

  Это можно сделать, прорезая в цоколе отверстия способом алмазного бурения или усиливая тягу в уже существующих. Для этой цели к отверстию подводится жестяная труба, защищенная от осадков и проникновения грызунов.

  Чем выше ее сделать, тем лучше она будет выполнять свою функцию.

а) б) в) г) д)

• Вариант повышения тяги вентиляционных отверстий подпола: врезка в них с одной стороны дома нескольких вентиляторов принудительного действия, подключенных к электричеству и включение их по несколько раз в сутки на 20-30 минут.
• Зимой, однако, вентотверстия следует закрывать, иначе морозный воздух выстудит не только пол, что дискомфортно для домочадцев, но и землю, и деревянные конструкции.

  А такая резкая смена температуры может впоследствии привести к конденсации влаги в помещении, когда потеплеет.

• При похолодании выводки мелких грызунов (мышей и крыс) ищут себе теплое пристанище, и подпол дома как раз соответствует их потребностям.

  Поскольку мыши — разрушители деревянных конструкций и переносчики болезней, их присутствие опасно для жильцов дома. Поэтому необходимо оградить от них цокольное пространство дома. Для этого в окошки вставляют либо пустотелые кирпичи, которые нужно будет «зашивать» на зиму, либо на них устанавливают решетки с ячейками 5х5 мм, а на зиму заменяют их специальными пробками из дерева или глины.

• Если вентиляционные отверстия остаются открытыми на зиму, следует следить, чтобы через них не проникла в подпол талая вода весной или во время оттепели.

  Подтаивающий сугроб, находящийся на уровне окошка представляет опасность для подпольного пространства, так как присутствие влаги губительно для всей конструкции дома. Чтобы этого не происходило, снег нужно отбрасывать на 1,5 метра от дома.

• После таяния снега и наступления оттепели, пробки из продухов нужно будет вынуть и заставить подпол проветриться.

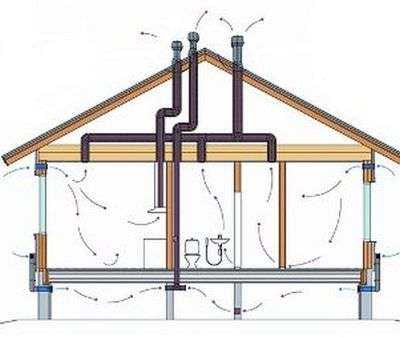

Устройство вентиляции подпола

Итак, чтобы вентиляция деревянного пола была организована и смонтирована правильно, нужно пользоваться следующими принципами:

1) За вентилирование чистового пола отвечает воздушное пространство от 1,5 до 5 см, оставляемое, в обязательном порядке, между утеплителем и настилом декоративного полового покрытия.

Это может быть половая доска или настил из плит (ДВП, ОСБ или фанеры), служащий для укладки на него паркета или ламината.

2) За вентиляцию пространства между черновым полом и землей, как уже говорилось, отвечают вентиляционные отверстия, сделанные в цокольной части дома.

3) Рассчитать количество продухов нужно так, чтобы их количество было, примерно, два на 4 погонных метра цоколя, размером 5х5 или 6х6 мм, а их площадь была бы равна 2/1000 от площади внутреннего помещения.

4) Центр вентиляционного отверстия должен находиться, примерно, на высоте 30 см от земли.

5) Если дом расположен на возвышении, отверстий может быть вдвое меньше, если — в низине, то можно устраивать их через каждые 2 м по всему периметру здания.

6) Если дом имеет промежуточные стены, то в их фундаментах обязательно делать отверстия из того же расчета: по одному на каждые 2 м п.

20.01.2014 в 17:01

На сегодняшний день наличие запаса продовольственных товаров, а именно овощей, корнеплодов, консервированной продукции, во многом определяют благоденствие значительной части населения страны.

При этом стоит помнить о том, что правильная вентиляция подвала (основного места складирования такого рода продуктов) играет значительную роль в обеспечении возможности их длительного хранения.

Главные ошибки при проектировании вентиляции подвала

Стоит сказать о том, что наиболее распространена схема, которой соответствует естественная вентиляция подвального помещения, отличающаяся минимальным размером финансовых вложений.

Но, стараясь уменьшить расходы на устройство вентиляции в погребе, большинство владельцев собственного дома совершают одинаковые ошибки. К разряду серьезных нарушений стоит отнести следующие факты:

• Несоблюдение перепада уровней вытяжной и приточной трубы, их расположение в непосредственной близости друг от друга. В этом случае циркуляция воздушных масс происходит по кротчайшему пути, при этом основной объем помещения остается непроветренным.
• Уменьшение проектного сечения приточных и вытяжных воздуховодов, в этом случае вентиляция в подвале частного дома будет эффективной только при использовании принудительной схемы.

  Данную ошибку можно встретить чаще всего, немало владельцев считают, что дюймовой трубы вполне достаточно для обеспечения притока необходимого количества воздуха.

• Применение материалов, неспособных выдержать давление грунта или подверженных повреждениям со стороны грызунов. В результате чего со временем не только снижается эффективность работы вентиляции, но и появляется необходимость в выполнении трудоемких и дорогостоящих ремонтных работ.
• Использование однотрубной схемы вентиляции для больших по площади и глубоких подвалов.

Чтобы не допустить подобных ошибок рекомендуется, перед тем как сделать вентиляцию в подвале, ознакомиться с основными требованиями к ее устройству.

Выбор схемы вентиляции

Однотрубная схема вентиляции может использоваться только для небольших по площади подвальных помещений, при этом такой вариант подходит в основном для неглубоких погребов, спуск в которые осуществляется по наклонному лестничному маршу.

В этом случае появляется возможность обеспечить приток свежего воздуха через дверной проем. Но при выборе такого варианта проветривания стоит помнить о том, что его эффективность невысока.

Именно поэтому рекомендуется в любом случае останавливаться на двухтрубной системе вентиляции. Устройство вентиляции в погребе по этой схеме позволяет обеспечить качественный воздухообмен в средних по площади подвалах, при этом устойчивость вентиляционной струи меньше зависит от времени года и погодных условий.

В некоторых случаях для обеспечения воздухообмена приходится прибегать к принудительной вентиляции подвала.

В этом случае на вытяжной воздуховод устанавливается вентилятор небольшой мощности, работающий на разрежение.

Принудительная вытяжная вентиляция подвала считается наиболее надежным вариантом, она будет работать в любое время года.

К недостаткам такой схемы можно отнести определенную энергозависимость, при отключении электроэнергии эффективность вентиляции существенно снижается. Решить данную проблему заменив вентилятор дефлектором, крыльчатка которого вращается под воздействием ветра.

Требования к материалам

Для прокладки воздуховодов не стоит применять трубы из пластика (в том числе и канализационные, и дренажные гофрированные).

Наиболее оптимальным вариантом считается металл, так большинство воздуховодов монтируют из оцинковки, которая имеет достаточную прочность, устойчива к коррозии, отличается небольшим весом.

Для приточной или вытяжной трубы лучше всего использовать стальные трубы подходящего диаметра. При этом стоит предусмотреть защиту от проникновения внутрь грызунов, для этого ставят решетки.

Не лишним будет позаботиться и о дополнительной гидроизоляции труб, проложенных в земле, это позволит существенно увеличить рабочий ресурс этих элементов системы вентиляции.

Требования к монтажу вытяжных и приточных труб

Для того чтобы обеспечить нормируемый воздухообмен в подвальном помещении необходимо подобрать вытяжные и приточные трубы соответствующего диаметра.

Нормальная вентиляция в подвале дома может быть обеспечена при определенном соотношении сечения труб к площади помещения.

Специалисты рекомендуют устанавливать трубы из расчета 26 кв. см сечения на каждый квадратный метр площади.

Исходя из этого, для подвала в 8 квадратов понадобится приточная и вытяжная труба внутренним диаметром не менее 150 мм.

Для того чтобы обеспечить воздухообмен по всему объему подвала необходимо разнести приточную и вытяжную трубу по противоположным стенам, при этом рекомендуется их монтаж по диагонали.

В этом случае воздушные потоки будут охватывать все помещения.

Вытяжная труба монтируется в 5-10 сантиметрах от перекрытия подвала.

Если необходимо вывести вытяжку через жилые помещения, то рекомендуется укладывать ее в одном канале с дымоходом или стояками отопления. Некоторый нагрев вытяжной трубы обеспечит более устойчивую тягу. Выводить трубу необходимо на 50-70 см выше уровня земли или кровли, в противном случае устойчивость струи будет существенно снижена.

На эффективность вентиляции оказывает влияние и длина приточного воздуховода. Считается, что его длина должна быть минимальной.

Как сделать вентиляцию в погребе

При этом вход приточного трубопровода в подвал должен быть выполнен практически на уровне пола.

Только при соблюдении этих правил возможна эффективная и устойчивая вентиляция в подвале частного жилого дома или гаража.

Особенности работы вентиляции в зимний период

На сегодняшний день смонтированная правильная вентиляция подвала своими руками не относится к разряду невыполнимых задач.

Но стоит уточнить еще одну особенность проветривания погребов, а именно эксплуатацию системы в зимний период.

Минимальная длина приточных и вытяжных трубопроводов, использование отдушин (как самого простого способа обеспечения обмена воздуха) может привести к существенному снижению температуры в погребе. В зимний период основная проблема связана именно с обеспечением наиболее благоприятной для хранения продуктов температуры воздуха.

Чтобы избежать проблем, связанных с морозом, необходимо предусмотреть возможность перекрытия вытяжной и приточной трубы.

В большинстве случаев именно снижение эффективности вентиляции, уменьшение притока свежего воздуха позволяет поддержать оптимальную температуру в помещении.

Если система вентиляции предусматривает установку различного рода переключающих и отсекающих устройств, следует обратить внимание на утепление данных узлов.

Примерзшая задвижка является одной из самых основных причин выхода регулирующих устройств из строя.

Только качественно разработанный проект вентиляции подвальных помещений сможет обеспечить эффективную работу системы независимо от внешних факторов.

Поэтому его разработку стоит доверить профессионалу, а вот выполнить монтаж вентиляции по силам любому человеку, имеющему определенные строительные навыки.

Также советуем посмотреть:

stroitel12.ru

Вентиляция в погребе своими руками: схема и особенности устройства

Правильная вентиляция – залог хорошего микроклимата помещения. Отсутствие сырости, грибка, плесени, поддержание температурно-влажного режима являются показателями корректной работы системы. Принимая решение о строительство домашнего погреба нужно предусмотреть все нюансы, чтобы в итоге получить соответствующий режим хранения фруктов, овощей, консервированной продукции.

Правильный микроклимат в помещении погреба

В погребе должен поддерживаться определенной тепловлажностной баланс

Лучшая вентиляция, которая оправдана по всем параметрам, для строительства погреба с естественным воздухообменом. Требования, которым должно соответствовать помещение для хранения продуктов:

• Надлежащая влажность воздуха. При повышенной влажности: продукты быстро портятся, в помещении образовывается плесень. Избежать этого поможет правильно устроенная гидроизоляция.
• Необходим приток свежего воздуха и отвод отработанного.
• Не должно быть перепадов температур, во избежание подмерзания продуктов, а также образования сырости.

Вентиляция в погребе: принцип работы

Для правильной работы вентиляционной системы, в погребе предусматриваются два отверстия, которые предполагают приток и отвод воздушных масс. В эти отверстия подводятся трубы необходимого диаметра и длины. Потому, при проектировании системы очень важен правильный расчет. Их расположение имеет значение для правильного продвижения воздуха.

Схема вентиляции погреба под домом

Если погреб расположен под строением (домом или гаражом), то трубы располагают в стенах строения. В отдельно стоящей постройке их выводят через потолок. Нельзя допустить поступление больших объемов холодного воздуха. В то же время, застоявшийся подвальный запах должен постоянно удаляться.

Вентиляция в погребе своими руками: ключевые акценты

Какие трубы подойдут

Две трубы (подача и отвод воздуха) изготовленные из асбеста или оцинкованного железа. Какой должна быть длина трубы, рассчитывают следующим образом: вытяжная труба проходит вдоль угла погреба, начинаясь в полутора метрах от его пола (приблизительно на 20 см ниже уровня потолка) и заканчивается на крыше, выше конька не менее, чем на 0,5 м. Правильная высота влияет на уровень тяги.

Диаметр трубы подбирается на основании расчетов

Приточная труба устанавливается в противоположном углу от вытяжной, на высоте до 0,3 м от уровня пола. Диаметр труб рассчитывается исходя из утвержденных нормативами значений, так на 1 кв. м площади погреба – 26 кв. см сечения трубы.

Допустим, площадь погреба составляет 10 кв. м, тогда воспользовавшись формулой площади окружности, найдем нужное нам сечение трубы.

R= √S/π = √(26х10)/3,14= 9,1 см. Значит, сечение нужной трубы – 18 см.

При расчетах учитывайте, что если расчетный диаметр получается, например, 12,8 см, необходимо взять большее значение – 14.

Важно! Для того, чтобы получилась правильная вентиляция погреба, сечение вытяжной трубы нужно рассчитывать с коэффициентом 1,15. То есть для погреба площадью 10 кв. м – 20 см (18х1,15), а для 5 кв. м – 16 см.

Обязательная теплоизоляция

Утепление вытяжной трубы в месте, где она проходит через чердачное помещение, является обязательным при ее установке. Труба, выполняющая функции отвода теплого воздуха, в холода образует на своей внутренней поверхности конденсат. Он замерзает на морозе, уменьшая, а иногда полностью закупоривая, путь прохождения отработанного воздуха. Также защитить необходимо вытяжную и приточную трубу козырьками, которые не позволят осадкам попадать внутрь.

Внимание! Отрегулировать воздухообмен с помощью заслонок, которые встраиваются в трубы. Благодаря таким устройствам, можно изменять интенсивность входящих и выходящих воздушных масс.

Вентиляция из досок

Для небольших размеров помещения целесообразна вентиляция в погребе с одной трубой. Ее делают двухканальной. Сделать вентиляционную трубу, для отдельно стоящего погреба, можно из досок толщиной 3-4 см. Она представляет собой полую прямоугольную конструкцию со сторонами 18 см каждая. Внутри – диагональная перегородка. Для регулировки притока и отвода воздуха, каждый канал имеет задвижку.

Деревянная вентиляция тоже бывает

Важно! Приточные и вытяжные трубы не должны располагаться на одном уровне. Это правило не относится к вентиляции с одной трубой.

Как сделать вентиляцию в погребе дома?

Для устройства такой вентиляции необходимо соблюсти обязательное условие – она не должна нарушить комфорт жителей дома запахами, которые присутствуют в погребе. Этот факт может свидетельствовать о том, что вентиляция погреба неправильно работает.

Устройство вентиляции в погребе, находящимся под домом, должно выполняться с соблюдением нормативных требований к установке труб и их размерам, в зависимости от высоты здания и площади погреба. В доме может быть установлена только вентиляция погреба с двумя трубами.

Правила установки вентиляции погреба в доме

Вентиляцию можно организовать с помощью вентилятора

• Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
• Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
• Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
• Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
• Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Проверка вентиляции на эффективность

После окончания монтажа вентиляции в погребе и всех сопутствующих работ, нужно проверить насколько хорошо она работает, нет ли избыточной влажности. Эффективность работы можно проверить с помощью обычной спички. Для это нужно просто ее зажечь. Как известно, со школьного курса физики, горение поддерживается кислородом, если же воздух перенасыщен углекислым газом, то горение слабое либо совсем отсутствует. Значит, зажженная и ярко горящая спичка говорит о наличии в воздухе кислорода и хорошей работе системы, потухшая – о том, что вентиляция «не тянет».

В новом погребе после «сдачи в эксплуатации» нужно обязательно проверить работу вентсистемы

Определить, какова влажность в погребе, можно давно известным методом – «стакан с водой». В стакан наливают холодную воду, чтобы его стенки запотели. Постояв некоторое время в погребе, влажность со стакана испарится – вентиляция справляется и с этим показателем. Если по стенкам стакана конденсат стекает струйками – микроклимат погреба не соответствует требованиям. От сырости можно избавиться изменениями в работе вентсистемы. А профилактикой послужит окрашивание стен гашеной известью. Также, можно постоянно держать в подвале ведро с известью отлично впитывающей влажность.

Чтобы вентиляция погреба в доме работала корректно и соответствовала всем требованиям, нельзя пренебрегать таким этапом, как проектирование. Ведь впоследствии неправильно работающая система, не будет способствовать сохранению продуктов, а наоборот, испортит их, заодно вырастив плесневые грибы.

ventkam.ru

Естественная вентиляция в подвале — просто и эффективно

Здоровый образ жизни подразумевает отказ от употребления в пищу продуктов, содержащих консерванты и химические добавки. Сюда же относятся выращенные в промышленных условиях овощи и фрукты. Ведь неизвестно, какими пестицидами их обрабатывали и чем удобряли почву. Следуя этой логике, многие самостоятельно выращивают овощи на своем участке. Но вырастить — это еще половина дела. Необходимо также правильно сохранить урожай. Идеальным местом для хранения продуктов является сухой и прохладный подвал. Важным фактором, влияющим на микроклимат, считается грамотная естественная вентиляция подвала, при наличии которой овощи не сгниют и не высохнут. Портятся продукты, в основном, из-за отсутствия вытяжки или, наоборот, от сквозняков.

Вентиляция — это система, состоящая из труб разных диаметров или шахт, обеспечивающих правильные параметры влажности, температуры и циркуляции воздуха в помещении.

Во время зимней лежки овощи и фрукты выделяют тепло и влагу, а перепады температур на улице, и, соответственно, в погребе, способны вызвать появление конденсата внутри помещения. Естественная вентиляция погреба как раз и создана для того чтобы ликвидировать эти неблагоприятные для хранения продуктов факторы.

Помимо хорошей сохранности продуктов в подвале, от вентиляции во многом зависит микроклимат и комфорт в остальных помещениях дома. Хорошая циркуляция воздуха избавит строение от переизбытка идущей от земли влаги, а, значит, обезопасит от плесени и грибка и значительно увеличит срок службы всех конструкций. При строительстве подземного хранилища некоторые домовладельцы игнорируют установку вентиляции, ссылаясь на отсутствие специальных знаний или сложность выполнения работ. В реальности создать естественную вентиляцию в подвале довольно легко.

Прежде чем приступать к устройству вентиляции, необходимо изолировать помещение от попадания грунтовых вод и (при необходимости) оборудовать систему дренажа.

Правильная установка вентиляционных точек

Чтобы воздух не застаивался и, напротив, не появлялось сильных сквозняков, необходимо грамотно организовать циркуляцию воздуха. В помещении должен установиться правильный климат для долгого хранения урожая.

Принцип организации естественного воздухообмена в подвальном помещении.

Для этого потребуется установить 2 точки для естественной вентиляции в подвале:

• 1 точка (выход трубы, для подачи воздуха в помещение) устанавливается на расстоянии в полметра от пола.
• 2 точка (для вытяжки) монтируется под потолком в противоположной стороне подвала, чтобы циркуляция воздуха происходила по всему помещению.

Важно не забывать о защитных решетках, которые необходимо установить наверху вытяжной и приточной трубы (защита от птиц и грызунов).

Интенсивность воздухообмена напрямую зависит от разности высот вытяжной трубы и приточного воздуховода. Именно по этой причине необходимо установить приточную трубу на высоте в 0,5 метра от пола подвала, а вытяжную смонтировать как можно выше. Выходы труб на улицу нужно утеплить, минимизировав тем самым конденсацию влаги внутри.

Для регуляции потоков воздуха в сечении вентиляционных труб устанавливаются шиберные заслонки. С помощью рычажков можно контролировать тягу вытяжки. Если овощи подсыхают и сморщиваются, значит, нужно уменьшить поток воздуха, а если загнивают, то увеличить.

Плюсы и минусы естественного воздухообмена

Установленная естественная вентиляция в подвале может обойтись без вспомогательных электрических вентиляторов. Такая вентиляция устанавливается быстро, а главное, ее можно соорудить самостоятельно. При выборе этой системы необходимо учесть, что скорость потока воздуха зависит от температуры в подвале и на улице. Чем разница между ними больше, тем быстрее двигается воздух.

Плюсы естественной вентиляции:

• Очень простое устройство системы (в ней нечему ломаться).
• Простота установки и дешевизна.
• Не требует подключения к электросети.
• Не шумит.

Единственный минус такого устройства заключается в том, что при одинаковом температурном режиме внутри помещения и снаружи, эффективность вытяжки значительно уменьшается. Но это не страшно, выход из положения есть.

Чтобы вытяжка работала даже при единой температуре воздуха внутри и снаружи, в подвал устанавливается электрический калорифер или любое обогревающее устройство, которое прогреет воздух, создав при этом нужное давление и запустив циркуляцию. Благодаря этому, затхлый воздух из подвала будет выходить конвекционным потоком в трубу.

Важна ли площадь подвала?

Если ваш подвал по площади превышает 50 квадратных метров, рекомендуется устанавливать принудительную вентиляцию. Помещения до 50 кв. м будут отлично вентилироваться и с помощью естественной циркуляции воздуха.

В маленьких погребах, вообще, можно поставить одну трубу, поделенную на две части. Одна половина будет служить для подачи воздуха, а вторая для вытяжки. У каждой части должна быть своя заслонка. Главное, чтобы трубы на стыках не имели щелей.

Выбираем трубы

Выбор труб зависит от площади подвала, самые популярные размеры 12х12 и 15х15 сантиметров.

Пластиковые вентиляционные трубы.

Применяются разные материалы для труб:

• Оцинкованная жесть.
• Пластик. Применение труб из пластика очень востребовано при самостоятельном устройстве вентиляции. Это обусловлено простотой их установки.

В отличие от ПВХ труб, металлические вентканалы требуют некоторых профессиональных знаний и опыта, но при этом они намного надежнее. Какой материал предпочесть, полностью зависит от ваших индивидуальных пожеланий и финансовых возможностей.

Некоторые умельцы делают вентиляционные короба из деревянных досок, плотно соединив их вместе, промазав щели герметиком, либо положив между досками уплотнитель. Дешево и сердито, но кропотливо.

Проверка тяги и эффективность вентиляции

Для того чтобы убедиться в том, что вентиляционная система работает, необходимо проверить тягу. Для этого в погребе нужно приложить к отверстию вытяжной трубы лист тонкой бумаги или поднести зажженную спичку. Если бумагу притянет или пламя отклонится, значит, тяга присутствует. Если пламя не меняется или лист падает, значит, вытяжка не функционирует. Возможно, следует поменять трубы на больший диаметр.

Проверка тяги — пламя должно затягивать в вытяжную трубу.

Вообще, потухшая в погребе спичка свидетельствует о дефиците кислорода, а это значит, что тут не обойтись без принудительной вентиляции.

Также о том, что вентиляция не работает так как нужно, говорит появление сырости и плесени. В этом случае необходимо открыть задвижки труб полностью, проветрить подвал, приоткрыв все двери и окна. Народный способ борьбы с плесенью заключается в том, чтобы поставить в помещение емкость с крупной солью на несколько дней.

Бывает и наоборот — из-за нехватки влажности и чрезмерно высокой температуры в погребе овощи ссыхаются и становятся вялыми. Чтобы повысить влажность необходимо прикрыть заслонку вытяжки и поставить внутрь ведро с водой или мешок с сырым песком, а можно просто посыпать пол сырыми опилками.

Принудительная вентиляция

Если по каким-либо причинам циркуляция воздуха в подвале так и не появляется, не устанавливается стабильная тяга, то придется прибегать к частичной механизации.

Принудительную вентиляцию имеет смысл устанавливать в зданиях с большой площадью, где кроме подвала вентилируются и жилые комнаты.

Автоматическая вытяжка в погребе или подвале — недешевое удовольствие, но зато пропадает зависимость качества воздухообмена от природных условий.

Для устройства такой вытяжки в сечения труб устанавливаются электрические вентиляторы. Важно помнить, что в зимнее время нужно проверять (а при необходимости регулировать) вентиляционную тягу во избежание замерзания продуктов.

podvaldoma.ru

Принудительная вентиляция в погребе — универсальное решение

Обеспечение хранения продуктов тесно связано с влажностью окружающего воздуха. При ее повышении, в зависимости от температурных условий возможно либо образование инея, либо конденсата.

Для обеспечения необходимых показателей влажности, регулирования воздухообмена в помещениях, расположенных ниже уровня земли можно использовать несколько схем вентиляции. Естественная вентиляция характеризуется простотой изготовления и отсутствием энергетических затрат, однако, она не способна обеспечить оптимальные показатели воздухообмена.

Принудительная вентиляция в погребе имеет более сложное устройство и зависит от наличия электроэнергии, однако при этом обеспечивает необходимые показатели влажности воздуха и скорости его циркуляции в любое время года.

Использование проветривания помещений, расположенных ниже уровня земли больше, чем на 2 м является необходимым условием для отсутствия плесени, затхлого запаха. Для обеспечения сохранности продуктов в погребе необходимо обеспечить следующие условия:

• влажность помещений, расположенных ниже уровня земли не должна превышать 90%;
• температура воздуха в теплое время года в нем должна быть заметно ниже, чем наверху;
• воздухообмен обеспечивается естественной или приточно-вытяжной системой циркуляции воздуха.

Кроме перечисленных условий, контроль влажности погреба или помещения подвального типа позволит исключить возможность короткого замыкания электрической проводки и возникновения пожара.

Принципы принудительной вентиляции

Этот тип вентиляции предусматривает принудительное нагнетание и устранение воздуха из помещений подвального типа, для чего используется вентилятор. Приточно-вытяжная схема, используется в случае, если температура выше уровня земли и в погребе практически одинакова. В зависимости от объема помещения и с учетом потерь, используется один вентилятор, который монтируется в вытяжном воздухопроводе или несколько, с размещением второго в приточной трубе для нагнетания воздуха. С целью правильного монтажа устройств, обеспечивающих приток или вытяжку воздуха для погреба, следует учитывать некоторые принципы, изложенные ниже.

При монтаже устройства, обеспечивающего циркуляцию воздуха, следует исключить помехи естественной вентиляции помещения, для чего диаметр вытяжного воздухопровода принимают несколько больше расчетного значения.

Схема принудительной вентиляции

Вентилятор монтируется на вытяжном воздухопроводе со стороны подвала таким образом, чтобы при его работе создавался подсос воздушных масс. Идеальным случаем считается создание эффекта вакуума, при котором включение устройства для устранения спертого воздуха совпадает с притоком свежего через приточную трубу, расположенную с целью охвата большего объема помещения по диагонали.

При планировании и реализации электрического привода, необходимо использовать трансформаторы и электрооборудование с напряжением не выше 36 В. Это связано с тем, что подвалы принадлежат к группе помещений с высокой влажностью, в связи с чем при нарушении этой рекомендации возможно поражение электрическим током в случае возникновения пробоя на вентилятор.

Правила монтажа приточного и вытяжного трубопроводов

Для обеспечения вентиляции всего объема помещения, принудительная вентиляция погреба должна учитывать следующие принципы правильного монтажа воздухопроводов.

Приточный воздухопровод представляет собой систему из нескольких труб и колена с углом 90°, смонтированную таким образом, чтобы обеспечить выступ над поверхностью земли в пределах 30-40 см. Нижний конец трубы должен не доходить до поверхности пола подвала на полметра, остальная часть трубы равномерно фиксируется по всей длине при помощи хомутов и саморезов.

В качестве труб можно использовать заготовки из оцинкованной жести или ПВХ, они обеспечивают необходимые характеристики воздухообмена при небольшой массе и сравнительной легкости установки.

Диаметр труб зависит от площади погреба, однако существуют обоснованные специалистами рекомендации, которые говорят, что для помещения не больше 40 м² достаточный диаметр труб для обеспечения полного воздухообмена в течение получаса составляет 12 см.

В трубе или под поверхностью колпака снаружи может монтироваться вентилятор, обеспечивающий нагнетание воздуха, такая система применяется в случае слабой тяги воздуха внутри помещения, связанной с неправильным расположением или монтажом трубопровода.

Выступающая над уровнем земли труба приточного воздухопровода закрывается сеткой, с мелкими отверстиями, размер которых исключает попадание внутрь живых организмов. Над сеткой монтируется колпак, для обеспечения защиты системы от осадков.

Приточная труба может комплектоваться фильтрующими элементами, обеспечивающими очистку поступающего в помещение воздуха.

Для обеспечения выведения воздуха важно правильно подобрать вентилятор по мощности, поскольку слишком быстрая циркуляция воздуха, особенно в летний период времени грозит сквозняками.

Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения. Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения.

Базовым значением потерь давления на квадратный метр воздушного канала является 2 куб.метра/час с одного м². Необходимая производительность вентилятора составляет произведение потерь на объем вентилируемого помещения. Однако, с учетом потерь по длине и в зависимости от диаметра труб, лучше выбирать вентилятор, имеющий запас по производительности.

Часть вытяжного трубопровода, расположенная в погребе, фиксируется не ниже полутора метров от уровня пола, должна содержать систему сбора и отвода конденсата и вентилятор, нагнетающий воздух наружу.

Выходная труба вытяжного трубопровода должна монтироваться таким образом, чтобы ее верхний конец выступал над уровнем кровли на полметра. В случае наличия в доме печи, монтаж трубы вытяжного воздухопровода существенно упрощается. Однако, в любом случае, с целью исключения образования конденсата, выступающую часть трубы необходимо утеплить во избежание скапливания инея в зимний период года.

Выходное отверстие выпускного воздухопровода по аналогии со впускным необходимо закрывать сеткой и колпаком.

Заключение

Обеспечение сохранности продуктов в погребе тесно связано с микроклиматом внутри него. Для обеспечения циркуляции воздушных масс могут использоваться приточная и вытяжная схемы вентиляции или вариант их сочетания. Описанные типы устройства вентиляционных систем не являются догмой и рачительный хозяин, приложив немного смекалки, может использовать в качестве привода для системы приточной вентиляции энергию ветра.

Другим вариантом модернизации является установка систем автоматического контроля над микроклиматом подвального помещения. В любом случае, важно помнить, что правильная организация воздухообмена в помещениях с ограниченным доступом воздуха не только обеспечит сохранность припасов, но и продлит срок службы постройки.

ventilyaciyadom.ru

Как правильно сделать вытяжку в подвале частного дома: схема с вентиляцией

В частных домах очень часто используют подвальные помещения в качестве погребов непосредственно в основании дома или под хозяйственной постройкой.

 Загрузка …

Как правило, там хранят свежую и переработанную продукцию, создавая для них оптимальный микроклимат. Одним из главных конструктивных элементов воздухообмена является обустройство вытяжного элемента.

Вентиляция погреба может быть или естественной, или принудительной. Грамотный монтаж вытяжной системы в погребе обеспечивает защиту от конденсата на поверхностях овощехранилища, что защищает урожай от гнилостных процессов.

Рекомендуем купить

Устройство вытяжки в подвале частного дома

Есть несколько возможных видов обустройства правильной циркуляции воздуха в подвале дома. Воздушные потоки могут двигаться естественным путем, а могут нагнетаться принудительно.

Более того, можно дополнительно оборудовать вентиляцию агрегатами, повышающими её эффективность.

Как правило, в основе любой вентиляционной системы для подвала лежит две трубы. Через вытяжку воздух покидает помещение, её устанавливают в углу подвала под потолком, и выводят наружу на полметра.

Внутри на поверхностях может образовываться конденсат из-за разницы температур, поэтому необходимо обеспечить дополнительное утепление минеральной ватой или другими теплоизоляционными материалами.

В приточную поступает свежий воздух, обновляя подвальное помещение из противоположного угла. Само отверстие монтируют на расстоянии 40*60 см от пола, а её окончание должно заметно приподниматься над уровнем земли.

В вентиляционной схеме используется и другое оборудование — заслонки, дефлекторы, вентиляторы, специальные климатические системы.

Естественная вентиляция

Наиболее простым способом сделать микроклимат в подвале оптимальным является обустройство естественной вентиляцией. Используя такой тип воздухообмена, владелец получает ряд преимуществ:

• Недорогая стоимость смой конструкции, поскольку траты производятся лишь на материалы элементов, которых очень немного;
• Возможность обустройства такой системы не только при строительстве, но и после, во время эксплуатации;
• Простота и легкость монтажных работ, а также скорость их выполнения.

Минусом такой системы можно назвать отсутствие контроля температурного режима, более того, при условии, что температура на улице примерно равна внутренней, циркуляция производиться не будет из-за отсутствия перепада.

Монтаж системы естественной вентиляции

Для циркуляции воздуха внутри помещения естественным путем необходимы две трубы. Можно использовать множество материалов, но чаще всего берут ПВХ, как недорогой, легкий и долговечный материал.

Конечно же, можно использовать металл, пластик или железобетон. Сечение выбирают исходя из площади подвала, на 6-8 квадратных метров обычно достаточно 12*12 см.

В случае, если вытяжка в погребе будет сделаннной одним каналом, то размер сечения должен быть значительно больше. Для примера с подвалом в 6-8 кв.м. величина составит не менее 15 см.

При таком обустройстве вентиляции, в одной трубе делают сразу 2 канала — приточный и втяжной, оснащая каждый собственной заслонкой, регулирующей потоки воздуха изнутри и снаружи.

Необходимо учесть несколько моментов:

• Чем выше располагают выход вытяжного канала на поверхность, тем эффективнее воздухообмен внутри;
• Внешние выводы необходимо оборудовать специальными козырьками для защиты от атмосферных осадков и мелких насекомых;
• Чем более прямой контур, тем лучше проходимость воздушных потоков, повороты и изгибы очень тормозят движение;
• Обе трубы необходимо выбирать одинакового сечения, чтобы не было разницы в воздухе поступающем и отработанном.

Естественная вентиляция в небольших подвальных помещениях является оптимальным вариантом обустройства вытяжки погреба. Но если площадь значительна, как сделать вытяжку в подвале?

При больших площадях хорошая вентиляция невозможна без принудительного нагнетания воздушных масс.

Принудительная вентиляция

При площади помещения в 40 кв.м. или при обустройстве жилого помещения необходимо делать принудительную вытяжку. Это обеспечит не только обновление воздушного пространства свежими потоками, но и позволит убрать избыток влажности и сырости, столь распространенных в подземных помещениях.

Особенно важным это становится при размещении в подпольях оборудования или инвентаря из материалов, подверженных коррозийным явлениям.

propodval.ru

Вентиляция в погребе с одной и двумя трубами, видео схемы вытяжки

Для соблюдения условий хранения овощей в подвальном помещении требуется создание и поддержание в нем определенного температурно-влажностного режима. Монтаж сложной вытяжки в небольшом подполье финансово нерентабелен, так как верно установленная вентиляция с одной и двумя трубами справится с данной задачей.

Оглавление:

1. Когда нужно вентилирование?
2. Критерии выбора
3. Преимущества и недостатки
4. Описание однотрубной конструкции
5. Применение двухтрубных схем

Необходимость обустройства

Конструктивное устройство подполья таково, что без выполнения определенных норм оно довольно быстро приходит в негодность.

1. Внутри скапливается конденсат, который:

• формирует идеальную среду для развития гнилостного и плесневелого грибков;
• разрушительно действует на несущие строительные элементы фундамента;
• приводит к тому, что использование помещения становится опасным.

2. Для нормального хранения овощей и фруктов предусмотрен температурный режим, варьирующийся от 1 до 4°C. От того, насколько точно выверен отток и приток воздушных масс, особенно когда приходит зима, зависит срок сохранности полезных качеств урожая.

3. Процесс разрастания плесневелого грибка, загнивание продуктов может стать причиной неприятного затхлого запаха из подвала, привести к развитию у людей, пользующихся им, аллергических реакций и даже астмы.

Основные коммуникации, в том числе электро- и газоснабжения, проводятся по цокольному этажу. Высокое скопление в погребке углекислого газа станет причиной коррозии их защитных оболочек и самовозгорания.

Рекомендации по выбору системы воздухообмена

Они разделяются на естественные и искусственные. Выбор обосновывается несколькими факторами:

• назначение подполья;
• климатические условия;
• финансовые возможности.

Тип системы	Принцип функционирования
Естественный	Наибольшая эффективность достигается в холодное время года. Для качественной циркуляции требуется изрядная разница между температурой внутри и снаружи воздуховода. Недостатком является необходимость постоянно следить за температурным режимом погребка во избежание его промерзания.
Комбинированный	Рекомендуется в районах с теплым климатом, так как с усилением жары на улице вентиляция может полностью прекратиться.
Искусственный	Применяют в случае нехватки созданного естественным путем притока-оттока, а также когда устраивается сложный воздухообмен.

Вентилирование путем природной циркуляции воздуха построено на основных законах физики и поэтому осуществляется за счет разницы температуры и давления внутри помещения с атмосферными параметрами.

1. При проектировании учитывается:

• материал, используемый при строительстве подвала, так как бетонные постройки хуже поддаются естественной вентиляции, чем деревянные и кирпичные;
• способ отделки стен: нанесенные штукатурные растворы и покраска уменьшают их воздухопроницаемость.

2. Длина трубы и ее диаметр зависят от площади помещения и берутся из расчета 25-26 см2 сечения воздуховода на 1м2.

3. Вытяжка выполняется из труб, материал которых обладает высокими эксплуатационными характеристиками. Это может быть асбест, пластмасса и оцинковка квадратного либо круглого сечения. Возможно самостоятельное изготовление деревянного короба из досок толщиной 3-4 мм.

Вид	Характеристики
Асбестоцементные	Влаго- и морозоустойчивы, не подвержены коррозии, но большая масса требует дополнительного крепления. Монтаж несложный, нужна осторожность из-за хрупкости.
Оцинкованный металл	Прост при установке, имеет сравнительно небольшой вес, при надлежащих условиях устойчив к коррозии, огнеупорен.
Пластиковые	Гладкая внутренняя и наружная поверхность делают их простыми в обслуживании. Легкие, влагоустойчивые, срок эксплуатации – не менее 25 лет. Запрещена установка в помещениях с высокой опасностью возгораний.
Древесина	Удобна в работе, имеет небольшой срок использования, подвержена гниению, легковозгораема.

Вытяжка должна быть выполнена грамотно, так как ее слабая работа не позволит создать нужный микроклимат, а сильная становится причиной сквозняков.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

• положительная сторона – это дешевизна вытяжки и относительная простота установки;
• недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

• В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
• Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
• По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
• Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

• Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
• Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
• Вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

• Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
• Чем меньше изгибов и поворотов, тем лучше будет проветривание.
• Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.

Вид	Установка	Нюансы
Вытяжная	Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.	1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.
Приточная	Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

stroitel-list.ru
