Вытяжка в сауне – Как сделать вентиляцию в сауне: схемы, правила и нормы

Содержание

7 требований к вентиляции в сауне [+10 ФОТО]

Многие строители-любители, задумав возвести вожделенную сауну, забывают о важности оборудования системы воздухообмена. Хотя на самом деле вентиляция в сауне своими руками монтируется совсем не сложно.

Существует несколько вариантов обеспечения правильного воздухообмена, в данной статье мы поговорим именно о том, как грамотно своими руками сделать качественную вентиляцию.

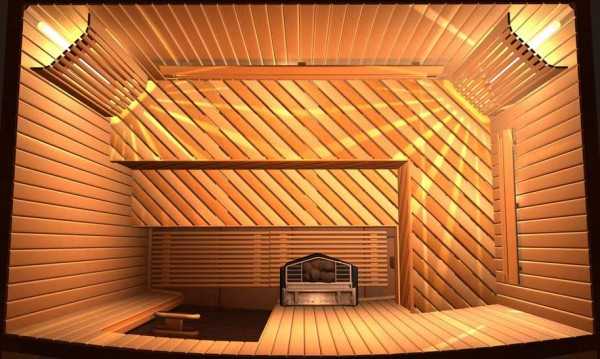

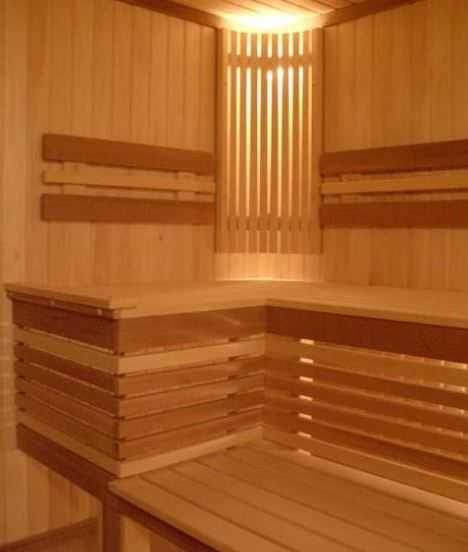

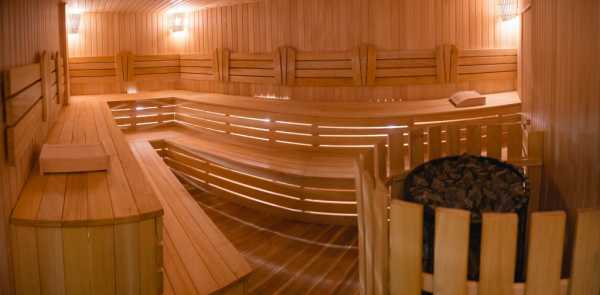

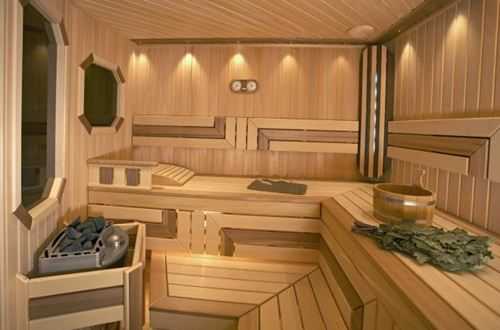

Фото парилки финской сауны.

Зачем вообще нужна вентиляция

Первая и самая главная задача этой системы, обеспечение комфортного пребывания людей в бане. Ведь в парилке воздух должен быть не только горячим, но и свежим. В противном случае, вместо удовольствия от посещения бани, вы можете получить реальную головную боль из-за недостатка кислорода.
Не стоит забывать о том, что хотя финская сауна и обогревается сухим паром, влажность там все же довольно высокая, а во всяком влажном помещении, рано или поздно заводится плесень.

Кроме этого, большинство современных саун комплектуется электрическими каменками, а при высокой постоянной влажности, вероятность пробоя электрооборудования повышается в разы.
Также следует упомянуть о том, что внутренняя отделка парилки делается из натурального дерева, причем древесина не должна покрываться никакими лаками или пропитывающими растворами. Чистая древесина очень гигроскопична, она впитывает влагу и вместе с ней все запахи. Отсюда велика вероятность того, что через короткое время в парилке будет присутствовать стойкий запах пота.
Поэтому на вопрос, нужна ли вентиляция для сауны, ответ очевиден. Эта система не только необходима, но можно смело утверждать, что без нее удовольствие от посещения бани вы не получите вообще.

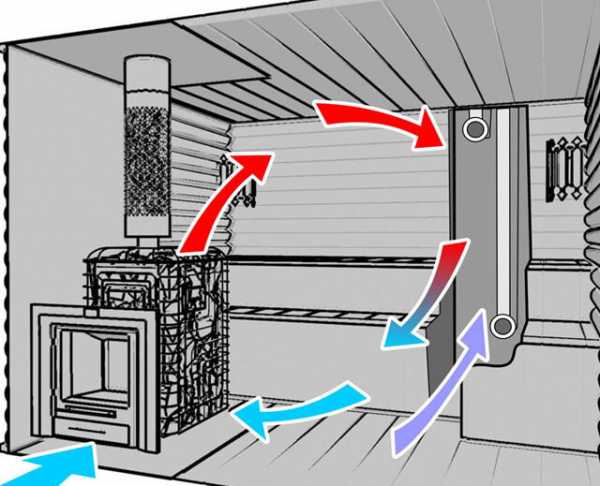

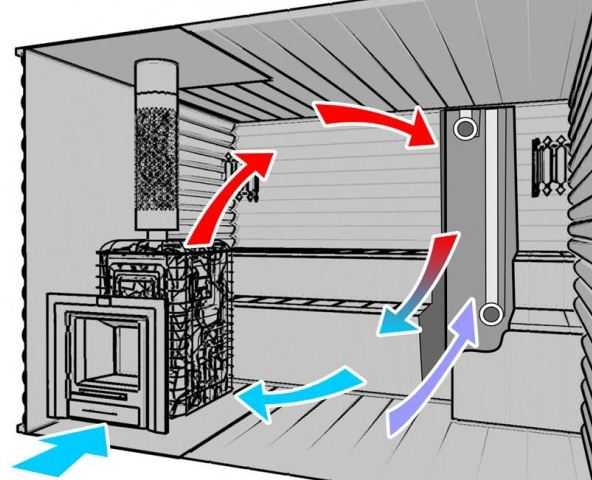

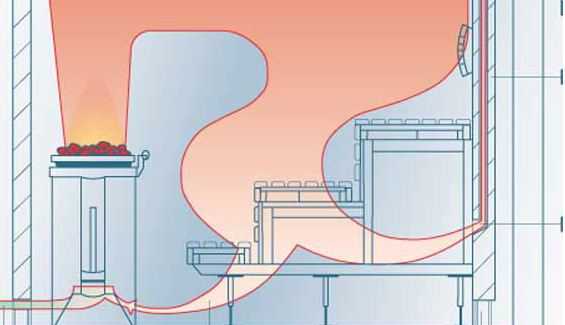

Распространение воздуха в парилке.

Требования, предъявляемые к системе

Основной закон обеспечения хорошего воздухообмена гласит, что объем поступающего воздуха в парилку должен быть равен его оттоку, также потоки должны быть четко регулируемы и иметь правильное направление.

Движение свежего воздуха должно быть в направлении от жилых помещений к помещениям санитарного назначения.
Вне зависимости, какая схема вентиляции в сауне используется, вытяжная стойка должна находиться выше уровня кровли.
Из предбанника или комнаты для отдыха вентиляцию следует направлять в вентиляционную шахту туалета или душевой.
Если в вашей бане установлена газовая аппаратура для нагрева, то она должна быть оборудована отдельной вентиляционной шахтой.
Если ваша парилка устроена по принципу финской сауны, где используется сухой пар, имеет смысл направить горячий воздух выводной системы для обогрева смежных помещений.
Вентиляция сауны и парилки должна быть комбинированной, при длительном посещении одной естественной системы может не хватить.

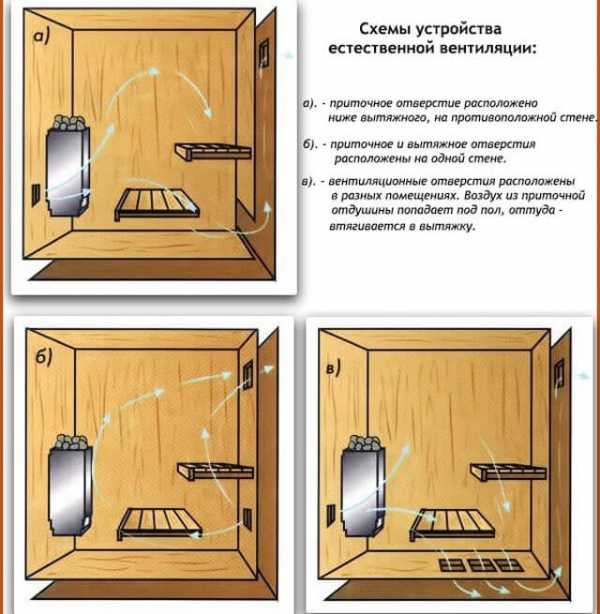

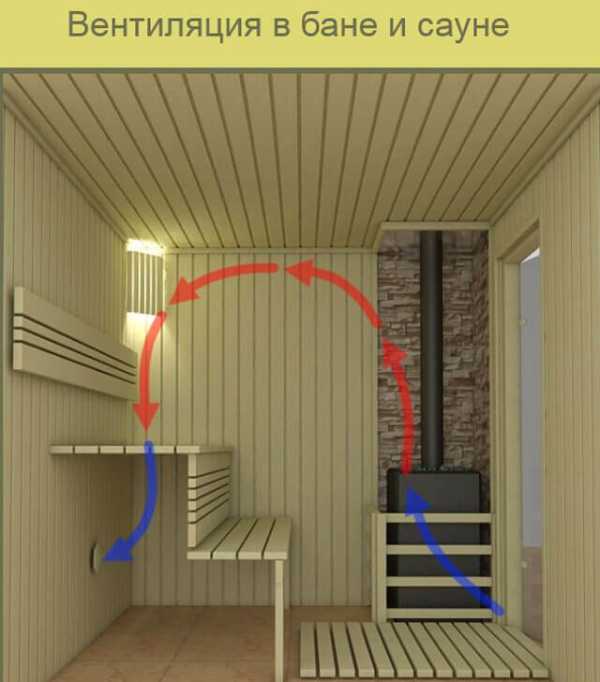

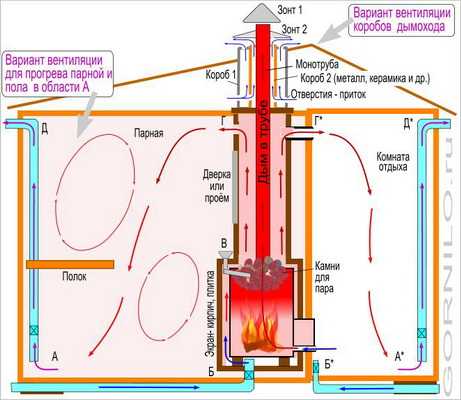

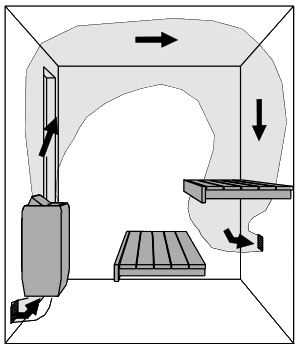

Один из вариантов циркуляции воздуха.

Самые распространенные системы

Какая схема вентиляции сауны лучше, сказать трудно, их существует несколько. В каждом конкретном случае нужно решать индивидуально в зависимости от планировки бани.

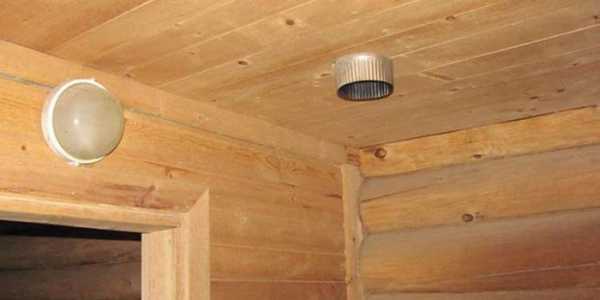

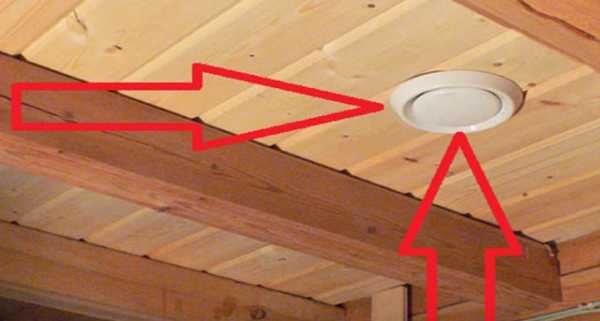

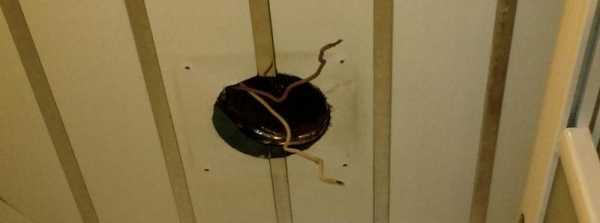

Вытяжка в потолке.

Первый вариант

В этом варианте вентиляционное приточное отверстие монтируется за печкой каменкой, точнее не просто за печкой, а снизу печи, на уровне пола и закрывается металлической вентиляционной решеткой. При таком расположении холодный, свежий воздух, попадая в помещение, сразу упирается в печь и нагревается, благодаря этому парная не остывает от притока холодного воздуха. И при хорошем воздухообмене, температура остается высокой.
Для вывода отработанного воздуха монтируется единая вентиляционная шахта, которая объединяет сразу 2 вентиляционных отверстия. Первое из которых, монтируется на высоте 1м или 1,2м, а второе устанавливается под самым потолком.

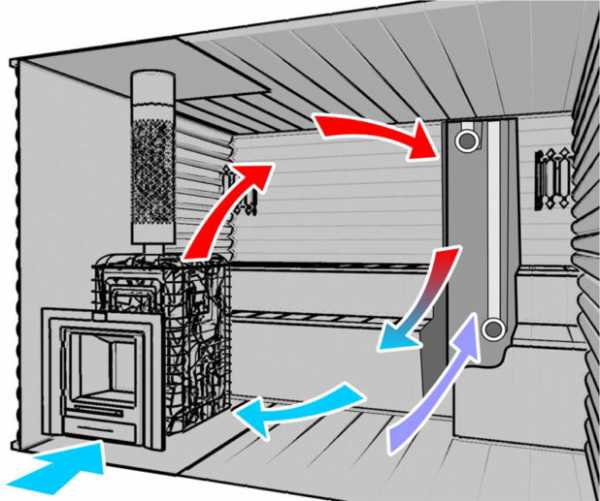

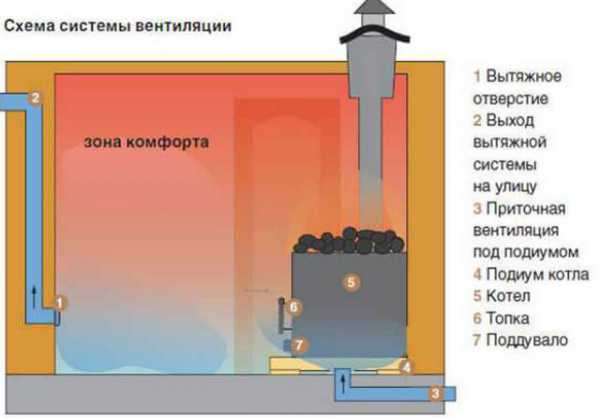

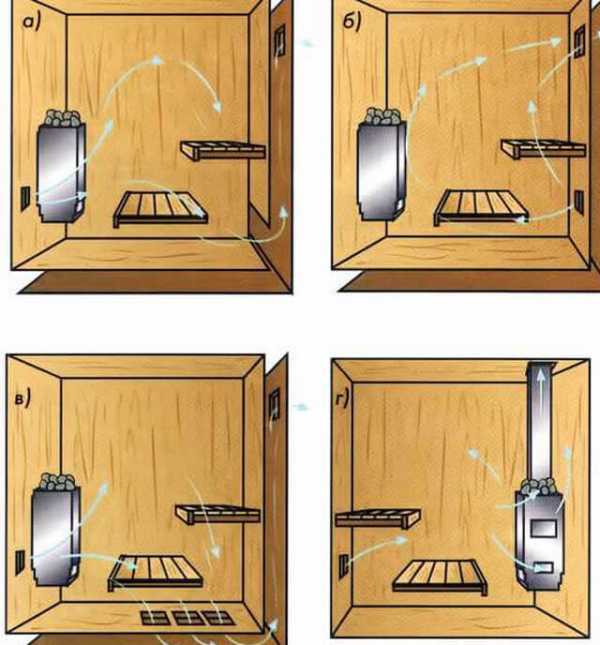

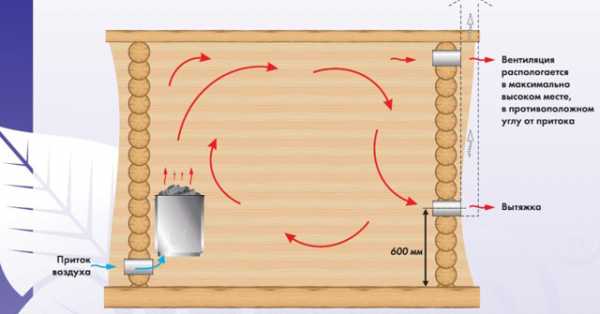

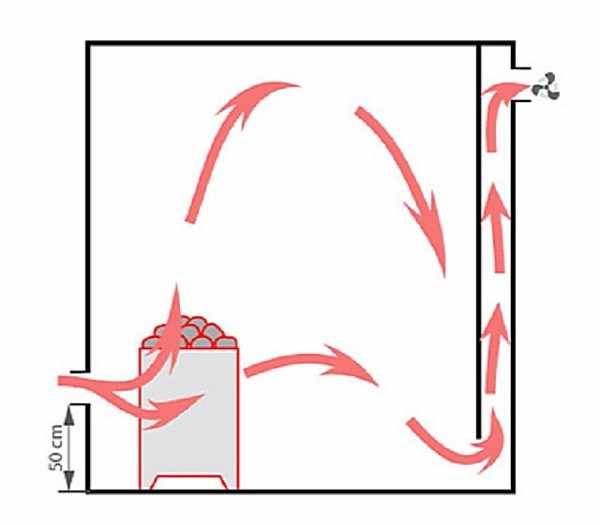

Циркуляция воздуха в первом варианте.

Важно: при монтаже обратите внимание на сечение приточных и вытяжных отверстий и шахт.
Они должны быть одинаковыми, в противном случае может возникнуть эффект обратной тяги.

Второй вариант

Вторая схема действует наоборот. Приточный воздуховод монтируется выше печки. Выводные воздуховоды располагаются, как и в первом случае, на противоположной стене, но один из них должен находиться ниже приточного на 50 см.
Также в этом варианте на выводную систему устанавливается вентилятор для сауны. Вентиляторы должны быть специальные, способные работать в помещениях с повышенной влажностью цена у них несколько выше, но обойтись без таких вентиляторов не получится.
Как приточная система, так и отводная в обязательном порядке должны иметь заслонки для дозировки подачи и отвода воздуха.

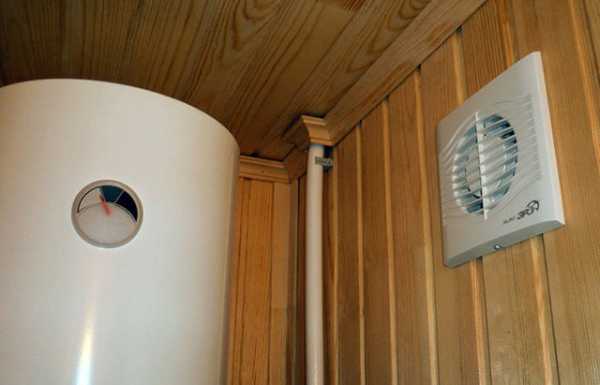

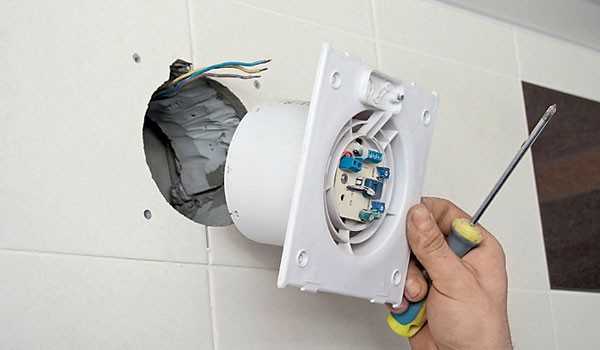

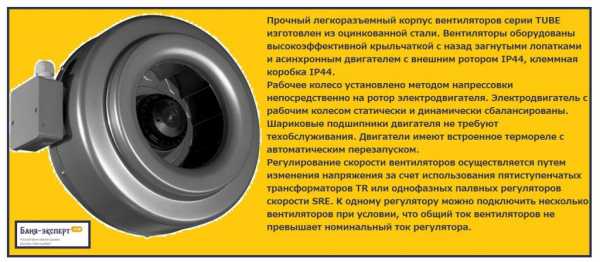

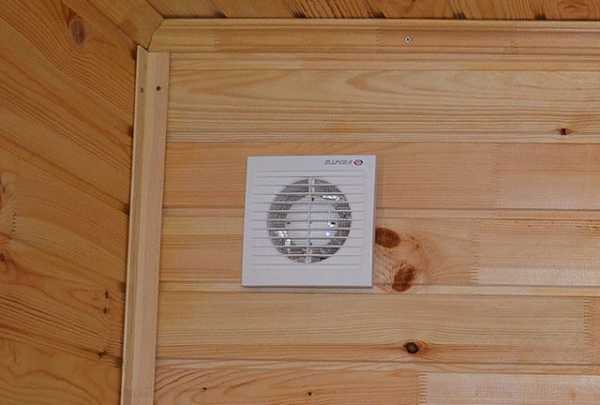

Вентилятор для сауны.

Важно: для комфортного принятия сауны воздух в помещении должен меняться минимум 5 раз в течение 1 часа.
Первый вариант полностью соответствует этим требованиям, но во втором варианте при соблюдении всех требований монтажа воздухообмен более интенсивный до 10 – 12 раз в течение 1 часа.

Пассивная вентиляция

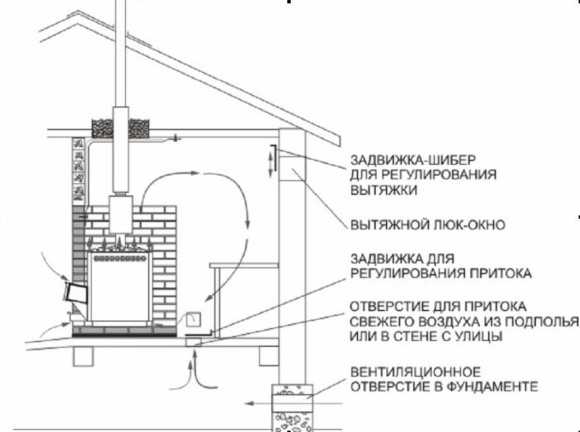

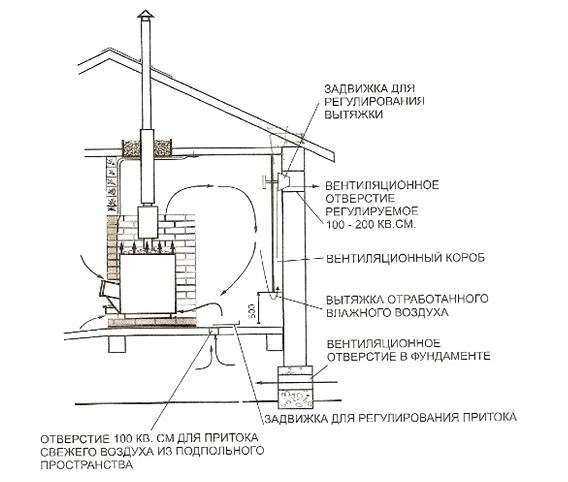

Естественная вытяжная вентиляция.

Это традиционная, проверенная временем схема воздухообмена. В обустройстве она проста и доступна. Если баня расположена в отдельном здании, то во время строительства ниже уровня чистового пола, делаются 2 вентиляционных отверстия, причем располагаются они на противоположных стенах цоколя.
Далее при монтаже деревянного чистового пола, между досками оставляются зазоры размером 5 мм. Для более интенсивного притока в полу делается еще 2 отверстия, такого же диаметра, как и отверстия, выходящие на улицу, и оборудуются задвижками.

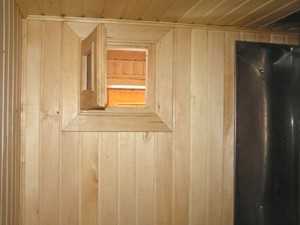

Под потолком делаются вытяжные отверстия, которые также снабжаются задвижками.
В современных саунах, роль такой естественной вентиляции может выполнять зазор в 50 – 70 мм под входными дверями парилки.

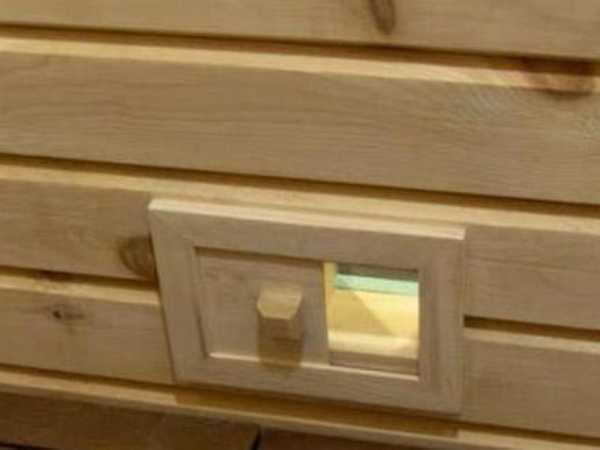

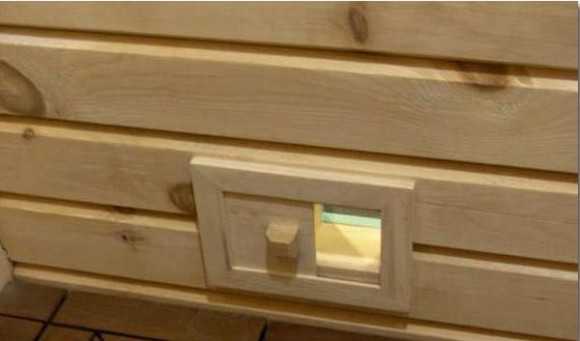

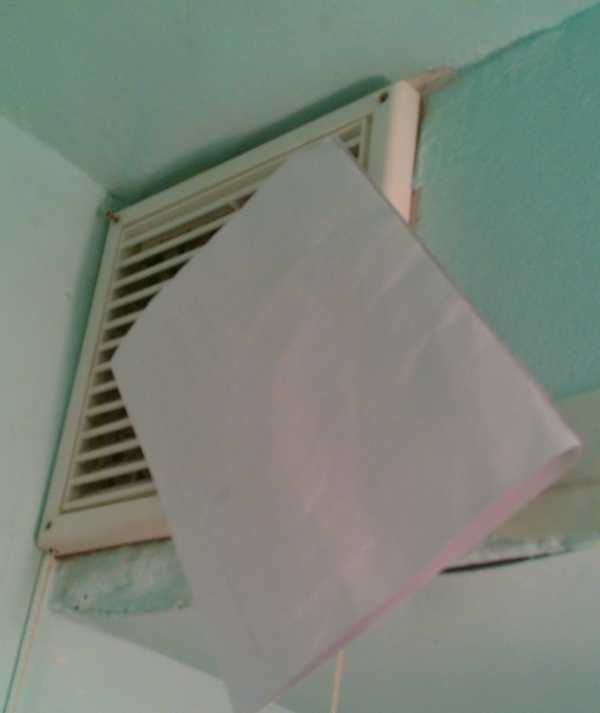

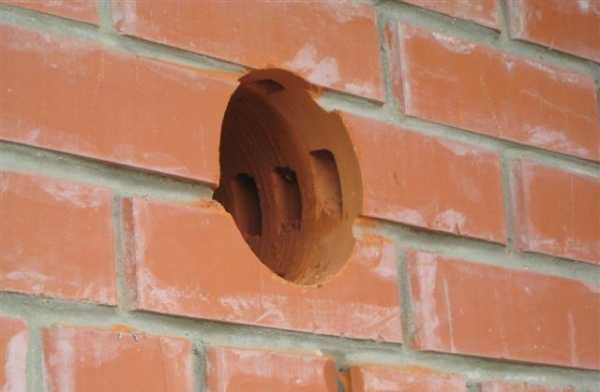

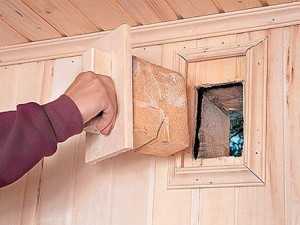

Задвижка под вентиляционный канал.

Традиционные ошибки монтажа

Если вы расположите отверстие для притока свежего воздуха на одном уровне с выводным отверстием напротив друг друга, то вы получите поперечный сквозняк, он как бы разрежет помещение пополам, снизу воздух будет холодный и сырой, а сверху горячий и сухой.

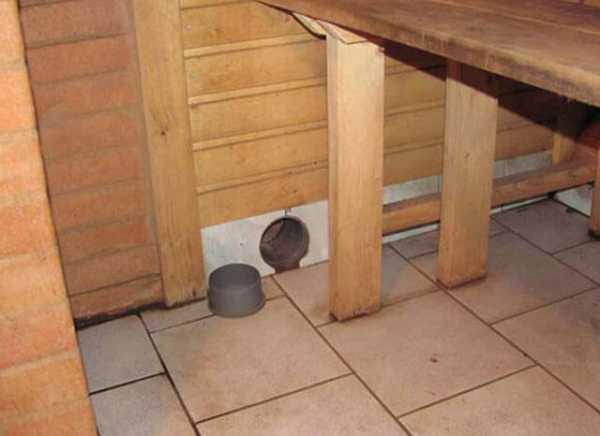

Воздуховоды на цокольном уровне.

Если пренебречь правилами и обустроить единственное выводное вентиляционное отверстие под потолком, будет нарушена объемная, правильная циркуляция воздуха, воздух будет быстро прогреваться и, по прямой уходить сразу под потолок.
Некоторые неопытные строители ограничивают устройство вентиляции в сауне монтажом единственного вытяжного отверстия под потолком, в таком случае в парилке будет просто душно, вентиляционный зазор под дверью не справится с притоком и вы, получите тяжелую атмосферу.

Вывод

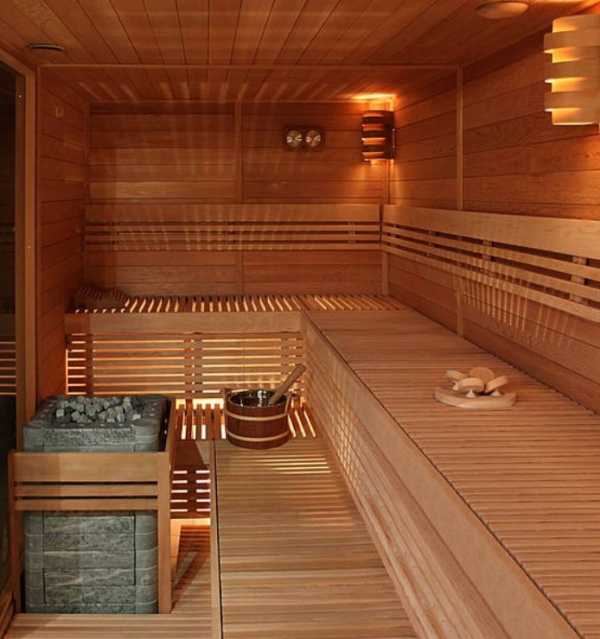

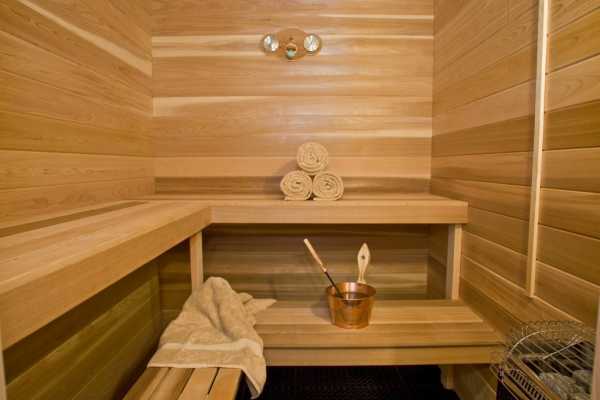

Парилка с правильно организованной вентиляцией

Устройство вентиляции в сауне является очень важным и обязательным условием комфортного принятия банных процедур. Вы можете вложить серьезные средства в обшивку парилки, установить хорошую дорогую печь, но, не уделив должного внимания воздухообмену, вы сведете на нет все свои старания. Причем цена средней системы относительно невелика, поэтому пренебрегать ею не стоит.

На видео в этой статье показаны основные принципы монтажа вентиляции.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
9ban.ru
Вентиляция в сауне – оптимальная схема без лишних затрат + Видео
Обустройство сауны – процесс весьма интересный, но хлопотный. Нужно учесть добрую сотню мелочей, чтобы там было не только уютно, но и безопасно для здоровья. Последнее зависит и от воздухообмена – неверно обустроенная вентиляция в сауне способна образовать сквозняк или, наоборот, привести к чересчур большому нагреву помещения!
Парилка – ключевое место для вентиляции
Самое главное помещение любой сауны или бани – это, безусловно, парилка. А в парилке высокая температура во многом зависит именно от вентиляции, да и не только она, но и качество отдыха. Какая польза от горячего воздуха, если он застоявшийся и пропитанный запахами сырости и продуктами потоотделения?
Кроме того, не нужно забывать, что любая парилка – это место с повышенной влажностью, а значит и повышенной опасностью для всех элементов (особенно деревянных) стать рассадником плесени и грибка. Да и какая сауна сейчас обходится без электрики? Даже при минимуме электрического оборудования нужно провести банальный свет, сделать включатель – вот и риск получить удар током при повышенной влажности!
Чтобы не пришлось постоянно думать о повышенной влажности, лучше один раз подумать о качественной вентиляции. Подумать, конечно, будет мало – нужно еще и реализовать правильно замысел! Еще со школьных времен всем нам известно, что у горячего воздуха есть одна ярко выраженная особенность – он всегда стремится подняться вверх, выталкивая холодный воздух вниз. Благодаря этому и обеспечивается естественный круговорот воздуха в атмосфере глобального масштаба и каждого помещения в частности. Применимо к парилке, благодаря этому закону физики мы получаем самые жаркие места на верхних полках и относительно прохладные на нижних.
Согласно общепринятым стандартам, воздух в парилке должен обновляться как минимум три раза в час, оптимальные же рекомендации – все семь раз! Обеспечить такой воздухообмен можно с помощью обычной приточно-вытяжной вентиляции – горячий воздух, поднимаясь к потолку, выходит через вентиляционное отверстие для оттока, вследствие чего создается небольшое разряжение в воздуховоде для притока, и в помещение поступает свежий воздух. Такая система применима к вентиляции ванной комнаты и туалета, но, в отличие от них, имеет свои особенности.
Но задача усложняется тем, что самый горячий пар, который находится на верхнем уровне парилки, не должен тут же улизнуть в вытяжку, иначе вы останетесь в холодной сауне, которую в срочном порядке нужно протапливать. Если это происходит – значит, вытяжка обустроена неправильно! Иногда это обусловлено невозможностью правильного расположения элементов из-за архитектурных особенностей здания, в таком случае нужно рассмотреть варианты вентиляции, комбинированной с механическим способом.
Приточно-вытяжная вентиляция в сауне – схема обустройства
Для начала рассмотрим классику – естественную приточно-вытяжную вентиляцию. Закон вытяжки такого типа – это правильное расположение приточно-выходных отверстий. Правильное – это когда приточное отверстие расположено возле печки-каменки или под ней (если речь идет об электрическом варианте), тогда как выходное отверстие располагается с противоположной стороны. Также холодный свежий воздух будет проникать в парилку через специально оставленную 5-7 см щель под дверью.
Приточные отверстия должны располагаться строго внизу, чтобы холодный воздух мог успеть нагреться, прежде чем попадет в зону пребывания людей.
Для правильной циркуляции воздуха одного вытяжного отверстия будет мало. На противоположной стороне от притока первая вытяжка располагается на высоте около метра, вторая – под потолком. Оба отверстия должны быть объединены вытяжным коробом, который выводят либо в основную систему вентиляции, либо в дымоход. Если воздуховод идет отдельно, то нужно помнить, что чем выше над уровнем крыши поднимается труба, тем больше тяга будет в системе – важно не переборщить!
Чтобы вы могли регулировать интенсивность воздухообмена, на воздухоотводах в обязательном порядке необходимо установить затворы. Как же работает такая система? Представим себе стандартную парилку с печью-каменкой у дальней стены и дверью у ближней. Как и положено, под дверью оставлена щель, а вытяжки расположены на противоположных стенах: возле печи и у двери.
Перед прогревом парилки ее нужно как следует проветрить, чтобы в помещении был свежий воздух. Затем двери и выходные отверстия закрываются, открытым остается только входной клапан. Парилка нагреется достаточно быстро, поскольку горячему воздуху вскоре не будет, куда выходить, а значит, во входном отверстии не будет разряжения воздуха.
Когда сауна прогрелась, верхний канал по-прежнему оставляем закрытым, тогда как нижний канал приоткрываем – благодаря этому начнется циркуляция воздуха в парилке, при этом верхние слои самого прогретого воздуха не будут покидать помещение. Холодный же воздух снова начнет попадать через приточный канал, но благодаря близости каменки к отдыхающим людям он попадет уже прогретым, постепенно поднимаясь вверх и замещая застоявшийся воздух.
Благодаря такому воздухообмену в помещении будет свежий и прогретый воздух. Отдыхающие же могут даже и не заметить такой перемены, наслаждаясь процессом. Такая система обеспечивает экономное обращение с уже нагретым воздухом, а значит, вы сэкономите и на расходе теплоносителя. Кроме того, проблемы с плесенью и грибком вас не коснутся – благодаря такой циркуляции все элементы будут как следует просушиваться.
Комбинированная система – когда нет других вариантов
Особенности строения не всегда дают нам возможность обеспечить вентиляцию строго по вышеописанной схеме. Например, парилка имеет три смежные стены с другими помещениями, и входное-выходное отверстия приходится размещать на одной стене. В таком случае нужно соблюсти правильное расположение: приточное должно находиться на расстоянии 20 см от пола, тогда как выходное отверстие должно располагаться на таком же расстоянии, только от потолка.
Холодные потоки воздуха, попадая в помещение, будут проходить через печь, нагреваться и подниматься вверх, освежая и прогревая помещение. Недостаток такого способа – в слишком интенсивном воздухообороте, который нужно жестко регулировать с помощью задвижек на отверстиях.
Существует и вариант, при котором приточное отверстие располагается не внизу, под печью, а выше каменки. Если выходной канал расположить уровнем выше на противоположной стене, мы получим относительно нормальное движение воздушных масс. Правда, его может быть недостаточно, поэтому в выходном отверстии в таких случаях располагают вентилятор для прогонки воздуха. Это будет уже комбинированная вентиляция.
Классически ошибки – как нельзя делать
Наиболее распространенная ошибка при обустройстве приточно-вытяжной вентиляции – расположение вентиляционных отверстий на одном уровне. В итоге внизу мы получаем сквозняк, а горячий воздух на верхних уровнях в воздухообмене практически не будет принимать участия.
Если же сделать лишь одно отверстие под выход воздуха под потолком, даже при правильном размещении входа-выхода смешивание потоков горячего и холодного воздуха будет чересчур быстрым – парилка может остыть за несколько минут! Обычно верхнее отверстие используют лишь в тех случаях, когда хочется быстро снизить температуру или полностью проветрить помещение.
remoskop.ru
вытяжка в парилке с электрокаменкой или дровяной печью, нужна ли, устройство и схема вентиляционного клапана для бани
Содержание:

Организация правильной вентиляции в бане и сауне крайне важна. В этой статье мы попытаемся разобрать схему устройства вентиляции в сауне и бане, расскажем, почему без нее не обойтись и чем грозит ее отсутствие.

Каждый человек, разбирающийся в системах вентиляции, знает, что без должного воздухообмена продолжительность службы конструктивных элементов бани сокращается приблизительно в 3-4 раза.

Ниже рассмотрим, как установить качественную вентиляцию в бане сауне, не прибегая к помощи специалистов.
Требования к разработке вентиляционной схемы
Чтобы успешно выполнить весь намеченный перечень работ, нужно, как минимум, осмысленно подойти к осуществлению технологических операций, проштудировать практические рекомендации и фото различных вариантов вытяжных систем.

Мастер должен четко видеть на каждом этапе результат своих работ, сколько для этого нужно времени, сколько средств потребуется потратить для обустройства системы вентиляции, а также сможет ли он выполнить все операции своими руками.

Перечень основных правил и рекомендаций

Для начала, следует обеспечить такие условия:
организовать непрекращающийся поток свежего воздуха извне;

обеспечить постоянность температуры в помещениях, особенно в парилке, так как там она должна быть очень высокой.

Системы вентиляции сауны и бани довольно похожи, но присутствуют и различия, так как последние отличаются способом нагрева воздуха – для сауны создается сухой микроклимат. В этой связи просто взять схему вентиляции в сауне и применить ее для бани будет абсолютно неприемлемо.

Правила и нормы обустройства системы вентиляции
В связи с тем, что в сауне почти все комнаты имеют минимальную квадратуру, лучше установить такие вентиляторы для бани и сауны, чтобы свежий воздух поступал как минимум каждые 15 минут.

Во время создания проекта и последующей установки нужно будет решить все проблемы с возможность появления сквозняков, а также мест с застоявшимся воздухом.

Стандартные схемы вентиляционных систем
Механическая схема
Одновременно является самой дорогой, но и самой эффективной. Для комплектации понадобятся вентиляционные клапаны для сауны, фильтры, диффузоры, устройство для нейтрализации шумов и иные компоненты.
Естественное вентилирование
Такой тип вентиляции сауны и парилки считается самым легким для организации своими руками. Но это можно сказать лишь о процессе ее установки, потому как достаточный воздухообмен можно организовать лишь после точных просчетов. К тому же, у такой системы присутствует и ряд отрицательных моментов. К примеру, она зависима от скорости ветра и его направленности.

Приточно-вытяжная система вентиляции
Такую вытяжку в сауне можно по праву считать наилучшим решением инженерной мысли. В ней сочетаются: эффективность, невысокая стоимость и ее несложно сделать самому.

Вентиляцию подобного типа целесообразно устанавливать в парилке, в других же помещениях, таких как предбанник или комната отдыха, достаточно организовать систему естественного вентилирования (прочитайте также: «Надежная вентиляция в предбаннике своими руками – как сделать правильно»).

Стоит подробнее разобраться в схеме такой вентиляции.
Устройство и принцип функционирования приточно-вытяжной схемы
Организовать такую систему несложно, главное – разобраться в работе основных ее составляющих элементов.
Создание приточных отверстий
Если говорить о парной, то в ней приточные отверстия нужно монтировать на стенах у пола, а также возле печи. Так холодный воздух с улицы сможет быстрее прогреваться. К тому же, это не даст непрогретому воздуху попадать в место, где человек парится.

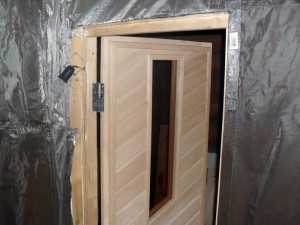

Для улучшения воздухообмена, дополнительно, в процессе установки дверной коробки, оставляют 5 сантиметровый зазор между напольным покрытием и дверью.

Установка вытяжки
Отверстия для вытяжки всегда делаются на стенах с противоположной стороны от приточных каналов. В парилке таких вытяжек должно быть две, одна – на уровне 1 мот пола, а вторая – под потолком (прочитайте: «Как сделать вытяжку в бане – проектирование и монтаж вентиляции»). Между собой они соединятся коробом. Чтобы на силу вентилирования не влияла сила ветра и высота фановой трубы, дополнительно следует установить вентилятор.
В общем, обустраивая такую схему вентиляции, для контроля микроклимата и потоков воздуха, следует вмонтировать регулируемые заслонки (то есть затворки или шиберы).

Если вы замечаете, что на поверхностях стен образовывается конденсат, в комнатах появляется спертый воздух, то можно говорить о признаках, указывающих на неправильное функционирование вентиляционной системы.

Принцип работы системы вентилирования в парилке

Организация проветривания
Включаем вентилятор, полностью открываем все задвижки и двери – в течение 5-10 минут происходит полное замещение воздуха свежим.
Процесс прогрева
Для быстрого нагрева помещения и нагнетания нужной температуры при минимальных затратах на топливо, двери и вытяжки закрываются, а приточные каналы оставляют открытыми. Читайте также: «Устройство вентиляции в бане – от проектирования до монтажа».

Принятие процедур в сауне
Незначительно приоткрывается заслонка нижнего канала. В таком случае возникает процесс циркуляции потоков, вместе с тем, прогретый воздух скапливается под потолком, что удерживает нужную температуру. В результате воздух постоянно обновляется, сохраняется нужный микроклимат и экономится топливо.
Стоит выделить ряд основных ошибок, допускаемых при собственноручном обустройстве вентиляции:
Установка лишь одного канала под отвод воздуха при организации вентиляции в сауне с электрокаменкой или любого другого типа парогенератора. Установив вытяжку только под потолком, получим изъян в системе, при котором прогретый воздух будет быстро уходить из парилки. В этой связи контролировать температуру внутри будет довольно сложно, при этом увеличится расход топлива.

Установка отверстий для притока и вытяжки на одном уровне от пола. Это приведет к ухудшению воздухообмена и возникновению сквозняков.

Размеры канала вытяжки меньше приточных отверстий. В итоге движение потоков воздуха ухудшится. Рекомендуется на каждый 1 м³ помещения рассчитывать 24 см² отверстия воздуховода.


Расписанная выше система вентиляции является самой удобной, притом, что ее несложно обустроить своими руками. Ее эффективность закреплена практикой. Надеемся, что все сомнения о том, нужна ли вентиляция в сауне, развеялись, так что каждый сможет обустроить свою сауну правильной и качественной системой проветривания.
banyaspec.com
Принудительная вентиляция в бане своими руками
Нормы вентиляции помещений прописаны в СНиП 41–01–2003, но для бань они не совсем применимы. Почему? Санитарные органы регламентируют кратность смены воздуха в помещениях для обеспечения благоприятного микроклимата по температуре и влажности воздуха. Эти показатели в парилке нельзя назвать благоприятными для длительного пребывания человека, они скорее стрессовые. Кроме того, ни одно помещение, рассматриваемое в строительных нормах и правилах, не требует максимально быстрой просушки и максимально быстрого прогрева. Вентиляция в бане должна поддерживать микроклимат в помещениях в заданных условиях при значительном повышении влажности и температуры и при этом полностью исключать появление сквозняков.

Принудительная вентиляция в бане
Еще одна особенность вентиляции в бане. Ее функционирование должно быть независимым от внешних погодных условий, а фактическая производительность давать возможность быстро изменять влажность и температуру. Кроме того, технические возможности вентиляции должны позволять максимально быстро реагировать на изменение показателей микроклимата в парной, а для этого они должны обладать повышенной мощностью в сравнении с обыкновенными вентиляционными системами.

Вентиляция в бане

Схема вытяжной и приточной принудительной вентиляции
Естественная вентиляция не позволяет добиваться таких результатов, она маломощна и в большой степени зависит от погодных условий. С целью гарантированного обеспечения требуемых режимов используется принудительная вентиляция – воздух подается/удаляется специальными вентиляторами.
Содержание материала
Критерии расчета вентиляторов

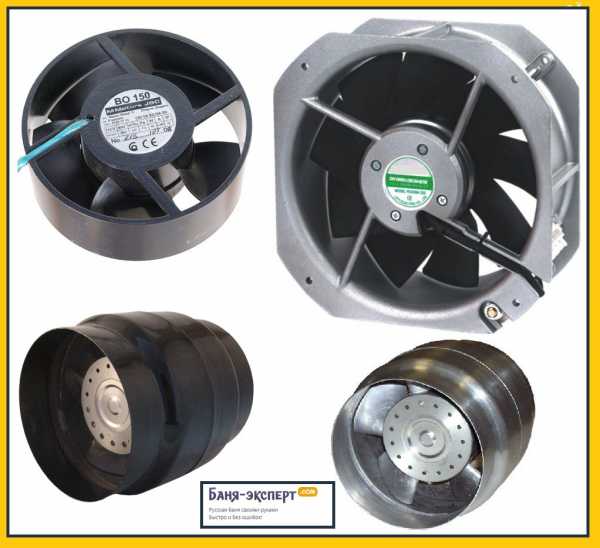

Термостойкие вытяжные вентиляторы
Это довольно интересный вопрос. Мы уже упоминали, что не существует государственных нормативных актов вентилирования бань. Связано это с тем, что требования к парным очень индивидуальны, одни хотят париться в очень влажных и горячих помещениях, другие предпочитают умеренные значения влажности и температуры воздух. Столь разные значения микроклимата должны устанавливаться в одном и том же помещении с помощью одной и той же системы вентиляции. Раз общепринятых стандартов не существует (и не может существовать), то каждый пользователь парной должен иметь возможность «подгонять» их под свои требования. А сделать это поможет принудительная вентиляция бани.

Мощность вытяжного вентилятора выбираем в зависимости от габаритов парной
Практика показывает, что для быстрого изменения показателей влажности и температуры достаточно шестикратного обмена воздуха в течение часа. Из этих условий следует подбирать технические характеристики вентиляторов. Если, к примеру, объем парной 2 м (ширина)×3 м (длина)×2 м (высота) = 12 м3, то мощность вентилятора должна равняться 12×6=72 м3/час. Размеры отверстий на вход и выход воздуха следует подбирать с учетом размеров вентиляторов. Конструкторы уже предусмотрели этот параметр, чем больше мощность вентилятора, тем больше установочное место для него требуется, тем больше должно быть входное или выходное отверстие.
Цены на термостойкие вентиляторы
~~термостойкие вытяжные вентиляторы~~
Как выбирать вентилятор
Все бытовые вентиляторы разбиваются на две большие группы:
осевые. Воздушный поток направляется вдоль оси вращающего вала. Наиболее часто используются для устройства различных типов вентиляции, монтируются в воздушном канале, имеют широкий ассортимент по мощности и линейным размерам. Малошумные;
Осевой вентилятор в защитном корпусе
радиальные. Отличаются повышенной мощностью, отдельно подключаются к воздушным каналам. В помещениях устанавливаются редко, оптимальное место монтажа на улице.
Центробежный вентилятор имеет три основные составляющие: корпус, оснащенный лопатками, привод и рабочее колесо. Лопатки рабочего колеса могут быть выгнутыми вперед или назад (в сторону, противоположную вращению)

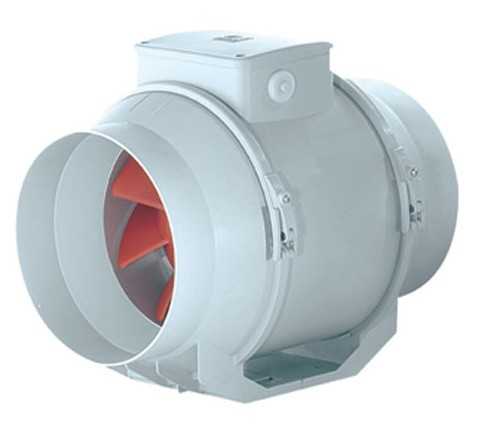

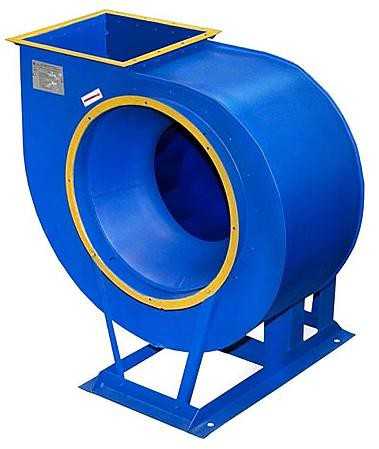

Радиальный бытовой вентилятор
Выбирайте вентилятор по месту оптимального расположения и мощности, лучше делать запас по производительности – длительная работа электрических двигателей с максимальной нагрузкой становится причиной их ускоренного выхода из строя.
Крайне желательно, чтобы вентилятор имел несколько скоростей вращения или возможно плавной регулировки скорости оборотов вала. Это позволит быстро добиваться оптимального микроклимата в парной. Выключатель или пульт управления должен быть доступным для находящихся в парной людей.

Вентилятор IP44
Обращайте внимание на степень защиты корпуса, очень важный критерий. Воздух в парной влажный и горячий, а это наиболее неблагоприятные условия работы электрических двигателей. По европейским стандартам корпус должен иметь защиту не менее IP44. Желательно вентилятор на выход воздуха не устанавливать (вытяжная вентиляция), с такой же эффективностью он будет работать и на входе (приточная вентиляция). На выходе воздуха из парной условия эксплуатации вентиляторов самые сложные, существуют большие риски поломок вследствие превышения критических значений температуры нагрева изоляции обмоток статора и ротора.

Правильно выбирайте месторасположение вентилятора
Решетка вентилятора должна иметь жалюзи, направляющие воздушный поток вниз или рассеивающие его в различных направлениях. Если жалюзи могут изменять свое положение – очень хорошо, всегда есть возможность изменить направление потока воздуха в зависимости от сложившихся обстоятельств в парной.

Решетка с управляемыми жалюзи

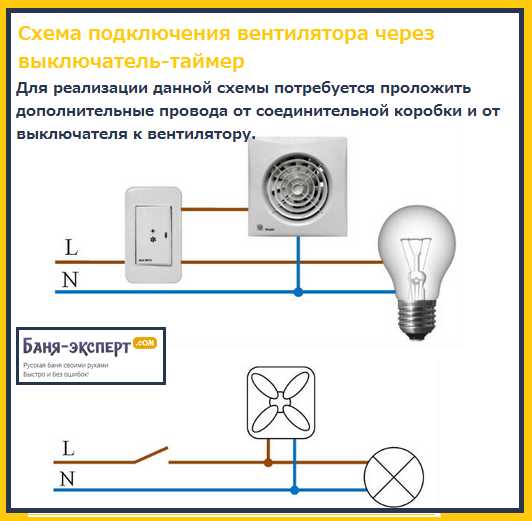

Важно. Все работы по подключению устройств нужно выполнять с беспрекословным соблюдением ПУЭ (Правил установки электрооборудования). Электрическая проводка бани должна иметь автономное заземление.
Цены на радиальные вентиляторы
~~радиальный вентилятор Bahcivan~~
Где располагать входные/выходные отверстия принудительной вентиляции
Главное условие – отверстия должны располагаться только в тех местах, которые гарантируют эффективную работу вентиляции и исключают появление сквозняков. Далее можно обращать внимание на архитектурные особенности помещения и дизайнерский вид. Не стоит устанавливать вентиляторы «в красивых местах», если от такой установки никакой практической пользы для создания микроклимата не будет.
Выходные отверстия. Делаются на расстоянии 10÷20 сантиметров от потолка или в потолке. Если отверстие под потолком, то воздух выбрасывается через воздуховод в стене на улицу. По нашему мнению – оптимальный вариант. Если отверстие в потолке, то воздух из парной попадает под крышу. Преимущество – не нарушается внешний вид фасадных стен бани. Недостаток – велики риски переувлажнения стропильной системы бани, а это может стать причиной очень негативных последствий. Можно выводить влажный горячий воздух сквозь покрытие крыши, но это требует значительных затрат и увеличивает риски появление на кровле протечек.
Входные отверстия. Есть три варианта.
Первый. Если в бане сливной пол, то делать входные отверстия нет надобности, воздух проходит сквозь щели полового покрытия.
Второй. Допускается делать входное отверстие в нижней части дверей парной, в полотне вырезается отверстия и вставляется декоративная решетка.
Третий. Входное отверстие проделывается в стене бани на высоте примерно 10 сантиметров от пола. Для избегания появления неприятных сквозняков рекомендуется их располагать за печкой, но вы для себя можете выбрать любое другое место, главное, чтобы холодный воздух не сразу попадал на принимающих банные процедуры.

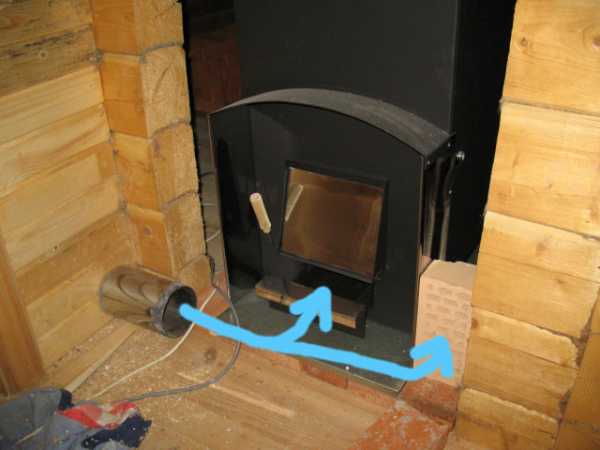

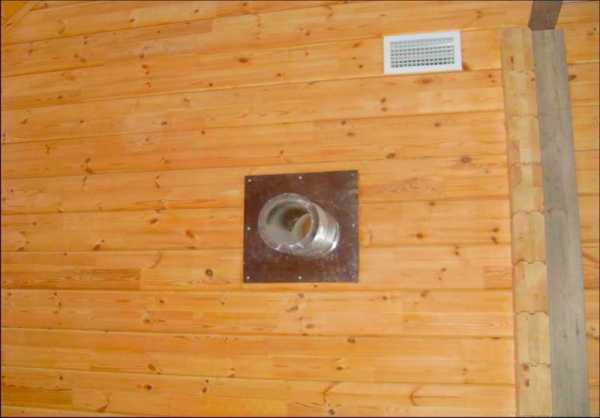

Вентиляционное отверстие до вставки металлорукава и после
При выборе входных/выходных отверстий нужно принимать во внимание и мощность вентиляторов. Чем больше у них производительность, тем дальше они должны располагаться от людей.
И еще один совет. Вентиляция намного эффективнее справляется со своими задачами, если входное и выходное отверстие располагаются по диагонали помещения или на противоположных стенах. Универсально описания схемы движения воздушных потоков в парной не существует, слишком много есть индивидуальных факторов помещения, изменяющих их движение.

Входное и выходное отверстие вентиляции располагайте по диагонали
Вы должны добиваться, чтобы воздух максимально равномерно двигался по всему объему помещения. Таким образом удастся избежать образования «мертвых» неблагоприятных для мытья зон, повысить равномерность прогрева воздуха, ускорить нагрев помещения и улучшить удаление отработанного воздуха.
Каких типов бывает принудительная вентиляция бани
В отличие от естественной вентиляции, принудительная может быть трех видов.
Приточная. Воздух в помещение подается в принудительном порядке, удаление происходит естественным способом через выходные отверстия. Для бани это самый приемлемый вариант. По стоимости доступна всем застройщикам, быстро монтируется, не требует больших потерь времени для проведения периодических регламентных работ по обслуживанию.
Вытяжная. Удаление воздуха принудительное, поступление естественное через входные отверстия. Для парной не рекомендуется из-за крайне сложных условий работы вентиляторов. По эффективности не уступает приточной.
Приточно-вытяжная. И поступление, и удаление воздуха происходит принудительно. Применяется только в больших зданиях, имеющих много помещений различного назначения. Довольно сложные и дорогостоящие системы вентиляции, монтируются только в эксклюзивных банях.
Рассмотрим более подробно каждый вид принудительной вентиляции бани.
Принудительная приточная вентиляция

Приточная вентиляция
Электрический вентилятор устанавливается в приточное отверстие, расположенное около пола. Воздух под давлением нагнетается в помещение парной, за счет появления избыточного давления отработанный выходит сквозь выходное отверстие. Входные продухи чаще всего располагаются около пола, для уменьшения рисков появления сквозняков их проделывают за печкой. Конечно, при выборе конкретного места расположения отверстия следует учитывать все особенности парной.

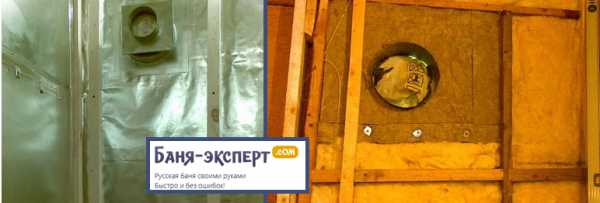

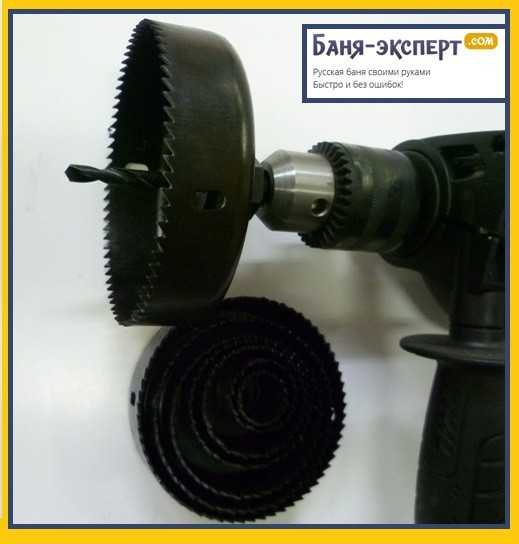

Отверстие для установки вентилятора
Важно. Расстояние между печкой и отверстием должно полностью исключать перегрев электрического вентилятора и силовых кабелей питания. Если конструктивные особенности не позволяют безопасно располагать вентилятор за печкой, то следует выбрать иное место расположения – под полками, с противоположной стороны двери и т. д. Главное условие – холодный воздух не должен создавать неудобств моющимся. Старайтесь не размещать вентилятор в местах, в которые могут попадать брызги воды во время мытья.
Многие строители вполне заслуженно считают приточный вариант вентиляции бани наиболее оптимальным решением. Мы полностью согласны с этим мнением и рекомендуем его вам к применению. Еще один плюс такого способа принудительной вентиляции – универсальность. Приточную вентиляцию можно делать не только в парной, а и во всех остальных помещениях бани.
Цены на клапан для приточной вентиляции
~~клапан для приточной вентиляции~~
Принудительная вытяжная вентиляция

Принудительная вытяжная вентиляция
Принципиальное отличие – вентилятор удаляет отработанный воздух из парной, свежий поступает естественным путем. Для повышения эффективности работы вытяжной канал следует размещать под потолком. Но установка в этих местах электрического вентилятора связана с большими трудностями, для электрических двигателей работа в условиях повышенной влажности и температуры крайне нежелательна. Если вы решили ставить двигатель вверху, то внимательно подбирайте степень защиты корпуса. На этом показателе не стоит экономить денежные средства. Намного выгоднее сразу прибрести дорогой, но надежный и хорошо защищенный вентилятор, чем потом несколько раз производить его замену.
Допускается установка вытяжного вентилятора и намного ниже уровня потолка. Такое положение немного улучшает условия работы двигателя, но значительно понижает эффективность работы вентиляции. Принимайте решение самостоятельно, учитывайте свои потребности, возможности, желания и особенности помещения.

Вентилятор будет установлен близко к потолку
Принудительная приточно-вытяжная вентиляция
Имеет много вариантов, принудительное удаление и поступление может устанавливаться в каждом помещении или в некоторых происходит естественный переток воздушных масс. Для этого делаются специальные отверстия или воздух свободно проходит сквозь имеющиеся щели. Мы уже упоминали, что такой тип принудительной вентиляции в банях монтируется очень редко.

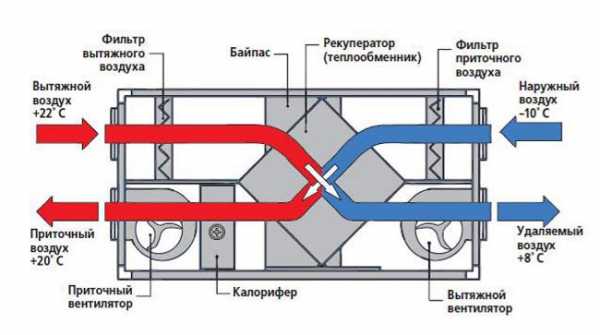

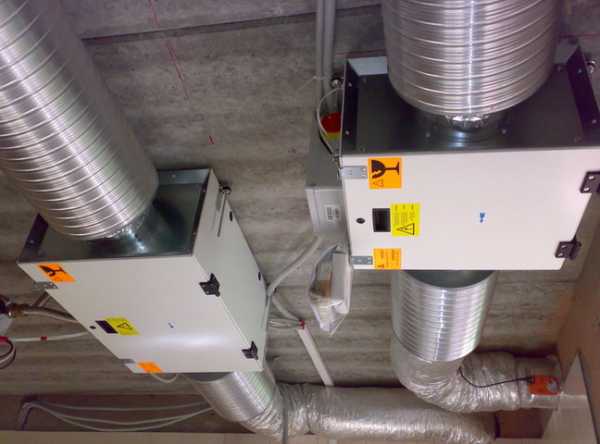

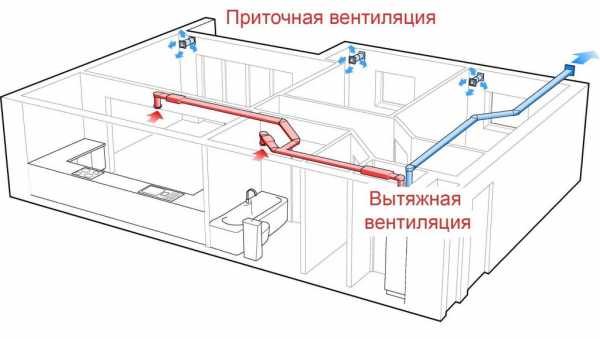

Схема устройства и работы приточно-вытяжной вентиляции
Несколько советов по выбору оборудования
Перед началом производства работ нужно продумать места расположения приточного и вытяжного каналов, определиться с мощностью и типом вентиляторов. Нужно приобретать влаго- и термоустойчивое оборудование, малошумное, с возможностью регулировки скорости вращения лопастей. Современные возрастает давление движения и мощность воздушного потока при одновременном уменьшении количества оборотов. За счет этого значительно понижается шумность и увеличивается долговечность работы вентилятора.
Вентиляционные короба могут быть из оцинкованной листовой стали или пластиковыми.

Вентиляционные короба

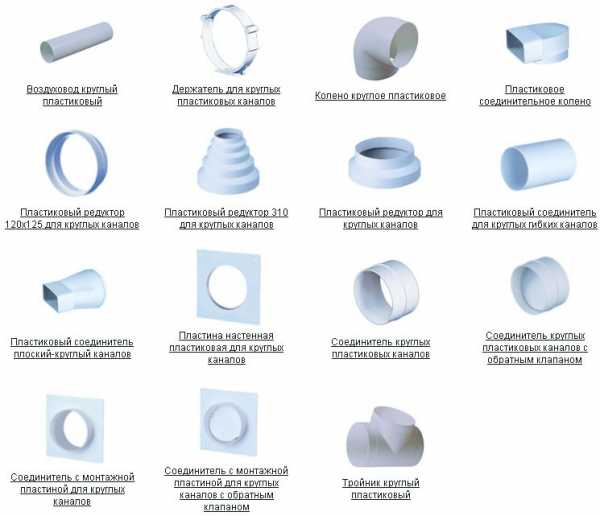

Система круглых вентиляционных каналов из ПВХ
Пластики предпочтительнее, по своим физическим характеристикам в полной мере соответствуют сложным условиям эксплуатации. Вентиляционные решетки должны отвечать параметрам вентиляторов, жалюзи должны разбивать мощный воздушный поток в различные стороны или направлять его к полу. Если есть возможность самостоятельно регулировать положение жалюзи – отлично, намного возрастают возможности системы вентиляции, повышается комфортность пребывания в помещениях.
Цены на вентиляционные короба
~~вентиляционные короба~~
Цены на вентиляционные каналы из ПВХ
~~вентиляционные короба из ПВХ~~
Алгоритм монтажа принудительной вентиляции бани
Шаг 1. Выберите один из существующих методов принудительной вентиляции, составьте схему расположения отверстия для подачи/удаления воздуха в парной. Для примера даем вам несколько популярных схем размещения воздушных отверстий. Сдайте разметку на стенах, еще раз внимательно оцените правильность выбранного решения. Закупите оборудование, подготовьте инструменты для монтажа.

Схемы вентиляции бани
Шаг 2. Сделайте отверстия под вентиляционные каналы. Имейте в виду, что в готовом срубе проделать сквозные отверстия не так-то просто. Толщина брусьев может достигать 150 мм, прибавьте к этому размеру толщину внутренней внешней обшивки. Общая длина канала в стене может составлять 30 сантиметров и более, работать долотом в длинном и узком канале трудно. Очень хорошо, если об установке вентиляции вы задумались еще на стадии строительства бани, но такое случается редко.

Пример отверстия для вентиляции в кирпичной стене
Как делать вентиляционные каналы
Есть несколько способов проделывания каналов, все зависит от того, какой опыт работы вы имеете и какое по геометрии отверстие должно получиться в итоге. Квадратные отверстия сделать труднее. Вначале придется высверливать отверстия небольшого диаметра по всей площади воздуховода, а потом зубилом скалывать дерево. Такие работы могут занять полдня или более только для одного канала. Если стена бани толстая, то проделывать дыру лучше по очереди с двух сторон бани.
Как сделать отверстие в стене
Для сверления круглых отверстий можно пользоваться фрезой по дереву (металлической коронкой). Работать с ней проще, единственный недостаток – ограничение по диаметру. В продаже редко можно встретить коронку диаметром более 120 мм. Работать коронкой следует не спеша, после высверливания контура нужно убирать деревянные перемычки долотом. Для того чтобы уменьшить нагрузку на электрический инструмент боковые плоскости коронки следует смазывать машинным маслом.

Коронки по дереву
Шаг 3. Если вы используете осевой вентилятор, то он просто вставляется в канал. Имейте в виду, что размеры канала должны быть больше, чем размеры вентилятора. Принимайте комплекс мер по предупреждению попадания влаги на венцы сруба. Для этого используйте различные виды гидробарьеров, все «неудобные» и труднодоступные щели можно герметизировать монтажной пеной. Лишнюю пену после остывания следует обрезать острым ножом, она не должна уменьшать условный диаметр канала.
Если по техническим или иным соображениям для принудительной вентиляции бани нужно применять радиальный вентилятор, то для его подключения необходимо подготовить специальное место. Защитите монтажную площадку от атмосферных осадков, подведите к ней трубопроводы соответствующих диаметров и профиля.
Шаг 4. Подключите установленное оборудование к электрической сети. Схема подключения зависит от типа оборудования и технических характеристик электрического двигателя.

Пример подсоединения вентилятора

Схема подключения вытяжки

Вентилятор вставляется в отверстие и прикручивается саморезами

Фото – крепление вентилятора

Решетка крепится на клипсы
Шаг 5. Установите выключатель вентилятора. Он должен быть в легкодоступном месте. Во время производства электромонтажных работ соблюдайте правила техники безопасности.
Для увеличения комфортности пользования парной можно вентилятор подключить к блоку контроля температуры. Электроника в автоматическом режиме будет включать/выключать принудительную вентиляцию в зависимости от заданных значений температуры. Второй вариант автоматизации системы вентиляции используется для проветривания парной после бани. Вентилятор в этом случае работает от таймера времени.
Как проверить работоспособность принудительной вентиляции
Настоятельно советуем еще до начала пользования парной проверить эффективность работы принудительной вентиляции. Это несложно технически и не отнимает много времени. В случае обнаружения проблем у вас будет время и возможность их исправить. Как проверить вентиляцию?
Поднесите тлеющую головешку к входному вентиляционному отверстию и смотрите, куда и с какой скоростью движется поток воздуха. Дымящуюся головешку приближайте/удаляйте от отверстия, таким способом добивайтесь максимальной видимости дыма. Воздух должен двигаться по парной согласно предусмотренным оптимальным схемам. Обратите внимание, какие препятствия изменяют его направление, можно ли их убрать и переместить в другое место парной.

Проверка вентиляции

Проверка вентиляции с помощью бумажки
После того как вы поверили движение воздушных масс, убедитесь в работоспособности вентиляции. Уберите тлеющую головешку из парной и узнайте время, в течение которого вентиляция полностью удалит дым из помещения. В парной не должен ощущаться его запах. Это время не должно превышать три-четыре минуты. Проводите опыты на различных режимах вентилятора, добивайтесь наибольшей эффективности функционирования системы.

Убедитесь в работоспособности вентиляции
Советы в заключение
Не пытайтесь слишком усложнять принудительную вентиляцию, помните, что чем сложнее конструкция, тем больше вероятность возникновения в каком-нибудь месте поломок. Это правило касается не только вентиляции, а абсолютно всех инженерных и архитектурных конструкций.
Желательно предусматривать вентиляционные отверстия еще во время сборки сруба. Если не получилось – то проделывайте отверстия до облицовки внешних и внутренних стен. И это не выходит – готовьтесь к длительному физическому труду. Особенно тяжело будет работать под потолком, стесненные условия не позволяют занимать удобные позы во время работы с инструментом.

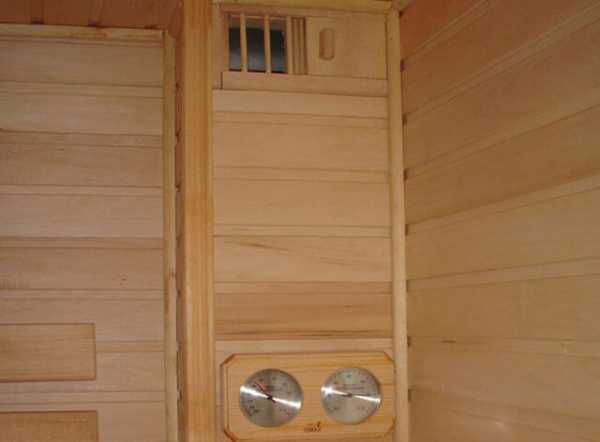

Вентиляционные отверстия

Правильно обустроенная вентиляция – залог комфортного пребывания в парной
Видео – Виды принудительной вентиляции
Видео – Вентиляция в парилке
banya-expert.com
Вентиляция в сауне своими руками
Необходимость организации нормального воздухообмена в помещениях такого специфического назначения очевидна для всех. Раз читатель хочет разобраться с устройством, типовыми схемами и особенностями монтажа системы вентиляции в сауне, то он априори знает, что ее отсутствие негативно влияет на эффективность процедур и сокращает срок службы всех конструктивных элементов примерно в 3,5 – 4 раза.
Как все работы по монтажу вентиляции в сауне выполнить своими руками, причем технически грамотно – тема этой статьи.
Нормы и требования к схеме вентиляции в сауне
Залог успеха – не только в осмысленном проведении технологических операций на каждом этапе ее монтажа. Мастеру нужно ясно представлять, что должно получиться в итоге, все ли он сможет выполнить своими руками, сколько понадобится времени и в какую сумму обойдется устройство вентиляционной системы.

Основные требования
Постоянный приток воздуха (свежего) извне.
Неизменность температуры в помещениях, в том числе высокой – в парилке.
Системы вентиляции в бане и сауне во многом схожи, но есть и принципиальное отличие. Оно заключается в способе нагрева воздуха. Для сауны он сухой. Поэтому слепое копирование схем без учета особенностей их работы – занятие бессмысленное.
Нормы и правила устройства вентиляционной системы
В сауне практически все помещения имеют скромные габариты. Применительно к комнатам с небольшими размерами нужно ориентироваться на такую схему вентиляции, чтобы она обеспечивала обновление воздуха примерно каждые четверть часа, как минимум. Для сауны это считается предельной нормой.
В процессе проектирования и монтажа следует продумать и исключить все риски появления сквозняков или наоборот, зон с застоявшимся воздухом.
Типовые схемы системы вентиляции
Механическая
Считается самой эффективной, но и дорогостоящей. Понадобятся клапана, фильтры, диффузоры, устройство подавления шумов и ряд других элементов схемы. Пример показан на рисунке:

Естественная
Для устройства своими руками – самый легкий вариант вентиляции.

Но это касается лишь процесса монтажа, так как качественный воздухообмен может быть обеспечен только при точных инженерных расчетах. Кроме того, недостатков у такой схемы довольно много. Например, зависимость от направления и силы ветра.
Приточно-вытяжная
С точки зрения «эффективность + конечная стоимость монтажа + своими руками» – лучшее инженерное решение.
С организацией вентиляции по такой схеме и разберемся подробнее.
Есть ли смысл монтировать в каждом помещении вентиляцию по одной и той же схеме? Если для парилки приточно-вытяжная – оптимальный вариант, то для предбанника, комнаты отдыха (с учетом затрат) вполне достаточно организовать естественный воздухообмен.
Устройство и принцип работы схемы
Если читатель поймет принцип функционирования вентиляции в сауне, то задача автора выполнена. Любой хозяин справится с монтажом системы своими руками, не привлекая специалистов. Далее будут даны общие рекомендации по составлению схемы и технологии работ.
Приточные отверстия
Применительно к парной они обязательно должны монтироваться в нижней части стен и в районе печи. Почему? Во-первых, холодный воздух, поступающий с улицы, будет быстрее нагреваться. Во-вторых, такая особенность схемы исключает его попадание в зону, где человек принимает процедуру.
Если между напольным покрытием и дверным полотном в процессе монтажа коробки оставить небольшой зазор (порядка 50 мм), это дополнительно повысит эффективность воздухообмена между помещениями.

Вытяжка
Приемное отверстие канала вывода воздуха, независимо от выбранной схемы, всегда устраивается строго напротив приточного, то есть, на противоположной стене комнаты. В зависимости от ее специфики таких «приемников» может быть два (в парилке – обязательно). Первый – не менее чем в 100 см от уровня напольного покрытия, второй – для удаления воздуха из сауны наружу – под потолком. Оба соединяются при помощи короба. Чтобы исключить влияние розы ветров и высоты фановой трубы, в вытяжку следует вмонтировать вентилятор.
Особенность схемы в том, что в обоих каналах – притока и отвода – необходимо установить регулируемые заслонки. Они называются еще затворами, шиберами. Именно с помощью таких устройств обеспечивается поддержание нужного микроклимата в любом из помещений.
Появление конденсата на поверхностях, спертого воздуха в комнатах – явные признаки неправильного монтажа или сбоев в функционировании системы.
Как работает схема вентиляции в парилке
Проветривание
Все задвижки и двери полностью открыты, включен вентилятор. Достаточно 5 – 10 минут, и в сауне воздух полностью обновлен.
Прогрев
Двери и заслонки вытяжного канала закрываются, а приточный канал остается открытым. Этим достигается быстрый прогрев помещения до требуемой температуры при минимуме расхода топлива для печи.
Принятие процедур в сауне
Заслонка вытяжки приоткрывается, но только на нижнем отверстии. Что это дает? Начинается циркуляция потоков, при этом нагретый воздух так и остается в районе потолка. Следовательно, температура в парной поддерживается неизменной. И при этом не прекращается обновление воздуха. Как результат работы схемы – наиболее благоприятный микроклимат при значительной экономии топлива, то есть полное выполнение требований пункта 1.1.
Распространенные ошибки при устройстве вентиляции своими руками
Монтаж только одного отверстия для отвода воздуха из сауны, хоть и с шибером, под потолком. Такой недостаток схемы чреват тем, что нагретый воздух будет быстро удаляться наружу. Следовательно, осложнится процесс регулирования его температуры в парной и резко повысится расход топлива.
Расположение всех отверстий (приток, вытяжка) на одной высоте от пола. Об эффективности схемы судить сложно (хотя воздухообмен получится минимальным), но то, что сквозняк обеспечен – однозначно.
Сечение канала вытяжки меньше, чем притока. Воздухообмен в сауне будет затруднен. Как выбрать оптимальный параметр для любой схемы вентиляции? Рекомендуемое соотношение: на 1 м3 комнаты – 24 см² сечения воздуховода.
Описанная выше схема – самая удобная для исполнения своими руками, а ее действенность в сауне подтверждена практикой. Уважаемый читатель может не сомневаться, что при учете всех особенностей ее устройства она будет работать эффективно. Удачи вам в конструировании.
masterim.guru
Вентиляция в сауне: правила и схема устройства
Даже если баня выполнена из самого качественного дерева, без полноценной системы воздухообмена она придет в непригодность уже через 3-4 года. Да и за этот промежуток времени вряд ли кто-то захочет наслаждаться постоянной сыростью, неприятным запахом и нехваткой свежего воздуха в парилке. Как технически правильно обустроить вентиляцию в сауне своими руками: устройство и схемы – все эти нюансы узнайте прямо сейчас.
Нужна ли вентиляция в сауне

Вентиляция в сауне с обычной дровяной печью — схема
В парной, где люди потеют, воздух за несколько минут становится супервлажным. Дышать в такой обстановке крайне трудно. Намного легче, если циркулируют сухие воздушные массы. Поэтому вентиляция просто необходима в сауне для того, чтобы регулировать уровень влажности и подачу свежего кислорода. При отсутствии вентиляции во время процедуры теплый воздух будет подниматься наверх, а холодный – скапливаться внизу, что однозначно не принесет пользу здоровью. А еще, если нет вентиляционных каналов, в сауне скапливаются неприятные запахи и существует риск отравления накопленным угарным газом.
Зачастую к помещению сауны еще прилегают душевая и комната отдыха. Если они не оснащены воздухоотводами, повышается уровень влаги. Результат – трудно обсушиться или вытереться. Со временем на стенах и потолке появится плесень и грибок, конструкции из дерева загниют. Сауна прослужит не 15-20 лет, а всего 4-5.
Какую систему вентиляции выбрать для сауны
Вентиляция для такого типа помещений может быть трех видов:
механическая;
естественная;
комбинированная.
Вентканал, управляемый в ручном режиме
Первый вид довольно дорогой, поэтому в парных чаще используют принудительный отток. Во время работы вытяжного вентилятора в парилке образуется пониженное давление и через воздухоотводы поступает свежий воздух. Преимущества комбинированной схемы заключаются в том, что для ее установки не нужно перекрестно располагать ветрешетки, что является обязательным правилом для естественной вытяжки.
Правильная вентиляции в сауне: 3 важных момента
Подбирать сечения труб нужно исходя из стандартных расчетов: на 1 м3 сауны необходимо 24 см площади поперечного сечения.
Отток и приток нельзя размещать строго напротив.
На отдушины парилки необходимо устанавливать специальные вентзадвижки, с помощью которых можно контролировать воздушные потоки.
Естественная вентиляция в парной
Такой вид вентиляции наиболее популярный, так как он подходит для большинства помещений, безопасный, эффективный и устройство обойдется недорого. Нужно тщательно подбирать места в помещении для ветканалов – учитывается площадь сауны, высота потолков, расположение печки и, конечно же, материалы, из которых изготовлено здание.

Правильно размещенный приточный вентканал
Важно! Вентиляционные отверстия должны располагаться на разной высоте. Входной канал – на 20-25 см от пола, а выходной – на 25-35 см от потолка. Также важно выбрать такое место для отверстий, чтобы они гармонично смотрелись с внешней стороны бани, не сильно выделялись на стенах фасада.
Приблизительные размеры отверстий 320-410 кв. см., но специалисты советуют делать их лучше больше, чем меньше. Если процесс циркуляции воздуха в помещении слишком быстрый и температура в бане быстро снижается, отводы нужно прикрывать специальными заслонками – вращающимися клапанами, вентиляционными и регулируемыми решетками. С точки зрения эстетичного вида сауны лучше использовать декоративные заслонки.
Вентиляция в сауне с электрокаменкой

Принудительная вентиляция в сауне с электрокаменкой
Приток свежего воздуха к печи осуществляется специальным каналом, который должен располагаться под полом, а воздухоотвод поближе к ней. Короб для отверстия устанавливают на 1/4 больше площади сечения дымохода. Поступать кислород должен только с улицы. Вентиляцию можно соорудить собственноручно. Для этого, первым делом, вдоль плинтуса монтируется короб, выходящий на улицу. С внутренней стороны он закрывается решеткой, а с наружной – сеткой, для того, чтобы в парную не попали насекомые или мелкие вредители.
Внимание! Отток воздушных масс производится с помощью вытяжного канала, который располагается по диагонали от приточного. Он устанавливается на высоте 25-30 см от пола. Далее отвод поднимается вверх к потолку и выводится на улицу. Для работ лучше использовать трубы из пластика. Такая конструкция обеспечит парной качественную вентиляцию.
Комбинированная вентсистема
Если парная имеет особенную конструкцию строения, то не всегда в таком помещении можно обустроить естественную систему воздухообмена или механическую вентиляцию. К примеру, если в сауне три смежные стены с другими помещениями, то входной и выходной отводы могут быть размещены только на одной стороне.
В такой ситуации необходимо соблюдать правила грамотного размещения ветканалов: приточный должен быть размещен на уровне 25-30 см от пола, а выходной – 20-30 см от потолка. Холодные воздушные массы при попадании в парную проходят через печку, нагреваются и поднимаются вверх. Такая циркуляция обеспечит всегда свежий и нагретый воздух в сауне. Но у такого способа есть недостаток – иногда процесс воздухообмена может быть слишком интенсивным, и его можно контролировать только при помощи специальных заслонок на отводах.
Есть еще один вариант комбинированной вентиляции – когда приточный канал размещается не ниже, а выше каменки. Если выходное отверстие установить немного выше на стене напротив, получится достаточно эффективная вентиляционная система в парной. Но зачастую для больших помещений такой циркуляции недостаточно, поэтому специалисты рекомендуют установить в выходном канале вентилятор. С его помощью воздушные массы будут лучше прогоняться по сауне.
Распространенные ошибки при монтаже вентиляции

Простая система вентиляции
Установка одного отвода под потолком помещения. Недостаток такого монтажа заключается в том, что все теплые воздушные массы будут подниматься наверх и быстро «вытягиваться» на улицу. Регулировать температурный режим в сауне будет трудно, а расход топлива увеличится в несколько раз.
Монтаж притока и вытяжки на одном уровне. Воздухообмен будет минимальным, и гарантировано образование сквозняков в парной.
Если сечение вытяжного канала меньше чем приточного, то циркуляция воздуха в сауне с парогенератором будет затруднена.
Главная цель сооружения вентиляции в парной – обеспечение постоянного воздухообмена в помещении (не меньше 5-6 раз). В процессе монтирования ветсистемы важно не допускать ошибок, которые приведут к появлению таких проблем, как недостаток свежего воздуха и сквозняки.
После того, как вентиляционные каналы в бане с электрокаменкой или простой печью были установлены, нужно проверить их работу – достаточно просто поднести к отверстию спичку или зажигалку. Посещение парной с правильно оборудованной системой вентиляции принесет только пользу для здоровья и удовольствие для души и тела.
ventkam.ru
Как правильно сделать вытяжку в бане

Как сделать удобную вентиляцию в бане своими руками
Устройство вентиляции в бане
Часто для обеспечения вентиляции можно ограничиться аэрацией. Нужно сделать отверстия с заслонками, желательно выбирать рекомендованные места, чтобы циркуляция воздуха была мягкой и постоянно поддерживалась. При необходимости можно воспользоваться системами принудительного воздухообмена.
Отверстие для поступающего с улицы воздуха оборудуется выше каменки. В противоположной стене производится выходное, оно должно быть ниже входного. Теплый поток поднимется струей холодного воздуха и выйдет сквозь отверстие. Благодаря постоянному выходу теплого воздуха, холодный не сможет заходить через выходное отверстие.
Отверстие для входа воздуха можно расположить в нижней части стены за печью. Печь будет обогревать заходящий, холодный воздух, поэтому сквозняков или резких смен температур не произойдет. Выходные каналы можно соорудить в полу. Они могут проходить через подпол, переходя в вентиляционную трубу, выводящую воздух на улицу. Созданный по данной схеме отток воздуха позволяет сэкономить тепло, помогает уменьшить затраты на отопление, дарит комфорт находящимся в бане. Главное преимущество — дополнительный прогрев подпола. Он хорошо просушивается, поэтому в нем не разводится плесень и различные грибки.
Отверстие делается рядом с печкой как можно ниже. Когда холодный воздух проходит мимо печки, он нагревается, поэтому поднимается вверх. Выходные отверстия делаются в углу, расположенном напротив печи. Для создания первого нужно отмерить 1 метр от пола, а второе сооружается под потолком. Они объединяются коробом вентиляции, который можно вывести на крышу, например, через чердачное помещение.
Вытяжка под полом
Отверстие для приточной тяги нужно оборудовать с задней стороны печи. От уровня каменки оно должно возвышаться на 1,5 м. Вытяжка устанавливается под полом, примерно на расстоянии 30 см. В вытяжное отверстие монтируется вентилятор. Весь поступающий воздух будет прогреваться абсолютно равномерно. Сначала воздушные массы нагреваются от печи, поднимаются вверх. После охлаждения устремляются вниз, выходят на улицу. Чтобы сохранить тепло на более долгое время, нужно сделать вытяжное отверстие максимально низко.
Материалы для утепления бани изнутри. Об этом вы прочитаете в следующей нашей статье.
А в этой статье говорится про утепление парилки бани.
Другие популярные варианты
Если нет другой возможности, можно сделать входное отверстие для воздуха в любом месте стены возле печки, а выходное также в свободном расположении, но в противоположной стене. Чтобы ускорить циркуляцию воздуха, можно вмонтировать вентилятор для выходного отверстия.
Расположение входного и выходного отверстий на одной, противоположной от печи стене. Воздух будет входить через сооруженное на высоте 30 см от пола, а выходить через установленное на 30 см от потолка. Данная схема отлично подходит для бань только с одной внешней стеной.
Приточное отверстие помещается на расстоянии 30 см от пола за печкой, а выходное также на высоте 30 см, но на противоположной стороне.
Вариант для бань с беспрерывным циклом. Поддувало каменки используется как вытяжка, поэтому есть необходимость в оборудовании лишь одного отверстия для притока воздуха. Его нужно расположить напротив жаровни на высоте ее уровня.
Одним из главных элементов вентиляции для бани является дымоход. Теплый воздух лучше выходит через трубу, чем через отверстия для вентиляции. Чтобы освежить воздух как можно быстрее, нужно открыть дымоход вместе с оборудованными отверстиями.
Нельзя допускать, чтобы температура в бане опустилась ниже, чем уличная. В этом случае есть риск задымления помещения, в котором находится печка, обычно это парная. Охлажденный воздух образует пробку, его можно выпустить, открыв все заслонки на вентиляционных проемах, подключив и дымоход. Иногда приходится воспользоваться специальным проемом для утилизации золы.
Видео о том, как сделать вентиляцию в бане своими руками.
Как произвести утепление бани из газосиликатных блоков. читайте в этой статье.
А здесь статья, в которой рассказывается о разновидностях полок для бани.
Вентиляция парилки бани своими руками
В парилке желательно устанавливать печь-каменку. Она обеспечивает основную систему вентиляции. Через поддувало проходит воздух из парильного отделения, поэтому его циркуляция уже хорошо обеспечивается. Поддувало используется вместо специального устройства для вытяжки. Для максимального оттока воздуха печь нужно установить на уровень ниже, чем чистовой пол. Для начала вентилирования придется лишь немного приоткрыть входную дверь или форточку. Недостатком данного способа вентиляции является ее поддержание только во время горения печи. Если устройство в нерабочем состоянии, вытяжка полностью приостанавливается.
Помимо печи-каменки вентиляция в бане поддерживается дополнительно оборудованными отверстиями (см. фото ниже). Их нужно закрывать затворами с решеткой. Чтобы регулировать воздухообмен в парилке, достаточно просто открывать или закрывать затворы. После каждой парки необходимо проветривание помещения, поэтому следует открывать отверстия на некоторое время. Если этого не делать, воздух останется влажным, тяжелым, также есть риск отравления угарным газом из-за его повышенного содержания.
Когда парилка только нагревается, печь топится, нужно проследить, чтобы отверстия были плотно закрыты. Когда помещение достаточно нагрето, их можно открыть. Во избежание образования обратной тяги нужно на этапе строительства предусмотреть, чтобы площадь вытяжных проемов превышала приточные. Пар скапливается в самом верху, чтобы его опустить, можно разбрызгивать по полу воду в небольших количествах. Для быстрого опускания пара можно также делать взмахи веником, полотенцем в различных направлениях.
Если печь не устанавливается непосредственно в помещении парной. то применяют другой прием вентиляции. Около нагревательного прибора делают приточное отверстие на высоте 30 см от пола. На противоположной от него стене делают вытяжное, располагая его на 30 см вниз от потолка.
Иногда входное отверстие размещают за печкой внизу стены. Воздух, поступающий с улицы, согревается от печки, поэтому помещение остывает умеренно. На противоположной к печке стене нужно сформировать 2 проема. Они будут составлять один вытяжной короб. Первый проем делается на расстоянии 1 м от пола, а второй под потолком. Воздух через вытяжку выводится к крыше.
При устройстве такой вентиляции осуществляется быстрый прогрев парной, при этом экономится топливо. Предупреждается возникновение запаха затхлости в помещении, так как подпол хорошо просушивается.
Естественная вентиляция
Чтобы в баню поступал свежий воздух. нужно сделать небольшой проем в стене, расположенный на расстоянии около 50 см от печи. Для него оборудуют выдвижную заслонку, что позволяет регулировать количество поступающего воздуха. Слишком высокое расположение не разумно, так как к потолку поднимается самый горячий воздух. Чтобы использовать тепло от печи по максимуму, нужно сделать отверстие посередине стены. Если отверстие расположено слишком низко, тяга будет минимальной. Чтобы она правильно осуществлялась, необходимо вмонтировать вентиляционную трубу или приобрести вентилятор.
Принудительная вентиляция
Чтобы в парилку поступало как можно больше свежего воздуха, следует располагать проемы диаметрально друг к другу. Если будет использоваться принудительный отток воздуха, желательно сделать приточное отверстие выше вытяжного. Если возможно сооружение вентиляционной системы, при которой поток воздуха поступает снизу, нагревается от печки, поднимается вверх, а затем выходит наружу, то установка дополнительных вентиляторов не понадобится.
При использовании вентиляторов не следует располагать и приточное, и вытяжное отверстия на одном уровне. Приток воздуха может замкнуться, что приведет к концентрации остывших воздушных масс снизу, при этом вверху будет слишком жарко.
Располагать вытяжной проем в потолке нежелательно. При уходе поступающего воздуха вверх придется тратить много времени на достаточный прогрев помещения. Теплый воздух быстро поднимается вверх, мало смешиваясь с холодным, быстро покидает баню. Отвести воздух вверх можно в предбаннике, если стоит цель его обогрева из помещения парилки.
Сечение проемов для вентиляции должно соотноситься к общей площади бани или парилки в отдельности. Не следует делать отверстия слишком маленькими. При недостаточном обеспечении вентиляции обновление воздуха будет занимать долгое время, он может стать слишком влажным, появится затхлость.
Схема вентиляции в парилке русской бани.
Чем лучше утеплить потолок бани. Ответ вы найдете здесь.
А в этой рассказывается про камни для печи бани.
Тут http://ru-house.net/stroitelstvo/ вы найдете еще много познавательных статей про строительство дома.

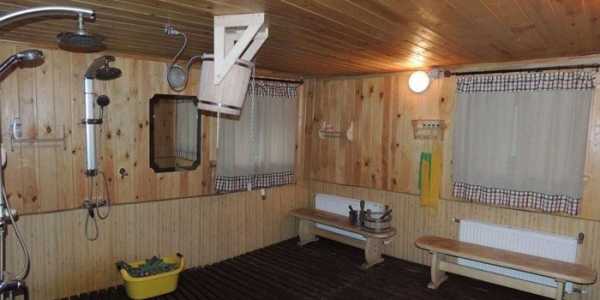

Вентиляция в моечной
Как и в парилке, в моечной бани также отмечается большое скопление влаги. Чтобы не было постоянно сырого воздуха, приводящего к появлению грибков и плесени, нужно обеспечить ее своевременный вывод наружу. Много воды часто скапливается под полом, поэтому для хорошей вентиляции часто бывает достаточно асбестовой трубы. Ее можно поместить в углу. Один конец трубы размещается под чистовым полом, а другой выводится на крышу, нужно оборудовать его дефлектором.
Сооружение умеренной, регулируемой вентиляции позволяет сохранить помещение бани сухим, поддерживать умеренную температуру, избавляться от влажности, постоянно вдыхать обновленный, свежий воздух. Вентиляция регулирует направление и месторасположение отверстий входа и выхода воздуха, вывод угарного газа, обеспечивает экономию на топливе для печи.
Вентиляция в бане – устройство и схема. Как сделать вентиляцию в русской бане или сауне своими руками с видео
Вентиляция в предбаннике
Парилка с ее высокой температурой часто окружена функциональными помещениями. Просушить элементы обстановки, поддержать комфортные условия, обеспечить приток обогащенного кислородом воздуха – вот основные функции вентиляции в предбаннике. Если парилка используется круглый год, то надо позаботиться о монтаже вентилятора, идеальный вариант – принудительная (механическая) система с выводом отработанного воздуха через туалет или моечное отделение. Естественный способ – открытее настежь двери и окна – это ненадежный способ проветривания предбанника.
Вентиляция в мойке бани
Правильно установить печь, распределить поток холодного и теплого воздуха так же важно, как и позаботиться о других банных процедурах. Желание помыться, ополоснувшись водой, потребует внимательного подхода к обустройству этого места. Чтобы под полом или в стенах не скапливалась сырость, нужна вентиляция в моечном отделении бани. Самый простой вариант – сделать совмещенную парную и мойку, а если эти помещения раздельные, то потребуется специальное оборудование для удаления конденсата.
Вентиляция в комнате отдыха бани
После активных банных процедур, когда перегретый воздух паровой расслабляет мышцы, хочется отдохнуть. Устройство вентиляции в комнате отдыха бани почти ничем не отличается от общих принципов. При небольшом размере помещения, где есть пару полок, и отсутствии контакта с водой можно с периодичностью устраивать сквозняк. Если же помещение большое, то необходима вентиляция для бани комбинированного вида. Среди новейших технических разработок лучше отдать предпочтение компактным устройствам – проветривателям.
Вентиляция в каркасной бане
Деревянные полы уже за пару лет прогниют, если не позаботиться о вентсистеме и просушке. Даже антисептическая обработка не справится с этим так, как вентиляция в каркасной бане, обеспечивающая приток свежего воздуха. Схема устройства естественной вентиляционной системы включает: каналы, трубу от печи, сквозную выемку, форточки, двери. Отдушина в бане располагается сверху, ближе к крыше, при этом для регулирования потока ее надо снабдить задвижкой или заслонкой. Принудительная вентиляция в бане из каркаса применяется там, где только одна из стен является наружной.
Вытяжка в бане из сруба
Из деревянного бруса получается традиционная русская парилка, и если правильно расположить отдушины, то направление воздушного потока создаст комфортные условия. Чтобы обеспечить полное проветривание, вытяжку в бане из сруба все же придется обустроить. Классический вариант предполагает устройство естественной схемы воздухообмена. Особенность поддувала печи-каменки, шибер с клапаном для дымохода, крепление вентиляторов для ускорения воздухообмена – все это необходимо, чтобы исключить образование слоя конденсата и сквозняка.
Как сделать вентиляцию в бане
Еще на этапе строительства придется предусмотреть создание вентиляционной системы. Как сделать вытяжку в бане, чтобы поддержать микроклимат? Бревна традиционной парилки укладывают с зазором, поэтому щели сруба пропускают свежий воздух, а проветривать можно с помощью сквозняка. Система вентиляции в бане кирпичной, из пеноблока или из других современных строительных материалов, потребует закладки вентсистемы с необходимым количеством приточных и вытяжных отверстий до начала возведения строения. Предпочтение следует отдать комбинированной или механической схеме.
Вентиляция басту
Чтобы сухой пар дарил жаркие объятия, мог обогревать полы и защищать стены от гнили, монтаж вентиляции басту производят так:
В фундаменте здания не нужны специальные отверстия, можно сделать деревянный пол со щелями. Оборудовать помещение стеклянной дверью с тремя навесами, хорошим уплотнителем, защелкой на магнитах.
Установить электрическую печь конвекционного типа, которая обеспечит режим циркулирования воздушных потоков по принципу перевернутого стакана.
Приток сделать под печью, а вытяжное отверстие – под полоком в 30 см от пола. Теплый воздух будет подниматься вверх по коробу под вагонкой и выводиться наружу через отверстие, которое следует сделать на противоположной стене от притока (по диагонали и как можно дальше).
Прогретый воздух заполнит парную, выталкивая холодный к низу. Если сделать канал со смежным помещением, то парилка будет отдавать часть тепла и ему.
Вентиляция сауны
Закладывать основы вентсистемы необходимо на стадии строительства, потому что переделка готового здания обойдется дороже. Краткая инструкция по проектированию вентсистемы бани выглядит так:
Допускается свободное расположение отдушин, поэтому подходит комбинированная или механическая система, включающая вытяжки для бани.
Для непрерывного притока свежего воздуха сделать отдушину на уровне полуметра от пола около печи, а вытяжное отверстие – на противоположной стене.
Обязательно установить регулируемые заслонки (затвор, шибер) на притоке и отводе для поддержания микроклимата.
Вентиляция в русской бане
Чтобы естественная вентиляция в парилке русской бани способствовала оздоровительному эффекту, при обустройстве необходимо придерживаться следующей схемы:
Позаботиться о возможности проветривания: окно, дверь, продухи.
Верхние уровни окна и двери должны совпадать, а выше – это место для теплового кармана. Для залповой вентиляции небольших парных простого проветривания хватит, чтобы быстро обновить воздух.
Печь с дымоходом – это естественная вытяжка для бани: отработанный воздух будет идти по коробу вверх, а приток осуществляться через щели внизу двери.
Для воздухообмена обустроить продухи: вытяжное отверстие под потолком, оборудовать его дверцей (заслонкой), а приток сделать рядом с печкой и установить вентиляционную решетку.
Видео: как правильно сделать вентиляцию в бане
Как сделать вытяжку в бане – проектирование и монтаж вентиляции
Парилка используется в бане наиболее интенсивно, ведь в ней постоянно повышен уровень влажности и температура. Чтобы воздух в этом помещении не застаивался, а на поверхностях не разрастался грибок и плесень, следует позаботиться о качественной вентиляции. В данной статье, мы подробно, с фото и видео материалами, расскажем о том, как правильно сделать вытяжку в бане, чтобы банные процедуры были не только полезными, но и приятными.
Зачем нужна вытяжка в бане
В традиционных бревенчатых банях, распространенных по деревням и предназначенных для собственных нужд, как правило, никаких вентиляционных отверстий не делали. Дело в том, что такая баня проветривается естественным путем через щели в двери, окнах или полу, да и используется не слишком интенсивно.
А вот в случае с большими помещениями, особенно, если они построены из кирпича, о принудительной вентиляции парной нужно обязательно позаботиться.
Вытяжка служит для таких целей:
замена воздуха внутри парного помещения и вывод углекислого газа, особенно, если баня используется несколько раз подряд;
просушивание помещения, выведение излишней влаги, чтобы не образовывался затхлый запах, и не появлялась плесень;
правильная циркуляция теплого воздуха внутри парной, не допускающая застаивания.
Если вы выполняете монтаж вентиляции в бане своими руками, постарайтесь учесть все нюансы, чтобы не возникало таких явлений, как:
снижение температуры во время использования парилки;
неправильное распределение воздуха – по правилам самый холодный слой воздуха находится внизу;
скопление углекислого газа и выход свежего воздуха.
Конструкция вытяжки в парилке
Схема вытяжки в бане разрабатывается еще на этапе планировки парилки. Согласно ей и устанавливается вентиляция в процессе строительства. А вот по завершении возведения здания бани монтировать вытяжку в парной своими руками будет довольно проблематично, ведь придется проделывать лишние отверстия, при этом есть риск повредить стены.
Схема вентиляции в парилке своими руками выглядит следующим образом:
В нижней части бани, в стене или полу, располагают отверстие для притока свежего воздуха.
С противоположной стороны парной в верхней части стен, там, где скапливается горячий воздух, проделывают выходное отверстие. Тем не менее, слишком близко к потолку его не следует размещать, чтобы баня не остывала слишком быстро.
Очень часто в парной устраивают сразу два вытяжных окна, одно над другим на расстоянии в 1 м, соединяя их гофрированной трубкой. Таким образом, можно контролировать отток воздуха из бани. Например, во время протапливания печи в парилке, оставляют открытыми входное и нижнее выходное окно. А когда нужно просушить парную, то открывают заслонки и на верхнем вентиляционном окне.

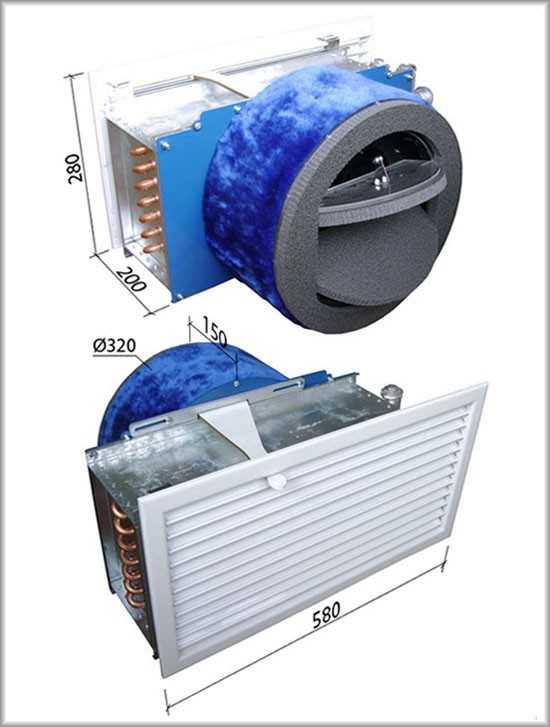

Альтернативным вариантом решения проблемы, как сделать вытяжку в бане, может стать монтаж механической системы вентиляции. Она заставляет воздух циркулировать в помещении принудительно, а некоторые модернизированные модели, в случае необходимости, сами открывают вентиляционные зазоры, причем расположение их не имеет особого значения. Кроме того, механика позволяет отрегулировать несовершенства естественного вентилирования парной.
Существует несколько стандартных схем для организации вытяжки в бане своими руками. Их отличие заключается в основном в расположении вентиляционных окон.
Как сделать вентиляцию в парной
Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.
Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.
Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.
Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.
По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.
Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.
Методика монтажа вытяжки
Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:
в баню, пристроенную к дому, воздух должен поступать в направлении от жилых помещений к парной;
вентиляционное окно для вывода воздуха должно соединяться с трубой, выходящей наружу над крышей бани;
под потолком оборудовать вытяжной ход не рекомендуется, чтобы сквозняк не попадал на парящихся людей.
Итак, если рассмотреть процесс устройства вентиляции в целом, то он включает несколько этапов:
Сначала размечают места для вентиляционных ходов и прорезают отверстия диаметром 10-20 см.
Далее в окна вставляют металлические, деревянные или пластиковые короба.
Если нужно, на вытяжное отверстие монтируют вентилятор для принудительного выдува. Причем электрооборудование для бани должно быть термостойким и с классом безопасности от IP-44 (прочитайте также: “Какой нужен кабель для бани термостойкий и как его монтировать “).
Закрывают вентиляционные зазоры решетками и заглушками.
К выходному отверстию крепят трубу и выводят ее на крышу.
Стоит помнить, что воздух должен не просто обновляться, но и свободно циркулировать над полом. С этой целью в цоколе бани в противоположных стенах прорезают небольшие оконца с решетками для защиты от грызунов.
Соблюдая эти инструкции можно смело браться за обустройство вытяжки в бане, чтобы пребывание в парной приносило только удовольствие.
Источники: http://ru-house.net/postrojki/banya/stroika/kak-sdelat-ventilyaciyu-svoimi-rukami.html, http://sovets.net/9738-ventilyaciya-v-bane.html, http://banyaspec.com/montazh-i-remont/kak-sdelat-vytyazhku-v-bane-proektirovanie-i-montazh-ventilyatsii.html
v-banyu.ru
