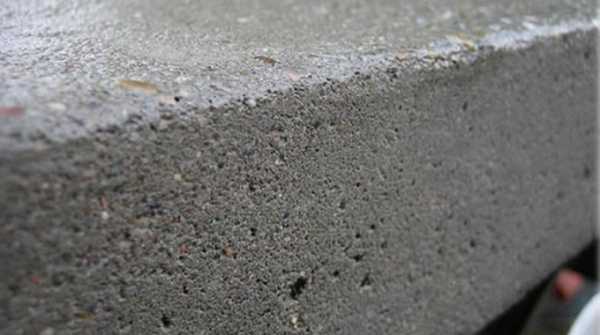

Характеристики бетонов – .

Но, никто не мешает вам использовать различные добавки в индивидуальном порядке. Если найти квалифицированного специалиста, можно сделать оптимальный раствор в кустарных условиях!

Буква П в паспорте смеси обозначает уровень подвижности бетона. Коэффициент от 1 до 5. К примеру идеальная марка бетона для фундамента М 350 (В 25) обладает уровнем  (П2-П4). Именно такой показатель рационален для проведения стандартных монолитных работ.

Ознакомиться с соотношением показателей вы можете в приведенной ниже таблице. Здесь вы найдете марки бетона, состав и пропорции.

Особенности использования и определения марки бетона.

Самые простые и доступные марки бетона М100 –М 250, обычно используются в качестве как вспомогательный материал, при подготовке к заливке монолита, укладки арматуры и пр. Здесь минимальные показатели прочности, и специальных добавок в таких марках смеси вы не найдете.

Идеальным вариантом для ИЖС

vest-beton.ru

Бетон: свойства, характеристики, приготовление

Бетон – материал уникальный. Он применяется не только в строительстве, однако более всего востребован именно в этой сфере, поскольку возвести здание без бетона практически невозможно. Крепчайший фундамент, крыша, стены, балясины, тротуарная плитка, столешницы для гостиной или кухни и даже вазы, — вот далеко не полный перечень изделий из данного материала. Усовершенствование методов создания и обработки бетона позволило почти уравнять его по популярности и востребованности с такими материалами как мрамор или гранит. Обусловлено это тем, что любой натуральный камень обладает определенным радиационным фоном. Бетон, возможно, менее эстетичен, однако даже минимальное излучение у него отсутствует. Кроме того, еще одним несомненным достоинством бетона является то, что вместо покупного материала вполне можно самостоятельно создать свой вариант с требуемыми для конкретной задачи характеристиками.

В целом, технология приготовления бетона достаточно проста. Но здесь, как и в любом другом деле, существуют свои особенности, определяющие качество создаваемого материала и его пригодность для работы. Например, на рецептуру очень сильно влияет дальнейшее применение материала – бетон для фундамента и бетон для кухонных столешниц делаются по-разному.

В большинстве случаев бетон состоит из наполнителя и цементного раствора. Таким образом основными компонентами данного материала являются:

• песок;
• цемент;
• вода;
• наполнитель (шлак, галька, гравий, щебень и т.п.).

Современные технологии изготовления бетона предполагают также добавление особых веществ – пластификаторов. Основной целью пластификаторов является придание бетону определенных свойств, требуемых в том или ином случае. Качество готового материала всегда находится в прямой зависимости от состава и чистоты всех его компонентов.

Варианты пропорций для создания бетона

Бетон может быть разным. К примеру, для заливки под дом фундамента нужен прочный бетон, имеющий в своем составе крупный щебень с размером отдельных элементов 20-35 мм. Кроме того, количества раствора должно быть достаточно для закрепления заполнителя. Однако вместе с тем раствор должен быть текучим, чтобы можно было вывести из бетона все пузырьки воздуха и хорошо его утрамбовать. Непосредственно перед заливкой основной части такого материала следует сделать бетонную подложку.

Соотношение ингредиентов в бетоне регламентируется ГОСТами 7473-94 и СНиПами 5.01.23-83. При этом обязательно принимается во внимание средняя плотность бетона (требуемая в конкретной ситуации) и плотность всех остальных используемых ингредиентов. Только после подсчета весовых и объемных соотношений компонентов материала, можно начинать запланированное приготовление и заливку бетона.

Бетон из щебня, песка и цемента М-400: пропорции и состав

Бетон из щебня, песка и цемента М-500: пропорции и состав

Вода для обеих марок цемента добавляется в зависимости от требуемой текучести раствора.

Отмеривание ингредиентов для бетона

После завершения расчетов необходимо определить наиболее удобный способ отмеривания компонентов для бетона. Имея на руках лишь весовые и объемные параметры, легко ошибиться, поскольку песок, к примеру, может быть слишком влажным или рыхлым и на 10 литров придется не тот вес, который предполагается по вычислениям соотношения плотности к объему. Соответственно, для предотвращения ошибки песок, гравий и цемент должны быть сухими. Если существует вероятность того, что рыхлость того или иного компонента превышает допустимые параметры, то для правильного расчета порций рекомендуется для начала взвесить небольшое количество ингредиента и соотнести полученный вес с его объемом. На практике это выглядит следующим образом:

1. Берется любая удобная тара (например, ведро) и без утрамбовки заполняется поочередно наполнителем, цементом и песком.
2. Полученная порция взвешивается.
3. Полученные ранее расчеты переводятся в соотношение ведер.

Классы и марки бетона

Класс или марка – это основные показатели качества готового материала, на которые необходимо в первую очередь обратить внимание при его покупке. Дополнительные свойства бетона – водонепроницаемость, подвижность, морозостойкость – в данном случае имеют второстепенное значение. В настоящее время марки бетона обозначаются числами от 50 до 1000, но наиболее популярные из них — М500, М450, М400, М350, М300, М250, М200, М150, М100. Полный диапазон классов бетона включает в себя числовые значения от 3,5 до 80 с добавлением буквы «В». К самым востребованным относятся В40, В35, В30, В25, В20, В15, В12,5, В10, В7,5.

Необходимо принимать во внимание, что класс и марка бетона – показатели разные. Марка материала находится в прямой зависимости от количества цемента, которое входит в состав бетонной смеси. А вот класс бетона определяется по такому показателю как прочность на сжатие. Поэтому марки и классы бетона обозначаются по-разному:

• Класс указывается буквой «В» и цифрами, отражающими давление в мегапаскалях (Мпа), которое способен выдержать тот или иной сорт бетона. К примеру обозначение «В25» теоретически значит, что данный материал гарантировано выдерживает давление не меньше 25МПа. Однако на практике оказывается, что максимально точно рассчитать такой показатель можно только с учетом ряда поправочных коэффициентов, поэтому нормативная прочность бетона на сжатие, как правило, бывает несколько меньше задекларированной.
• Марка же бетона, обозначаемая буквой «М», говорит о пределе прочности материала, выраженном в кгс на кв.см. Например, прочность бетона у марки М100 составляет 65 кгс/кв.см.

Прочность бетономатериала

Самой главной характеристикой бетона считается прочность на сжатие. Измеряется такая прочность в мегапаскалях (Мпа), которые и определяют максимально допустимое давление, выдерживаемое тем или иным классом бетона. Прочность на сжатие – показатель изменчивый. В бетоне она имеет свойство нарастать в процессе гидратации, то есть при взаимодействии связующих компонентов цемента и воды.

Показатели прочности материала отображаются в соответствующей марке или классе. Но после заливки бетонной смеси достигается указанная прочность лишь через некоторое время (около 28 дней). Сроки, в которые бетон набирает прочность, обусловлены несколькими факторами, в том числе и температурой окружающей среды. К примеру, при минусовой температуре бетон замерзает и перестает набирать прочность, поэтому в таких ситуациях материал либо отогревают, либо же сразу используют специальную морозостойкую бетонную смесь с соответствующими добавками. Иногда бывает и так, что бетон, уложенный зимой, весной оттаивает, и процесс набора прочности возобновляется. Однако эксплуатационные характеристики материала за это время значительно ухудшаются.

В обычных условиях набор прочности идет более интенсивно в первые семь дней после заливки. К концу недели прочность материала достигает 70 % от задекларированного показателя. Это значит, что большим нагрузкам такую конструкцию подвергать еще не стоит, но опалубка уже может быть снята. Окончательно своей марочной прочности бетон достигнет лишь через 28 дней.

Если температура окружающей среды повышается, то ускоряются и процессы твердения. Однако при этом очень важно следить за уровнем влажности материала: если бетон высыхает, то набор прочности прекращается. Поэтому бетонные конструкции, изготавливаемые в заводских условиях, для ускорения набора прочности время от времени обрабатывают горячим паром. На строительных площадках, как правило, применяются другие методы: свежезалитый бетон в жаркую погоду прикрывают пленкой ПВХ или мокрой мешковиной. А «свежие» бетонные конструкции специалисты рекомендуют поливать водой для интенсификации процесса гидратации.

Как определить прочность бетона?

В настоящее время проектная документация современных строительств обычно уже содержит показатели прочности (или конкретного класса) бетона, требуемого в данном случае. Поэтому, с одной стороны, процесс выбора данного материала теоретически упрощается. Однако иногда качество купленного бетона вызывает сомнения, и тогда проводится проверка соответствия заявленных при продаже и действительных характеристик приобретенного материала.

Прочность бетона определяют, как правило, двумя способами:

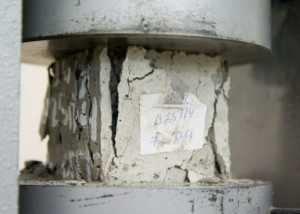

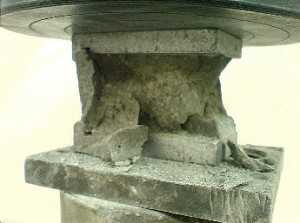

• Разрушающим. Отлитые из бетона по определенным параметрам кубики раздавливаются специальным прессом. В результате процедуры определяется прочность материала. Поскольку очень важно, чтобы образцы бетона были изготовлены по особым строительным нормативам, а хранение их проходило в правильных условиях, такой контроль прочности производится в специализированных лабораториях.
• Неразрушающим. Непосредственно механическое воздействие в данном варианте проверки прочности отсутствует. На бетон воздействуют такими косвенными методами как ультразвук, упругий отскок, ударный импульс. Затем производится расчет ряда физических показателей и величин, свидетельствующих о прочностных характеристиках материала. Косвенные методы воздействия достаточно трудоемки и требуют наличия определенных приборов (к примеру, фиксаторов скорости распространения ультразвука в образцах). Однако они дают возможность оценить и прочность материала, и возможные дефекты в нем (глубину трещин и т.п.). Такую проверку также проводят специальные лаборатории, но образцы для этого не всегда нужны, так как исследовать материал можно и непосредственно на месте.

Соотношение между марками и классами бетона по прочности, если нормативный коэффициент вариации составляет 13,5%

Классификация бетонов

Бетоны могут классифицироваться по различным признакам: целевому назначению, виду наполнителей, средней плотности, виду вяжущего и структуре.

Легкие и тяжелые бетоны

В зависимости от показателей средней плотности бетоны делят на особо легкие, легкие, тяжелые и особо тяжелые.

Легкие (средняя плотность от 500 до 2000 кг/м3) и особо легкие (средняя плотность меньше 500 кг/м3) бетоны создаются на плотном мелком или на пористом крупном наполнителе. Применяются такие материалы, как правило, в производстве несущих и ограждающих конструкций.

Средняя плотность особо тяжелых бетонов составляет более 2500 кг/м3. Готовят данную разновидность бетонов с добавлением особо тяжелых заполнителей — магнетита, лимонита, барита, чугунной дроби, обрезков стали. Эти бетонные смеси используются при изготовлении конструкций специального назначения, поскольку, например, при возведении зданий для атомных электростанций они гарантируют защиту от радиоактивного излучения.

В тяжелых бетонах (средняя плотность 2000 — 2500 кг/м3) наполнителем выступает плотный песок и крупные фракции плотных горных пород. Такой материал часто используется для создания различных несущих конструкций.

Специальные и конструкционные бетоны

В соответствии с областью применения бетона он может быть конструкционным или специальным. Конструкционный материал чаще всего применяется в производстве ограждающих и несущих конструкций, поскольку именно он способен обеспечить достаточную для таких сооружений упругость, прочность и особые деформационные характеристики. Наиболее востребованные варианты данного вида – ячеистый, легкий и тяжелый бетоны.

Специальный бетон требуется при создании конструкций, которые будут эксплуатироваться в особых условиях. К данному виду относятся декоративные, теплоизоляционные, жаростойкие, радиационно-защитные и химические стойкие бетонные смеси. Область применения таких материалов обусловлена их составом и способностью оказывать сопротивление различным воздействиям окружающей среды.

Разделение бетонов по типу вяжущего ингредиента

• Бетоны с цементным вяжущим. Готовятся преимущественно на пуццолановом портландцементе, шлакопортландцементе, портландцементе и их разновидностях. Такой материал универсален и чаще всего применяется для создания ограждающих и несущих конструкций в жилищном, гражданском и промышленном строительстве. Не подходит данный вид бетонов лишь в том случае, когда к готовому сооружению предъявляются особые требования, например, химическая стойкость или жаростойкость.
• Бетоны с известковым вяжущим. Используются исключительно в производстве сборных железобетонных и бетонных частей на заводах.
• Бетоны с гипсовым вяжущим. В данном материале вяжущий компонент отличается низкой водостойкостью, поэтому изготовленный на его основе бетон может быть применен только для создания внутренних конструкций.
• Бетоны с шлаковым вяжущим (молотые шлаки и золы с активизаторами твердения).Применяются в производстве бетонных (но не железобетонных) конструкций и изделий. Использование местных шлаковых вяжущих существенно экономит цемент и удешевляет стоимость готового объекта.
• Бетоны со специальным вяжущим (неорганическим или органическим). В данном случае вяжущий элемент придает материалу специфические свойства, особо ценные в определенных случаях. К данному виду бетонов относятся материалы на жидком стекле а также на магнезиальных, фосфатных или полимерных связующих.

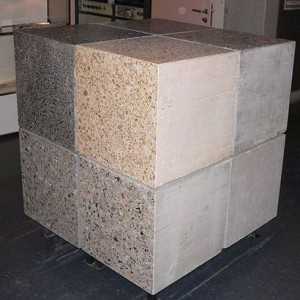

Разделение бетонов на виды в зависимости от наполнителя

• Бетоны с плотными наполнителями. При их создании используются наполнители из шлаков или плотных горных пород.
• Бетоны с пористыми наполнителями. При их создании используются пористые наполнители или наполнители из пористых горных пород.
• Бетоны со специальными наполнителями. При их создании используются наполнители, придающие материалу особые свойства: шамот, чугунный скрап, рудосодержащие породы.

Характер структуры бетонов

Особенности структуры бетонов позволяют разделить их на следующие виды:

• Плотные (слитные). Пространство между зернами такого материала полностью занято вяжущим затвердевшим веществом. При этом в уплотненной бетонной смеси объем межзерновых пустот не должен превышать 6%. Бетоны, характеризующиеся слитной структурой используют для создания несущих конструкций, которые должны обладать повышенной водонепроницаемостью и морозостойкостью.
• Крупнопористые (малопесчаные или беспесчаные). В таких бетонах практически все межзерновые пустоты остаются незанятыми.
• Поризованные. Бетоны данного вида характеризуются тем, что межзерновое пространство у них занято поризованными газо- или пенообразующими добавками и вяжущим веществом.
• Ячеистые. Это бетоны, в которых искусственным образом созданы ячейки-поры, выполненные из порообразующей добавки, кремнеземистого тонкодисперсного компонента и вяжущего вещества.

Ячеистые, поризованные и крупнопористые бетоны рекомендуется применять преимущественно для сооружения теплоизоляционных и ограждающих конструкций.

Вес кубометра бетона

Масса бетона зависит, как правило, от используемого наполнителя. Поскольку бетон по своему удельному весу может быть четырех видов, то вес одного кубометра данного материала варьируется следующим образом:

• 500 кг весит куб особо легких бетонов.
  В большинстве случае такие материалы используются в качестве теплоизоляции, так как отличаются наличием большого количества средних и мелких воздушных ячеек (до 85% от общего объема бетона).
• 500-1800 кг весит куб легких бетонов.
  В состав материала входят облегченные пористые наполнители (например, керамзит) или же наполнители отсутствуют, но бетон обладает пористой структурой, как газобетон или пенобетон.
• 1800-2500 кг весит куб тяжелых бетонов.
  В такие бетонные смеси добавляется крупный и тяжелый наполнитель (гравий, щебень), который и составляет основную массу материала (от 1150 до 1300 кг). Данная категория бетонов считается классической и имеет широчайший диапазон назначений.
• 2500-3000 кг весит куб особо тяжелых бетонов.
  Такая масса материала обусловлена наличием в его составе крупного наполнителя а также дополнительных добавок — магнетита, барита, гематита и различных видов металлического скрапа.

o-cemente.info

Легкий бетон: характеристики, виды и приготовление

В строительстве бытуют ситуации, когда требуется применение более легких строительных смесей. Например, деревянные полы не выдерживают нагрузку из бетонов повышенной плотности и массы. Поэтому для их выравнивания используются только легкие бетоны на пористых заполнителях. Что же собой представляют данные растворы? Какова их прочность и долговечность? Попробуем ответить.

Положительные характеристики

Легкий бетон имеет много качеств, благодаря которым завоевал популярность у строителей. Среди свойств бетона выделяются:

Повышенная теплоизоляция

Теплоизоляционные качества в легком бетоне присутствуют благодаря его пористости, занимающей около 40% от всей массы материала.

Маленький вес

Данное качество добавляет такого рода бетонам еще несколько преимущественных характеристик, позволяющих строителям хорошо на этом сэкономить. Применяя легкий бетон, не нужно дополнительно укреплять фундаментную основу, можно обойтись без специальных подъемных устройств. Легкие бетоны не имеют сложности в перевозке, погрузке.

Высокая звукоизоляция

Благодаря заполнителям, обеспечивающим пористую структуру бетону, дома из такого материала ограждены от посторонних шумов с улицы.

Универсальность

Подобные смеси подходят как для возведения «коробки» здания, межкомнатных стен, так и для утепления постройки.

Нет сложностей в работе с такими бетонами

Во время кладки бетонной стены блоки фиксируют специальным клеящим средством вместо цементной смеси. Благодаря этому клею не видны места стыковки между бетонными монолитами. Стройматериал из легкого бетона несложно обрабатывать. Маленькая степень плотности из-за наличия пор внутри позволяет разделывать блоки при помощи обычной ручной пилы, доводить до нужной формы, размеров, а также с легкостью проводить через них различные коммуникационные системы.

Возможность приготовления в домашних условиях

Технология изготовления смеси настолько проста, что это может осуществить каждый человек при любых условиях. Главное – иметь под рукой бетономешалку, делающую состав однородным, требующиеся ингредиенты, заполнители для раствора и пенообразователи для создания пористого эффекта.

Большая степень устойчивости к минусовым температурам

Посредством особых добавок, вяжущих компонентов, крупных заполнителей внутри состава легкие бетоны могут выдерживать около 300 циклов заморозки, при этом оставаться целыми, сохранять свой первозданный вид. Данное свойство позволяет постройкам из легких бетонов простоять без деформаций много десятков лет.

Долговечность в эксплуатации

Если правильно ухаживать за постройкой из данного материала, она прослужит вам верой и правдой много десятилетий.

Негативные черты

Как не прискорбно, но в легких бетонах присутствуют и отрицательные моменты. Та самая пористая структура, благодаря которой материал обладает столькими преимуществами, к сожалению, оказывает пагубное воздействие на другие его характеристики:

Снижается уровень прочности

Маленькая степень прочности у подобного бетона потому, что внутрь добавляются примеси, слабо устойчивые перед механическими нагрузками, процессами, несущими разрушительный характер.

Плохая устойчивость к влаге

Воздушные ячейки внутри блоков имеют свойство интенсивно впитывать в себя воду. Чем выше процент пористости, тем больше коэффициент впитывания влаги. Поэтому по окончании строительного процесса фасад здания желательно отделать водоотталкивающей штукатуркой либо другим средством, защищающим конструкцию от воды.

К счастью, технологии не стоят на месте, и уже на данный момент разработаны новые легкие бетоны, достаточно устойчивые к влаге, имеющие довольно высокою прочность, что позволяет применять данный материал при строительстве многоуровневых сооружений.

Разновидности

Легкий бетон бывает нескольких типов в зависимости от некоторых условий:

По структурным показателям составы разделяют на

• Разновидности легких бетонов.

  Обычные. Смешиваются из крупного либо мелкого наполнителя, воды, вяжущего вещества. Воздушное пространство внутри такого материала должно составлять максимум 6% от общей массы. Поэтому во время готовки бетона, заливая наполнители раствором, стараются добиться максимальной плотности конечной работы.

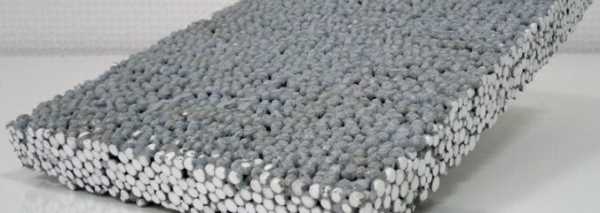

• Крупнопористые без песка. Безпесковая смесь лишь на 75% заполнена раствором. Остальной объем занимают пустоты с воздухом.

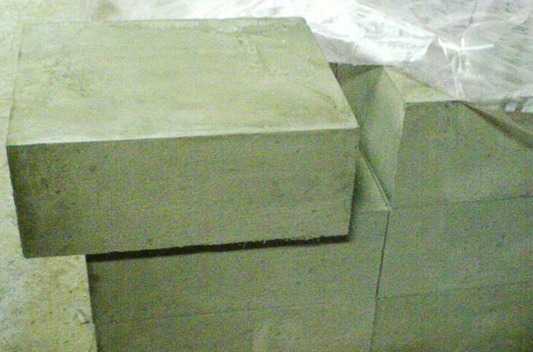

• Ячеистые бетоны. Как правило, в их основу входят вяжущие вещества и компоненты, способствующие возникновению пор. Сюда могут не добавляться крупные наполнители, песок. Структура таких материалов до 85% состоит из герметизированных пузырей, наполненных воздухом либо газом.

По назначению легкие бетоны делятся на

• Теплоизоляционные с показателями проводимости тепла 0,2 Вт/(мх°С). Используются, как утеплители, а также при возведении особых теплоизоляционных сооружений. Объемная масса составов ровняется 150-500 кг/м3.
• Конструкционно-теплоизоляционные. При объемной массе 500-1400 кг/м3 минимальная прочность на сдавливание подобных бетонов должна равняться М35, проводимость тепла – максимум 0,6 Вт/(мх°С). Посредством данного типа смесей возводятся ограды, различные перекрытия, несущие стены, межкомнатные перегородки.
• Конструкционные составы используются зачастую при монтаже несущих строений, имеют самый большой показатель объемной массы среди легких растворов – 1400-1800 кг/м3. Прочность данного вида — М50, устойчивость к минусовым температурам – минимум F15.

Из вяжущих компонентов в основе данных смесей могут содержаться

• цемент;
• известняк;
• шлак;
• гипс;
• полимеры;
• обжиговые средства, оказывающие на материал особое воздействие.

По виду заполнителя бетоны разделяются на

В зависимости от того, чем наполнены поры (газом или воздухом), строительный материал легкого типа разделяется на газобетон, пенобетон.

Технология приготовления

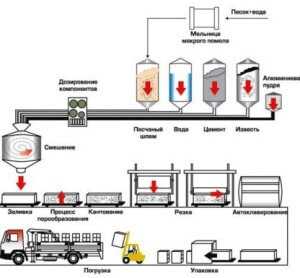

Газобетон изготавливается путем добавления газообразующих примесей, способствующих расширению раствора и образованию внутри него ячеек с газом. Ширина ячеек составляет 1-2 мм. Все пространство между порами занимает раствор. Пенобетон готовится по похожей технологии, только средством, служащим для создания пор, является пенообразователь. Заранее приготовленная пена смешивается с раствором. Конечный продукт после застывания получает пористую структуру.

Пену готовят путем взбивания воды с пенообразующим жидким канифольным мылом на основе животного клея. Компоненты для пенобетона смешивают внутри специальных устройств, после чего получившийся раствор закладывают в формы, отправляют в автоклавные печи либо пропарочные камеры.

Внутри печей раствор под большим давлением пара раскаляется до высочайших температур, достигающих практически двухсотой отметки термометра. Такие манипуляции содействуют активной связи кремнеземистого материала с гидроксидом кальция. Итоговым результатом получается гидросиликат кальция с высокой прочностью, долговечностью.

Газобетон производится посредством смешивания цементного песка, кремнеземистых веществ, воды. Иногда сюда же вводят известь. Хорошенько перемешав состав, к нему присоединяют газообразователь, в роли которого выступает алюминиевая пудра либо пергидроль.

Больше пользуется спросом первый вариант газообразователя, имеющий консистенцию тонкодисперсного порошка. Возникновение пор здесь осуществляется благодаря взаимосвязи алюминиевой пудры и гидроксида кальция. При этом возникает химическая реакция, способствующая вспениванию цементного раствора, который по окончании застывания получает пузырчатую структуру.

Приготовленный раствор газобетона заливается в металлические формы. Технология заливки заключается в том, чтобы формы наполнились до верха по окончании вспенивания смеси. После этого материал помещают внутрь автоклавных печей, где под воздействием пара, большого давления, очень высоких температур он стремительно твердеет. Данный метод обработки обогащает конечный продукт высоким коэффициентом прочности, а также позволяет вместо цемента использовать известь, и получить при этом газосиликатные изделия.

Бетоны с крупнопузырчатой структурой изготавливаются из цементного порошка, крупного наполнителя, которым может выступать гравий либо щебенка, а также воды. Как правило, сей раствор идет без песка, и называется беспесчаным. Однако иногда песок в очень малых дозах добавляют к содержимому строительного состава. Такой тип смеси называют малопесчаным.

Сфера использования

Пористый строительный материал, плотность которого доходит до 1200 кг/м3, зачастую применяют при:

• стяжке перекрытий, полов;
• цельной закладке стен;
• изготовлении стеновых панелей;
• закладке пустошей, обвалов грунта;
• монтаже мостовых свай;
• укладке дорог;
• реставрации туннелей.

Стеновые панели на основе крупноячеистых смесей используются во время постройки цельных либо крупноблочных сооружений. За счет того, что в состав не входит песок, плюс за счет возможности приготовить раствор самостоятельно, строитель может значительно сэкономить средства.

Легкие материалы с мелкопузырчатой структурой больше пользуются спросом при возведении частных одноуровневых усадеб. Такие дома получаются очень теплыми, крепкими, устойчивыми к пожарам.

Выводы

Легкие пористые строительные смеси обладают всеми свойствами, подходящими для качественного строительства. Постройка дома из такого материала не составит большого труда, не займет много времени и финансовых вложений, зато результат превзойдет все ожидания.

kladembeton.ru

Высокопрочный бетон: состав, свойства и характеристики

На сегодняшний день искусственный стройматериал занимает одно из лидерских мест в строительной отрасли. Современный высокопрочный бетон различных марок несколько отличается от давно привычных нам бетонов. Он обладает гораздо лучшими высокопрочными свойствами, нежели «старые» смеси. Сооружения из высокопрочного бетона выходят крепкими, надежными, способными служить на пользу людям много десятков лет.

Что собой представляет материал?

Высокопрочным бетоном называют тяжелые, мелкозернистые смеси марок М600-М1000, минимальная прочность на сдавливание которых равняется В60 и выше. Применение высокопрочных растворов позволительно для строительства различных уровней сложности. Любой архитектурный проект можно воплотить в реальность при помощи такого стройматериала.

Высокопрочный бетон отлично взаимодействует с крепким армирующим материалом. Их тандем высоко ценится и пользуется широким спросом у мастеров, особенно при возведении железобетонных строений. Наборные железобетонные сооружения возводятся на тяжелых бетонах марок 400-500. Применение стройматериалов больших марок разрешает уменьшить массу строений, сократить диаметр в разрезе, изготовить максимально подходящие по параметрам изделия.

Высокопрочные бетоны, склонные к стремительному застыванию, способны практически в таких же темпах повышать свой уровень крепости. Это позволяет значительно уменьшить время паровой обработки бетонных конструкций при их производстве, а иногда и вовсе отказаться от данной манипуляции.

Низкий уровень деформирования в высокопрочном бетоне при краткосрочных либо довольно продолжительных нагрузках увеличивает твердость конструкционных деталей, способствует уменьшению расползания стройматериала. Высокопрочному бетону свойственна та же интенсивность усадки, что и раствору со средней прочностью.

Составляющие компоненты

От входящих в состав ингредиентов требуется наделить строительную смесь необходимыми свойствами при самых малых расходах сырьевых материалов. Основа состава высокопрочных бетонов состоит из вяжущих веществ, песка, крупных наполнителей.

Вяжущее материалы

Как правило, роль вяжущих компонентов для такого рода бетонов выполняют наиболее активные портландцементы определенной консистенции. Профессионалы советуют использовать вяжущие с густотой 25-26 % и минимальной активностью 500-600. Высокопрочный бетон следует готовить на основе портландцементов с повышенной активностью. Благодаря ускоренным темпам приобретения бетонами прочности нет необходимости в применении разных примесей, убыстряющих застывание раствора.

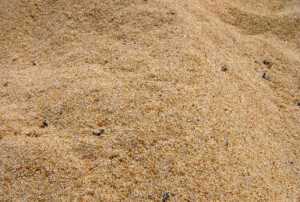

Песок

Создание высокопрочных строительных смесей не обходится без добавления крупных либо мелких кварцевых полевошпатовых песков. Кристаллики крупных марок песка идут 1,25-5 мм шириной, песчинки мелких сортов — 0,14-0,63 мм. Чтобы строительная смесь лучше ложилась во время стройки, при ее изготовлении мелкого песка добавляют больше, нежели крупного. Но иногда эту пропорцию выравнивают.

Некоторые марки сверхпрочного бетона (вплоть до 800) изготавливаются из чисто крупных либо средних сортов песка. Однако в этом вопросе следует соблюдать рамки, указанные госстандартами.

Крупный заполнитель

Крупным наполнителем в подобных строительных смесях служит щебенка. Крепость на сжатие сего заполнителя при повышенной влажности должна быть минимум в полтора раза больше, нежели у бетонного раствора. Перед использованием щебенку следует отсортировать, очистить от отмучиваемых частиц. Ширина отсортированных песчинок должна варьироваться по фракциям: 5-10, 10-20, 20-40 мм.

Сорт щебня подбирают под нужную ширину бетонного изделия, а также под тип используемой арматуры. Для слабо армированных сооружений с толстыми стенами используют материал с заполнителем, крупность которого составляет до 70 мм. Наполнитель, применяемый при изготовлении высокопрочного состава, должен быть сухим, отвечать всем запросам ГОСТ.

Тонкомолотые добавки

В высокопрочный бетон принято добавлять кремнеземную пыль. Но бетоны, прочность которых составляет C 55/67, C 60/77, могут обойтись без этой силикатной добавки. Кремнеземная пыль появляется при очищении газообразной отработки во время производственных процессов кремния.

Силикатная пыль действует внутри бетонных составов по трем направлениям:

• заполнение свободных пространств между цементными кристаллами, тем самым наделяя бетонное изделие гораздо большей плотностью;
• пуццолановое взаимодействие с гашеной известью, обеспечивающее рост прочности цементного раствора;
• • улучшение взаимной реакции между песком и цементом.

К основным составляющим высокопрочного бетонного раствора могут также добавляться пластификаторы химического происхождения.

Характерные свойства

Современные бетонные смеси с повышенной крепостью обладают массой свойств, положительно сказывающихся на эксплуатации готовой продукции. Мастера отделяют характеристики бетонного раствора от свойств уже готовых монолитов.

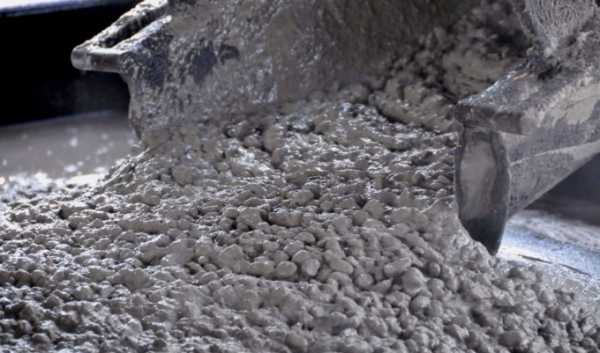

Показательные характеристики жидкого раствора

Главными эксплуатационными параметрами бетонной смеси являются:

• плотность от 1,0 до 1,4;
• плывучесть с деформацией конуса от 65 до 70 см;
• содержание всего 1 % кислорода;
• мизерные показатели расслоения;
• минимальные сроки поддержания реологических качеств — 3-4 часа.

То, что растворы могут сохранять свои качества на протяжении некоторого времени, дает им большой плюс. Ведь при перевозке дорога от места производства до строительной площадки может длиться не один час. Большую роль играет консистенция раствора. Она должна быть идеально однородной, иначе есть риск расслоения, и как итог, утеря характерных качеств застывшего стройматериала.

Параметры застывших бетонных монолитов

Среди показательных свойств бетонного камня выделяют:

• прочность на сдавливание, варьирующаяся от 50 до 100 МПа, а также на растягивание во время загибания — минимум 4 МПа;
• уплотненность и пористость;
• износостойкость;
• устойчивость к минусовым температурам минимум F400 и водонепроницаемые способности от W10;
• впитывание влаги максимум 1 %;
• малый процент искривления.

К сожалению, повышенная плотность бетонов такого рода из-за высокого давления при взаимодействии с влагой может привести к образованию микроскопических разрывов в материале. Строительную смесь с повышенной плотностью желательно наделить умеренной пористой структурой, которая исполнит роль смягчителя для лишней энергии и напряжения во время тепловыделения при застывании.

Производство сверхпрочного композита

Во время изготовления подобных материалов главное – добиться нормальной удобоукладываемости композита на протяжении всего строительного процесса. Достичь этой цели возможно при выполнении следующих условий:

• непрерывное наблюдение за уровнем влажности наполнителей;
• соблюдение четких дозировок согласно рецептуре;
• использование для смешивания высокоскоростных смесительных устройств;
• четкая последовательность закладки ингредиентов внутрь смесителя, установление положенного времени смешивания для каждого компонента;
• если бетон покупной, то нужно узнать сроки начала его застывания, сопоставить их со временем, требуемым для перевозки, монтажа стройматериала, и если нужно, домешать в состав веществ, замедляющих твердение;
• соблюдение правильных добавочных пропорций пластификатора на месте строительства.

Заметим, что для сверхпрочных смесей лучше использовать материалы с повышенной активностью, потому как их несложно перекачивать посредством бетонной помпы. От правильности ухода за бетоном зависит его качество. Материалу следует обеспечивать влажную обработку на протяжении трех суток. Это гарантирует устойчивость готового продукта к различным негативным факторам, а также долгий срок службы.

Дабы не наделать промахов во врем изготовления, монтажа и ухода за композитом, специалисты советуют набросать схему действий, контролирующих все вышеперечисленные процессы. Здесь должны присутствовать такие пункты:

• контроль от лица производителя стройматериала: отслеживание характеристик и качества сырья, технических способностей, исправности производственного оборудования; выявление характерных параметров готовой смеси и предполагаемых отклонений;
• контролирование от лица покупателя, использующего бетон;
• меры при несоответствии желаемым требованиям;
• выявление ответственных особ.

Области применения

Высокопрочные композиты используются, как правило, в случаях, где есть нужда в снижении размеров и веса сооружения, а также требуется повышение коэффициента прочности конструкции. К этим случаям относятся:

• постройка многоуровневых конструкций;
• возведение мостов и иных транспортных сооружений;
• строительство складов для хранения радиоактивного утильсырья;
• заливка полов внутри масштабных промышленных сооружений;
• постройка иных особых объектов.

kladembeton.ru

Характеристики бетона

В настоящее время бетон является одним из базовых строительных материалов, в состав которого входят следующие компоненты:

• вода,
• цемент,
• крупный заполнитель – керамзит, щебень,
• мелкий заполнитель – песок.

Товарный бетон классифицируется по нескольким параметрам. К числу приоритетных относятся: вид заполнителя и средняя плотность. Классы бетона по плотности:

• Тяжелый бетон. Является основным материалом в процессе производства железобетонных конструкций, его плотность составляет от 2200 до 2500 кг/м3, для его изготовления используются плотные заполнители.
• Легкий или облегченный бетон. Имеет плотность от 500 до 2200 к/ м3 (применяются пористые заполнители – пемза, керамзит и т.п.). Легкому бетону свойственна пониженная теплопроводность и невысокая несущая способность, вследствие чего он используется в производстве стеновых материалов, предназначенных для помещений «теплого» назначения.

Технические характеристики бетона

К базовым свойствам бетона относятся:

• прочность на сжатие — B,
• водонепроницаемость — W,
• морозостойкость — F.

Прочность бетона на сжатие — B

Прочность бетона на сжатие относится к числу базовых параметров бетона. До 1986 года при проектировании конструкций из бетона использовался термин «Марка бетона». Марка обозначается буквой «М» с числом, которое отображает средний показатель прочности образца бетона на сжатие в кгс/см2.

Марки товарного бетона, применяемые в строительстве: М50, М75, М100, М150, М200, М250, М350, М400, М450, М550, М600, М6ОО, М700, М800.

Сейчас, после принятия СНиП 20301-84 при выполнении расчетов бетонных и железобетонных сооружений используется не марка бетона, а класс прочности при сжатии или растяжении. Означенный показатель отображается буквой В с цифровой комбинацией, каковая указывает на гарантированную прочность в МПа, то есть на прочность, достигаемую в большинстве испытаний (в 95% случаев).

Классы бетона, применяемые в строительстве: В1; В1,5; В2; В2,5; В3,5; В5; В7,5; В10; В12,5; В15; В20; В25; В30; В40; В45; В50; В55; В60.

Таблица 1. Соотношение между классом прочности и маркой бетона

Марка бетона по водонепроницаемости – W

Водонепроницаемость является свойством бетона противостоять воздействию воды без каких-либо разрушений, т.е. влагоустойчивая бетонная плита не пропустит воду, поданную под давлением. Марка отображает давление воды – кгс/см2, при котором образец бетона (цилиндр, высота – 15 см) не пропускает воду (подразумеваются стандартные условия испытаний).

Водонепроницаемость бетона отображается маркировкой – W2, W4, W6, W8 и W12.

Марка бетона по морозостойкости – F

Маркой бетона по морозостойкости считается максимальное количество циклов заморозки и оттаивания, выдерживаемое образцами определенных размеров без уменьшения прочности на сжатие более 5% по сравнению с образцами, протестированными в аналогичном возрасте. При испытании дорожного бетона, учитывается потеря массы (не более 5%). По морозоустойчивости бетон обозначается буквой F с цифрой.

Бетон, используемый в массовом строительстве, может обозначаться комбинациями F50, F75, F100, F150, F200, F300, F400, F500.

Необходимо помнить, что бетон теряет качество в следующих случаях:

• При разбавлении водой на объекте строительства. Это самая распространенная ошибка недоучившихся прорабов и их подчиненных. Укладка густого бетона – более трудоемкий процесс, нежели заливка свежеприготовленной смеси, а потому для ускорения работ в бетон доливают воду. Вода разбавляет смесь, но при этом остается в свободном состоянии, так как цемент уже получил необходимое количество влаги. Результат: излишняя вода испаряется, и в бетоне образуются пустоты, что приводит к снижению прочности.
• В результате «сваривания» бетона. Это происходит при задержках миксера, неблагоприятных погодных условиях (чрезмерная жара) или несвоевременной выгрузке.
• Некачественном уплотнение смеси. При укладке без последующего использования промышленного вибратора. Бетонная смесь, не подвергнутая принудительному уплотнению, содержит излишнее количество воздуха. Марка бетона будет заметно снижена, если раковины, пустоты или поры не ликвидировать посредством вибрирования.

borishaus.ru

Тяжёлый бетон это, состав

В современном строительстве используется множество материалов, но одним из самых актуальных является тяжелый бетон. Обычно этот стройматериал используют для возведения монолитных зданий и сборных конструкций. В частном строительстве бетон тяжелый практически не используется. Также применяется комбинация с арматурой, при помощи которой производят большое количество изделий из железобетона: ЖБК, дорожные плиты, фундаментные блоки и плиты перекрытия. Ознакомившись с этой статьей, вы узнаете параметры материала, узнаете, в каких случаях применяется тяжелый бетон и какими преимуществами он обладает. Освоить тему вам помогут полезные таблицы ГОСТ.

Преимущества тяжелого бетона

Начать стоит именно с положительных сторон, за счет которых стройматериал получил большую популярность в современном строительстве. Итак, к плюсам следует отнести:

• удобный способ подачи и укладки бетона;
• долговечность;
• высокий показатель прочности после высыхания;
• доступная стоимость;
• высокий показатель плотности.

Важно! Основной тяжелого бетона является портландцемент или его модификации. Сегодня основной состава являются быстротвердеющий, пуццолановый или пластифицированный. Портландцемент выбирают в зависимости от типа будущей конструкции.

Состав стройматериала

Состав тяжелых бетонов включает в себя воду, не содержащую кислоты и примеси, портландцемент, чистый песок, наполнитель и специальные добавки. Что касается наполнителей, то здесь это плотные горные породы типа щебня, полевошпатного песка, известняка, гравия или кварцевого песка. Прочность и плотность обеспечиваются за счет определенной марки, как и обычном бетоне. Также на эти показатели влияют условия и сроки отведения, а также активность портландцемента. С составом мы разобрались, теперь стоит рассмотреть основные пропорции, которые применяются в строительстве.

Соотношения ингредиентов

Существует основной «рецепт», которым пользуются практически все строители: 1 часть цемента, 2 части песка, 4 части наполнителя и 0,8-1 части воды. Цемент должен иметь марку с высоким индексом, песок используется крупнозернистый. При необходимости соотношения меняются, но обычно мастера рассчитывают, сколько нужно цементной смеси на один кубический метр.

В таблице ниже указаны различные классы, индекс которых зависит от соотношения и количества ингредиентов:

Марки тяжелых бетонов

Тяжелый бетон можно разделить на несколько видов, которые зависят от целей применения:

• дорожный – используют на трассах и в условиях, где бетон должен эксплуатироваться при высоких нагрузках;
• гидротехнический – такой вид бетона используется в условия повышенной влажности;
• литой – в состав входят пластификаторы и цемент, который застывает гораздо быстрее, чем стандартные марки;
• железобетонный – используется для изготовления железобетонных блоков и перекрытий.

В редких случаях используют кислотоупорный, жаростойкий и высокопрочный тяжелый бетон. Что касается класса стройматериала, то этот показатель должен варьироваться между 95% и 100%. В документации ГОСТ обычно обозначается индексом 0,95. Ниже рассмотрены основные марки тяжелых бетонов, так как по ним строителям проще ориентироваться.

Индекс марки в первую очередь зависит от показателя прочности на сжатия, а также от осевого растяжения. Итак, тяжелый бетон делится на следующие марки:

• М50 и М100 – имеют низкую прочность на сжатие, поэтому используются только для работ при ландшафтном обустройстве;
• М150 – эта марка применяется для изготовления различных отмостков и стяжек;
• М200 – без этого бетона, как правило, не проводится ни одна, реставрация площадок, фундаментов и лестниц;
• М250 и М300 – оптимальный вариант по стоимости и качеству, который используется для создания монолитных блоков и других бетонных конструкций;
• М350 – прочный стройматериал, применяющийся для создания аэродромных плит;
• М400 – из тяжелого бетона этой марки строят банковские хранилища, гидросооружения, а также мосты;
• М500 и М600 – в основе строительства метро лежат именно эти марки тяжелого бетона.

Марки с более высоким значением (до 800 кгс/м²) тоже существуют, но в современном строительстве они применяются очень редко. Каждый материал для создания тяжелого бетона имеет свои параметры. Чтобы не описывать особенности каждой марки, мы сделали удобную таблицу, где указаны пропорции на бетон:

Основные характеристики бетона

Строителям известно, что бетонная смесь гораздо хуже работает на растяжение, чем сжимается. Именно поэтому при создании ЖБ изделий бетон усиливают стальной арматурой. Что касается самого раствора, то его оценивают по определенным параметрам, которые мы рассмотрим.

Водостойкость и огнеупорность

В документации ГОСТ вы встретите индексы W2-W20 – это показатель невосприимчивости бетонной смеси к проникновению воды. Мари, имеющие максимальные показатели водостойкости, применяются для возведения мостов и подводных каналов. Еще более важным показателем для тяжелого бетона является огнеупорность. При нагревании материала до 200 градусов, его прочность снижается примерно на 30%, если температура выше 500 градусов, то начинается процесс разрушения.

Устойчивость к морозам и температурное расширение

Показатель морозостойкости следует учитывать при строительстве аэропортов, дорожных и гидротехнических сооружений, а также при возведении мостов и ограждающих конструкций. Устойчивость к морозам определяется индексом F, сегодня диапазон включает в себя F50-1000.

Переходим к следующему параметру – температурному расширению, специалисты стараются сделать так, чтобы при нагревание расширение сводилось к минимуму, так как это предотвращает растрескивание бетона. В случае с тяжелыми видами коэффициент не должен превышать 0,5.

Прочность

Тяжелые бетоны имеют достаточно высокий показатель прочности на сжатие. Этот параметр обозначается индексом B 3,5-60. Что касается сжатия материала по оси, то такая характеристика в документации ГОСТ обозначается индексом М 50-1000. Пористость материала – это тоже важный показатель, который необходимо учитывать при строительстве. Если объем, занятый порами, превышает 15%, то тяжелые бетоны считаются некачественными.

Расчет состава

От расчета зависит прочность и долговечность будущей, поэтому расчетом состава тяжелого бетона должны заниматься опытные инженеры. Чтобы облегчить задачу, специалисты разработали и определили пропорции. По таблице, размещенной ниже, вы сможете определить примерное соотношение цемента (Ц), щебня (Щ) и песка (П) на бетон.

Таблица пропорций тяжелого бетона:

Как проходит замес

Замешивать тяжелые бетоны своими руками вам вряд ли придется, но процесс разобрать не помешает:

1. Готовим тару, в которой будем замешивать смесь.
2. Первым делом наливаем нужное количество воды – заметьте, при приготовлении обычного бетона первым делом в емкость помещаются наполнители.
3. Добавляем цемент, песок и наполнитель, при этом вам нужно постоянно мешать раствор.
4. Не переставая размешивать бетон, добавляем добавки и различные пластификаторы, если это предусмотрено проектом.
5. Раствор необходимо замешивать, пока вы не получите однородный состав, в котором не будет комков.

Мы кратко описали процесс ручного замешивания по ГОСТ, так как обычно для этих целей применяют специальную технику. Изготовление тяжелого бетона – это сложный процесс, которым должен заниматься опытный строитель.

Итог

Что такое тяжелый бетон и какие у него пропорции, мы уже разобрались. При необходимости, строители могут менять соотношения, чтобы получить более надежный результат. Также на просторах интернета можно встретить различное программное обеспечение, направленное на простой и быстрый расчет материалов для тяжелого бетона. В приложении указывается основные и вспомогательные компоненты, которые будут использоваться для изготовления бетонной смеси.

okbeton.ru
