Сейчас светодиоды используются довольно часто, причем в большинстве сфер. Они бывают совершенно разных типов и отличаются между собой многими факторами. Конкретно в данной статье речь пойдет о сверхярких светодиодах. Эта продукция несколько специфическая, имеет собственные плюсы и минусы и используется в определенных условиях. Все вопросы будут раскрыты далее в статье.

Общее описание

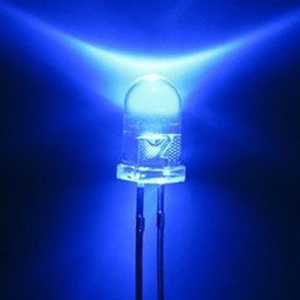

По названию продукции можно понять, что такие диоды являются источниками, дающими довольно яркое излучение. Они были разработаны для ситуаций, когда обычные ленты стандартного типа не способны обеспечить нужный уровень света. Характеристиками таких изделий позволяют часто использовать их в автомобилях.

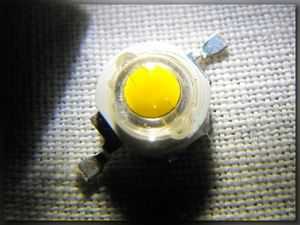

Сверхяркие светодиоды – источники света, которые имеют особенные показатели и свойства работы. Для функционирования такой продукции присущи следующие нюансы: лента экономична, дает высокий уровень свечения, имеет длительный эксплуатационный срок, позволяет использовать изделие в различных условиях.

Нужно обратить внимание на то, что часто сверхяркие диоды выпускаются с напряжением, равным 12 Вольт. Все источники данного типа функционируют на одном принципе. Изделие имеет чип, который производится из полупроводникового материала. Он покрыт специальными примесями для более эффективной работы. Вкратце: принцип функционирования заключается в том, что ток переходит с анода на катод. Одновременно с этим проходит передача напряжения лишь в одном направлении.

Цвет получаемого в результате освещения и длина волн определяются за счет того, насколько широка рабочая зона, передающая сигнал составляющим. Часто используется кремний и германий, позволяющие облегчить переход.

Светодиоды разделяются на два типа: инфракрасные, ультрафиолетовые. В их перечень входят модели как с напряжением 12 Вольт, так и другим. Подложкой выступает сапфир. Кроме такой классификации, существует еще несколько. Ниже рассмотрим их более подробно.

Типы сверхярких светодиодов

На данный момент существует популярная классификация моделей. Рассмотрим то, на какие виды делятся сверхяркие диоды.

• Cree. Изделия такого типа работают за счет особого состава, в который входят нитрид галлия и карбид кремния. Соедние их характеристик в итоге дает довольно длительный период работы самого диода. Как и все другие, этот вид потребляет немного электроэнергии (не более 12 Вольт). Зачастую, диоды используются на улице, где необходимо освещать дороги, переходы (как подземные, так и надземные), автомагистрали. Более того, их часто применяют для фонарных столбов. Чипы этих устройств оцениваются довольно дорого, так как имеют высокий уровень качества. Часто применяют такие сверхяркие светодиоды для фонариков обычного типа.
• Epistar. Диоды этого вида характеризуются небольшими размерами. Качество устройств хорошее. Имеют длительный эксплуатационный срок. В современное время используются практически везде.
• Smd. Также довольно распространены. Часто используются для наружной подсветки здания. Также могут применяться для подсветки различных предметов в помещении. Эти ленты характеризуются плотным свечением, поэтому и получили популярность во всем мире.

Используя любое из описанных изделий, нужно обязательно применять специальные драйвера, которые позволят подключить их к сети напряжением 220 Вольт. Это связано с низким потреблением ресурса (12 Вольт). Имеющийся драйвер сможет снизить нагрузку, чтобы изделие не сгорело.

Преимущества

За небольшое количество времени сверхяркие и другие диоды стали довольно популярными и востребованными в различных сферах. Причина же скрывается именно в преимуществах, которые сейчас рассмотрим.

• Изделия энергоэффективные. Среди всех имеющихся источников света данный вид считается максимально экономичным. Как правило, использование диодов позволяет снизить запросы на электричество до 80 %. Светодиод сверхяркий белый потребляет больше всего по сравнению с остальными.
• Продукт способен долго работать, не требуя особенного обслуживания или профилактического осмотра.
• Диод не сильно избирателен, что касается температурного режима. Поэтому использовать его можно в любых условиях.
• Если необходим источник света, который защищен от попадания влаги и способен выдерживать удары, то среди сверхярких диодов есть такие модели.
• При работе изделие не нагревается. Единственное, за чем необходимо следить – блок питания. Именно он принимает всю нагрузку на себя и нагревается.

Недостатки

Параметры работы изделий довольно хороши и выгодны. Однако нужно учитывать, что имеются еще и недостатки. Какие?

• Из-за того, что со временем ухудшается проводимость света, падает яркость излучения.
• Если совершается процесс изменения мощности сигнала, то чип может сгореть. Такие ситуации происходят не сильно часто, однако вероятность поломки имеется.
• К чересчур высокой температуре диоды все же восприимчивы. К каким именно показателям тепла — необходимо узнавать конкретно по отношению к приобретенной модели.
• Для того чтобы диод работал, необходимо устанавливать специальный радиатор.
• Если изделие используется в открытом пространстве, придется обеспечивать дополнительную защиту от влаги, грязи, повреждений.

Сфера использования

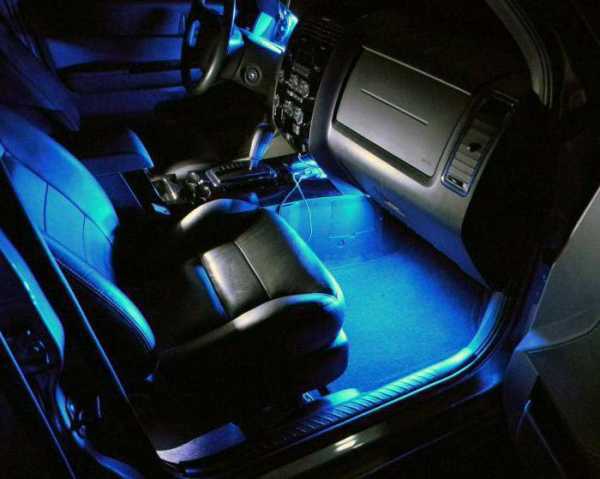

Сейчас сверхяркие диоды используются широко в промышленной сфере, рекламной, бытовой и в качестве подсветки на различных транспортных средствах. Касательно бытовой — речь идет о свечении LCD техники и других объектов. Также наиболее известный пример использования данного изделия – светофор. Светодиоды сверхяркие – для авто самый востребованный источник света.

Даже с имеющимися недостатками достаточно правильного монтажа, способного снизить минусы до минимума. Как понятно, используется данный продукт довольно много и часто, поэтому приходится говорить о его незаменимости. Такой диод с легкостью создаст нужный уровень света в доме или на улице. Главное, правильно подобрать модель.

Сверхяркие светодиоды — характеристики

Самой важной и определяющей характеристикой можно назвать рабочий ток. Из-за того, что диоды функционируют на постоянном получении ресурса, его превышение может привести к поломке всей конструкции. Средним значением сверхяркого изделия считается 15-20 мА. Ток одного из наиболее мощных диодов может достигать 1 А.

Сверхяркие светодиоды имеют различное напряжение. Оно, в зависимости от модели и назначения, может колебаться от 1.5 до 4 В. Как правило, именно этот показатель влияет на то, какой цвет излучения получается в результате. Например, низкое напряжение позволяет добиться инфракрасного цвета (1.5 В), тогда как наиболее высокое – белого (3.7 В).

Средняя мощность для довольно сильных диодов составляет 1 Вт, для стандартных изделий – 0.3 Вт.

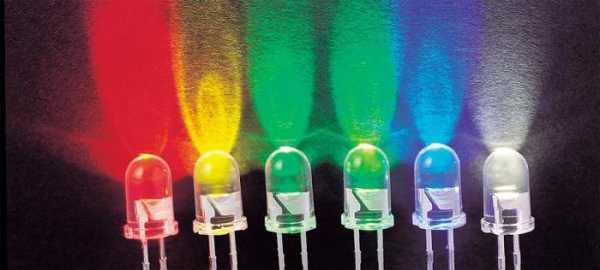

Сверхяркие изделия продаются в различных цветовых решениях. В магазинах имеются янтарные, оранжевые, синие, зеленые, красные и белые модели. Последний вариант можно найти в трех различных оттенках: холодный, теплый и средний.

Особенности монтажа

Для того чтобы сверхяркие светодиоды работали долго и выдавали яркий свет постоянно, необходимо при монтаже организовать теплоотвод. Сделать это можно при помощи радиатора. Из-за того, что основание диодов, изготовленное из полупроводников, способно проводить ток, нужно позаботиться о создании электроизоляции. Основные процессы такие же, как и при монтаже обычных изделий, поэтому проблем не должно возникнуть.

Итог

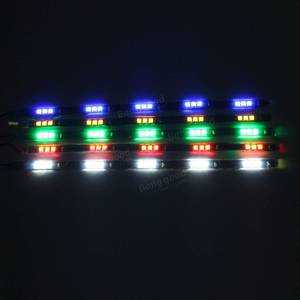

Сверхяркие диодные ленты способны создать мощное освещение при минимальном затрачивании электричества. За счет этого можно решить вопрос о сильно большом расходе средств на оплату за потребляемый ресурс. На сегодняшний день сверхяркие светодиоды являются важными, незаменимыми и значительными источниками, которые с легкостью создадут нужное освещение в любых условиях.

www.syl.ru

Об автомобильных светодиодах, какие лучше и ярче — DRIVE2

Хотел бы рассказать свой опыт использования автомобильных светодиодов вместо лампочек.
За много лет перепробовал наверное уже все что только можно.

На ваш суд представляю небольшую коллекцию светодиодов, к сожалению много фоток не влезает сюда, поэтому пример как они светят в автомобиле буду кидать в виде ссылок на запись где есть фотки.

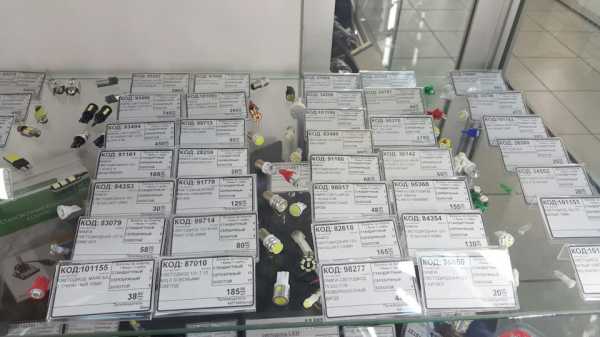

Пришло то время когда лампочки уже уходят в прошлое, и в магазинах огромный выбор светодиодов, но вот какого они качества никогда не узнаешь пока не купишь сам и не испытаешь.

Полный размер

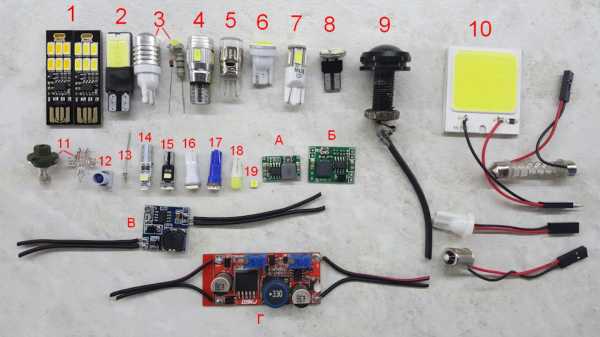

А моя коллекция выглядит так, на ней представлены светодиоды цоколей Т10 и Т5 и другие модели (о них расскажу ниже), стабилизаторы напряжения.

Полный размер

Полный размер

Полный размер

.
№1 — Это пример хороших качественных светодиодов Samsung цветовой температуры 3200к (слева) и 4300к (справа), при выборе светодиода смотрите на цвет, чем он желтее тем светодиод будет светить теплым оттенком, чем он белее тем более голубоватым.

№2 — T10 COB светодиод из китая, 6000к. Светит ярко, но только по бокам.

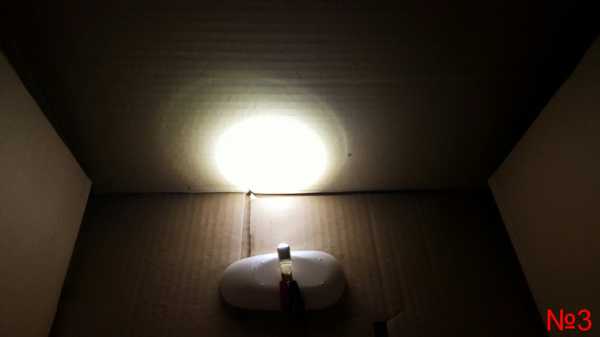

№3 — Мощный T10 Cree светодиод из китая, светит очень ярко вперед, с линзой для усиления света. В итоге в нем не правильно подобран резистор, и он дико греется, что привело к оплавлению цоколя.
Так что совет, чтобы его использовать нужно в проводку вмонтировать сопротивление мощное керамическое, на фото виден размер.

Полный размер

.
.
№4 — T10 Из китая. Диоды 5630 5000к, 6шт, 2 из них в линзе спереди. светит отлично, но через какое то время начали моргать диоды и потом он сдох. Греется дико тоже. Все из за не правильно подобранного сопротивления.

№5 — Светодиод T10 Cree 4300к, в линзе. Дорогие светодиоды, обошлись в 800р пара, светили очень долго пока один не умер, точнее умер драйвер внутри а не светодиод.
Пример на машине вот тут d-a.d-cd.net/4832f84s-480.jpg

№6 — T10 COB светодиод 5000к, внутри около 10 маленьких кристалов, заказал партию, в итоге часть светила белым, а другая часть голубоватым. какие то очень сильно грелись, а какие то нет. Так то модель хорошая, светит очень ярко, но много брака.

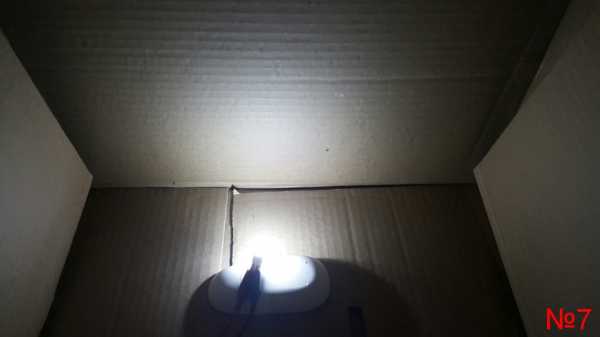

№7 — T10 Светодиод МАЯК 4300к, купил недавно, светодиоды качественные, свет белый именно, светят очень ярко. Аналог модели №4 из китая только без линзы.
В панели приборов светят вот так, вроде равномерно но голубоватым. Но ярче чем обычные лампочки.

№8 — T10 3 светодиода 5630 5000к, светят ярко, работают долго, отлично подходят для освещение номера, где не нужен супер яркий свет, но хочется что то поярче ламп и по белее.

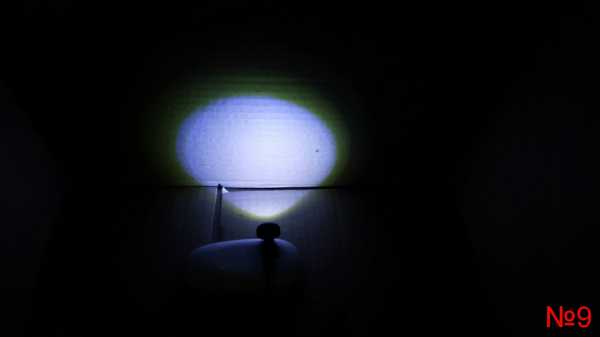

№9 — COB DRL светодиод 5500к, я такие себе поставил как DRL, светят ярко, но один минус, линза и корпус не загерметизированы, и при попадании воды (а спереди авто воды особенно много), начинают гореть. Лучше сразу новые загерметизировать шов. Пример как они светят ТУТ

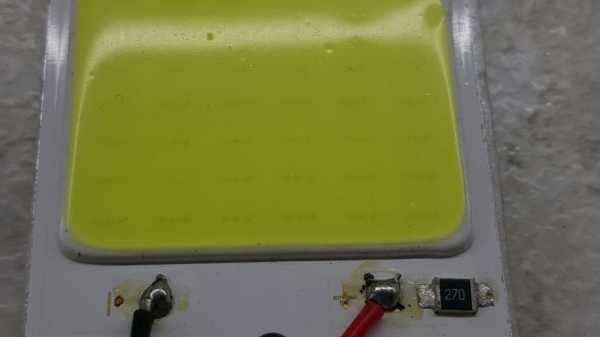

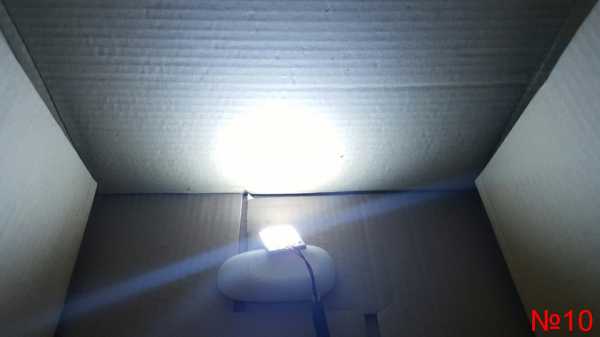

№10 — Плата с COB светодиодами, светит Очень ярко, я себе такие поставил в подсветку салона на потолке, работают уже много лет, все с ними отлично. я доволен. В комплекте много переходников под разные цоколи.
Пример установки вот ТУТ

Полный размер

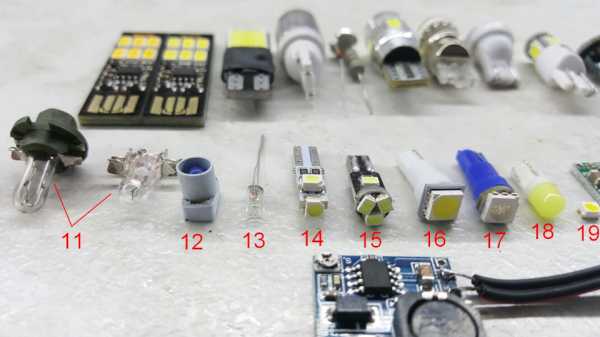

№11 — Обычные лампочки из приборки Р11-144. Слева в патроне, справа вытащенная из патрона. Лампа впаяна в контакты.

№12 — Лампочка из кнопки аварийки с светофильтром.

№13 — Лампочка для кнопок аварийки, обогрева стекла, а так же кнопок А/С и рецеркуляции для дорестайла. Наматывается на штатный патрон

№14 — T5 Светодиод 4300к, из 3х маленьких светодиодов серии 3528. Светит хорошо.

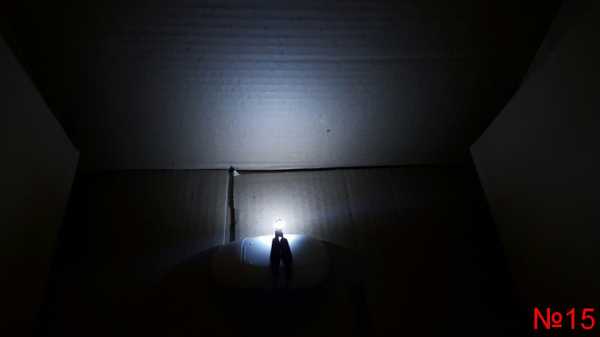

№15 — T5 Светодиод 4300к, из 5ти светодиодов серии 2835. Светят чуток ярче чем №14

№16 — T5 Светодиод 5050 5000к, хорошо светит ярко, я такие светодиоды впаял в кнопки на дорестайле.
Пример ТУТ . и еще фото тут

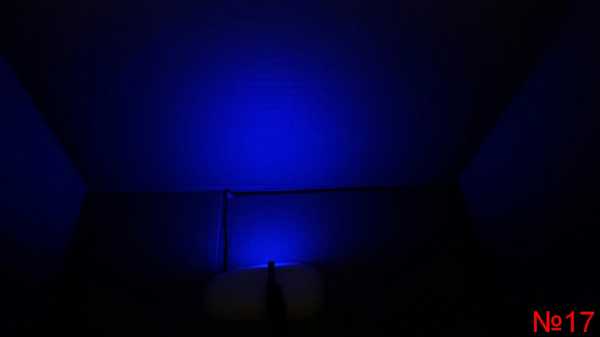

№17 — T5 Светодиод Синий, стоял у меня давно уже в окошках приборной панели на GT, и в окошках климата на Р11-144.

№18 — T5 COB Светодиод, светит очень ярко для малыша, но почему то работает не долго, начинает моргать.

№19 — Светодиод 2835, такие светодиоды использованны в платах подсветки приборной панели, отчет на Дорестайл, и Рестайл.

А еще на фото представлены стабилизаторы напряжения, если вы хотите чтобы у вас долго работали светодиоды, то врезайте их в цепь подсветки.
А, Б, и В маленькие стабилизаторы из Китая, работают отлично, на плате имеется подстроечный резистор, можно ограничить ток от 1В и до 20В.

Г — тоже стабилизатор из Китая, но он уже умеет не только ограничивать напряжение, но еще и ток в Амперах. Отличная штука.
.
.

А теперь посмотрим как светят эти все диоды, съемка приближенна к реальному эффекту как светят эти диоды.
Смотрим, сравниваем.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Если понравилось, продолжу что нибудь подобное выкладывать в будущем, какие нибудь обзоры или тесты.
Ставьте лайки, и репосты, может кому то покажется полезна статья.

www.drive2.ru

Самые яркие и мощные светодиоды от компании Cree

Основанная в 1987 году в Соединённых Штатах Америки (США) компания Cree, взяла курс на создание полупроводниковых приборов на базе карбида кремния (SiC) и нитрида галлия (GaN). Совместная работа с японскими коллегами способствовала быстрому развитию новой технологии и как результат, появлению первых мощных светодиодов серии XLamp. В 2006 году разработчиками был взят рубеж в 100 лм/Вт, в 2010 г – 200 лм/Вт, а в 2012 г – 250 лм/Вт, преодолев очередной теоретический максимум для кристаллов данного типа. Сегодня Cree удаётся регулярно доказывать теоретикам неисчерпаемые возможности в совершенствовании твердотельных источников света.

Кроме всемирно известных XLamp, американская корпорация удерживает лидерские позиции в производстве слаботочных сверхъярких светодиодов High-Brightness, которые не менее востребованы в конструировании электронной техники. Продукция Cree не ограничена светоизлучающими диодами. В её лабораториях успешно реализуют проекты по созданию высоковольтных диодов Шоттки и СВЧ полевых транзисторов.

Мощные светодиоды

Сделав несколько новаторских открытий за последние 5 лет и предложив миру новые модели светодиодов и светодиодных COB матриц, компании Cree и сейчас удается повышать мощность и эффективность своей продукции. Первая группа светодиодов представлена мощными образцами серии XLamp, которая состоит из нескольких семейств, отличающихся технологией производства, форм-факторами и некоторыми техническими параметрами. В серии XLamp можно выделить две большие группы светоизлучающих диодов: однокристальные и многокристальные.

Однокристальные

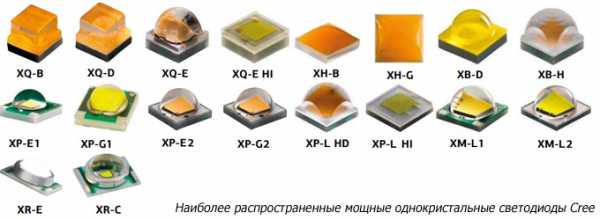

Однокристальные светодиоды Cree являются самыми малогабаритными представителями семейства XLamp. Обладая высокой плотностью и интенсивностью свечения, геометрические размеры LED серии XQ составляют 1,6х1,6 мм. Светодиоды данной серии изменили представление о стандартном шаблоне распределения светового потока, направив его ближе к краям. Такой инновационный подход позволяет реализовывать светильники с широким углом свечения, затрачивая меньшее количество светодиодов. Угол свечения LED серии XQ лежит в пределах 100–145°. Одной из последних разработок компании Cree — светодиоды XQ-E High Intensity. Американским инженерам удалось выжать из кристалла крошечного размера мощность в 3 Вт, преобразовав её в световой поток 334 Лм.

Вся линейка светоизлучающих диодов, построенная на одном кристалле, имеет превосходную цветопередачу (CRI 70–90).

Многокристальные

Достигнув отметки в 3000 мА, производители твердотельных источников света стали наращивать мощность путём увеличения напряжения. Американская компания Cree достигла больших результатов и в этом направлении, предложив миру новые стандарты напряжения питания LED. Cree предлагает несколько серий многокристальных светодиодов, рассчитанных на питание от 6 до 72 вольт. Все многокристальные SMD светодиоды с белым свечением от компании Cree можно разделить на три большие подгруппы: с высоким напряжением питания, мощностью до и свыше 4 Вт. В отдельные подгруппы многокристальных светоизлучающих диодов относят мощные COB матрицы, цветные и Royal Blue светодиоды.

До 4 Вт

Линейку светодиодов на нескольких кристаллах, суммарной мощностью до 4 Вт, представляют 6 светоизлучающих диодов в корпусах: MX и ML. По техническим параметрам их объединяет угол свечения, равный 120°, и два возможных цветовых оттенка: холодный и теплый белый. В серии MX найден компромисс между светоотдачей и потребляемой мощностью. Увеличив напряжение питания, разработчикам удалось добиться высокой надёжности без снижения качества света.

Светодиоды серии ML и MX позиционируется на рынке как приборы со средней ценовой стоимостью.

Свыше 4 Вт

Не останавливаясь на достигнутом, Cree продолжила «гонку за люменами» и презентовала новое поколение многокристальных светодиодов мощностью более 4 Вт. Кристаллы серии MT-G – самые крупные представители группы, имеют мощность до 25 Вт. Новинкой от Cree стали светодиоды серии XHP (Extreme High Power), которая представлена 4 моделями. Самый крупный представитель изготовлен в корпусе 7х7 мм и, потребляя 12 Вт, отдаёт 1710 лм. Появление XHP дало толчок развитию новых осветительных конструкций с меньшими затратами на вторичную оптику и систему охлаждения.

Высокого напряжения питания (12–46 В)

Высоковольтные светодиоды HVW (High-Voltage White) от Cree – это тандем огромного светового потока и небольшого размера корпуса. Имея компактные габариты, они на порядок превзошли светодиодные сборки, благодаря чему стали применяться в производстве ламп-ретрофитов. Лампы с цоколем Е14, Е27 на основе HVW имеют высокий КПД, меньшие габариты драйвера и радиатора, чем аналоги на низковольтных светоизлучающих диодах.

Цветные

Параллельно с модернизацией белых светодиодов, Cree наращивает потенциал цветных LED, которые пользуются спросом в декоративной подсветке интерьеров, внешней подсветке архитектурных объектов и в искусственном освещении растений. Серия XP-E с широким выбором цветов характеризуется высокой светоотдачей в корпусе 3,45х3,45 мм. Серия XQ-E имеет ещё меньшие размеры 1,6х1,6 мм, чем привлекла внимание растениеводов. Компактность и отсутствие куполообразной линзы XQ-E HI позволяет получить направленный пучок света, необходимый для эффективного роста тепличных растений. LED серии MC-E RGB+W и XM–L RGB+W обладают регулировкой цветовой температуры и яркости, а также возможностью излучения холодного белого света.

Royal Blue

Светодиоды XLamp Royal Blue от Cree сведены в отдельную группу ввиду своих конструктивных особенностей, а именно, технологии «удалённого люминофора». Её суть состоит в нанесении люминофора не на кристалл, а на внутреннюю поверхность вторичной оптики. В результате формируется высокоэффективный пучок света с узким «глубоким синим» спектром излучения. Производство XLamp Royal Blue осуществляется в стандартных корпусах XP, XR, XQ, XB, XT, ML и отличается меньшей себестоимостью.

COB матрицы

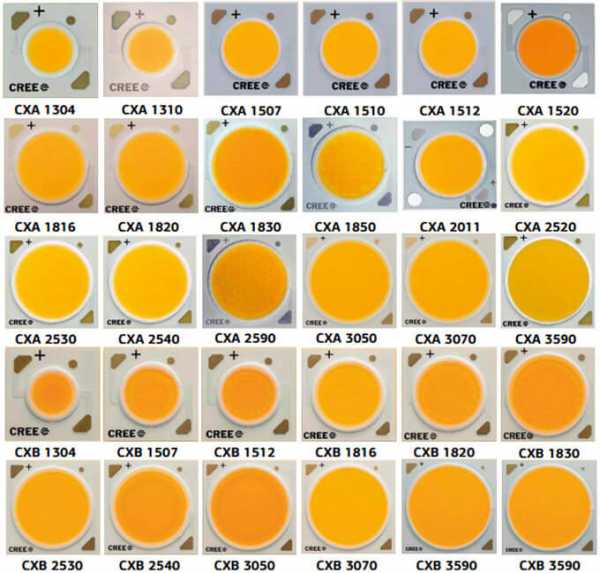

Технология COB (Chip-on-Board) продолжает совершенствоваться, наращивая мощность за счет совершенствования технологий и увеличения плотности монтажа светодиодов. Компанией Cree линейка COB представлена сериями CXA и CXB. Размер самой большой матрицы CXA равна 34,85х34,85 мм, а её световой поток составляет 12000 лм. Усовершенствованные матрицы CXB изготавливают на новой платформе CS5, но полностью взаимозаменяемы с CXA. Например, специализированный светодиод CXB 3590 Studio – новое поколение линейки COB с индексом CRI больше 95, предназначенный для построения фотоаппаратуры.

Светодиоды High-Brightness

Сверхъяркие светодиоды Cree составляют вторую крупную группу — High-Brightness, представители которой отличаются малой величиной тока от 20 до 70 мА. В группе выделяют 4 линейки светодиодов, которые отличаются вариантом исполнения. Благодаря такой унификации производителям удаётся конструировать конструкции разного форм-фактора и назначения.

PLCC

Линейка PLCC от компании Cree состоит из светодиодов, предназначенных для поверхностного монтажа. Независимо от цвета свечения их собирают на одном или нескольких кристаллах. В линейке представлен большой ассортимент светоизлучающих SMD диодов разных цветов и размеров. Среди новинок стоит выделить RGB диод CLYBA-FKA в корпусе PLCC-6, которые применяют в формировании табло с бегущей строкой.

P4

Следующий представитель сверхъярких светодиодов – SuperFlux, более известный под названием «Пиранья». Корпус из эпоксидного компаунда квадратной формы с вогнутой, выпуклой или овальной линзой равномерно распределяет световой поток под заданным углом рассеивания. Четыре металлических вывода гарантируют надёжность крепления в условиях повышенной вибрации. LED P4 от Cree устанавливают в прожекторах, сигнальных огнях авто и пр.

Круглые

Новое поколение круглых слаботочных светодиодов от Cree обеспечивает превосходное свечение. Их корпус выполнен из оптической эпоксидной смолы диаметром 5 мм. Потребляемый ток составляет всего 20 мА. Цветные круглые светодиоды имеют несколько модификаций, различных по силе света и углу свечения. Белые C535A-WJN и C503D-WAN выпускаются без стопперов, остальные модели оснащены ограничителями на выводах.

Овальные

Производство овальных светодиодов ориентировано на создание LED-экранов больших габаритов, что востребовано при создании рекламных щитов во всем мире. Овальные светодиоды Cree отличаются размером корпуса в 4 мм. Их уникальная конструкция позволяет излучать свет в двух направлениях: по оси X и по оси Y, что отображено в технических характеристиках. Наравне с круглыми аналогами они рассчитаны на ток 20 мА, устойчивы к солнечному свету, перепаду температур и влажности. Овальные светодиоды имеют меньшую силу света из-за большого угла рассеивания.

Американская компания Cree более чем на три четверти обеспечивает мировую потребность в карбиде кремния, пригодном для производства полупроводников, в том числе и светодиодов. Имея полный производственный цикл от выращивания кристаллов до создания светильников, корпорация прямо или косвенно участвует в техническом перевооружении осветительных систем многих предприятий мира.

Снижение себестоимости мощных светодиодов и уменьшение промежутка между разработкой и серийным выпуском – два неоспоримых факта, подтверждающих надёжность сотрудничества с Cree. Компания работает в соответствии с директивой RoHS, которая ограничивает содержание вредных веществ в продукции, поставляемой на рынок.

ledjournal.info

KIA Ceed SW Turbo+, Dakar Yellow › Бортжурнал › Сверх яркие светодиоды в габариты CEED SW.

Продолжение ЭТОЙ темы.

Долго искал сверх яркие светодиоды (cree/cob чип) которые подойдут для фар ceed (напомню диаметр отверстия в фарах всего ~12мм). В Украине таких не видел, наконец появилась возможность заказать напрямую из Китая. И тут началось — как оказалось существует огромная масса различных моделей с цоколем T10, отличаются они мощностью, яркостью, длинной, диаметром/шириной корпуса, а самое трудное, что выбирать приходится лишь по фото и описанию на сайтах, когда речь идет за 0,5мм это «весело».

Перебрав сотни вариантов, остановился на одной модели, в описании значилось — 7,5Вт; ширина 11,5мм (самое главное!) правда иденьичные фотографии встречались и у других продавцов с описанием в 12, а то и 13 мм… Реальные размеры прикидывал даже в редакторе, решил таки заказать.

Сегодня светодиоды приехали. Первым делом замеры штангенциркулем! 🙂 Действительно 11,5мм!

Теперь главное очень аккуратно вынуть старые светодиоды/лампы (которые стоят в фарах) т.к. был прецедент, один светодиод при снятии выпал в фару, пришлось ее снимать и долго мучатся доставая диод ((
Перед установкой новых диодов для надежности следует поджать контакты в патроне. Т.к. светодиоды довольно длинные вставлять их надо очень аккуратно (под крышкой в фаре очень мало места для маневров), но главное, что по длине они влезли без проблем.

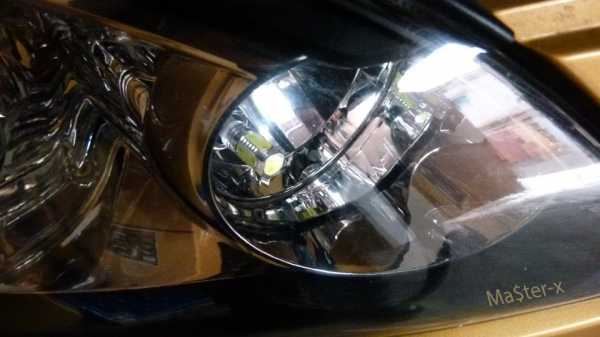

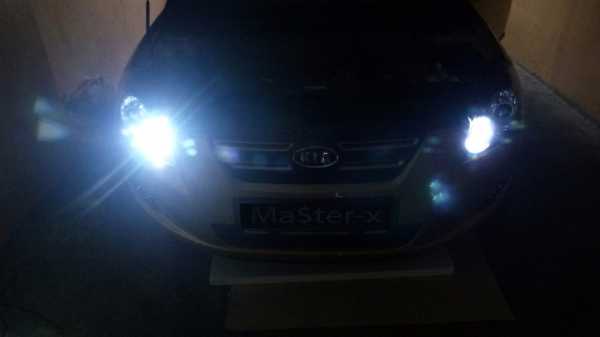

Для наглядности сделал фото – в левой фаре стоит новый светодиод 7,5Вт, в правой старый (когда-то был самым ярким на рынке, да и сейчас ярче любой лампы t10), хочу заметить что АКБ сильно разряжено (11,8В) поэтому светодиоды светят слабее чем должны.

В общем светят очень ярко, на улицу не выезжал, но и днем должны светить заметно, думаю можно использовать и как DRL, хотя лучше установить полноценные дневные ходовые огни…

ps сегодня ездил по трассам не включая ближний, у некоторых авто ближний кажется тусклее.

******
Фото днем —

С ~7 метров

С ~30 метров

******

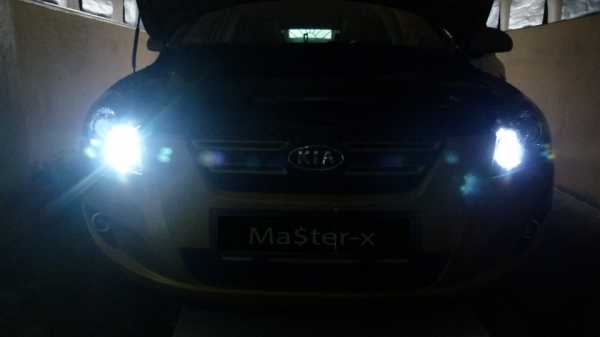

Ночью светят очень ярко, никто не верит, что это габариты, а не ближний свет!

www.drive2.ru

Светодиоды для фонариков – обзор видов и характеристики

При приобретении либо сборке новых светодиодных фонариков непременно следует обратить внимание на используемый светодиод. Если фонарь вы приобретаете только для подсветки темной улицы, то тут выбор огромный – выбираем любой с ярким светодиодом белого свечения. Но если вы хотите купить портативное осветительное устройство с характеристиками под более сложные задачи, тут важным моментом является выбор соответствующего светового потока, то есть способность прибора освещать большое пространство с помощью мощного луча.

Главные характеристики

Светодиоды отвечают за качество света, которое излучает фонарь. Стабильность освещения зависит от множества характеристик, среди которых – ток потребления, поток света и цветовая температура. Среди законодателей моды стоит отметить фирму Cree, в ее ассортименте можно обнаружить очень яркие светодиоды для фонарей.

Современные карманные модели создаются на единственном светодиоде, мощность которого достигает 1, 2, либо 3 Вт. Указанные электрические характеристики – это свойства различных моделей светодиода от известных марок. Интенсивность световых лучей или световой поток – это показатель, который зависит от типа светодиода и компании-изготовителя. Фирма-производитель также указывает в характеристиках количество люмен.

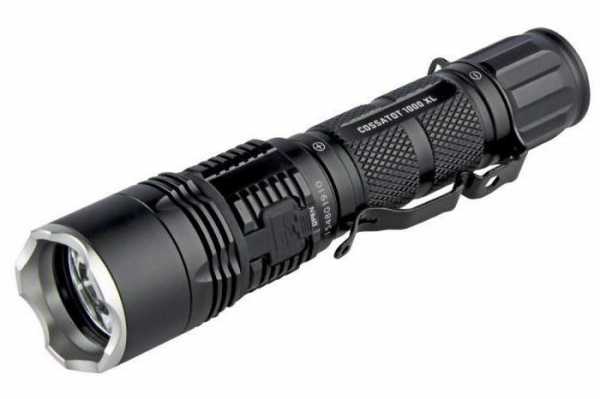

Мощный ручной фонарик

Этот показатель напрямую соотносится с цветовой температурой света. Светоизлучающие диоды могут излучать световой поток, достигающий 200 люмен на 1 ватт, и производятся сегодня с разной температурой для свечения: тепло-желтоватый или холодно-белый.

В фонарях с теплым белым оттенком излучение является приятным для человеческого глаза, однако они светят менее ярко. Свет с нейтральной температурой цвета эффективным образом дает возможность рассмотреть наиболее маленькие элементы. Холодно-белое освещение обычно свойственно для моделей с огромной дальностью светового луча, однако при длительной работе может раздражать глаза.

Если температура достигает примерно 50 °C, то срок эксплуатации кристалла может быть до 200 000 часов, однако это не оправдывается с экономической точки зрения. По этой причине многие компании выпускают продукцию, которая способна выдержать рабочую температуру до 85 °C, при этом удается сэкономить на охлаждении. Из-за превышения отметки в 150 °C техника может вовсе выйти из строя.

Индекс цветопередачи является качественным показателем, который характеризует свойство светодиода освещать пространство, при этом нет искажения настоящего оттенка. Светодиоды для фонариков с характеристикой источника цветопередачи в 75 CRI и более – это хороший вариант. Важный элемент светодиода – это линза, благодаря которой задается угол рассеивания световых потоков, то есть определяется дальность свечения луча.

В любой технической характеристике светодиода непременно отмечается угол излучения. Для любой из моделей данная характеристика считается индивидуальной и обычно варьируется в диапазоне от 20 до 240 градусов. У мощных светодиодов для фонарей угол достигает примерно 120 °C, и в основном в комплектацию входит отражатель и дополнительная линза.

Типы светодиодных фонарей

Хотя на сегодняшний день можно наблюдать сильный скачок в производстве мощных светодиодов, состоящих из множества кристаллов, мировые марки все еще выпускают светодиоды с меньшей мощностью. Производятся они в небольшом корпусе, который не превышает 10 мм в ширину. При сравнительном анализе можно заметить, что один такой мощный кристалл имеет менее надежную схему и угол рассеивания, чем одновременно пара подобных элементов в единственном корпусе.

Не лишним будет напомнить о четырехвыводных светодиодах «SuperFlux», так называемой «пиранье».  У этих светодиодов для фонариков улучшенные технические характеристики. Светодиод «пиранья» обладает следующими основными преимуществами:

1. равномерным образом распределяется поток света;
2. не нужно отводить тепло;
3. более низкая цена.

Типы светодиодов

На сегодняшний день на рынке доступно множество фонарей с улучшенными свойствами. Самыми востребованными считаются светодиоды от фирмы Cree Inc.: XR-E, XP-E, XP-G, XM-L. Сегодня популярны также новейшие XP-E2, XP-G2, XM-L2 — их в основном применяют в некрупных фонарях. А вот, к примеру, светодиоды Cree MT-G2 и MK-R от фирмы Luminus получили широкое применение в огромных моделях поисковых фонарей, которые могут работать одновременно от пары аккумуляторов.

К тому же светодиоды принято различать по яркости — существует специальный код, благодаря которому можно сортировать светодиоды по этому параметру.

Типы светодиодов для фонариков

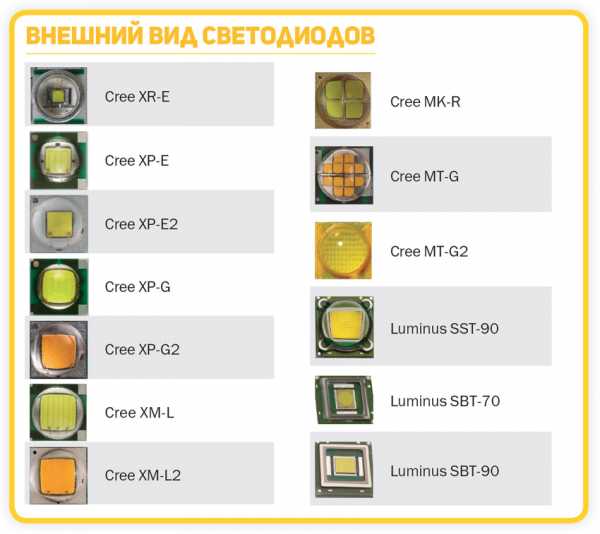

При сравнении одних диодов с другими стоит обратить внимание на их габариты, а вернее, на участок светоизлучающих кристаллов. Если участок такого кристалла небольшой, значит, легче сосредоточить его свет в узенький луч. Если же хотите от светодиодов XM-L получать неширокий луч, то необходимо будет применять очень большой отражатель, что отрицательно влияет на массу и габариты корпуса. А вот с небольшими отражателями на подобном светодиоде выйдет довольно эффективный карманный фонарик.

Область применения светодиодов

В основном потребители при подборе фонарей выбирают модели с максимальным лучом свечения, но во многих случаях им такой вариант не нужен. Во многих случаях подобный инвентарь применяется для того, чтобы осветить близлежащую местность либо объект, который находится на удалении не больше 10 000 м. Дальнобойный фонарик светит на 100 м, хотя во многих случаях довольно узким лучом, плохо освещающим окружающий участок. В итоге при освещении подобными осветительными приборами удаленного объекта пользователь не заметит те объекты, которые располагаются в непосредственной близости от него.

Рассмотрим сравнение тональности света, который дают светодиоды: теплый, нейтральный и холодный. При подборе соответствующей температуры света фонарика необходимо принимать во внимание следующие важные моменты: светодиоды с теплым свечением могут минимально искажать цвет освещаемых объектов, однако у них меньшая яркость, чем у светодиодов нейтрального спектра.

При выборе мощного поискового либо тактического фонаря, где важным моментом является яркость прибора, рекомендуется подбирать светодиод с холодным спектром света. Если же фонарик необходим для быта, туристических целей или для применения в налобной модели, то тут важное значение имеет грамотная цветопередача, а значит, светодиоды с теплым светом окажутся более выигрышными. Нейтральный же светодиод является золотой серединой по всем характеристикам.

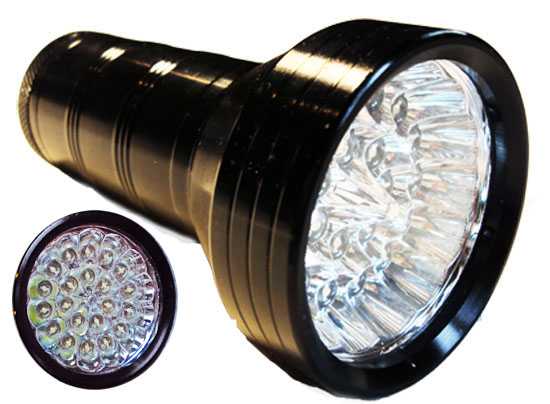

Фонарик с ярким свечением

Не принимая во внимание самые дешевые фонари, у которых есть лишь одна-единственная кнопка, у многих фонарей имеется пара режимов работы, среди которых режимы «стробоскоп» и «SOS». У небрендовой модели есть следующие варианты работы: самый высокий показатель мощности, средняя мощность и «стробоскоп». К тому же средняя мощность в основном равняется 50% самой высокой яркости света, а самая низкая – 10%.

Брендовые модели имеют более сложное строение. Тут управлять режимом работы вы можете с помощью кнопки, вращения «головки», поворотами магнитных колец и сочетанием всего перечисленного выше.

Реклама:

Cверхмощный налобный фонарь Boruit. Для освещения на рыбалке, на охоте и в хозяйственных работах.

Узнать подробности.

lampagid.ru

Сверхяркие светодиоды: особенности и характеристики

С целью повышения рейтинга продаваемой продукции, а также увеличения продаж, производители и маркетологи взяли на вооружение термин «сверхяркий светодиод». Отсутствие каких-либо норм и стандартов даёт право применять его ко всем видам современных светодиодов без исключения.

Немного теории

Понятие «сверхяркий светодиод» возникло в 90-х годах прошлого века, когда были изобретены дешёвые синие и белые светоизлучающие диоды, световой поток которых стал в несколько тысяч раз больше, чем у диффузных аналогов. Сегодня технология производства кристаллов продолжает совершенствоваться, что наглядно демонстрирует ежегодный рост светоотдачи.

Световая отдача серийно выпускаемых светодиодов перешагнула рубеж в 100 лм/Вт, а в лабораторных образцах достигает 140 лм/Вт. И это не предел. Получается, что каждый вновь изобретенный кристалл светит ярче своего предшественника, а значит, может называться сверхярким.

Разновидности

Чтобы внести ясность в постоянно прогрессирующий рынок светодиодной продукции, было решено разделить все светодиоды на группы и серии. Основным критерием такого деления является потребляемая мощность. Например, крупнейший производитель светодиодов в США, компания Cree, разделяет всю свою продукцию на две группы. В первую группу вошли мощные светоизлучающие диоды (XLamp) с потреблением более 300 мА (1 Вт), а во вторую – сверхяркие светодиоды (High Brightness), потребляющие до 0,5 Вт, но обладающие высокой светоотдачей. Группа сверхярких светодиодов Cree насчитывает несколько семейств, наиболее известными из которых являются PLCC, P4, известные как пиранья, а также светоизлучающие диоды в круглом корпусе с диаметром в 5 мм.

Другие компании-изготовители также придерживаются определённой градации, в которой есть место сверхярким светодиодам. Как правило, они образуют группу элементов малой и средней мощности. Компания Samsung известна на российском рынке своими высокоэффективными smd 5630 серии 541, а также smd 2835 серии 228F. Линейка сверхярких светодиодов Lumileds состоит из серий: Luxeon 3014, Luxeon 3020, Luxeon 3030.

Технические характеристики

Ввиду разнообразия моделей, рассматривать все технические характеристики не имеет смысла. Всем светодиодам, в том числе и сверхярким, присущи одни и те же параметры, которые подробно описаны в данной статье. Поэтому кратко затронем только основной важных параметр и рассмотрим несколько наиболее популярных моделей.

Основной технической характеристикой сверхяркого светодиода средней мощности является световой поток (лм). Среди параметров слаботочных моделей вместо него часто фигурирует сила света (кд).

Например, двухвыводные круглые светодиоды от Cree серии С503 с минимальным углом свечения 15° характеризуются силой света 11-40 кд, что примерно в 10 тыс. раз больше, чем у советского АЛ307. Светодиоды с такой яркостью, измеренной при токе в 20 мА, поистине заслуживают звания High Brightness.

Дополнительно увеличить световую отдачу (силу света) можно при помощи оптического коллиматора.

Всем известные четырёхвыводные P4-пиранья, от компании Cree, обладают световым потоком в 5–8 лм (I=70 мА) с углом свечения 40-120°. Несколько лет назад это считалось огромным достижением. Размещенные в квадратном корпусе со встроенной линзой и, благодаря устойчивости к вибрации, они до сих пор находят применение.

Семейство PLCC является самым многочисленным из группы сверхярких светодиодов от Cree и насчитывает более 20 моделей. Весь модельный ряд предназначен для поверхностного монтажа и отличается высокими цветовыми характеристиками (разнообразием бинов). В самой яркой модели (однокристальный белый PLCC-4) световой поток равен 7 лм при номинальном токе 30 мА. За рубежом PLCC часто используются в архитектурном освещении.

Белые яркие SMD светодиоды от Samsung серии 541 с углом рассеивания 120° способны произвести до 38 лм при токе 65 мА. Не отстаёт от них и продукция Lumileds. Например, линейка Luxeon 3030 выделяется световым потоком 72–109 лм, в зависимости от цветовой температуры. Стоит учесть, что столь высокие значения светоотдачи Luxeon 3030 измерены на токе 120 мА.
