Закладная для откатных ворот своими руками – Откатные ворота своими руками: монтаж закладной, фундамент

Откатные ворота своими руками: монтаж закладной, фундамент

Монтаж закладной откатных ворот — посильная задача для современного мужчины, которую можно выполнить своими руками. Для этого нужен стальной швеллер шириной 16 сантиметров и длиной два метра, прутки арматуры, два кубометра бетона и желание сделать всё без посторонней помощи.

Подготовка котлована

Желание жить красиво в собственном доме на своём земельном участке, огороженном глухим забором, в человеке неистребимо. Но в любом заборе, даже очень высоком и прочном, кроме обычной калитки необходимы ещё и ворота.

Предпочтительный в данном случае вариант – ворота откатные. Они удобны, потому что на них проще всего установить электронный механизм дистанционного открывания и закрывания и быть уверенным в своевременном его срабатывании каждый раз, когда это будет нужно.

Установка откатных ворот имеет свою особенность, которую обязательно надо учитывать при строительстве. Она заключается в необходимости закладки под них особого фундамента. На профессиональном языке строителей такой фундамент называется «закладная под раздвижные ворота».

Монтаж закладной можно поручить специалистам, и они за сравнительно небольшие деньги выполнят эту работу для вас, вам останется только проконтролировать её качество, но им за работу придётся платить, а если всё это сделать своими руками, получится намного дешевле. В любом случае, будете вы заниматься этим самостоятельно или доверитесь специалистам, разбираться в сути поставленной задачи вы должны.

Как и при закладывании любого другого фундамента, его возведение начинается с рытья котлована. Котлован – слишком сильное выражение. В действительности – это всего лишь яма, которая должна соответствовать следующим параметрам:

  • длина – половина ширины ворот;
  • ширина – не менее 40 см;
  • глубина – 20 см ниже точки промерзания грунта.

Если эти параметры будут соблюдены, они станут надёжной гарантией стабильной работы ваших ворот.

Важно!  Точка промерзания грунта для Московской области и некоторых других областей средней полосы России составляет 1,5 метра.

Обычно ширина ворот редко бывает больше четырёх метров. В такой проём легко пройдёт любое транспортное средство: и легковой автомобиль, и гружёный КамАЗ. Поэтому делать более широкий проём сдвижных ворот нецелесообразно. Если их ширина будет именно четыре метра, то длина котлована под закладку для ворот должна быть не больше и не меньше двух метров.

Следовательно, ширина так же не должна выйти за пределы сорока сантиметров. Вырыть яму длиной 2 м., шириной 40 см. и глубиной более полутора метров – не самая простая задача. Привлечение спецтехники в виде экскаватора для столь мизерного фронта работ не только нецелесообразно, но и чревато непоправимыми последствиями. Так что все земляные работы придётся выполнять вручную обычной лопатой.

Монтаж закладной рамы

Фундамент для откатных ворот.

После того, как будет вырыт котлован, монтируется закладная. Очерёдность этих операций значения не имеет – закладную раму можно сделать заранее. Монтаж закладной рамы своими руками потребует:

  • швеллеры 2 шт. шириной 160 мм длиной два метра;
  • профильные трубы 2шт. длина 170 см;
  • прутки арматуры.

Арматура и профильные трубы привариваются к швеллерам, таким образом создаётся скелет всей конструкции. После этого рама считается готовой, и её можно поместить в котлован. Однако прежде чем это будет сделано, под будущий фундамент следует подложить подушку из гравия и песка и сделать опалубку.

Подушка предохраняет закладную от возможных деформаций и разрушения вследствие промерзания грунта. Сначала на дно котлована насыпается слой гравия. Его толщина должна быть не менее пятнадцати сантиметров. Затем слой гравия необходимо выровнять и утрамбовать. Сверху на него насыпается такой же слой песка (те же пятнадцать сантиметров), разравнивается и утрамбовывается. Теперь на готовую подушку устанавливается арматурная рама.

Заливка фундамента

После установки арматуры котлован заливается бетоном. В его состав входят четыре компонента:

  • цемент;
  • гравий;
  • песок;
  • вода.

Монтаж фундамента для откатных ворот, как для любого другого подобного сооружения, требует много бетона. Для монтажа закладной под четырёхметровые ворота нужно не менее двух кубометров. Марка бетона большого значения не имеет, но по соотношению таких показателей, как цена и качество, целесообразнее всего использовать бетон марки М 250.

Для того чтобы из цемента, гравия, песка и воды получить бетон, надо смешать их в бетономешалке в соответствии со следующей рецептурой:

  • цемент марки М400 – 664 кг;
  • гравий – 2160 кг;
  • песок мелкодисперсный – 1410 кг;
  • вода – 440 л.

Полученная смесь заливается в опалубку котлована, после чего бетон должен застыть и высохнуть.

Фундамент, закладываемый для откатных ворот своими руками, монтируется так, чтобы швеллер, к которому будет крепиться основание ворот, находился на нулевом уровне по отношению к земле или чуть выше, если предполагается, что поверхность земли рядом с воротами будет вымощена плиткой. В этом случае нулевая точка сдвигается вверх, на уровень плитки.

Важно! Для нормального функционирования механизма ворот нужно, чтобы их основание было выровнено по уровню в горизонтальной плоскости. Чем точнее выровнено основание, тем надёжнее будет работа механизма ворот.

rusolymp.ru

Фундамент под откатные ворота: поэтапная технология изготовления

Несмотря на то, что фундамент под откатные ворота – сооружение несложное, подходить к нему надо с профессиональной стороны. Ведь данный тип ворот имеет большой вес. Но самое главное, что вся масса сооружения действует не только в вертикальном направлении. Действует она и в горизонтальном, когда происходит перемещение конструкции на открытие или закрытие. Плюс ко всему фундамент держит собой несущие балки консольного типа, на которых и устанавливаются ворота.

Как правильно сделать?

В принципе, сам процесс включает в себя все те же операции, которые входят в закладку фундаментов любого типа:

  1. Подготовка траншей или скважин.
  2. Изготовление и закладка армирующего каркаса.
  3. Заливка бетонного раствора.

Конечно, устройство фундамента для откатных ворот (сооружаемого своими руками ) это несколько отличительных особенностей, связанных в первую очередь с установкой закладной. По сути, закладная деталь – это металлический профиль, по которому будет перемещаться откатные ворота. А точнее, ролики, на которые упирается воротное полотно.

Поэтому, возвращаясь к вопросу, как правильно сделать фундамент, надо сразу оговаривать, какой стальной профиль использовать для закладной, и как его правильно укладывать в подготовленную траншею. Чаще всего для этого используется швеллер. Одна из полок которого и будет плоскостью для перемещения роликов.

Длина закладной должна, как минимум, равняться ширине воротного проема или длине самих ворот.

Выбираем тип

Фундамент для откатных ворот – это два типа используемых конструкций: ленточный или столбчатый с ростверком. В качестве ростверка используется лента мелкозаглубленного вида. Оба варианта – это монолитные конструкции, которые заливаются бетоном. Иногда вместо монолитных столбов устанавливаются винтовые сваи, изготовленные из стальной трубы, к концу которой приварен винтовой конус.

Правильно сделать выбор в пользу того или иного сооружения – это значит, определиться с типов грунта на строительном участке. В принципе, выбор будет очевиден, если принять во внимание, какой фундамент был заложен под основной дом. То есть, в основу выбора закладывается прочность основания грунта.

Но тут может вмешаться экономия денежных средств, потому что свайно — монолитный фундамент дешевле ленточного. К тому же по трудоемкости проводимых строительных операций свайный легче.

Схема

Самая простая схема у ленточной конструкции. По сути, это траншея с шириною 50 — 60 см, глубиною ниже уровня промерзания грунта на 20 — 30 см. Ее придется выкопать своими руками с помощью лопат, выровняв дно и стенки.

Со свайным фундаментом немного сложнее.

Здесь придется точно рассчитать количество столбов и расстояние между ними. Хотя чисто схематично они будут располагаться на одной линии. То есть, получается в обоих случаях, что схема фундаментов под откатные ворота – это прямолинейный отрезок длиною, равный ширине проема.

При этом надо четко понимать, что элементы и сама конструкция ворот – это несколько вариантов, от которых зависит длина фундамента. Выше уже упоминалось о роликах, которые будут двигаться по плоскости стального профиля. Так вот эта конструкция называется рельсовой, в которой ролики являются частью ворот. Для нее фундамент заливается длиною, равной длине ворот или ширине проема.

Если используется конструкция с консолью, то ролики являются частью двигательной системы (электродвигатель и редуктор). Под такие ворота заливается фундамент длиною в половину ширины проема. Но в том и другом случае к устройству фундамента для откатных ворот надо подходить с одинаковой позиции.

Земляные работы

В первую очередь проводится разметка по грунту, где определяется месторасположение фундаментной конструкции. Далее при помощи лопат откапывается траншея свыше обозначенными параметрами. Напомним еще раз:

  1. Глубина – ниже промерзания грунта.
  2. Ширина в пределах 50 — 60 см.
  3. О длине ямы было сказано.

Если принято решение сооружать свайный фундамент, тогда надо определить нагрузку от ворот на столбы. То есть, рассчитывается вес самих ворот. Все будет зависеть, из каких материалов они были собраны. Но, как показывает практика, чаще всего для этого используются столбы диаметром 10 — 20 см с расстоянием между стойками в пределах 1 — 2 м. Поэтому начинать работу надо с сооружения скважин. Лучше это делать садовым буром, только надо правильно выбрать его диаметр.

Если решено установить металлические сваи винтового типа, тогда надо учитывать  ширину фундамента с учетом габаритов и размеров ворот. В этом случае под шириной подразумевается ширина ростверка. Чем массивнее ворота, тем ширина ростверка фундамента под ворота должна быть больше.

Установка закладной и заливка бетоном

Что касается закладной конструкции, то, как уже было сказано выше, для этого чаще всего используют металлические швеллера. Здесь есть один нюанс, который касается размеров этого стального профиля.

 Если монтируется швеллер под номером 20, то его будет достаточно уложить в фундаментную конструкцию, прикрепив к армирующему каркасу.

Можно уложить два швеллера под номером 10, скрепив их между собой арматурой или уголками.

При этом данная конструкция укладывается так, чтобы один из профилей оказался в глубине тела фундамента.
Теперь о том, как производится установка и монтаж закладной.

Здесь также несколько вариантов. Один из них – это уложить в подготовленную траншею армирующий каркас, а затем к нему приварить швеллер. Второй вариант – собрать весь каркас вместе с закладной вне траншеи. А затем всю конструкцию уложить по месту ее назначения.

При небольшой глубине траншеи каркас собой может представлять ряд приваренных к швеллеру арматурных стержней или уголков (последний вариант лучше). Они сгибаются в виде буквы «П» и привариваются к швеллеру полкой. Свободными концами арматуры или уголков конструкция будет опускаться вниз.

Для усиления армирующего каркаса данного типа, рекомендуется арматуру или уголки обвязать поперечными (горизонтальными) вставками из той же арматуры или уголков.

Что касается свайного фундамента, то закладная приваривается к армокаркасу ростверка. Если это винтовые сваи из стальных труб, тогда швеллер укладывается на них и приваривается. Кстати, необходимо отметить, что дополнительно швеллер крепится к стойке откатных ворот. Но перед тем как это сделать, надо обязательно закладную выровнять по высоте и по направлению движения воротного сооружения.

Теперь о бетонировании. Этот процесс ни чем от обычной заливки фундамента не отличается. Для этого надо приготовить бетон с классической рецептурой: цемент — песок — щебень в соотношении 1:2:3. И, как обычно, залитый раствор должен выстоять не менее 28 дней. Но и тут есть один немаловажный нюанс.

Перед тем как провести заливку фундамента под откатные ворота, надо уложить под верхнюю полку швеллера электрический провод. Это на тот случай, если сами ворота будут открываться от электропривода. При этом кабель надо обязательно уложить в пластиковую гофру.

Сама заливка бетона производится в три — четыре этапа. То есть, заливается один слой и утрамбовывается. Затем на него следующий с теми же операциями по удалению воздуха из растворной смеси. И так далее. Единственное, на что надо обратить внимание, это на уровень верхней полки закладной детали. Закрывать ее раствором нельзя. В принципе, это и не получится, потому что еще на стадии установки необходимо обеспечит высоту подъема конструкции армирующего каркаса выше уровня грунта.

Сооружаемые своими руками откатные ворота на сваях должны быть обеспечены гарантированной прочностью. Поэтому заливка бетона в скважины производится в соответствии с правилами закладки свайных фундаментов. А это не только правильный подбор диаметра ям, но и правильная сборка армирующего каркаса с точным выбором диаметра используемой арматуры. Так как свайный каркас для откатных ворот сооружение небольшое, то можно использовать арматуру диаметром 6 — 10 мм. Она собирается в три или четыре ряда и обвязывается катанкой диаметром 4 — 6 мм.

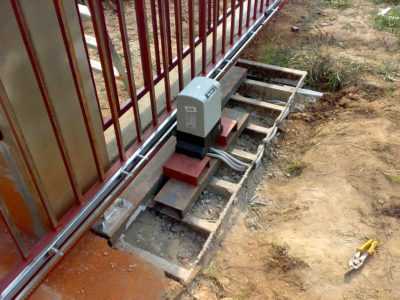

Если в конструкции откатных ворот присутствует электропривод, то под него надо обязательно установить дополнительную закладную. Это может быть стальной лист толщиною 4 — 5 мм. Он приваривается к нескольким пруткам арматуры, уложенных в виде гребенки. Эта конструкция стержнями утапливается в бетон после полной его заливки. Иногда вместо такой основы, в раствор закладываются несколько анкеров. К ним впоследствии крепится подставка под привод ворот.

Если заборные столбы по каким- то причинам не могут стать опорами для ворот, тогда для них придется устанавливать отдельный опорный столб. Его обычно сооружают в конце фундамента, делая под него отдельный фундамент в виде квадратной ямы.

Видео

Делаем своими руками поэтапно.

Заключение по теме

Фундамент для откатных ворот при всей своей простоте – сооружение архиважное. Поэтому к его закладке надо подходить со всей ответственностью. При этом надо не только учитывать прочностные характеристики конструкции, но и осознавать возможность воздействия грунта, особенно в период морозного пучения.

Вот почему специалисты говорят о том, что закладывать фундамент для ворот надо только ниже уровня промерзания грунта. Чаще всего именно от этого будет зависеть долгосрочная работа всей конструкции. И, как показывает практика, специалисты правы. Правда, не забываем точно проводить весь технологический процесс в соответствии с последовательностью строительных операций.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

Фундамент под откатные ворота: чертежи и устройство

Сегодня узнаем, как своими руками сделать фундамент под откатные ворота. Разберем основные принципы его создания, материалы и инструменты, которые нам понадобятся. Расскажем, какие виды фундамента бывают и как построить один из них. Также будет представлена схема откатных ворот.

О фундаменте

Наверное, каждому владельцу частного дома приходилось иметь дело с установкой ворот, которые будут защищать владения от лишних глаз и нежелательных проникновений на территорию. В последнее время предпочтение отдают так называемым откатным воротам, и это не удивительно. Автоматические ворота, которые двигаются вдоль ограждения, значительно экономят время при их открытии и закрытии, вместе с тем очень удобные в эксплуатации. Закупив все необходимое, их пытаются сделать самостоятельно, и возникает вопрос, который касается правильной заливки фундамента под ворота.

На самом деле под подвесные откатные ворота отдельного фундамента не требуется. Но для установки обычных придется попотеть. От того насколько правильно подобраны размеры и глубины ям, насколько правильно технологически выполнена заливка фундамента, зависит его долговечность и прочность.

Выделяют следующие виды фундамента:

  1. Монолитный. На стороне отката ворот выкапывают яму, оптимальная ширина которой равняется половине длины проема или длине секции ворот. Высота ее равняется глубине промерзания грунта.
  2. Монолитный свайный. 2 монолитных столба углубленных в грунт. Они соединяются с помощью швеллера, на который устанавливают роликовые опоры. Такой фундамент для откатных ворот экономичный по затратам, то тяжелый в расчетах.
  3. На винтовых сваях. Самая новая технология, заключающаяся в установке специальных металлических винтовых свай, без работ по раскопке ям и их заливке.

Фундамент для откатных ворот необходим для установки и фиксации на нем всех требуемых элементов, из которых состоят автоматические механизмы откатных ворот. Строить его нужно внутри двора на стороне, в которую будут откатываться ворота.

Возведение и этапы

После определения места его расположения и необходимых размеров, нужно закупить необходимые материалы. Длина ямы должна быть не меньше половины длины проема для проезда, а выкапывать ее стоит на глубину промерзания грунта (около 1,8 метра).

Материалы для строительства:

  • арматура, из которой будет сделан каркас;
  • бетонная смесь для основы;
  • опорный швеллер для закрепления на нем элементов конструкции.

Инструменты необходимые для работы:

  • лопата, лом, ножовка;
  • аппарат сварочный, молоток, рулетка;
  • строительный уголок и уровень.

Заливка фундамента предшествует процессу установки откатных ворот. Начинается работа с возведения ямы. Лучше всего нарисовать схему расположения элементов, по ней определить подходящее расположение ямы, и посчитать размеры. Примерная схема фундамента для откатных ворот представлена на фото №1, на ней изображен схематический рисунок ямы с размерами всех узлов и расположением элементов фундамента. Далее идет подготовка к ее созданию и разметка. Для разметки нужно от начала проема отложить расстояние, равное длине будущей ямы. Затем от ограждения отступить порядка 50 см, чтобы получить периметр. В случае когда вся конструкция не может быть размещена на заборных столбах, то с обратной стороны проема делается яма под ответный столб, который устанавливается на ровне с заборным.

Как правильно установить откатные двери

После проведения всех необходимых расчетов необходимо выкопать яму. Из арматуры необходимо сделать каркас. Он должен быть надежно закреплен и не двигаться при заливке, располагаться строго горизонтально. Вершина каркаса должна быть углублена на 10 см относительно земли.

После его установки яму заливают бетоном на 2/3 ее глубины и дают бетону высохнуть. На выступающие части каркаса устанавливают швеллеры, выравнивают по уровню и надежно приваривают. Потом все снова заливается бетоном, который должен хорошо высохнуть (летом это займет порядка 5 дней, а зимой не меньше 12). Швеллеры должны располагаться на 5 см ниже проезжей части, и быть идеально ровными.

Поверх укладывается основной швеллер, располагается по линии открывания ворот и приваривается к основанию. Далее следует установка швеллера под привод. Со стороны открывания на верхнюю часть столба устанавливается металлическая закладная.

Закладной элемент и конструкция ворот

Закладной элемент делают из швеллера (двадцатки) длиной равной длине ямы, и отрезков арматуры d12. Арматура отрезками по 100 см приваривается к швеллеру, и из этой же арматуры делаются поперечные связи, которые также привариваются. Сделанную конструкцию следует опустить в яму, арматурой вниз и зафиксировать так, чтобы швеллер плотно прилегал к столбу забора, и располагался в параллельной плоскости относительно ворот. От высоты закладки элемента зависит просвет между поверхностью дороги и воротами. Его можно поднять, воспользовавшись регулировочными площадками, но упустить уже не получится. После установки и регулировки яму окончательно заливают бетоном вровень с поверхностью, при этом нельзя, чтобы бетон полностью перекрывал закладной элемент, так как это может помешать установке ворот.

После высыхания бетона следует установка блоков управления, привода, рамы ворот. Ворота могут быть самодельные, и для их сооружения понадобятся трубы для создания рамы (60х40, 20х20), и все необходимые для конструкции составляющие (направляющие ЭКО, опора на роликах, концевой ролик, ловитель, верхний и нижний концевик, квадратный кронштейн). Для их сборки можно использовать чертежи, как на фото №2 (это только один из всевозможных видов конструкции рамы, в реальности можно, а иногда нужно самому разрабатывать эскизы, опираясь на собственные предпочтения, размеры проема и даже фантазию). Обшивку ворот обычно делают из металлопрофиля, подобранного по цвету к остальной ограде. Проекты для них можно создать самостоятельно или воспользоваться уже готовыми.

tvoygarazh.ru

Фундамент для откатных ворот своими руками: устройство и изготовление

Каждый собственник индивидуального жилого дома думает и том, чтобы обеспечить ему максимальную безопасность. Сегодня невозможно представить дом, который бы не был огорожен забором. Но при этом не стоит забывать и том, что в любом ограждении просто необходимо предусмотреть ворота. Заложить фундамент для откатных ворот своими руками вполне осуществимая задача для каждого.

Делаем фундамент самостоятельно

Конструкция ворот требует устройство основания определенного типа. Самым первым этапом перед непосредственным устройством фундамента является проектирование. Здесь необходимо тщательно выполнить расчеты и сделать предварительную разметку непосредственно в том месте, где будут устанавливаться ворота.

Обязательно выясните глубину промерзания грунта на вашем участке. Котлован для основания выкапывайте так, чтобы он был ниже уровня промерзания не меньше чем на 30 см. Далее можно установить закладную. Она представляет собой П-образную балку из металла. При этом следует быть внимательными при установке. Закладные обязательно должны быть смонтированы так, чтобы металлическая балка (швеллер) прилегала к опоре забора плотно. При этом верхняя часть балки должна быть строго параллельна плоскости проема, горизонтальное положение выставляют по строительному уровню.

Фундамент под откатные ворота самому сделать несложно, важно понимать, что его основная задача обеспечить надежную фиксацию ворот, а основание и непосредственная опора всей конструкции – прочный, с металлическим внутренним каркасом выдержанный бетонный раствор, его закладывают со стороны собственного участка, а не с улицы.

При проведении расчетов необходимо учесть, что длина основания составляет значение, равное половине длины всего проема будущих ворот, оно не должно быть меньше. Ширина траншеи под основания может быть равна 60 см. Не забывайте и том, что глубина должна превышать уровень промерзания почвы.

Инструмент и материалы

Из материалов понадобится:

  • раствор бетона. Если вы будете замешивать смесь сами, то помните, что его эксплуатационные качества будут зависеть от того, какого качества материалы вы будете использовать.
  • арматурные прутки, из которых необходимо при помощи сварочника соорудить металлический скелет, закладываемый в бетон для усиления прочности и несущей способности.
  • швеллер, на нем будут закреплены привод для ворот и блоки консоли.

Заранее стоит позаботиться и о наличии соответствующих инструментов, которые необходимы при выполнении работ.

  1. Сварочный аппарат.
  2. Набор инструментов плотника (молоток, топор, ножовка).
  3. Лопата и лом.
  4. Рулетка, строительный уровень.
  5. Бетономешалка если вы не собираетесь приобретать готовую бетонную смесь или замешивать раствор вручную.

Разметочные работы

Устройство фундамента под откатные ворота начинается с разметки ямы под основание. Без нее невозможно правильно выполнить все работы, все начинается с фундамента.

  1. Вам уже известна ширина будущего проема ворот. Ее необходимо разделить пополам и отмерить данное расстояние от начала проема, вдоль линии ворот.
  2. Непосредственно от линии забора внутрь участка отмеряют 50 см.
  3. Ширина самой траншеи составляет 60 см. таким образом, периметр будущей траншеи размечен.

Технология устройства основания

Фундамент для откатных ворот своими руками начинается с устройства траншеи, соответствующей предварительно сделанным расчетам. Когда работы по выкапыванию траншеи закончены, в нее опускают металлический каркас. Его следует четко и крепко зафиксировать, во избежание смещения при заливке раствора, и установить строго горизонтально, фиксируя положение металлического скелета строительным уровнем. Важно, чтобы металлический скелет находился ниже уровня поверхности земли или асфальтного покрытия не менее чем на 10 см.

Подготовка фундамента под откатные ворота очень важна. Для чего необходимо тщательно зафиксировать готовый каркас распорками? Дело в том, что при его смещении, поперечные швеллера также получат смещении.

В итоге это приведет к тому, что при вертикальном сдвиге каркаса и всего фундамента соответственно между нижним краем ворот и бетонным основанием расстояние будет неодинаковым, что бросается в глаза. Горизонтальный сдвиг приведет к неравномерному зазору между ограждением и полотном самих ворот.

Бетон заливают так, чтобы он закрыл примерно 2/3 арматурного каркаса. В дальнейшем к нему будут привариваться швеллеры. При установке их необходимо выровнять строго по уровню по горизонтали и вертикали и только потом приваривать к металлическому скелету.

Когда швеллер приварен, зализывают оставшуюся бетонную смесь. Таким образом, получается, что приваренные поперек швеллеры, в количестве трех штук, располагаются ниже уровня земли где0то на 5см.

Для затвердения бетону потребуется около 5 дней в летний период, а при более низких температурах, это время составит 10-12 дней. Следующим этапом выполняют работы по привариванию швеллера для привода.

На приваренные к арматурному каркасу швеллера устанавливают основной, но так чтобы он находился от забора поодаль, чтобы они не цеплялись за столбы при открывании. Когда все метки выставлены, основную часть можно смело приваривать к заложенным ранее швеллерам.

Приготовление раствора для фундамента

Учитывая, что площадь бетонирования для ворот не такая уж и большая, то приготовить бетонный раствор можно и самостоятельно. Для этого потребуется взять 6 ведер песка, состоящего из крупных фракций, а также 2 ведра цемента. Сначала тщательно перемешиваются сухие материалы и только потом, порционно, добавляется вода.

В результате тщательного перемешивания должен получиться раствор не сильно густой. Для того чтобы усилить прочность конструкции можно добавить щебень. Если для раствора вы уже взяли 2 части (ведра) цемента и 6 песка, то смело можете добавить 2 ведра щебня. При заливке основания внимательно следите за тем, что металлический скелет не сдвигался, и заливайте раствор предельно аккуратно.

Как изготовить закладные

Составляющие элементы для ворот можно также сделать самостоятельно. Для этого швеллер, размером 20, отрезают по длине выкопанной траншеи. Для арматурного каркаса вполне подойдет пруток диаметром 12 мм.

Первым шагом к подготовленному швеллеру приваривают прутки размером 1м, потом формируют поперечные связи. В траншею полученная конструкция опускается вниз арматурой.

Зазор между воротами и поверхностью дороги будет зависть именно от того, на какую глубину будет заложен элемент. В дальнейшем установленные регулировочные площадки позволят увеличить его, но сделать расстояние меньше будет нельзя.

Решая вопрос, как сделать фундамент под откатные ворота самостоятельно, нужно избегать самой частой ошибки в таких случаях: полной заливки закладного элемента. Если вы полностью зальете металлический скелет из арматурных прутков. Впоследствии вам просто будет не к чему крепить основу самих ворот.

Полезные советы

Если вы в первый раз занимаетесь монтажом откатных ворот, то есть множество нюансов, которые вы можете упустить. Для того чтобы облегчить процесс изготовления фундамента и установки, учтите следующие советы специалистов:

  1. Изначально желательно позаботиться о столбах, которые станут опорами для ворот и именно они будут ограждением проема.
  2. Подумайте над тем, какой формы будут ваши откатные ворота. Самые простые, это ворота прямоугольной формы. Дугообразные и пики нуждаются в другом креплении кронштейнов.
  3. Не забудьте о том, что фундамент нужен не только для откатных ворот, но и для столбов, если они еще не установлены.

Столбы, которые будут являться опорой для откатных ворот желательно устанавливать на фундаменте ленточного типа, особенно если они выполнены из бетона или вы будете выкладывать их кирпичами. Важно при установке ворот исключить люфт между опорами, поэтому ленточное основание предпочтительней.

Таким образом, получается, что устроить основание для ворот и установить опоры можно и самостоятельно. Самое главное, это предварительные расчеты, которые должны быть выполнены с точными замерами. Только заранее составленный план позволит получить общую картину и избежать наиболее распространенных ошибок.
