Желоб водосточный пластиковый: размеры, правила монтажа

Пластики (пластмассы) – современные искусственные материалы широкого использования с отличными физическими и эксплуатационными характеристиками. Составной частью являются высокомолекулярные синтетические или природные соединения, в результате специфических химических превращений изменяющих свою молекулярную структуру. С технической точки зрения эти материалы необходимо называть полимерами. Пластики или пластмассы – бытовое обозначение, применяется для упрощения запоминания сложных химических соединений. Слово полимер состоит из двух частей греческого происхождения: поли – много и макрос – частица. Молекулярные цепи полимеров складываются из практически неограниченного количества молекул, соединенных в единое целое. Выбор конкретного материала для изготовления желобов зависит от его технических характеристик.

Желоб водосточный пластиковый

Содержание статьи

Виды полимеров

Все материалы делятся на три большие группы.

  1. Термопласты. Межмолекулярные связи относительно слабые, при нагреве материал размягчается, при остывании затвердевает. Процесс может многократно повторяться. Именно из термопластов изготавливаются водосточные желоба.

    Термопласт

  2. Реактопласты. После однократного формирования становятся стабильными, отвердение необратимое, при повторном нагревании структура не размягчается, а полностью разрушается. Отличают увеличенными показателями прочности, но не пластичны и во время резких ударов трескаются. Почти не горят.

    Реактопласты (термореактивные пластмассы)

  3. Эластомеры. По параметрам физической прочности размещаются на последнем месте, характеризуются большой пластичностью. Могут сильно вытягиваться, после прекращения воздействия нагрузок возвращаются к первоначальным линейным размерам. Для изготовления желобов не используются.

    Эластомеры

Некоторые застройщики не до конца понимают, из каких именно термопластов могут изготавливаться водосточные желоба. Для внесения ясности следует кратко ознакомиться с видами полимеров этого типа (пластиков, пластмасс), применяющихся при производстве различных товаров.

Вид материала Технические параметры и сферы использования

Полиэтилентерефталат

Сокращенная аббревиатура ПЭТ, полимер создан в Англии в 1911 году. В СССР из него изготавливали искусственную ткань лавсан, пленку для фотоаппаратов и т. д. С 1950 годов за рубежом из него начали выпускаться пластиковые бутылки. Для водосточных желобов не применяется.

Полиэтилен низкого и высокого давления

Сокращенная аббревиатура ПНД и ПВД. Довольно часто неопытные потребители называют желоба полиэтиленовыми, но это неправильно, эти материалы для изготовления водостоков не применяются. Первый полиэтилен получен в Германии в 1898 году, промышленное производство началось в Англии в 1939 году.

Полипропилен

Сокращенная аббревиатура ПП, создан в Италии в 1950 году. Очень прочный пластик, главный недостаток – крайне негативно реагирует на ультрафиолетовое излучение. Из него желоба не изготавливаются из-за высокой стоимости материала.

Полистирол

Сокращенная аббревиатура ПС, жесткий, но хрупкий пластик. По своим физическим и эксплуатационным параметрам не отвечает требованиям к сливным желобам.

Поливинилхлорид

Сокращенная аббревиатура ПВХ. В быту существует называние винил, именно этот материал чаще всего используется для производства строительных материалов, в том числе и пластиковых водосточных желобов.

В таблице есть характеристики лишь наиболее распространенных материалов, полный список полимеров намного шире. Но для обыкновенного потребителя достаточно знать свойства и назначение перечисленных в списке полимеров.

Размеры и геометрия пластиковых желобов

Общепринятых стандартных размеров пластиковых желобов не существует, каждый производитель выпускает продукцию согласно лично разработанным техническим условиям.

Размер желоба пластикового (производитель — компания Технониколь)

Размеры элементов водосточной системы Döcke PREMIUM

Размеры элементов водосточной системы Döcke LUX

Во время расчетов линейных параметров желобов и их профиля конструкторы в обязательном порядке учитывают характеристики кровель. Крыши имеют более четкую классификацию, это определяет более-менее одинаковые размеры желобов всех производителей, отклонения в несколько сантиметров никакого влияния на эксплуатационные показатели не оказывают.

По виду профиля желоба бывают:

  • полукруглыми. Их профиль – это часть окружности, ограниченной диаметром. Такая форма желобов считается универсальной и чаще всего используется. Геометрия элемента дает возможность добиваться максимального диаметра при минимальных потерях материалов, а это оказывает положительное влияние на формирование низкой цены. Диаметр полукруглых желобов 70–170 мм, площадь сечения 24,8–143 см2. Чаще всего стыки герметизируются резиновыми прокладками, соединение замковое. Это объясняется тем, что резиновая герметизация отлично работает на поверхностях правильной геометрической формы без острых углов;

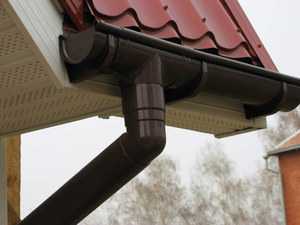

    Желоб водосточный полукруглый

  • сложными. Могут иметь вид усеченной трапеции, боковая сторона бывает ровной или выпуклой. Более сложные с технологической точки зрения элементы, стоят дороже полукруглых. Преимущество – могут пропускать увеличенный объем воды при одинаковой ширине. Недостатки – соединение желобов должно выполняться при помощи клея, только таким способом можно надежно герметизировать острые углы элементов.

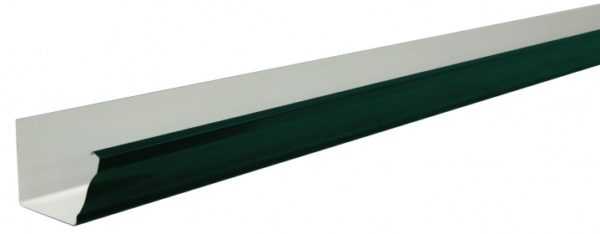

    Желоб прямоугольный

Примерный расчет количества

Перед началом монтажных работ следует точно подсчитать необходимое количество желобов и доборных элементов к ним. На что нужно обращать внимание?

Общий метраж желобов

Все производители выпускают желоба фиксированной длины, в большинстве случаев этот параметр колеблется в пределах 1,5–3 м. Сложность определения метража желобов состоит в том, что они располагаются на большой высоте и с земли сделать замеры невозможно. Кроме того, неопытные застройщики иногда допускают досадные ошибки, как правило, элементов не хватает, приходится приостанавливать монтажные работы и отправляться магазин за недостающими элементами. Это оказывает негативное влияние на качество установки водосточной системы.

Кроме того, если между закупкой системы и началом монтажа прошло довольно много времени, то точно таких же водосточных систем в продаже может не оказаться. А это уже большие проблемы, решать их следует после консультаций с опытными строителями.

Как узнать точную длину желобов, проводя замеры только на земле?

Шаг 1. Замерьте периметр строения. Если есть план дома – отлично, данные есть на рабочих чертежа. Плана нет – рулеткой снимите длину всех фасадных стен дома. Сложные объекты могут иметь 6–8 внешних стен различной длины, каждый размер нужно проверять. Все длины следует записывать.

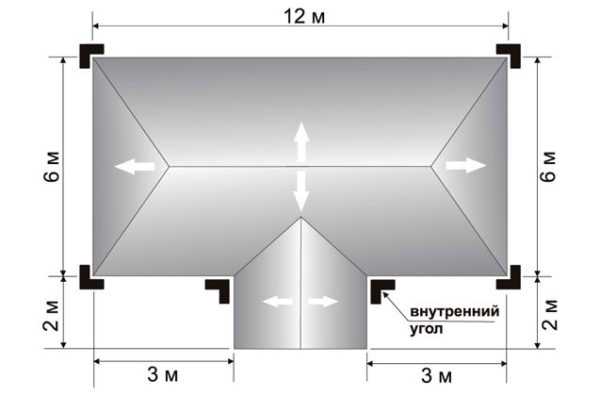

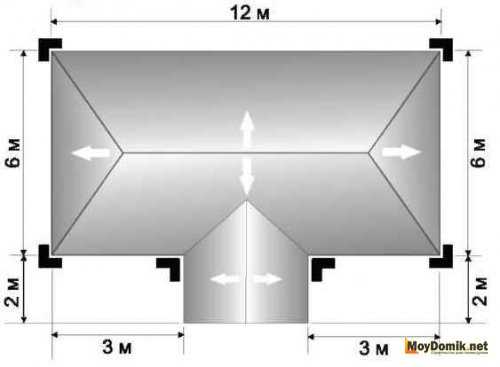

План дома с размерами

Шаг 2. Узнайте вынос кровли над фасадными стенами. Он может изменяться в больших пределах, все зависит от типа крыши и особенностей стропильной системы. Вынос кровли нужно обязательно учитывать во время подсчетов, он влияет на общую длину желобов. Дело в том, что они принимают воду со скатов и должны располагаться рядом с их кромками. К длине каждой стены следует прибавить величину свеса скатов. Далее необходимо суммировать новые значения, они и используются для определения метража желобов.

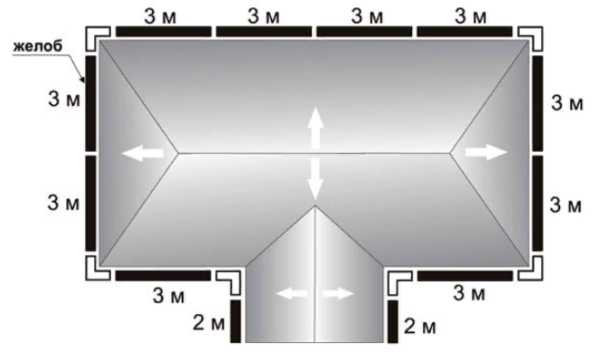

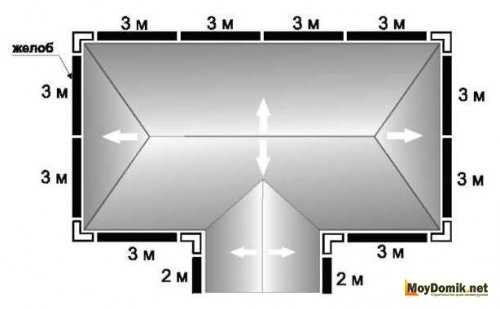

План дома с расчетом желобов

Шаг 3. Составьте перечень доборных элементов. К примеру, если длина стены больше длины желоба, то понадобятся специальные муфты соединения. Они имеют свои размеры и дают возможность немного экономить метраж желобов.

Соединители желобов устанавливаются между кронштейнами. На равном расстоянии от них

Но профессионалы не советуют заниматься этим, запас всегда нужен, тем более во время монтажа водосточной системы. Даже теоретически невозможно с точностью до сантиметра подсчитать оптимальную длину желобов, лучше иметь запас на непредвиденные расходы и ошибки.

Заглушки, воронки и соединители на схеме

Одновременно с определением количества муфт соединения нужно узнать число кронштейнов, углов поворота, водосливных воронок и метизов для фиксации элементов.

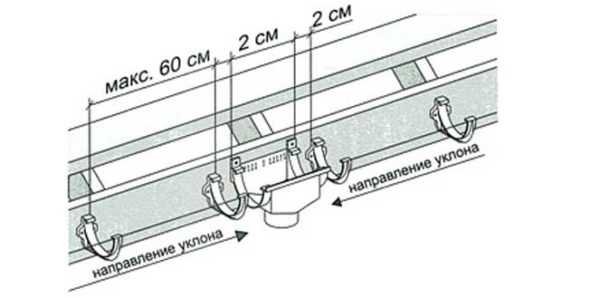

Ближайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см от нее

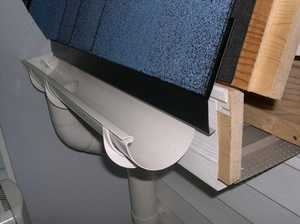

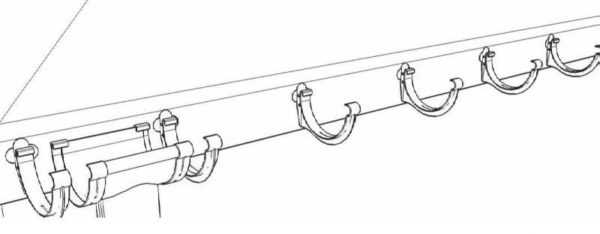

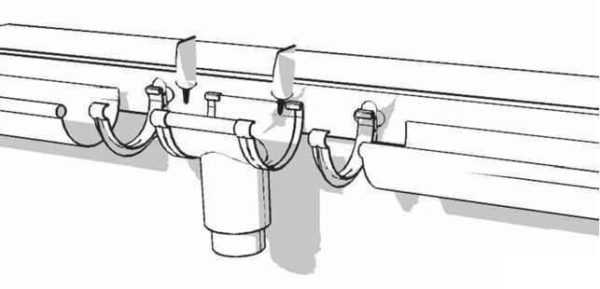

Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика

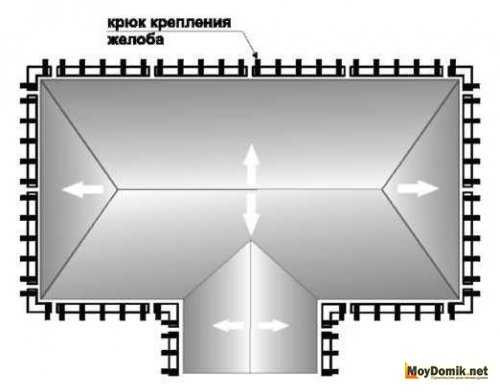

Зная шаг крепления кронштейнов, можно составить схему их расположения

Практический совет. Оставшийся после монтажа кусок желоба можно использовать для отвода воды от нижнего колена трубы за пределы дома.

Во время расчетов принимаются во внимание еще два фактора – длина и площадь ската. От них зависит количество доборных элементов и размер желобов.

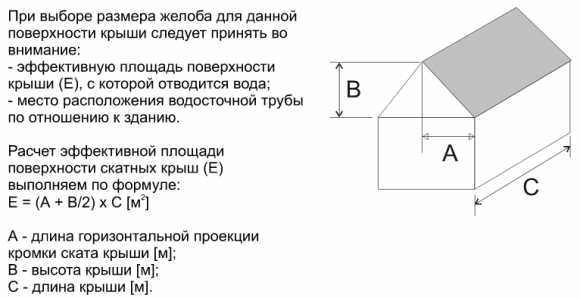

Определение площади крыши

Строительные нормы и правила рекомендуют следующие диаметры желобов в зависимости от площади кровли, с которой вода попадает в элемент.

Общая площадь кровли Диаметр желоба
Мене 30 м2
Не менее 90 мм
От 30 м2 до 50 м2 От 90 мм до 120 мм
От 50 м2 до 125 м2 От 120 мм до 150 мм
Более 125 м2 Более 150 мм

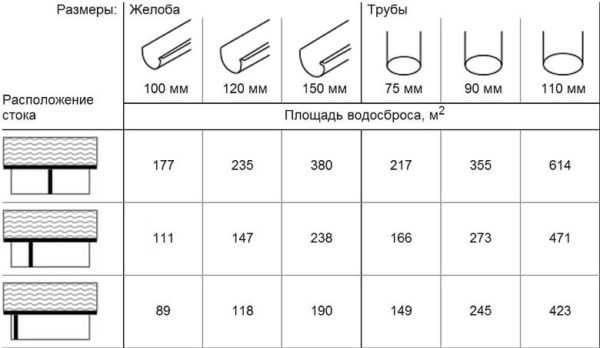

Типоразмеры деталей водостока

Практический совет. Во время определения размеров кровли следует суммировать площадь всех скатов, с которых вода попадает в желоб, в том числе и со сливов в ендовах.

Если в вашем регионе часто случаются сильные ливни, много снега и наблюдается резкое его таяние, то диаметр желоба рекомендуется подбирать с увеличением размеров.

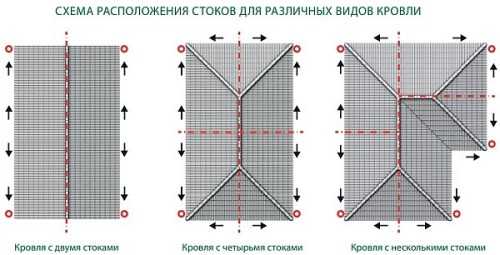

С количеством водоприемников немного сложнее. Почему? Производители водосливных систем рекомендуют делать уклон желоба в пределах одного сантиметра на погонный метр. Дело в том, что чем больше общий уклон – тем дальше проекция элементов удаляется от кромки ската. Если расстояние очень большое, то вода не попадает в желоб, а проливается мимо него. Как следствие – фасадные стены часто намокают, а повышенная влажность становится причиной появления плесени, преждевременной порчи отделки стен и т. д. В некоторых случаях могут разрушаться кладочные материалы, уменьшаться несущая способность фасадной стены – на ней появляются сквозные трещины. Это требует очень сложного и дорогостоящего ремонта.

Для недопущения негативных последствий сплошной желоб надо разрезать и устанавливать несколько водоприемников. Как правило, длина целого желоба не может превышать 10 м.

Схема установки водоприемной воронки с учетом карнизного свеса

Способы крепления

Выше в статье уже упоминалось, что существует два способа соединения желобов. Каждый из них применяется в индивидуальном порядке в зависимости от геометрии конструкции.

Крепление желоба на клей

Это более сложная технология, на ней следует остановиться подробно. Дело в том, что клей не позволяет выполнять разборку конструкции, допущенные ошибки исправить очень трудно. В связи с этим нужно очень внимательно относиться ко всем профессиональным советам и ответственно выполнять каждый этап монтажа.

Кровельный клей

Важно. Категорически запрещается применять клей для крепления муфт, они должны быть плавающими для компенсации температурных расширений пластикового желоба. В противном случае возможны деформации, что нарушит функциональность водосливной системы.

Общие советы для всех случаев крепления клеем
  1. После нанесения клея и соединения элементов желоба их нельзя смещать или трогать. Если процесс затвердевания нарушить, то дальнейшее склеивание не обеспечит необходимую герметичность и прочность.
  2. Поверхности должны быть чистыми, сухими и обязательно обезжиренными. Перед началом склеивания нужно проверить правильность положения желобов, они должны располагаться строго на одной линии. Категорически запрещается исправлять положение желобов за счет непредвиденных нагрузок на соединения.

    Клей наносят на чистую и сухую поверхность

    Склеенные элементы уже нельзя смещать относительно друг друга

  3. Заглушки могут быть правыми и левыми, это надо иметь в виду во время приобретения элементов системы. Клей наносится по внутренней стороне заглушки непрерывной полоской, ширина примерно 5 мм. После нанесения клея элементы сразу соединяются и сильно прижимаются.
  4. Если размеры деталей позволяют, то наносится несколько полосок клея. Надо выполнять лишь одно условие – последняя не может быть дальше одного сантиметра от края элемента.

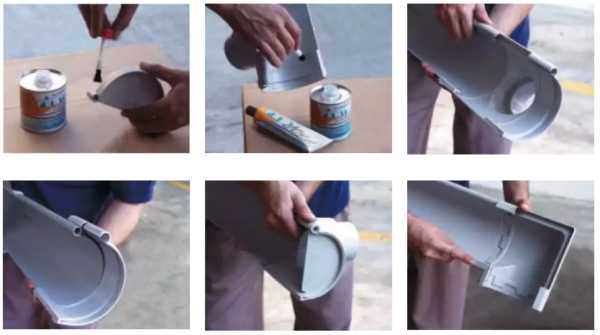

    Пример соединения водосточных желобов с помощью клея

Важно. Безусловно соблюдайте правила техники безопасности, они указываются на упаковке клея. Есть составы, растворяющие пластики, они очень токсичны и могут стать причиной тяжелых отравлений организма.

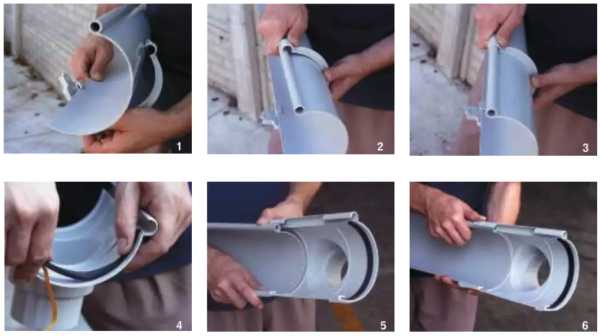

Крепление желоба защелками с герметизацией резиновыми уплотнителями

Этот вариант проще, но имеет повышенные риски разгерметизации.

Крепление желоба защелками с герметизацией резиновыми уплотнителями

Что вызывает протечки?

  1. Смещение уплотнителя во время фиксации желоба. Обращайте на это внимание, не допускайте его выпадения из специальной канавки.
  2. Чрезмерные нагрузки на желоб из-за несоблюдения шага кронштейнов. Еще одна причина таких нагрузок – отсутствие эффективных снегозадержателей. Пластик прогибается, появляется щель между уплотнителем и муфтой или иным элементом водосливной системы.

Опытные кровельщики всегда пользуются силиконовым герметиком. Таким способом дополнительно гарантируется герметичность соединения и почти полностью исключается вероятность появления протечек.

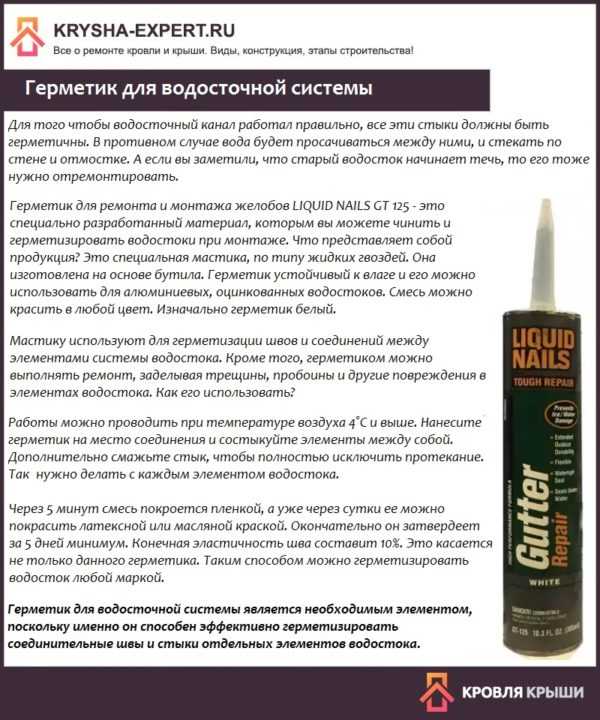

Герметик для водосточной системы

Водосточную систему установить совсем не сложно. Достаточно подготовить небольшой набор инструментов, лестницу и внимательно изучить пошаговую инструкцию, которую можно найти в статье по ссылке. Элементы водосточных систем монтируют в определенном порядке и с обязательным соблюдением расстояний между элементами, уклоном желобов. Важно соблюдать все тонкости и правила при сборке системы, чтобы она исправно функционировала долгое время.

Выводы

Многих застройщиков интересует вопрос периодического ухода за желобами. Можно встретить рекомендации периодически очищать внутренние поверхности от грязи щеткой, проверять плотность соединений и т. д.

  1. Водосточные системы даже одноэтажного дома расположены на высоте не менее четырех метров.Их очистка связана с большими трудностями, тем более что использовать обыкновенную приставную лестницу нельзя – она может упираться о край желоба и повреждать его целостность. Нужно иметь специальные приспособления.

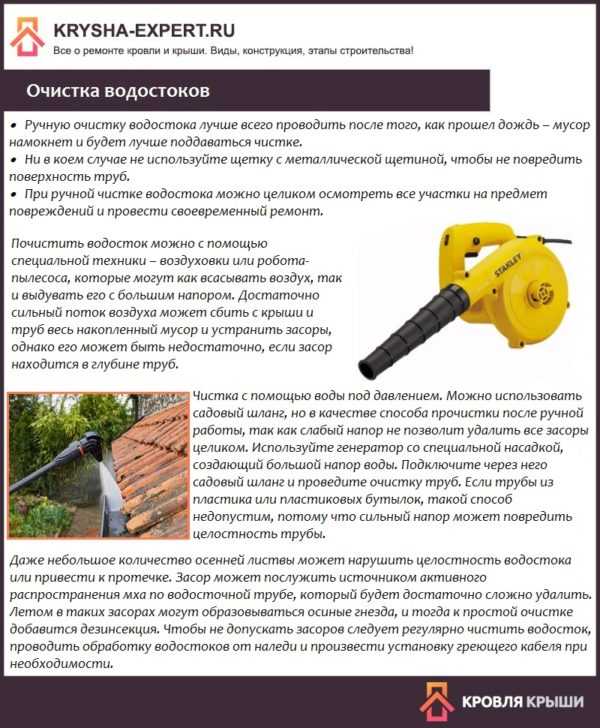

    Очистка водостоков

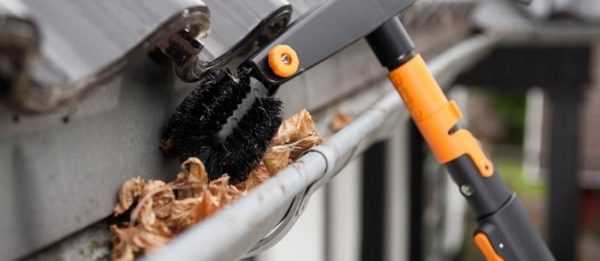

    Специальная щетка с телескопической ручкой для очистки желобов

  2. Для проверки прочности соединения есть только один способ – прилагать к желобу физические усилия. Это наносит большой вред водосточной системе – герметичные места расшатываются, нормальные стыки после такого воздействия могут начать течь. Не стоит терять время на проверки и своим руками портить систему. Если появится протечка, то ее намного проще заделать.

    В течение года несколько раз визуально проверяйте водосток на предмет протечек

  3. Чтобы ежегодно не очищать внутренние поверхности щетками, установите сетку. Сетки продаются в комплекте с водосливными системами.

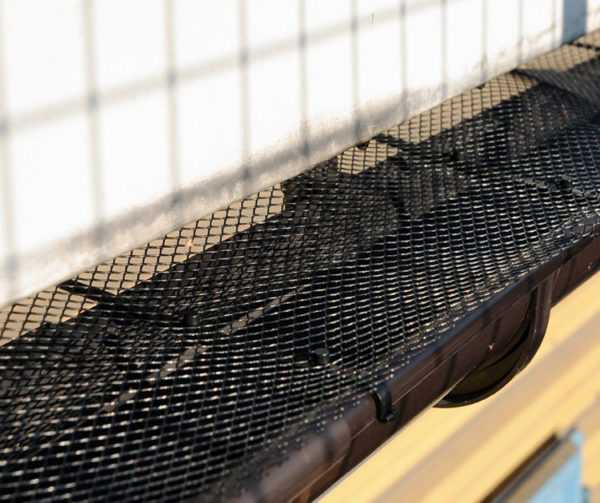

    Сетка для защиты желоба от листьев

Если в точности соблюдать все перечисленные рекомендации, то пластиковые водосточные желоба будут исправно служить многие десятилетия.

Видео – Монтаж пластиковых желобов



krysha-expert.ru

основные преимущества водосточной системы из пластика, и технология монтажа

Вода — это жизнь! Но помимо этого, вода может приводить и к разрушениям. Потоки воды, падающей с крыши, быстро образовывают промоины в почве и разрушают бетонные дорожки. Чтобы это предотвратить, необходимо под свесами крыши установить водосточные желоба.

Водосточный желоб (или лоток) представляет собой узкий канал, основной функцией которого является сбор и направление потоков дождевой и талой воды в систему ливневой канализации.

Это позволяет уберечь строение от эрозий, разрушений стен и фундамента, спасает подвал от проникновения воды, а соответственно, и от сырости. Зачастую, желоб является частью дождевой водосточной системы, имеет небольшой уклон и больше похож на невысокий бортик (15−20 см), о который вода, стекая с крыши, ударяется и затем устремляется к водосточной трубе.

Угол уклона выбирается в зависимости от обильности осадков, выпадающих в течение года. Но наиболее оптимальным является угол 15 градусов: вода не будет переливаться через край лотка даже при выпадении обильных для данной местности дождей или снега.

Чаще можно встретить желоба полукруглого сечения, но бывают и прямоугольные. Изготавливаются желоба из различных материалов: чугуна, стали или алюминия с полимерным покрытием, оцинкованной стали, меди, латуни, цинка, пластика и камня. Наибольшей популярностью в сфере отвода осадков пользуются водостоки из поливинилхлорида. Именно о таких, пластиковых, водосточных желобах и пойдет речь.

Свойства водосточных желобов из пластика

К водосточным желобам по показателю прочности предъявляются высокие требования, так как они должны выдерживать нагрузки при сходах с крыши талого снега или наледи. В настоящее время технологии позволяют изготовить пластик высокой прочности, что ставит изделия из этого материала в один ряд с изготовленными из металла. Кроме этого, желоба из пластика обладают целым рядом достоинств:

  • низкая нагрузка на карниз: вес пластикового желоба незначительный и позволяет без опасений перегрузки собственным массой или скопившимся снегом прикрепить его к различным частям строения;
  • широкий выбор цветовой гаммы дает возможность гармонично «вписать» этот элемент в любой дизайн здания;
  • бесшумность: металлический лоток при дожде имеет свойство издавать сильный шум, что далеко не для каждого комфортно, установка пластикового водосточного желоба эту проблему решает;
  • доступная цена: поливинилхлорид, из которого зачастую изготавливаются водосточные желоба, имеет невысокую стоимость, что делает такие изделия доступными почти каждому, к тому же, монтаж пластиковой системы не требует дорогостоящего оборудования и специальных навыков, что положительно отражается в сметной документации;
  • устойчивость к большим механическим нагрузкам, так как у пластика высокий коэффициент упругой деформации;
  • пластиковые желоба не пожароопасны, пластик относится к слабогорючему типу материалов;
  • пластиковый желоб не нуждается в постоянном уходе, достаточно периодически проводить осмотр и удалять попавший внутрь мусор и листья;
  • срок службы пластикового желоба составляет от 15 до 40 лет.

Основные характеристики пластиковых лотков

Как и лотки из металла, пластиковые желоба различаются по форме поперечного сечения: полукруглое, овальное, прямоугольное и рельефное. Наибольшее распространение получили желоба полукруглого сечения, вода течет вниз свободно, они устойчивы к большим нагрузкам. Но для домов с большой площадью или регионов с обильными осадками более эффективно будет применение желобов квадратного сечения.

Секрет заключается в том, что общая площадь поперечного сечения таких желобов больше и, соответственно, пропускная способность выше. Главными параметрами для определения размера приемных лотков (желобов) является площадь и уклон крыши, расположение и количество точек сброса воды.

По способу установки пластиковые лотки можно разделить на:

  • подвесные;
  • настенные.

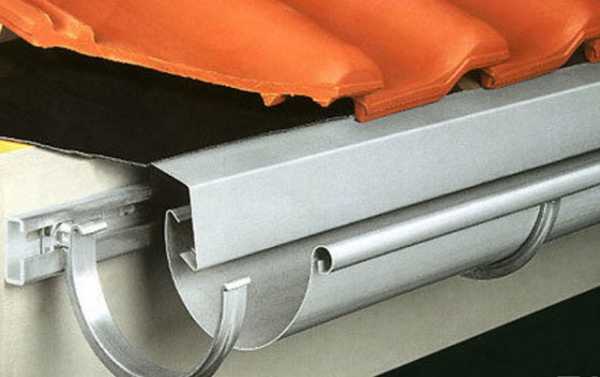

Подвесной желоб монтируется непосредственно под свесом крыши посредством кронштейнов к лобовой доске или к стропилам. Если крепление производится к стропилам, то кронштейны имеют разный прогиб, величина которого увеличивается в направлении угла дома. Таким образом формируется уклон желоба. В случае крепления к ветровой (лобовой) доске детали крепежа устанавливаются на разном уровне и желоб получает уклон. Преимуществом подвесной системы желобов является абсолютный сбор воды с крыши, включая даже капельки с карниза.

Монтаж настенного желоба осуществляется в непосредственной близости к свесу ската кровли под небольшим углом относительно ската. Таким образом, два сходящихся желоба в своей нижней точке нависают над воронкой приемной трубы. Препятствие образованию сосулек и лавинообразного схода снега — главное преимущество данного типа.

Конечно же, главной функцией водосточных желобов является отведение воды, но разве водосборная система не может стать еще и украшением. Посему выбор формы пластиковых лотков и способа их монтажа осуществляется зачастую из эстетических соображений.

Особенности монтажа

Установка деталей системы может производиться двумя способами:

  1. Если монтаж производится на небольшое одноэтажное здание, то сначала система собирается на земле, а затем вставляется в предварительно установленный крепеж.
  2. Во втором случае монтаж производится путем последовательной установки отдельных элементов непосредственно на самом здании.

При выборе крепежных крюков (кронштейнов) следует руководствоваться не только эстетическими предпочтениями и прочностными характеристиками, нужно также учесть какая часть строения будет задействована для крепежа. В случае крепления элементов водостока к ветровой доске можно использовать как пластиковые, так и металлические кронштейны. Если же фиксация будет производиться к стропилам, то применяется только металлический крепеж.

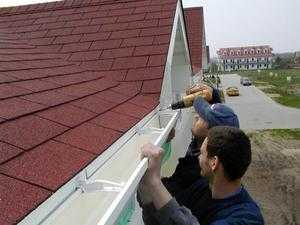

Как уже говорилось выше, установка желобов из пластика не требует специального оборудования или навыков, к счастью, производители позаботились об упрощении монтажа системы. Стоит помнить одно правило — любая система водоотвода монтируется сверху вниз.

Для начала при помощи строительного уровня необходимо проверить выравненность частей здании, к которым будет осуществляться крепление лотков. Затем производится разметка мест установки кронштейнов, при этом начинать необходимо с первого и последнего, пропорционально распределив между ними остальные кронштейны. Для обеспечения надлежащей прочности крепления, мастера рекомендуют устанавливать кронштейны через 500−600 мм, а крайние — на расстоянии от края более чем 150 мм. При этом стоит учесть, что на 1 м длины желоба его наклон делают 2−4 мм.

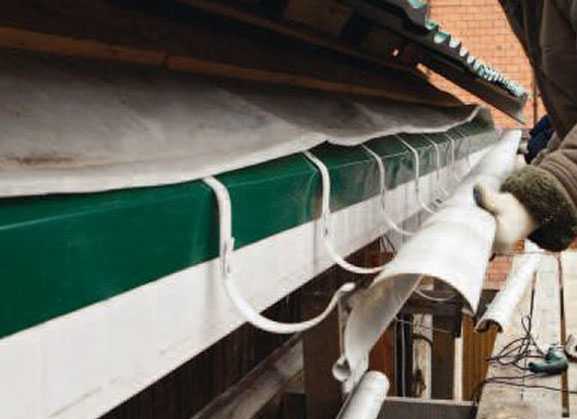

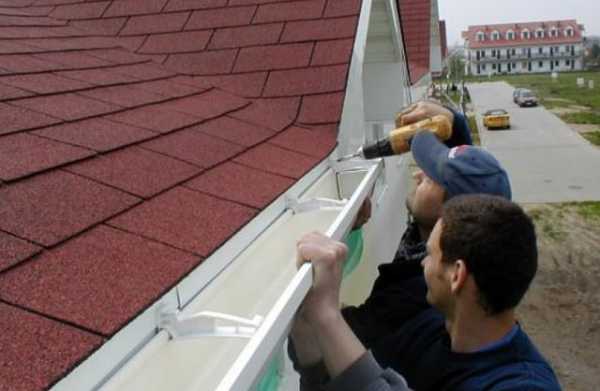

Установка водосточных лотков

Все кронштейны установлены и на следующем этапе в них вставляются водосточные лотки. Для фиксации желоба в кронштейне никакие специальные приспособления не нужны — после легкого надавливания на желоб раздастся щелчок, сигнализирующий о фиксации элемента.

Для компенсации линейного температурного расширения пластикового желоба используются специальные фасонные соединительные элементы. Детали между собой скрепляются соединительными муфтами или специальным клеем. Останется только установить остальные части системы и все готово.

Пластиковые водоотводы просты в монтаже и обслуживании, в них не скапливается грязь и они не ржавеют. К тому же прекрасно зарекомендовали себя в разнообразных климатических зонах. Благодаря широкой цветовой гамме и различной форме желоба система дополнит и выгодно подчеркнет любой архитектурный дизайн здания.

Оцените статью: Поделитесь с друзьями!

fasad.guru

Желоб водосточный

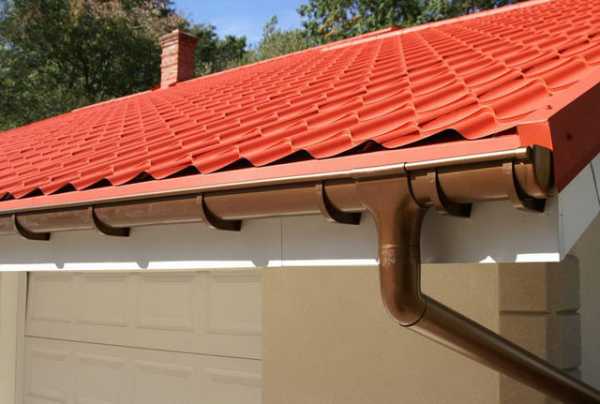

Постройка загородного дома не считается завершенной, если на крышу не помещена система отвода воды. Она защищает от влаги фасад, основание и отмостки. Строительный рынок предлагает готовые решения из различных материалов. Установкой могут занять опытные специалисты. Однако и при самостоятельном выполнении работ не уйдет много времени. К тому же такой вариант обойдется значительно дешевле. Главное – познакомиться с тонкостями работы, и подготовить нужные материалы, к примеру, желоб водосточный и дополнительные аксессуары.

Выбор водостока

Система отведения воды от дома имеет множество разновидностей. Ее изготавливают из разных материалов, обладающих определенными плюсами и минусами. Обычно все упирается в бюджет постройки и дизайнерскую задумку владельцев дома. Перед выбором водосточной системы следует учесть массу особенностей:

  • Пластиковые желобы. Дешевые и долговечные. Их легко устанавливать за счет небольшого веса и простоты соединения элементов. Разные детали склеивают раструбом или с использованием клея. Водостоки из пластика отлично поглощают звуки и могут эксплуатироваться до 25 лет. Единственным недостатком таких желобов является их невысокая прочность – при застое воды трубы может разорвать.
  • Металлические водостоки. Изготавливают из оцинкованной стали. Обычно снаружи на таких трубах имеется полимерное покрытие, способное защитить изделие от внешних воздействий. Трубы отличаются устойчивостью к ржавлению. Однако их сложнее устанавливать, и шумы они не поглощают. Производят металлические водостоки круглыми и прямоугольными. Их окрашивают в разные оттенки. Срок их эксплуатации составляет больше 15 лет.
  • Медь.  Отличается привлекательным видом, не ржавеет, легко спаивается. При эксплуатации поверхность таких труб становится темнее. Медные трубы могут служить до 150 лет. Это объясняет их высокую стоимость.

Исключить возможную деформацию труб при резком сходе льда и снега на крыше устанавливают специальные снегозадержатели. Водосточная система отводит влагу в дренаж или специально обустроенную для этого зону. Вид водостока для загородного дома зависит от выбранного кровельного материала. При укладке медной черепицы систему водоотвода следует сделать из этого же материала.

Часто для отделки фасада и укладки кровли выбирают универсальные материалы. Это позволяет монтировать водосток с учетом желаний хозяев дома. Например, если фасад оббит сайдинговыми панелями, а крыша покрыта не металлочерепицей, водосток может быть как пластиковым, так и стальным.

Фиксируя пластиковые желоба к стене здания, необходимо оставлять расстояние между элементами крепежа не больше 60 см. Оцинковку крепят анкерами с промежутком до 1 метра.

Типы водостоков

Устройство системы отведения воды может быть создано в следующих вариантах:

  • Неорганизованный. Вода стекает с крыши непосредственно на землю. Это чревато появлением сырости и деформациями основания.
  • Внутренний. Благодаря такому типу отведения влаги она не замерзает зимой. Этот вариант применим в северных регионах.
  • Организованный. Водосток оснащается системой желобов, по которым влага направляется в канализацию.

Устройство такой системы необходимо грамотно спроектировать. Еще водосток следует правильно закрепить на стену. Только в этом случае он будет работать исправно.

Особенности конструкции

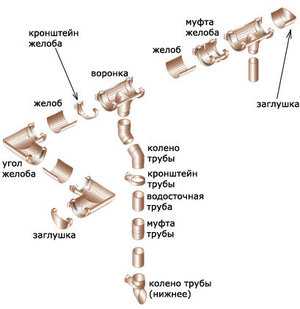

Система отведения воды включает множество элементов, соединенных друг с другом. В качестве основных деталей выступают желоба. В них собирается вода с кровли. Еще в систему устанавливают трубы. По ним вода отправляется в канализацию.

Сборная конструкция состоит из нескольких элементов:

  • воронки, служащие для стока воды;
  • заглушки;
  • кронштейны, на которые будет крепиться водосток;
  • муфты и переходники;
  • хомуты, фиксирующие водосточные трубы.

Нередко системы стока воды оборудуют такими устройствами:

  • Корзинки и сетки, которые являются препятствиями для опавших листьев и небольшого мусора.
  • Ливнеприемники, посредством которых соединяются желоба и канализация.
  • Капельники, исключающие скопление воды под крышей.

Продлить срок службы водостока часто используют греющие кабели. Их помещают в желоба. Такая мера позволяет исключить образование наледи на крыше зимой. Водосток в этом случае работает беспроблемно при любой погоде. Однако такое решение связано с увеличением затрат на электричество.

Советы по установке желоба водостока

Монтаж системы водоотведения лучше проводить параллельно с устройством крыши. Благодаря этому время работы будет уменьшено, а бюджет – сокращен. От вида используемых материалов зависит метод установки желобов.

Существует несколько условий, которые обязательно требуется соблюдать в процессе работ:

  • Установка желобов для водостока осуществляется на кронштейны. Их привинчивают к лобовой доске или стропилам. Металлические кронштейны крепят на стену из кирпича.
  • Тип конструкции влияет на расстояние между крепежными элементами. К примеру, для металлических изделий шаг будет равен 70-150 см. При установке пластиковых желобов расстояние между кронштейнами необходимо сделать от 50 до 60 см. Следует расположить крепежные элементы с каждой стороны от углов желоба.
  • Уклон горизонтального желоба должен составлять 3 мм на каждый метр в направлении воронки.

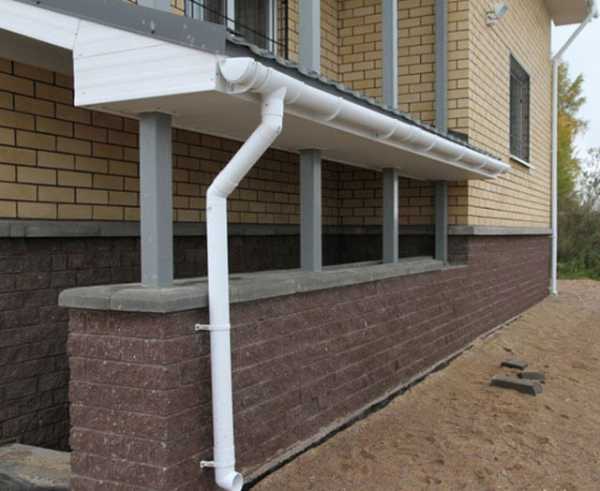

  • Промежуток между желобом и стеной следует сделать в диапазоне 3-8 см. Если выполнить прилегание более плотным, вероятно появление плесени.
  • Стояки монтируют после завершения установки верхних деталей системы, в том числе желобов и воронок. Трубы следует устанавливать на стену с использованием хомутов через каждые 1,5 м. К стене эти элементы прикручивают саморезами.
  • На последнем этапе закрепляют нижний слив трубы в 30 см от земли. При устройстве линейного водоотвода этот показатель сокращают до 15 см.

Монтаж стоков с кровли тоже имеет несколько тонкостей. При небрежной установке этих деталей вся проделанная работа может оказаться напрасной. Перед самостоятельным монтажом системы желобов следует узнать о нормах и правилах, которые нужно соблюсти.

Внимание! От водозаборной воронки до первых крепежных элементов должно быть расстояние больше 0,15 м.

Способы крепления желобов

Различают несколько методов установки креплений для желобов:
  • Фиксация водосточной системы к лобовой доске. Этот вариант выбирают по двум причинам. Установка водостока проводится при полностью устроенной кровле. Кроме того, при монтаже пластиковых элементов этот вариант подходит больше. Для фиксации таким способом металлических элементов следует выбрать короткие крюки.
  • Еще один способ – применение стропильных ног как основы для системы водостока. Этот вариант осуществим при размере шага между стропилами не больше 0,6 м. Такой метод отличается высокой надежностью. Он подходит для кровель с большой площадью. Однако применить его можно только при укладке кровельного покрытия.
  • Крюки большой длины или кронштейны комбинированного вида часто крепят к первой планке обрешетки крыши. Такой способ является оптимальным, когда шаг между стропилами составляет больше 0,6 м.
  • Существует еще один способ, предназначенный специально для случаев, когда предыдущие не работают. К примеру, при необходимости крепления системы отведения воды в отсутствии лобовой доски или доступа к обрешетке. В этом случае следует в стену вмонтировать костыли из металла. Затем шпильками на него фиксируют желоб.

Обычно для лобовой доски выбирают изделия толщиной 20 мм. Однако некоторые предпочитают для повышения надежности использовать детали толщиной 40 мм. Оптимальным считается диапазон 25-30 мм.

Дополнительные аксессуары

Кроме непосредственно желобов, в системе водостока используют дополнительные аксессуары. Среди них стоит выделить:

  • колена, устанавливаемые на поворотах с разным углом – 45 или 90 градусов;
  • заглушки;
  • компенсаторы;
  • отводы;
  • уплотнители – в случае с пластиковыми желобами.

Заглушки применяют как в случае с пластиковыми, так и с оцинкованными системами водостока. Эти элементы необходимы для закрытия желоба на тупике. Колено предназначено для смены направления желобов. Благодаря наличию колен разных градусов возможен обход различных архитектурных элементов здания.

Благодаря установке отводов в несколько потоков получается в одну выпускную трубу свести стоки от всех желобов. Это позволяет значительно сэкономить средства и время, поскольку не приходится дополнительно монтировать сливы канализации под все воронки.

Уплотнители изготавливают из резины. Эти элементы соединяют желоба друг с другом, играя роль гидроизоляции и элементов крепления. Компенсаторы являются необходимыми деталями, исключающими деформацию при температурном расширении желобов.

В процессе эксплуатации водостоков могут возникать различные проблемы. Чаще всего происходит засорение желобов мусором или их механическое повреждение. К примеру, после осени все желоба рекомендуется прочищать от опавших листьев. В это случае выходом является монтаж защитной сетки. Ее накладывают сверху на желоб. Это позволяет воде беспрепятственно проходить в водосточную систему, не пропуская листья.

Как видно, установка желобов водостока имеет определенные тонкости, от которых зависит надежность всей системы.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

водосточная система, желоба на кровле, ливневой водоотвод

Содержание:

Водосточной системе строения отводится далеко не последняя роль. Она делает завершенным внешний вид здания и выполняет предназначенную функцию -  сбор и отвод талых и дождевых вод и со скатной  крыши, и с пологой. При этом вода отводится не только с кровли, но и от других элементов строения, например, от стен и фундамента.


Виды водостоков

Системы водоотвода с крыши классифицируются по определенным признакам:

  • Организация водостока. Согласно этому признаку система может быть внутренней и наружной. В первом случае она встраивается в стены дома или внутри помещения, второй вид предполагает крепление элементов водостока на фасадах строений. Наружный водосток может использоваться для всех крыш со скатами, внутренний водосток на скатной крыше не устанавливается, он предназначен для организации сбора и отвода воды только на плоских перекрытиях.
  • Материал изготовления. Водосточная система может быть выполнена из пластика или металла.
  • Способ соединения элементов. Так как система состоит из нескольких элементов, то для их соединения необходимо использовать или специальный клеевой состав или резиновые уплотнители. Только в этом случае ливневые системы водоотведения с крыши могут быть надежно герметизированы.

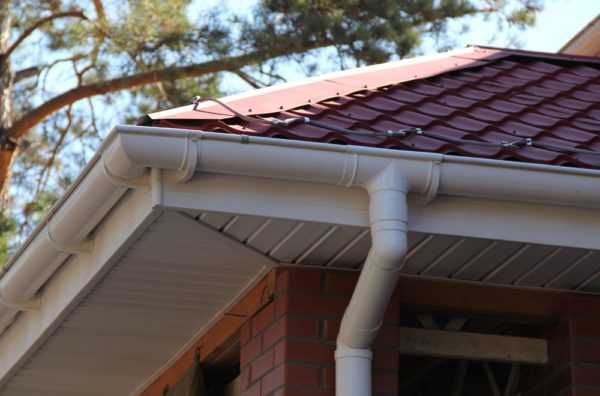

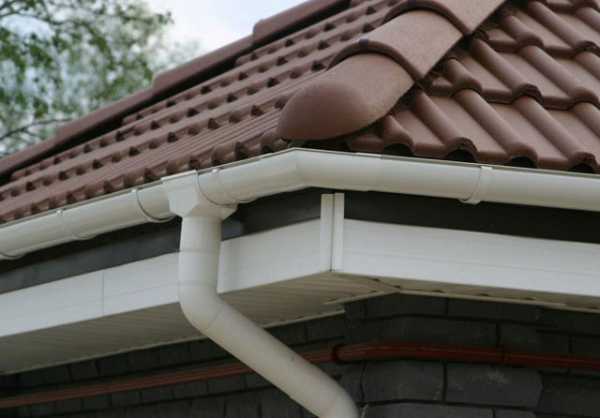

Системы наружного типа

Наружные водосточные системы представляют собой элементы для свободного движения воды, расположенные на фасаде здания. Конструкция водостока подбирается в соответствии с конструктивными особенностями здания.


Устройство водосточной системы кровли наружного типа предполагает наличие следующих элементов:

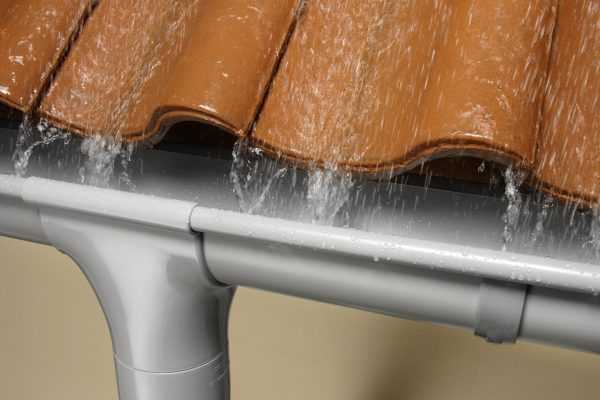

  • Желоб, который устанавливается с определенным уклоном.
  • Воронка для приема воды, стекающей по желобам.
  • Сливная труба, направляющая поток воды вниз.

При установке воронок важно выдержать расстояние между ними 20-25 см, причем для нормального функционирования на одну воронку должно приходиться до 10 метров желоба.

Желоба и трубы для слива воды

Одним из элементов наружного водостока являются желоба, которые делятся на несколько видов:

  • Устройство водосточных желобов карнизного типа выполняется вдоль карнизного свеса.
  • Парапетные желоба монтируют между парапетными стенами.
  • Разжелобковые элементы предназначены для направления воды к парапетным желобам.


Помимо этого желоба могут быть следующей формы:

  • Полукруглые элементы - это самый популярный вариант.
  • Прямоугольные желоба отличаются хорошей пропускной способностью, поэтому в большинстве случаев используются там, где отмечается повышенный уровень осадков.
  • Рельефный желоб способствует задержанию грязи, листьев и другого мусора, защищая весь сток.

Рассматривая сточные трубы наружного водостока скатной кровли, можно отметить, что они также могут иметь прямоугольную и круглую форму. При выборе системы важно, чтобы труба и желоб имели одинаковую геометрию.

Сечение водосточной трубы

Форма сечения водосточной трубы зависит от общей площади сбора воды, причем соотношение площади и диаметра трубы регламентируется соответствующим нормативным документом.

Согласно ГОСТ площадь сбора воды более 200 м2 подразумевает использование системы с квадратным сечением.


Для поверхностей малой площади диаметр трубы подбирается по следующей схеме:

  • Площадь сбора воды менее 30 м2 должна оснащаться системой, сточная труба которой имеет диаметр 8 см.
  • Для площади, не превышающей 50 м2, достаточно установить водосток с трубой сечением 9 см.
  • Если площадь не превышает 125 м2, то водосток должен иметь трубу диаметром 10 см.


Независимо от формы и размера все трубы крепятся с помощью хомутов и штырей. Эти элементы чаще всего изготовлены из металла, поэтому перед установкой их необходимо обработать антикоррозийным средством.

Материал для изготовления водосточной системы

В большинстве случаев водостоки со скатной кровли изготовляются из аналогичного материала, что и кровля. Основными материалами для этой цели можно назвать следующее:

  • Жесть с покрытием цинка.
  • Жесть с цинковым покрытием и дополнительным защитным слоем полимера.
  • Медь или алюминий.
  • Пластик.

Особенности установки желобов

Водосточная система должна устанавливаться по определенным правилам и с учетом некоторых особенностей:

  • При самостоятельной установке водосточной системы важно выдержать расстояние между стеной и сливной трубой не меньше 5 см. В противном случае стена будет постоянно контактировать с влажной трубой.
  • Водосточная система, особенно желоба, должна монтироваться с определенным уклоном в сторону воронок. Благодаря такой конструкции вода будет беспрепятственно стекать по желобу, не скапливаясь и не переливаясь через края желоба.
  • Установка скрытого водостока на скатной кровле подразумевает монтаж системы за облицовочным слоем или навесными панелями.
  • Места стыков и креплений должны быть герметичными. Для этой цели пользуются специальным клеем, методом холодной сварки и резиновыми уплотнителями.


Выбирая тот или иной вариант герметизации, следует изучить достоинства и недостатки каждого из них:

  • Резиновые элементы устойчивы к механическим воздействиям и хорошо герметизируют систему водостока. Но стоит учитывать их чувствительность к высокой и низкой температуре, а для их нормального функционирования необходима средняя температура.
  • Соединение с помощью клея также надежно и герметично, но демонтаж такой системы невозможен.
  • Холодная сварка - это наиболее надежное и герметичное соединение, но изменение линейных размеров элементов системы приводит к растрескиванию мест соединения.

Следовательно, способ стыковки элементов водостока выбирается исходя из определенных условий эксплуатации.

Технологические этапы устройства системы

Монтажные работы по устройству водостока начинаются с определенных расчетов.

  • Для начала определяют длину желобов, для этого следует здание по периметру.
  • Затем отмечаются места, где планируется размещение воронок.
  • Следующим шагом устройства системы сбора и отвода воды установка и фиксация держателей для желоба или специальных крюков. При этом следует учитывать, что крепление для пластиковых труб должно располагаться на расстоянии 60 см друг от друга. Для металлических или комбинированных систем держатели или крюки размещаются с шагом 30 см.
  • Далее выполняют крепление воронок.
  • После этого желоба укладывают в установленные держатели.
  • Теперь необходимо закрепить соединения водосточной системы. На этом этапе важно, чтобы элемент соединителя располагался в месте стыка соединяемых желобов.
  • Завершением работы является установка труб, угловых элементов и заглушек.


Выполняя соединение желобов, следует помнить, что торцы не должны плотно прилегать друг к другу, необходимо обязательное наличие температурного зазора. Особое внимание в этом плане нужно уделить металлическим элементам.

Монтаж системы водостока скатной крыши

Выбрав материал для водосточной системы, и рассмотрев этапы устройства водостока со скатных крыш, можно переходить к непосредственной установке элементов.

Началом работы можно назвать установку воронок, но это лишь в том случае, если эти элементы крепятся непосредственно на кровлю с использованием кронштейнов или других крепежных приспособлений. Когда по инструкции предполагается крепление воронок к желобам, работу следует начинать с крепления кронштейнов.

При выполнении подобных действий необходимо выдерживать расстояние между креплениями и создать определенный угол наклона. Для этого после установки первого крепления, который будет расположен на самом большом расстоянии от воронки, к нему привязывают один конец веревки. Другой ее конец фиксируют на воронке. По этому ориентиру устанавливают остальные крепежные элементы. Читайте также: "Какая водосточная система для кровли нужна – выбор оптимального варианта".


Установив держатели, начинают непосредственное устройство желобов на кровле. Начальной точкой установки должна стать воронка. Места, где стыкуются кромки, необходимо тщательно загерметизировать, выбрав один из подходящих вариантов.

При наличии выступающих углов здания необходимо использовать специальные угловые элементы, форма которых упрощает соединение желобов в сложных местах.

Открытые торцы желобов закрывают, используя специальные заглушки.

На последнем этапе устройства водосточной системы занимаются установкой сливных труб, приняв за начальную точку закрепленную воронку. В процессе установки стоит контролировать минимальное расстояние от стены до трубы. Сливные элементы крепят к стенам с помощью хомута и муфты, располагая их с шагом 2 метра.

Установка сливных труб должна проводиться по следующим правилам:

  • Крайняя точка сливной трубы должна располагаться на расстоянии 30 см от поверхности отмостки.
  • При установке линейного водостока от отмостки до сливного элемента трубы должно быть расстояние не меньше 15 см.

Если в процессе монтажа водосточной системы возникла необходимость резки элементов, то следует придерживаться таких рекомендаций:

  • Металлические изделия не следует резать болгаркой, так как при этом нарушается слой, защищающий металл от коррозии. Чтобы избежать возникновения такой проблемы, лучше воспользоваться ножницами по металлу.
  • Для резки пластиковых элементов водостока вполне подойдет ножовка по металлу или болгарка. Выполняя какие-либо действия с элементами из пластика, необходимо контролировать температурный режим, так как с таким материалом можно работать только при плюсовой температуре.



kryshadoma.com

Правильный монтаж водосточной системы: инструкция

Любое частное строение, например, в виде дачного домика, должно быть оснащено водосточной системой, которая необходима для отвода излишек воды как результат дождя или таяния снега при наличии скатной крыши. Если монтаж водосточной системы будет произведен неправильно, что нередко случается при самостоятельной ее установке, или она будет отсутствовать как таковая, то следствием этого станет постепенное разрушение здания.

Осадки являются основной причиной того, что происходит размытие фундамента. Именно это заставляет устанавливать систему водостока, которую можно смонтировать собственными силами. Но как установить водосток самостоятельно? Монтаж водосточной системы предполагает ряд рекомендаций, с помощью которых можно создать функциональный водосток, обеспечивающий полноценный отвод излишков воды.

Порядок действий при монтаже водостока

Инструкция по монтажу водосточной системы обычно включает в себя один и тот же набор действий: выполнение необходимых расчетов, закупка материалов и осуществление непосредственного проведения того или иного вида работ. При этом возведение водостока происходит примерно в том же порядке. Изначально следует определиться с типом требуемой системы, а затем, основываюсь на расчетах, произвести закупку материла и осуществить установку водостоков на крыше.

Водосточные системы отличаются вариативностью изготовления, что зависит от требуемой пропускной способности. В частности, водостоки на крыше могут маркироваться следующим образом: 125/100. Данная маркировка дает понять, как диаметр трубы соотносится с диаметром желоба, что более наглядно видно на рисунке ниже.

Внимание! Практически каждый производитель выпускает собственные варианты систем водостока, отличающиеся размерами труб и желобов. В связи с этим не стоит пытаться объединить элементы водостоков, выпущенных разными производителями.

Наличие на рынке такого разнообразия водосточных систем объясняется тем, что предпринимаются попытки удовлетворить весь спектр потребностей покупателей этой продукции.

Как правильно определиться с системой водостока?

Качественная установка водостоков не может быть реализована без правильно подобранной системы. Оптимальный выбор рассматриваемого вида системы должен основываться на следующей информации:

  • уровень осадков в своем максимуме применительно к тому региону, где находится строение, в отношении которого предполагается проведение работ по монтажу водостоков;
  • параметр площади самого большого ската крыши, необходимый в целях определения подходящего желоба.

Существует формула, которая дает возможность рассчитать площадь ската:

S = (A + B/2) x C

При этом стоит учитывать один момент – для плоской крыши, характеризуемой уклоном в пределах 10 градусов, используется несколько другая формула расчета:

S = A x C

Посредством приведенной ниже таблицы можно выбрать водосточную систему в соответствии с полученными замерами.

Когда с определением вида системы будет закончено, следует перейти к подсчету того, сколько материала потребуется. Для упрощения этого процесса надо подготовить чертежи плоскостей.

Расчет водосточной системы

Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.

Расчет желобов

Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежных элементов в виде кронштейнов и крюков, устанавливаемых через каждые 60–90 см с обязательным созданием уклона в 1 см на каждые 3–4 м длины желоба.

Рассматриваемое в нашем случае строение, как пример установки системы водостока, позволяет сделать вывод о том, что понадобится 10 трехметровых желобов и 1 четырехметровый.

Внимание! Производите округление получаемых значений до целой длины желоба. Надежность системы будет выше, а ее стоимость – ниже, если удастся минимизировать количество соединений.

Расчет угловых желобов

Функциональность углового желоба определяется необходимостью изменения направления движения потоков воды, что и делается посредством этого элемента системы. Фиксация угловых желобов производится в точках внешних и внутренних углов кровельной конструкции. В результате получается, что количество наружных углов составляет 4, а внутренних – 2.

Внимание! Применение пластикового желоба расширяет возможности создания угловых вариантов. Это доступно за счет вырезания определенных частей желоба и их соединения под конкретным углом с помощью холодной сварки.

Расчет воронок, заглушек и соединителей

Возвращаясь к нашему примеру, делаем вывод, что применительно к характеристикам нашего дома следует подготовить 4 воронки, 2 заглушки и около 17 соединителей, что зависит от нюансов монтажа. Так, в одних системах крепление углов осуществляется непосредственно к желобу, а в других это процесс реализуется посредством соединителей.

Монтаж систем, доступный с помощью клея, следует проводить с установкой стандартных соединителей и таких, как компенсационные. В случае с последними их применение оправданно, когда длина крыши превышает 8 м.п. Компенсационные соединители – это возможность избежать негативного влияния на целостность системы от линейного расширения желобов под воздействием температур окружающей среды. Применительно к нашему примеру необходимо было бы установить 4 стандартных соединителя и 1 компенсационный.

Внимание! Одна воронка гарантирует беспроблемный прием воды с 10 м.п. желоба. Если же длина стены превышает упомянутый параметр, то необходимо установить 2 воронки на удалении друг от друга в пределах 20 м.п.

Крепление желоба

При монтаже желоба применяют крепежные элементы в виде крюков разной длины. Использование коротких крюков – крепление желоба на крыше. Что касается длинных крюков, то они применяются для монтажа желоба на стропилах до того момента, как будет произведена установка кровельного покрытия.

Установка крюков должна производиться с обязательным соблюдением расстояния между ними в 60 см. Также необходимо придерживаться правила обязательной установки данного вида крепежных элементов в местах соединения желоба, на углах конструкции и там, где находятся воронки и заглушки. В нашем случае потребуется установка крюков в количестве 68.

Крепление труб водостока

Водосточная труба обеспечивает вертикальное стекание воды. При этом она может иметь сечение в виде круга или прямоугольника. К стене такие трубы крепятся посредством кронштейнов с учетом того или иного способа монтажа:

  • «на камень» – крепление осуществляется на стену из камня, кирпича или бетона;
  • «на дерево» – в качестве плоскости крепления имеются в виду деревянные стены из бруса, бревна или ОСБ.

Подсчет количества необходимых труб должен соотноситься с количеством воронок. У нас их 4, поэтому труб должно быть столько же. Что касается длины труб, то она должна соотноситься с суммой длин тех стен, которые будут служить местом их монтажа. В продаже данного вида трубы реализуются в виде изделий длиной 3 и 4 м.п. Так как необходимо избегать излишнего количества стыков на трубе, то следует подбирать требуемую длину этой продукции с округлением в сторону большего значения. Например, при высоте вашего дома в 3,5 м надо покупать 4-метровую трубу. Монтаж водосточных труб производится с шагом 1 метр с обязательной точкой крепления возле колена.

Колено и слив

Если ваш дом соответствует тому строению, которое представлено на нашем фото, то потребуется оборудовать каждый стояк 2 коленами. В нашем случае получится 4 стояка, 8 колен и 4 слива.

L – расстояние, замер которого следует производить так же, как это отображено на рисунке.

Внимание! Возведение мансарды несколько меняет расчеты. Понадобится другое количество желобов и иной монтаж, так как придется учитывать высоту аттиковой стены. Схемы ниже помогут понять, как произвести расчет по-новому.

Этапы монтажа

Этап 1: установка элементов крепления для желобов

Рынок предлагает множество решений в плане крепежных элементов, которые можно использовать для монтажа желобов. При этом установка данных компонентов системы водостока производится как на стене, так и непосредственно на кровле. В то же время следует соблюдать следующее условие: желоба должны устанавливаться таким образом, чтобы наличествовал уклон около 5 см на 10 метров длины этого изделия в направлении водосточной трубы. Такое положение обеспечивает свободное стекание воды без ее переливания через края желоба. Если длина дома превышает 20 метров, необходимо устроить 2 уклона для полноценного отведения воды, отталкиваясь от середины здания.

Надежное крепление желобов обеспечивается кронштейнами, устанавливаемыми с шагом полметра. При этом стоит позаботиться о том, чтобы этот параметр был соблюден вне зависимости от расстояния между стропилами, например, можно задействовать обрешетку для монтажа данных элементов крепежа.

Этап 2: установка воронок

Обычно воронки устанавливают там, где находятся трубы водостока. Но при определенных условиях эти элементы водосточной системы находят свое применение в плане соединения желобов. Если это так, то следует осуществлять монтаж именно с них. Что касается стандартной установки водоприемных воронок, то она должна начинаться с того, что сначала необходимо сделать соответствующее отверстие в желобе, используя, например, ножовку. Затем края такого отверстия следует зачистить и после этого можно приступать к непосредственному монтажу с помощью соответствующих фиксаторов, если воронка металлическая. Если же это изделие выполнено из пластика, то его установка производится с помощью клея.

Этап 3: монтаж желоба водостока

Установка желобов осуществляется в соответствии с простой инструкцией:

  • уложить желоб на кронштейны внешним пазом вниз;
  • произвести крепление желоба за счет наличия специальных фиксаторов.

Этап 4: монтаж заглушек

Наиболее эффективны заглушки, оснащенные резиновыми уплотнителями, которые располагаются на нижней дуге этого изделия. Если такого вида заглушек у вас не окажется под рукой, то следует соблюсти некоторые условия установки стандартных заглушек:

  • использовать уплотнитель, который должен быть уложен в заглушку ребристой стороной вверх;
  • осуществить стыковку заглушки с желобом.

Этап 5: стыковка желобов

Чтобы соединить желоба, надо использовать специально предназначенные для этого соединители, оснащенные уплотнителями. На практике два соединяемых желоба требуется расположить на небольшом расстоянии друг от друга, а затем правильно установить между ними соединитель и завершить монтаж посредством закрепления места стыковки замком.

Этап 6: установка колена

Процесс установки колена предполагает его монтаж на воронку по направлению выходным отверстием к стене с целью обеспечения более близкого расположения к зданию трубы водостока. На следующем шаге к установленному колену добавляется еще одно, обеспечивающее направление вниз.

Этап 7: установка водосточных труб

Производится установка трубы в колено с дальнейшим закреплением соединения хомутом. Для увеличения длины водостока дополнительная труба вдевается в уже установленную.

Этап 8: хомуты

В зависимости от материала несущих элементов (кирпич, дерево) применяют различные виды хомутов. Преимущественно хомуты по своему строению представляют собой 2 дуги, одеваемые на трубу и фиксирующиеся посредством болтов.

Этап 9: слив

Слив, напоминающий собой колено, предназначен для отвода воды от основания здания. Обычно он монтируется так, чтобы от отмостки до края слива было от 30 до 40 см.

Водосточная система должна быть прочной – это главное требование. Также установка водосточной системы должна быть произведена правильно, чтобы она могла справляться с любыми потоками воды. После того как монтаж водостоков завершен, необходимо промыть систему для очистки от стружки, которая может повредить элементы из пластика.

Похожие статьи:

vseprotruby.ru

размеры, особенности и процесс монтажа

Виды оценкованных желобов

Благодаря гибкости оцинкованных листов, желоба отличаются по форме поперечного сечения, а именно:

  1. Полукруглая форма наиболее востребована для загородных дач и домов. Благодаря такой форме, желоба легко чистить, да и песок с попавшими листьями по таким водостокам сходит легче, чем в изделиях с другой формой сечения. Исходя из формулы, где с одного квадратного метра крыши отвести влагу может 1-1.5 см2 сечения желоба, подбирается изделие необходимого диаметра. Говоря другими словами, чем больше размеры крыши, тем больше должно быть поперечное сечение, иначе система водоотвода не выдержит.
  2. Прямоугольная и квадратная форма применяется при обустройстве водосточной системы в многоэтажных домах. Форма такого сечения предполагает сбор и транспортировку большого количества влаги. Недостатком такого сечения является задержка мусора в лотках. Дабы максимально этого избежать, строители крепят данные элементы в кровлю зданий, добавляя сюда приёмные воронки и другие устройства. Известным производителем такой формы сечения является МП Модерн, который выпускает популярный желоб водосточный оцинкованный с полимерным покрытием и оптимальными размерами 120х86х3000, великолепно справляющегося со сбором и транспортировкой влаги вдоль карниза к месту слива.


Не смотря на форму сечения, наиболее популярными на рынке являются желоба водосточные с размерами 125х2500 мм, где первая величина оцинкованного изделия обозначает его ширину или диаметр, а вторая — длину.

Вообще, следуя нормам ГОСТ, при выборе размеров данных элементов системы водоотвода, учитывают площадь самой крыши, а именно:

  • Для крыши с площадью ската от 10 до 70 квадратных метров следует приобретать желоба, диаметр которых равен 90 мм.
  • Если площадь ската превышает 100 м2, то диаметр лотков может доходить до 150 мм.

Для безопасного функционирования системы водоотвода длина водосточного желоба не должна превышать 3-4 м, но это касается изделий из пластика.

Отдавая предпочтение желобу водосточному оцинкованному, вы должны иметь в виду, что его длина не должна быть больше 2000 мм, т. е., на десятиметровом карнизе будет находиться пять оцинкованных лотков.

«Обратите внимание!

При покупке элементов водосточной системы, соединительных муфт должно быть меньше на одну единицу от количества желобов.»

Кроме формы и размеров, лотки отличаются по способу установки, т. е:

  • Монтаж навесного желоба водосточной системы осуществляется под крышей, используя в качестве основы стропила, лобовую доску и т. д. Крепятся они на кронштейны под уклоном 2 мм на 1 п. м.

«Важно знать!

Кронштейны не должны устанавливаться в местах предполагаемого соединения элементов. От приёмной воронки желательно располагать данные крепёжные детали на расстоянии 10-20 см.»

  • Настенные лотки укладывают на крюки из полосок стали, прибитых к обрешётке сверху свеса кровли через каждые 70 см. Следует соблюдать уклон данных деталей 4-5 единиц, а высота их бортов не должна быть меньше 10 см. Соединение настенных желобов обеспечивают двойные лежачие фальцы, расположенные в направлении потока воды.

Выбирая детали для организации водосточной системы, желательно обратиться за рекомендациями к специалистам, но можем сказать точно, что отдавать предпочтение следует известным и надёжным маркам. Так, желоб водосточный марки МП (компания Металл Профиль), отличается:

  • полукруглой формой;
  • универсального размера 125х100;
  • высокого качества, т. к., произведены на современном оборудовании;
  • с доступной ценой.

vivoz-gbo.ru

Водосточный желоб — фото и видео

Для того чтобы построить дом, нужно много сил и терпения. Для сохранения построенного жилья и продления срока эксплуатации необходимо также приложить немало усилий. Главным врагом всех строений считается вода, поэтому необходимо обеспечить её правильный отвод. Помогает справиться с этой проблемой водоотводящая система.

Установка особенно важна для тех строений, у которых вход располагается со стороны ската. В этом случае вода стекает на голову входящего человека, а в весенний и осенний периоды перед входом образовывается наледь. Одной из составляющих водосточной системы являются водосточные желоба.

Классификация

Желоб для водостока – это труба, по которой поток воды с кровли направляется в определённое место.

В зависимости от использования водосточные трубы могут быть двух видов:

  1. Внутренние трубы используются в том случае, когда необходимо спрятать водосточную систему в стену. Чаще всего этот вид находит применение при строительстве многоквартирных домов и частных коттеджей. Их обустройство ведётся параллельно с кровлей, а сток чаще всего выводится в дренаж.
  2. Наружные водостоки – это классический вариант, который находит применение в частных домах, на дачах или в подсобных помещениях. Располагается такая система по периметру кровли, а сток выводится в дренажную систему. Наружные водосточные системы имеют простую конструкцию, поэтому могут быть установлены самостоятельно без помощи специалистов.

Для изготовления водостоков используют дерево, бетон, пластик и металл.

Бетонные конструкции отличаются большим весом, поэтому не подходят для загородных строений. Возможно, использование бетонных желобов в качестве тротуарного отвода в дренажную систему.

Схема водосточной системы.

Деревянные желоба имеют красивый внешний вид, но от постоянного контакта с водой набухают и начинают гнить. Это отрицательно сказывается на сроке эксплуатации. Полное разрушение — через 6—7 лет.

Большой популярностью пользуются металлические системы. Для их изготовления используют медь и алюминий. Эти материалы не ржавеют и легко переносят температурные перепады. А также популярны желоба из оцинкованной стали. Они отличаются лёгкостью монтажа, доступной ценой и устойчивостью к коррозии.

Широкое применение находят водостоки из поливинилхлорида. Это очень лёгкий и гибкий материал, который устойчив к воздействию воды. Недостатком пластиковых конструкций считается лёгкое изменение формы от резкой смены температуры.

Кроме этого, водосточные желоба могут быть различной формы:

  1. Прямоугольными и квадратными желобами обустраивают внутренние водосточные системы. При такой форме возможна транспортировка больших объёмов воды, не прибегая к частым очищениям системы.
  2. Круглые формы подходят для обустройства водостоков снаружи зданий. Используются как открытые варианты, так и закрытые.

вернуться к меню ↑

Установка

Монтаж водосточных систем должен проводить опытный мастер, но можно провести работу самостоятельно. Главное, необходимо соблюдать инструкцию производителя и нормы СНиП. Подробнее:

  1. Крепление водостоков осуществляется с помощью специальных крюков. К их установке нужно подойти с большой ответственностью, чтобы в дальнейшем не возникло неприятных ситуаций. Кроме того, нужно правильно подобрать кронштейны: они должны быть немного больше окружности желоба. Расстояние между крюками зависит от материала, из которого изготовлена водосточная система. Для пластиковых конструкций рекомендуется более частая установка крюков. Для металлических систем выдерживается шаг в 90 см.
  2. Устанавливая водосток, важно следить за поддержанием угла наклона всей системы. Средний показатель, соответствующий стандартам, составляет около 2 мм на погонный метр. Более точные параметры можно взять из справочника в соответствии с типом кровли.
  3. Чтобы закрепить водосточные конструкции на стену, нужно использовать замки на трубах. Места соединения обязательно обрабатываются герметиком.
  4. Для экономии площади водостока используют дополнительные поворотные элементы. Это обеспечивает максимальную эффективность работы водосточной системы.

Система обогрева водосточного желоба.

Обустройство обогрева

В зимний период года, возможно образование ледяных заторов в желобах. Это происходит оттого, что тающий снег стекает по холодной кровле и замерзает. Решить эту проблему поможет устройство обогрева водостока. Система антиобледенения – это специальный нагревательный кабель. Обогрев такого типа защищает водосток от скопления льда, следовательно, уменьшаются затраты, связанные с ремонтом кровли.

При проектировании системы антиобледенения учитывается климат региона, тип кровли, материал, из которого она изготовлена, размер водосточной системы и многие другие факторы.

Обслуживание

Водосточные желоба не требуют специального ухода, но кое-какие процедуры выполнять необходимо:

  • требуется регулярно промывать систему, чтобы предотвратить скопление ила;
  • установленные специальные решётки защитят от скопления грязи и листьев;
  • нельзя оставлять без внимания крепление желобов. От большого количества воды или снега крепление ослабевает, а желоб провисает. Особо остро эта проблема ощущается в регионах с холодным климатом.

Ремонт желоба.

вернуться к меню ↑

Ремонт

Независимо от срока эксплуатации могут возникнуть проблемы, решением которых является ремонт желобов:

  1. Появление ржавчины говорит о нарушении оцинкованной поверхности. Для решения проблемы ржавчина удаляется стальной щёткой, а поверхность обрабатывается краской, в которой содержатся ингибиторы коррозии.
  2. В том случае, если имеется сквозное поражение желоба, рекомендуется ставить заплаты. Поверхность тщательно очищается и протирается растворителем. После высыхания на это место наносится эпоксидная смола, на которую приклеивается заплата. Затем наносится дополнительный слой эпоксидной смолы.
  3. В некоторых случаях требуется полная замена желоба. Приобрести элементы можно в любом специализированном магазине.

Правильно установленные водосточные системы обеспечат целостность и сохранность возведённого строения. Сухие подвальные помещения предотвратят появление плесени и грибка. Кроме того, качественная водосточная система уменьшит расходы, связанные с ремонтом дома.

Похожие статьи:

septikvdome.ru
