Как установить пленочный теплый пол – Монтаж пленочного теплого пола – особенности укладки, как выбрать нагревательную пленку, как правильно подключить систему, детали на фото +видео

Содержание

Монтаж пленочного теплого пола своими руками: видео

Одним из наиболее экономичных и в то же время эффективных вариантов обогрева помещений в наше время является пленочный теплый пол. В условиях постоянного подорожания теплоносителей, а также электрической энергии использование нагревательных элементов, имеющих небольшую мощность, является полностью оправданным решением.

Преимущества теплого пола

Главными достоинствами такого теплого пола являются:

  1. Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.
  2. Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.
  3. Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.
  4. Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.
  5. Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.
  6. В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.
  7. Отопительная пленка отличается длительным сроком службы – до 30 лет и более.

Конструкция

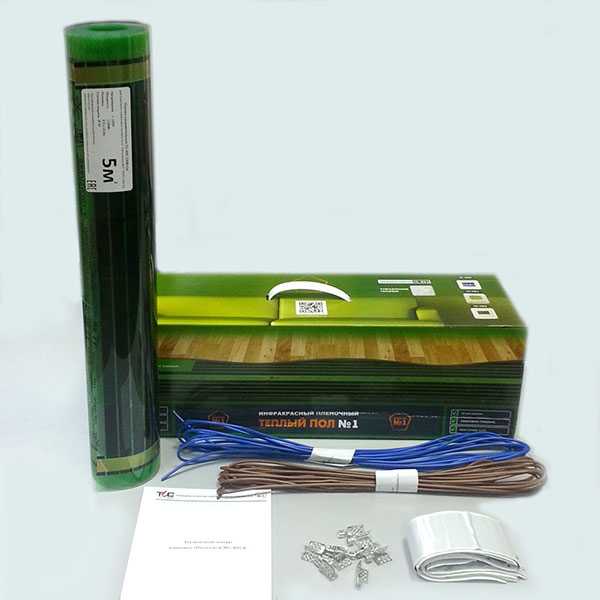

Для монтажа пленочного теплого пола необходимо использовать следующие элементы:

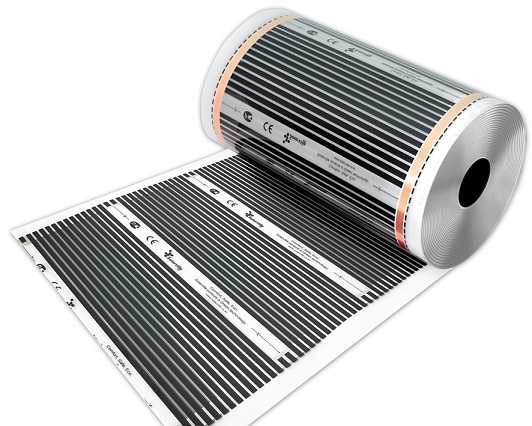

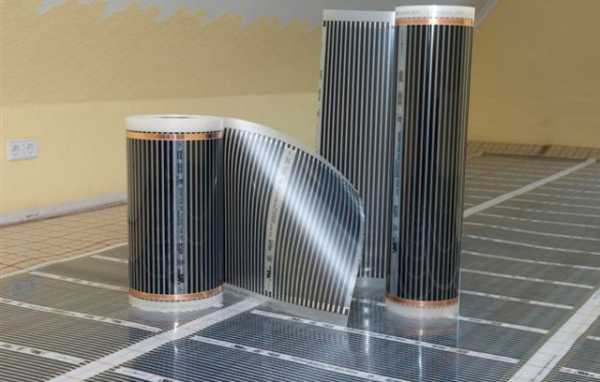

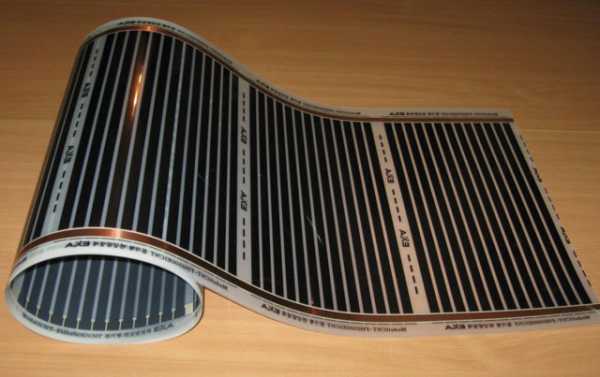

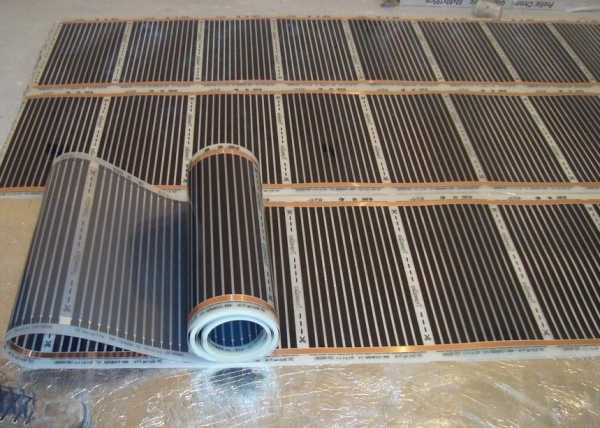

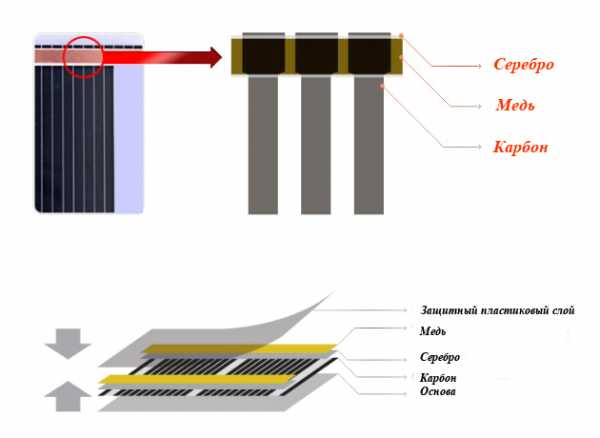

  • Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.

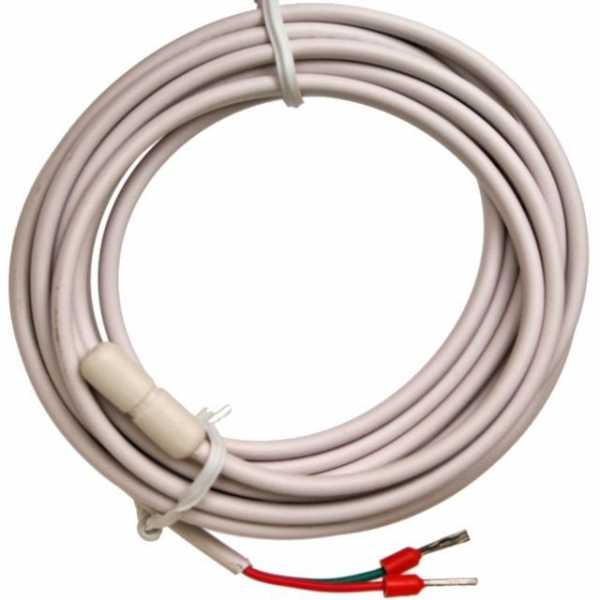

  • Для определения температуры поверхности пола используется термодатчик.

  • Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.

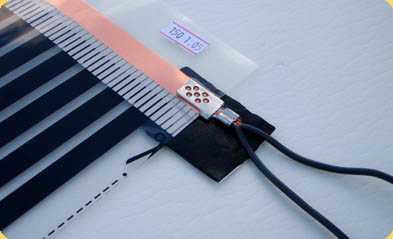

  • Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.

Важно! Нельзя выполнять подсоединение с помощью паек оловом! Производители запрещают паять любое сечение провода к ленточной структуре пола. Когда выполняется пайка, происходит чрезмерный нагрев токопроводящей шины, что может нарушить контакт в нагревательной системе и привести к её выходу из строя. Производитель настаивает на использовании обжимных соединителей.

  • Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).

Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на выводы термопленки через карбоновые элементы начинает протекать электрический ток, который и вызывает появление инфракрасного излучения. Схема подключения пленочного теплого пола тоже очень проста: полосы карбоновой плёнки укладываются на основание, подключаются проводами и можно стелить чистовое напольное покрытие. Но об этом немного позднее.

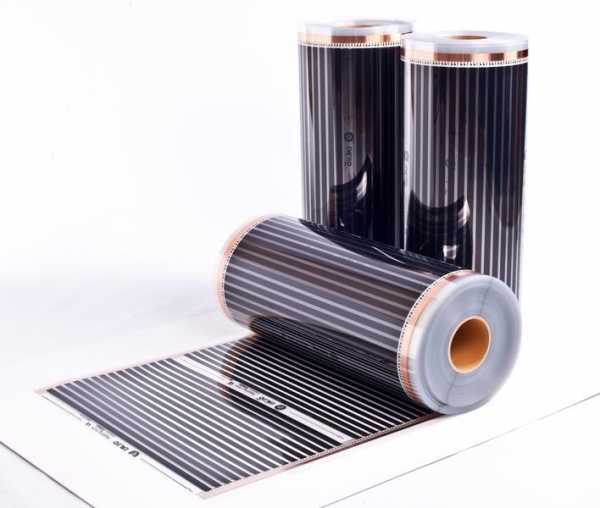

Технические характеристики нагревательной пленки

К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:

  1. Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.
  2. Температура плавления (130 С0). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С0.
  3. Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
  4. Длина и ширина одной полосы термопленки (как правило – 8 Х 0,5 м).
  5. Толщина пленки составляет 0,4 мм. Это дает возможность класть теплый пол под любым напольным покрытием – ламинатом, паркетом, керамической плиткой, а также линолеумом или ковролином. Главное четко следовать инструкции по монтажу и плёночные теплые полы долгие годы будут радовать вас комфортом и теплом.

Порядок монтажа

Монтаж пленочного теплого пола своими руками выполняется  в следующем порядке:

  • Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
  • Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.

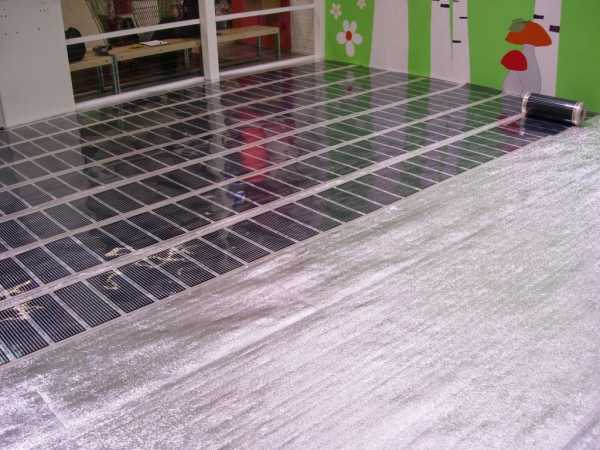

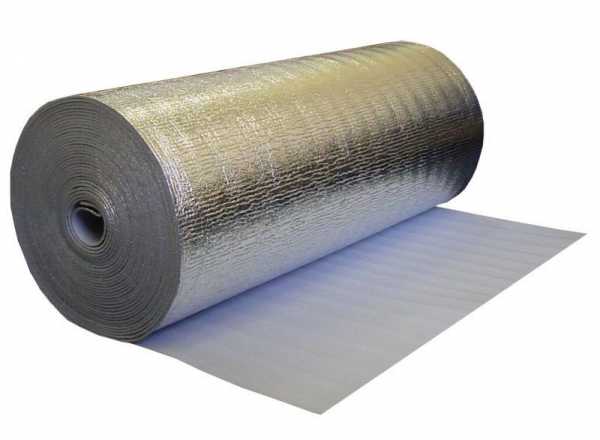

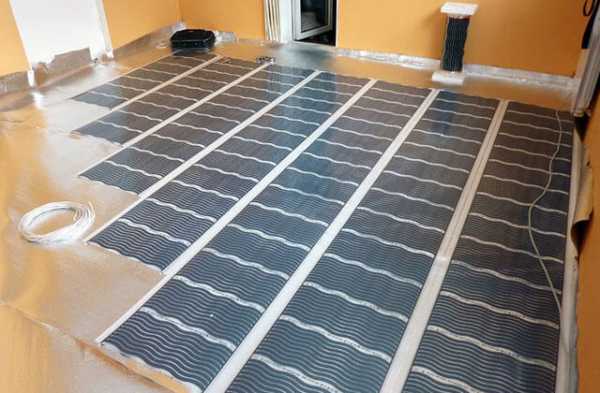

  • Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.

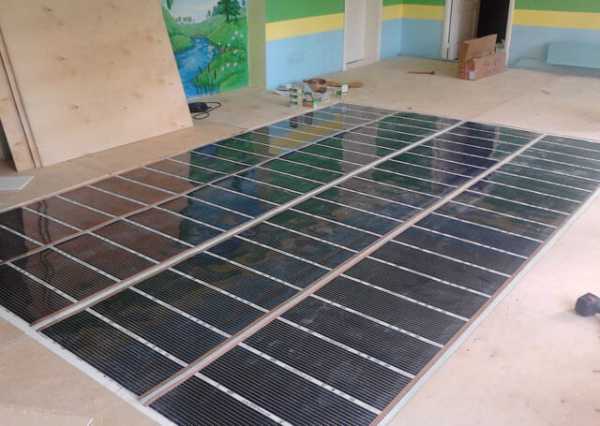

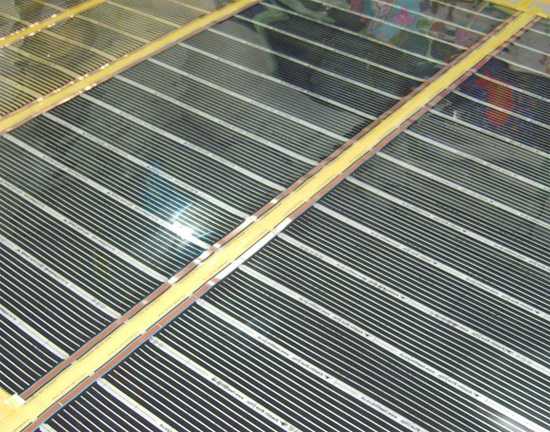

  • В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.

  • Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
  • Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм2, которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.

  • Проверка работоспособности.
  • Укладка пленочного слоя защитного полиэтилена поверх инфракрасной пленки.
  • Можно монтировать напольное покрытие.

Внимание! Перед укладкой теплого пола следует тщательно спланировать обстановку комнаты. Его укладка на площадях, которые будут заняты мебелью, приведет к перегреву карбоновых элементов и выходу их из строя.

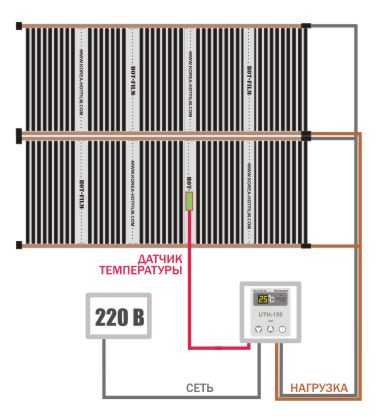

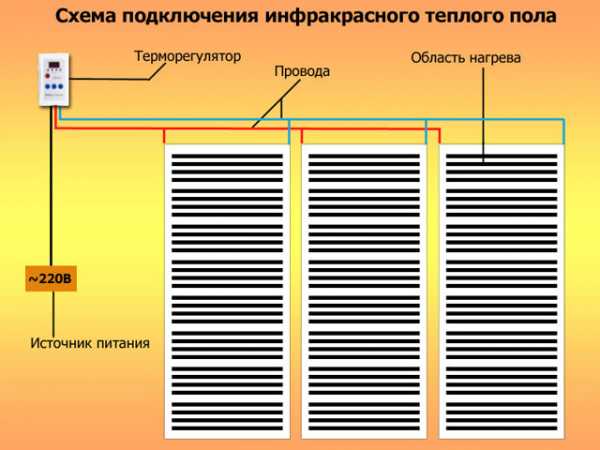

Схема подключения

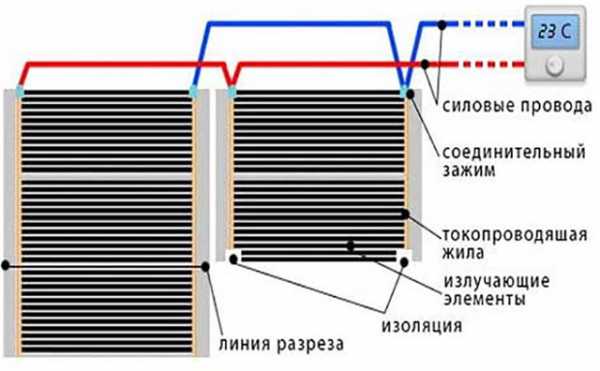

Следует обратить внимание, что подключение всех элементов теплого пола выполняется параллельно. Это чрезвычайно важно для обеспечения надежной работы системы обогрева в целом, поскольку при выходе из строя одного из ее элементов остальные продолжат работать.

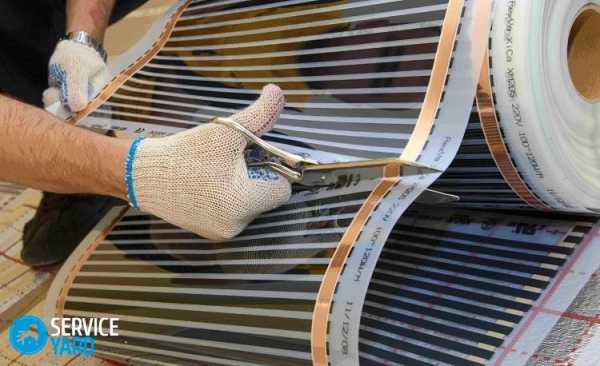

Внимание! Разрезать пленку можно только в специально предназначенных для этого местах. На каждом рулоне они обозначены пунктирной линией. В противном случае можно нарушить целостность электрической цепи.

Укладка пленки под различные типы напольного покрытия

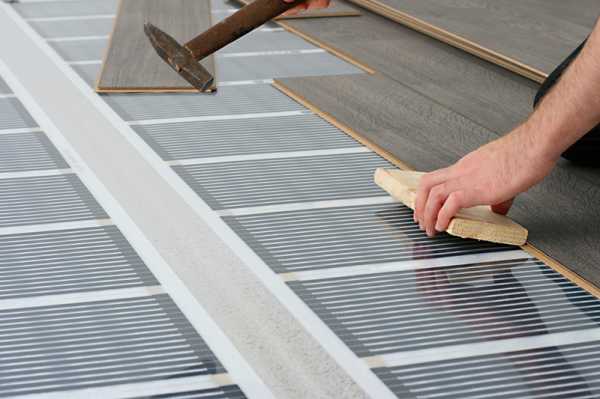

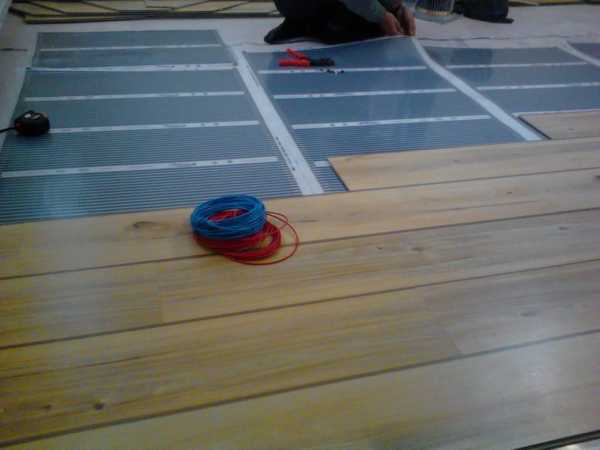

Пленочный теплый пол под ламинат должен укладываться на идеально ровную поверхность согласно инструкции по укладке. Максимально допустимая величина перепада уровня пола не может превышать 1 мм на 2 погонных метра.

Важно! Пленочный теплый пол под линолеум или ковролин укладывается с использованием подложки из фанеры или ДВП между инфракрасной пленкой и напольным покрытием.

Монтаж теплого пола под керамическую плитку выполняется непосредственно под бетонную стяжку.

Чтобы обеспечить нормальный обогрев помещений, площадь теплого пола должна занимать не менее 70 % общей площади комнаты. При использовании теплого пола в качестве дополнительной системы обогрева помещения его площадь может занимать 30 % помещения.

Недостатки пленочного теплого пола

К недостаткам таких систем обогрева помещений относятся:

  1. Сложность ремонта термических элементов, в случае выхода их из строя. Особенно ремонт осложняется в случае укладки его под керамической плиткой.
  2. Существенно сужается возможность перестановки предметов мебели и бытовой техники при смене интерьера помещений.

Таким образом, инфракрасную пленку можно назвать одним из наиболее удачных вариантов конструкции теплых полов. Имея сравнительно небольшую мощность, она сочетает в себе высокую эффективность, надежность, а также простоту монтажа и эксплуатации.

Видеоинструкция

Подробная инструкция по монтажу пленочного теплого пола своими руками, видео:

mr-build.ru

инструкция по монтажу, расход энергии

Одним из самых эффективных источников обогрева помещений считается пленочный теплый пол. В нашей статье ознакомимся с особенностями и принципом работы такой конструкции, узнаем расход электроэнергии, а также виды напольного покрытия, которые подойдут для данного источника обогрева.

Содержание статьи:

Что собой представляет

Основной особенностью пленочного пола считается отсутствие мокрых работ при укладке пленки, то есть, в устройстве цементно-песчаной стяжки нет необходимости. Укладка полотен может проводиться даже неопытным строителем за сравнительно короткое время на любые выровненные или изогнутые поверхности.

Инфракрасный пол быстро решает проблему экстренного прогрева помещений. Тепло от обогревающих элементов поступает сразу после включения системы в электрическую сеть. Пленка обладает высоким запасом прочности и безопасности, она может укладываться фактическим под большинство напольных покрытий и даже под ковер.

Сама конструкция состоит из нескольких нагревательных матов, встроенного датчика и термостата, при помощи которого производится регулировка температуры нагрева. Если мощность обогревательной системы превышает 2 кВт, ее подключают к электрическому щитку через отдельный кабель.

Существует также переносной вариант теплого пола, он тоже укладывается под напольное покрытие. Такие изделия тоже устроены аналогичным образом. Датчик температуры здесь располагается между обогревательными элементами, провода этого прибора подсоединяют к контактам терморегулятора. Последнее приспособление устанавливается на любом удобном участке стены. Оно служит для слежения за показаниями датчика и корректировки температуры в соответствии со значениями заданными пользователем.

Система начинает работать при подключении к электросети в 220 вольт. После установки терморегулятора в нужном диапазоне пленка начинает излучать тепло, которое напоминает по ощущениям естественный солнечный свет. Этот поток благоприятно влияет на здоровье человека, обогревает окружающие предметы, а не воздух, как радиаторная система отопления. Чтоб выделяемое тепло не передавалось соседям снизу, под пленку укладывают теплоотражающую подложку.

Расход электроэнергии

В последнее время сохраняется тенденция к постоянному подорожанию энергоносителя, поэтому вопрос с расходом электроэнергии для автономных отопительных систем остается актуальным для многих пользователей. При покупке пленочного теплого пола многие интересуются у консультантов о том, сколько придется платить за такое отопление. Для определения финансовых затрат необходимо ознакомиться с потреблением энергии теплым полом.

Подсчитать энергоэффективность рассматриваемых отопительных систем достаточно сложно, так как каждая модель пленки будет иметь свою мощность (выраженную в ватах или киловаттах), а также собственные потери тепловой энергии. Также нужно учесть вид и качество утеплителя, количество окон и дверных проемов. Реальный расход электроэнергии будет немного отличаться от расчетного, ведь терморегулятор и датчик дают возможность сократить время на обогрев помещений. То есть система будет работать не более 70% от расчетного времени.

На правильность подсчета расхода электроэнергии повлияют:

  • Общая полезная площадь загородного дома или квартиры. В данном случае затраты будут составлять только 70 или 80% от указанного параметра, ведь инфракрасную пленку не укладывают под громоздкую мебель. В обогреве помещений в этих местах нет никакой необходимости.
  • Присутствие в системе терморегулятора и термодатчика. Эти два прибора в системе теплого пола снижают затраты на отопление.
  • Наличие качественных теплоизоляционных материалов.
  • Максимальный расход энергоресурсов наблюдается в момент запуска отопительной системы.

Расход энергоресурсов будет зависеть от вида отопительной системы. Если пленка используется в качестве временного источника нагрева, то каждый квадратный метр площади обогревающих приборов расходует до 160ватт в час. В случае когда теплый пол считается основным источником нагрева, его мощность может возрастать до 200…400 ватт/м2. Максимальные расход наблюдается на этапе прогревания помещения, затем энергопотребление падает. В общем, потребность в энергоресурсах вычисляется исходя из площади помещений с теплым полом.

Под какие покрытия подойдет

Инфракрасный теплый пол прекрасно сочетается фактически с любым видом напольного покрытия. Пленка идеально подойдет под ламинат (если использовать правильные классы ламината), линолеум, пробковое покрытие, ковролин, паркет. Такая отопительная система может укладываться и под плитку, но для обогрева керамики лучшим вариантом станет использование кабельного теплого пола. Как утверждают эксперты, пленочные конструкции абсолютно безопасны при укладке на основание из дерева. В данном случае существует минимальная вероятность возгорания материала.

Нагрев пленки происходит до температуры в +50 градусов, эти показатели вполне безопасны для дерева и других поверхностей. Инфракрасный теплый пол прекрасно сочетается с линолеумом, но рассматриваемый материал нужно укладывать на заранее выровненную жесткую поверхность, например листы фанеры или ДВП. Далее происходит монтаж специальной теплоотражающей подложки и финишного покрытия. Хорошим вариантом отделки считается использование ламината. Ламинированные панели тоже укладываются поверх подложки, они имеют устойчивость к высокой влажности и резким перепадам температур.

Как выбрать линолеум для квартиры, который подошел бы и для теплого пола, читайте по ссылке.

Еще одним вариантом напольного покрытия для пленочного пола считается кафель. Такие изделия имеют высокие показатели теплопроводности, что в конечном итоге улучшает эффективность отопительной системы. Для повышения комфорта теплый пол укладывается в таких помещениях, как кухня, ванная комната и коридор.

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

Укладка нагревательной пленки

Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.

Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.

Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).

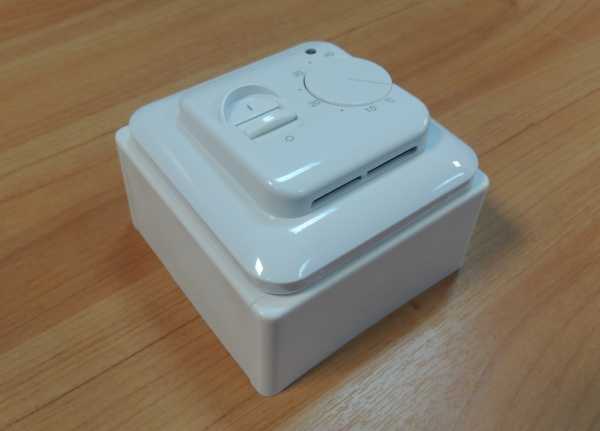

Установка терморегулятора

Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.

Соединение всех элементов

Желательно, чтоб установка терморегулятора проводилась в непосредственной близости к существующей электропроводке в месте, которое не загромождено мебелью или габаритной бытовой техникой.

Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.

На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.

Пробный запуск

После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.

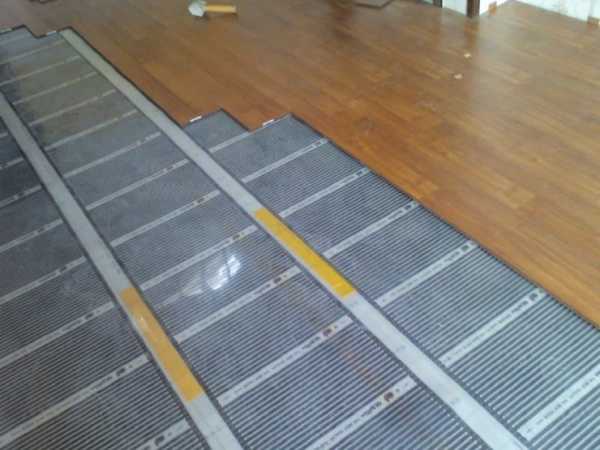

Укладка напольного покрытия на теплый пол

Ранее мы уже говорили о том, что инфракрасный теплый пол может укладываться под любые типы покрытий, хотя самым распространенным из них считается ламинат или керамическую плитку. В последнем случае связывающим слоем служит клеевая смесь толщиной до 2 миллиметров с армирующей сеткой. Такая конструкция покрытия позволит равномерно разделить тепло по всей поверхности и создаст жесткую прослойку для предотвращения повреждения самой пленки.

Перед тем как стелить ламинат на обогревательные элементы настилают подложку или плотную полиэтиленовую пленку, после этого можно проводить монтаж доски. С мягкими напольными покрытиями, например, ковролином или линолеумом дела предстоят чуть-чуть сложнее. Для начала нужно уложить основание или фанеры или плит осп, а затем настилают финишное покрытие. Крепление выравнивающего слоя к черновому полу происходит при помощи дюбелей, гвоздей или саморезов (в зависимости от типа основания).

Отзывы об использовании

Форумчане и другие пользователи интернета оставили многочисленные отзывы об использовании пленочного теплого пола, вот некоторые из них:

Отзыв №1

Установил в загородном доме в кухонном помещении теплый пол с отражающим экраном (мощность обогревающего элемента 150вт/м2), напольное покрытие кафель. Приобретением доволен, так как использование терморегулятора позволяет минимизировать затраты энергоносителей. Во время моего отсутствия на даче включаю систему через конденсаторы и механическое реле (программирует не более 3 часов работы в сутки).

Это позволяет всегда поддерживать минимальную плюсовую температуру в помещении (зимой она не опускалась ниже +3 градусов). Теплый пол эксплуатирую на протяжении 5 лет, претензий к его работе нет. Единственным недостатком считается необходимость отдельного подключения с использованием УЗО.

Отзыв №2

Наша спальня находится в угловой части панельного дома, в этой комнате есть большое окно, поэтому в зимнее время года приходилось спасаться от холода использованием обогревателей. Вскоре мы узнали, что такая бытовая техника сушит воздух, поэтому мы отказались от обогревателей и заказали укладку теплого пола. Эту систему эксплуатируем более 3 лет, недостатков не обнаружили.

Отзыв №3

Живу в многоэтажке на первом этаже с неотапливаемым подвалом, поэтому постоянно ощущаю дискомфорт от хождения по холодному напольному покрытию. Увидев рекламу в интернете, решился на установку ИК пола от производителя Термо Дар. Заказал товар и услуги по монтажу. Приобретением доволен, квартира нагревается быстро, сырость отсутствует. Еще одним преимуществом этого изделия считается 15 летняя гарантия. Единственным минусом можно назвать невозможность самостоятельной установки обогревательных элементов.

Отзыв №4

Заказали теплый пол от марки Калео. На протяжении зимы эта обогревательная система была включена на 24 градуса, когда на дворе становилось слишком холодно, переключали на +26. Вся семья ходила по комнатам босиком. Из минусов эксплуатации покрытия определили изменение цвета напольного покрытия под нагрузкой (на линолеум поставили мешок с ненужными вещами). Напрашивается вывод – теплый пол не выдерживает высоких нагрузок, поэтому его нельзя стелить под мебелью.

Полезная статья? Добавьте к себе в закладки!

po-polu.ru

Теплый пленочный пол своими руками: подготовительные работы и монтаж

Для каждого человека дом — это его крепость, где должно быть уютно и комфортно. А одним из важных атрибутов является теплый пол. В настоящее время большую популярность приобретает пленочный пол, который легко можно установить своими руками.

На сегодняшний день пленочный теплый пол — это достаточно популярная энергосберегающая система обогрева помещения.

Что такое пленочный пол?

Это система обогрева в виде специальной пленки, толщина которой около 0,5 мм. Тепло образуется благодаря инфракрасным волнам, при этом не происходит нагревание воздуха, то есть кислород не сжигается. Пленочный пол можно установить под любое напольное покрытие: ламинат, ковролин, линолеум, паркетную доску или плитку. Он отлично подходит для помещений с низкими потолками. Главным преимуществом данной системы является то, что установить такой пол своими руками достаточно просто.

Устройство пленочного теплого пола для разных напольных покрытий.

Прежде чем купить материал для теплого пола, необходимо произвести расчет. При этом следует учитывать тот факт, что пленкой не нужно покрывать ту поверхность пола, где находится мебель. Она должна составлять не более 80% от всей площади помещения. Чтобы избежать пожара, термическую пленку нужно подбирать с учетом мощности, исходя из того, каким будет финишное покрытие. При нагреве пленки температура не должна превышать 45°.

Вернуться к оглавлению

Подготовительные работы

Потребуется:

  • лазерный уровень;
  • теплоотражающий материал;
  • строительный степлер;
  • двухсторонний скотч.

Первым этапом работы по установке пленочного теплого пола можно считать составление схемы монтажа.

Сначала следует определить место, где будет находиться терморегулятор, и составить схему монтажа. После этого нужно подготовить поверхность для теплого пола, тщательно ее очистить от загрязнений при помощи пылесоса (строительного или обычного). Затем нужно все выровнять лазерным уровнем. Если есть необходимость, то пол нужно залить цементной стяжкой по маякам, а после полного застывания выровнять с помощью лазерного уровня.

Далее необходимо провести теплоизоляцию пола. Для этого понадобится теплоотражающий материал, покрытый фольгой. Она нужна для того, чтобы инфракрасные волны отражались вверх, непосредственно в помещение, а не вниз. Материал для теплоизоляции следует раскатывать так, чтобы серебристая фольга располагалась сверху. Чтобы в дальнейшем не произошло смещения полотен, их стыки нужно либо закрепить к полу при помощи степлера, либо скрепить двухсторонним скотчем. Если поверхность, на которую расстилается теплоотражающий материал, скользкая, можно полотна зафиксировать к ней клеем. В конце полосы термоизоляции необходимо проклеить при помощи металлизированного скотча.

Вернуться к оглавлению

Монтаж пола

Потребуется:

  • строительный скотч;
  • ножницы;
  • изоляционная лента;
  • полиэтиленовая пленка.

Перед непосредственной укладкой теплого пола термическую пленку нужно разрезать по линиям и разложить согласно схеме.

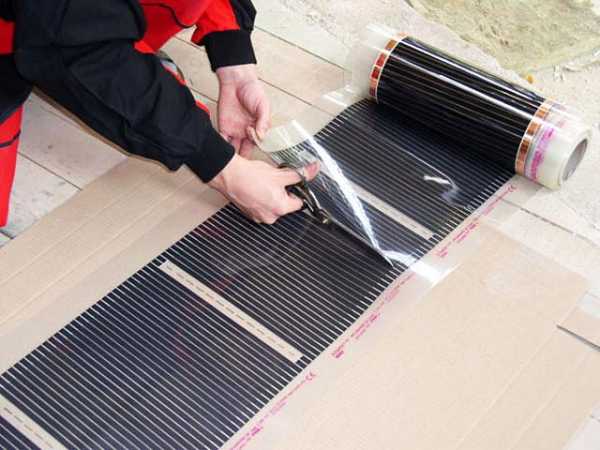

Рулон термической пленки следует раскатать и разрезать его по линиям, которые специально для этого на нем расположены, с помощью ножниц. Затем подготовленные полотна необходимо разместить на поверхности так, как отмечено на схеме. Медная полоса, находящаяся на термопленке, должна располагаться внизу, контакты должны быть направлены в сторону стены с терморегулятором. Нельзя допускать, чтобы одна полоса накладывалась на другую полосу. Далее полотна нужно зафиксировать к теплоотражающему материалу с помощью строительного скотча.

Датчик температуры для теплого пола следует устанавливать так, чтобы он находился рядом с терморегулятором. При этом его нужно прикрепить к греющей поверхности пленки при помощи скотча. Он должен располагаться там, где будет зона наименьшей нагрузки. Чтобы избежать образования неровности на полу, под датчик необходимо на поверхности теплоотражающего покрытия вырезать небольшое углубление. Далее нужно расположить терморегулятор таким образом, чтобы он находился рядом с электропроводкой и розеткой, но не мешал последующей расстановке мебели или техники.

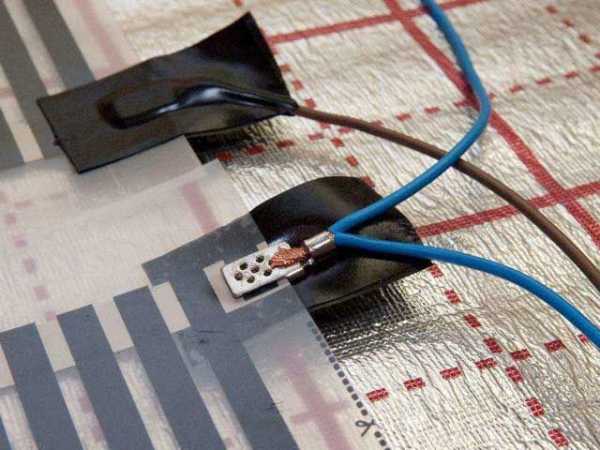

Затем следует соединить между собой полосы термопленки с помощью проводов. При этом используется проводка, состоящая из двух цветов. Один цвет полосы соединяется с таким же цветом на другой полосе. Таким образом, нужно соединить все полосы теплого пола. Провода необходимо располагать так, чтобы их можно было скрыть под плинтусом. Чтобы они не затрудняли монтаж напольного покрытия, их нужно скрыть в теплоизоляционном слое. Для этого следует подрезать теплоотражающий материал, убрать провода и заклеить клейкой лентой.

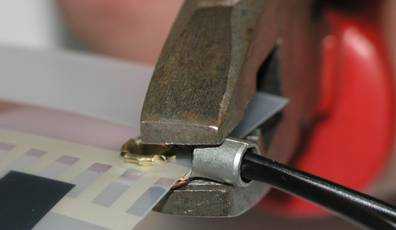

К проводке термопленка подключается при помощи контактных зажимов. Их следует крепить на краях медной полосы.

Все места соединения проводов и места разреза медной полосы с противоположной стороны необходимо качественно изолировать сначала битумной, а затем изоляционной лентой.

Очень важно произвести изоляцию всех зажимов, мест разреза медной полосы и мест соединения проводов.

После этого нужно подключить заизолированный температурный датчик к терморегулятору теплого пола.

Смонтировав всю электрическую цепь пола и оборудовав заземление при помощи фольгированного скотча, следует все проверить в работе. Если теплый пол своими руками сделан правильно, то в течение нескольких минут должна равномерно нагреться вся поверхность термопленки. Ни в коем случае не должны нагреваться и искриться места соединения проводов. В том случае если пол теплый, а система качественно работает, ее следует отключить от сети. Затем поверхность термопленки нужно застелить полиэтиленовой пленкой, фиксируя ее по краям и в местах стыков при помощи скотча.

Вернуться к оглавлению

Финишное напольное покрытие

Потребуется:

  • напольное покрытие;
  • фанера, ДВП;
  • монтажная сетка;
  • цемент, песок;
  • напольная плитка.

Если теплый пол своими руками будет покрыт ламинатом или паркетной доской, то поверхность готова к настилу финишного покрытия. В том случае если пол пленочный будет застилаться мягкими материалами, такими как ковролин или линолеум, необходимо помнить, что под ними можно повредить термическую пленку. Поэтому на нее сначала следует уложить защитный слой, например влагостойкую фанеру, ДВП или оргалит, а затем и мягкое напольное покрытие.

Больше времени займет установка теплого пола под керамическую напольную плитку. Для этого после монтажа термопленки и проверки работы системы необходимо сверху уложить монтажную строительную сетку, которая сделана из пластика либо стекловолокна. Ее ячейки должны быть от 20 до 40 мм. Сетку следует зафиксировать и закрепить к основанию пола по всему его периметру при помощи саморезов. Монтаж сетки необходимо проводить очень внимательно и аккуратно, чтобы избежать каких-либо повреждений. После этого нужно снова проверить работу всей системы.

Затем монтажную сетку следует залить песочно-цементной стяжкой, слой которой должен быть равномерным и чуть закрывать ее. Далее стяжка должна полностью высохнуть, и после этого нужно в очередной раз проверить работу системы обогрева. Если все в порядке, то можно приступать к укладке плитки. При этом следует помнить, что провод, который соединяет терморегулятор и датчик температуры, должен находиться обязательно под плиткой. Эксплуатацию теплого пола нужно начинать не раньше чем через 20 дней после монтажа керамической напольной плитки.


kuhnyamoya.ru

установка ленточного пола, как подключить инфракрасный пол, как монтировать пленку


Содержание:


Способов обогрева помещений сейчас очень много. Заслуженной популярностью пользуется ленточный тёплый пол. Его несложно смонтировать самостоятельно, если внимательно почитать инструкцию и послушать советы мастеров, у которых уже есть опыт подключения инфракрасного пола.



Такой вид обогрева можно использовать как основной источник тепла, но чаще его ставят в качестве дополнительного варианта.

Где лучше всего стелить тёплую плёнку


Ограничений к установке плёночного тёплого пола практически нет. Его можно монтировать в любом помещении, где выдержаны требования к подключению электроприборов.


В домах и квартирах инфракрасный пол ставят в ванной комнате, тем самым получая тёплый кафель под ногами. Этот современный вид обогрева подходит под ламинат или любое другое финишное покрытие в спальне, кухне, столовой, прихожей или детской комнате.


Хорошо зарекомендовал себя этот источник обогрева в больницах, детских садах и школах. Есть варианты, когда его устанавливают на стены или даже на потолок.

Специфика монтажа плёночного пола


Монтаж плёночного тёплого пола можно выполнять на сухое чистое основание, где нет сильных перепадов по высоте и острых предметов. Какой-то особенной подготовки черновой пол не требует. Его накрывают одним слоем теплоизоляционного материала, и можно делать монтаж инфракрасного пола.  В двух словах работы выполняются следующим образом: на полу монтируются плёнка и термодатчик, которые затем подключаются к электрической сети через терморегулятор. Перед тем, как укладывать чистовой пол, проверяют работоспособность конструкции.



Инфракрасный тёплый пол обязательно накрывается гидроизоляционным материалом для защиты от возможного проникновения влаги. В качестве гидроизолятора можно использовать обыкновенную полиэтиленовую плёнку.

Как работает тёплый пол


Тепло идёт за счёт инфракрасного излучения. Его создаёт графитовое напыление, через который проходит электрический ток. Это нехитрое устройство не требует какой-то особой тепло стяжки, как при обычном электроподогреве. Отдавать тепло помещению будет напольное покрытие.


Жители домов и квартир, которые пользовались таким способом обогрева, отмечают его схожесть с естественным солнечным теплом.



Чтобы плёночный инфракрасный пол стал основным источником обогрева, он должен занимать не менее 70 процентов площади помещения. В качестве дополнительного — достаточно 40 процентов.

Какие могут быть ошибки при монтаже, и к чему они приведут


Если монтаж выполнен правильно, никаких проблем при эксплуатации инфракрасного тёплого плёночного пола не будет.


Однако иногда допускают следующие ошибки:

  1. Неправильное соединение полос между собой. Это самая распространенная ошибка при монтаже тёплых ленточных полов.
  2. Если вместо параллельного соединения выполнено последовательное, то нагрев не будет эффективным, при других ошибках может произойти короткое замыкание.
  3. Неправильно разрезанная плёнка при укладке. Производители чётко обозначили линии, по которым можно разрезать изделие. Если этого не соблюдать, электрическая цепь разорвётся и изделие просто не станет выполнять свою функцию.
  4. Не проведена очистка от мусора и грязи черновой поверхности. Если останутся острые предметы и кусочки грязи, то они могут привести к повреждению плёнки, а значит, к разрыву электро цепи. Тёплый пол перестанет функционировать на каком-то участке, либо целиком.
  5. Тёплый пол не подключен через индивидуальный автоматический выключатель дифференциального тока. Эта ошибка очень серьёзная, и может привести к пожару или поражению людей электрическим током. Автоматический выключатель гарантирует моментальное отключение инфракрасного пола от источника электропитания в случае повреждения проводки или короткого замыкания.
  6. Неправильно выбранное местоположение датчика температуры. Терморегулятор будет получать искаженные сведения о температуре нагрева, тем самым регулировка будет не эффективной. Датчик нельзя устанавливать возле открытой двери балкона, где он будет дополнительно охлаждаться. Так же он выдаст необъективную температуру, если будет находиться под воздействием прямых солнечных лучей.



Перечисленные ошибки при монтаже плёнки тёплого пола допускают довольно часто. Поэтому все эти нюансы лучше предусмотреть заранее.

Плюсы и минусы инфракрасного плёночного пола


Достоинств у инфракрасного тёплого пола немало:

  • невысокая цена материалов для монтажа, куда входят сама плёнка, терморегулятор и кабели;
  • лёгкость монтажа, который можно сделать самостоятельно, специальных знаний и навыков не требуется;
  • возможность очень быстро (за несколько часов) смонтировать обогревательную систему, причём в одиночку, без помощников;
  • тёплую плёнку можно применять как единственный источник обогрева и отказаться от всех остальных дорогостоящих в монтаже и обслуживании тепло систем;
  • специалисты утверждают, что инфракрасное тепло благотворно сказывается на здоровье человека.



Недостатков у плёночного пола немного:

  • достаточно высокое энергопотребление, которое ощущается на больших площадях: например, в комнате площадью в 20 кв. м. эта система будет потреблять 1,5 кВт/ч.;
  • в отличие от, например, водяного контура с теплоносителем, инфракрасные полы практически сразу остывают при отключении системы;


Кроме того, нужно учитывать тот факт, что работа инфракрасного тёплого пола зависит от бесперебойной подачи электричества.

Как правильно выбрать тёплую плёнку


Выбирают плёнку, как правило, отталкиваясь от её мощности. Для комфорта в помещении, в качестве дополнительного обогрева, используют изделие мощностью 150 Вт/кв.м. Для того, чтобы плёнка смогла справиться с задачей единственного источника тепла в помещении, требуется мощность не менее 220 Вт/кв.м.


Медные провода для соединения плёнки выбирают в соответствии с мощностью изделия.



Чтобы выбрать терморегулятор, следует познакомиться с рекомендациями производителя плёнки. Выбирают изделие с небольшим запасом мощности. Если устройство будет работать на пределе своих возможностей, оно перегорит раньше срока.

Как подготовить основание


Прежде чем приступать к подготовке основания, определяют место подключения тёплого пола. В стене делают углубление для термостата и канавки проводки. После этого поверхность тщательно очищают от мусора и пыли. Особенно надо проследить, чтобы не осталось металлических предметов или других острых неровностей. Допускаются перепады высоты пола не более 0,3 см. Такие неровности могут быть в местах стыка досок или железобетонных панелей.


Как монтировать плёночный теплый пол, если неровности глубокие? Придётся сделать тонкую цементную стяжку, либо обойтись мелким ремонтом дефектов. В этом случае надо дождаться полного высыхания раствора.



Если черновая поверхность холодная (первый этаж), её застилают теплоизолятором. В квартирах выше первого этажа в этом нет необходимости. Иногда требуется начинать с укладки полиэтилена, если есть вероятность, что снизу будет тянуть сыростью (например, от подвального помещения).


Обычно производители плёнок советуют, какой теплоизолятор лучше использовать. Его толщина должна быть не менее 0,3 см. Это важно не только для лучшей теплоизоляции, но и для того, чтобы можно было впоследствии аккуратно запрятать выступающие части соединений проводов в углубления, сделанные в теплоизоляторе.

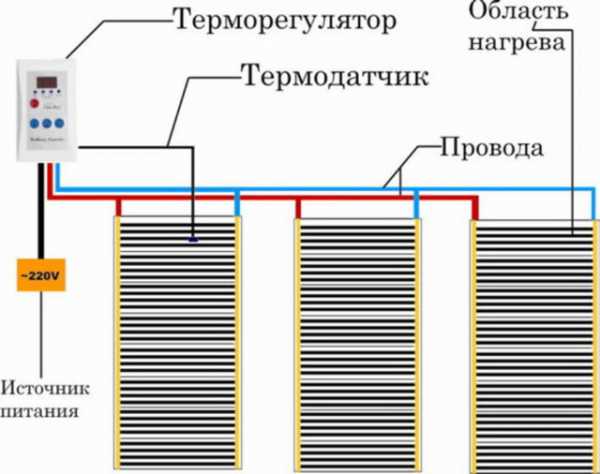

Схема монтажа


Чтобы представить себе, как подключить инфракрасный пленочный теплый пол, нужно на листе бумаги нарисовать схему укладки.


Следует знать, что плёнку не укладывают под габаритную мебель или технику: шифоньеры, стенки, комоды, холодильники и стиральные машинки. Плёнка, уложенная под тяжёлые предметы, перегреется и перестанет работать. Плюс здесь в том, что при параллельном соединении это не так страшно: остальная площадь тёплого пола будет продолжать выполнять свою задачу. От края плёнки до тяжёлой мебели должно остаться расстояние не менее 20 см. Такой же отрезок должен отделять её и от стены. Для фиксации используют скотч.


Совет. Чтобы уменьшить количество соединений, укладывают плёнку вдоль длинной стороны комнаты.



Плёнка бывает односторонней или двусторонней. В первом случае есть специальные отметки производителя, которые указывают, какой стороной её укладывать. Это указание очень важно соблюдать.


Разрезают плёнку строго по специальным линиям разреза. Внахлёст укладывать плёнку нельзя. Между полосами должно остаться расстояние в 0,5 см. Скотчем плёнку сразу фиксируют, пока она не сдвинулась. Несоблюдение этих требований приводит к тому, что тёплый пол выйдет из строя.

Как подключать плёночный тёплый пол


Подключение начинают с соединений плёнки между собой. Используются зажимы из комплекта. Другие зажимы или какой-то подручный материал использовать опасно.


Полосы подключают строго параллельно. Подробная схема прилагается в инструкции.



Совет. Чтобы сэкономить кабели, плёнку соединяют со стороны рядов, расположенных ближе к терморегулятору.


Контакты, которые не используются для соединения проводов (на противоположной стороне) обязательно изолируют накладками из комплекта.


Термодатчик устанавливают по центру полосы термоплёнки, недалеко от места, где крепится терморегулятор. В теплоизоляторе для термодатчика вырезают углубление.


Затем приступают к подсоединению плёнки и термодатчика к терморегулятору. К электросети подключают всю систему только через дифференциальный автоматический выключатель.



Перед тем, как монтировать чистовое покрытие, нужно убедиться в том, что всё сделано правильно. Тёплый пол включают на полную мощность и ждут несколько минут. Если весь пол прогрелся, запаха горелой пластмассы нет, не слышно постороннего пощёлкивания, нет искрения, значит, всё нормально.


Когда испытание прошло успешно, можно укладывать финишное покрытие.

Финишное покрытие


Когда требуется стелить ламинат или паркет, то достаточно положить поверх плёнки гидроизоляционный материал (полиэтиленовую плёнку). Для ковролина или линолеума понадобится ДВП или фанера. Твёрдое покрытие нужно для того, чтобы защитить инфракрасную плёнку от возможного механического повреждения при эксплуатации.


Совет. Перед тем, как приобретать линолеум для укладки поверх тёплого пола, нужно убедиться в качестве изделия, чтобы исключить его деформацию при нагреве.


Большой плюс такого простого монтажа в том, что тёплые полы легко демонтировать в любое время: например, при переезде или при капитальном ремонте помещения.


teplospec.com

Теплый пленочный пол своими руками — пленочные теплые полы

Эта статья расскажет вам о том, как установить теплый пленочный пол своими руками. Что же представляет собой теплый пол данного вида? Его основу составляет тонкая органическая пленка с углеполимерными или карбоновыми включениями в качестве нагревательного элемента, излучающего инфракрасные волны, не вредящие вашему здоровью. Своими свойствами данная система обогрева выгодно выделяется на фоне остальных. КПД такого пола в среднем на 15% выше, кроме этого он вполне экологичен.

К наиболее ярким преимуществам такого пола можно отнести следующие качества.

1. Легкость установки и простота обслуживания. Для того чтобы смонтировать данную систему обогрева не требуется каких — либо специфических навыков или инструментов, поэтому установить теплый пленочный пол самостоятельно – более, чем элементарно. К тому же для монтажа теплого пола такого вида не обязательно специально заливать стяжку, главное, что бы поверхность была
более или менее ровной.

2. Щадящий режим обогрева позволяет укладывать его подо все виды напольного покрытия.

3. Все его сегменты вполне взаимозаменяемы, что позволяет с легкостью отремонтировать поврежденный участок.

4. Очень маленькая толщина (всего полмиллиметра).

5. Инфракрасные тепловые излучения близки природным, что делает его безопасным для здоровья, в отличие от электромагнитных излучений.

Структура пленочного теплого пола

Как же правильно установить теплый пленочный пол самостоятельно и что для этого нужно?

Вернуться к содержанию

Материалы и инструменты

  • Рассчитайте необходимый метраж нагревательного элемента.
  • Рассчитайте количество теплоизолирующей подложки.
  • Запаситесь электропроводами и терморегулятором.
  • Не забудьте об изоляционной ленте.
  • Коробка распределения.
  • Отвертка, нож, бокорезы, плоскогубцы.

Вернуться к содержанию

Подготовка поверхности для пленочного пола

1. Перед началом работ убедитесь, что поверхность пола, на который вы будете укладывать пленку, достаточно ровная. Допустимое расхождение – около двух миллиметров. Если перепады превышают допустимый максимум, стоит избавиться от них путем шлифовки (для бетонной стяжки) или циклевки (для деревянных покрытий).

2. Тщательно очистите пол перед монтажом.

3. Расстелите теплоизолирующую подложку так, чтобы на ней не образовывалось складок, металлизированной стороной кверху.

4. Каждую последующую полосу подложки укладывайте «встык» относительно предыдущей, фиксируя их между собой при помощи обычного скотча.

Когда наша основа готова, давайте приступим непосредственно к монтажу теплого пленочного пола своими руками. Если такая система обогрева является единственным источником тепла в данном помещении, площадь пленочного покрытия должна занимать более 70% от его площади. В обогреваемой комнате достаточно 40–50. От стены до края пленки должно быть расстояние, превышающее 10 сантиметров.

Вернуться к содержанию

Монтаж теплого пленочного пола

Внимательно ознакомьтесь с инструкцией, прежде чем начать работу, так как способы подключения разных систем обогрева могут быть отличными друг от друга.

Стандартная схема установки пленочного пола

1. Чтобы избежать большого количества соединений, а также перерасхода проводов, нарезать пленку нужно так, чтобы получилось наименьшее количество полос, то есть вдоль помещения.

Внимание! Нарезайте пленку по особым отметкам, специально для этого предназначенным, чтобы не повредить карбоновые включения.

2. Укладывайте пленку, избегая заломов, складок и перекрытий так, чтобы медные шины были снизу. Чтобы полосы не сдвигались относительно друг друга, следует зафиксировать их скотчем.

3. Соедините контактные зажимы с медными шинами. К одной полосе должно подходить по 2 зажима, соответственно числу медных шин. Следите, чтобы контакты «смотрели» в одну сторону. Они должны быть обращены к стене, на которой вы расположите распределительную коробку и терморегулятор.

4. Контакты зажимов соедините с проводами. Не забывайте изолировать каждый контакт.

5. Установите распределительную коробку, подведя к ней необходимую проводку.

Внимание! Соблюдайте правила электробезопасности! При работе с электропроводкой убедитесь в отсутствии напряжения в проводах.

6. Подведите провода от контактов обогревательной системы к коробке распределения. Схема подключения в данном случае используется параллельная. Чтобы провода не выпирали и не травмировались, в теплоизоляционном материале специально прорезаются не глубокие пазы.

7. Убедитесь в изолированности системы. Каждый рез переложите сверху и снизу не проводящим электричество материалом и наложите сверху него изоленту.

Когда пленка уложена и подключена, остается только подключить систему управления.

Температурный датчик нужно расположить в таком месте, в котором будет гарантирована его сохранность и в то же время в непосредственной близости от системы обогрева, то есть под пленкой. Например, там, где впоследствии вы планируете поставить какой–либо предмет меблировки (стол, тумба, комод). Чтобы избежать выпирания датчика, вырежьте в подложке небольшое углубление. Терморегуляторы и распределительные коробки обычно располагают на высоте 15-20 сантиметров от пола.

В зависимости от того, какое напольное покрытие вы собираетесь использовать в данном, помещении вы должны защитить пленку от всякого рода механических повреждений. Под более жесткое покрытие, например ламинат, не требуется никаких особых изысков, бывает достаточно обычной пленки из полиэтилена.

Если вы решили постелить мягкие материалы, такие как ковролин или линолеум, вам придется более основательно подойти к вопросу защиты нагревательной системы. Для этих целей накройте ваш теплый пол из пленки полиэтиленом, а сверху уложите листы тонкой фанеры или древесноволокнистой плиты. Следите за тем, чтобы в процессе укладки не повредить тонкую пленку.

Еще более трудоемкий процесс – укладка плитки своими руками на теплый пленочный пол.

Для начала, как и при других покрытиях, защищаем пленку полиэтиленом, сверху на него кладем армирующую малярную сетку из не проводящего ток материала. Далее стоит прикрепить сетку к исходной поверхности пола так, чтобы не повредить нагревательные элементы и медные шины с проводкой. Теперь можно класть плитку, используя специальный плиточный клей.

Если вы сделали все правильно, то теплый пленочный пол, установленный самостоятельно,  будет радовать вас и ваших детей своим теплом долгие годы.

Вернуться к содержанию

Видео

Для большей наглядности предлагаем вам видеоролик, подробно показывающий весь процесс монтажа инфракрасного теплого пола своими руками.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Как подключить пленочный теплый пол: особенности процесса

Монтаж пленочного теплого пола – процедура намного менее сложная и трудоемкая, чем установка труб водяного отопления или укладка электрического кабеля. Однако и здесь есть немало нюансов, игнорирование которых может привести к сбоям в работе системы. Как правильно подключить пленочный теплый пол, избежав элементарных ошибок – тема нашего сегодняшнего разговора. Начнем с обзора особенностей оборудования.

Устройство

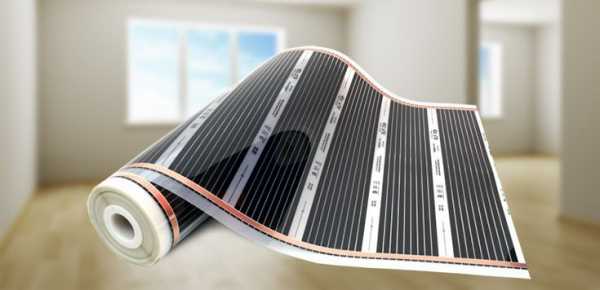

Классическая инфракрасная пленка состоит из пяти слоев. В середине располагается нагревательный элемент, состоящий из углепластика и шин. Он окружен двумя слоями нетканого материла. Внешние поверхности устанавливаемой на теплый пол пленки сделаны из высокопрочного полимерного материала. Для декоративных напольных покрытий выпускают также биметаллические изделия, в которых роль нагревательного элемента исполняют сплавы меди и алюминия с разными добавками.

Подключение пленочного теплого пола своими руками проводится по одной схеме, независимо от вида материала. Инфракрасные лучи не несут никакой опасности здоровью людей и домашних животных. Распространяясь по помещению, они греют не воздух, а объекты, что более эффективно. При этом показатели влажности остаются неизменными. Перед тем как подключить пленочный теплый пол своими руками, следует произвести ряд расчетов, чтобы определить необходимое количество материала.

Изделия выпускаются в рулонах, длина которых может достигать полусотни метров. Толщина составляет 0,22-0,4 мм, ширина от 50 см до 1 м. Если схема подключения пленочного теплого пола предусматривает использование его в качестве основного отопления, зона охвата должна составить от 75% от всей площади. Впрочем, такое подключение влечет за собой значительные расходы электроэнергии, кроме того, может оказаться невыполнимым ввиду запрета органов надзора.

Комплектация

Установка пленочного теплого пола требует наличия следующих элементов:

  • материала, генерирующего ИК лучи;
  • терморегулятора;
  • датчика температуры с проводом;
  • коммутационных кабелей;
  • изоляционного материала.

Терморегулятор реагирует на сообщения датчика, включая или отключая питание от сети по мере необходимости. Если вас интересует, как установить пленочный теплый пол со сложной автоматикой, способной задавать различные программы, рекомендуем тщательно изучать инструкцию. Если есть какие-либо сомнения, лучше обратитесь к профессионалу.

Монтаж

Укладка пленочного теплого пола должна проводиться с соблюдением определенных правил. Полосы материала следует располагать на расстоянии не менее 5 мм друг от друга. Укладывать внахлест категорически запрещается. От стены нужно отступить минимум на 10-12 см, но не дальше 50 см. Подключение пленочного теплого пола к терморегулятору должно осуществляться в строгом соответствии с инструкцией. Нельзя допускать пересечения проводов. Если производитель указывает, что соединения должны крепиться только фирменными зажимами, не экспериментируйте с другими вариантами.

В зависимости от схемы подключения пленочного пола, терморегулятор либо подключается к сети напрямую, либо включается в розетку через вилку. В первом случае безопаснее пригласить для установки электрика. Устройство должно располагаться не ниже 10 см от уровня поверхности. Недопустимо ставить на покрытие другие отопительные приборы. Начинается монтаж пленочного пола с подготовки ровного основания.

Подготовка основы

Заливать новую стяжку необязательно. Можно использовать старое перекрытие, предварительно выровняв и почистив его. Перед тем как правильно постелить пленочный теплый пол, нужно позаботиться о заделывании всех щелей и трещин. После тщательной обработки пылесосом, дефекты устраняют герметиком или строительным раствором. Дождавшись, когда материалы высохнут, излишки аккуратно срезают. Перепады высоты не должны превышать 3 мм.

Следующий шаг, который предстоит сделать, устанавливая пленочный теплый пол своими руками – закрепить изоляционный материал. Он необходим, чтобы обеспечить максимально эффективный обогрев именно этого помещения, а не расположенного снизу. Традиционно в качестве подложки применяют вспененный полиэтилен. Листы раскладывают по основанию и соединяют скотчем. Шурупы и другие метизы противопоказаны. Если для монтажа пленки теплого пола используется фольгированный утеплитель, важно убедиться, что он не проводит электричество.

Укладка пленки

Подготовив основу, приступают к нанесению разметки в областях, где будет располагаться пленка. Нужно обозначить участки, на которых планируется поставить тяжелую мебель. Определившись с конфигурацией, нарезают куски требуемой длины. Инструкция по монтажу пленочного теплого пола указывает, что резать можно только в местах, обозначенных штрих-кодом. Работать ножницами следует с максимальной аккуратностью.

Полосы фиксируют на поверхности с помощью скотча или термоклея. Будьте внимательны, чтобы не прикрепить материал лицевой поверхностью вниз. В утеплительной подложке нужно проделать углубления для датчика температуры, кабелей и клемм. Все эти элементы не должны выступать над поверхностью. Классический расчет инфракрасного теплого пола подразумевает расположение контроллера не ближе 50 см от стены. Обычно датчик располагают в центре полосы, в которой спрятан нагревательный элемент.

Подключение к терморегулятору

На следующем этапе к пленке подключают провода. На шинах элементов устанавливаются и обжимаются клеммы, к которым подсоединяют кабель. Важно, чтобы все соединения и разрезы были качественно изолированы. В процессе под названием, как правильно уложить теплый пленочный пол, это один из самых ответственных моментов. Герметичность должна быть полной. Для усиления изоляции обычно используют гудроновые прокладки.

Концы проводов, включая кабель от температурного датчика, подводят к терморегулятору и аккуратно подсоединяют. После этого распределительную коробку устанавливают на стене. На этом «черновой» монтаж пленочного теплого пола своими руками можно считать завершенным. Остается еще раз проверить, правильно ли скомпонована электрическая схема, после чего приступают к тестированию системы. Если вы действовали достаточно аккуратно, полностью соблюдая требования инструкции производителя, проблем с функциональностью возникнуть не должно. Если работоспособность и мощность инфракрасного теплого пола соответствуют норме, можно приступать к решающей стадии – укладке покрытия.

Монтаж финишного покрытия

В большинстве случаев стяжку на пленку не устанавливают. Поверхность крепится клеевым составом. О применении бетонной смеси можно подумать, когда речь идет о том, как правильно положить пленочный пол на плитку. Такая стяжка должна быть достаточно тонкой, чтобы покрытие нормально обогревалось. Для дополнительной защиты материала от внешнего воздействия обычно используют армирующую сетку.

Несмотря на относительно невысокую мощность пленочного теплого пола (если сравнивать с водяными или кабельными системами), он способен качественно обогревать практически все современные поверхности:

  • плитку;
  • ламинат;
  • линолеум;
  • ковролин и др.

Некоторые технологии монтажа предусматривают настил фанеры или гипсоволоконного листа. Следует учитывать, что этот дополнительный слой не только защищает систему, а и уменьшает силу обогрева. Перед тем как монтировать теплый пленочный пол, стоит подсчитать, можете ли вы позволить себе такую расточительность.

Отопление инфракрасными лучами не рекомендуется для установки в ванную или другое помещение с высокой влажностью. Если вы все же решили уложить материал под плитку «опасной» комнаты, необходимо использовать тонкую сетку-серпянку. Все провода должны быть должным образом изолированы. Такое подключение пленочного пола рекомендуется доверять профессионалам.

Если все этапы процесса были выполнены с должной аккуратностью и соблюдением технологических требований, вы получите качественное отопление, которое обеспечит хороший климат в квартире даже в случае неважной работы центральной системы. Больше информации о том, как подключить пленочный теплый пол, вы найдете на нашем сайте в Москве. Своим опытом готовы поделиться наши эксперты и пользователи, уже сталкивавшиеся с подобными ситуациями.

pol-hot.ru

Монтаж пленочного теплого пола

Монтаж пленочного теплого пола в помещении с каждым днем набирает все большей популярности. Наверняка, многие из нас бывали в ситуации, когда, вставая на работу, дотрагиваешься ногами к холодному полу — в эту минуту сон исчезает в считанные минуты, и  вы с молниеносной скоростью уже надеваете теплые тапочки или носки. Но уже многие имеют у себя дома такую систему, при которой пол всегда теплый, пробуждение в такой квартире не является шоковой терапией. С каждым днем стоимость на электроэнергию и теплоносители растет в геометрической прогрессии, поэтому использование нагревательных элементов небольшой мощности является обдуманным и правильным решением. Система, о которой мы говорим, — одна из наиболее экономичных и эффективных для обогрева помещения. В нашей статье мы расскажем, как установить пленочный теплый пол своими руками, а также раскроем все секреты правильного монтажа и эксплуатации.

к содержанию ↑

Преимущества пленочного пола

Перед тем, как укладывать пленочный теплый пол, стоит внимательно разобраться во всех его положительных свойствах, а также ознакомиться с негативными сторонами такого покрытия. Сначала рассмотрим основные аргументы в пользу выбора этого варианта “утепления” квартиры.

Доступная стоимость

Данный критерий, скорее, положительное свойство материала. Конечно, цена на пленочный пол варьируется, в зависимости от производителя и сырья, который используют для его производства. К примеру, установить в помещении теплый водяной пол обходится владельцам в два, а то и три раза дороже.

Низкое потребление электричества

Самое большое количество энергии, которое потребляет теплый пленочный пол, составляет 200 Вт/м.кв.

Важно! Большая часть производителей стараются, чтобы этот показатель не превышал 150 Вт/м.кв.

В сравнении с кабельным теплым полом, который потребляет 180–220 Вт, экономия выходит существенная.

Важно! Про теплый водяной пол и вовсе не стоит упоминать — расход газа для подогрева и потребление электрики для циркуляционного насоса делают этот вид пола “золотым” для его владельцев.

Простота монтажа

Если знать все тонкости и особенности разметки и правила подключения пола к электрической сети, монтаж теплого пленочного пола своими руками можно с легкостью произвести без сторонней помощи.

Комфорт

Пленочный теплый пол, установленный в помещении своими руками, создает благоприятный климат, не пересушивает воздух, не действует на комнатные растения и животных, устраняет неприятные запахи.

Универсальность

Под какое покрытие можно стелить пленочный теплый пол? Если внимательно изучить свойства такого пола, можно придти к выводу, что его устанавливают под абсолютно любой тип покрытия:

  • Дерево;
  • Ламинат;
  • Линолеум;
  • Пробковые листы;
  • Паркет.

Важно! Единственным условием, соблюдаемым в любом случае, является установка терморегулятора, который поддерживает температуру по всему периметру помещения в пределах 27 градусов. Если температура пола будет выше указанной цифры, происходит деформация напольного покрытия.

к содержанию ↑

Недостатки пленочного пола

Как видите, положительных качеств достаточно для того, чтобы задуматься над установкой такой системы обогрева, но существует и “подводная сторона айсберга”, о которой необходимо также упомянуть.

Непрактичность

В помещении, где планируется подключение пленочного теплого пола своими руками, особенно это касается биметаллического материала, очень сложно предугадать, на какой участок можно стелить пленочный материал, а на какой нельзя. Это касается расположения габаритной мебели, шкафов, диванов и антресолей. Под воздействием тяжести пленка может повредиться, а также воздействие температуры может повредить мебель.

Важно! Особенно внимательными нужно быть любителям обновить обстановку в комнате с помощью перестановок.

Предварительные работы по выравниванию пола

Чтобы качественно установить теплый пол в помещении, необходимо изначально подготовить поверхность. На это потребуются дополнительные затраты на материал, а также время, чтобы он полностью просох.

Важно! Если произвести установку на неровной поверхности, в некоторых местах пленка может продавливаться основным покрытием, вследствие чего портится целостность поверхности, происходит короткое замыкание и пожар.

Потребуется помощь специалиста

Процесс подготовки поверхности, установки и подключения питания пленочного покрытия на пол можно произвести самостоятельно без сторонней помощи. Но установку терморегулятора, УЗО (устройство защитного отключения), а также контроль качества осуществляется только квалифицированным работником. Соответственно — затраты на монтаж обогрева возрастают.

Если вы посчитали недостатки не столь существенными и решили произвести монтаж пленочного теплого пола у себя в доме, то нужно обязательно изучить основные нюансы работ.

к содержанию ↑

Укладка подложки

После того, как поверхность в помещении выровнена и полностью просохла, необходимо застелить подкладку для пленочного покрытия:

  • Если теплый пол предусмотрен по всей комнате, подложку укладывают, отступив от стен 10-30 см.
  • Стыковочные швы между подложками фиксируют малярным скотчем.
  • В завершении осмотрите поверхность на наличие неровностей и заломов.

Важно! Нет необходимости застилать подложкой полностью весь периметр комнаты — достаточно сделать это только в месте установки теплого пола, прибавив на запас 10-15 см по краям.

к содержанию ↑

Как подключить пленочный теплый пол своими руками?

На первый взгляд может показаться, что биметаллическую пленку можно укладывать на свое усмотрение, разрезая ее на произвольные лоскуты по длине и ширине. Но в реальности процесс выглядит немного иначе — существуют определенные правила, которых необходимо придерживаться:

  • Перед тем, как разрезать пленку теплого пола, необходимо точно знать, каких размеров у вас биметаллические полотна. Для каждого размера существует своя допустимая длина:
    1. Для пленочного теплого пола шириной 500 мм допустима максимальная длина 9 м. п.;
    2. Для ширины 800 мм — 5,5 м. п.;
    3. Для полотна шириной 1000 мм — 4,5 м. п.
  • Чем меньше стыков будет у пленочного теплого пола, тем надежнее будет поверхность в помещении. Поэтому вопрос о том, как укладывать пленочный теплый пол, напрямую зависит от габаритов комнаты и ширины пленки.

Важно! Пленочный теплый пол ни в коем случае нельзя кроить, как подложку, в произвольном направлении.

  • Обычно пленочный теплый лист поделен на квадратные секции с графитовым напылением — в этом месте не стоит прокалывать и разрезать пленку, в противном случае — она будет испорчена.

Важно! Также внимательно присмотритесь к поверхности пленочного теплого пола. На ней отчетливо видны медные жилы, по которым проходит напряжение, поэтому в процессе раскроя старайтесь их не повредить.

к содержанию ↑

Монтаж пленочного теплого пола:

  • Укладывают листы на поверхности плотно друг к другу, избегая нахлеста.

Важно! Разлаживать листы теплого пола нужно медными жилами книзу. В случае прокола или пореза поверхности пленки ее нужно заизолировать с двух сторон.

  • Сторону листа противоположную от той, к которой будет подключаться датчик, также нужно изолируют.

Важно! Для изоляции подойдет битум — он характеризуется высокой надежностью и долговечностью.

  • Чтобы провести изоляцию качественно и надежно, изоляционный материал отрезают немного большего размера, чем размер пленки.
  • Чтобы заизолированный край не топорщил основное покрытие, в подложке делают углубление и в него прячут край листа, дополнительно зафиксировав его малярным скотчем.
  • Точно так же фиксируют края смежных листов между собой малярным скотчем и края инфракрасного пола.
  • Затем приступают к подключению терморегулятора. Для этого вам понадобиться провод и медные зажимы, которые идут в комплекте.

Важно! Соединение цепи должно быть последовательным, как и соединение полос теплого пленочного пола.

  • Медные зажимы устанавливают в тех местах, которые обозначены на инструкции.

Важно! Подключение производите осторожно, на этом этапе очень легко повредить поверхность листа.

  • Аккуратно вставляют одну сторону зажима между пленкой теплого пола и медными жилами, с другой стороны пассатижами и несильными ударами молотка прижимают клемму к листу. Такие действия следует произвести по всем листам, расположенным в помещении.
  • Следующий шаг — подключают терморегулятор к электросети и проверяют исправность работы теплого пола.

Важно! Если вы не работали с электричеством, желательно переложить такую работу на профессионала. После проведения подключения к терморегулятору мастер обязан представить документы с гарантией качества на проведенную работу.

  • Следующий этап работ — подключают устройства защитного отключения.

Важно! Так как в биметаллическом теплом полу отсутствует заземление, для того чтобы обезопасить себя и членов своей семьи, нужно установить УЗО. Устройство отключает участок цепи в случае возникновения замыкания.

к содержанию ↑

Установка строительной сетки

Если после подключения теплого пола все работает исправно и разогрев происходит равномерно, можно приступить к укладке строительной сетки. Ее устанавливают для скрепления основы напольного покрытия.

Важно! Независимо от того, какое будет основное покрытие пола, сетка будет немного двигаться и расширяться от изменения температуры.

Строительную сетку прикрепляют к полу с помощью дюбелей. Отверстия под дюбель сверлят в месте, где отсутствует графитовое напыление.

Важно! При укладке на поверхность кафельной плитки, использовать металлическую сетку запрещается, для этого лучше подойдет стекловолокно.

к содержанию ↑

Как выбрать терморегулятор?

В продаже в магазинах терморегуляторы бывают двух видов — механические и электронные:

  • Электронный терморегулятор пользуется большей популярностью среди покупателей. Это связано с дополнительными функциями, которыми обладает прибор.

Важно! Благодаря специальной программе, можно установить контроль обогрева помещения. Например, обогрев может автоматически включаться утром, когда вы собираетесь на работу, и отключаться в те часы, когда подогрев пола не нужен.

  • Перед тем, как выбрать терморегулятор, обратите внимание на совместимость его мощности с вашим типом пленочного пола.

Важно! Чтобы высчитать, подходит ли выбранный вами прибор, нужно умножить площадь установленного инфракрасного пола на его мощность. Например, площадь теплого пола в комнате составляет 20 кв. м, а мощность пола на 1 м. кв. – 1900 Вт. Вам следует умножить 20 на 190, в результате получаем 3800. Это означает, что для правильной работы терморегулятора его мощность должна составлять 4 кВт.

  • Выбирая терморегулятор, уточните у продавца консультанта основные моменты относительно его работы и безопасной эксплуатации.

Важно! Если мощность терморегулятора более 2,5 кВт, рекомендовано установить отдельный автоматический выключатель. При замыкании сети он отключит ее полностью, тем самым предотвратит пожар.

После проведенных манипуляций, работу по установке теплого пола можно считать завершенной. Теперь можно смело приступать к финишной отделке поверхности.

к содержанию ↑

Полезные рекомендации относительно эксплуатации теплого пленочного пола

Чтобы ваш теплый пол работал долго и исправно, придерживайтесь следующих рекомендаций:

  • После того, как в помещении положили кафельную плитку, подключать теплый пол к системе нужно не менее, чем через 28 дней. За это время клеевой состав полностью просохнет и не возникнет короткого замыкания.
  • На пленочный теплый пол нельзя устанавливать габаритные тяжелые предметы — учтите этот момент при перестановке мебели.
  • Не пренебрегайте дополнительной установкой специальной системы УЗО — это обезопасит вас от возгорания, короткого замыкания или неисправности.

к содержанию ↑

Видеоматериал

Позаботьтесь о тепле и комфорте в своем доме. Один из отличных вариантов сделать это — монтаж теплого пленочного пола своими руками. Внимательно изучив все инструкции, описанные в этой статье, вы сможете сделать большую часть работ самостоятельно не хуже, чем мастер-специалист. В итоге — даже в самые холодные зимние дни вашим ногам будет тепло, а вам самим уютно.

Поделиться в соц. сетях:

serviceyard.net
