Арматура плиты перекрытия, армирование: материалы, схема, чертеж

Арматура плиты перекрытия используется для создания надежного армирования железобетонных плит и придания прочности конструкции при воздействии нагрузок на изгиб. Благодаря данному методу упрочнения удается обеспечить равномерное распределение давления на фундамент и уменьшить расходы на возведение здания, так как в процессе выполнения работ нет необходимости использовать спецтехнику, а все расчеты вполне реально выполнить самостоятельно, на основе формул нормативной документации.

Виды перекрытий

Перекрытия могут быть сделаны из дерева или железобетона, что зависит от условий эксплуатации конструкции и расчетов. Наиболее популярным является железобетон, обладающий хорошими характеристиками прочности, стойкостью к различным нагрузкам, доступной стоимостью и простотой в создании и монтаже.

По типу конструкции бывают:

• Стандартные – представлены готовыми железобетонными плитами разных конфигураций (величина, форма, толщина)

По назначению плиты бывают:

1. Цокольные – отделяют стены подвала от нижних этажей

2. Межэтажные – разграничивают этажи

3. Чердачные – размежёвывают жилые помещения и подкровельное пространство

Правильно изготовленная в соответствии со всеми нормами и параметрами монолитная плита перекрытия, армирование которой производится по установленным требованиям СНиП, обладает основным преимуществом – уменьшение веса благодаря наличию образованных во время заливки полостей.

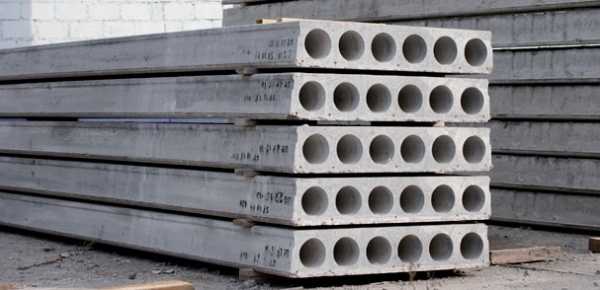

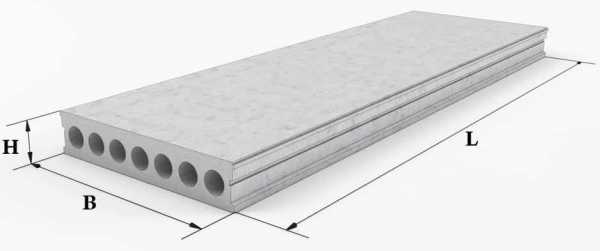

По форме и количеству пустот плита может быть:

• Многопустотной – с продольными круглыми полостями
• Пустотной – фигурные узкие панели, которые чаще всего используются в качестве вставок
• Ребристой – сложный профиль с особыми характеристиками

Готовые конструкции актуальны при крупном строительстве – обычно из них возводят многоэтажные высотки, большие сооружения. Из недостатков выделяют: наличие стыков, необходимость привлекать специальную грузоподъемную технику, возможность создавать лишь помещения стандартных размеров, невозможность проектировать отверстия для вытяжек, фигурные перекрытия и другие формы.

Немаловажно и то, что монтаж монолитных плит перекрытия значительно повышает общую стоимость работ в смете. Поэтому в индивидуальном строительстве обычно выполняют изготовление перекрытий уже на месте, заливая армированную сетку бетоном прямо на площадке.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

• Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
• Сооружение пола любого размера, конфигурации – ограничений нет
• Отсутствие стыков и швов
• Выполнение всех монтажных и других работ на объекте
• Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
• Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
• Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
• Равномерное распределение больших нагрузок на фундамент
• Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
• Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
• Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

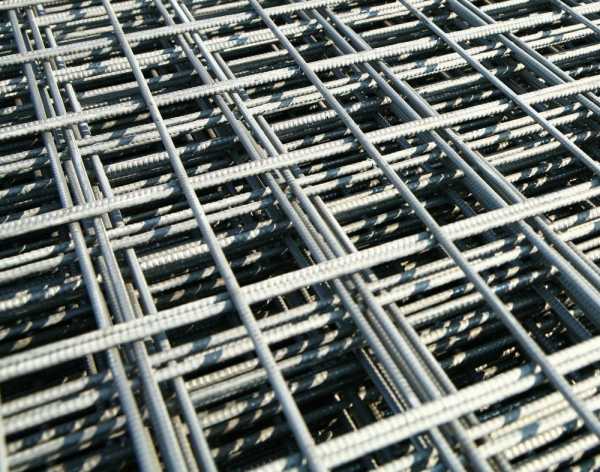

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

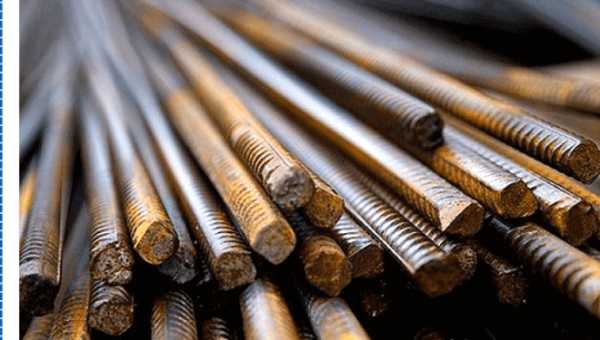

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

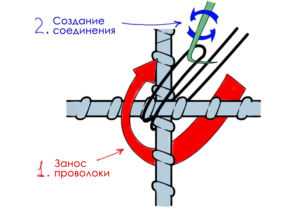

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Обвязка и отверстия под вытяжки и лестницы

Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.

Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.

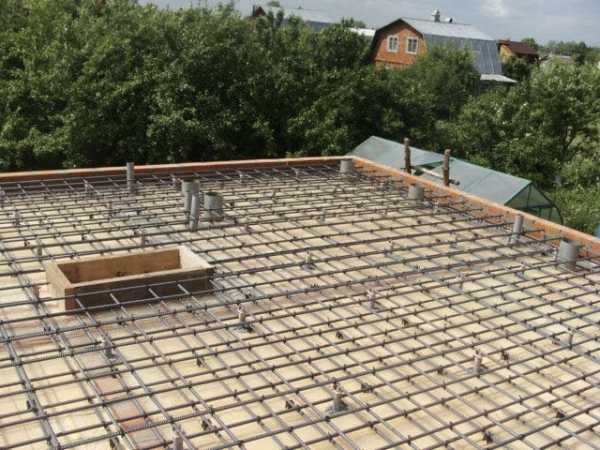

Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т.д.). Их закрывают сеткой и не заливают.

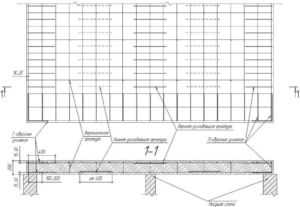

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

Этапы составления чертежа:

• Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
• Фиксирование на схеме всех отверстий, которые не планируется заливать
• Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
• Определение размера ячеек, мест установки продольного крайнего прута до края заливки
• Расчет габаритов профлиста для нижней плоскости плиты
• Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
• Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
• Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
• Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
• В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

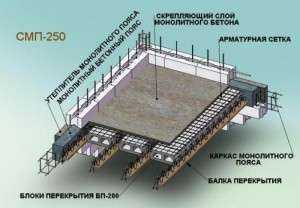

Конструктивные особенности

Железобетонные изделия обладают свойствами сразу двух материалов – металла и бетона, что делает их идеальной строительной конструкцией, используемой в самых разных сферах. Бетон берет на себя сжимающие нагрузки, металл выдерживает легко растяжение. В строительстве нагрузка на перекрытия воздействует в направлении вертикально вниз и распределяется, как правило, равномерно по площади. Определяется нагрузка собственным весом и всеми конструкциями, предметами, людьми, пребывающими в помещении.

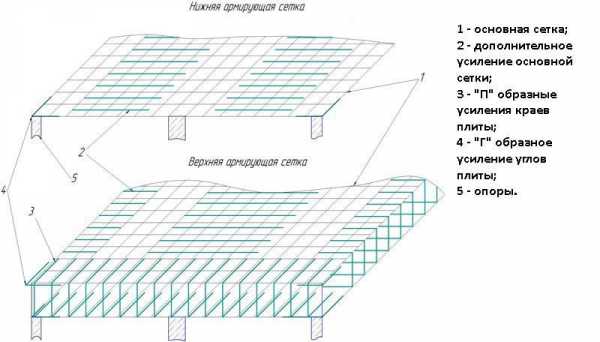

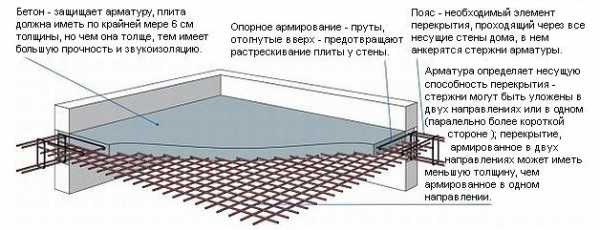

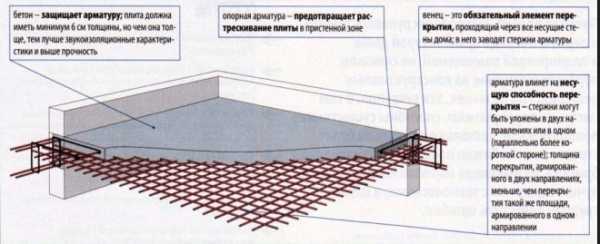

Армировка плиты перекрытия, схема которой может быть самой разной, работает на изгиб и выполняется для восприятия этой нагрузки. Обычно прокладывают две сетки арматуры (нижний слой и верхний), располагая пруты поперек и вдоль пролета. Минимальный шаг стержней (расстояние между параллельными прутами) определяется в чертеже, обычно для индивидуального жилого строительства он составляет 15-20 сантиметров.

В толще бетона сетка должна быть расположена на расстоянии 20-25 миллиметров от поверхности. Пруты перевязывают между собой во всех пересечениях вязальной проволокой, иногда используют для сооружений готовую сетку. Сваривают редко, так как есть вероятность разрывов в местах соединения.

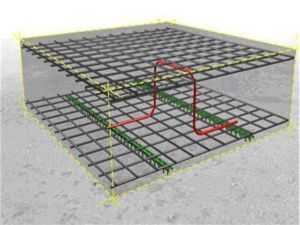

Между нижним и верхним слоями сетки устанавливают вертикальные фиксаторы, которые помогают выдерживать единое расстояние между сетками. Разделители бывают разными, их шаг должен быть одинаковым на всей площади.

Края перекрытия усиливают дополнительной арматурой – Г и П-образными элементами, в особенности в местах опирания. Если же плита опирается по всему контуру, усиление делают, соответственно, по всему периметру. Верхняя часть упрочнения работает на сжатие, нижняя – на растяжение, беря на себя основную нагрузку. Поэтому для обустройства нижнего слоя сетки выбирают толстые стержни, а вот для верхней подойдет минимальный диаметр арматуры в плите перекрытия.

Многое в расчетах зависит от величины пролетов – их не советуют делать больше 6 метров. Если расстояние между опорами больше, над самой опорой усиливают верхний слой сетки, между опорами в средине – усиливают нижний слой арматуры.

Прутья арматуры должны быть неразрывными: нахлест должен составлять минимум 40 х диаметр арматуры: так, если диаметр стержня составляет 15 миллиметров, нахлест выполняют в 60 сантиметров. Плиты перекрытия выполняют с использованием горячекатанной стальной арматуры класса А3, диаметром 8-14 миллиметров.

Общие правила такие: для жилого помещения с пролетом не более 6 метров, независимо от соотношения сторон, рекомендуют плиту выполнять толщиной 20 сантиметров, шаг арматуры 20 на 20 сантиметров, диаметр прутков нижнего слоя 12 миллиметров, верхнего – 8.

Инструкция по армированию перекрытия

Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.

В работе пригодятся:

• Для опалубки – влагостойкая фанера либо доски
• Для перевязки – отожженная проволока и специальный инструмент
• Оснастка для гибки заготовок из арматуры
• Специальные кусачки или болгарка для резки прутьев
• Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т.д.

Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.

Краткий алгоритм работы:

• Нарезка заготовок из арматуры, связка первого слоя сетки
• Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями
• Привязка сетки второго слоя, монтаж на объекте
• Заливка бетоном

Порядок армирования и заливки

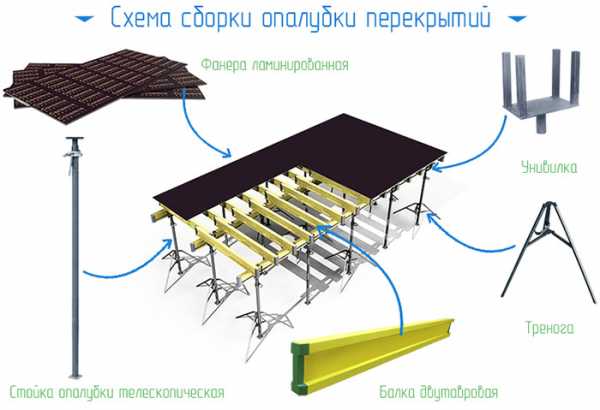

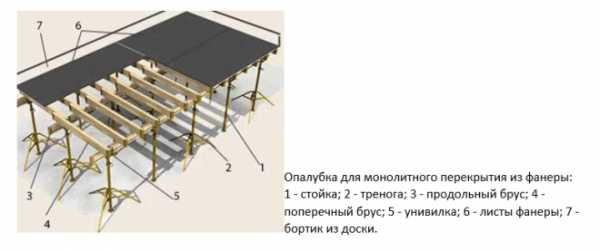

Устройство опалубки

Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.

После сбора опалубки ее проверяют нивелиром.

Монтаж арматуры

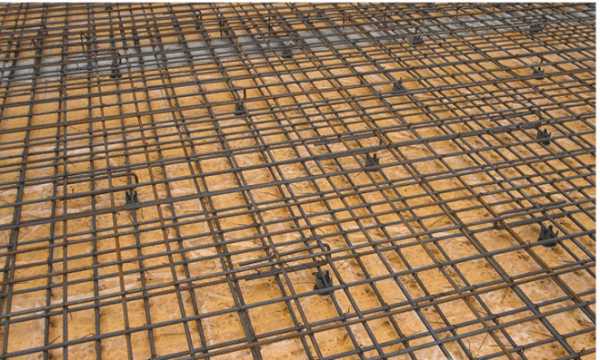

Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.

Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.

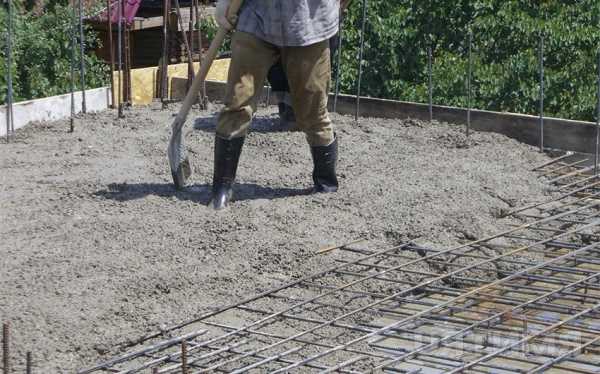

Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.

Армирование пустотной плиты перекрытия: пошаговая инструкция

Армирование пустотных плит перекрытия проще всего выполнять самостоятельно вместо использования в строительстве готовых железобетонных конструкций.

Преимущества армирования:

• Возможность выполнения ровных и прочных поверхностей
• Длительный срок эксплуатации
• Сравнительно небольшой вес при сохранении прочности, что позволяет понижать нагрузку на фундамент
• Прочность – возможность создавать перекрытия даже для сильно нагруженных конструкций, больших пролетов
• Надежность – устойчивость к разнонаправленным нагрузкам, весу 500-800 килограммов на квадратный метр
• Прекрасные показатели огнестойкости
• Цена вопроса – примерно равна стоимости готовой железобетонной плиты

Что представляет собой армирование плит

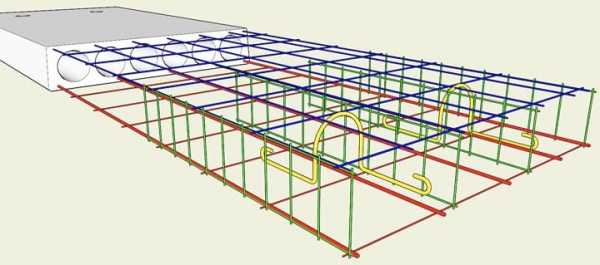

В процессе изготовления усиленных элементов перекрытия удается реализовать любую идею касательно планировки, получить надежную и прочную конструкцию. Работы проводятся с соблюдением технологий, материалы закупаются у проверенных поставщиков. Металлические стержни связываются между собой, для изготовления усиленных элементов перекрытия используют стержни диаметром 8-12 миллиметров, устанавливают опалубку и заливают все бетоном, покрывая каркас полностью.

Укладывать стержни с усилением необходимо на таких участках: в центре конструкции, в местах соприкосновения монолита с арками, внутренними стенами, колоннами, при установке тяжелого оборудования, камина, возле отверстий для лестниц, дымоотводных труб, элементов вентиляции и т.д.

Советы по армированию:

• Толщину армирования рассчитывают, исходя из длины, используя соотношение 1 к 30, но минимум 150 миллиметров (если опоры расположены на расстоянии 5 метров, толщина перекрытия должна составлять 170 миллиметров).
• Элементы укладываются в два слоя.
• Для раствора используют бетон М200, М300 с классом прочности на сжатие 150 кгс/см.кв.
• Диаметр прутьев составляет 8-14 миллиметров, зависит от нагрузок и количества рядов арматуры: при двухслойном армировании нижний ряд делают со стержнями большего диаметра. Обязательно сплошное ребристое основание для лучшей адгезии с бетоном.
• Опалубку делают из влагостойкой фанеры или досок.

Как правильно армировать плиты своими руками:

• Процесс достаточно трудоемкий, но все вполне реально сделать самостоятельно. Сначала делают опалубку по периметру помещения из обрезных досок 150 на 25 миллиметров или фанеры толщиной 22 миллиметра (дороже, но поверхность получается идеально ровной). Поперечные бруски крепят с шагом 60-80 сантиметров, строго по уровню под них устанавливая телескопические стойки или вертикальные подпорки. Сверху на каркас выкладывают доски, листы фанеры, если нужно. Между щитами фанеры или досками не должно быть щелей – максимальная герметичность обязательна.
• Если плита станет основанием под кровлю, выстилают не боковые доски, а борта из ячеистых блоков и кирпича. После опалубку аккуратно снимают, поэтому изначально крепежные элементы нужно располагать по внешней стороне конструкции.
• Арматура вяжется проволокой. Стержни должны быть выложены без разрывов либо внахлест на 50 сантиметров минимум в местах соединений. Поперечная арматура в плите перекрытия скрепляется проволокой с использованием специального крючка. Процесс могут облегчить металлические карты, которые можно укладывать внахлест на 2 ячейки и фиксировать также проволокой.
• Металлический каркас устанавливается на фиксаторы или битую плитку, камни на высоте 4-5 сантиметра. Второй слой вяжется с поперечными разделителями, находясь на небольшом расстоянии от первого слоя. Расположение прутьев в бетоне предполагает полное покрытие металлических элементов раствором. Места с большой нагрузкой усиливаются дополнительными стержнями, связанными как обычно.
• Стоит заранее заготовить скрутки из вязальной проволоки – сначала бухту скрепляют скотчем в 3-5 точках на равном расстоянии, потом болгаркой режут на куски.
• Бетонный раствор проще готовить в бетономешалке, при необходимости можно добавить фибру, пластификаторы. Замешивают в пропорции: 5 частей гравия или щебня, 3 части просеянного песка, 20% общего объема сыпучих материалов воды. Сначала смешиваются все сухие компоненты, потом вливается вода, размешивается и раствор готов к работе.
• Заливка обязательно осуществляется с использованием вибратора либо молотка, которым можно постукивать по открытой сетке и элементам опалубки.
• В процессе высыхания раствора его смачивают водой путем разбрызгивания. Выжидают 4 недели, на предмет полного высыхания проверяют так: кладут на участок на ночь лист гидроизоляционного материала – если пятен к утру не будет и к поверхности бетон не прилипает, все готово.

Если все делать в соответствии с нормами и расчетами, самостоятельное армирование монолитной плиты перекрытия вполне возможно сделать самостоятельно, обеспечив основанию надежность, прочность, стойкость к разнообразным нагрузкам. При этом важно выполнять все работы в правильной последовательности, выбирать качественные материалы и не отступать от значений, указанных в схемах и чертежах.

1beton.info

Армирование монолитной плиты фундамента: чертеж, схема

Надежное армирование монолитного фундамента

Использованием исключительно одного, пусть даже качественного бетона, нельзя обеспечить надежность и долговечность конструкции. В плитном монолитном фундаменте бетон – это только строительный материал, а оптимальную прочность, способность нейтрализовать внешние воздействия от нагрузок можно только благодаря арматурному поясу.

Поэтому надежные и долговечные монолитные фундаменты, на которых часто возводят высотные бетонные здания, имеют мощное армирование, причем в данном случае часто могут применять сразу несколько различных видов арматуры в зависимости от допустимых нагрузок, структуры почвы и размеров плиты.

Какое армирование используется для монолитной плиты?

Чертеж-схема армирования монолитной плиты перекрытия

Так выглядит условно чертеж армирования монолитной плиты. Но в реальности, схема существенно отличается − она более детальная, так как нужно предусматривать множество факторов и параметров.

Учитывая размеры и массу железобетонной плиты, для армирования лучше использовать:

1. Для вертикальных поясов прутья с внешним диаметром до 10 мм.
2. Для горизонтальных поясов – до 14 мм.
3. Для перемычек подходит и 8 мм.

Если используется композитная арматура, то диаметр несущих элементов может быть и меньшим, но количество прутьев нужно увеличивать. В большинстве случаев, схема расположения арматуры предусматривает использование прутьев с диаметром до 5% от толщины самой плиты. Тогда будет достигнута максимальная эффективность конструкции при минимальных финансовых расходах.

В отличие от ленточных фундаментов, монолитная плита армируется неравномерно. В зонах с минимальной нагрузкой каркас будет ослабленным, а вот на углах здания, на пересечения несущих стен, армирование уже будет значительно мощнее, так как это зоны продавливания − максимального давления, где возникают деформационные сдвиги.

Армирование по ширине плиты

Эскиз армирования плиты перекрытия

Принимается стандартный квадратный размер плиты, где шаг арматурного каркаса будет одинаковым в любых направлениях. Для бетонных зданий армирование делают с интервалом 200−400 мм, для кирпичных зданий достаточно 200 мм, чертеж будет напоминать шахматную доску.

Для легких каркасных зданий шаг будет еще меньшим, ведь нагрузка на фундамент значительно меньшая, но тут также многое зависит от типа почвы и ее несущих способностей. Но, в соответствии с СП «Бетонные и железобетонные конструкции», максимальное расстояние между стержнями не должно составлять 1,5 толщины плиты в целом.

Что такое зоны продавливания и их влияние на армирование

Схема для расчета на продавливание плиты с равномерно распределенной поперечной арматурой

В местах, где на фундамент влияет основная нагрузка от несущих конструкций здания, возникает дополнительное напряжение. Оно влияет не только на распределение бетона, но и на степень его амортизации. Чтобы нейтрализовать влияние массы несущих конструкций, в местах соединения несущих стен и основания используется сплошной ряд армирования.

Если арматура в центре плиты имеет шаг 200 мм, то в зоне продавливания шаг будет уже 100 мм и даже меньше. В расчетах и будущей схеме армирования плиты будет указано максимально допустимое расстояние между вертикальными арматурными звеньями.

Оптимальным решением в таких случаях будет:

1. Разработка подробного проекта арматурного каркаса с указанными расстояниями между поясами.
2. Выполнение рабочей схемы армирования.
3. Вынос вертикальных стержней выше основания, чтобы соединить несущие стены и фундамент арматурным поясом, а не оставлять только бетонное соединение.

На данный момент, в соответствии с ГОСТ 5781-82, существуют следующие типы стальных арматур:

• А240 (АІ). Это гладкие прутья, больше используются для вертикального армирования, в монолитных основаниях не используются.
• А300 (АІІ). Прутья с рабочим диаметром 10-12 мм, имеют внешний периодичный профиль с кольцевыми насечками.
• А400 (АІІІ). Имеет серповидный профиль, большой рабочий диаметр и оптимальный для монолитной плиты.

Выбор арматуры для монолитного фундамента зависит от множества факторов.

Как связывать арматурный каркас

Эскиз создания правильной связки арматуры фундамента

Некоторые чертежи уже предусматривают метод соединения, если проведен расчет допустимой нагрузки на основание. Но большинство строителей используют метод сварки или связывания. Сварку сейчас мало используют, ведь из-за длительного локального нагрева металл меняет свою структуру и слегка деформируется. А вот связывание обеспечивает достаточную гибкость. Для связывания рекомендуется использовать мягкую прочную стальную проволоку диаметром 3−4 мм, а также плоскогубцы или зажимы.

Принцип армирования монолитной плиты:

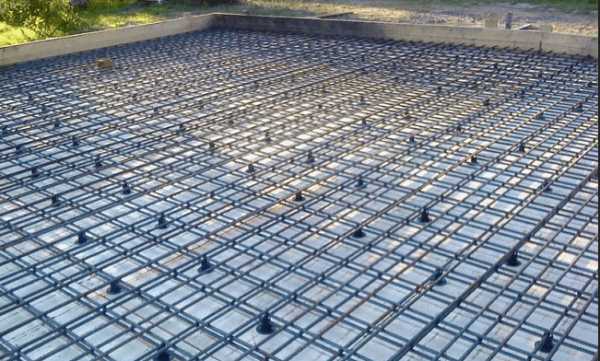

1. Сначала нужно сделать опалубку, на внутренней части за 5 см от края установить рулонную гидроизоляцию.
2. Затем установить на расстоянии до 5 см от песчано-гравийной подушки горизонтальный арматурный пояс, укрепить его колышками или уплотнителями. Арматура не должна соприкасаться с подушкой и боковыми стенками опалубки.
3. С интервалом 200−400 мм устанавливают вертикальные прутья, в нижней кромке связываются с горизонтальным поясом. С целью увеличить прочность здания, в углах армирование устанавливают чаще, дополнительно усиливают продольными прутьями.
4. Горизонтальные пояса монтируют с интервалом 15 см, но учитывают толщину плиты. В некоторых случаях дистанцию можно уменьшить, но не увеличивать. Последовательно связывают вертикали с горизонтальным поясом.
5. Выводят вертикальный слой арматуры выше залегания верхней кромки фундамента. Она затем свяжется с нижним краем несущих стен.

По окончании армирования вся конструкция заливается бетоном.

Типичный пример расчета арматурного каркаса для монолитного фундамента

Поперечный разрез плиты с размерами

Для расчета берется монолитная плита с габаритными размерами 6х6 метров, толщина плиты для частного дома 20 см. В примере будет использоваться расчет арматурного пояса в зоне сопряжения:

1. Площадь фундамента: 1,2 кв. метра.
2. Минимальная площадь арматуры 1,2*0,3% = 36 кв. см.
3. Площадь арматуры для одного горизонтального пояса с учетом интервала между поясами 100 мм составит 36/2 = 18 кв. см.

В ГОСТ 5781-82 есть весь допустимый ассортимент арматурных прутьев с их поперечным сечением и допустимой длиной. Поэтому, для данного примера целесообразно использовать 12 стержней с диаметром 14 мм каждый. Затем нужно сделать чертеж будущего каркаса, чтобы посчитать необходимое количество арматуры. Для стороны длиной 6 метров целесообразно принимать шаг горизонтального пояса 300 мм, а для вертикального – 300 мм с использованием арматуры диаметром 8 мм.

Если свести все данные в таблицы с учетом использования П-образных соединительных арматурных хомутов, тогда для армирования монолитной плиты площадью 36 кв. м придется купить и вложить 515,2 м арматуры с диаметром 12 мм и 56 м с диаметром 8 мм.

fundamentclub.ru

Армирование монолитной плиты: расчет и вязка арматуры

Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.

Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов. Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.

Плита в здании может быть двух типов:

• фундаментная;
• перекрытия.

В общем случае армирование плиты перекрытия и фундаментной не имеет критических отличий. Но важно знать, что в первом случае потребуются стержни большего диаметра. Это вызвано тем, что под элементом фундамента есть упругое основание — земля, которое берет на себя часть нагрузок. А вот схема армирования плиты перекрытия не предполагает дополнительного усиления.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага. При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм.
При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:

• сплошное;
• ребристое:
• по профлисту.

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.

Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.

Стоит рассмотреть несколько вариантов армирования.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

• рабочие стержни в ребрах;
• сетка в верхней части.

Армирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

• крючок;
• пистолет.

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок. Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м. На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Общие рекомендации

1. при соединении стержней по длине минимальный нахлест составляет 20 диаметров, но не меньше 250 мм;
2. все зоны, в которых возможен изгиб, в обязательном порядке должны быть усилены;
3. при выборе между сваркой и вязкой, лучше — второе;
4. при необходимости использовать стержни разного диаметра, те, которые толще, располагают снизу.

domzastroika.ru

Монолитное перекрытие [AUTOCAD] — Все для студента

Тихоокеанский государственный университет г.Хабаровск, 2011 г., 166 с. Выпускная квалификационная работа содержит 10 листов чертежей формата А1, текстовый документ на 166 листах формата А4, включающий 30 рисунков, 53 таблицы, список использованных источников, и 3 приложения. Цель ВКР — разработка такого комплекса мероприятий по строительству жилого дома, который позволяет при…

• 9,52 МБ
• добавлен 10.01.2012 15:07
• изменен 25.02.2019 10:37

Альбом узлов в формате DWG В состав входят: радиостойка; Карниз; ограждения балконов; Узел парапета; Узел цоколя; Узлы д. ш. кровли; Узля д. ш. стен; Узлы крепления перегородок; Узлы парапета; Выход на кровлю, водосток, воронка; Крепление стены к колонне каркаса. При просмотре не забывай смотреть листы и модель!

• 5,86 МБ
• дата добавления неизвестна
• изменен 23.02.2019 23:30

ВолгГАСУ. ПГС. Дипломный проект-Монолитный 28 эт. жил дом. В дипломе представлены планы, фасады, разрезы, конструкции: перекрытий, покрытий, ген. план. Основной упор сделан на расчетно-конструктивную часть. Расчет монолитных перекрытий Расчет на динамическое воздействие ветра. Расчет стен. Также есть разделы: экономика, ТСП.

• 3,40 МБ
• дата добавления неизвестна
• изменен 16.07.2016 17:03

Ведомость чертежей. План осей. Общие данные. Таблица нагрузок. Опалубочный план фундаментной плиты. План нижнего армирования фундаментной плиты. План верхнего армирования фундаментной плиты. Опалубочный план стен подвала. План арматурных выпусков Ан-1 под стены подвала. Армирование стен подвала. Сетки С-1, С-3 Спецификация на фундаментную плиту и стены подвала. Ведомость…

• 4,01 МБ
• дата добавления неизвестна
• изменен 24.04.2017 18:48

26 технологических карт в dwg. ТК на кровлю и линолеум. 26 технологических карт на производство работ. ТК на монолитный фундамент. ТК монтаж витража. ТК монтаж колонн. ТК монтаж плит перекрытия. ТК монтаж панелей перекрытия. ТК земляные работы. ТК кирпичная кладка, устройство фундамента, устройство кровли. ТК кирпичная кладка, улучшенная штукатурка, штучный паркет. ТК…

• 10,79 МБ
• дата добавления неизвестна
• изменен 12.06.2011 16:17

Формат dwg. Чертежи опалубки монолитных стен ПЕРИ ТРИО в блоках. Вид сверху и сбоку Пригодятся при разработке проекта производства работ

• 535,46 КБ
• добавлен 10.09.2013 12:42
• изменен 10.09.2013 21:45

www.twirpx.com

Армирование монолитной плиты перекрытия: инструкция по шагам, чертеж

При выборе типа перекрытия к учитываемым критериям относят вес, несущие способности и возможность проведения монтажа при минимуме задействованного оборудования и вложений. Единственным вариантом самостоятельного возведения прочной и долговечной конструкции между этажами и разнотемпературными зонами является заливка бетоном железного каркаса, уложенного в съемной горизонтальной опалубке. Ее параметры (толщину, марку бетона, объем и схему) определяет расчет, технология считается простой, но трудоемкой.

Оглавление:

1. Целесообразность выбора плитного основания
2. Особенности армирования
3. Пошаговая инструкция по монтажу
4. Список главных требований

В каких случаях в качестве перекрытия закладывается монолитная плита?

Эта разновидность представляет собой ровную бесшовную ж/б платформу, опираемую на стены и/или колонны, нижняя сторона которой используется в виде потолочной, верхняя – пола. В сравнении с другими типами (сборными, ребристыми) она не требует сложной отделки. Выбрать этот вариант рекомендуют при:

1. Обустройстве помещений с неправильной или сложной геометрией.

2. Невозможности подвоза или монтажа заводских заготовок и отказе от облегченных разновидностей, собираемых своими руками. Помимо заливки монолитной плиты самостоятельный монтаж (без задействования подъемной техники) возможен только для деревянных и сборных балочных перекрытий, уступающих в долговечности и надежности.

3. Неблагоприятных условиях эксплуатации: интенсивном воздействии агрессивных сред или влаги. Потребность в ж/б конструкции возникает при размещении внутри дома бассейна, мастерских или автомоек, обычные предварительно напряженные уступают монолитным в коррозионной устойчивости даже при условии их пропитки гидроизоляционными составами.

4. В домах из легких блоков без армопояса. В этом случае он совмещает обе функции и заливается с полным заходом до краев стен. Этот способ позволяет экономить время (а в ряде случаев – и деньги) и подходят для любых участков за исключением сейсмических, грунта с пустотами или слоями супесей и суглинков.

Толщина плиты зависит от длины пролета и составляет не менее 1/30, точное значение с учетом ожидаемых весовых нагрузок определяет расчет. Рекомендуемый в частном строительстве минимум равняется 15 см при стороне в 4,5 м и 20 для конструкций до 6 м. Превышать длину при отсутствии другой поддержки кроме стен свыше 6 м не рекомендуется, в помещениях с большей площадью выбирается балочное перекрытие или устанавливаются колоны, альтернативным вариантом является закладка системы, усиленной ребрами жесткости. При низких ожидаемых загрузках в целях экономии раствора допускается незначительное снижение толщины, но не более 10-15%. Более подробно о расчете монолитной плиты рассказано в данной статье.

Обоснование армирования

При всех своих преимуществах чистый, не укрепленный металлом бетон плохо переносит нагрузки на растяжение и изгиб. Для их компенсации в растянутой зоне стяжки размещают каркас-сетку из прочных горячекатаных прутьев с периодическим профилем и сечением от 8 до 14 мм. Подходящими характеристиками обладает сталь А400 (АIII по старому ГОСТу). Максимальные нагрузки направлены на нижнюю зону перекрытия, на края в верхней части и на участки опирания на стены и колоны, для их компенсации армирование выполняется в два ряда. Более толстые прутья закладываются снизу.

Общее количество продольной (рабочей) арматуры определяется путем умножения усредненного коэффициента (80 кг/м³) на толщину конструкции. Зная эти параметры и рекомендуемое сечение прутьев, несложно подобрать оптимальный шаг армирования. В частном строительстве он варьируется в пределах 150-200 мм.

Для разделения сеток между собой используется гладкий прокат А-I или А240 диаметром в 6-10 мм. Они размещаются либо в виде продольных элементов каркаса, либо в качестве согнутых деталей, помимо прямого назначения препятствуют расслаиванию и растрескиванию.

Руководство по ведению работ

Параметры монолита закладываются еще на стадии проектирования дома, профессиональный расчет требуется при их нестандартной форме или при наличии колон. Для обычной прямоугольной конструкции толщиной в пределах 15-20 см в частном строительстве выбирают двурядный каркас, заливаемый бетоном М2400. Инструкция по возведению ж/б плиты включает следующие этапы:

1. Сооружение опалубки из листов влагостойкой фанеры толщиной от 18 до25 мм, гладких досок в 40 мм или специальных пластиковых щитов с обязательной поддержкой телескопическими стойками и брусом 10×10 см, опираемыми на устойчивое и надежное основание (в среднем 1 опора на 1 м² перекрытия). Уровень установки определяется заранее с помощью нивелира по всему периметру, исключается возможность протекания бетона (для этих целей подойдет плотная п/э пленка или рубероид), крепежные элементы размещаются снаружи. При установке боковых торцов учитывается размер захвата: плита должна опираться как минимум на 15-20 см при монтаже на кирпичные стены, с 25-30 (или полностью) – на газобетон.

2.Армирование. Для обеспечения требуемого минимума толщи бетона (3 см) нижний ряд каркаса устанавливается на пластиковые стаканчики. Прутья соединяются с помощью вязальной проволоки или хомутов, при совпадении размеров допускается закладка готовой сетки. Верхний ряд отделяют согнутыми элементами или продольными стержнями, размещаемыми с шагом не менее 1 м по основной площади и 40 см возле стен и напрягаемых участков. На этом этапе инструкции предусматриваются отверстия для прокладки коммуникаций: в нужных местах оставляется кусок пластиковой трубы.

3. Заливка смеси с последующим уплотнением с помощью строительного вибратора, при его отсутствии – постукиванием по опалубке или армировке. Свежий раствор нуждается в правильном влажностном уходе – плиту перекрытия поливают водой первые 2-3 дня и накрывают пленкой. При использовании обычного бетона (без ускорителей твердения или прогрева) опалубочные конструкции снимают не ранее чем через 3-4 недели.

Приведенное руководство подходит для возведения как межэтажных систем, так и настилов под кровлю, во втором случае съемные торцы опалубки заменяют блоками или кирпичом с учетом будущей толщины. Рекомендуемый минимум от внешнего края стены до армировки составляет 20 см, при невозможности его соблюдения между ними размещают слой утеплителя.

Особенности технологии армирования монолитного перекрытия

При составлении схемы и вязке каркаса учитывается ряд требований:

• Продольные ряды по возможности выполняются целыми, при необходимости использования отрезков прутья укладывают с обязательным нахлестом – не менее 40 диаметров, обычно это 40-50 см.
• При проведении армирования железобетонной плиты соблюдаются необходимые минимумы: 3 см от края бетона до нижней сетки, 2 – верхней, шаг ячеек в пределах 15-20 см.
• В местах с повышенными нагрузками (опоры на стены и колоны, участки возле каминов) предусматривается объемное усиление каркаса согнутыми элементами или размещение дополнительных прутьев длиной от 40 см до 1,5 м между сетками.
• Соединения и стыки должны сохранять подвижность и одновременно быть надежно зафиксированными. Главным требованием технологии армирования монолитной плиты перекрытия является обвязка с помощью проволоки или хомутов, а не сварка. Исключение делается при ограниченных сроках строительства в двух случаях: при использовании готовых конструкций с заводским качеством или закладке более толстой арматуры, промаркированной буквой «С» (например, А500С сечением не менее 10 мм).
• Вне зависимости от выбранного способа соединения располагаются в шахматном порядке.

stroitel-lab.ru

Монолитное перекрытие: армирование своими руками

Наиболее часто при строительстве различных сооружений используются изделия, которые изготавливаются из железобетона, и наиболее популярным изделием является плита перекрытия. Чтобы конструкция обладала необходимой прочностью, плиту перекрытия необходимо армировать. Зачем нужно делать армирование монолитного перекрытия, и какими методами, пойдет речь в данной статье.

Сферы применения

Плиты перекрытия довольно часто применяют в следующих сферах:

• Для создания перекрытий любых домов, которые построены из различных материалов, в особенности из кирпича, блоков или же ячеистобетонных блоков.
• Помещениях, влажность которых не превышает 60 %.
• Общественных постройках с влажностью до 75% с пароизоляцией.

Преимущества армирования

Следует отметить несколько важных преимуществ, которыми обладает армирование плит:

• При выполнении работ не требуется специальная техника.
• Армирование плит позволяет сделать плиту необходимого размера и с нужной прочностью.
• Опорой такой плиты может выступать не только стены, но и любые другие сооружения, например колонны. Это позволяет сделать самую разнообразную планировку и архитектуру здания.
• Монолитная армированная плита обладает большей прочностью в сравнении с деревянными, что говорит об их бесспорном преимуществе.
• Они не воспламеняются и могут выдержать до 1 часа воздействия высокого напряжения.
• Используя монолитную плиту можно добиться утепления и значительно улучшить свойства звукоизоляции.
• Существует возможность снизить влияние нагрузок на фундамент, за счет того, что конструкция плиты не имеет слишком большого веса.

Очень важно, чтобы при монтаже перекрытий были правильно проведены все необходимые технологические расчеты, по которым можно определить необходимую толщину плиты, иначе это может быть опасно, к тому же при уменьшении толщины необходимо использовать значительно больше арматуры, а при увеличении соответственно увеличить количество бетона.

Материалы, которые потребуются для армирования

Прежде всего, необходимо позаботиться о наличии следующих материалов:

• Монолитной плиты перекрытия (ее изготавливают самостоятельно, либо используют уже готовые плиты).
• Арматурная стеклотканевая сетка.
• Специальная вязальная арматура и крючок.

Разновидности плит перекрытия

Прежде чем приступать к армированию, следует разобраться, какие плиты существуют. Для этого нужно разобраться в их маркировке, состоящей из букв и цифр. Буквы означают тип плиты:

• ПНО – плиты настила облегченные.
• ПК – плиты перекрытия.
• НВ – настил внутренний.

Первые две цифры, указанные в маркировке плит всегда означают длину и ширину плиты, а третья допустимую нагрузку.

Помимо данной классификации, не стоит забывать и о структуре плиты, которая может быть пустотной, ребристой или сплошной. Наиболее часто используются пустотные плиты благодаря своему небольшому весу, что облегчает работу с ними.

Поскольку существует огромный выбор плит, это позволит выбрать плиты в зависимости от их прямого предназначения, и природных условий местности.

Разновидности схем армирования

Армирование монолитной плиты перекрытия может происходить по нескольким схемам, в зависимости от типа плиты, однако все они сводятся к тому, что плита должна выдерживать нагрузку, которая поступает сверху и равномерно распределяется вниз по всему периметру плиты. Именно поэтому необходимо делать два пояса арматуры, нижний из которых будет являться основным, а верхний выдерживать нагрузку на сжимание.

Стандартная схема армирования плиты имеет следующие составляющие:

• Рабочие стержни в нижней части плиты.
• Рабочие стержни в верхней части плиты.
• Армирование, которое перераспределяет нагрузку.
• Подставки из катанки.

Как правило, при соединении арматуры используют один из двух способов:

• Без сварки внахлестку.
• Механическим и сварным соединением.

Следует отметить, что наиболее часто используют плиты, которые частично или полностью опираются на опору, например по углам или защемляются по одной кромке.

Основные правила армирования

Армирование необходимо выполнять по всем требованиям технологического процесса, иначе это может быть чревато негативными последствиями. Среди них:

• Использовать сетку (состоящую из высокопрочного каната) необходимо лишь, в случае если плита имеет длину свыше 8 м и применяется для перекрытия пролетов.
• Для качественного армирования применяют обычную сетку из арматуры диаметром свыше 6 мм, при этом очень важно, чтобы расстояние между прутами не превышало 60 см.
• Очень важно помнить, что толщина перекрытия напрямую зависит от его ширины. То есть оно имеет соотношение 1:30. При меньшем соотношении, армирование необходимо, и наоборот, при большем, армирование не имеет смысла.
• Если плита будет иметь толщину около 15 см, то можно ограничиться всего лишь одним поясом арматурной сетки. Если же толщина превышает 15 см, то необходимо выполнить два слоя арматурной сетки, сверху и снизу.
• Заливать арматуру необходимо жидким бетоном, который имеет марку не ниже М200, поскольку другие марки не позволят создать прочную конструкцию.
• При армировании плиты очень важно усиливать плиту в нескольких местах, особенно в тех, на которые припадает наибольшая нагрузка, например в середине плиты, в местах касания к опорам.
• Чтобы выполнить качественное армирование нужно выполнить все необходимые технологические расчеты. При необходимости применяют дополнительное армирование в некоторых местах.
• Опалубка должна устанавливаться на всю длину и ширину плиты.

Армирование плиты: основные этапы

Выполнить армирование можно в несколько этапов:

1. Создание и установка опалубки.
2. Армирование.
3. Заливка бетона.

Так наиболее важным этапом при армировании является установка опалубки, которая может быть изготовлена из дерева, однако важно, чтобы стойки были качественно закреплены, поскольку вес бетона, залитого в нее, может превышать 300 кг на один квадратный метр.

Установленная опалубка должна также иметь специальный защитный слой, сделанный из арматуры диаметром около 20 мм. Под армирующую сетку после установки опалубки необходимо уложить специальные опоры.

Когда армирующая сетка уложена, выполняется заливка бетона. При заливке бетона очень важно его хорошо утрамбовать и исключить возможность формирования воздушных пустот. Для этого его трамбуют при помощи специального строительного вибратора. Когда бетон полностью залит, его поверхность разравнивается, после чего его оставляют до полного высыхания, которое может составлять до 4-х недель.

Только после полного застывания бетона, конструкцию можно использовать по назначению с теми нагрузками, которые были рассчитаны.

На фото ниже можно наглядно увидеть чертеж армирования монолитной плиты перекрытия:

Схема армирования монолитных без балочных перекрытий

Схема армирования многопролетных балочных плит

В заключение, необходимо сказать, что выполнить армирование монолитной плиты перекрытия можно самостоятельно, однако важно не пренебрегать расчетами нагрузок и правильно их выполнить. Именно поэтому рекомендуется привлечь специалистов, которые определят все нагрузки и определят схему армирования. Также хочется отметить, что таким способом можно проводить армирование не только монолитных плит, но и уже готовых железобетонных плит перекрытий.

profundamenti.ru

Армирование монолитной плиты перекрытия своими руками

Прием армирования повсеместно встречается практически во всех областях строительства. С его использованием делают ступеньки для лестниц, крыльцо из бетона, монолитные плиты для перекрытий. Суть армирования заключается в органичном совмещении разных материалов в единое целое. Например, арматуры и бетона. Бетон обладает по своей природе очень высокой прочностью, но при этом слишком хрупкий на излом. Металл, входящий в состав арматуры, эластичен. Поэтому сочетание этих двух материалов создает некую синергию, то есть свойства железобетона значительно лучше и полезней свойств бетона или металла по отдельности. Железобетон способен выдержать такие вибрации и колебания, которые никогда не перенесет обычный бетон. По своей сути арматура играет роль некого скелета для изделий из бетона, ведь без нее он просто бы рассыпался на куски при первой же нагрузке.

Армирование поверхности перекрытий перед заливкой монолита

Что нужно знать об армировании перекрытий

Для осуществления армирования бетона применяют арматурный стальной прут. Его толщина варьируется от 8 до 14 мм при толщине плиты до 150 мм. при покупке готовых плит перекрытий необходимо учитывать то обстоятельство, что они выпускаются на заводах сплошными, ребристыми и пустотелыми. Особой популярностью пользуется последний вариант. Это обусловлено тем, что благодаря пустотам внутри бетонного монолита, такие плиты обладают относительно небольшим весом, прекрасными показателями теплоизоляции, плохой звукопроницаемостью, а также неплохо выдерживают деформацию.

Производят плиты перекрытия из тяжелого марок бетона. Их стандартные размеры характеризуются тремя величинами: длина – 4, 5 или 6 м, толщина – 140, 180 либо 220 мм, допустимая нагрузка – 150, 190 или 230 кг/м2.

При этом стоит понимать, что покупные плиты при укладке всегда образуют стыки, которые могут быть и ступенчатыми, что отрицательно влияет на ровность поверхности, образуемой ими. Если же произвести армирование монолитной плиты перекрытия своими руками, то мы получим однородную и ровную поверхность без стыков.

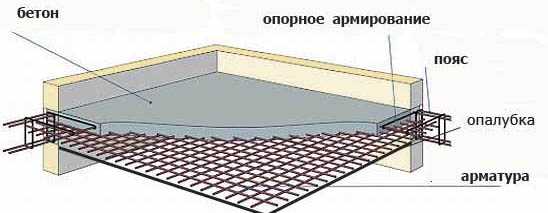

Схема армирования монолитной бетонной плиты перекрытия

Каковы возможности армирования

Применение конструкций из армированного бетона позволяет не только утеплить здание, но и ускорить в значительной степени процесс его возведения. Относительно небольшая масса плит с арматурой уменьшает нагрузку на фундамент. Сама же конструкция получается достаточно прочной и может выдержать не только длительное и значительное напряжение, но и серьезное воздействие огня. При пожаре армированные бетонные плиты перекрытий удерживают здание в течение часа, в то время, как деревянные рушатся уже через 25 минут.

Использование монолитных плит перекрытия с арматурой дает возможность возводить здания и сооружения с любой степенью сложности. С их помощью достаточно легко можно поправлять геометрические особенности помещения, а также создавать нестандартные перекрытия, как по размерам, так и по форме. Так как опорами для таких плит являются не только стены здания, но еще и различные арки с колоннами, возможности планировки возрастают в разы.

Как можно своими руками изготовить монолитную плиту перекрытия

В строительной литературе можно встретить очень простую формулу, с помощью которой легко рассчитать толщину перекрытия. Берут длину пролета и делят ее на 30. Полученный результат является оптимальной толщиной будущей плиты. Классическая схема армирования плит предполагает размещение рабочих стержней в верхней и в нижней частях плиты. Это перераспределяет нагрузку всей арматуры и упоров из катанки. При толщине плиты менее 80 мм, вполне достаточно будет использовать не арматурный прут, а проволочную сетку. Только нужно сделать так, чтобы она находилась внутри монолита. Для этого сетку приподнимают на 2,3 см над заливаемой поверхностью.

Арматурный прут с ребристой поверхностью

Арматурный прут между собой связывают проволокой или скрепляют сваркой. Первый способ более быстрый и удобный. Для связывания используют специальный крючок, который можно изготовить самостоятельно, а можно приобрести в магазине. В случае, когда плита предполагает толщину около 150 мм или даже больше, потребуется сделать два слоя арматуры. Слои делают друг над другом, скрепляя между собой перемычками. Размер получающихся ячеек должен варьироваться от 150 до 200 мм. Для нормальной прочности при самостоятельном изготовлении плиты перекрытия стоит использовать прут с одинаковым сечением. Чтобы прочность еще больше увеличить, можно привязать арматуру прутьями длиной от 40 до 150 мм к основной конструкции.

Распределение нагрузки на всю конструкцию происходит таким образом, что основная ее доля приходится на нижний слой арматуры. При этом верхний слой подвержен сжимающим воздействиям подобно бетону. Армирование производится путем заливания бетона в опалубку по всей поверхности перекрытия.

В целом весь процесс создания бетонной плиты перекрытия делится на три составляющие: монтаж опалубки, армирование и заливка бетона. Рассмотрим их все.

Создание опалубки

Опалубка для заливки монолитного перекрытия напоминает горизонтальную «палубу» из специальной влагостойкой фанеры, толщина которой 18-25 мм или сколоченной плотно обрезной доски толщиной 40 мм. Устанавливают ее по надежным поддерживающим балкам из деревянного бруса (80-100х100 мм), расположенным горизонтально.

Горизонтальные брусковые балки поддерживаются прочными вертикальными стойками, которые бывают готовыми, специальными (телескопическими) либо приготовленными самостоятельно из цельного бруса 100х100 мм, кругляка, имеющего диаметр 80-100 мм, а также прочных металлических труб или швеллера.

Для определения потребности в материалах для сооружения опалубки, нужно вычислить площадь всего перекрытия и его толщину. Последняя бывает от 10 до 20 см, в зависимости от того, какая ширина пролета и планируемая при будущей эксплуатации нагрузка. Прочность опалубки должна быть такова, чтобы без малейшей деформации выдержать вес бетона и той арматуры, которая будет в него вмурована. При толщине перекрытия в 20 см, вес образующейся плиты составляет около 500 кг на каждый м2. Поверхность опалубки лучше всего делать из обычной или ламинированной 20-миллиметровой фанеры. При использовании фанеры с ламинированным покрытием вы получите идеально гладкий потолок, не требующий большого объема отделочных работ. Высоту установки опалубки определяют с использованием нивелира или строительного уровня. Для этого отбивают горизонтальную линию, которая должна соответствовать высоте будущего перекрытия, по периметру всего пролета.

При использовании телескопических стоек их устанавливают в первую очередь по краям, применяя треноги и унивилки (короны). По стойкам устанавливают балки продольного направления на расстоянии в 2 м. Только после этого можно устанавливать промежуточные стойки. Не обязательно делать треноги на все. Обычно достаточно снабдить этой конструкцией 30 – 40% стоек. Расстояние между промежуточными опорами делают из расчета мощности перекрытия и толщины самих стоек. Усреднено на одну стойку с нагрузкой 900 – 1200 кг должно выделяться не более 1 м2 опалубки.

Схема опалубки для заливки бетонной плиты перекрытия

Если принято решение использовать самодельные стойки, то их длина должна соответствовать высоте установки нижней части продольных балок. Устанавливают самодельные стойки с шагом в 1 м на твердое основание или толстые обрезки доски с достаточной площадью. По продольным лагам помещаются поперечные на расстоянии друг от друга в 0,5 м, а сверху на них укладываются листы толстой фанеры. Верхняя поверхность этой конструкции обязана быть строго горизонтальной и отвечать заранее зафиксированному уровню.

При применении для верхней части опалубки обрезных досок, они должны быть совмещены вплотную, а поверх них кладется плотная полиэтиленовая пленка либо рубероид. По всему периметру дощатой опалубки монтируется бортик равномерной высоты, соответствующей толщине перекрытия. По углам его нужно надежно соединить.

Как самостоятельно произвести армирование бетонной плиты перекрытия

Стальная арматура класса А3 производится методом горячего проката. Она бывает от 8 до 14 мм в диаметре с гладкой или ребристой поверхностью. Она лучше всего подойдет для самостоятельного создания монолитного армированного перекрытия. Первую сетку монтируют в нижней части предполагаемой плиты, а вторую соответственно в верхней. Опалубка должна быть выставлена таким образом, чтобы обе сетки находились внутри монолита плиты. Расстояние от верхней сетки до поверхности должно быть не менее 2 см. В сетку арматуру нужно связывать вязальной проволокой, образуя ячейки со сторонами 200 или 150 мм. Сегодня существуют специальные машинки для вязки арматуры, но можно это делать и обычным ручным крючком.

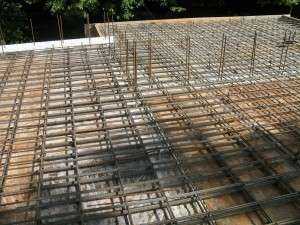

Двухслойная укладка арматуры

Использование сварочного аппарата целесообразно только тогда, когда вы хорошо умеете с ним управляться, так как неумелые действия могут привести к истончению прутьев в местах сварки, что обязательно приведет к разрушению. По всей длине сетки разрывов быть не должно, поэтому при недостаточности длины прутьев, их следует наращивать внахлест не менее 50 см. При этом все стыки нужно размещать в шахматном порядке. По всем краям сетки связываются в П-образные фигуры. Изгибать пруты нужно только при острой необходимости без нагревания. Перекаливание металла нарушает его внутреннюю структуру, что может привести к перелому прута. В тех местах, где предполагаются дополнительные нагрузки, армируют в особом режиме с дополнительными прутьями. При армировании следует и учитывать те места, где будут проходить инженерные коммуникации. По возможности в них лучше сразу оставить отверстия, вставив отрезок трубы. Особо требует усиления вся площадь опоры на стены и колонны. В последнем случае усиления должны быть объемными.

Заливка бетонной смеси

После того, как вся сетка из арматуры будет связана, можно приступить к ее заливке. Для этого лучше всего использовать бетононасос. Если же объем работ не очень велик, то вполне можно справиться и без него. В таком случае вам понадобятся хотя бы два помощника, которые будут замешивать бетон в бетономешалке и поднимать его вам для заливки. В процессе заполнения опалубки бетонным раствором нужно периодически производить уплотнение смеси. Лучше всего для этого подойдет специальный строительный вибратор, но при неимении такового можно просто время от времени ритмично постукивать молотком по опалубке или открытым частям арматурной сетки.

В процессе затвердевания происходит значительная усадка бетона, что при ускоренном процессе высыхания может привести к возникновению микротрещин. В связи с этим на протяжении нескольких дней залитую плиту нужно поливать водой, тем более в жару. Однако нужно знать, что воду стоит разбрызгивать из шланга с дождевальной насадкой или лейкой, так как прямая струя может повредить поверхность еще не схватившегося бетона. Иногда для избежание появления трещин под самый нижний слой кладут специальную полимерную сетку, а всю остальную конструкцию сооружают уже поверх нее. В других случаях полимерную сетку применяют в качестве основного армирующего элемента. Это делают там, где невозможно соорудить арматуру из прутьев и даже проволоки.

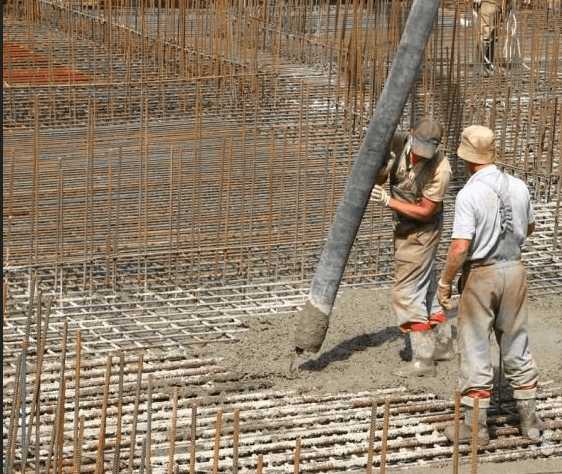

Заливка бетона из бетононасоса

Полное застывание бетона произойдет не раньше, чем через 3 – 4 недели. До этого времени не стоит производить какие-либо работы на объекте и разбирать опалубку. По истечении этого срока опалубка демонтируется и получается бетонная плита перекрытия, которая является черновым потолком для помещений под ней. Таким способом можно создавать даже криволинейные перекрытия любой конфигурации.

При строительстве собственного дома или коттеджа вполне возможно создать самостоятельно бетонные плиты перекрытия с арматурой внутри. Эта конструкция намного надежнее и долговечнее деревянной, но сооружать ее стоит только на прочных бетонных или кирпичных стенах. Использование в качестве стенового материала легкобетонных блоков или древесины исключает такую возможность, так как такие стены могут не выдержать вес железобетонного перекрытия.

stroyvopros.net
