Диаметры металлических труб. Таблица. Размеры в дюймах и мм.

Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:

Ключевая характеристика любой цилиндрической трубы - это её диаметр. Он может быть внутренним () и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы - дюйм.

На стыке метрической и забугорной систем измерения как правило возникает больше всего вопросов.

Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.

Давайте подробнее разберемся как нам с этим дальше жить. Трубной резьбе посвящена отдельная статья для ознакомления нажмите здесь. Читайте также про профильные трубы, которые используются для возведения конструкций.

Дюймы против мм.  Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1", 2") и/или долями дюймов (1/2", 3/4"), являются общепринятым стандартом в водо - и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1" (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема - несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто - читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т.

к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной - 25,5 мм. Последнее значение стоит довольно близко к равенству 1''=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Пример:

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 - 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам - из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

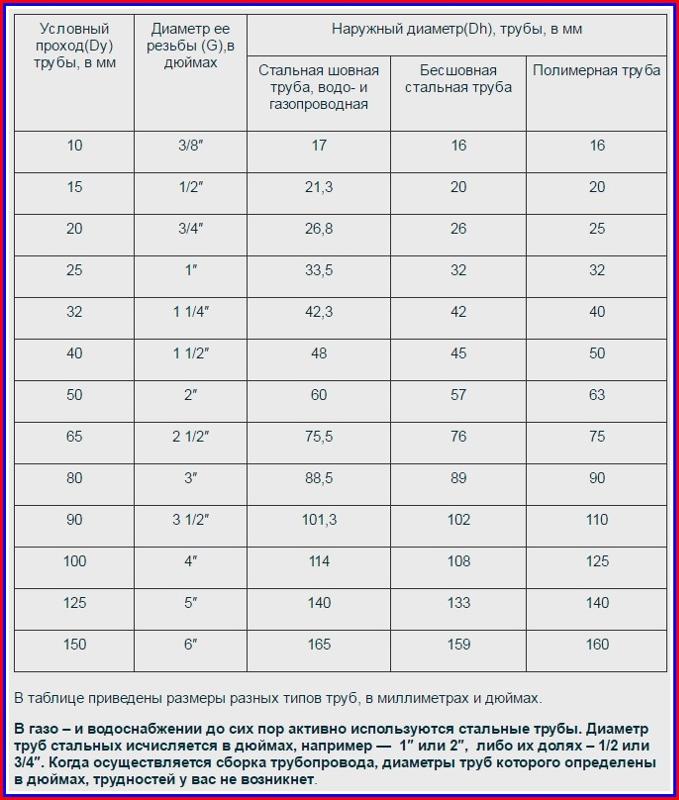

Таблица соответствия условного прохода дюймам

Ду  Дюймы Ду  Дюймы Ду  Дюймы
6 1/8" 150 6" 900 36"
8 1/4" 175 7" 1000 40"
10 3/8" 200 8" 1050 42"
15 1/2" 225 9" 1100 44"
20 3/4" 250 10" 1200 48"
25 1" 275 11" 1300 52"
32 1(1/4)" 300 12" 1400 56"
40 1(1/2)" 350 14" 1500 60"
50 2" 400 16" 1600 64"
65 2(1/2)" 450 18" 1700 68"
80 3" 500 20" 1800 72"
90 3(1/2)" 600 24" 1900 76"
100 4" 700 28" 2000 80"
125 5" 800 32" 2200 88"


Таблица. Внутренний и наружный диаметры. Стапьные водо/водогазoпроводные, эпектросварные прямошовные, стальные бесшовные горячедеформированные и полимерные трубы

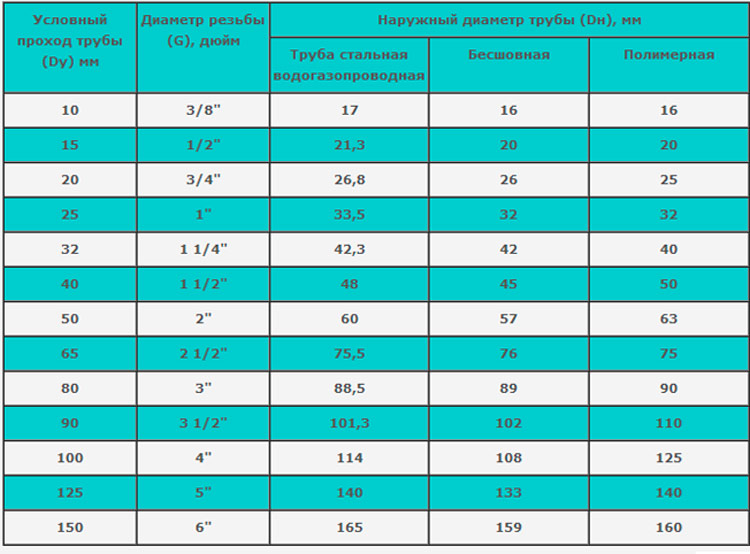

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм

Диаметр резьбы G". дюйм

Наружный диаметр трубы Dn. мм

Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75

Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)

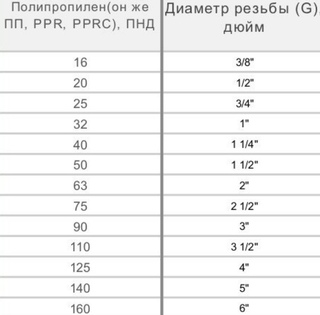

Полимерная труба. ПЭ, ПП, ПВХ

10

3/8"

17

16

16

15

1/2"

21. 3

20

20

20

3/4"

26.8

26

25

25

1"

33. 5

32

32

32

1 1/4"

42.3

42

40

40

1 1/2"

48

45

50

50

2"

60

57

63

65

2 1/2"

75. 5

76

75

80

3"

88.5

89

90

90

3 1/2"

101. 3





100

4"

114

108

110

125

5"

140

133

125

150

6"

165

159

160

160

6 1/2"



180

180

200





219

225

225





245

250

250





273

280

300





325

315

400





426

400

ГОСТ - государственый стандарт , используемый в тепло - газо - нефте - трубопроводах

ISO - стандарт обозанчения диаметров, используется в сантехнических инженерных системах

SMS - шведский стандарт диаметров труб и запорной арматуры

DIN / EN - основной евросортамент для стальных труб по DIN2448 / DIN2458

ДУ (Dy) - условный проход

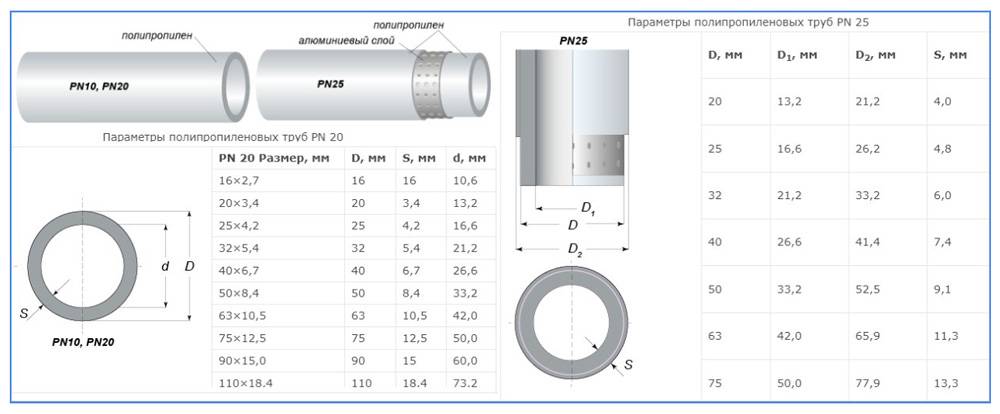

Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>

Таблица соответствия условного диаметра труб с международной маркировкой

ГОСТ ISO дюйм ISO мм SMS мм DIN мм ДУ
 8  1/8 10,30     5
 10  1/4 13,70 6,35   8
 12  3/8 17,20 9,54 12,00 10
18 1/2 21,30 12,70 18,00 15
 25  3/4 26,90 19,05 23(23) 20
 32  1 33,70 25,00 28,00 25
 38  1 ¼ 42,40 31,75 34(35) 32
 45  1 ½ 48,30 38,00 40,43 40
 57  2 60,30 50,80 52,53 50
 76  2 ½ 76,10 63,50 70,00 65
 89  3 88,90 76,10 84,85 80
108  4 114,30 101,60 104,00 100
133  5 139,70 129,00 129,00 125
159  6 168,30 154,00 154,00 150
219  8 219,00 204,00 204,00 200
273  10 273,00 254,00 254,00 250

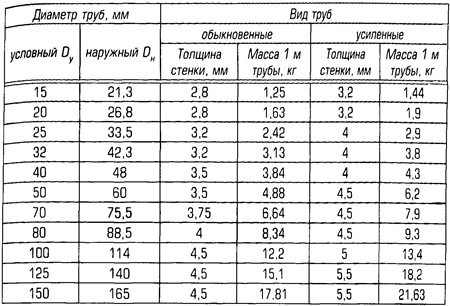

Диаметры и другие характеристики трубы из нержавеющей стали

Проход, мм Диаметр



наружн. , мм
Толщина стенок, мм Масса 1 м трубы (кг)
стандартных усиленных стандартных усиленных
10 17 2.2 2.8 0.61 0.74
15 21.3 2.8 3.2 1.28 1.43
20 26.8 2.8 3.2 1.66 1.86
25 33.5 3. 2 4 2.39 2.91
32 42.3 3.2 4 3.09 3.78
40 48 3.5 4 3.84 4.34
50 60 3.5 4.5 4.88 6.16
65 75.5 4 4.5 7.05 7.88
80 88.5 4 4.5 8. 34 9.32
100 114 4.5 5 12.15 13.44
125 140 4.5 5.5 15.04 18.24
150 165 4.5 5.5 17.81 21.63

Знаете ли вы?

Какие гениальные светильники можно собрать своими руками из обычной металлической трубы? Это под силу каждому! Узнайте больше по ссылке >>>

Какую трубу считать малой - средней -большой?

Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.

Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.

Внешние диаметры:

  • От 426 мм считается большим;

  • 102-246 называют средним;

  • 5-102 классифицируется, как маленький.

Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).

Как узнать диаметр трубы? Измерить!

Этот странный вопрос почему то часто приходит на e-mail и я решил дополнить материал абзацем про замер.

В большинстве случаев при покупке достаточно посмотреть маркировку или задать вопрос продавцу. Но случается, что нужно делать ремонт одной из коммуникационных систем путем замены труб, и изначально неизвестно какой диаметр имеют уже установленные.

Способов определения диаметра есть несколько, но мы перечислим только самые простые:

  • Вооружитесь рулеткой или сантиметровой лентой (женщины такими измеряют талию). Оберните ее вокруг трубы и запишите замер. Теперь для получения искомой характеристики достаточно полученную цифру разделить на 3.1415 – это число Пи.

    Пример:

    Представим, что в обхвате (длина окружности L) ваша труба 59,2 мм. L=ΠD, соотв. диаметр будет составлять: 59,2 / 3.1415= 18.85 мм.

  • После получения наружного диметра можно узнать и внутренний. Только для этого необходимо знать толщину стенок (при наличии разреза просто измерьте рулеткой или другим приспособлением с миллиметровой шкалой).

    Допустим, что толщина стенок 1 мм. Эта цифра умножается на 2 (если толщина 3 мм, то тоже умножается на 2 в любом случае) и отнимается от внешнего диаметра (18. 85- (2 х 1 мм) = 16.85 мм).

    Отлично, если дома есть штангенциркуль. Труба просто обхватывается измерительными зубами. Нужное значение смотрим на двойной шкале.

Виды стальных труб по способу их производства

  • Электросварные (прямошовные)

    Для их изготовления применяют штрипс или листовую сталь, которые на специальном оборудовании изгибаются в нужном диаметре, а затем концы соединяются с помощью сварки.

    Воздействие электросварки гарантирует минимальную ширину шва, что делает возможным их применение для сооружения газопроводов или водопроводов. Металл в большинстве случаев углеродистый или низколегированный.

    Показатели готовых изделий регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.

    При этом обратите внимание, что труба, изготовленная согласно стандарту 10706-26 отличается максимальной прочностью среди себе подобных – после создания первого соединительного шва он укрепляется еще четырьмя дополнительными (2 внутри и 2 снаружи).

    В нормативной документации указываются диаметры изделий, произведенных путем электросварки. Их величина от 10 до 1420 мм.

  • Спиральношовные

    Материалом для производства служит сталь в рулонах. Продукция также характеризуется наличием шва, но в отличие от предыдущего способа производства он шире, а значит, способность выдерживать высокое внутреннее давление ниже. Поэтому их не применяют для сооружения газопроводных систем.

    Регламентируется конкретный вид труб ГОСТом под номером 8696-74.

  • Бесшовные

    Производство конкретного вида подразумевает деформацию специально подготовленных заготовок из стали. Процесс деформации может выполняться как под воздействием высоких температур, так и холодным способом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно).

    Отсутствие шва положительно сказывается на прочностных характеристиках – внутреннее давление равномерно распределяется по стенкам (нет «ослабленных» мест).

    Что касается диаметров, то нормативы контролируют их изготовление со значением до 250 мм. Покупая продукцию с размерами, превышающими указанные, приходится рассчитывать только на добросовестность производителя.

Важно знать!

При желании купить максимально прочный материал, покупайте бесшовные трубы холодной формовки. Отсутствие температурных воздействий положительно сказывается на сохранении изначальных характеристик металла.



Также, если важным показателем является способность выдерживать внутренние давления, то выбирайте круглые изделия. Профильные трубы лучше справляются с механическими нагрузками (из них хорошо изготавливают металлические каркасы и т. п.).

Вашему вниманию ещё пара отличных слайдов креативной рекламы производителя труб:

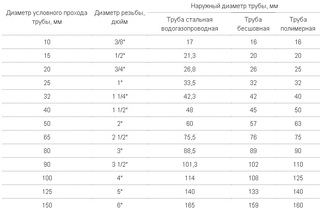

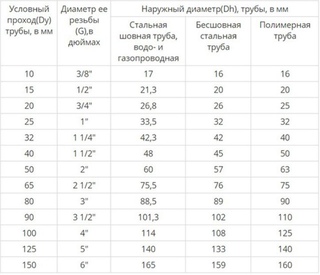

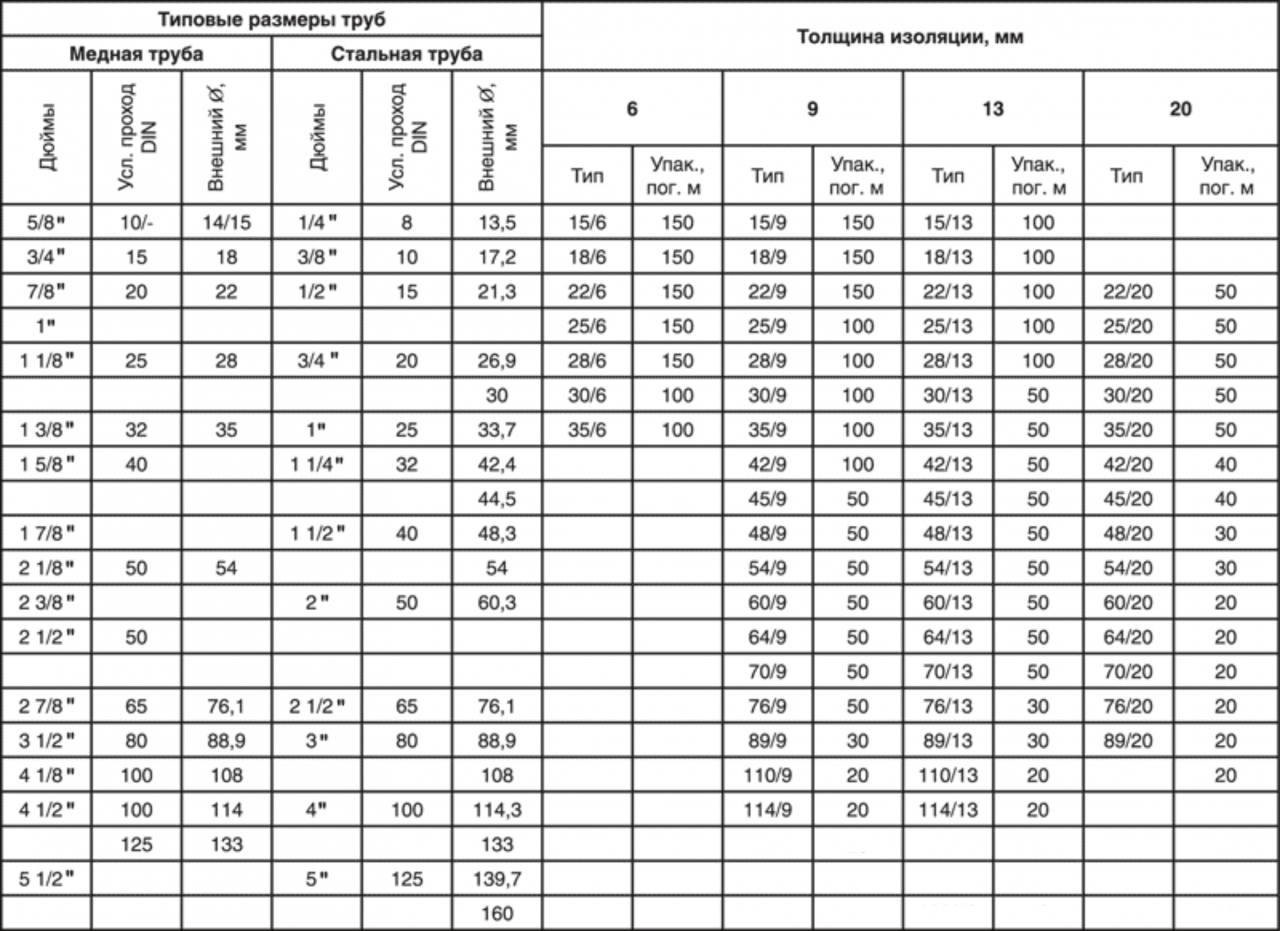

Таблица перевода диаметров труб из дюймов в мм

Таблица перевода диаметров труб из дюймов в мм

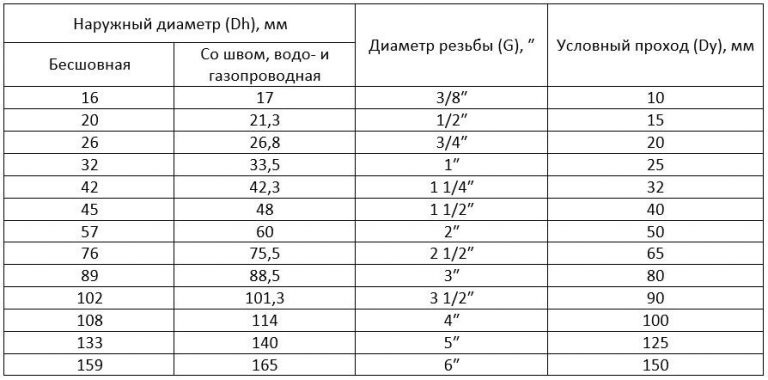

Диаметр условного прохода трубы, мм Диаметр резьбы, дюйм Наружный диаметр трубы, мм
Труба стальная водогазопроводная Труба бесшовная Труба полимерная
10 3/8" 17 16 16
15 1/2" 21,3 20 20
20 3/4" 26,8 26 25
25 1" 33,5 32 32
32 1 1/4" 42,3 42 40
40 1 1/2" 48 45 50
50 2" 60 57 63
65 2 1/2" 75,5 76 75
80 3" 88,5 89 90
90 3 1/2" 101,3 102 110
100 4" 114 108 125
125 5" 140 133 140
150 6" 165 159 160

Таблица диаметров стальных труб | Размеры

Диаметры электросварных круглых труб ГОСТ 10704

Параметры трубы (наружный диаметр) Сталь Толщина Стенки, мм
Ø 16 Ø 18 Ø 19 Ø 20 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 25 Ø 28 Ø 30 Ø 32 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 35 Ø 38 Ø 40 Ø 42 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 48 Ø 51 Ø 57 Ø 60 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 76 Ø 89 Ø 102 Ø 108 ст3 ст20 09Г2С от 2 до 10 мм
Ø 114 Ø 127 Ø 133 Ø 159 ст3 ст20 09Г2С от 3 до 10 мм
Ø 219 Ø 273 Ø 325 Ø 377 ст3 ст20 09Г2С от 3 до 12 мм
Ø 426 Ø 530 Ø 630 Ø 720 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 820 Ø 920 Ø 1020 Ø 1220 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 1320 Ø 1420 Ø 1520 Ø 1620 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 1720 Ø 1820 Ø 1920 Ø 2020 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 2120 Ø 2220 Ø 2520 Ø 2620 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 2720 Ø 2820 17Г1С ст3 ст20 09Г2С от 4 до 50 мм


Диаметр трубы водогазопроводной ВГП ГОСТ 3262-75

Условный проход, внутренний диаметр мм

Наружный диаметр, мм

Сталь Толщина стенки, мм
Ø 6 ду Ø 10,2 ст20, ст10, ст1-3 сп/пс 1,8; 2; 2,5
Ø 8 ду Ø 13,5 ст20, ст10, ст1-3 сп/пс 2; 2. 2; 2,8
Ø 10 ду Ø 17,0 ст20, ст10, ст1-3 сп/пс 2; 2.2; 2,8
Ø 15 ду Ø 21,3 ст20, ст10, ст1-3 сп/пс 2,35; 2,5; 2,8; 3,2
Ø 20 ду Ø 26,8 ст20, ст10, ст1-3 сп/пс 2,35; 2,5; 2,8; 3,2
Ø 25 ду Ø 33,5 ст20, ст10, ст1-3 сп/пс 2,8; 3,2; 4
Ø 32 ду Ø 42,3 ст20, ст10, ст1-3 сп/пс 2,8; 3,2; 4
Ø 40 ду Ø 48,0 ст20, ст10, ст1-3 сп/пс 3; 3,5; 4
Ø 50 ду Ø 60,0 ст20, ст10, ст1-3 сп/пс 3; 3,5; 4,5
Ø 65 ду Ø 75,5 ст20, ст10, ст1-3 сп/пс 3,2; 4; 4,5
Ø 80 ду Ø 88,5 ст20, ст10, ст1-3 сп/пс 3,5; 4; 4,5
Ø 90 ду Ø 101,3 ст20, ст10, ст1-3 сп/пс 3,5; 4; 4,5
Ø 100 ду Ø 114,0 ст20, ст10, ст1-3 сп/пс 4; 4,5; 5
Ø 125 ду Ø 140,0 ст20, ст10, ст1-3 сп/пс 4; 4,5; 5,5
Ø 150 ду Ø 165,0 ст20, ст10, ст1-3 сп/пс 4; 4,5; 5,5


Диаметры бесшовных труб ГОСТ 8732-78 и ГОСТ 8734-75

Параметры трубы (наружный диаметр) Сталь Толщина стенки, мм
трубы горячедеформированые
Ø 20 Ø25 Ø28 Ø30 Ø32 Ø35 Ø38 Ø40 ст10, ст20, 09г2с от 2,5-8
Ø 42 Ø 45 Ø 50 Ø 51 Ø 54 Ø 57 Ø 73 Ø 76 ст10, ст20, 09г2с от 2,5-8
Ø 89 Ø 102 Ø 108 Ø 114 Ø 121 Ø 127 Ø 133 Ø 140 ст10, ст20, 09г2с от 4-12
Ø 146 Ø 152 Ø 159 Ø 168 Ø 180 Ø 194 Ø 203 Ø 219 ст10, ст20, 09г2с от 4-15
Ø 245 Ø 273 Ø 299 Ø 325 Ø 351 Ø 377 Ø 402 Ø 406 ст10, ст20, 09г2с от 4-25
Ø 426 Ø 450 Ø 465 Ø 480 Ø 500 Ø 530 Ø 550 ст10, ст20, 09г2с от 4-25
трубы холоднодеформированые (наружный диаметр)
Ø 6 Ø 7 Ø 8 Ø 9 Ø 10 Ø 11 Ø 12 Ø 13 ст10, ст20, 09г2с от 1-2
Ø 14 Ø 15 Ø 16 Ø 17 Ø 18 Ø 19 Ø 20 Ø 21 ст10, ст20, 09г2с от 1,6-3,5
Ø 22 Ø 23 Ø 24 Ø 25 Ø 26 Ø 27 Ø 28 Ø 29 ст10, ст20, 09г2с от 1,8-4,5
Ø 30 Ø 32 Ø 34 Ø 35 Ø 36 Ø 38 Ø 40 Ø 42 ст10, ст20, 09г2с от 2,5-7
Ø 45 Ø 48 Ø 50 Ø 51 Ø 53 Ø 54 Ø 56 Ø 57 ст10, ст20, 09г2с от 4-9,5
Ø 60 Ø 63 Ø 65 Ø 68 Ø 70 Ø 73 Ø 75 Ø 76 ст10, ст20, 09г2с от 5-12
Ø 80 Ø 83 Ø 85 Ø 89 Ø 90 Ø 95 Ø 100 Ø 102 ст10, ст20, 09г2с от 7-18
Ø 108 Ø 110 Ø 120 Ø 130 Ø 140 Ø 150 Ø 160 Ø 170 ст10, ст20, 09г2с от 9-24
Ø 180 Ø 190 Ø 200 Ø 210 Ø 220 Ø 240 Ø 250 ст10, ст20, 09г2с от 18-24

Строительство, сельское хозяйство, пищевая и химическая промышленность, бытовые и гражданские нужды – вот далеко не полный список сфер, в которых используются стальные трубы. Стальные трубы могут иметь не только круглую форму, они могут иметь квадратное, овальное или прямоугольное сечение. Несмотря на это, данная продукция имеет две общие характеристики: геометрические и технические.

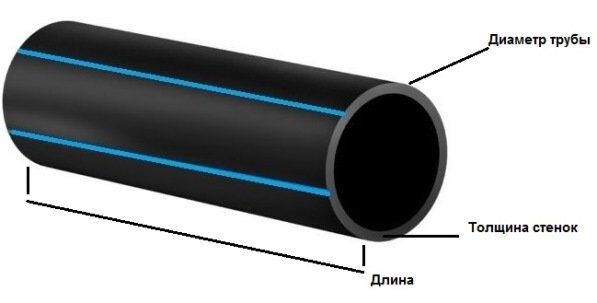

Геометрические характеристики выражаются следующими показателями:

  • длина труб;
  • толщина их стенок;
  • диаметры внутренний/внешний.

Характеристики, размеры труб, требования к их производству и эксплуатации, устанавливаются специальными стандартами. ГОСТы разрабатываются и принимаются с учетом материалов, используемых при изготовлении проката, а также технологии его производства.

В России диаметры трубы измеряются и указываются в миллиметрах, однако в таблицах можно увидеть обозначение диаметра труб в дюймах: 1 дюйм = 25,4 мм. Дюймовое обозначение диаметра обычно используется либо на импортной продукции, либо для обозначения размера на ВПГ-трубах.

Трубный прокат по ГОСТ

Диаметр труб – основная характеристика трубного проката, благодаря которой производятся необходимые расчеты. Диаметр металлических труб регламентируется ГОСТ 10704-91, который разделяет изделия на несколько категорий:

  • Малого – изделия, которые имеют следующее значение: не более 114 мм.
  • Среднего диаметра – прокат величиной от 114 до 530 мм.
  • Большого диаметра – труба, размер которой превышают 508 мм. Классификация производится в соответствии с внешним диаметром трубы.

Диаметр стальной трубы определяют таким образом:

  • Для бесшовных и электросварных видов труб – по наружному диаметру.
  • Для водогазонапорных труб в соответствии с показателем условного прохода – приближенного до значений стандартного ряда номинального размера внутреннего диаметра. Величина условного диаметра металлических труб определяется параметрами, изложенными в ГОСТ 355-52.
  • Условный проход является условной величиной (Dy – в прошлом, DN – сейчас), которая применяется при стандартизации диаметра трубного проката, когда при одинаковом наружном диаметре труб, внутренний размер значительно различается. DN не просто определяет пропускную способность трубного проката, но и дает возможность правильно подбирать к трубным системам фитинги и другую арматуру. ГОСТ 28338-89 классифицирует трубы именно по значению DN.

    Как самостоятельно узнать размеры изделия

    Стандарты внешних диаметров и толщины стенок, используемые в системе водогазопровода, устанавливает ГОСТ З262-75, на электросварные трубы – стандарт 10705-80/10704-91. Значение внутреннего диаметра можно узнать, посмотрев на маркировку изделия. Однако в том случае, если необходимо провести ремонт систем коммуникаций, а данные о внутреннем диаметре уже установленных труб неизвестны, для проведения расчетов диаметра можно использовать формулу:

    • d = D — 2*S
    • Где d - показатель диаметра трубы (внутренняя часть)
    • D – показатель наружного диаметра
    • 2S – удвоенная толщина стенки

    Итак, чтобы самостоятельно рассчитать параметры, необходимо измерить сантиметром или рулеткой толщину стенки трубы и ее окружность.

Как измерить диаметр трубы. Методы заводского контроля и практики

При проведении работ, связанных с прокладкой или ремонтом/обслуживанием трубопровода на промышленных объектах или в частных домовладениях, достаточно часто возникает проблема, как измерить диаметр трубы. Не всегда удается рассмотреть маркировку, случаются ситуации, когда торцы объектов не доступны для визуального наблюдения и проведения обмера. При условии, что не требуется особой точности, измерения могут быть проведены с использованием подручного материала.

Определить диаметр трубы при отсутствии маркировки на ней можно несколькими способами

Как определяют размеры трубы методами заводского контроля и в производственных условиях

На заводе у трубного проката размеры определяются с помощью штангенциркуля, строительной рулетки и формулы D = L: π — 2∆ -0,2 мм. Для произведения вычислений использованы следующие обозначения и величины:

  • D – значение наружного диаметра;
  • L – значение длины изделия, обмеренного рулеткой;
  • π – принимается за 3, 14;
  • ∆ — допуск, отводимый на значение, приходящееся на толщину полотнища используемого при проведении измерений приспособления;
  • 0,2 мм – полученное опытным путем значение припуска, относящееся к прилеганию измерительного приспособления к стенке обмеряемого изделия.

Для измерения длины труб на заводах прибегают к использованию мерной проволоки или рулетки. Размеры могут иметь допускаемые отклонения, по декларированной длине у труб, проходящих по классам точности:

  • по первому – 15 мм в любую сторону;
  • по второму – 100 мм в любую сторону.

Предельное отклонение, которое могут иметь размеры трубы по наружному диаметру, зависят от величины сечения:

  • до 200 мм – прокат может иметь отклонение в 1,5 мм в любую сторону;
  • для более габаритных изделий измерения проводятся с помощью ультразвукового прибора и значение допустимого отклонения определяется в процентах.

В заводских условиях определение диаметра труб можно произвести при помощи ультразвука

Толщина стенок изделий в производственных условиях измеряется с использованием штангенциркуля с шагом шкалы в 0,01 мм. При этом значение минусового допуска не должно выходить за рамки пятипроцентного показателя от номинальной величины.

Трубные размеры в заводских условиях учитывают и возможность отклонений:

  • кривизны;
  • овальности торцов. Собственно овальность труб в заводских условиях определяют, используя нутромер, прикладываемый во взаимно перпендикулярных плоскостях, или обмеряя диаметр торца с помощью индикаторной скобы.

На поверхность проверенных изделий в 500 мм от торца наносят заводскую маркировку, содержащую достаточно информативные данные, в том числе и относительно номинальных размеров.

Поставляемая партия изделий сопровождается сертификатом изделий, содержащим сведения о:

  • номинальных размерах;
  • номере и дате ТУ;
  • марке материала;
  • номере партии;
  • результатах механических и гидроиспытаний;
  • итогах рентгеновской дефектоскопии;
  • типе термообработки;
  • химическом анализе выплавки.

Как определить диаметр трубы в метрической системе и в дюймах

Расчет необходимых размеров труб иногда затрудняется в связи с тем обстоятельством, что одни данные приводятся в соответствии с требованиями метрической системы, а другие – в дюймах (это относится к стальным изделиям и продукции импортного производства).

Диаметр можно измерить в сантиметрах или дюймах, но следует быть внимательным при переводе из одной единицы измерения в другую

Размер трубы в таких случаях рассчитывается с учетом определенных особенностей, присущих таким изделиям. В частности, для стального проката, обозначенного как дюймовый, величина наружного диаметра оказывается равной 33,5 мм, а внутреннего — отличается в зависимости от того, имеем дело с обыкновенной трубой (27,1 мм) или усиленной (25,5 мм), что почти в точности соответствует одному дюйму. Эти характеристики стальных изделий следует обязательно учитывать, производя замену на аналоги, выполненные из других материалов. Работая с трубопроводами, следует опираться на величину условного прохода.

Еще один нюанс связан с резьбовыми соединениями, где принято пользоваться специальной системой для трубной резьбы, нарезаемой по наружному диаметру, которая отличается от метрической резьбы.

Важно! Обозначение, данное при метрической резьбе, совпадает с размером наружного диаметра. Обозначение для трубной резьбы с приставкой «труб», к примеру, ½’’труб, будет соответствовать 20,955 мм.

Изделия импортного происхождения, как правило, имеют обозначения в дюймах. Перевести из дюймов в метрическую систему просто: 1 дюйм = 2,54 мм. Обратный перевод выполнить несколько сложнее. Как узнать диаметр трубы в дюймах? Для получения значения диаметра изделия в дюймах следует имеющуюся величину, измеренную в метрической системе, умножить на 0,398.

Как измеряется труба с помощью материалов, находящихся под рукой, даже при недоступности для обмера

Практики подсказывают, как рассчитать, все необходимые параметры конструкции, имея дело, к примеру, с дымоходом, и используя инструменты, имеющиеся дома.

Для замера трубы в бытовых условиях используют подручные средства, например, портняжный метр

Проще всего произвести необходимые измерения, когда есть возможность визуального осмотра и непосредственного доступа к торцам труб, а точность в вычислениях не является слишком значимой. Тогда достаточно воспользоваться линейкой или строительной рулеткой. Измерительный прибор приставляется к самой широкой части торца обмеряемого изделия. Погрешность проведенных измерений окажется в пределах нескольких миллиметров. Если такая погрешность в измерениях признается недопустимо значительной, то придется прибегнуть к использованию более точных измерительных приборов, к примеру, штангенциркуля.

При определении наружного диаметра доступной трубы, если он не превышает 150 мм, предпочтительнее воспользоваться штангенциркулем, приложенным к торцу, и ножками, плотно прижатыми к внешним стенкам изделия. Определение трубных размеров будет произведено с точностью до десятой доли миллиметра.

Для определения внутреннего диаметра могут быть использованы штангенциркуль или обычная линейка, которыми замеряется толщина стенки конструкции. Ее двойное значение вычитается из величины наружного диаметра. Штангенциркуль пригодится и в том случае, если понадобится замерять уже смонтированное изделие, торец которого недоступен, но можно приложить измерительный прибор к боковой поверхности. Обязательное условие для получения точного результата – длина ножек штангенциркуля должна превосходить половинное значение диаметра трубы.

Точное значение можно получить, используя для замеров штангенциркуль

Чтобы выполнить самостоятельно измерения изделий большого диаметра, понадобится применение шнура или строительной рулетки, или портновского сантиметра. Проведя замер окружности, полученное значение потребуется разделить на число π.

Сложности, связанные с тем, как рассчитывать размеры трубы, к которой сложно подобраться для проведения замеров, преодолеваются с помощью всего двух предметов:

  • фотокамеры, которая наличествует в большинстве моделей мобильных телефонах;
  • небольшого предмета, размеры которого точно известны, или линейки.

К объекту измерения прикладывается линейка (или предмет известных размеров). Участок трубы и приставленный к нему для получения представления о масштабе предмет фотографируется. Для проведения последующих вычислений выполняется работа с изображением на фотоснимке. Проведя измерение визуальной ширины на фотоснимке в миллиметрах, производят перевод с учетом масштаба изображения, чтобы получить значения для реальных размеров.

Обратите внимание! Проведение измерений и расчетов размеров труб с помощью материалов, нашедшихся под рукой, может быть проведено с достаточно высокой степенью точности, вполне подходящей для выполнения работ на бытовом уровне.

Измерение диаметра трубы имеет весьма существенное значение для произведения последующих операций с изделием, которые выполняются при составлении разводки, монтаже, стыковке с другими трубами (в том числе, выполненными из иного материала), использовании фитингов. При прохождении заводского контроля выставляются точные значения диаметра с незначительными допустимыми отклонениями. При невозможности воспользоваться этими данными вполне допустимо произвести измерения самостоятельно, достигая при этом точности, позволяющей пренебречь погрешностями, как несущественными.

Характеристики трубопроводов

Характеристики трубопроводов

Технические характеристики стальных трубопроводов

N п.пДиаметр трубопровода, ммТолщина стенки трубы, мм
Условныйнаружныйвнутренний
15057503,5
27076693,5
38089823,5
41001081004,0
51251331254,0
61501591504,5
71751941845,0
82002192076,0
92502732597,0
103003253098,0
113503773599,0
1235037735710,0
134004264146,0
144004264089,9
154504804686,0
164504804668,0
175005295176,0
185005295157,0
196006306167,0
206006306148,0
217007207067,0
227007207048,0
237007207029,0
248008208048,0
259009209029,0
2610001020100010,0
2712001220119811,0
2812001220119214,0
2914001420139811,0
3014001420139214,0

Чугунные напорные трубы с раструбными соединениями (ГОСТ 9583-75)

Чугунные напорные трубы самоуплотняющейся манжете (ГОСТ 21053-75)

Чугунные напорные раструбно - винтовые трубы (ГОСТ 21053-75)

Условный проход, ммРазмеры цилиндрической части трубы
Наружный диаметр, ммТолщина стенок (мм) классаВнутренний диаметр, мм
ЛААБЛААБ
65816. 77.48.067.666.265.0
80987.27.98.683.682.280.8
1001187. 58.39.0103101.4100
1251447.98.79.5128.2126.6125
1501708. 39.210.0153.4151.6150
2002229.210.111.0203.6201.8200
25027410. 011.012.0254252250
30032610.811.913.0304.4302.2300
35037811. 712.814.0354.6352.4350
40042912.513.815.0404401.4399
50053214. 215.617.0503.6500.8498
60063515.817.419.0603.4600.2597
70073817. 519.321.0703699.4696
80084219.221.123.0803.6799.8796
90094520. 822.925.0903.4899.2895
1000104822.524.827.01003998.4994

Напорные трубы из чугуна шаровидным графитом со стыковыми соединениями на резиновой уплотнительной манжете (ТУ 14-3-527-76)

Условный проход, ммНаружный диаметр, ммТолщина стенок, ммВнутренний диаметр, мм
65816. 069
80986.086
1001186.0106
1501706.5157
2002227. 0208
2502747.5259
3003268.0310
4004298.5412
5005329. 0514
60063510.0615

Асбестоцементные трубы (ГОСТ 539-80)

Тип трубУсловный проход, ммВнутренний диаметр, мм
ВТ-6ВТ-9ВТ-12ВТ-15
I10010410096-
150146411135-
200196189181-
250244235228-
300289279270-
350334322312-
400381368356-
500473456441-
II200-196188180
250-242234-
300-286276267
350-329317-
400-377363352
500-466450436
III200-198192174
300-270270256

Асбестоцементные напорные трубы (ТУ 21-24-69-79)

Условный проход, ммВнутренний диаметр, мм
ВТ-9ВТ-12ВТ-15
200196188180
250242234226
300286276267
400377363352
500466450436

Как измерить диаметр трубы, формулы расчета

Вопрос, как измерить диаметр трубы, является отнюдь далеко не праздным. Ведь необходимость в проведении измерений может возникнуть в самых разных случаях. И бывает очень обидно, если вдруг приобретенный фитинг или иное переходное устройство не подходит только по той причине, что был неверно измерен диаметр трубы.

Специальные устройства для измерения диаметра труб

Конечно, можно прибегнуть и к помощи специализированных устройств, которые и были сконструированы для проведения подобного рода замеров. К таковым можно отнести лазерные измерители, линейку-циркометр и т.д. Но они не всегда могут оказаться под рукой. К тому же, стоят некоторые профессиональные инструменты не всегда дешево, так что разовое их приобретение может быть и не оправданным с экономической точки зрения. Да и работа с ними потребует наличия некоторых навыков. Так что имеет смысл обратить внимание на некоторые другие способы измерения диаметра трубы.

Циркометр предназначены для точного измерения диаметров труб и других изделий округлой формы. Циркометр изготовлен из нержавеющей, закаленной пружинной стали, разметка нанесена лазером.

Но перед тем, как начать рассмотрение этого вопроса, нужно определиться, с каким именно диаметром приходится иметь дело. Ведь различают наружный диаметр и внутренний. Причем, его далеко не всегда измеряют в сантиметра или в миллиметрах. Есть случаи, когда измерение происходит в дюймах. Для информации: один дюйм равен 2,54 см.
Наружный диаметр может понадобиться в том случае, если приходится учитывать его значение, к примеру, во время нанесения резьбы на внешнюю стенку трубы. Этот показатель будет напрямую зависеть от толщины трубы. Кстати, толщину стенки можно рассчитать, если из наружного диаметра вычесть внутренний.

Как можно измерить диаметр подручными приспособлениями

В случае, если под рукой не имеется специализированного инструмента, а диаметр трубы измерить все-таки нужно, можно освежить в памяти школьную формулу для определения длины окружности. Вот она: С = «пи» х d. Где:

  • С – это и есть длина окружности;
  • «Пи» — число с фиксированным значением, для удобства оно берется равным за 3,14;
  • D – диаметр окружности.

Следовательно, для того, чтобы измерить диаметр трубы, понадобится значение C (длина окружности) разделить на 3,14. Но таким образом получится измерить лишь наружный диаметр трубы.

Для определения длинны окружности достаточно обычной швейной ленты.

Берется обыкновенная строительная рулетка, либо портновский измерительный сантиметр, затем он обматывается на один оборот вокруг трубы. Нужно внимательно следить за тем, чтобы лента не перекашивалась, а ложилась максимально ровно поперек трубы.
Когда замеры будут произведены, останется лишь выполнить описанные выше вычисления. К примеру, если получилось, что длина окружности составляет 12 сантиметров, то, разделив 12 на 3,14, получается результат – 3,8 сантиметра.
Кстати, подобным образом можно замерить диаметр не только трубы, но и любого другого круглого объекта. Если даже рулетки нет под рукой, то можно использовать не слишком толстый шнур, либо нить. Достаточно будет лишь обернуть трубу нитью – и затем приложить ее к линейке.
В случае, если необходимо получить более точные значения, то число «пи» можно взять не за 3,14, а за 3,1416.

Обратите внимание! Нередко зарубежные комплекты труб применяют маркировку в неметрической системе. То есть в том случае диаметр указывается в дюймах, а не в сантиметрах. Зная, что один дюйм равен 2,54 см, не составит труда перевести дюймы в сантиметры и наоборот.

Например, если было указано, что диаметр трубы составляет 2,4 дюйма, то, умножив это число на 2,54, можно получить результат – 6,096 см. Если же нужно проделать обратный перевод, то значение, выраженное в сантиметрах, делится на 2,4. Вышеуказанный результат в 3,8 см будет в дюймах составлять 1,49.

Если необходимо измерить очень малую трубу

Обычно измерить диаметр небольших предметов рекомендуется при помощи штангенциркуля. Такой способ подходит в случае работы с трубами до 15 см Один конец (ножку) устройства прижимают к одной кромке трубы, а другой – к другому. При этом специальные указатели на штангенциркуле будут показывать наружный диаметр трубы.

Штангенциркуль – это универсальный инструмент для измерения с точностью до 0,1 или 0,01 мм внутренних и наружных размеров, а также глубины отверстий.

Если нужно будет с его помощью измерить внутренний диаметр, то можно кромку трубы, ту, что «отвечает» за ее толщину, зажать между ножек штангенциркуля. Затем из внешнего диаметра вычитается толщина стенки трубы. Это и будет внутренний ее диаметр.

Измерение методом копирования – фотосъемки

Данный метод может пригодиться тогда, когда к трубе нет вообще никакого доступа. Он пригоден как для труб малого диаметра, так и достаточно большого. Нужно будет для масштабирования приложить к трубе линейку, либо любой другой масштабный объект, размеры которого изначально известны.
Затем труба с приложенным предметов фотографируется – и полученный снимок позволит провести анализ диаметра трубы, опираясь на сравнение размеров масштабного объекта для сравнения.

Измерение труд методом копирования позволит определить диаметр труб расположенных в труднодоступных местах.

В частности, такой прием применяют, если необходимо вычислить размеры труб в вагоне без необходимости его разгружать. Можно будет сделать всего лишь одну фотографию – и отправлять поезд по дороге. В противном же случае пришлось бы перемерять каждую трубу в отдельности.

Как можно проконтролировать трубу в условиях производства

Если нужно определить наружный диаметр трубы в условиях большого производства, то прибегают к более сложной формуле. А именно: D = С:3,14 — 2∆p — 0,2 мм.
Здесь символ «дельта р» отвечает за толщину рулетки. Показатель же в 0,2 миллиметра берется для того, чтобы нивелировать возможные отклонения от точности в силу погрешности измерения. При этом ведь нужно принимать во внимание и отклонения в замерах, которые неизбежны из-за неплотного прилегания измерительной линейки к стенкам трубы.
Во время проведения замеров труб, которые имеют большие диаметры, допускается отклонение в вычислениях:

  • Для труб с диаметром от 820 до 1 020 мм погрешность может лежать в пределах 0,7 процента. Обычно для того, чтобы измерить такие трубы максимально точно, требуется прибегать к ультразвуку;
  • Если толщина стенки измеряется на больших производствах с помощью штангенциркуля, то его делений шкалы должно составлять 0,01 мм. Допускается максимальное отклонение в сторону уменьшения не более 5 процентов;

    Штангенциркуль входит в число наиболее популярных измерительных инструментов благодаря простоте конструкции, быстроте в работе и удобству в эксплуатации.

  • Нужно также измерять степень кривизны трубы. При этом она не должна быть больше полутора миллиметров на каждый метр трубы. Общая же кривизна трубы по отношению к своей длине не должна превышать 0,15 процента. Овальность трубного торца определяется через отношение разности наименьшего и наибольшего диаметра к диаметру трубы номинальному. При этом значение данного параметра не может быть выше 1 процента для трубы с толщиной стенки до 2 см и не больше 0,8 процента в случае с трубами с толщиной стенок более 2 см.

Показатель овальности трубы можно измерить, если знать диаметр торца трубы при помощи специальной индикаторной колбы или прибора – нутромера в двух плоскостях, пересекающихся друг с другом под прямым углом.

Как быть, если труба недоступна для обычного измерения

Бывают случаи, когда подступиться к торцу трубы просто нет никакой возможности. К примеру, она уже смонтирована в ту или иную трубопроводную систему. Разумеется, разбирать всю систему и даже какой-то один ее участок только для того, чтобы измерить диаметр трубы, будет нерационально. Но в этом случае диаметр также можно измерить при помощи штангенциркуля. Для этого потребуется прижать ножки прибора не к торцевой, а к боковой части трубы, стараясь удерживать измерительный прибор максимально перпендикулярно трубе.

Труднодоступные участки трубы.

При этом длина ножки штангенциркуля должна быть больше половины диаметра той трубы, которая подвергается измерению.

Менее точный, но очень быстрый метод

Впрочем, если нет необходимости в чрезмерно сложных и точных вычислениях, то определить диаметр можно и просто приложив обычную школьную линейку к поперечнику трубы. Нужно будет только удерживать линейку таким образом, чтобы ее шкала совпадала с воображаемой линией диаметра трубы. Небольшие отклонения в ту или иную сторону при этом вполне допустимы. Ведь в магазинах трубы, как правило, предлагаются уже стандартных размеров. При необходимости, продавец-консультант может скорректировать величину диаметра требуемой трубы.

Обычная линейка может помочь, если нет профессиональныого инструмента для измерения диаметра трубы, но не забываем о погрешности.

Что могут посоветовать специалисты

Сергей Вороненков, мастер монтажник: Как правило, трубы, выполненные из стали, предназначенные для монтажа водопроводных систем, характеризуются как раз внутренним диаметром. Нередко можно услышать из уст профессионалов о полудюймовых или о дюймовых трубах. При этом имеется в виду, что у них внутренний диаметр равен 12,7 мм или 25,4 мм. А вот наружный диаметр – это удел водопроводчика и сантехника. Просто потому, что большинство водопроводных систем сегодня монтируется при помощи резьбового соединения. В свою очередь, резьба нарезается на внешней стороне трубы.

Виктор Иванович Петров, сантехник: Применение во время измерений металлической измерительной рулетки менее предпочтительно. Металл не может обеспечить плотное прилегание рулетки к трубе, из-за чего погрешность будет слишком большой. Гораздо более точным получится результат, если использовать так называемый гибкий портновский метр.

Делая выводы

Конечно, необходимость в том, чтобы измерить диаметр той или иной трубы, может возникнуть довольно часто. Но, если принимать во внимание приведенные выше советы, то эта задача не застанет врасплох – и все будет выполнено максимально точно.
Кстати, если потребуется рассчитать радиус трубы, то будет достаточно лишь полученное значение диаметра разделить на два. Это и будет искомое значение радиуса трубы или любого другого круглого объекта.

Таблица соответствия Ду, DN, резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN

Условный диаметр
Ду, DN

Диаметр в дюймах,
в т. ч. диаметр
резьбы G"

Наружный диаметр трубы D, мм

DIN / EN

ВГП

ЭС, БШ

Полимерная

10

3/8"

17,2

17

16

16

15

1/2"

21,3

21,3

20

20

20

3/4"

26,9

26,8

26

25

25

1"

33,7

33,5

32

32

32

1 1/4"

42,4

42,3

42

40

40

1 1/2"

48,3

48

45

50

50

2"

60,3

60

57

63

65

2 1/2"

76,1

75,5

76

75

80

3"

88,9

88,5

89

90

90

3 1/2"

101,6

101,3

102

110

100

4"

114,3

114

108

125

125

5"

139,7

140

133

140

150

6"

168,3

165

159

160

160

6 1/2"

177,8

-

180

180

200

8"

219,1

-

219

225

225

9"

244,5

-

245

250

250

10"

273

-

273

280

300

12"

323,9

-

325

315

400

16"

406,4

-

426

400

500

20"

508

-

530

500

600

24"

609,6

-

630

630

800

32"

812,8

-

820

800

1000

40"

1016

-

1020

1000

1200

48"

1219,2

-

1220

1200



Где:

  • DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458.
  • ВГП — трубы стальные водогазопроводные ГОСТ 3262-75.
  • ЭС — трубы стальные электросварные по ГОСТ 10704-91.
  • БШ — трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74.
  • Полимерная — трубы ПЭ, ПП, ПВХ.
  • Диаметр условного прохода (DN, Ду) — условная величина внутреннего диаметра труб в миллиметрах или округленно в дюймах. Это основная размерная характеристика водогазопроводных и оцинкованных труб, соединительных частей к ним, фитингов и запорной арматуры. Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100 или Ду 100.
  • Диаметр наружный (Дн) — измеряется в миллиметрах и регламентируется действующими ГОСТами.
  • Диаметр внутренний (Дв) — измеряется в миллиметрах, или вычисляется по формуле: Дв = Дн — 2хS. Где: S — толщина стенки в миллиметрах. Внутренний диаметр труб (Дв) обычно не равен диаметру условного прохода (Ду). Например, у труб с наружным диаметром 159 мм при толщине стенки 8 мм истинный внутренний диаметр составляет 143 мм, а при толщине стенки 5 мм — 149 мм, однако в обоих случаях условный проход принимается равным 150.

Обычно размеры черных и оцинкованных водогазопроводных труб обозначают по внутренним диаметрам, а остальных типов — по наружным.

Металлобаза «Аксвил» реализует оптом и в розницу, со склада в Минске, широкий сортамент металлических труб: оцинкованные, водогазопроводные, электросварные, профильные, бесшовные, восстановленные, бывшие в употреблении по очень выгодным ценам!

Смотрите также: Теоретический вес металлических труб.

Таблица перевода труб из дюймов в мм

Таблица перевода труб из дюймов в мм

Диаметр условного прохода трубы, мм Диаметр резьбы, дюйм Наружный диаметр трубы, мм
Труба стальная водогазопроводная Труба бесшовная Труба полимерная
10 3/8 " 17 16 16
15 1/2 " 21,3 20 20
20 3/4 " 26,8 26 25
25 1 " 33,5 32 32
32 1 1/4 " 42,3 42 40
40 1 1/2 " 48 45 50
50 2 " 60 57 63
65 2 1/2 " 75,5 76 75
80 3 " 88,5 89 90
90 3 1/2 " 101,3 102 110
100 4 " 114 108 125
125 5 " 140 133 140
150 6 " 165 159 160

Как измерить диаметр трубы. Методы заводского контроля и практики

При проведении работ, связанных с прокладкой или ремонтом / обслуживанием трубопровода на промышленных объектах или в частных домовладениях, достаточно часто проблема, как измерить диаметр трубы. Не всегда удается рассмотреть ситуацию, когда торцы не доступны для визуального наблюдения и проведения обмера. При условии, что не требуется особой точности измерения, которое необходимо сделать с помощью специального подручного материала.

Определить диаметр трубы при отсутствии маркировки на ней можно использовать способы

Как определить размеры трубы методов заводского контроля и в производственных условиях

На заводе у трубного проката размеры определяют с помощью штангенциркуля, строительной рулетки и формулы D = L: π - 2∆ -0,2 мм. Для произведений использованы следующие обозначения и величина:

  • D - значение наружного диаметра;
  • L - значение длины изделия, обмеренного рулеткой;
  • № - принимается за 3, 14;
  • ∆ - допуск, отводимый на значение, приходящееся на толщину полотнища используемого при проведении измерений приспособления;
  • 0,2 мм - полученное опытным путем припуска, относящееся к прилеганию приспособления приспособления к стенке обмеряемого изделия.

Для измерения длины труб на заводе прибегают к использованию мерной проволоки или рулетки. Размеры могут иметь допуск отклонения, по декларированной длине у труб, проходящих по классам точности:

  • по первому - 15 мм в любую сторону;
  • по второму - 100 мм в любую сторону.

Предельное отклонение, которое может иметь размеры трубы по наружному диаметру, зависит от величины сечения:

  • до 200 мм - прокат может иметь отклонение в 1,5 мм в любую сторону;
  • для более габаритных изделий измерения с помощью ультразвукового прибора и значение допустимого отклонения определяется в процентах.

В заводских условиях диаметра труб можно сделать при помощи ультразвука

Толщина стенок изделий в производственных условиях измеряется с использованием штангенциркуля с шагом шкалы в 0,01 мм. При этом значение минусового допуска не должно выходить за рамки пятипроцентного показателя от номинальной величины.

Трубные размеры в заводских условиях учитывают и возможность отклонений:

  • кривизны;
  • овальности торцов. Собственно овальность труб в заводских условиях определяет, используя нутромер, прикладываемый во взаимно перпендикулярных плоскостях, или обмеряя диаметр торца с помощью индикаторной скобы .

На поверхность проверенных изделий в 500 мм от торца наносят заводскую маркировку, содержащую достаточно информативные данные, в том числе и относительно номинальных размеров.

Поставляемая партия изделий сопровождается сертификатом изделий, содержащихим сведения о:

  • номинальных размеровх;
  • номер и дате ТУ;
  • марке материала;
  • номер партии;
  • результатов механических и гидроиспытаний;
  • итогах рентгеновской дефектоскопии;
  • тип термообработки;
  • химический анализ выплавки.

Как определить диаметр трубы в метрической системе и в дюйммах

Расчет необходимых размеров труб иногда затрудняется в связи с тем обстоятельством, что одни данные приводятся в соответствии с требованиями метрической системы, а другие - в дюйммах (это к стальным изделиям и продукции импортного производства).

Диаметр можно измерить в сантиметрах или дюйммах, но следует быть внимательным при переводе из одной единицы измерения в другую

Размер трубы в таких случаях регулируется с учетом различных, присущих таких изделий.В частности, для стального проката, обозначенного как внутреннего, величина внешнего диаметра оказывается равной 33,5 мм, а внутренний - отличается в зависимости от того, имеет дело с обыкновенной трубой (27,1 мм) или усиленной (25,5 мм), что почти в точности соответствует одному дюйму. Эти характеристики стальных изделий должны быть выполнены, производя замену на аналоги, выполненные из других материалов. Работая сопроводами, следует опираться на труб условного прохода.

Еще один нюанс, связанный с резьбовыми соединениями, допускается использовать специальной системой для трубной резьбы, нарезаемой по наружному диаметру, которая отличается от метрической резьбы.

Важно! Обозначение, данное при метрической резьбе, совпадает с размером наружного диаметра. Обозначение для трубной резьбы с приставкой «труб», к примеру, ½’’труб, будет соответствовать 20,955 мм .

Продукция импортного происхождения, как правило, имеет положения в дюйммах. Перевести из дюймов в метрическую систему просто: 1 дюйм = 2,54 мм. Обратный перевод выполнить несколько сложнее. Как узнать диаметр трубы в дюйммах? Для получения значений диаметра в дюймовых дюймовых положениях-дюймах следует принять измеренную в метрической системе, умножить на 0,398.

Как измеряется труба с помощью собственных средств, даже при недоступности для обмера

Практики подсказывают, как рассчитать, все необходимые параметры, имея дело, к примеру, с дымоходом, используя инструменты, домашние дома.

Для замера трубы в бытовых условиях используют подручные средства, например, портняжный метр

Проще всего оборудования измерения, когда есть возможность визуального осмотра и непосредственного доступа к торцам труб, а точность в вычислениях не слишком значима. Тогда достаточно использовать линейкой или строительной рулеткой. Измерительный прибор приставляется к самой широкой части торца обмеряемого изделия. Погрешность примененных изображений в пределах нескольких миллиметров. Если такая погрешность в измерениях признается недопустимо, то придется прибегнуть к использованию более точных измерительных приборов, к примеру, штангенциркуля.

При определении наружного диаметра доступной трубы, если он не превышает 150 мм, предпочтительнее использовать штангенциркулем, приложенным к торцу, и ножками, плотно прижатыми к внешним стенкам.Определение трубных размеров будет произведено с точностью до десятой миллиметра.

Для внутреннего диаметра может использоваться штангенциркуль или обычная линейка, замеряется толщина стенки конструкции. Ее двойное значение вычитается из величины наружного диаметра. Штангенциркуль пригодится и в том случае, если понадобится замерять уже смонтированное изделие, торец которого недоступен, но можно приложить измерительный прибор к боковой поверхности. Обязательное условие для достижения точного результата - длина ножек штангенциркуля должна превосходить половинное значение диаметра трубы.

Точное значение можно получить, используя для замеров штангенциркуль

для выполнения измерения изделий большого диаметра, понадобится применение шнура или строительной рулетки, или портновского сантиметра. Проведя замер окружности, полученное значение потребуется разделить на число π.

Сложности, связанные с тем, как рассчитывать размеры труб, к которой сложно подобраться для проведения замеров, преодолеваются с помощью всего двух предметов:

  • фотокамеры, которые наличествует в большинстве моделей мобильных телефонах;
  • небольшого предмета, размеры которого точно известны, или линейки.

К объекта измерения прикладывается линейка (или предметных размеров). Участок трубы и приставленный к нему для представления масштаба предмет фотографируется. Для проведения вычислений выполняется работа с изображением на фотоснимке. Проведя измерение визуальной ширины на фотоснимке в миллиметрах, производят перевод с учетом масштаба изображения, чтобы получить значения для реальных размеров.

Обратите внимание! Проведение измерений и расчетов размеров труб с помощью материалов, нашедшихся под рукой, может быть проведено с достаточно высокой степенью точности, вполне подходящей для выполнения работ на бытовом уровне.

Измерение диаметра трубы имеет весьма существенное значение для работы с изделием, выполняются при составлении разводки, составляют же стыковке с другими трубами (в числе выполненными из иного материала), фитингов. При прохождении заводского контроля выставочные точные значения диаметра с незначительными допустимыми отклонениями. При невозможности использовать данные вполне допустимо измерения параметров самостоятельно, достигая при этой точности, позволяющей пренебречь погрешностями, как несущественными.

Таблица диаметров стальных труб | Размеры

Регистры электросварных круглых труб ГОСТ 10704

.
Параметры трубы (наружный диаметр) Сталь Толщина Стенки, мм
Ø 16 Ø 18 Ø 19 Ø 20 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 25 Ø 28 Ø 30 Ø 32 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 35 Ø 38 Ø 40 Ø 42 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 48 Ø 51 Ø 57 Ø 60 ст3 ст20 09Г2С 08пс от 1 до 3 мм
Ø 76 Ø 89 Ø 102 Ø 108 ст3 ст20 09Г2С от 2 до 10 мм
Ø 114 Ø 127 Ø 133 Ø 159 ст3 ст20 09Г2С от 3 до 10 мм
Ø 219 Ø 273 Ø 325 Ø 377 ст3 ст20 09Г2С от 3 до 12 мм
Ø 426 Ø 530 Ø 630 Ø 720 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 820 Ø 920 Ø 1020 Ø 1220 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 1320 Ø 1420 Ø 1520 Ø 1620 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 1720 Ø 1820 Ø 1920 Ø 2020 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 2120 Ø 2220 Ø 2520 Ø 2620 17Г1С ст3 ст20 09Г2С от 4 до 50 мм
Ø 2720 Ø 2820 17Г1С ст3 ст20 09Г2С от 4 до 50 мм


Диаметр трубы водогазопроводной ВГП ГОСТ 3262-75

Условный проход, внутренний диаметр мм

Наружный диаметр, мм

Сталь Толщина стенки, мм
Ø 6 ду Ø 10,2 ст20, ст10, ст1-3 сп / пс 1,8; 2; 2,5
Ø 8 ду Ø 13,5 ст20, ст10, ст1-3 сп / пс 2; 2. 2; 2,8
Ø 10 ду Ø 17,0 ст20, ст10, ст1-3 сп / пс 2; 2.2; 2,8
Ø 15 ду Ø 21,3 ст20, ст10, ст1-3 сп / пс 2,35; 2,5; 2,8; 3,2
Ø 20 ду Ø 26,8 ст20, ст10, ст1-3 сп / пс 2,35; 2,5; 2,8; 3,2
Ø 25 ду Ø 33,5 ст20, ст10, ст1-3 сп / пс 2,8; 3,2; 4
Ø 32 ду Ø 42,3 ст20, ст10, ст1-3 сп / пс 2,8; 3,2; 4
Ø 40 ду Ø 48,0 ст20, ст10, ст1-3 сп / пс 3; 3,5; 4
Ø 50 ду Ø 60,0 ст20, ст10, ст1-3 сп / пс 3; 3,5; 4,5
Ø 65 ду Ø 75,5 ст20, ст10, ст1-3 сп / пс 3,2; 4; 4,5
Ø 80 ду Ø 88,5 ст20, ст10, ст1-3 сп / пс 3,5; 4; 4,5
Ø 90 ду Ø 101,3 ст20, ст10, ст1-3 сп / пс 3,5; 4; 4,5
Ø 100 ду Ø 114,0 ст20, ст10, ст1-3 сп / пс 4; 4,5; 5
Ø 125 ду Ø 140,0 ст20, ст10, ст1-3 сп / пс 4; 4,5; 5,5
Ø 150 ду Ø 165,0 ст20, ст10, ст1-3 сп / пс 4; 4,5; 5,5


Корпусры бесшовных труб ГОСТ 8732-78 и ГОСТ 8734-75

.
Параметры трубы (наружный диаметр) Сталь Толщина стенки, мм
трубы горячедеформированые
Ø 20 Ø25 Ø28 Ø30 Ø32 Ø35 Ø38 Ø40 ст10, ст20, 09г2с от 2,5-8
Ø 42 Ø 45 Ø 50 Ø 51 Ø 54 Ø 57 Ø 73 Ø 76 ст10, ст20, 09г2с от 2,5-8
Ø 89 Ø 102 Ø 108 Ø 114 Ø 121 Ø 127 Ø 133 Ø 140 ст10, ст20, 09г2с от 4-12
Ø 146 Ø 152 Ø 159 Ø 168 Ø 180 Ø 194 Ø 203 Ø 219 ст10, ст20, 09г2с от 4-15
Ø 245 Ø 273 Ø 299 Ø 325 Ø 351 Ø 377 Ø 402 Ø 406 ст10, ст20, 09г2с от 4-25
Ø 426 Ø 450 Ø 465 Ø 480 Ø 500 Ø 530 Ø 550 ст10, ст20, 09г2с от 4-25
трубы холоднодеформированые (наружный диаметр)
Ø 6 Ø 7 Ø 8 Ø 9 Ø 10 Ø 11 Ø 12 Ø 13 ст10, ст20, 09г2с от 1-2
Ø 14 Ø 15 Ø 16 Ø 17 Ø 18 Ø 19 Ø 20 Ø 21 ст10, ст20, 09г2с от 1,6-3,5
Ø 22 Ø 23 Ø 24 Ø 25 Ø 26 Ø 27 Ø 28 Ø 29 ст10, ст20, 09г2с от 1,8-4,5
Ø 30 Ø 32 Ø 34 Ø 35 Ø 36 Ø 38 Ø 40 Ø 42 ст10, ст20, 09г2с от 2,5-7
Ø 45 Ø 48 Ø 50 Ø 51 Ø 53 Ø 54 Ø 56 Ø 57 ст10, ст20, 09г2с от 4-9,5
Ø 60 Ø 63 Ø 65 Ø 68 Ø 70 Ø 73 Ø 75 Ø 76 ст10, ст20, 09г2с от 5-12
Ø 80 Ø 83 Ø 85 Ø 89 Ø 90 Ø 95 Ø 100 Ø 102 ст10, ст20, 09г2с от 7-18
Ø 108 Ø 110 Ø 120 Ø 130 Ø 140 Ø 150 Ø 160 Ø 170 ст10, ст20, 09г2с от 9-24
Ø 180 Ø 190 Ø 200 Ø 210 Ø 220 Ø 240 Ø 250 ст10, ст20, 09г2с от 18-24

Строительство, сельское хозяйство, пищевая и химическая промышленность, бытовые и гражданские нужды - вот далеко не полный список сфер, в которых используются стальные трубы. Стальные трубы могут иметь квадратное, овальное или прямоугольное сечение. Несмотря на это, продукция имеет две общие характеристики: геометрические и технические.

Геометрические характеристики выражаются показателями:

  • длина труб;
  • толщина их стенок;
  • диаметры внутренний / внешний.

Характеристики, размеры труб, требования к их производству и эксплуатации, устанавливаются специальными стандартами.ГОСТы применяются и принимаются с учетом материалов, используемых при изготовлении проката, а также его технологии производства.

В диаметре трубопровода измеряются и указываются в миллиметрах, однако в таблицах можно увидеть обозначение диаметра труб в дюймах: 1 дюйм = 25,4 мм. Дюймовое обозначение диаметра обычно используется либо на импортной продукции, либо для обозначения размера на ВПГ-трубах.

Трубный прокат по ГОСТ

Диаметр труб - основная характеристика трубного проката, благодаря которой производятся необходимые расчеты. Диаметр металлических труб регламентируется ГОСТ 10704-91, который разделяет изделия на несколько категорий:

.
  • Малого - изделия, которые имеют следующее значение: не более 114 мм.
  • Среднего диаметра - прокат величиной от 114 до 530 мм.
  • Большого диаметра - труба, размер которой превышают 508 мм. Классификация производится в соответствии с диаметром трубы.

Диаметр стальной трубы определяют таким образом:

  • Для бесшовных и электросварных видов труб - по наружному диаметру.
  • Для водогазонапорных труб в соответствии с условным прохода - приближенного до значений стандартного ряда номинального размера внутреннего диаметра. Величина условного диаметра металлических труб предусмотренных в ГОСТ 355-52.
  • Условный проход является условной величиной (Dy - в прошлом, DN - сейчас), применяемой при стандартизации диаметра трубного проката, когда при одинаковом наружном диаметре труб, внутренний размер значительно различается. DN не просто пропускает способность трубного проката, но дает возможность правильно подбирать к трубным системам фитинги и другую арматуру. ГОСТ 28338-89 классифицирует трубы именно по значению DN.

    Как самостоятельно узнать размеры изделия

    Стандарты внешних диаметров и толщины стенок, используемые в системе водогазопровода, устанавливает ГОСТ З262-75, на электросварные трубы - стандарт 10705-80 / 10704-91. Значение внутреннего диаметра можно узнать, посмотрев на маркировку изделия.Однако в том случае, если необходимо провести ремонт систем коммуникаций, данные о внутреннем диаметре труб уже расчет неизвестны, для проведения ремонта трубопровода можно использовать формулу:

    • d = D - 2 * S
    • Где d - показатель диаметра трубы (внутренняя часть)
    • D - показатель наружного диаметра
    • 2S - удвоенная толщина стенки

    Итак, чтобы самостоятельно рассчитать параметры, необходимо измерить сантиметром или рулеткой толщины стенки трубы и ее окружность.

Характеристики трубопроводов

Характеристики трубопроводов

Технические характеристики стальных трубопроводов

0000000009 91 91 517 9 4 7009 704 9001 4
N п.п Диаметр трубопровода, мм Толщина стенки трубы, мм
Условный наружный внутренний
1 50 57 50 9 3,5 76 69 3,5
3 80 89 82 3,5
4 100 108 100 4,0000 900
5 125 133 125 4,0
6 150 159 150 4,5
7 175 5,0
8 200 219 207 6,0
9 250 273 259 7,0
10 300 325 309 8,0
11 350 377 359 350 9,0 4
4 9000 377 357 10,0
13 400 426 414 6,0
14
14 426
15 450 480 468 6,0
16 450 480 466 8,0
4 17 6,0
18 500 529 515 7,0
19 600 630 616 7
20 600 630 614 8,0
21 700 720 706 7,0
8,0
23 700 720 702 9,0
24 800 820 804 900 920 902 9,0
26 1000 1020 1000 10,0
27 1200 0
28 1200 1220 1192 14,0
29 1400 1420 1398 11,0
30 1400 1420 1392 14,0

Чугунные напорные трубы с раструбными соединениями (ГОСТ 9583-75)

Чугунные напорные трубы самоуплотняющейся манжете (ГОСТ 21053-75)

Чугунные напорные раструбно - винтовые трубы (ГОСТ 21053-75)

7 82152 9124 72 9000 9000 9000 7000 72 229 972 229 972
Условный проход, мм Размеры цилиндрической части трубы
Наружный диаметр, мм Толщина стенок (мм) класса Внутренний диаметр, мм
ЛА А Б ЛА А Б149 0 0 0 7,4 8,0 67,6 66,2 65,0
80 98 7,2 7,9 8,6 83,6 8,6 83,214 100000
7,5 8,3 9,0 103 101,4 100
125 144 7,9 8,7 9,5 128. 2 126,6 125
150 170 8,3 9,2 10,0 153,4 151,6 150
200 9000,1 200 200 203,6 201,8 200
250 274 10,0 11,0 12,0 254 252 250 250 8 11,9 13,0 304,4 302,2 300
350 378 11,7 12,8 14,0 354,6 354000 354,6 12,5 13,8 15,0 404 401,4 399
500 532 14,2 15,6 17. 0 503,6 500,8 498
600 635 15,8 17,4 19,0 603,4 600,2 603,4 600,2 603,4 600,2 603,4 600,2 597 938 9000 9000 9000 9000 972 9000 21,0 703 699,4 696
800 842 19,2 21,1 23,0 803,6 799. 8 796
900 945 20,8 22,9 25,0 903,4 899,2 895
100000
998,4 994

Напорные трубы из чугуна шаровидным графитом со стыковыми соединениями на резиновой уплотнительной манжете (ТУ 14-3-527-76)

5
Условный проход, мм Наружный диаметр, мм Толщина стенок, мм Внутренний диаметр, мм
65 81 6. 0 69
80 98 6,0 86
100 118 6,0 106
150 6,50009
6,50009 200 222 7,0 208
250 274 7,5 259
300 326 8,0
2
4 310 412
500 532 9,0 514
600 635 10,0 615

Асбестоцементные трубы (ГОСТ 539-80)

91 100124 96 0009 400 400
Тип труб Условный проход, мм Внутренний диаметр, мм
ВТ-6 ВТ-9 ВТ-12 ВТ-15
I 100124 -
150 146 411 135 -
200 196 189 181 2509
228 -
300 289 279 270 -
350 334 322 312 322 312 356 -
500 473 456 441 -
II 200 - 196 188 180
250 - 242 234 -
300 - 0009
300 - 0009
- 0009 350
- 329 317 -
400 - 377 363 352
-
III 200 - 198 192 174
300 - 270 270 256

Асбестоцементные напорные трубы (ТУ 21-24-69-79)

0009 0009
Условный проход, мм Внутренний диаметр, мм
ВТ-9 ВТ-12 ВТ-15
200 196 188
2
4 180 180 234 226
300 286 276 267
400 377 363 352

Как измерить диаметр трубы, формулы расчета

Вопрос, как измерить диаметр трубы, является отнюдь далеко не праздным. Ведь необходимость в проведении измерений может быть в самых разных случаях. И бывает очень обидно, если вдруг приобретенный фитинг или переходное устройство не подходит только по той причине, что неверно измерен диаметр трубы.

Специальное устройство для измерения диаметра труб

Конечно, можно прибегнуть и к помощи устройств, которые были сконструированы для проведения подобного рода замеров. К таковым можно отнести лазерные циртели, линейку-циркометр и т.д. Но они не всегда могут оказаться под рукой. Некоторые профессиональные инструменты не всегда оправданы с экономической точки зрения. Да и работа с ними потребует наличия некоторых навыков. Так что имеет смысл обратить внимание на некоторые другие способы измерения диаметра трубы.

Циркометр предназначена для точного измерения диаметров труб и других изделий округлой формы. Циркометр изготовлен из нержавеющей, закаленной пружинной стали, разметка нанесена лазером.

, как начать этого вопроса. Ведь различают наружный диаметр и внутренний. Причем, его далеко не всегда измеряют в сантиметра или в миллиметрах. Есть случаи, когда измерение происходит в дюйммах. Для информации: один дюйм равен 2,54 см.
Наружный диаметр может потребоваться в том случае, если необходимо учитывать его значение, к примеру, во время нанесения резьбы на внешнюю стенку трубы. Этот показатель будет зависеть напрямую от толщины трубы.Кстати, толщину стенки можно рассчитать, если из наружного диаметра выточить внутреннюю.

Как измерить диаметр подручными приспособлениями

В случае, если под рукой имеется специализированного инструмента, диаметр трубы измерить все-таки нужно, можно освежить в памяти школьную формулу для определения длины окружности. Вот она: С = «пи» х d. Где:

  • С - это и есть длина окружности;
  • «Пи» - число с фиксированным значением, для удобства оно берется равным за 3,14;
  • D - диаметр окружности.

Следовательно, для того, чтобы измерить диаметр трубы, понадобится значение C (длина окружности) разделить на 3,14. Но таким образом получится измерить лишь наружный диаметр трубы.

Для длинны окружности базовой стандартной швейной ленты.

Берется обыкновенная строительная рулетка, либо портновский измерительный сантиметр, затем он обматывается на один оборот вокруг трубы. Нужно внимательно следить за тем, чтобы лента не перекашивалась, а ложилась максимально ровно поперек трубы.
Когда замеры будут произведены, останется выполнить описанные выше вычисления. К примеру, если получилось, что длина окружности составляет 12 сантиметров, то, разделив 12 на 3,14, получается результат - 3,8 сантиметра.
Кстати, подобным образом можно замерить диаметр не только трубы, но и любого другого круглого объекта. Если даже рулетки нет под рукой, то можно использовать не слишком толстый шнур, либо нить. Достаточно будет лишь обернуть трубу нитью - и затем приложить ее к линейке.
В случае, если необходимо получить более точные значения, то число «пи» можно взять не за 3,14, а за 3,1416.

Обратите внимание! Нередко зарубежные комплекты трубют маркировку в неметрической системе. То есть в том случае диаметр указывается в дюйммах, а не в сантиметрах. Зная, что один дюйм равен 2,54 см, не превратится дюймы в сантиметры и наоборот.

Например, если было указано, что диаметр трубы составляет 2,4 дюйма, то, умножив это число на 2,54, можно получить результат - 6,096 см.Если же нужно проделать обратный перевод, то значение, выраженное в сантиметрах, делится на 2,4. Вышеуказанный результат в 3,8 см будет в дюймах 1,49.

Если измерить измерить очень малую трубу

Обычно измерить диаметр предметов рекомендуется при помощи штангенциркуля. Такой способ подходит в случае работы с трубами до 15 см Один конец (ножку) устройства прижимают к одной кромке трубы, а другой - к другому. При этом специальные указатели на штангенциркуле будут показывать наружный диаметр трубы.

Штангенциркуль - это универсальный инструмент для измерения с точностью до 0,1 и наружных размеров, а также глубоких отверстий.

Если нужно с его помощью измерить внутренний диаметр, то можно кромку трубы, ту, что «отвечает» за ее толщину, зажать между ножек штангенциркуля. Затем из внешнего диаметра вычитается толщина стенки трубы. Это и будет внутренний ее диаметр.

Измерение методом копирования - фотосъемки

Данный метод может пригодиться тогда, когда к трубе нет вообще никакого доступа.Он пригоден как для малого труб диаметром, так и достаточно большого. Нужно будет для масштабирования приложить к трубе линейку, либо любой другой масштабный объект, размеры которого установлены известны.
Затемба с приложенным предметами фотографируется - и полученный снимок позволит провести анализ трубы, опираясь на сравнение размеров масштабного объекта для сравнения.

Измерение труднодоступных мест позволяет определить диаметр трубки в труднодоступных местах.

В частности, такой прием применяют, если необходимо вычислить размеры труб в вагоне без необходимости его разгружать. Можно будет всего лишь одну - и сделать поезд по дороге. В случае же случая пришлось бы перемерять каждую трубу в отдельности.

Как можно проконтролировать трубу в условиях производства

Если нужно определить наружный диаметр трубы в условиях большого производства, то прибегают к более сложной формуле. А именно: D = С: 3,14 - 2∆p - 0,2 мм.
Здесь символ «дельта р» отвечает за толщину рулетки. Показатель же в 0,2 миллиметра берется для того, чтобы нивелировать отклонения от точности в силу погрешности измерения. При этом ведь нужно принимать во внимание и отклонения в замерах, которые неизбежны из-за неплотного прилегания измерительной линейки к стенкам трубы.
Во время проведения замеров труб, которые имеют большие диаметры, разрешение в вычислениях:

  • Для труб диаметром от 820 до 1 020 мм погрешность может лежать в пределах 0,7 процента.Обычно для того, чтобы измерить такие трубы максимально точно, требуется прибегать к ультразвуку;
  • Если толщина стенки измеряется на больших производствах с помощью штангенциркуля, то его делений шкалы должно составлять 0,01 мм. Допускается не более 5 процентов отклонения в сторону уменьшения;

    Штангенциркуль входит в число самых популярных измерительных инструментов благодаря простоте конструкции, быстроте в работе и удобству в эксплуатации.

  • Нужно также измерять степень кривизны трубы.При этом она не должна быть больше полутора миллиметров на каждый метр трубы. Общая же кривизна трубы по отношению к своей длине должна не превышать 0,15 процента. Овальность трубного торца определяется через отношение разности наименьшего и наибольшего диаметра к диаметру трубы номинальному. При этом значение данного параметра не может быть выше 1 процента для трубы с толщиной до 2 см и не больше 0,8 в случае с трубами с толщиной стенок более 2 см.

Показатель овальности трубы можно измерить, если знать диаметр торца трубы при помощи специальной индикаторной колбы или прибора - нутромера в двух плоскостях, пересекающихся друг с другом под прямым углом.

Как быть, если труба недоступна для обычного измерения

Бывают случаи, когда подступиться к торцу трубы просто нет никакой возможности. К примеру, она уже смонтирована в ту или иную трубопроводную систему. Разумеется, разбирать всю систему и даже какой-то один ее участок только для того, чтобы измерить диаметр трубы, будет нерационально. Но в этом случае диаметр также можно измерить при помощи штангенциркуля. Для этого необходимо прижать ножки прибора к торцевой, боковой части трубы, стараясь удерживать измерительный прибор максимально перпендикулярно трубе.

Труднодоступные участки трубы.

При этом длина ножки штангенциркуля должна быть больше диаметра той трубы, которая подвергается измерению.

Менее точный, но очень быстрый метод

Впрочем, если нет необходимости в чрезмерно сложных и точных вычислениях, определить диаметр можно и просто приложив обычную школьную линейку к поперечнику трубы. Нужно будет удерживать линейку таким образом, чтобы ее шкала совпадала с воображаемой линией трубы.Небольшие отклонения в ту или иную сторону при этом вполне допустимы. Ведь в магазинах трубы, как правило, уже стандартных размеров. При необходимости, продавец-консультант может скорректировать требуемую трубу.

Обычная линейка может помочь, если нет профессионального инструмента для измерения диаметра трубы, но не забываем о погрешности.

Что могут посоветовать специалисты

Сергей Вороненков, мастер монтажник: Как правило, трубы, выполненные из стали, предназначенные для монтажа водопроводных систем, характеризуются как раз внутренним диаметром.Нередко можно услышать из профессионалов о полудюймовых или о дюймовых трубах. При этом имеется в виду, что у них внутренний диаметр равен 12,7 мм или 25,4 мм. А вот наружный диаметр - это водопроводчика и сантехника. Просто потому, что большинство водопроводных систем сегодня монтируется при помощи резьбового соединения. В свою очередь, резьба нарезается на внешней стороне трубы.

Виктор Иванович Петров, сантехник: Применение во время измерений металлической измерительной рулетки менее предпочтительно. Металл не может обеспечить плотное прилегание рулетки к трубе, из-за чего погрешность будет слишком большой. Гораздо более точным получится результат, если использовать так называемый гибкий портновский метр.

Делая выводы

Конечно, необходимость в том, чтобы измерить диаметр той или иной трубы. Но, если принять во внимание приведенные выше советы, эта задача не застанет врасплох - и все будет выполнено максимально точно.
Кстати, если потребуется лишь рассчитать радиус трубы, то будет достаточно лишь диаметр полученного диаметра разделить на два.Это и будет искомое значение радиуса трубы или любого другого круглого объекта.

Как замерить диаметр трубы с помощью подручных инструментов

На чтение 10 мин. Просмотров 3,3 тыс. Обновлено

Как замерить диаметр трубы, интересуются многие домашние мастера. Ведь при устранении неполадок в водоподающей или сливной сети часто приходиться менять трубы на новые, или ремонтировать старые.

Это требуется не только для перечисленных систем, но и при обустройстве газовой системы или дымохода.Профессиональные хорошо знают, как подобрать размеры мастера сортамента для водопровода, или любой другой системы.

Ремонтируя водопровод или канализацию, необходимо точно определить диаметр магистрали.

Метрические и дюймовые единицы измерения

Перед тем, как померить критерии оценки, следует принять во внимание, что технологические особенности прокладки и расчетов при работе со стальными и пластиковыми магистралями различные.

По этой причине необходимо вначале получить понятие о типоразмерах трубопрокатных материалов для трубопроводов, и уже затем замерять их.Без этих знаний определить размер сортамента в миллиметрах или дюймах.

Стальной трубопрокат, прежде всего, определяет по показателю измеряемого в дюйммах. В соответствии с этими единицами можно встретить названия «дюймовые» и «полудюймовые» трубопрокатные материалы. Один дюйм равняется 25,4 мм, а его половина соответственно определяется как 12,7 мм.

Замерять наружный диаметр сантехники не спешат. Часто монтаж можно произвести и без него.Замерить эту проблему в тех случаях, когда надо померить магистраль, скрепляемую стыками на резьбовом соединении.

Обычно она нарезается на внешней части трубного изделия, и ее величина зависима от размеров стенки трубного изделия. При этих действиях следует запомнить, что если померить трубы с разными внутренними показателями объема, то размер стенки будет различными.

Чтобы проще измерить и подсчитать нужных материалов для трубопровода, можно применить специальную систему резьбы для показателя внешнего трубопрокатных изделий.От привычного показателя, который можно замерить в мм эти величины отличаются.

Чтобы правильно определить трубные изделия в миллиметрах или их габариты в дюймах, нужно принять во внимание информацию.

Например, если диметр метрической резьбовой накатки, обозначенный М16, то трубное изделие имеет наружный объем в 16 мм. В варианте с трубной резьбой все это отличается. В Индимах эти расчеты немножко другие.

Диаметр снаружи у полудюймового изделия не достигает 21 миллиметра, и ее резьбовая накатка такая же по габаритам.А название «полудюймовая», это изделие имеет из-за показателя объема внутри. Вмах величина эта обозначается - ½. Чтобы легче было переводить дюйммы в мм, рекомендовать пользоваться специальными таблицами.

Способы как измерить наружный и внутренний объем

До того, как приступать к работе, и выяснить, как меряется диаметр, придется установить, какой именно объем нужен для конкретной задачи. Весь трубопрокат для любых магистралей меряется и классифицируется по величине внутреннего диам-ра.Он носит название «условный проход», потому что именно он отвечает за пропускные возможности сети.

Если меряется диаметр внутри, то он обозначается Dу, а внешний - Dн. Толщину стенки при этом указать как h. С помощью этих обозначений удобно выполнять и выполнять расчеты, и составлять различные магистралей для жилых и промышленных зданий.

Что касается способов замера размера трубных изделий, то первое, что важно отметить - это отличие их зависимо от условий.Их необходимо учитывать, иначе можно сделать много ошибок.

Определяет выбор того, или иного варианта, приходиться зависимо от того, насколько в доступном месте расположили объект, который меряется. Теперь о некоторых из способов более детально.

Какой инструмент понадобиться для каждого способа

Перед тем, как подобрать диаметр трубы для отопления, или любую другую систему, необходимо знать, чем пользоваться в таких ситуациях.

Общеизвестный штангенциркуль для измерения применяемым чаще, чем другие инструменты.Но, его может не оказаться среди набора домашнего инструмента. Поэтому приходиться решать вопрос, как замерить диаметр трубы без штангенциркуля.

Также узнавать точные габариты с большим диаметром на отоплении или водоснабжении, используя данное приспособление, не возможным. В таких ситуациях замерить можно более простыми приспособлениями:

  • гибкой линейкой;
  • рулеткой;
  • знания величины числа Пи, которая составляет 3,14.

Если доступ к сети не затруднен, лучше воспользоваться, как высчитать положение, будет рулетка или металлическая линейка. Но, твердой линейкой легко высчитать только торцевых частей магистрали, которая измеряется.

Смотреть видео

Еще одним, как меряется окружность трубы внутри или снаружи, это способ копирования. В такой ситуации к трубе подносят например линейку. Затем этот участок магистрали фотографируют. Мерить далее, чтобы получить весь набор необходимых сведений, следует по фотографии.Соответствующие реальности цифры получаются после проведенного масштабирования фото.

Помимо этого, найти диаметр можно при помощи следующей формулы:

D = L: 3,14.

В ней D показывает диаметр, а L - это окружность трубного изделия. На простом примере это выглядит следующим образом. Окружность трубы получилась 62,8 см. Это число делится на 3, 14. В результате получаем 200 мм.

С этой формулой работают не только домашние сантехники.Ее применяют и в условиях производства, только в данном случае есть небольшая поправка. Формула для работы остается в том же виде, только от конечного результата отнимают удвоенный показатель толщины рулетки и значение 0,2. В это число входит поправка на прилегание рулетки к поверхности магистрали.

Как замерить посредством линейки или рулетки

Перед тем, как замерить диаметр трубы рулеткой или гибкой линейкой, следует, что этот вариант отличается простотою действий, и эта задача будет посильной даже малоопытным мастерам.Тут необходимо выполнить всего один замер.

Необходимо измерить окружность трубопровода. Значение, которое получится, делят на действие Пи. Чтобы замерить и получить более точные цифры, следует использовать в работе не 3,14, а 3,1416. Но, для задачи как найти наружный диаметр трубы с большим объемом, линейки будет не достаточно. В работу нужно будет взять рулетку.

Чтобы определить трубы так же использовать способ измерения габарита стенки на срезе. Это можно измерить все теми же инструментами.Есть возможность также применить штангенциркуль. От размерного показателя снаружи отнимается показатель толщины стенок.

Выполняется монтаж магистралей, важно знать, что определить внутренний объем сортамента, импортируемого нам, импортируемую документацию.

Смотреть видео

В ней указываются значения внутреннего объема в дюйммах. Чтобы перевести показатели внутреннего или внешнего размера в сантиметры, их нужно умножить на 2,54.Для аналогичного внутреннего и внешнего диам-ра обратно, следует умножить показатель на 0,398.

Ниже представлен еще интересный способ.

Как замерить с помощью штангенциркуля

Если спросить у профессионального сантехника, как замерить штангенциркулем, то ответ на этот вопрос будет следующим - «штангенциркуль для таких действий является наиболее подходящим приспособлением, и замерить им нужный габарит можно очень легко. не проводя вычислений.Но, измерять таким путем только можно трубный прокат с габаритами до пятнадцати сантиметров ».

Губками приспособления нужно основательно прижиматься к стенке сортамента, но рекомендовать эти большие усилия не рекомендуют. Дальше можно замерить и определить размеры в сантиметрах, и при наличии необходимости - в миллиметрах.

Так же, используя штангенциркуль, можно измерить и определить размер торцевой части. Эта часть магистрали находится в труднодоступном месте, и соединение здесь неразъемное, это приспособление это приспособление даже очень кстати.

. Но, длина его ножек не должна быть больше, чем половина длины трубопровода. Для определения замера измерительного приспособления к трубе в самом широком месте.

Смотреть видео

Перед тем, как определить диаметр стальной трубы этим способом, следует запомнить, что мастера со стажем рекомендуют брать для работы только прибор высокого качества. Только он может точного определения размеров.

Как замерить микрометром

Если определяется диаметр металлической или любой другой трубы, то замер можно проделать с максимальной точностью (до 0,01мм) с помощью микрометра.По своему виду, напоминает устройство скобу. На одной ее стороне находится пятка - опора, а на другой стебель и резьба высокой точности, оснащенная микровинтом. Микровинт содержит метрическую шкалу.

Чтобы узнать, как найти показатель сортамента посредством микрометра на металлическом или другомопрокате, расположить деталь между пяткой и торцом, затем начать вращение винта.

Продолжать следует до тех пор, пока не прозвучат 3 щелчка. Далее нужно найти показания на стебле, где есть шкала в миллиметрах, и к полученным цифрам добавляются данные со второй шкалы прибора (это сотые доли миллиметра).В сумме этих двоих значений определяется нужная величина. И, как видно, найти ее совсем не сложно.

Наиболее правильно замерить диаметр трубы позволяют микрометры, оснащенные электронной функцией цифрового отсчета. Они самые удобные для работы, позволяют определить результат с точностью до 0, 001мм. Если в таком приборе садится батарейка, то замерить им можно, как обычным микрометром.

Единственным минусом в данном случае называют высокую стоимость приборов, что не всегда приемлемо для домашнего мастера.Поэтому, чтобы правильно произвести замер в домашних условиях, такие приборы применяют крайне редко.

Лазерные датчики

Измерение диаметра металлической или любой другой трубы круглого сечения может сканирующими лазерными датчиками. Как определить диаметр трубы этими приборами? Здесь все просто.

Такие устройства состоят из получателя и приемника. Эти приборы используют плоскость света, образовавшуюся от лазера, который отклоняется крутящейся призмой и направляется посредством линзы.

В приемнике лазерного фокусируют на диоде. Для того чтобы выполнить последующий проход лазеру по металлической или другой системе, необходимо время.

Как замерить давление воды в трубопроводе

Измерять давление жидкости в магистрали может посредством простого прибора - манометра. Здесь все предельно просто, достаточно взглянуть на шкалу прибора. Показатели этого принимают с незначительным допущением.

Но, есть другие способы, как определить объем воды в трубе.Это делают при помощи самодельных приспособлений и формул расчета, основанных на правилах гидродинамики. При расчетно - экспериментальных способах можно определить давление, используя метод расчета расхода жидкости.

Определить окружность трубы по расходу воды, и найти в сети для этой формулы не трудно. Но, измеряться показательная величина в результате таких экспериментов будет со значительными погрешностями. Определить и использовать измерительный прибор по расходу жидкости более целесообразно будет в качестве справочной информации.2.

В ней: S это площадь сечения внутри заготовки; Рi равняется 3,14; D обозначает внешний объем трудных изделий, а N - толщину стенки.

Вычислить площадь и другие габариты необходимо точно, иначе построенное сооружение будет плохого качества и с низкой надежностью. А зная точно площадь сооружения можно не только выстроить высоконадежный трубопровод, но и сэкономить на закупке лишних строительных материалов.

Весь изложенный материал помогает решить такой нужный вопрос, как вычислить диаметр трубы.Из материала становится понятно, что сделать это совершенно не трудно. Вычислить все нужные величины можно, имея несложные знания школьного уровня.

Так же, вычислить все требуемые параметры можно, если внимательно использовать простые простые инструменты, которые упростят все действия. Любой домашний мастер без труда сможет замерить и вычислить все нужные показатели, и сконструировать качественный трубопровод.

Если возникают трудности, как правильно подобрать диаметр трубы или как вычислить его по длине окружности, то всегда можно обратиться за помощью к специалистам.Они быстро подберут и вычислят нужные диаметры по длине окружности трубопроката.

Смотреть видео

Услуги мастера по работе и подбора профессиональные могут помочь с монтажными работами. Только для работы следует подобрать грамотных специалистов. Тогда, потраченные на их работу деньги, полностью оправляют себя надежным функционированием построенной системы.

по расходу, по окружности, по длине, толщине (в дюймах)

Одним из навыков, необходимых для качественной и быстрой замены труб в домашних, является точное определение их диаметра с помощью подручных средств.

Прежде чем производить производство, следует понять. Общепринято, что диаметр труб всегда измеряется в дюйммах (1 дюйм = 2,54 см).

Проблемы с сантехникой или водопроводом в ванной комнате или же неполадки с водоснабжением на кухне, знание о том, как определить диаметр трубы с помощью подручных средств, будет как нельзя кстати.

Конечно же, существуют специальные инструменты для замера, такие как линейка-циркометр, лазерный измеритель и т.д. Но все может быть намного проще.

Прежде чем производить производство, следует понять. Общепринято, что такие значения всегда измеряются в дюймах стали (1 дюйм = 2,54 см), а типоразмер, например, изделия из чаще всего равен 1 или 0,5 дюйма. К слову, диаметры пластиковых, стальных и металлопластиковых деталей разнятся.

Следующим шагом будет выбор измеряемого значения. Наружный - более важный, т.к. именно по нему произведена установка резьб и резьбовых соединений.Этот диаметр напрямую зависит от толщины стенок трубы. Размеры толщины стенок диаметра внешнего и внутреннего диаметра данной трубы.

Приступая от слов к делу

Чтобы правильно осуществить измерение каждого диаметра, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.

Одним из методов является измерение окружности путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).

Нам понадобится:

  • линейка;
  • штангенциркуль;
  • рулетка (лента сантиметровая).

Если доступ к участку детали не затруднен и измерить его можно до монтажа, самым простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления последней части.

Возможны случаи, когда замеры уже указаны в дюйммах (импортные поставки).Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюйммы - на 0,398.

Существует другой способ определения внутреннего диаметра, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.

Если же прямого доступа к желому участку нет? Одним из методов измерения окружности путем обворачивания ее сантиметровой лентой или рулеткой.Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длина штангенциркуля или линейки недостаточно.

Существует способ внешнего определения, исключающий всяческие вычисления, но только для тех деталей, которые он составляет не более 15 см. Для этого измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.

Одним из наиболее неординарных способов является сравнение значений трубы с-либо предметом, фотографирование и дальнейшее распознавание результатов.
