Фрезы по металлу для фрезерного станка — виды и назначение

Фреза – это рабочий металлорежущий инструмент фрезерного станка, основной элемент его оснастки, вид которой определяет возможность выборки металла на том или ином участке, придание детали требуемой формы. Благодаря большому разнообразию видов инструмента можно производить металлорежущие операции на различных участках заготовки. Для этого в арсенале фрезеровщика должны быть основные и дополнительные виды фрез по металлу, особенности и классификацию которых мы рассмотрим ниже.

Классификация фрез

Фреза является металлорежущим инструментом, предназначенным для обработки заготовок путем поступательно-вращательного движения. Обработка осуществляется благодаря контакту с рабочими кромками-резцами, изготовленными из особо твердых марок стали и других материалов – керамика, алмаз и т. д.

Классификация фрез по металлу осуществляется по следующим основным характеристикам:

• Месторасположение режущих частей
• Направление режущих частей – винтовое, наклонное и т. д.
• Крепление режущих частей.
• Конструкция фрезы – сборная, монолитная или составная.
• Заточка фрезы.
• Материал режущей части.

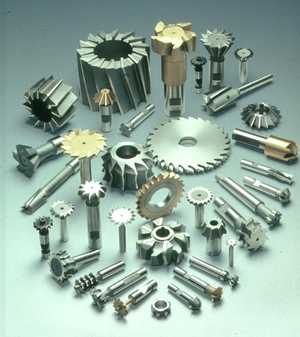

Основные виды фрез

Рассмотрим основные виды фрез по металлу, назначение и способ применения. Одними из наиболее распространенных являются цилиндрические фрезы, которые выпускаются с винтовыми или прямыми зубьями. Фреза с винтовыми зубьями характеризуется плавной работой и широко используется в промышленном производстве. Цилиндрические фрезы с прямыми зубьями оптимально подходят для обработки узких поверхностей.

Торцовые фрезы применяются на вертикально-фрезерных станках. Рабочей частью являются вершины кромок зубьев, сами же кромки являются дополнительными режущими поверхностями. Угол обработки между фрезой и обрабатываемой поверхностью зависит от диаметра инструмента, а не от припуска, что обеспечивает стабильную работу. Благодаря жесткости и массивности инструмента обеспечивается удобство расположения и надежность крепления режущих элементов, высокая производительность и точность обработки.

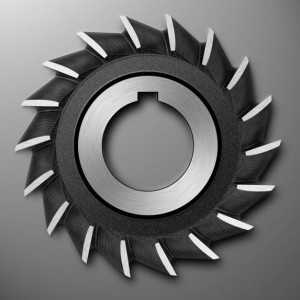

Следующий широко используемый вид – это дисковые фрезы, широко используемые для нарезки канавок и пазов. Данный тип фрез подразделяется на три вида:

• Пазовые – зубья расположены на цилиндрической поверхности, что позволяет производить нарезку неглубоких пазов.
• Двусторонние – зубья расположены на торце и поверхности фрезы.
• Трехсторонние – зубья расположены на обеих торцах и поверхности.

Дисковые фрезы характеризуются высокой производительностью и широко применяются для обрезки заготовок, прорезания пазов, снятия фасок, выборки металла и других операций.

Угловые фрезы применяются для съёма металла на наклонных поверхностях и в угловых пазах с конической поверхностью. Подразделяются на одно- и двухугловые, различающиеся расположением режущих элементов, соответственно на одной или двух смежных конических поверхностях. Такая конструкция позволяет нарезать стружечные канавки в инструментах различной формы.

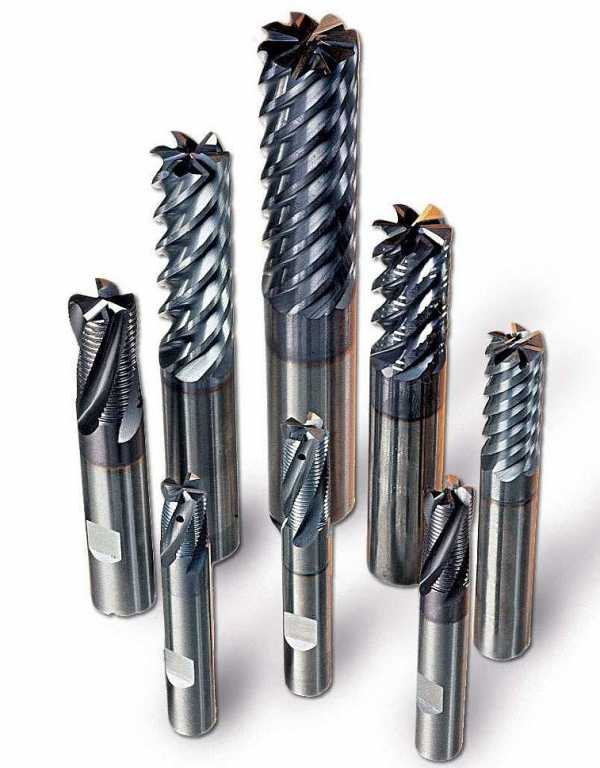

Ещё один распространенный вид фрез – концевые. Основное назначение – нарезка пазов, контурных уступов, выемок, съём металла на поверхностях расположенных под прямым углом относительно друг друга. Концевые фрезы производятся монолитными или с припаянным режущими частями, цилиндрическими или коническими хвостовиками, для грубой или чистовой обработки (в зависимости от размера зуба).

Прочие виды фрез

Также применяются следующие виды фрез по металлу:

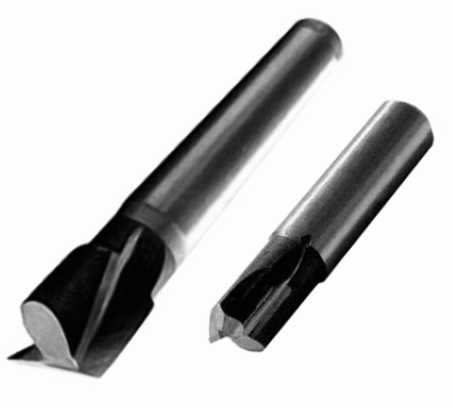

• Шпоночные – разновидность концевых фрез выполненные в форме двузубого инструмента. Способны углубляться в поверхность при осевой подаче (наподобие сверла) и далее производить нарезку вдоль канавки.
• Фасонные – предназначены для обработки фасонных поверхностей, деталей с большим соотношением длины к ширине. Подразделяются на фрезы с остроконечными и затылованными зубьями.

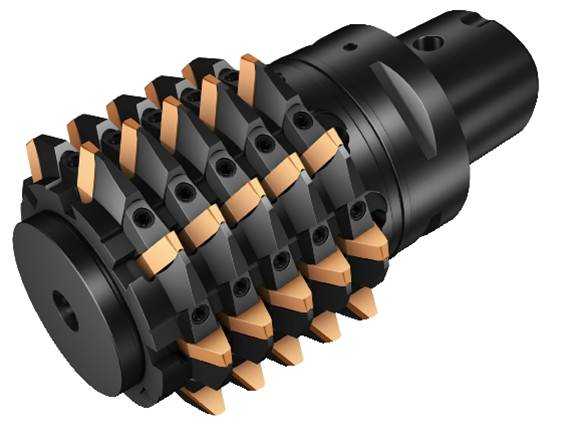

• Червячные – производят обработку поверхности обкатом путем точечного касания. Подразделяются на правые и левые, цельные и сборные, одно- и многозаходные, а также со шлифованными и нешлифованными зубьями.
• Кольцевые фрезы также называются корончатыми сверлами. Применяются для нарезания отверстий, примерно в 4 раза более производительные, чем спиральные сверла.

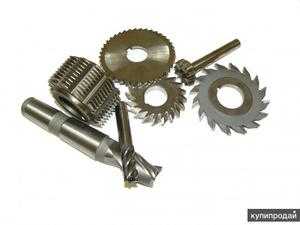

Как для профессионального, так и для бытового применения оптимально приобретать фрезы комплектом, в котором подготовлены наиболее необходимые виды инструмента. Все виды и размеры фрез продаются и отдельно, что позволяет максимально укомплектовать станок необходимой оснасткой для решения стоящих перед вами задач.

mekkain.ru

ОСНОВНЫЕ ТИПЫ ФРЕЗ И ИХ ПРИМЕНЕНИЕ — Мегаобучалка

Работа 3

ОБРАБОТКА ЗАГОТОВОК НА ШИРОКОУНИВЕРСАЛЬНОМ ФРЕЗЕРНОМ СТАНКЕ

Цель работы: изучить устройство и принцип работы широкоуниверсального фрезерного станка; изучить основные типы фрез; ознакомить­ся с параметрами режима резания и научиться определять основное время при фрезеровании.

Оборудование рабочего места

1. Широкоуниверсальный фрезерный станок.

2. Набор фрез.

3. Методические указания.

I. УСТРОЙСТВО ШИРОКОУНИВЕРСАЛЬНОГО ФРЕЗЕРНОГО СТАНКА

Фрезерование — один из высокопроизводительных и распростра­ненных методов обработки горизонтальных, вертикальных, наклонных и фасонных поверхностей. Методом фрезерования получают уступы, выемки и пазы различного профиля. Фрезерование осуществляют на фрезерных станках с помощью многолезвийного режущего инструмента — фрезы. Главное движение при фрезеровании — вращение фрезы; дви­жение подачи — поступательное перемещение заготовки или фрезы.

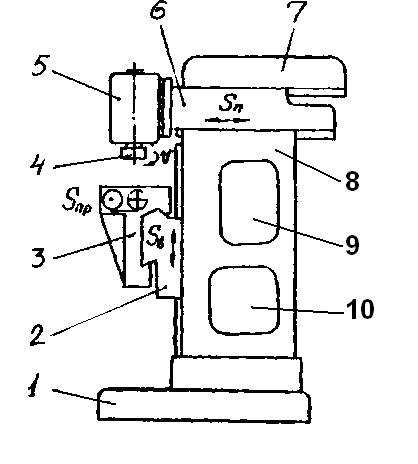

На рис. 5.1 дана схема широкоуниверсального фрезерного станка. Этот станок согласно классификации металлорежущих станков относят к 6 группе, 7 типу (например, станок модели 675). Опорой станка
служит полое основание 1, где размещается резервуар для смазочно-охлаждающей жидкости и насосная станция, состоящая из электродви­гателя и центробежного насоса. В основании установлен также элек­тродвигатель главного привода. К основанию станка крепится станина 8 с вертикальными и горизонтальными направляющими. Внутри станины размещены коробка скоростей 9 и коробка подач 10, органы управления
которых вынесены на боковую поверхность станины. В верхней части станины по горизонтальным направляющим, обеспечивая поперечную подачу (S_n), перемещается бабка 6 с горизонтальным шпинделем. К переднему торцу бабки крепят вертикальную головку 5 с вертикаль­ным шпинделем 4. При работе с горизонтальным шпинделем вертикальная головка не устанавливается. Зажим инструмента в шпинделе произво­дится шомполом. Для работы с двухопорными фрезерными оправками на верхних направляющих корпуса бабки крепится хобот 7 с серьгой. Та­ким образом, фреза, закрепленная в шпинделе станка, выполняет вра­щательное главное движение (V) и может выполнять поступательное движение поперечной подачи (S_n).

Рис. 3.1. Схема широкоуниверсального фрезерного станка

На вертикальных направляющих станины установлен суппорт 2 с горизонтальными направляющими, на которых смонтирован стол 3 для крепления заготовки. В суппорте размещены механизмы, обеспечиваю­щие поступательное перемещение суппорта в вертикальном и стола в горизонтальном (продольном) направлениях. Таким образом, заготовка, установленная на столе, может получать подачу в двух направлениях: в вертикальном (S_b) и в продольном ( S_пр).

ОСНОВНЫЕ ТИПЫ ФРЕЗ И ИХ ПРИМЕНЕНИЕ

Фреза представляет собой режущий инструмент в виде тела вра­щения, на образующей поверхности или на торце которого расположе­ны режущие зубья.

Весьма широкий диапазон фрезерных работ обуславливает много­образие режущего инструмента, применяемого на фрезерных станках.

Фрезы различают по следующим признакам:

— конструкции зубьев — цельные и вставные;

— направлению зубьев — прямые и винтовые;

— профилю зубьев — остроконечные и затылованные;

— конструкции — цельные и насадные;

— форме и назначению — цилиндрические, торцовые, дисковые, про­- резные и отрезные, концевые, угловые, фасонные, резьбовые.

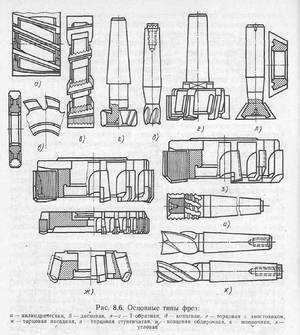

На рис. 3.2 схематично показаны основные типы фрез.

Рис. 3.2. Основные типы фрез

Цилиндрические фрезы (рис.3.2,а) применяют для обработки открытых плоскостей. Их изготавливают с левыми и правыми винтовыми канавками.

Торцовые фрезы (рис.3.2,б) имеют зубья на торцовой и цилинд­рической поверхностях. Эти фрезы применяют для обработки открытых плоскостей. Изготавливают их обычно со вставными зубьями, закреп­ленными в массивном корпусе.

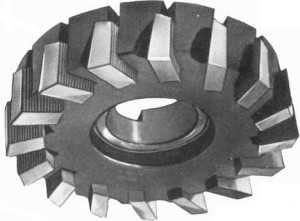

Дисковые фрезы (рис.3,2,в) применяют для обработки уступов, пазов, лысок. Дисковые фрезы могут быть одно-, двух- или трехсто­ронними. Трехсторонняя дисковая фреза имеет режущие кромки на двух торцах и цилиндрической поверхности. Двухсторонняя дисковая фреза — на одном торце и цилиндрической части. У односторонней дисковой фрезы режущие кромки имеются только на цилиндрической части.

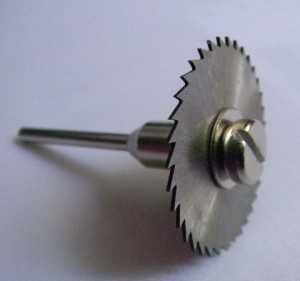

Прорезные и отрезные фрезы (рис.3.2,г) применяют для выполне­ния узких пазов и отрезки заготовок. Эти фрезы имеют режущие кром­ки на цилиндрической поверхности,

Концевые фрезы (рис.3.2,д) имеют режущие кромки на цилиндри­ческой и торцовой поверхностях. Концевые фрезы применяют для обработки плоскостей, уступов, пазов, криволинейных контуров.

Угловые фрезы (рис.3.2,е) применяют для обработки поверх­ностей, расположенных под углом друг к другу.

Фасонные фрезы (рис.3.2,ж) применяют для обработки фасонных поверхностей; профиль фасонной фрезы должен соответствовать про­филю обработанной поверхности.

Фрезерование цилиндрическими и дисковыми фрезами может про­изводиться двумя методами. Если направление вращения фрезы и пе­ремещения заготовки не совпадают (рис.3.3,а), нагрузка на зуб увеличивается постепенно, т.к. толщина среза изменяется от нуля при входе зуба в обрабатываемый металл до максимума при выходе зуба из металла. Такой метод фрезерования называется встречным фрезерованием. Зуб работает из-под корки, подламывает и выбрасы­вает ее из зоны резания, что очень важно при обработке деталей, имеющих литейную корку, наклеп или окалину. Недостаток встречного фрезерования состоит в том, что усилие резания Р , направленное вверх, стремится оторвать деталь от стола, что при больших сече­ниях среза приводит к вибрации и ухудшению шероховатости обработан­ной поверхности.

Рис. 3.3. Методы фрезерования

Если направление вращения фрезы и перемещения заготовки сов­падают (рис. 3.3,б), зуб сразу подвергается максимальной нагрузке. Усилие резания Р прижимает заготовку к столу.

Такой метод фрезерования называется попутным фрезерованием. Если на поверхности обрабатываемой заготовки имеется корка упрочненного металла, то это может привести к резкому снижению стойкости фрезы. Но при отсутствии корки, этот метод фрезерования обеспечивает большую стойкость фрезы, малую шероховатость обрабо­танной поверхности и меньший расход энергии.

Таким образом, при черновой обработке, когда снимается боль­шой объем металла, а на поверхности заготовки возможна корка упро­чненного металла, целесообразно применять встречное фрезерование, а при чистовой обработке — попутное.

megaobuchalka.ru

Виды фрез по металлу и их назначения

Для того, чтобы быстро и качественно обрабатывать стальные или металлические заготовки используются разно профильные фрезерные станки. Непосредственная обработка деталей производится с помощью фрез, которые отличаются очень высокой вариативностью.

Классификация фрез по металлу и их назначение.

Имеется около десятка видов фрез, каждый из которых имеет свое предназначение и используется исходя из конкретной задачи:

Дисковые.
Один из самых распространенных видов режущего инструмента. С его помощью производят обрезку деталей, прорезают пазы и снимают фаски. Рабочая (режущая) поверхность может быть нанесена как с одной, так и с двух сторон, что позволяет использовать такую оснастку на фрезерных станках всех типов. Различают следующие виды дисковых фрез:

• Пазовые.
• Отрезные.
• Прорезные.
• Двухсторонние (необходимы для обработки детали с нескольких сторон).

Данный вид фрез может быть использован в самых сложных условиях, когда полноценный отвод металлической стружки невозможен или затруднен.

Цилиндрические.
Подобные фрезы используются для обработки объемных металлических деталей. Всего различают цилиндрическую оснастку с винтовыми и прямыми зубцами. Для несложных операций целесообразно использовать инструмент с прямыми зубцами, для сложных и качественных операций подойдут винтовые зубцы.

Торцевые.
Используются для обработки деталей имеющих плоскую поверхность. Как правило, такие фрезы делают из высокопрочных материалов и отличаются они высокой производительностью. Ключевая особенность такого инструмента – большое количество зубьев, и как следствие равномерность обработки даже самого твердого металла.

Червячные.
Пожалуй, самая специфическая оснастка из всех существующих. Заготовки обрабатываются методом обкатки. Производятся следующие виды червячных фрез:

• Левые.
• Правые.
• Одно или много заходные.
• Сборные или цельные.
• С шлифованными зубьями.

Все вышеупомянутые виды оснастки используются для создания сложных и многоступенчатых деталей.

Концевые.
Если необходимо обработать уступ или паз, то концевой инструмент придется как нельзя кстати. Различают концевые фрезы с крупными (начальная обработка) и мелкими зубцами (конечная обработка).

Обдирочные.
Созданы специально для того, чтобы изящно обрабатывать заготовки, полученные с помощью литья или ручной ковки.

Обрезные.
Как видно из названия, данный вид фрез используются для обрезки заготовки. Это самая простая оснастка имеет режущую кромку только на верхних гранях зубцов.

Более подробную информацию ищите по ссылке: http://spik24.ru/catalog/frezy/

Выбор фрез для начинающих. Видео.

o-remonte.com

инженер поможет — Виды концевых фрез

Благодаря  отличительным особенностям, а именно: области применения, геометрии рабочей поверхности, креплению шпинделя во фрезерном станке и способам производства,  была выделена отдельная  группа режущего инструмента – концевые фрезы.

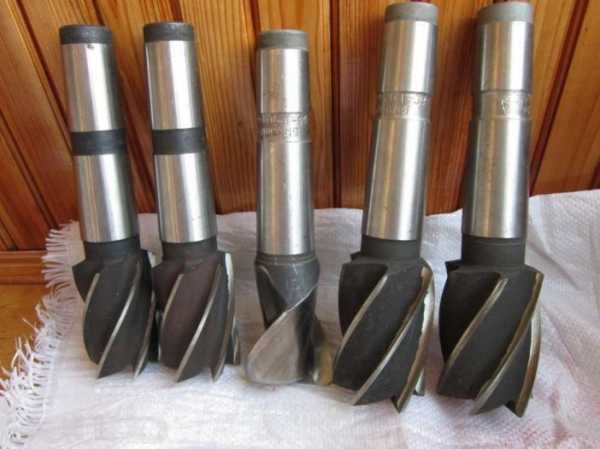

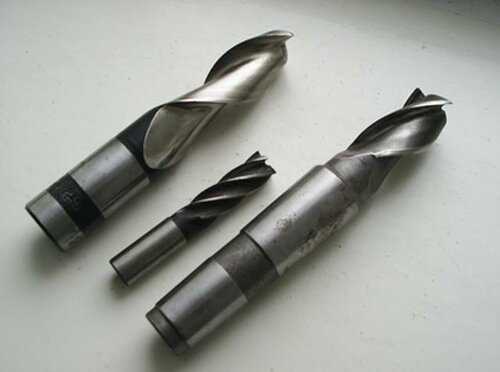

       Итак, концевые фрезы – это группа фрез с креплением цилиндрического или конического хвоста в шпинделе станка. Цилиндрическую часть составляют зубья, изготовляемые по подобию зубьев цилиндрических фрез. Торцовую часть делают по подобию зубьев торцевых фрез.

       Задача главных режущих кромок, расположенных на цилиндрической поверхности,  -работа резания. Роль вспомогательных кромок, соответственно, состоит в зачищении дна канавки от стружки. Фрезы изготовляются с наклонными или винтовыми зубьями, угол наклона зубьев может варьироваться от 30 до 45 градусов.

       Для того, чтобы предотвратить вибрацию, торцовый шаг зубьев можно сделать переменным. Диаметр  ширины канавки концевых фрез  следует выбирать до 0,1 мм.

Концевые фрезы делят на:

1. фрезы концевые обыкновенные, в которых окружной шаг зубьев неравномерный,  с коническим и цилиндрическим хвостами,
2. фрезы концевые с коронками и винтовыми пластинками, сделанными из твёрдого сплава,
3. фрезы концевые шпоночные, с коническим и цилиндрическим хвостами,
4. фрезы концевые шпоночные, с добавлением твердого сплава,
5. фрезы концевые, предназначенные для изготовления T-образных пазов,
6. фрезы концевые, предназначенные для изготовления пазов под сегментные шпонки.

Внимание следует обратить на количество зубьев. На выбор должны влиять такие характеристики как: обрабатываемый материал, размер детали и условия фрезерования.

Для фрезерования  пазов и контуров используют двухзубые и трехзубые. Если требуется выполнить фрезерование неглубоких пазов и контуров выбирают четырехзубые. Фрезерование сверхтвердых материалов  и прорезания неглубоких пазов, фрезерование уступов осуществляют многозубые концевые фрезы.
